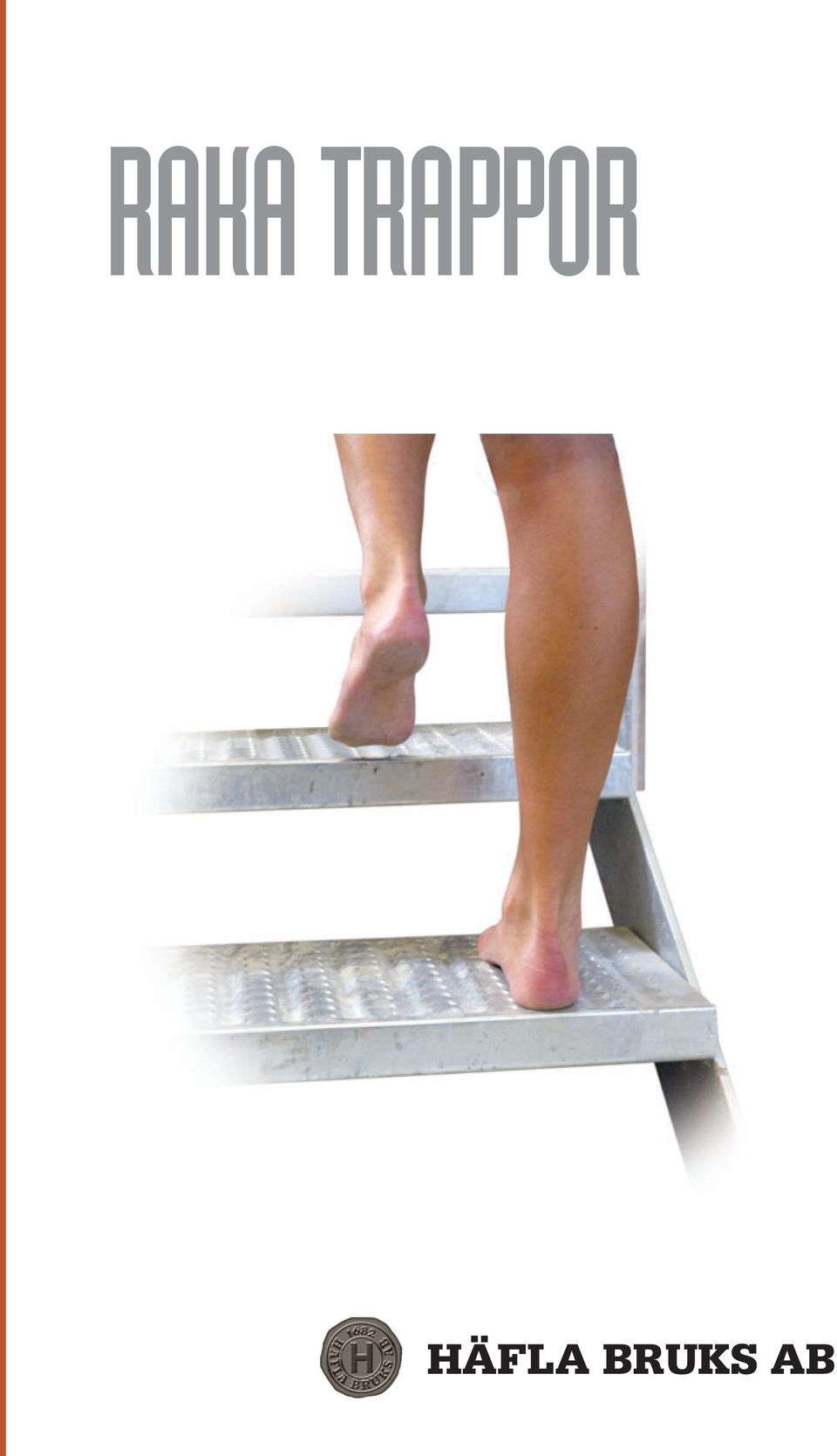

RAKA TRAPPOR HÄFLA BRUKS AB

Transkript

1 RAKA TRAPPOR HÄFLA BRUKS AB

2

3 HÄFLA BRUK Tradition, kunskap och utveckling Man brukar säga att man lär så länge man lever. Häfla Bruk har en lång historia och under drygt 300 år har erfarenhet, kunskap och kompetens byggts upp. Det har du nytta av idag. Den gedigna kunskapsbanken i kombination med en högteknologisk produktion utgör grunden till de högkvalitativa produkter vi levererar till dig. Historien är inte slut ännu. Häfla Bruk är ett företag med stark framåtanda och stora resurser satsas på både produkt- och maskinutveckling. För oss är det självklart att följa med i utvecklingen, ligga i framkant och se vad som kommer härnäst. Vi vill ju leverera det absolut bästa till dig även i framtiden. Egna önskemål och idéer är absolut inget hinder. Vi hjälper gärna till med att projektera en skräddarsydd produkt till dig, allt ifrån konstruktion till produktion. Raka trappor, som kan anpassas till varje miljö, har tillverkats på Häfla Bruk i över år. Uppbyggnaden med ett brett urval av standarddetaljer gör att du kan få en snabb leverans efter just dina önskemål. Du bestämmer hur du vill ha det. Ska det vara en trappa för industribruk eller en interiörtrappa och hur ska den se ut? 3

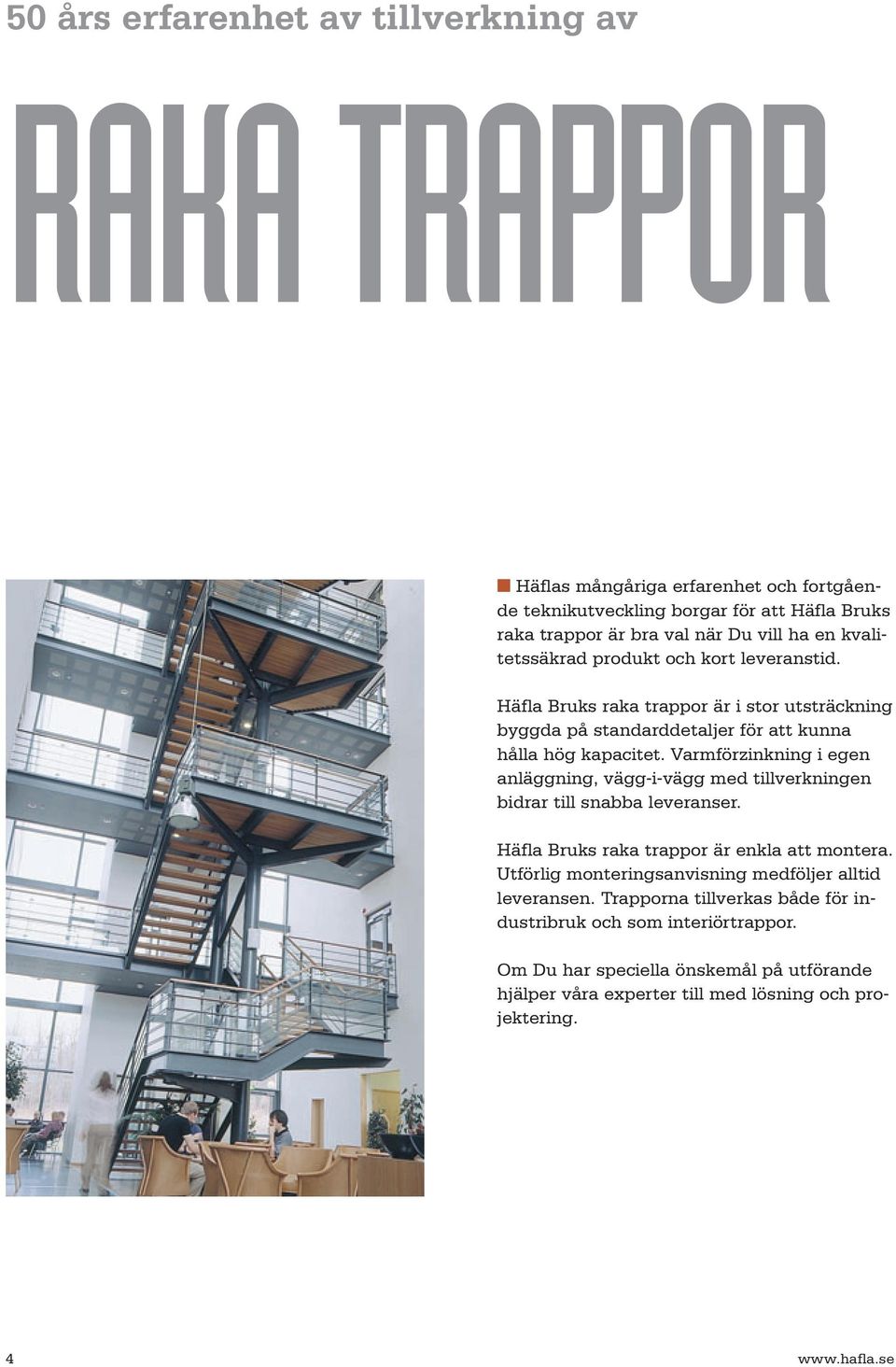

4 års erfarenhet av tillverkning av RAKA TRAPPOR Häflas mångåriga erfarenhet och fortgående teknikutveckling borgar för att Häfla Bruks raka trappor är bra val när Du vill ha en kvalitetssäkrad produkt och kort leveranstid. Häfla Bruks raka trappor är i stor utsträckning byggda på standarddetaljer för att kunna hålla hög kapacitet. Varmförzinkning i egen anläggning, vägg-i-vägg med tillverkningen bidrar till snabba leveranser. Häfla Bruks raka trappor är enkla att montera. Utförlig monteringsanvisning medföljer alltid leveransen. Trapporna tillverkas både för industribruk och som interiörtrappor. Om Du har speciella önskemål på utförande hjälper våra experter till med lösning och projektering. 4

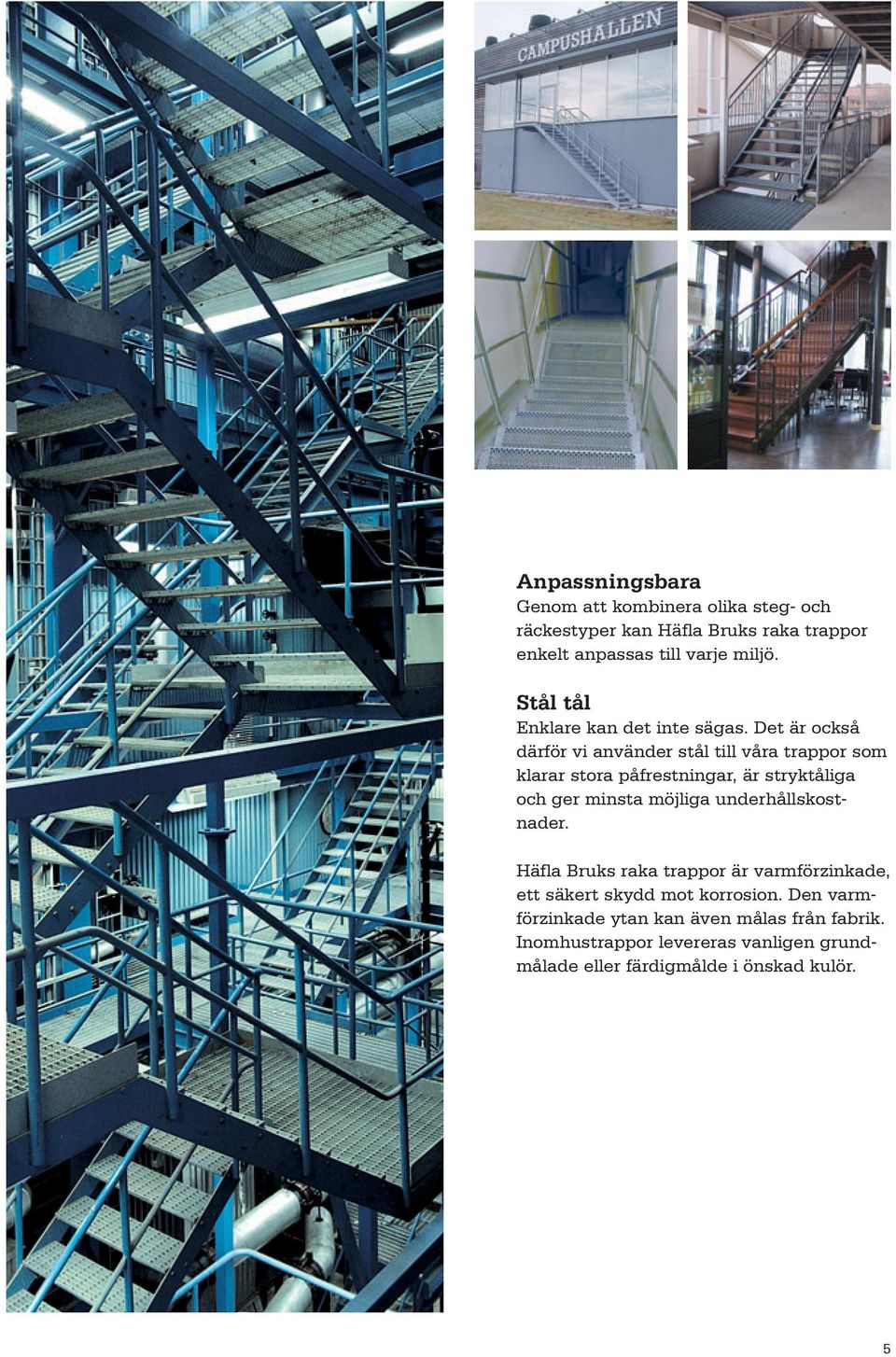

5 Anpassningsbara Genom att kombinera olika steg- och räckestyper kan Häfla Bruks raka trappor enkelt anpassas till varje miljö. Stål tål Enklare kan det inte sägas. Det är också därför vi använder stål till våra trappor som klarar stora påfrestningar, är stryktåliga och ger minsta möjliga underhållskostnader. Häfla Bruks raka trappor är varmförzinkade, ett säkert skydd mot korrosion. Den varmförzinkade ytan kan även målas från fabrik. Inomhustrappor levereras vanligen grundmålade eller färdigmålde i önskad kulör. 5

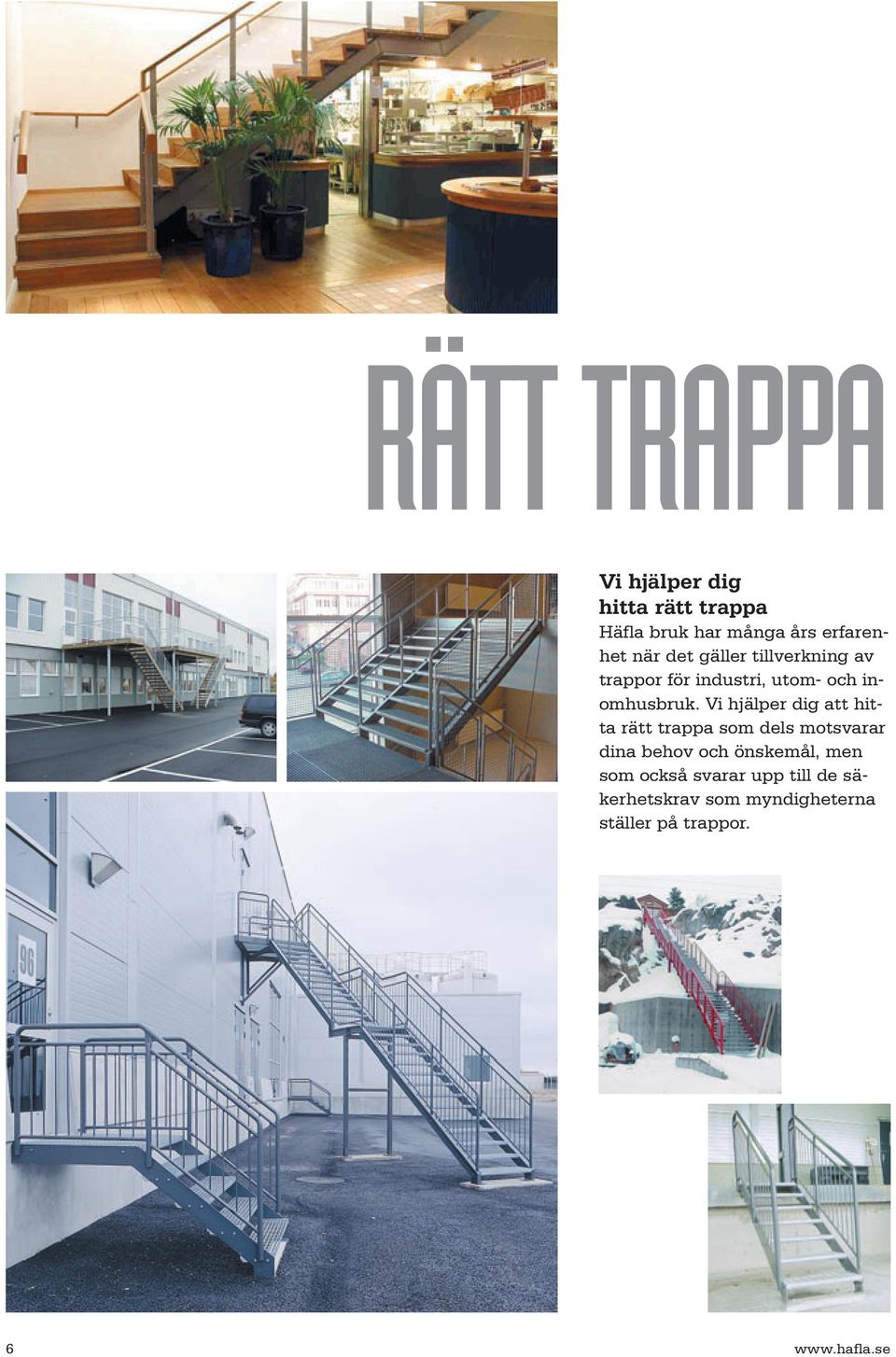

6 RÄTT TRAPPA Vi hjälper dig hitta rätt trappa Häfla bruk har många års erfarenhet när det gäller tillverkning av trappor för industri, utom- och inomhusbruk. Vi hjälper dig att hitta rätt trappa som dels motsvarar dina behov och önskemål, men som också svarar upp till de säkerhetskrav som myndigheterna ställer på trappor. 6

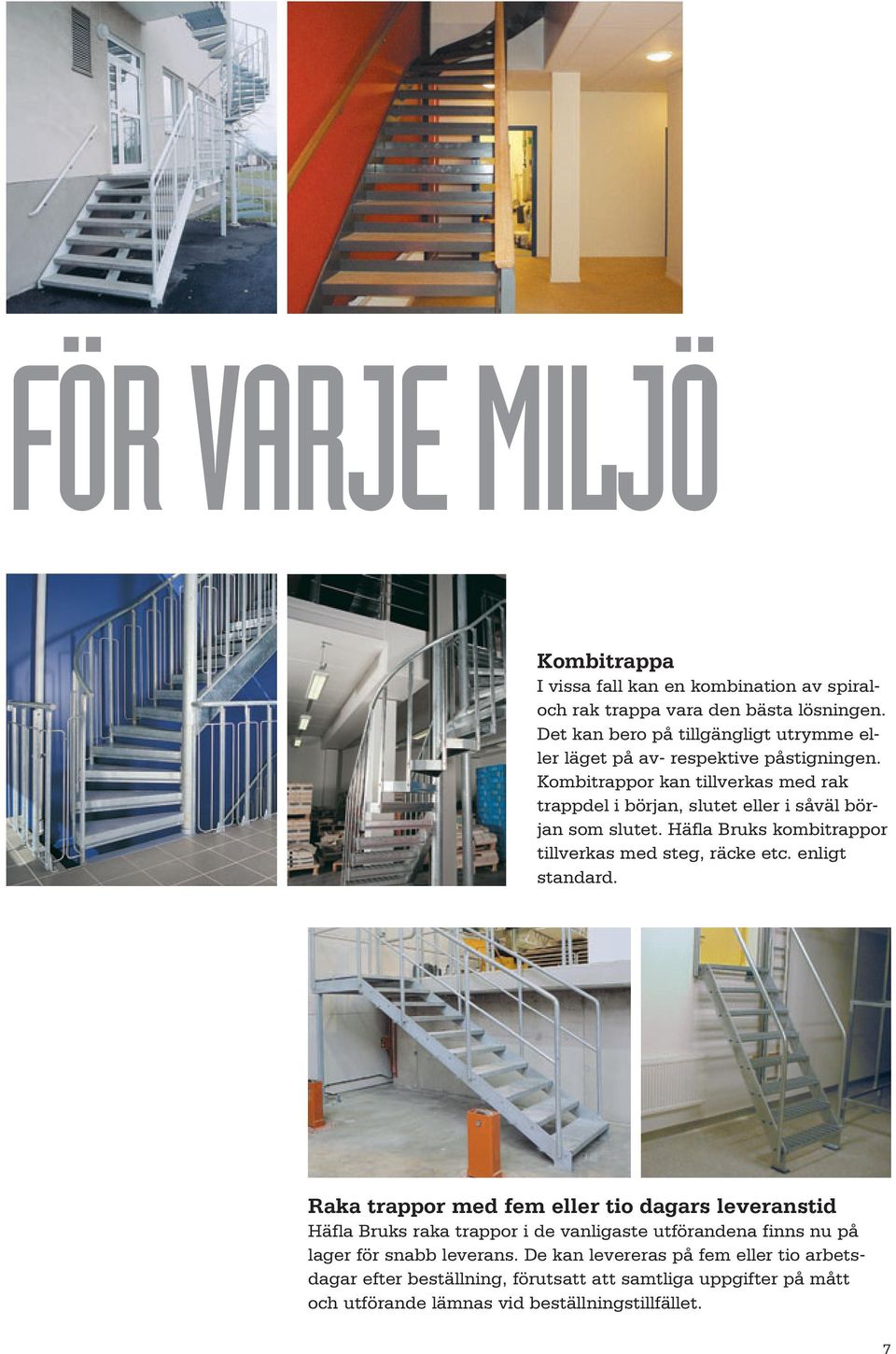

7 FÖR VARJE MILJÖ Kombitrappa I vissa fall kan en kombination av spiraloch rak trappa vara den bästa lösningen. Det kan bero på tillgängligt utrymme eller läget på av- respektive påstigningen. Kombitrappor kan tillverkas med rak trappdel i början, slutet eller i såväl början som slutet. Häfla Bruks kombitrappor tillverkas med steg, räcke etc. enligt standard. Raka trappor med fem eller tio dagars leveranstid Häfla Bruks raka trappor i de vanligaste utförandena finns nu på lager för snabb leverans. De kan levereras på fem eller tio arbetsdagar efter beställning, förutsatt att samtliga uppgifter på mått och utförande lämnas vid beställningstillfället. 7

8 TRAPPSTEG Ett antal olika stegtyper tillverkas som standard och vissa gallerdurksteg är lagervara. Här visas ett urval ur Häfla Bruks stegsortiment Sortiment Tillverkningspro gram för Häfla Bruks trappsteg av gallerdurk och lagersortiment. Stegdjup Stegbredd Sträckmetall Trästeg Plåt med matta Stegdjup Stegbredd mm X X X X 160 X X X X 260 X X 300 X X X X X X X X X X X 330 X X X X X X X X X X X X = Standardsortiment = Lagersortiment typ TGD Beställning: Antal TGD, stegbredd x stegdjup, ytbehandling. Exempel: 19 st TGD 1000 x 260 fzv. Gallerdurk i specialutförande Gallerdurk TGD Gallerdurk med friktionsframkant TGDP Trappgavlar Djup t.o.m. steglängd 900 mm 55 fr.o.m. steglängd 1000 mm 15 Håldimension Ø 14 mm Betongsteg Djup Välj rätt stegdjup Steghöjd mm Lättdurk TLDT Lättdurk TLDH Lämplig proportion Stegdjup mm Lättdurk TLDS Lättdurk TLDP 8

9 RÄCKEN Häfla Bruks raka trappor kan förses med räcke på ena eller båda sidorna. Räckeshöjden är som standard 1100 mm i både trapplöp och på plan. Räcken lagerhålles även i standardmoduler, se särskild trycksak. Industriräcke Barnsäkert räcke Specialräcke LEJDARE Räcke typ A Räcke typ B Häfla Bruks lejdare är avsedda för trånga utrymmen där man har behov av gott fotfäste på stegen. Lejdaren är lätt flyttbar. Stegen tillverkas av gallerdurk och vangar samt räcken av rör. Allt material varmförzinkas. Höjd Höjd Vid beställning anges lejdarens höjd, utliggning och stegbredd. Dessutom anges vilken typ av räcke (A eller B) alternativt om lejdaren ska vara utan räcke. Vangstycke U100xxx5 Utliggning Vangstycke U100xxx5 Utliggning 9

10 PROJEKTERING Enkelt att beställa trappor Häfla Bruk din totalentreprenör Häfla Bruk är stålbyggnadsspecialisten som klarar de mest avancerade konstruktioner med modern CAD-teknik. Med befintliga byggnads- och maskinritningar som utgångspunkt projekterar Häfla hela gångsystem och upprättar layout-ritning. Noggranna hållfasthetsberäkningar görs för olika projekt. För projektuppdrag kan vi erbjuda allt i ett-projektering, konstruktion och tillverkning. Enkelt att beställa trappor Ge oss en skiss så framställer vi en fullständig ritning. Vi behöver mått på höjd, bredd, utliggning och eventuella plan. Höjd Infästning 60 Val av vangstycke Plattstång U-profil C-profil Vi tillverkar även vangstycken med andra profiler som t ex UPE-profil, C-profil, L-profil och fyrkantrör. Max utliggning (mm) vid 35 lutning: Trappstegs- Vangstycke typ bredd (mm) Pl 1x8 U 140x70x5 UPE 140 UPE Vid användning av plattstång 1 x 8 får vangstyckslängden ej överskrida 50 mm. Stegbredd Utliggning 10

11 NYBYGGNADSREGLER (Nr 1) Trappor (1:22) :221 Mått Trappschakt för trappor som utgör huvudkommunikationer skall utföras med en minsta bredd enligt följande tabell. Trappor i Trappschaktets bostadshus minsta bredd i m Inom och till en bostad 0,90 Till flera bostäder i en byggnad som inte har hissar för bårtransporter 1,20 Till flera bostäder i en byggnad som har hissar för bårtransporter 0,90 Till källare och vindar i flerbostadshus 0,90 Till källare och inredda vindar i småhus 0,80 Trappor i byggnader som inrymmer samlingslokaler, butiker, hotell, kontor, hantverks- Trappschaktets eller industrilokaler. minsta bredd i m Trappschaktet skall ha en fri bredd mellan begränsningsytor som motsvarar 1,00 m per 1 personer som samtidigt måste begagna trappan vid utrymning, dock minst 1,20 Trapplanet skall ha minst samma bredd som trappan. Dörrar på trapplan skall placeras så att passage inte försvåras. I flerbostadshus skall trapplan med dörrar vara minst 1,30 m breda. Stegdjup i en rak trappa skall vara minst 0,25 m, mätt i gånglinjen. :222 Fri höjd Den fria höjden i en trappa skall vara minst 2,0 meter. Med fri höjd avses det vertikala måttet mellan två tänkta parallella linjer, varav den ena tangerar stegnosarna och den andra underkanterna av ovanförliggande byggnadsdelar eller inredningsdetaljer. :224 Räcken och ledstänger Trappor, trapplan, ramper och balkonger, som inte avgränsas av väggar, skall ha räcken som förhindrar olycksfall. Trappor och ramper med högre höjd än 0, m skall på båda sidor ha ledstänger eller motsvarande som är lätta att gripa om. Trappor som är bredare än 2, m bör av säkerhetsskäl, t ex vid utrymning, delas upp med räcken eller ledstänger i två eller flera parallella lopp. Räcken på trapplan inom en bostad bör vara minst 0,90 m höga och räcken på övriga trapplan, balkonger och loftgångar minst 1,10 m höga. Räcken i trapplopp bör vara minst 0,90 m höga. Om en öppning vid sidan av ett trapplopp är så stor att störtningsrisk föreligger och fallhöjden är mer än en våning, bör räcket vara minst 1,10 m högt, om inte andra skyddsåtgärder vidtagits. Beträffande utformning av räcken se även avsnitt 2:133. Barnsäkerhet (2:13) :133 Trappor och balkonger Trappor, balkonger o d skall anordnas så att barnolycksfall förhindras. Öppningar mellan plansteg i trappor bör vara högst 0,10 m. En öppning i höjdled mellan ett balkongräckes underkant och balkongplatta samt mellan ett trappräckes underkant och trappsteg (mått till stegnos) bör vara högst 0,05 m. Räcken på balkonger, trapplopp bör utformas så att de inte medger klättring upp till en höjd av 0,80 m. Vertikala öppningar i sådana räcken bör vara högst 0,10 m breda och öppningar i höjdled mellan ett trapplan bör vara högst 0,10 m. Inom bostäder bör trappor vara utformade så att en löstagbar grind, försedd med säkerhetsbeslag eller spärranordning, kan monteras i trappans övre och nedre del. Produktutveckling pågår ständigt. Leverans av produkter i annat utförande än de som presenteras i broschyren kan ske. 11

12 Produkter från Häfla Bruk: Gallerdurk Lättdurk Raka trappor Spiraltrappor Designade trappor Ramper Räcken Sträckmetall Garage, förråd och staket Maskinskydd Stålmöbler Entrégaller Takprodukter Varmförzinkning Laserskärning Rejmyre, Sweden Tel Fax RUDIN & CO REKLAMBYRÅ
