1 Powerware 5110 UPS

2 2005 Eaton Corporation Innehållet i denna handbok är skyddat enligt upphovsrättslagen och får varken helt eller delvis kopieras utan uttrycklig tillåtelse av utgivaren. Stor noggrannhet har lagts vid att all information i handboken skall vara korrekt, men inget ansvar kan tas för eventuell felaktig eller utelämnad information. Vi förbehåller oss rätten att göra förändringar i produkten.

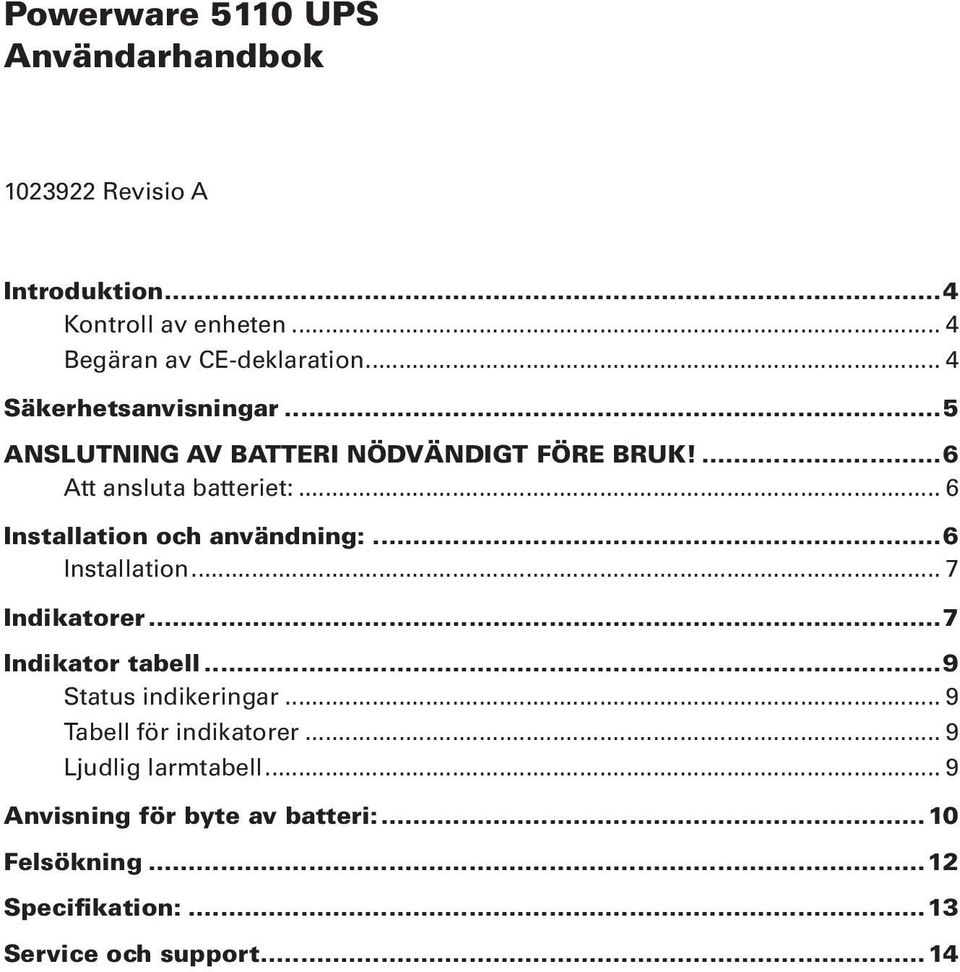

3 Powerware 5110 UPS Revisio A Introduktion...4 Kontroll av enheten... 4 Begäran av CE-deklaration... 4 Säkerhetsanvisningar...5 ANSLUTNING AV BATTERI NÖDVÄNDIGT FÖRE BRUK!...6 Att ansluta batteriet:... 6 Installation och användning:...6 Installation... 7 Indikatorer...7 Indikator tabell...9 Status indikeringar... 9 Tabell för indikatorer... 9 Ljudlig larmtabell... 9 Anvisning för byte av batteri:...10 Felsökning...12 Specifikation:...13 Service och support...14

4 Introduktion Powerware 5110s avbrottsfria kraftförsörjningsenhet (UPS) filtrerar inkommande el och skyddar känslig el-utrustning mot fem vanliga problem som elavbrott, ojämn strömtillförsel, spännings transienter, över och underspänning. Funktioner: Processor kontrollerat spänningsreglage (AVR) Åtta uttag: - Fyra med skydd mot spännings transient och batteribackup - Fyra enbart med skydd mot spännings transient. Datauttag (Internet fax-modem-dsl) eller telefonuttag med skydd mot spännings transienter. Kallstarts kapacitet USB kommunikationsport Batterier som kan bytas av användaren. Kontroll av enheten När du har mottagit Powerwares UPS-enhet (5110) bör du ta ut den och kontrollera så att den inte har skadats under frakt. I händelse av att den har skadats v.g. ta kontakt med din speditör och din återförsäljare. V.g. spar allt emballage i händelse av att produkten måste skickas tillbaka till fabriken för service. Begäran av CE-deklaration Går att ladda ner från: VA

5 Säkerhetsanvisningar OBS! Allt underhåll, förutom byte av batterier, måste utföras av behörig tekniker. Försummelse av detta kan orsaka en elektrisk chock. Farlig spänningsstyrka kan finnas kvar i enheten, genom batteriet, trots att den är urkopplad från vägguttaget. 1. UPS-enheten (Powerware 5110) ska placeras inomhus på ett ställe som är tillräckligt dammfritt och ventilerat. Utsätt INTE UPS-enheten för fukt, regn, överdriven värme, eller direkt solljus. 2. Vi rekommenderar INTE att man använder UPS-enheten (Powerware 5110) till livsuppehållande utrustning där man med säkerhet kan anta att fel på enheten kan komma att orsaka avbrott på den livsuppehållande utrustningen, dess säkerhet eller effektivitet. 3. Stäng av UPS-enheten och koppla ifrån strömtillförseln från vägguttaget innan byte av batteri. 4. Vid byte av batteri, använd samma antal och batterityp. 5. Batteriet får INTE kastas i eld. Batteriet kan explodera. 6. Försök ALDRIG att demontera eller skada batteriet. De innehåller elektrolyt som är giftig och kan skada hud och ögon. 7. Batteriet måste återvinnas på lämpligt sätt. V.g. hänvisa till lokala lagar och förordningar för kassering av batterier. 8. Använd verktyg med isolerade handtag vid byte av batteri för att undvika personskador. V.g. ta av armbandsur och smycken såsom ringar vid byte av batteri för att undvika personskada p.g.a. elektrisk stöt VA 5

6 ANSLUTNING AV BATTERI NÖDVÄ NDIGT FÖRE BRUK! Att ansluta batteriet: Principen för hur man går tillväga för att byta batteri visas nedan v.g. hänvisa till sektionen med anvisningar för batteribyte för mer utförliga instruktioner. Installation och användning: Följande steg förklarar hur man ansluter och använder UPS-enheten Powerware Anslut UPS-enheten till ett jordat eluttag. 2. Anslut din dator, monitor eller det som ska skyddas till uttagen för batteribackup & skydd mot spännings transienter. (Dessa uttag ger tillfällig batteribackup under strömavbrott så väl som skydd mot ojämn strömtillförsel och spännings transienter. VARNING: Anslut INTE LASERSKRIVARE till uttagen med batteribackup. VARNING: Anslut INTE skarvdosor med JORDFELSBRYTARE till uttagen med batteribackup. 3. Anslut kringutrustning eller icke kritiska belastningar (skrivare, scanner, fax, högtalare mm.) till uttagen med skydd mot spännings transient. (Dessa uttag ger enbart skydd mot ojämn strömtillförsel och spännings transienter, de har INTE batteribackup och ger därför inte skydd mot strömavbrott. 4. Starta UPS-enheten då du har stängt av övrig utrustning. 5. När på/av lampan lyser kan du starta den anslutna utrustningen. 6. Anslut din dator till UPS-enheten med den medföljande USB kabeln. Installera mjukvaran för Power management som medföljde UPS-enheten VA

7 Installation Indikatorer 1. På/Av Knapp/Testkontakt En knapp styr strömtillförseln till din utrustning och utför ett självtest för att kontrollera för överbelastning eller oladdat batteri. Starta UPS-enheten. Tryck ner knappen i mer än 1 sekund och släpp den då du hör ett ljudligt pip. UPSenheten startas upp. Stäng av UPS-enheten. Tryck ner knappen i mer än 1 sekund och släpp den sedan. UPS-enheten stängs då helt av. Utför självtest. När UPS-enheten startar, och den är ansluten till nätuttag, utför den ett självtest som tar ca. 4.5 sekunder VA 7

8 2. Indikator för normalläge (Grön) Indikerar att UPS-enheten förser din utrustning med ström från nätuttag. Blinkande lampa indikerar att ström tas från UPS-enhetens batteri. 3. Indikator för felläge (Röd) Blinkande lampa kan indikerar att UPS-enheten är överbelastad eller att batteriet bör bytas ut. En konstant upplyst lampa indikerar en kortslutning eller fel på UPS-enheten. För mer utförliga detaljer v.g. hänvisa till Indikator tabellen. 4. Indikator för batteriläge (Gul) Indikerar att UPS-enheten förser din utrustning med ström från batteriet. 5. Fyra uttag med batteribackup och skydd mot spännings transienter Dessa fyra uttag ger förutom konstant skydd mot spännings transienter också batteribackup i nödlägen. 6. Fyra uttag med skydd mot spännings transienter Dessa fyra uttag ger konstant skydd mot ojämn strömtillförsel och spännings transienter. 7. Skyddade uttag för telefon/modem/adsl Inbyggda RJ11 uttag skyddar Internet, telefon eller fax linjer mot spännings transienter. Anslut linje in från vägguttaget till in uttaget och anslut telefon, modem, ADSL boxen till ut uttaget. 8. Strömbrytare (återställbar) Knappen står ut i händelse av att en överbelastning sker. Om knappen sticker ut måste man koppla från icke väsentlig utrustning och återställa strömbrytaren genom att trycka in knappen. 9. Strömbrytare Knappen står i utläge i händelse av att en överbelastning sker. UPS-enheten stänger av eltillförseln från nätuttaget. Om knappen sticker ut koppla från icke väsentlig utrustning och återställ strömbrytaren genom att trycka in knappen. 10. Strömkontakt, IEC C13 Använd din dators strömkontakt för att förse UPS-enheten med ström VA

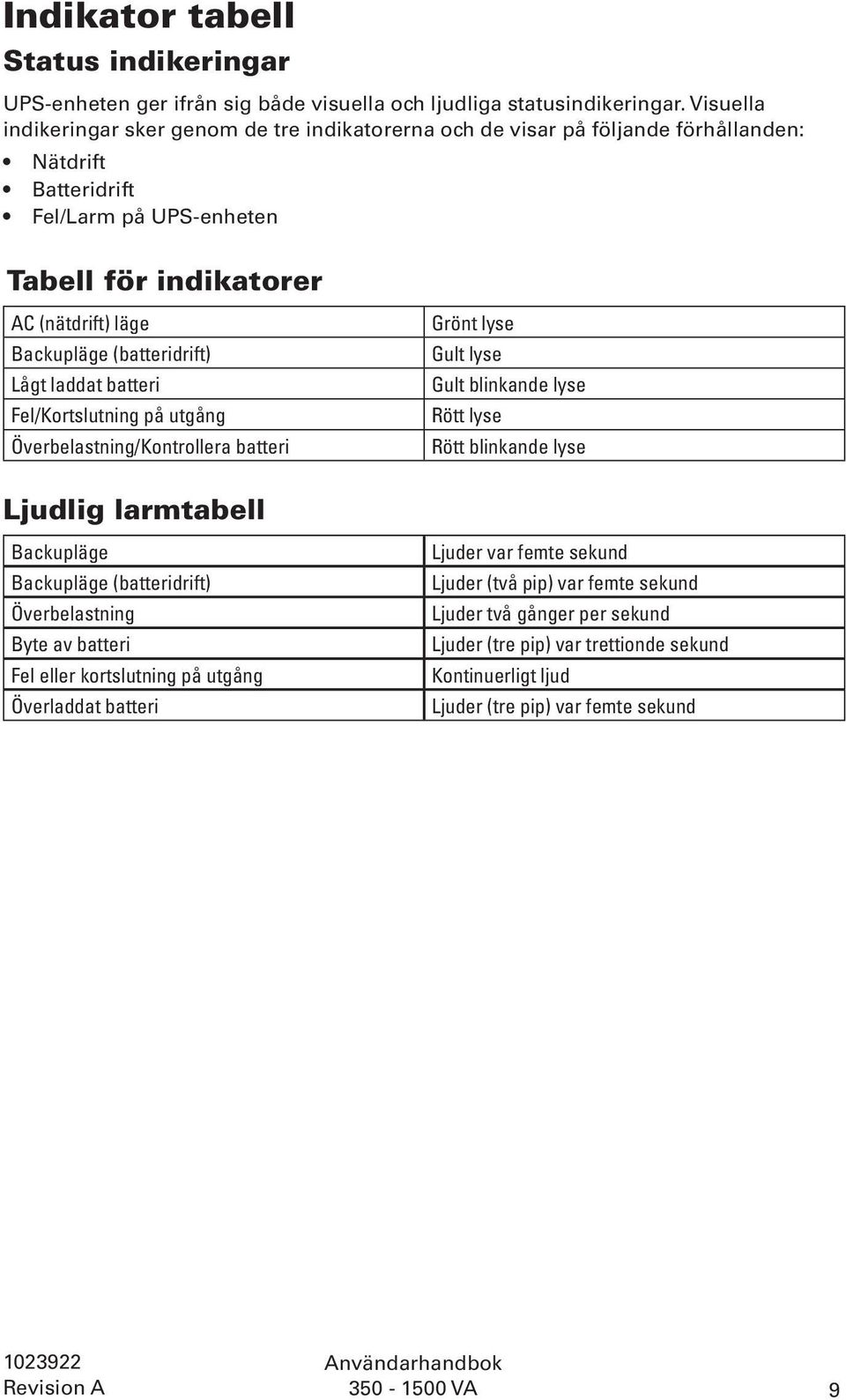

9 Indikator tabell Status indikeringar UPS-enheten ger ifrån sig både visuella och ljudliga statusindikeringar. Visuella indikeringar sker genom de tre indikatorerna och de visar på följande förhållanden: Nätdrift Batteridrift Fel/Larm på UPS-enheten Tabell för indikatorer AC (nätdrift) läge Backupläge (batteridrift) Lågt laddat batteri Fel/Kortslutning på utgång Överbelastning/Kontrollera batteri Grönt lyse Gult lyse Gult blinkande lyse Rött lyse Rött blinkande lyse Ljudlig larmtabell Backupläge Backupläge (batteridrift) Överbelastning Byte av batteri Fel eller kortslutning på utgång Överladdat batteri Ljuder var femte sekund Ljuder (två pip) var femte sekund Ljuder två gånger per sekund Ljuder (tre pip) var trettionde sekund Kontinuerligt ljud Ljuder (tre pip) var femte sekund VA 9

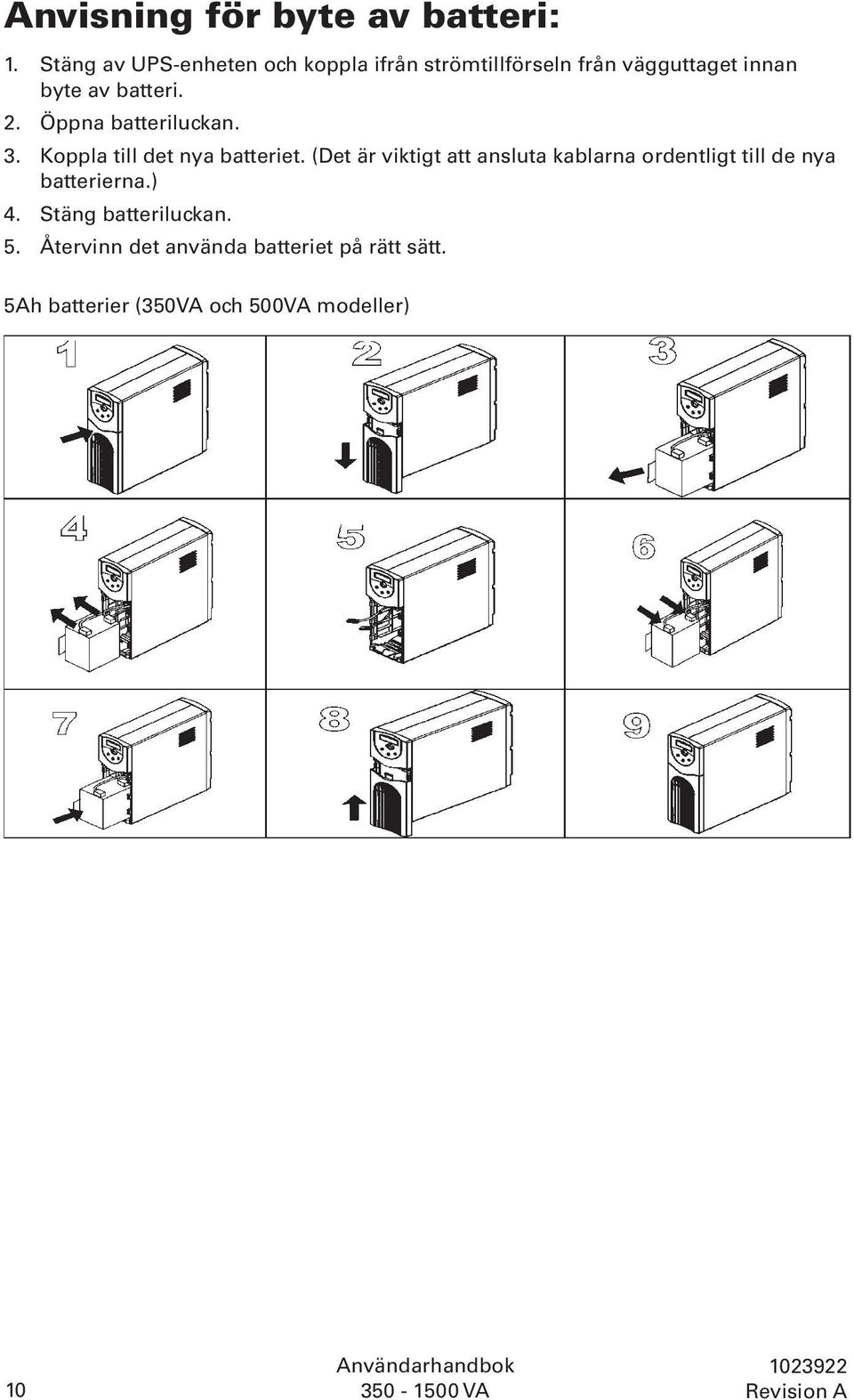

10 Anvisning för byte av batteri: 1. Stäng av UPS-enheten och koppla ifrån strömtillförseln från vägguttaget innan byte av batteri. 2. Öppna batteriluckan. 3. Koppla till det nya batteriet. (Det är viktigt att ansluta kablarna ordentligt till de nya batterierna.) 4. Stäng batteriluckan. 5. Återvinn det använda batteriet på rätt sätt. 5Ah batterier (350VA och 500VA modeller) VA

11 7Ah x 1 batteri (700VA modeller) 7Ah x 2 batterier (1000VA modeller) 9Ah x 2 batterier (1500VA modeller) VA 11

12 Felsökning Symptom Möjlig orsak Åtgärd UPS-enheten startar inte. UPS-enheten ger ifrån sig ett konstant ljud och indikatorn för överbelastning lyser. UPS-enheten ger inte förväntad arbetstid. Utrustning som är ansluten till UPS-enheten förlorar ström. UPS-enheten är inte påslagen. eller batteriet är inte inkopplat. Strömbrytare har utlösts. Uttagen för batteribackup och skydd mot spännings transienter är överbelastade. P.g.a. ålder går det inte att ladda batteriet fullt. Uttagen för batteribackup och skydd mot spännings transientar är överbelastade. UPS-enheten har gjort slut på batteriet. Ansluten utrustning är ansluten till fel uttag. Det kan hända att UPS-enheten inte fungerar. Slå på AV/PÅ knappen. Om det inte finns strömtillförsel v.g. kontrollera att byggnadens strömbrytare inte har stängts av av misstag. Minska mängden utrustning som är ansluten till UPS-enhetens uttag för batteribackup & skydd mot spännings transienter. Sedan återställer man strömbrytaren genom att återigen trycka in knappen. Minska mängden utrustning som är ansluten till dessa uttag. Ladda batteriet i åtminstone 8 timmar och kontrollera sedan återigen batteriets arbetstid. Batteriet kan behövas bytas, titta efter bytesbatteri. Hänvisa till Indikator tabellen: UPS-enheten ger ifrån sig ett konstant ljud och indikatorn för överbelastning lyser. UPS-enheten stänger av när batteriet har gjort slut på strömmen vid händelse av strömavbrott. Ladda UPSenheten innan du fortsätter använda den. Se till att utrustning som ska skyddas mot strömavbrott är ansluten till uttag med batteribackup och skydd mot spännings transientar. V.g. ta kontakt med din lokala Powerware representant för vidare assistans VA

13 Specifikation*: Modell Kapacitet Ingående spänningsskillnad Utgående spänningsskillnad Frekvens Uttag Skydd mot åska / spännings transient Omslagstid mellan batteri/nätdrift Batterityp Batterispecifikation Normal backup tid Skyddade uttag för telefon/modem/adsl Överströmsskydd Kommunikationsport 230V modeller i USB i USB i USB i USB i USB 350VA / 210W 500VA / 300W 700VA / 420W 1000VA/ 600W 1500VA/ 900W Vac Vac 50/60 Hz auto sensing 4 med batteribackup & skydd mot spännings transienter; 4 enbart med skydd mot spännings transienter 476 Joules Typiskt 2-6 msek. Underhållsfritt, Slutet och läckagefritt blybatteri 350VA:12V 5Ah 500VA:12V 5Ah 750VA:12V 7Ah 1000VA:12V 7Ah x VA:12V 9Ah x minuter vid full tillåten belastning RJ11 uttag/rj11 kabel Återställbar strömbrytare USB Arbetstemperatur 0 C - 40 C Relativ fuktighet vid bruk Förvaringstemperatur -15 C - 50 C Nettovikt Dimensioner (B x D x H) mm 0 till 95% icke-kondenserande 350VA:5.5kg 500VA:5,7kg 700VA:7,7kg 1000VA:11.8kg 1500VA:12kg 350VA & 500VA&700VA: 87x270x 260 (mm) 1000VA & 1500VA: 87x270x 384 (mm) *På grund av kontinuerliga förbättringar kan dessa specifikationer ändras utan förvarning VA 13

14 Service och support För frågor och/eller problem, v.g. ta kontakt med din lokala leverantör eller supportavdelningen på ett av följande telefonnummer och fråga efter en teknisk representant för UPS-enheter. USA: , Europa, Mellanöstern, Afrika: Lokal Powerware representant. Hitta din närmaste representant på Asien: , Australien: V.g. ha följande information tillhanda: Modellnummer och serienummer Symptom på fel eller problem Kunds kontaktinformation För ytterligare information v.g. besök vår hemsida: VA
