1 aerospace climate control electromechanical filtration fluid & gas handling hydraulics pneumatics process control sealing & shielding Pressa din egen slang med Parkrimp No-Skive skalningsfria press-system

2 Stillestånd = 35-65% av all stilleståndstid på mobil utrustning beror på fel i hydraulsystemet. En stor del av dessa fel beror på hydraulslangarna, som är enkla och förhållandevis billiga att byta ut. Alla hydraulslangar går sönder ibland, det är bara en fråga om när. När det händer börjar kampen mot klockan! Köpa en ersättningsslang från en närliggande slangverkstad Kostnad för den färdiga slangen På-plats-service av mobil hydraulikverkstad Kostnad för den färdiga slangen På-plats-ersättning av slang pressad av DIG själv, med Parkrimp No-Skive slangutrustning! Kostnad för den färdiga slangen 4 till 24 timmar 100% 2 till 4 timmar 300% 1 till 2 timmar 70% Tänk på detta: Orsakar ett stillestånd väsentliga kostnader för dig och din verksamhet? Har du långt till närmaste serviceverkstad? Behöver du vänta på utbytesslang? Behöver du byta trasiga slangar varje vecka, kanske till och med varje dag? Behöver du ibland byta trasiga slangar på nätter och helger? Om svaret är JA på någon av dessa frågor, då är Parkrimp No-Skive systemet lösningen för dig!

3 Det är enkelt att pressa Parkrimp No-Skive slangar och kopplingar STAMP Det finns 5 viktiga saker du bör tänka på innan du börjar pressa slang: Storlek Slangen måste vara tillräckligt stor för att förhindra tryckfall, överhettning och andra potentiella skador på hydraulsystemet. 1. Placera slangen jämte kopplingshylsan och markera hylsans längd på slangen - (smörj slängänden om nödvändigt), pressa därefter in slangen i kopplingen till markeringen på slangen når hylsans kant. 2. Dra i sprinten och lägg i pressbackarna. Var noga med att backarna hamnar rätt. Temperatur Arbetstemperaturen för hydraulslangar är som standard cirka -40 C till +100 C ( +125 C). Applikation Vart och hur skall din slang användas. Finns det några yttre och inre faktorer som du måste ta hänsyn till? 3. Placera kopplingen i backarna underifrån. Släpp. Kopplingen kommer att hamna rätt av sig själv. 4. Placera pressringen ovanpå pressbackarna. Media Om du använder andra vätskor än standard hydraulolja i ditt hydraulsystem ska du kontrollera att vätskan är kompatibel med slangen. 5. Pressa tills pressringen får kontakt med basplattan. Se en instruktionsfilm på youtu.be/zicrrywx1as 6. Släpp trycket - plocka ur slangen med koppling. Besök oss på Tryck (Pressure) Både slang och koppling måste klara systemets högsta möjliga tryck, inklusive t.ex pulsationer från applikationen. Tryckklassning på slangmontaget bestäms alltid av den svagaste länken i kedjan. Glöm inte att kontrollera både slangens och kopplingarnas arbetstrycknivå!

4 KarryKrimp 1 och KarryKrimp 2 slangpressar Parkrimp No-Skive problemlösaren för dina Stillestånd Portabla och användarvänliga slangpressar; ett optimalt alternativ för dig som önskar pressa Parkers breda No-Skive skalningsfria slangsortiment på egen hand. Flexibel design för både portabel och bänkmonterad användning Används med handpump, lufthydraulisk pump elektrisk pump Parkalign för korrekt positionering av koppling, samt fällbart presshuvud för enkelt utbyte av pressbackar Tillräcklig höjd för att klara även höga vinkeladaptrar Idealisk för små verkstäder och mobil hydraulikservice. 82CE-061L KarryKrimp 1 kan pressa följande slangtyper 1- och 2-lagrade stålarmerade slangar upp till storlek -20 Textilarmerade slangar upp till storlek -20 Kopplingsserier 26, 46, 48 85CE-061L KarryKrimp 2 kan pressa följande slangtyper, med kopplingar i rostfritt såväl som vanligt stål. 1- och 2-lagrade stålarmerade slangar upp till storlek -20 Textilarmerade slangar upp till storlek lagrade stålarmerade slangar upp till storlek lagrad multispiralslang upp till storlek -16 Kompaktslang upp till storlek -12 Kopplingsserier 26, 46, 48, 70, 71, 73, 77, 78 KarryKrimp 1 är inte lämplig för multispiralslangar, 2-styckskopplingar rostfria kopplingar serietillverkning av slangmontage av storlek -12 och större KarryKrimp 2 är inte lämplig för 2-styckskopplingar. H 760 x B 335 x D 330 mm 28 kg H 805 x B 340 x D 350 mm 46 kg 82 CE-061L och 85CE-061L inkluderar presshuvud, benstöd, slang till pumpen, samt två pressringar Besök oss på

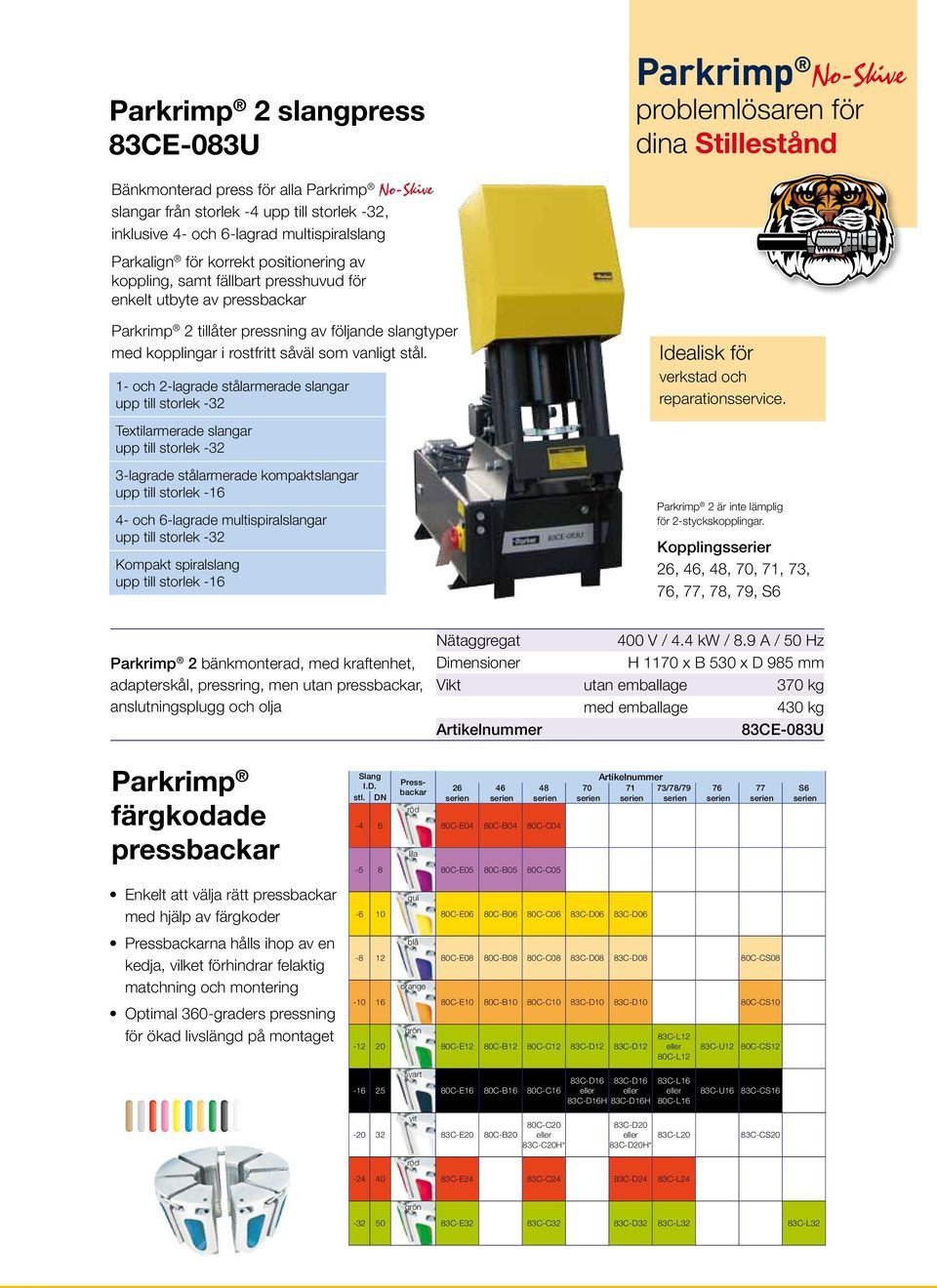

5 Parkrimp 2 slangpress 83CE-083U Parkrimp No-Skive problemlösaren för dina Stillestånd Bänkmonterad press för alla Parkrimp No-Skive slangar från storlek -4 upp till storlek -32, inklusive 4- och 6-lagrad multispiralslang Parkalign för korrekt positionering av koppling, samt fällbart presshuvud för enkelt utbyte av pressbackar Parkrimp 2 tillåter pressning av följande slangtyper med kopplingar i rostfritt såväl som vanligt stål. 1- och 2-lagrade stålarmerade slangar upp till storlek -32 Textilarmerade slangar upp till storlek lagrade stålarmerade kompaktslangar upp till storlek och 6-lagrade multispiralslangar upp till storlek -32 Kompakt spiralslang upp till storlek -16 Idealisk för verkstad och reparationsservice. Parkrimp 2 är inte lämplig för 2-styckskopplingar. Kopplingsserier 26, 46, 48, 70, 71, 73, 76, 77, 78, 79, S6 Parkrimp 2 bänkmonterad, med kraftenhet, adapterskål, pressring, men utan pressbackar, anslutningsplugg och olja Nätaggregat 400 V / 4.4 kw / 8.9 A / 50 Hz H 1170 x B 530 x D 985 mm utan emballage 370 kg med emballage 430 kg 83CE-083U Parkrimp färgkodade pressbackar Slang I.D. stl. DN Pressbackar röd lila C-E04 80C-B04 80C-C04 80C-E05 80C-B05 80C-C /78/ S6 Enkelt att välja rätt pressbackar med hjälp av färgkoder gul 80C-E06 80C-B06 80C-C06 83C-D06 83C-D06 Pressbackarna hålls ihop av en kedja, vilket förhindrar felaktig matchning och montering Optimal 360-graders pressning för ökad livslängd på montaget blå orange grön 80C-E08 80C-B08 80C-C08 83C-D08 83C-D08 80C-CS08 80C-E10 80C-B10 80C-C10 83C-D10 83C-D10 80C-CS10 80C-E12 80C-B12 80C-C12 83C-D12 83C-D12 83C-L12 80C-L12 83C-U12 80C-CS svart 80C-E16 80C-B16 80C-C16 83C-D16 83C-D16H 83C-D16 83C-D16H 83C-L16 80C-L16 83C-U16 83C-CS vit 83C-E20 80C-B20 80C-C20 83C-C20H* 83C-D20 83C-L20 83C-D20H* 83C-CS20 röd C-E24 83C-C24 83C-D24 83C-L24 grön C-E32 83C-C32 83C-D32 83C-L32 83C-L32

6 Pumpar Handpump 82C-2HP Karrykrimp 1 för KarryKrimp 1 och 2 Handpump 85CE-0HP Karrykrimp 1 och Karrykrimp 2 82C-2HP 85CE-0HP max. 70 MPa max. 70 MPa L 530 x B 121 x H 178 mm L 560 x B 150 x H 180 mm 4.1 kg 10.7 kg 900 ccm 2200 ccm Kraft 42 kg Kraft 35 kg Turbo fotpump Elektrisk pump 85C-0AP Karrykrimp 1 och Karrykrimp 2 82CE-0EP Karrykrimp 1 och Karrykrimp 2 85C-0AP 82CE-0EP 70 MPa 70 MPa med 3/2 handkontroll L 350 x B 170 x H 210 mm L 244 x B 244 x H 362 mm 8.2 kg 10.0 kg 2080 ccm 1900 ccm Anslutning för tryckluft 1/4-18 NPTF Elanslutning 230 V / 50/60 Hz / 10 A Lufthydraulisk pump 85CE-XAM Karrykrimp 1 och Karrykrimp 2 Tillval: Handspak 85CE-XA-LK1 Stationär elektrisk kraftenhet 85CE-1PE Karrykrimp 1 och Karrykrimp 2 för verkstadsanvändning. Kortare cykeltider, ökad produktivitet och ökad höjd för högre vinkeladaptrar. 85CE-XAM 85CE-1PE 70 MPa 70 MPa L 351 x B 260 x H 152 mm L 425 x B 525 x H 460 mm 8.8 kg 62 kg 1000 ccm 8000 ccm Anslutning för tryckluft 1/4-18 NPTF hona olja: 3/8-18 NPTF hona; 90 svivel Elanslutning 230 V / 50/60 Hz / 10 A

7 Övrig verkstadsutrustning Slangkap EM 10.P (portabel 220 V) Kapar 1- lagrad stål- och textilarmerad slang upp till storlek -16; 2-lagrad stålarmerad slang upp till storlek -12 EM 10.P Elmotor Elektrisk cirkelsåg 230 V Elanslutning 50/60 Hz / 1200 W / 6100 rpm Isolering i enlighet med VDE KI.II 0740 Radioisolerad i enlighet med VDE 0875 Kapklinga 160 x 2.5 x 20 mm (HSS) L 360 x B 340 x H 310 mm 8 kg Slangkap TH 3-2 Kapar 1- och 2-lagrad stål- och textilarmerad slang upp till storlek -32; 4-stålsarmerad multispiralslang upp till storlek -20 TH3-2 Slangkap TH VDC (portabel 12 V) Kapar 1- och 2- lagrad stål- och textilarmerad slang upp till storlek -20; 4-lagrad multispiralslang upp till storlek -16 Elmotor Kapklinga Slangkap TH 3E-82M Kapar 1- och 2-lagrad ståloch textilarmerad slang upp till storlek -32; 4-stålsarmerad multispiralslang upp till storlek -32; industrislang upp till storlek -64 TH3-2-12VDC 12 V / 2.4 kw 250 x 2 x 40 mm B 567 x D 470 x H 365 mm 30 kg Elanslutning Utblås Ø Kapklinga Märkning TH 4-8 and TH 4-7 Manuell pneumatisk. Lämplig för märkning av alla 1- och 2-stycks slangkopplingsserier upp till storlek -32 (manuell) Färg (pneumatiskt) Färg Tryckluft 400 V / 3.8 kw / 50 Hz 50 mm 275 x 3 x 30 mm L 540 x B 430 x H 300 mm med handspak H 750 mm 49 kg TH 4-8 TH 4-7 TH4-8 förzinkad L 500 x B 200 x H 500 mm 28 kg TH4-7 förzinkad min. 0.6 MPa L 500 x B 380 x H 500 mm 35 kg Elmotor Kapklinga Ultra Clean Kit TH 6-10-EL-7 Avlägsnar orenheter från slangen och kopplingarnas insida. Ultra Clean-Kit TH 6-10-EL-7 med väska, verktyg i storlek -20, munstycken i storlek -4, -6, -8,- 10, -12, -16 och -20 (1 vardera) Gör rent slangar i storlek -4 till och med storlek -20 (manuell) Tryckluft Anslutning för tryckluft TH 3E-82M 4.6 kw G400 x 4 x 30 mm B 693 x D 940 x H 485 mm 110 kg Ekonomikit TH6-10-EL-7 TH 6-10-EL-7 min MPa max MPa 1/2 I.D. luftslang L 407 x B 134 x H 343 mm 4 kg För övrig utrustning, se vår fullständiga hydraulslangskatalog CAT/4400/UK, besök Parkers hemsida kontakta din närmaste Parkeråterförsäljare, som du hittar på

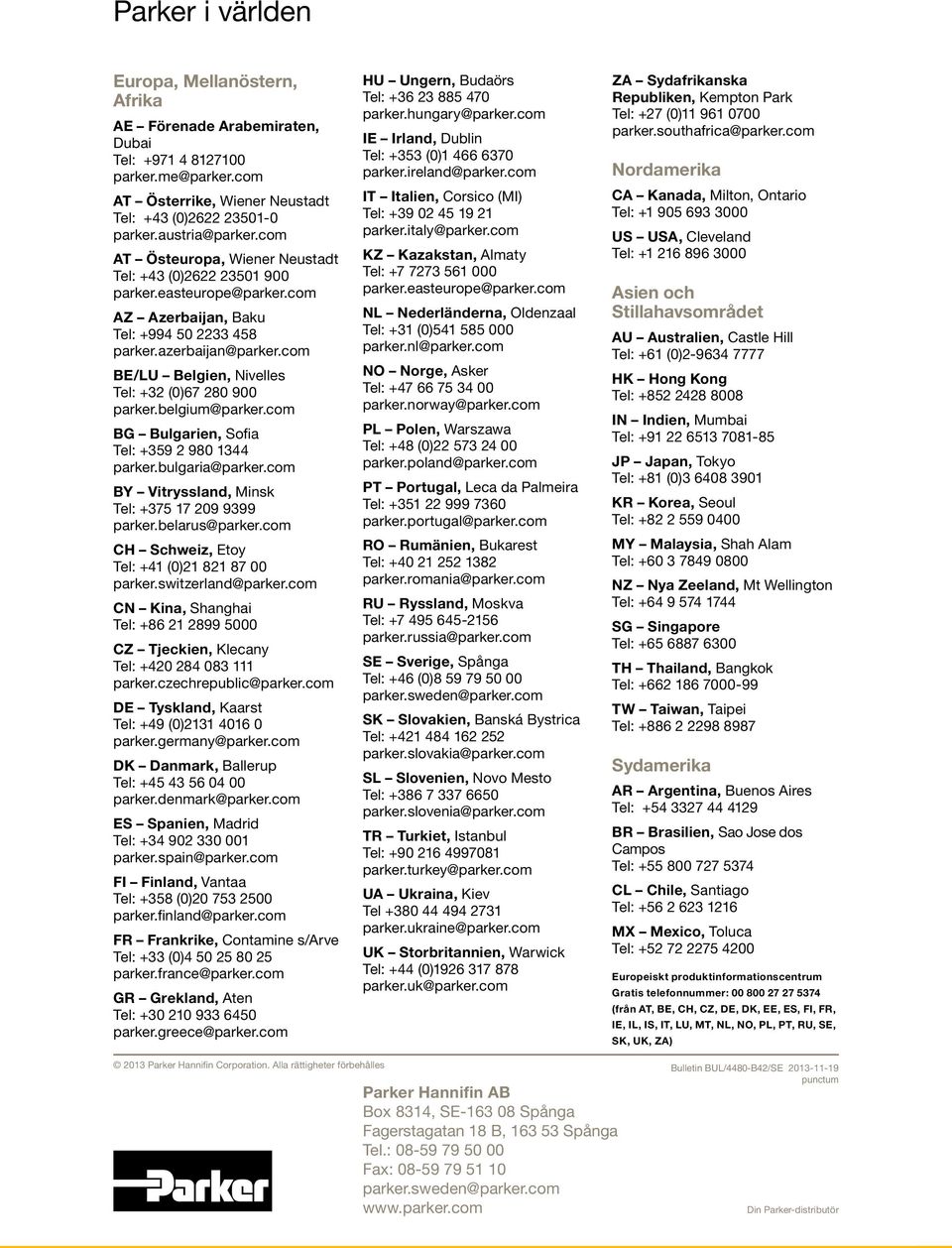

8 Parker i världen Europa, Mellanöstern, Afrika AE Förenade Arabemiraten, Dubai Tel: parker.me@parker.com AT Österrike, Wiener Neustadt Tel: +43 (0) parker.austria@parker.com AT Östeuropa, Wiener Neustadt Tel: +43 (0) parker.easteurope@parker.com AZ Azerbaijan, Baku Tel: parker.azerbaijan@parker.com BE/LU Belgien, Nivelles Tel: +32 (0) parker.belgium@parker.com BG Bulgarien, Sofia Tel: parker.bulgaria@parker.com BY Vitryssland, Minsk Tel: parker.belarus@parker.com CH Schweiz, Etoy Tel: +41 (0) parker.switzerland@parker.com CN Kina, Shanghai Tel: CZ Tjeckien, Klecany Tel: parker.czechrepublic@parker.com DE Tyskland, Kaarst Tel: +49 (0) parker.germany@parker.com DK Danmark, Ballerup Tel: parker.denmark@parker.com ES Spanien, Madrid Tel: parker.spain@parker.com FI Finland, Vantaa Tel: +358 (0) parker.finland@parker.com FR Frankrike, Contamine s/arve Tel: +33 (0) parker.france@parker.com GR Grekland, Aten Tel: parker.greece@parker.com HU Ungern, Budaörs Tel: parker.hungary@parker.com IE Irland, Dublin Tel: +353 (0) parker.ireland@parker.com IT Italien, Corsico (MI) Tel: parker.italy@parker.com KZ Kazakstan, Almaty Tel: parker.easteurope@parker.com NL Nederländerna, Oldenzaal Tel: +31 (0) parker.nl@parker.com NO Norge, Asker Tel: parker.norway@parker.com PL Polen, Warszawa Tel: +48 (0) parker.poland@parker.com PT Portugal, Leca da Palmeira Tel: parker.portugal@parker.com RO Rumänien, Bukarest Tel: parker.romania@parker.com RU Ryssland, Moskva Tel: parker.russia@parker.com SE Sverige, Spånga Tel: +46 (0) parker.sweden@parker.com SK Slovakien, Banská Bystrica Tel: parker.slovakia@parker.com SL Slovenien, Novo Mesto Tel: parker.slovenia@parker.com TR Turkiet, Istanbul Tel: parker.turkey@parker.com UA Ukraina, Kiev Tel parker.ukraine@parker.com UK Storbritannien, Warwick Tel: +44 (0) parker.uk@parker.com ZA Sydafrikanska Republiken, Kempton Park Tel: +27 (0) parker.southafrica@parker.com Nordamerika CA Kanada, Milton, Ontario Tel: US USA, Cleveland Tel: Asien och Stillahavsområdet AU Australien, Castle Hill Tel: +61 (0) HK Hong Kong Tel: IN Indien, Mumbai Tel: JP Japan, Tokyo Tel: +81 (0) KR Korea, Seoul Tel: MY Malaysia, Shah Alam Tel: NZ Nya Zeeland, Mt Wellington Tel: SG Singapore Tel: TH Thailand, Bangkok Tel: TW Taiwan, Taipei Tel: Sydamerika AR Argentina, Buenos Aires Tel: BR Brasilien, Sao Jose dos Campos Tel: CL Chile, Santiago Tel: MX Mexico, Toluca Tel: Europeiskt produktinformationscentrum Gratis telefonnummer: (från AT, BE, CH, CZ, DE, DK, EE, ES, FI, FR, IE, IL, IS, IT, LU, MT, NL, NO, PL, PT, RU, SE, SK, UK, ZA) 2013 Parker Hannifin Corporation. Alla rättigheter förbehålles Parker Hannifin AB Box 8314, SE Spånga Fagerstagatan 18 B, Spånga Tel.: Fax: parker.sweden@parker.com Bulletin BUL/4480-B42/SE punctum Din Parker-distributör
