BEKOSPLIT DEN EKONOMISKA, MILJÖVÄNLIGA EMULSIONSRENINGEN

Transkript

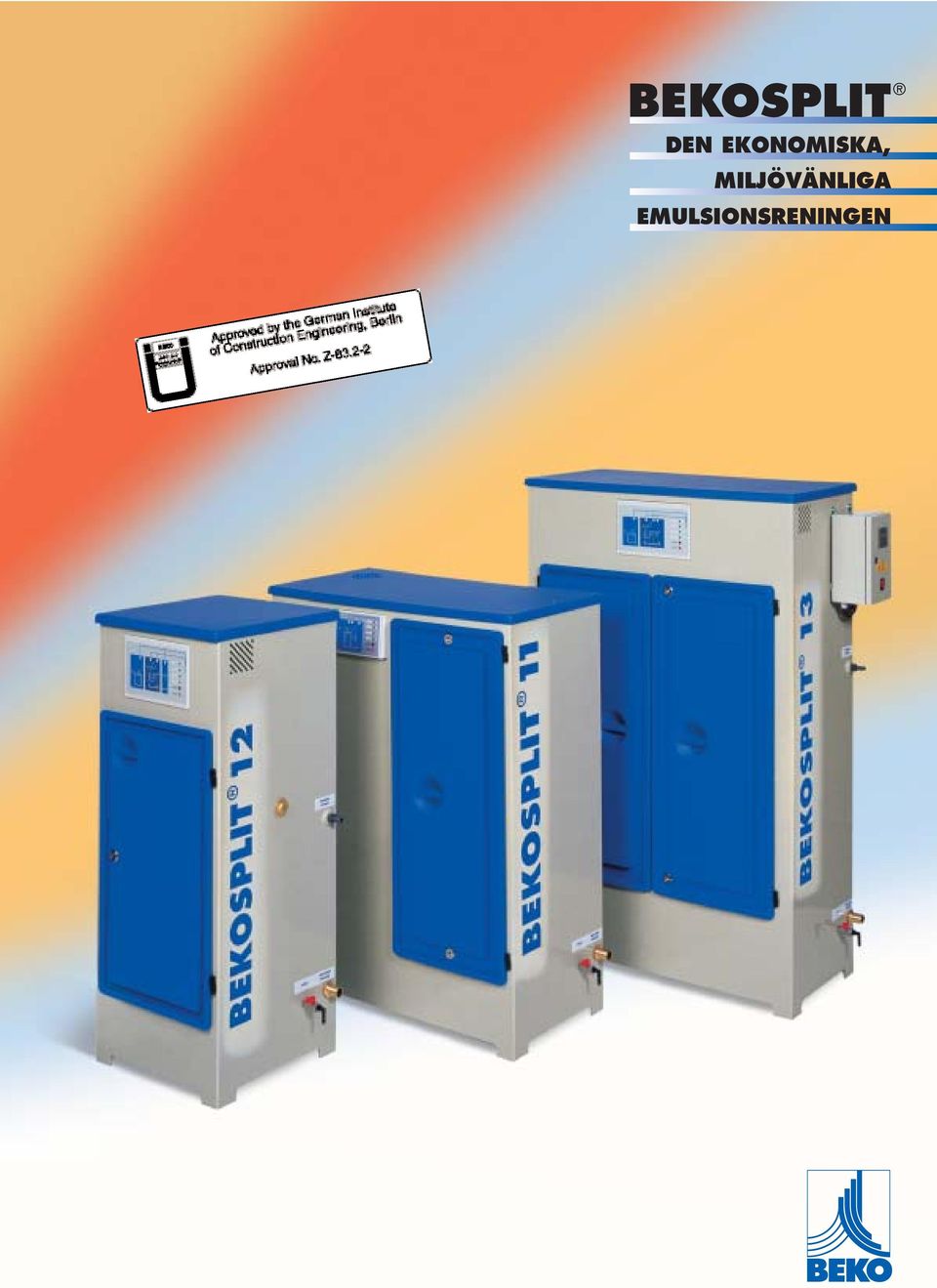

1 BEKOSPLIT DEN EKONOMISKA, MILJÖVÄNLIGA EMULSIONSRENINGEN

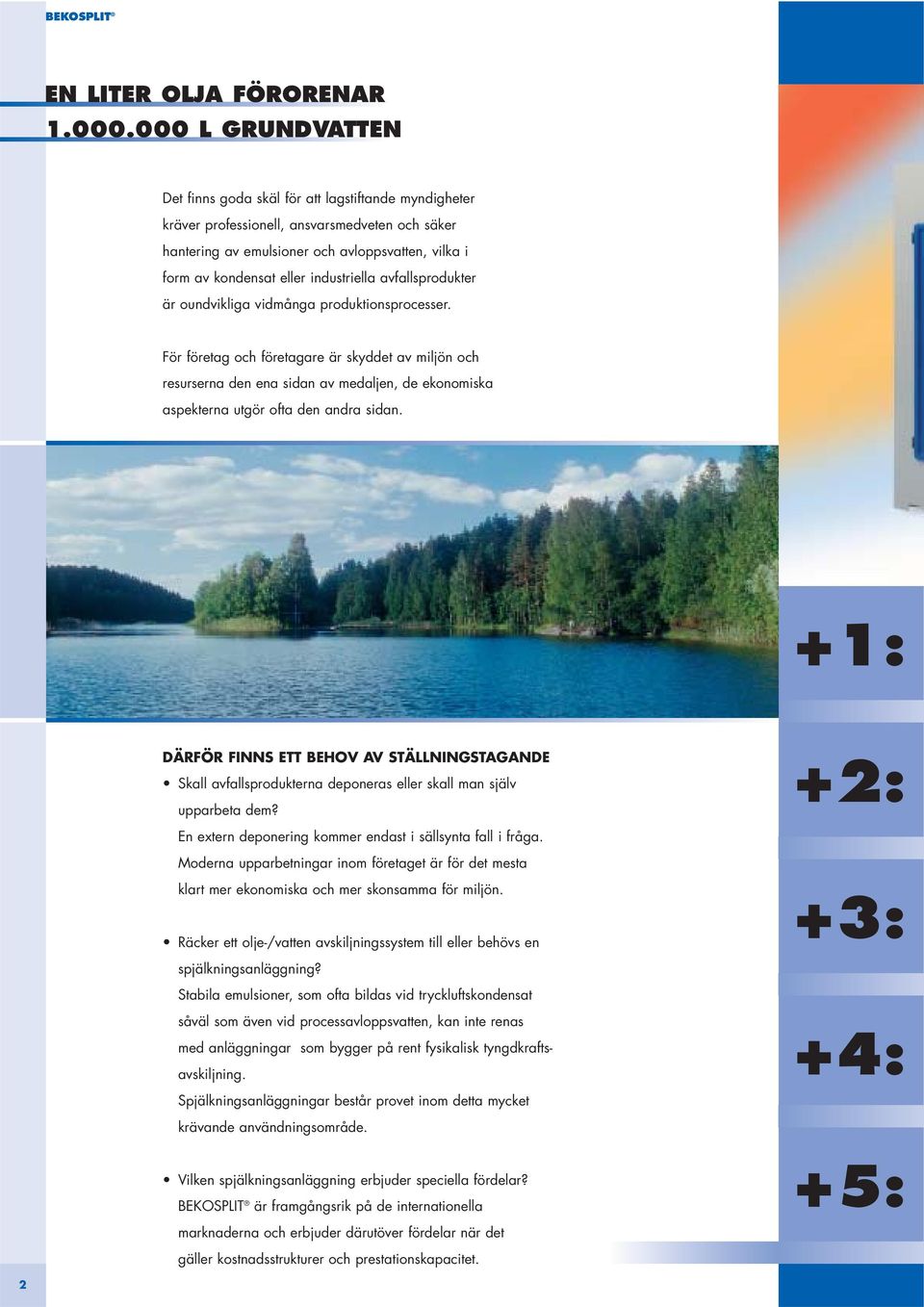

2 EN LITER OLJA FÖRORENAR L GRUNDVATTEN Det finns goda skäl för att lagstiftande myndigheter kräver professionell, ansvarsmedveten och säker hantering av emulsioner och avloppsvatten, vilka i form av kondensat eller industriella avfallsprodukter är oundvikliga vidmånga produktionsprocesser. För företag och företagare är skyddet av miljön och resurserna den ena sidan av medaljen, de ekonomiska aspekterna utgör ofta den andra sidan. +1: DÄRFÖR FINNS ETT BEHOV AV STÄLLNINGSTAGANDE Skall avfallsprodukterna deponeras eller skall man själv upparbeta dem? En extern deponering kommer endast i sällsynta fall i fråga. Moderna upparbetningar inom företaget är för det mesta klart mer ekonomiska och mer skonsamma för miljön. Räcker ett olje-/vatten avskiljningssystem till eller behövs en spjälkningsanläggning? Stabila emulsioner, som ofta bildas vid tryckluftskondensat såväl som även vid processavloppsvatten, kan inte renas med anläggningar som bygger på rent fysikalisk tyngdkraftsavskiljning. Spjälkningsanläggningar består provet inom detta mycket krävande användningsområde. Vilken spjälkningsanläggning erbjuder speciella fördelar? BEKOSPLIT är framgångsrik på de internationella marknaderna och erbjuder därutöver fördelar när det gäller kostnadsstrukturer och prestationskapacitet. +2: +3: +4: +5: 2

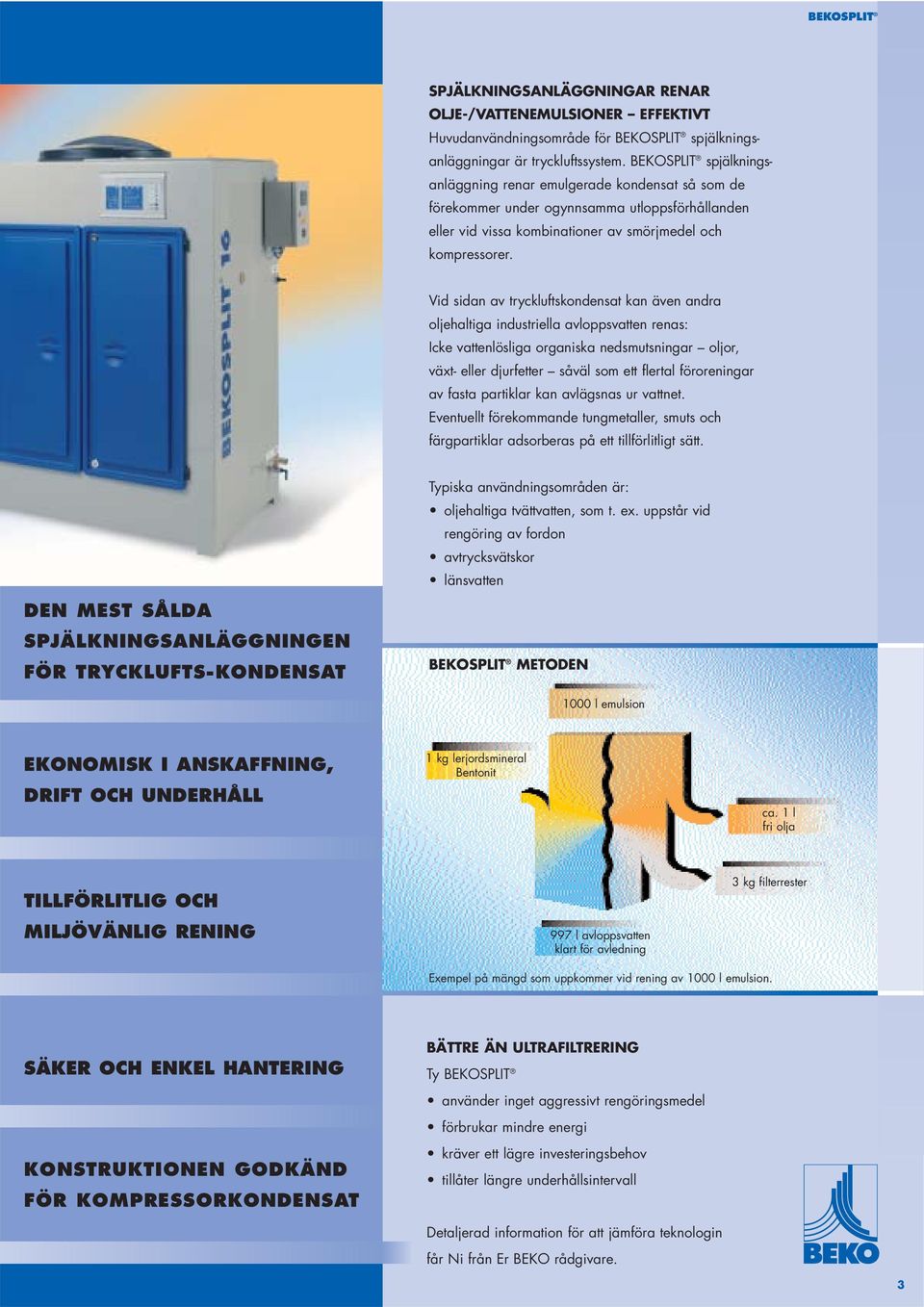

3 SPJÄLKNINGSANLÄGGNINGAR RENAR OLJE-/VATTENEMULSIONER EFFEKTIVT Huvudanvändningsområde för BEKOSPLIT spjälkningsanläggningar är tryckluftssystem. BEKOSPLIT spjälkningsanläggning renar emulgerade kondensat så som de förekommer under ogynnsamma utloppsförhållanden eller vid vissa kombinationer av smörjmedel och kompressorer. Vid sidan av tryckluftskondensat kan även andra oljehaltiga industriella avloppsvatten renas: Icke vattenlösliga organiska nedsmutsningar oljor, växt- eller djurfetter såväl som ett flertal föroreningar av fasta partiklar kan avlägsnas ur vattnet. Eventuellt förekommande tungmetaller, smuts och färgpartiklar adsorberas på ett tillförlitligt sätt. DEN MEST SÅLDA SPJÄLKNINGSANLÄGGNINGEN FÖR TRYCKLUFTS-KONDENSAT Typiska användningsområden är: oljehaltiga tvättvatten, som t. ex. uppstår vid rengöring av fordon avtrycksvätskor länsvatten BEKOSPLIT METODEN 1000 l emulsion EKONOMISK I ANSKAFFNING, DRIFT OCH UNDERHÅLL 1 kg lerjordsmineral Bentonit ca. 1 l fri olja TILLFÖRLITLIG OCH MILJÖVÄNLIG RENING 997 l avloppsvatten klart för avledning 3 kg filterrester Exempel på mängd som uppkommer vid rening av 1000 l emulsion. SÄKER OCH ENKEL HANTERING KONSTRUKTIONEN GODKÄND FÖR KOMPRESSORKONDENSAT BÄTTRE ÄN ULTRAFILTRERING Ty BEKOSPLIT använder inget aggressivt rengöringsmedel förbrukar mindre energi kräver ett lägre investeringsbehov tillåter längre underhållsintervall Detaljerad information för att jämföra teknologin får Ni från Er BEKO rådgivare. 3

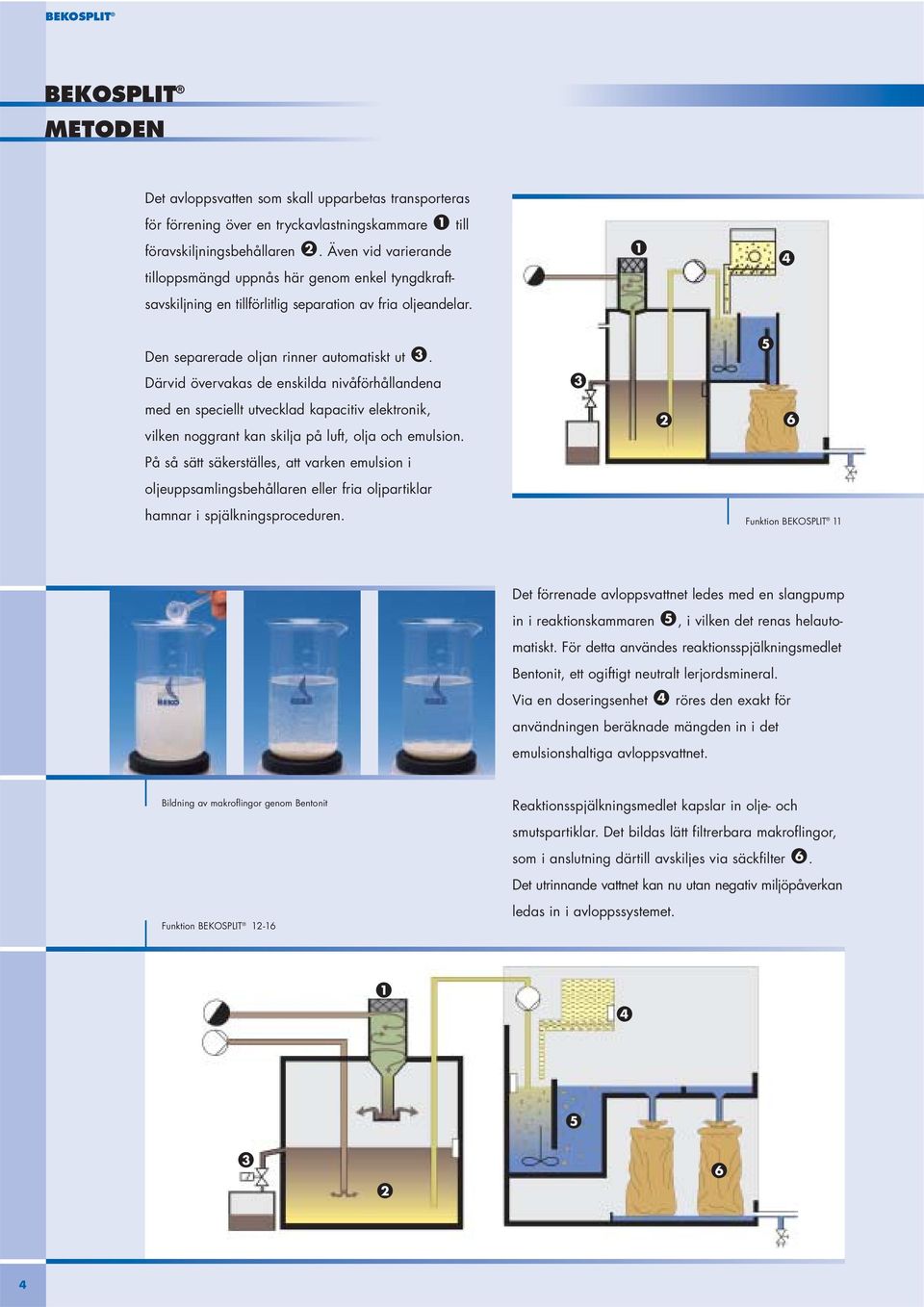

4 BEKOSPLIT METODEN Det avloppsvatten som skall upparbetas transporteras för förrening över en tryckavlastningskammare 1 till föravskiljningsbehållaren 2. Även vid varierande tilloppsmängd uppnås här genom enkel tyngdkraftsavskiljning en tillförlitlig separation av fria oljeandelar. 1 4 Den separerade oljan rinner automatiskt ut 3. 5 Därvid övervakas de enskilda nivåförhållandena 3 med en speciellt utvecklad kapacitiv elektronik, vilken noggrant kan skilja på luft, olja och emulsion. På så sätt säkerställes, att varken emulsion i oljeuppsamlingsbehållaren eller fria oljpartiklar hamnar i spjälkningsproceduren. 2 6 Funktion BEKOSPLIT 11 Det förrenade avloppsvattnet ledes med en slangpump in i reaktionskammaren 5, i vilken det renas helautomatiskt. För detta användes reaktionsspjälkningsmedlet Bentonit, ett ogiftigt neutralt lerjordsmineral. Via en doseringsenhet 4 röres den exakt för användningen beräknade mängden in i det emulsionshaltiga avloppsvattnet. Bildning av makroflingor genom Bentonit Funktion BEKOSPLIT Reaktionsspjälkningsmedlet kapslar in olje- och smutspartiklar. Det bildas lätt filtrerbara makroflingor, som i anslutning därtill avskiljes via säckfilter 6. Det utrinnande vattnet kan nu utan negativ miljöpåverkan ledas in i avloppssystemet

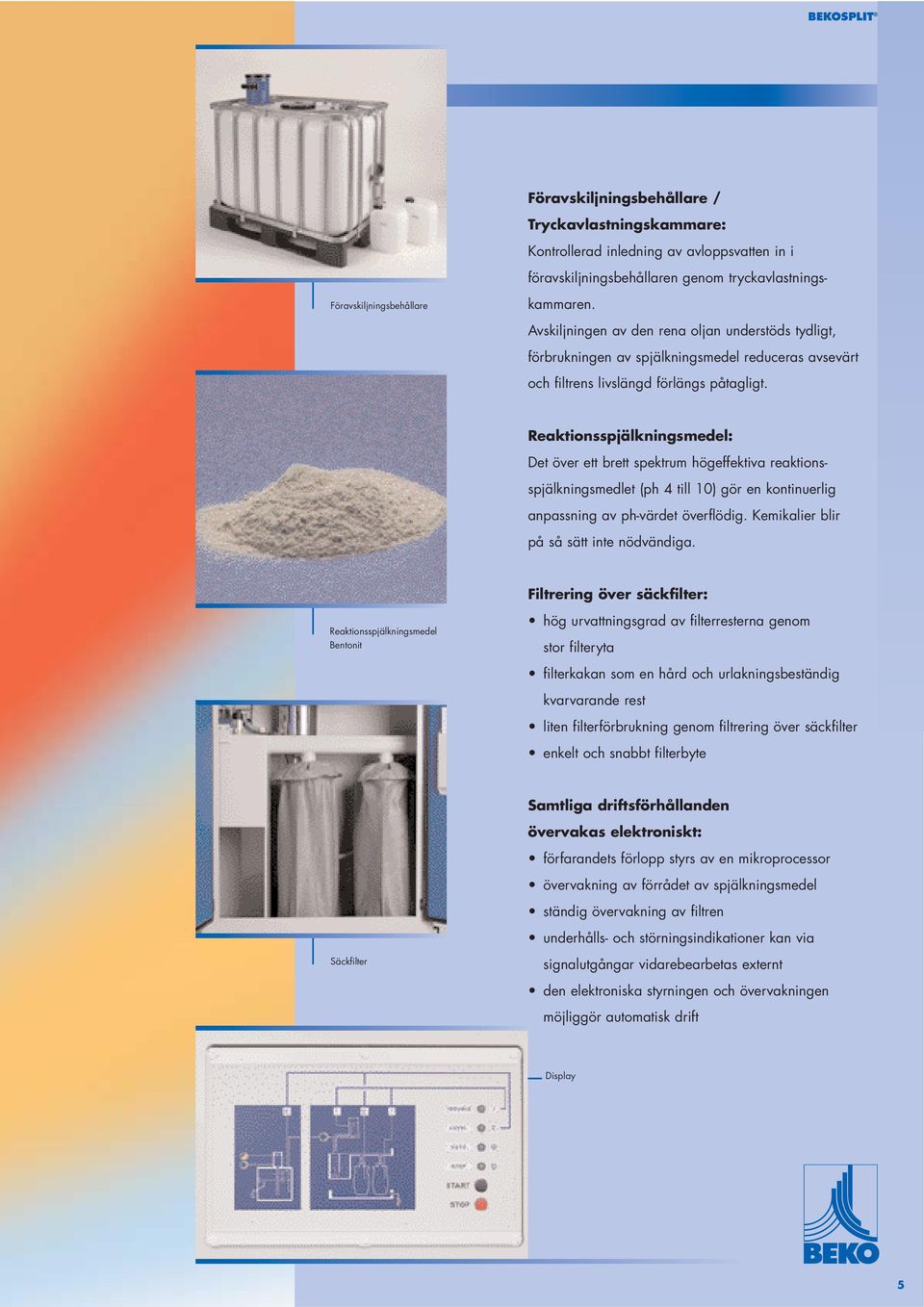

5 Föravskiljningsbehållare Föravskiljningsbehållare / Tryckavlastningskammare: Kontrollerad inledning av avloppsvatten in i föravskiljningsbehållaren genom tryckavlastningskammaren. Avskiljningen av den rena oljan understöds tydligt, förbrukningen av spjälkningsmedel reduceras avsevärt och filtrens livslängd förlängs påtagligt. Reaktionsspjälkningsmedel: Det över ett brett spektrum högeffektiva reaktionsspjälkningsmedlet (ph 4 till 10) gör en kontinuerlig anpassning av ph-värdet överflödig. Kemikalier blir på så sätt inte nödvändiga. Filtrering över säckfilter: Reaktionsspjälkningsmedel Bentonit hög urvattningsgrad av filterresterna genom stor filteryta filterkakan som en hård och urlakningsbeständig kvarvarande rest liten filterförbrukning genom filtrering över säckfilter enkelt och snabbt filterbyte Samtliga driftsförhållanden övervakas elektroniskt: förfarandets förlopp styrs av en mikroprocessor övervakning av förrådet av spjälkningsmedel ständig övervakning av filtren underhålls- och störningsindikationer kan via Säckfilter signalutgångar vidarebearbetas externt den elektroniska styrningen och övervakningen möjliggör automatisk drift Display 5

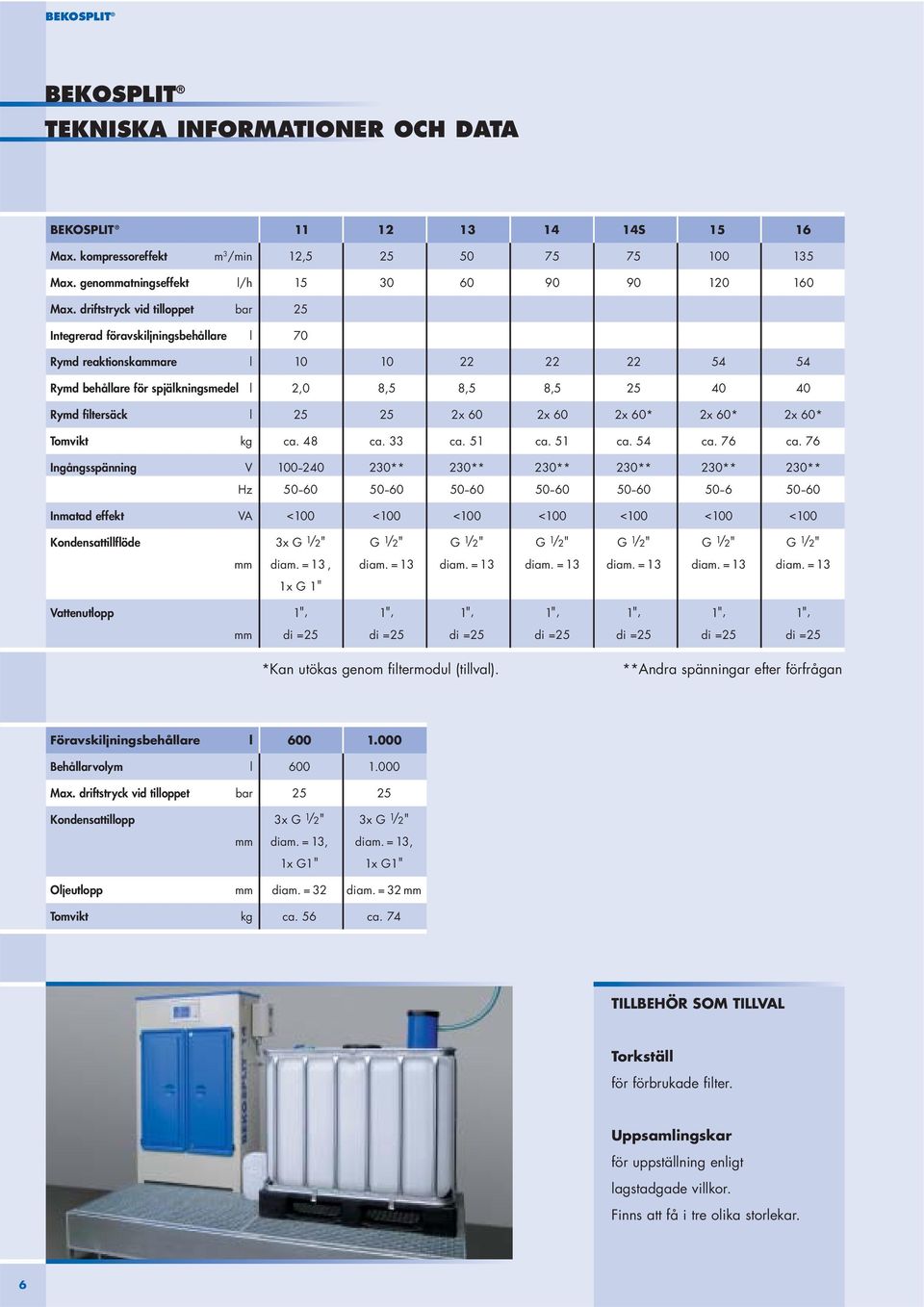

6 BEKOSPLIT TEKNISKA INFORMATIONER OCH DATA BEKOSPLIT S Max. kompressoreffekt m 3 /min 12, Max. genommatningseffekt l/h Max. driftstryck vid tilloppet bar 25 Integrerad föravskiljningsbehållare l 70 Rymd reaktionskammare l Rymd behållare för spjälkningsmedel l 2,0 8,5 8,5 8, Rymd filtersäck l x 60 2x 60 2x 60* 2x 60* 2x 60* Tomvikt kg ca. 48 ca. 33 ca. 51 ca. 51 ca. 54 ca. 76 ca. 76 Ingångsspänning V ** 230** 230** 230** 230** 230** Hz Inmatad effekt VA <100 <100 <100 <100 <100 <100 <100 Kondensattillflöde 3x G 1 / 2 " G 1 / 2 " G 1 / 2 " G 1 / 2 " G 1 / 2 " G 1 / 2 " G 1 / 2 " mm diam. = 13, diam. = 13 diam. = 13 diam. = 13 diam. = 13 diam. = 13 diam. = 13 1x G 1" Vattenutlopp 1", 1", 1", 1", 1", 1", 1", mm di =25 di =25 di =25 di =25 di =25 di =25 di =25 *Kan utökas genom filtermodul (tillval). **Andra spänningar efter förfrågan Föravskiljningsbehållare l Behållarvolym l Max. driftstryck vid tilloppet bar Kondensattillopp 3x G 1 / 2" 3x G 1 / 2" mm diam. = 13, diam. = 13, 1x G1" 1x G1" Oljeutlopp mm diam. = 32 diam. = 32 mm Tomvikt kg ca. 56 ca. 74 TILLBEHÖR SOM TILLVAL Torkställ för förbrukade filter. Uppsamlingskar för uppställning enligt lagstadgade villkor. Finns att få i tre olika storlekar. 6

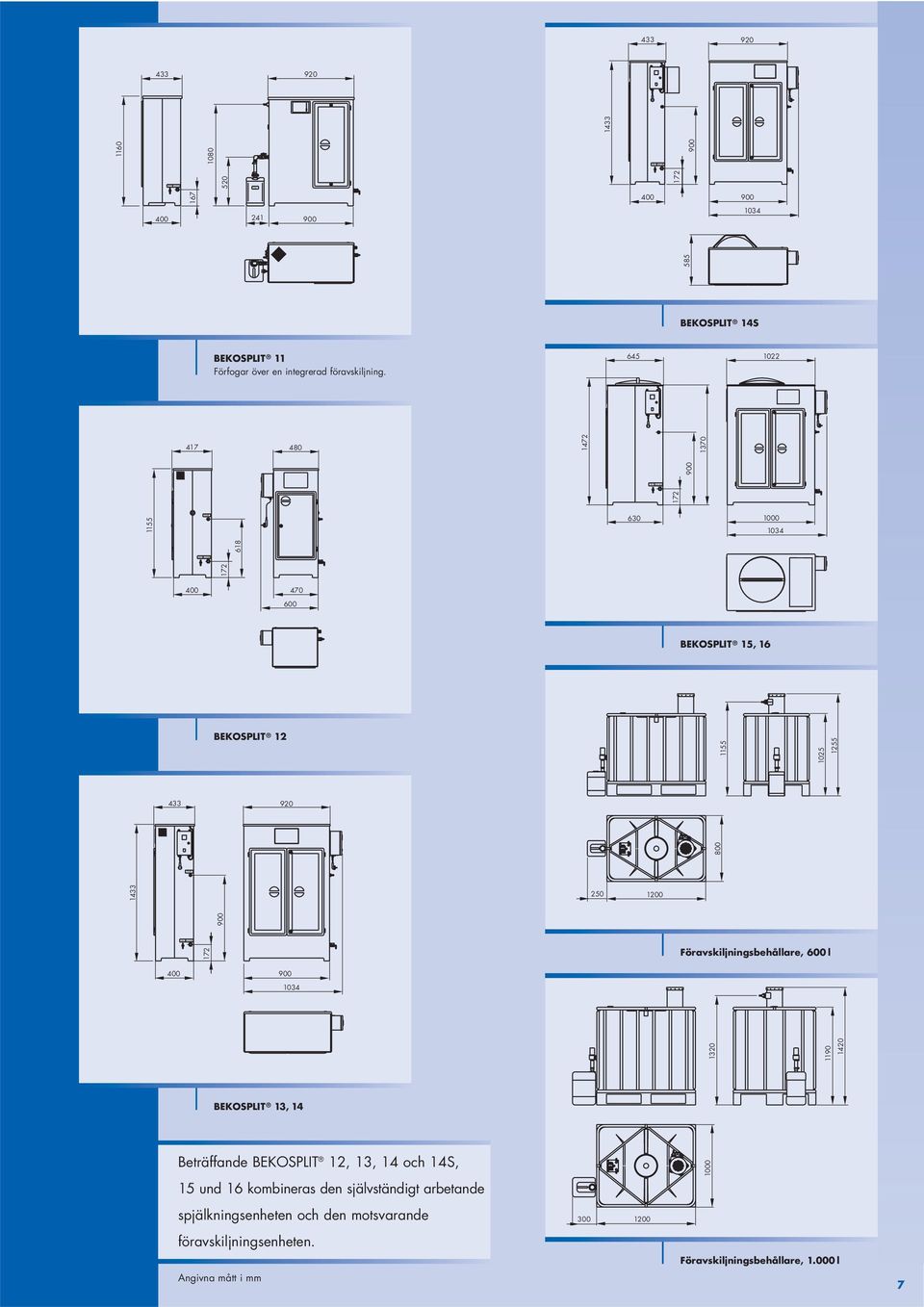

7 TEST WASSER PUMPE TEST WASSER TEST PUMPE WASSER OEL TEST TEST WASSER WASSER BEKOSPLIT 14S BEKOSPLIT 11 Förfogar över en integrerad föravskiljning BEKOSPLIT 15, 16 BEKOSPLIT Föravskiljningsbehållare, 600 l BEKOSPLIT 13, 14 Beträffande BEKOSPLIT 12, 13, 14 och 14S, 15 und 16 kombineras den självständigt arbetande 1000 spjälkningsenheten och den motsvarande föravskiljningsenheten. Föravskiljningsbehållare, l Angivna mått i mm 7

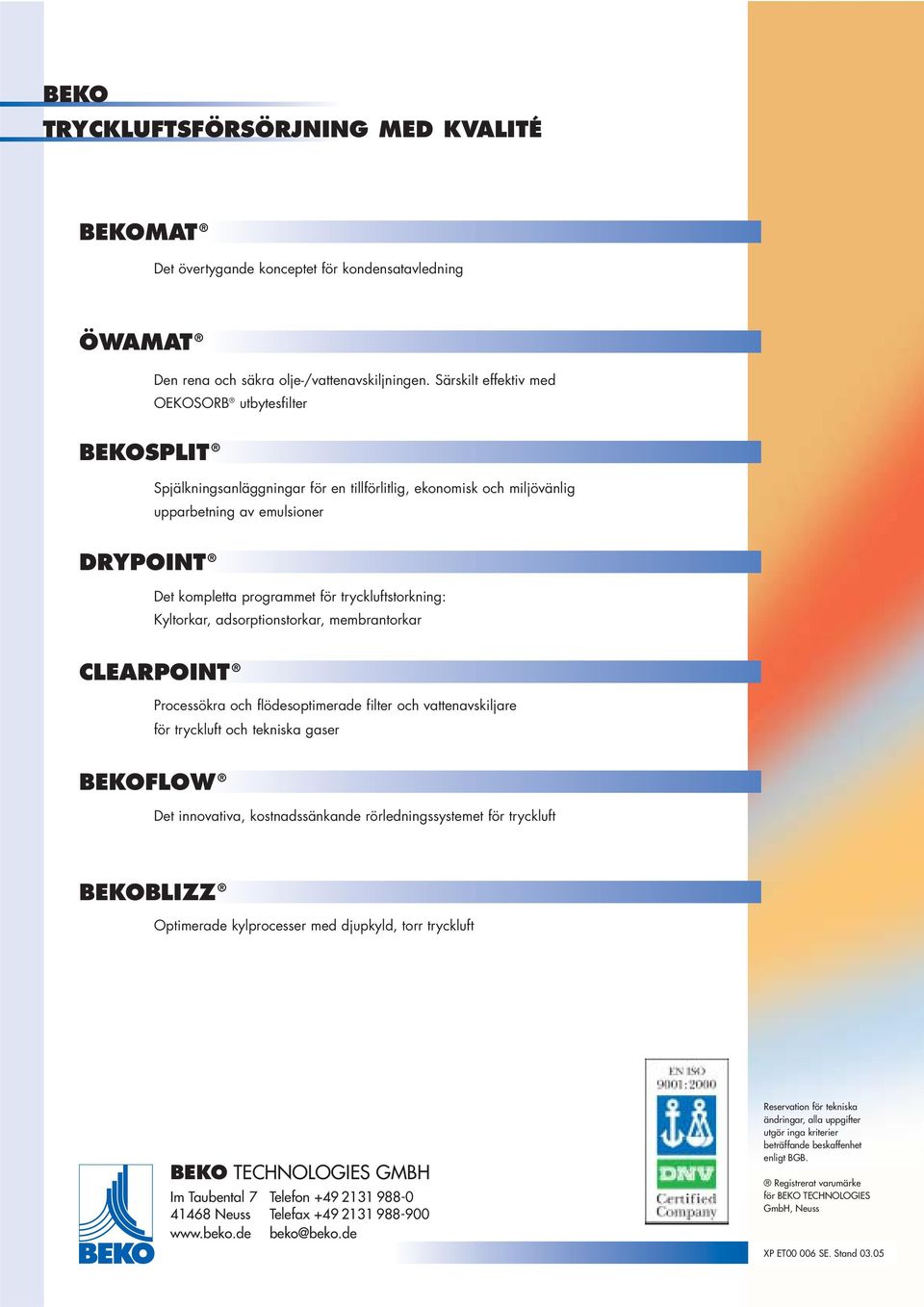

8 BEKO TRYCKLUFTSFÖRSÖRJNING MED KVALITÉ BEKOMAT Det övertygande konceptet för kondensatavledning ÖWAMAT Den rena och säkra olje-/vattenavskiljningen. Särskilt effektiv med OEKOSORB utbytesfilter BEKOSPLIT Spjälkningsanläggningar för en tillförlitlig, ekonomisk och miljövänlig upparbetning av emulsioner DRYPOINT Det kompletta programmet för tryckluftstorkning: Kyltorkar, adsorptionstorkar, membrantorkar CLEARPOINT Processökra och flödesoptimerade filter och vattenavskiljare för tryckluft och tekniska gaser BEKOFLOW Det innovativa, kostnadssänkande rörledningssystemet för tryckluft BEKOBLIZZ Optimerade kylprocesser med djupkyld, torr tryckluft BEKO TECHNOLOGIES GMBH Im Taubental Neuss Telefon Telefax beko@beko.de Reservation för tekniska ändringar, alla uppgifter utgör inga kriterier beträffande beskaffenhet enligt BGB. Registrerat varumärke för BEKO TECHNOLOGIES GmbH, Neuss XP ET SE. Stand 03.05
