1 Montageguide FERMACELL Fibergips

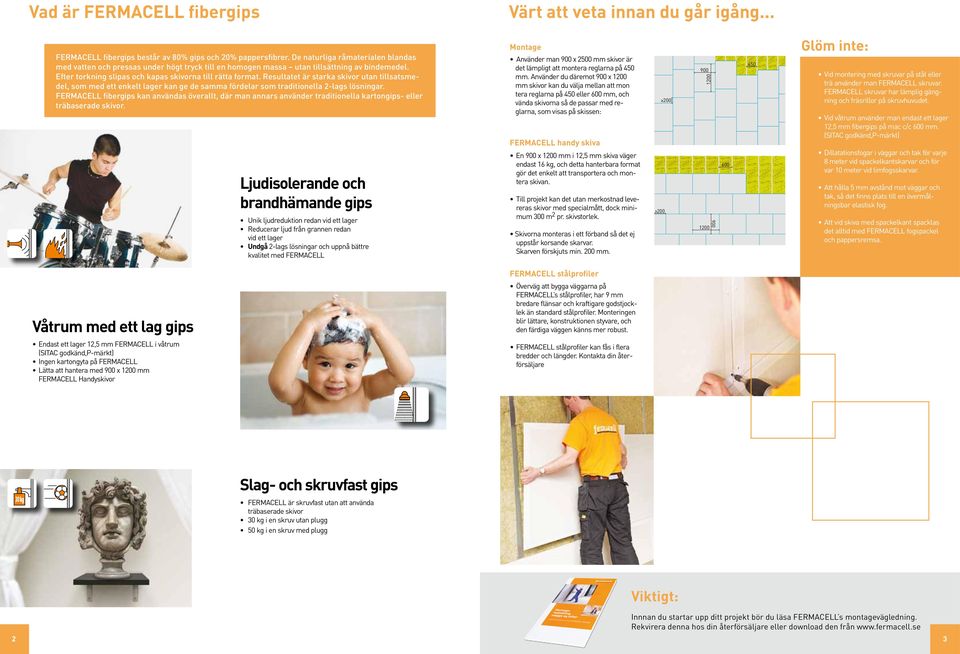

2 Vad är FERMACELL fibergips Värt att veta innan du går igång... FERMACELL fibergips består av 80% gips och 20% pappersfibrer. De naturliga råmaterialen blandas med vatten och pressas under högt tryck till en homogen massa utan tillsättning av bindemedel. Efter torkning slipas och kapas skivorna till rätta format. Resultatet är starka skivor utan tillsatsmedel, som med ett enkelt lager kan ge de samma fördelar som traditionella 2-lags lösningar. FERMACELL fibergips kan användas överallt, där man annars använder traditionella kartongips- eller träbaserade skivor. Ljudisolerande och brandhämande gips Unik ljudreduktion redan vid ett lager Reducerar ljud från grannen redan vid ett lager Undgå 2-lags lösningar och uppnå bättre kvalitet med FERMACELL Montage Använder man 900 x 2500 mm skivor är det lämpligt att montera reglarna på 450 mm. Använder du däremot 900 x 1200 mm skivor kan du välja mellan att mon tera reglarna på 450 eller 00 mm, och vända skivorna så de passar med reglarna, som visas på skissen: FERMACELL handy skiva En 900 x 1200 mm i 12,5 mm skiva väger endast 1 kg, och detta hanterbara format gör det enkelt att transportera och montera skivan. Till projekt kan det utan merkostnad levereras skivor med specialmått, dock minimum 300 m 2 pr. skivstorlek. Skivorna monteras i ett förband så det ej uppstår korsande skarvar. Skarven förskjuts min. 200 mm Glöm inte: Vid montering med skruvar på stål eller trä använder man FERMACELL skruvar. FERMACELL skruvar har lämplig gängning och fräsrillor på skruvhuvudet. Vid våtrum använder man endast ett lager 12,5 mm fibergips på mac c/c 00 mm. (SITAC godkänd,p-märkt) Dillatationsfogar i väggar och tak för varje 8 meter vid spackelkantskarvar och för var 10 meter vid limfogsskarvar. Att hålla 5 mm avstånd mot väggar och tak, så det finns plats till en övermålningsbar elastisk fog. Att vid skiva med spackelkant spacklas det alltid med FERMACELL fogspackel och pappersremsa. FERMACELL stålprofiler Våtrum med ett lag gips Överväg att bygga väggarna på FERMACELL s stålprofiler, har 9 mm bredare flänsar och kraftigare godstjocklek än standard stålprofiler. Monteringen blir lättare, konstruktionen styvare, och den färdiga väggen känns mer robust. Endast ett lager 12,5 mm FERMACELL i våtrum (SITAC godkänd,p-märkt) Ingen kartongyta på FERMACELL Lätta att hantera med 900 x 1200 mm FERMACELL Handyskivor FERMACELL stålprofiler kan fås i flera bredder och längder. Kontakta din återförsäljare Slag- och skruvfast gips FERMACELL är skruvfast utan att använda träbaserade skivor 30 kg i en skruv utan plugg 50 kg i en skruv med plugg 2 Viktigt: Innnan du startar upp ditt projekt bör du läsa FERMACELL s montagevägledning. Rekvirera denna hos din återförsäljare eller download den från 3

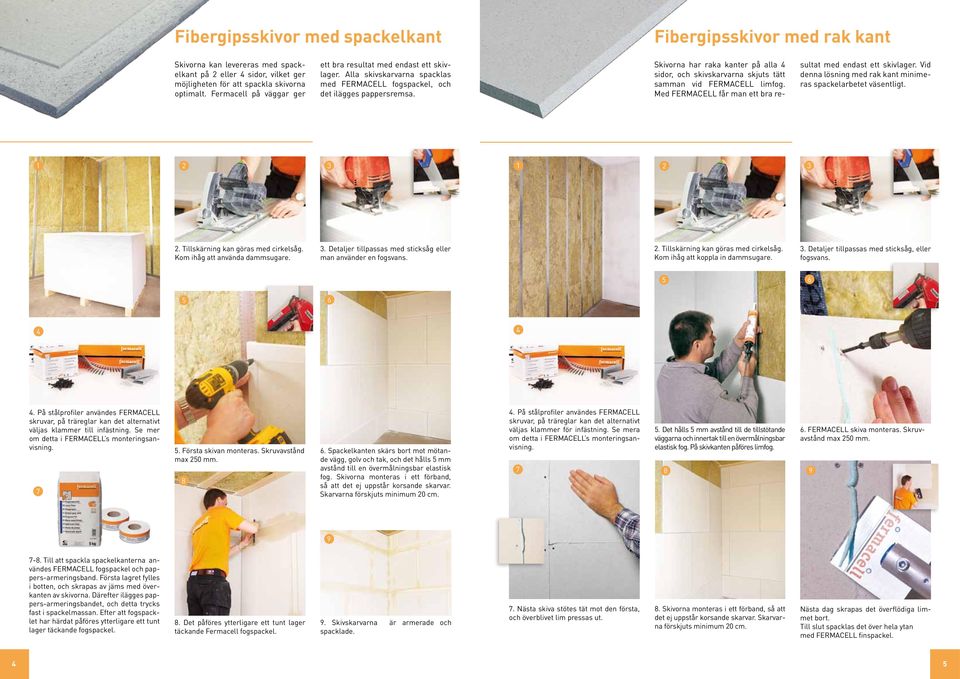

3 Fibergipsskivor med spackelkant Fibergipsskivor med rak kant Skivorna kan levereras med spackelkant på 2 eller 4 sidor, vilket ger möjligheten för att spackla skivorna optimalt. Fermacell på väggar ger ett bra resultat med endast ett skivlager. Alla skivskarvarna spacklas med FERMACELL fogspackel, och det ilägges pappersremsa. Skivorna har raka kanter på alla 4 sidor, och skivskarvarna skjuts tätt samman vid FERMACELL limfog. Med FERMACELL får man ett bra re- sultat med endast ett skivlager. Vid denna lösning med rak kant minimeras spackelarbetet väsentligt Tillskärning kan göras med cirkelsåg. Kom ihåg att använda dammsugare. 3. Detaljer tillpassas med sticksåg eller man använder en fogsvans. 2. Tillskärning kan göras med cirkelsåg. Kom ihåg att koppla in dammsugare. 3. Detaljer tillpassas med sticksåg, eller fogsvans På stålprofiler användes FERMACELL skruvar, på träreglar kan det alternativt väljas klammer till infästning. Se mer om detta i FERMACELL s monteringsanvisning Första skivan monteras. Skruvavstånd max 250 mm. 8. Spackelkanten skärs bort mot mötande vägg, golv och tak, och det hålls 5 mm avstånd till en övermålningsbar elastisk fog. Skivorna monteras i ett förband, så att det ej uppstår korsande skarvar. Skarvarna förskjuts minimum 20 cm. 4. På stålprofiler användes FERMACELL skruvar, på träreglar kan det alternativt väljas klammer för infästning. Se mera om detta i FERMACELL s monteringsanvisning. 5. Det hålls 5 mm avstånd till de tillstötande väggarna och innertak till en övermålningsbar elastisk fog. På skivkanten påföres limfog FERMACELL skiva monteras. Skruvavstånd max 250 mm Till att spackla spackelkanterna användes FERMACELL fogspackel och pappers-armeringsband. Första lagret fylles i botten, och skrapas av jäms med överkanten av skivorna. Därefter ilägges pappers-armeringsbandet, och detta trycks fast i spackelmassan. Efter att fogspacklet har härdat påföres ytterligare ett tunt lager täckande fogspackel. 8. Det påföres ytterligare ett tunt lager täckande Fermacell fogspackel. 9. Skivskarvarna är armerade och spacklade. 7. Nästa skiva stötes tät mot den första, och överblivet lim pressas ut. 8. Skivorna monteras i ett förband, så att det ej uppstår korsande skarvar. Skarvarna förskjuts minimum 20 cm. Nästa dag skrapas det överflödiga limmet bort. Till slut spacklas det över hela ytan med FERMACELL finspackel. 4 5

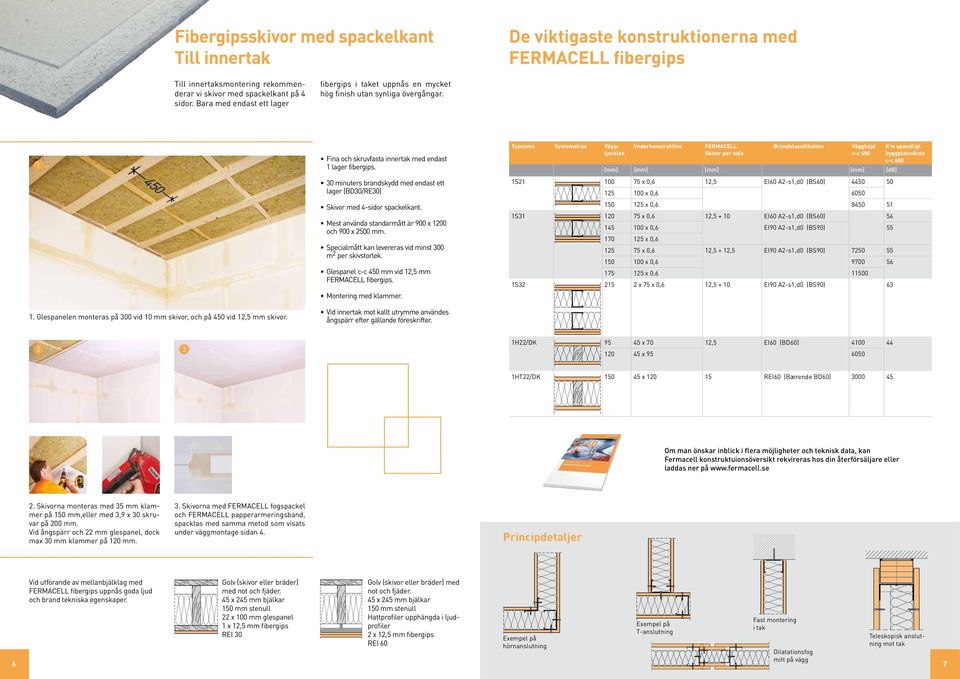

4 Fibergipsskivor med spackelkant Till innertak De viktigaste konstruktionerna med FERMACELL fibergips Till innertaksmontering rekommenderar vi skivor med spackelkant på 4 sidor. Bara med endast ett lager fibergips i taket uppnås en mycket hög finish utan synliga övergångar Glespanelen monteras på 300 vid 10 mm skivor, och på 450 vid 12,5 mm skivor. Fina och skruvfasta innertak med endast 1 lager fibergips. 30 minuters brandskydd med endast ett lager (BD30/RE30) Skivor med 4-sidor spackelkant. Mest använda standarmått är 900 x 1200 och 900 x 2500 mm. Specialmått kan levereras vid minst 300 m 2 per skivstorlek. Glespanel c-c 450 mm vid 12,5 mm FERMACELL fibergips. Montering med klammer. Vid innertak mot kallt utrymme användes ångspärr efter gällande föreskrifter. Typnamn Systemskiss Vägg- Underkonstruktion FERMACELL Brandklassifikation Vägghöjd R w uppnåligt tjocklek Skivor per sida c-c 00 byggplatsvärde c-c 00 [mm] [mm] [mm] [mm] [db] 1S x 0, 12,5 EI0 A2-s1,d0 (BS0) x 0, x 0, S x 0, 12, EI0 A2-s1,d0 (BS0) x 0, EI90 A2-s1,d0 (BS90) x 0, x 0, 12,5 + 12,5 EI90 A2-s1,d0 (BS90) x 0, x 0, S x 75 x 0, 12, EI90 A2-s1,d0 (BS90) H22/DK x 70 12,5 EI0 (BD0) x HT22/DK x REI0 (Bærende BD0) Om man önskar inblick i flera möjligheter och teknisk data, kan Fermacell konstruktuionsöversikt rekvireras hos din återförsäljare eller laddas ner på 18 mm 12,5 mm 10 mm 2. Skivorna monteras H2O med 35 mm fibergips klammer på 150 mm,eller med 3,9 x 30 skruvar på 200 mm. Vid ångspärr och 22 mm glespanel, dock PUDS max 30 mm klammer på 120 mm. 18 mm 12,5 mm 10 mm 3. Skivorna med FERMACELL fogspackel och FERMACELL papperarmeringsband, spacklas med samma metod som visats under väggmontage sidan 4. Principdetaljer r stenuld træ profiler stål profiler 120 mm profil 45x95 45x profil 120 profil Vid utförande av mellanbjälklag med Golv (skivor eller bräder) Golv (skivor eller bräder) med 45x70 FERMACELL fibergips uppnås goda ljud med not och fjäder. not och fjäder. 95 mm 45x45 och brand tekniska egenskaper. 45 x 245 mm bjälkar 45 x 245 mm bjälkar 30x mm stenull 150 mm stenull 45x x 100 mm glespanel Hattprofiler upphängda i ljudprofiler Exempel på Fast montering 1 x 12,5 mm fibergips i tak REI 30 2 x 12,5 mm fibergips T-anslutning Exempel på Teleskopisk anslutning mot tak REI 0 hörnanslutning Dilatationsfog mitt på vägg 7
