1 Fettutrustning 3

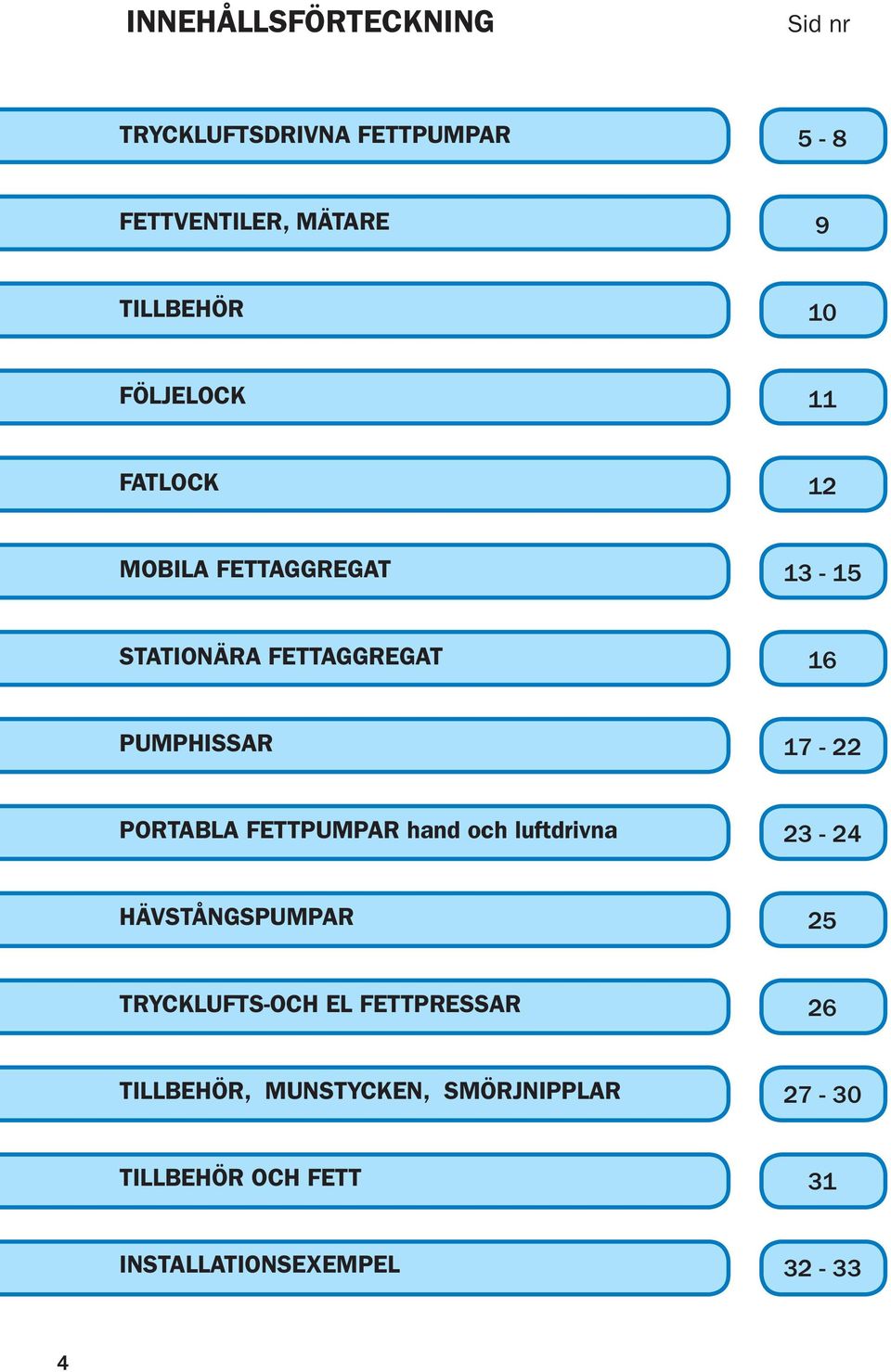

2 INNEHÅLLSFÖRTECKNING Sid nr TRYCKLUFTSDRIVNA FETTPUMPAR 5-8 FETTVENTILER, MÄTARE 9 TILLBEHÖR 10 FÖLJELOCK 11 FATLOCK 12 MOBILA FETTAGGREGAT STATIONÄRA FETTAGGREGAT 16 PUMPHISSAR PORTABLA FETTPUMPAR hand och luftdrivna HÄVSTÅNGSPUMPAR 25 TRYCKLUFTS-OCH EL FETTPRESSAR 26 TILLBEHÖR, MUNSTYCKEN, SMÖRJNIPPLAR TILLBEHÖR OCH FETT 31 INSTALLATIONSEXEMPEL

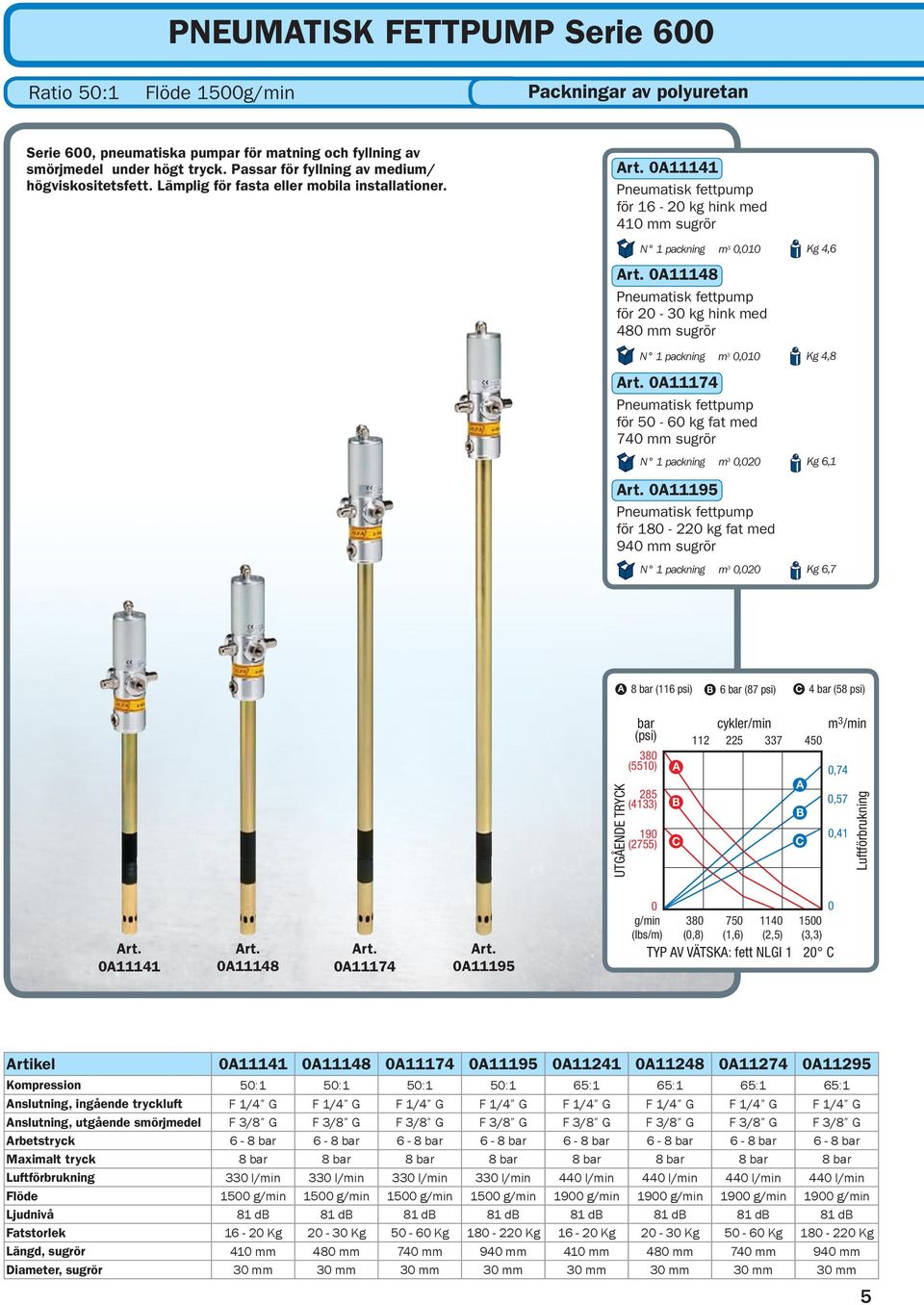

3 PNEUMATISK FETTPUMP Serie 600 Ratio 50:1 Flöde 1500g/min Packningar av polyuretan Serie 600, pneumatiska pumpar för matning och fyllning av smörjmedel under högt tryck. Passar för fyllning av medium/ högviskositetsfett. Lämplig för fasta eller mobila installationer. 0A11141 Pneumatisk fettpump för kg hink med 410 mm sugrör N 1 packning m 3 0,010 Kg 4,6 0A11148 Pneumatisk fettpump för kg hink med 480 mm sugrör N 1 packning m 3 0,010 Kg 4,8 0A11174 Pneumatisk fettpump för kg fat med 740 mm sugrör N 1 packning m 3 0,020 Kg 6,1 0A11195 Pneumatisk fettpump för kg fat med 940 mm sugrör N 1 packning m 3 0,020 Kg 6,7 A 8 bar (116 psi) B 6 bar (87 psi) C 4 bar (58 psi) UTGÅENDE TRYCK bar (psi) 380 (5510) 285 (4133) 190 (2755) A B C cykler/min m 3 /min ,74 A 0,57 B 0,41 C Luftförbrukning 0A A A A g/min (lbs/m) (0,8) (1,6) (2,5) (3,3) TYP AV VÄTSKA: fett NLGI 1 20 C Artikel 0A A A A A A A A11295 Kompression 50:1 50:1 50:1 50:1 65:1 65:1 65:1 65:1 Anslutning, ingående tryckluft F 1/4 G F 1/4 G F 1/4 G F 1/4 G F 1/4 G F 1/4 G F 1/4 G F 1/4 G Anslutning, utgående smörjmedel F 3/8 G F 3/8 G F 3/8 G F 3/8 G F 3/8 G F 3/8 G F 3/8 G F 3/8 G Arbetstryck 6-8 bar 6-8 bar 6-8 bar 6-8 bar 6-8 bar 6-8 bar 6-8 bar 6-8 bar Maximalt tryck 8 bar 8 bar 8 bar 8 bar 8 bar 8 bar 8 bar 8 bar Luftförbrukning 330 l/min 330 l/min 330 l/min 330 l/min 440 l/min 440 l/min 440 l/min 440 l/min Flöde 1500 g/min 1500 g/min 1500 g/min 1500 g/min 1900 g/min 1900 g/min 1900 g/min 1900 g/min Ljudnivå 81 db 81 db 81 db 81 db 81 db 81 db 81 db 81 db Fatstorlek Kg Kg Kg Kg Kg Kg Kg Kg Längd, sugrör 410 mm 480 mm 740 mm 940 mm 410 mm 480 mm 740 mm 940 mm Diameter, sugrör 30 mm 30 mm 30 mm 30 mm 30 mm 30 mm 30 mm 30 mm 5

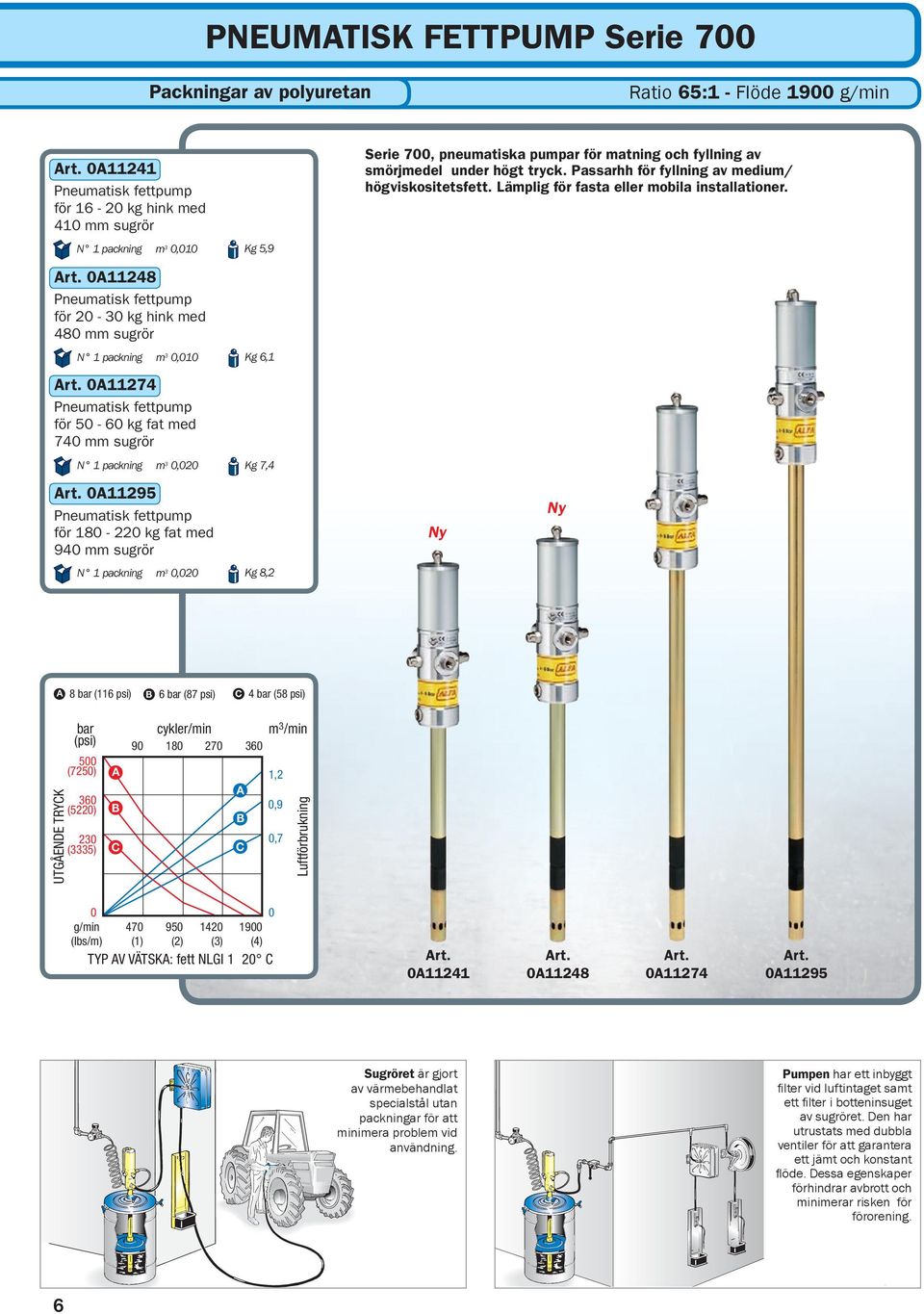

4 PNEUMATISK FETTPUMP Serie 700 Packningar av polyuretan Ratio 65:1 - Flöde 1900 g/min 0A11241 Pneumatisk fettpump för kg hink med 410 mm sugrör N 1 packning m 3 0,010 Kg 5,9 0A11248 Pneumatisk fettpump för kg hink med 480 mm sugrör N 1 packning m 3 0,010 0A11274 Pneumatisk fettpump för kg fat med 740 mm sugrör N 1 packning m 3 0,020 0A11295 Pneumatisk fettpump för kg fat med 940 mm sugrör N 1 packning m 3 0,020 Kg 6,1 Kg 7,4 Kg 8,2 Serie 700, pneumatiska pumpar för matning och fyllning av smörjmedel under högt tryck. Passarhh för fyllning av medium/ högviskositetsfett. Lämplig för fasta eller mobila installationer. Ny Ny A 8 bar (116 psi) B 6 bar (87 psi) C 4 bar (58 psi) UTGÅENDE TRYCK bar (psi) 500 (7250) 360 (5220) 230 (3335) A B C cykler/min m 3 /min ,2 A 0,9 B 0,7 C Luftförbrukning 0 0 g/min (lbs/m) (1) (2) (3) (4) TYP AV VÄTSKA: fett NLGI 1 20 C 0A A A A11295 Sugröret är gjort av värmebehandlat specialstål utan packningar för att minimera problem vid användning. Pumpen har ett inbyggt filter vid luftintaget samt ett filter i botteninsuget av sugröret. Den har utrustats med dubbla ventiler för att garantera ett jämt och konstant flöde. Dessa egenskaper förhindrar avbrott och minimerar risken för förorening. 6

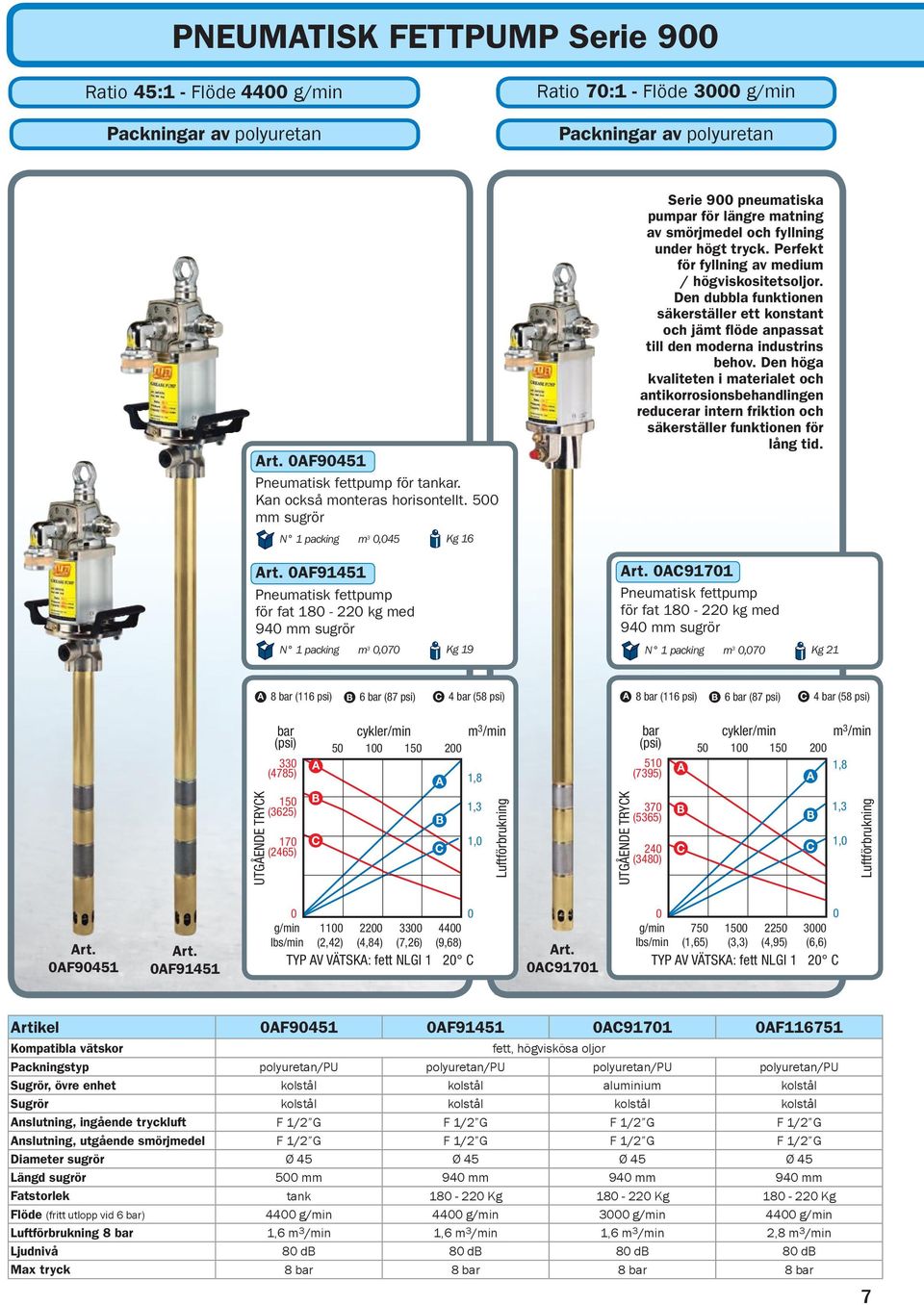

5 PNEUMATISK FETTPUMP Serie 900 Ratio 45:1 - Flöde 4400 g/min Packningar av polyuretan Ratio 70:1 - Flöde 3000 g/min Packningar av polyuretan 0AF90451 Pneumatisk fettpump för tankar. Kan också monteras horisontellt. 500 mm sugrör N 1 packing m 3 0,045 Kg 16 0AF91451 Pneumatisk fettpump för fat kg med 940 mm sugrör N 1 packing m 3 0,070 Kg 19 Serie 900 pneumatiska pumpar för längre matning av smörjmedel och fyllning under högt tryck. Perfekt för fyllning av medium / högviskositetsoljor. Den dubbla funktionen säkerställer ett konstant och jämt flöde anpassat till den moderna industrins behov. Den höga kvaliteten i materialet och antikorrosionsbehandlingen reducerar intern friktion och säkerställer funktionen för lång tid. 0AC91701 Pneumatisk fettpump för fat kg med 940 mm sugrör N 1 packing m 3 0,070 Kg 21 A 8 bar (116 psi) B 6 bar (87 psi) C 4 bar (58 psi) A 8 bar (116 psi) B 6 bar (87 psi) C 4 bar (58 psi) UTGÅENDE TRYCK bar (psi) 330 (4785) 150 (3625) 170 (2465) A B C cykler/min m 3 /min A 1,8 1,3 B 1,0 C Luftförbrukning UTGÅENDE TRYCK bar (psi) 510 (7395) 370 (5365) 240 (3480) A B C cykler/min m 3 /min ,8 A 1,3 B 1,0 C Luftförbrukning 0AF AF g/min lbs/min (2,42) (4,84) (7,26) (9,68) TYP AV VÄTSKA: fett NLGI 1 20 C 0AC g/min lbs/min (1,65) (3,3) (4,95) (6,6) TYP AV VÄTSKA: fett NLGI 1 20 C Artikel 0AF AF AC AF Kompatibla vätskor fett, högviskösa oljor Packningstyp polyuretan/pu polyuretan/pu polyuretan/pu polyuretan/pu Sugrör, övre enhet kolstål kolstål aluminium kolstål Sugrör kolstål kolstål kolstål kolstål Anslutning, ingående tryckluft F 1/2 G F 1/2 G F 1/2 G F 1/2 G Anslutning, utgående smörjmedel F 1/2 G F 1/2 G F 1/2 G F 1/2 G Diameter sugrör Ø 45 Ø 45 Ø 45 Ø 45 Längd sugrör 500 mm 940 mm 940 mm 940 mm Fatstorlek tank Kg Kg Kg Flöde (fritt utlopp vid 6 bar) 4400 g/min 4400 g/min 3000 g/min 4400 g/min Luftförbrukning 8 bar 1,6 m 3 /min 1,6 m 3 /min 1,6 m 3 /min 2,8 m 3 /min Ljudnivå 80 db 80 db 80 db 80 db Max tryck 8 bar 8 bar 8 bar 8 bar 7

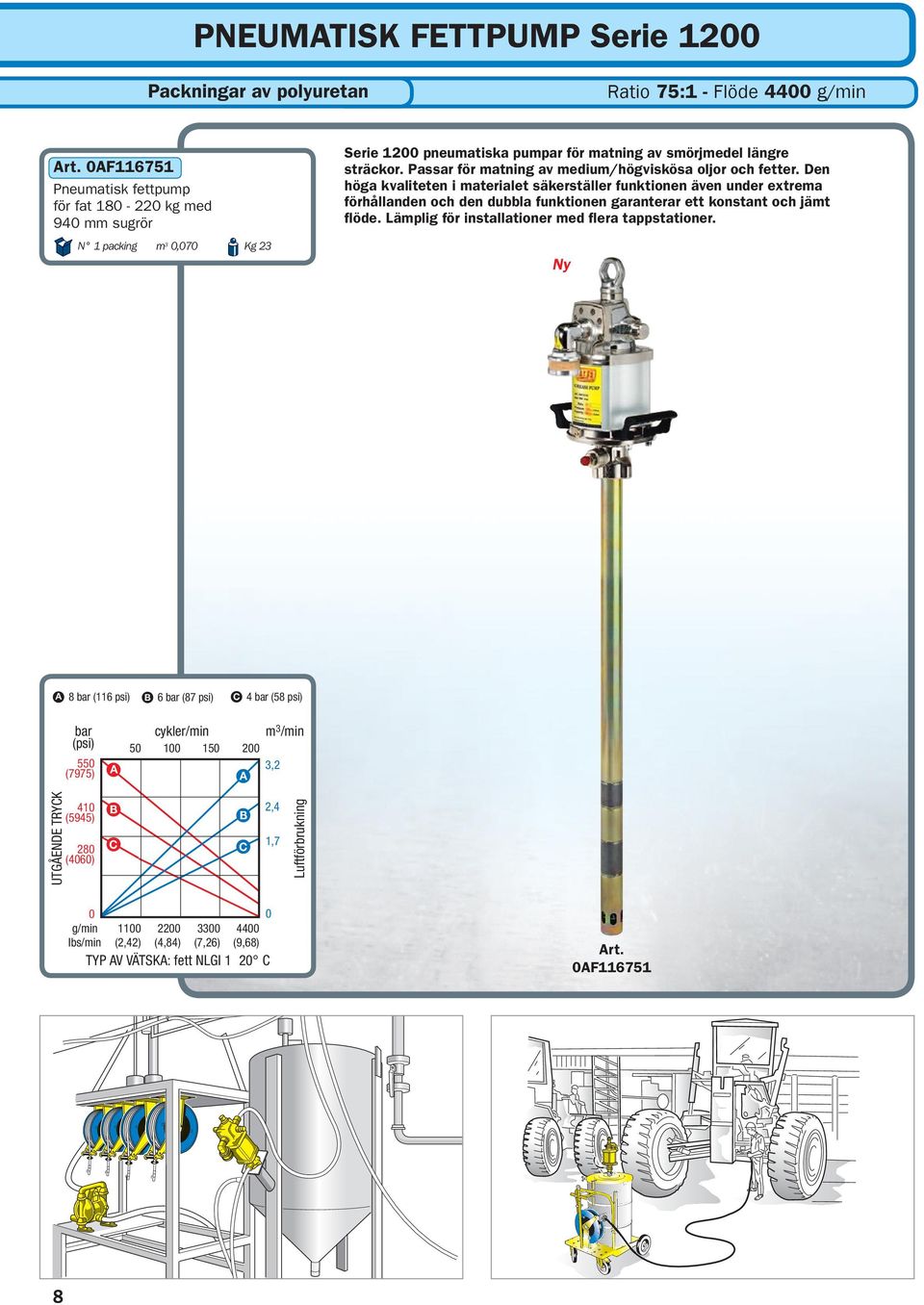

6 PNEUMATISK FETTPUMP Serie 1200 Packningar av polyuretan Ratio 75:1 - Flöde 4400 g/min 0AF Pneumatisk fettpump för fat kg med 940 mm sugrör N 1 packing m 3 0,070 Kg 23 Serie 1200 pneumatiska pumpar för matning av smörjmedel längre sträckor. Passar för matning av medium/högviskösa oljor och fetter. Den höga kvaliteten i materialet säkerställer funktionen även under extrema förhållanden och den dubbla funktionen garanterar ett konstant och jämt flöde. Lämplig för installationer med flera tappstationer. Ny A 8 bar (116 psi) B 6 bar (87 psi) C 4 bar (58 psi) bar (psi) 550 (7975) A cykler/min m 3 /min ,2 A UTGÅENDE TRYCK 410 (5945) 280 (4060) B C B C 2,4 1,7 Luftförbrukning 0 0 g/min lbs/min (2,42) (4,84) (7,26) (9,68) TYP AV VÄTSKA: fett NLGI 1 20 C 0AF

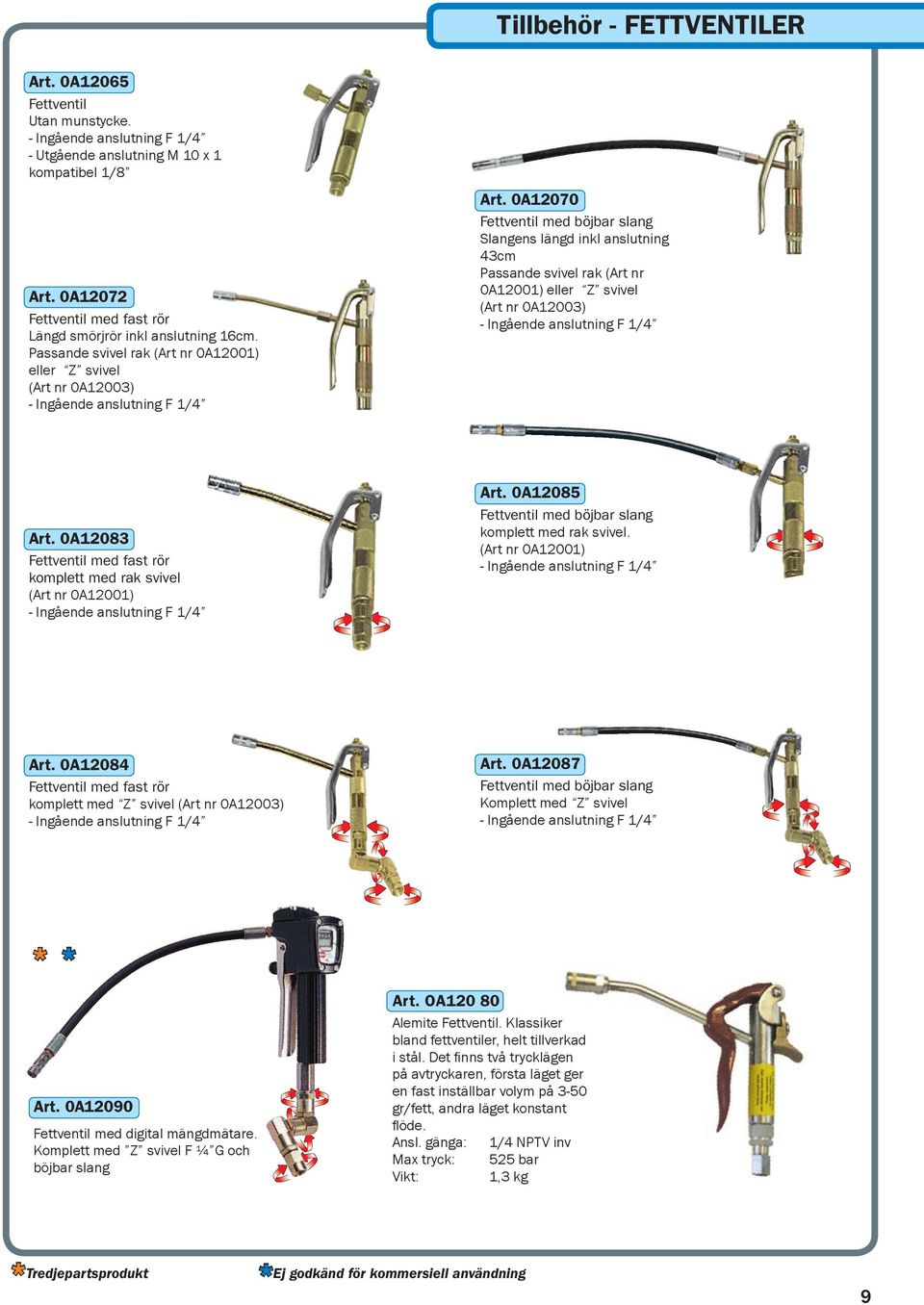

7 Tillbehör - FETTVENTILER 0A12065 Fettventil Utan munstycke. - Ingående anslutning F 1/4 - Utgående anslutning M 10 x 1 kompatibel 1/8 0A12072 Fettventil med fast rör Längd smörjrör inkl anslutning 16cm. Passande svivel rak ( 0A12001) eller Z svivel ( 0A12003) - Ingående anslutning F 1/4 0A12070 Fettventil med böjbar slang Slangens längd inkl anslutning 43cm Passande svivel rak ( 0A12001) eller Z svivel ( 0A12003) - Ingående anslutning F 1/4 0A12083 Fettventil med fast rör komplett med rak svivel ( 0A12001) - Ingående anslutning F 1/4 0A12085 Fettventil med böjbar slang komplett med rak svivel. ( 0A12001) - Ingående anslutning F 1/4 0A12084 Fettventil med fast rör komplett med Z svivel ( 0A12003) - Ingående anslutning F 1/4 0A12087 Fettventil med böjbar slang Komplett med Z svivel - Ingående anslutning F 1/4 * * 0A12090 Fettventil med digital mängdmätare. Komplett med Z svivel F ¼ G och böjbar slang OA Alemite Fettventil. Klassiker bland fettventiler, helt tillverkad i stål. Det finns två trycklägen på avtryckaren, första läget ger en fast inställbar volym på 3-50 gr/fett, andra läget konstant flöde. Ansl. gänga: 1/4 NPTV inv Max tryck: 525 bar Vikt: 1,3 kg Tredjepartsprodukt * * Ej godkänd för kommersiell användning 9

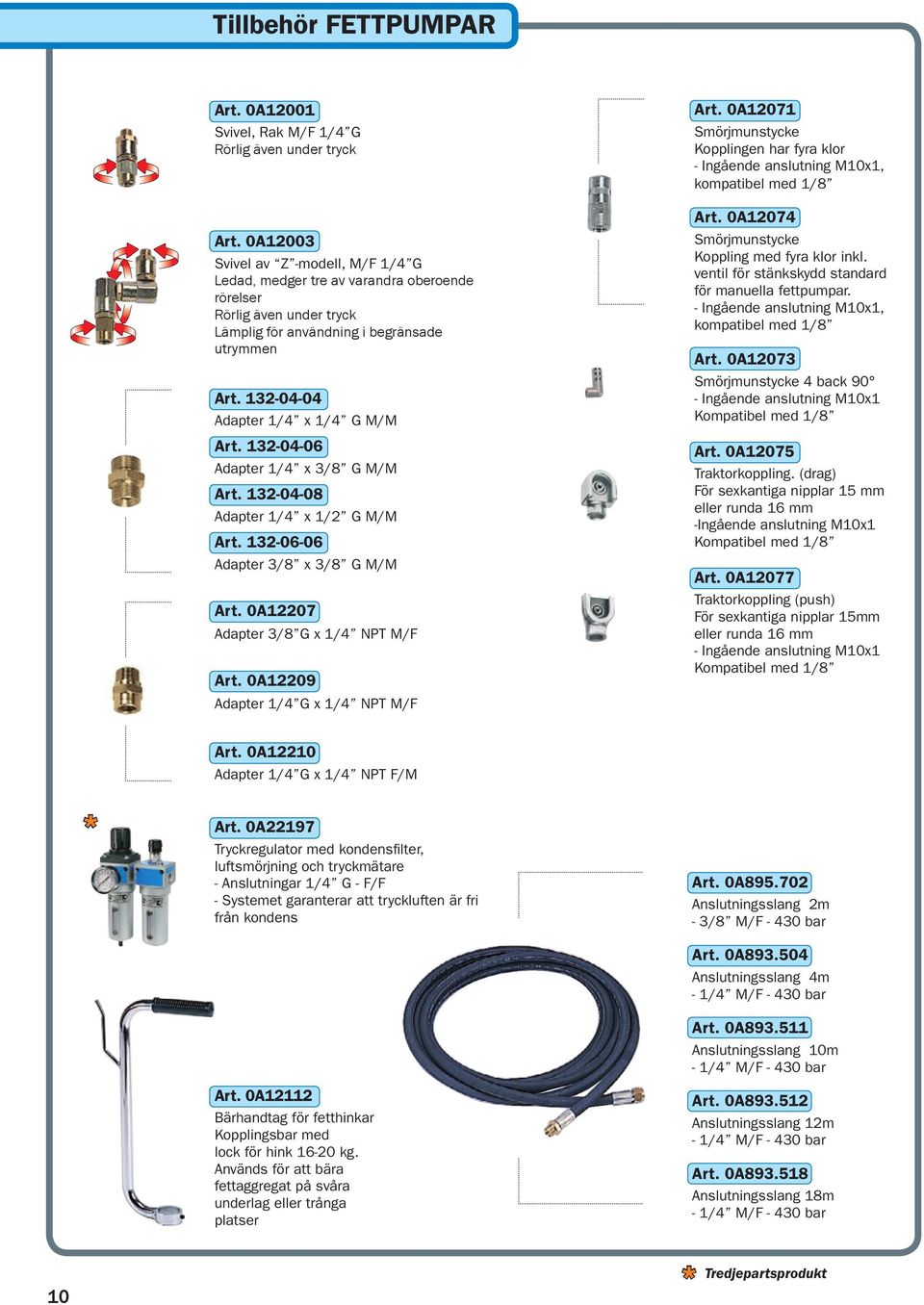

8 Tillbehör FETTPUMPAR 0A12001 Svivel, Rak M/F 1/4 G Rörlig även under tryck 0A12003 Svivel av Z -modell, M/F 1/4 G Ledad, medger tre av varandra oberoende rörelser Rörlig även under tryck Lämplig för användning i begränsade utrymmen Adapter 1/4 x 1/4 G M/M Adapter 1/4 x 3/8 G M/M Adapter 1/4 x 1/2 G M/M Adapter 3/8 x 3/8 G M/M 0A12207 Adapter 3/8 G x 1/4 NPT M/F 0A12209 Adapter 1/4 G x 1/4 NPT M/F 0A12071 Smörjmunstycke Kopplingen har fyra klor - Ingående anslutning M10x1, kompatibel med 1/8 0A12074 Smörjmunstycke Koppling med fyra klor inkl. ventil för stänkskydd standard för manuella fettpumpar. - Ingående anslutning M10x1, kompatibel med 1/8 0A12073 Smörjmunstycke 4 back 90 - Ingående anslutning M10x1 Kompatibel med 1/8 0A12075 Traktorkoppling. (drag) För sexkantiga nipplar 15 mm eller runda 16 mm -Ingående anslutning M10x1 Kompatibel med 1/8 0A12077 Traktorkoppling (push) För sexkantiga nipplar 15mm eller runda 16 mm - Ingående anslutning M10x1 Kompatibel med 1/8 0A12210 Adapter 1/4 G x 1/4 NPT F/M * 0A22197 Tryckregulator med kondensfilter, luftsmörjning och tryckmätare - Anslutningar 1/4 G - F/F - Systemet garanterar att tryckluften är fri från kondens 0A12112 Bärhandtag för fetthinkar Kopplingsbar med lock för hink kg. Används för att bära fettaggregat på svåra underlag eller trånga platser 0A Anslutningsslang 2m - 3/8 M/F bar 0A Anslutningsslang 4m - 1/4 M/F bar 0A Anslutningsslang 10m - 1/4 M/F bar 0A Anslutningsslang 12m - 1/4 M/F bar 0A Anslutningsslang 18m - 1/4 M/F bar 10 * Tredjepartsprodukt

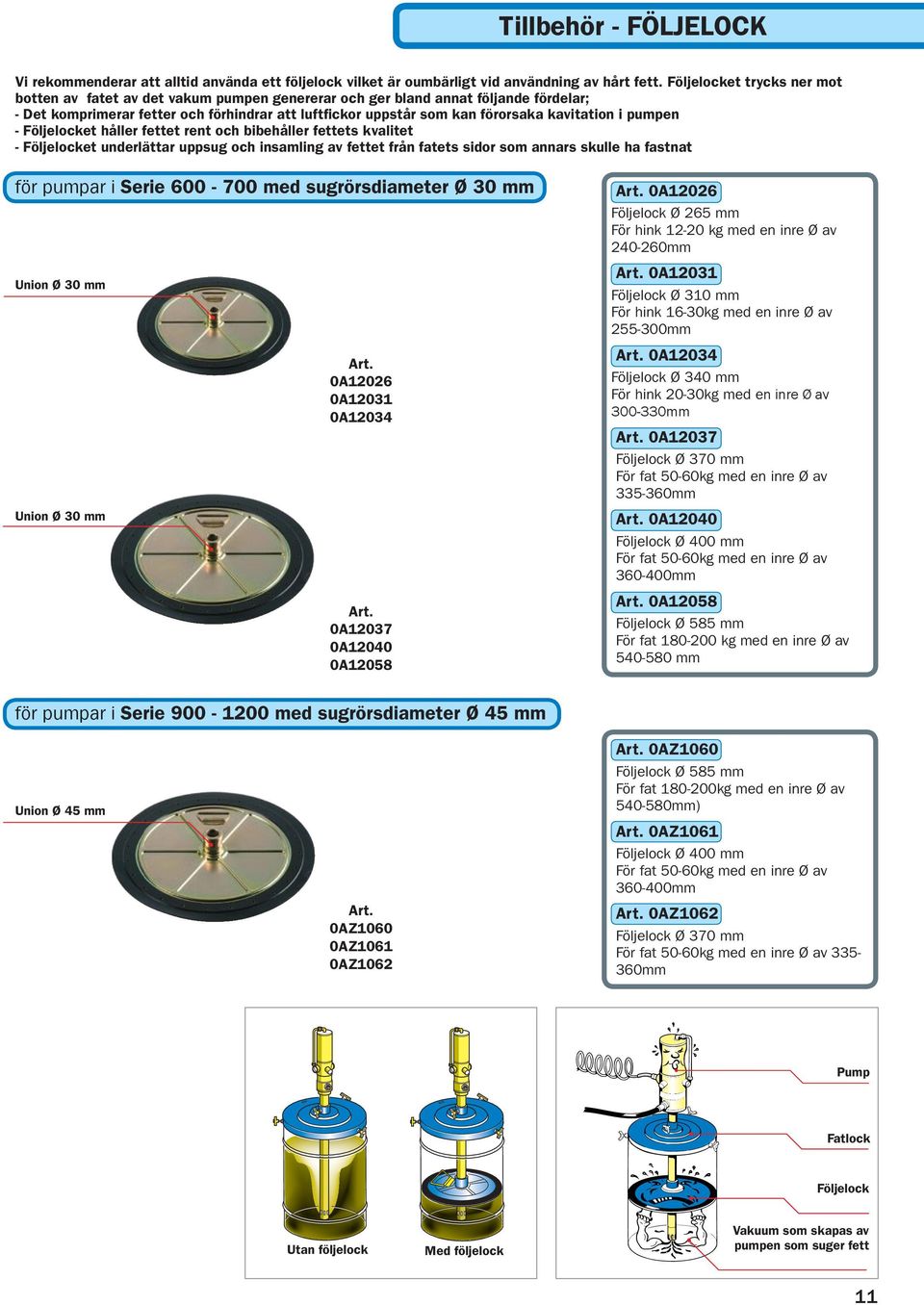

9 Tillbehör - FÖLJELOCK Vi rekommenderar att alltid använda ett följelock vilket är oumbärligt vid användning av hårt fett. Följelocket trycks ner mot botten av fatet av det vakum pumpen genererar och ger bland annat följande fördelar; - Det komprimerar fetter och förhindrar att luftfickor uppstår som kan förorsaka kavitation i pumpen - Följelocket håller fettet rent och bibehåller fettets kvalitet - Följelocket underlättar uppsug och insamling av fettet från fatets sidor som annars skulle ha fastnat för pumpar i Serie med sugrörsdiameter Ø 30 mm Union Ø 30 mm Union Ø 30 mm 0A A A A A A A12026 Följelock Ø 265 mm För hink kg med en inre Ø av mm 0A12031 Följelock Ø 310 mm För hink 16-30kg med en inre Ø av mm 0A12034 Följelock Ø 340 mm För hink 20-30kg med en inre Ø av mm 0A12037 Följelock Ø 370 mm För fat 50-60kg med en inre Ø av mm 0A12040 Följelock Ø 400 mm För fat 50-60kg med en inre Ø av mm 0A12058 Följelock Ø 585 mm För fat kg med en inre Ø av mm för pumpar i Serie med sugrörsdiameter Ø 45 mm Union Ø 45 mm 0AZ1060 0AZ1061 0AZ1062 0AZ1060 Följelock Ø 585 mm För fat kg med en inre Ø av mm) 0AZ1061 Följelock Ø 400 mm För fat 50-60kg med en inre Ø av mm 0AZ1062 Följelock Ø 370 mm För fat 50-60kg med en inre Ø av mm Pump Fatlock Följelock Utan följelock Med följelock Vakuum som skapas av pumpen som suger fett 11

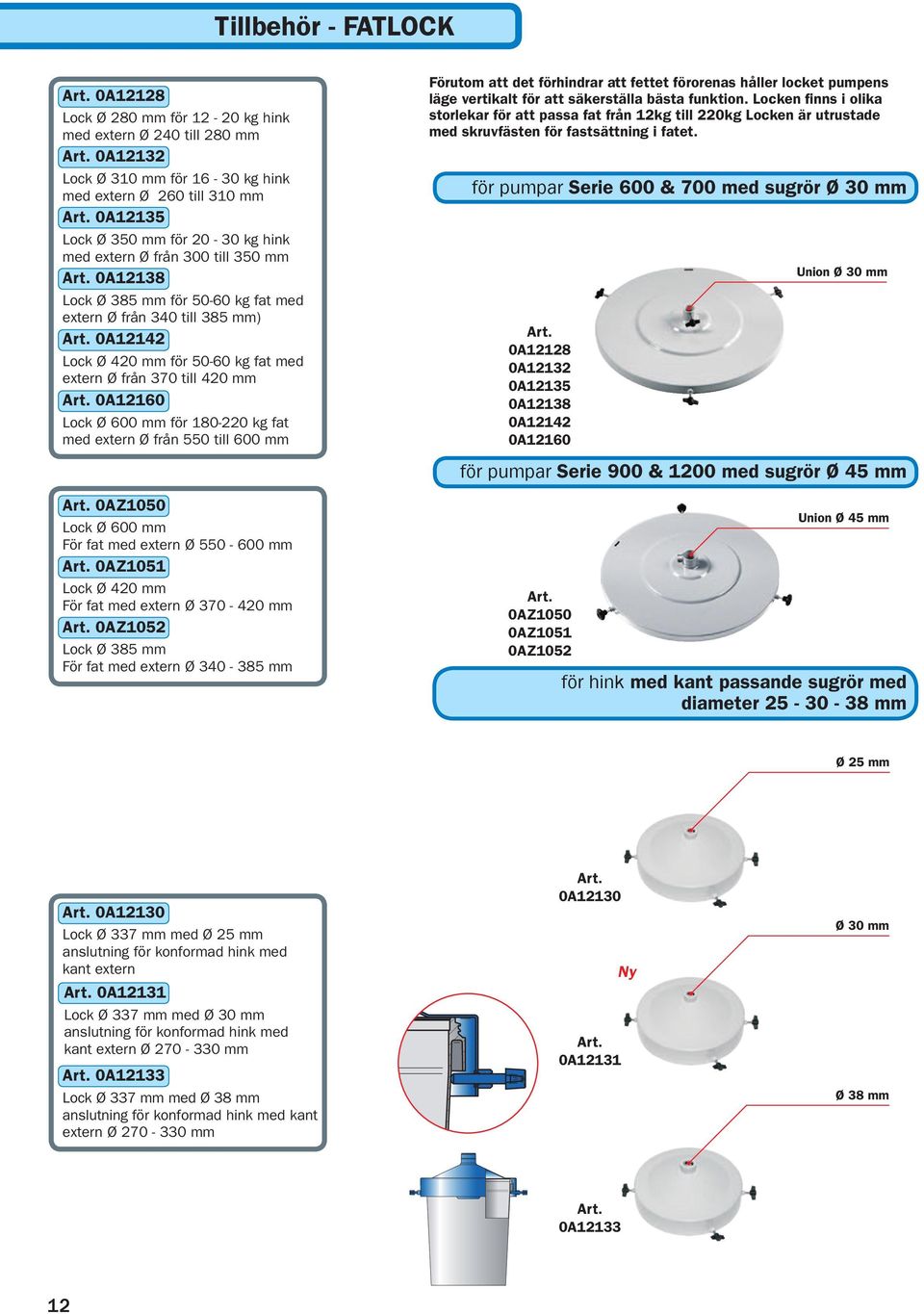

10 Tillbehör - FATLOCK 0A12128 Lock Ø 280 mm för kg hink med extern Ø 240 till 280 mm 0A12132 Lock Ø 310 mm för kg hink med extern Ø 260 till 310 mm 0A12135 Lock Ø 350 mm för kg hink med extern Ø från 300 till 350 mm 0A12138 Lock Ø 385 mm för kg fat med extern Ø från 340 till 385 mm) 0A12142 Lock Ø 420 mm för kg fat med extern Ø från 370 till 420 mm 0A12160 Lock Ø 600 mm för kg fat med extern Ø från 550 till 600 mm Förutom att det förhindrar att fettet förorenas håller locket pumpens läge vertikalt för att säkerställa bästa funktion. Locken finns i olika storlekar för att passa fat från 12kg till 220kg Locken är utrustade med skruvfästen för fastsättning i fatet. för pumpar Serie 600 & 700 med sugrör Ø 30 mm 0A A A A A A12160 Union Ø 30 mm för pumpar Serie 900 & 1200 med sugrör Ø 45 mm 0AZ1050 Lock Ø 600 mm För fat med extern Ø mm 0AZ1051 Lock Ø 420 mm För fat med extern Ø mm 0AZ1052 Lock Ø 385 mm För fat med extern Ø mm 0AZ1050 0AZ1051 0AZ1052 Union Ø 45 mm för hink med kant passande sugrör med diameter mm Ø 25 mm 0A12130 Lock Ø 337 mm med Ø 25 mm anslutning för konformad hink med kant extern 0A12131 Lock Ø 337 mm med Ø 30 mm anslutning för konformad hink med kant extern Ø mm 0A12133 Lock Ø 337 mm med Ø 38 mm anslutning för konformad hink med kant extern Ø mm 0A A12131 Ny Ø 30 mm Ø 38 mm 0A

11 Kompletta SMÖRJUTRUSTNINGAR Smörjaggregat kg Pneumatiska fettpumpar för 18-30kg hink. Praktiska och enkla att hantera och tar liten plats. 0A13027 Bärbart för hink med extern Ø mm, Satsen inkluderar: - 0A11148 pump R 50: g/min adapter 1/4 x 3/8 G M/M - 0A slang 1/4-4 m - 0A12112 bärhandtag - 0A12085 fettventil, enkel svivel - 0A12132 fatlock Ø 310 mm - 0A12031 följelock Ø 310 mm N 2 packing m 3 0,025 Kg 11,4 0A A13027 (för hink kg med Ø från 260 till 300 mm) 0A13029 Monterad på vagn, för hink med extern Ø mm Satsen inkluderar: - 0A11148 pump R 50: g/min - 0A51004 vagn adapter 1/4 x 3/8 G M/M - 0A slang 1/4-4 m - 0A12085 fettventil, enkel svivel - 0A12132 fatlock Ø 310 mm - 0A12031 följelock Ø 310 mm N 3 packing m 3 0,040 Kg 17 0A A A13129 Monterad på vagn, för hink med extern Ø mm Satsen inkluderar: - 0A11148 pump R 50: g/min - 0A51005 vagn adapter 1/4 x 3/8 G M/M - 0A slang 1/4-4 m - 0A12085 fettventil, enkel svivel - 0A12132 fatlock Ø 310 mm - 0A12031 följelock Ø 310 mm N 3 packing m 3 0,040 Kg 18 0A13029 (för hink kg med Ø från 260 till 300 mm) 0A13129 (för hink kg med Ø från 260 till 300 mm) 13

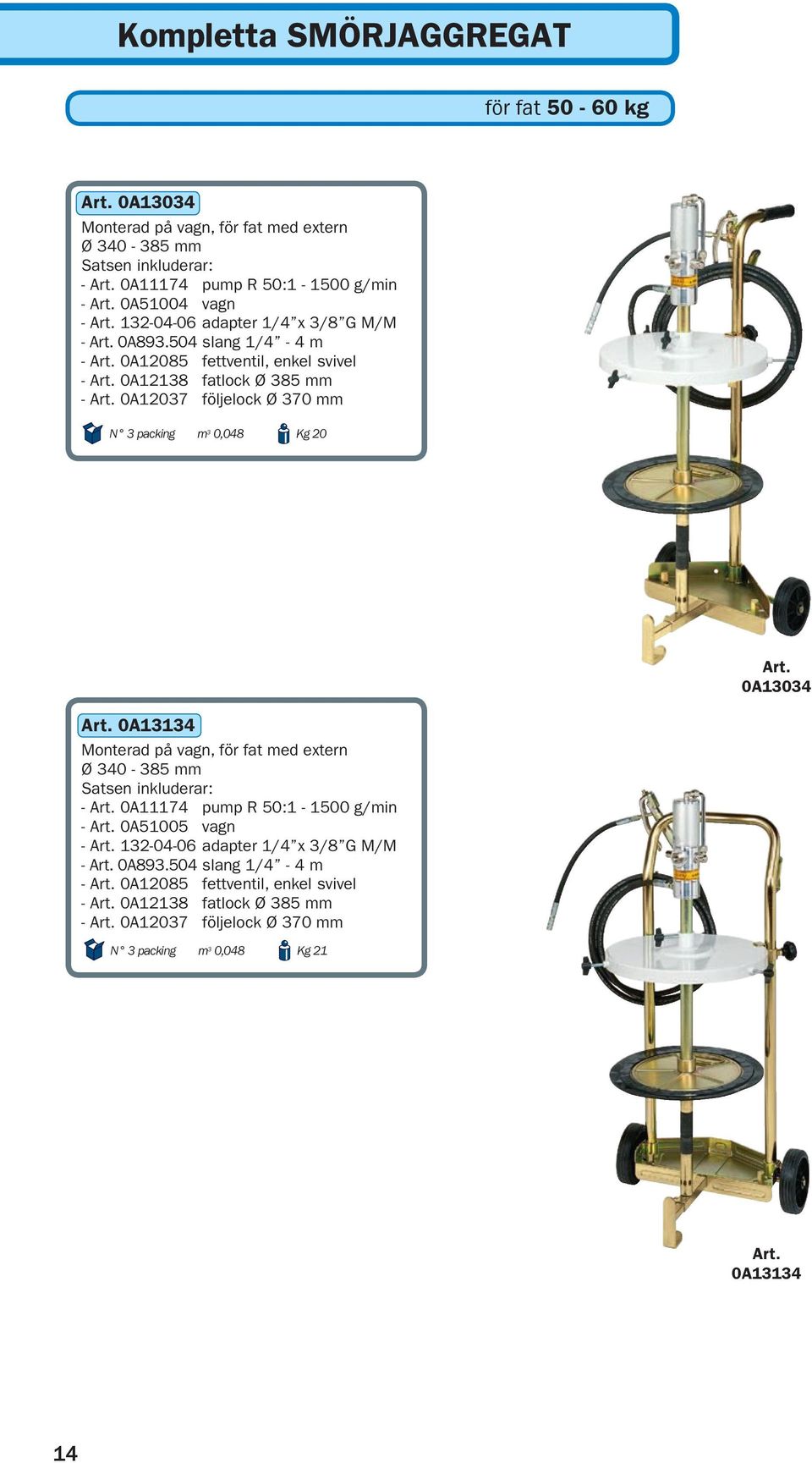

12 Kompletta SMÖRJAGGREGAT för fat kg 0A13034 Monterad på vagn, för fat med extern Ø mm Satsen inkluderar: - 0A11174 pump R 50: g/min - 0A51004 vagn adapter 1/4 x 3/8 G M/M - 0A slang 1/4-4 m - 0A12085 fettventil, enkel svivel - 0A12138 fatlock Ø 385 mm - 0A12037 följelock Ø 370 mm N 3 packing m 3 0,048 Kg 20 0A A13134 Monterad på vagn, för fat med extern Ø mm Satsen inkluderar: - 0A11174 pump R 50: g/min - 0A51005 vagn adapter 1/4 x 3/8 G M/M - 0A slang 1/4-4 m - 0A12085 fettventil, enkel svivel - 0A12138 fatlock Ø 385 mm - 0A12037 följelock Ø 370 mm N 3 packing m 3 0,048 Kg 21 0A

13 Kompletta SMÖRJAGGREGAT för fat kg Ny 0A13070 Fettpump monterad på vagn, för fat med extern Ø mm Satsen inkluderar: - 0A11195 pump R 50: g/min - 0A51001 vagn adapter 1/4 x 3/8 G M/M - 0A slang 1/4-4 m - 0A12085 fettventil - 0A12160 fatlock Ø 600 mm - 0A12058 följelock Ø 585 mm N 3 packing m 3 0,120 Kg 64,2 0A A A13085 Fettpump monterad på vagn, för fat med extern Ø mm, utrustad som 0A13070 men med vagn 0A51010 N 3 packing m 3 0,120 0A13180 Kg 64,2 Fettpump monterad på vagn med slangupprullare, för fat med extern Ø mm, Satsen inkluderar: - 0A11195 pump R 50: g/min - 0A51009 vagn - 0A slang 1/4-1,5 m - 0A slangupprullare 1/4-12 m - 0A12087 fettventil, trippel svivel adapter 3/8 G M/M - 0A12160 fatlock Ø 600-0A12058 följelock Ø 585 N 4 packing m 3 0,234 Kg 85,2 Ny 0A13080 Fettpump monterad på vagn för fat med extern Ø mm, utrustad som 0A13180 med med vagn 0A51010 N 4 packing m 3 0,234 Kg 85,2 0A A13070 för fat kg med Ø från 550 till 600 mm 0A13085 för fat kg med Ø från 550 till 600 mm 0A13180 för fat kg med Ø från 550 till 600 mm 0A13080 för fat kg med Ø från 550 till 600 mm 0A

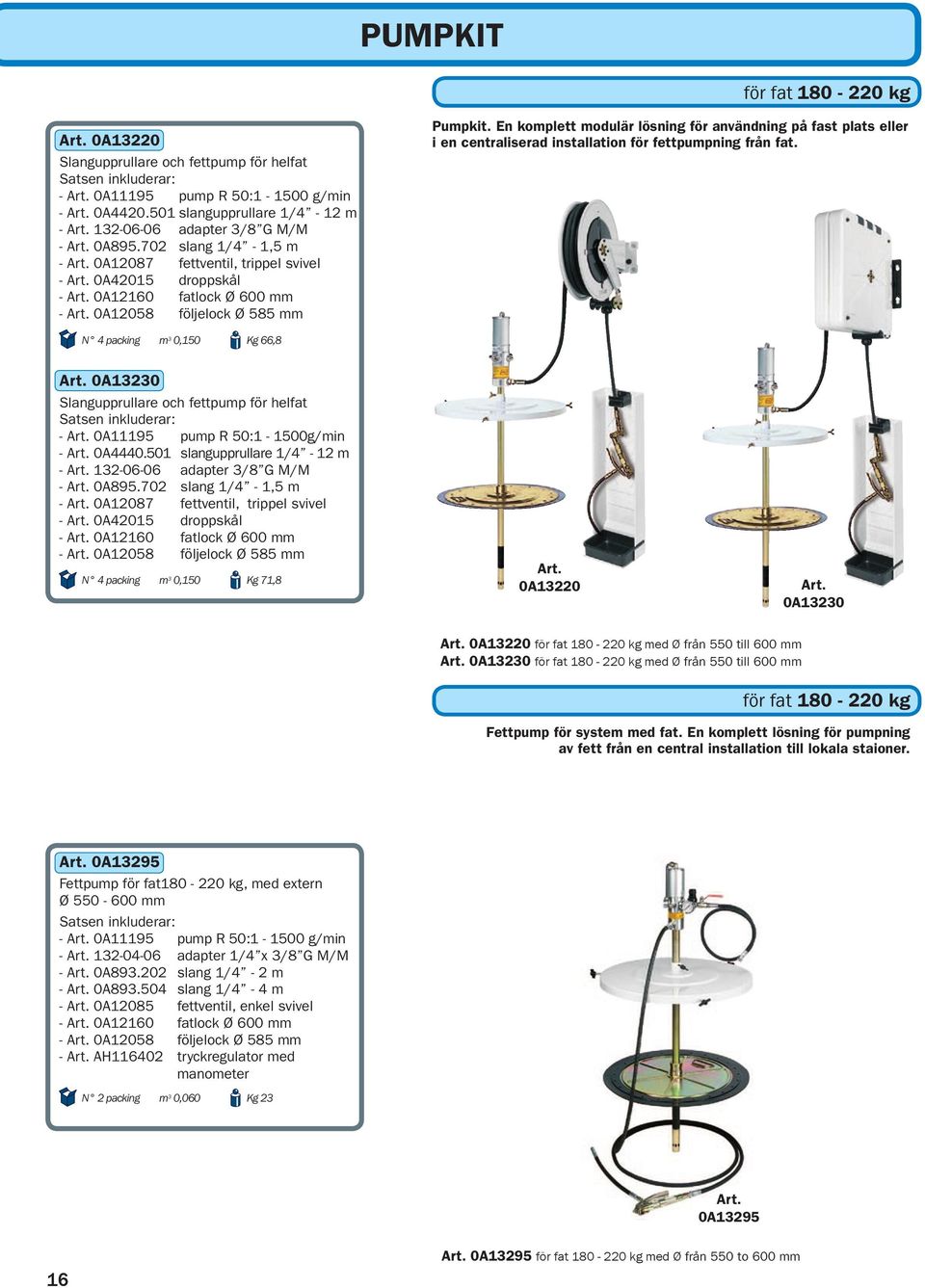

14 PUMPKIT för fat kg 0A13220 Slangupprullare och fettpump för helfat Satsen inkluderar: - 0A11195 pump R 50: g/min - 0A slangupprullare 1/4-12 m adapter 3/8 G M/M - 0A slang 1/4-1,5 m - 0A12087 fettventil, trippel svivel - 0A42015 droppskål - 0A12160 fatlock Ø 600 mm - 0A12058 följelock Ø 585 mm Pumpkit. En komplett modulär lösning för användning på fast plats eller i en centraliserad installation för fettpumpning från fat. N 4 packing m 3 0,150 Kg 66,8 0A13230 Slangupprullare och fettpump för helfat Satsen inkluderar: - 0A11195 pump R 50:1-1500g/min - 0A slangupprullare 1/4-12 m adapter 3/8 G M/M - 0A slang 1/4-1,5 m - 0A12087 fettventil, trippel svivel - 0A42015 droppskål - 0A12160 fatlock Ø 600 mm - 0A12058 följelock Ø 585 mm N 4 packing m 3 0,150 Kg 71,8 0A A A13220 för fat kg med Ø från 550 till 600 mm 0A13230 för fat kg med Ø från 550 till 600 mm för fat kg Fettpump för system med fat. En komplett lösning för pumpning av fett från en central installation till lokala staioner. 0A13295 Fettpump för fat kg, med extern Ø mm Satsen inkluderar: - 0A11195 pump R 50: g/min adapter 1/4 x 3/8 G M/M - 0A slang 1/4-2 m - 0A slang 1/4-4 m - 0A12085 fettventil, enkel svivel - 0A12160 fatlock Ø 600 mm - 0A12058 följelock Ø 585 mm - AH tryckregulator med manometer N 2 packing m 3 0,060 Kg 23 0A A13295 för fat kg med Ø från 550 to 600 mm

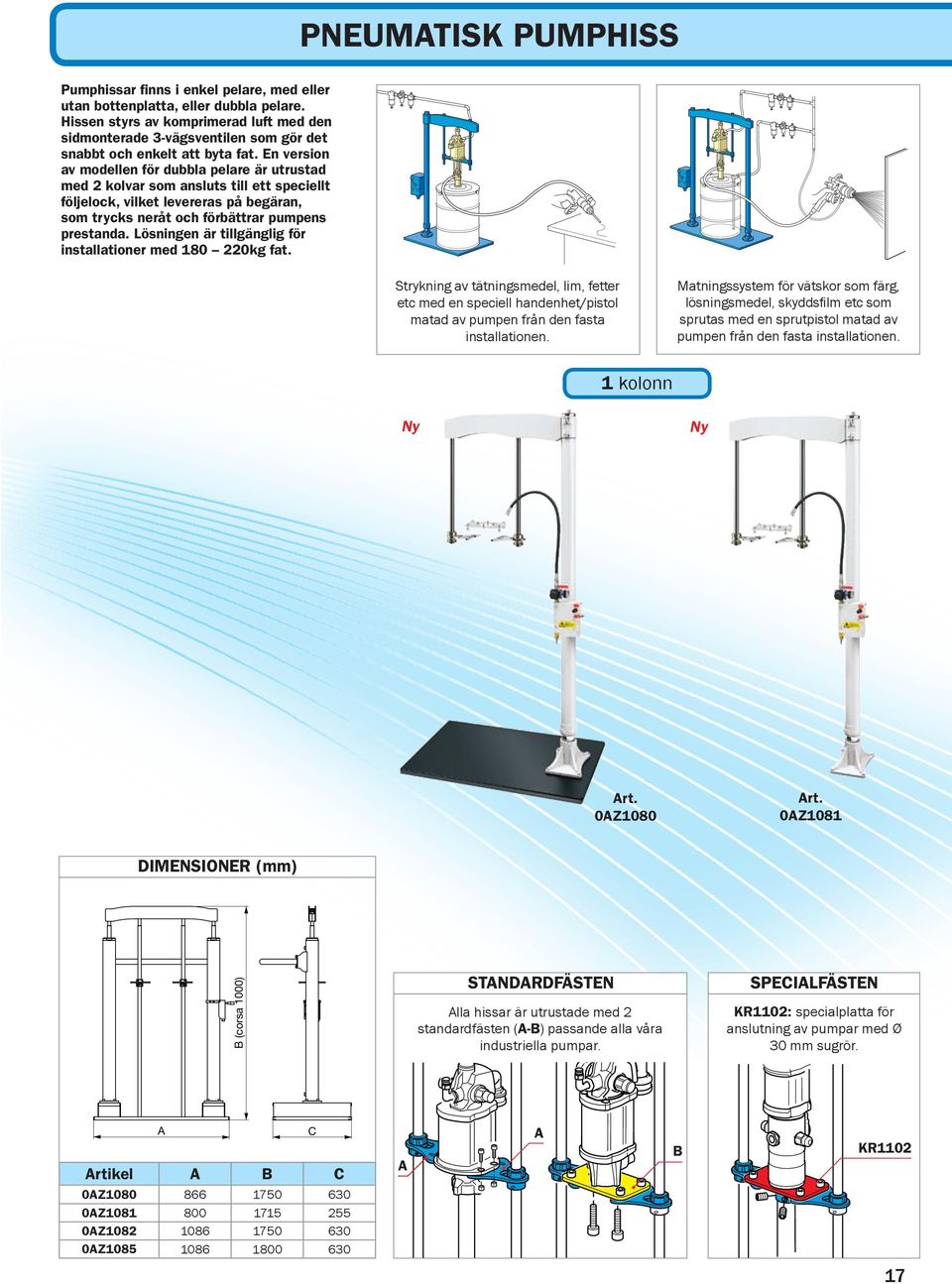

15 PNEUMATISK PUMPHISS Pumphissar finns i enkel pelare, med eller utan bottenplatta, eller dubbla pelare. Hissen styrs av komprimerad luft med den sidmonterade 3-vägsventilen som gör det snabbt och enkelt att byta fat. En version av modellen för dubbla pelare är utrustad med 2 kolvar som ansluts till ett speciellt följelock, vilket levereras på begäran, som trycks neråt och förbättrar pumpens prestanda. Lösningen är tillgänglig för installationer med kg fat. Strykning av tätningsmedel, lim, fetter etc med en speciell handenhet/pistol matad av pumpen från den fasta installationen. Matningssystem för vätskor som färg, lösningsmedel, skyddsfilm etc som sprutas med en sprutpistol matad av pumpen från den fasta installationen. 1 kolonn Ny Ny 0AZ1080 0AZ1081 DIMENSIONER (mm) B (corsa 1000) STANDARDFÄSTEN Alla hissar är utrustade med 2 standardfästen (A-B) passande alla våra industriella pumpar. SPECIALFÄSTEN KR1102: specialplatta för anslutning av pumpar med Ø 30 mm sugrör. A Artikel A B C C A A B KR1102 0AZ AZ AZ AZ

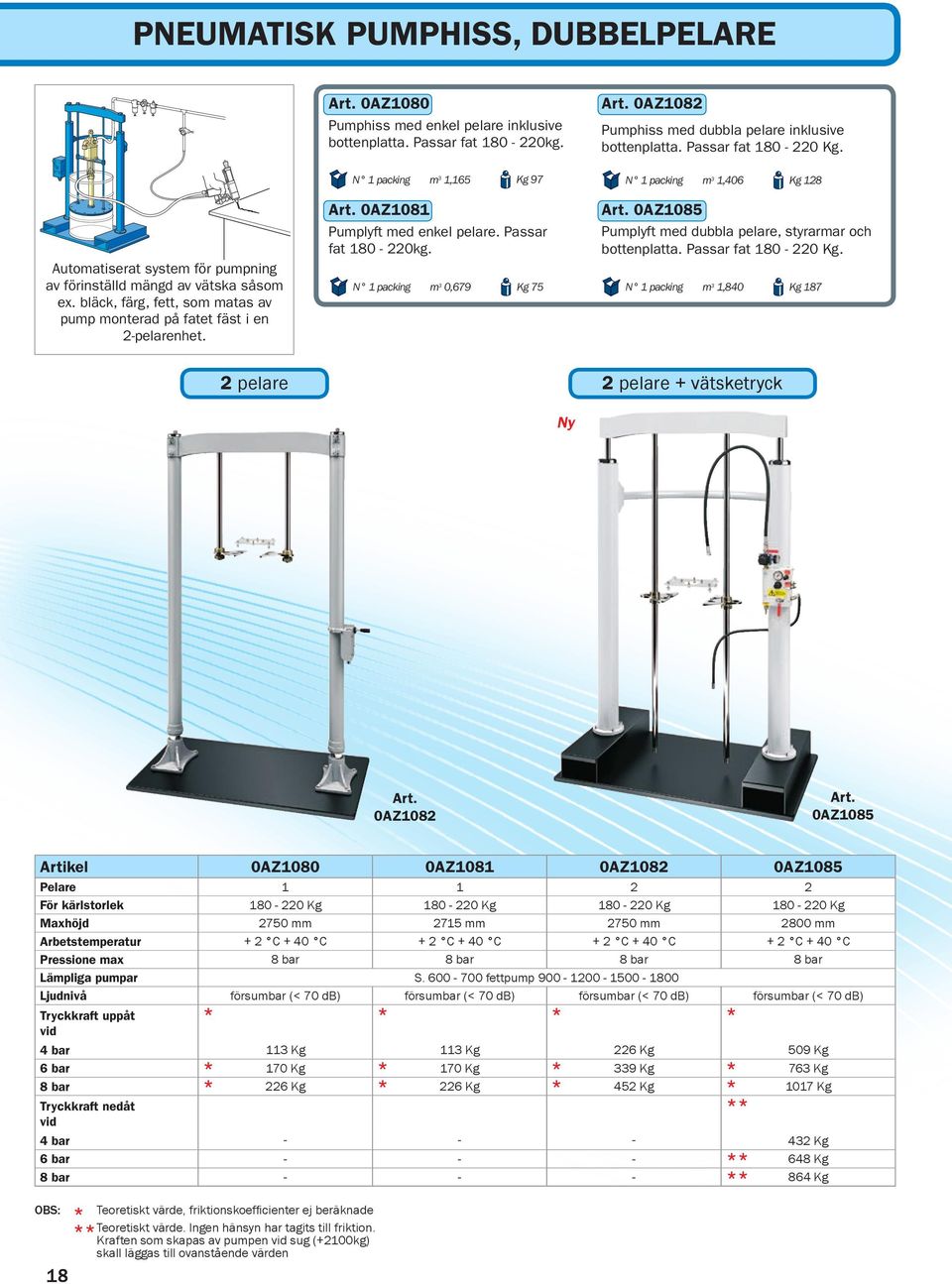

16 PNEUMATISK PUMPHISS, DUBBELPELARE Automatiserat system för pumpning av förinställd mängd av vätska såsom ex. bläck, färg, fett, som matas av pump monterad på fatet fäst i en 2-pelarenhet. 0AZ1080 Pumphiss med enkel pelare inklusive bottenplatta. Passar fat kg. N 1 packing m 3 1,165 Kg 97 0AZ1081 Pumplyft med enkel pelare. Passar fat kg. N 1 packing m 3 0,679 Kg 75 0AZ1082 Pumphiss med dubbla pelare inklusive bottenplatta. Passar fat Kg. N 1 packing m 3 1,406 Kg 128 0AZ1085 Pumplyft med dubbla pelare, styrarmar och bottenplatta. Passar fat Kg. N 1 packing m 3 1,840 Kg pelare 2 pelare + vätsketryck Ny 0AZ1082 0AZ1085 Artikel 0AZ1080 0AZ1081 0AZ1082 0AZ1085 Pelare För kärlstorlek Kg Kg Kg Kg Maxhöjd 2750 mm 2715 mm 2750 mm 2800 mm Arbetstemperatur + 2 C + 40 C + 2 C + 40 C + 2 C + 40 C + 2 C + 40 C Pressione max 8 bar 8 bar 8 bar 8 bar Lämpliga pumpar S fettpump Ljudnivå försumbar (< 70 db) försumbar (< 70 db) försumbar (< 70 db) försumbar (< 70 db) Tryckkraft uppåt vid * * * * 4 bar 113 Kg 113 Kg 226 Kg 509 Kg 6 bar * 170 Kg * 170 Kg * 339 Kg * 763 Kg 8 bar 226 Kg 226 Kg 452 Kg 1017 Kg Tryckkraft nedåt vid 4 bar Kg 6 bar ** 648 Kg 8 bar Kg OBS: * 18 ** * * * * ** Teoretiskt värde, friktionskoefficienter ej beräknade Teoretiskt värde. Ingen hänsyn har tagits till friktion. Kraften som skapas av pumpen vid sug (+2100kg) skall läggas till ovanstående värden **

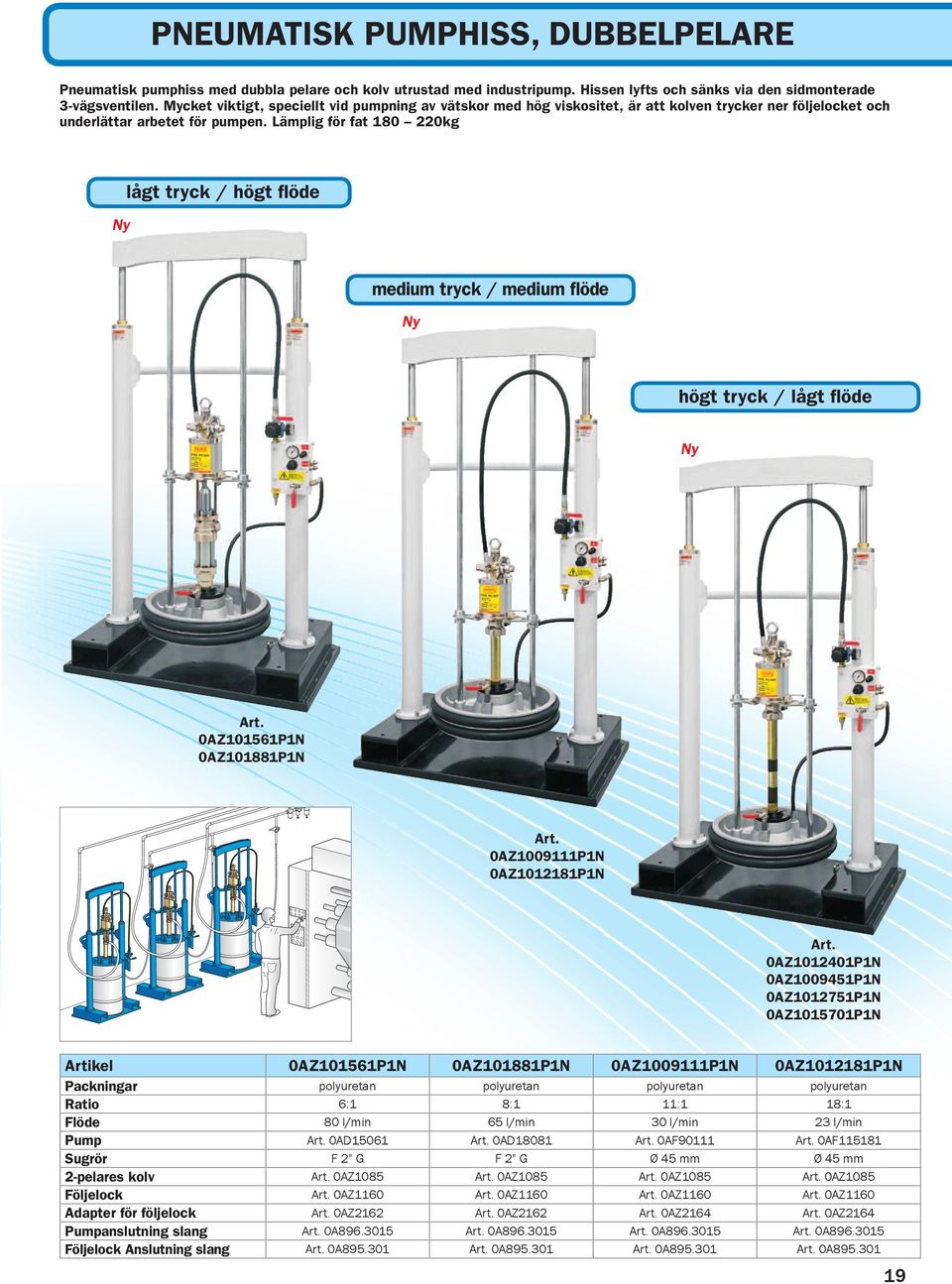

17 PNEUMATISK PUMPHISS, DUBBELPELARE Pneumatisk pumphiss med dubbla pelare och kolv utrustad med industripump. Hissen lyfts och sänks via den sidmonterade 3-vägsventilen. Mycket viktigt, speciellt vid pumpning av vätskor med hög viskositet, är att kolven trycker ner följelocket och underlättar arbetet för pumpen. Lämplig för fat kg Ny lågt tryck / högt flöde medium tryck / medium flöde Ny högt tryck / lågt flöde Ny 0AZ101561P1N 0AZ101881P1N 0AZ P1N 0AZ P1N 0AZ P1N 0AZ P1N 0AZ P1N 0AZ P1N Artikel 0AZ101561P1N 0AZ101881P1N 0AZ P1N 0AZ P1N Packningar polyuretan polyuretan polyuretan polyuretan Ratio 6:1 8:1 11:1 18:1 Flöde 80 l/min 65 l/min 30 l/min 23 l/min Pump 0AD AD AF AF Sugrör F 2" G F 2" G Ø 45 mm Ø 45 mm 2-pelares kolv 0AZ1085 0AZ1085 0AZ1085 0AZ1085 Följelock 0AZ1160 0AZ1160 0AZ1160 0AZ1160 Adapter för följelock 0AZ2162 0AZ2162 0AZ2164 0AZ2164 Pumpanslutning slang 0A A A A Följelock Anslutning slang 0A A A A

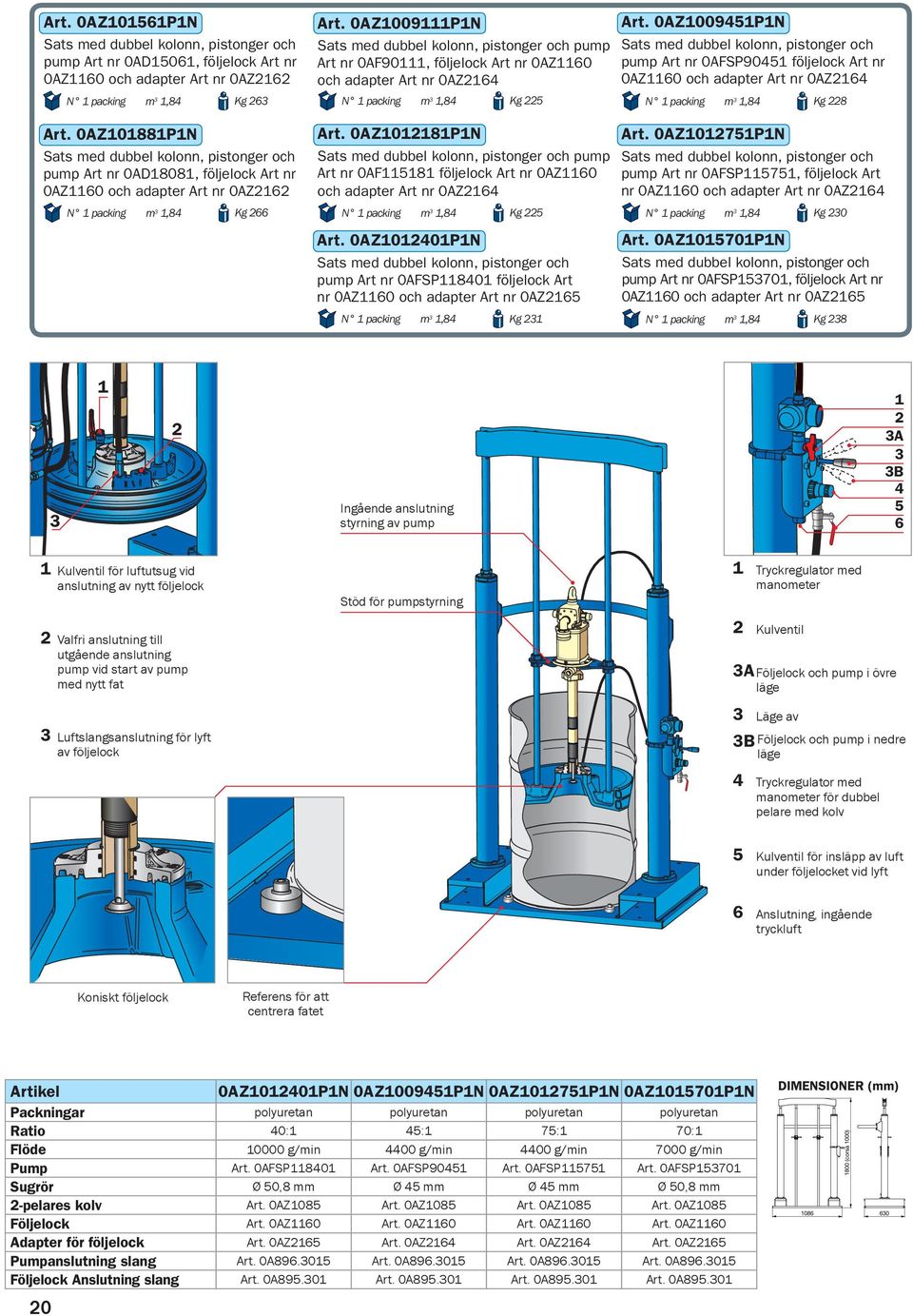

18 0AZ101561P1N Sats med dubbel kolonn, pistonger och pump 0AD15061, följelock 0AZ1160 och adapter 0AZ2162 N 1 packing m 3 1,84 Kg 263 0AZ101881P1N Sats med dubbel kolonn, pistonger och pump 0AD18081, följelock 0AZ1160 och adapter 0AZ2162 N 1 packing m 3 1,84 Kg 266 0AZ P1N Sats med dubbel kolonn, pistonger och pump 0AF90111, följelock 0AZ1160 och adapter 0AZ2164 N 1 packing m 3 1,84 Kg 225 0AZ P1N Sats med dubbel kolonn, pistonger och pump 0AF följelock 0AZ1160 och adapter 0AZ2164 N 1 packing m 3 1,84 Kg 225 0AZ P1N Sats med dubbel kolonn, pistonger och pump 0AFSP följelock Art nr 0AZ1160 och adapter 0AZ2165 N 1 packing m 3 1,84 Kg 231 0AZ P1N Sats med dubbel kolonn, pistonger och pump 0AFSP90451 följelock 0AZ1160 och adapter 0AZ2164 N 1 packing m 3 1,84 Kg 228 0AZ P1N Sats med dubbel kolonn, pistonger och pump 0AFSP115751, följelock Art nr 0AZ1160 och adapter 0AZ2164 N 1 packing m 3 1,84 Kg 230 0AZ P1N Sats med dubbel kolonn, pistonger och pump 0AFSP153701, följelock 0AZ1160 och adapter 0AZ2165 N 1 packing m 3 1,84 Kg Ingående anslutning styrning av pump 1 2 3A 3 3B Kulventil för luftutsug vid anslutning av nytt följelock 2 Valfri anslutning till utgående anslutning pump vid start av pump med nytt fat 3 Luftslangsanslutning för lyft av följelock Stöd för pumpstyrning 1 2 Tryckregulator med manometer Kulventil 3A Följelock och pump i övre läge 3 Läge av 3B Följelock och pump i nedre läge 4 Tryckregulator med manometer för dubbel pelare med kolv 5 6 Kulventil för insläpp av luft under följelocket vid lyft Anslutning, ingående tryckluft Koniskt följelock Referens för att centrera fatet Artikel 0AZ P1N 0AZ P1N 0AZ P1N 0AZ P1N Packningar polyuretan polyuretan polyuretan polyuretan Ratio 40:1 45:1 75:1 70:1 Flöde g/min 4400 g/min 4400 g/min 7000 g/min Pump 0AFSP AFSP AFSP AFSP Sugrör Ø 50,8 mm Ø 45 mm Ø 45 mm Ø 50,8 mm 2-pelares kolv 0AZ1085 0AZ1085 0AZ1085 0AZ1085 Följelock 0AZ1160 0AZ1160 0AZ1160 0AZ1160 Adapter för följelock 0AZ2165 0AZ2164 0AZ2164 0AZ2165 Pumpanslutning slang 0A A A A Följelock Anslutning slang 0A A A A DIMENSIONER (mm) 1800 (corsa 1000)

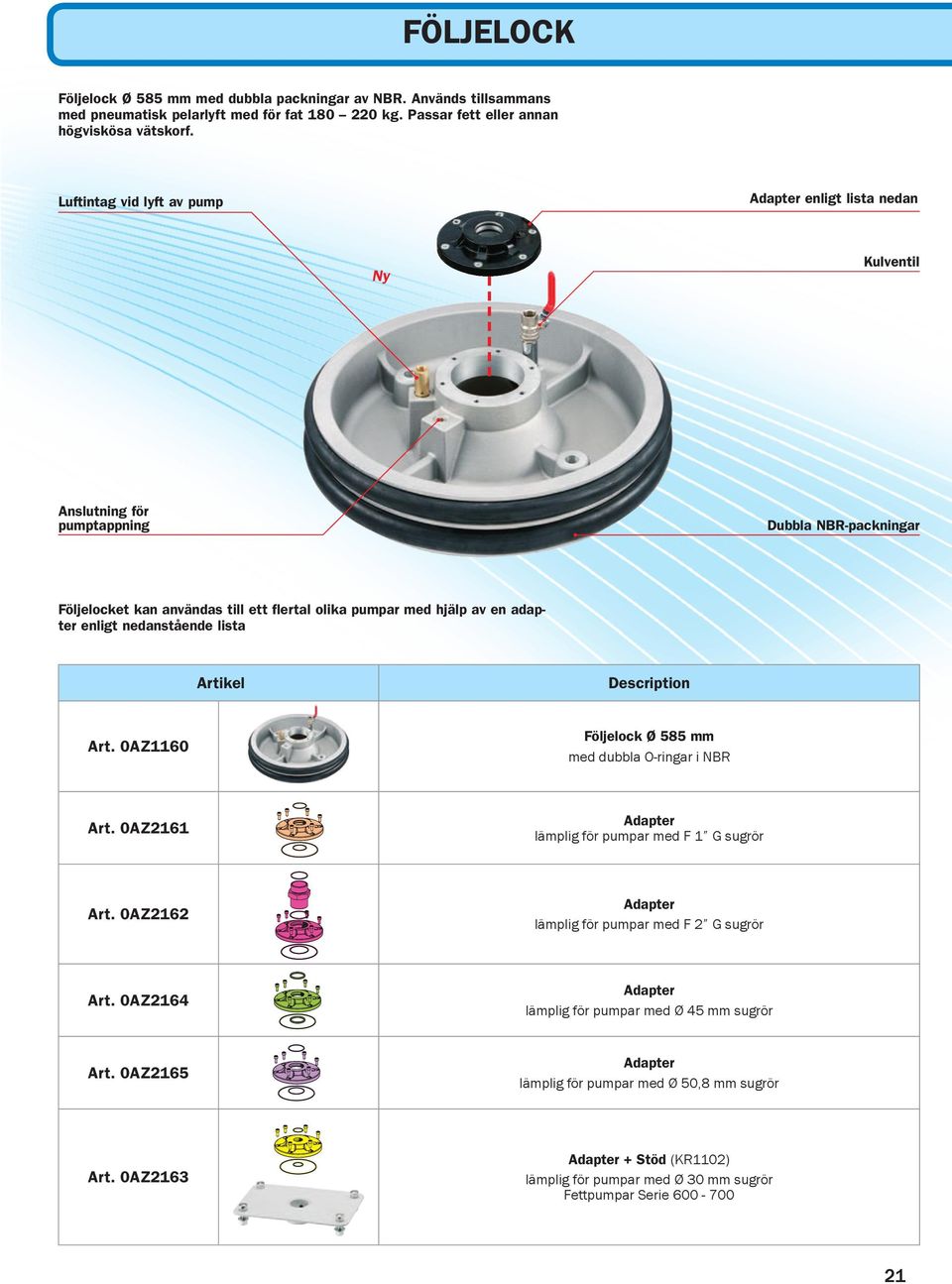

19 FÖLJELOCK Följelock Ø 585 mm med dubbla packningar av NBR. Används tillsammans med pneumatisk pelarlyft med för fat kg. Passar fett eller annan högviskösa vätskorf. Adapter enligt lista nedan Luftintag vid lyft av pump Kulventil Ny Anslutning för pumptappning Dubbla NBR-packningar Följelocket kan användas till ett flertal olika pumpar med hjälp av en adapter enligt nedanstående lista Artikel Description 0AZ1160 Följelock Ø 585 mm med dubbla O-ringar i NBR 0AZ2161 Adapter lämplig för pumpar med F 1 G sugrör 0AZ2162 Adapter lämplig för pumpar med F 2 G sugrör 0AZ2164 Adapter lämplig för pumpar med Ø 45 mm sugrör 0AZ2165 Adapter lämplig för pumpar med Ø 50,8 mm sugrör 0AZ2163 Adapter + Stöd (KR1102) lämplig för pumpar med Ø 30 mm sugrör Fettpumpar Serie

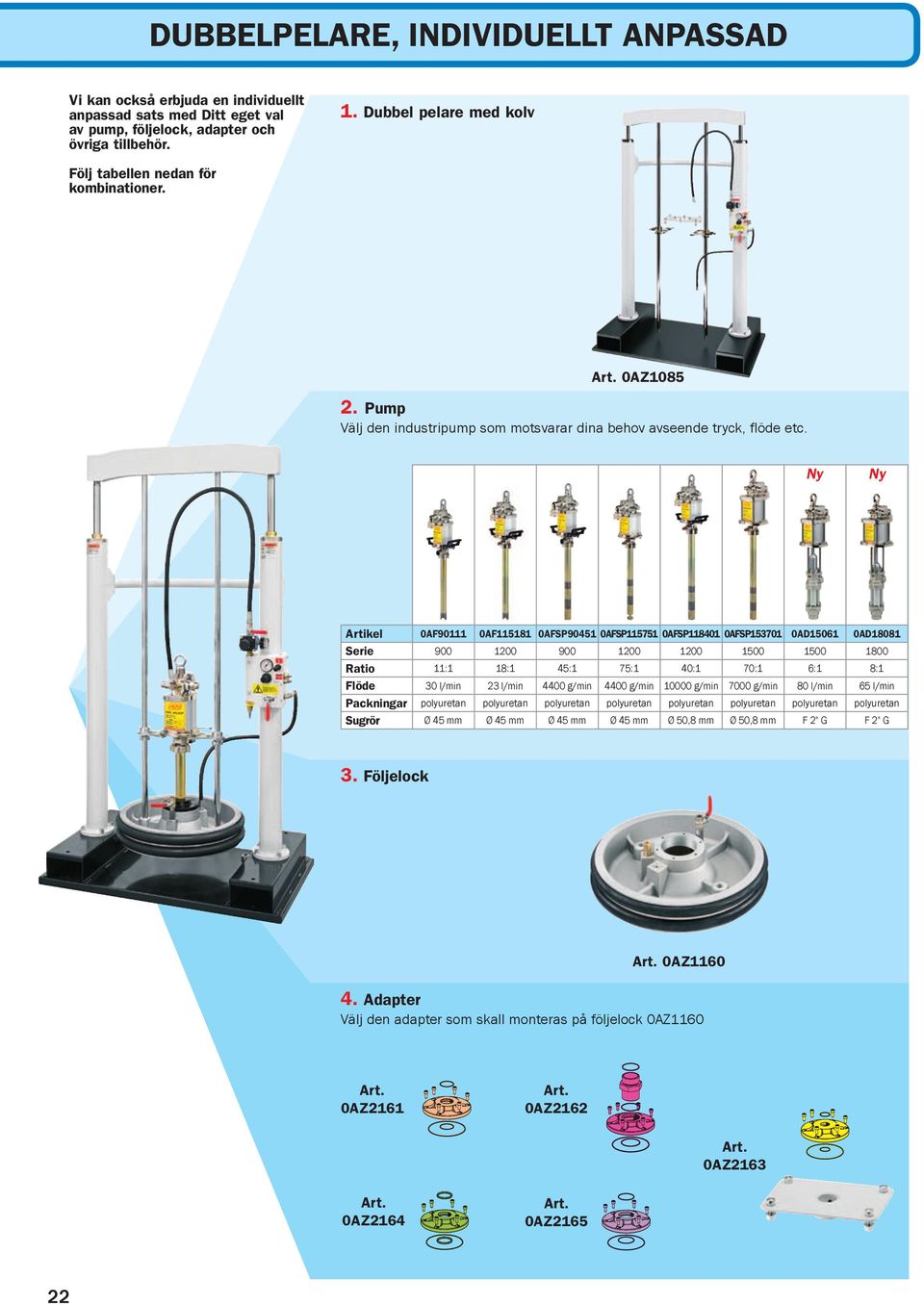

20 DUBBELPELARE, INDIVIDUELLT ANPASSAD Vi kan också erbjuda en individuellt anpassad sats med Ditt eget val av pump, följelock, adapter och övriga tillbehör. 1. Dubbel pelare med kolv Följ tabellen nedan för kombinationer. 0AZ Pump Välj den industripump som motsvarar dina behov avseende tryck, flöde etc. Ny Ny Artikel 0AF AF AFSP AFSP AFSP AFSP AD AD18081 Serie Ratio 11:1 18:1 45:1 75:1 40:1 70:1 6:1 8:1 Flöde 30 l/min 23 l/min 4400 g/min 4400 g/min g/min 7000 g/min 80 l/min 65 l/min Packningar polyuretan polyuretan polyuretan polyuretan polyuretan polyuretan polyuretan polyuretan Sugrör Ø 45 mm Ø 45 mm Ø 45 mm Ø 45 mm Ø 50,8 mm Ø 50,8 mm F 2" G F 2" G 3. Följelock 0AZ Adapter Välj den adapter som skall monteras på följelock 0AZ1160 0AZ2161 0AZ2162 0AZ2163 0AZ2164 0AZ

21 13 KG FETTPUMPAR pneumatiska Mobil pneumatisk pump. Praktiskt, funktionell och kompakt. Kan användas på alla arbetsplatser och erbjuder snabb smörjning under högt tryck för fordon eller annan maskinutrustning. Utrustad med ett följelock som skyddar vätskan och säkerställer effektiv användning. 0A14003 Pneumatisk fettpump R 50:1, hjulmonterad, utrustad med: - 13 kg tank - följelock - 0A slang 1/4-4 m - 0A11141 pump R 50: adapter 1/4 x 3/8 G M/M - 0A12085 fettventil med slang N 1 packing m 3 0,100 Kg 16,7 0A14003 manuella 0A14013 Manuell portabel fettpump högtryck bar utrustad med: - 13 kg tank - följelock - slang 1/4-2,5 m - smörjrör med 4-backsmunstycke ( 0A12074) Portabla eller mobila fettpumpar, hand eller pedalstyrda. Praktiska och funktionella, kan användas på alla arbetsplatser och erbjuder snabb högtryckssmörjning på fordon eller annan maskinutrustning. Pumparna är utrustade med ett följelock som skyddar fettet och säkerställer effektiv användning. N 1 packing m 3 0,070 Kg 10,4 0A14113 Fettpump hjulmonterad, högtryck bar, pedalstyrd, utrustad med: - 13 kg tank - följelock - slang 1/4-2,5 m - smörjrör med 4-backsmunstycke ( 0A12074) N 1 packing m 3 0,070 Kg 14 0A A14113 Artikel 0A A A A A A A14113 För kärlstorlek med inre Ø från Ø 240 till Ø 260 från Ø 255 till Ø 300 från Ø 270 till Ø 330 från Ø 255 till Ø 300 från Ø 270 till Ø kg 13 kg Längd slang handenhet 2,5 m - 1/4" 2,5 m - 1/4" 2,5 m - 1/4" 2 m - 1/2 2 m - 1/2 2,5 m - 1/4" 2,5 m - 1/4" Leveranstryck bar bar bar bar bar bar bar Kapacitet 10 pedaltryck 60 g 60 g 60 g 500 g 500 g 60 g 40 g 23

22 MANUELLA FETTPUMPAR för hink kg Manuella portabla fettpumpar med hävstångsmekanism för fat. Praktisk, enkel och säker smörjning av maskiner, bilar eller i verkstäder. Speciellt lämplig att bära med, även i jordbruk eller på byggnadsplatser med ojämn mark. 0A14311 Portabel fettpump, högtryck bar, manuell, för hink kg med extern Ø från 270 mm till 330 mm med kant, utrustad med: - manuell pump - fatlock Ø 337 mm - följelock Ø 310 mm - slang 1/4-2,5 m - fast handenhet med 4-backsmunstycke ( 0A12074) N 1 packing m 3 0,036 Kg 7,2 0A A14311 (från Ø 270 till Ø 330) OA32755 MiniLub Högtryckspump Greppvänlig smörjpistol med ventil för hög- eller låg-volym, 4-backsmunstycke, 5 kg behållare. Kapacitet: Hög fettvolym 250 bar Låg fettvolym 800 bar * AF1006K* Anslutning, hona komplett med backventil - 3/8 F för påfyllning centralt smörjsystem * * 24 0A14410 (från Ø 255 till Ø 300) Tredjepartsprodukt 0A14411 (från Ø 270 till Ø 330) AM1006K Anslutning, hane komplett med backventil - 3/8 F för påfyllning centralt smörjsystem 0A14410 Portabel manuell fettpump för plåthink kg, med extern Ø från 255 mm till 300 mm, utrustad med: - manuell överföringspump - fatlock Ø 310 mm - följelock Ø 310 mm - slang 1/2-2 m - snabbkoppling N 1 packing m 3 0,030 Kg 6 0A14411 Portabel manuell fettpump för plasthink kg med kant, med extern Ø från 270 mm till 335 mm, utrustad med: - manuell överföringspump - fatlock Ø 337 mm - följelock Ø 310 mm - slang 1/2-2 m - snabbkoppling N 1 packing m 3 0,040 Kg 6,7

23 FETTPRESSAR Standard gr/zink V För patroner 400 g eller lösfett 500 g med påfyllningsnippel Kapacitet 2 cm 3 /slag. Provtryck 800 bar, anslutning 1/8 inv Standard 1000 gr/zink V Samma som V men för 1000 gr Hävstångspump med greppvänligt handtag För patroner 400 g eller lösfett 500 g med påfyllningsnippel. Kapacitet 2 cm3/slag. Provtryck 800 bar, anslutning R1/8 inv Alemite 500 hävstångspump E500 För patroner 400 g patron eller 500 g lösvikt Kapacitet 1,3 cm3 per slag Maxtryck ca 700 bar Anslutning R1/8 inv Alemite hävstångspump 1056-SE4 Extra kraftig modell för 400 g patron eller 450 g lösfett Ställbart handtag i 2 lägen 1,75 g/slag 420 bar alt. 1,35 g/slag 700 bar Anslutning R1/8 inv Lube-Shuttle fettpress För patroner 400 gr med gänganslutning för enkelt byte av patron Arbetstryck 400 bar. Maxtryck 800 bar. Anslutning R1/8 inv Lube-Shuttle enhandsfettpump För patroner 400 gr med gänganslutning för enkelt byte av patron Arbetstryck 300 bar Anslutning R1/8 inv Enhands fettpump/zink V För 400 och 450 g lösfett med påfyllningsnippel ställbart handtag i två lägen. Anslutning R1/8 inv TUBI Hävstångspump TUBI-2 För 400 och 500g patroner Maxtryck 500 baren- eller tvåhandsfattning. Anslutning R1/8 inv 25

24 TRYCKLUFTS- OCH EL FETTPRESS Tryckluftsdriven fettpress För 400g patron eller 500g lösfett med påfyllningsnippel Inkl. smörjrör och smörjslang. Kontinuerligt flöde. För 16/20 kg burk Tryckförhållande 40:1 Erfoderligt tryck 3-7 bar Arbetstryck 280 bar max Flöde ca. 500 ccm/3 min (160ccm/min) Provtryckt 320 bar Batteridriven fettpistol För 400 gr patroner eller lösvikt. Levereras med 1 st 14,4 V batteri och laddare. Levereras i låda med bärhandtag Motorspänning 14,4V DC Smörjmedel Fett NLGI 2 Arbetstryck Max 400 bar Kapacitet 100 gr/min vid 70 bar Laddningstid batteri 1 timme Smörjslang L-750 mm Vikt 2,9 kg Batteridriven fettpistol För 400 gr. Lube-Shuttle skruvpatroner i övrigt lika Extra Batteri 14,4 VDC

25 Tillbehör Smörjslang 3/16 Gänga Längd 300 mm 1/8 utv V Längd 500 mm 1/8 utv V Längd 300 mm M10x1 utv V Längd 500 mm M10x1 utv V Andra längder kan levereras Smörjrör med 4-backs munstycke Gänga Längd 170 mm 1/8 utv V Hydrauliska munstycken Gänga 4-backar 1/8 utv V backar M10x1 utv V Extra kraftig 4 backar 1/8 utv munstycke Gänga 4-backar 1/ Ledbart munstycke Gänga Svirvlande 360 o 1/ Bajonettkoppling Gänga För bajonettnippel 1/8 inv M10x Hydrauliskt munstycke 90 Gänga För trånga ställen 1/ skjuts på från sidan Max tryck 70 bar Snabbkoppling för påfyllningspumpar och hävstångspumpar Med snabbkopplingshona på påfyllningspumpen och snabbkopplingshane på hävstångspumpen blir påfyllningen enkel utan spill. Snabbkopplingshona 3/8 AF 1006 Snabbkopplingshane 3/8 AM

26 Tillbehör Traktorkopplingar För nipplar enl europeisk standard med nippeltjocklek 2 mm Gänga Nippelstorlek Bygghöjd över nippel Dragkoppling M10x1 inv Ø 10 mm 24 mm V Dragkoppling 1/8 inv Ø 16 mm 24 mm V Dragkoppling M10x1 inv Ø 16 mm 24 mm V Dragkoppling 1/8 inv Ø 22 mm 33 mm V Dragkoppling M10x1 inv Ø 22 mm 33 mm V För nipplar enl Amerikansk standard med nippleltjocklek 2,7 mm. Gänga Nippelstorlek Bygghöjd över nippel Ledbar påstjutsk. 1/8 inv Ø 16 mm 16 mm 4063 Dragkoppling 1/8 inv Ø 16 mm 14 mm 4016 Påskjutskoppling 1/8 inv Ø 16 mm 11 mm Tryckpump Kapacitet 300 cm 3 med universalmunstycke. Tryck 200 bar. Tryckpump Skruvfettpress Kapacitet 60 cm Tryck 100 bar. Kapacitet 150 cm Tryck 70 bar Anslutning 1/8 R Kullagerpåfyllare För inpackning av fett i kullager. Ø mm

27 Tillbehör Smörjspets med snabbkoppling Ø Längd Längd Vinkel smörjspets totalt 1,4 mm 18 mm 59 mm Rak ,6 mm 21 mm 59 mm Rak mm 47 mm 97 mm Rak mm 35 mm 51 mm Rak mm 30 mm 51 mm 45º (6/7/8) kompl Växlingsmunstycken Nippel Ø Nippel- tjocklek För traktornippel Ø 10 mm 2 mm För traktornippel Ø 16 mm 2 mm För traktornippel Ø 22 mm 2 mm För traktornippel Ø 16 mm 2,7 mm kompl För traktornippel Ø 16 mm 2,7 mm kompl kompl För Lube trattnippel För Lube spetsnippel Tryckavlastningsventil Monteras mellan munstycket och smörjslang för att avlasta eventuellt resttryck i smörjslang. Anslutning 1/8 inv/utv 29

28 Tillbehör Smörjnippelverktyg För byte av brutna nipplar Gängtapp 1/8 B Gängtapp 1/4 B Universal munstycke För Lub-spetsnippel och hydraulisk smörjnippel V Rak svivel 1/8 inv/utv /4 inv/utv Munstycke För Lub-trattnippel, anslutning 1/8 inv V Inslagsdorn För inslagsnipplar DIN-huvud SAE-huvud Dammskydd För hydrauliska RÖD smörjnipplar enligt GRÖN DIN-standard GUL Spetsnippel 1/8 inv/utv V Munstycke För Lub-spetsnippel, V anslutning 1/8 inv. Smörjnippelsortiment Innehåller 80 st smörjnipplar, raka och vinklar. Innehåller 170 st smörjnipplar, raka, vinklar och traktornipplar. Innehåller 350 st smörjnipplar raka, vinklar och traktornipplar. För fler smörjnipplar se separat katalog. UMETA Typ Sort 80 Sort 170 Sort H1, M H1, M8x1, H1, M10x1, H1, R1/ H1, R1/ H2, M H2, M8x1, H2, M10x1, H2, R1/ H2, R1/ H3, M H3, M8x1, H3, M10x1, H3, R1/ H3, R1/ M1, M10x1, M1, G1/ M1, G1/ M22, G1/ /G, M10x * 30

29 Tillbehör och fett Påfyllningspumpar För fyllning av smörjspruta från fat. Komplett med följelock. Påfyllningskoppling 9 eller 12 mm. För 16/20 kg hink För 1/4 fat För 1/1 fat Påfyllningsnippel Hankoppling för hävstångspumpar ansl R1/8 utv. Ø 9 mm Ø 12 mm Påfyllningsnippel Honkoppling för hävstångspumpar ansl R1/8 inv. Ø 9 mm Ø 12 mm Fettpatron Storlek 400 gr Viscositet NLGI 2 Litium Temperatur 20 o C o C Skruvbar-fettpatron 1 - gänga för Lub-shuttle system. Storlek 400 gr Multi basic Multi plus EP-2M High Temp EP-2LHT Graphite2M GR Protect EP-2L WR Fetthink Benämning Mängd NLGI 0 18 kg NLGI 1 18 kg NLGI 2 18 kg

30 INSTALLATIONSEXEMPEL Matarledningar för olja, fett och liknande produkter skall vara gjorda i rör/slangmaterial för högt tryck och vara sömlösa med kopplingar av samma eller större diameter än röret för att undvika motstånd. En rörledning för matning av oljor måste ha en kapacitet av minst 60bars arbetstryck, för fettinstallationer minst 600bar. Trykluftsoch vatten-rör skall vara svetsade. Till vatten används icke-korrosiva material för ett minsta rekommenderat tryck av 8-10bar. Till komprimerad luft rekommenderas kapacitet för bar. OLJA 32 MOTOROLJOR MATARLEDNING VÄXELLÅDSOLJOR MATARLEDNING Rörspecifikationer 0-15 m minimum innerdiameter 3/4 (Ø 19 mm) m minimum innerdiameter 1 (Ø 25 mm) m minimum innerdiameter 1.1/4 (Ø 30 mm) m minimum innerdiameter 1.1/2 (Ø 38 mm) Rörspecifikationer 0-15 m minimum innerdiameter 1 (Ø 25 mm) m minimum innerdiameter 1.1/2 (Ø 38 mm) m minimum innerdiameter 1.1/4 (Ø 30 mm) m minimum innerdiameter 2 (Ø 50 mm)

31 För datorö ver vakade system fö vätskor o r fyllning a ch kontro v ll av tankv o ly se vår spe mer, cialkatalo "KONTRO g LLSYSTEM FÖR VÄTS KOR" Fett Vatten - Luft LUFT OCH VATTEN, MATARLEDNING FETT, MATARLEDNING Rörspecifikationer: m minimum innerdiameter 1/2 (Ø 15 mm) Rörspecifikationer: 0-30 m minimum innerdiameter 1 (Ø 25 mm) m minimun innerdiameter 1.1/2 (Ø 38 mm) 33
