1 User Manual GETTING STARTED? EASY. SV Bruksanvisning 2 KF2500

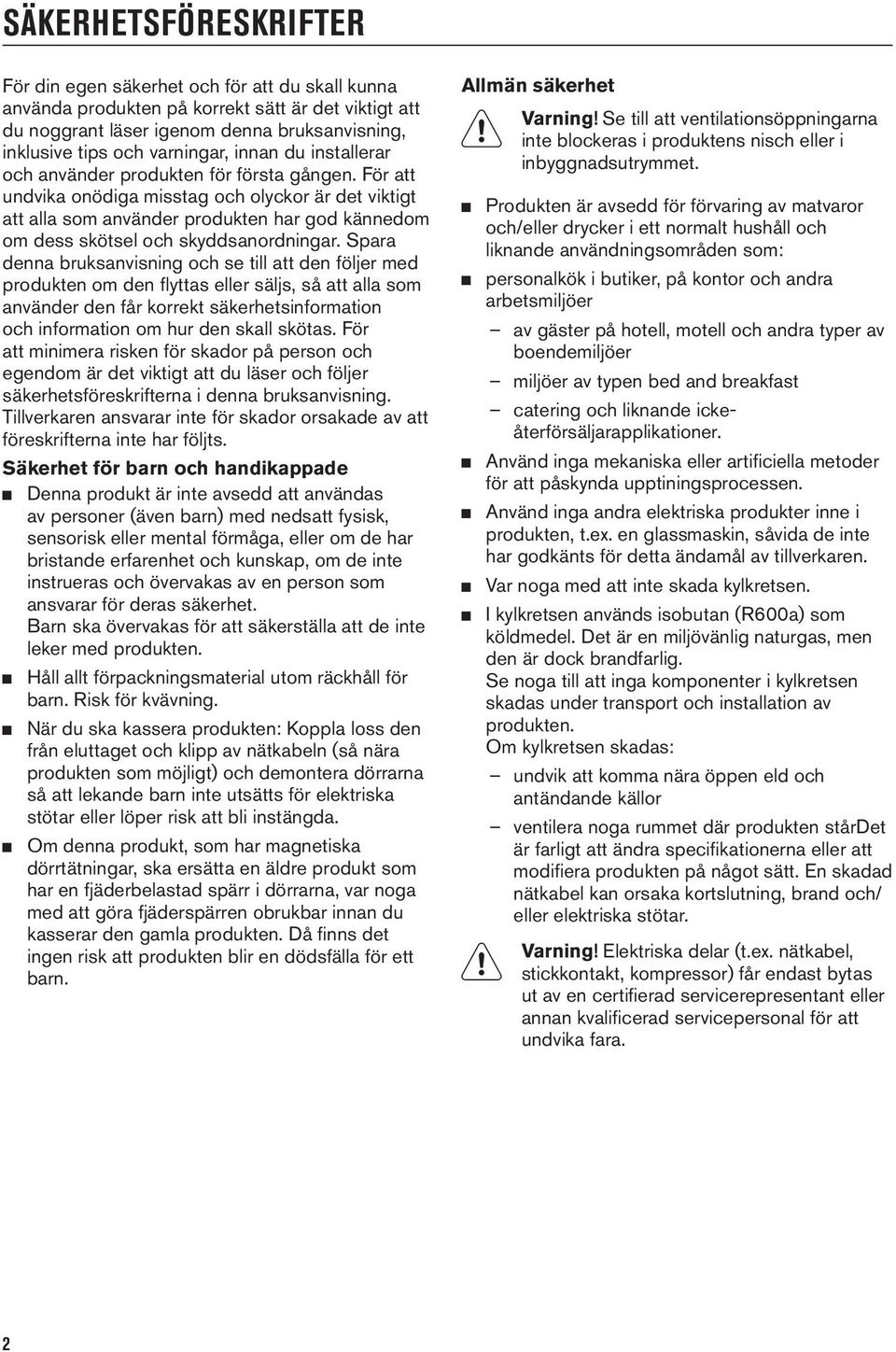

2 Säkerhetsföreskrifter För din egen säkerhet och för att du skall kunna använda produkten på korrekt sätt är det viktigt att du noggrant läser igenom denna bruksanvisning, inklusive tips och varningar, innan du installerar och använder produkten för första gången. För att undvika onödiga misstag och olyckor är det viktigt att alla som använder produkten har god kännedom om dess skötsel och skyddsanordningar. Spara denna bruksanvisning och se till att den följer med produkten om den flyttas eller säljs, så att alla som använder den får korrekt säkerhetsinformation och information om hur den skall skötas. För att minimera risken för skador på person och egendom är det viktigt att du läser och följer säkerhetsföreskrifterna i denna bruksanvisning. Tillverkaren ansvarar inte för skador orsakade av att föreskrifterna inte har följts. Säkerhet för barn och handikappade Denna produkt är inte avsedd att användas av personer (även barn) med nedsatt fysisk, sensorisk eller mental förmåga, eller om de har bristande erfarenhet och kunskap, om de inte instrueras och övervakas av en person som ansvarar för deras säkerhet. Barn ska övervakas för att säkerställa att de inte leker med produkten. Håll allt förpackningsmaterial utom räckhåll för barn. Risk för kvävning. När du ska kassera produkten: Koppla loss den från eluttaget och klipp av nätkabeln (så nära produkten som möjligt) och demontera dörrarna så att lekande barn inte utsätts för elektriska stötar eller löper risk att bli instängda. Om denna produkt, som har magnetiska dörrtätningar, ska ersätta en äldre produkt som har en fjäderbelastad spärr i dörrarna, var noga med att göra fjäderspärren obrukbar innan du kasserar den gamla produkten. Då finns det ingen risk att produkten blir en dödsfälla för ett barn. Allmän säkerhet Varning! Se till att ventilationsöppningarna inte blockeras i produktens nisch eller i inbyggnadsutrymmet. Produkten är avsedd för förvaring av matvaror och/eller drycker i ett normalt hushåll och liknande användningsområden som: personalkök i butiker, på kontor och andra arbetsmiljöer av gäster på hotell, motell och andra typer av boendemiljöer miljöer av typen bed and breakfast catering och liknande ickeåterförsäljarapplikationer. Använd inga mekaniska eller artificiella metoder för att påskynda upptiningsprocessen. Använd inga andra elektriska produkter inne i produkten, t.ex. en glassmaskin, såvida de inte har godkänts för detta ändamål av tillverkaren. Var noga med att inte skada kylkretsen. I kylkretsen används isobutan (R600a) som köldmedel. Det är en miljövänlig naturgas, men den är dock brandfarlig. Se noga till att inga komponenter i kylkretsen skadas under transport och installation av produkten. Om kylkretsen skadas: undvik att komma nära öppen eld och antändande källor ventilera noga rummet där produkten stårdet är farligt att ändra specifikationerna eller att modifiera produkten på något sätt. En skadad nätkabel kan orsaka kortslutning, brand och/ eller elektriska stötar. Varning! Elektriska delar (t.ex. nätkabel, stickkontakt, kompressor) får endast bytas ut av en certifierad servicerepresentant eller annan kvalificerad servicepersonal för att undvika fara. 2

3 1. Nätkabeln får inte förlängas. 2. Se till att kontakten inte kläms eller skadas av produktens baksida. En skadad kontakt kan överhettas och orsaka brand. 3. Se till att det går att komma åt kontakten när produkten har installerats. 4. Dra inte i nätkabeln. 5. Sätt inte i kontakten om eluttaget sitter löst. Risk för elektriska stötar eller brand föreligger. 6. Produkten får inte användas utan att innerbelysningens lampglas (om sådant finns) sitter på plats. Produkten är tung. Var försiktig när du flyttar den. Plocka inte ut matvaror från frysfacket och ta inte i dem med våta eller fuktiga händer. Det kan leda till skador på huden eller frost-/frysskador. Se till att produkten inte exponeras för direkt solljus under lång tid. Lamporna (i förekommande fall) som används i den här produkten är speciallampor som endast är avsedda för användning i produkter som denna. De lämpar sig inte som rumsbelysning. Daglig användning Ställ inte heta kärl på produktens plastdelar. Förvara inte brandfarliga gaser eller vätskor i produkten. De kan explodera. Placera inte matvaror direkt mot luftutloppet på den bakre väggen. (Om produkten har Frost Free) Tinade matvaror bör inte frysas igen. Förvara färdig fryst mat enligt tillverkarens anvisningar. Följ noga rekommendationerna om förvaring från hushållsapparatens tillverkare. Se relevant avsnitt i bruksanvisningen. Placera inte kolsyrade eller mousserande drycker i frysen. Det kan skapas ett tryck i behållaren, som då kan explodera och skada produkten. Isglass kan orsaka frostskador om de äts direkt. Underhåll och rengöring Stäng av produkten och dra ut kontakten ur eluttaget före underhåll. Rengör inte produkten med metallföremål. Använd inte vassa föremål för att avlägsna frost från produkten. Använd en plastskrapa. Kontrollera regelbundet kylens tömning av avfrostat vatten. Rengör vid behov tömningskanalen. Om tömningskanalen täpps igen samlas vatten på botten av produkten. Installation Viktigt! Följ noga anvisningarna i de särskilda avsnitten för elektrisk anslutning. Packa upp produkten och kontrollera att den inte har några utvändiga skador. Anslut inte produkten om den är skadad på något sätt. Rapportera omedelbart eventuella skador till din återförsäljare. Spara i så fall förpackningsmaterialet. Vi rekommenderar att du väntar i minst fyra timmar innan du ansluter produkten så att oljan kan rinna tillbaka i kompressorn. Se till att luft kan cirkulera runt produkten, annars kan den överhettas. Följ installationsinstruktionerna för att få tillräcklig ventilation. Om möjligt bör produktens baksida vara vänd mot en vägg. På så sätt minskar du risken för brännskador som orsakas av kontakt med enhetens varma delar (kompressor). Produkten får inte placeras nära element eller spisar. Se till att det går att komma åt kontakten när produkten har installerats. Hushållsapparaten får endast anslutas till ett dricksvattenssystem. (Om produkten ska anslutas till vatten.) Service Allt arbete med elektricitet som krävs för service av produkten ska utföras av en behörig elektriker eller annan kompetent person. Ta inte bort skärmen till LED-ljuset. Kontakta närmaste serviceverkstad för att vid behov byta LED-ljuspanelen. Service av produkten ska endast utföras av auktoriserad serviceverkstad, och endast originaldelar får användas. Miljöskydd Produkten innehåller inga gaser som kan skada ozonlagret, varken i kylkretsen eller i isoleringsmaterialen. Produkten får inte slängas tillsammans med det vanliga hushållsavfallet. Isoleringsskummet innehåller brandfarliga gaser: produkten ska därför kasseras enligt gällande bestämmelser. Mer information kan du få från lokala myndigheter. Undvik att skada kylenheten, särskilt på baksidan nära kondensorn. Material i produkten som är märkta med symbolen kan återvinnas. 3

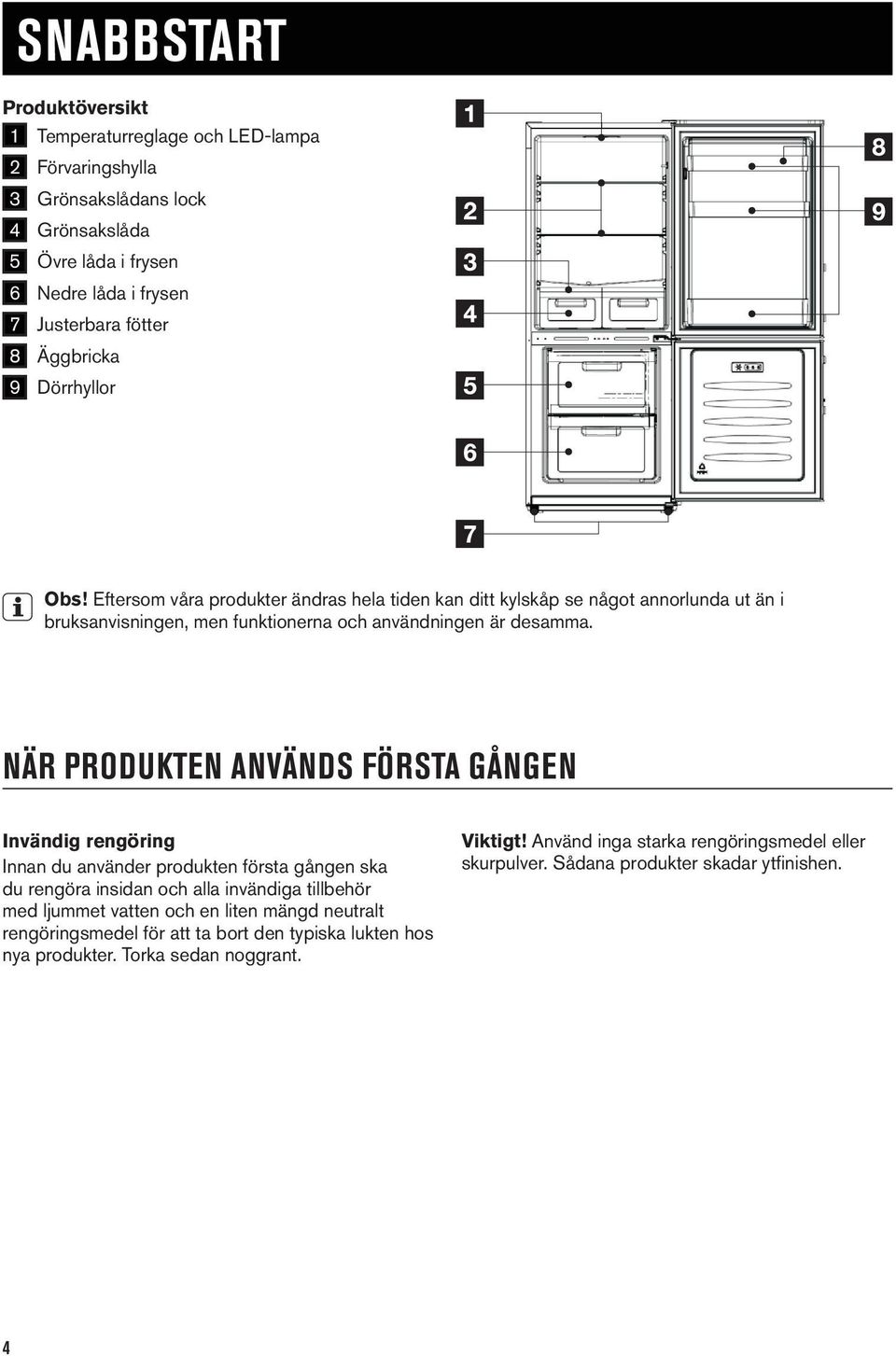

4 Snabbstart Produktöversikt 1 Temperaturreglage och LED-lampa 2 Förvaringshylla 3 Grönsakslådans lock 4 Grönsakslåda 5 Övre låda i frysen 6 Nedre låda i frysen 7 Justerbara fötter 8 Äggbricka 9 Dörrhyllor 10 Obs! Eftersom våra produkter ändras hela tiden kan ditt kylskåp se något annorlunda ut än i bruksanvisningen, men funktionerna och användningen är desamma. När produkten används första gången Invändig rengöring Innan du använder produkten första gången ska du rengöra insidan och alla invändiga tillbehör med ljummet vatten och en liten mängd neutralt rengöringsmedel för att ta bort den typiska lukten hos nya produkter. Torka sedan noggrant. Viktigt! Använd inga starka rengöringsmedel eller skurpulver. Sådana produkter skadar ytfinishen. 4

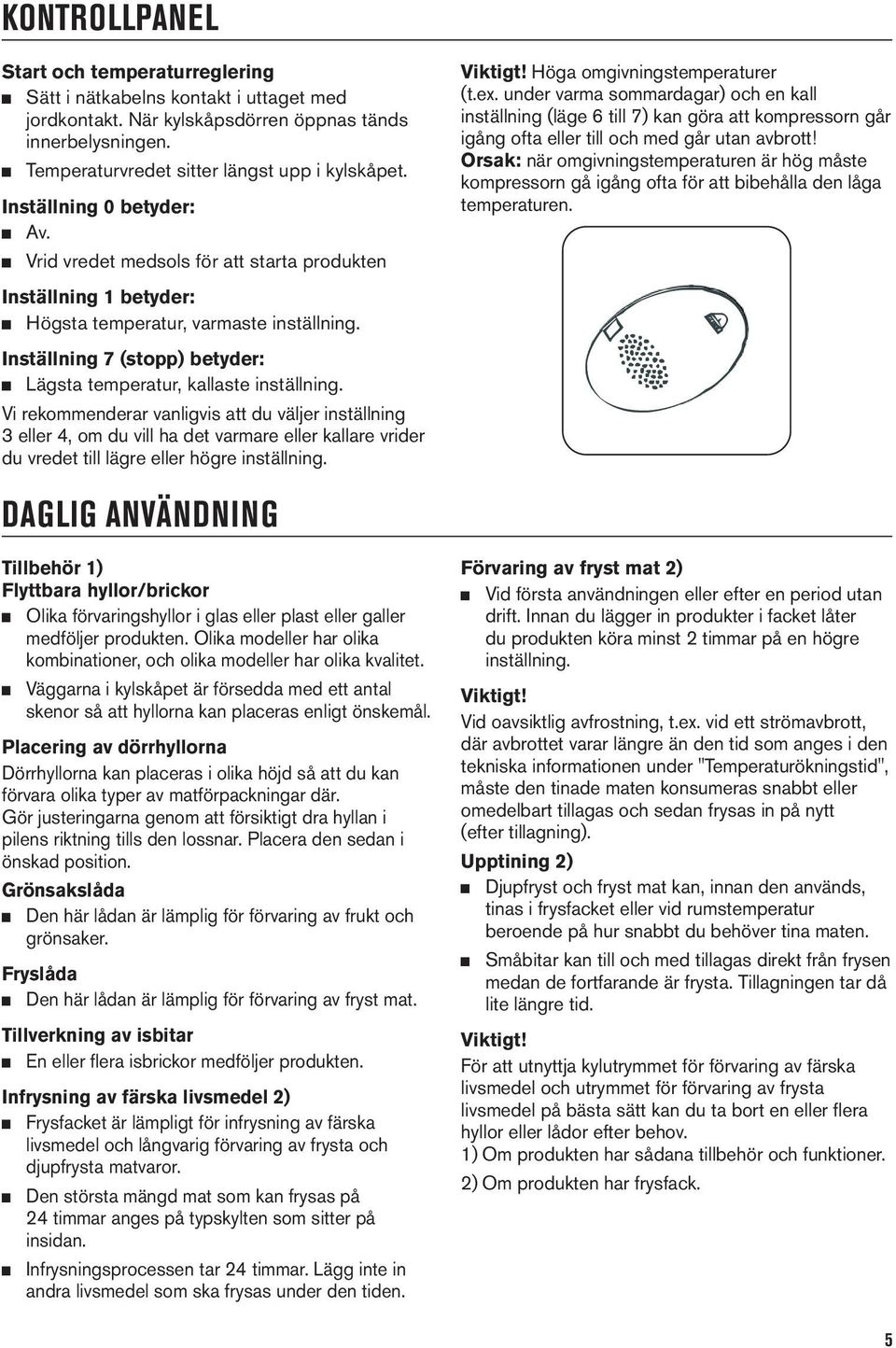

5 Kontrollpanel Start och temperaturreglering Sätt i nätkabelns kontakt i uttaget med jordkontakt. När kylskåpsdörren öppnas tänds innerbelysningen. Temperaturvredet sitter längst upp i kylskåpet. Inställning 0 betyder: Av. Vrid vredet medsols för att starta produkten Inställning 1 betyder: Högsta temperatur, varmaste inställning. Inställning 7 (stopp) betyder: Lägsta temperatur, kallaste inställning. Vi rekommenderar vanligvis att du väljer inställning 3 eller 4, om du vill ha det varmare eller kallare vrider du vredet till lägre eller högre inställning. Viktigt! Höga omgivningstemperaturer (t.ex. under varma sommardagar) och en kall inställning (läge 6 till 7) kan göra att kompressorn går igång ofta eller till och med går utan avbrott! Orsak: när omgivningstemperaturen är hög måste kompressorn gå igång ofta för att bibehålla den låga temperaturen. Daglig användning Tillbehör 1) Flyttbara hyllor/brickor Olika förvaringshyllor i glas eller plast eller galler medföljer produkten. Olika modeller har olika kombinationer, och olika modeller har olika kvalitet. Väggarna i kylskåpet är försedda med ett antal skenor så att hyllorna kan placeras enligt önskemål. Placering av dörrhyllorna Dörrhyllorna kan placeras i olika höjd så att du kan förvara olika typer av matförpackningar där. Gör justeringarna genom att försiktigt dra hyllan i pilens riktning tills den lossnar. Placera den sedan i önskad position. Grönsakslåda Den här lådan är lämplig för förvaring av frukt och grönsaker. Fryslåda Den här lådan är lämplig för förvaring av fryst mat. Tillverkning av isbitar En eller flera isbrickor medföljer produkten. Infrysning av färska livsmedel 2) Frysfacket är lämpligt för infrysning av färska livsmedel och långvarig förvaring av frysta och djupfrysta matvaror. Den största mängd mat som kan frysas på 24 timmar anges på typskylten som sitter på insidan. Infrysningsprocessen tar 24 timmar. Lägg inte in andra livsmedel som ska frysas under den tiden. Förvaring av fryst mat 2) Vid första användningen eller efter en period utan drift. Innan du lägger in produkter i facket låter du produkten köra minst 2 timmar på en högre inställning. Viktigt! Vid oavsiktlig avfrostning, t.ex. vid ett strömavbrott, där avbrottet varar längre än den tid som anges i den tekniska informationen under "Temperaturökningstid", måste den tinade maten konsumeras snabbt eller omedelbart tillagas och sedan frysas in på nytt (efter tillagning). Upptining 2) Djupfryst och fryst mat kan, innan den används, tinas i frysfacket eller vid rumstemperatur beroende på hur snabbt du behöver tina maten. Småbitar kan till och med tillagas direkt från frysen medan de fortfarande är frysta. Tillagningen tar då lite längre tid. Viktigt! För att utnyttja kylutrymmet för förvaring av färska livsmedel och utrymmet för förvaring av frysta livsmedel på bästa sätt kan du ta bort en eller flera hyllor eller lådor efter behov. 1) Om produkten har sådana tillbehör och funktioner. 2) Om produkten har frysfack. 5

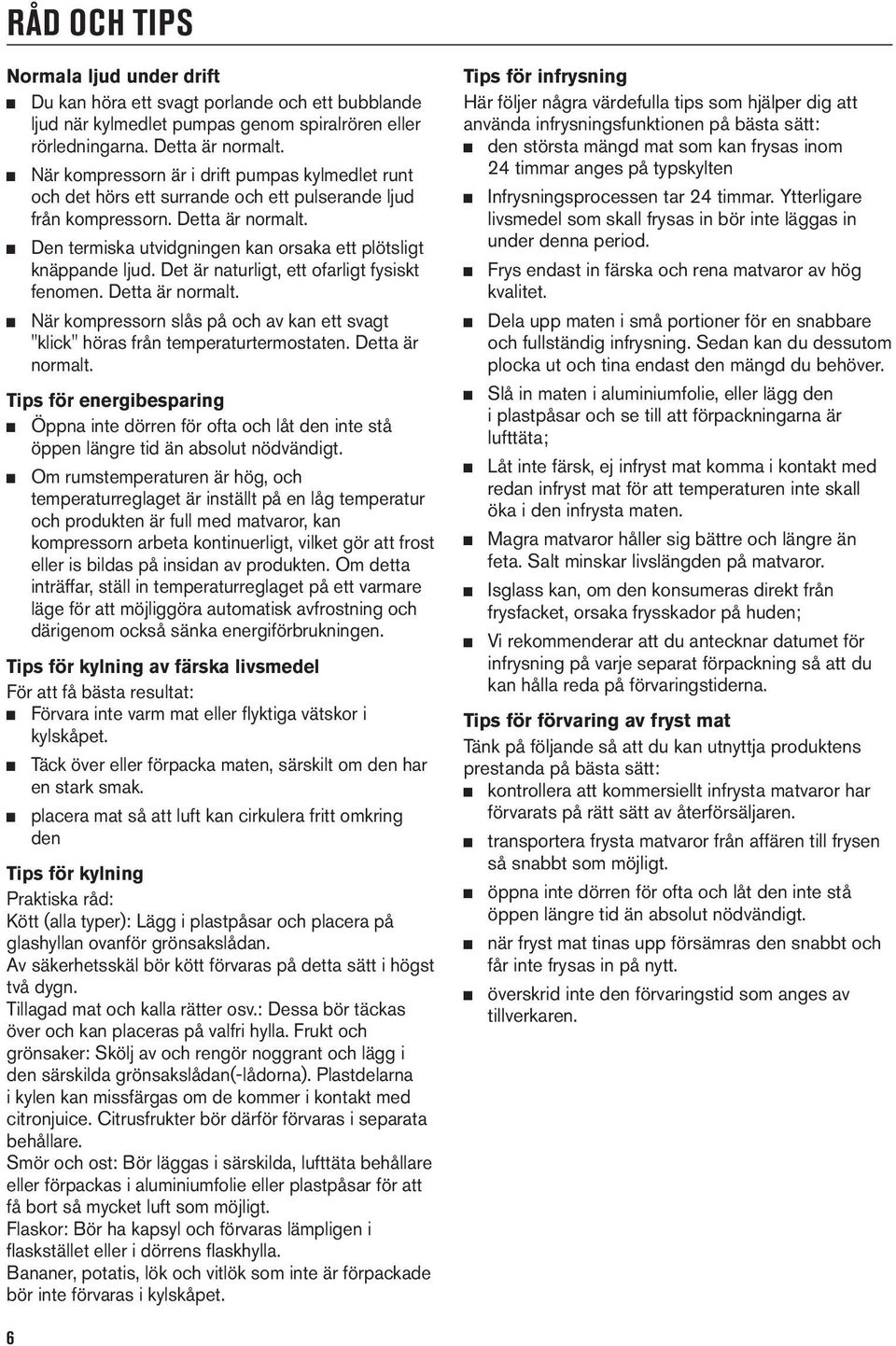

6 Råd och tips Normala ljud under drift Du kan höra ett svagt porlande och ett bubblande ljud när kylmedlet pumpas genom spiralrören eller rörledningarna. Detta är normalt. När kompressorn är i drift pumpas kylmedlet runt och det hörs ett surrande och ett pulserande ljud från kompressorn. Detta är normalt. Den termiska utvidgningen kan orsaka ett plötsligt knäppande ljud. Det är naturligt, ett ofarligt fysiskt fenomen. Detta är normalt. När kompressorn slås på och av kan ett svagt "klick" höras från temperaturtermostaten. Detta är normalt. Tips för energibesparing Öppna inte dörren för ofta och låt den inte stå öppen längre tid än absolut nödvändigt. Om rumstemperaturen är hög, och temperaturreglaget är inställt på en låg temperatur och produkten är full med matvaror, kan kompressorn arbeta kontinuerligt, vilket gör att frost eller is bildas på insidan av produkten. Om detta inträffar, ställ in temperaturreglaget på ett varmare läge för att möjliggöra automatisk avfrostning och därigenom också sänka energiförbrukningen. Tips för kylning av färska livsmedel För att få bästa resultat: Förvara inte varm mat eller flyktiga vätskor i kylskåpet. Täck över eller förpacka maten, särskilt om den har en stark smak. placera mat så att luft kan cirkulera fritt omkring den Tips för kylning Praktiska råd: Kött (alla typer): Lägg i plastpåsar och placera på glashyllan ovanför grönsakslådan. Av säkerhetsskäl bör kött förvaras på detta sätt i högst två dygn. Tillagad mat och kalla rätter osv.: Dessa bör täckas över och kan placeras på valfri hylla. Frukt och grönsaker: Skölj av och rengör noggrant och lägg i den särskilda grönsakslådan(-lådorna). Plastdelarna i kylen kan missfärgas om de kommer i kontakt med citronjuice. Citrusfrukter bör därför förvaras i separata behållare. Smör och ost: Bör läggas i särskilda, lufttäta behållare eller förpackas i aluminiumfolie eller plastpåsar för att få bort så mycket luft som möjligt. Flaskor: Bör ha kapsyl och förvaras lämpligen i flaskstället eller i dörrens flaskhylla. Bananer, potatis, lök och vitlök som inte är förpackade bör inte förvaras i kylskåpet. Tips för infrysning Här följer några värdefulla tips som hjälper dig att använda infrysningsfunktionen på bästa sätt: den största mängd mat som kan frysas inom 24 timmar anges på typskylten Infrysningsprocessen tar 24 timmar. Ytterligare livsmedel som skall frysas in bör inte läggas in under denna period. Frys endast in färska och rena matvaror av hög kvalitet. Dela upp maten i små portioner för en snabbare och fullständig infrysning. Sedan kan du dessutom plocka ut och tina endast den mängd du behöver. Slå in maten i aluminiumfolie, eller lägg den i plastpåsar och se till att förpackningarna är lufttäta; Låt inte färsk, ej infryst mat komma i kontakt med redan infryst mat för att temperaturen inte skall öka i den infrysta maten. Magra matvaror håller sig bättre och längre än feta. Salt minskar livslängden på matvaror. Isglass kan, om den konsumeras direkt från frysfacket, orsaka frysskador på huden; Vi rekommenderar att du antecknar datumet för infrysning på varje separat förpackning så att du kan hålla reda på förvaringstiderna. Tips för förvaring av fryst mat Tänk på följande så att du kan utnyttja produktens prestanda på bästa sätt: kontrollera att kommersiellt infrysta matvaror har förvarats på rätt sätt av återförsäljaren. transportera frysta matvaror från affären till frysen så snabbt som möjligt. öppna inte dörren för ofta och låt den inte stå öppen längre tid än absolut nödvändigt. när fryst mat tinas upp försämras den snabbt och får inte frysas in på nytt. överskrid inte den förvaringstid som anges av tillverkaren. 6

7 Underhåll och rengöring Obs! Koppla loss produkten från eluttaget innan du utför någon form av underhåll Kylenheten i produkten innehåller kolväten. Underhåll och påfyllning får därför endast utföras av en auktoriserad servicetekniker. Regelbunden rengöring Utrustningen måste rengöras med jämna mellanrum: rengör produktens insida och alla tillbehör med ljummet vatten och en liten mängd neutralt rengöringsmedel. inspektera regelbundet dörrtätningarna och torka dem rena från eventuell smuts. skölj och torka noga. Viktigt! Dra inte i, flytta inte och undvik att skada rörledningarna och kablarna inne i produkten. Använd aldrig starka rengöringsmedel, skurpulver, parfymerade rengöringsprodukter eller vaxpolermedel för att rengöra produkten invändigt. Sådana produkter skadar ytfinishen och efterlämnar en stark lukt. Rengör kompressorn på produktens baksida med en borste. Det förbättrar produktens prestanda och bidrar till en lägre energiförbrukning. Viktigt! Var försiktig så att du inte skadar kylsystemet. Många produkter för rengöring av köksytor innehåller kemikalier som kan skada plastkomponenterna i produkten. Vi rekommenderar därför att produktens utsida endast rengörs med varmt vatten och en liten mängd milt diskmedel. Anslut kylen/frysen till eluttaget igen efter rengöringen Avfrostning av kylskåpet Frost avlägsnas automatiskt i kylutrymmet varje gång kompressorn stannar under normal användning. Smältvattnet töms ut genom ett tömningshål i en specialbehållare ovanför kompressorn på produktens baksida, där det avdunstar. Det är viktigt att regelbundet rengöra smältvattnets tömningshål i mitten av kylskåpsutrymmet för att undvika att vattnet rinner över och droppar ned på matvarorna. Avfrostning av frysen Avfrostning av frysen utförs manuellt. Ta ut maten innan du påbörjar avfrostningen. Ta ut isbrickan och hyllorna eller ställ dem tillfälligt i utrymmet för färska livsmedel. Vrid temperaturreglaget till läge 0 (där kompressorn slutar gå) och låt dörren stå öppen tills is och frost tinar helt och samlas längst ner i frysen. Du kan påskynda avfrostningsprocessen genom att placera en skål med varmt vatten (cirka 50 C) i frysfacket och skrapa bort is och frost med en avfrostningsskrapa. När du är klar ska du vrida temperaturreglaget till det ursprungliga läget. Vi rekommenderar inte att du värmer frysen direkt med varmt vatten eller en hårtork. Om du gör det kan innerfacket deformeras. Vi rekommenderar inte heller att du skrapar av is och frost eller separerar mat från förpackningar som har frysts tillsammans med maten med vassa verktyg eller träföremål. Om du gör det kan du råka skada innerfacket eller avdunstarens yta. Felsökning Obs! Ta ur kontakten från eluttaget innan felsökning påbörjas. Endast behörig elektriker eller annan kompetent person får utföra felsökning som inte beskrivs i den här bruksanvisningen. Viktigt! Produkten avger vissa ljud vid normal användning (kompressor, cirkulation av kylmedel). 7

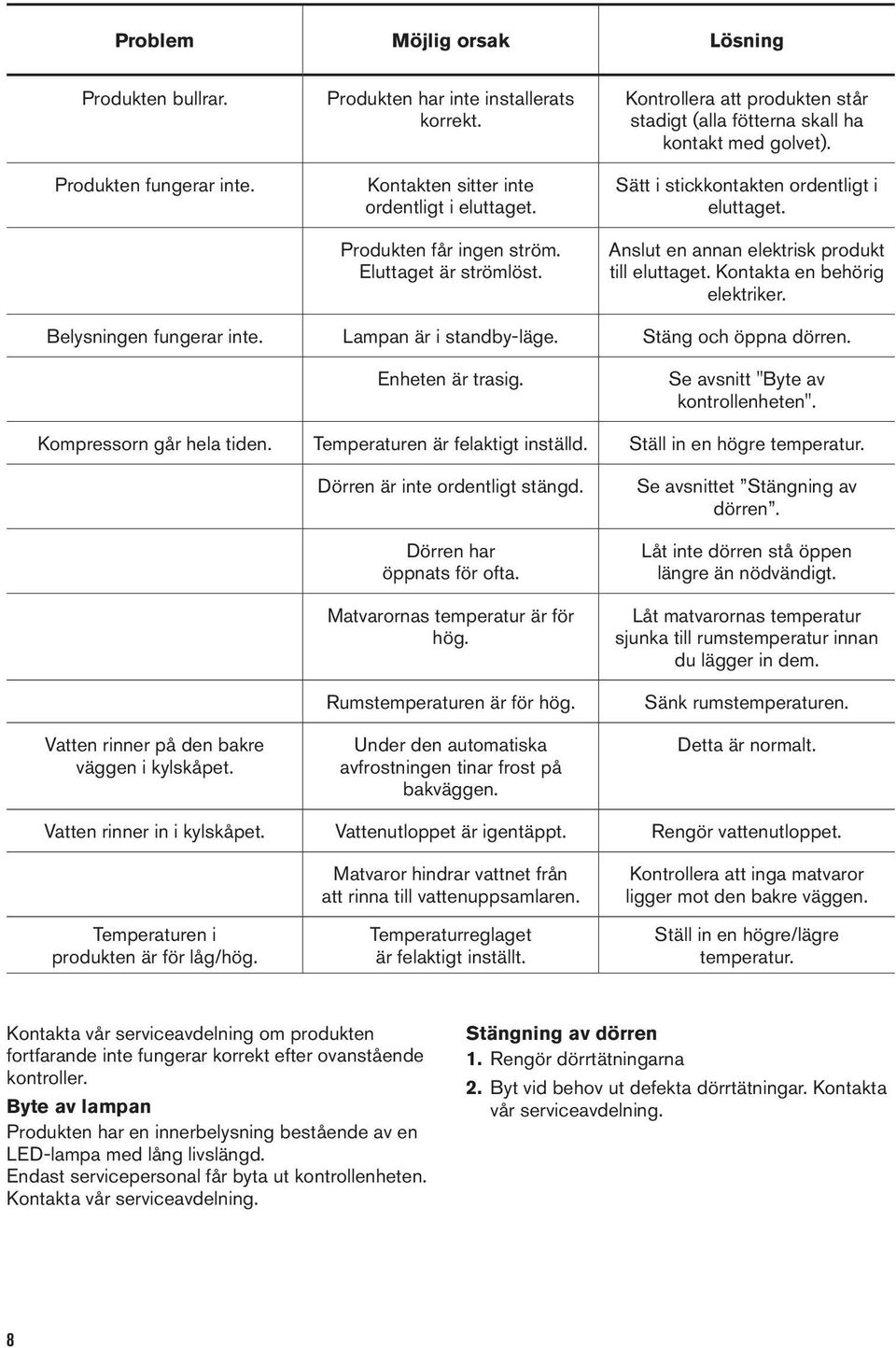

8 Problem Möjlig orsak Lösning Produkten bullrar. Produkten fungerar inte. Produkten har inte installerats korrekt. Kontakten sitter inte ordentligt i eluttaget. Produkten får ingen ström. Eluttaget är strömlöst. Kontrollera att produkten står stadigt (alla fötterna skall ha kontakt med golvet). Sätt i stickkontakten ordentligt i eluttaget. Anslut en annan elektrisk produkt till eluttaget. Kontakta en behörig elektriker. Belysningen fungerar inte. Lampan är i standby-läge. Stäng och öppna dörren. Enheten är trasig. Se avsnitt "Byte av kontrollenheten". Kompressorn går hela tiden. Temperaturen är felaktigt inställd. Ställ in en högre temperatur. Vatten rinner på den bakre väggen i kylskåpet. Dörren är inte ordentligt stängd. Dörren har öppnats för ofta. Matvarornas temperatur är för hög. Rumstemperaturen är för hög. Under den automatiska avfrostningen tinar frost på bakväggen. Se avsnittet Stängning av dörren. Låt inte dörren stå öppen längre än nödvändigt. Låt matvarornas temperatur sjunka till rumstemperatur innan du lägger in dem. Sänk rumstemperaturen. Detta är normalt. Vatten rinner in i kylskåpet. Vattenutloppet är igentäppt. Rengör vattenutloppet. Temperaturen i produkten är för låg/hög. Matvaror hindrar vattnet från att rinna till vattenuppsamlaren. Temperaturreglaget är felaktigt inställt. Kontrollera att inga matvaror ligger mot den bakre väggen. Ställ in en högre/lägre temperatur. Kontakta vår serviceavdelning om produkten fortfarande inte fungerar korrekt efter ovanstående kontroller. Byte av lampan Produkten har en innerbelysning bestående av en LED-lampa med lång livslängd. Endast servicepersonal får byta ut kontrollenheten. Kontakta vår serviceavdelning. Stängning av dörren 1. Rengör dörrtätningarna 2. Byt vid behov ut defekta dörrtätningar. Kontakta vår serviceavdelning. 8

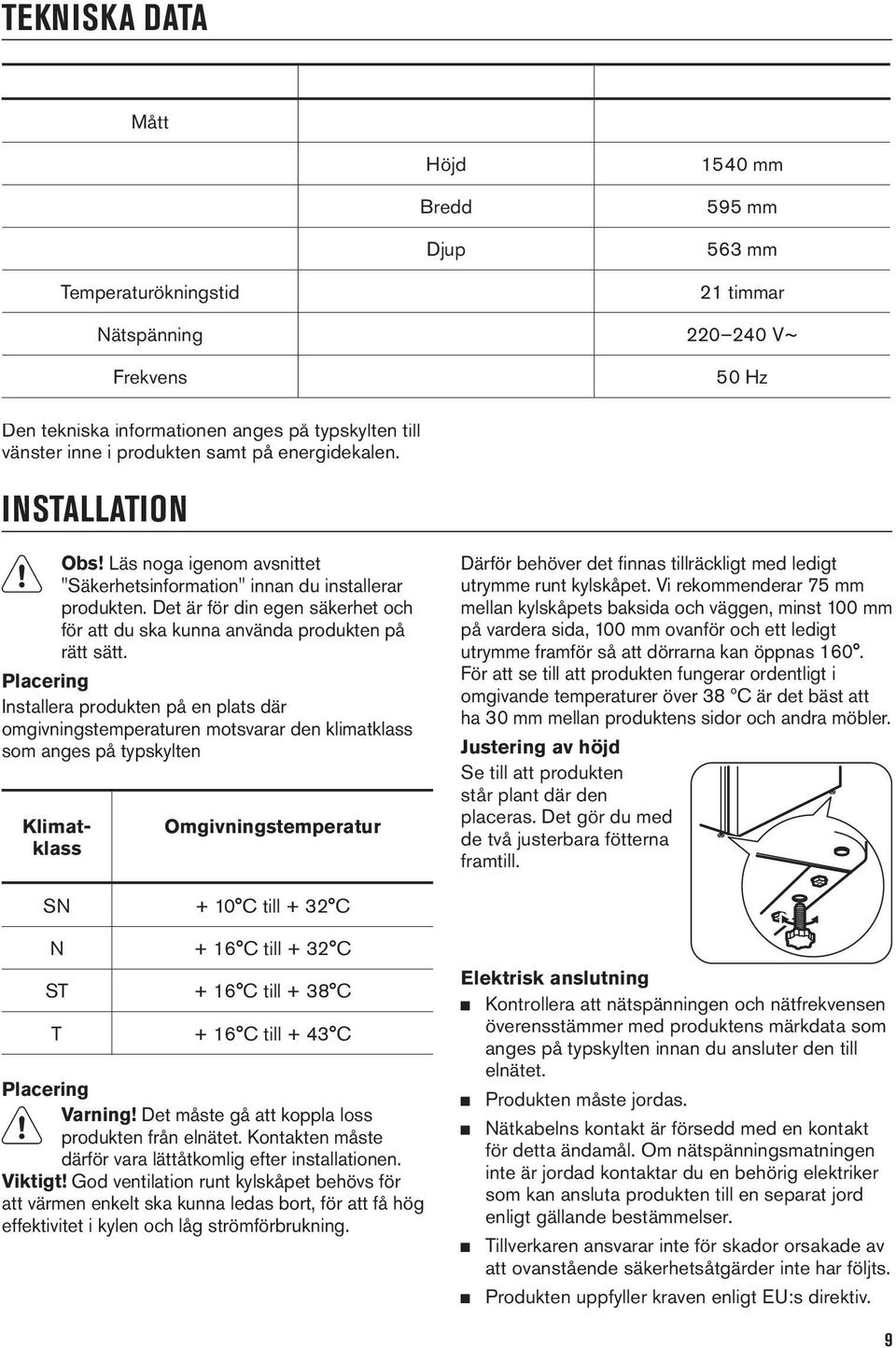

9 Tekniska data Mått Höjd Bredd Djup 1540 mm 595 mm 563 mm Temperaturökningstid 21 timmar Nätspänning V~ Frekvens 50 Hz Den tekniska informationen anges på typskylten till vänster inne i produkten samt på energidekalen. Installation Obs! Läs noga igenom avsnittet "Säkerhetsinformation" innan du installerar produkten. Det är för din egen säkerhet och för att du ska kunna använda produkten på rätt sätt. Placering Installera produkten på en plats där omgivningstemperaturen motsvarar den klimatklass som anges på typskylten Klimatklass Omgivningstemperatur Därför behöver det finnas tillräckligt med ledigt utrymme runt kylskåpet. Vi rekommenderar 75 mm mellan kylskåpets baksida och väggen, minst 100 mm på vardera sida, 100 mm ovanför och ett ledigt utrymme framför så att dörrarna kan öppnas 160. För att se till att produkten fungerar ordentligt i omgivande temperaturer över 38 ºC är det bäst att ha 30 mm mellan produktens sidor och andra möbler. Justering av höjd Se till att produkten står plant där den placeras. Det gör du med de två justerbara fötterna framtill. SN + 10 C till + 32 C N + 16 C till + 32 C ST + 16 C till + 38 C T + 16 C till + 43 C Placering Varning! Det måste gå att koppla loss produkten från elnätet. Kontakten måste därför vara lättåtkomlig efter installationen. Viktigt! God ventilation runt kylskåpet behövs för att värmen enkelt ska kunna ledas bort, för att få hög effektivitet i kylen och låg strömförbrukning. Elektrisk anslutning Kontrollera att nätspänningen och nätfrekvensen överensstämmer med produktens märkdata som anges på typskylten innan du ansluter den till elnätet. Produkten måste jordas. Nätkabelns kontakt är försedd med en kontakt för detta ändamål. Om nätspänningsmatningen inte är jordad kontaktar du en behörig elektriker som kan ansluta produkten till en separat jord enligt gällande bestämmelser. Tillverkaren ansvarar inte för skador orsakade av att ovanstående säkerhetsåtgärder inte har följts. Produkten uppfyller kraven enligt EU:s direktiv. 9

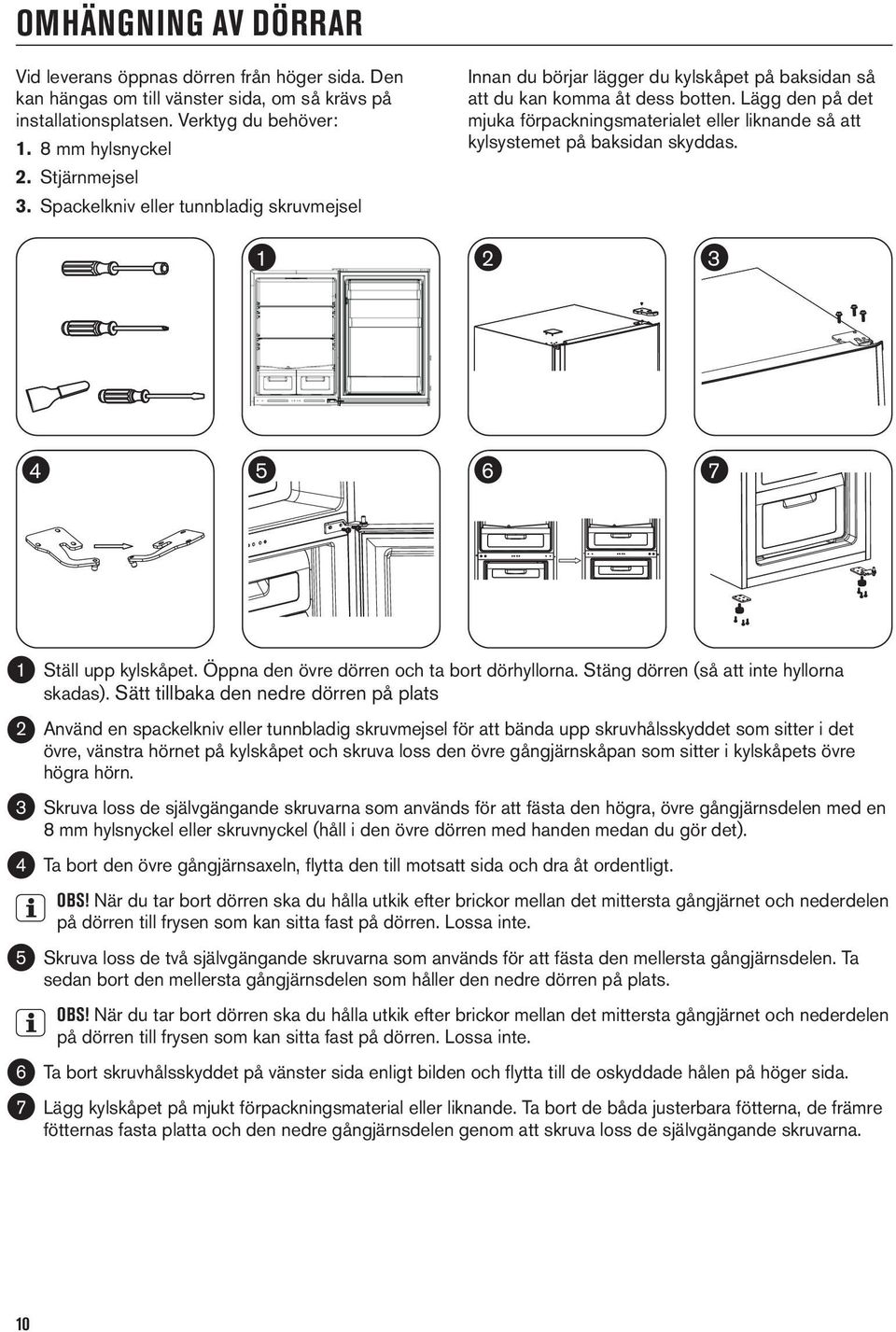

10 Omhängning av dörrar Vid leverans öppnas dörren från höger sida. Den kan hängas om till vänster sida, om så krävs på installationsplatsen. Verktyg du behöver: 1. 8 mm hylsnyckel 2. Stjärnmejsel 3. Spackelkniv eller tunnbladig skruvmejsel Innan du börjar lägger du kylskåpet på baksidan så att du kan komma åt dess botten. Lägg den på det mjuka förpackningsmaterialet eller liknande så att kylsystemet på baksidan skyddas Ställ upp kylskåpet. Öppna den övre dörren och ta bort dörhyllorna. Stäng dörren (så att inte hyllorna skadas). Sätt tillbaka den nedre dörren på plats 2 Använd en spackelkniv eller tunnbladig skruvmejsel för att bända upp skruvhålsskyddet som sitter i det övre, vänstra hörnet på kylskåpet och skruva loss den övre gångjärnskåpan som sitter i kylskåpets övre högra hörn. 3 Skruva loss de självgängande skruvarna som används för att fästa den högra, övre gångjärnsdelen med en 8 mm hylsnyckel eller skruvnyckel (håll i den övre dörren med handen medan du gör det). 4 Ta bort den övre gångjärnsaxeln, flytta den till motsatt sida och dra åt ordentligt. OBS! När du tar bort dörren ska du hålla utkik efter brickor mellan det mittersta gångjärnet och nederdelen på dörren till frysen som kan sitta fast på dörren. Lossa inte. 5 Skruva loss de två självgängande skruvarna som används för att fästa den mellersta gångjärnsdelen. Ta sedan bort den mellersta gångjärnsdelen som håller den nedre dörren på plats. OBS! När du tar bort dörren ska du hålla utkik efter brickor mellan det mittersta gångjärnet och nederdelen på dörren till frysen som kan sitta fast på dörren. Lossa inte. 6 Ta bort skruvhålsskyddet på vänster sida enligt bilden och flytta till de oskyddade hålen på höger sida. 7 Lägg kylskåpet på mjukt förpackningsmaterial eller liknande. Ta bort de båda justerbara fötterna, de främre fötternas fasta platta och den nedre gångjärnsdelen genom att skruva loss de självgängande skruvarna. 10

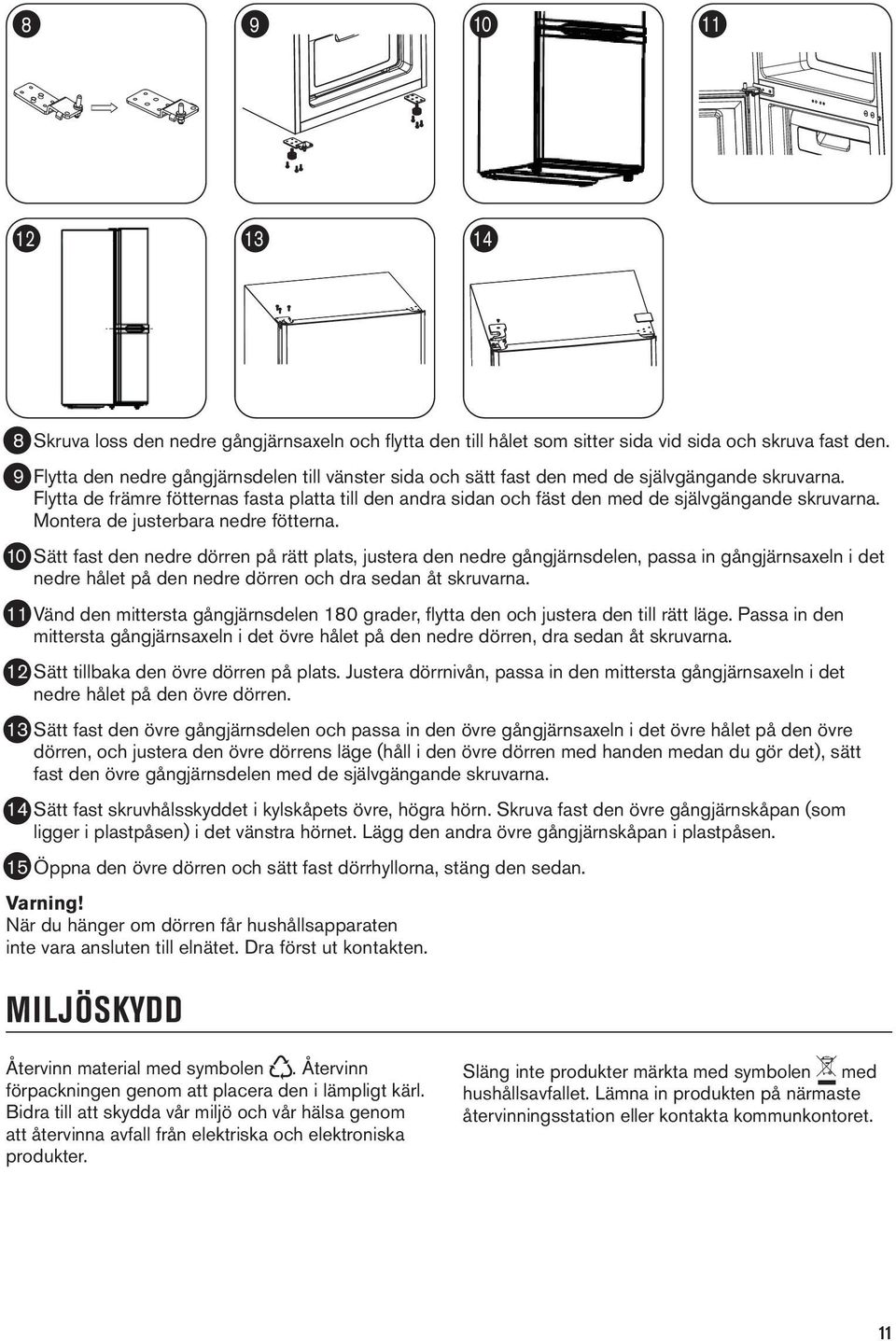

11 Skruva loss den nedre gångjärnsaxeln och flytta den till hålet som sitter sida vid sida och skruva fast den. 9 Flytta den nedre gångjärnsdelen till vänster sida och sätt fast den med de självgängande skruvarna. Flytta de främre fötternas fasta platta till den andra sidan och fäst den med de självgängande skruvarna. Montera de justerbara nedre fötterna. 10 Sätt fast den nedre dörren på rätt plats, justera den nedre gångjärnsdelen, passa in gångjärnsaxeln i det nedre hålet på den nedre dörren och dra sedan åt skruvarna. 11 Vänd den mittersta gångjärnsdelen 180 grader, flytta den och justera den till rätt läge. Passa in den mittersta gångjärnsaxeln i det övre hålet på den nedre dörren, dra sedan åt skruvarna. 12 Sätt tillbaka den övre dörren på plats. Justera dörrnivån, passa in den mittersta gångjärnsaxeln i det nedre hålet på den övre dörren. 13 Sätt fast den övre gångjärnsdelen och passa in den övre gångjärnsaxeln i det övre hålet på den övre dörren, och justera den övre dörrens läge (håll i den övre dörren med handen medan du gör det), sätt fast den övre gångjärnsdelen med de självgängande skruvarna. 14 Sätt fast skruvhålsskyddet i kylskåpets övre, högra hörn. Skruva fast den övre gångjärnskåpan (som ligger i plastpåsen) i det vänstra hörnet. Lägg den andra övre gångjärnskåpan i plastpåsen. 15 Öppna den övre dörren och sätt fast dörrhyllorna, stäng den sedan. Varning! När du hänger om dörren får hushållsapparaten inte vara ansluten till elnätet. Dra först ut kontakten. Miljöskydd Återvinn material med symbolen. Återvinn förpackningen genom att placera den i lämpligt kärl. Bidra till att skydda vår miljö och vår hälsa genom att återvinna avfall från elektriska och elektroniska produkter. Släng inte produkter märkta med symbolen med hushållsavfallet. Lämna in produkten på närmaste återvinningsstation eller kontakta kommunkontoret. 11

12 A
