BRUKSANVISNING TRAINER 401

Transkript

1 BRUKSANVISNING TRAINER 401 Primetime AB Box Stockholm Sverige Telefon: Telefax: E-post: Hemsida:

2 INNEHÅLL Specifikationer Introduktion För din säkerhet Att komma igång Rökvätska Fjärrkontrollen Rökslang, slangadapter Första hjälpen Garanti Service, underhåll Varning Egna anteckningar Serviceunderlag SPECIFIKATIONER Funktioner Värmareffekt Uppvärmningstid, ca Vätsketank Vätskeförbrukning, ca Kapacitet, ca Effektförbrukning, ca Dimensioner, ca Vikt utan vätska, ca D-Tech system dubbla pumpar och dubbla genomlopp genom värmeblocket, Multi-fjärrkontoll, SMD-Elektronik, DTP-Säkerhetssystem. 1,5 kw 10 minuter 9,5 liter. Möjlighet att ansluta extern tank. 0,15 l per minut 1000 m 3 per minut med en meters siktdjup V L: 730 mm B: 313 mm H: 345 mm 19 kg

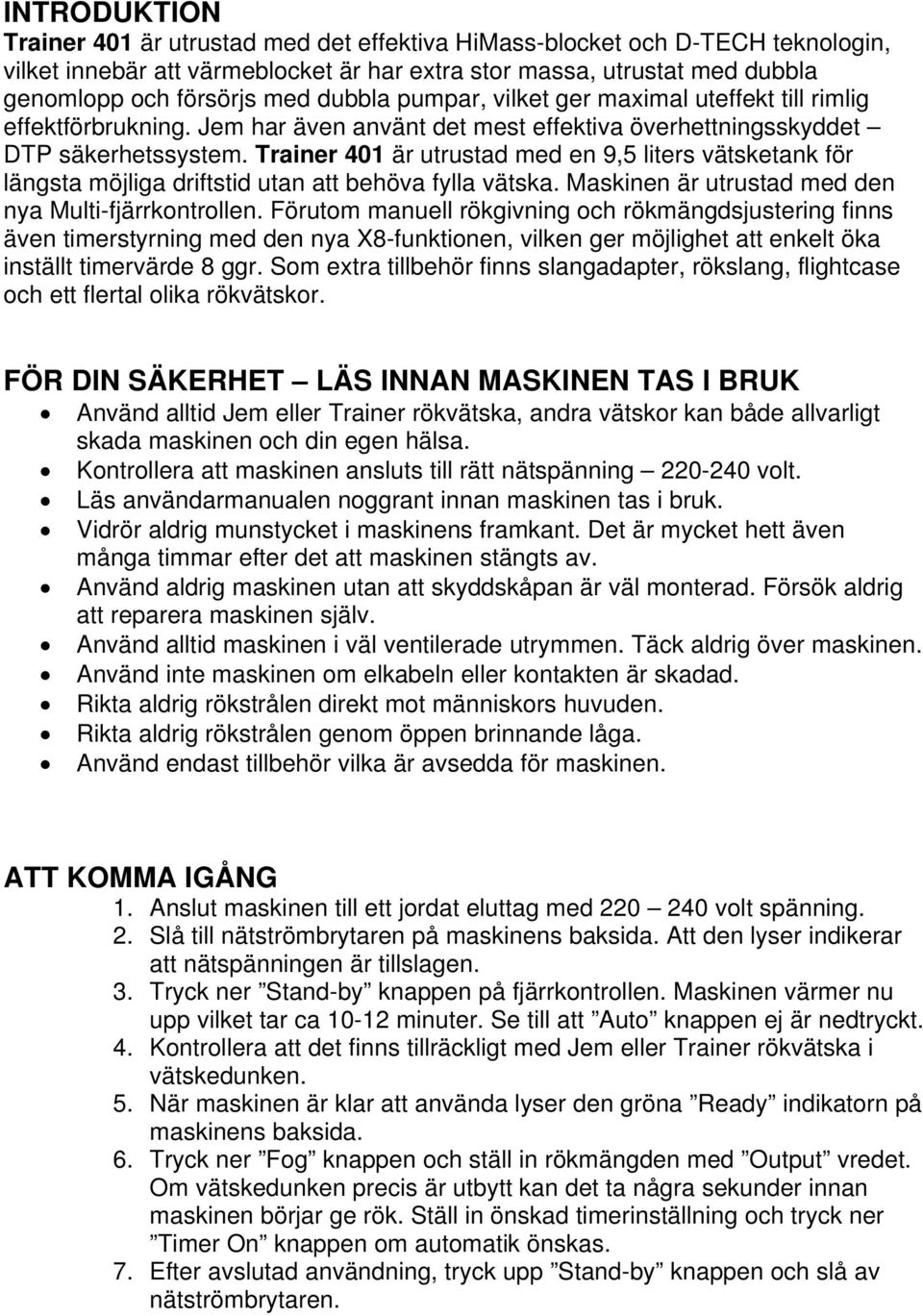

3 INTRODUKTION Trainer 401 är utrustad med det effektiva HiMass-blocket och D-TECH teknologin, vilket innebär att värmeblocket är har extra stor massa, utrustat med dubbla genomlopp och försörjs med dubbla pumpar, vilket ger maximal uteffekt till rimlig effektförbrukning. Jem har även använt det mest effektiva överhettningsskyddet DTP säkerhetssystem. Trainer 401 är utrustad med en 9,5 liters vätsketank för längsta möjliga driftstid utan att behöva fylla vätska. Maskinen är utrustad med den nya Multi-fjärrkontrollen. Förutom manuell rökgivning och rökmängdsjustering finns även timerstyrning med den nya X8-funktionen, vilken ger möjlighet att enkelt öka inställt timervärde 8 ggr. Som extra tillbehör finns slangadapter, rökslang, flightcase och ett flertal olika rökvätskor. FÖR DIN SÄKERHET LÄS INNAN MASKINEN TAS I BRUK Använd alltid Jem eller Trainer rökvätska, andra vätskor kan både allvarligt skada maskinen och din egen hälsa. Kontrollera att maskinen ansluts till rätt nätspänning volt. Läs användarmanualen noggrant innan maskinen tas i bruk. Vidrör aldrig munstycket i maskinens framkant. Det är mycket hett även många timmar efter det att maskinen stängts av. Använd aldrig maskinen utan att skyddskåpan är väl monterad. Försök aldrig att reparera maskinen själv. Använd alltid maskinen i väl ventilerade utrymmen. Täck aldrig över maskinen. Använd inte maskinen om elkabeln eller kontakten är skadad. Rikta aldrig rökstrålen direkt mot människors huvuden. Rikta aldrig rökstrålen genom öppen brinnande låga. Använd endast tillbehör vilka är avsedda för maskinen. ATT KOMMA IGÅNG 1. Anslut maskinen till ett jordat eluttag med volt spänning. 2. Slå till nätströmbrytaren på maskinens baksida. Att den lyser indikerar att nätspänningen är tillslagen. 3. Tryck ner Stand-by knappen på fjärrkontrollen. Maskinen värmer nu upp vilket tar ca minuter. Se till att Auto knappen ej är nedtryckt. 4. Kontrollera att det finns tillräckligt med Jem eller Trainer rökvätska i vätskedunken. 5. När maskinen är klar att använda lyser den gröna Ready indikatorn på maskinens baksida. 6. Tryck ner Fog knappen och ställ in rökmängden med Output vredet. Om vätskedunken precis är utbytt kan det ta några sekunder innan maskinen börjar ge rök. Ställ in önskad timerinställning och tryck ner Timer On knappen om automatik önskas. 7. Efter avslutad användning, tryck upp Stand-by knappen och slå av nätströmbrytaren.

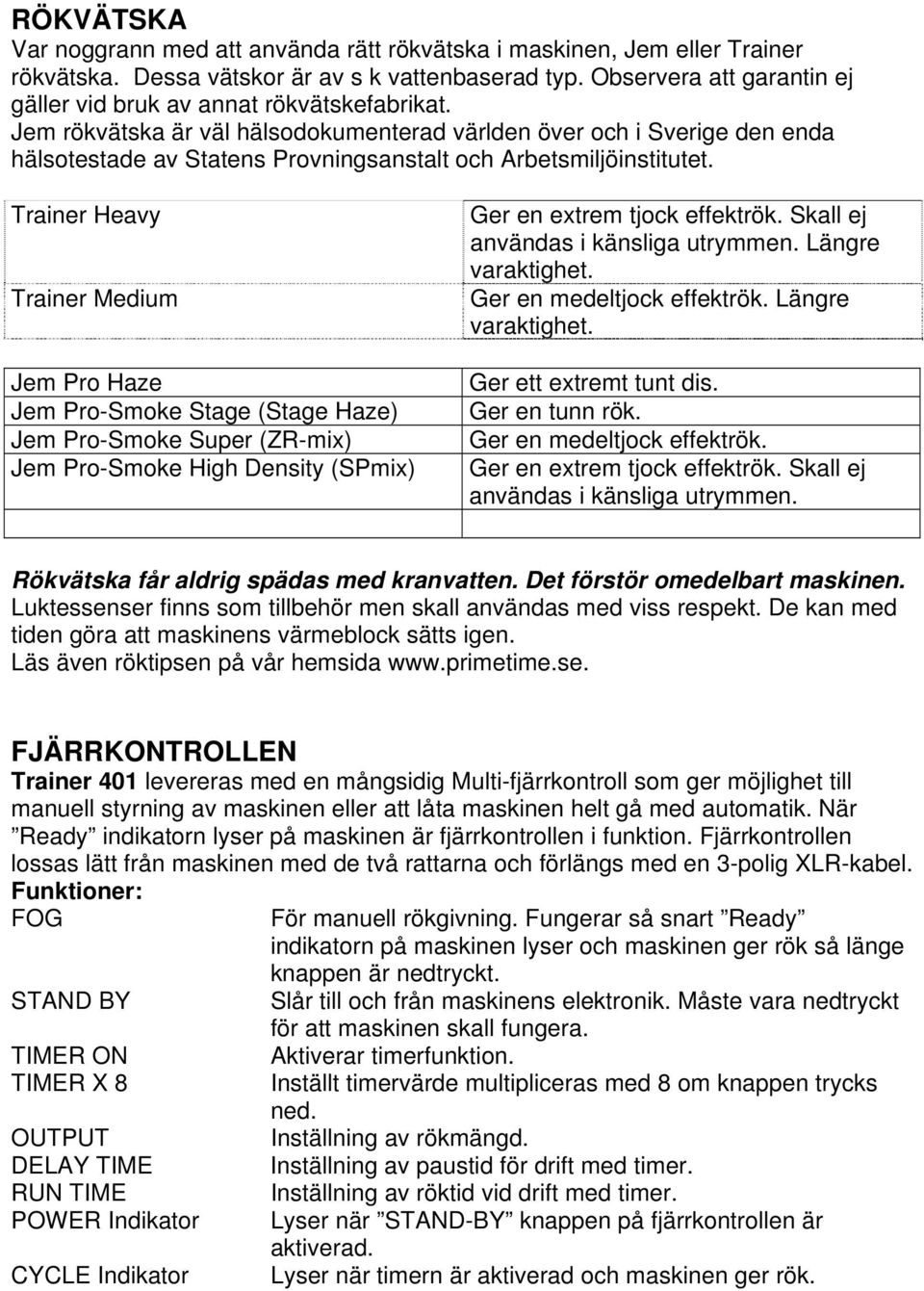

4 RÖKVÄTSKA Var noggrann med att använda rätt rökvätska i maskinen, Jem eller Trainer rökvätska. Dessa vätskor är av s k vattenbaserad typ. Observera att garantin ej gäller vid bruk av annat rökvätskefabrikat. Jem rökvätska är väl hälsodokumenterad världen över och i Sverige den enda hälsotestade av Statens Provningsanstalt och Arbetsmiljöinstitutet. Trainer Heavy Trainer Medium Jem Pro Haze Jem Pro-Smoke Stage (Stage Haze) Jem Pro-Smoke Super (ZR-mix) Jem Pro-Smoke High Density (SPmix) Ger en extrem tjock effektrök. Skall ej användas i känsliga utrymmen. Längre varaktighet. Ger en medeltjock effektrök. Längre varaktighet. Ger ett extremt tunt dis. Ger en tunn rök. Ger en medeltjock effektrök. Ger en extrem tjock effektrök. Skall ej användas i känsliga utrymmen. Rökvätska får aldrig spädas med kranvatten. Det förstör omedelbart maskinen. Luktessenser finns som tillbehör men skall användas med viss respekt. De kan med tiden göra att maskinens värmeblock sätts igen. Läs även röktipsen på vår hemsida FJÄRRKONTROLLEN Trainer 401 levereras med en mångsidig Multi-fjärrkontroll som ger möjlighet till manuell styrning av maskinen eller att låta maskinen helt gå med automatik. När Ready indikatorn lyser på maskinen är fjärrkontrollen i funktion. Fjärrkontrollen lossas lätt från maskinen med de två rattarna och förlängs med en 3-polig XLR-kabel. Funktioner: FOG STAND BY TIMER ON TIMER X 8 OUTPUT DELAY TIME RUN TIME POWER Indikator CYCLE Indikator För manuell rökgivning. Fungerar så snart Ready indikatorn på maskinen lyser och maskinen ger rök så länge knappen är nedtryckt. Slår till och från maskinens elektronik. Måste vara nedtryckt för att maskinen skall fungera. Aktiverar timerfunktion. Inställt timervärde multipliceras med 8 om knappen trycks ned. Inställning av rökmängd. Inställning av paustid för drift med timer. Inställning av röktid vid drift med timer. Lyser när STAND-BY knappen på fjärrkontrollen är aktiverad. Lyser när timern är aktiverad och maskinen ger rök.

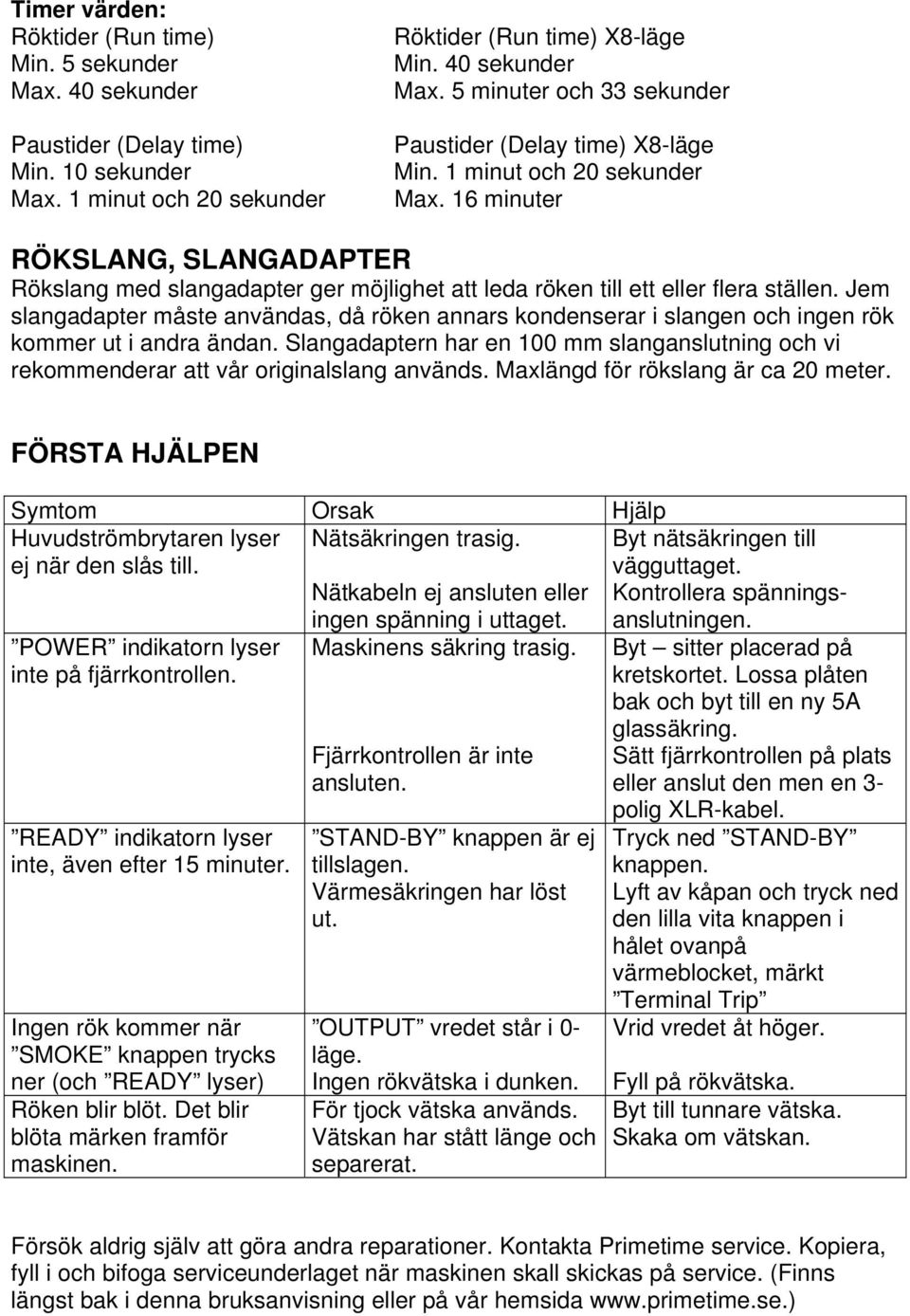

5 Timer värden: Röktider (Run time) Min. 5 sekunder Max. 40 sekunder Paustider (Delay time) Min. 10 sekunder Max. 1 minut och 20 sekunder Röktider (Run time) X8-läge Min. 40 sekunder Max. 5 minuter och 33 sekunder Paustider (Delay time) X8-läge Min. 1 minut och 20 sekunder Max. 16 minuter RÖKSLANG, SLANGADAPTER Rökslang med slangadapter ger möjlighet att leda röken till ett eller flera ställen. Jem slangadapter måste användas, då röken annars kondenserar i slangen och ingen rök kommer ut i andra ändan. Slangadaptern har en 100 mm slanganslutning och vi rekommenderar att vår originalslang används. Maxlängd för rökslang är ca 20 meter. FÖRSTA HJÄLPEN POWER indikatorn lyser inte på fjärrkontrollen. READY indikatorn lyser inte, även efter 15 minuter. Ingen rök kommer när SMOKE knappen trycks ner (och READY lyser) Röken blir blöt. Det blir blöta märken framför maskinen. ingen spänning i uttaget. Maskinens säkring trasig. Fjärrkontrollen är inte ansluten. STAND-BY knappen är ej tillslagen. Värmesäkringen har löst ut. OUTPUT vredet står i 0- läge. Ingen rökvätska i dunken. För tjock vätska används. Vätskan har stått länge och separerat. Symtom Orsak Hjälp Huvudströmbrytaren lyser ej när den slås till. Nätsäkringen trasig. Byt nätsäkringen till vägguttaget. Nätkabeln ej ansluten eller Kontrollera spänningsanslutningen. Byt sitter placerad på kretskortet. Lossa plåten bak och byt till en ny 5A glassäkring. Sätt fjärrkontrollen på plats eller anslut den men en 3- polig XLR-kabel. Tryck ned STAND-BY knappen. Lyft av kåpan och tryck ned den lilla vita knappen i hålet ovanpå värmeblocket, märkt Terminal Trip Vrid vredet åt höger. Fyll på rökvätska. Byt till tunnare vätska. Skaka om vätskan. Försök aldrig själv att göra andra reparationer. Kontakta Primetime service. Kopiera, fyll i och bifoga serviceunderlaget när maskinen skall skickas på service. (Finns längst bak i denna bruksanvisning eller på vår hemsida

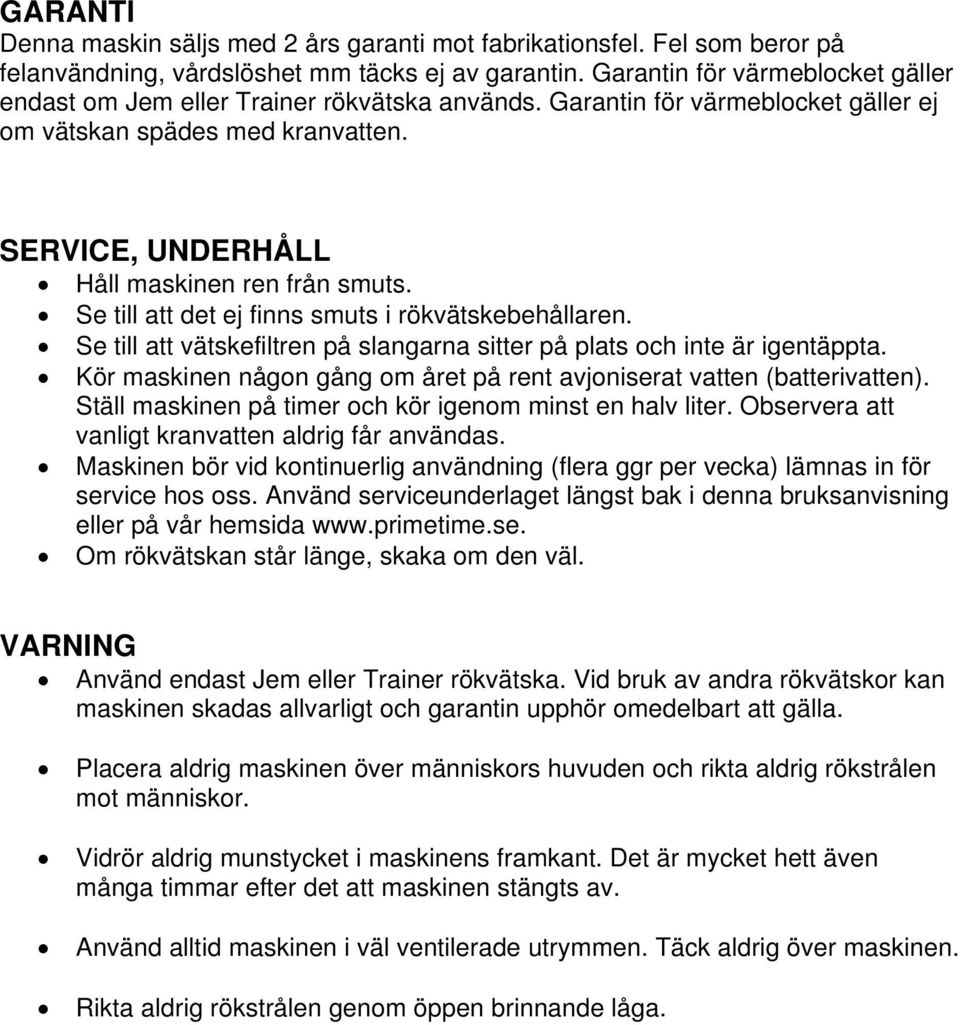

6 GARANTI Denna maskin säljs med 2 års garanti mot fabrikationsfel. Fel som beror på felanvändning, vårdslöshet mm täcks ej av garantin. Garantin för värmeblocket gäller endast om Jem eller Trainer rökvätska används. Garantin för värmeblocket gäller ej om vätskan spädes med kranvatten. SERVICE, UNDERHÅLL Håll maskinen ren från smuts. Se till att det ej finns smuts i rökvätskebehållaren. Se till att vätskefiltren på slangarna sitter på plats och inte är igentäppta. Kör maskinen någon gång om året på rent avjoniserat vatten (batterivatten). Ställ maskinen på timer och kör igenom minst en halv liter. Observera att vanligt kranvatten aldrig får användas. Maskinen bör vid kontinuerlig användning (flera ggr per vecka) lämnas in för service hos oss. Använd serviceunderlaget längst bak i denna bruksanvisning eller på vår hemsida Om rökvätskan står länge, skaka om den väl. VARNING Använd endast Jem eller Trainer rökvätska. Vid bruk av andra rökvätskor kan maskinen skadas allvarligt och garantin upphör omedelbart att gälla. Placera aldrig maskinen över människors huvuden och rikta aldrig rökstrålen mot människor. Vidrör aldrig munstycket i maskinens framkant. Det är mycket hett även många timmar efter det att maskinen stängts av. Använd alltid maskinen i väl ventilerade utrymmen. Täck aldrig över maskinen. Rikta aldrig rökstrålen genom öppen brinnande låga.

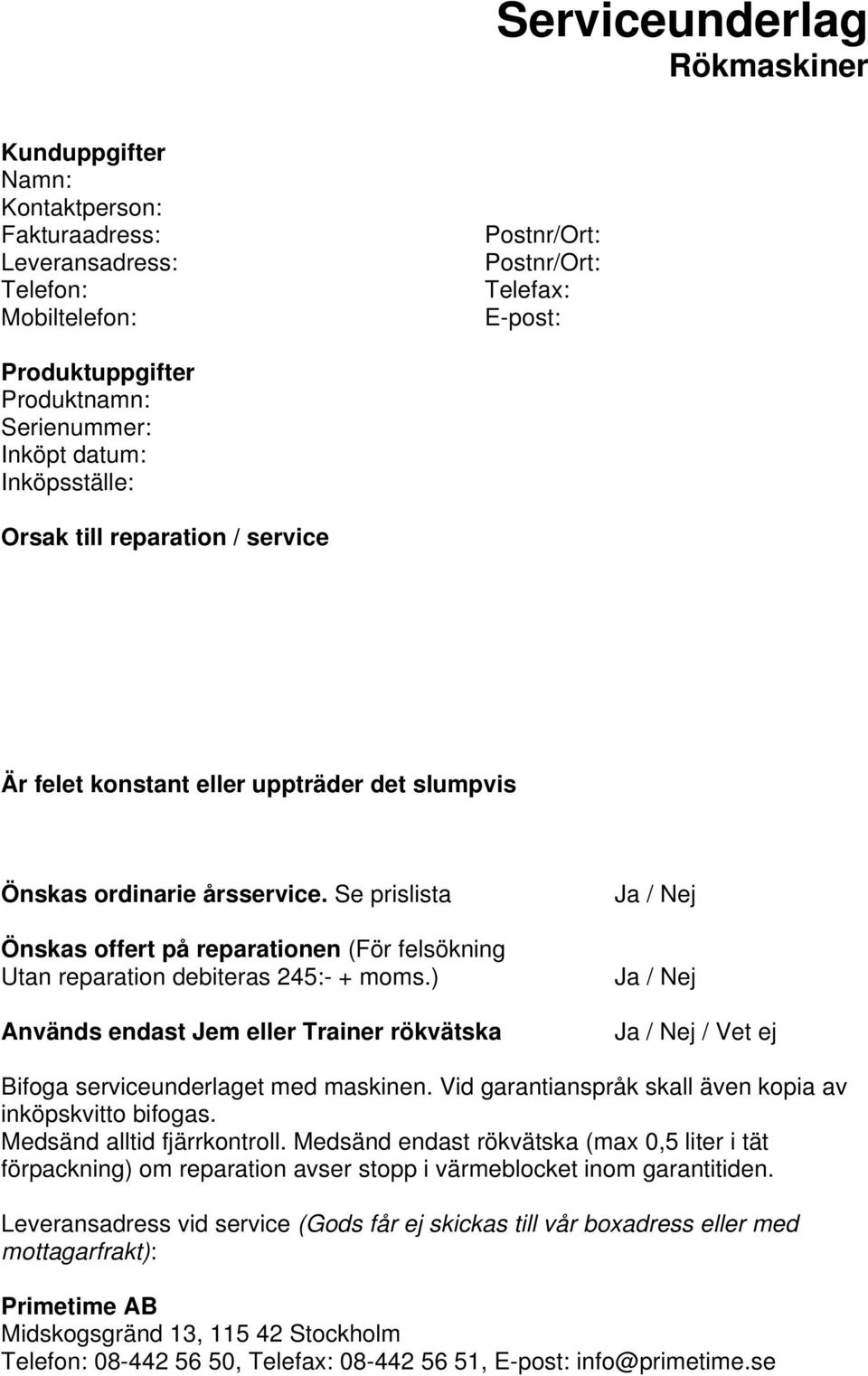

7 Serviceunderlag Rökmaskiner Kunduppgifter Namn: Kontaktperson: Fakturaadress: Leveransadress: Telefon: Mobiltelefon: Postnr/Ort: Postnr/Ort: Telefax: E-post: Produktuppgifter Produktnamn: Serienummer: Inköpt datum: Inköpsställe: Orsak till reparation / service Är felet konstant eller uppträder det slumpvis Önskas ordinarie årsservice. Se prislista Önskas offert på reparationen (För felsökning Utan reparation debiteras 245:- + moms.) Används endast Jem eller Trainer rökvätska Ja / Nej Ja / Nej Ja / Nej / Vet ej Bifoga serviceunderlaget med maskinen. Vid garantianspråk skall även kopia av inköpskvitto bifogas. Medsänd alltid fjärrkontroll. Medsänd endast rökvätska (max 0,5 liter i tät förpackning) om reparation avser stopp i värmeblocket inom garantitiden. Leveransadress vid service (Gods får ej skickas till vår boxadress eller med mottagarfrakt): Primetime AB Midskogsgränd 13, Stockholm Telefon: , Telefax: , E-post: info@primetime.se

8 EGNA ANTECKNINGAR
