1 teaterkonsult hasselblad SCENBELYSNING Tekniska specifikationer SPIRA (SMoT bilaga 4a) Jönköping teaterkonsult Reimersholmsgatan 75 Telefon Telefax (GSM) hasselblad Stockholm Sweden

2 Innehållsförteckning 1 ORIENTERANDE UTRUSTNING KONSERTSCENEN Ljusbord Större Ljusbord Mindre ljusbord Styrning av salongsbelysning Arbetsbelysning Dimmerstativ Dimmrar Switchar Distribution i främre reflektorn Distribution i podiereflektorn Fördelningscentraler Distribuerade dimmrar för trossar Profilstrålkastare större för frontalbelysning PAR-strålkastare för podieljus DMX splittar RJ-45 kablar CAT-DMX kablar CAT-DMX Boxar DMX trådlös TEATERN Ljusbord Styrning av salongsbelysning Dimmerstativ Dimmrar Fördelningscentral i prosceniebrygga Distribuerade dimmrar i prosceniebrygga Fördelningscentraler i trossar Distribuerade dimmrar för trossar Fördelningscentraler i proscenietorn med DMX Distribuerade dimmrar i proscenietorn Distribuerade lösa dimmrar Profilstrålkastare större för frontalbelysning Profilstrålkastare mindre Fresnellstrålkastare mindre Fresnellstrålkastare större Färgväxlare (Scrollers) Strålkastartillbehör Multikabel 25m Multikabel 10m Piskor multikabel Uttagsbox för multikabel Elkablar 63A Elkablar 32A Elkablar 13A 2,5m Elkablar 13A 5m Elkablar 13A 10m DMX splittar Tekniska spec. Scenbelysning SMoT D Hasselblad /33

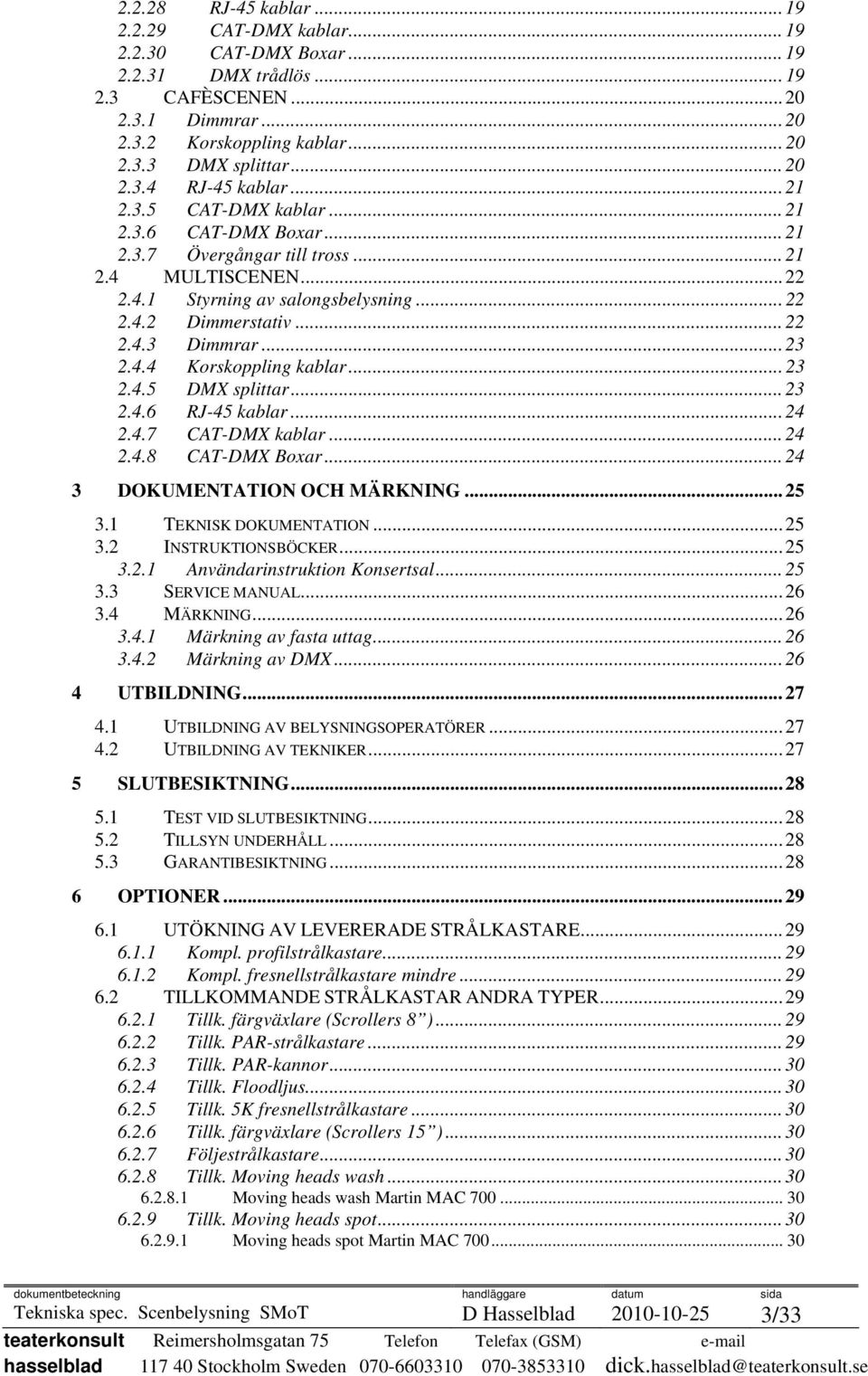

3 RJ-45 kablar CAT-DMX kablar CAT-DMX Boxar DMX trådlös CAFÈSCENEN Dimmrar Korskoppling kablar DMX splittar RJ-45 kablar CAT-DMX kablar CAT-DMX Boxar Övergångar till tross MULTISCENEN Styrning av salongsbelysning Dimmerstativ Dimmrar Korskoppling kablar DMX splittar RJ-45 kablar CAT-DMX kablar CAT-DMX Boxar DOKUMENTATION OCH MÄRKNING TEKNISK DOKUMENTATION INSTRUKTIONSBÖCKER Användarinstruktion Konsertsal SERVICE MANUAL MÄRKNING Märkning av fasta uttag Märkning av DMX UTBILDNING UTBILDNING AV BELYSNINGSOPERATÖRER UTBILDNING AV TEKNIKER SLUTBESIKTNING TEST VID SLUTBESIKTNING TILLSYN UNDERHÅLL GARANTIBESIKTNING OPTIONER UTÖKNING AV LEVERERADE STRÅLKASTARE Kompl. profilstrålkastare Kompl. fresnellstrålkastare mindre TILLKOMMANDE STRÅLKASTAR ANDRA TYPER Tillk. färgväxlare (Scrollers 8 ) Tillk. PAR-strålkastare Tillk. PAR-kannor Tillk. Floodljus Tillk. 5K fresnellstrålkastare Tillk. färgväxlare (Scrollers 15 ) Följestrålkastare Tillk. Moving heads wash Moving heads wash Martin MAC Tillk. Moving heads spot Moving heads spot Martin MAC Tekniska spec. Scenbelysning SMoT D Hasselblad /33

4 Moving heads spot ETC Sours Four Revolution Moving heads spot ADB Warp Moving heads spot ADB Warp Vari-lite VL1100TSD MÄNGDFÖRTECKNING ORIENTERANDE Då entreprenaden är en totalentreprenad skall denna beskrivning ses som grund för färdigprojektering. De infästningsmöjligheter med belastningar vilka framgår av K ritningar och anslutningar i El-handlingar skall ses som underlag och entreprenören ansvarar för CE intygande för den levererade utrustningen. Lokalerna redovisas enligt A och K handlingar. Elinstallationer och kraft i annan entreprenad redovisas på E handlingar. I bilaga 4: Beskrivning scenteknik redovisas kraftmatning, signalnät etc. vilket är en del av Peabs åtaganden. I de delar som detta kräver förändringar eller kompletteringar i av byggentreprenör (Peab) redovisade åtaganden är detta en del av scenbelysningsentreprenaden. Anbudsgivaren skall i anbudet ange tekniska specifikationer och illustrationer på principiella lösningar i en sådan omfattning att anbudet går att värdera. Tekniska spec. Scenbelysning SMoT D Hasselblad /33

5 2 UTRUSTNING 2.1 KONSERTSCENEN Konsertscenen utrustas med en permanent belysningsanläggning för i första hand konsertframföranden. Anläggningen är tänkt att i en framtid kunna kompletteras till en anläggning för större shower och musikaler Ljusbord I konsertsalen skall finnas två ljusbord. Ett för mindre ljussättningar styrda från inspicient vid podiet och ett för större ljussättningar från salong eller maskinrum. Båda borden skall kunna nyttjas parallellt utan omkoppling mellan borden Större Ljusbord Ljusbord av typ grandma2 light för placering i kontrollrum eller salongen med bra möjlighet till styrning av rörliga strålkastare, scrollrar, mediahantering (serverstyrning) och RDM och av samma typ som i Teatern skall offereras. Alternativa ljusbord kan offereras men bara som ett alternativ utöver grandma2 light och det är upp till beställaren att värdera föreslagna alternativ. Kostnad för alternativa lösningar skall anges som tillkommande eller avgående i anbud Mindre ljusbord Mindre ljusbord för ljusreglering från inspicientposition. Ljusbordet skall kunna fungera tillsammans med, men även helt separat från det större ljusbordet. Ljusbordet skall vara mycket enkelt att handha för daglig drift i konsertsalen och för enklare förprogrammerade moment eller enstaka ljusförändringar vid konserter. Tekniska spec. Scenbelysning SMoT D Hasselblad /33

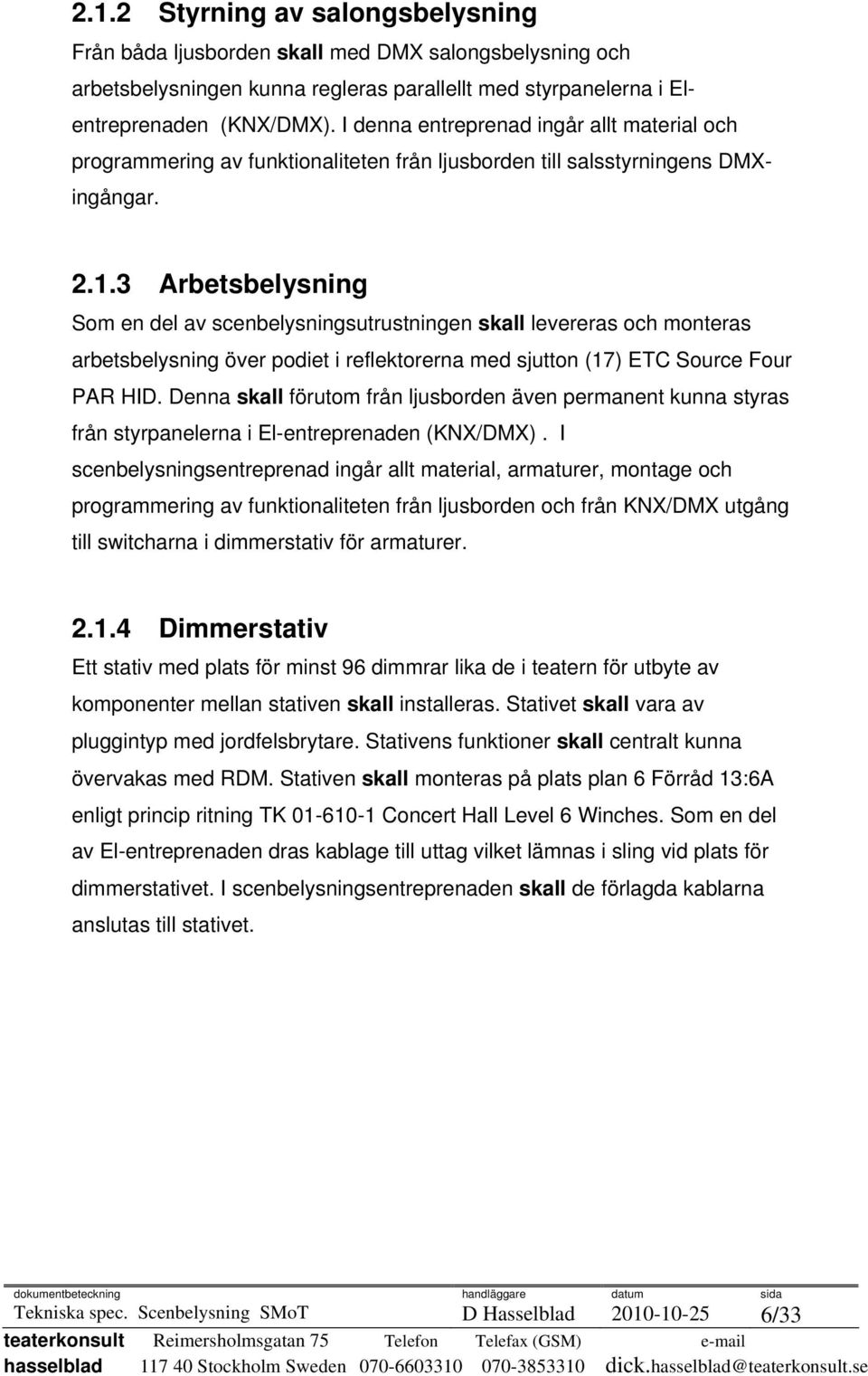

6 2.1.2 Styrning av salongsbelysning Från båda ljusborden skall med DMX salongsbelysning och arbetsbelysningen kunna regleras parallellt med styrpanelerna i Elentreprenaden (KNX/DMX). I denna entreprenad ingår allt material och programmering av funktionaliteten från ljusborden till salsstyrningens DMXingångar Arbetsbelysning Som en del av scenbelysningsutrustningen skall levereras och monteras arbetsbelysning över podiet i reflektorerna med sjutton (17) ETC Source Four PAR HID. Denna skall förutom från ljusborden även permanent kunna styras från styrpanelerna i El-entreprenaden (KNX/DMX). I scenbelysningsentreprenad ingår allt material, armaturer, montage och programmering av funktionaliteten från ljusborden och från KNX/DMX utgång till switcharna i dimmerstativ för armaturer Dimmerstativ Ett stativ med plats för minst 96 dimmrar lika de i teatern för utbyte av komponenter mellan stativen skall installeras. Stativet skall vara av pluggintyp med jordfelsbrytare. Stativens funktioner skall centralt kunna övervakas med RDM. Stativen skall monteras på plats plan 6 Förråd 13:6A enligt princip ritning TK Concert Hall Level 6 Winches. Som en del av El-entreprenaden dras kablage till uttag vilket lämnas i sling vid plats för dimmerstativet. I scenbelysningsentreprenaden skall de förlagda kablarna anslutas till stativet. Tekniska spec. Scenbelysning SMoT D Hasselblad /33

7 2.1.5 Dimmrar Det skall levereras och installeras i dimmerstativet nittiofyra (94) dimmrar 13A av tyristor typ med jordfelsbrytare för varje enskild krets eller kretspar. Dimmrarna skall kunna kopplas om för en switchfunktion vid matning till armaturer med inbyggd ljusreglering (undantaget armaturer med kapacitiv last). Dimmrarna skall vara så avstörda att ljudet från filament på en ETC Sours Four MCM inte överstiger 22 dba mät på en meters avstånd. Elektriskt skall de vara avstörda för annan utrustning (hörslingor) med minst tre hundra femtio (350) mikrosekunders stigtid Switchar Det skall levereras och installeras i dimmerstativet två (2) switchar för matning till arbetsljusarmaturerna i reflektorerna över podiet Distribution i främre reflektorn För matning till främre reflektorn med sex (6) grupper 3x2.5 mm² skall en kabelvinda (del av Overstage machinery) anslutas, Vindan ansluts i vind över podiet där El-entreprenör avslutar sex grupper i en plint. Kablar från plint lämnas i sling vid plats för dimmerstativ. Grupper skall fördelas enligt enligt ritning TK Belysningsgrupper i reflektorer Konsertsalen. I installationsarbetet ingår montage intern kanalisation och kablering i reflektorn med uttag vid uttagspositionerna för strålkastare Distribution i podiereflektorn För matning till podiereflektorn med sexton (16) grupper 3x2.5 mm² skall två kabelvindor (del av Overstage machinery) anslutas. Vindorna ansluts i plint på vind över podiet där El-entreprenör avslutar sexton grupper i plint. Kablar från plint lämnas i sling vid plats för dimmerstativ. Grupper skall fördelas enligt ritning TK Belysningsgrupper i reflektorer Konsertsalen. I installationsarbetet ingår montage av en från publik dold intern kanalisation och kablering i reflektorn med uttag vid uttagspositionerna för strålkastare. Eventuell rotation av reflektorerna vid brand skall beaktas vid installationen. Tekniska spec. Scenbelysning SMoT D Hasselblad /33

8 2.1.9 Fördelningscentraler För matning till dimmrar och annan utrustning i belysningstrossar skall monteras en distributionscentral på varje av sex trossar (6). Centralen ansluts till kabelvinda (vindan är en del av Over stage machinery). Vindan ansluts för kraftmatning 63A i plint på vind över podiet. Matning till plinten är del av Elentreprenaden anslutningen scenbelysningsentreprenaden. Varje fördelningscentral skall ha matningen till de initialt installerade dimmrarna i trossen, DMX-utrustningen och 24V till scrollermatning. De skall utöver detta förses med ett 63A CEE uttag, två 32A CEE uttag två 16A CEE uttag och fyra Schuko 10A uttag. De fyra Schukouttagen skall med switch kunna styras från fyra individuella valbara DMX-kanaler. Uttagen monteras så att centralen inpassas på trossen och anslutna kontakter ryms inom avbärarbågarna vilka redovisas på ritning TK Concert Hall Light Trusses 1-2 och TK Concert Hall Light Trusses Distribuerade dimmrar för trossar I varje av sex (6) trossar skall monteras distribuerade transistordimmrar med jordfelsbrytare för varje krets eller kretspar. Det skall på varje tross finnas tolv (12) dimmrar 13A. Dimmrarna skall vara helt tysta eventuell kylning får inte avge mer än 22 dba (mätt på en meters avstånd). Dimmrarna kan antingen vara samlade i en enhet och uttagen placerade på kanaler i trossarna. Alternativt kan de byggdas som enheter med dimmrarna integrerade i kanalerna eller fördelas på enheter om två dimmrar i varje. I trossarna skall även monteras nätkabelrännor för den tillfälliga interna kableringen från dimmrar till armaturer på trossen. Utformningen skall anpassas efter dimmerkapslingen och fördelningscentralens utformning. Dimmrarna skall gå att övervaka med RDM. Dimmrarna ansluts till fördelningscentralen med CEE eller plint. (Uttag anpassade för dimmrarna och den trådlösa DMX-utrustning skall finnas förberett för i fördelningscentralerna.) Elektriskt skall de vara avstörda för annan utrustning (hörslingor) med minst tre hundra femtio (350) mikrosekunders stigtid. Tekniska spec. Scenbelysning SMoT D Hasselblad /33

9 Profilstrålkastare större för frontalbelysning För salongsbryggan i konsertsalen skall levereras och monteras tolv (12) profilstrålkastare av typ Selecon Pacific zoom med 80V lampa och standard matning från extern dimmer. Alternativ kan offereras men bara som ett alternativ utöver angivet förslag, och det är upp till beställaren att värdera föreslagna alternativ. Kostnad för alternativ skall anges tillkommande eller avgående i anbud PAR-strålkastare för podieljus För podiebelysning skall levereras och monteras fyrtiotvå (42) Source Four PAR MCM med kalljusreflektor. Till strålkastarna skall levereras nödvändigt infästningsgods för montage på reflektorerna enligt K Strålkastarna skall fördelas enligt ritning TK Belysningsgrupper i reflektorer Konsertsalen och anslutas med stickpropp. Lins skall väljas efter praktiska prov, i samband med montaget av armaturerna, för att uppnå ett jämnt vertikalt ljus över hela podiet DMX splittar Det skall levereras och installeras DMX-splittar. Splitterutrustningen skall ha en kapacitet för fyra (4) ingångar med merge mellan, för fast och tillfällig utrustning och fyra (4) utgångar (universum) med sexton (16) i varje. Splittar och annan signalutrustning skall möjliggöra RDM i systemet. En ingång ansluts (patch) normalt från ljusbord placerat vid teknikplats, en i kontrollrum, en för inspicient ljusbord och den tredje vid kraftmatning till gästande dimmrar bakom podiet. Vi varje ställe monteras övergångar från RJ- 45 till XLR 5-pol eller annan lösning anpassad för ljusborden. Splitterutrustningen skall vara försedd med RJ-45 kontakter. Splittarna utföres som en enhet eller uppdelat i flera enheter vilka monteras vid patch för CATnät och dimmerutrustningen i stativ på plan 6 Förråd 13:6A. Tekniska spec. Scenbelysning SMoT D Hasselblad /33

10 RJ-45 kablar Det skall levereras trettio (30) kablar för anslutning med RJ-45 mellan splitter och CAT6-nät CAT-DMX kablar Det skall levereras tjugo (20) XLR 5-pol övergångar för DMX-nät CAT-DMX Boxar Det skall levereras och monteras tio (10) passiva XLR 5-pol övergångar monterade i box eller i panel vid RJ-45 uttag i Konsertsalen. Vid teknikplats och i kontrollrum finns i AV-utrustningen plats i stativ för en 19 panel 1HE för uttagen DMX trådlös Det skall levereras monteras och installeras en trådlös DMX-överföring till de sex (6) belysningstrossarna. Anläggningen skall kunna hantera två (2) separata universum i konsertsalen. Centralenheten monteras vid patch för CAT-nät och dimmerutrustningen i stativ på plan 6 Förråd 13:6A. Antenner monteras på lämpligt ställe över podie. Utrustningen skall vara av typ LumenRadio lika den i Teatern och kunna ingå i RDM övervakning av dimmrarna i Teatern. Alternativ kan offereras men bara som ett alternativ utöver angivet förslag, och det är upp till beställaren att värdera föreslagna alternativ. Kostnad för alternativ skall anges tillkommande eller avgående i anbud. Tekniska spec. Scenbelysning SMoT D Hasselblad /33

11 2.2 TEATERN Teatern utrustas med en permanent belysningsanläggning för olika arrangemang. Den ska i en framtid kunna utökas med fler armaturer, dimmrar och kablage Ljusbord Ljusbord av typ grandma2 light för placering i kontrollrum eller salongen med bra möjlighet till styrning av rörliga strålkastare, scrollrar, mediahantering (serverstyrning) och RDM och av samma typ som i Konsertsalen skall offereras. Alternativa ljusbord kan offereras men bara som ett alternativ utöver grandma2 light och det är upp till beställaren att värdera föreslagna alternativ. Kostnad för alternativa lösningar skall anges som tillkommande eller avgående i anbud Styrning av salongsbelysning Från ljusbordet skall med DMX salongsbelysningen och arbetsbelysningen kunna regleras parallellt med styrpanelerna (KNX/DMX) i El-entreprenaden. I denna entreprenad ingår allt material och programmering av funktionaliteten från ljusborden till salsstyrningens DMX-ingång Dimmerstativ Två (2) stativ med plats för minst 96 dimmrar i varje lika de i konsertsalen för utbyte av komponenter mellan stativen skall installeras. Stativen skall vara av pluggintyp med jordfelsbrytare. Stativens funktioner skall centralt kunna övervakas med RDM. Stativen skall monteras på plats plan 6 Förråd 13:6B enligt princip ritning TK Theatre Level 7 Winches. Som en del av Elentreprenaden dras kablage till uttag vilket lämnas i sling vid plats för dimmerstativen. I scenbelysningsentreprenaden skall de förlagda kablarna anslutas till stativet. Tekniska spec. Scenbelysning SMoT D Hasselblad /33

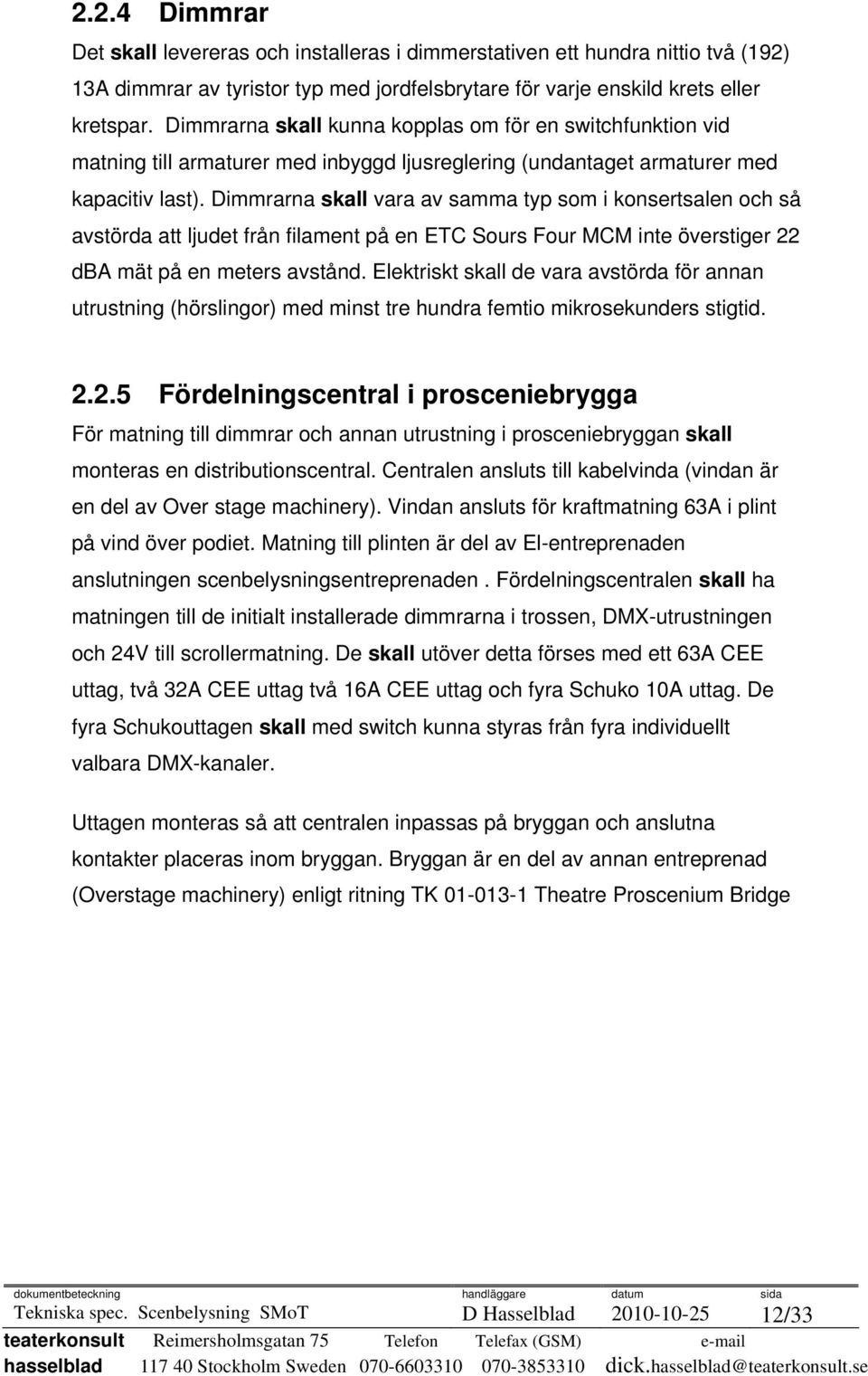

12 2.2.4 Dimmrar Det skall levereras och installeras i dimmerstativen ett hundra nittio två (192) 13A dimmrar av tyristor typ med jordfelsbrytare för varje enskild krets eller kretspar. Dimmrarna skall kunna kopplas om för en switchfunktion vid matning till armaturer med inbyggd ljusreglering (undantaget armaturer med kapacitiv last). Dimmrarna skall vara av samma typ som i konsertsalen och så avstörda att ljudet från filament på en ETC Sours Four MCM inte överstiger 22 dba mät på en meters avstånd. Elektriskt skall de vara avstörda för annan utrustning (hörslingor) med minst tre hundra femtio mikrosekunders stigtid Fördelningscentral i prosceniebrygga För matning till dimmrar och annan utrustning i prosceniebryggan skall monteras en distributionscentral. Centralen ansluts till kabelvinda (vindan är en del av Over stage machinery). Vindan ansluts för kraftmatning 63A i plint på vind över podiet. Matning till plinten är del av El-entreprenaden anslutningen scenbelysningsentreprenaden. Fördelningscentralen skall ha matningen till de initialt installerade dimmrarna i trossen, DMX-utrustningen och 24V till scrollermatning. De skall utöver detta förses med ett 63A CEE uttag, två 32A CEE uttag två 16A CEE uttag och fyra Schuko 10A uttag. De fyra Schukouttagen skall med switch kunna styras från fyra individuellt valbara DMX-kanaler. Uttagen monteras så att centralen inpassas på bryggan och anslutna kontakter placeras inom bryggan. Bryggan är en del av annan entreprenad (Overstage machinery) enligt ritning TK Theatre Proscenium Bridge Tekniska spec. Scenbelysning SMoT D Hasselblad /33

13 2.2.6 Distribuerade dimmrar i prosceniebrygga I prosceniebryggan skall monteras och installeras tjugofyra (24) distribuerade 13A transistordimmrar. Dimmrarna skall vara helt tysta eventuell kylning får inte avge mer än 22 dba (mätt på en meters avstånd). Dimmrarna kan antingen vara samlade i en enhet och uttagen placerade på kanaler i bryggan. Alternativt kan de byggdas som enheter med dimmrarna integrerade i kanalerna eller fördelas på enheter om två dimmrar i varje. I bryggan skall även monteras nätkabelrännor för den tillfälliga interna kableringen från dimmrar till armaturer på bryggan. Utformningen skall anpassas efter dimmerkapslingen och fördelningscentralens utformning. Dimmrarna skall gå att övervaka med RDM. Dimmrarna ansluts till fördelningscentralen med CEE eller plint. (Uttag anpassade för dimmrarna och den trådlösa DMX-utrustning skall finnas förberett för i fördelningscentralerna.) Elektriskt skall de vara avstörda för annan utrustning (hörslingor) med minst tre hundra femtio (350) mikrosekunders stigtid Fördelningscentraler i trossar För matning till dimmrar och annan utrustning i belysningstrossar skall monteras en distributionscentral på tre trossar (3). Centralen ansluts till kabelvinda (vindan är en del av Over stage machinery). Vindan ansluts för kraftmatning 63A i plint på vind över podiet. Matning till plinten är del av Elentreprenaden anslutningen scenbelysningsentreprenaden. Varje fördelningscentral skall ha matningen till de initialt installerade dimmrarna i trossen, DMX-utrustningen och 24V till scrollermatning. De skall utöver detta förses med ett 63A CEE uttag, två 32A CEE uttag två 16A CEE uttag och fyra Schuko 10A uttag. De fyra Schukouttagen skall med switch kunna styras från fyra individuella valbara DMX-kanaler. Uttagen monteras så att centralen inpassas på trossen och anslutna kontakter ryms inom avbärarbågarna vilka redovisas på ritning TK Theatre Light Trusses Tekniska spec. Scenbelysning SMoT D Hasselblad /33

14 2.2.8 Distribuerade dimmrar för trossar I varje av de tre (3) trossarna skall monteras distribuerade 13A transistordimmrar. Det skall på varje tross finnas arton (18) dimmrar. Dimmrarna skall vara helt tysta eventuell kylning får inte avge mer än 22 dba (mätt på en meters avstånd). Dimmrarna kan antingen vara samlade i en enhet och uttagen placerade på kanaler i trossarna. Alternativt kan de byggdas som enheter med dimmrarna integrerade i kanalerna eller fördelas på enheter om två dimmrar i varje. I trossarna skall även monteras nätkabelrännor för den tillfälliga interna kableringen från dimmrar till armaturer på trossen. Utformningen skall anpassas efter dimmerkapslingen och fördelningscentralens utformning. Dimmrarna skall gå att övervaka med RDM. Dimmrarna ansluts till fördelningscentralen med CEE eller plint. (Uttag anpassade för dimmrarna och den trådlösa DMX-utrustning skall finnas förberett för i fördelningscentralerna.) Elektriskt skall de vara avstörda för annan utrustning (hörslingor) med minst tre hundra femtio (350) mikrosekunders stigtid Fördelningscentraler i proscenietorn med DMX För matning till dimmrar och annan utrustning i proscenietornen skall monteras en distributionscentral i varje av de två proscenietornen. Centralen ansluts till kabelvinda (vindan är en del av Over stage machinery). Vindan ansluts för kraftmatning 63A i plint på vind över podiet. Matning till plinten är del av El-entreprenaden anslutningen scenbelysningsentreprenaden. Varje fördelningscentral skall ha matningen till de initialt installerade dimmrarna i trossen, DMX-utrustningen och 24V till scrollermatning. De skall utöver detta förses med ett 63A CEE uttag, två 32A CEE uttag två 16A CEE uttag och fyra Schuko 10A uttag. De fyra Schukouttagen skall med switch kunna styras från fyra individuella valbara DMX-kanaler. Uttagen monteras så att centralen inpassas i tornens utformning ritning TK Proscenietorn. Tekniska spec. Scenbelysning SMoT D Hasselblad /33

15 Distribuerade dimmrar i proscenietorn I varje av proscenietornen skall monteras distribuerade transistordimmrar. Det skall på varje tross finnas tolv (12) dimmrar 13A. Dimmrarna skall vara helt tysta eventuell kylning får inte avge mer än 22 dba (mätt på en meters avstånd). Dimmrarna kan antingen vara samlade i en enhet och uttagen placerade på kanaler i tornen. Alternativt kan de byggdas som enheter med dimmrarna integrerade i kanalerna eller fördelas på enheter om två dimmrar i varje. I trossarna skall även monteras nätkabelrännor för den tillfälliga interna kableringen från dimmrar till armaturer på tornen. Utformningen skall anpassas efter dimmerkapslingen och fördelningscentralens utformning. Dimmrarna skall gå att övervaka med RDM. Dimmrarna ansluts till fördelningscentralen med CEE eller plint. (Uttag anpassade för dimmrarna och den trådlösa DMX-utrustning skall finnas förberett för i fördelningscentralerna.) Elektriskt skall de vara avstörda för annan utrustning (hörslingor) med minst tre hundra femtio (350) mikrosekunders stigtid Distribuerade lösa dimmrar För allmänt bruk inom SMoT skall levereras nittiosex (96) distribuerade 13A dimmrar av transistortyp. Dimmrarna skall vara helt tysta eventuell kylning får inte avge mer än 22 dba (mätt på en meters avstånd). Dimmrarna skall gå att övervaka med RDM. Elektriskt skall de vara avstörda för annan utrustning (hörslingor) med minst tre hundra femtio (350) mikrosekunders stigtid. Dimmrarna skall vara samlade i enheter om minst sex (6) med två dimmrar och resterande med till sex till tolv dimmerar i varje. Dimmrarna skall med en fem (5) meter gummikabel anslutas till 32A CEE-uttag. Dimmrarna skall gå att övervaka med RDM. Elektriskt skall de vara avstörda för annan utrustning (hörslingor) med minst tre hundra femtio (350) mikrosekunders stigtid. Önskvärt men inte ett krav är en möjlighet att även kunna nyttja dimmrarna för 5kW reglering från ett par. Även möjligheten att kunna nyttja dimmrarna med en switchfunktion för internt reglerade armaturer är en önskvärd option. Tekniska spec. Scenbelysning SMoT D Hasselblad /33

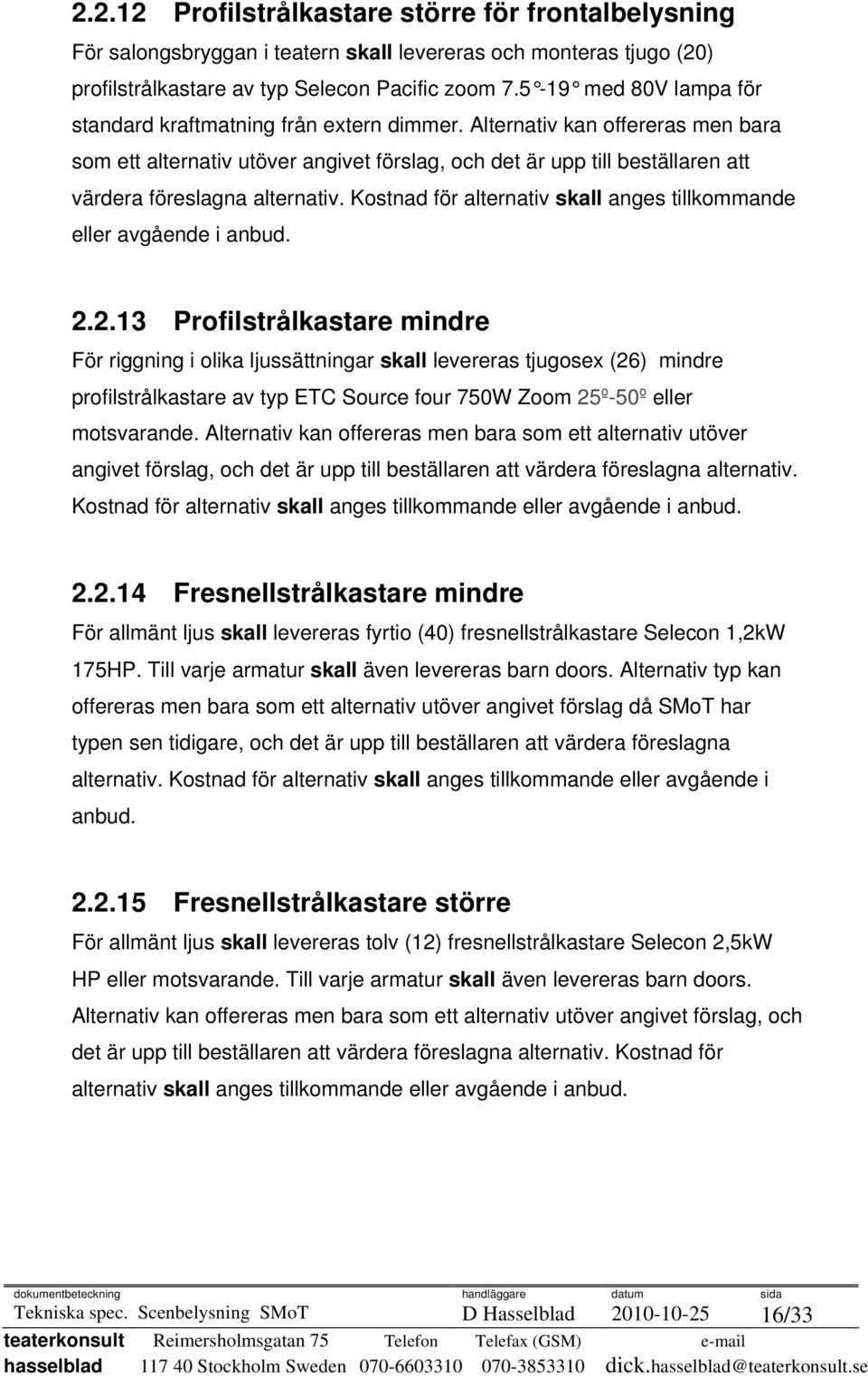

16 Profilstrålkastare större för frontalbelysning För salongsbryggan i teatern skall levereras och monteras tjugo (20) profilstrålkastare av typ Selecon Pacific zoom med 80V lampa för standard kraftmatning från extern dimmer. Alternativ kan offereras men bara som ett alternativ utöver angivet förslag, och det är upp till beställaren att värdera föreslagna alternativ. Kostnad för alternativ skall anges tillkommande eller avgående i anbud Profilstrålkastare mindre För riggning i olika ljussättningar skall levereras tjugosex (26) mindre profilstrålkastare av typ ETC Source four 750W Zoom 25º-50º eller motsvarande. Alternativ kan offereras men bara som ett alternativ utöver angivet förslag, och det är upp till beställaren att värdera föreslagna alternativ. Kostnad för alternativ skall anges tillkommande eller avgående i anbud Fresnellstrålkastare mindre För allmänt ljus skall levereras fyrtio (40) fresnellstrålkastare Selecon 1,2kW 175HP. Till varje armatur skall även levereras barn doors. Alternativ typ kan offereras men bara som ett alternativ utöver angivet förslag då SMoT har typen sen tidigare, och det är upp till beställaren att värdera föreslagna alternativ. Kostnad för alternativ skall anges tillkommande eller avgående i anbud Fresnellstrålkastare större För allmänt ljus skall levereras tolv (12) fresnellstrålkastare Selecon 2,5kW HP eller motsvarande. Till varje armatur skall även levereras barn doors. Alternativ kan offereras men bara som ett alternativ utöver angivet förslag, och det är upp till beställaren att värdera föreslagna alternativ. Kostnad för alternativ skall anges tillkommande eller avgående i anbud. Tekniska spec. Scenbelysning SMoT D Hasselblad /33

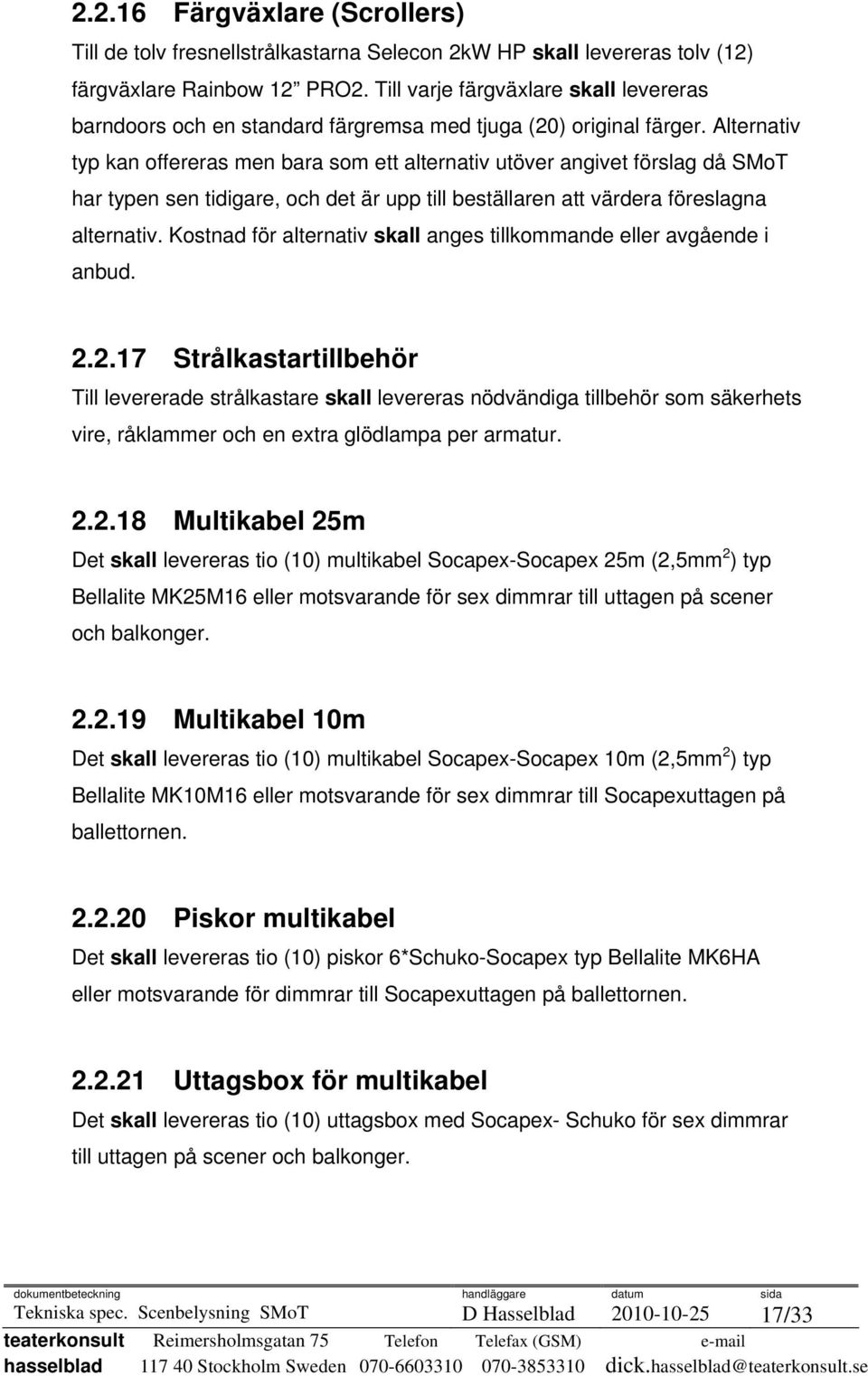

17 Färgväxlare (Scrollers) Till de tolv fresnellstrålkastarna Selecon 2kW HP skall levereras tolv (12) färgväxlare Rainbow 12 PRO2. Till varje färgväxlare skall levereras barndoors och en standard färgremsa med tjuga (20) original färger. Alternativ typ kan offereras men bara som ett alternativ utöver angivet förslag då SMoT har typen sen tidigare, och det är upp till beställaren att värdera föreslagna alternativ. Kostnad för alternativ skall anges tillkommande eller avgående i anbud Strålkastartillbehör Till levererade strålkastare skall levereras nödvändiga tillbehör som säkerhets vire, råklammer och en extra glödlampa per armatur Multikabel 25m Det skall levereras tio (10) multikabel Socapex-Socapex 25m (2,5mm 2 ) typ Bellalite MK25M16 eller motsvarande för sex dimmrar till uttagen på scener och balkonger Multikabel 10m Det skall levereras tio (10) multikabel Socapex-Socapex 10m (2,5mm 2 ) typ Bellalite MK10M16 eller motsvarande för sex dimmrar till Socapexuttagen på ballettornen Piskor multikabel Det skall levereras tio (10) piskor 6*Schuko-Socapex typ Bellalite MK6HA eller motsvarande för dimmrar till Socapexuttagen på ballettornen Uttagsbox för multikabel Det skall levereras tio (10) uttagsbox med Socapex- Schuko för sex dimmrar till uttagen på scener och balkonger. Tekniska spec. Scenbelysning SMoT D Hasselblad /33

18 Elkablar 63A Det skall levereras fyra (4) 63Amper CEE-CEE 10 meter för anslutning av gästande dimmerutrustning Elkablar 32A Det skall levereras tjugo (20) 32Amper CEE-CEE 10 meter för anslutning av tillfällig utrustning Elkablar 13A 2,5m Det skall levereras hundra (100) Schuko-par Schuko 2,5m för anslutning av strålkastare till uttagen på scenen och balkongerna Elkablar 13A 5m Det skall levereras hundra (100) Schuko- par Schuko 5m för anslutning av strålkastare till uttagen på scenen och balkongerna Elkablar 13A 10m Det skall levereras hundra (100) Schuko- par Schuko 10m för anslutning av strålkastare till uttagen på scenen och balkongerna DMX splittar Det skall levereras och installeras DMXsplittar. Splitterutrustningen skall ha en kapacitet för tre (3) ingångar med merge mellan, för fast och tillfällig utrustning och fyra (4) utgångar (universum) med sexton (16) i varje. Splittar och annan signalutrustning skall möjliggöra RDM i systemet. En ingång ansluts normalt (patch) från ljusbord placerat vid teknikplats, en i kontrollrum medan den tredje placeras vid kraftmatning till gästande dimmrar bakscen. Vi varje ställe med en övergång från RJ-45 till XLR 5-pol eller annan lösning anpassad för ljusbordet. Tekniska spec. Scenbelysning SMoT D Hasselblad /33

19 Splitterutrustningen skall vara försedd med RJ-45 kontakter. Splittarna utföres som en enhet eller uppdelat i flera enheter vilka monteras vid patch för CATnät och dimmerutrustningen i stativ på plan 6 Förråd 13:6B RJ-45 kablar Det skall levereras fyrtio (40) kablar för anslutning med RJ-45 mellan splitter och CAT6-nät CAT-DMX kablar Det skall levereras fyrtio (40) XLR 5-pol övergångar för DMX-nät CAT-DMX Boxar Det skall levereras och monteras tjugo (20) XLR 5-pol övergångar monterade i box eller panel vid RJ-45 uttag i Teatern. Vid teknikplats och i kontrollrum finns i AV-utrustningen plats i stativ för en 19 panel 1HE för uttagen DMX trådlös Det skall levereras monteras och installeras en trådlös DMX-överföring till prosceniebryggan, de tre belysningstrossarna och två proscenietorn (6). Anläggningen skall kunna hantera fyra separata universum i teatern. Centralenheten monteras vid patch för CAT-nät och dimmerutrustningen i stativ på plan 6 Förråd 13:6B. Antenner monteras på lämpligt ställe över scenen. Utrustningen skall vara av typ LumenRadio lika den i Konsertsalen och kunna ingå i RDM övervakning av dimmrarna. Alternativ kan offereras men bara som ett alternativ utöver angivet förslag, och det är upp till beställaren att värdera föreslagna alternativ. Kostnad för alternativ skall anges tillkommande eller avgående i anbud. Tekniska spec. Scenbelysning SMoT D Hasselblad /33

20 2.3 CAFÈSCENEN Caféscenen utrustas med en belysningsanläggning för olika arrangemang. Till viss del kommer befintlig utrustning inom SMoT brukas i Caféscenen. Befintlig utrustning kompletteras med installerade dimmrar och DMX distribution Dimmrar Det skall levereras, monteras och installeras ett dimmerstativ med tjugofyra (24) dimmrar av tyristortyp. Stativet skall monteras i nisch AV 4:22 plan 3. Dimmrarna skall vara utförda med dubbla schuko-uttag i dimmerskåpet för anslutning till korskoppling. Se förslag till uppställning på ritning TK Uppställningsritning nisch Caféscen. Korskoppling med apparatintag och fördelningscentral till dimmrar monteras som en del av El-entreprenaden. Dimmrarna skall gå att övervaka med RDM. Elektriskt skall de vara avstörda för annan utrustning (hörslingor) med minst tre hundra femtio (350) mikrosekunders stigtid Korskoppling kablar Det skall levereras fyrtioåtta (48) korskopplingskablar till caféscenen. De skall vara 8m långa Schuko- 3x1,5mm 2 Apparatintag, för anslutning från fast dimmerutrustning på plan 3 eller lös utrustning på plan 2 till uttagstavlan i korskoppling plan DMX splittar Det skall levereras och installeras DMX-splittar. Splitterutrustningen skall ha en kapacitet för två (2) ingångar med merge mellan, fast och tillfällig utrustning, och två (2) utgångar (universum) med sexton (16) i varje. En ingång ansluts (patch) normalt från ljusbord placerat vid AV-pult, den andra i nisch plan 2 till gästande dimmrar. Vi varje ställe monteras övergångar från RJ-45 till XLR 5-pol. Tekniska spec. Scenbelysning SMoT D Hasselblad /33

21 Splitterutrustningen skall vara försedd med RJ-45 kontakter. Splittarna utföres som en enhet eller uppdelat i flera enheter vilka monteras vid patch för CATnät och dimmerutrustningen i stativ AV 4:22 plan 3. Splittar och annan signalutrustning skall möjliggöra RDM i systemet RJ-45 kablar Det skall levereras tio (10) st kablar för anslutning med RJ-45 mellan splitter och CAT6-nät CAT-DMX kablar Det skall levereras fem (5) st XLR 5-pol övergångar för DMX-nät CAT-DMX Boxar Det skall levereras och monteras fem (5) XLR 5-pol övergångar monterade i box eller i AV pult vid RJ-45 uttag i Caféscenen Övergångar till tross Det skall levereras och monteras tjugo (20) övergångar från schuko uttag i tak till tross med gummikabel vilken avlastas I tak och samlas upp i nätkorgar monterade på trossen. Hisshöjden skall vara minst 6000mm. Kablarna fördelas ut på trossen med nätkabelrännor och avslutas I dubbla schucouttag monterade på kanten av kabelrännan. Allt material skall vara svart. Tekniska spec. Scenbelysning SMoT D Hasselblad /33

22 2.4 MULTISCENEN Multiscenen utrustas med en permanent belysningsanläggning för olika arrangemang. Till viss del, som t.ex. ljusbord, kommer befintlig utrustning inom SMoT nyttjas i Multiscenen. I Multiscenen monteras som en del av El-entreprenaden en kombinerad salongsbelysning-podiebelysning med fyrtiotvå ETC Source four PAR armaturer. Armaturerna skall regleras med dimmrar vilka är en del av scenbelysningsentreprenaden Styrning av salongsbelysning Från ljusbordet skall med DMX salongsbelysningen och arbetsbelysningen kunna regleras parallellt med styrpanelerna (KNX) levererade i Elentreprenaden. I denna scenbelysningsentreprenad ingår allt material och programmering av funktionaliteten från ljusborden till salsstyrningens DMXingång. Även styrning och nödvändigt material/programmering i dimmrarna för anslutning av DMX-utgång från KNX ingår Dimmerstativ Ett stativ med plats för minst 96 dimmrar lika de i teatern och konsertsalen för utbyte av komponenter mellan stativen skall installeras. Stativet skall vara av pluggintyp med jordfelsbrytare. Stativens funktioner skall centralt kunna övervakas med RDM. Stativet monteras i dimmerrum-stativrum 1:2C plan 3. Som en del av El-entreprenaden dras kablage separat från varje ETC Source four i salongsbelysning till en plint vid platsen för dimmerstativ. Dimmrar ansluts och fördelas i plinten till armaturer enligt TK Belysningsgrupper salong Multiscen. Dimmerstativet skall utan ljusbord anslutet kunna styras externt med scenarier från paneler i salen (DMX). Även möjlighet skall finnas att ansluta en ytterligare styrning från Crestron som en del av Ljud/AV entreprenad. Tekniska spec. Scenbelysning SMoT D Hasselblad /33

23 Uttag för effektbelysning (Schuko) i Multiscenen avslutas i en separat korskoppling med 96st apparatintag. Korskoppling med apparatintag monteras som en del av El-entreprenaden. Initialt nyttjas för övrigt befintliga mobila dimmar till korskopplingen i multisalen Dimmrar Det skall levereras och installeras tjugofyra (24) dimmrar för reglering av salongsarmaturerna (varav tjugo initialt ansluts till armaturerna). Dimmrarna skall vara av en typ vilken inte skapar ett högre ljud från fillamentet på en ETC Source four MCM än 22 dba (mät på en meter). Varje dimmer skall kunna belastas med upp till fyra ETC Source four MCM 575W. Dimmrarna skall gå att övervaka med RDM. Elektriskt skall de vara avstörda för annan utrustning (hörslingor) med minst tre hundra femtio (350) mikrosekunders stigtid Korskoppling kablar Det skall levereras sjuttiotvå (72) korskopplingskablar till multiscenen. De ska vara cirka 3m långa Schuko- 3x1,5mm 2 Apparatintag, för anslutning från mobil dimmerutrustning till korskopplingen. Längd anpassas efter avstånd till placering för tillfällig mobil dimmerutrustning och framtida placering av uttag för fasta dimmrar DMX splittar Det skall levereras och installeras DMX-splittar. Splitterutrustningen skall ha två (2) ingångar med merge mellan, för fast och tillfällig utrustning. En ingång ansluts (patch) normalt från ljusbord placerat vid teknikplats, en i kontrollrum och den tredje vid kraftmatning till gästande dimmrar i förråd plan 2. Vi varje ställe monteras övergångar från RJ-45 till XLR 5-pol. Splittarna skall ha RJ-45 kontakter för fyra (4) utgångar (universum) med sexton (16) i varje. Splittarna utföres som en enhet eller uppdelat i flera enheter vilka monteras vid patch för CAT-nät och dimmerutrustningen i dimmerrum 1:2C. Splittar och annan signalutrustning skall möjliggöra RDM i systemet. Tekniska spec. Scenbelysning SMoT D Hasselblad /33

24 2.4.6 RJ-45 kablar Det skall levereras tio (10) kablar för anslutning med RJ-45 mellan splitter och CAT6-nät CAT-DMX kablar Det skall levereras tio (10) XLR 5-pol övergångar för DMX-nät CAT-DMX Boxar Det skall levereras och monteras tio (10) XLR 5-pol övergångar monterade i box eller panel vid RJ-45 uttag i Multisalen. Vid teknikplats finns i AVutrustningen plats i stativ för en 19 panel 1HE för uttagen. Tekniska spec. Scenbelysning SMoT D Hasselblad /33

25 3 DOKUMENTATION OCH MÄRKNING All dokumentation skall vara på Svenska eller engelska. Hela dokumentationen skall finnas på plats innan slutbesiktning. 3.1 Teknisk dokumentation Följande material skall finnas för alla i Scenbelysningsanläggningen ingående enheter och system. - Block- och principscheman, med apparatnummer - Apparatlista - Förbindningsschema - Uppställningsritningar På ritning, utarbetad av entreprenör, skall anges i textruta för vilka anläggningsdelar ritningen gäller. Av entreprenören upprättade bygghandlingar skall kompletteras så att det slutliga utförandet klart framgår. De reviderade handlingarna skall förses med påskrift RELATIONSHANDLING och datum. Samtliga handlingar skall levereras på svenska med undantag för apparatspecifikationer och bruksanvisningar som kan vara på engelska. Samtliga handlingar skall överlämnas i två omgångar. CAD ritat material överlämnas även på CD. 3.2 Instruktionsböcker Det skall för alla delar av utrustningen finnas manualer på svenska eller engelska. Manualer skall levereras i två kopior och en digital kopia för varje apparattyp Användarinstruktion Konsertsal För gästande tekniker i konsertsalen skall finnas en enkel instruktion för handhavandet av inspicientljusbordet med reglering av salongsljus etc. Den skall levereras i tio (10) inplastade kopior. Tekniska spec. Scenbelysning SMoT D Hasselblad /33

26 3.3 Service manual Det skall finnas en service manual på svenska eller engelska. Den skall innehålla alla ritningar och instruktioner nödvändiga för service och underhåll på de levererade belysningsanläggningarna. Service manualen skall levereras i två kopior i pärmar och en digital kopia. 3.4 Märkning Alla uttagsställen och paneler vilka levereras inom denna entreprenad skall märkas med åldringsbeständiga plastskyltar. Varje uttag skall kunna identifieras på apparatlistor och förbindningsscheman Märkning av fasta uttag För att få en enhetlig märkning av hela scenbelysningsutrustningen skall inom denna entreprenad även de uttag som monterats av El entreprenören och som ansluts i dimmerstativ eller korskopplingar märkas med uttagsnummer för scenbelysning. EL entreprenören märker uttagen med nummer för byggnadens relationshandlingar. Märkningen skall vara med åldringsbeständiga plastskyltar. Varje uttag skall kunna identifieras på heltäckande apparatlistor och de förbindningsscheman vilka upprättas som en del av scenbelysnings-entreprenaden Märkning av DMX Alla uttagsställen i DMX-systemet (CAT6-RJ45) vilket installeras av Elentreprenören skall märkas på ett entydigt sätt med switch, patch etc. (EL entreprenören märker uttagen med nummer för byggnadens relationshandlingar.) Paneler vilka levereras inom denna entreprenad eller annan entreprenad skall som en del av denna entreprenad märkas med åldringsbeständiga plastskyltar. Varje uttag skall kunna identifieras på heltäckande apparatlistor och de förbindningsscheman vilka upprättas som en del av scenbelysningsentreprenaden. Tekniska spec. Scenbelysning SMoT D Hasselblad /33

27 4 UTBILDNING Entreprenören skall genomföra utbildning på levererade ljusbord och dimmerutrustningar. Utbildningen skall säkerställa handhavandet av utrustningen för genomförande av föreställningar och grundläggande programmering av ljussättningar. 4.1 Utbildning av belysningsoperatörer Entreprenören skall uppskatta antalet timmar för utbildning och inkludera detta i anbudet. Timmar utöver de uppskattade skall ersättas per timme enligt en timsats vilken även skall framgå i anbudet. Utbildning skall ges till tre (3) belysningsoperatörer för större ljusbord, RDM, DMX etc. Den skall hållas på svenska eller engelska och skall i anbudet omfatta fyrtio (40) timmar. Hela utbildningsinsatsen av belysningsoperatörer och tekniker skall vara planerad före slutbesiktningen, och skall vara genomförd innan invigningen av SMoT-huset. 4.2 Utbildning av tekniker Entreprenören skall uppskatta antalet timmar för utbildning och inkludera detta i anbudet. Timmar utöver de uppskattade skall ersättas per timme enligt en timsats vilken även skall framgå i anbudet. Utbildning skall ges till sex (6) tekniker för mindre ljusbord I konsertsal och salongsstyrning. Den skall hållas på svenska eller engelska och skall i anbudet omfatta tio (10) timmar. Hela utbildningsinsatsen av belysningsoperatörer och tekniker skall vara planerad före slutbesiktningen, och skall vara genomförd innan invigningen av SMoT-huset. Tekniska spec. Scenbelysning SMoT D Hasselblad /33

28 5 SLUTBESIKTNING Entreprenören skall genomföra och dokumentera test av hela de installerade systemen innan slutbesiktning. Dokumentationen av denna skall finnas som underlag för stickprovskontroller vid slutbesiktningen. Även plan för utbildning av belysningsoperatörer och tekniker, med ett genomförande innan invigning, skall finnas upprättad vid slutbesiktningen. 5.1 Test vid slutbesiktning Vid slutbesiktningen kommer att granskas och testas att utrustningen med installation, dokumentation och utbildning uppfyller specifikationer och föreskrifter i förfrågningsunderlag och anbud. Varje del vilken inte uppfyller kraven eller specifikationerna skall av entreprenören åtgärdas eller ersättas utan kostnad för beställaren. Efter korrigering kommer en efterbesiktning genomföras. Entreprenören är ansvarig för beställarens alla kostnader för sådan efterbesiktning, inkl. ev. besiktningsman eller biträdande besiktningsman engagerad av beställaren. 5.2 Tillsyn underhåll Under löpande garantitid skall tillsyn och underhåll utföras enligt separat avtal. 5.3 Garantibesiktning Garantibesiktning kommer att hållas inte senare än en månad före garantitidens utgång. Beställaren kommer då att granska alla kvarvarande brister i förhållande till specifikationer i förfrågningsunderlag och anbud. Entreprenör skall utan kostnad åtgärda felen. Garantiperioden utsträcks till dess att detta är genomfört. Tekniska spec. Scenbelysning SMoT D Hasselblad /33

29 6 OPTIONER För komplettering av belysningsutrustningen under färdigställandet och under garantitiden (t.o.m ) skall ett antal armaturer och tillbehör kunna levereras till fasta priser. Ersättning för utgående eller nya motsvarande produkter görs mot list pris vid beställning (priser index- och valutaregleras vid beställning). På följande typer skall pris lämnas som en option för beställaren. 6.1 UTÖKNING AV LEVERERADE STRÅLKASTARE Redan offererade typer prismärks med á pris för tillkommande strålkastare av varje typ Kompl. profilstrålkastare För olika ljussättningar mindre profilstrålkastare av typ ETC Source four 750W Zoom 25º-50º Kompl. fresnellstrålkastare mindre För allmänt ljus fresnellstrålkastare Selecon 1,2kW 175HP. 6.2 TILLKOMMANDE STRÅLKASTAR ANDRA TYPER Andra strålkastare och färgväxlare än de redan offererade typerna vilka ingår i en komplettering av riggarna till SMoT. Strålkastarna prismärks med á pris för varje tillkommande strålkastartyp Tillk. färgväxlare (Scrollers 8 ) Färgväxlare för fresnellstrålkastarna Selecon 1,2kW 175HP, Rainbow 8 PRO2. Till varje färgväxlare levereras barndoors och en standard färgremsa med tjugo original färger Tillk. PAR-strålkastare PAR-strålkastare Source Four PAR EA 575W. Tekniska spec. Scenbelysning SMoT D Hasselblad /33

30 6.2.3 Tillk. PAR-kannor PAR-kannor 1000W CP-62 med stabilt utförande av känt fabrikat Tillk. Floodljus Fondljus ADB ACP Tillk. 5K fresnellstrålkastare Fresnellstrålkastare 5000W med barndoors av av väl känt fabrikat Tillk. färgväxlare (Scrollers 15 ) Färgväxlare Rainbow 15 PRO2 för fresnellstrålkastarna 5000W. Till varje färgväxlare levereras barndoors och en standard färgremsa med tjugo original färger Följestrålkastare Följestrålkastare av typ Robert Juliat Super Korrigan 7 o -14,5 o 1200W HMI komplett med stativ och färgväxlare Tillk. Moving heads wash Moving head wash av följande typer Moving heads wash Martin MAC 700 Martin MAC 700 wash med fästen, flightcase etc Tillk. Moving heads spot Moving head spot av följande typer Moving heads spot Martin MAC 700 Martin MAC 700 med fästen, flightcase etc. Tekniska spec. Scenbelysning SMoT D Hasselblad /33

31 Moving heads spot ETC Sours Four Revolution ETC Sours Four Revolution med fästen, flightcase etc Moving heads spot ADB Warp ADB Warp med fästen, flightcase etc Moving heads spot ADB Warp ADB Warp med fästen, flightcase etc Vari-lite VL1100TSD230 Vari-lite VL1100TSD230 med dimmer, shutter, fästen, flightcase etc., Tekniska spec. Scenbelysning SMoT D Hasselblad /33

32 7 MÄNGDFÖRTECKNING Scenbelysning antal anm. 2.1 KONSERTSCENEN Större Ljusbord Mindre ljusbord Styrning av salongsbelysning Arbetsbelysning Dimmerstativ Dimmrar Switchar Distribution i främre reflektorn Distribution i podiereflektorn Fördelningscentraler Distribuerade dimmrar för trossar Profilstrålkastare större för frontalbelysning PAR-strålkastare för podieljus DMX splittar RJ-45 kablar CAT-DMX kablar CAT-DMX Boxar DMX trådlös TEATERN Ljusbord Styrning av salongsbelysning Dimmerstativ Dimmrar Fördelningscentral i prosceniebrygga Distribuerade dimmrar i prosceniebrygga Fördelningscentraler i trossar Distribuerade dimmrar för trossar Fördelningscentraler i proscenietorn med DMX Distribuerade dimmrar i proscenietorn Distribuerade lösa dimmrar Profilstrålkastare större för frontalbelysning Profilstrålkastare mindre Fresnellstrålkastare mindre Fresnellstrålkastare större Färgväxlare Strålkastartillbehör Multikabel 25m Multikabel 10m Piska Multikabel Uttagsbox för multikabel Elkablar 63A Elkablar 32A 20 Tekniska spec. Scenbelysning SMoT D Hasselblad /33

33 Elkablar 13A 2,5m Elkablar 13A 5m Elkablar 13A 10m DMX splittar RJ-45 kablar CAT-DMX kablar CAT-DMX Boxar DMX trådlös CAFÈSCENEN Dimmrar Korskoppling kablar DMX splittar RJ-45 kablar CAT-DMX kablar CAT-DMX Boxar Övergångar till tross MULTISCENEN Styrning av salongsbelysning Dimmerstativ Dimmrar Korskoppling kablar DMX splittar RJ-45 kablar CAT-DMX kablar CAT-DMX Boxar 10 3 DOKUMENTATION och Märkning 3.1 Teknisk dokumentation Instruktionsböcker Instruktion konsertsalen Servicemanual Märkning 1 4 UTBILDNING 4.1 Utbildning av belysningsoperatörer 40 tim 4.2 Utbildning av tekniker 10 tim Tekniska spec. Scenbelysning SMoT D Hasselblad /33
