Frekvensomriktare A C H Beskrivning fabriksinstälningar

Transkript

1 Frekvensomriktare A C H Beskrivning fabriksinstäningar Innehåsförteckning Ansutningar... 2 Manöverpane... 2 Koppingschema... 3 Tiämpningsmakro... 3 Datum och tid... 3 Parametrar... 4 Startparametrar (Grupp 99)... 4 Va av referens (Grupp 11)... 4 Anaoga ingångar (Grupp 13)... 4 Gränser (Grupp 20)... 4 Processvariaber (Grupp 34)... 4 Förstärkning och integrationstid... 5 Tryckregering (Grupp 40/41)... 5 Födesregering (Grupp 40/41)... 5 Styrning via modbus... 6 Tivasmoduer (Grupp 98)... 6 Standard modbus (Grupp 52)... 6 Inbyggd busskommunikation (Grupp 53)... 6 Beskrivning fabriksinstäda prametrar Reset av fehistorik... 7 Instaation ACH550 får endast instaeras av behörig eektriker. Fariga spänningar Det finns fariga spänningar i omriktaren när nätspänningen är tikoppad. Vänta åtminstone i fem minuter efter att ha brutit denna spänning innan skyddskåpan avägsnas eer motorns koppingsåda öppnas. Mät spänningen över ikspänningspintarna U c+, U c- innan arbete påbörjas. Automatisk start ACH550 startar automatiskt när matningsspänningen återkommer efter spänningsavbrott om den externa start-ordern är aktiv. Kontroera om den externa startordern är aktiv innan matningsspänningen sås ti. Icke direktjordat nät Om matningsnätet inte har direktjordad nopunkt t.e.x. IT nät, Norge 3x230V. Ta bort jordskruvarna (EM1-3). * Se användarmanua. Använd inte RFI-fiter i icke direktjordade nät. Nätet skue annars förbindas med jordpotentia via fiterkondensatorerna. * Se ti att ingen kraftig eektromagnetisk utstråning når angränsande ågspänningsnät.** *) Om detta inte utförs i nät med icke direktjordad nopunkt kan det medföra risk för personskador eer skador på enheten. **) I vissa fa är den naturiga störningsundertryckningen i transformatorer och kabar tiräckig. I tveksamma fa kan en matningstransformator med statisk avskärmning mean primär- och sekundärindningen användas. Dimensionering samteverans av avskärmning mean primär och sekundärindningen är ej Fäkt Woods AB s ansvar. Fäkt Woods 8175 SE

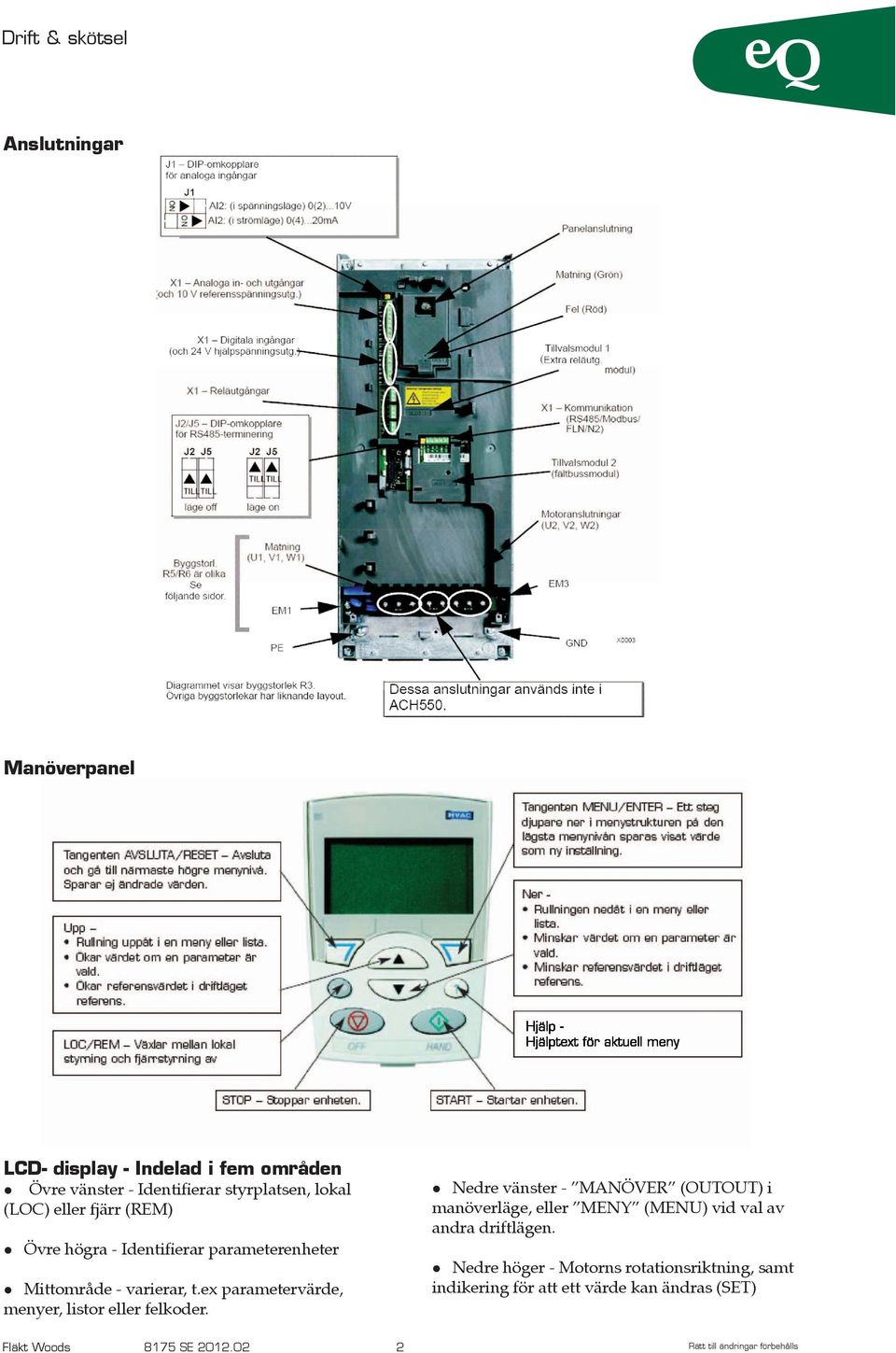

2 Drift & skötse Ansutningar Manöverpane LCD- dispay - Indead i fem områden Nedre vänster - MANÖVER (OUTOUT) i manöveräge, eer MENY (MENU) vid va av andra driftägen. Övre vänster - Identifierar styrpatsen, oka (LOC) eer fjärr (REM) Övre högra - Identifierar parameterenheter Nedre höger - Motorns rotationsriktning, samt indikering för att ett värde kan ändras (SET) Mittområde - varierar, t.ex parametervärde, menyer, istor eer fekoder. Fäkt Woods 8175 SE

3 Koppingsschema INSIGNALER UTSIGNALER BYGELINSTÄLLNINGAR Anaog referens (AI1) Anaog utgång AO1: Varvta AI1: OFF (0-10V) Ärvärde (AI2) Anaog utgång AO2: Ström AI2: OFF (0-10V) Start / Stopp (DI1) Reäutgång 1: Driftkar Akt PID (DI2) Reäutgång2: Drift Va av börv. (DI3) Reäutgång 3: Fe (-1) Va konst varvt. (DI5, 6) Tiämpningsmakro PID-regering med 2 börvärden samt 2 konstanta varvta. Datum och tid Stä in datum (dd-mm-yy) och tid (hh-mm-ss) Detta makro används för återkoppande regersystem som tryckregering, födesregering etc samt 2 konstanta varvta. För att aktivera makrot, sätt parameter 9902 ti 12. Fäkt Woods 8175 SE

4 Parametrar Efter funktionstestningen är färdig ska fehistoriken raderas (se sid 11) Föjande parametrar ska stäas in : Grupp 99: Startparametrar KOD NAMN INSTÄLLNING INSTÄLLT TF INSTÄLLT FF 9901 SPRÅK Svenska, Engeska Svenska, Engeska 9902 TILLÄMPN MAKRO MOTOR NOM SPÄNN En. dataskyt på motor 3x V 3x V 9906 MOTOR NOM STRÖM En. dataskyt på motor A A 9907 MOTOR NOM FREKV En. dataskyt på motor Hz Hz 9908 MOTOR NOM VARVT En. dataskyt på motor rpm rpm 9909 MOTOR NOM EFFEKT En. dataskyt på motor kw kw 9910 MOTORIDENTIFIER 1=OFF 1=OFF 1=OFF Grupp 11: Va av referens KOD NAMN INSTÄLLNING INSTÄLLT TF INSTÄLLT FF 1105 EXT REF 1 MAX En. Maxfrekvenser Hz 50Hz Hz 50Hz Grupp 13: Anaoga ingångar KOD NAMN INSTÄLLT (FABRIK) INSTÄLLT 1301 MIN AI1 20% 0% Grupp 20: Gränser KOD NAMN INSTÄLLNING INSTÄLLT TF INSTÄLLT FF 2003 MAX STRÖM 1, 1xNom.ström A A 2008 MAX FREKV En. maxfrekveser Hz 50Hz Hz 50Hz Maxfrekvenser OBS! fäktaxens varvta får ej överstiga max varvta en. fäkt diagram. EC2000: Maxfrekvens, parameter 2008 samt parameter 1105 stäs in enigtuppgift på dataskyt på aggregatet. EU2000: Maxfrekvens, parameter 2008 samt parameter 1105 stäs ti 50Hz Grupp 34: Processvariaber KOD NAMN INSTÄLLT (FABRIK) INSTÄLLT TF INSTÄLLT FF 3405 UTDATA 1 ENHET 0=EJ VALD 4=% 4=% Fäkt Woods 8175 SE

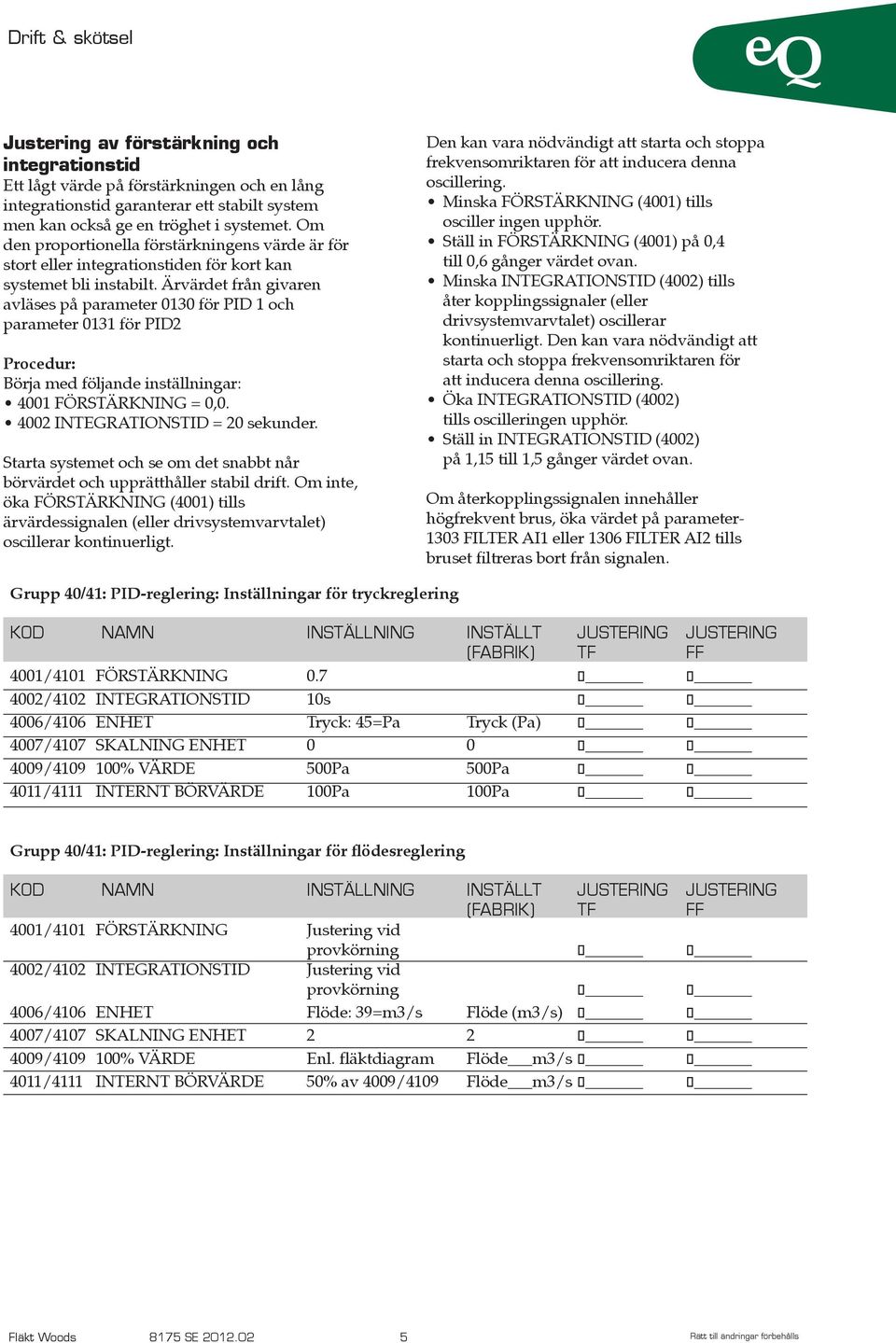

5 Justering av förstärkning och integrationstid Ett ågt värde på förstärkningen och en ång integrationstid garanterar ett stabit system men kan också ge en tröghet i systemet. Om den proportionea förstärkningens värde är för stort eer integrationstiden för kort kan systemet bi instabit. Ärvärdet från givaren aväses på parameter 0130 för PID 1 och parameter 0131 för PID2 Procedur: Börja med föjande instäningar: 4001 FÖRSTÄRKNING = 0, INTEGRATIONSTID = 20 sekunder. Starta systemet och se om det snabbt når börvärdet och upprätthåer stabi drift. Om inte, öka FÖRSTÄRKNING (4001) tis ärvärdessignaen (eer drivsystemvarvtaet) oscierar kontinuerigt. Den kan vara nödvändigt att starta och stoppa frekvensomriktaren för att inducera denna osciering. Minska FÖRSTÄRKNING (4001) tis oscier ingen upphör. Stä in FÖRSTÄRKNING (4001) på 0,4 ti 0,6 gånger värdet ovan. Minska INTEGRATIONSTID (4002) tis åter koppingssignaer (eer drivsystemvarvtaet) oscierar kontinuerigt. Den kan vara nödvändigt att starta och stoppa frekvensomriktaren för att inducera denna osciering. Öka INTEGRATIONSTID (4002) tis oscieringen upphör. Stä in INTEGRATIONSTID (4002) på 1,15 ti 1,5 gånger värdet ovan. Om återkoppingssignaen innehåer högfrekvent brus, öka värdet på parameter FILTER AI1 eer 1306 FILTER AI2 tis bruset fitreras bort från signaen. Grupp 40/41: PID-regering: Instäningar för tryckregering 4001/4101 FÖRSTÄRKNING /4102 INTEGRATIONSTID 10s 4006/4106 ENHET Tryck: 45=Pa Tryck (Pa) 4007/4107 SKALNING ENHET / % VÄRDE 500Pa 500Pa 4011/4111 INTERNT BÖRVÄRDE 100Pa 100Pa Grupp 40/41: PID-regering: Instäningar för födesregering 4001/4101 FÖRSTÄRKNING Justering vid provkörning 4002/4102 INTEGRATIONSTID Justering vid provkörning 4006/4106 ENHET Föde: 39=m3/s Föde (m3/s) 4007/4107 SKALNING ENHET / % VÄRDE En. fäktdiagram Föde m3/s 4011/4111 INTERNT BÖRVÄRDE 50% av 4009/4109 Föde m3/s Fäkt Woods 8175 SE

6 Modbus styrning av frekvensomriktare Om frekvensomriktaren har vats att styras via Modbuskommunikation ska föjande parametrar stäas utöver de ovanstående beskrivna parametrarna. Om styrning via Modbus har vats ska bussen koppas in på pint X1:29-31 och DIPomkoppare J2/J5 för RS485-terminering skavara i äge ON/TILL. Tryck-/Födes givaren koppas ti pint 5:AI2 och pint 6:AGND Som beskrivs i koppingsschemat. Aa övriga koppingar bortses från. Grupp 98: Tivasmoduer 9802 KOMM PROTOKOLL 1=STD MODBUS 0 Grupp 52: Standard modbus 5201 S STATION ID En. funktion ÖVERFHASTIGHET 9, PARITET 0=8N1 0=8N1 Grupp 53: Inbyggd busskommunikation 5302 IFB STATIONS NR En. funktion IFB ÖVERF HASTIGHET 9, IFB PARITET 0=8N1 0=8N IFB KOMM PROFIL 0=ABB Drives Beskrivning fabriksinstäda parametrar KOD BESKRIVNING 9901 SPRÅK Väjer dispayens språk 0 = ENGLISH 1= ENGLISH (AM) 2 = DEUTSCH 3 = ITALIANO 4 = ESPAÑOL 5 = PORTUGISISKA 6 =NEDERLANDS 7 = FRANCAIS 8 = DANSK 9 = SUOMI 10 = SVENSKA 9902 TILLÄMPNMAKRO. Va av tiämpningsmakro. Tiämpningsmakron är kombinationer av parametervärden som konfigurerar ACS550 för ett specifikt ändamå. 1= ABB STANDARD, 2 = PULSSTYRNING, 3 = VÄXLANDE, 4 = MOTORPOT, 5 = HAND/AUTO, 6 = PIDREGL, 7 = PFC-STYRNING, 8 = MOMENT-REGL, 12 = PID - KONST VAVT, 0 = EGET 1 LADDA, -1 = EGET 1 SPARA, 2 = EGET 2 LADDA, -3 = EGET 2 SPARA MOTOR NOM SPÄNN Definierar nomine motorspänning. Måste vara ika med värdet på motorns märkskyt. ACS550 kan inte mata motorn med en spänning som är högre än nätspänningen MOTOR NOM STRÖM Definierar motorns märkström. Måste vara ika med värdet på motorns märkskyt. Tiåtet område: (0,2.2,0)I2hd (där I2hd är omriktarens tungström) MOTOR NOM FREKV Definierar motorfrekvensen. Område: Hz (typiskt 50 eer 60 Hz) Definierar den frekvens vid viken utspänningen är ika med MOTOR NOM SPÄNN. Fätförsvagningspunkt = Nom frekv * matningsspänning / Mot Nom spänn 9908 MOTOR NOM VARVTAL Defenierar motorns märkvarvta. Måste vara ika med värdet på motorns märkskyt. Fäkt Woods 8175 SE

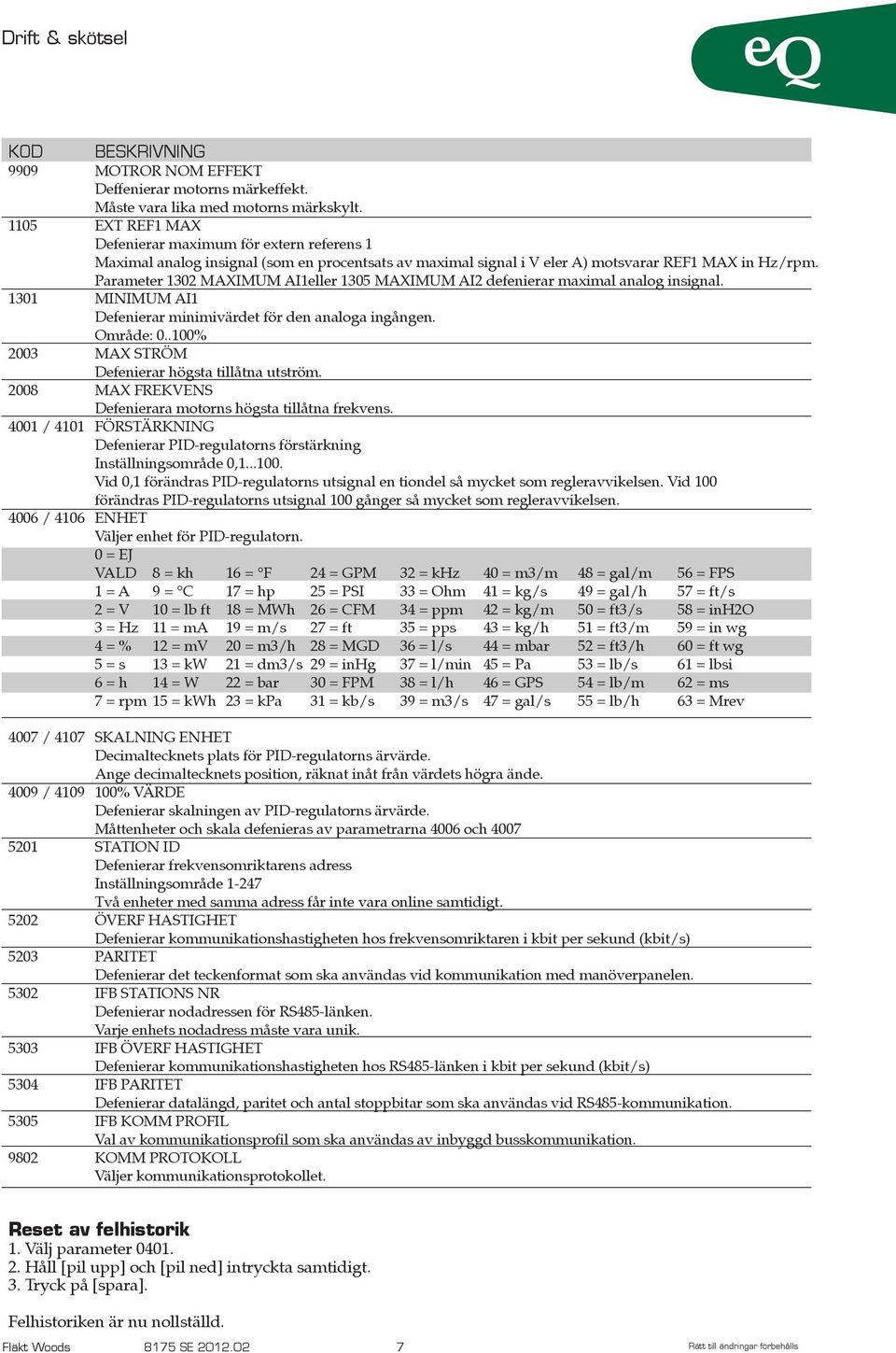

7 KOD BESKRIVNING 9909 MOTROR NOM EFFEKT Deffenierar motorns märkeffekt. Måste vara ika med motorns märkskyt EXT REF1 MAX Defenierar maximum för extern referens 1 Maxima anaog insigna (som en procentsats av maxima signa i V eer A) motsvarar REF1 MAX in Hz/rpm. Parameter 1302 MAXIMUM AI1eer 1305 MAXIMUM AI2 defenierar maxima anaog insigna MINIMUM AI1 Defenierar minimivärdet för den anaoga ingången. Område: % 2003 MAX STRÖM Defenierar högsta tiåtna utström MAX FREKVENS Defenierara motorns högsta tiåtna frekvens / 4101 FÖRSTÄRKNING Defenierar PID-reguatorns förstärkning Instäningsområde 0, Vid 0,1 förändras PID-reguatorns utsigna en tionde så mycket som regeravvikesen. Vid 100 förändras PID-reguatorns utsigna 100 gånger så mycket som regeravvikesen / 4106 ENHET Väjer enhet för PID-reguatorn. 0 = EJ VALD 8 = kh 16 = F 24 = GPM 32 = khz 40 = m3/m 48 = ga/m 56 = FPS 1 = A 9 = C 17 = hp 25 = PSI 33 = Ohm 41 = kg/s 49 = ga/h 57 = ft/s 2 = V 10 = b ft 18 = MWh 26 = CFM 34 = ppm 42 = kg/m 50 = ft3/s 58 = inh2o 3 = Hz 11 = ma 19 = m/s 27 = ft 35 = pps 43 = kg/h 51 = ft3/m 59 = in wg 4 = % 12 = mv 20 = m3/h 28 = MGD 36 = /s 44 = mbar 52 = ft3/h 60 = ft wg 5 = s 13 = kw 21 = dm3/s 29 = inhg 37 = /min 45 = Pa 53 = b/s 61 = bsi 6 = h 14 = W 22 = bar 30 = FPM 38 = /h 46 = GPS 54 = b/m 62 = ms 7 = rpm 15 = kwh 23 = kpa 31 = kb/s 39 = m3/s 47 = ga/s 55 = b/h 63 = Mrev 4007 / 4107 SKALNING ENHET Decimatecknets pats för PID-reguatorns ärvärde. Ange decimatecknets position, räknat inåt från värdets högra ände / % VÄRDE Defenierar skaningen av PID-reguatorns ärvärde. Måttenheter och skaa defenieras av parametrarna 4006 och STATION ID Defenierar frekvensomriktarens adress Instäningsområde Två enheter med samma adress får inte vara onine samtidigt ÖVERF HASTIGHET Defenierar kommunikationshastigheten hos frekvensomriktaren i kbit per sekund (kbit/s) 5203 PARITET Defenierar det teckenformat som ska användas vid kommunikation med manöverpaneen IFB STATIONS NR Defenierar nodadressen för RS485-änken. Varje enhets nodadress måste vara unik IFB ÖVERF HASTIGHET Defenierar kommunikationshastigheten hos RS485-änken i kbit per sekund (kbit/s) 5304 IFB PARITET Defenierar dataängd, paritet och anta stoppbitar som ska användas vid RS485-kommunikation IFB KOMM PROFIL Va av kommunikationsprofi som ska användas av inbyggd busskommunikation KOMM PROTOKOLL Väjer kommunikationsprotokoet. Reset av fehistorik 1. Väj parameter Hå [pi upp] och [pi ned] intryckta samtidigt. 3. Tryck på [spara]. Fehistoriken är nu nostäd. Fäkt Woods 8175 SE
