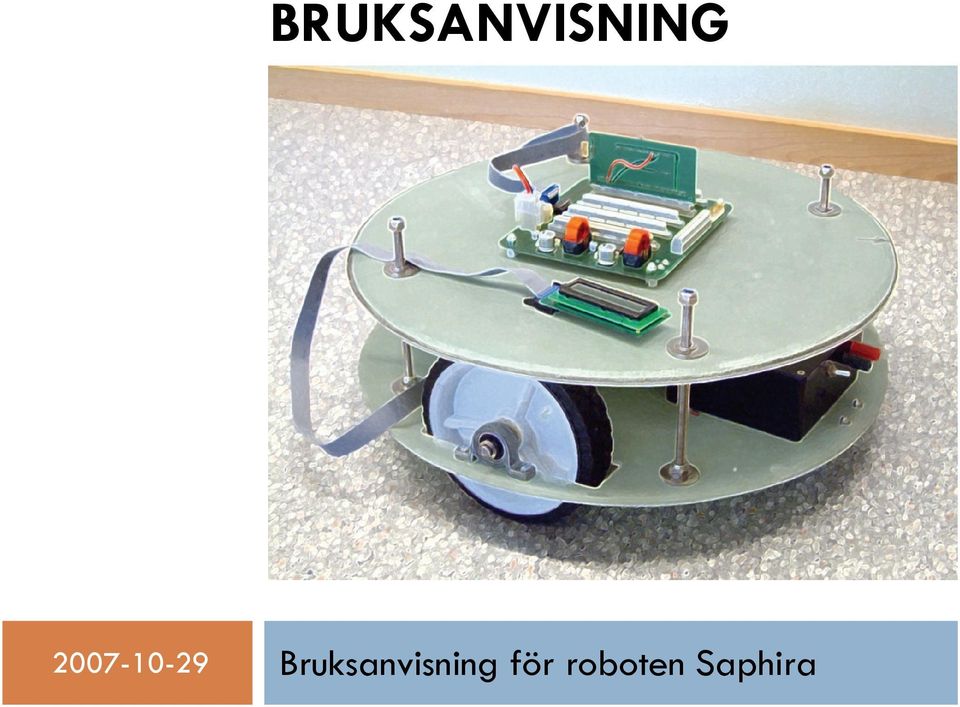

BRUKSANVISNING Bruksanvisning för roboten Saphira

Transkript

1 Bruksanvisning för roboten Saphira

2 Revisionshistoria Datum Beskrivning Första utgåva Uppdatering av firmware till version 1.1 med nya kommandon för att styra hastigheten.

3 Innehållsförteckning INLEDNING... 1 SKÖTSELINSTRUKTIONER FÖR ROBOTEN... 2 ROBOTENS UPPBYGGNAD... 3 Inledning... 3 Basplattan... 3 Infromationsdisplay... 4 Utväxling... 5 Omkrets för driv hjul och kuggremshjul... 5 Distans för varje varv motorn snurrar... 5 Maxhastighet:... 5 Antal pulser för given distans som skall skickas till motorstyrningskortet:... 5 BAKPLANET... 6 Inledning... 6 Matningspänning... 6 Kommunikation... 6 Utseende... 6 Schema för bakplanet... 7 Mönsterkortssymbolen för bakplanskontakten... 9 Mönsterkortssymbolen för skruvplinten Mönsterkortssymbolen för servokontakten Mönsterkortssymbolen för anslutning bakplan / styrkort Mönsterkortslayout för bakplanet KOMMUNIKATIONSPROTOKOLLET Inledning Initiering Eko Checksumma Kommandon som stöds i version Svar efter utförd förflyttning Flödeschema EXEMPEL PÅ EN ENKEL DESIGN AV ETT STYRKORT Inledning Funktion Styrkortets uppbyggnad Schemaritning Mönsterkortet Mönsterkortsritning MJUKVARA Inledning Funktion Uppbyggnad Kort berskrivning av de olika subrutinerna main.c... 17

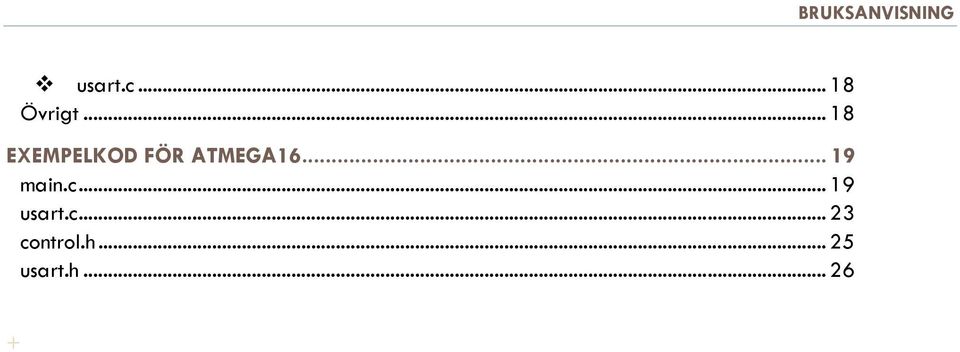

4 usart.c Övrigt EXEMPELKOD FÖR ATMEGA main.c usart.c control.h usart.h

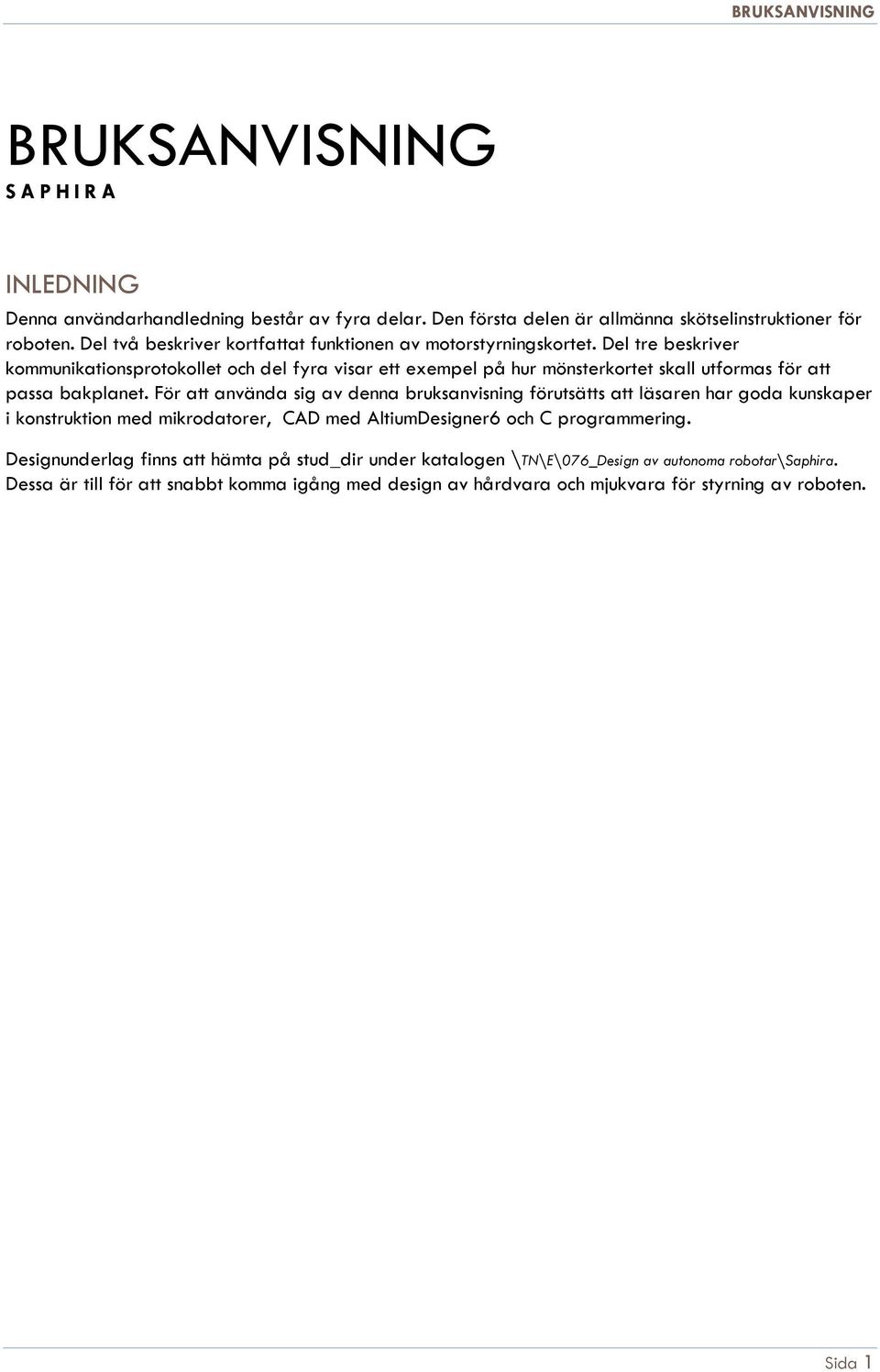

5 BRUKSANVISNING SAPHIRA INLEDNING Denna användarhandledning består av fyra delar. Den första delen är allmänna skötselinstruktioner för roboten. Del två beskriver kortfattat funktionen av motorstyrningskortet. Del tre beskriver kommunikationsprotokollet och del fyra visar ett exempel på hur mönsterkortet skall utformas för att passa bakplanet. För att använda sig av denna bruksanvisning förutsätts att läsaren har goda kunskaper i konstruktion med mikrodatorer, CAD med AltiumDesigner6 och C programmering. Designunderlag finns att hämta på stud_dir under katalogen \TN\E\076_Design av autonoma robotar\saphira. Dessa är till för att snabbt komma igång med design av hårdvara och mjukvara för styrning av roboten. Sida 1

6 SKÖTSELINSTRUKTIONER FÖR ROBOTEN Det viktigaste att sköta på rätt sätt är batteriet. Batteriet består av 4st ackumulatorer på vardera 6V och 1800mAh. Dessa seriekopplas för att ge utspänningen 24V. Laddningen sker genom att ansluta ett nätaggregat. Ställ in spänningen på 28V innan aggregatet ansluts till roboten. När det är anslutet justeras laddströmmen till 10 procent kapaciteten och i detta fall blir det 180mA. Batteriet är fullladdat när laddströmen sjunker under ca 10mA. Detta kan ta upp till 12h när batteriet är helt urladdat. Observera att det endast går att ladda roboten när strömbrytaren är i laddläget och roboten är strömlös. Roboten får inte dras på golvet då motorerna inducerar en spänning och i värsta fall med omvänd polaritet. Risken är då mycket stor att elektroniken på motorkortet förstörs! Innan körning skall kontrolleras att alla skruvar är åtdragna. Kontrollera även att inga sladdar kan fastna i hjulen då roboten är mycket stark kommer det att bli skador om en kabel fastnar i ett roterande hjul! Gäller även fingrar! Placera alltid roboten på ett stöd så att hjulen inte rör marken under utvecklingen, så slipper den åka iväg och krascha ner från bordet. Vi har bara en robot! Om säkringen går får den endast ersättas med en snabb säkring på 500mA. Säkringen skall gå sönder om roboten kör in i tillexempel en vägg! Se dock alltid till att roboten inte kan köra emot fasta föremål som tillexempel en vägg. I övrigt tänk först handla sedan. Även då du är trött, stressad och klockan är mycket! Sida 2

7 ROBOTENS UPPBYGGNAD Inledning Robotplattformen består av två stycken DC motorer med pulsigvare, motorstyrningskort, batteri och ett bakplan. Motorerna kontrolleras av motorstyrningskortet vars huvuddelar består av två kontrollkretsar (LM629 en för varje motor) samt en mikrokontroller (Atmega128) för programmering av kontrollkretsarna och kommunikation med kretskorten på bakplanet. Bakplanet är placerat ovanpå roboten och har plats för 5 stycken kretskort. Kretskorten kommunicerar med motorstyrningskortet via en RS232-länk och kan matas med 5 eller 3.3 volt. Basplattan På basplattan är de delar som tillhör drivpaketet monterade. Dessa är hjul, drivremmar med kuggremshjul, batteri samt drivelektroniken i form av motorstyrningskortet. Bilden nedan visar var dessa delar är placerade. Motor och tachometer Batteri 24V 1800mAh Hjuldiameter 0,15m Hjuldiameter 0,15m Drivrem & utväxling Motor och tachometer Motorstyrningskort Sida 3

8 Infromationsdisplay Till motorstyrningskortet finns en informationsdisplay kopplad. Den ger information om robotens status. Vid uppstart visas en text om att roboten måste aktiveras samt en rad med batterispänningen. Under körning visas vilken position som höger och vänster hjul befinner sig på. Sida 4

9 Utväxling Beräkningen nedan visar hur antalet pulser/m och maxhastighet beräknas. OBS att även om det är många decimaler med i beräkningen kan en viss kalibrering vara nödvändig! Kuggdrev b Kuggrem Hjul med diameter 0,15m Kuggdrev a Omkrets för driv hjul och kuggremshjul Hjulomkretsen är π * 0,15 = 0,47234 m = c Omkretsen för motorkuggdrev är 0,03820 m = a Omkretsen för hjulaxelkuggdrev är 0,02387 m = b Distans för varje varv motorn snurrar D = (a/b)*c = 0, m Maxhastighet: Enligt databladet till motorn är rotationshastigheten på utgående axel 91 varv/minut vid 24 V. 91/60 * 0,754140= 1,14 m/s 1,14 * 3.6 = 4,1 km/h Antal pulser för given distans som skall skickas till motorstyrningskortet: pulser/varv på motoraxeln i LM629 kretsen ökar upplösningen med 4. Detta beror på hur signalerna från tachometern behandlas i LM629 kretsen. Se sidan 9 & 10 i databladet till LM628/LM629.. Systemets upplösning R = * 4 = L = 1m Ger en upplösning på L/(D/R) = 1 / (0, / ) = pulser/m = 2A6EB 16 Sida 5

10 BAKPLANET Inledning Till bakplanet skall de egenkonstruerade kretskorten anslutas. Detta avsnitt beskriver bakplanets funktion. Matningspänning Bakplanet är direkt anslutet till batteriet på 24V. På kortet sitter sedan två stycken switchregulatorer som omvandlar 24V till 5,0V och 3,3V. Dessa två spänningar leds sedan ut till bakplanskontakterna. Strömmen får dock inte överskrida 5A. Om 24V behövs kan en sladd direkt anslutas till den extra batterikontakten som är placerad vid sidan av den som ansluter matningsspänningen till bakplanet. Kommunikation Från kortet går en flatkabel till motorstyrningskortet. Denna kabel används för kommunikationen via RS232. Det finns även i framtiden möjlighet till I 2 C kommunikation när mjukvaran har uppdaterats. Utseende Bilden nedan visar bakplanet och vart de olika delarna är placerade. 3,3V regulator 3,3V regulator Skruvplint Batterianslutning Servokontakt Ansluting till motorstyrningskortet JP1 Bakplanskontakt I 2 C pullupmotstånd Sida 6

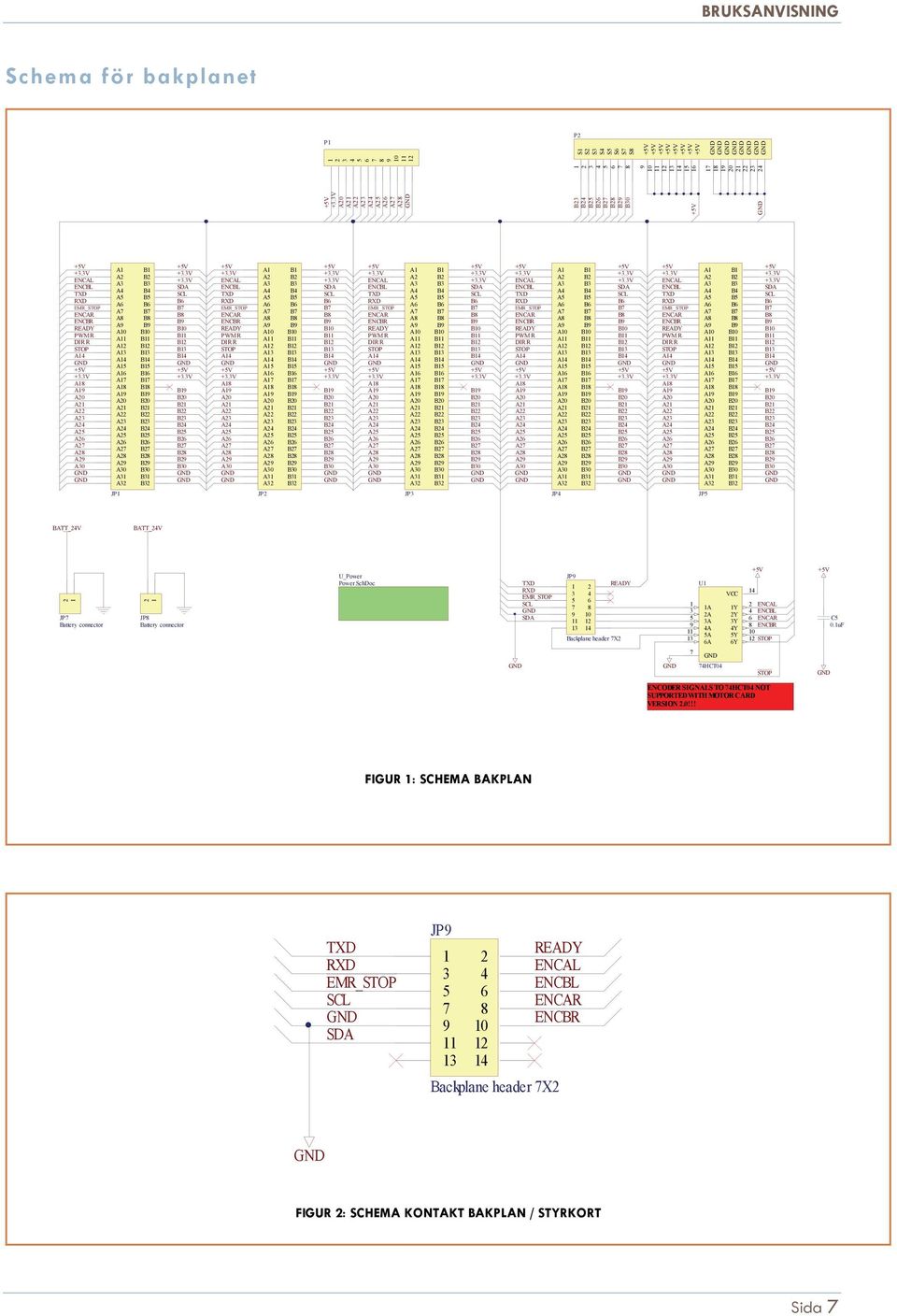

11 Sida 7 FIGUR 1: SCHEMA BAKPLAN READY STOP SCL SDA TXD RXD EMR_STOP ENCAL ENCBL ENCAR ENCBR 1A 1 VCC 14 2A 3 3A 5 4A 9 5A 11 6A 13 1Y 2 2Y 4 3Y 6 4Y 8 5Y 10 6Y 12 7 U1 74HCT04 READY PWM R DIR R STOP TXD RXD EMR_STOP ENCAL ENCBL ENCAR ENCBR SDA SCL P JP9 Backplane header 7X2 1 2 JP7 Battery connector 1 2 JP8 Battery connector A1 B1 A2 B2 A3 B3 A4 B4 A5 B5 A6 B6 A7 B7 A8 B8 A9 B9 A10 B10 A11 B11 A12 B12 A13 B13 A14 B14 A15 B15 A16 B16 A17 B17 A18 B18 A19 B19 A20 B20 A21 B21 A22 B22 A23 B23 A24 B24 A25 B25 A26 B26 A27 B27 A28 B28 A29 B29 A30 B30 A31 B31 A32 B32 JP1 STOP A19 A20 A21 A22 A23 A24 A25 A26 A27 A18 B6 B7 B8 B9 B10 B11 B12 B13 B14 B19 B20 B21 B22 B23 B24 B25 B26 B27 B28 B29 B30 A14 A28 READY PWM R DIR R STOP TXD RXD ENCAL ENCBL ENCAR ENCBR SDA SCL A1 B1 A2 B2 A3 B3 A4 B4 A5 B5 A6 B6 A7 B7 A8 B8 A9 B9 A10 B10 A11 B11 A12 B12 A13 B13 A14 B14 A15 B15 A16 B16 A17 B17 A18 B18 A19 B19 A20 B20 A21 B21 A22 B22 A23 B23 A24 B24 A25 B25 A26 B26 A27 B27 A28 B28 A29 B29 A30 B30 A31 B31 A32 B32 JP2 A19 A20 A21 A22 A23 A24 A25 A26 A27 A18 B6 B7 B8 B9 B10 B11 B12 B13 B14 B19 B20 B21 B22 B23 B24 B25 B26 B27 B28 B29 B30 A14 A28 READY PWM R DIR R STOP TXD RXD ENCAL ENCBL ENCAR ENCBR SDA SCL A1 B1 A2 B2 A3 B3 A4 B4 A5 B5 A6 B6 A7 B7 A8 B8 A9 B9 A10 B10 A11 B11 A12 B12 A13 B13 A14 B14 A15 B15 A16 B16 A17 B17 A18 B18 A19 B19 A20 B20 A21 B21 A22 B22 A23 B23 A24 B24 A25 B25 A26 B26 A27 B27 A28 B28 A29 B29 A30 B30 A31 B31 A32 B32 JP3 A19 A20 A21 A22 A23 A24 A25 A26 A27 A18 B6 B7 B8 B9 B10 B11 B12 B13 B14 B19 B20 B21 B22 B23 B24 B25 B26 B27 B28 B29 B30 A14 A28 READY PWM R DIR R STOP TXD RXD ENCAL ENCBL ENCAR ENCBR SDA SCL A1 B1 A2 B2 A3 B3 A4 B4 A5 B5 A6 B6 A7 B7 A8 B8 A9 B9 A10 B10 A11 B11 A12 B12 A13 B13 A14 B14 A15 B15 A16 B16 A17 B17 A18 B18 A19 B19 A20 B20 A21 B21 A22 B22 A23 B23 A24 B24 A25 B25 A26 B26 A27 B27 A28 B28 A29 B29 A30 B30 A31 B31 A32 B32 JP4 A19 A20 A21 A22 A23 A24 A25 A26 A27 A18 B6 B7 B8 B9 B10 B11 B12 B13 B14 B19 B20 B21 B22 B23 B24 B25 B26 B27 B28 B29 B30 A14 A28 READY PWM R DIR R STOP TXD RXD ENCAL ENCBL ENCAR ENCBR SDA SCL A1 B1 A2 B2 A3 B3 A4 B4 A5 B5 A6 B6 A7 B7 A8 B8 A9 B9 A10 B10 A11 B11 A12 B12 A13 B13 A14 B14 A15 B15 A16 B16 A17 B17 A18 B18 A19 B19 A20 B20 A21 B21 A22 B22 A23 B23 A24 B24 A25 B25 A26 B26 A27 B27 A28 B28 A29 B29 A30 B30 A31 B31 A32 B32 JP5 A19 A20 A21 A22 A23 A24 A25 A26 A27 A18 B6 B7 B8 B9 B10 B11 B12 B13 B14 B19 B20 B21 B22 B23 B24 B25 B26 B27 B28 B29 B30 A14 A28 A28 A27 A25 A24 A23 A22 A26 A21 A20 B30 B29 B28 B27 B26 B25 B24 B23 BATT_24V BATT_24V S1 1 S2 2 S3 3 S4 4 S5 5 S6 6 S7 7 S P2 U_Power Power.SchDoc A29 A30 A29 A30 A29 A30 A29 A30 A29 A30 0.1uF C5 EMR_STOP EMR_STOP EMR_STOP EMR_STOP ENCODER SIGNALS TO 74HCT04 NOT SUPPORTED WITH MOTOR CARD VERSION 2.0!!! FIGUR 2: SCHEMA KONTAKT BAKPLAN / STYRKORT READY SCL SDA TXD RXD EMR_STOP ENCAL ENCBL ENCAR ENCBR JP9 Backplane header 7X2 Schema för bakplanet

12 Sida 8 FIGUR 5: SCHEMA BAKPLANSKONTAKT READY PWM R DIR R STOP TXD RXD EMR_STOP ENCAL ENCBL ENCAR ENCBR SDA SCL A1 B1 A2 B2 A3 B3 A4 B4 A5 B5 A6 B6 A7 B7 A8 B8 A9 B9 A10 B10 A11 B11 A12 B12 A13 B13 A14 B14 A15 B15 A16 B16 A17 B17 A18 B18 A19 B19 A20 B20 A21 B21 A22 B22 A23 B23 A24 B24 A25 B25 A26 B26 A27 B27 A28 B28 A29 B29 A30 B30 A31 B31 A32 B32 JP1 A19 A20 A21 A22 A23 A24 A25 A26 A27 A18 B6 B7 B8 B9 B10 B11 B12 B13 B14 B19 B20 B21 B22 B23 B24 B25 B26 B27 B28 B29 B30 A14 A28 A29 A30 FIGUR 3: SCHEMA SKRUVPLINT FIGUR 4: SCHEMA SERVOKONTAKT P1 A28 A27 A25 A24 A23 A22 A26 A21 A20 B30 B29 B28 B27 B26 B25 B24 B23 S1 1 S2 2 S3 3 S4 4 S5 5 S6 6 S7 7 S P2 FIGUR 7: SCHEMA SWITCHREGULATOR 5 & 3.3V C4 1000uF L2 100uH R2 68 ohm D4 EL42-21UBC FB 4 ON/OFF 5 3 IN 1 OUT U3 LM2576S C1 100uF C2 1000uF L1 100uH R1 68 ohm D2 EL42-21UBC FB 4 ON/OFF 5 3 IN 1 OUT U2 LM2576S5.0 BATT_F_24V D1 1N5822 BATT_F_24V C3 100uF D3 1N5822

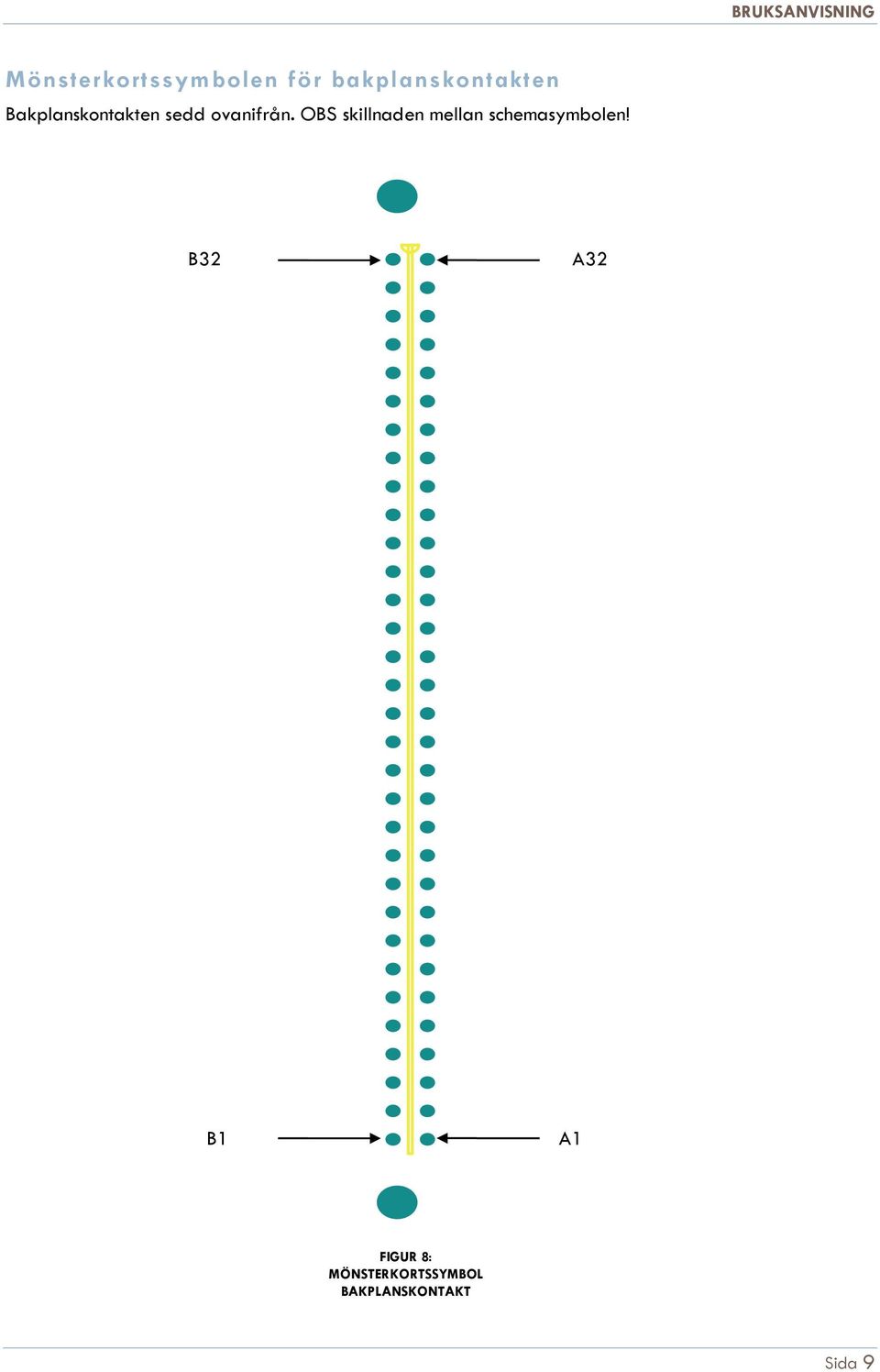

13 Mönsterkortssymbolen för bakplanskontakten Bakplanskontakten sedd ovanifrån. OBS skillnaden mellan schemasymbolen! B32 A32 B1 A1 FIGUR 8: MÖNSTERKORTSSYMBOL BAKPLANSKONTAKT Sida 9

14 Mönsterkortssymbolen för skruvplinten Skruvplinten sedd ovanifrån: Pinnumrering från vänster:, A28,A27,A26,A25,A24,A23,A22,A21,A20,+3,3V & + 5,0V Mönsterkortssymbolen för servokontakten Kontakt för anslutning av servon sedd uppifrån Pinnumrering från vänster Rad 1: Rad 2: +5,0V Rad 3: B23, B24, B25, B26, B27, B28, B29 & B30 Sida 10

15 Mönsterkortssymbolen för anslutning bakplan / styrkort Kontakt för anslutning av kabel mellan bakplan och styrkort Pinnumrering 1: TXD, 3: RXD, 9: (Övriga används inte) Mönsterkortslayout för bakplanet Nedan visas layouten för bakplanet FIGUR 9: MÖNSTERKORTSLAYOUT FÖR BAKPLANET Sida 11

16 KOMMUNIKATIONSPROTOKOLLET Inledning Kommunikationsprotokollet är till för att överföra kommandon från styrkortet till motorkortet via RS232. Protokollet är enligt KISS (keep it simple stupid) och är i skrivande stund inte testat i någon större utsträckning men har visat sig relativt stabilt om man följer reglerna nedan! Initiering Av säkerhetsskäl lägger sig motorstyrningskortet i spärrat läge när strömmen slås på och måste aktiveras. Motorstyrningskortet sänder då med ca 1sek mellanrum ut ett?. Styrkortet skall då svara med ett A. Därefter är motorstyrningskortet aktiverat och kan ta emot styrkommandon. Eko För att veta när styrkortet tagit emot ett tecken skickas det i retur. Innan tecknet kommit i retur får inte nästa tecken skickas till styrkortet. Checksumma All data som skickas till roboten förutom aktiveringen skall följas av en 16-bitars checksumma enligt CCITT. Algoritmen kallas även för CRC (cyclic redundancy check). Checksumman beräknas med formeln x 16 + x 12 + x Observera att det är ett 16 bitars tal och skickas efter data som msb + lsb. Implementering av funktionen återfinns i subrutinen crc16 nedan. Kommandon som stöds i version 1.1 I versionen 1.1 av styrprogramvaran stöds kommandona nedan. Detta ger viss begränsning när det gäller hur roboten kan styras. T.ex. är det svårt att få roboten att köra i en cirkel eller svänga med radien > 0. Kommando Antal bytes Kod Beskrivning CM_LEFT_LOAD_POS 4 20 Ladda position för höger motor CM_RIGHT_LOAD_POS 4 21 Ladda position för vänster motor CM_BOTH_LOAD_POS 4 22 Ladda samma position till båda motorerna CM_LEFT_START_MOTION 0 23 Starta förflyttning för vänster motor CM_RIGHT_START_MOTION 0 24 Starta förflyttning för höger motor CM_BOTH_START_MOTION 0 25 Starta förflyttning för båda motorerna CM_LEFT_SET_MAX_SPEED 1 26 Sätt max hastighet för vänster motor CM_RIGHT_SET_MAX_SPEED 1 27 Sätt max hastighet för höger motor CM_BOTH_SET_MAX_SPEED 1 28 Sätt samma max hastighet för båda motorerna Efter att godkänt kommando och data mottagits av motorstyrkortet returneras koden CM_OK eller CM_FAILED. Sida 12

17 Svar efter utförd förflyttning När motorn har roterat till angiven position skickas följande svar: TC[L/R][b3][b2][b1]b[0] TC står för Traction Control [L/R] antingten L=left eller R=right [b3] msb av 32-bitars possition [b0] lsb av 32-bitars possition När höger motor har stannat vid angiven position (0 i detta fall) skickas följande: TCR = char 0 När vänster motor har stannat vid angiven position (0 i detta fall) skickas följande: TCL = char 0 Positionen som returneras är begärda positionen +- ett positioneringsfel. Vilket beror av reglerparametrarna och vilka störningar som uppstår under förflyttningen. Sida 13

18 Flödeschema START INIT Vänta på? från RS232 4 Starta rörelsen för båda motorerna 1 Skicka A 5 Vänta tills rörelsen är klar genom att hämta 14 tecken enligt föregående sida. Skicka Beräkna ny position till 2 position. 6 höger motor 7 CM_OK NEJ 3 JA Skicka position till vänster motor CM_OK NEJ 1. Aktivera roboten genom att skicka A 2. Skicka position för höger motor 3. Skicka position för vänster motor 4. Starta förflyttningen 5. Vänta på svar att förflyttningen är utförd. 6. Beräkna ny position 7. Repetera steg 2 till 6 JA Sida 14

19 EXEMPEL PÅ EN ENKEL DESIGN AV ETT STYRKORT Inledning Detta kort skall ses som ett exempel på hur ett enkelt styrkort till roboten kan utformas utifrån de filer som finns tillgängliga på kurskatalogen under \TN\E\076_Design av autonoma robotar\saphira\hardware\saphira_controler Funktion Denna hårdvara är till för att göra det möjligt att kommunicera med styrkortet utifrån de regler som sätts upp i mjukvaran. Styrkortets uppbyggnad Konstruktionen utgår från en Atmega16 processor med JTAG interface. Utöver kommunikationen med motorstyrningskortet finns kopplingar till ultraljudssensorn, I 2 C-bussen och två servon. Processorn matas med 5V via bakplanet. Programmeringen sker via JTAG kontakten JP2 och kortet ansluts till bakplanet via kontakten JP1. Kommunikationen med motorstyrningskortet sker via anslutningarna RXD och TXD. I övrigt används den interna klockgeneratorn på 8MHz. Nedan visas det fullständiga schemat för styrkortet. RXD TXD ECHO_PULSE TRIGG_PULSE JP1 A3 A4 SDA RXD SCL TXD B6 A7 B7 A8 B8 A9 B9 A10 B10 A11 B11 A12 B12 A13 B13 A14 B14 A18 NC A19 B19 A20 B20 A21 B21 A22 B22 A23 B23 A24 B24 A25 B25 A26 B26 A27 B27 A28 B28 A29 B29 A30 B30 XBotHeader MALE SDA SCL X_SERVO Y_SERVO TRIGG_PULSE ECHO_PULSE RXD TXD X_SERVO Y_SERVO RESET XTAL_2 XTAL_1 TCK TDO TMS TDI U1 PB0 (XCK/T0) PB1 (T1) PB2 (AIN0/INT2) PB3 (AIN1/OC0) PB4 (SS) PB5 (MOSI) PB6 (MISO) PB7 (SCK) PD0 (RXD) PD1 (TXD) PD2 (INT0) PD3 (INT1) PD4 (OC1B) PD5 (OC1A) PD6 (ICP) PD7 (OC2) JP2 RESET XTAL2 XTAL1 ATmega16-16PI JTAG 40 PA0 (ADC0) 39 PA1 (ADC1) 38 PA2 (ADC2) 37 PA3 (ADC3) 36 PA4 (ADC4) 35 PA5 (ADC5) 34 PA6 (ADC6) 33 PA7 (ADC7) 22 PC0 (SCL) 23 PC1 (SDA) 24 PC2 (TCK) 25 PC3 (TMS) 26 PC4 (TDO) 27 PC5 (TDI) 28 PC6 (TOSC1) 29 PC7 (TOSC2) 10 VCC 30 AVCC 32 AREF R9 470 SCL SDA TCK TMS TDO TDI RESET C1 0.1uF FIGUR 10: SCHEMA STYRKORT Schemaritning Till AltiumDesigner 6 finns ett bibliotek med specifika schemasymboler och en mall för schemat som bör användas vid ritning av schemat. Namnet på biblioteket är saphira_controler.intlib och ligger i samma filkatalog som övriga filer. Se även manual för AltiumDesigner. Sida 15

20 Mönsterkortet Det viktiga vid designen av mönsterkortet är att kontakten JP1 kommer på rätt plats. Annars kommer inte pinnumreringen och avståndet till den nedre fräskanten att stämma. B32 () ligger längst upp till vänster. Använd därför den färdiga mallen med placeringen av JP1 och fräsramen. Givetvis kan fräsramen ändras så att kortet blir större men tänk på att inte ändra läget på den nedre kanten i Y-led! I mallen finns även färdiga regler för ledarbredd och avstånd för polygonplanen till ledare och fräskant. Använd med fördel ett jordplan och ett plan för matningsspänningen. Figuren nedan visar det färdiga mönsterkortet. B32 Mönsterkortsritning Till AltiumDesigner 6 finns ett bibliotek med specifika kretssymboler och en mall för kort som bör användas vid ritning av mönsterkortet. Namnet på biblioteket är saphira.intlib. Namnet på biblioteket är saphira_controler.intlib och ligger i samma filkatalog som övriga filer. Se även manual för AltiumDesigner. Sida 16

21 MJUKVARA Inledning Detta program skall ses som ett exempel på hur roboten kan styras. För att förstå koden krävs god kännedom om C programmering och om Atmega16. För specifik information om Atmega16 hänvisas till databladet. Programfilerna återfinns på stud_dir under katalogen \TN\E\076_Design av autonoma robotar\saphira\dokumentation\software\saphira_control\v0.1 Funktion Detta programs funktion är att styra roboten så att den åker i fyrkanter med sidan 2m. Uppbyggnad Mjukvaran består av ett antal funktioner för kommunikation, beräkning av checksumma samt ett huvudprogram som sköter styrningen av roboten. Filerna som bygger upp programmet enligt nedan: Fil main.c usart.c usart.h control.h Beskrivning Huvudfunktioner för styrning av robot och beräkning av crc Funktioner för kommunikation via RS232 Definitioner för kommunikation vi RS232 Definitioner för kommunikationsprotokollet Kort berskrivning av de olika subrutinerna main.c main() Huvudprogram för styrning av roboten void delay_1s( void ) Väntar 1 sekund void crc16(unsigned char ser_data) Beräknar crc16. OBS använder sig av globala variabeln crc som måste sättas till 0 innan beräkningen påbörjas. void send_byte(char data) Skickar en byte via RS232 till styrkortet unsigned char send_pos(unsigned char lr, long int pos) Skickar ny position till vald motor via RS232 long int turn(int r, float v) Beräknar antalet pulser för att svänga v antal grader. OBS inte helt kalibrerad. Sida 17

22 usart.c void USART_Init(double baud) Initierar USART i Atmega16 med given baudhastighet. I detta fallet 9600baud. int USART_Receive_time_out( void );void USART_Init(double baud); Hämtar ett tecken från buffer I Atmega16. Hoppar ur efter ca 1 sek om inget tecken har kommit. void USART_Transmit( unsigned char data ); Skickar ett tecken via RS232 void USART_Transmit_Str(const char *str ); Skickar en sträng via RS232 void USART_Flush( void ); Tömmer motagarbufferten i Atmega16 Övrigt För övrig information se kommentarerna I koden. Sida 18

23 EXEMPELKOD FÖR ATMEGA16 main.c /* */ Shapira control demo (main.c) for Atmega16 for IAR Version Copyright (C) Andreas Kingbäck This program is free software; you can redistribute it and/or modify it under the terms of the GNU General Public License as published by the Free Software Foundation; either version 2 of the License, or (at your option) any later version. This program is distributed in the hope that it will be useful, but WITHOUT ANY WARRANTY; without even the implied warranty of MERCHANTABILITY or FITNESS FOR A PARTICULAR PURPOSE. See the GNU General Public License for more details. You should have received a copy of the GNU General Public License along with this program; if not, write to the Free Software Foundation, Inc., 59 Temple Place, Suite 330, Boston, MA USA #pragma language=extended #ifndef ENABLE_BIT_DEFINITIONS #define ENABLE_BIT_DEFINITIONS // Enable the bit definitions in the iom128.h file #endif #include "control.h" #include "usart.h" static unsigned int crc; // global for crc calculation void delay_1s( void ) delay_cycles( ); // Delay 1s void crc16(unsigned char ser_data) // Update the CRC for transmitted and received data using // the CCITT 16bit algorithm (X^16 + X^12 + X^5 + 1). crc = (unsigned char)(crc >> 8) (crc << 8); crc ^= ser_data; crc ^= (unsigned char)(crc & 0xff) >> 4; crc ^= (crc << 8) << 4; crc ^= ((crc & 0xff) << 4) << 1; void send_byte(char data) int test = -1; while (test == -1) USART_Transmit(data); test = USART_Receive_time_out(); Sida 19

24 unsigned char send_pos(unsigned char lr, long int pos) unsigned char b,b1,b2,b3; USART_Flush(); // type conversion // Flush rx buffer // Reset crc crc = 0; // Connvert to bytes b = (pos & 0xFF000000) >> 24; b1 = (pos & 0x00FF0000) >> 16; b2 = (pos & 0x0000FF00) >> 8; b3 = (pos & 0x000000FF); // Calculate crc for data crc16(lr); crc16(b); crc16(b1); crc16(b2); crc16(b3); // Send command USART_Transmit(lr); USART_Receive_time_out(); // Send data USART_Transmit(b); USART_Receive_time_out(); USART_Transmit(b1); USART_Receive_time_out(); USART_Transmit(b2); USART_Receive_time_out(); USART_Transmit(b3); USART_Receive_time_out(); // Send crc16 USART_Transmit((crc & 0xFF00) >> 8); USART_Receive_time_out(); USART_Transmit((crc & 0xFF)); USART_Receive_time_out(); // Get acc ( =OK) if (USART_Receive_time_out() == CM_OK) return CM_OK; else return CM_FAILED; Sida 20

25 unsigned char send_max_speed(unsigned char lr, unsigned char maxspeed) USART_Flush(); // Flush rx buffer // Reset crc crc = 0; // Calculate crc for data crc16(lr); crc16(maxspeed); // Send command USART_Transmit(lr); USART_Receive_time_out(); // Send data USART_Transmit(maxspeed); USART_Receive_time_out(); // Send crc16 USART_Transmit((crc & 0xFF00) >> 8); USART_Receive_time_out(); USART_Transmit((crc & 0xFF)); USART_Receive_time_out(); // Get acc ( =OK) if (USART_Receive_time_out() == CM_OK) return CM_OK; else return CM_FAILED; long int turn(int r, float v) // Calculates no of puleses for the turn in v deg. (not calibrated!) // Radius = 0. Other radius than 0 is not implemented yet! float dist; long int p; dist = *v; p = dist / e-006; return p; int main( void ) long int pr; long int pl; unsigned char maxspeed; int i; char rx[14]; USART_Init(9600); // Activate motor controler while (USART_Receive()!= '?'); USART_Transmit('A'); delay_1s(); USART_Flush(); enable_interrupt(); // Wait for activation ready signal // Activate! // Wait for controller to activate // Flush rx buffer // Enable interrupts Sida 21

26 // This program makes the robot to go in a box 2 by 2 meters. pr=0;pl=0; // Set maxspeed 0x00 to 0x30 maxspeed = 0x05; while (send_max_speed(cm_both_set_max_speed,maxspeed) == CM_FAILED); while (1==1) pr+= 0x00054DD6; pl+= 0x00054DD6; // pulses for 2 meters // pulses for 2 meters // Forward 2m while (send_pos(cm_right_load_pos,pr) == CM_FAILED); while (send_pos(cm_left_load_pos, pl) == CM_FAILED); USART_Transmit(CM_BOTH_START_MOTION); USART_Receive(); for (i = 0 ; i < 14 ; i++) rx[i] = USART_Receive_time_out(); // Receive trajectory complete reply // Turn 90 deg pr+=turn(0,90); pl-=turn(0,90); // Radius not implemented! while (send_pos(cm_right_load_pos,pr) == CM_FAILED); while (send_pos(cm_left_load_pos, pl) == CM_FAILED); USART_Transmit(CM_BOTH_START_MOTION); USART_Receive(); for (i = 0 ; i < 14 ; i++) rx[i] = USART_Receive_time_out(); // Receive trajectory complete reply // Set maxspeed for demo switch(maxspeed) case 0x05: maxspeed = 0x10; break; case 0x10: maxspeed = 0x20; break; case 0x20: maxspeed = 0x30; break; case 0x30: maxspeed = 0x05; break; while (send_max_speed(cm_both_set_max_speed,maxspeed) == CM_FAILED); Sida 22

27 usart.c */ USART functions (usart.c) for Atmega16 for WINAVR Version 0.1ß Copyright (C) Andreas Kingbäck This program is free software; you can redistribute it and/or modify it under the terms of the GNU General Public License as published by the Free Software Foundation; either version 2 of the License, or (at your option) any later version. This program is distributed in the hope that it will be useful, but WITHOUT ANY WARRANTY; without even the implied warranty of MERCHANTABILITY or FITNESS FOR A PARTICULAR PURPOSE. See the GNU General Public License for more details. You should have received a copy of the GNU General Public License along with this program; if not, write to the Free Software Foundation, Inc., 59 Temple Place, Suite 330, Boston, MA USA #pragma language=extended #ifndef ENABLE_BIT_DEFINITIONS #define ENABLE_BIT_DEFINITIONS // Enable the bit definitions in the iom128.h file #endif #include <ioavr.h> #include <stdio.h> #include <intrinsics.h> #include "usart.h" void USART_Init(double baud) /* Set baud rate */ double bbaud; bbaud = ( /(8*baud))-1; UBRRH = (unsigned char)((unsigned int)bbaud >> 8); UBRRL = (unsigned char)bbaud & 0xFF; UCSRB = (1<<RXEN) (1<<TXEN); UCSRA = 2; // U2X void USART_Transmit_Str(const char *str) /* Wait for empty transmit buffer */ int i=0; while (str[i]!= 0) while (!( UCSRA & (1<<UDRE)) ); UDR = str[i]; i++; // Put data into buffer, sends the data void USART_Transmit( unsigned char data ) /* Wait for empty transmit buffer */ while (!( UCSRA & (1<<UDRE)) ); /* Put data into buffer, sends the data */ UDR = data; Sida 23

28 int USART_Receive_time_out( void ) int timeout = 10000; // time out value /* Wait for data to be received */ int data; while (((UCSRA & 0x80) == 0) && (timeout > 0)) delay_cycles(8000); timeout --; if ((UCSRA & 0x80) == 0) data = -1; // No data availible else data=udr; return data; unsigned char USART_Receive( void ) /* Wait for data to be received */ unsigned char data; while ((UCSRA & 0x80) == 0); data=udr; /* Get and return received data from buffer */ return data; void USART_Flush( void ) unsigned char dummy; while ( UCSRA & (1<<RXC) ) dummy = UDR; unsigned char USART_ReadUCSRC( void ) unsigned char ucsrc; /* Read UCSRC */ ucsrc = UBRRH; ucsrc = UCSRC; return ucsrc; INTERRUPT_USART_RXC()// Interrupt driven USART Receive unsigned char slask; disable_interrupt(); slask = UCSRA; // Must read UCSRA with dummy read :-/ slask = UDR; enable_interrupt(); Sida 24

29 control.h /* */ Parser functions (control.h) for Atmega16 and WINAVR Version Copyright (C) Andreas Kingbäck 2005 This program is free software; you can redistribute it and/or modify it under the terms of the GNU General Public License as published by the Free Software Foundation; either version 2 of the License, or (at your option) any later version. This program is distributed in the hope that it will be useful, but WITHOUT ANY WARRANTY; without even the implied warranty of MERCHANTABILITY or FITNESS FOR A PARTICULAR PURPOSE. See the GNU General Public License for more details. You should have received a copy of the GNU General Public License along with this program; if not, write to the Free Software Foundation, Inc., 59 Temple Place, Suite 330, Boston, MA USA #ifndef _PARSER_H_ #define _PARSER_H_ #include <ioavr.h> // Motor Control commands #define CM_LEFT_LOAD_POS 20 #define CM_RIGHT_LOAD_POS 21 #define CM_BOTH_LOAD_POS 22 #define CM_LEFT_START_MOTION 23 #define CM_RIGHT_START_MOTION 24 #define CM_BOTH_START_MOTION 25 #define CM_LEFT_SET_MAX_SPEED 26 #define CM_RIGHT_SET_MAX_SPEED 27 #define CM_BOTH_SET_MAX_SPEED 28 // Return codes #define CM_OK 254 #define CM_FAILED 255 // Status codes #define ROBOT_DISABLED 0 #define ROBOT_ACTIVATED 1 // Status codes #define true 1 #define false 0 #endif /* _PARSER_H_ */ Sida 25

30 usart.h */ Usart functions (usart.h) for Atmega16 for IAR Version 0.1ß Copyright (C) Andreas Kingbäck This program is free software; you can redistribute it and/or modify it under the terms of the GNU General Public License as published by the Free Software Foundation; either version 2 of the License, or (at your option) any later version. This program is distributed in the hope that it will be useful, but WITHOUT ANY WARRANTY; without even the implied warranty of MERCHANTABILITY or FITNESS FOR A PARTICULAR PURPOSE. See the GNU General Public License for more details. You should have received a copy of the GNU General Public License along with this program; if not, write to the Free Software Foundation, Inc., 59 Temple Place, Suite 330, Boston, MA USA #ifndef ENABLE_BIT_DEFINITIONS #define ENABLE_BIT_DEFINITIONS // Enable the bit definitions in the iom128.h file #endif #ifndef _USART_H_ #define _USART_H_ 1 #include <ioavr.h> #include <intrinsics.h> #define true 1 #define false 0 unsigned char USART_Receive( void ); int USART_Receive_time_out( void ); #define INTERRUPT_USART_RXC() _Pragma("vector=USART_RXC_vect") interrupt void signal_func_usart1_rxc(void) #define INTERRUPT_USART_DATA() _Pragma("vector=USART_UDRE_vect") interrupt void signal_func_usart1_udre_vect(void) void USART_Init(double baud); void USART_Transmit( unsigned char data ); void USART_Transmit_Str(const char *str ); void USART_Flush( void ); #endif /* _USARTUSB_H_ */ Sida 26
