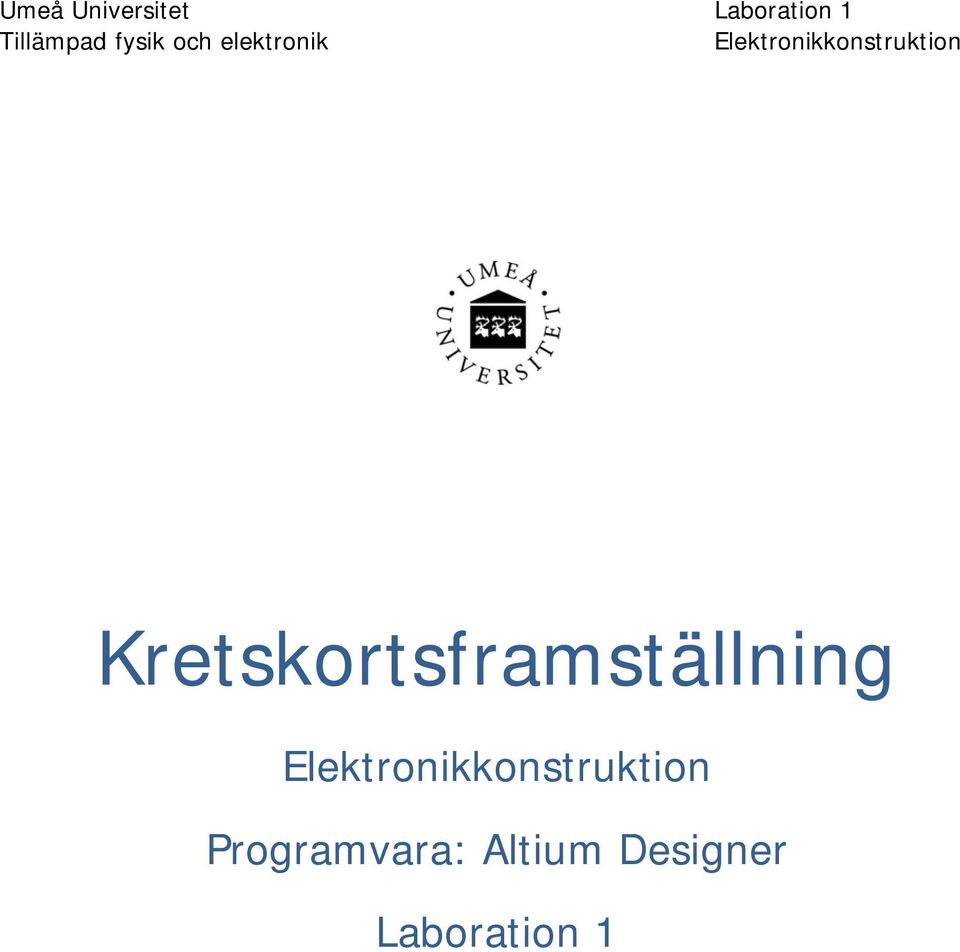

1 Kretskortsframställning Programvara: Altium Designer Laboration

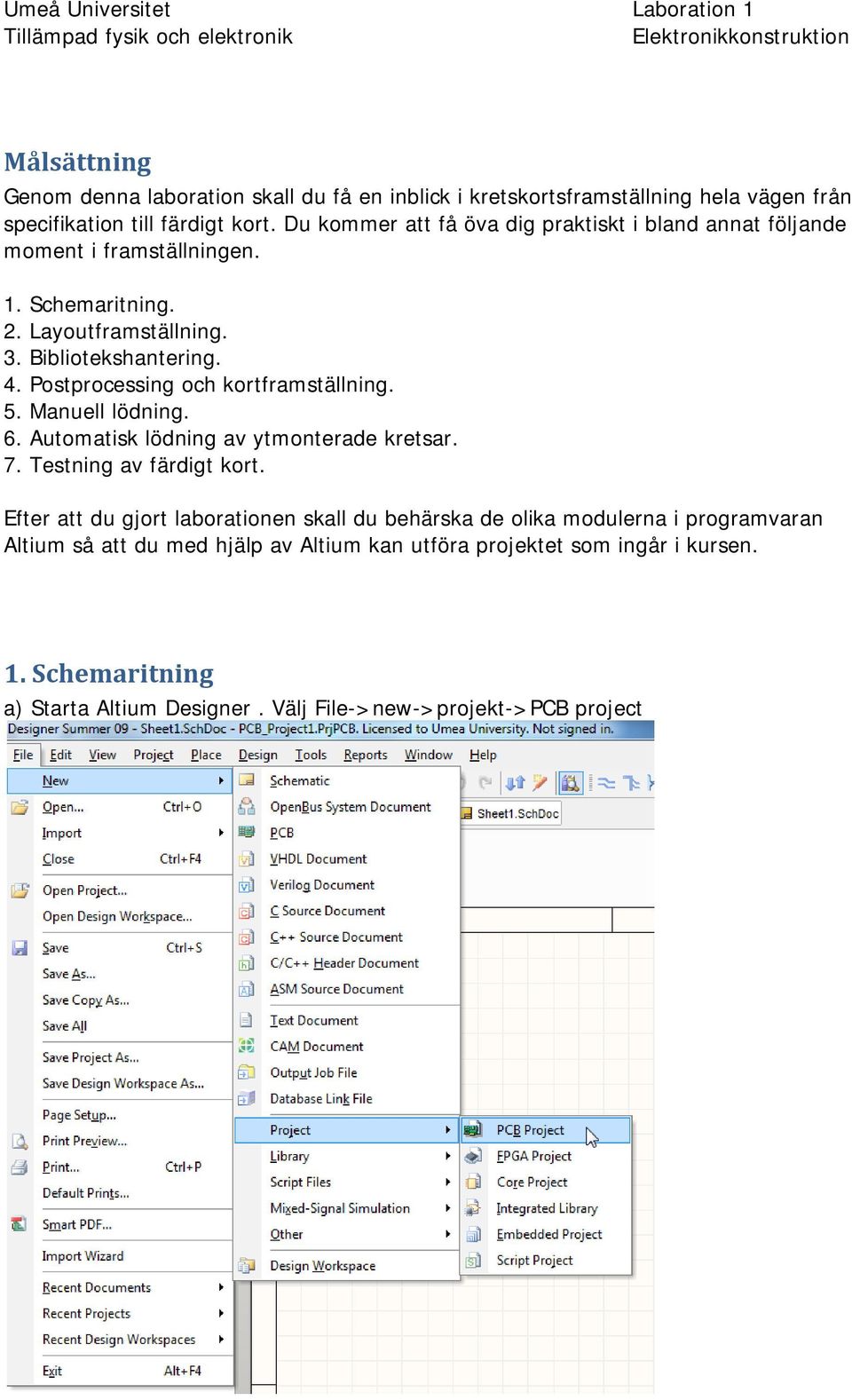

2 Målsättning Genom denna laboration skall du få en inblick i kretskortsframställning hela vägen från specifikation till färdigt kort. Du kommer att få öva dig praktiskt i bland annat följande moment i framställningen.. Schemaritning.. Layoutframställning.. Bibliotekshantering.. Postprocessing och kortframställning.. Manuell lödning. 6. Automatisk lödning av ytmonterade kretsar. 7. Testning av färdigt kort. Efter att du gjort laborationen skall du behärska de olika modulerna i programvaran Altium så att du med hjälp av Altium kan utföra projektet som ingår i kursen.. Schemaritning a) Starta Altium Designer. Välj File->new->projekt->PCB project

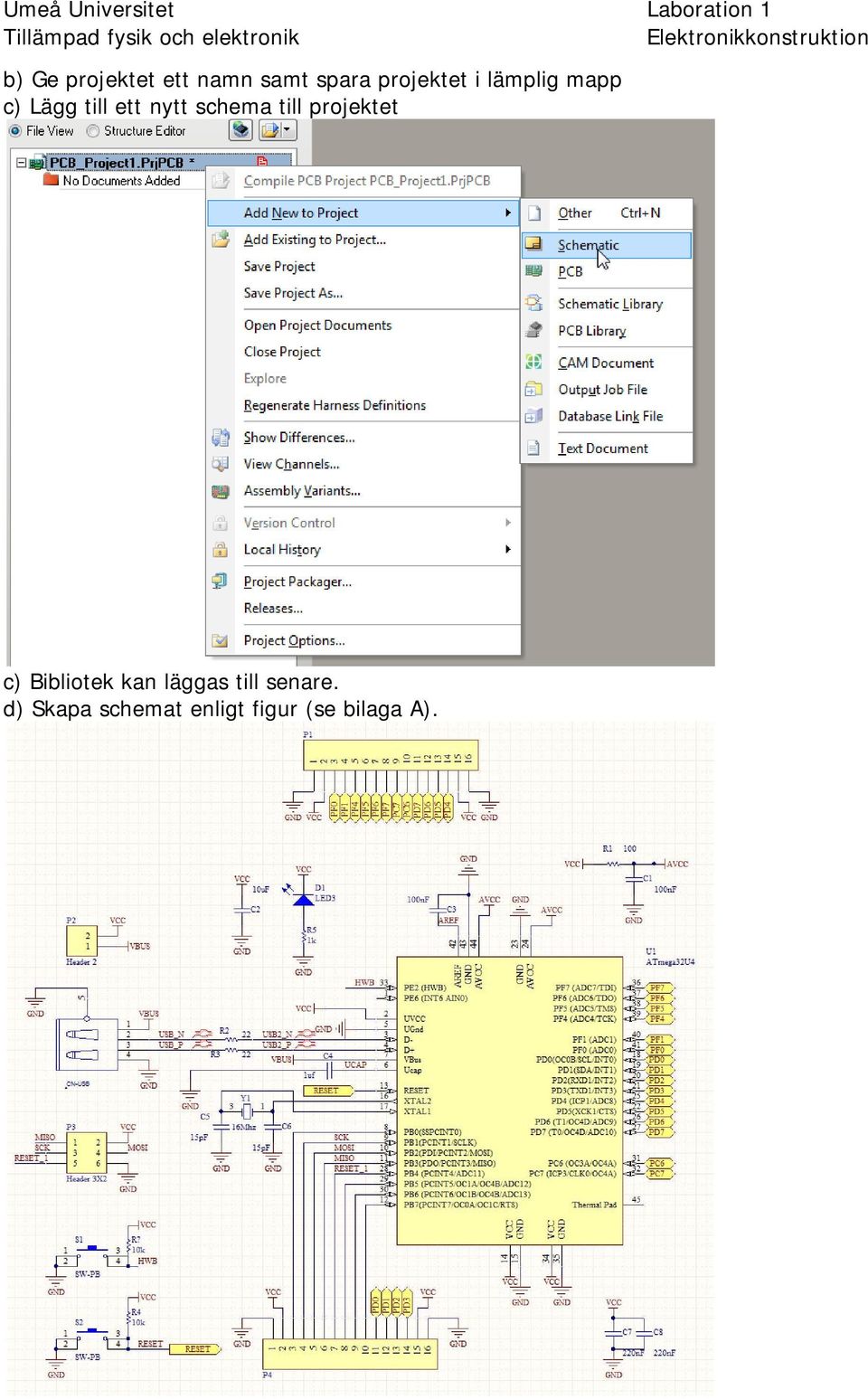

3 b) Ge projektet ett namn samt spara projektet i lämplig mapp c) Lägg till ett nytt schema till projektet c) Bibliotek kan läggas till senare. d) Skapa schemat enligt figur (se bilaga A).

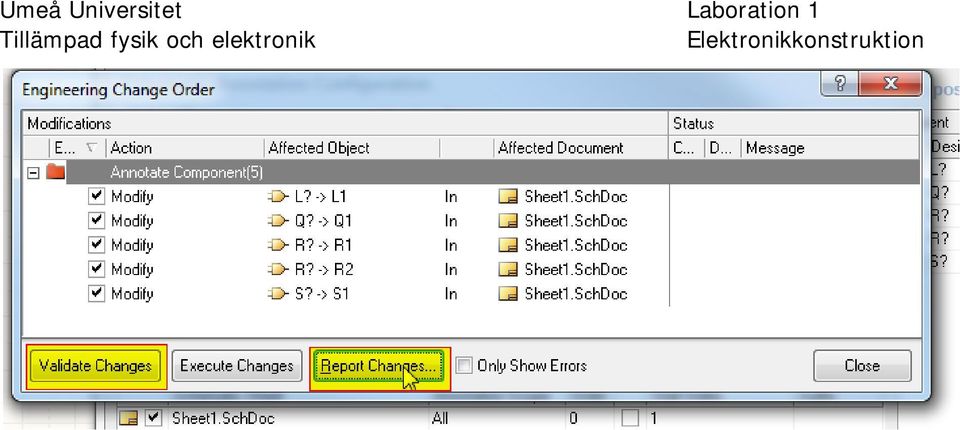

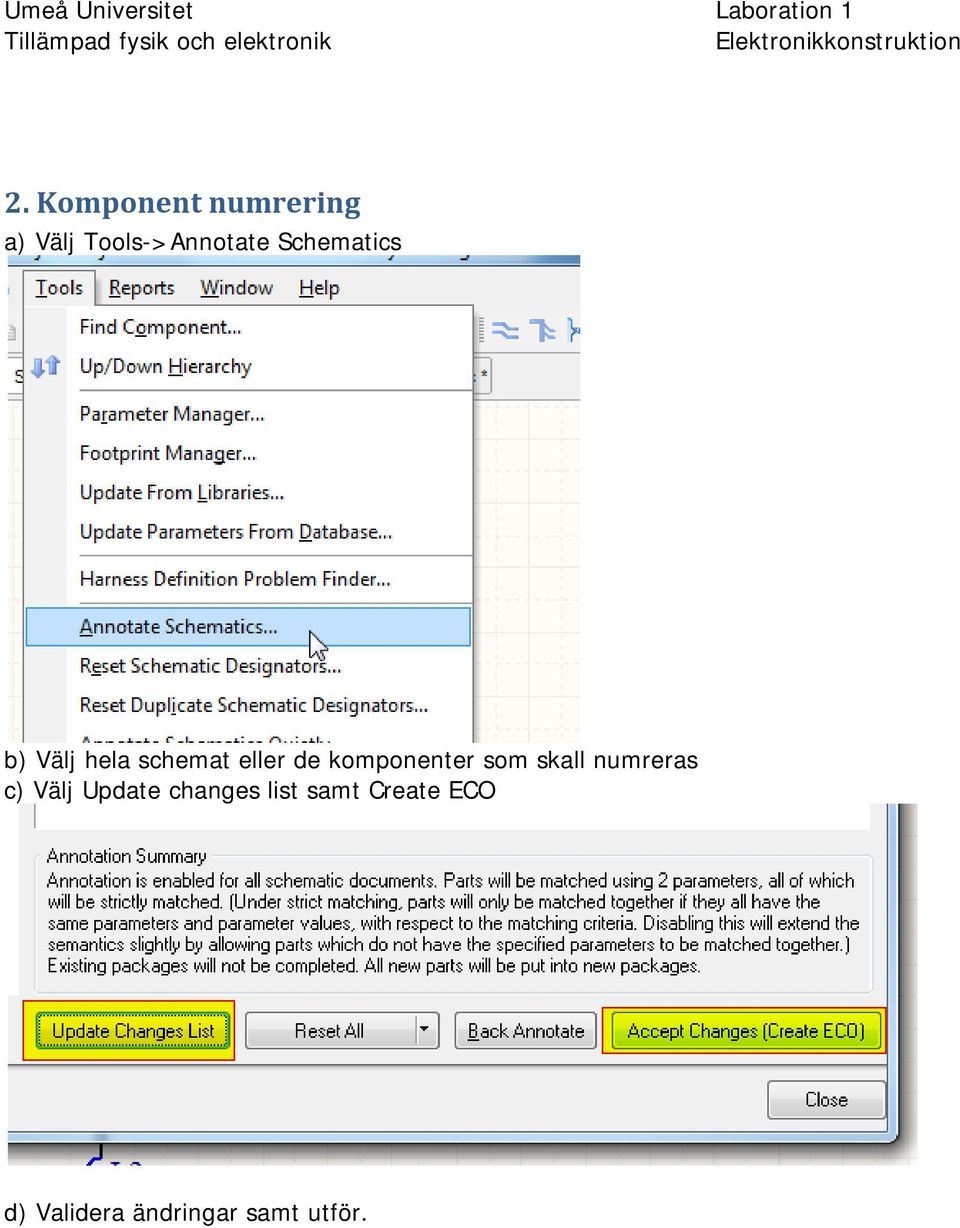

4 . Komponent numrering a) Välj Tools->Annotate Schematics b) Välj hela schemat eller de komponenter som skall numreras c) Välj Update changes list samt Create ECO d) Validera ändringar samt utför.

5

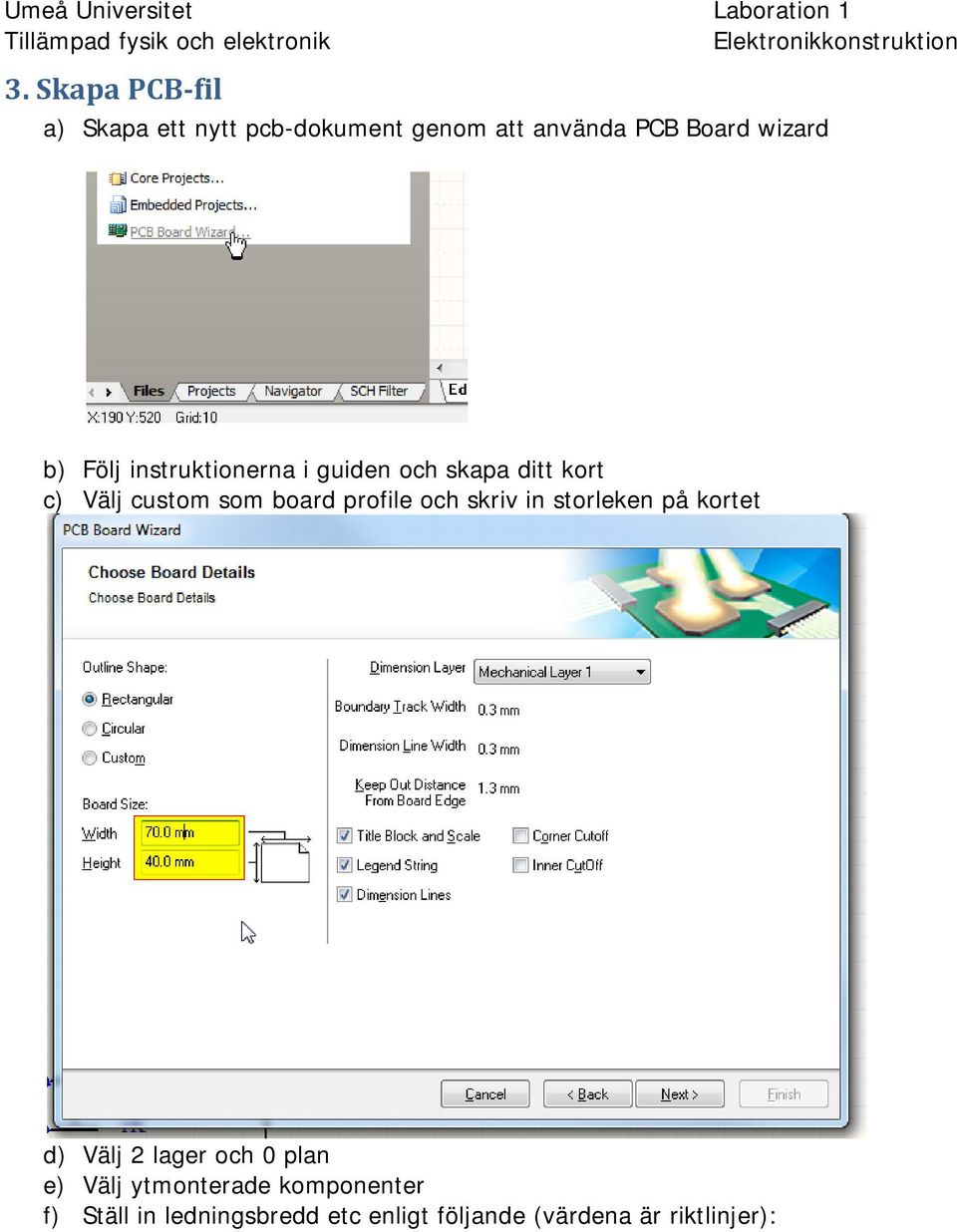

6 . Skapa PCB fil a) Skapa ett nytt pcb-dokument genom att använda PCB Board wizard b) Följ instruktionerna i guiden och skapa ditt kort c) Välj custom som board profile och skriv in storleken på kortet d) Välj lager och 0 plan e) Välj ytmonterade komponenter f) Ställ in ledningsbredd etc enligt följande (värdena är riktlinjer):

7 g) Layouten borde likna följande bild (storleken kan vara annorlunda): h) Flytta den nya filen till projektet (dra filen) samt spara

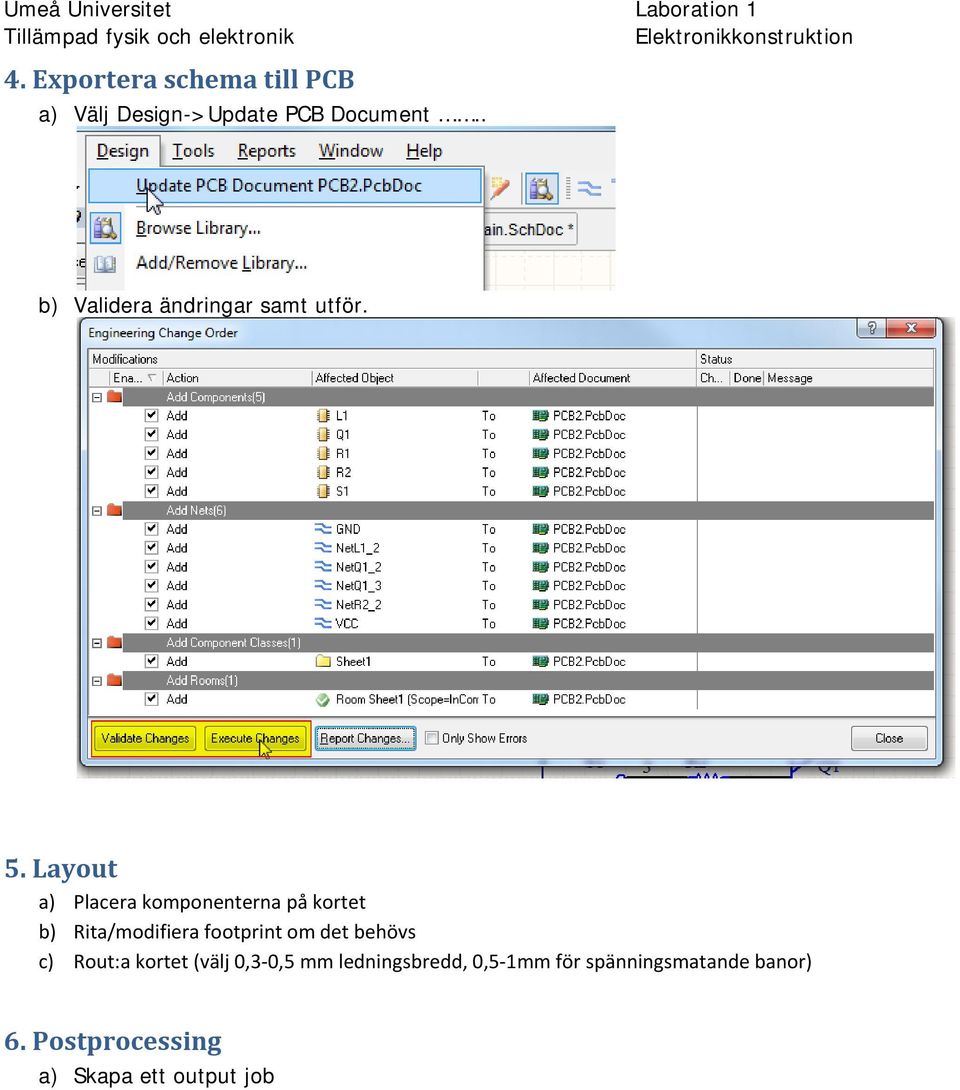

8 . Exportera schema till PCB a) Välj Design->Update PCB Document.. b) Validera ändringar samt utför.. Layout a) Placera komponenterna på kortet b) Rita/modifiera footprint om det behövs c) Rout:a kortet (välj 0, 0, mm ledningsbredd, 0, mm för spänningsmatande banor) 6. Postprocessing a) Skapa ett output job

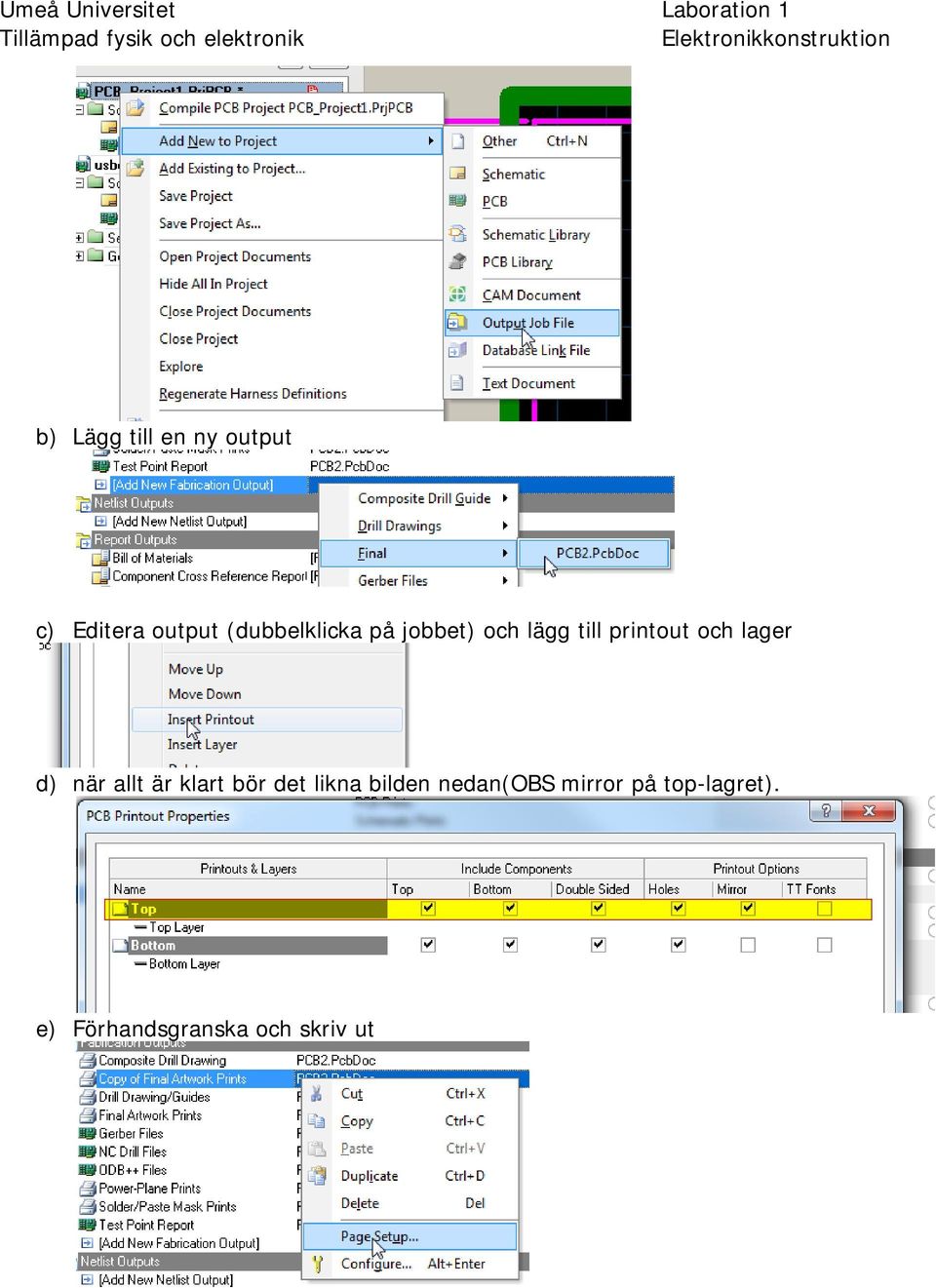

9 b) Lägg till en ny output c) Editera output (dubbelklicka på jobbet) och lägg till printout och lager d) när allt är klart bör det likna bilden nedan(obs mirror på top-lagret). e) Förhandsgranska och skriv ut

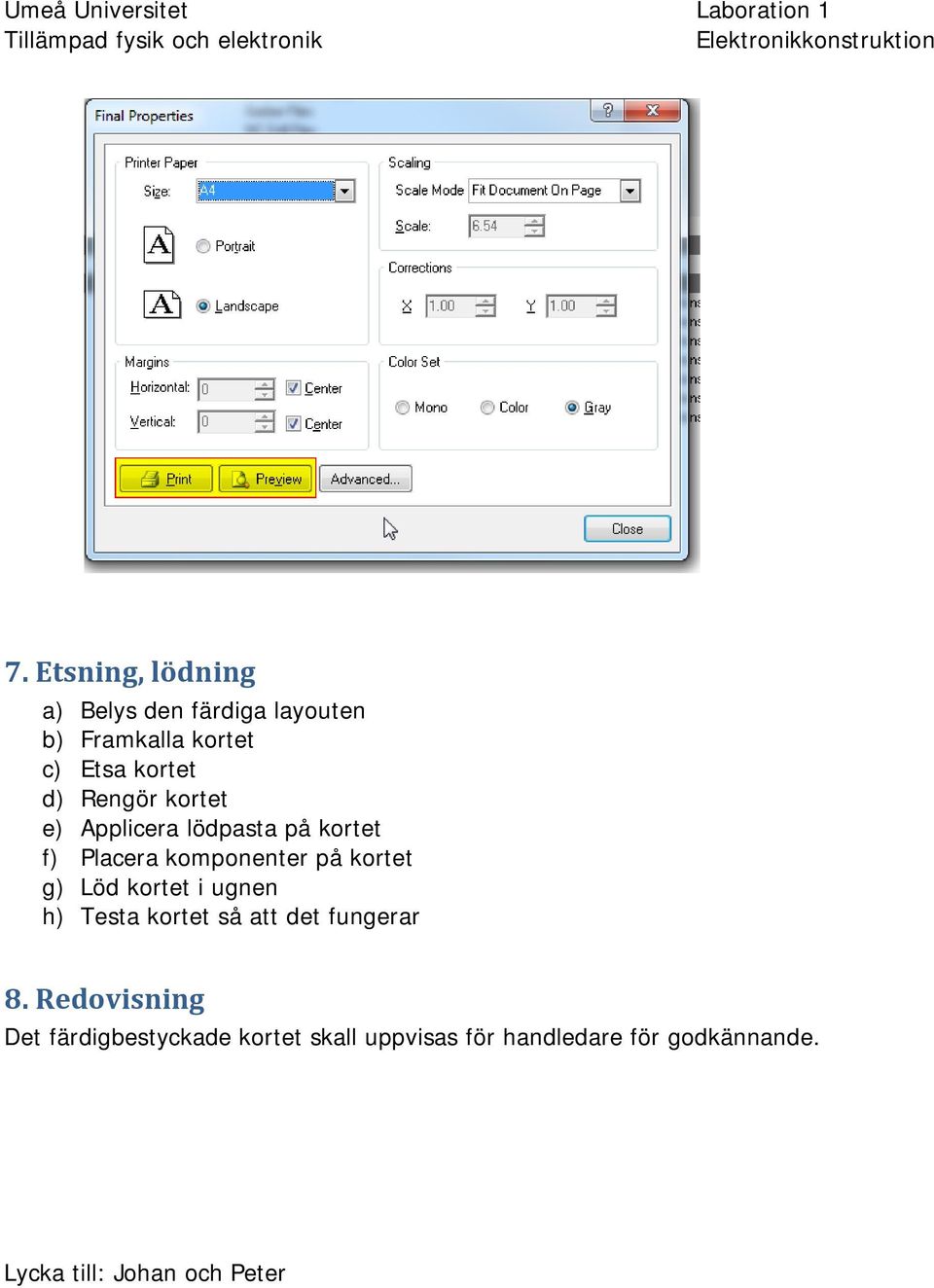

10 7. Etsning, lödning a) Belys den färdiga layouten b) Framkalla kortet c) Etsa kortet d) Rengör kortet e) Applicera lödpasta på kortet f) Placera komponenter på kortet g) Löd kortet i ugnen h) Testa kortet så att det fungerar 8. Redovisning Det färdigbestyckade kortet skall uppvisas för handledare för godkännande. Lycka till: Johan och Peter

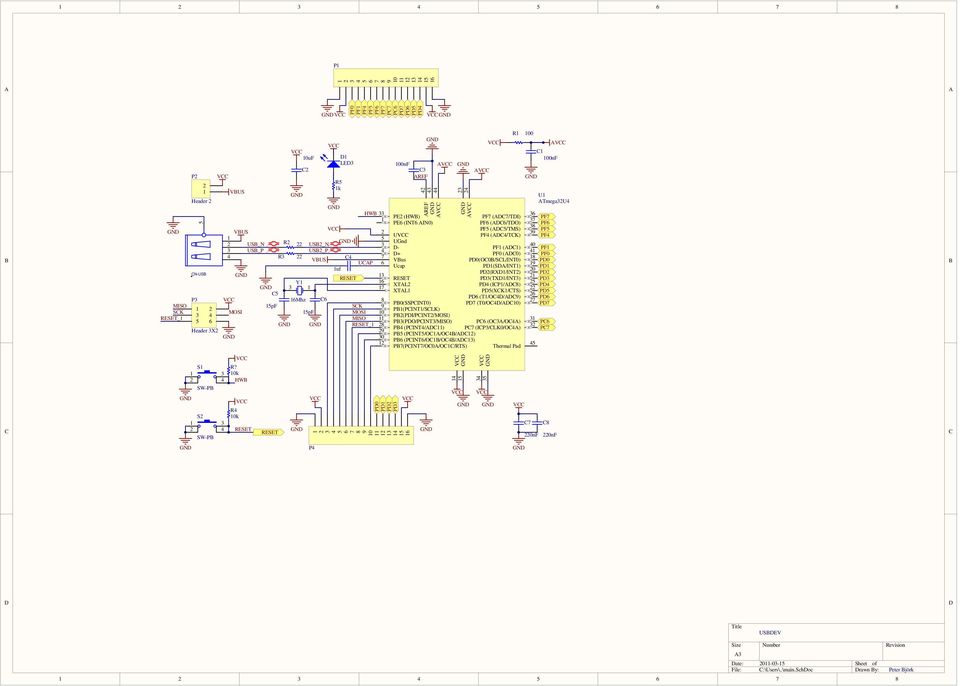

11 6 7 8 P A A PF0 PF PF PF PF6 PF7 PC7 PC6 PD7 PD6 PD PD B MISO SCK RESET_ P P Header CN-USB 6 MOSI Header X VBUS VBUS USB_N USB_P C pf R R 0uF C Y 6Mhz USB_N USB_P pf VBUS C6 uf D LED R k C RESET HWB UCAP SCK MOSI MISO RESET_ nF C AREF AREF A A A A 6 PE (HWB) PF7 (ADC7/TDI) 7 PE6 (INT6 AIN0) PF6 (ADC6/TDO) 8 PF (ADC/TMS) 9 U PF (ADC/TCK) UGnd 0 D- PF (ADC) D+ PF0 (ADC0) 8 VBus PD0(OC0B/SCL/INT0) 9 Ucap PD(SDA/INT) 0 PD(RXD/INT) RESET PD(TXD/INT) XTAL PD (ICP/ADC8) XTAL PD(XCK/CTS) 6 PD6 (T/OCD/ADC9) 7 PB0(SSPCINT0) PD7 (T0/OCD/ADC0) PB(PCINT/SCLK) PB(PDI/PCINT/MOSI) PB(PDO/PCINT/MISO) PC6 (OCA/OCA) PB (PCINT/ADC) PC7 (ICP/CLK0/OCA) PB (PCINT/OCA/OCB/ADC) PB6 (PCINT6/OCB/OCB/ADC) PB7(PCINT7/OC0A/OCC/RTS) Thermal Pad R 00 C 00nF U ATmegaU PF7 PF6 PF PF PF PF0 PD0 PD PD PD PD PD PD6 PD7 PC6 PC7 A B C S SW-PB S SW-PB R? 0k R 0k HWB RESET RESET PD0 PD PD PD C7 C8 0nF 0nF C P D D Title USBDEV 6 Size Number A Date: 0-0- Sheet of File: C:\Users\..\main.SchDoc Drawn By: 7 Revision Peter Björk 8
