KRISTINEBERGSSKOLAN OMBYGGNAD. SISABs Fastighetsnummer SISABs Projektnummer FÖRSLAGSHANDLING datum: rev datum: sida 1 av 48

Transkript

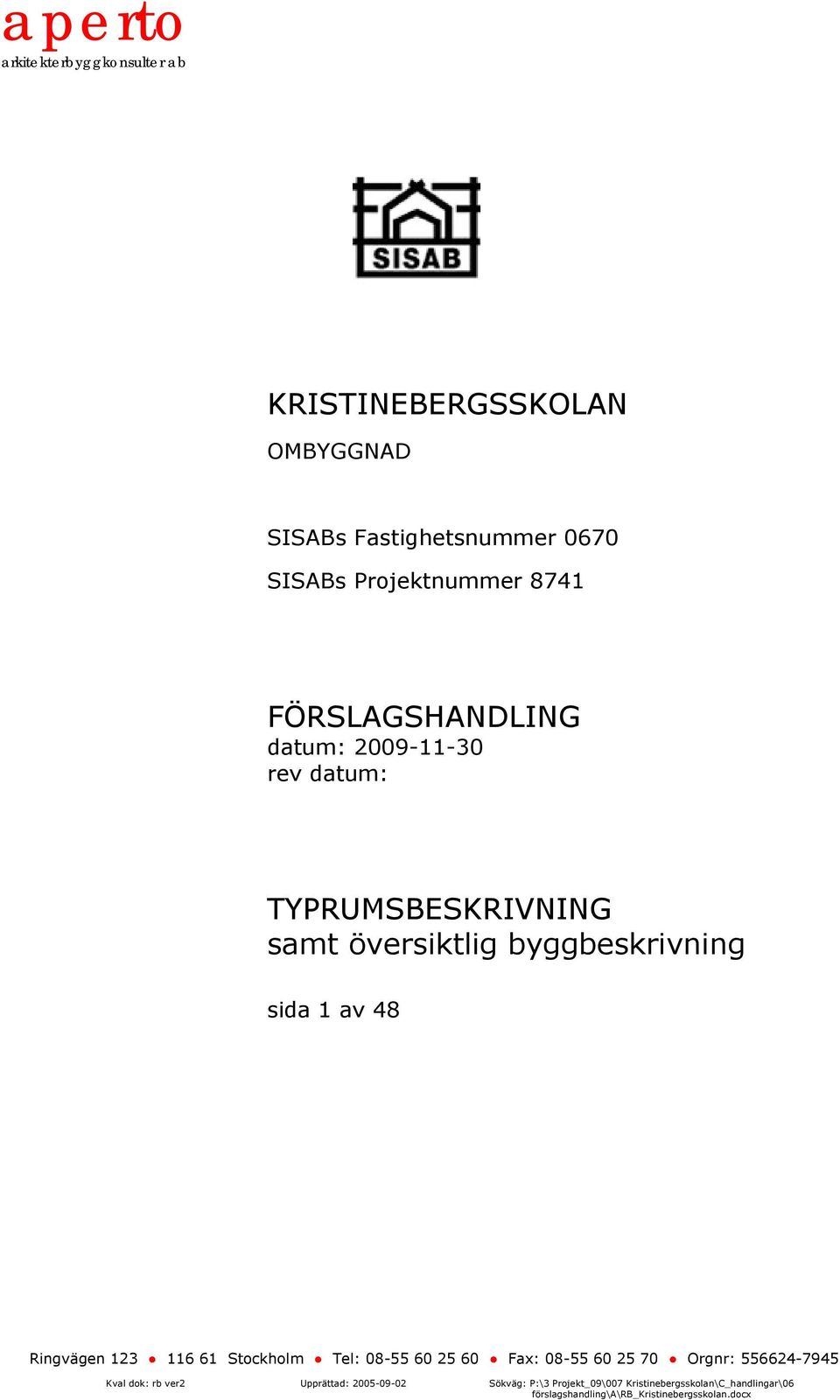

1 KRNEBERKOLAN OMBYNA ABs astighetsnummer 0670 ABs Projektnummer 8741 datum: rev datum: YPRUMBEKRVNN samt översiktlig byggbeskrivning sida 1 av 48

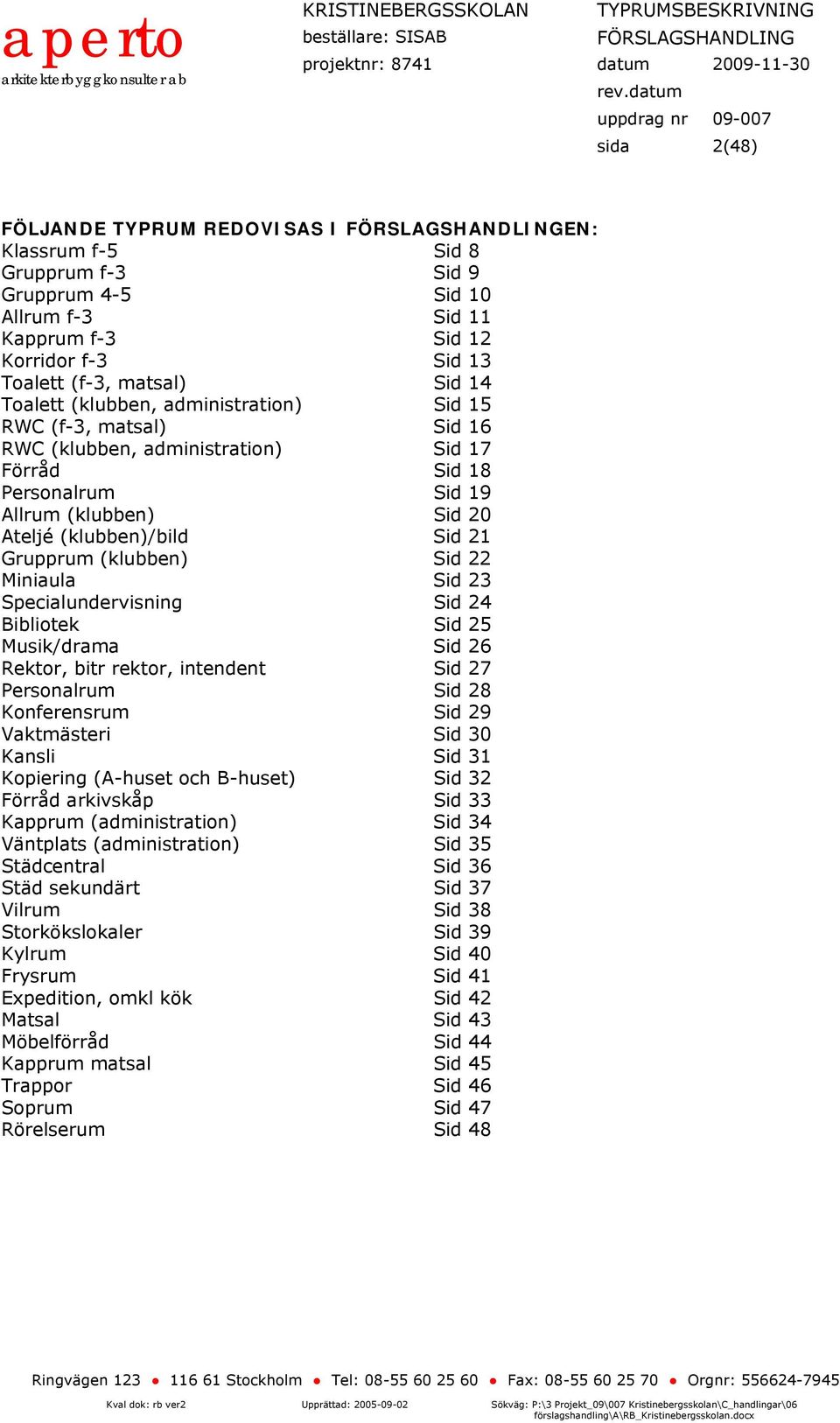

2 sida 2(48) LJANE YPRUM REOVA EN: Klassrum f-5 id 8 rupprum f-3 id 9 rupprum 4-5 id 10 Allrum f-3 id 11 Kapprum f-3 id 12 Korridor f-3 id 13 oalett (f-3, matsal) id 14 oalett (klubben, administration) id 15 RWC (f-3, matsal) id 16 RWC (klubben, administration) id 17 örråd id 18 Personalrum id 19 Allrum (klubben) id 20 Ateljé (klubben)/bild id 21 rupprum (klubben) id 22 Miniaula id 23 pecialundervisning id 24 Bibliotek id 25 Musik/drama id 26 Rektor, bitr rektor, intendent id 27 Personalrum id 28 Konferensrum id 29 Vaktmästeri id 30 Kansli id 31 Kopiering (A-huset och B-huset) id 32 örråd arkivskåp id 33 Kapprum (administration) id 34 Väntplats (administration) id 35 tädcentral id 36 täd sekundärt id 37 Vilrum id 38 torkökslokaler id 39 Kylrum id 40 rysrum id 41 Expedition, omkl kök id 42 Matsal id 43 Möbelförråd id 44 Kapprum matsal id 45 rappor id 46 oprum id 47 Rörelserum id 48

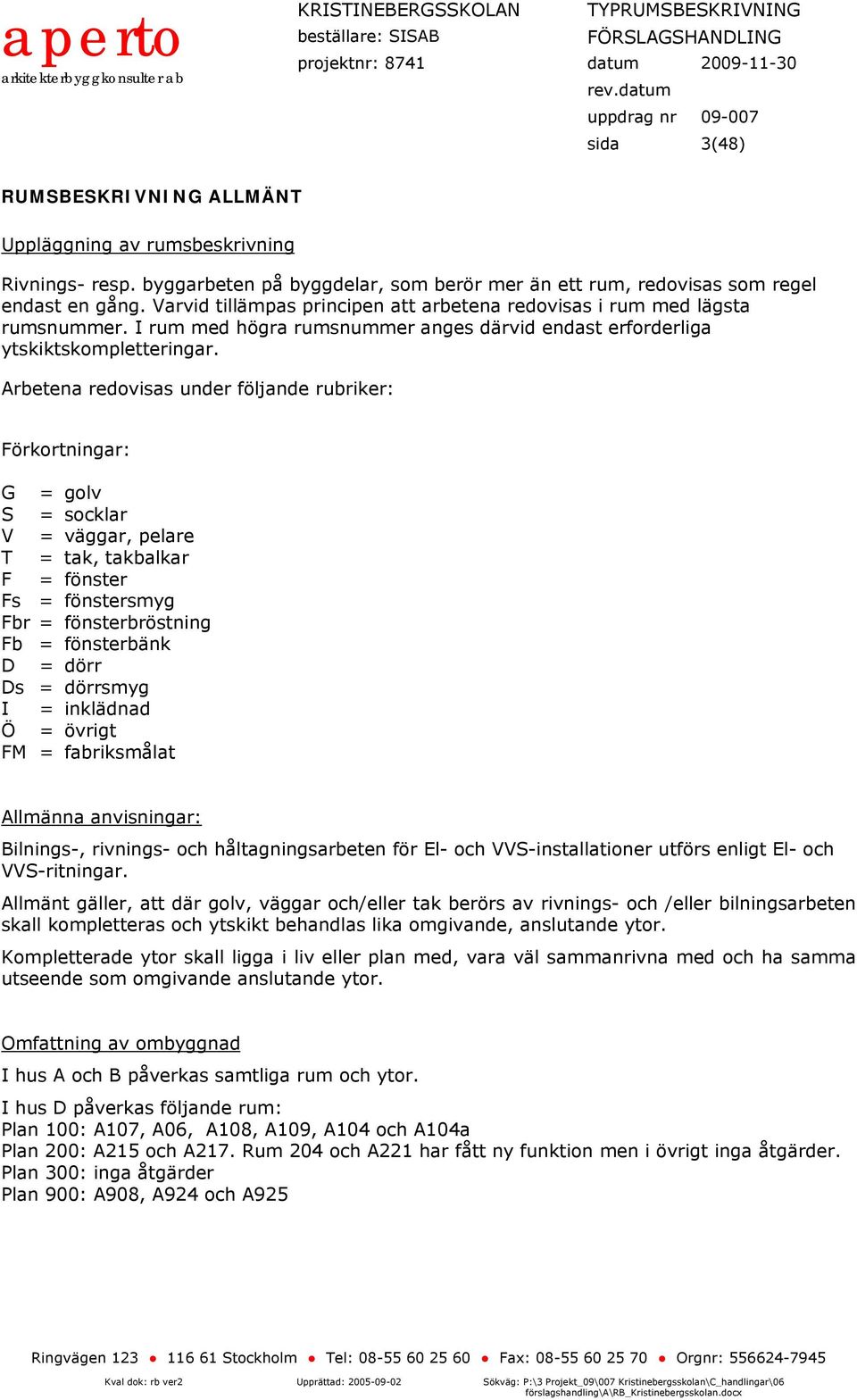

3 sida 3(48) RUMBEKRVNN ALLMÄN Uppläggning av rumsbeskrivning Rivnings- resp. byggarbeten på byggdelar, som berör mer än ett rum, redovisas som regel endast en gång. Varvid tillämpas principen att arbetena redovisas i rum med lägsta rumsnummer. rum med högra rumsnummer anges därvid endast erforderliga ytskiktskompletteringar. Arbetena redovisas under följande rubriker: örkortningar: = golv = socklar V = väggar, pelare = tak, takbalkar = fönster s = fönstersmyg br = fönsterbröstning b = fönsterbänk = dörr s = dörrsmyg = inklädnad = övrigt M = fabriksmålat Allmänna anvisningar: Bilnings-, rivnings- och håltagningsarbeten för El- och VV-installationer utförs enligt El- och VV-ritningar. Allmänt gäller, att där golv, väggar och/eller tak berörs av rivnings- och /eller bilningsarbeten skall kompletteras och ytskikt behandlas lika omgivande, anslutande ytor. Kompletterade ytor skall ligga i liv eller plan med, vara väl sammanrivna med och ha samma utseende som omgivande anslutande ytor. Omfattning av ombyggnad hus A och B påverkas samtliga rum och ytor. hus påverkas följande rum: Plan 100: A107, A06, A108, A109, A104 och A104a Plan 200: A215 och A217. Rum 204 och A221 har fått ny funktion men i övrigt inga åtgärder. Plan 300: inga åtgärder Plan 900: A908, A924 och A925

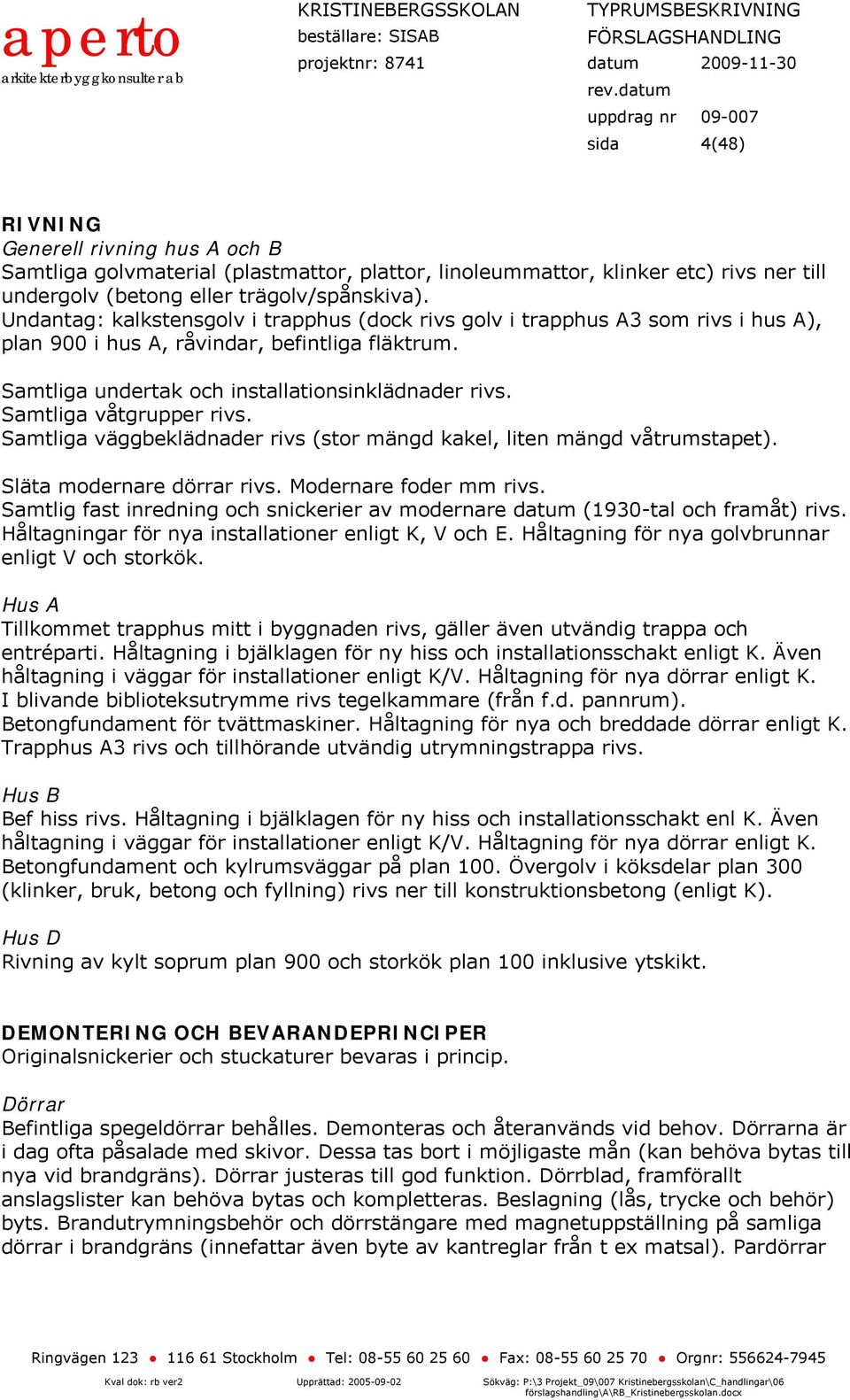

4 sida 4(48) RVNN enerell rivning hus A och B amtliga golvmaterial (plastmattor, plattor, linoleummattor, klinker etc) rivs ner till undergolv (betong eller trägolv/spånskiva). Undantag: kalkstensgolv i trapphus (dock rivs golv i trapphus A3 som rivs i hus A), plan 900 i hus A, råvindar, befintliga fläktrum. amtliga undertak och installationsinklädnader rivs. amtliga våtgrupper rivs. amtliga väggbeklädnader rivs (stor mängd kakel, liten mängd våtrumstapet). läta modernare dörrar rivs. Modernare foder mm rivs. amtlig fast inredning och snickerier av modernare datum (1930-tal och framåt) rivs. Håltagningar för nya installationer enligt K, V och E. Håltagning för nya golvbrunnar enligt V och storkök. Hus A illkommet trapphus mitt i byggnaden rivs, gäller även utvändig trappa och entréparti. Håltagning i bjälklagen för ny hiss och installationsschakt enligt K. Även håltagning i väggar för installationer enligt K/V. Håltagning för nya dörrar enligt K. blivande biblioteksutrymme rivs tegelkammare (från f.d. pannrum). Betongfundament för tvättmaskiner. Håltagning för nya och breddade dörrar enligt K. rapphus A3 rivs och tillhörande utvändig utrymningstrappa rivs. Hus B Bef hiss rivs. Håltagning i bjälklagen för ny hiss och installationsschakt enl K. Även håltagning i väggar för installationer enligt K/V. Håltagning för nya dörrar enligt K. Betongfundament och kylrumsväggar på plan 100. vergolv i köksdelar plan 300 (klinker, bruk, betong och fyllning) rivs ner till konstruktionsbetong (enligt K). Hus Rivning av kylt soprum plan 900 och storkök plan 100 inklusive ytskikt. EMONERN OCH BEVARANEPRNCPER Originalsnickerier och stuckaturer bevaras i princip. örrar Befintliga spegeldörrar behålles. emonteras och återanvänds vid behov. örrarna är i dag ofta påsalade med skivor. essa tas bort i möjligaste mån (kan behöva bytas till nya vid brandgräns). örrar justeras till god funktion. örrblad, framförallt anslagslister kan behöva bytas och kompletteras. Beslagning (lås, trycke och behör) byts. Brandutrymningsbehör och dörrstängare med magnetuppställning på samliga dörrar i brandgräns (innefattar även byte av kantreglar från t ex matsal). Pardörrar

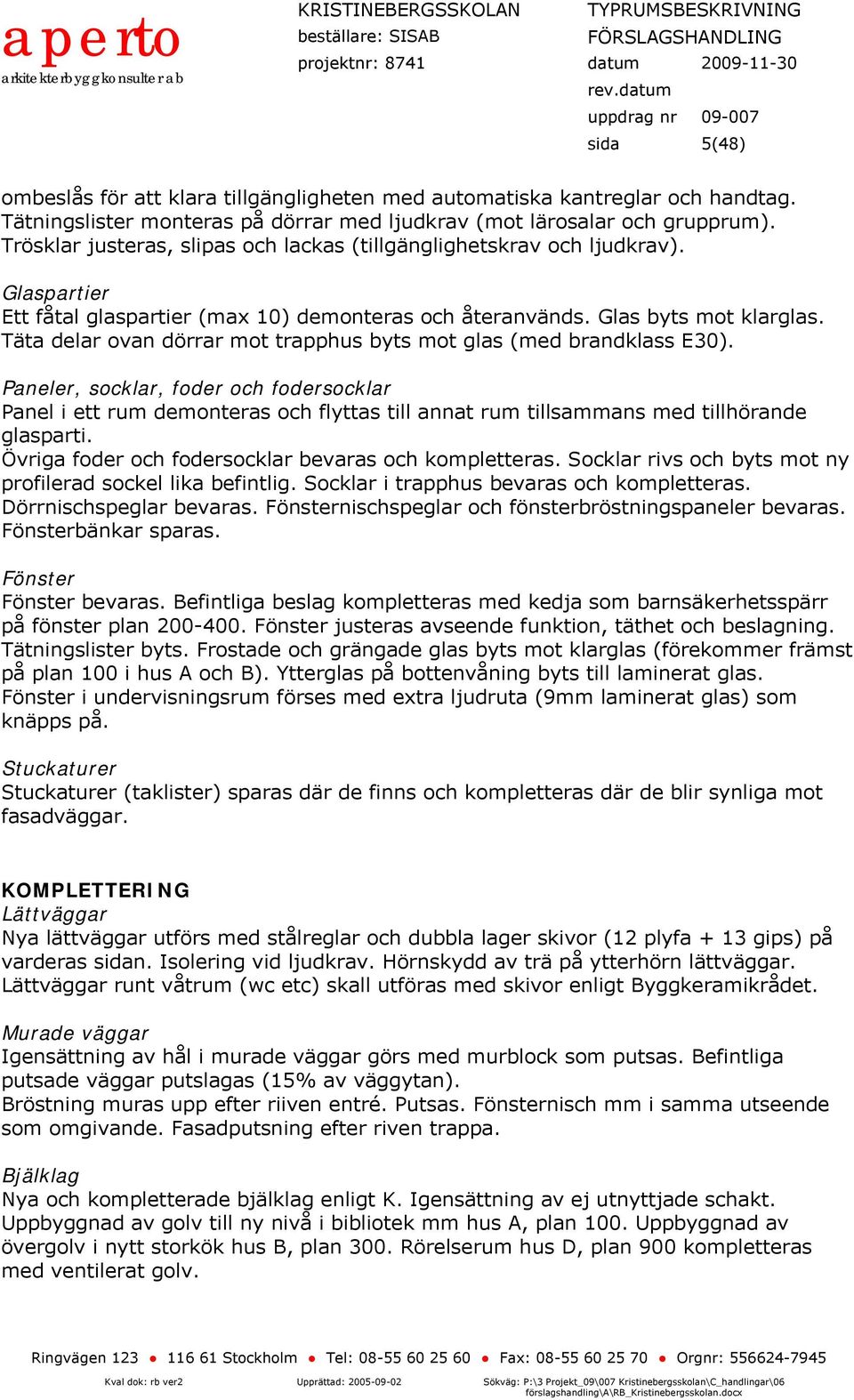

5 sida 5(48) ombeslås för att klara tillgängligheten med automatiska kantreglar och handtag. ätningslister monteras på dörrar med ljudkrav (mot lärosalar och grupprum). rösklar justeras, slipas och lackas (tillgänglighetskrav och ljudkrav). laspartier Ett fåtal glaspartier (max 10) demonteras och återanvänds. las byts mot klarglas. äta delar ovan dörrar mot trapphus byts mot glas (med brandklass E30). Paneler, socklar, foder och fodersocklar Panel i ett rum demonteras och flyttas till annat rum tillsammans med tillhörande glasparti. vriga foder och fodersocklar bevaras och kompletteras. ocklar rivs och byts mot ny profilerad sockel lika befintlig. ocklar i trapphus bevaras och kompletteras. örrnischspeglar bevaras. önsternischspeglar och fönsterbröstningspaneler bevaras. önsterbänkar sparas. önster önster bevaras. Befintliga beslag kompletteras med kedja som barnsäkerhetsspärr på fönster plan önster justeras avseende funktion, täthet och beslagning. ätningslister byts. rostade och grängade glas byts mot klarglas (förekommer främst på plan 100 i hus A och B). Ytterglas på bottenvåning byts till laminerat glas. önster i undervisningsrum förses med extra ljudruta (9mm laminerat glas) som knäpps på. tuckaturer tuckaturer (taklister) sparas där de finns och kompletteras där de blir synliga mot fasadväggar. KOMPLEERN Lättväggar Nya lättväggar utförs med stålreglar och dubbla lager skivor (12 plyfa + 13 gips) på varderas sidan. solering vid ljudkrav. Hörnskydd av trä på ytterhörn lättväggar. Lättväggar runt våtrum (wc etc) skall utföras med skivor enligt Byggkeramikrådet. Murade väggar gensättning av hål i murade väggar görs med murblock som putsas. Befintliga putsade väggar putslagas (15% av väggytan). Bröstning muras upp efter riiven entré. Putsas. önsternisch mm i samma utseende som omgivande. asadputsning efter riven trappa. Bjälklag Nya och kompletterade bjälklag enligt K. gensättning av ej utnyttjade schakt. Uppbyggnad av golv till ny nivå i bibliotek mm hus A, plan 100. Uppbyggnad av övergolv i nytt storkök hus B, plan 300. Rörelserum hus, plan 900 kompletteras med ventilerat golv.

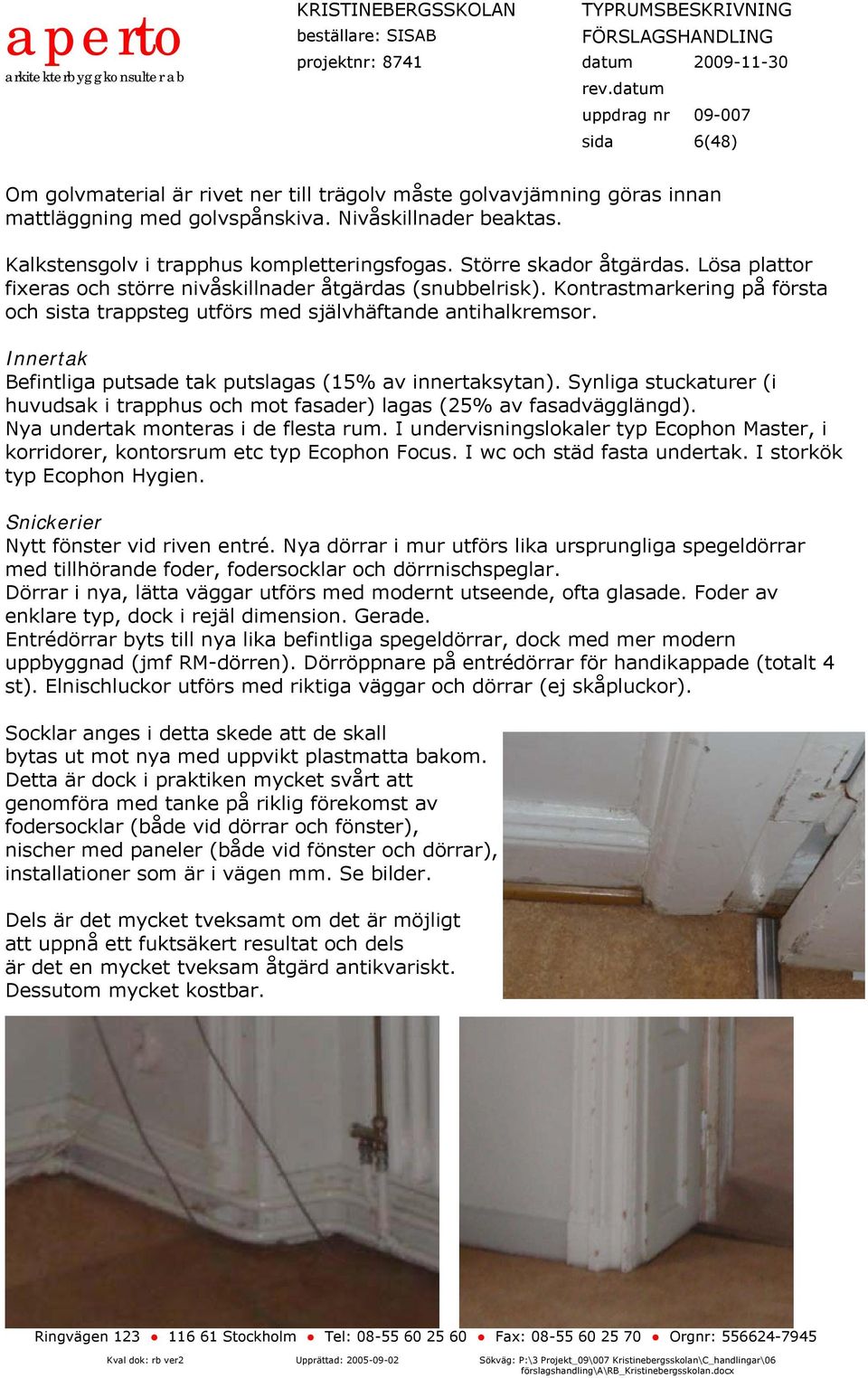

6 sida 6(48) Om golvmaterial är rivet ner till trägolv måste golvavjämning göras innan mattläggning med golvspånskiva. Nivåskillnader beaktas. Kalkstensgolv i trapphus kompletteringsfogas. törre skador åtgärdas. Lösa plattor fixeras och större nivåskillnader åtgärdas (snubbelrisk). Kontrastmarkering på första och sista trappsteg utförs med självhäftande antihalkremsor. nnertak Befintliga putsade tak putslagas (15% av innertaksytan). ynliga stuckaturer (i huvudsak i trapphus och mot fasader) lagas (25% av fasadvägglängd). Nya undertak monteras i de flesta rum. undervisningslokaler typ Ecophon Master, i korridorer, kontorsrum etc typ Ecophon ocus. wc och städ fasta undertak. storkök typ Ecophon Hygien. nickerier Nytt fönster vid riven entré. Nya dörrar i mur utförs lika ursprungliga spegeldörrar med tillhörande foder, fodersocklar och dörrnischspeglar. örrar i nya, lätta väggar utförs med modernt utseende, ofta glasade. oder av enklare typ, dock i rejäl dimension. erade. Entrédörrar byts till nya lika befintliga spegeldörrar, dock med mer modern uppbyggnad (jmf RM-dörren). örröppnare på entrédörrar för handikappade (totalt 4 st). Elnischluckor utförs med riktiga väggar och dörrar (ej skåpluckor). ocklar anges i detta skede att de skall bytas ut mot nya med uppvikt plastmatta bakom. etta är dock i praktiken mycket svårt att genomföra med tanke på riklig förekomst av fodersocklar (både vid dörrar och fönster), nischer med paneler (både vid fönster och dörrar), installationer som är i vägen mm. e bilder. els är det mycket tveksamt om det är möjligt att uppnå ett fuktsäkert resultat och dels är det en mycket tveksam åtgärd antikvariskt. essutom mycket kostbar.

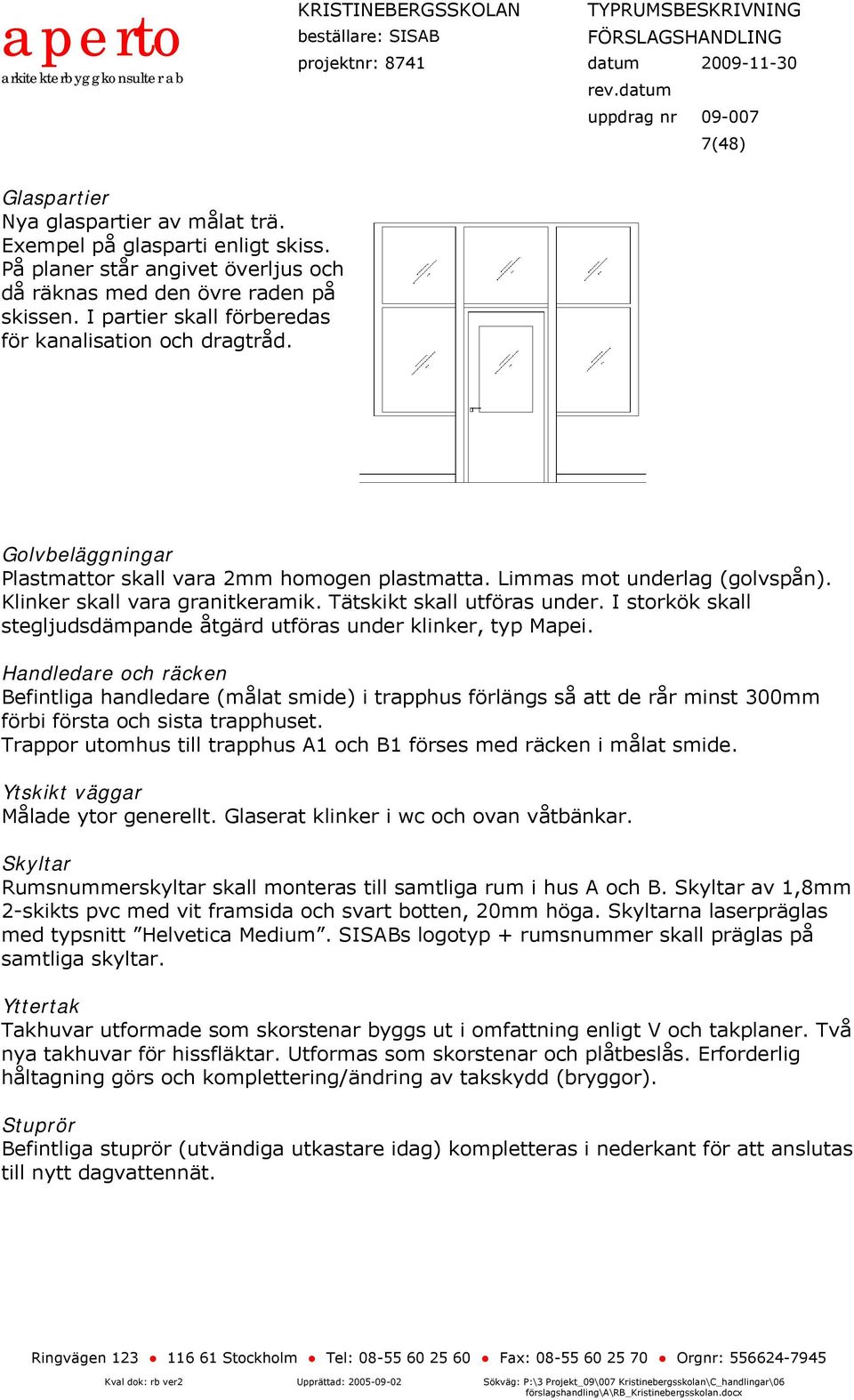

7 sida 7(48) laspartier Nya glaspartier av målat trä. Exempel på glasparti enligt skiss. På planer står angivet överljus och då räknas med den övre raden på skissen. partier skall förberedas för kanalisation och dragtråd. olvbeläggningar Plastmattor skall vara 2mm homogen plastmatta. Limmas mot underlag (golvspån). Klinker skall vara granitkeramik. ätskikt skall utföras under. storkök skall stegljudsdämpande åtgärd utföras under klinker, typ Mapei. Handledare och räcken Befintliga handledare (målat smide) i trapphus förlängs så att de rår minst 300mm förbi första och sista trapphuset. rappor utomhus till trapphus A1 och B1 förses med räcken i målat smide. Ytskikt väggar Målade ytor generellt. laserat klinker i wc och ovan våtbänkar. kyltar Rumsnummerskyltar skall monteras till samtliga rum i hus A och B. kyltar av 1,8mm 2-skikts pvc med vit framsida och svart botten, 20mm höga. kyltarna laserpräglas med typsnitt Helvetica Medium. ABs logotyp + rumsnummer skall präglas på samtliga skyltar. Yttertak akhuvar utformade som skorstenar byggs ut i omfattning enligt V och takplaner. vå nya takhuvar för hissfläktar. Utformas som skorstenar och plåtbeslås. Erforderlig håltagning görs och komplettering/ändring av takskydd (bryggor). tuprör Befintliga stuprör (utvändiga utkastare idag) kompletteras i nederkant för att anslutas till nytt dagvattennät.

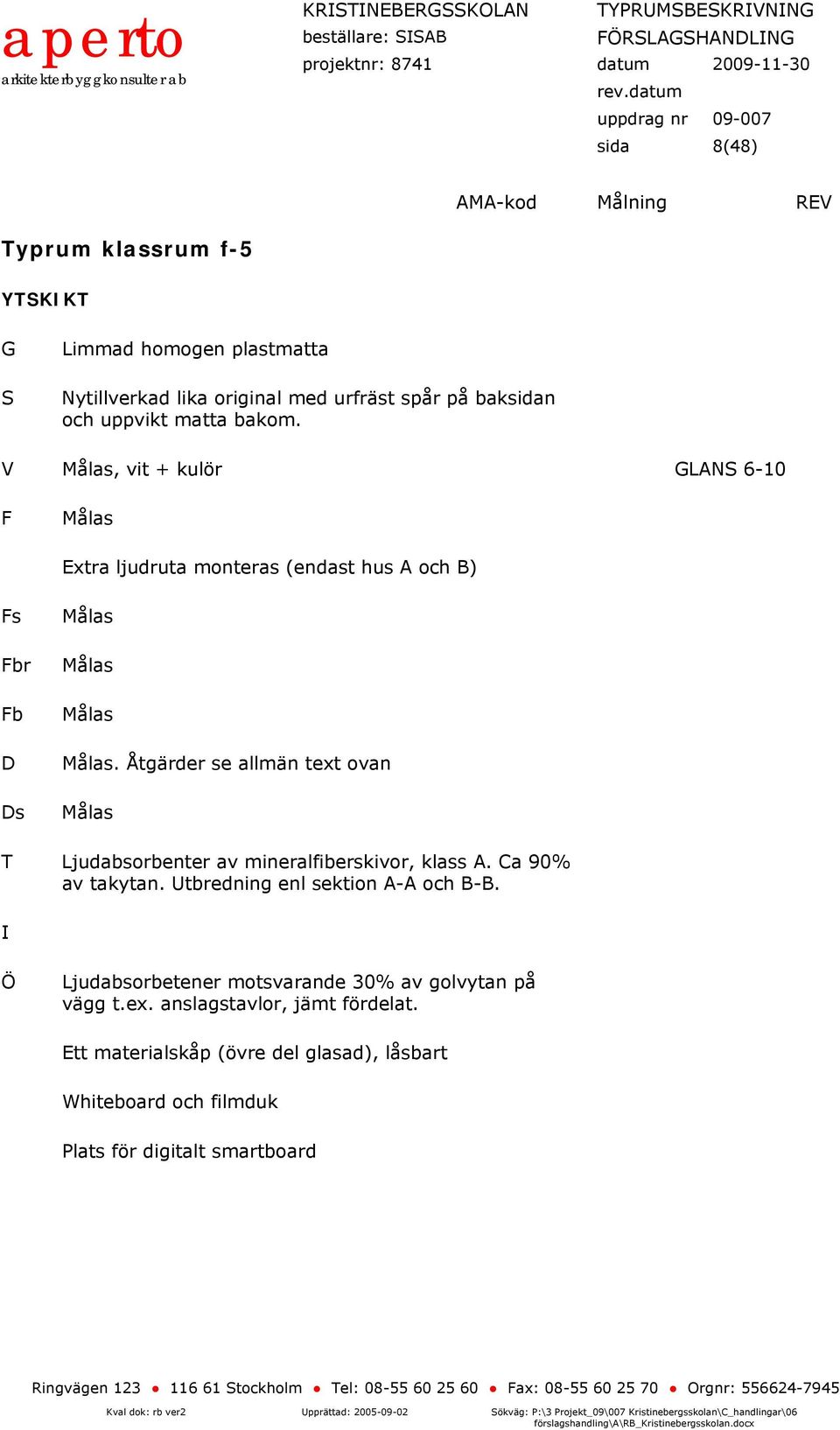

8 sida 8(48) yprum klassrum f-5 Limmad homogen plastmatta Nytillverkad lika original med urfräst spår på baksidan och uppvikt matta bakom. V, vit + kulör LAN 6-10 Extra ljudruta monteras (endast hus A och B) s br b s. Åtgärder se allmän text ovan Ljudabsorbenter av mineralfiberskivor, klass A. Ca 90% av takytan. Utbredning enl sektion A-A och B-B. Ljudabsorbetener motsvarande 30% av golvytan på vägg t.ex. anslagstavlor, jämt fördelat. Ett materialskåp (övre del glasad), låsbart Whiteboard och filmduk Plats för digitalt smartboard

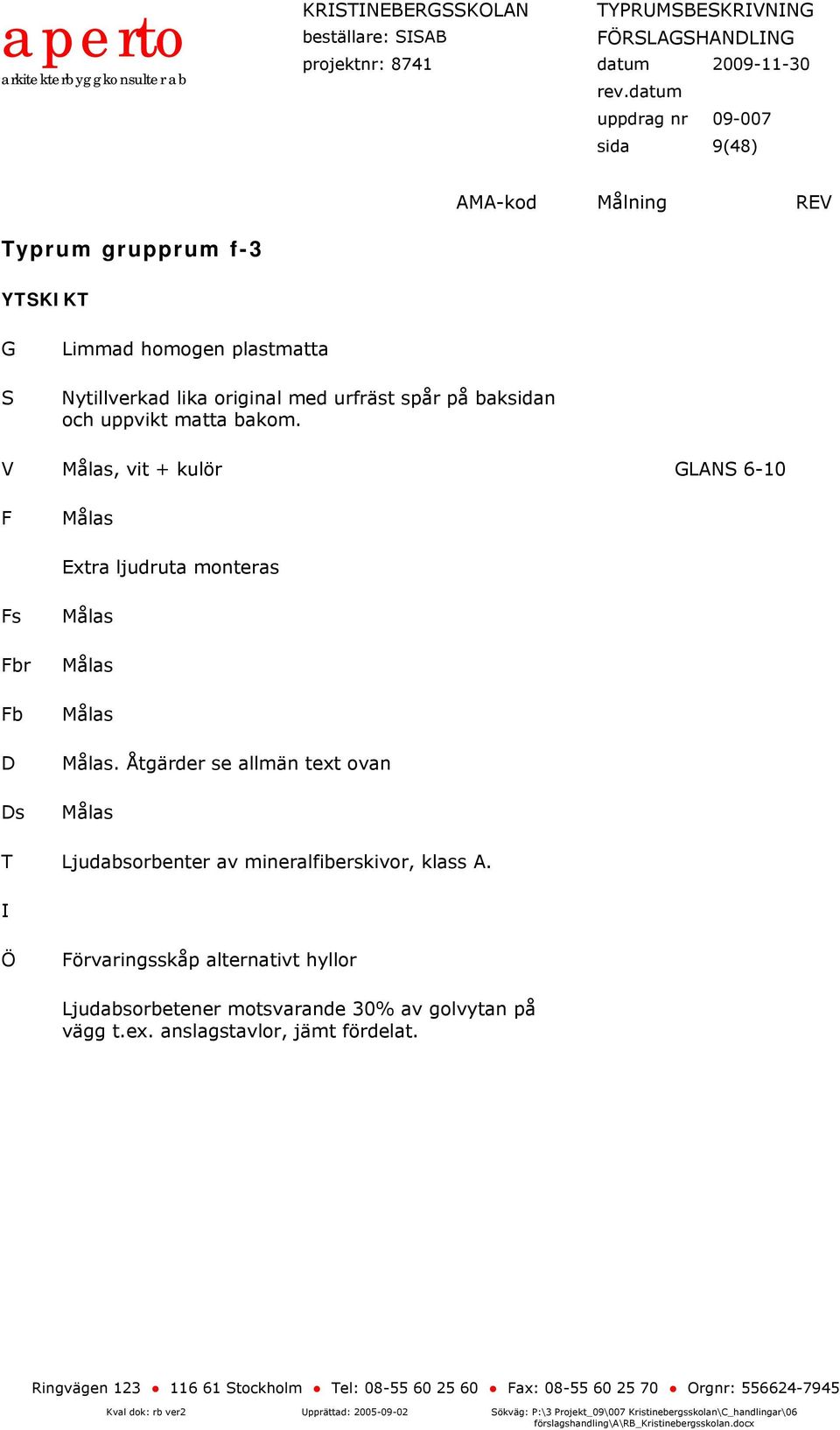

9 sida 9(48) yprum grupprum f-3 Limmad homogen plastmatta Nytillverkad lika original med urfräst spår på baksidan och uppvikt matta bakom. V, vit + kulör LAN 6-10 Extra ljudruta monteras s br b s. Åtgärder se allmän text ovan Ljudabsorbenter av mineralfiberskivor, klass A. örvaringsskåp alternativt hyllor Ljudabsorbetener motsvarande 30% av golvytan på vägg t.ex. anslagstavlor, jämt fördelat.

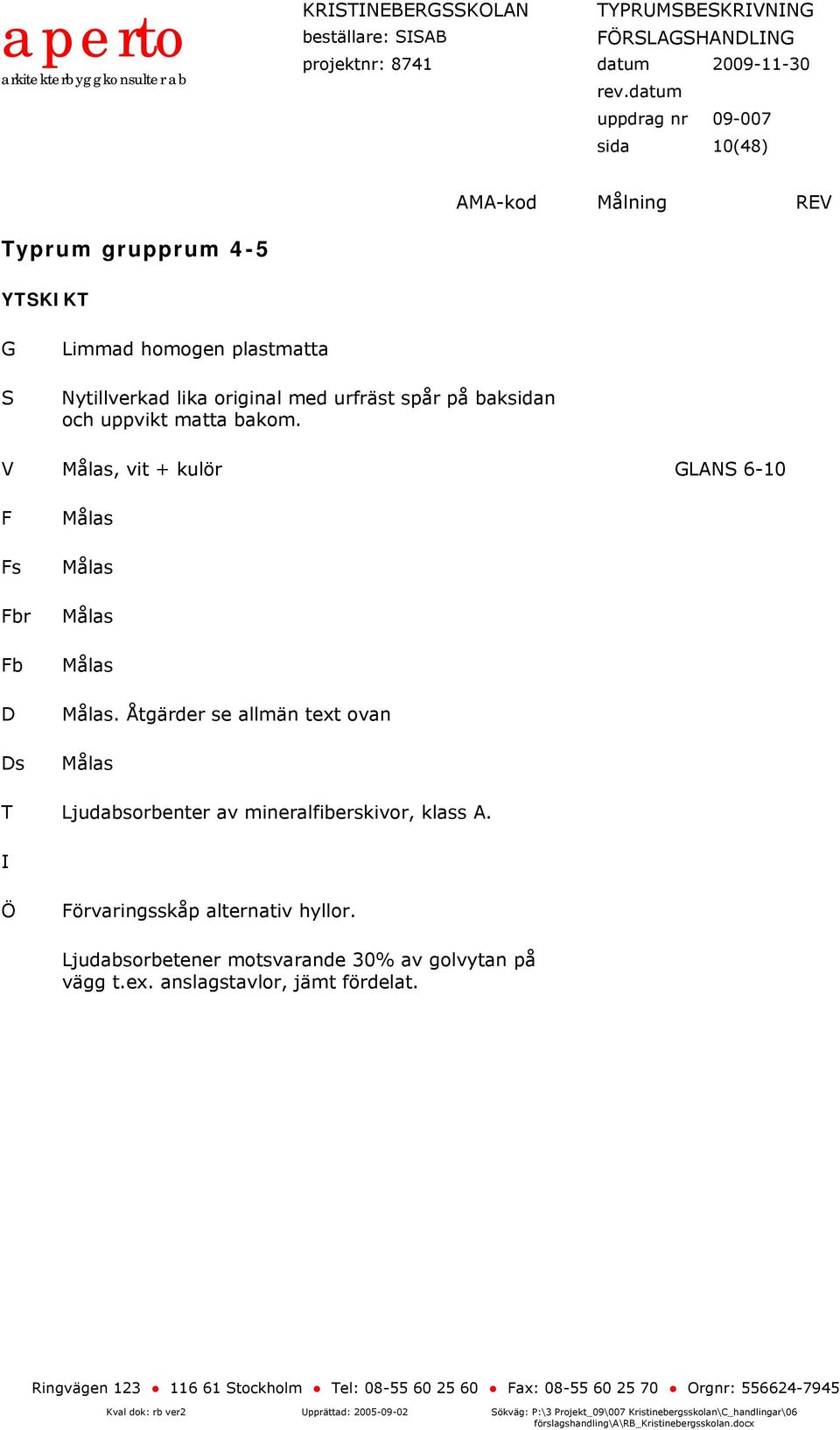

10 sida 10(48) yprum grupprum 4-5 Limmad homogen plastmatta Nytillverkad lika original med urfräst spår på baksidan och uppvikt matta bakom. V, vit + kulör LAN 6-10 s br b s. Åtgärder se allmän text ovan Ljudabsorbenter av mineralfiberskivor, klass A. örvaringsskåp alternativ hyllor. Ljudabsorbetener motsvarande 30% av golvytan på vägg t.ex. anslagstavlor, jämt fördelat.

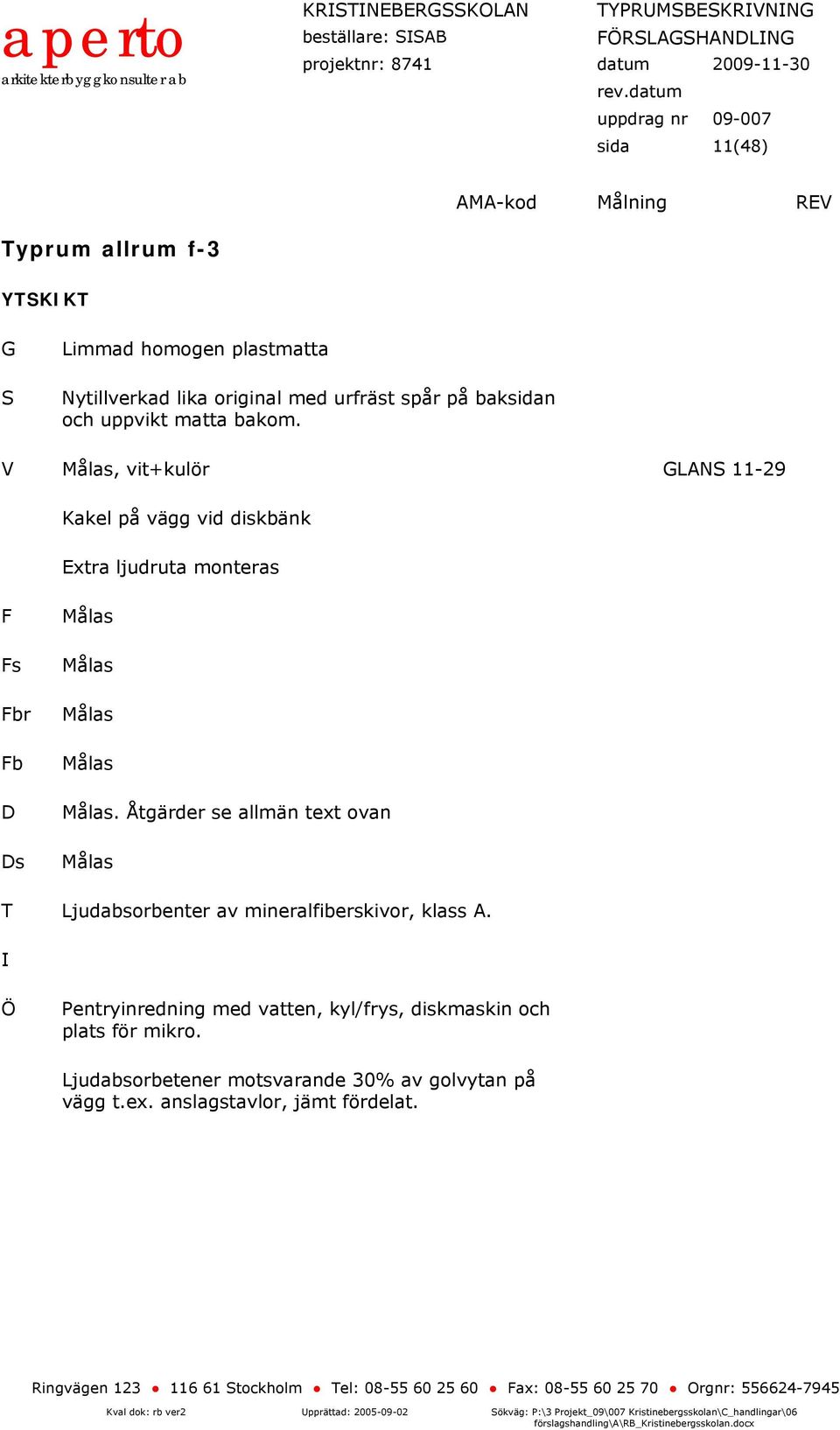

11 sida 11(48) yprum allrum f-3 Limmad homogen plastmatta Nytillverkad lika original med urfräst spår på baksidan och uppvikt matta bakom. V, vit+kulör LAN Kakel på vägg vid diskbänk Extra ljudruta monteras s br b. Åtgärder se allmän text ovan s Ljudabsorbenter av mineralfiberskivor, klass A. Pentryinredning med vatten, kyl/frys, diskmaskin och plats för mikro. Ljudabsorbetener motsvarande 30% av golvytan på vägg t.ex. anslagstavlor, jämt fördelat.

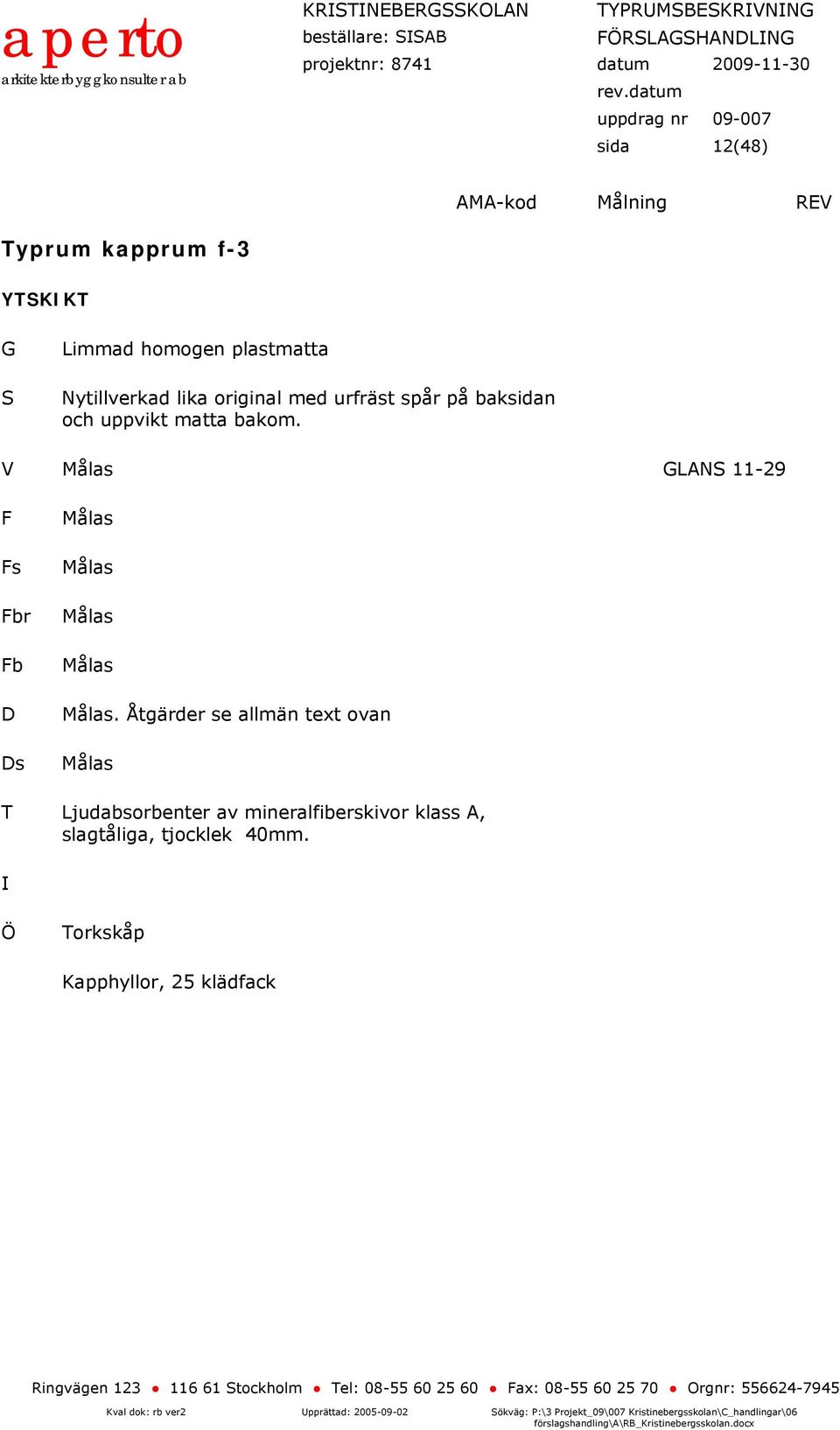

12 sida 12(48) yprum kapprum f-3 Limmad homogen plastmatta Nytillverkad lika original med urfräst spår på baksidan och uppvikt matta bakom. V LAN s br b s. Åtgärder se allmän text ovan Ljudabsorbenter av mineralfiberskivor klass A, slagtåliga, tjocklek 40mm. orkskåp Kapphyllor, 25 klädfack

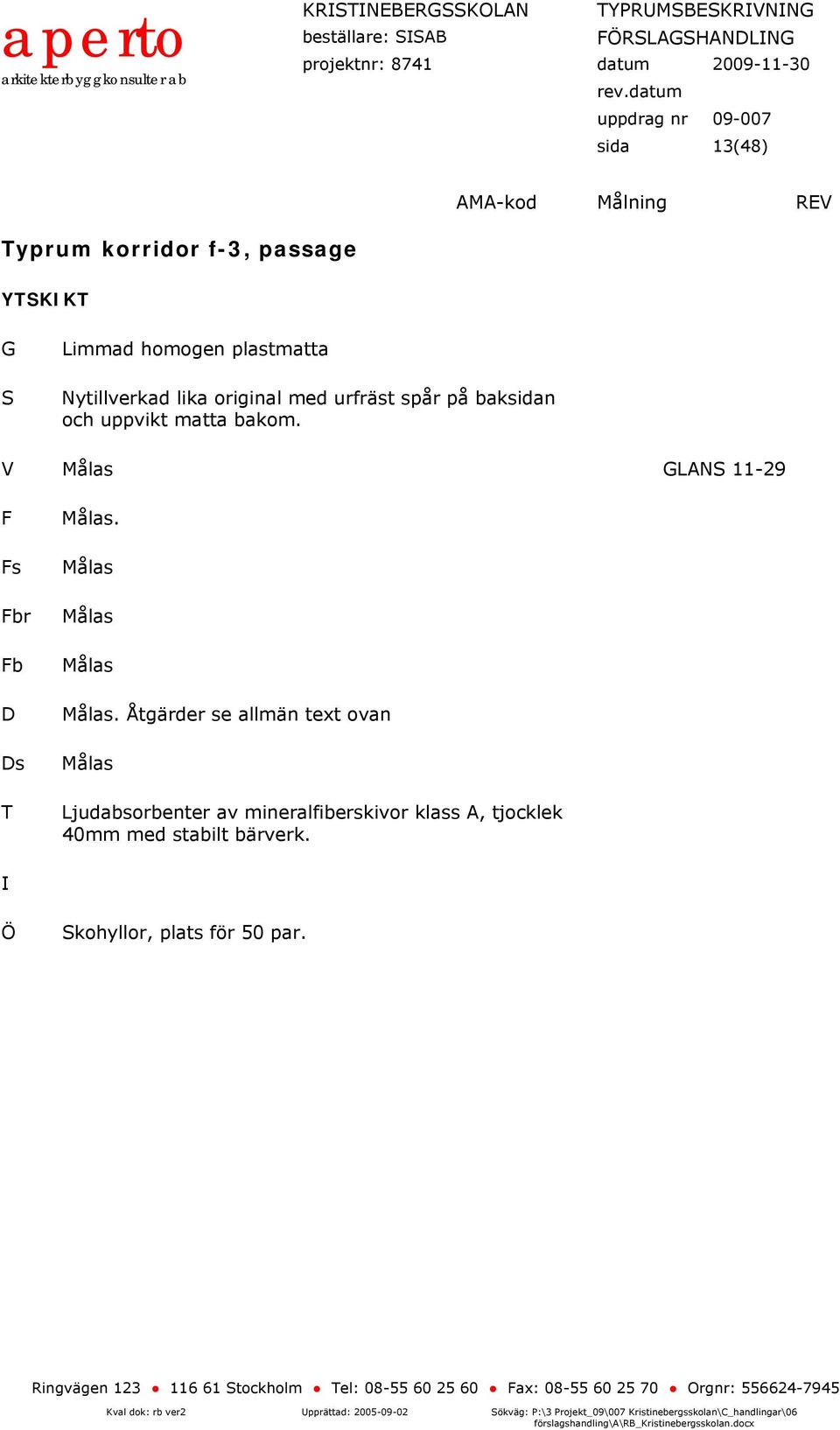

13 sida 13(48) yprum korridor f-3, passage Limmad homogen plastmatta Nytillverkad lika original med urfräst spår på baksidan och uppvikt matta bakom. V LAN s br b s.. Åtgärder se allmän text ovan Ljudabsorbenter av mineralfiberskivor klass A, tjocklek 40mm med stabilt bärverk. kohyllor, plats för 50 par.

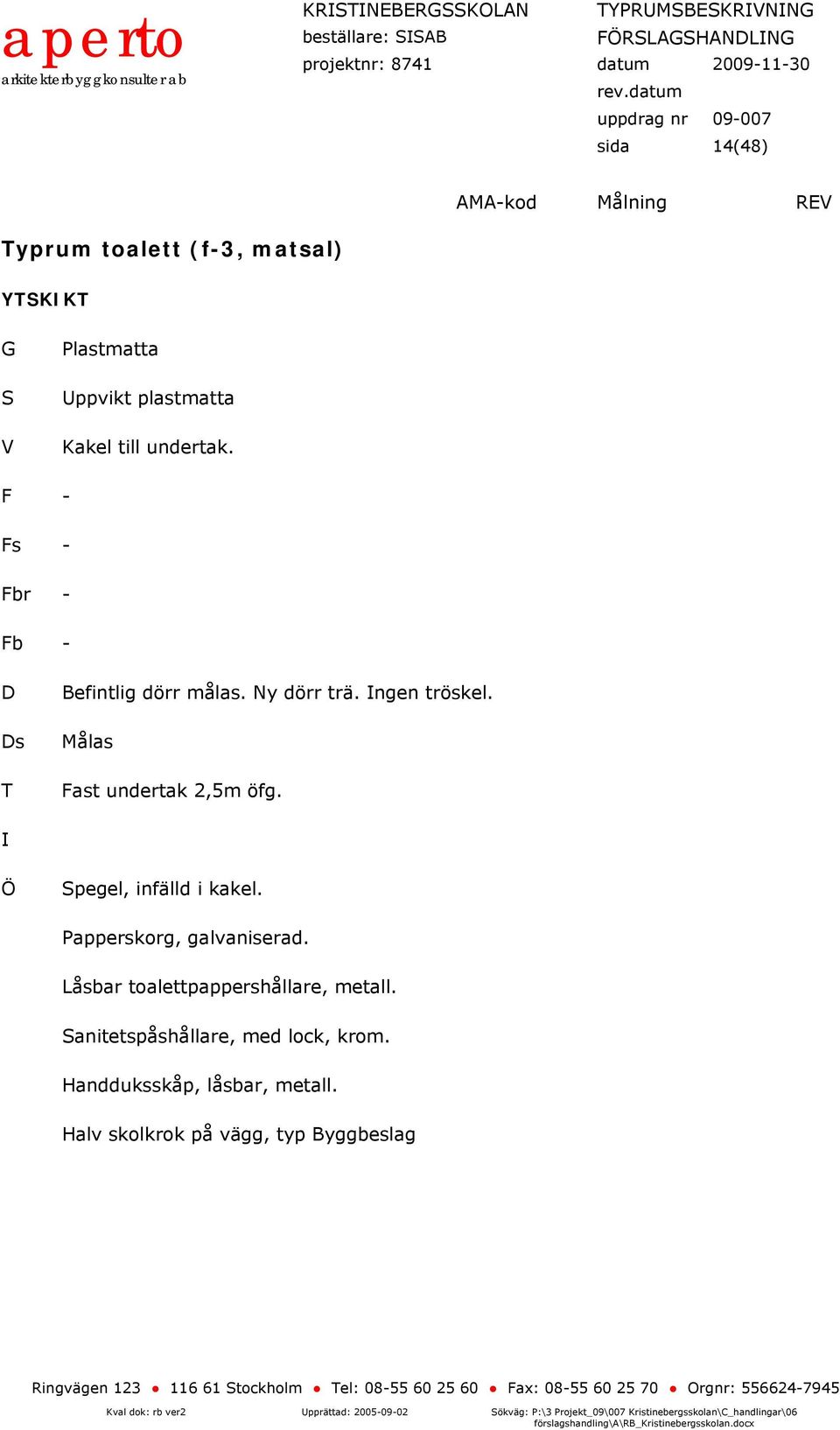

14 sida 14(48) yprum toalett (f-3, matsal) V Plastmatta Uppvikt plastmatta Kakel till undertak. - s - br - b - s Befintlig dörr målas. Ny dörr trä. ngen tröskel. ast undertak 2,5m öfg. pegel, infälld i kakel. Papperskorg, galvaniserad. Låsbar toalettpappershållare, metall. anitetspåshållare, med lock, krom. Handduksskåp, låsbar, metall. Halv skolkrok på vägg, typ Byggbeslag

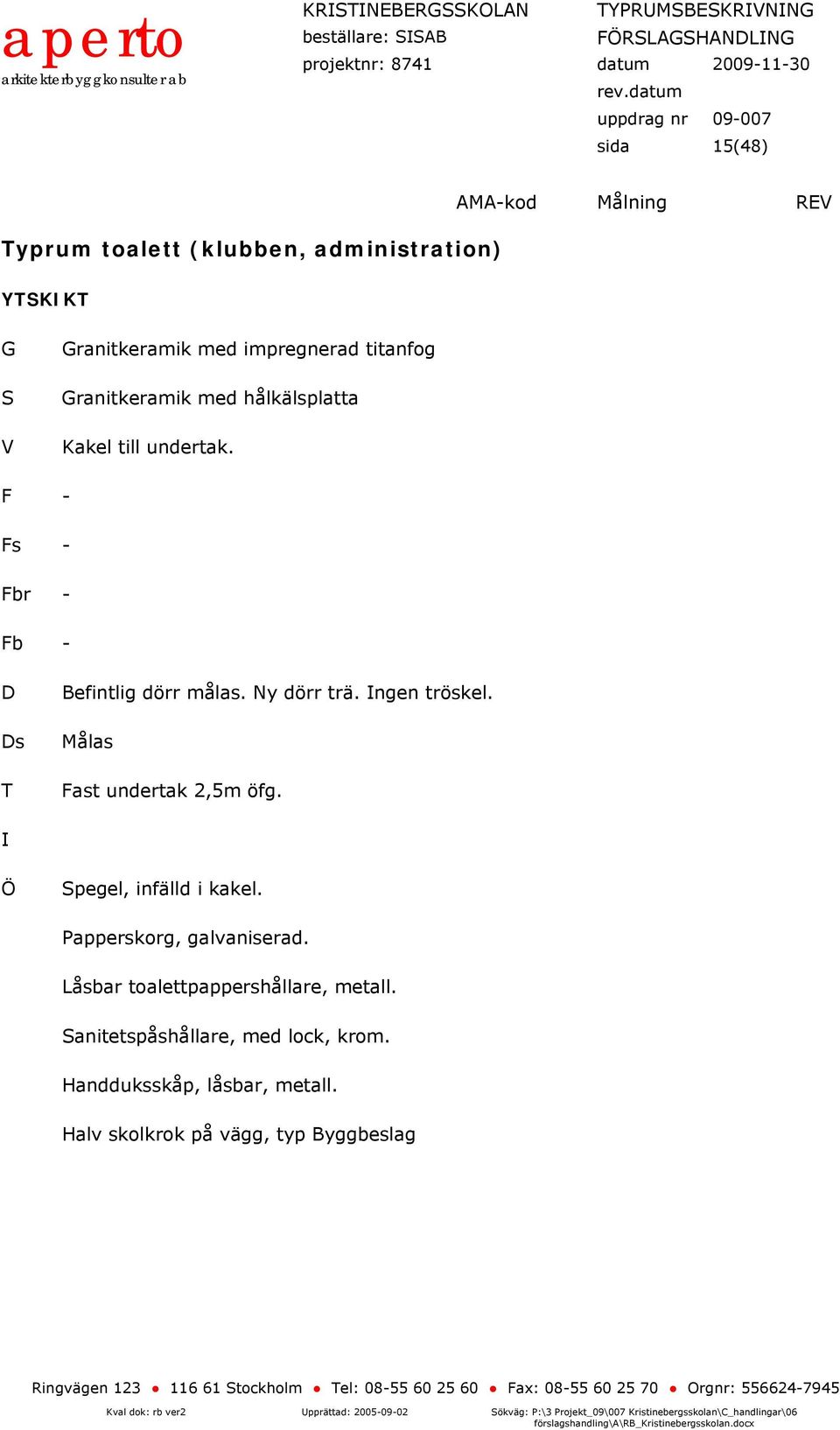

15 sida 15(48) yprum toalett (klubben, administration) V ranitkeramik med impregnerad titanfog ranitkeramik med hålkälsplatta Kakel till undertak. - s - br - b - s Befintlig dörr målas. Ny dörr trä. ngen tröskel. ast undertak 2,5m öfg. pegel, infälld i kakel. Papperskorg, galvaniserad. Låsbar toalettpappershållare, metall. anitetspåshållare, med lock, krom. Handduksskåp, låsbar, metall. Halv skolkrok på vägg, typ Byggbeslag

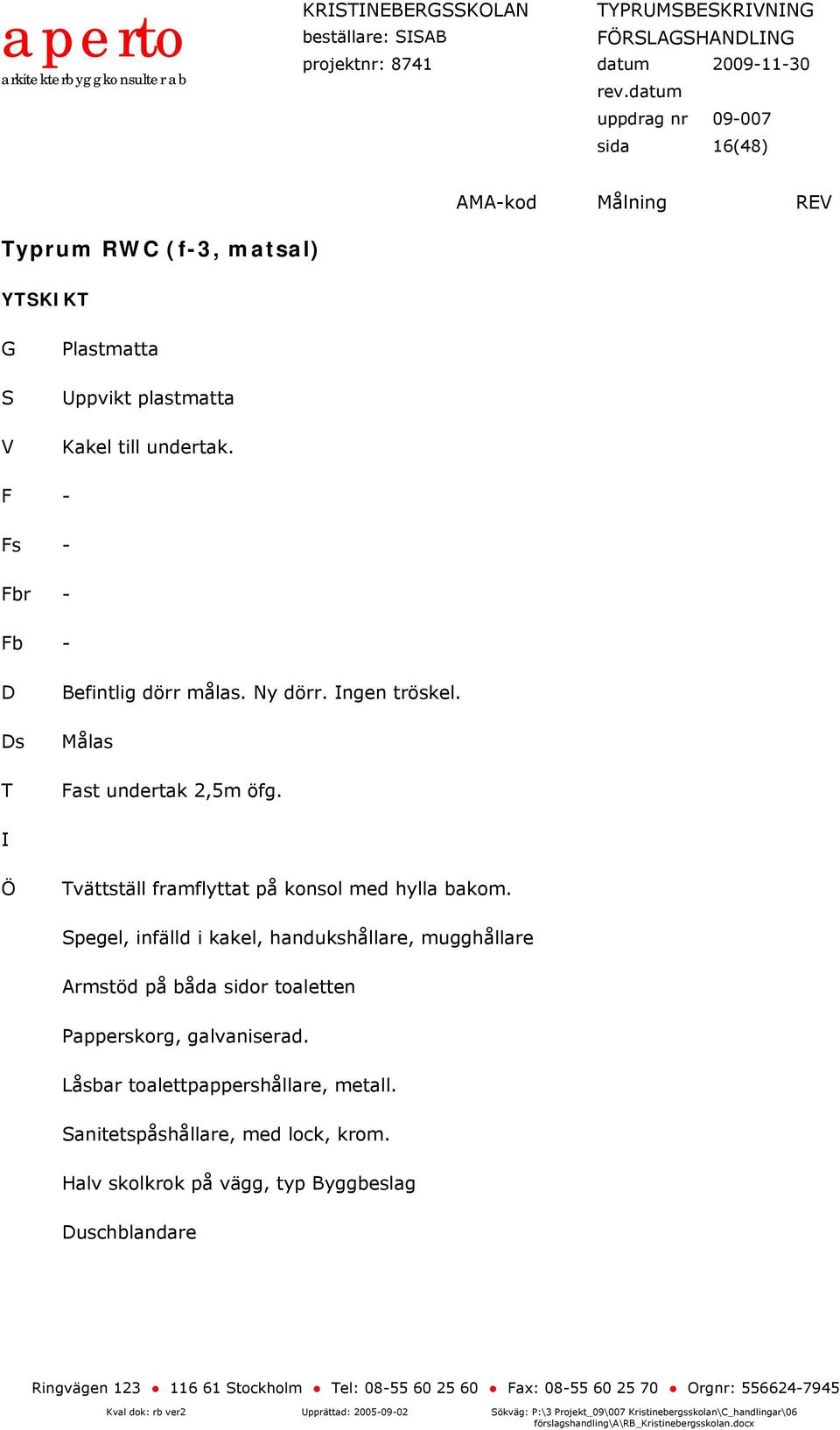

16 sida 16(48) yprum RWC (f-3, matsal) V Plastmatta Uppvikt plastmatta Kakel till undertak. - s - br - b - s Befintlig dörr målas. Ny dörr. ngen tröskel. ast undertak 2,5m öfg. vättställ framflyttat på konsol med hylla bakom. pegel, infälld i kakel, handukshållare, mugghållare Armstöd på båda sidor toaletten Papperskorg, galvaniserad. Låsbar toalettpappershållare, metall. anitetspåshållare, med lock, krom. Halv skolkrok på vägg, typ Byggbeslag uschblandare

17 sida 17(48) yprum RWC (klubben, administration) V ranitkeramik med impregnerad titanfog. olvbrunn ranitkeramik med hålkälsplatta Kakel till undertak. - s - br - b - s Befintlig dörr målas. Ny dörr. ngen tröskel. ast undertak 2,5m öfg. vättställ framflyttat på konsol med hylla bakom. pegel, infälld i kakel, handdukshållare, mugghållare Armstöd på båda sidor toaletten Papperskorg, galvaniserad. Låsbar toalettpappershållare, metall. anitetspåshållare, med lock, krom. Halv skolkrok på vägg, typ Byggbeslag uschbeslag

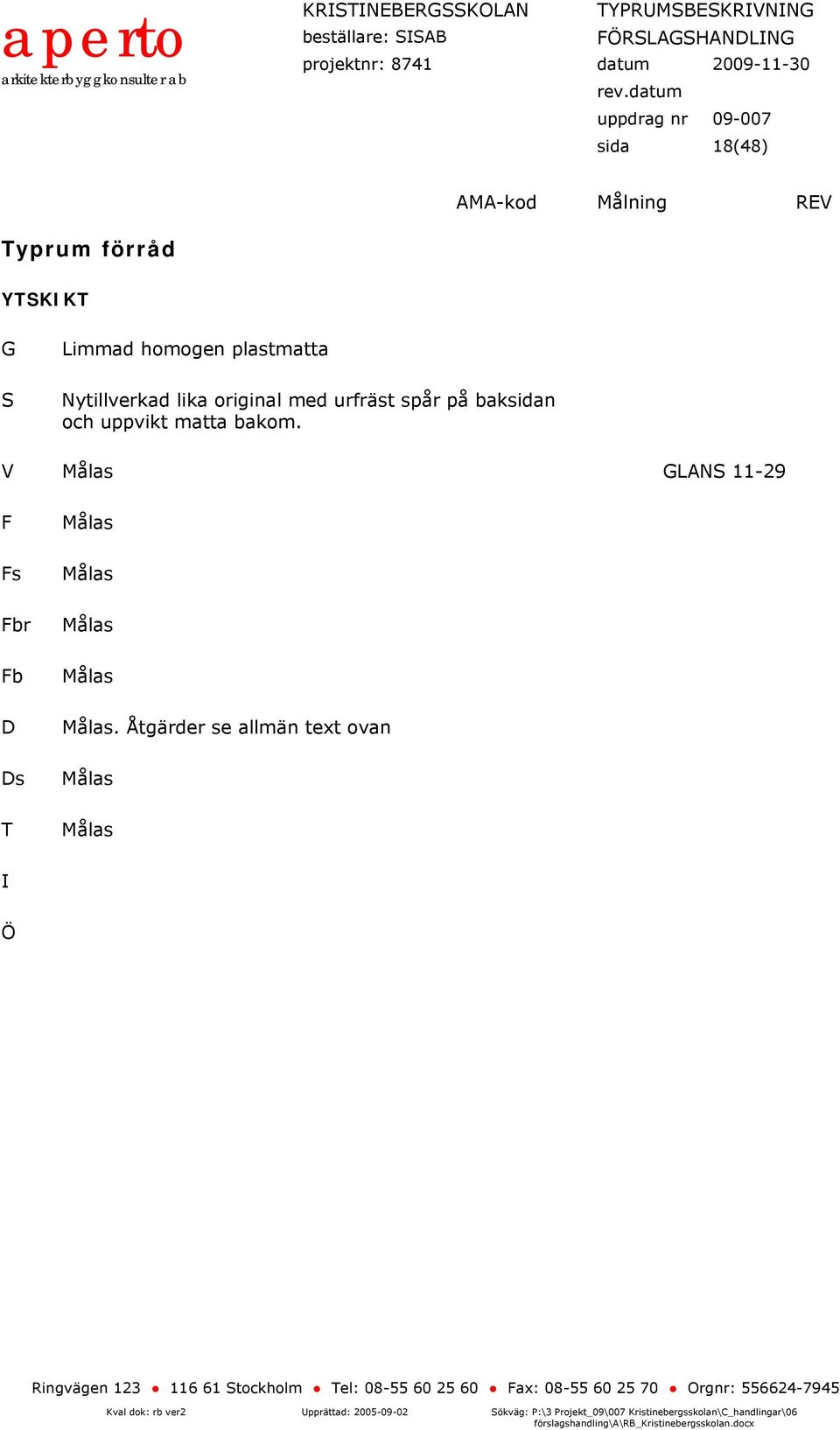

18 sida 18(48) yprum förråd Limmad homogen plastmatta Nytillverkad lika original med urfräst spår på baksidan och uppvikt matta bakom. V LAN s br b s. Åtgärder se allmän text ovan

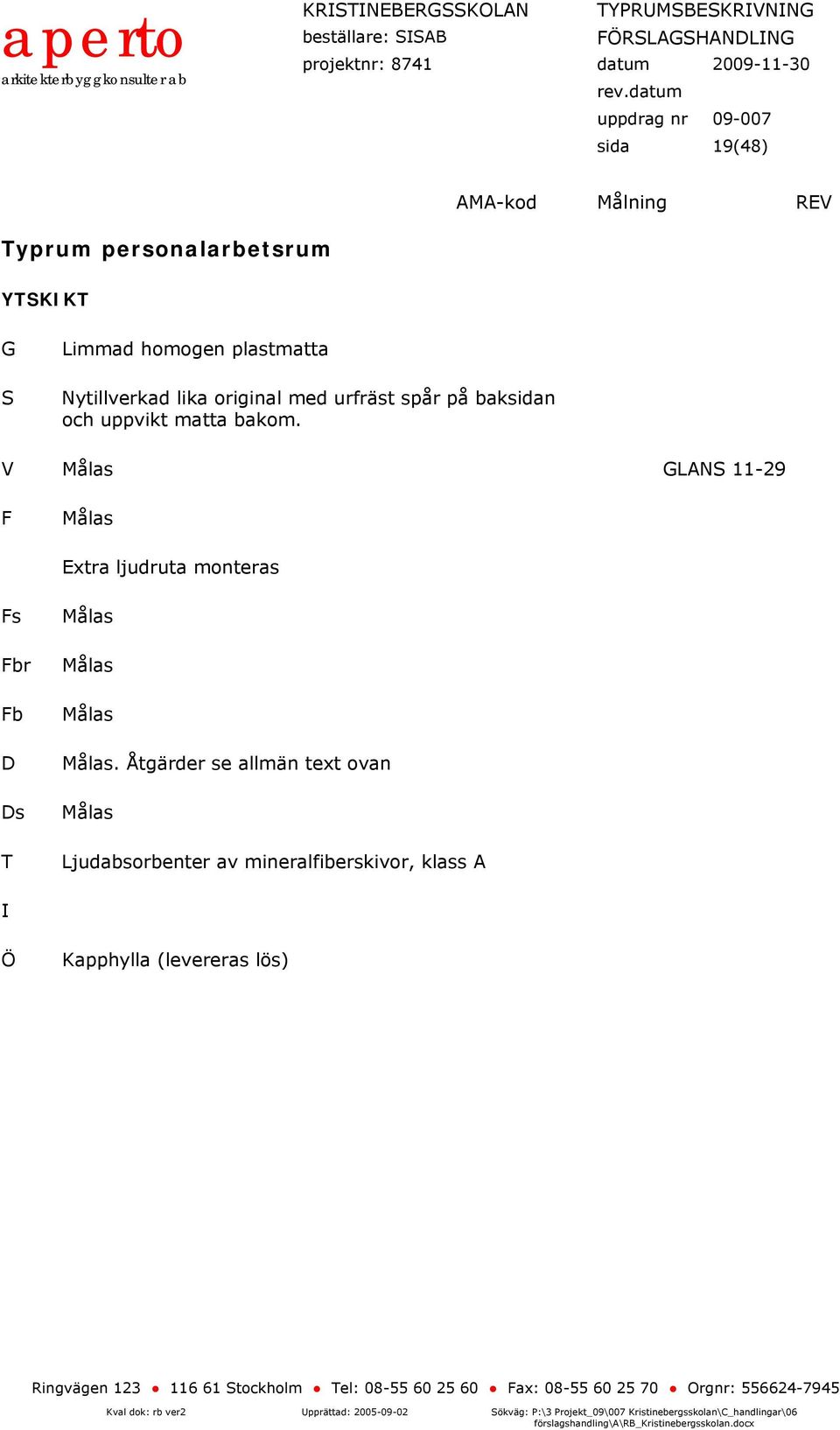

19 sida 19(48) yprum personalarbetsrum Limmad homogen plastmatta Nytillverkad lika original med urfräst spår på baksidan och uppvikt matta bakom. V LAN Extra ljudruta monteras s br b s. Åtgärder se allmän text ovan Ljudabsorbenter av mineralfiberskivor, klass A Kapphylla (levereras lös)

20 sida 20(48) yprum allrum (klubben) ranitkeramik med impregnerad titanfog Hålkälsockel av granitkeramik V LAN Kakel vid våtbänk s br b. Åtgärder se allmän text ovan s Pendlade ljudabsorbenter av mineralskivor, klass A, mitt i valvet med belysning ovan. Köksuppställning med vatten, kyl/frys, diskmaskin och mikro Papperskorg, galvaniserad. Handduksskåp, låsbar, metall. Ljudabsorbetener motsvarande 30% av golvytan på vägg t.ex. anslagstavlor, jämt fördelat.

21 sida 21(48) yprum ateljé (klubben)/bild ranitkeramik med impregnerad titanfog Hålkälsockel av granitkeramik V Kakel vid våtbänk Extra ljudruta monteras LAN BR B. Åtgärder se allmän text ovan Ljudabsorbenter av mineralskivor, klass A, på direkfäste Låsbara skåp Materialskåp krivtavla Anslagstavla lasmonter för display av elevarbeten Buppställning med vatten, dubbla hoar med gipsavskiljare. Papperskorg, galvaniserad. Handduksskåp, låsbar, metall. Ljudabsorbetener motsvarande 30% av golvytan på vägg t.ex. anslagstavlor, jämt fördelat.

22 sida 22(48) yprum grupprum (klubben) ranitkeramik med impregnerad titanfog Nytillverkad lika original med urfräst spår på baksidan och uppvikt matta bakom. V, vit + kulör LAN 6-10 s br b s. Åtgärder se allmän text ovan Pendlade ljudabsorbenter av mineralskivor, klass A, mitt i valv med belysning ovan, resten på direktfäste. örvaringsskåp Plats för film/videoredigering Ljudabsorbetener motsvarande 30% av golvytan på vägg t.ex. anslagstavlor, jämt fördelat.

23 sida 23(48) yprum miniaula Limmad homogen plastmatta Nytillverkad lika original med urfräst spår på baksidan och uppvikt matta bakom. V LAN 6-10 Extra ljudruta monteras BR B. Åtgärder se allmän text ovan Ljudabsorbenter av mineralfiberskivor, klass A. Whiteboard och filmduk. Plats för digitalt smartboard. Ljudabsorbenter på bakvägg, panel eller perforerad gips.

24 sida 24(48) yprum specialundervisning Limmad homogen plastmatta Nytillverkad lika original med urfräst spår på baksidan och uppvikt matta bakom. V LAN 6-10 Extra ljudruta monteras BR B. Åtgärder se allmän text ovan Ljudabsorbenter av mineralfiberskivor, klass A. Ett materialskåp (övre del glasad) Whiteboard och filmduk Plats för digitalt smartboard Ljudabsorbetener motsvarande 30% av golvytan på vägg t.ex. anslagstavlor, jämt fördelat.

25 sida 25(48) yprum bibliotek Limmad homogen plastmatta olvrännor med luckor (för åtkomst till rör) Nytillverkad lika original med urfräst spår på baksidan och uppvikt matta bakom. V LAN 6-10 Extra ljudruta monteras BR B. Åtgärder se allmän text ovan Ljudabsorbenter av mineralfiberskivor, klass A, på direktfäste lextep-trappa Plats för bokhyllor, datorplatser och en arbetsplats Ny trappa i trä med räcken till förråd.

26 sida 26(48) yprum musik/drama Limmad homogen plast matta Nytillverkad lika original med urfräst spår på baksidan och uppvikt matta bakom. V LAN 6-10 Extra ljudruta monteras s br b s. Åtgärder se allmän text ovan Pendlad perforerad gips typ anoline Q1 med akustik filt bakom iffusorpanel på vägg, t ex glespanel med mineralull bakom krivtavla med notlinjer

27 sida 27(48) yprum rektor, bitr rektor, intendent ranitkeramik Hålkälsockel av granitkeramik V LAN 6-10 s br b s Ny dörr med glas Ljudabsorbenter av mineralfiberskivor, klass A Ljudklassade glaspartier mot korridorvägg

28 sida 28(48) yprum personalrum ranitkeramik med titanimpregnerad fog Hålkälsockel av granitkeramik V Vägg bakom diskbänk kakel LAN 6-10 BR B Ny dörr med glas Ljudabsorbenter av mineralfiberskivor, klass A Pentryinredning (mikro, kaffemaskin med vattenanslutning, kyl/frys, diskmaskin (ergonomisk höjd). Vikvägg mot intilliggande konferensrum. OB Ljudkrav kan ej uppfyllas

29 sida 29(48) yprum konferensrum ranitkeramik med titanimpregnerad fog Hålkälsockel av granitkeramik V LAN 6-10 BR B Ny dörr med glas Ljudabsorbenter av mineralfiberskivor, klass A Vikvägg mot intilliggande personalrum. OB Ljudkrav kan ej uppfyllas. krivtavla Plats för smartboard

30 sida 30(48) yprum vaktmästeri ranitkeramik med titanimpregnerad fog Hålkälsplatta med granitkeramik V LAN BR B Ny dörr med glas Ljudabsorbenter av mineralfiberskivor, klass A

31 sida 31(48) yprum kansli ranitkeramik med titanimpregnerad fog Hålkälsockel av granitkeramik V LAN 6-10 BR B Ny dörr med glas Ljudabsorbenter av mineralfiberskivor, klass A laspartivägg

32 sida 32(48) yprum kopiering (A-huset och B-huset) V s br b s ranitkeramik med titanimpregnerad fog Hålkälsockel av granitkeramik Ny dörr med glas Ljudabsorbenter av mineralfiberskivor, klass A Pentryenhet med diskbänk, diskmaskin och kylskåp. örberett för kaffemaskin. äller endast hus A.

33 sida 33(48) yprum förråd arkivskåp V ranitkeramik med titanimpregnerad fog. luttande golv/ramp byggs upp till jämn golvnivå. Hålkälsplatta med granitkeramik - s - br - b - s Ny dörr Plats för brandsäkra arkivskåp, 3st 1200x600mm

34 sida 34(48) yprum kapprum (administration) ranitkeramik med titanimpregnerad fog Hålkälsockel av granitkeramik V LAN BR - B Ljudabsorbenter av mineralfiberskivor, klass A Kapphylla

35 sida 35(48) yprum väntplats (administration) ranitkeramik med titanimpregnerad fog Hålkälsockel av granitkeramik V LAN BR - B Ljudabsorbenter av mineralfiberskivor, klass A Plats för infotavla/anslagstavla

36 sida 36(48) yprum städcentral V ranitkermaik med titanimpregnerad fog. olvbrunn Hålkälsockel av granitkeramik Kakel till undertak - s - br - b - s Ny dörr trä utan tröskel Kakel ast undertak, 2,5m öfg vättmaskin + torktumlare med luddlåda örvaringshyllor vättbänk, arbetsbänk Utslagsback med sandfång

37 sida 37(48) yprum städ sekundärt Limmad homogen plastmatta Uppvikt plastmatta med avslutningslist, uppvik även på dörrkarmar alt bakom V LAN s - br - b - s Ny dörr utan tröskel ast undertak, 2,5m öfg Utslagsback med sandfång Hyllplan

38 sida 38(48) yprum vilrum ranitkeramik med titanimpregnerad fog Hålkälsockel av granitkeramik V LAN s - br - b - s Ny dörr trä Ljudabsorbenter av mineralfiberskivor, klass A Handfat pegel Klädkrok

39 sida 39(48) yprum storkökslokaler ranitkeramik med impregnerade titanfogar. Halkdämpande plattor i gånglinjer, kontor etc, släta under inredning. V s br b s Hålkälsockel av granitkeramik Kakel till undertak Kakel Kakel, lutande Kakel lasfiberarmerad, utan tröskel. Aluminiumkarm Kakel Ljudabsorbenter av mineralfiberskivor, typ hygien, klass A Avbärarlister och hörnskydd (höjd 2m) av rostfritt nredning enligt kökskonsult

40 sida 40(48) yprum kylrum V Homogen plastmatta som slitskikt på kylrumselementsgolv Uppvikt plastmatta Kylrumselement enligt kökskonsult - s - br - b - Kylrumsdörr enligt kökskonsult s - Kylrumselement enligt kökskonsult - nredning enligt kökskonsult

41 sida 41(48) yprum frysrum Kylrumselement enligt kökskonsult - V Kylrumselement enligt kökskonsult - s - br - b - Kylrumsdörr enligt kökskonsult s - Kylrumselement enligt kökskonsult - nredning enligt kökskonsult

42 sida 42(48) yprum expedition, omklädning kök ranitkeramik med impregnerade titanfogar. Halkdämpande plattor. V Hålkälsockel av granitkeramik Kakel vid tvätt s br b s Ny dörr, med glas till expedition. Ljudabsorbenter av mineralfiberskivor, typ hygien, klass A nredning enligt kökskonsult

43 sida 43(48) yprum matsal Limmad homogen plastmatta Nytillverkad lika original med urfräst spår på baksidan och uppvikt matta bakom. V LAN s br b s. Åtgärder se allmän text ovan Akustikputs på mineralullskiva (ljudabsorbtionsklass A) ubbelsidiga golvskärmar som ljudabsorbenter (typ Absoflex), motsvarande 70kvm totalyta (eller 35kvm dubbelsidig). Plats för möblering för ca 200, med hänsyn taget till akustikproblematiken erveringsdisk enligt kökskonsult Plats för flyttbar scen

44 sida 44(48) yprum möbelförråd Limmad homogen plastmatta Nytillverkad lika original med urfräst spår på baksidan och uppvikt matta bakom. V LAN BR B. Åtgärder se allmän text ovan

45 sida 45(48) yprum kapprum matsal Limmad homogen plast matta Nytillverkad lika original med urfräst spår på baksidan och uppvikt matta bakom. V LAN Kakel ovan tvättställ s br b. Åtgärder se allmän text ovan s Ljudabsorbenter mineralfiberskivor klass A, slagtåliga tjocklek 40mm med stabilt bärverk Kapphyllor med krokar, minst 200 st. vättställ

46 sida 46(48) yprum trappor Befintligt Original, kompletteras med profilerad träsockel lika original V LAN s br b s. Åtgärder se allmän text ovan. tannplan: Ljudabsorbenter av mineralfiberskivor, klass A, tjocklek 40mm, direktfäste med dolt bärverk. Vilplan och trappa: målas rappräcke målas Befintlig skiva i spegel ovan trapphusdörrar ersätts med brandsäkert glas för att återskapa originalutförande.

47 sida 47(48) yprum soprum ammbunden betong - V s br b s Kakel alt korrugerad plåt Kakel Kakel Kakel Branddörr, 12M. Kakel, korrugerad plåt eller prefab element Plats för avfallskärl

48 sida 48(48) yprum rörelserum V s br b s Heterogent plastgolv med skumbaksida Uppvikt plastmatta med avslutningslist. Ljudabsorbenter på övre del av vägg. Befintlig dörr alternativt ny dörr med glas övre del Ljudabsorbenter av mineralfiberskivor, klass A
