1 Bärande konstruktioner i trä Roberto Crocetti Konstruktionsteknik, LTH - Lund Limträteknik - Malmö

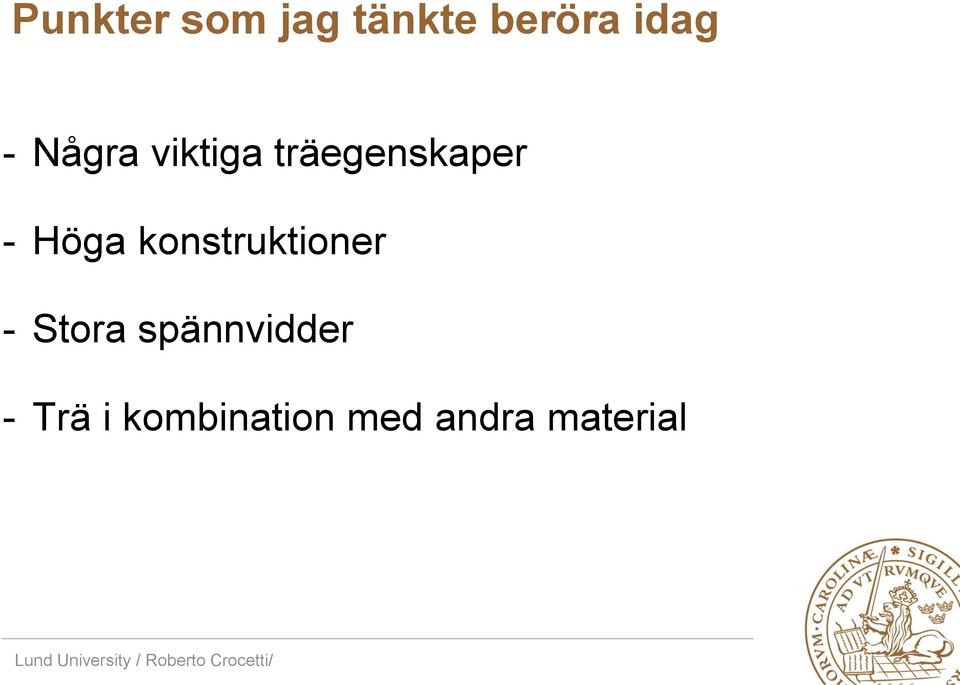

2 Punkter som jag tänkte beröra idag - Några viktiga träegenskaper - Höga konstruktioner - Stora spännvidder - Trä i kombination med andra material

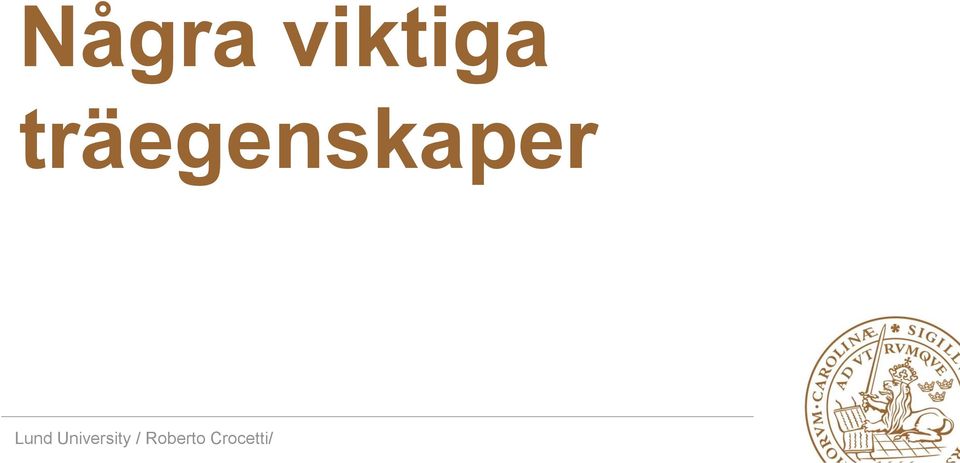

3 Några viktiga träegenskaper

4 1. Trä ruttnar!

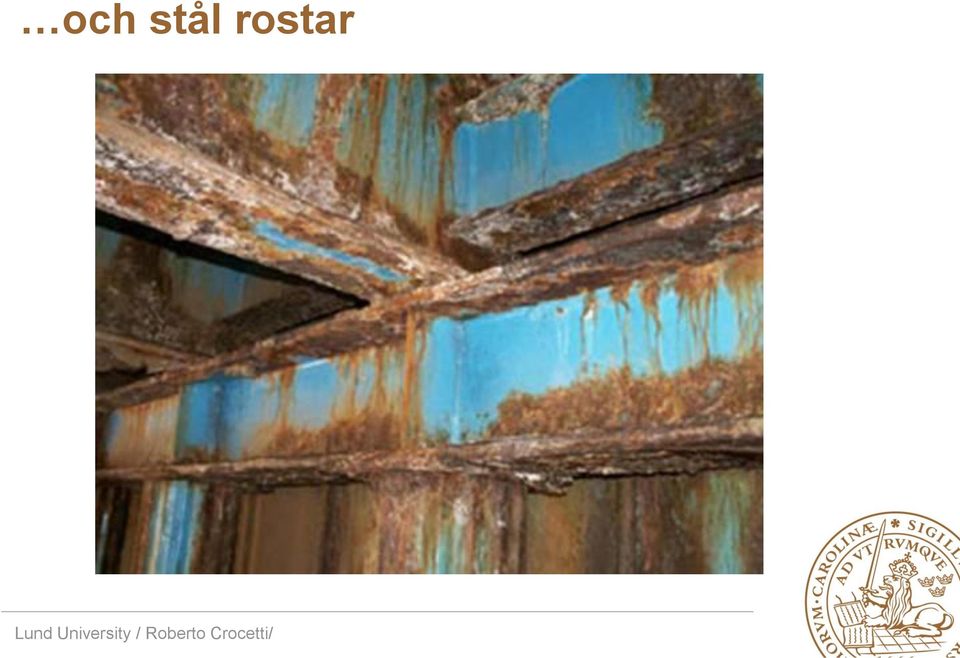

5 och stål rostar

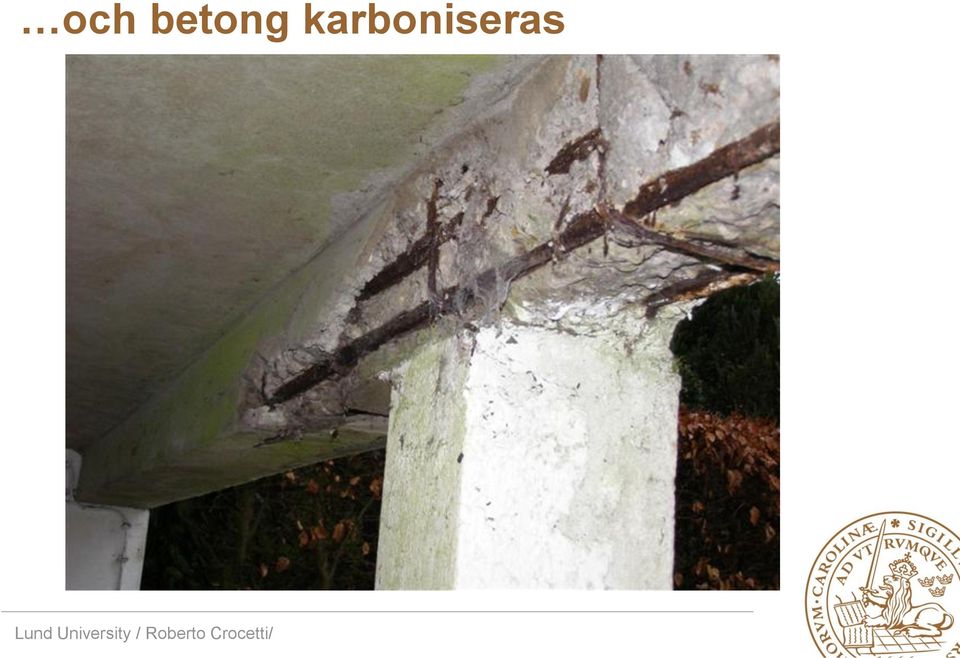

6 och betong karboniseras

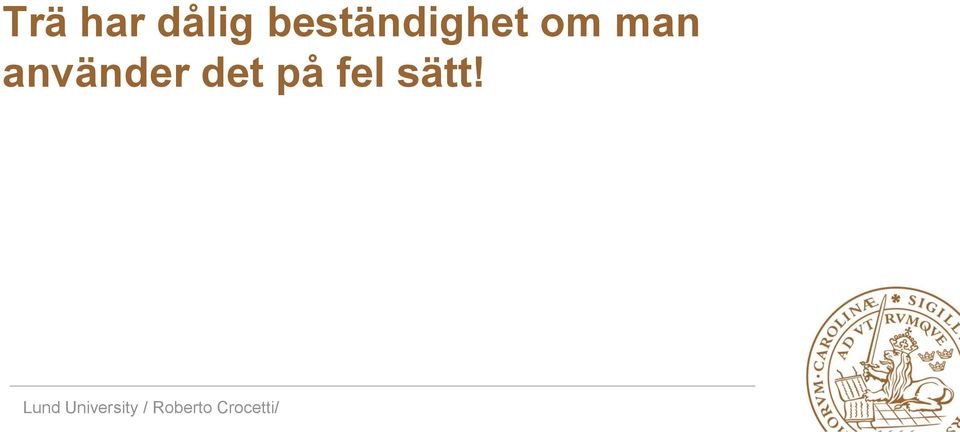

7 Trä har dålig beständighet om man använder det på fel sätt!

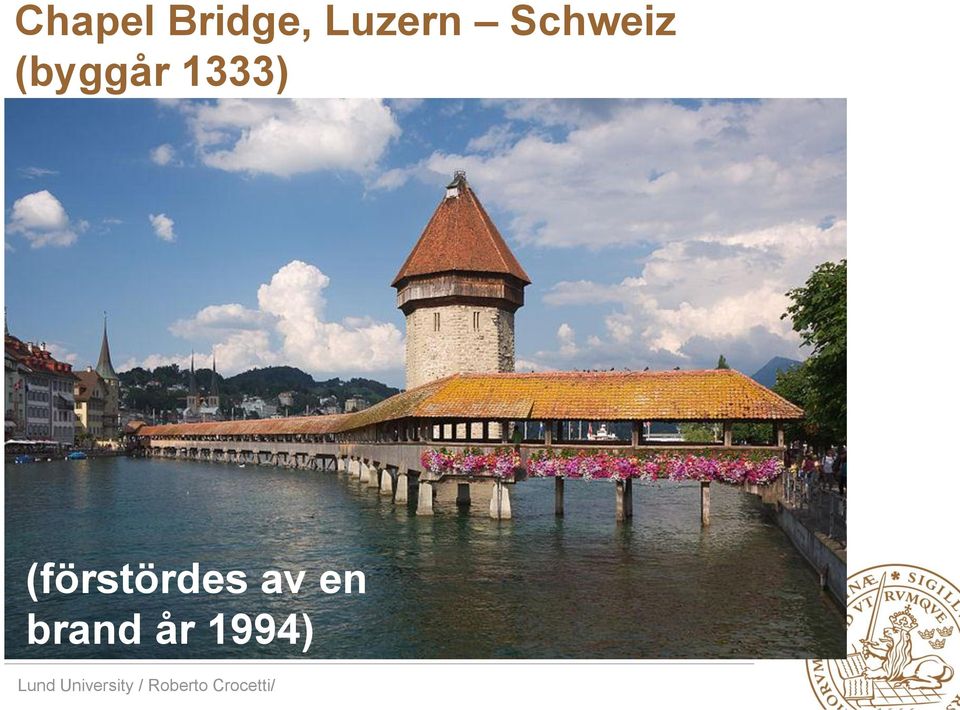

8 Chapel Bridge, Luzern Schweiz (byggår 1333) (förstördes av en brand år 1994)

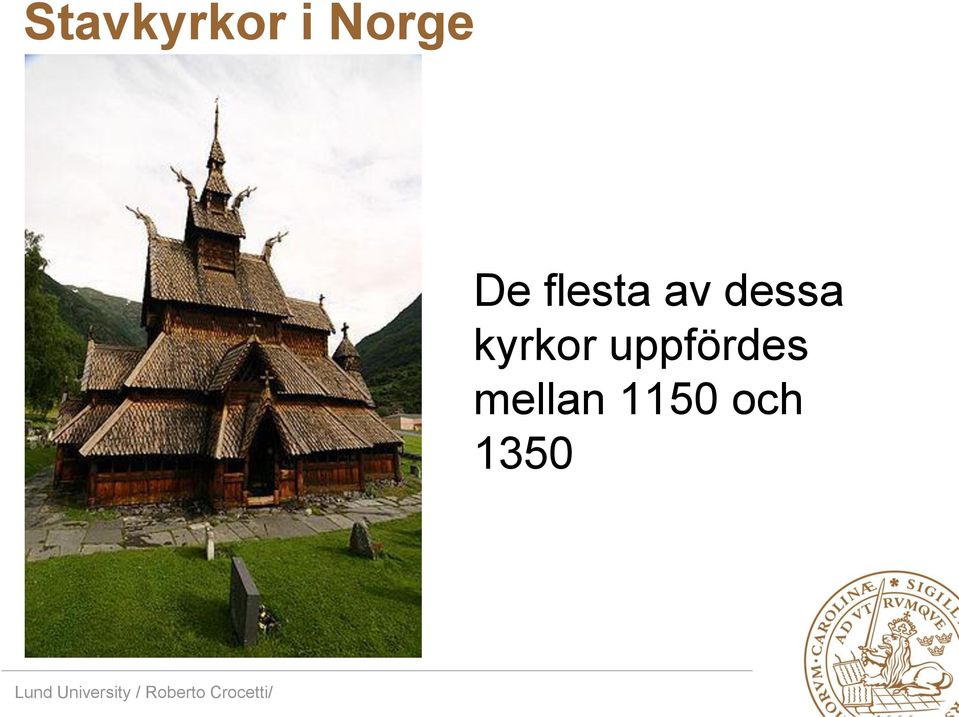

9 Stavkyrkor i Norge De flesta av dessa kyrkor uppfördes mellan 1150 och 1350

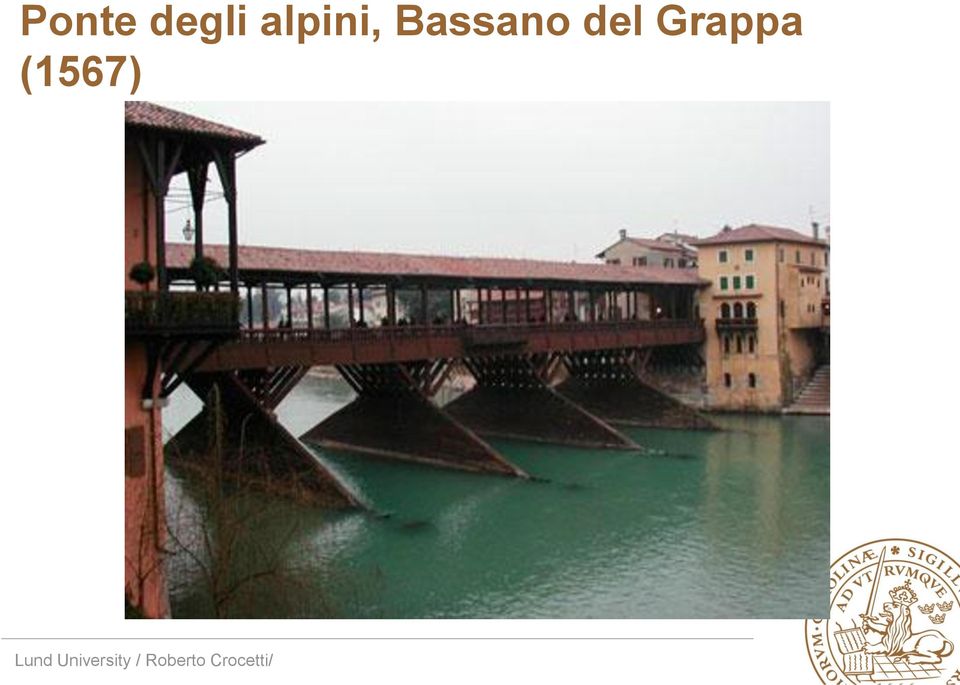

10 Ponte degli alpini, Bassano del Grappa (1567)

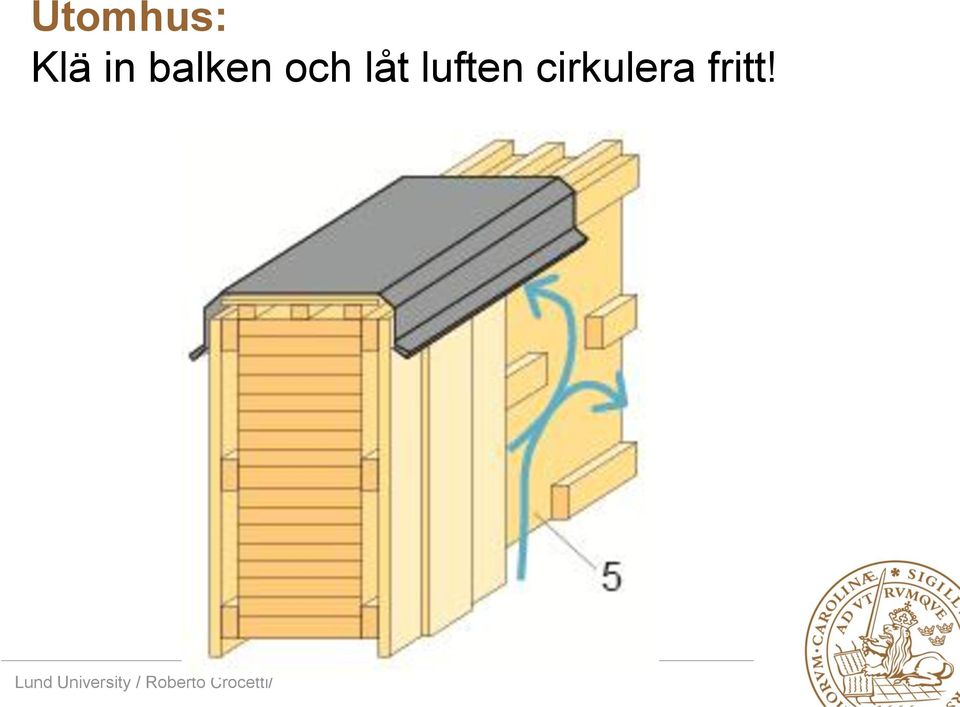

11 Utomhus: Klä in balken och låt luften cirkulera fritt!

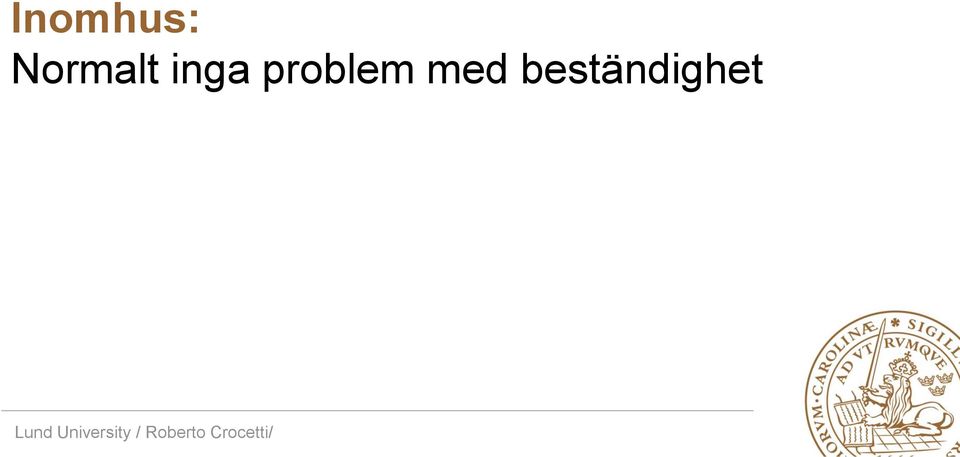

12 Inomhus: Normalt inga problem med beständighet

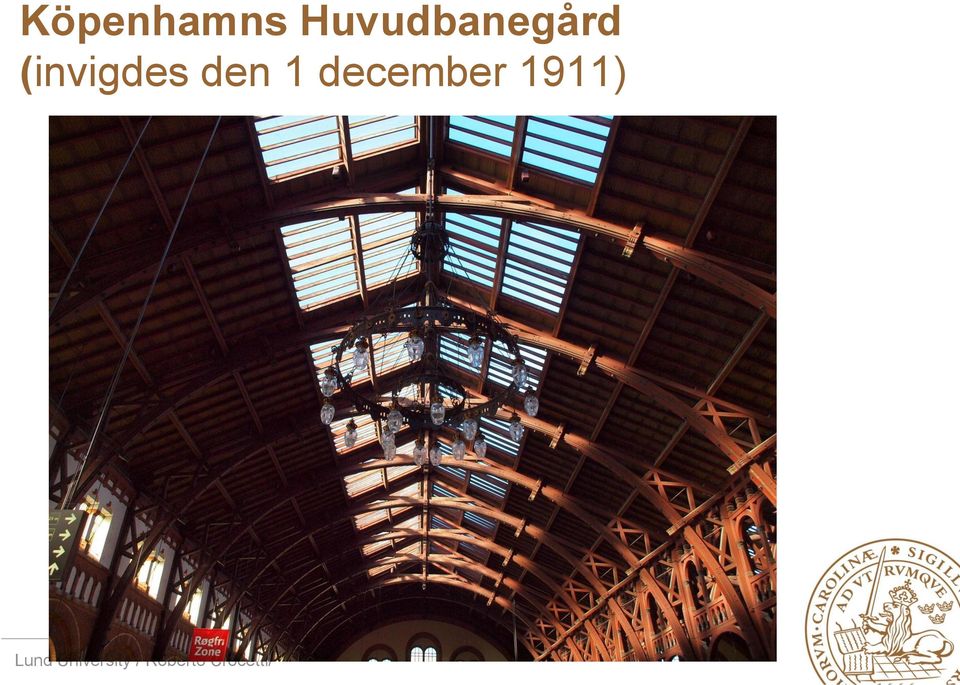

13 Köpenhamns Huvudbanegård (invigdes den 1 december 1911)

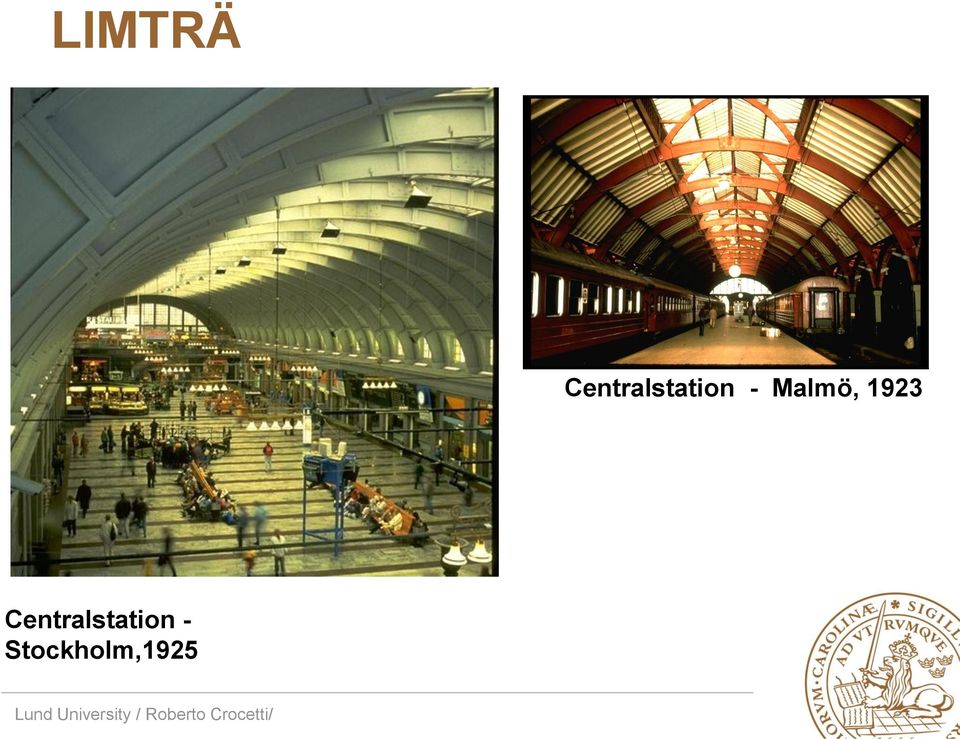

14 LIMTRÄ Centralstation - Malmö, 1923 Centralstation - Stockholm,1925

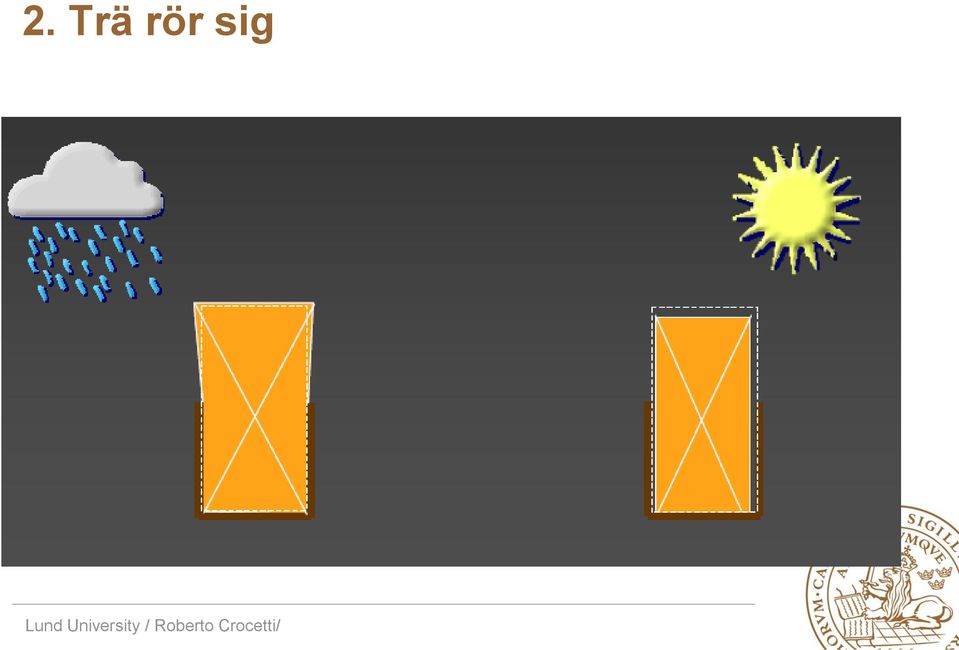

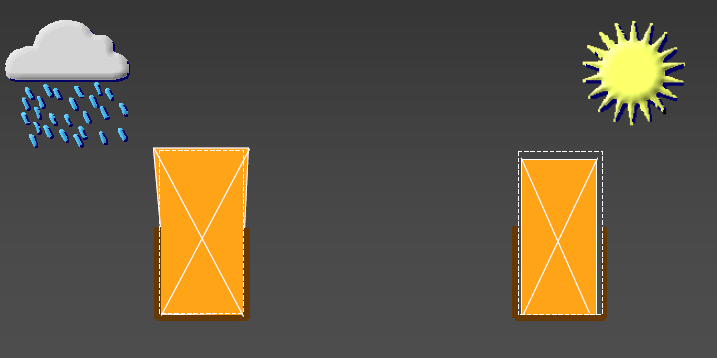

15 2. Trä rör sig

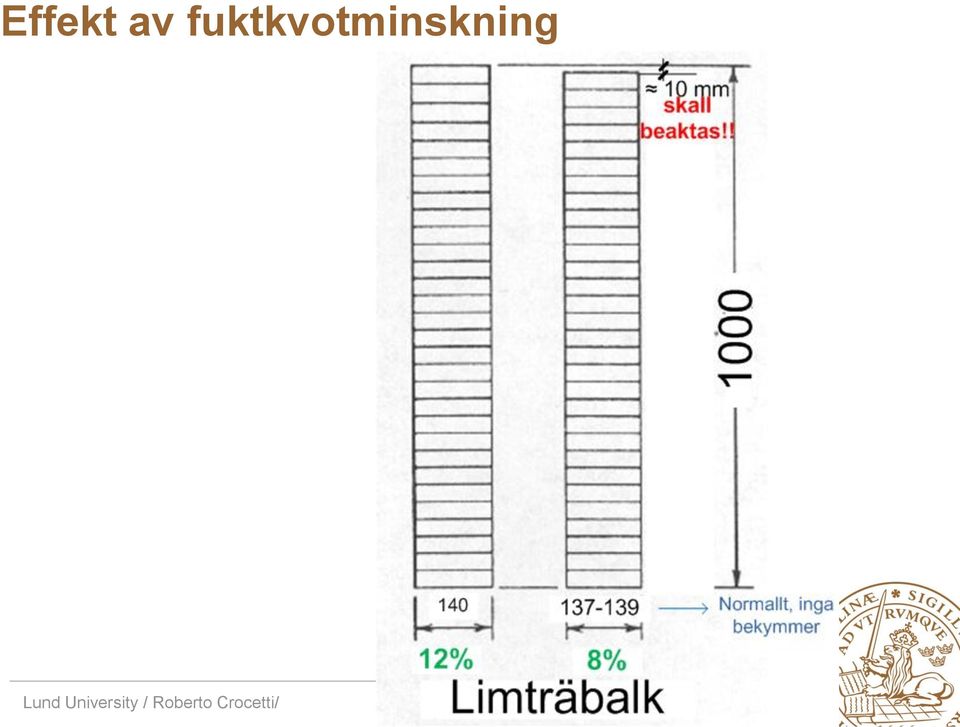

16 Effekt av fuktkvotminskning

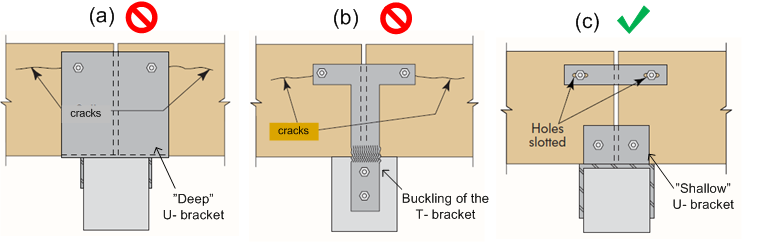

17 Hur ska man beakta eventuella fuktkvotvariationer?

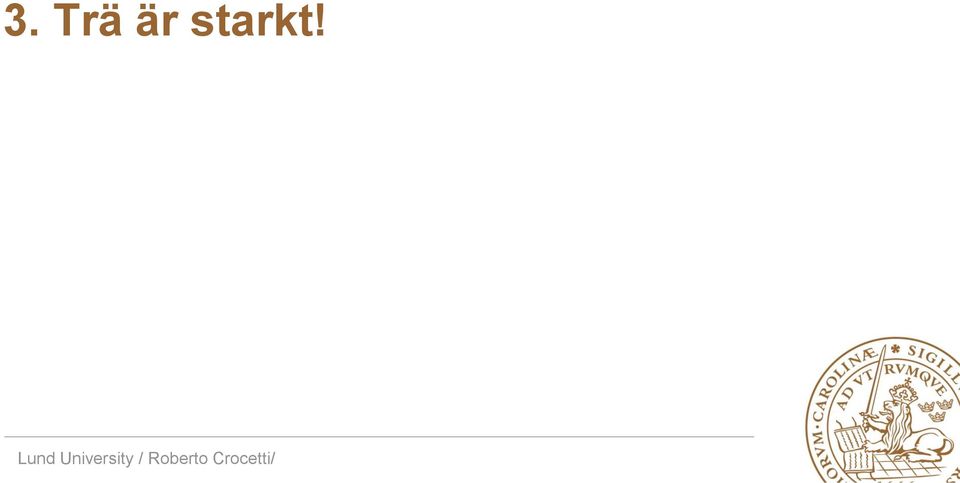

18 3. Trä är starkt!

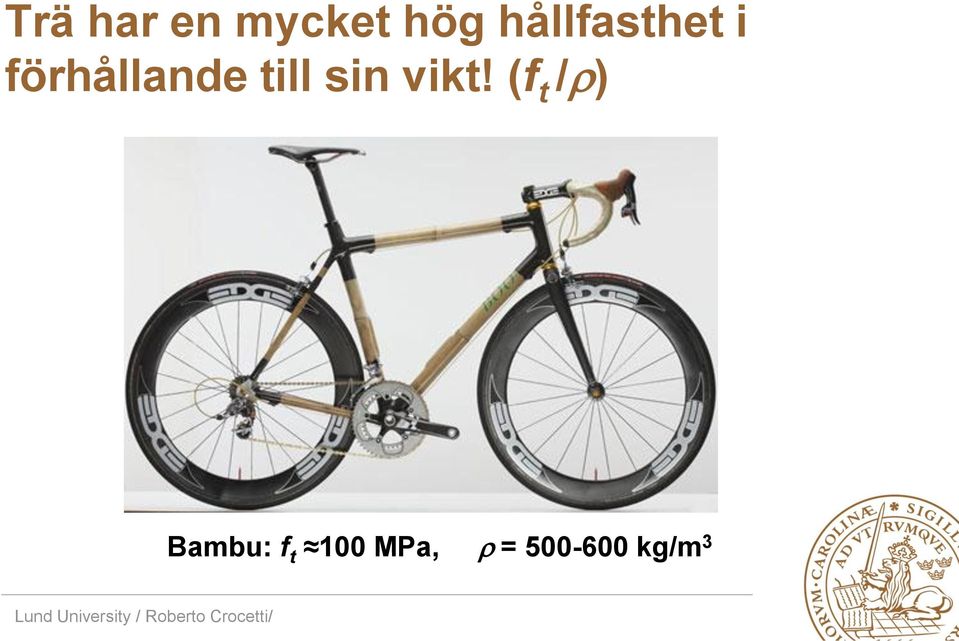

19 Trä har en mycket hög hållfasthet i förhållande till sin vikt! (f t /r) Bambu: f t 100 MPa, r = kg/m 3

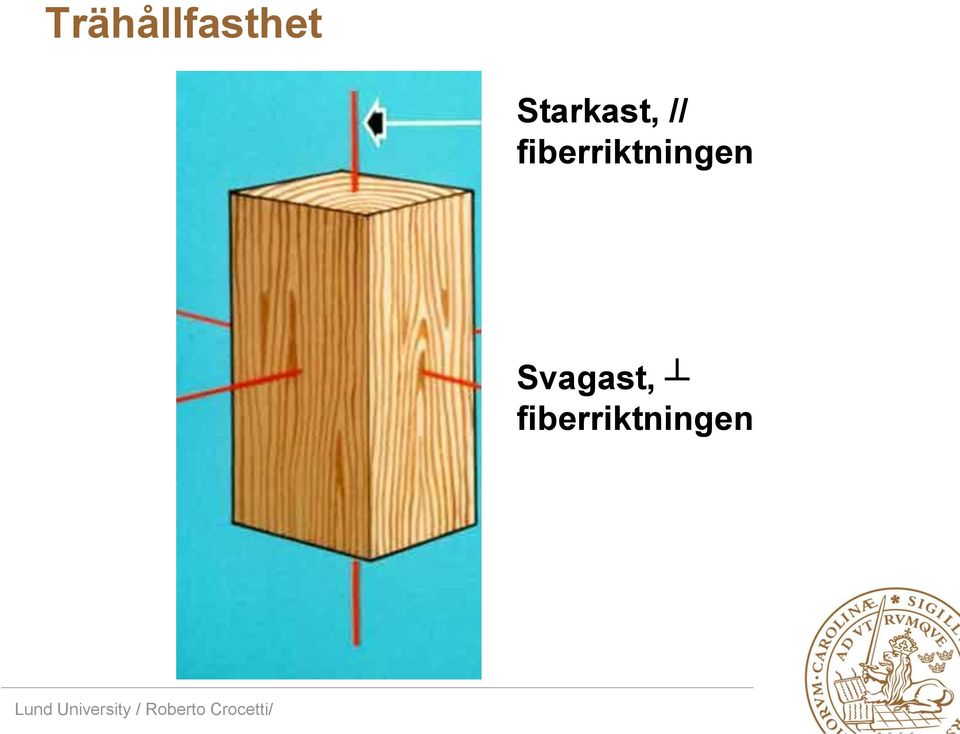

20 Trähållfasthet Starkast, // fiberriktningen Svagast, fiberriktningen

21 4. Välj rätt form

22 Skapa helst former som gör att trä belastas huvudsakligen i tryck och drag parallelt med fiberiktningen!

23 Spaghetti superkonstruktion spännvidd:1 m vikt: < 1 kg Brottlast: över 450 kg!

24 Traversinabron, Schweiz, 2005 (span:56 m)

25 Träbro i Essing, Tyskland

26 Hängkonstruktion i LVL - Schweiz kallförråd för maskiner/fordon,

27 Former som helst ska undvikas

28 Undvik tvärdrag!

29 4. Trä är mycket formbart

30 Bearbetning sker ofta m.h.a. CNC-maskiner

31 Trä är lätt och relativt billigt att formas

32

33 Höga konstruktioner

34 Naturens egna konstruktioner Coast Redwood (Sequoia sempervirens) Max höjd: upp till 115 m Diameter: upp till 8m Kan leva upp till 2200 år Växer i Kalifornien och sydvästra Oregon

35 Troligen den högsta träkonstruktion fortfarande i bruk Gliwice Radio Tower, Polen Byggår:1935 Höjd: 118 m Tillverkat av tryckimpregnerat lärk

36 Pyramidenkogel - Österrike Observationspunkt: ca 100 m hybridkonstruktion: limträ+stål

37 Korslimmat virke (Massivträ) (Cross Laminated Timber)

38 Timber tower (vindkraftverk i krysslimmat virke)

39 Timber tower, vindkraftverk

40 Limnologen Växjö - Massivträ

41 9-vånings hus i London

42 Social House i Milano Start: Januari 2012 Färdigt : 14 månader senare 42

43 Social House i Milano Structural Engineering - Lund University 43

44 Social House i Milano (efter Dr. Bernasconi) 44

45 Världens högsta trähus byggs i Bergen - Norge - 44,5 meter - 14 våningar - Klart: Hösten 2015

46 Stora Spännvidder

47 Sandöbron The longest concrete arch bridge of the world, at the time of construction (1939). Span length: 247,5 m

48 Tacoma Dome, Tacoma, Washington Byggår: Diameter: 161m

49 Tacoma Dome

50 Kollager i Brindisi. Två limträkupoler à 145 m diameter

51 Montage utan stödtorn

52 ÄLVSBACKABRON Martinsons träbroar AB

53 Gislavedsbron Moelven Töreboda AB

54 Trä i kombination med stål och/eller betong

55 Skridsko Stadium, Inzell, Tyskland Hybrid fackverk L= 82,5 m c/c 12,65 m

56 Trä- och betong samverkans bjälklag

57 Trä- och betong samverkans bjälklag

58 Trä-stål superföband (stordymling + stålplåtar med vulkaniserat gummi)

59 Brottmod (Brottlast: över 1000 kn!)
