1 Storfjäll Monteringsanvisningar och skötselråd för eldstaden Storfjäll

3 Hej, och tack för att du har valt Storfjäll. Jag hoppas att den kan komma dig till glädje under många år och att den får värma många frusna fingrar och grilla ungefär lika många rödingar. Per Enoksson / Hikki

4 Storfjäll en mångsidig eldstad av Cortenstål Storfjäll hämtar sin historia och form från människans önskan att omdana sin omgivning och att utsmycka även de enklaste ting. Att för sin överlevnad förflytta sig mellan landområden och bemästra naturelementen. Elden och platsen för matlagning är själva kärnan för livet. Man har vandrat längs stränder med utsökt skiffer, vadat i grunda bäckar för att finna de bäst lämpade stenarna och huggit flisor ur de former som inte passat. Det är från det arvet eldstaden Storfjäll kommer. Storfjäll är en mångsidig produkt som är framtagen för eldning och mat lagning. Cortenstål är ett så kallat rosttrögt material och används ofta till konstverk och designföremål utomhus. Av årstidernas växlingar får plåten en rödbrun karaktär, då ett skyddande oxidskikt bildas. Veden kan placeras liggande för enklare antändning och luft kanaler underifrån ger en bra förbränning. Mönstrets utformning är anpassat för tillhörande grillgaller och kaffepinne så dessa kan placeras på olika höjder från glödbädden. Likväl som fjället gömmer dolda föremål kommer eldstaden visa sig ha oväntade egenskaper.

Man har vandrat längs stränder med utsökt skiffer, vadat i grunda bäckar för att finna de bäst lämpade stenarna och huggit flisor ur de former som inte passat.

5 1 Sätt ihop benen med hjälp av skårorna.

6 2 Placera bottenplatten ovanpå benen.

7 3 Trä in kilen genom benens fyrkantsöglor. Använd sedan det medföljande verktyget för att vrida ut kilens klackar.

8 4 Placera väggplåtarna i utskärningarna för dessa.

9 5 Lägg i fixeringsringen inuti eldstaden. Var noga med att placera taggarna mot väggplåtarnas triangelformade urskärningar. Tryck sedan ner ringen ordentligt så att varje tagg ligger i sin urskärning. Det kan behövas en del kraft för att få ner ringen, men räds icke, inget kommer att gå sönder.

10 6 Placera kilarna på baksidan av väggplåtarna.

11 7 Hamra sedan ner kilarna ordentligt för att fixera vägg plåtarna.

12 8 Lägg i kolgallret. Du kan välja att placera det vilandes antingen på fixerings r ingen, eller vilandes på bottenpla ttan med hjälp av urskärningarna.

13 9 Det medföljande grillgallret placeras på kilarnas huvuden. Eftersom gallret är tillverkat av rostfritt stål kan det behövas penslas med matolja i samband med grillning.

14 10 Du kan också använda väggplåtarnas urskurna detaljer för att med hjälp av rundstängerna placera gallret högre upp.

15 11 En av väggplåtarna har en utskärning upptill där du kan placeras kaffepinnen.

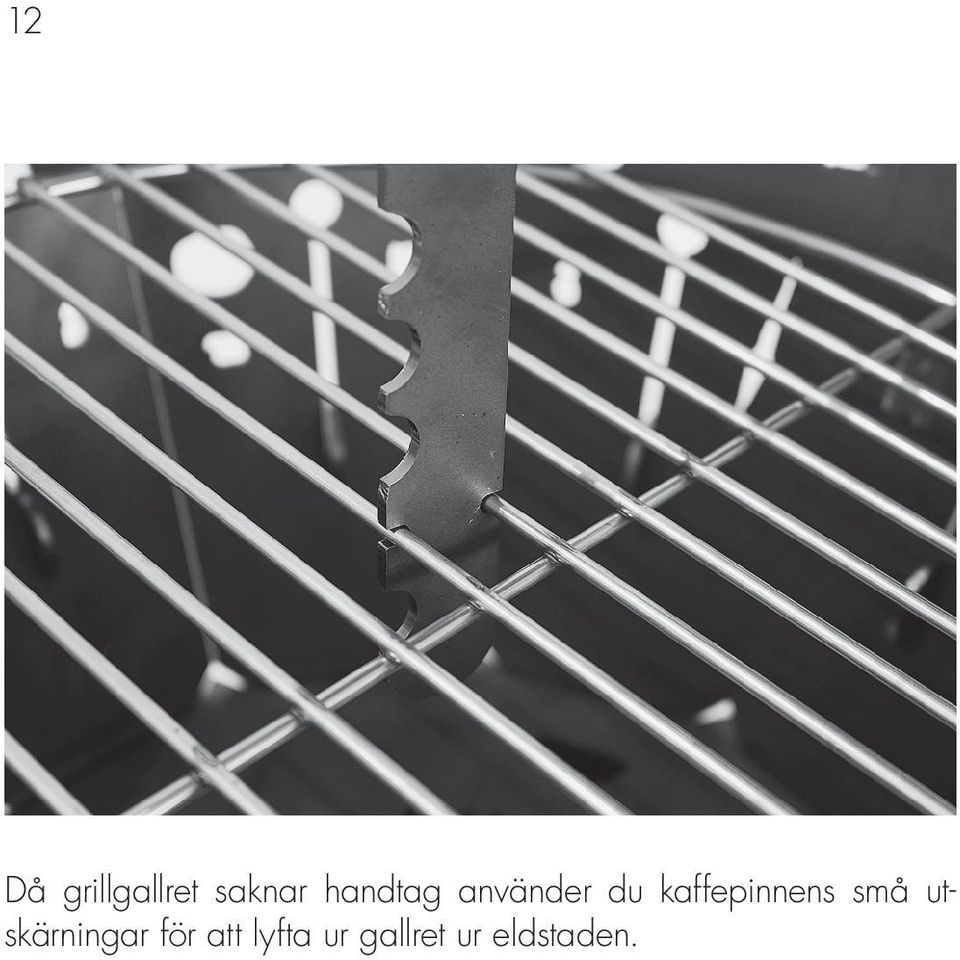

16 12 Då grillgallret saknar handtag använder du kaffepinnens små utskärningar för att lyfta ur gallret ur eldstaden.

18 Säkerhet vid eldning och grillning Använd inte bensin, sprit eller liknande när du tänder Storfjäll. Använd t.ex. grillvante eller grilltång vid grillningen. Flytta inte grillen då den är i bruk. Var extra aktsam när det finns små barn och husdjur i närheten. Låt grillen kallna innan du rengör den. Töm inte grillen förrän du är helt säker på att allt kol har slocknat. Lämna inte Storfjäll utan tillsyn vid eldning eller grillning. Se till att Storfjäll står på ett fast underlag, så den inte riskerar att välta.

Var extra aktsam när det finns små barn och husdjur i närheten. Låt grillen kallna innan du rengör den.

19 Produktspecifikation Material 3mm Cortenstål Vikt 18kg Diameter 48cm Höjd 50cm Delar 12st Väggplåtar 12st Väggkilar 2st Ben 1st Bottenplatta 1st Fixeringsring 1st Kolgaller 1st Kaffepinne 1st Grillgaller i rostfritt stål 4st Små kilar för fästning av ben och bottenplatta 1st Verktyg för de små kilarna + 2st rundstänger (saknas på bilden till höger)

1st Kaffepinne 1st Grillgaller i rostfritt stål 4st Små kilar för fästning av ben och

20 Storfjälls alla delar

23 Storfjäll är designad av Per Enoksson och tillverkad i Sverige.
