IPSUM » KABELGUIDE. IPSUM Optimizer IPSUM Connection unit IPSUM Router AIR COMFORT AIR MANAGEMENT IPSUM CABLE GUIDE
|
|
- Lina Olofsson
- för 7 år sedan
- Visningar:
Transkript
1 AIR COMFORT AIR MANAGEMENT CABLE GUIDE» KABELGUIDE Optimizer Connection unit Router

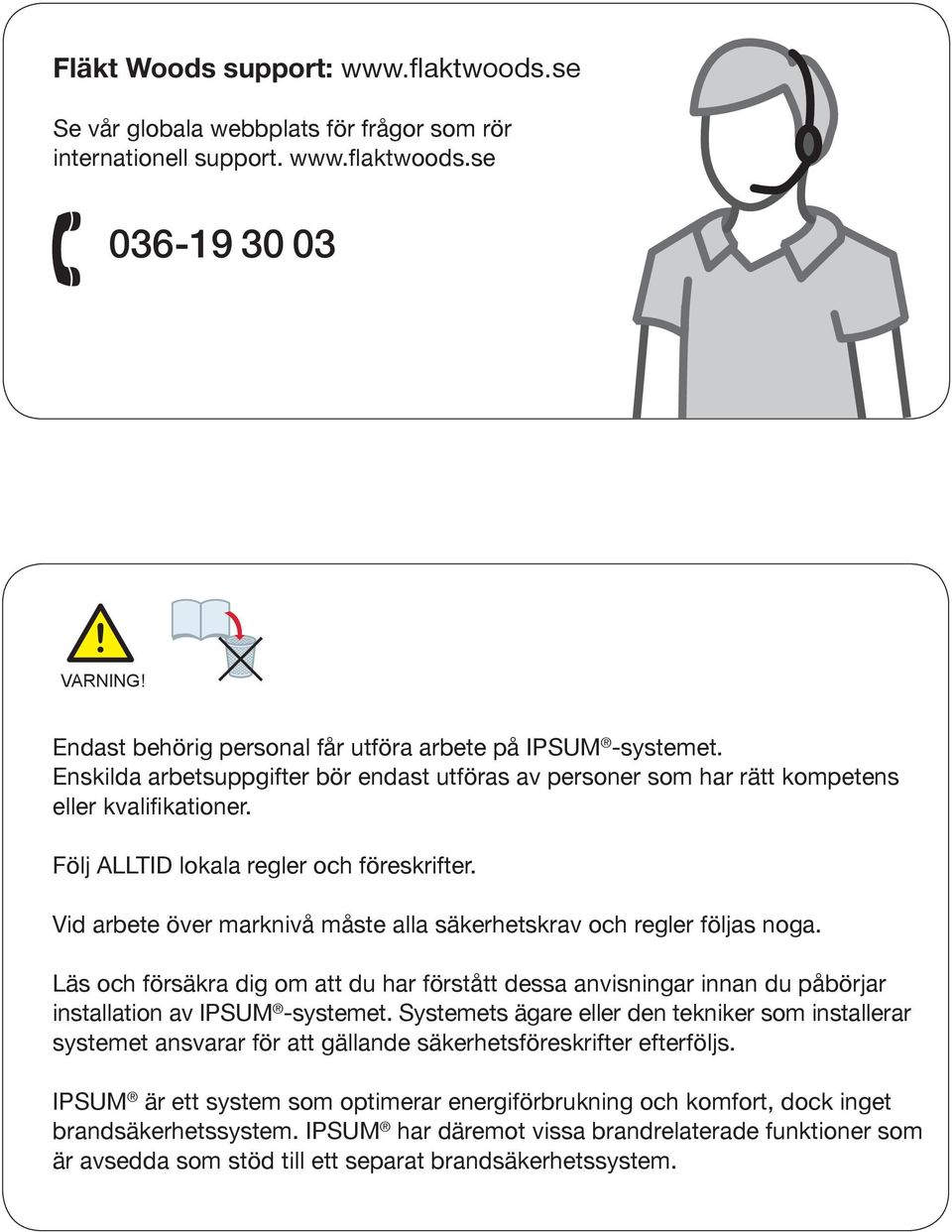

2 Fläkt Woods support: Se vår globala webbplats för frågor som rör internationell support Varning! Endast behörig personal får utföra arbete på -systemet. Enskilda arbetsuppgifter bör endast utföras av personer som har rätt kompetens eller kvalifikationer. Följ ALLTID lokala regler och föreskrifter. Vid arbete över marknivå måste alla säkerhetskrav och regler följas noga. Läs och försäkra dig om att du har förstått dessa anvisningar innan du påbörjar installation av -systemet. ets ägare eller den tekniker som installerar systemet ansvarar för att gällande säkerhetsföreskrifter efterföljs. är ett system som optimerar energiförbrukning och komfort, dock inget brandsäkerhetssystem. har däremot vissa brandrelaterade funktioner som är avsedda som stöd till ett separat brandsäkerhetssystem.

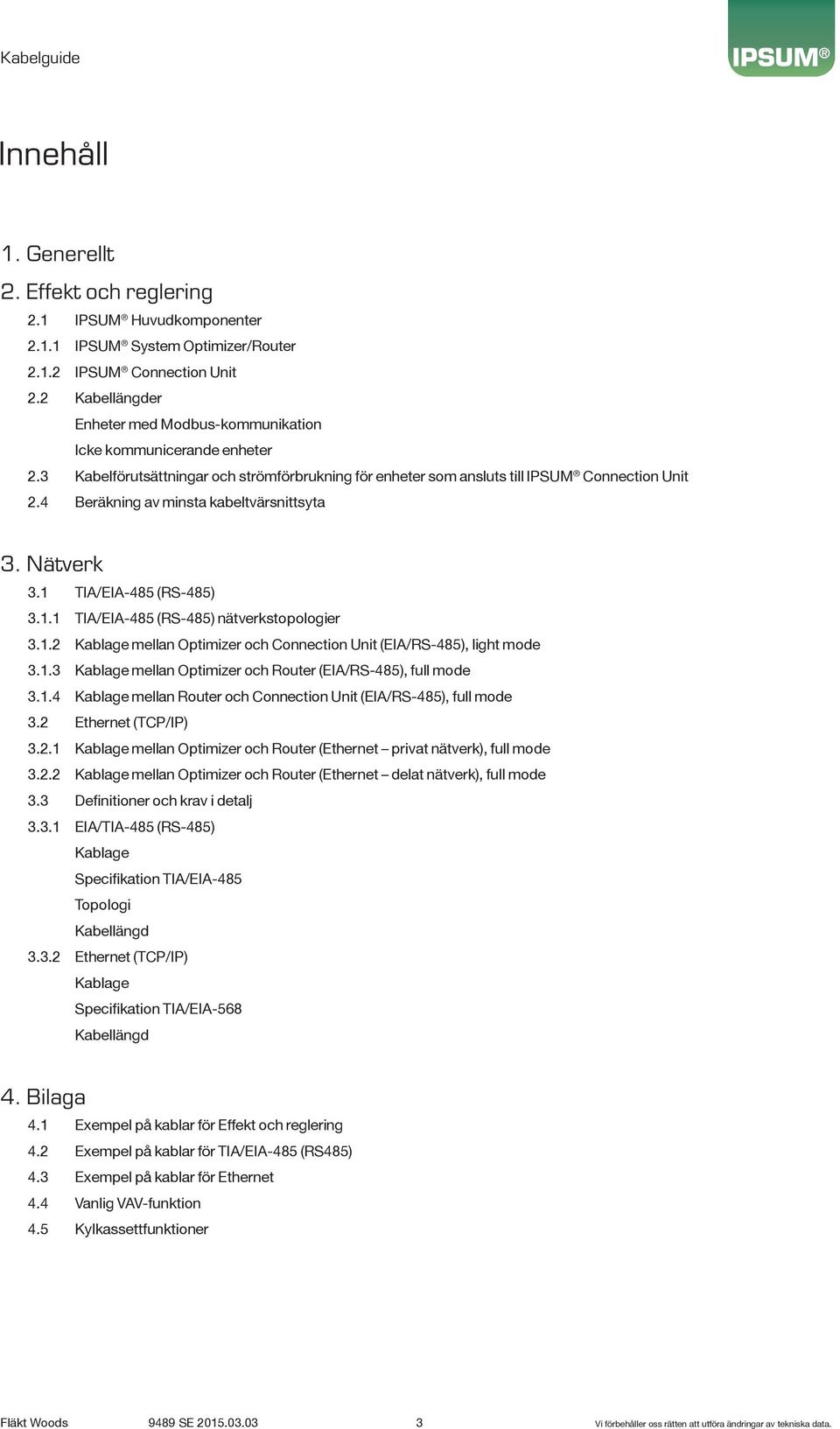

3 Innehåll. Generellt. Effekt och reglering. Huvudkomponenter.. Optimizer/Router.. Connection Unit. Kabellängder Enheter med Modbus-kommunikation Icke kommunicerande enheter.3 Kabelförutsättningar och strömförbrukning för enheter som ansluts till Connection Unit.4 Beräkning av minsta kabeltvärsnittsyta 3. Nätverk 3. TIA/ (RS-485) 3.. TIA/ (RS-485) nätverkstopologier 3.. Kablage mellan Optimizer och Connection Unit (EIA/RS-485), light mode 3..3 Kablage mellan Optimizer och Router (EIA/RS-485), full mode 3..4 Kablage mellan Router och Connection Unit (EIA/RS-485), full mode 3. Ethernet (TCP/IP) 3.. Kablage mellan Optimizer och Router (Ethernet privat nätverk), full mode 3.. Kablage mellan Optimizer och Router (Ethernet delat nätverk), full mode 3.3 Definitioner och krav i detalj 3.3. EIA/TIA-485 (RS-485) Kablage Specifikation TIA/ Topologi Kabellängd 3.3. Ethernet (TCP/IP) Kablage Specifikation TIA/EIA-568 Kabellängd 4. Bilaga 4. Exempel på kablar för Effekt och reglering 4. Exempel på kablar för TIA/ (RS485) 4.3 Exempel på kablar för Ethernet 4.4 Vanlig VAV-funktion 4.5 Kylkassettfunktioner Fläkt Woods 9489 SE Vi förbehåller oss rätten att utföra ändringar av tekniska data.

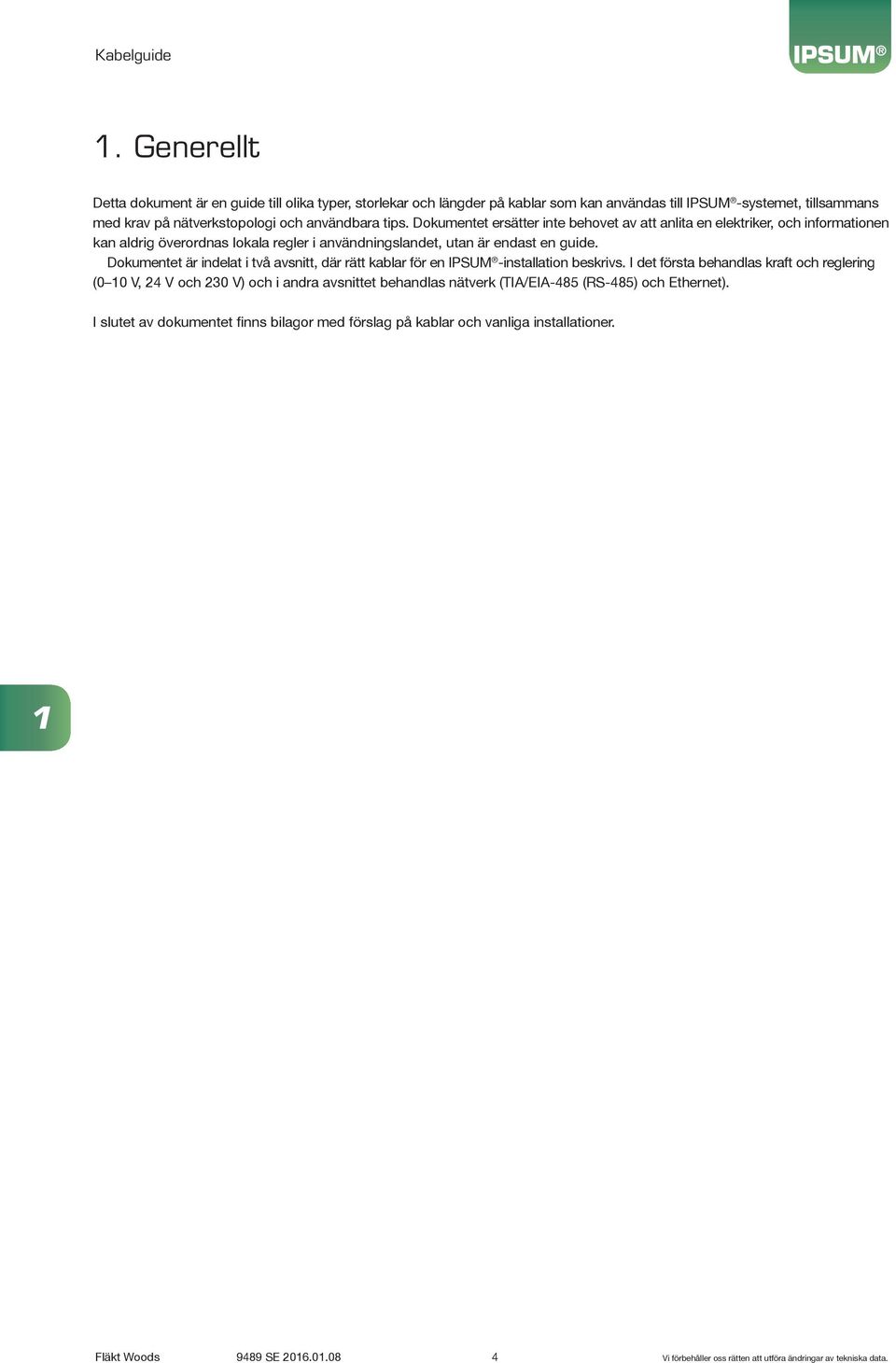

4 . Generellt Detta dokument är en guide till olika typer, storlekar och längder på kablar som kan användas till -systemet, tillsammans med krav på nätverkstopologi och användbara tips. Dokumentet ersätter inte behovet av att anlita en elektriker, och informationen kan aldrig överordnas lokala regler i användningslandet, utan är endast en guide. Dokumentet är indelat i två avsnitt, där rätt kablar för en -installation beskrivs. I det första behandlas kraft och reglering (0 0 V, 4 V och 30 V) och i andra avsnittet behandlas nätverk (TIA/ (RS-485) och Ethernet). I slutet av dokumentet finns bilagor med förslag på kablar och vanliga installationer. Fläkt Woods 9489 SE Vi förbehåller oss rätten att utföra ändringar av tekniska data.

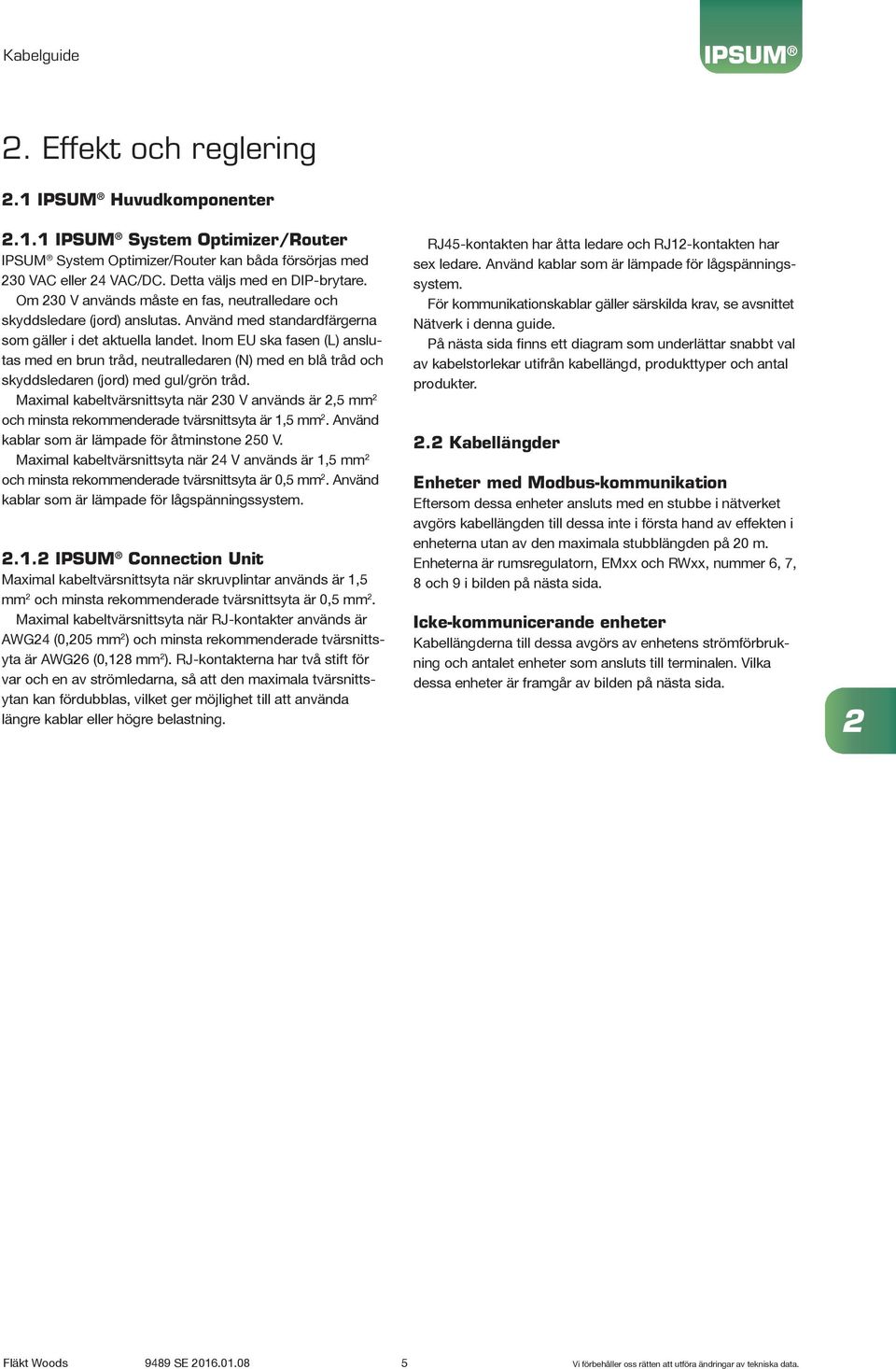

5 . Effekt och reglering. Huvudkomponenter.. Optimizer/Router Optimizer/Router kan båda försörjas med 30 VAC eller 4 VAC/DC. Detta väljs med en DIP-brytare. Om 30 V används måste en fas, neutralledare och skyddsledare (jord) anslutas. Använd med standardfärgerna som gäller i det aktuella landet. Inom EU ska fasen (L) anslutas med en brun tråd, neutralledaren (N) med en blå tråd och skyddsledaren (jord) med gul/grön tråd. Maximal kabeltvärsnittsyta när 30 V används är,5 mm och minsta rekommenderade tvärsnittsyta är,5 mm. Använd kablar som är lämpade för åtminstone 50 V. Maximal kabeltvärsnittsyta när 4 V används är,5 mm och minsta rekommenderade tvärsnittsyta är 0,5 mm. Använd kablar som är lämpade för lågspänningssystem... Connection Unit Maximal kabeltvärsnittsyta när skruvplintar används är,5 mm och minsta rekommenderade tvärsnittsyta är 0,5 mm. Maximal kabeltvärsnittsyta när RJ-kontakter används är AWG4 (0,05 mm ) och minsta rekommenderade tvärsnittsyta är AWG6 (0,8 mm ). RJ-kontakterna har två stift för var och en av strömledarna, så att den maximala tvärsnittsytan kan fördubblas, vilket ger möjlighet till att använda längre kablar eller högre belastning. RJ45-kontakten har åtta ledare och RJ-kontakten har sex ledare. Använd kablar som är lämpade för lågspänningssystem. För kommunikationskablar gäller särskilda krav, se avsnittet Nätverk i denna guide. På nästa sida finns ett diagram som underlättar snabbt val av kabelstorlekar utifrån kabellängd, produkttyper och antal produkter.. Kabellängder Enheter med Modbus-kommunikation Eftersom dessa enheter ansluts med en stubbe i nätverket avgörs kabellängden till dessa inte i första hand av effekten i enheterna utan av den maximala stubblängden på 0 m. Enheterna är rumsregulatorn, EMxx och RWxx, nummer 6, 7, 8 och 9 i bilden på nästa sida. Icke-kommunicerande enheter Kabellängderna till dessa avgörs av enhetens strömförbrukning och antalet enheter som ansluts till terminalen. Vilka dessa enheter är framgår av bilden på nästa sida. Fläkt Woods 9489 SE Vi förbehåller oss rätten att utföra ändringar av tekniska data.

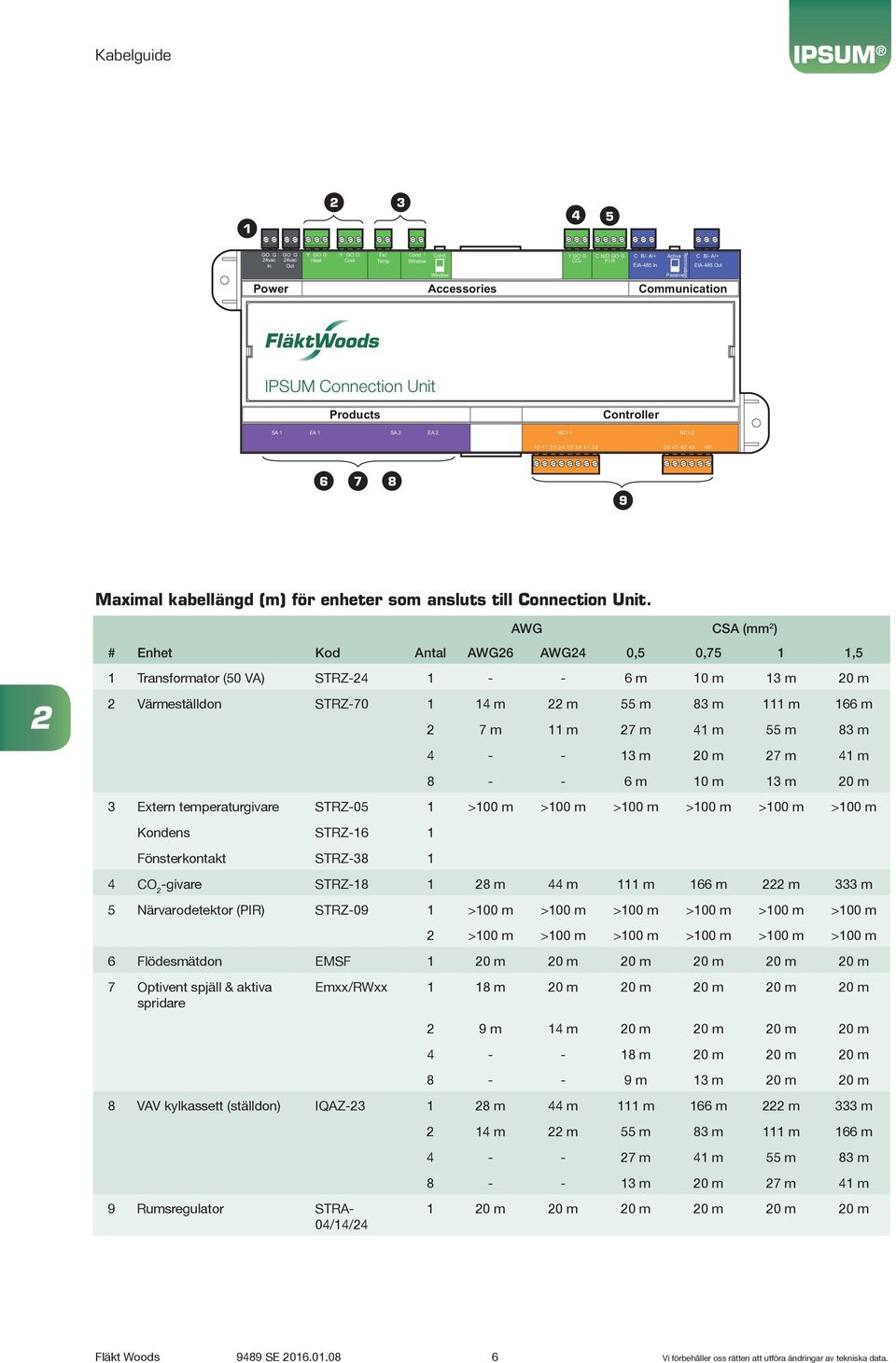

6 3 4 5 GO G GO G Y GO G Y GOG Ext. 4vac 4vac Heat Cool Temp Cond. / Cond. Accessories Y GO G CO CN/O GO G P.I.R In Out Communication IPSUM Connection Unit Products SA EA SA EA RC: RC: Maximal kabellängd (m) för enheter som ansluts till Connection Unit. AWG CSA (mm ) # Enhet Kod Antal AWG6 AWG4 0,5 0,75,5 Transformator (50 VA) STRZ m 0 m 3 m 0 m Värmeställdon STRZ-70 4 m m 55 m 83 m m 66 m 7 m m 7 m 4 m 55 m 83 m m 0 m 7 m 4 m m 0 m 3 m 0 m 3 Extern temperaturgivare STRZ-05 >00 m >00 m >00 m >00 m >00 m >00 m Kondens STRZ-6 Fönsterkontakt STRZ-38 4 CO -givare STRZ-8 8 m 44 m m 66 m m 333 m 5 Närvarodetektor (PIR) STRZ-09 >00 m >00 m >00 m >00 m >00 m >00 m >00 m >00 m >00 m >00 m >00 m >00 m 6 Flödesmätdon EMSF 0 m 0 m 0 m 0 m 0 m 0 m 7 Optivent spjäll & aktiva spridare Emxx/RWxx 8 m 0 m 0 m 0 m 0 m 0 m 9 m 4 m 0 m 0 m 0 m 0 m m 0 m 0 m 0 m m 3 m 0 m 0 m 8 VAV kylkassett (ställdon) IQAZ-3 8 m 44 m m 66 m m 333 m 9 Rumsregulator STRA- 04/4/4 4 m m 55 m 83 m m 66 m m 4 m 55 m 83 m m 0 m 7 m 4 m 0 m 0 m 0 m 0 m 0 m 0 m Fläkt Woods 9489 SE Vi förbehåller oss rätten att utföra ändringar av tekniska data.

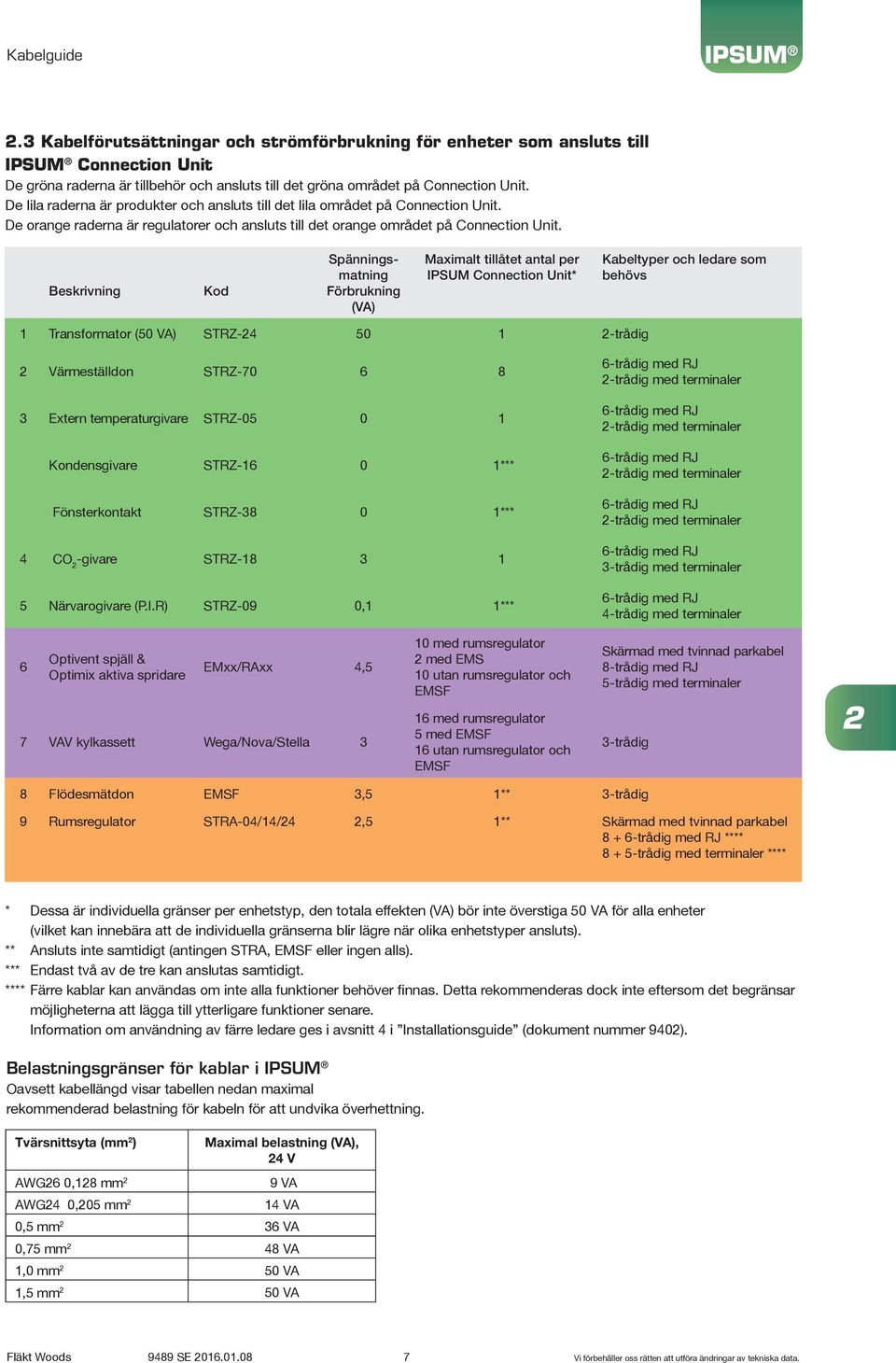

7 .3 Kabelförutsättningar och strömförbrukning för enheter som ansluts till Connection Unit De gröna raderna är tillbehör och ansluts till det gröna området på Connection Unit. De lila raderna är produkter och ansluts till det lila området på Connection Unit. De orange raderna är regulatorer och ansluts till det orange området på Connection Unit. Beskrivning Kod Spänningsmatning Förbrukning (VA) Maximalt tillåtet antal per IPSUM Connection Unit* Kabeltyper och ledare som behövs Transformator (50 VA) STRZ trådig Värmeställdon STRZ Extern temperaturgivare STRZ-05 0 Kondensgivare STRZ-6 0 *** Fönsterkontakt STRZ-38 0 *** 4 CO -givare STRZ Närvarogivare (P.I.R) STRZ-09 0, *** 6-trådig med RJ -trådig med terminaler 6-trådig med RJ -trådig med terminaler 6-trådig med RJ -trådig med terminaler 6-trådig med RJ -trådig med terminaler 6-trådig med RJ 3-trådig med terminaler 6-trådig med RJ 4-trådig med terminaler 6 Optivent spjäll & Optimix aktiva spridare EMxx/RAxx 4,5 7 VAV kylkassett Wega/Nova/Stella 3 0 med rumsregulator med EMS 0 utan rumsregulator och EMSF 6 med rumsregulator 5 med EMSF 6 utan rumsregulator och EMSF Skärmad med tvinnad parkabel 8-trådig med RJ 5-trådig med terminaler 3-trådig 8 Flödesmätdon EMSF 3,5 ** 3-trådig 9 Rumsregulator STRA-04/4/4,5 ** Skärmad med tvinnad parkabel trådig med RJ **** trådig med terminaler **** * Dessa är individuella gränser per enhetstyp, den totala effekten (VA) bör inte överstiga 50 VA för alla enheter (vilket kan innebära att de individuella gränserna blir lägre när olika enhetstyper ansluts). ** Ansluts inte samtidigt (antingen STRA, EMSF eller ingen alls). *** Endast två av de tre kan anslutas samtidigt. **** Färre kablar kan användas om inte alla funktioner behöver finnas. Detta rekommenderas dock inte eftersom det begränsar möjligheterna att lägga till ytterligare funktioner senare. Information om användning av färre ledare ges i avsnitt 4 i Installationsguide (dokument nummer 940). Belastningsgränser för kablar i Oavsett kabellängd visar tabellen nedan maximal rekommenderad belastning för kabeln för att undvika överhettning. Tvärsnittsyta (mm ) Maximal belastning (VA), 4 V AWG6 0,8 mm 9 VA AWG4 0,05 mm 4 VA 0,5 mm 36 VA 0,75 mm 48 VA,0 mm 50 VA,5 mm 50 VA Fläkt Woods 9489 SE Vi förbehåller oss rätten att utföra ändringar av tekniska data.

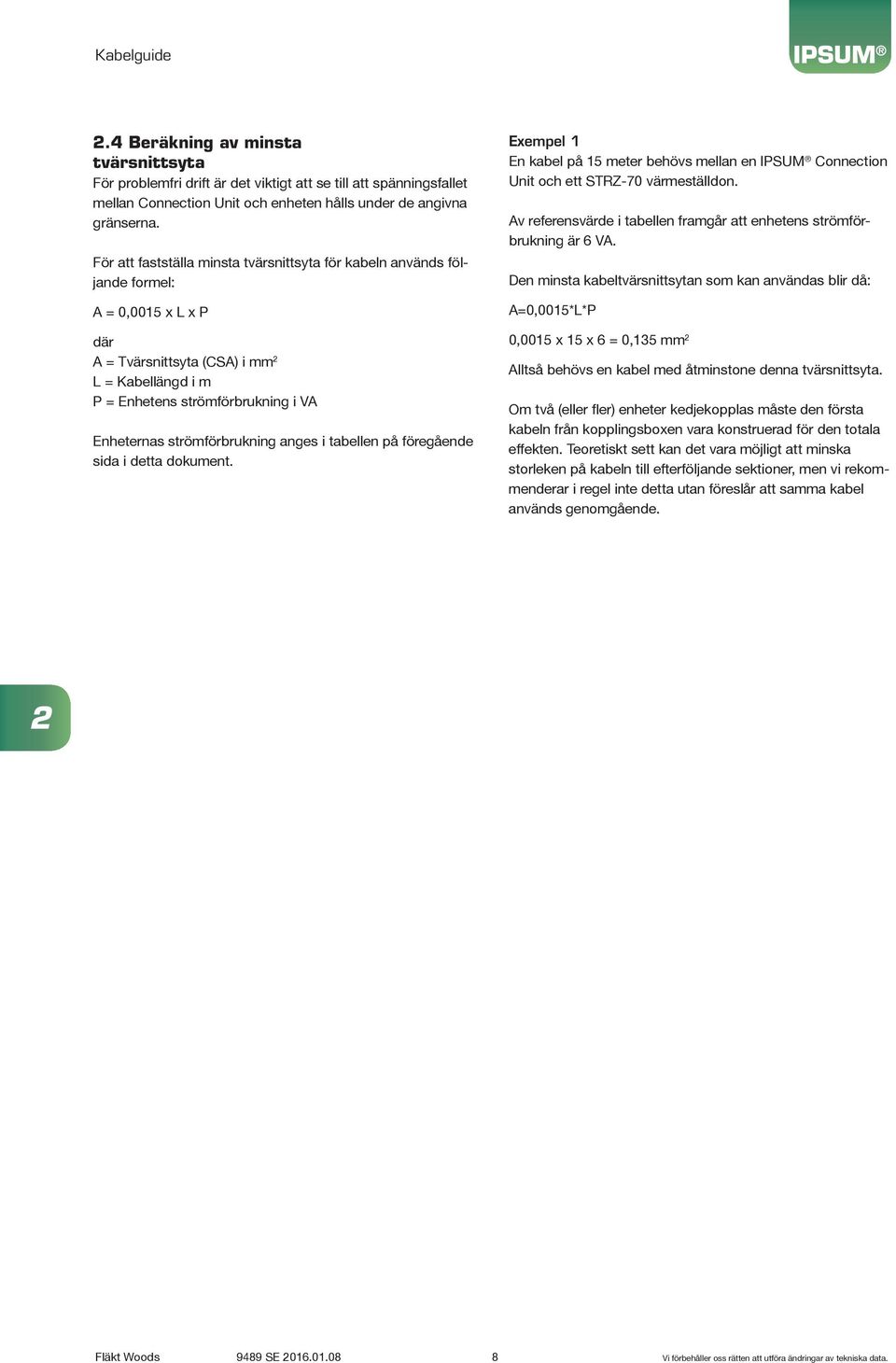

8 .4 Beräkning av minsta tvärsnittsyta För problemfri drift är det viktigt att se till att spänningsfallet mellan Connection Unit och enheten hålls under de angivna gränserna. För att fastställa minsta tvärsnittsyta för kabeln används följande formel: A = 0,005 x L x P där A = Tvärsnittsyta (CSA) i mm L = Kabellängd i m P = Enhetens strömförbrukning i VA Enheternas strömförbrukning anges i tabellen på föregående sida i detta dokument. Exempel En kabel på 5 meter behövs mellan en Connection Unit och ett STRZ-70 värmeställdon. Av referensvärde i tabellen framgår att enhetens strömförbrukning är 6 VA. Den minsta kabeltvärsnittsytan som kan användas blir då: A=0,005*L*P 0,005 x 5 x 6 = 0,35 mm Alltså behövs en kabel med åtminstone denna tvärsnittsyta. Om två (eller fler) enheter kedjekopplas måste den första kabeln från kopplingsboxen vara konstruerad för den totala effekten. Teoretiskt sett kan det vara möjligt att minska storleken på kabeln till efterföljande sektioner, men vi rekommenderar i regel inte detta utan föreslår att samma kabel används genomgående. Fläkt Woods 9489 SE Vi förbehåller oss rätten att utföra ändringar av tekniska data.

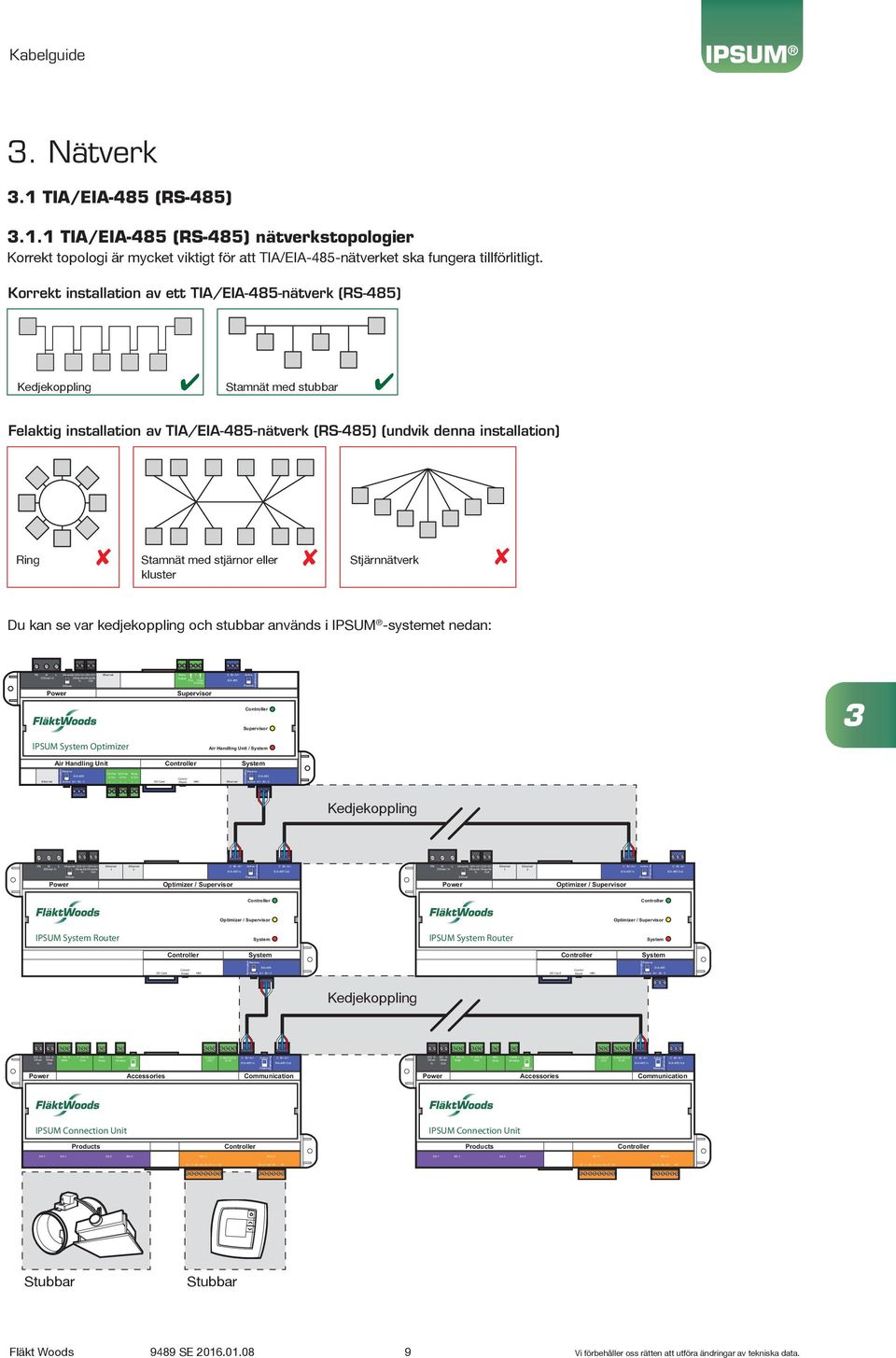

9 3. Nätverk 3. TIA/ (RS-485) 3.. TIA/ (RS-485) nätverkstopologier Korrekt topologi är mycket viktigt för att TIA/-nätverket ska fungera tillförlitligt. Korrekt installation av ett TIA/-nätverk (RS-485) Kedjekoppling Stamnät med stubbar Felaktig installation av TIA/-nätverk (RS-485) (undvik denna installation) Ring Stamnät med stjärnor eller kluster Stjärnnätverk Du kan se var kedjekoppling och stubbar används i -systemet nedan: PE N L 4vac/dc GO/-G/+ GO/-G/+ Ethernet Alarm C 30vac/ In 4vac/dc 4vac/dc Output Fire Free Cooling 30vac Supervisor Supervisor IPSUM Optimizer Air Handling Unit / 3 Air Handling Unit SA Fan EA Fan Temp 0-0v 0-0v 0-0v Ethernet A/+ B/- C SD Card Reset HMI Ethernet A/+ B/- C Kedjekoppling PE N L 4vac/dc GO/-G/+GO/-G/+ Ethernet 30vac/ In 4vac/dc 4vac/dc 30vac Ethernet In Out PE N L 4vac/dc GO/-G/+GO/-G/+ Ethernet 30vac/ In 4vac/dc 4vac/dc 30vac Ethernet In Out IPSUM Router IPSUM Router SD Card Reset HMI A/+ B/- C A/+ B/- C SD Card Reset HMI Kedjekoppling GO G GO G Y GO G Y GOG Ext. 4vac 4vac Heat Cool Temp Cond. / Cond. Y GO G CN/O GO G CO P.I.R In Out GO G GO G Y GO G Y GOG Ext. 4vac 4vac Heat Cool Temp Cond. / Cond. Y GO G CN/O GO G CO P.I.R In Out Accessories Communication Accessories Communication IPSUM Connection Unit IPSUM Connection Unit Products Products SA EA SA EA RC: RC: SA EA SA EA RC: RC: Stubbar Stubbar Fläkt Woods 9489 SE Vi förbehåller oss rätten att utföra ändringar av tekniska data.
10 3.. Kablage mellan Optimizer och Connection Unit TIA/ (RS-485), light mode PE N L 4vac/dc GO/-G/+ GO/-G/+ Ethernet Alarm C 30vac/ In 4vac/dc 4vac/dc Output Fire Free Cooling 30vac Supervisor Supervisor IPSUM Optimizer Air Handling Unit / Air Handling Unit SA Fan EA Fan Temp 0-0v 0-0v 0-0v Ethernet A/+ B/- C SD Card Reset HMI Ethernet A/+ B/- C GO G GO G Y GO G Y GOG Ext. 4vac 4vac Heat Cool Temp Cond. / Cond. Y GO G CN/O GO G CO P.I.R In Out GO G GO G Y GO G Y GOG Ext. 4vac 4vac Heat Cool Temp Cond. / Cond. Y GO G CN/O GO G CO P.I.R In Out Accessories Communication Accessories Communication IPSUM Connection Unit IPSUM Connection Unit Products Products SA EA SA EA RC: RC: SA EA SA EA RC: RC: Anslutningarna görs A/+ till A/+, B/- till B/- och C till C. Maximal total kabellängd från Optimizer till sista Connection Unit är 000 meter. DIP-brytaren för terminering ska vara Aktiv på Optimizer och på den sist placerade Connection Unit, med alla övriga Connection Unit inställda på Passiv. Maximalt antal Connection Unit som kan anslutas till Optimizer är 30 (baserat på x STRAoch x Optivent-/Optimix-produkter per Connection Unit) Kablage mellan Optimizer och Router TIA/ (RS-485), full mode PE N L 4vac/dc GO/-G/+ GO/-G/+ Ethernet Alarm C 30vac/ In 4vac/dc 4vac/dc Output Fire Free Cooling 30vac Supervisor Supervisor IPSUM Optimizer Air Handling Unit / Air Handling Unit SA Fan EA Fan Temp 0-0v 0-0v 0-0v Ethernet A/+ B/- C SD Card Reset HMI Ethernet A/+ B/- C PE N L 4vac/dc GO/- G/+GO/-G/+ Ethernet 30vac/ In 4vac/dc 4vac/dc 30vac Ethernet In Out PE N L 4vac/dc GO/- G/+GO/-G/+ Ethernet 30vac/ In 4vac/dc 4vac/dc 30vac Ethernet In Out IPSUM Router IPSUM Router SD Card Reset HMI A/+ B/- C A/+ B/- C SD Card Reset HMI Anslutningarna görs A/+ till A/+, B/- till B/- och C till C. Maximal total kabellängd från Optimizer till sista Router är 000 meter. DIP-brytaren för terminering ska vara Aktiv på Optimizer och på den sist placerade Routern, med alla övriga Router inställda på Passiv. Maximalt antal Router som kan anslutas till Optimizer är 30 (kombinerat genom TIA/ (RS-485), Ethernet Privat eller Ethernet Delat). Fläkt Woods 9489 SE Vi förbehåller oss rätten att utföra ändringar av tekniska data.

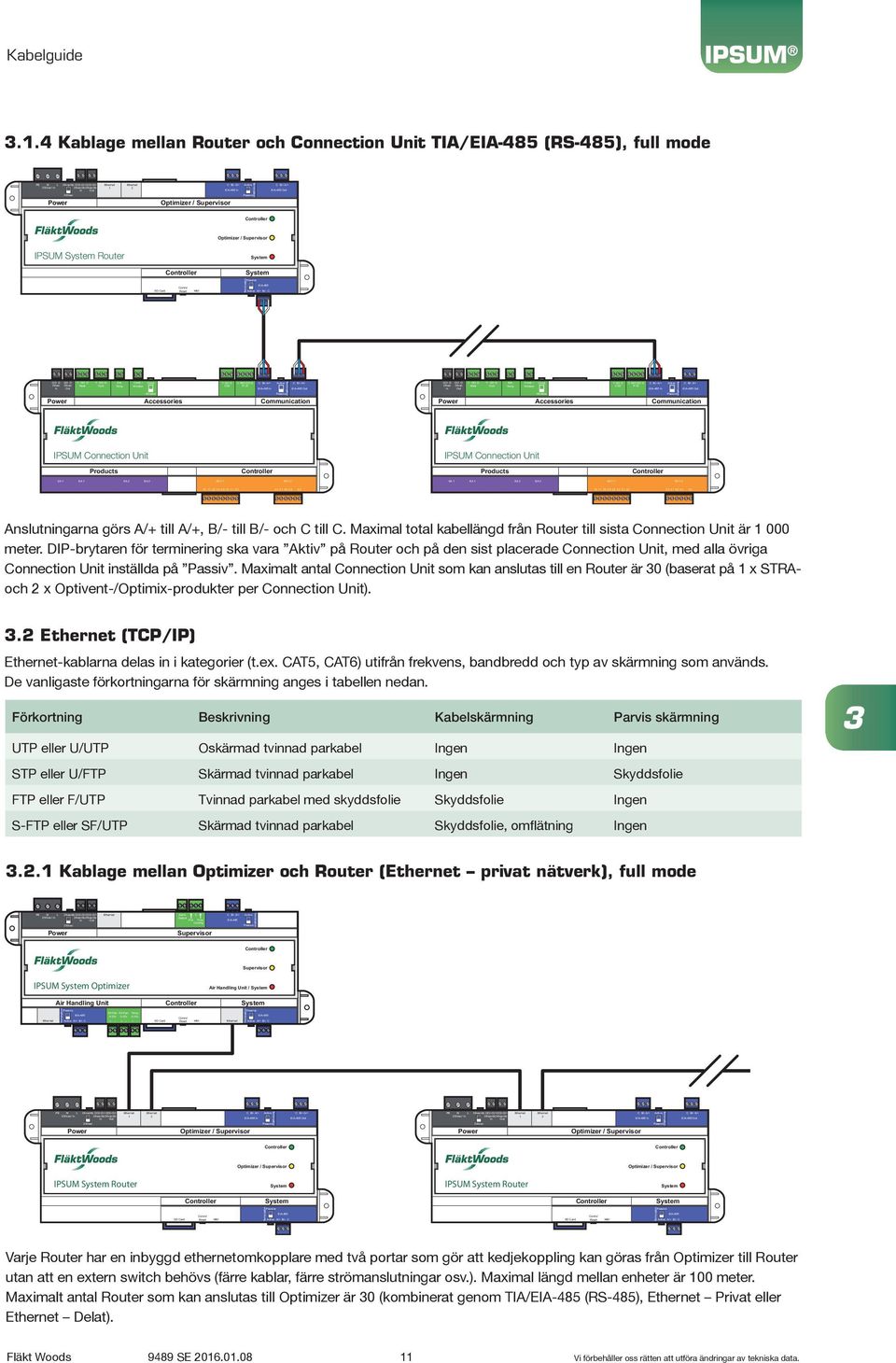

11 3..4 Kablage mellan Router och Connection Unit TIA/ (RS-485), full mode PE N L 4vac/dc GO/-G/+GO/-G/+ Ethernet 30vac/ In 4vac/dc 4vac/dc 30vac Ethernet In Out IPSUM Router SD Card Reset HMI A/+ B/- C GO G GO G Y GO G Y GOG Ext. 4vac 4vac Heat Cool Temp Cond. / Cond. Y GO G CN/O GO G CO P.I.R In Out GO G GO G Y GO G Y GOG Ext. 4vac 4vac Heat Cool Temp Cond. / Cond. Y GO G CN/O GO G CO P.I.R In Out Accessories Communication Accessories Communication IPSUM Connection Unit IPSUM Connection Unit Products Products SA EA SA EA RC: RC: SA EA SA EA RC: RC: Anslutningarna görs A/+ till A/+, B/- till B/- och C till C. Maximal total kabellängd från Router till sista Connection Unit är 000 meter. DIP-brytaren för terminering ska vara Aktiv på Router och på den sist placerade Connection Unit, med alla övriga Connection Unit inställda på Passiv. Maximalt antal Connection Unit som kan anslutas till en Router är 30 (baserat på x STRAoch x Optivent-/Optimix-produkter per Connection Unit). 3. Ethernet (TCP/IP) Ethernet-kablarna delas in i kategorier (t.ex. CAT5, CAT6) utifrån frekvens, bandbredd och typ av skärmning som används. De vanligaste förkortningarna för skärmning anges i tabellen nedan. Förkortning Beskrivning Kabelskärmning Parvis skärmning UTP eller U/UTP Oskärmad tvinnad parkabel Ingen Ingen STP eller U/FTP Skärmad tvinnad parkabel Ingen Skyddsfolie FTP eller F/UTP Tvinnad parkabel med skyddsfolie Skyddsfolie Ingen S-FTP eller SF/UTP Skärmad tvinnad parkabel Skyddsfolie, omflätning Ingen Kablage mellan Optimizer och Router (Ethernet privat nätverk), full mode PE N L 4vac/dc GO/-G/+ GO/-G/+ Ethernet Alarm C 30vac/ In 4vac/dc 4vac/dc Output Fire Free Cooling 30vac Supervisor Supervisor IPSUM Optimizer Air Handling Unit / Air Handling Unit SA Fan EA Fan Temp 0-0v 0-0v 0-0v Ethernet A/+ B/- C SD Card Reset HMI Ethernet A/+ B/- C PE N L 4vac/dc GO/- G/+GO/-G/+ Ethernet 30vac/ In 4vac/dc 4vac/dc 30vac Ethernet In Out PE N L 4vac/dc GO/-G/+GO/-G/+ Ethernet 30vac/ In 4vac/dc 4vac/dc 30vac Ethernet In Out IPSUM Router IPSUM Router SD Card Reset HMI A/+ B/- C A/+ B/- C SD Card Reset HMI Varje Router har en inbyggd ethernetomkopplare med två portar som gör att kedjekoppling kan göras från Optimizer till Router utan att en extern switch behövs (färre kablar, färre strömanslutningar osv.). Maximal längd mellan enheter är 00 meter. Maximalt antal Router som kan anslutas till Optimizer är 30 (kombinerat genom TIA/ (RS-485), Ethernet Privat eller Ethernet Delat). Fläkt Woods 9489 SE Vi förbehåller oss rätten att utföra ändringar av tekniska data.

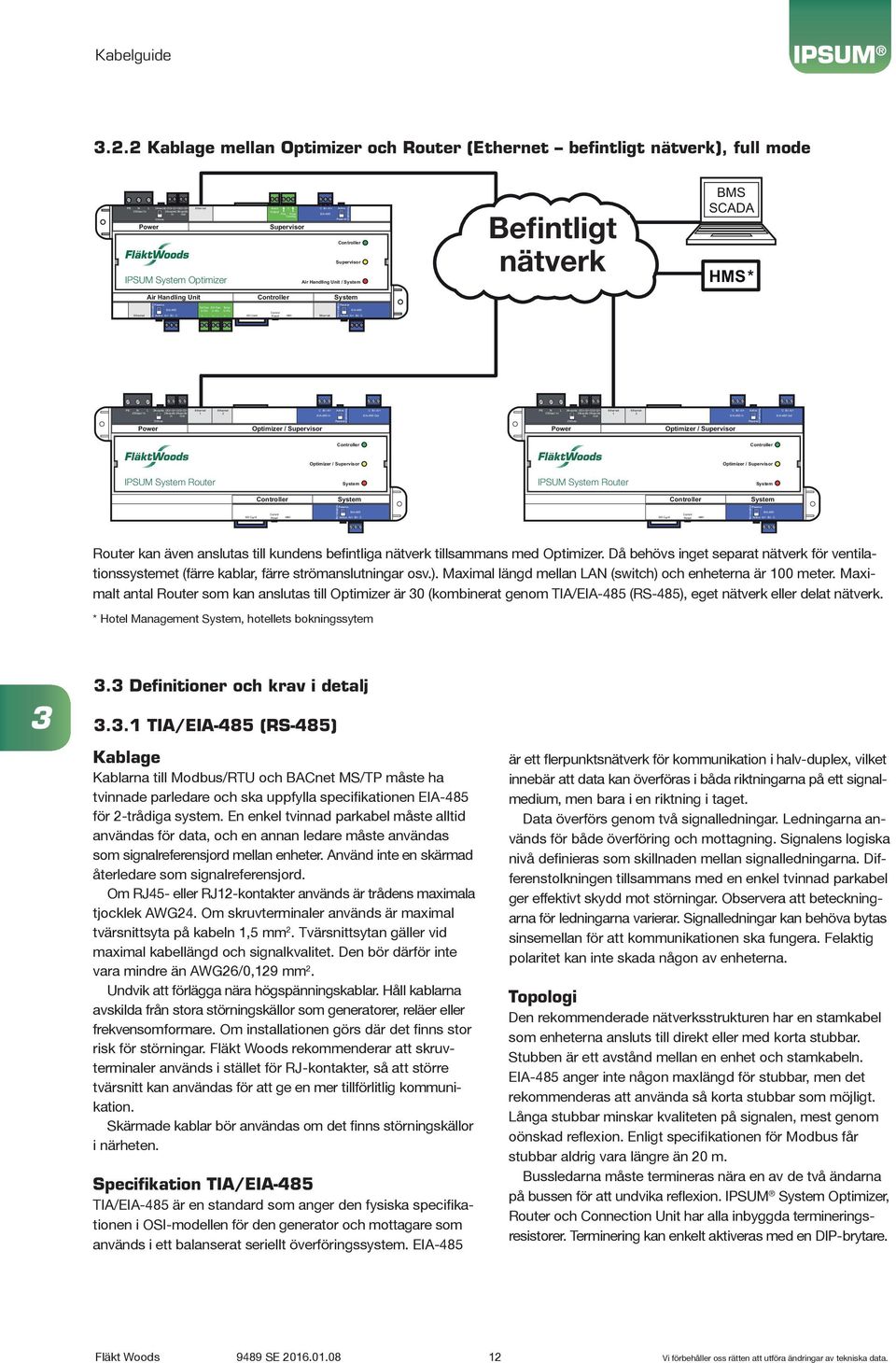

12 3.. Kablage mellan Optimizer och Router (Ethernet befintligt nätverk), full mode PE N L 4vac/dc GO/-G/+ GO/-G/+ Ethernet Alarm C 30vac/ In 4vac/dc 4vac/dc Output Fire Free Cooling 30vac Supervisor Supervisor IPSUM Optimizer Air Handling Unit / Air Handling Unit SA Fan EA Fan Temp 0-0v 0-0v 0-0v Ethernet A/+ B/- C SD Card Reset HMI Ethernet A/+ B/- C Befintligt Client s ethernet nätverk BMS SCADA HMS* PE N L 4vac/dc GO/- G/+GO/-G/+ Ethernet 30vac/ In 4vac/dc 4vac/dc 30vac Ethernet In Out PE N L 4vac/dc GO/- G/+GO/-G/+ Ethernet 30vac/ In 4vac/dc4vac/dc 30vac Ethernet In Out IPSUM Router IPSUM Router SD Card Reset HMI SD Card Reset HMI A/+ B/- C A/+ B/- C Router kan även anslutas till kundens befintliga nätverk tillsammans med Optimizer. Då behövs inget separat nätverk för ventilationssystemet (färre kablar, färre strömanslutningar osv.). Maximal längd mellan LAN (switch) och enheterna är 00 meter. Maximalt antal Router som kan anslutas till Optimizer är 30 (kombinerat genom TIA/ (RS-485), eget nätverk eller delat nätverk. * Hotel Management, hotellets bokningssytem Definitioner och krav i detalj 3.3. TIA/ (RS-485) Kablage Kablarna till Modbus/RTU och BACnet MS/TP måste ha tvinnade parledare och ska uppfylla specifikationen för -trådiga system. En enkel tvinnad parkabel måste alltid användas för data, och en annan ledare måste användas som signalreferensjord mellan enheter. Använd inte en skärmad återledare som signalreferensjord. Om RJ45- eller RJ-kontakter används är trådens maximala tjocklek AWG4. Om skruvterminaler används är maximal tvärsnittsyta på kabeln,5 mm. Tvärsnittsytan gäller vid maximal kabellängd och signalkvalitet. Den bör därför inte vara mindre än AWG6/0,9 mm. Undvik att förlägga nära högspänningskablar. Håll kablarna avskilda från stora störningskällor som generatorer, reläer eller frekvensomformare. Om installationen görs där det finns stor risk för störningar. Fläkt Woods rekommenderar att skruvterminaler används i stället för RJ-kontakter, så att större tvärsnitt kan användas för att ge en mer tillförlitlig kommunikation. Skärmade kablar bör användas om det finns störningskällor i närheten. Specifikation TIA/ TIA/ är en standard som anger den fysiska specifikationen i OSI-modellen för den generator och mottagare som används i ett balanserat seriellt överföringssystem. är ett flerpunktsnätverk för kommunikation i halv-duplex, vilket innebär att data kan överföras i båda riktningarna på ett signalmedium, men bara i en riktning i taget. Data överförs genom två signalledningar. Ledningarna används för både överföring och mottagning. Signalens logiska nivå definieras som skillnaden mellan signalledningarna. Differenstolkningen tillsammans med en enkel tvinnad parkabel ger effektivt skydd mot störningar. Observera att beteckningarna för ledningarna varierar. Signalledningar kan behöva bytas sinsemellan för att kommunikationen ska fungera. Felaktig polaritet kan inte skada någon av enheterna. Topologi Den rekommenderade nätverksstrukturen har en stamkabel som enheterna ansluts till direkt eller med korta stubbar. Stubben är ett avstånd mellan en enhet och stamkabeln. anger inte någon maxlängd för stubbar, men det rekommenderas att använda så korta stubbar som möjligt. Långa stubbar minskar kvaliteten på signalen, mest genom oönskad reflexion. Enligt specifikationen för Modbus får stubbar aldrig vara längre än 0 m. Bussledarna måste termineras nära en av de två ändarna på bussen för att undvika reflexion. Optimizer, Router och Connection Unit har alla inbyggda termineringsresistorer. Terminering kan enkelt aktiveras med en DIP-brytare. Fläkt Woods 9489 SE Vi förbehåller oss rätten att utföra ändringar av tekniska data.

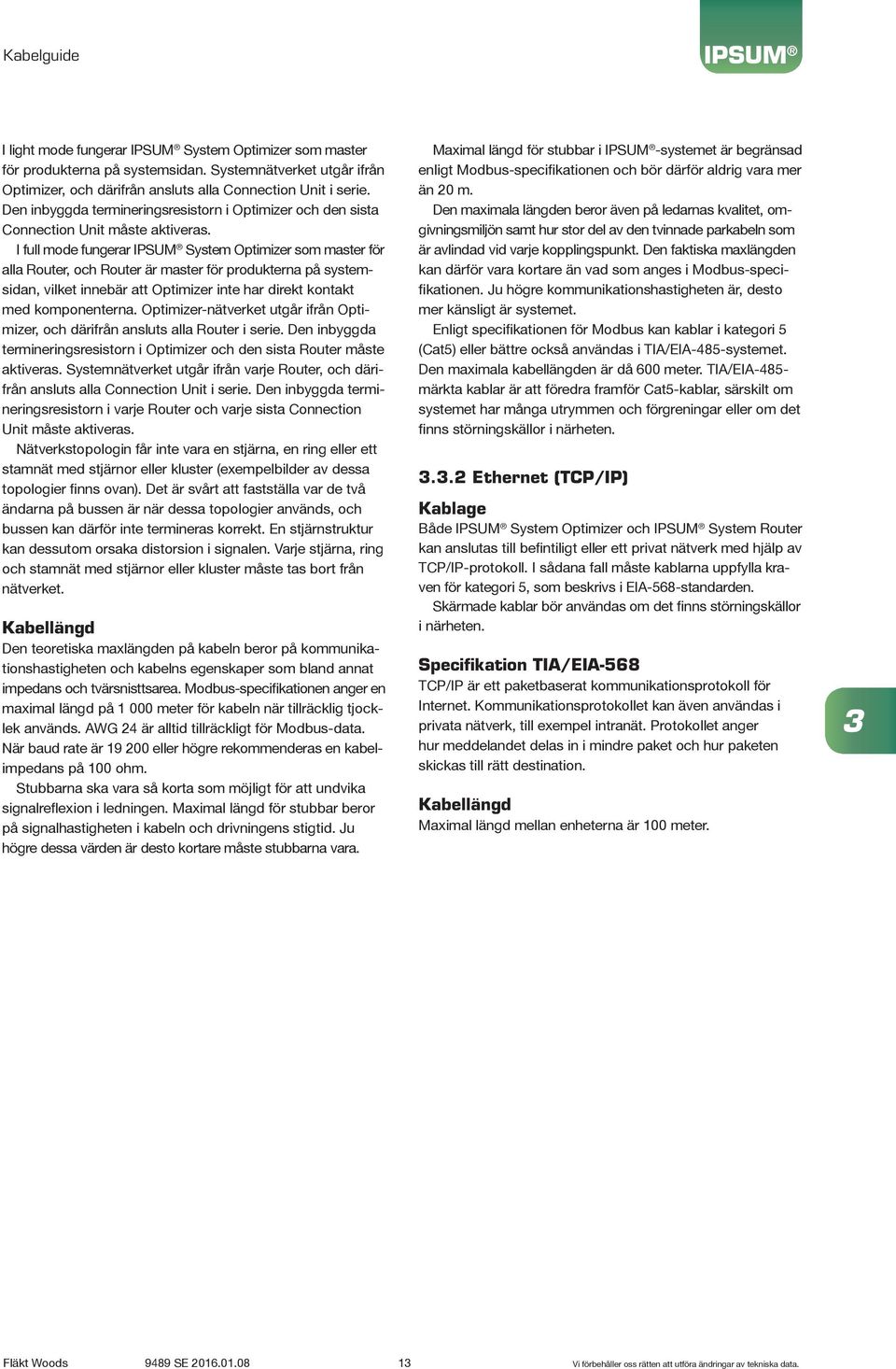

13 I light mode fungerar Optimizer som master för produkterna på systemsidan. nätverket utgår ifrån Optimizer, och därifrån ansluts alla Connection Unit i serie. Den inbyggda termineringsresistorn i Optimizer och den sista Connection Unit måste aktiveras. I full mode fungerar Optimizer som master för alla Router, och Router är master för produkterna på systemsidan, vilket innebär att Optimizer inte har direkt kontakt med komponenterna. Optimizer-nätverket utgår ifrån Optimizer, och därifrån ansluts alla Router i serie. Den inbyggda termineringsresistorn i Optimizer och den sista Router måste aktiveras. nätverket utgår ifrån varje Router, och därifrån ansluts alla Connection Unit i serie. Den inbyggda termineringsresistorn i varje Router och varje sista Connection Unit måste aktiveras. Nätverkstopologin får inte vara en stjärna, en ring eller ett stamnät med stjärnor eller kluster (exempelbilder av dessa topologier finns ovan). Det är svårt att fastställa var de två ändarna på bussen är när dessa topologier används, och bussen kan därför inte termineras korrekt. En stjärnstruktur kan dessutom orsaka distorsion i signalen. Varje stjärna, ring och stamnät med stjärnor eller kluster måste tas bort från nätverket. Kabellängd Den teoretiska maxlängden på kabeln beror på kommunikationshastigheten och kabelns egenskaper som bland annat impedans och tvärsnisttsarea. Modbus-specifikationen anger en maximal längd på 000 meter för kabeln när tillräcklig tjocklek används. AWG 4 är alltid tillräckligt för Modbus-data. När baud rate är 9 00 eller högre rekommenderas en kabelimpedans på 00 ohm. Stubbarna ska vara så korta som möjligt för att undvika signalreflexion i ledningen. Maximal längd för stubbar beror på signalhastigheten i kabeln och drivningens stigtid. Ju högre dessa värden är desto kortare måste stubbarna vara. Maximal längd för stubbar i -systemet är begränsad enligt Modbus-specifikationen och bör därför aldrig vara mer än 0 m. Den maximala längden beror även på ledarnas kvalitet, omgivningsmiljön samt hur stor del av den tvinnade parkabeln som är avlindad vid varje kopplingspunkt. Den faktiska maxlängden kan därför vara kortare än vad som anges i Modbus-specifikationen. Ju högre kommunikationshastigheten är, desto mer känsligt är systemet. Enligt specifikationen för Modbus kan kablar i kategori 5 (Cat5) eller bättre också användas i TIA/-systemet. Den maximala kabellängden är då 600 meter. TIA/- märkta kablar är att föredra framför Cat5-kablar, särskilt om systemet har många utrymmen och förgreningar eller om det finns störningskällor i närheten Ethernet (TCP/IP) Kablage Både Optimizer och Router kan anslutas till befintiligt eller ett privat nätverk med hjälp av TCP/IP-protokoll. I sådana fall måste kablarna uppfylla kraven för kategori 5, som beskrivs i EIA-568-standarden. Skärmade kablar bör användas om det finns störningskällor i närheten. Specifikation TIA/EIA-568 TCP/IP är ett paketbaserat kommunikationsprotokoll för Internet. Kommunikationsprotokollet kan även användas i privata nätverk, till exempel intranät. Protokollet anger hur meddelandet delas in i mindre paket och hur paketen skickas till rätt destination. Kabellängd Maximal längd mellan enheterna är 00 meter. 3 Fläkt Woods 9489 SE Vi förbehåller oss rätten att utföra ändringar av tekniska data.

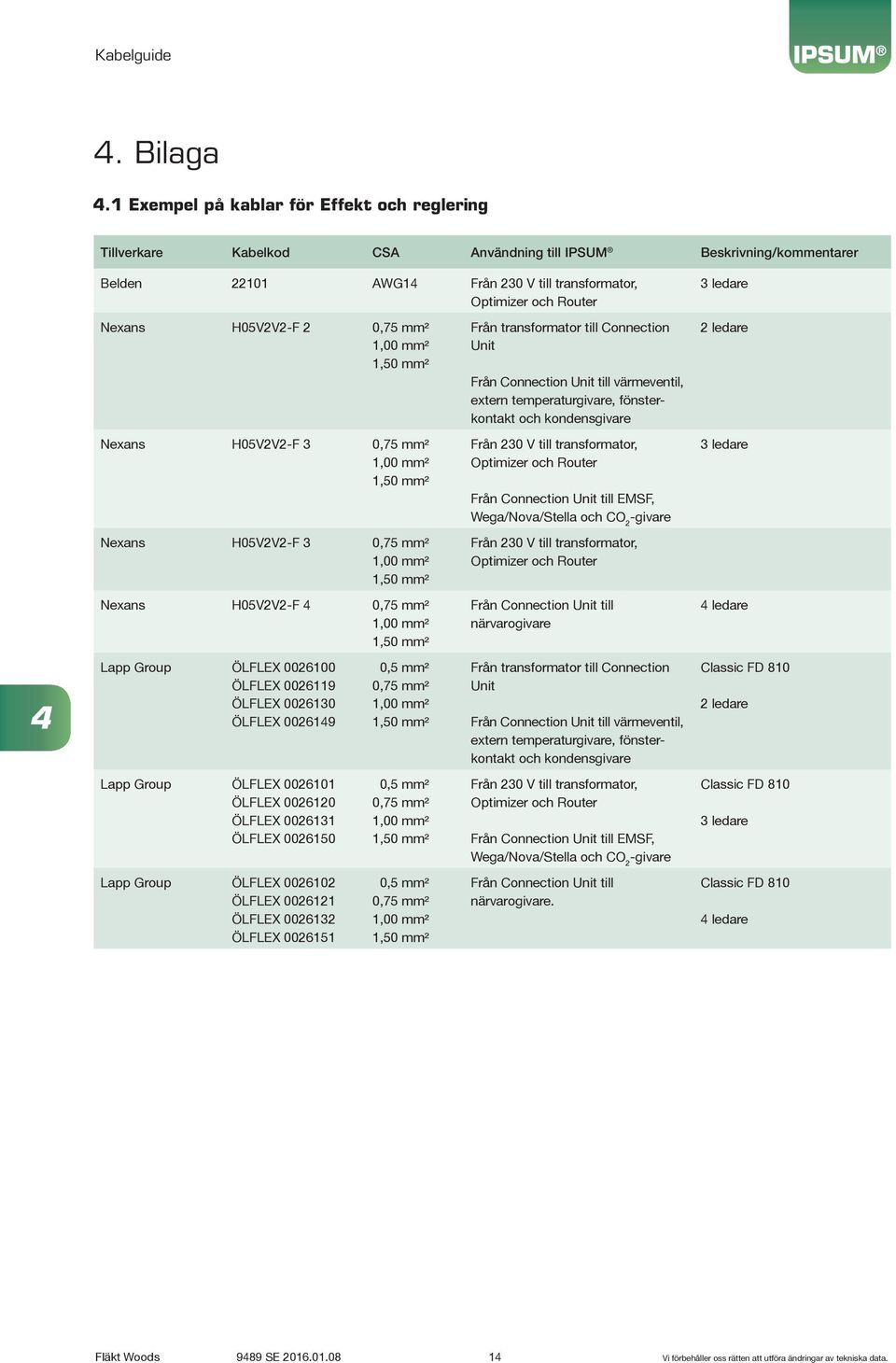

14 4. Bilaga 4. Exempel på kablar för Effekt och reglering Tillverkare Kabelkod CSA Användning till Beskrivning/kommentarer Belden 0 AWG4 Från 30 V till transformator, Optimizer och Router 3 ledare Nexans H05VV-F 0,75 mm²,00 mm²,50 mm² Från transformator till Connection Unit Från Connection Unit till värmeventil, extern temperaturgivare, fönsterkontakt och kondensgivare ledare Nexans H05VV-F 3 0,75 mm²,00 mm²,50 mm² Från 30 V till transformator, Optimizer och Router Från Connection Unit till EMSF, Wega/Nova/Stella och CO -givare 3 ledare Nexans H05VV-F 3 0,75 mm²,00 mm²,50 mm² Från 30 V till transformator, Optimizer och Router Nexans H05VV-F 4 0,75 mm²,00 mm²,50 mm² Från Connection Unit till närvarogivare 4 ledare 4 Lapp Group ÖLFLEX ÖLFLEX 0069 ÖLFLEX ÖLFLEX ,5 mm² 0,75 mm²,00 mm²,50 mm² Från transformator till Connection Unit Från Connection Unit till värmeventil, extern temperaturgivare, fönsterkontakt och kondensgivare Classic FD 80 ledare Lapp Group ÖLFLEX 0060 ÖLFLEX 0060 ÖLFLEX 0063 ÖLFLEX ,5 mm² 0,75 mm²,00 mm²,50 mm² Från 30 V till transformator, Optimizer och Router Från Connection Unit till EMSF, Wega/Nova/Stella och CO -givare Classic FD 80 3 ledare Lapp Group ÖLFLEX 0060 ÖLFLEX 006 ÖLFLEX 0063 ÖLFLEX ,5 mm² 0,75 mm²,00 mm²,50 mm² Från Connection Unit till närvarogivare. Classic FD 80 4 ledare Fläkt Woods 9489 SE Vi förbehåller oss rätten att utföra ändringar av tekniska data.
15 4. Exempel på kablar för TIA/ (RS485) Partvinnad kabel måste användas till datakablar. Några välkända kabeltillverkare är Alpha Wire, Batt Cables, Belden, Draka, Nexans och Lapp Kabel. Nedan ges vissa kabelfakta som snabbreferens. Tillverkare Kabelkod CSA Beskrivning/kommentarer Belden AWG partvinnade, isolering av polyetylen. Belden 306A AWG partvinnade + ledare, Datalene-isolering. Belden 307A AWG partvinnade, Datalene-isolering. Batt Cables AWG partvinnade, isolering av polyetylen. Batt Cables 94 4 AWG partvinnade, isolering av polyetylen. LSZH Alpha Wire 6455 AWG partvinnade, isolering av HDPE-skumplast. Nexans TRONIC-CY-TP (LiYCY-TP) xx0,5 0,5 mm partvinnade, isolering av PVC Draka NOMAK xx0,5+0,5 0,5 mm partvinnade, isolering av PVC Draka Datajamak x(+)x0,4 0,4 mm partvinnade, isolering av PVC Lapp Kabel UNITRONIC x0, 0, mm partvinnade, isolering av PVC Användbara länkar Belden 4 Batt Cables Alpha Wire Nexans Lapp Kabel Fläkt Woods 9489 SE Vi förbehåller oss rätten att utföra ändringar av tekniska data.

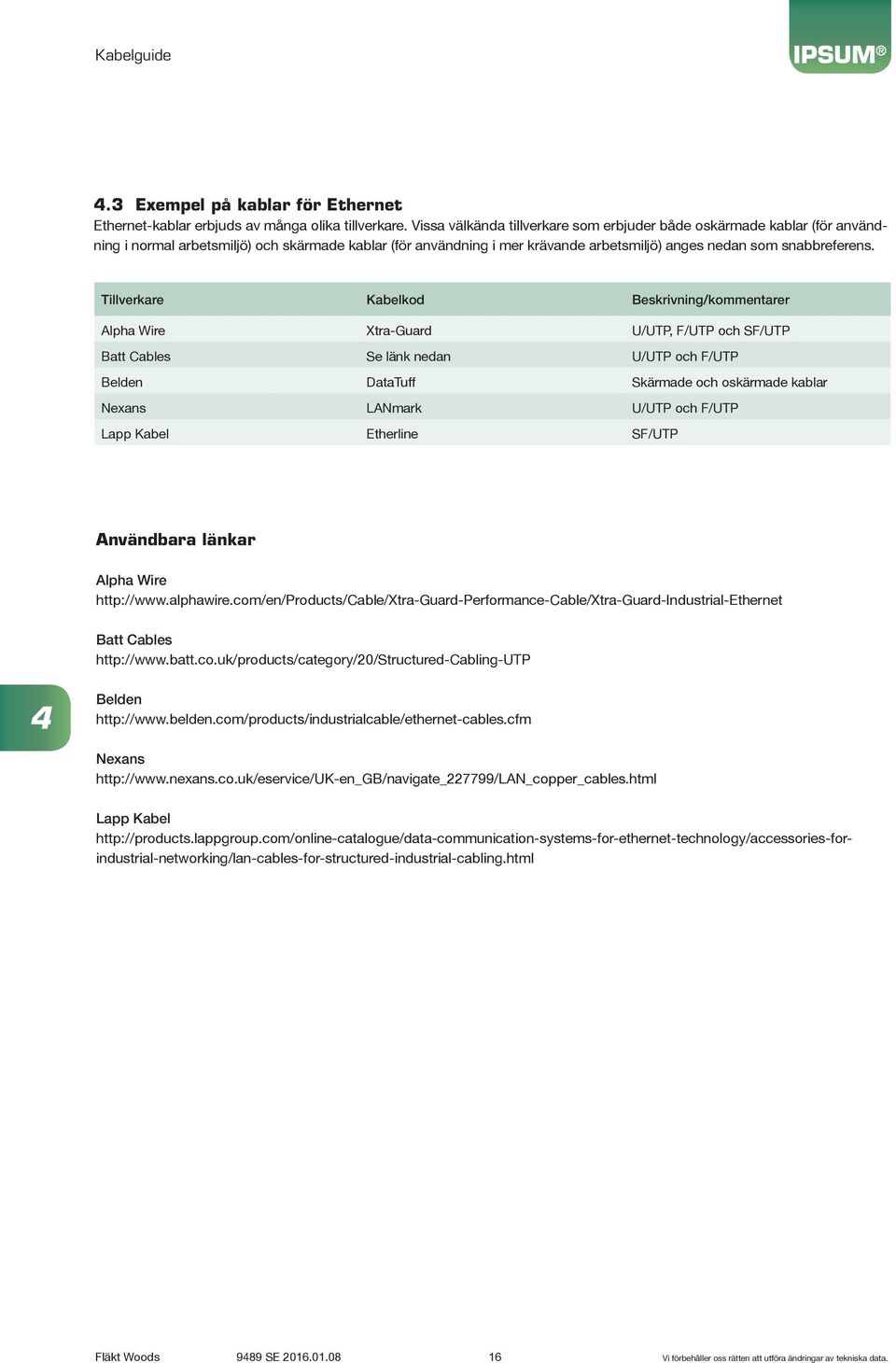

16 4.3 Exempel på kablar för Ethernet Ethernet-kablar erbjuds av många olika tillverkare. Vissa välkända tillverkare som erbjuder både oskärmade kablar (för användning i normal arbetsmiljö) och skärmade kablar (för användning i mer krävande arbetsmiljö) anges nedan som snabbreferens. Tillverkare Kabelkod Beskrivning/kommentarer Alpha Wire Xtra-Guard U/UTP, F/UTP och SF/UTP Batt Cables Se länk nedan U/UTP och F/UTP Belden DataTuff Skärmade och oskärmade kablar Nexans LANmark U/UTP och F/UTP Lapp Kabel Etherline SF/UTP Användbara länkar Alpha Wire Batt Cables 4 Belden Nexans 4 Lapp Kabel Fläkt Woods 9489 SE Vi förbehåller oss rätten att utföra ändringar av tekniska data.

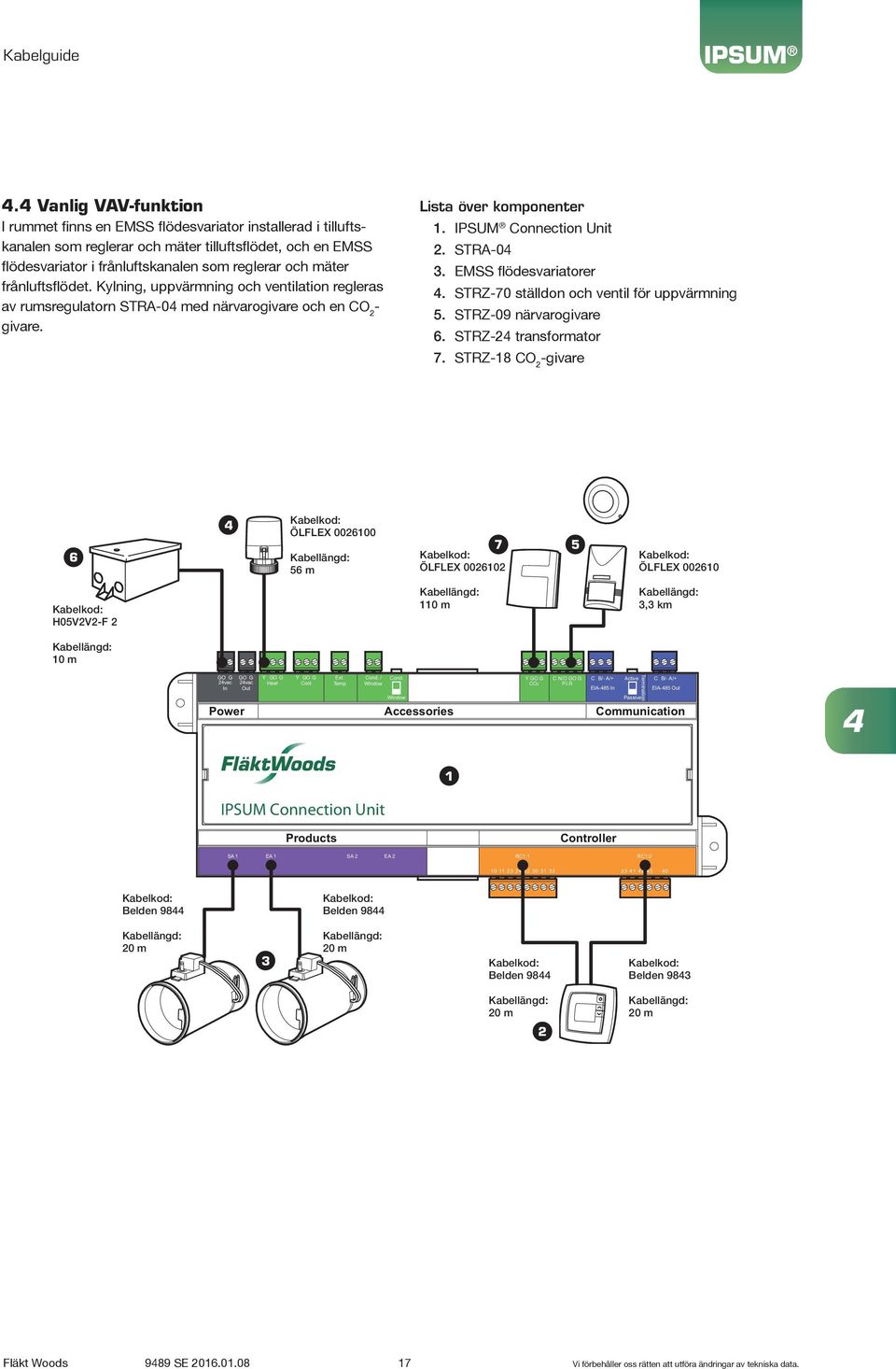

17 4.4 Vanlig VAV-funktion I rummet finns en EMSS flödesvariator installerad i tilluftskanalen som reglerar och mäter tilluftsflödet, och en EMSS flödesvariator i frånluftskanalen som reglerar och mäter frånluftsflödet. Kylning, uppvärmning och ventilation regleras av rumsregulatorn STRA-04 med närvarogivare och en CO - givare. Lista över komponenter. Connection Unit. STRA EMSS flödesvariatorer 4. STRZ-70 ställdon och ventil för uppvärmning 5. STRZ-09 närvarogivare 6. STRZ-4 transformator 7. STRZ-8 CO -givare 6 4 ÖLFLEX m 7 5 ÖLFLEX 0060 ÖLFLEX 0060 H05VV-F 0 m 3,3 km 0 m GO G GO G Y GO G Y GOG Ext. 4vac 4vac Heat Cool Temp Cond. / Cond. Accessories Y GO G CO CN/O GO G P.I.R In Out Communication 4 IPSUM Connection Unit Products SA EA SA EA RC: RC: Belden 9844 Belden m 3 0 m Belden 9844 Belden m 0 m Fläkt Woods 9489 SE Vi förbehåller oss rätten att utföra ändringar av tekniska data.

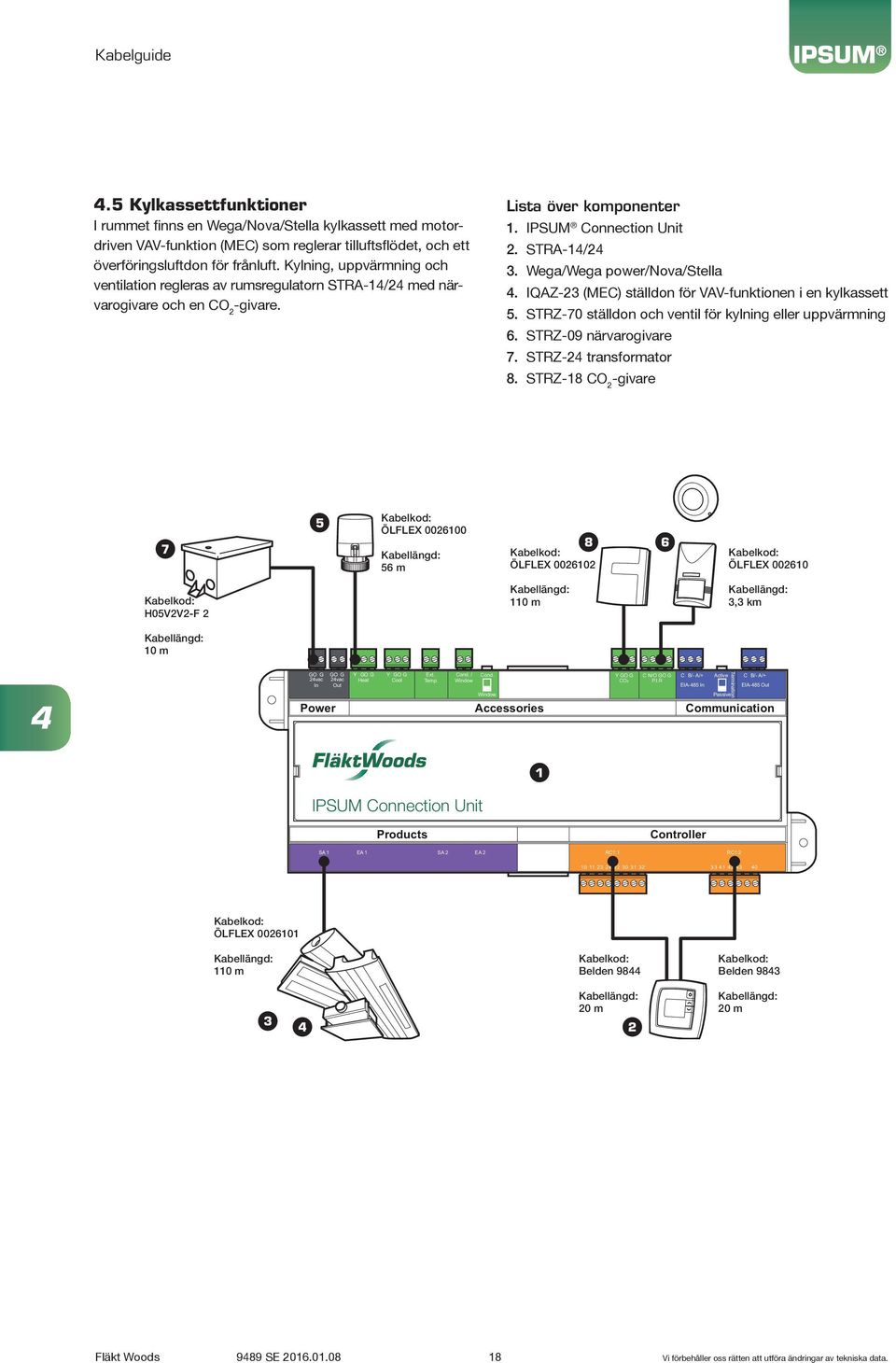

18 4.5 Kylkassettfunktioner I rummet finns en Wega/Nova/Stella kylkassett med motordriven VAV-funktion (MEC) som reglerar tilluftsflödet, och ett överföringsluftdon för frånluft. Kylning, uppvärmning och ventilation regleras av rumsregulatorn STRA-4/4 med närvarogivare och en CO -givare. Lista över komponenter. Connection Unit. STRA-4/4 3. Wega/Wega power/nova/stella 4. IQAZ-3 (MEC) ställdon för VAV-funktionen i en kylkassett 5. STRZ-70 ställdon och ventil för kylning eller uppvärmning 6. STRZ-09 närvarogivare 7. STRZ-4 transformator 8. STRZ-8 CO -givare 7 5 ÖLFLEX m 8 6 ÖLFLEX 0060 ÖLFLEX 0060 H05VV-F 0 m 3,3 km 0 m 4 GO G GO G Y GO G Y GOG Ext. 4vac 4vac Heat Cool Temp Cond. / Cond. Accessories Y GO G CO CN/O GO G P.I.R In Out Communication IPSUM Connection Unit 4 Products SA EA SA EA RC: RC: ÖLFLEX m Belden 9844 Belden m 0 m Fläkt Woods 9489 SE Vi förbehåller oss rätten att utföra ändringar av tekniska data.

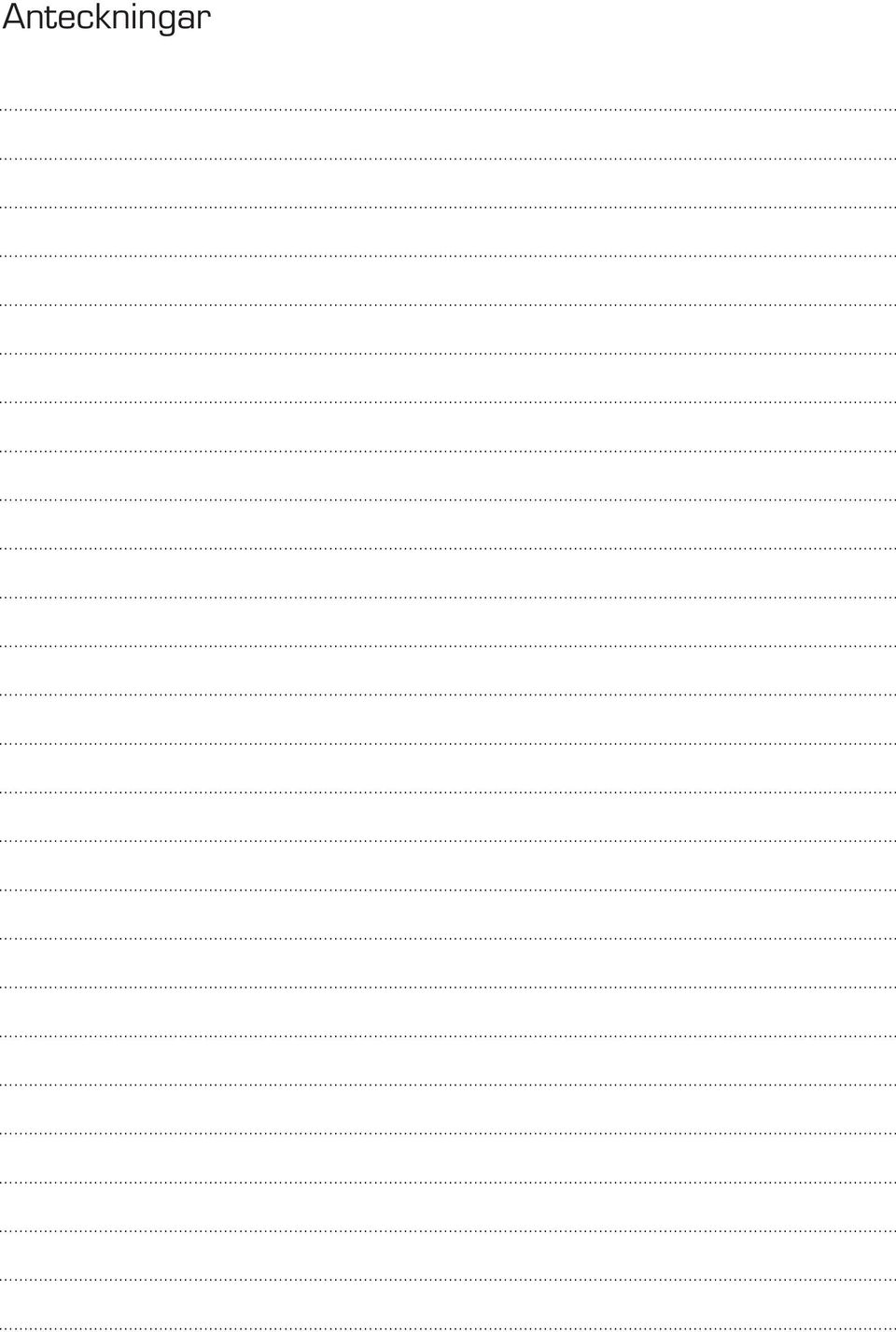

19 Anteckningar
20 FWG-IPSUM Kabelguide SE Copyright 05 Fläkt Woods Group WE BRING BETTER AIR TO LIFE IPSUM KABELGUIDE 9489 SE Med mer än hundra års historik av innovation och utveckling är Fläkt Woods en global marknadsledare inom ventilationslösningar och produkter. Vi är specialiserade på design och tillverkning av produkter och lösningar inom fläktar, luftbehandling, kanalsystem, flödeskontroll och luftdon/kylbafflar med fokus på inomhuskomfort och brandsäkerhet. Med närvaro i 65 länder och 5 säljkontor över hela Sverige så är vi i en unik position att vara en lokal leverantör och internationell partner i våra kunders projekt. Våra välkända varumäken, som SEMCO, eq, eq Prime, JM Aerofoil, Econet, Veloduct, Optivent, Optimix, Econovent och CleanVent är uppskattade av kunder över hela världen för sin energieffektivitet och höga kvalitet.» Besök för mer information eller kontakta ditt närmaste försäljningskontor. Luleå Skellefteå Umeå Sundsvall Falun Uppsala Västerås Stockholm Norr Stockholm Syd Karlstad Örebro Norrköping Jönköping Växjö Kalmar Göteborg Halmstad Malmö
