1 T3 Installationsväggs- och cisternteknik T3 Viega Eco Plus

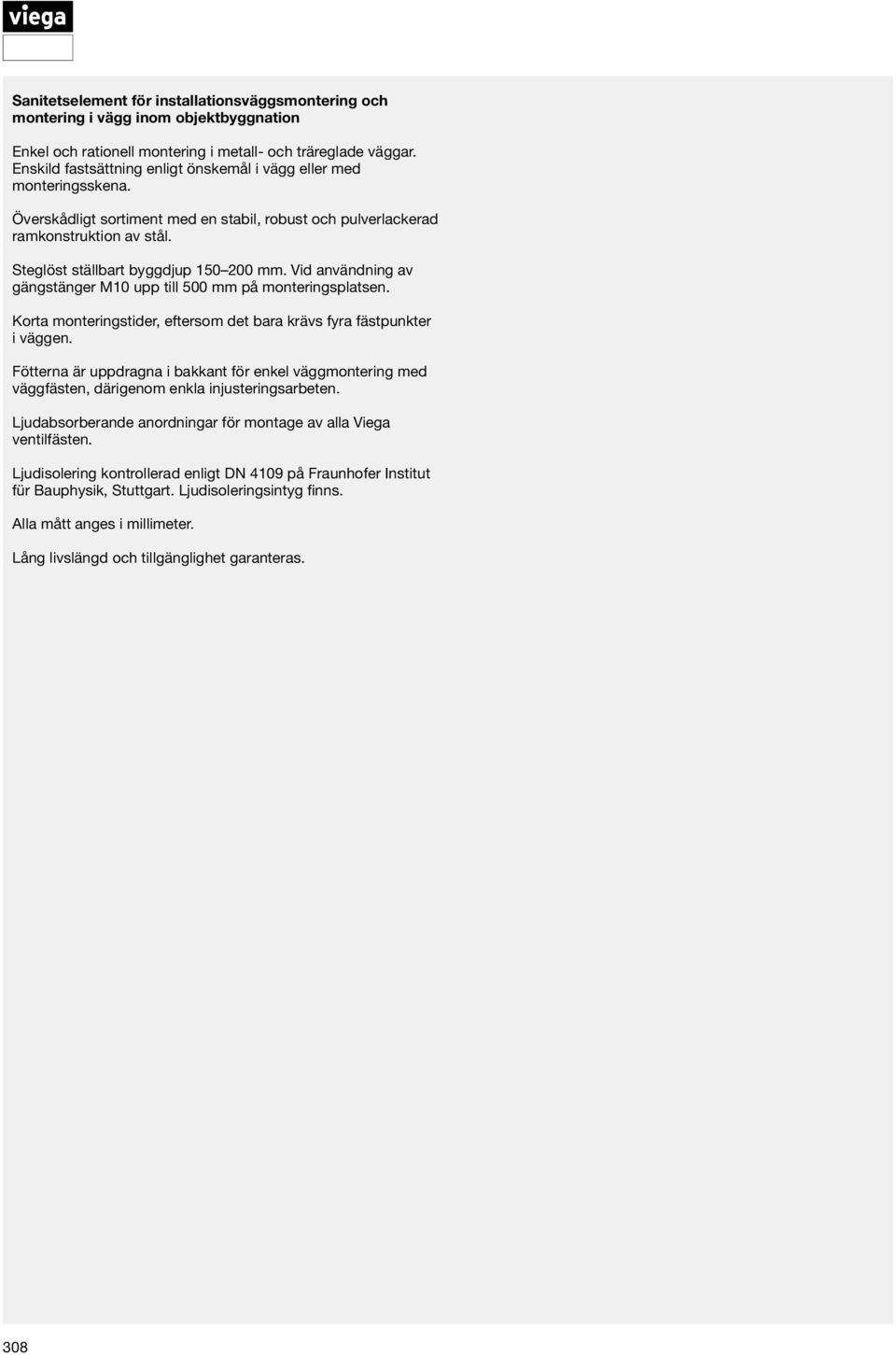

2 Sanitetselement för installationsväggsmontering och montering i vägg inom objektbyggnation Enkel och rationell montering i metall- och träreglade väggar. Enskild fastsättning enligt önskemål i vägg eller med monteringsskena. Överskådligt sortiment med en stabil, robust och pulverlackerad ramkonstruktion av stål. Steglöst ställbart byggdjup mm. Vid användning av gängstänger M10 upp till 500 mm på monteringsplatsen. Korta monteringstider, eftersom det bara krävs fyra fästpunkter i väggen. Fötterna är uppdragna i bakkant för enkel väggmontering med väggfästen, därigenom enkla injusteringsarbeten. Ljudabsorberande anordningar för montage av alla Viega ventilfästen. Ljudisolering kontrollerad enligt DN 4109 på Fraunhofer Institut für Bauphysik, Stuttgart. Ljudisoleringsintyg finns. Alla mått anges i millimeter. Lång livslängd och tillgänglighet garanteras. 308

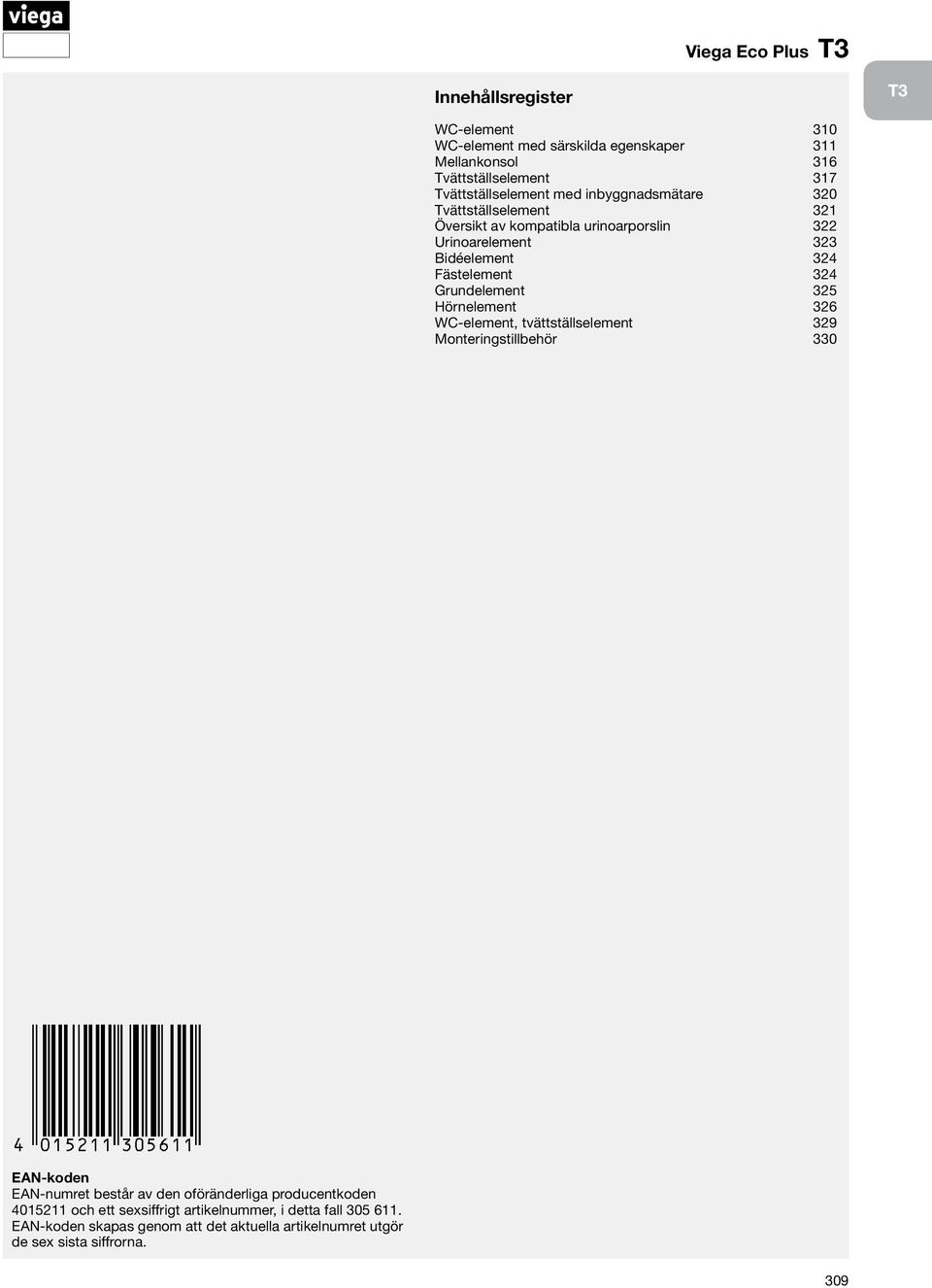

3 Viega Eco Plus T3 Innehållsregister T3 WC-element 310 WC-element med särskilda egenskaper 311 Mellankonsol 316 Tvättställselement 317 Tvättställselement med inbyggnadsmätare 320 Tvättställselement 321 Översikt av kompatibla urinoarporslin 322 Urinoarelement 323 Bidéelement 324 Fästelement 324 Grundelement 325 Hörnelement 326 WC-element, tvättställselement 329 Monteringstillbehör 330 EAN-koden EAN-numret består av den oföränderliga producentkoden och ett sexsiffrigt artikelnummer, i detta fall EAN-koden skapas genom att det aktuella artikelnumret utgör de sex sista siffrorna. 309

4 WC-element Viega Eco Plus WC-element för vägghängd WC, Visign spolknapp aktivering framifrån, dubbel spolnings teknik, ställbar porslinshöjd, barriärfri Pulverlackerad stålram, inbyggnads cistern 2H, WC-anslutningsböj DN90 (djupjusterbar) av PP, excentrisk övergång DN90/100 av PP, WC-anslutningssats, fästmaterial för element och porslin, skruvar (självborrande) för fastsättning på metallstödprofiler, hål Ø 11 mm för fastsättning i träreglad vägg eller för montering av fästelement för nedfällbara stödhandtag ( modell 8169), injusteringshjälp Avstängningsventil, skruvförband för PE-X-rör d15x2,5 och PB-rör d16x1,8, påfyllningsventilset, avloppsventilsats, cistern med rörgenomföring Fabriksinställning liten spolmängd ca. 3 l volyminställningsområde liten spolning ca. 3 4 l Fabriksinställning stor spolvolym ca. 6 l volyminställningsområde för spolning ca. 6 9 l Med fabriksinställning är spolning möjlig direkt! För spolknapp och tillbehör se grupp T5! Modell / Viega Eco Plus WC-element för vägghängd WC, Visign spolknapp aktivering framifrån, dubbel spolnings teknik, ställbar porslinshöjd, barriärfri Pulverlackerad stålram, inbyggnads cistern 2H, WC-anslutningsböj DN90 (djupjusterbar) av PP, excentrisk övergång DN90/100 av PP, WC-anslutningssats, fästmaterial för element (golv) och porslin, skruvar (självborrande) för fastsättning på metallstödprofiler, hål Ø 11 mm för fastsättning i träreglad vägg eller för montering av fästelement för nedfällbara stödhandtag ( modell ), injusteringshjälp Avstängningsventil med förmonterad vattenanslutning med Rp½-gänga, påfyllningsventilset, avloppsventilsats Fabriksinställning liten spolmängd ca. 3 l volyminställningsområde liten spolning ca. 3 4 l Fabriksinställning stor spolvolym ca. 6 l volyminställningsområde för spolning ca. 6 9 l Med fabriksinställning är spolning möjlig direkt! För spolknapp och tillbehör se grupp T5! * gäller endast 1130 mm bygghöjd Modell /

5 Viega Eco Plus T3 Viega Eco Plus WC-element för vägghängd WC, Visign spolknapp spolning framifrån eller uppifrån, dubbel spolnings teknik Pulverlackerad stålram, inbyggnads cistern 2L, WC-anslutningsböj DN90 (djupjusterbar) av PP, excentrisk övergång DN90/100 av PP, WC-anslutningssats, fästmaterial för element (golv) och porslin, skruvar (självborrande) för fastsättning på metallstödprofiler, hål Ø 11 mm för fastsättning i träreglad vägg, injusteringshjälp Avstängningsventil med förmonterad vattenanslutning med Rp½-gänga, påfyllningsventilset, avloppsventilsats Fabriksinställning liten spolmängd ca. 3 l volyminställningsområde liten spolning ca. 3 4 l Fabriksinställning stor spolvolym ca. 6 l volyminställningsområde för spolning ca. 6 9 l Med fabriksinställning är spolning möjlig direkt! Beroende på WC porslinet kan det öppnade WC-locket delvis täcka över spolknappen. Vid WC-porslin med en räckvidd över 500 mm, som t.ex.: V & B Viala , Viala , Keramag Renova-Comprimo , Joly , kan det inte uteslutas att locket kan falla ner. Därför ska i de här fallen en aktivering i princip alltid ske uppifrån! För spolknapp och tillbehör se grupp T5! Modell T / WC-element med särskilda egenskaper Viega Eco Plus WC-element för vägghängd WC, Visign spolknapp aktivering framifrån, dubbel spolnings teknik, ställbar porslinshöjd, barriärfri Pulverlackerad stålram, inbyggnads cistern 2H, WC-anslutningsböj DN90 (djupjusterbar) av PP, excentrisk övergång DN90/100 av PP, WC-anslutningssats, fästmaterial för element och porslin, skruvar (självborrande) för fastsättning på metallstödprofiler, sidled utdragbara fäststöd Avstängningsventil med förmonterad vattenanslutning med Rp½-gänga, påfyllningsventilset, avloppsventilsats Fabriksinställning liten spolmängd ca. 3 l volyminställningsområde liten spolning ca. 3 4 l Fabriksinställning stor spolvolym ca. 6 l volyminställningsområde för spolning ca. 6 9 l Med fabriksinställning är spolning möjlig direkt! För spolknapp och tillbehör se grupp T5! Modell /

6 Viega Eco Plus WC-element för vägghängd WC, Visign spolknapp aktivering framifrån, dubbel spolnings teknik, ställbar porslinshöjd, barriärfri Pulverlackerad stålram, inbyggnads cistern 2H, WC-anslutningsböj DN90 (djupjusterbar) av PP, excentrisk övergång DN90/100 av PP, WC-anslutningssats, fästmaterial för element (golv) och porslin, skruvar (självborrande) för fastsättning på metallstödprofiler, hål Ø 11 mm för fastsättning i träreglad vägg eller för montering av fästelement för nedfällbara stödhandtag ( modell ), injusteringshjälp Avstängningsventil med förmonterad vattenanslutning med Rp½-gänga, påfyllningsventilset, avloppsventilsats Fabriksinställning liten spolmängd ca. 3 l volyminställningsområde liten spolning ca. 2,5 3 l Fabriksinställning stor spolvolym ca. 4,5 l volyminställningsområde för spolning ca. 4,5 6 l Med fabriksinställning är spolning möjlig direkt! För spolknapp och tillbehör se grupp T5! Modell / Viega Eco Plus WC-element för Visign spolknapp, vägghängd WC spolning framifrån eller uppifrån, dubbel spolnings teknik Pulverlackerad stålram, inbyggnads cistern 2L, WC-anslutningsböj DN90 (djupjusterbar) av PP, excentrisk övergång DN90/100 av PP, WC-anslutningssats, fästmaterial för element (golv) och porslin, skruvar (självborrande) för fastsättning på metallstödprofiler, hål Ø 11 mm för fastsättning i träreglad vägg, injusteringshjälp Avstängningsventil med förmonterad vattenanslutning med Rp½-gänga, påfyllningsventilset, avloppsventilsats Fabriksinställning liten spolmängd ca. 3 l volyminställningsområde liten spolning ca. 2,5 3 l Fabriksinställning stor spolvolym ca. 4,5 l volyminställningsområde för spolning ca. 4,5 6 l Med fabriksinställning är spolning möjlig direkt! Beroende på WC porslinet kan det öppnade WC-locket delvis täcka över spolknappen. Vid WC-porslin med en räckvidd över 500 mm, som t.ex.: V & B Viala , Viala , Keramag Renova-Comprimo , Joly , kan det inte uteslutas att locket kan falla ner. Därför ska i de här fallen en aktivering i princip alltid ske uppifrån! För spolknapp och tillbehör se grupp T5! Modell /

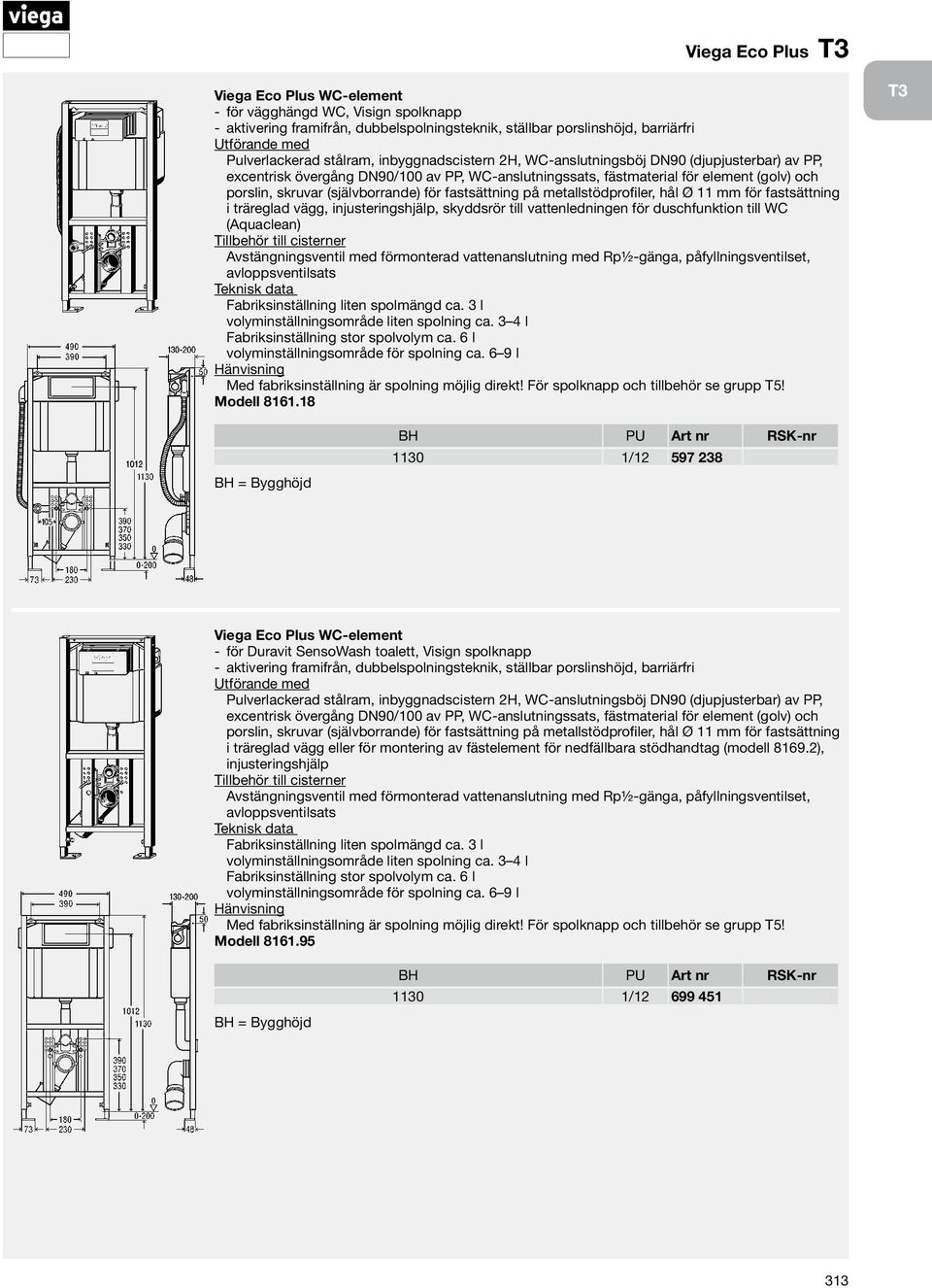

7 Viega Eco Plus T3 Viega Eco Plus WC-element för vägghängd WC, Visign spolknapp aktivering framifrån, dubbel spolnings teknik, ställbar porslinshöjd, barriärfri Pulverlackerad stålram, inbyggnads cistern 2H, WC-anslutningsböj DN90 (djupjusterbar) av PP, excentrisk övergång DN90/100 av PP, WC-anslutningssats, fästmaterial för element (golv) och porslin, skruvar (självborrande) för fastsättning på metallstödprofiler, hål Ø 11 mm för fastsättning i träreglad vägg, injusteringshjälp, skyddsrör till vattenledningen för duschfunktion till WC (Aquaclean) Avstängningsventil med förmonterad vattenanslutning med Rp½-gänga, påfyllningsventilset, avloppsventilsats Fabriksinställning liten spolmängd ca. 3 l volyminställningsområde liten spolning ca. 3 4 l Fabriksinställning stor spolvolym ca. 6 l volyminställningsområde för spolning ca. 6 9 l Med fabriksinställning är spolning möjlig direkt! För spolknapp och tillbehör se grupp T5! Modell T / Viega Eco Plus WC-element för Duravit SensoWash toalett, Visign spolknapp aktivering framifrån, dubbel spolnings teknik, ställbar porslinshöjd, barriärfri Pulverlackerad stålram, inbyggnads cistern 2H, WC-anslutningsböj DN90 (djupjusterbar) av PP, excentrisk övergång DN90/100 av PP, WC-anslutningssats, fästmaterial för element (golv) och porslin, skruvar (självborrande) för fastsättning på metallstödprofiler, hål Ø 11 mm för fastsättning i träreglad vägg eller för montering av fästelement för nedfällbara stödhandtag ( modell ), injusteringshjälp Avstängningsventil med förmonterad vattenanslutning med Rp½-gänga, påfyllningsventilset, avloppsventilsats Fabriksinställning liten spolmängd ca. 3 l volyminställningsområde liten spolning ca. 3 4 l Fabriksinställning stor spolvolym ca. 6 l volyminställningsområde för spolning ca. 6 9 l Med fabriksinställning är spolning möjlig direkt! För spolknapp och tillbehör se grupp T5! Modell /

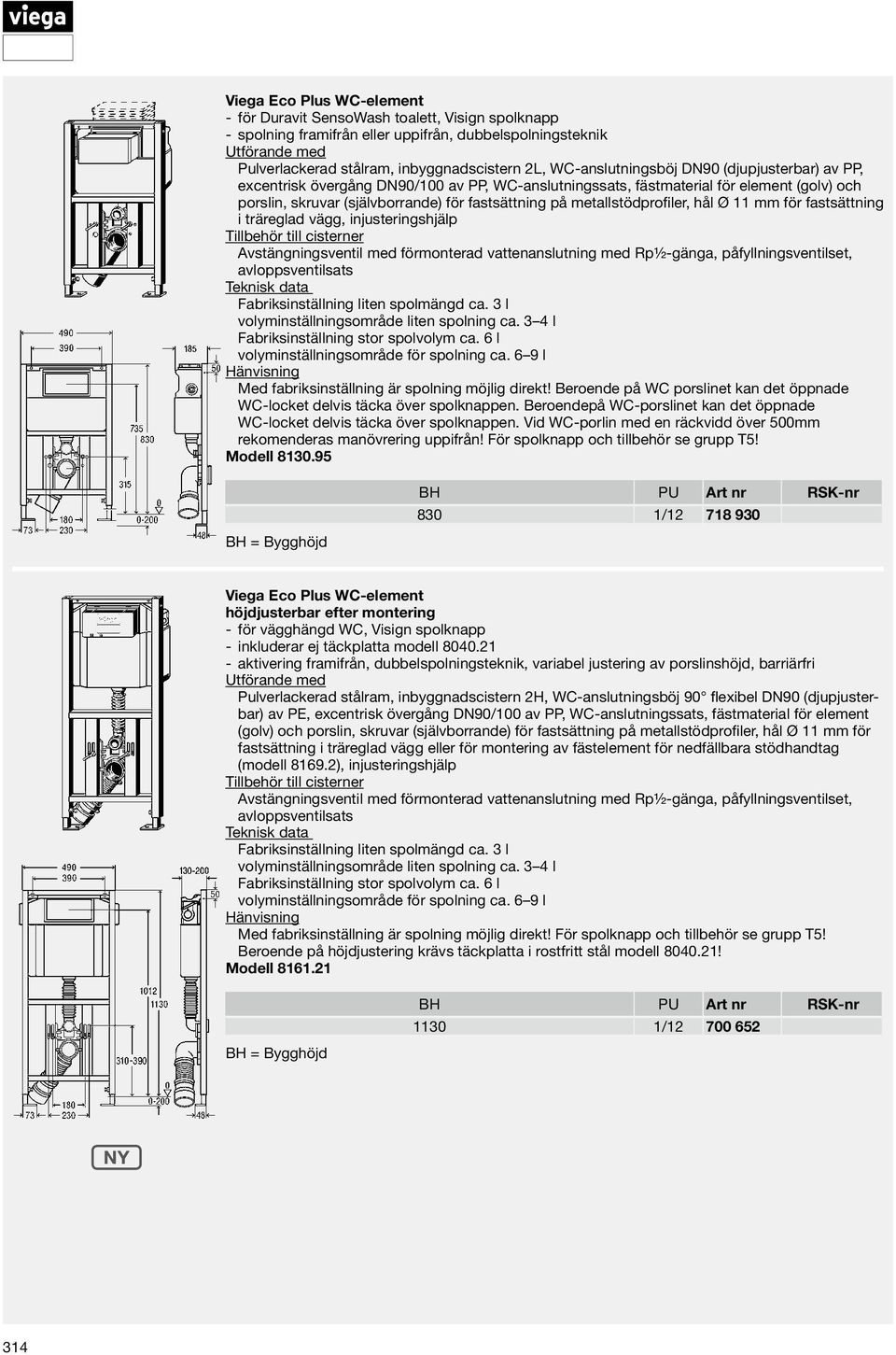

8 Viega Eco Plus WC-element för Duravit SensoWash toalett, Visign spolknapp spolning framifrån eller uppifrån, dubbel spolnings teknik Pulverlackerad stålram, inbyggnads cistern 2L, WC-anslutningsböj DN90 (djupjusterbar) av PP, excentrisk övergång DN90/100 av PP, WC-anslutningssats, fästmaterial för element (golv) och porslin, skruvar (självborrande) för fastsättning på metallstödprofiler, hål Ø 11 mm för fastsättning i träreglad vägg, injusteringshjälp Avstängningsventil med förmonterad vattenanslutning med Rp½-gänga, påfyllningsventilset, avloppsventilsats Fabriksinställning liten spolmängd ca. 3 l volyminställningsområde liten spolning ca. 3 4 l Fabriksinställning stor spolvolym ca. 6 l volyminställningsområde för spolning ca. 6 9 l Med fabriksinställning är spolning möjlig direkt! Beroende på WC porslinet kan det öppnade WC-locket delvis täcka över spolknappen. Beroendepå WC-porslinet kan det öppnade WC-locket delvis täcka över spolknappen. Vid WC-porlin med en räckvidd över 500mm rekomenderas manövrering uppifrån! För spolknapp och tillbehör se grupp T5! Modell / Viega Eco Plus WC-element höjdjusterbar efter montering för vägghängd WC, Visign spolknapp inkluderar ej täckplatta modell aktivering framifrån, dubbel spolnings teknik, variabel justering av porslinshöjd, barriärfri Pulverlackerad stålram, inbyggnads cistern 2H, WC-anslutningsböj 90 flexibel DN90 (djupjusterbar) av PE, excentrisk övergång DN90/100 av PP, WC-anslutningssats, fästmaterial för element (golv) och porslin, skruvar (självborrande) för fastsättning på metallstödprofiler, hål Ø 11 mm för fastsättning i träreglad vägg eller för montering av fästelement för nedfällbara stödhandtag (modell ), injusteringshjälp Avstängningsventil med förmonterad vattenanslutning med Rp½-gänga, påfyllningsventilset, avloppsventilsats Fabriksinställning liten spolmängd ca. 3 l volyminställningsområde liten spolning ca. 3 4 l Fabriksinställning stor spolvolym ca. 6 l volyminställningsområde för spolning ca. 6 9 l Med fabriksinställning är spolning möjlig direkt! För spolknapp och tillbehör se grupp T5! Beroende på höjdjustering krävs täckplatta i rostfritt stål modell ! Modell / NY 314

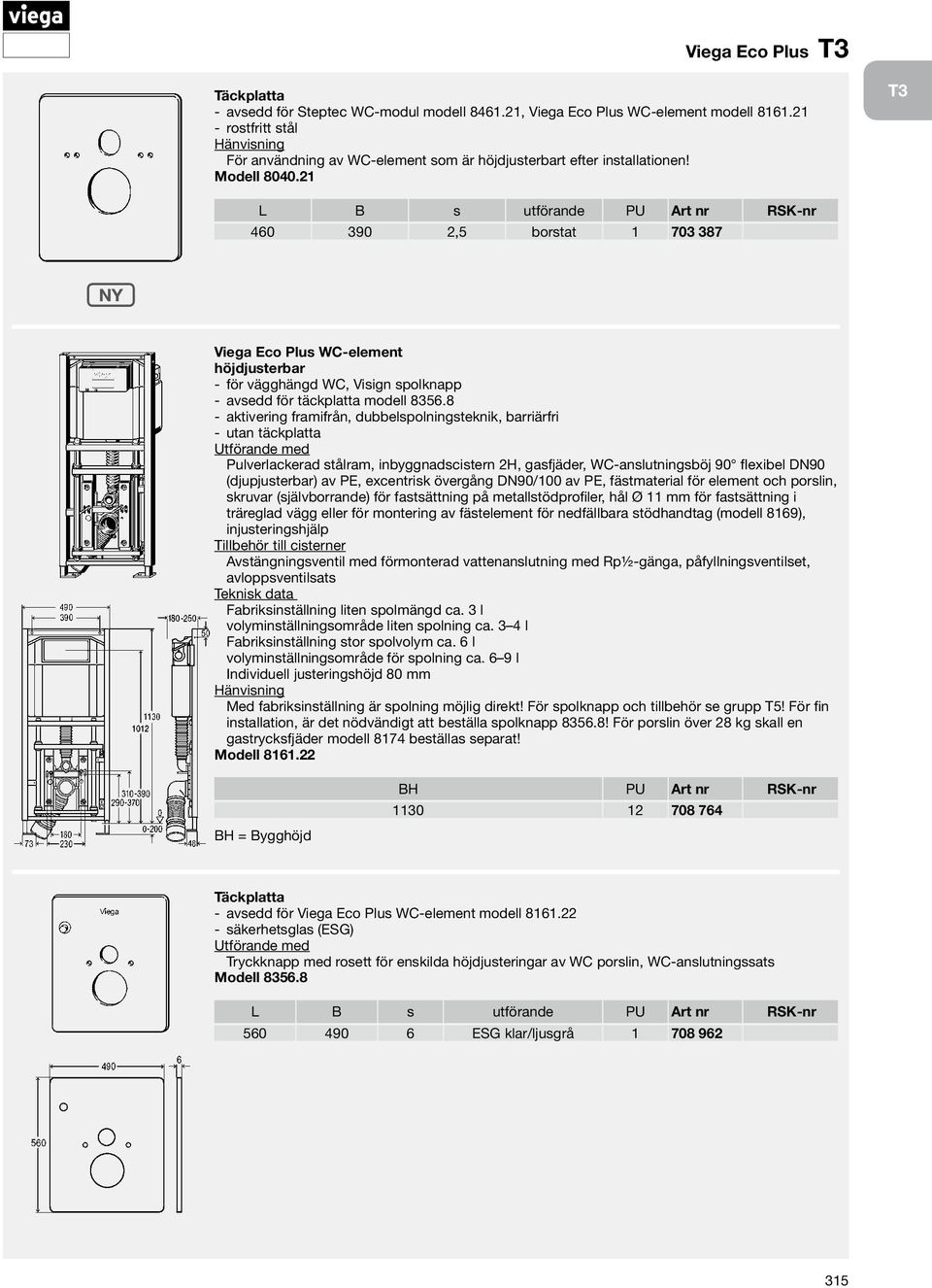

9 Viega Eco Plus T3 Täckplatta avsedd för Steptec WC-modul modell , Viega Eco Plus WC-element modell rostfritt stål För användning av WC-element som är höjdjusterbart efter installationen! Modell T3 L B s utförande PU Art nr RSK-nr ,5 borstat NY Viega Eco Plus WC-element höjdjusterbar för vägghängd WC, Visign spolknapp avsedd för täckplatta modell aktivering framifrån, dubbelspolningsteknik, barriärfri utan täckplatta Pulverlackerad stålram, inbyggnads cistern 2H, gasfjäder, WC-anslutningsböj 90 flexibel DN90 (djupjusterbar) av PE, excentrisk övergång DN90/100 av PE, fästmaterial för element och porslin, skruvar (självborrande) för fastsättning på metallstödprofiler, hål Ø 11 mm för fastsättning i träreglad vägg eller för montering av fästelement för nedfällbara stödhandtag ( modell 8169), injusteringshjälp Avstängningsventil med förmonterad vattenanslutning med Rp½-gänga, påfyllningsventilset, avloppsventilsats Fabriksinställning liten spolmängd ca. 3 l volyminställningsområde liten spolning ca. 3 4 l Fabriksinställning stor spolvolym ca. 6 l volyminställningsområde för spolning ca. 6 9 l Individuell justeringshöjd 80 mm Med fabriksinställning är spolning möjlig direkt! För spolknapp och tillbehör se grupp T5! För fin installation, är det nödvändigt att beställa spolknapp ! För porslin över 28 kg skall en gastrycksfjäder modell 8174 beställas separat! Modell Täckplatta avsedd för Viega Eco Plus WC-element modell säkerhetsglas (ESG) Tryckknapp med rosett för enskilda höjdjusteringar av WC porslin, WC-anslutningssats Modell L B s utförande PU Art nr RSK-nr ESG klar/ljusgrå

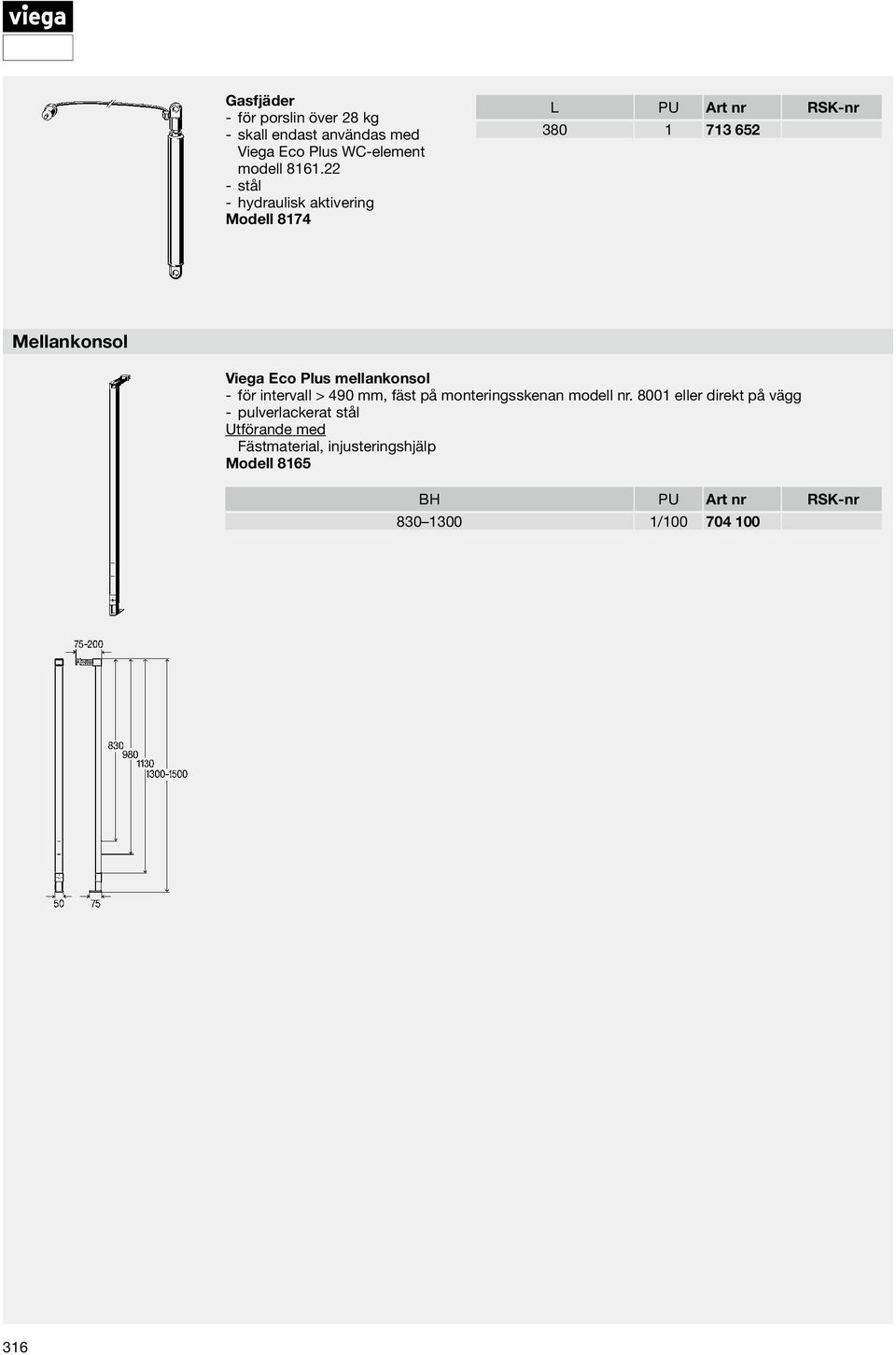

10 Gasfjäder för porslin över 28 kg skall endast användas med Viega Eco Plus WC-element modell stål hydraulisk aktivering Modell 8174 L PU Art nr RSK-nr Mellankonsol Viega Eco Plus mellankonsol för intervall > 490 mm, fäst på monteringsskenan modell nr eller direkt på vägg pulverlackerat stål Fästmaterial, injusteringshjälp Modell /

11 Viega Eco Plus T3 Tvättställselement T3 Viega Eco Plus tvättställselement för handfat med engreppsblandare Pulverlackerad stålram, ljudabsorberande montering med Viega systemventilfäste, utloppsböj DN40/50, gumminippel DN40/30, fästmaterial för element (golv) och porslin, skruvar (självborrande) för fastsättning på metallstödprofiler, hål Ø 11 mm för fastsättning i träreglad vägg eller för montering av fästelement för nedfällbara stödhandtag ( modell 8169), injusteringshjälp * Med utloppsböj model (se Grupp T6) ökar inbyggnadsdjupet till 75 mm! Modell / Viega Eco Plus tvättställselement för handfat med engreppsblandare Pulverlackerad stålram, ljudabsorberande fastsättning för Viega ventilfästen, utloppsböj DN40/50, gumminippel DN40/30, fästmaterial för element (golv) och porslin, skruvar (självborrande) för fastsättning på metallstödprofiler, hål Ø 11 mm för fastsättning i träreglad vägg, injusteringshjälp * Med utloppsböj model (se Grupp T6) ökar inbyggnadsdjupet till 75 mm! Modell /

12 Viega Eco Plus tvättställselement för vägghängd montering Pulverlackerad stålram, förstärkt armaturanslutningsplatta, ljudabsorberande fastsättning för Viega ventilfästen, utloppsböj DN40/50, gumminippel DN40/30, fästmaterial för element (golv) och porslin, skruvar (självborrande) för fastsättning på metallstödprofiler, armaturanslutningsplatta och i höjdled ställbart avloppsfäste, hål Ø 11 mm för fastsättning i träreglad vägg, injusteringshjälp * Med utloppsböj model (se Grupp T6) ökar inbyggnadsdjupet till 75 mm! Modell / Viega Eco Plus tvättställselement för inbyggd väggarmatur Pulverlackerad stålram, armaturanslutningsplatta och i höjdled ställbart avloppsfäste, utloppsböj DN40/50, gumminippel DN40/30, fästmaterial för element (golv) och porslin, skruvar (självborrande) för fastsättning på metallstödprofiler, hål Ø 11 mm för fastsättning i träreglad vägg, injusteringshjälp * Med utloppsböj model (se Grupp T6) ökar inbyggnadsdjupet till 75 mm! Modell /

13 Viega Eco Plus T3 Viega Eco Plus tvättställselement för barriärfria tvättställ för väggarmatur Pulverlackerad stålram, förstärkt armaturanslutningsplatta, universalfäste vattenlåshållare, ljudabsorberande fastsättning för Viega ventilfästen, fästmaterial för element (golv) och porslin, skruvar (självborrande) för fastsättning på metallstödprofiler, armaturanslutningsplatta och i höjdled ställbart avloppsfäste, hål Ø 11 mm för fastsättning i träreglad vägg, injusteringshjälp Universalfäste vattenlåshållare för fastsättning av: utanpåliggande täckplatta förkromad ( modell ), täckplatta vit( modell )! För Keramag tvättställsmodeller Paracelsus, Vitalis, Dejuna, måste den passande utloppssatsen beställas från Keramag under följande modellnummer: inbyggd siphon med täckplatta, Keramag modellnummer: Paracelsus, Vitalis , Dejuna ! Modell 8157 T / Viega Eco Plus tvättställselement för barriärfria tvättställ med engreppsblandare Pulverlackerad stålram, universalfäste vattenlåshållare, ljudabsorberande montering med Viega systemventilfäste, fästmaterial för element (golv) och porslin, skruvar (självborrande) för fastsättning på metallstödprofiler, hål Ø 11 mm för fastsättning i träreglad vägg eller för montering av fästelement för nedfällbara stödhandtag ( modell 8169), injusteringshjälp Universalfäste vattenlåshållare för fastsättning av: utanpåliggande täckplatta förkromad ( modell ), täckplatta vit( modell )! För Keramag tvättställsmodeller Paracelsus, Vitalis, Dejuna, måste den passande utloppssatsen beställas från Keramag under följande modellnummer: inbyggd siphon med täckplatta, Keramag modellnummer: Paracelsus, Vitalis , Dejuna ! Modell / /

14 Tvättställselement med inbyggnadsmätare Viega Eco Plus tvättställselement för handfat med engreppsblandare Pulverlackerad stålram, inbyggd vattenmätarhus EAT typ Allmess förmontering av mätkapsel för Allmess typ MES 3K och MES 3W, ljudisolerande Sanpress väggfäste, 2 förmonterade Sanpress väggkopplingar Rp½, 2 T-rör med Rp¾ avlopp efter mätare, för våningsplan, 2 fri-flödesventil DN20 i rödgods med övergång Rp¾, 2 basenheter vattenmätare, 2 skyddskåpor och provtrycksset, utloppsböj DN40/50, gumminippel DN40/30, fästmaterial för element (golv) och porslin, skruvar (självborrande) för fastsättning på metallstödprofiler, hål Ø 11 mm för fastsättning i träreglad vägg eller för montering av fästelement för nedfällbara stödhandtag ( modell 8169), injusteringshjälp Modell / Viega Eco Plus tvättställselement för handfat med engreppsblandare Pulverlackerad stålram, inbyggd vattenmätarhus EAS typ ISTA med G2KOAX-gänga, förmontering av mätkapsel för ISTA typ istameter QN 1,5 m³/h och QN 2,5 m³/h, 2 förmonterade vattentillslutningar inkl. ¾ ventil, vattenmätarehus G2KOAX-gänga i isoleringsbox, både in-och utloppssidan (för våningsplan) med Rp¾, Rp½ anslutning för tvättställsarmatur, 2 skyddskåpor och provtrycksset, utloppsböj DN40/50, gumminippel DN40/30, fästmaterial för element (golv) och porslin, skruvar (självborrande) för fastsättning på metallstödprofiler, hål Ø 11 mm för fastsättning i träreglad vägg eller för montering av fästelement för nedfällbara stödhandtag (modell 8169), injusteringshjälp Utrustningssatser för raka sätesventiler se grupp J1 ( modell 2236 och )! Modell /

15 Viega Eco Plus T3 Tvättställselement T3 Viega Eco Plus utanpåliggande element för utslagsvask Pulverlackerad stålram, förstärkt armaturanslutningsplatta, ljudabsorberande fastsättning för Viega ventilfästen, utloppsböj DN50, fästmaterial för element (golv) och porslin, skruvar (självborrande) för fastsättning på metallstödprofiler, armaturanslutningsplatta och i höjdled ställbart avloppsfäste, hål Ø 11 mm för fastsättning i träreglad vägg eller för montering av fästelement för nedfällbara stödhandtag ( modell 8169), injusteringshjälp Modell /

16 Översikt av kompatibla urinoarporslin För urinalfixtur Viega Eco Plus Model Tillverkare serie Mod. nr./art. nr. Bygghöjd 1130 mm Bygghöjd 1300 mm Duravit Architect x x Architect x x Ben x Bill x x Caro o x D-Code x x Duraplus x Fizz o x Fizz x x Katja x x Starck x x Starck o x Starck x x Starck x Ideal Standard Esprit K 5516 x x Esprit K 5517 o o Pindar K 5509 x x Privo K 5535 o x San Remo R 3811 x x Venice K 5584 o x Keramag Aller x x Centaurus x x Corso o x Flow x x Flow o o Mondo x x Mondo o x Pareo o x Pareo x x Renova Nr x x Laufen CAPRINO x x CASA x CASA x LEMA x x TAMARO x VILA o o VILA x x Sphinx Eurobase 70 S x x Sphinx 280 S x x V & B Arriba o o Aveo o o Bellevue o o Century o o Editionals o o Hommage o o Magnum o o Oblic L x x Oblic R x x Omnia architectura x x Omnia Classic x x Omnia Classic (compact) x x Omnia Classic (compact) o x Omnia pro x x Omnia pro x x Pure Stone o o Sentique o o Stratos o o Subway o o Subway x x Sunberry x x Sunberry o o - Ej möjlig x obegränsat möjlig o Kan täckas av urinallocket, kontakta Viega 322

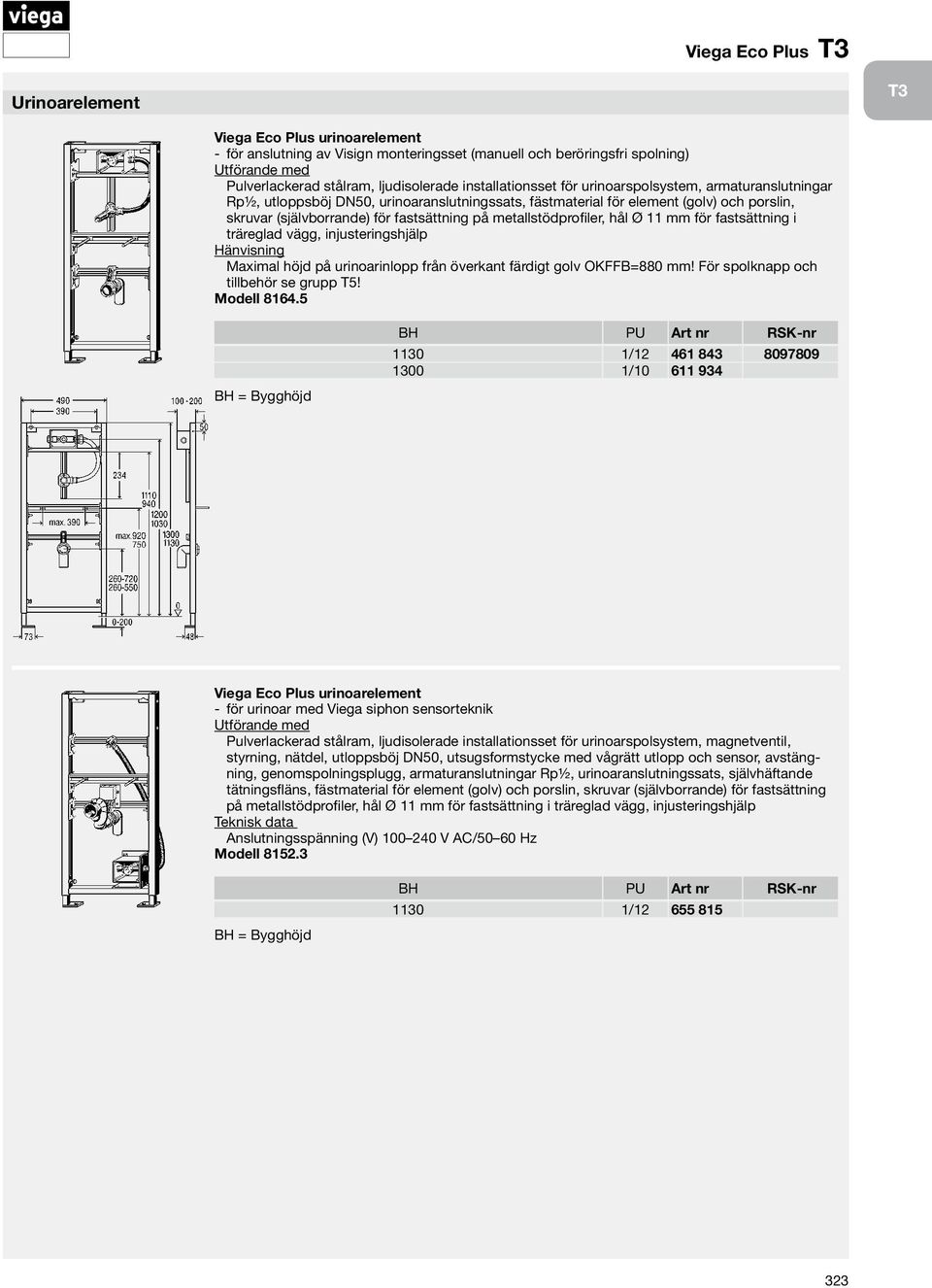

17 Viega Eco Plus T3 Urinoarelement T3 Viega Eco Plus urinoarelement för anslutning av Visign monteringsset (manuell och beröringsfri spolning) Pulverlackerad stålram, ljudisolerade installationsset för urinoarspolsystem, armaturanslutningar Rp½, utloppsböj DN50, urinoaranslutningssats, fästmaterial för element (golv) och porslin, skruvar (självborrande) för fastsättning på metallstödprofiler, hål Ø 11 mm för fastsättning i träreglad vägg, injusteringshjälp Maximal höjd på urinoarinlopp från överkant färdigt golv OKFFB=880 mm! För spolknapp och tillbehör se grupp T5! Modell / / Viega Eco Plus urinoarelement för urinoar med Viega siphon sensorteknik Pulverlackerad stålram, ljudisolerade installationsset för urinoarspolsystem, magnetventil, styrning, nätdel, utloppsböj DN50, utsugsformstycke med vågrätt utlopp och sensor, avstängning, genomspolningsplugg, armaturanslutningar Rp½, urinoaranslutningssats, självhäftande tätningsfläns, fästmaterial för element (golv) och porslin, skruvar (självborrande) för fastsättning på metallstödprofiler, hål Ø 11 mm för fastsättning i träreglad vägg, injusteringshjälp Anslutningsspänning (V) V AC/ Hz Modell /

18 Bidéelement Viega Eco Plus bidéelement för vägghängd bidé Pulverlackerad stålram, ljudabsorberande montering med Viega systemventilfäste, höjdjusterbart avlopp DN40/50, gumminippel DN40/30, fästmaterial för element (golv) och porslin, skruvar (självborrande) för fastsättning på metallstödprofiler, hål Ø 11 mm för fastsättning i träreglad vägg, injusteringshjälp * Med utloppsböj model (se Grupp T6) ökar inbyggnadsdjupet till 75 mm! Modell / Fästelement Viega Eco Plus fästelement för fastsättning, barriärfri installationsväggskonstruktion avsedd för Viega Eco Plus WC-element modell , , , , Pulverlackerad stålram, vattenfast trälaminatskiva s=30 mm, fästmaterial för element (för golv och vägg), skruvar (självborrande) för fastsättning på metallstödprofiler, hål Ø 11 mm för fastsättning i träreglad vägg, injusteringshjälp Modell

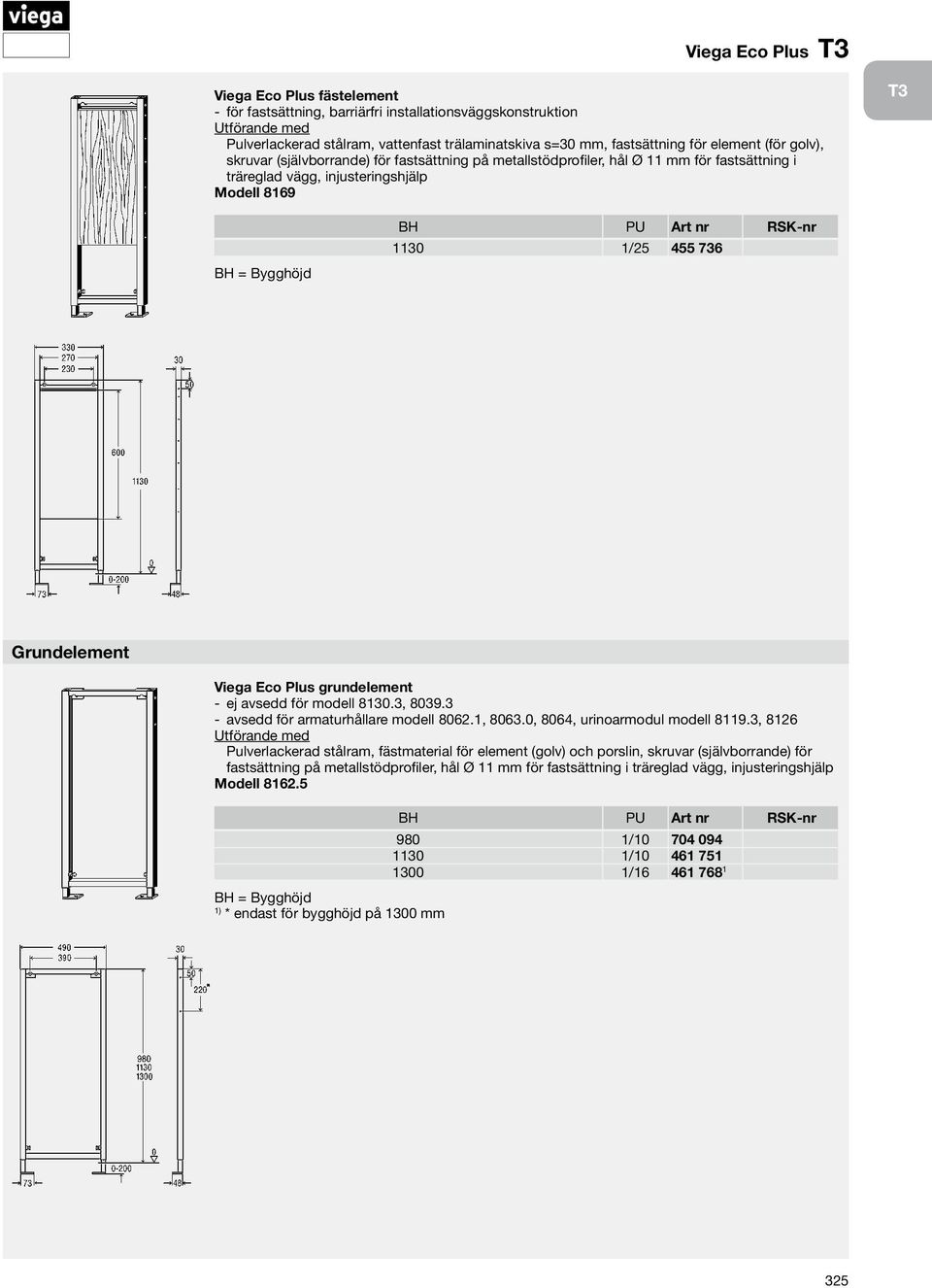

19 Viega Eco Plus T3 Viega Eco Plus fästelement för fastsättning, barriärfri installationsväggskonstruktion Pulverlackerad stålram, vattenfast trälaminatskiva s=30 mm, fastsättning för element (för golv), skruvar (självborrande) för fastsättning på metallstödprofiler, hål Ø 11 mm för fastsättning i träreglad vägg, injusteringshjälp Modell 8169 T / Grundelement Viega Eco Plus grundelement ej avsedd för modell , avsedd för armaturhållare modell , , 8064, urinoarmodul modell , 8126 Pulverlackerad stålram, fästmaterial för element (golv) och porslin, skruvar (självborrande) för fastsättning på metallstödprofiler, hål Ø 11 mm för fastsättning i träreglad vägg, injusteringshjälp Modell / / / ) * endast för bygghöjd på 1300 mm 325

20 Hörnelement Viega Eco Plus hörnelement för WC för vägghängd WC, Visign spolknapp aktivering framifrån, dubbelspolningsteknik Pulverlackerad stålram, inbyggnads cistern 2C, WC-anslutningsböj DN90 (djupjusterbar) av PP, excentrisk övergång DN90/100 av PP, WC-anslutningssats, fästmaterial för element och porslin, injusteringshjälp Avstängningsventil med förmonterad vattenanslutning med Rp½-gänga, påfyllningsventilset, avloppsventilsats Fabriksinställning liten spolmängd ca. 3 l volyminställningsområde liten spolning ca. 3 4 l Fabriksinställning stor spolvolym ca. 6 l volyminställningsområde för spolning ca. 6 7,5 l Med fabriksinställning är spolning möjlig direkt! För spolknapp och tillbehör se grupp T5! * gäller endast 1130 mm bygghöjd Modell / / ) Beroende på WC porslinet kan det öppnade WC-locket delvis täcka över spolknappen. 2) ställbar porslinshöjd 326

21 Viega Eco Plus T3 Viega Eco Plus hörnelement för tvättställ för handfat med engreppsblandare Pulverlackerad stålram, ljudabsorberande fastsättning för Viega ventilfästen, utloppsböj DN40/50, gumminippel DN40/30, fästmaterial för element och porslin, injusteringshjälp Modell 8142 T / Viega Eco Plus hörnelement för bidé för vägghängd bidé Pulverlackerad stålram, ljudabsorberande montering med Viega systemventilfäste, höjdjusterbart avlopp DN40/50, gumminippel DN40/30, fästmaterial för element och porslin, injusteringshjälp Modell /

22 Viega Eco Plus hörnelement för urinoar för urinoar med inbyggt spolsystem, anslutning av Visign monteringsset (manuell och beröringsfri spolning) Pulverlackerad stålram, ljudisolerade installationsset för urinoarspolsystem, armaturanslutningar Rp½, utloppsböj DN50, spolningsrör, inloppssats, självhäftande tätningsfläns, fästmaterial för element och porslin, injusteringshjälp Maximal höjd på urinoarinlopp från överkant färdigt golv OKFFB=880 mm! För spolknapp och tillbehör se grupp T5! Modell / / Viega Eco Plus hörnelement för urinoar för urinoar Joly och Visit (Keramag), anslutning av Visign monteringsset (manuell spolning) Pulverlackerad stålram, ljudisolerade installationsset för urinoarspolsystem, armaturanslutningar Rp½, utloppsböj DN50, självhäftande tätningsfläns, fästmaterial för element och porslin, injusteringshjälp Maximal höjd på urinoarinlopp från överkant färdigt golv OKFFB=880 mm! För spolknapp och tillbehör se grupp T5! Modell /

23 Viega Eco Plus T3 WC-element, tvättställselement T3 Viega Eco WC-element för vägghängd WC, Spolknappar Visign for Public 1, Visign for Style 10, 13, 14 och Standard aktivering framifrån, dubbelspolningsteknik Pulverlackerad stålram, inbyggnads cistern Standard 2S, WC-anslutningsböj DN90 (djupjusterbar) av PP, excentrisk övergång DN90/100 av PP, WC-anslutningssats, fästmaterial för element (golv) och porslin, skruvar (självborrande) för fastsättning på metallstödprofiler, hål Ø 11 mm för fastsättning i träreglad vägg Avstängningsventil med förmonterad vattenanslutning med Rp½-gänga, påfyllningsventilset, avloppsventilsats Fabriksinställning liten spolmängd ca. 3 l volyminställningsområde liten spolning ca. 3 4 l Fabriksinställning stor spolvolym ca. 6 l volyminställningsområde för spolning ca. 6 9 l Med fabriksinställning är spolning möjlig direkt! För spolknapp och tillbehör se grupp T5! Modell / Viega Eco WC-element för vägghängd WC, WC spolknapp Visign for Public 1 och Standard aktivering framifrån, spol-/stopp funktion Pulverlackerad stålram, inbyggnads cistern Standard 2S, WC-anslutningsböj DN90 (djupjusterbar) av PP, excentrisk övergång DN90/100 av PP, WC-anslutningssats, fästmaterial för element (golv) och porslin, skruvar (självborrande) för fastsättning på metallstödprofiler, hål Ø 11 mm för fastsättning i träreglad vägg Avstängningsventil med förmonterad vattenanslutning med Rp½-gänga, påfyllningsventilset, avloppsventilsats volyminställningsområde för spolning ca. 6 l, 9 l Med fabriksinställning är spolning möjlig direkt! För spolknapp och tillbehör se grupp T5! Modell /

24 Viega Eco tvättställselement för handfat med engreppsblandare Pulverlackerad stålram, ljudabsorberande fastsättning för Viega ventilfästen, utloppsböj DN40/50, gumminippel DN40/30, fästmaterial för element (golv) och porslin, skruvar (självborrande) för fastsättning på metallstödprofiler, hål Ø 11 mm för fastsättning i träreglad vägg * Med utloppsböj model (se Grupp T6) ökar inbyggnadsdjupet till 75 mm! Modell / Monteringstillbehör Viega Eco Plus monteringsset AS PU Art nr RSK-nr för fastsättning av Viega EcoPlus/Viega Eco element i enkel- respektive seriemontering, AS = Antal per/set enkel montering direkt på vägg, hörnmontering på fasta eller metallstödprofiler avsedd för monteringsskena modell 8001 djupled mm, möjlighet för fastsättning på beklädnad, avlånga hål Modell 8173 Viega Eco Plus monteringsset för separat montering av Viega EcoPlus/Viega Eco element på massiv vägg djupled upp till 200 mm Modell M L PU Art nr RSK-nr Viega Eco Plus monteringsset för golv- och vägg monteringsmöjligheter av Viega EcoPlus element förzinkat stål Fotstödsats, inställningsområde mm Modell L PU Art nr RSK-nr

25 Monteringsskena för fastsättning av Viegaswift element, seriemontering av Viega EcoPlus/Viega Eco element, Viega Mono WC/bidé block förzinkat stål Fästmaterial, utjämningsmaterial för ojämna väggar Modell 8001 Viega Eco Plus T3 L B H PU Art nr RSK-nr T3 Viega Eco Plus hörnprofil 45 avsedd för brandskyddsimpregnerad gipsskiva modell , , förzinkat stål Fästmaterial, skruvar (självborrande) för gipsskiva Modell 8077 L B H PU Art nr RSK-nr Vägganslutningsprofil 90 avsedd för aqua-ks beklädnad modell , brandskyddsimpregnerad gipsskiva modell , , förzinkat stål utan fästmaterial Modell 8076 L B H PU Art nr RSK-nr Ljudisoleringsset för reducering av ljudöverföring av Viega Eco elementmontering och Steptec installation, reducering av ljudöverföring till intilliggande väggar avsedd för Steptec monteringsskena modell 8401, Viega Eco Plus monteringsset modell 8173 gummi Ljudisoleringspanel för WC, 10 ljudisoleringsset (golv- och väggmontering) Modell AS = Antal per/set AS PU Art nr RSK-nr
