1 J1 Easytop systemavstängningsarmaturer Rörsystem/systemteknik ZM_J1_sv_ _062413_5.pdf :48:30
2 Avstängnings och reglerventiler av rostfritt stål, rödgods eller siliciumbrons* för dricksvatten- och värmeinstallationer med DVGW-märkning. Kan kombineras med Viegasystemen Sanpress Inox, Sanpress, Profipress, Prestabo, Raxofix- och Sanfix P i Viega-systemkombinationer. Easytop-systemavstängningsventiler med pressmuffar Alla storlekar med SC-Contur opressade delar vid monteringen syns när anläggningen fylls. SC-Contur är certifierad och uppfyller kraven i DVGW-arbetsblad W 534, pkt (garanterat otätt vid opressade delar). Vid täthetskontroller med vatten garanterar Viega att opressade delar syns inom tryckintervallet 0,1 MPa 0,65 MPa, vid torr täthetskontroll med tryckluft eller inerta gaser från 22 hpa 0,3 MPa. Gänganslutningar Enligt DIN EN och ISO för plantätande skruvförband. Easytop XL-snedsätesventiler Fasta flänsar enligt DIN EN för direkt övergång från konventionella rörledningar till presskopplingssystem. Material pressanslutningar Rödgods: CC 499K Siliciumbrons*: CC 246E / CuSi4Zn9MnP (båda i enlighet med UBA-listan, den 15 Mars 2017) Användningsområden Dricksvatten Värme Tryckluftsanläggningar Industri Användning för andra användningsområden än de beskrivna skall stämmas av med en materialförfrågan med Viega Service Center. Driftsförhållanden De tillåtna drifttemperaturerna och -trycken för produkterna finns i bruksanvisningarna. Observera regler om materialkombinationer! Komponenter av koppar får inte monteras framför galvaniserade järnmaterial. Användning av pressverktyg Funktionssäkerheten för Viega presskopplingssystem beror i första hand på att de använda pressmaskinerna och pressverktygen är i felfritt skick. För att pressa kopplingarna rekommenderar vi därför att Viega pressverktyg används och att de kontrolleras med jämna mellanrum av auktoriserade serviceställen. Tekniska data All information om komponenter och verktyg finner ni på Viegas hemsida www. viega. c om / downloads *) Materialförändring beror på den pågående produktionsändringen från rödgods till den världsomspännande standardlegerade siliciumbronsen 2 ZM_J1_sv_ _062413_5.pdf :48:31
3 Easytop systemavstängningsarmaturer J1 J1 Innehållsregister Avstängningsventil av rödgods 4 Avstängningsventil av rödgods, från XL avstängningsventiler av rödgods 11 XL avstängningsventiler av rödgods, från Avstängningsventil av rostfritt stål 14 Avstängningsventil av rostfritt stål, från Systemavstängningsarmatur 16 Tillbehör för provtagningsventiler 18 Cirkulationsreglerventiler 18 Cirkulationsreglerventiler, från II. kvartalet Kulventil av rödgods, från Kulventil av rostfritt stål 25 Friflödesventil 25 Friflödesventil, från Inbyggd friflödes ventil, inbyggd rak sätesventil 26 Inbyggd friflödes ventil, inbyggd rak sätesventil, från Vattenmätarenhet för inbyggnad 31 Vattenmätarenhet för inbyggnad, från Tillbehör för vattenanslutningar 34 Tillbehör för vattenanslutningar, från Tillbehör för avstängningsventiler och kulventiler 38 GTIN-kod (Global trade item number, tidigare EAN-kod) GTIN-koden består av den oföränderliga producentkoden och ett sexsiffrigt artikelnummer, i detta fall GTIN-koden skapas genom att det aktuella artikelnumret utgör de sex sista siffrorna. 3 ZM_J1_sv_ _062413_5.pdf :48:31
4 AVSTÄNGNINGSVENTIL AV RÖDGODS Easytop snedsätesventil Modell 5337 Art nr DN d Z1 Z2 L1 L2 L3 h1 h2 Ø G WS * / * / * / * / / / /4 19 Easytop snedsätesventil Modell 2137 Art nr DN d Z1 Z2 L1 L2 L3 h1 h2 Ø G WS * / * / * / * /4 36 Easytop snedsätesventil Modell Art nr DN G L1 L2 L3 h1 h2 G1 Ø WS ¾ / * / * 25 1¼ / ½ / * 40 1¾ / ⅜ / ZM_J1_sv_ _062413_5.pdf :48:32
5 Easytop systemavstängningsarmaturer J1 J1 Easytop KRV snedsätesventil Modell 2238 Art nr DN d Z1 Z2 L1 L2 L3 h1 h2 Ø G WS * / * / * / * / * / / /4 27 Easytop KRV snedsätesventil Modell 5338 Art nr DN d Z1 Z2 L1 L2 L3 h1 h2 Ø G WS * / * / * / * / * / * / * /4 41 Easytop KRV snedsätesventil Modell 2138 Art nr DN d Z1 Z2 L1 L2 L3 h1 h2 Ø G WS * / * / * / ZM_J1_sv_ _062413_5.pdf :48:33
6 Easytop KRV snedsätesventil Modell Art nr DN G L1 L2 L3 h1 h2 Ø G1 WS * 15 ¾ / * / * 25 1¼ / * 32 1½ / * 40 1¾ / * 50 2⅜ /4 41 Easytop backventil Modell 2239 Art nr DN d Z1 Z2 L1 L2 h1 h2 WS G * / * / * / * / * / / /4 Easytop backventil Modell 5339 Art nr DN d Z1 Z2 L1 L2 h1 h2 G WS * / * / * / * / * / / / ZM_J1_sv_ _062413_5.pdf :48:33
7 Easytop systemavstängningsarmaturer J1 J1 Easytop backventil Modell 2139 Art nr DN d Z1 Z2 L1 L2 h1 h2 G WS * / * / * / * / * / * /4 36 Easytop backventil Modell Art nr DN G L1 L2 h1 h2 G1 WS ¾ / * / ¼ / * 32 1½ / * 40 1¾ / * 50 2⅜ /4 41 AVSTÄNGNINGSVENTIL AV RÖDGODS, FRåN 2017 Easytop snedsätesventil Modell Art nr DN d Z1 Z2 L1 L2 L3 h1 h2 Ø G WS / / / / / / / ZM_J1_sv_ _062413_5.pdf :48:34
8 Easytop snedsätesventil Modell Art nr DN d Z1 Z2 L1 L2 L3 h1 h2 Ø G WS / / / / / / /4 32 Easytop snedsätesventil Modell Art nr DN G L1 L2 L3 h1 h2 Ø G1 WS ¾ / / ¼ / ½ / ¾ / ⅜ / ZM_J1_sv_ _062413_5.pdf :48:35
9 Easytop systemavstängningsarmaturer J1 J1 Easytop KRV snedsätesventil Modell Art nr DN d Z1 Z2 L1 L2 L3 h1 h2 Ø G WS / / / / / / /4 32 Easytop KRV snedsätesventil Modell Art nr DN d Z1 Z2 L1 L2 L3 h1 h2 Ø G WS / / / / / / / ZM_J1_sv_ _062413_5.pdf :48:35
10 Easytop KRV snedsätesventil Modell Art nr DN G L1 L2 L3 h1 h2 Ø G1 G2 WS ¾ /4 1/ /4 1/ ¼ /4 1/ ½ /4 1/ ¾ /4 1/ ⅜ /4 1/4 32 Easytop backventil Modell Art nr DN d Z1 Z2 L1 L2 h1 h2 G WS / / / / / / /4 32 Easytop backventil Modell Art nr DN d Z1 Z2 L1 L2 h1 h2 G WS / / / / / / / ZM_J1_sv_ _062413_5.pdf :48:36

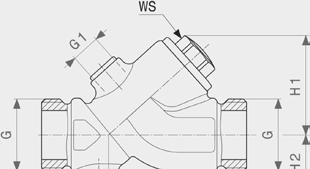

11 Easytop systemavstängningsarmaturer J1 J1 Easytop backventil Modell Art nr DN G L1 L2 h1 h2 G1 WS G ¾ /4 19 1/ /4 19 1/ ¼ /4 27 1/ ½ /4 27 1/ ¾ /4 32 1/ ⅜ /4 32 1/4 XL AVSTÄNGNINGSVENTILER AV RÖDGODS Easytop XL snedsätesventil Modell 2237XL Art nr DN G L1 L2 L3 h1 h2 Ø1 Ø2 Ø3 k W1 W2 WS n * 50 ¼ * 80 ⅜ * 100 ⅜ k = bultdiameter n = antal hål Easytop XL KRV snedsätesventil Modell 2238XL Art nr DN L1 L2 L3 h1 h2 Ø1 Ø2 Ø3 k W1 W2 WS n G * ⅜ * ⅜ * ¼ ⅜ k = bultdiameter n = antal hål 11 ZM_J1_sv_ _062413_5.pdf :48:37
12 Easytop XL backventil Modell 2239XL Art nr DN L1 L2 h1 h2 Ø1 Ø2 k W1 W2 WS n G * ⅜ * ¼ * ⅜ ⅜ k = bultdiameter n = antal hål XL AVSTÄNGNINGSVENTILER AV RÖDGODS, FRåN 2017 Easytop XL snedsätesventil Modell XL Art nr DN G n L1 L2 L3 h1 h2 Ø1 Ø2 Ø3 W1 W2 k WS ¼ ⅜ ⅜ ⅜ n = antal hål k = bultdiameter 12 ZM_J1_sv_ _062413_5.pdf :48:37
13 Easytop systemavstängningsarmaturer J1 J1 Easytop XL KRV snedsätesventil Modell XL Art nr DN G n L1 L2 L3 h1 h2 Ø1 Ø2 Ø3 W1 W2 k WS ¼ ⅜ ⅜ ⅜ n = antal hål k = bultdiameter Easytop XL backventil Modell XL Art nr DN G n L1 L2 h1 h2 Ø1 Ø2 W1 W2 WS ¼ ⅜ ⅜ ⅜ n = antal hål 13 ZM_J1_sv_ _062413_5.pdf :48:38
14 AVSTÄNGNINGSVENTIL AV ROSTFRITT STåL Easytop Inox snedsätesventil - rostfritt stål Modell 2337 Art nr DN d Z1 Z2 L1 L2 L3 h1 h2 G Ø WS * ¼ ¼ ¼ ¼ ¼ ¼ ¼ Easytop Inox KRV snedsätesventil - rostfritt stål Modell 2338 Art nr DN d Z1 Z2 L1 L2 L3 h1 h2 WS Ø G ¼ * ¼ * ¼ ¼ * ¼ * ¼ ¼ Easytop Inox backventil - rostfritt stål Modell 2339 Art nr DN d Z1 Z2 L1 L2 h1 h2 WS G * ¼ * ¼ * ¼ * ¼ ¼ ¼ ¼ 14 ZM_J1_sv_ _062413_5.pdf :48:39
15 Easytop systemavstängningsarmaturer J1 J1 AVSTÄNGNINGSVENTIL AV ROSTFRITT STåL, FRåN 2017 Easytop Inox snedsätesventil - rostfritt stål Modell Art nr DN d Z1 Z2 L1 L2 L3 h1 h2 Ø G WS / / / / / / /4 32 Easytop Inox KRV snedsätesventil - rostfritt stål Modell Art nr DN d Z1 Z2 L1 L2 L3 h1 h2 Ø G WS / / / / / / / ZM_J1_sv_ _062413_5.pdf :48:39
16 Easytop Inox backventil - rostfritt stål Modell Art nr DN d Z1 Z2 L1 L2 h1 h2 G WS / / / / / / /4 32 SYSTEMAVSTÄNGNINGSARMATUR Easytop snedsätesventil, Smart Modell Art nr DN d Z1 Z2 L1 L2 L3 h1 h2 Ø G WS * / * / * / /4 19 Easytop snedsätesventil, Smart Modell Art nr DN d Z1 Z2 L1 L2 L3 h1 h2 Ø G WS * / * / * / * / ZM_J1_sv_ _062413_5.pdf :48:40
17 Easytop systemavstängningsarmaturer J1 J1 Easytop snedsätesventil, Smart Modell Art nr DN G L1 L2 L3 h1 h2 Ø G1 WS * 25 1¼ / * 32 1½ / * 40 1¾ / * 50 2⅜ /4 41 Easytop KRV snedsätesventil, Smart Modell Art nr DN d Z1 Z2 L1 L2 L3 h1 h2 Ø G WS * / * / * / * / * / * /4 41 Easytop KRV snedsätesventil, Smart Modell Art nr DN G L1 L2 L3 h1 h2 Ø G1 WS ¾ / * / * 25 1¼ / * 32 1½ / * 40 1¾ / * 50 2⅜ / ZM_J1_sv_ _062413_5.pdf :48:41
18 TILLBEhÖR FÖR PROVTAGNINGSVENTILER Sanpress T-rör, G ¼, med insticksände - rödgods eller siliciumbrons Modell Art nr d1 G Z1 Z2 L1 L2 L ¼ ¼ ¼ ¼ ¼ ¼ ¼ CIRKULATIONSREGLERVENTILER Easytop cirkulationsreglerventil S/E Modell Art nr DN d Z1 Z2 L1 L2 h1 h2 Ø G WS / / /4 26 Easytop cirkulationsreglerventil S/E Modell Art nr DN G L1 L2 h1 h2 Ø G1 WS ¾ / /4 26 Easytop tömningsventil - rödgods Modell Art nr G Z L Ø WS1 WS ¼ WS = hylsnyckelstorlek 18 ZM_J1_sv_ _062413_5.pdf :48:42
19 Easytop systemavstängningsarmaturer J1 J1 Easytop cirkulationsreglerventil Modell 2282 Art nr DN d Z1 Z2 L1 L2 L3 h1 h2 Ø G WS / / / /4 22 Easytop cirkulationsreglerventil Modell Art nr DN G L1 L2 L3 h1 h2 Ø G1 WS ¾ / / ¼ /4 22 Easytop isoleringsskål Modell Art nr DN L1 L2 h1 h2 W Easytop kulventil Modell 2283 Art nr d Z L h Ø G * /4 19 ZM_J1_sv_ _062413_5.pdf :48:42

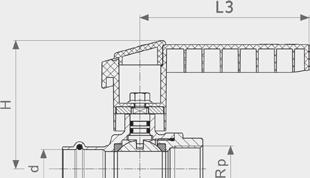

20 CIRKULATIONSREGLERVENTILER, FRåN II. KVARTALET 2019 Easytop kulventil Modell Art nr DN d Rp Z1 Z2 L1 L2 L3 h1 h ½ ¾ * ¼ * ½ Easytop kulventil Modell Art nr DN d Z1 Z2 L1 L2 L3 h1 h * * * * * Easytop kulventil Modell 5370 Art nr DN d Z1 Z2 L1 L2 L3 h1 h * * * * * * ZM_J1_sv_ _062413_5.pdf :48:43
21 Easytop systemavstängningsarmaturer J1 J1 Easytop kulventil Modell 2170 Art nr DN d Z1 Z2 L1 L2 L3 h1 h Easytop kulventil Modell Art nr DN Rp Z1 Z2 L1 L2 L3 h1 h ½ ¾ * * 32 1¼ * 40 1½ * Easytop kulventil Modell Art nr DN G L1 L2 L3 h1 h ¾ ¼ * 32 1½ ¾ * 50 2⅜ Easytop isoleringsskål Modell Art nr för DN L1 L2 h1 h2 W * * * * * ZM_J1_sv_ _062413_5.pdf :48:44
22 KULVENTIL AV RÖDGODS, FRåN 2017 Easytop kulventil Modell 2275 Art nr DN d Z1 Z2 L1 L2 L3 h1 h Easytop kulventil Modell Art nr DN d Z1 Z2 L1 L2 L3 h1 h ZM_J1_sv_ _062413_5.pdf :48:45
23 Easytop systemavstängningsarmaturer J1 J1 Easytop kulventil Modell Art nr DN d Rp Z1 Z2 L1 L2 L3 h1 h2 WS ½ ½ ¾ ¼ ½ Easytop kulventil Modell 5375 Art nr DN d Z1 Z2 L1 L2 L3 h1 h ZM_J1_sv_ _062413_5.pdf :48:45
24 Easytop kulventil Modell Art nr DN Rp Z1 Z2 L1 L2 L3 h1 h2 WS ½ ¾ ¼ ½ Easytop kulventil Modell Art nr DN Rp Z1 Z2 L1 L2 L3 h1 h2 WS ½ ¾ ¼ ½ Easytop kulventil Modell Art nr DN G L1 L2 L3 h1 h2 WS ¾ ¼ ½ ¾ ⅜ ZM_J1_sv_ _062413_5.pdf :48:46
25 Easytop systemavstängningsarmaturer J1 J1 Easytop kulventil Modell Art nr DN G L1 L2 L3 h1 h2 WS ¾ ¼ ½ ¾ ⅜ Easytop kulventil Modell Art nr DN d G Z1 Z2 L1 L2 L3 h1 h2 WS ¾ ¾ ¾ KULVENTIL AV ROSTFRITT STåL Easytop Inox kulventil Modell 2370 Art nr DN d Z1 Z2 L1 L2 L3 h1 h FRIFLÖDESVENTIL Easytop friflödes ventil Modell 2242 Art nr d Z L h1 h2 Ø * * * ZM_J1_sv_ _062413_5.pdf :48:47
26 FRIFLÖDESVENTIL, FRåN 2017 Easytop friflödes ventil Modell 2278 Art nr d Z L h1 h2 Ø Easytop friflödes ventil Modell Art nr Rp Z L h1 h2 Ø ½ ¾ INBYGGD FRIFLÖDES VENTIL, INBYGGD RAK SÄTESVENTIL Easytop inbyggnads- friflödes ventil Modell 2240 Art nr d IND Z L h1 h2 Ø1 Ø * * * IND = installationsdjup Easytop inbyggnads- friflödes ventil Modell 5340 Art nr d IND Z L h1 h2 Ø1 Ø IND = installationsdjup 26 ZM_J1_sv_ _062413_5.pdf :48:48
27 Easytop systemavstängningsarmaturer J1 J1 Easytop inbyggnads- friflödes ventil Modell Art nr Rp IND Z L h1 h2 Ø1 Ø ½ * ¾ IND = installationsdjup Easytop rak inbyggnadsventil Modell 2235 Art nr DN d IND Z L h1 h2 Ø1 Ø * * IND = installationsdjup Easytop rak inbyggnadsventil Modell 5335 Art nr DN d Z L h1 h2 ID Ø1 Ø * , * , * , , ZM_J1_sv_ _062413_5.pdf :48:49

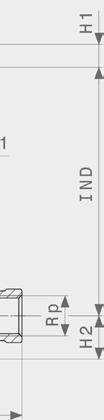

28 Easytop rak inbyggnadsventil Modell 2134 Art nr DN d Z L h1 h2 ID Ø1 Ø * , * , * , * , Easytop rak inbyggnadsventil Modell Art nr DN Rp IND Z L h1 h2 Ø1 Ø ½ ¾ * IND = installationsdjup Easytop isoleringsskål Modell Art nr för DN L1 L2 h1 h2 Ø ZM_J1_sv_ _062413_5.pdf :48:50
29 Easytop systemavstängningsarmaturer J1 J1 INBYGGD FRIFLÖDES VENTIL, INBYGGD RAK SÄTESVENTIL, FRåN 2017 Easytop inbyggnads- friflödes ventil Modell Art nr d IND Z L h1 h2 Ø1 Ø IND = installationsdjup Easytop inbyggnads- friflödes ventil Modell Art nr Rp IND Z L h1 h2 Ø1 Ø ½ ¾ IND = installationsdjup Easytop rak inbyggnadsventil Modell Art nr DN d IND Z L h1 h2 Ø1 Ø IND = installationsdjup 29 ZM_J1_sv_ _062413_5.pdf :48:51
30 Easytop rak inbyggnadsventil Modell Art nr DN d IND Z L h1 h2 Ø1 Ø IND = installationsdjup Easytop rak inbyggnadsventil Modell Art nr DN Rp IND Z L h1 h2 Ø1 Ø ½ ¾ IND = installationsdjup 30 ZM_J1_sv_ _062413_5.pdf :48:51
31 Easytop systemavstängningsarmaturer J1 J1 VATTENMÄTARENhET FÖR INBYGGNAD Easytop vattenmätarenhet för inbyggnad Modell 2231 Art nr d IND Z L1 L2 L3 L4 h1 h2 h3 Ø1 Ø2 Ø * IND = installationsdjup Easytop vattenmätarenhet för inbyggnad Modell Art nr d IND Z L1 L2 L3 L4 L5 L6 L7 L8 L9 L10 L11 W h1 h2 h3 Ø1 Ø2 Ø * IND = installationsdjup Easytop vattenmätarenhet för inbyggnad Modell Art nr Rp IND Z L1 L2 L3 L4 L5 L6 L7 L8 L9 L10 L11 h1 h2 h3 Ø1 Ø2 Ø3 W * ¾ IND = installationsdjup Easytop vattenmätarenhet för inbyggnad Modell Art nr Rp IND Z L1 L2 L3 L4 L5 L6 L7 L8 L9 L10 L11 h1 h2 h3 Ø1 Ø2 Ø3 W * ¾ IND = installationsdjup 31 ZM_J1_sv_ _062413_5.pdf :48:52
32 VATTENMÄTARENhET FÖR INBYGGNAD, FRåN 2017 Easytop vattenmätarenhet för inbyggnad Modell Art nr d IND Z L1 L2 L3 L4 h1 h2 h3 Ø1 Ø2 Ø IND = installationsdjup Easytop vattenmätarenhet för inbyggnad Modell Art nr Rp IND Z L1 L2 L3 L4 h1 h2 h3 Ø1 Ø2 Ø ¾ IND = installationsdjup Easytop vattenmätarenhet för inbyggnad Modell Art nr d IND Z L1 L2 L3 L4 L5 L6 L7 L8 L9 L10 L11 h1 h2 h3 Ø1 Ø2 Ø3 W IND = installationsdjup 32 ZM_J1_sv_ _062413_5.pdf :48:53
33 Easytop systemavstängningsarmaturer J1 J1 Easytop vattenmätarenhet för inbyggnad Modell Art nr Rp IND Z L1 L2 L3 L4 L5 L6 L7 L8 L9 L10 L11 h1 h2 h3 Ø1 Ø2 Ø3 W ¾ IND = installationsdjup Easytop vattenmätarenhet för inbyggnad Modell Art nr d IND Z L1 L2 L3 L4 L5 L6 L7 L8 L9 L10 L11 h1 h2 h3 Ø1 Ø2 Ø3 W IND = installationsdjup Easytop vattenmätarenhet för inbyggnad Modell Art nr Rp IND Z L1 L2 L3 L4 L5 L6 L7 L8 L9 L10 L11 h1 h2 h3 Ø1 Ø2 Ø3 W ¾ IND = installationsdjup 33 ZM_J1_sv_ _062413_5.pdf :48:53
34 TILLBEhÖR FÖR VATTENANSLUTNINGAR Easytop monteringsenhet Modell Art nr Qn d Rp G Z1min Z1max Z2min Z2max L1min L1max L2min L2max L3min , * 2, Art nr Qn d Rp L3max L4min L4max L5 WS1 WS2 WS3 h1 h , * 2, Qn = nominellt flöde Zmin = Z-nivå minimum Zmax = Z-nivå maximum Zmin = Z-nivå minimum Zmax = Z-nivå maximum Lmin = maximallängd Lmax = maximallängd Lmin = minimumlängd Lmax = maxlängd Lmin = minimumlängd Lmax = maxlängd Lmin = minimumlängd Lmax = maxlängd WS = hylsnyckelstorlek Easytop monteringsenhet Modell Art nr Qn d Rp G Z1min Z1max Z2min Z2max L1min L1max L2min L2max L3min , Art nr Qn d Rp L3max L4min L4max L5 WS1 WS2 WS3 h1 h , Qn = nominellt flöde Zmin = Z-nivå minimum Zmax = Z-nivå maximum Zmin = Z-nivå minimum Zmax = Z-nivå maximum Lmin = maximallängd Lmax = maximallängd Lmin = minimumlängd Lmax = maxlängd Lmin = minimumlängd Lmax = maxlängd Lmin = minimumlängd Lmax = maxlängd WS = hylsnyckelstorlek 34 ZM_J1_sv_ _062413_5.pdf :48:54
35 Easytop systemavstängningsarmaturer J1 J1 Easytop anslutning för vattenmätare - rödgods eller siliciumbrons Modell Art nr G G1 G2 Z1min Z1max Z2 L1min L1max L2 WS1 WS2 WS3 WS4 WS5 WS ¼ 1¼ 1¼ ½ 1½ Zmin = Z-nivå minimum Zmax = Z-nivå maximum Lmin = maximallängd Lmax = maximallängd WS = hylsnyckelstorlek WS = storlek 4 WS = storlek 5 WS = storlek 6 Easytop snedsätesventil Modell Art nr DN d Rp Z1 Z2 L1 L2 L3 h1 h2 Ø WS * * Easytop snedsätesventil Modell Art nr DN d Rp Z1 Z2 L1 L2 L3 h1 h2 WS Ø ¼ * ½ ZM_J1_sv_ _062413_5.pdf :48:55
36 Easytop KRV snedsätesventil Modell Art nr DN d Rp Z1 Z2 L1 L2 L3 h1 h2 Ø WS * * ¼ Easytop KRV snedsätesventil Modell Art nr DN Rp Z1 Z2 L1 L2 L3 h1 h2 Ø G WS * / * 32 1¼ / * 40 1½ / * / ZM_J1_sv_ _062413_5.pdf :48:55
37 Easytop systemavstängningsarmaturer J1 J1 TILLBEhÖR FÖR VATTENANSLUTNINGAR, FRåN 2017 Easytop monteringsenhet Modell Art nr Q3 Qn Rp1 Rp2 Z1min Z1max Z2min Z2max L1min L1max L2min L2max L3min L3max L4min , Art nr Q3 Qn Rp1 Rp2 L4max L5 h1 h2 Ø WS1 WS2 WS3 WS4 WS5 G , Q = permanent flödeshastighet Qn = nominellt flöde Zmin = Z-nivå minimum Zmax = Z-nivå maximum Zmin = Z-nivå minimum Zmax = Z-nivå maximum Lmin = maximallängd Lmax = maximallängd Lmin = minimumlängd Lmax = maxlängd Lmin = minimumlängd Lmax = maxlängd Lmin = minimumlängd Lmax = maxlängd WS = hylsnyckelstorlek WS = storlek 4 WS = storlek 5 Easytop snedsätesventil Modell Art nr DN d Rp Z1 Z2 L1 L2 L3 h1 h2 Ø WS ¼ ½ ) ej avsedd för Easytop vattenmätarbygel ZM_J1_sv_ _062413_5.pdf :48:56
38 Easytop snedsätesventil Modell Art nr DN Rp Z1 Z2 L1 L2 L3 h1 h2 Ø WS ¼ ½ ) ej avsedd för Easytop vattenmätarbygel Easytop KRV snedsätesventil Modell Art nr DN Rp Z1 Z2 L1 L2 L3 h1 h2 Ø WS ¼ ½ ) ej avsedd för Easytop vattenmätarbygel TILLBEhÖR FÖR AVSTÄNGNINGSVENTILER OCh KULVENTILER Easytop tömningsventil Modell 2234 Art nr G Z h L Ø1 Ø ¼ ⅜ ZM_J1_sv_ _062413_5.pdf :48:56
39 Easytop systemavstängningsarmaturer J1 J1 Easytop Inox tömningsventil - rostfritt stål Modell 2334 Art nr G Z h L Ø1 Ø ¼ Easytop förlängning Modell Art nr G L Z L1 L ¼ Easytop Inox förlängning - rostfritt stål Modell Art nr G L Z L1 L ¼ Easytop isoleringsskål Modell Art nr för DN L1 L2 h1 h2 W * * * * Sanpress skruvförband - rödgods eller siliciumbrons Modell 2263 Art nr VdS d G Z L1 L2 WS ¾ ¾ ¼ ½ ¾ ⅜ VdS = VdS-godkännande 39 ZM_J1_sv_ _062413_5.pdf :48:57
40 Artikel-nr Sida Artikel-nr Sida Artikel-nr Sida Artikel-nr Sida Artikel-nr Sida ZM_J1_sv_ _062413_5.pdf :48:57
41 Artikel-nr Sida Artikel-nr Sida Artikel-nr Sida Artikel-nr Sida Artikel-nr Sida ZM_J1_sv_ _062413_5.pdf :48:57
42 Modell-nr. Sida Modell-nr. Sida Modell-nr. Sida Modell-nr. Sida Modell-nr. Sida XL XL XL XL XL XL ZM_J1_sv_ _062413_5.pdf :48:57
