1 Geberit specialelement

2 Var används installationselement Allmänna fördelar Den enkla lösningen Används där man vill ha en vägghängd toalett. Monteras mot en vägg. Avslutas med en hylla. Utformad för att hålla i många år Serieuppställning Installationsväggen består av flera element som exempelvis toalettoch tvättställselement. Monteras mot en vägg. Avslutas med en hylla. Kräver inte mer plats än en golvstående toalett Den individuella lösningen Installationsväggen byggs vinkelrätt mot en vägg och kan fungera som rumsavdelare. Elementen finns i olika höjder allt efter behov Placering mellan två väggar Installationsväggen placeras i en nisch som skiljer toaletten från de övriga installationerna. Vattenbesparande dubbelspolning Vägg med inbyggda installationer Installationsväggen fungerar som skiljevägg och skapar mer plats i badrummet. Enkelt underhåll Hörnlösning Hörnlösningen kan förvandla en tråkig vrå till en spännande del av badrummet. Avslutas med en topphylla. Enkel rengöring 2

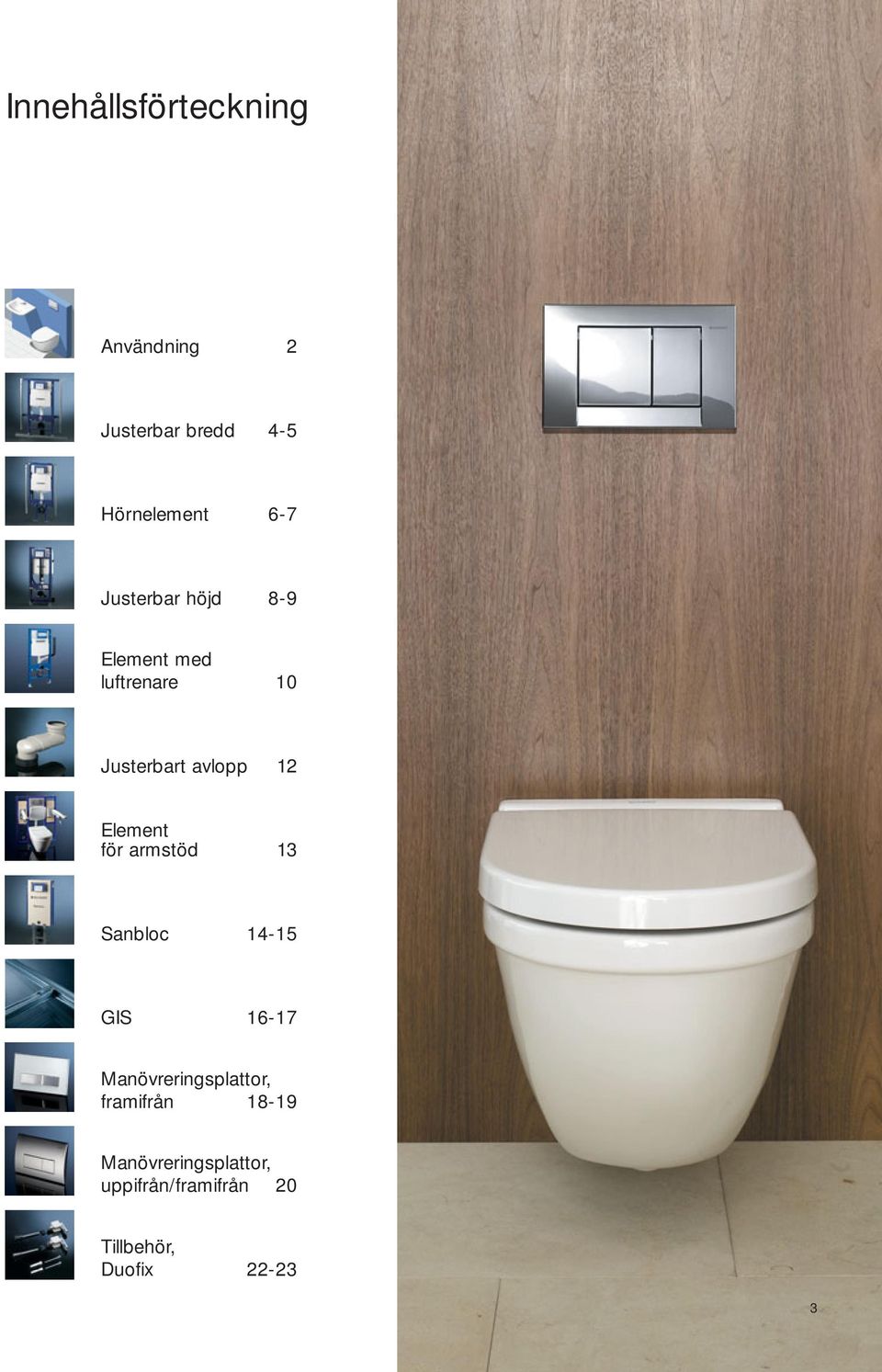

3 Innehållsförteckning Användning 2 Justerbar bredd 4-5 Hörnelement 6-7 Justerbar höjd 8-9 Element med luftrenare 1 Justerbart avlopp 12 Element för armstöd 13 Sanbloc GIS Manövreringsplattor, framifrån Manövreringsplattor, uppifrån/framifrån 2 Tillbehör, Duofix

4 4

5 1,m Duofix wc-element, manövrering framifrån, justerbar bredd 8 13 cm, höjd 112 cm Tack vare det nya Duofixelementet med justerbar bredd går det betydligt snabbare när du ska montera ett wc-element mellan två väggar. Allt du behöver vid monteringen medföljer i förpackningen. Gör så här: 1. Montera den ena av de två medföljande skenorna på golvet. 2. Sätt elementet i skenan, kontrollera inställningarna och fäst det i vägg och skena. 3. Dra ut elementets inbyggda skenor och fäst dem i de två väggarna. Du kan variera bredden från 8 till 13 cm. 4. Anslut vatten och avlopp (vattenanslutning till PEX är förmonterad och det medföljer avstängningsventil och tomrörsfixering). 5. Sätt på gipsskivor. Nu är väggen redo för den avslutande väggbeklädnaden. 6. I de fall den avslutande beklädnaden inte dragits över installationsväggens ovansida avslutar du med en topphylla. 7. Klart och du behöver inte anlita andra hantverkare. Enklare kan det inte bli! Om elementet ska monteras i ett hörn medföljer det en extraskena för infästning av gipsskivan på ändstycket (se bilden längst ner) PEX 15/16mm R 1 / / Artikelnr RSK-nr Tillhörande manövreringsplattor, se sid /11 5

6 Duofix wc-hörnelement, manövrering framifrån, justerbar bredd cm, höjd 112 cm Duofix hörnelement har blivit populärt. Det är en mycket bra lösning när man inte vill inreda sitt badrum på traditionellt sätt. De många placeringsmöjligheterna och det breda urvalet av manövreringsplattor innebär att hörnelementet uppfyller personliga önskemål i många badrum. Duofix hörnelement är försett med PEX-vattenanslutning och tomrörsadapter R1/ / Artikelnr RSK-nr Tillhörande manövreringsplattor, se sid

7 Med inbyggda möjligheter Duofix hörnelement gör det möjligt att enkelt installera en vägghängd toalett i ett hörn eller fristående ut från väggen om kunden vill ha en alldeles speciell lösning. Eftersom hörnelementets bredd kan justeras cm är det oftast inte något problem att ställa det framför ett fallrör och låta det ingå i den färdiga lösningen. Eller justera bredden så att den passar med kakelplattornas mått. Monteringen är enkel: 1. Markera rätt placering och fäst elementet i vägg och golv. Dra ut de inbyggda, utdragbara skenorna till rätt position och fäst dem i väggen. 2. Anslut vatten och avlopp. 3. Skruva fast gipsskivor, varpå elementet är klart för den avslutande väggbeklädnaden i form av kakel eller liknande. 4. Justera monteringsramen när väggbeklädnaden är klar och sätt fast manövreringsplattan. 5. Om den avslutande manövreringsplattan inte dragits över hörnlösningens ovansida avslutar du med en topphylla. 6. Klart och du behöver inte vänta på andra hantverkare. A B C 39,6 56, 28, 4,3 57, 28,5 41, 58, 29, 41,7 59, 29,5 42,4 6, 3, 43,1 61, 3,5 43,8 62, 31, 44,5 63, 31,5 45,2 64, 32, 45,9 65, 32,5 46,6 66, 33, A B C 47,3 67, 33,5 48, 68, 34, 48,7 69, 34,5 49,5 7, 35, 5,2 71, 35,5 5,9 72, 36, 51,6 73, 36,5 52,3 74, 37, 53, 75, 37,5 53,7 76, 38, A C B Hörnbeslag upptill/nedtill Om man inte vill ha en lösning med höjden 112 cm kan man montera hörnbeslag på Duofixelement med manövrering uppifrån/framifrån och höjden 82 eller 98 cm. Hörnbeslag, upptill Artikelnr RSK-nr: Hörnbeslag, nedtill Artikelnr

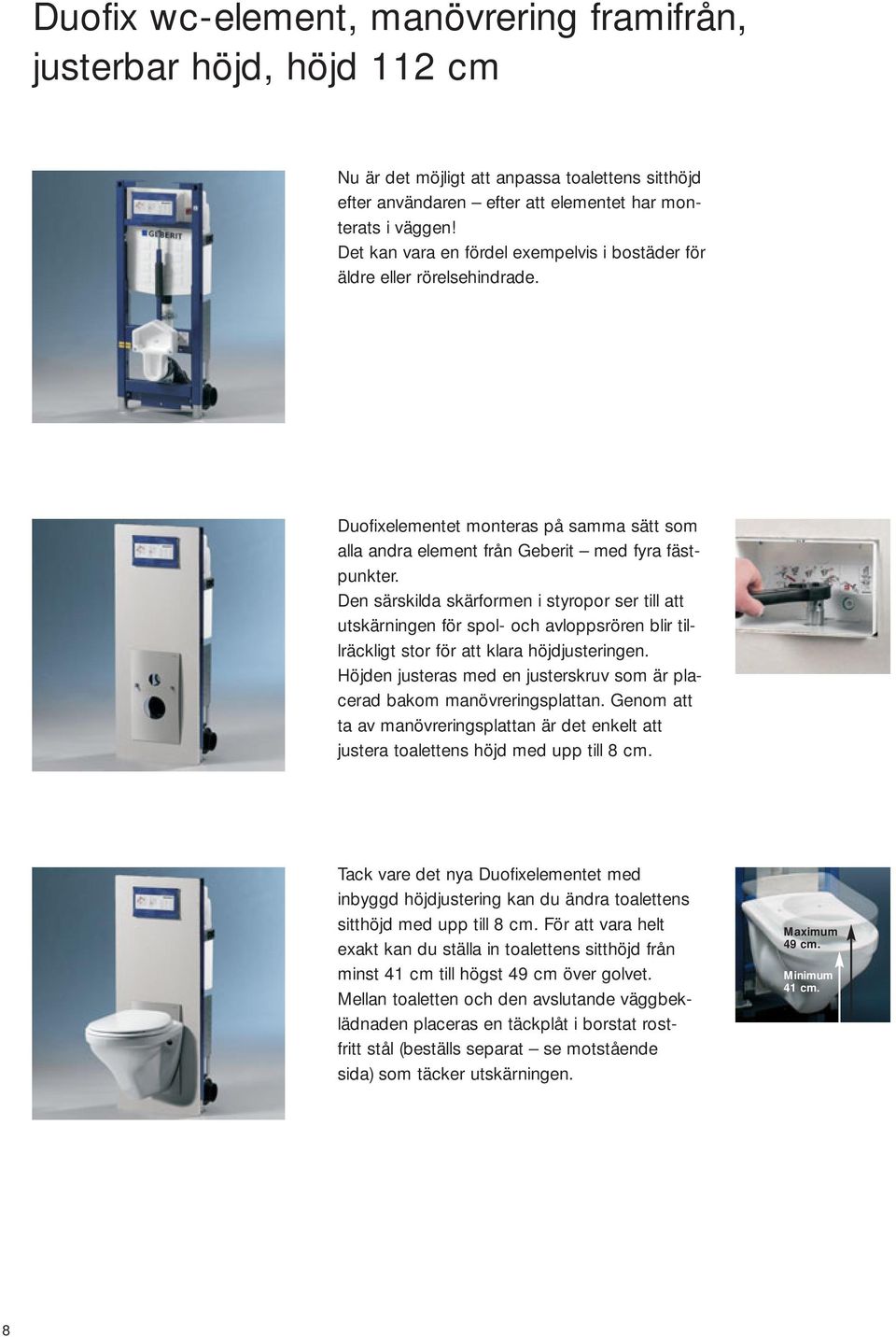

8 Duofix wc-element, manövrering framifrån, justerbar höjd, höjd 112 cm Nu är det möjligt att anpassa toalettens sitthöjd efter användaren efter att elementet har monterats i väggen! Det kan vara en fördel exempelvis i bostäder för äldre eller rörelsehindrade. Duofixelementet monteras på samma sätt som alla andra element från Geberit med fyra fästpunkter. Den särskilda skärformen i styropor ser till att utskärningen för spol- och avloppsrören blir tillräckligt stor för att klara höjdjusteringen. Höjden justeras med en justerskruv som är placerad bakom manövreringsplattan. Genom att ta av manövreringsplattan är det enkelt att justera toalettens höjd med upp till 8 cm. Tack vare det nya Duofixelementet med inbyggd höjdjustering kan du ändra toalettens sitthöjd med upp till 8 cm. För att vara helt exakt kan du ställa in toalettens sitthöjd från minst 41 cm till högst 49 cm över golvet. Mellan toaletten och den avslutande väggbeklädnaden placeras en täckplåt i borstat rostfritt stål (beställs separat se motstående sida) som täcker utskärningen. Maximum 49 cm. Minimum 41 cm. 8

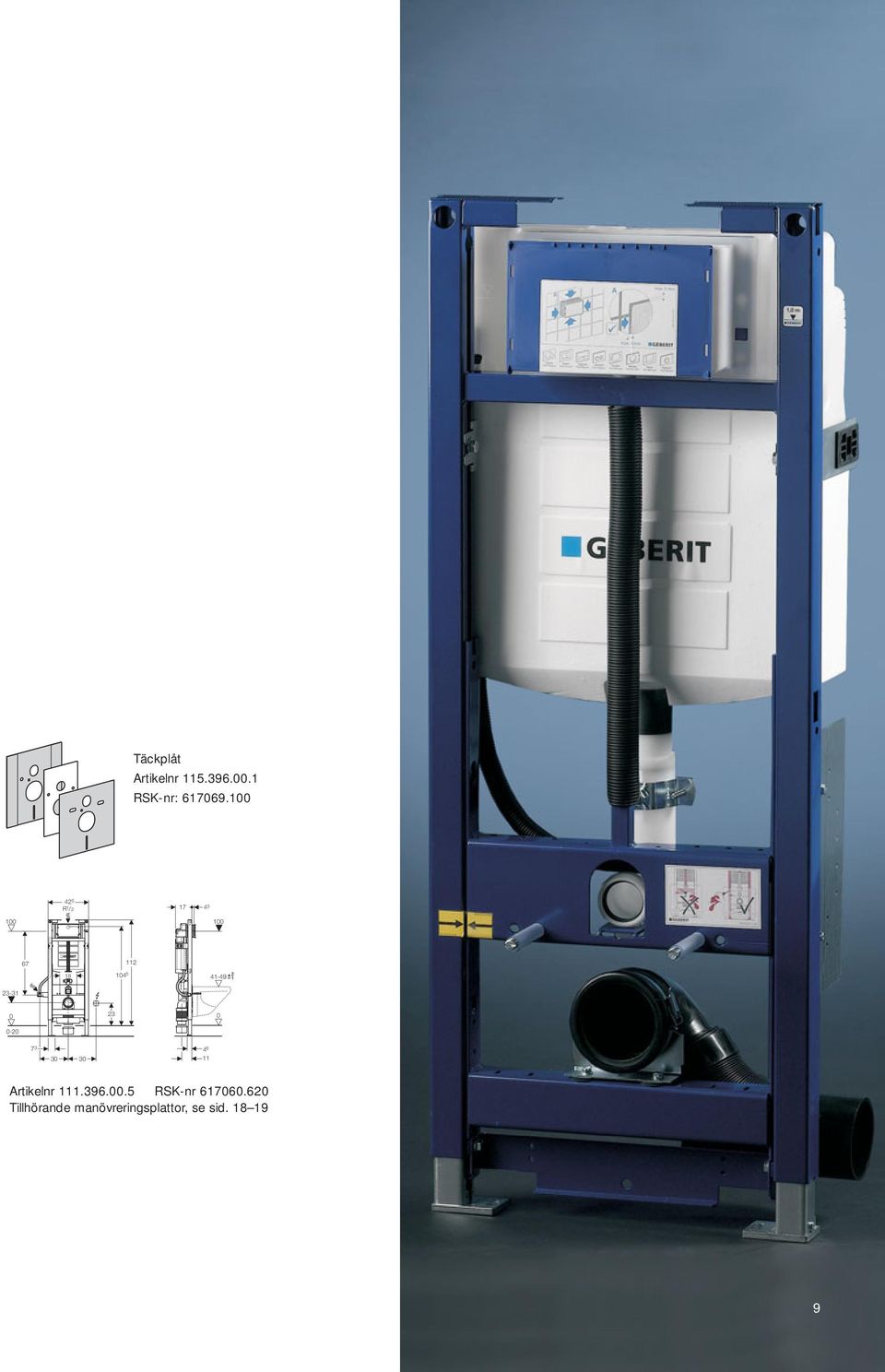

9 Täckplåt Artikelnr RSK-nr: R 1 / Artikelnr RSK-nr Tillhörande manövreringsplattor, se sid

10 Duofix wc-element, manövrering framifrån, med luftrenare, höjd 112 cm Vi har alla råkat ut för illaluktande badrum eller offentliga toaletter. Genom att koppla en luftrenare till cisternens spolrör kan den dåliga lukten avlägsnas via toalettskålen, dvs. direkt vid källan. Genom att eventuellt koppla utluftningen till en existerande ventilationsanläggning är det möjligt att ha konstant ventilation i badrummet. Utloppsröret är Ø 5 mm och utluftningen är högst 18 m 3 /h. Ø 8 PE Ø 9-5 PE Ø 5 PE Ø 5 PE Ø 5 max. 18m 3 /h Flex Ø 5 PE Ø 5 Duofix, artikelnr GIS, artikelnr Tillbehörssats, artikelnr Tillhörande manövreringsplattor, se sid

11 11

12 Justerbart avlopp för renoveringar I samband med renovering av badrum då avlopp ska flyttas är Geberits justerbara avloppsböj en bra lösning. Med en höjd på bara 72 mm är den mycket mindre utrymmeskrävande än en vanlig Ø 11 mm böj. Risken för att förstöra en ev. underliggande yta, t.ex. vid bjälklag, är också mycket liten. En annan fördel är den variabla längden mellan 145 och 345 mm. Om man i samband med renovering av badrummet vill byta ut den golvstående toaletten mot en vägghängd, kan man mycket väl använda Geberits justerbara avloppsböj. Med den kan man anpassa den gamla avloppsinstallationen till den nya. Artikelnr Längden på det justerbara avloppet kan anpassas allt efter behov från 145 till 345 mm. Höjden är bara 72 mm. 12

13 Wc-element, manövrering framifrån, för armstöd, höjd 112 cm Elementet används i badrum eller på toaletter där det behövs en speciell lösning för rörelsehindrade personer. Det extra breda elementet på 88 cm möjliggör montering av armstöd på de förmonterade plywoodskivorna. Geberits manövreringar möjliggör helautomatisk spolning eller spolning med hjälp av en inbyggd fjärrkontroll i R½ armstöden. Artikelnr Tillhörande manövreringsplattor, se sid /

14 ??? Geberit Sanbloc. Perfekt för inmurning ROT-projekt eller nybyggnad. Geberits Sanblocelement för vägghängda toaletter lämpar sig lika bra för bådadera. Det som kännetecknar Geberit Sanbloc är att elementet är mycket lämpligt för inmurning. Det kan vara en fördel om det är ont om utrymme eftersom cisternen blir en del av väggen. Geberit Sanbloc har en speciell yta som gör det möjligt att kakla direkt på elementet utan förarbete. Dessutom har Sanbloc ljuddämpande egenskaper eftersom cisternen är inkapslad i lättbetong. Om du vill utnyttja de ljuddämpande egenskaperna i andra sammanhang går det även att montera Geberit Sanbloc i lätta skiljeväggar. Geberits Sanblocelement finns med manövrering uppifrån/framifrån eller manövrering framifrån för wc samt för urinal och bidé. Vid användning i brandväggar finns det ett Sanblocelement som är godkänt som BS9/EI9-byggnadsdel. Geberit Sanbloc finns med både manövrering framifrån och uppifrån/framifrån. Cisternen i Geberit Sanbloc är inkapslad i lättbetong som är ljuddämpande. Elementet har dessutom en yta som kan beklädas utan ytterligare förarbete. 14

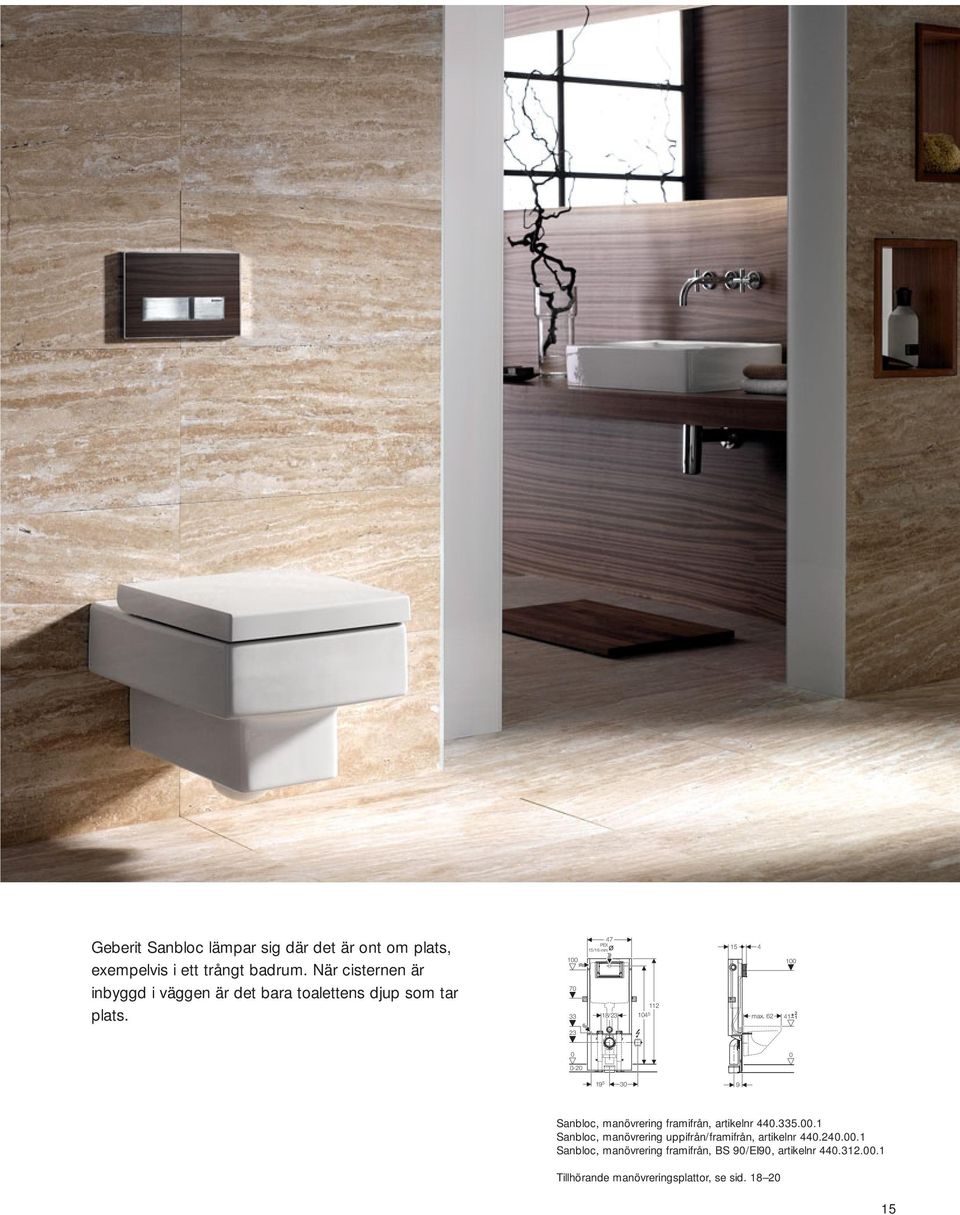

15 PEX Geberit Sanbloc lämpar sig där det är ont om plats, exempelvis i ett trångt badrum. När cisternen är inbyggd i väggen är det bara toalettens djup som tar plats /16 mm 18/ max Sanbloc, manövrering framifrån, artikelnr Sanbloc, manövrering uppifrån/framifrån, artikelnr Sanbloc, manövrering framifrån, BS 9/EI9, artikelnr Tillhörande manövreringsplattor, se sid

16 Geberits installationssystem GIS Installationssystemet Geberit GIS är det universella monteringssystemet för nybyggnad och ROT-projekt. Installationsväggen GIS från Geberit kan prefabriceras på exempelvis verkstaden för att därefter monteras på plats. Det är ofta en stor fördel om man ska bygga/renovera många badrum med samma installationer. Geberit GIS kan användas för uppbyggnad av skiljeväggar, installationsväggar ut från andra väggar, fristående väggar eller väggar framför befintliga väggar. Flexibiliteten innebär att det går att inreda badrum på många olika sätt. Till GIS finns det wc-element med manövrering såväl uppifrån/framifrån som framifrån och tvättställselement, urinalelement samt bidéelement. 16

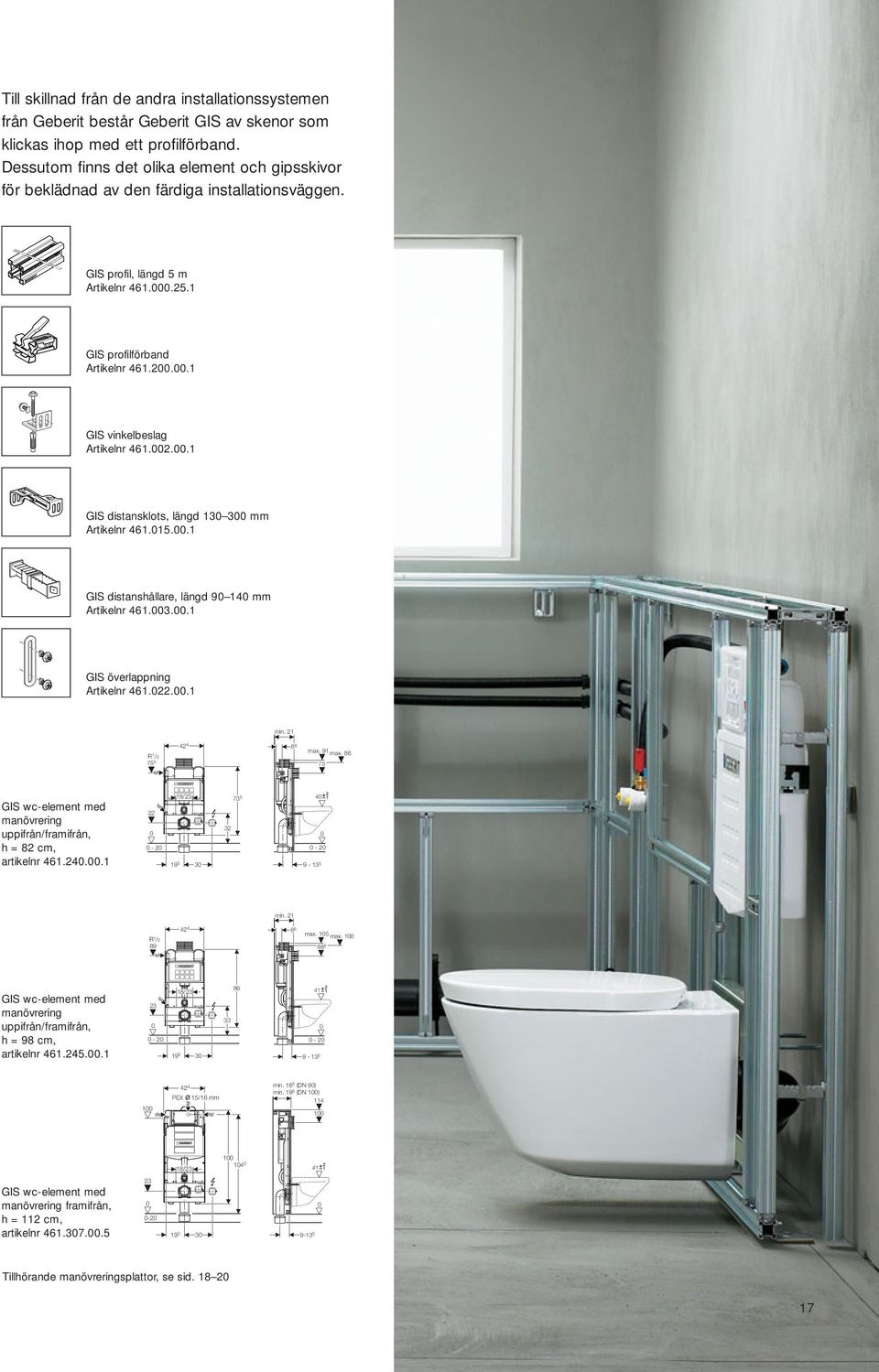

17 Till skillnad från de andra installationssystemen från Geberit består Geberit GIS av skenor som klickas ihop med ett profilförband. Dessutom finns det olika element och gipsskivor för beklädnad av den färdiga installationsväggen. GIS profil, längd 5 m Artikelnr GIS profilförband Artikelnr GIS vinkelbeslag Artikelnr GIS distansklots, längd 13 3 mm Artikelnr GIS distanshållare, längd 9 14 mm Artikelnr GIS överlappning Artikelnr min. 21 R 1 / max. 91 max GIS wc-element med manövrering uppifrån/framifrån, h = 82 cm, artikelnr / min. 21 R 1 / max max. 1 GIS wc-element med manövrering uppifrån/framifrån, h = 98 cm, artikelnr / PEX /16 mm min (DN 9) min (DN 1) / GIS wc-element med manövrering framifrån, h = 112 cm, artikelnr Tillhörande manövreringsplattor, se sid

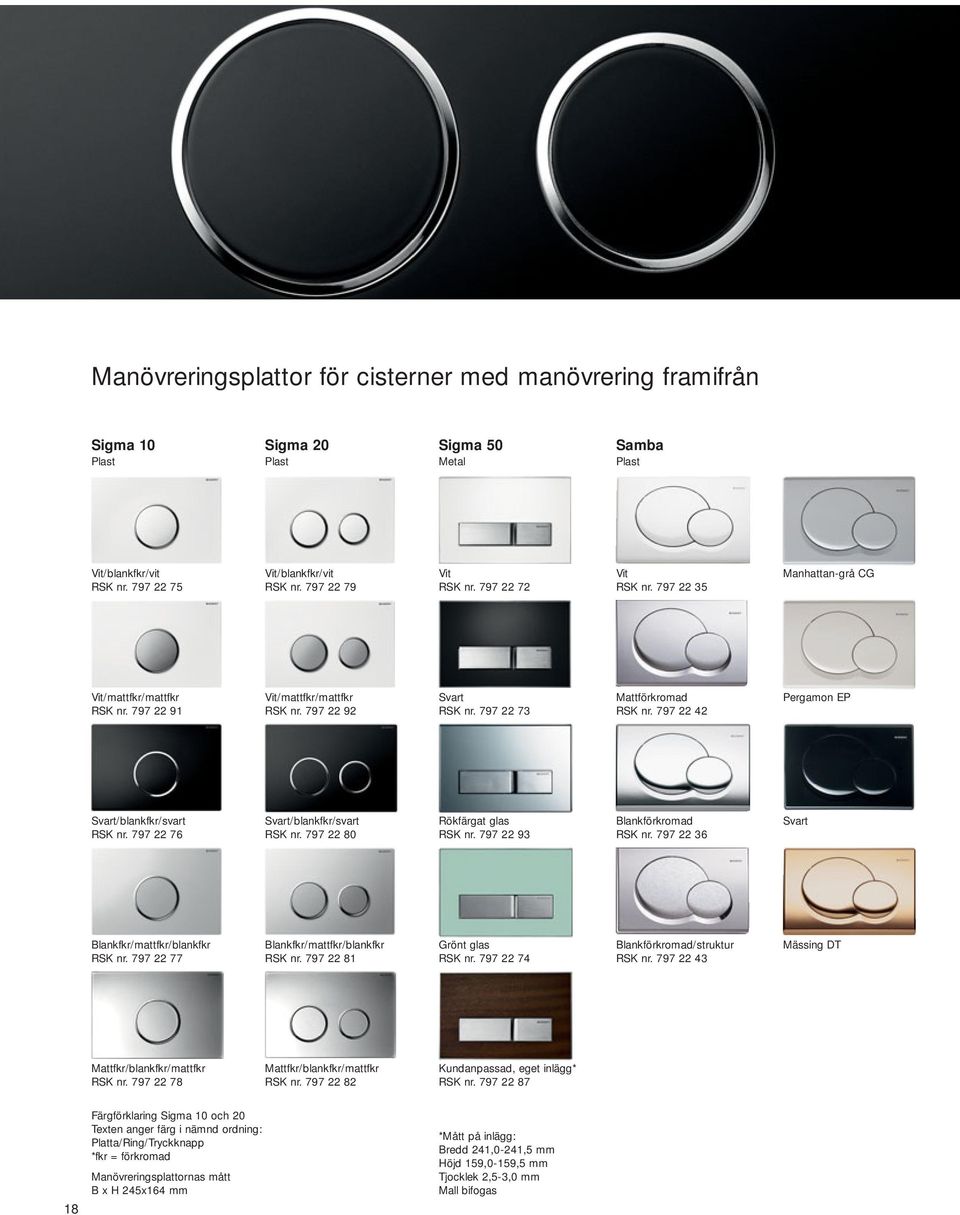

18 Manövreringsplattor för cisterner med manövrering framifrån Sigma 1 Plast Sigma 2 Plast Sigma 5 Metal Samba Plast Vit/blankfkr/vit RSK nr Vit/blankfkr/vit RSK nr Vit RSK nr Vit RSK nr Manhattan-grå CG Vit/mattfkr/mattfkr RSK nr Vit/mattfkr/mattfkr RSK nr Svart RSK nr Mattförkromad RSK nr Pergamon EP Svart/blankfkr/svart RSK nr Svart/blankfkr/svart RSK nr Rökfärgat glas RSK nr Blankförkromad RSK nr Svart Blankfkr/mattfkr/blankfkr RSK nr Blankfkr/mattfkr/blankfkr RSK nr Grönt glas RSK nr Blankförkromad/struktur RSK nr Mässing DT Mattfkr/blankfkr/mattfkr RSK nr Mattfkr/blankfkr/mattfkr RSK nr Kundanpassad, eget inlägg* RSK nr Färgförklaring Sigma 1 och 2 Texten anger färg i nämnd ordning: Platta/Ring/Tryckknapp *fkr = förkromad Manövreringsplattornas mått B x H 245x164 mm *Mått på inlägg: Bredd 241,-241,5 mm Höjd 159,-159,5 mm Tjocklek 2,5-3, mm Mall bifogas

19 Bolero Plast Tango Metall Mambo Kromstål Vit RSK nr Edelweiss DK Vit RSK nr Borstat stål RSK nr Mattförkromad RSK nr Agais FB Mattförkromad RSK nr Borstat stål Automatisk spolning 23V RSK nr Batteri RSK nr Blankförkromad RSK nr Blankförkromad RSK nr Blankförkromad/struktur RSK nr Matt-/blankförkromad RSK nr Bahamabeige 1 Satinox GM Pergamon EP Mässing DT 19

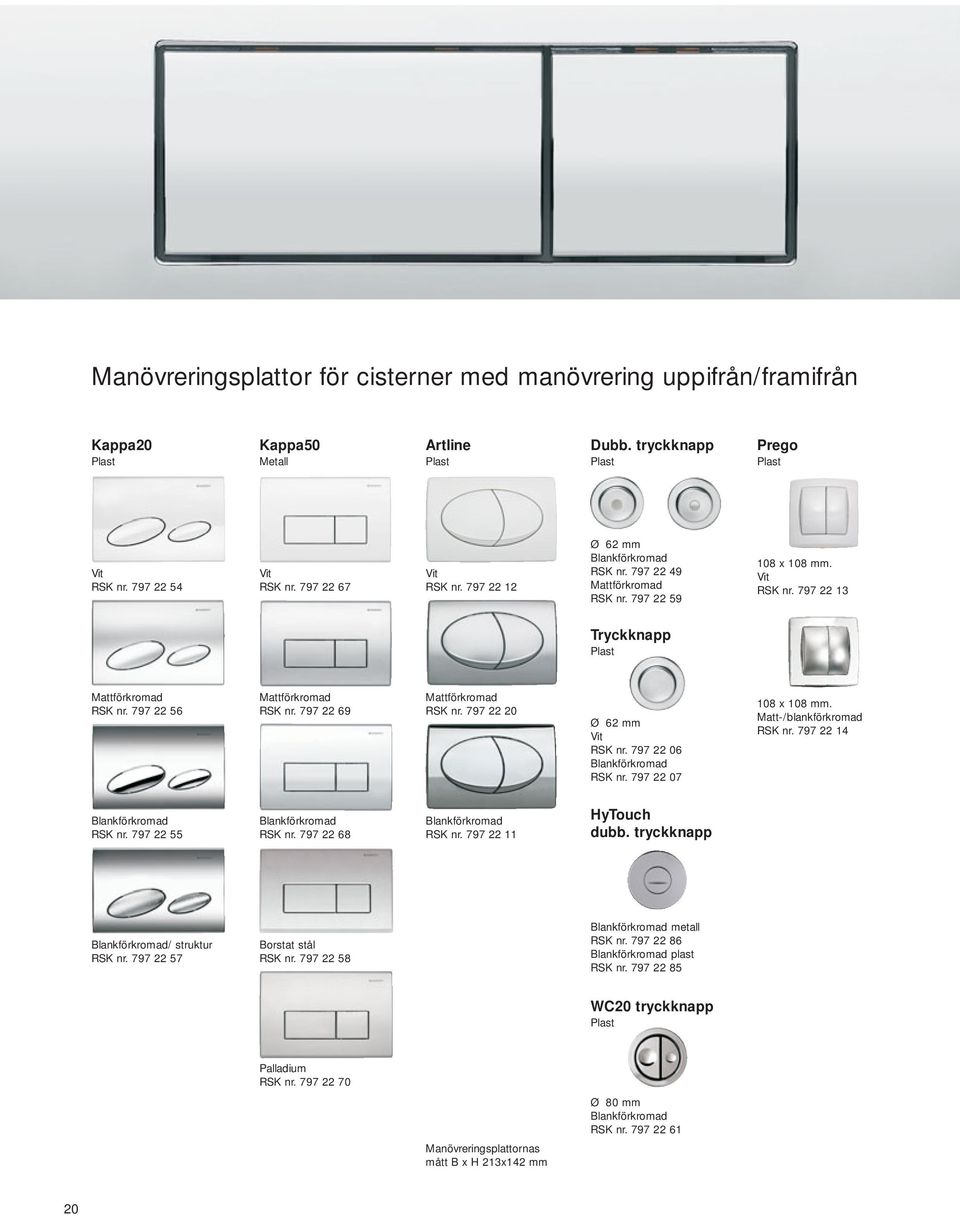

20 Manövreringsplattor för cisterner med manövrering uppifrån/framifrån Kappa2 Plast Kappa5 Metall Artline Plast Dubb. tryckknapp Plast Prego Plast Vit RSK nr Vit RSK nr Vit RSK nr Ø 62 mm Blankförkromad RSK nr Mattförkromad RSK nr x 18 mm. Vit RSK nr Tryckknapp Plast Mattförkromad RSK nr Mattförkromad RSK nr Mattförkromad RSK nr Ø 62 mm Vit RSK nr Blankförkromad RSK nr x 18 mm. Matt-/blankförkromad RSK nr Blankförkromad RSK nr Blankförkromad RSK nr Blankförkromad RSK nr HyTouch dubb. tryckknapp Blankförkromad/ struktur RSK nr Borstat stål RSK nr Blankförkromad metall RSK nr Blankförkromad plast RSK nr WC2 tryckknapp Plast Palladium RSK nr Ø 8 mm Blankförkromad RSK nr Manövreringsplattornas mått B x H 213x142 mm 2

21 21

22 Praktiska tillbehör Duofix vinkelbeslag för stomvägg Artikelnr Duofix väggbeslag nedtill Artikelnr Vid beställning av nedanstående artikelnummer medföljer ett set väggbeslag. 82 cm cm cm Användning Används för att fästa Duofixelement i stomvägg med stolpavstånd 5 65 cm. Duofix tvärstag för små toalettskålar Artikelnr Användning Används för att fästa Duofixelement i vägg nära golv om man inte vill fästa dem i golvet. Kan justeras från 13 till 2 cm. Duofix excentrisk anslutningssats d (mm) d1 (mm) Artikelnr Artikelnr Användning Används som stöd för små toalettskålar med en anliggningsyta på mindre än 17 cm. d1 d Duofix hörnbeslag upptill och nedtill Hörnbeslag upptill, Artikelnr RSK-nr: Hörnbeslag nedtill, Artikelnr Användning Används när toaletten ska justeras uppåt/nedåt med 25 mm + _ efter att väggens beklädnad är klar. Förlängd PEH-anslutningssats Artikelnr Användning Används vid montering av 82 cm eller 98 cm högt Duofixelement i ett hörn. Användning Används t.ex. när konstruktionen framför wc-elementet är tjockare än 9 mm. Längd 3 cm. 22

23 Duofix klosettböj/ klosettanslutningsrör d (mm) d1 (mm) Artikelnr o 9 9 Artikelnr o 11 9 Artikelnr Artikelnr Duofix skena, 2 st. à 3 m Artikelnr K d1 Användning För uppbyggnad av Duofix installationsvägg då det placeras flera element sida vid sida d d d1 D Duofix monteringssats, överdel till Duofix skena Artikelnr Användning Används till avloppsrör, toaletter med vågrätt avlopp m.m. Ljuddämpningssats Artikelnr Användning Används för att fästa Duofixelement i Duofixskena. Användning Monteras som ljudisolering mellan vägghängd toalett och vägg. Förlängningssats för manövreringsplattor till UP2 och UP23 Artikelnr Duofix monteringsförlängare för väggbeslag, överdel och monteringssats för Duofix skena Artikelnr M1 Användning Används vid förlängning av Duofix väggbeslag, överdel samt Duofix monteringssats för Duofix skena 2 4 cm. Användning Vid förlängning av tryckstänger och monteringsbultar vid förmurning på högst 18 cm. 23

24 Geberit AB Kantyxegatan 25 Box 5414 S Malmö Tlf Fax
