1 Kvalitet bakom väggen Geberit inbyggnadsfixturer

2 Redo för framtidens badrum. Fulländad funktion. De som monterade Geberit inbyggnadscistern 1964 var före sin tid. Och det är de fortfarande; våra WC-system är utrustade för att motsvara morgondagens standarder. Det är inte konstigt att mer än 60 miljoner Geberit inbyggnadscisterner och spolplattor har monterats över hela världen under de senaste 50 åren. 2 3

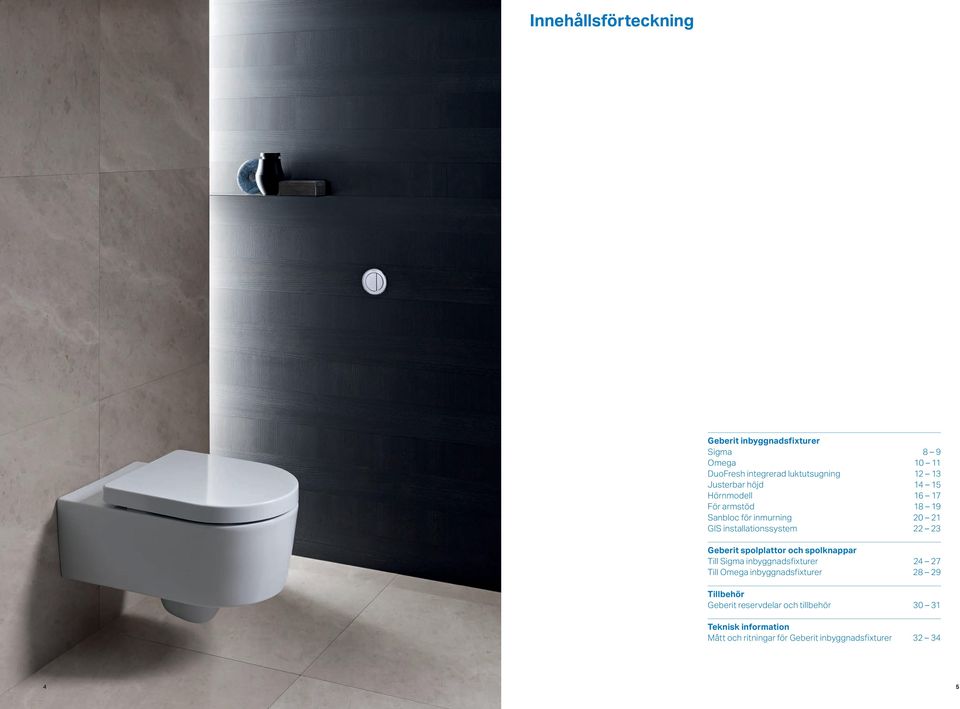

3 Innehållsförteckning Geberit inbyggnadsfixturer Sigma Omega DuoFresh integrerad luktutsugning Justerbar höjd Hörnmodell För armstöd Sanbloc för inmurning GIS installationssystem Geberit spolplattor och spolknappar Till Sigma inbyggnadsfixturer Till Omega inbyggnadsfixturer Tillbehör Geberit reservdelar och tillbehör Teknisk information Mått och ritningar för Geberit inbyggnadsfixturer

4 Lösningar för moderna badrum. Geberit inbyggnadsfixturer. 50 år Framgångsrik Den inbyggda tekniken har använts med framgång i 50 år. 60 miljoner Beprövad Erfarenheter från mer än 60 miljoner monteringar tillgodogörs Geberits produkter. 25 år Hållbar Tillgången på reservdelar garanteras i 25 år. Tillförlitlig Grundliga tester säkerställer tillförlitlighet och säkerhet. Vattentät Inga dolda skarvar då spolröret är svetsat till cisternen. Detta förhindrar vattenläckage. Stabil Vikten av den vägghängda wc:n bärs inte av väggen utan av installationselementet. Geberit Sigma 12 cm (UP320) WS ,0 l 5,0 / 4,0 l 6 7

5 Kvalitet bakom väggen. Geberit Sigma inbyggnadsfixtur. Verktygslös montering av spolplattan. 1 2 Höjd 112 cm Spolning framifrån Passar spolplattorna Sigma, Tango och Bolero Geberit Sigma WC-fixtur med en konstruktionshöjd på 112 cm passar snabba och enkla monteringar i halvhöga eller rumshöga väggar eller skiljeväggar. 1 Demontera montageboxen 2 Kapa montageboxens sidor 1-2 mm innanför färdig väggbeklädnad 3 Demontera skyddslocket 4 Innan drifttagning ska vattenröret renspolas 5 Montera lyftkonsolen 6 Montera spolplattans monteringsram 7 Vrid de vita låsbultarna 90 och tryck ned/upp de blå låssprintarna 8 Montera spolplattan 3 4 Vattenanslutning höger-/ vänster-/ovanifrån Övre och nedre väggbeslag ingår Geberit inbyggnadsfixturer är välkända för sin unika kvalitet och säkra funktion. Alla cisterner läckagetestas innan de levereras. 25 års reservdelsgaranti ger långsiktig trygghet. Går att få med dubbelspolning, spola/stopp-funktion eller stor spolmängd. Reducerad vattenförbrukning Geberits wc-fixtur Sigma kan också begränsas till 4,5 liter, vilket gör den till ett perfekt alternativ för den som vill reducera sin vattenförbrukning. Tack vare det har den alltid rankats högt av WELLmärkningen (Water Efficiency Label). 5 6 Geberit Sigma smal modell För trånga utrymmen finns även inbyggnadsfixturen i en smalare variant, endast 42,5 cm bred - perfekt för små gästtoaletter. WC-fixtur Sigma standard Art. nr / RSK nr WC-fixtur Sigma smal modell (B: 42,5 cm)* Art. nr / RSK nr *OBS! Nedre väggfästen ( ) beställs separat

6 Låga krav på utrymme, hög flexibilitet. Geberit Omega inbyggnadsfixtur. Höjd 82 eller 98 cm Spolning framifrån eller ovanifrån Passar spolplattorna Omega Vattenanslutning från vänster Övre och nedre väggbeslag ingår Vid montering av en vägghängd WC under ett fönster eller ett lutande tak är cisternens monteringshöjd kritisk. Geberit Omega inbyggnads cistern kan monteras i höjd 82 cm eller 98 cm och erbjuder enastående spolprestanda varje gång. En vattensnål dubbelspolning bevarar värdefulla resurser och hjälper cisternen att uppnå full effektivitet Manövrering fram-/ovanifrån Geberit Omega inbyggnadscistern är förenlig med nästan varje montering framför vägg. Beroende på konstruktion kan spolplattan anslutas på cisternens frameller ovansida. Inga särskida verktyg krävs för att montera cisternen eller spolplattan Kompakta spolplattor Tack vare den reducerade serviceöppningen (180 x 110 mm) kan det på cisternen monteras små, eleganta spolplattor som Geberits spolplatta Omega 20, 30 eller Geberits insänkta spolplatta Omega 60. Dessutom erbjuder Omega 01, 10 och 70 med fjärrmanövrerad spolning alternativet att placera spolplattan fritt inom två meters omkrets från cisternen. 1 1 WC-fixtur Omega H: 82 cm Art. nr / RSK nr WC-fixtur Omega H:98 cm Art. nr / RSK nr De små, kompakta spolplattorna öppnar för nya designalternativ (på bilden visas Geberit Omega60 spolplatta med bredd 184 mm och höjd 114 mm). 3 Två möjliga monteringshöjder erbjuder maximal flexibilitet

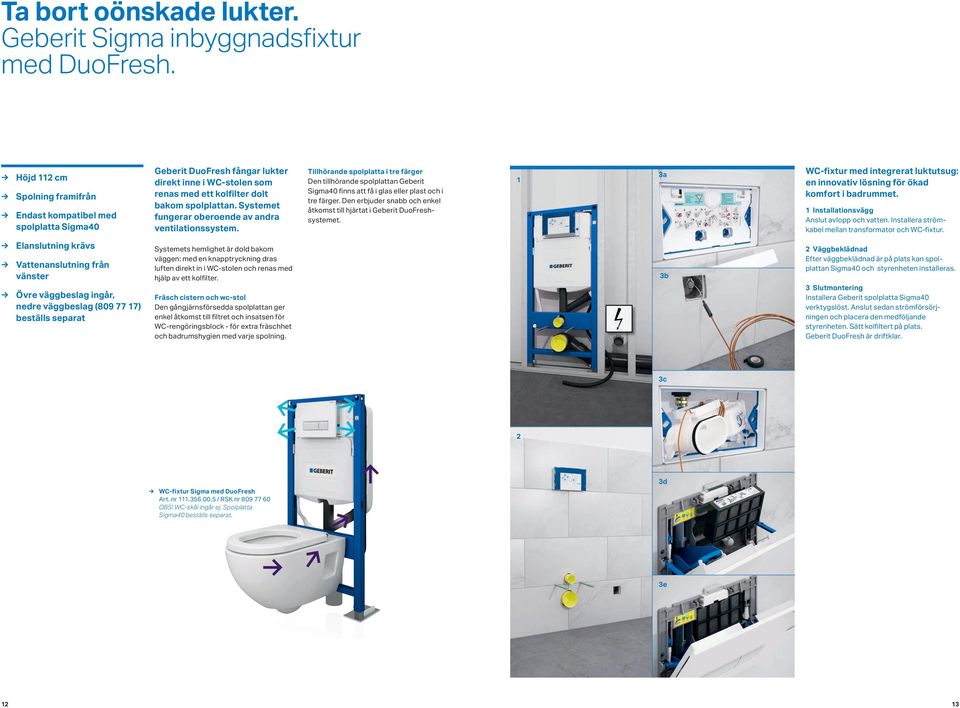

7 Ta bort oönskade lukter. Geberit Sigma inbyggnadsfixtur med DuoFresh. Höjd 112 cm Spolning framifrån Endast kompatibel med spolplatta Sigma40 Geberit DuoFresh fångar lukter direkt inne i WC-stolen som renas med ett kolfilter dolt bakom spolplattan. Systemet fungerar oberoende av andra ventilationssystem. Tillhörande spolplatta i tre färger Den tillhörande spolplattan Geberit Sigma40 finns att få i glas eller plast och i tre färger. Den erbjuder snabb och enkel åtkomst till hjärtat i Geberit DuoFreshsystemet. 3a 1 WC-fixtur med integrerat luktutsug: en innovativ lösning för ökad komfort i badrummet. 1 Installationsvägg Anslut avlopp och vatten. Installera strömkabel mellan transformator och WC-fixtur. Elanslutning krävs Vattenanslutning från vänster Övre väggbeslag ingår, nedre väggbeslag ( ) beställs separat Systemets hemlighet är dold bakom väggen: med en knapptryckning dras luften direkt in i WC-stolen och renas med hjälp av ett kolfilter. Fräsch cistern och wc-stol Den gångjärnsförsedda spolplattan ger enkel åtkomst till filtret och insatsen för WC-rengöringsblock - för extra fräschhet och badrumshygien med varje spolning. 3b 2 Väggbeklädnad Efter väggbeklädnad är på plats kan spolplattan Sigma40 och styrenheten installeras. 3 Slutmontering Installera Geberit spolplatta Sigma40 verktygslöst. Anslut sedan strömförsörjningen och placera den medföljande styrenheten. Sätt kolfiltert på plats. Geberit DuoFresh är driftklar. 3c 2 WC-fixtur Sigma med DuoFresh Art. nr / RSK nr OBS! WC-skål ingår ej. Spolplatta Sigma40 beställs separat. 3d 3e 12 13

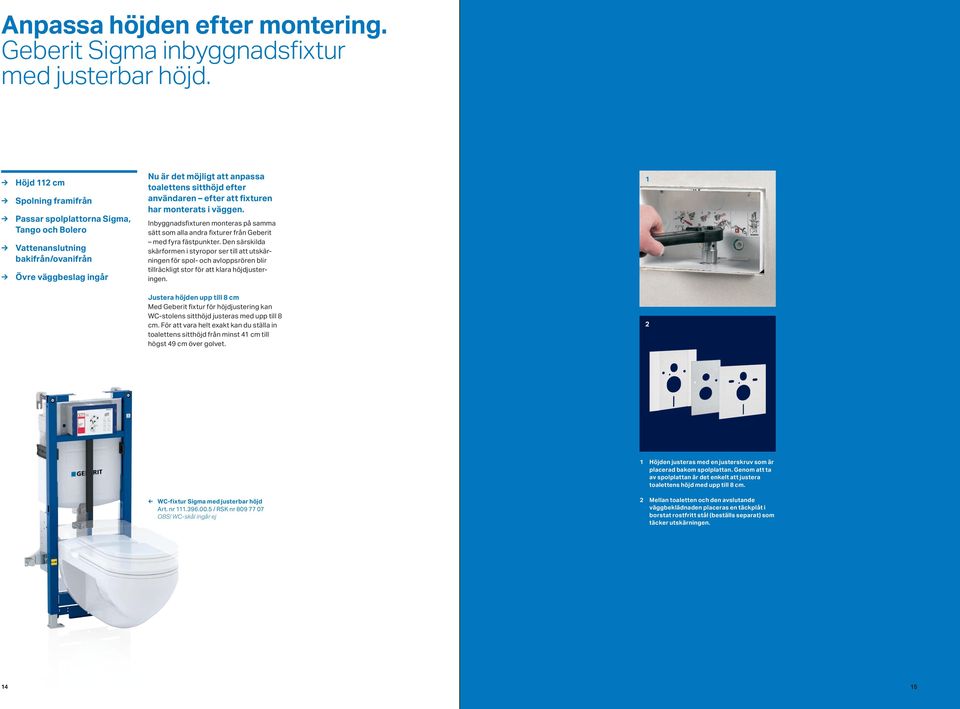

8 Anpassa höjden efter montering. Geberit Sigma inbyggnadsfixtur med justerbar höjd. Höjd 112 cm Spolning framifrån Passar spolplattorna Sigma, Tango och Bolero Vattenanslutning bakifrån/ovanifrån Övre väggbeslag ingår Nu är det möjligt att anpassa toalettens sitthöjd efter användaren efter att fixturen har monterats i väggen. Inbyggnadsfixturen monteras på samma sätt som alla andra fixturer från Geberit med fyra fästpunkter. Den särskilda skärformen i styropor ser till att utskärningen för spol- och avloppsrören blir tillräckligt stor för att klara höjdjusteringen. Justera höjden upp till 8 cm Med Geberit fixtur för höjdjustering kan WC-stolens sitthöjd justeras med upp till 8 cm. För att vara helt exakt kan du ställa in toalettens sitthöjd från minst 41 cm till högst 49 cm över golvet Höjden justeras med en justerskruv som är placerad bakom spolplattan. Genom att ta av spolplattan är det enkelt att justera toalettens höjd med upp till 8 cm. WC-fixtur Sigma med justerbar höjd Art. nr / RSK nr OBS! WC-skål ingår ej 2 Mellan toaletten och den avslutande väggbeklädnaden placeras en täckplåt i borstat rostfritt stål (beställs separat) som täcker utskärningen

9 Spara plats i badrummet. Geberit Sigma inbyggnadsfixtur för hörntoaletter. Höjd 112 cm Spolning framifrån Passar spolplattorna Sigma, Tango och Bolero Vattenanslutning bakifrån Ej kompatibel med Geberit insats för rengöringsblock Sigma hörnfixtur är en mycket bra lösning när man inte vill inreda sitt badrum på traditionellt sätt. De många placeringsmöjligheterna och det breda urvalet av spolplattor innebär att hörnfixuren uppfyller personliga önskemål i många badrum. Sigma hörnfixtur gör det möjligt att enkelt installera en vägghängd toalett i ett hörn eller fristående ut från väggen om kunden vill ha en alldeles speciell lösning. Flexibel bredd Eftersom hörnfixturens bredd kan justeras cm är det oftast inte något problem att ställa det framför ett fallrör och låta det ingå i den färdiga lösningen. Eller att justera bredden så att den passar med kakelplattornas mått. Alternativ hörnlösning med låg fixtur Om man inte vill ha en lösning med höjden 112 cm kan man montera hörnbeslag på Omega inbyggnadsfixturer med höjden 82 eller 98 cm. A 39,6 40,3 41,0 41,7 42,4 43,1 43,8 44,5 45,2 45,9 46,6 47,3 48,0 48,7 49,5 50,2 50,9 51,6 52,3 53,0 53,7 B 56,0 57,0 58,0 59,0 60,0 61,0 62,0 63,0 64,0 65,0 66,0 67,0 68,0 69,0 70,0 71,0 72,0 73,0 74,0 75,0 76,0 C 28,0 28,5 29,0 29,5 30,0 30,5 31,0 31,5 32,0 32,5 33,0 33,5 34,0 34,5 35,0 35,5 36,0 36,5 37,0 37,5 38,0 Montering 1 Markera rätt placering och fäst fixturen i vägg och golv. Dra ut de inbyggda, utdragbara skenorna till rätt position och fäst dem i väggen. 2 Anslut vatten och avlopp. 3 Skruva fast gipsskivor, varpå fixturen är klar för den avslutande väggbeklädnaden i form av kakel eller liknande. 4 Justera monteringsramen när väggbeklädnaden är klar och sätt fast spolplattan. 5 Om den avslutande spolplattan inte dragits över hörnlösningens ovansida avslutar du med en topphylla. C A B Beroende på hur mycket hörnfixturens sidoskenor A dras ut vid montering, varierar måtten B, C enligt tabell. WC-fixtur Sigma hörnmodell Art. nr / RSK nr

10 För speciella behov. Geberit Sigma inbyggnadsfixtur för armstöd. Höjd 112 cm Spolning framifrån Passar spolplattorna Sigma, Tango och Bolero Vattenanslutning bakifrån/ovanifrån Övre väggbeslag ingår Inbyggnadsfixturen används i badrum där det behövs armstöd. Det extra breda elementet på 88 cm möjliggör montering av armstöd på de förmonterade plywoodskivorna. Beröringsfria spolplattor Geberits beröringsfria spolplattor möjliggör helautomatisk spolning eller spolning med hjälp av en inbyggd fjärrkontroll i armstöden. Sigma10IR - beröringsfri spolning Geberit Sigma10 med beröringsfri teknik har utformats speciellt för användning i privata hem. Denna modell finns också tillgänglig i rostfritt stål och sex olika plastvarianter. Alla de beröringsfria spolplattorna Geberit Sigma10 är utrustade med vattenbesparande dubbelspolning. Beroende på kundens önskemål, kan elektroniken i dessa spolplattor drivas av en nätanslutning eller genom två 1,5 V batterier. WC-fixtur Sigma för armstöd Art. nr / RSK nr OBS! WC-skål och armstöd ingår ej Sigma80 - beröringsfri spolning I stället för två knappar av olika storlek har spolplattan Sigma80 två ljusfält. Ljusfälten kan ställas in på en av fem olika färger, vilket gör det möjligt för användarna att anpassa dem efter egen personlig smak. Dessutom kan Sigma80 programmeras så att spolningen aktiveras automatiskt varje gång toaletten har använts

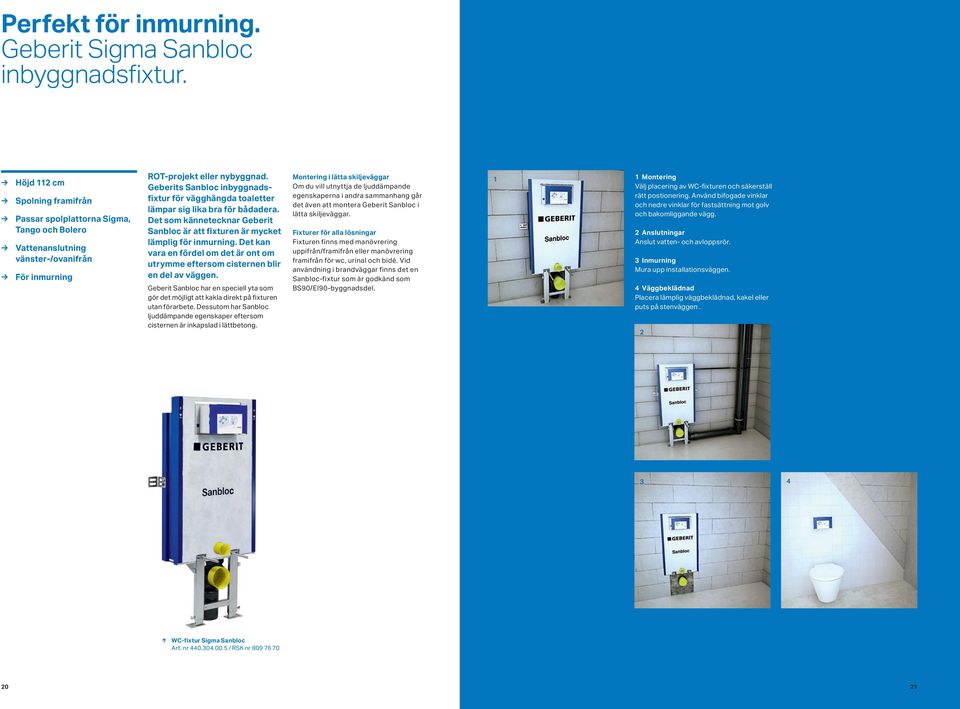

11 Perfekt för inmurning. Geberit Sigma Sanbloc inbyggnadsfixtur. Höjd 112 cm Spolning framifrån Passar spolplattorna Sigma, Tango och Bolero Vattenanslutning vänster-/ovanifrån För inmurning ROT-projekt eller nybyggnad. Geberits Sanbloc inbyggnadsfixtur för vägghängda toaletter lämpar sig lika bra för bådadera. Det som kännetecknar Geberit Sanbloc är att fixturen är mycket lämplig för inmurning. Det kan vara en fördel om det är ont om utrymme eftersom cisternen blir en del av väggen. Geberit Sanbloc har en speciell yta som gör det möjligt att kakla direkt på fixturen utan förarbete. Dessutom har Sanbloc ljuddämpande egenskaper eftersom cisternen är inkapslad i lättbetong. Montering i lätta skiljeväggar Om du vill utnyttja de ljuddämpande egenskaperna i andra sammanhang går det även att montera Geberit Sanbloc i lätta skiljeväggar. Fixturer för alla lösningar Fixturen finns med manövrering uppifrån/framifrån eller manövrering framifrån för wc, urinal och bidé. Vid användning i brandväggar finns det en Sanbloc-fixtur som är godkänd som BS90/EI90-byggnadsdel. 1 1 Montering Välj placering av WC-fixturen och säkerställ rätt postionering. Använd bifogade vinklar och nedre vinklar för fastsättning mot golv och bakomliggande vägg. 2 Anslutningar Anslut vatten- och avloppsrör. 3 Inmurning Mura upp installationsväggen. 4 Väggbeklädnad Placera lämplig väggbeklädnad, kakel eller puts på stenväggen WC-fixtur Sigma Sanbloc Art. nr / RSK nr

12 Kompletta installationsväggar. Geberit installationssystem GIS. Installationssystemet Geberit GIS är det universella monteringssystemet för nybyggnad och ROT-projekt. Installationsväggen GIS från Geberit kan prefabriceras för att därefter monteras på plats. Det är ofta en stor fördel om man ska bygga/ renovera många badrum med samma installationer. Geberit GIS-systemet kan användas för uppbyggnad av skiljeväggar, installationsväggar ut från andra väggar, fristående väggar eller väggar framför befintliga väggar. Flexibiliteten innebär att det går att inreda badrum på många olika sätt. Fixturer för alla lösningar Till GIS finns det WC-fixturer med manövrering såväl uppifrån/framifrån som framifrån och tvättställsfixturer, urinalfixturer samt bidéfixturer. Vägg med inbyggda installationer Installationsväggen fungerar som skiljevägg och skapar mer plats i badrummet. Den individuella lösningen Installationsväggen byggs vinkelrätt mot en vägg och kan fungera som rumsavdelare. Placering mellan två väggar Installationsväggen placeras i en nisch som skiljer toaletten från de övriga installationerna. Serieuppställning Installationsväggen består av flera fixturer som exempelvis toalett- och tvättställsfixturer. Monteras mot en vägg. Avslutas med en hylla. Till skillnad från de andra installationssystemen från Geberit består Geberit GIS av skenor som klickas ihop med ett profilförband. Dessutom finns det gipsskivor för beklädnad av den färdiga installationsväggen. 22

13 I en klass för sig. Spolplattor till Geberit Sigma inbyggnadsfixturer. Sigma01 Mått: 246 x 164 mm Sigma10 Funktion: enkelspolning Mått: 246 x 164 mm Sigma10IR Funktion: beröringsfri spolning Mått: 246 x 164 mm Kräver installationssats Sigma20 Dimensioner: 246 x 164 mm Sigma40 /DuoFresh Med integrerad luktutsugning Till inbyggnadsfixtur Mått: 266 x 182 mm Sigma, Tango och Bolero spolplattor är kompatibla med Sigma inbyggnadsfixturer / Alpinvit / Blankförkromad KJ.5 / Vit/blankfkr/vit x.KL.1* Vit/mattfkr KJ.1 / Vit/blankfkr/vit KQ.1 / Vit/borstad aluminium DK.5 / Ädelvit / Mattförkromad KK.5 / Vit/guld/vit x.K5.1* Vit/blankfkr KK.1 / Vit/guld/vit KR.1 / Svart/borstad aluminium 112 cm FR.5 / Star white KA.5 / Blank-/mattförkromad KL.5 / Vit/matt-/mattfkr xSW.1* Material: rostfritt stål Matt-/blankfkr KL.1 / Vit/matt-/mattfkr SI.1 / Vitt glas/borstad aluminium EP.5 / Pergamon DW.5 / Svart RAL KM.5 / Svart/blankfkr/svart x.KW.1* Matt-/blankfkr KM.1 / Svart/blankfkr/svart SQ.1 / Umbra glas/borstad aluminium / Bahamabeige DT.5 / Mässing (färg) KH.5 / Blank-/matt-/blankfkr x.KH.1* Blank-/mattfkr KH.1 / Blank-/matt-/blankfkr SJ.1 / Svart glas/borstad aluminium CG.5 / Manhattan GM.5 / Satinox KN.5 / Matt-/blank-/mattfkr x.KM.1* Svart/blankfkr KN.1 / Matt-/blank-/mattfkr FB.5 / Agais SN.5 / Material: rostfritt stål Matt-/blank-/mattfkr SW.5 (batteri) SW.5 (el) Material: rostfritt stål Borstat/blankfkr/borstat SN.1 / Material: rostfritt stål Borstat/blankfkr/borstat * xx.x elanslutning xx.x batteri Se konsumentprislista för RSK nr

14 Sigma50 Sigma60 Sigma80 Tango Bolero Mått: 246 x 164 mm Plan med väggen Monteras före kakling Mått: 221 x 139 mm Funktion: beröringsfri spolning Mått: 247 x 164 mm Kräver installationssats Funktion: enkelspolning Mått: 246 x 164 mm Mått: 246 x 164 mm / , plexiglas Alpinvit GH.1 / Borstat stål SG.1 / Svart glas / Alpinvit / Alpinvit / Blankförkromad Sigma EP.5 / , plexiglas Pergamon Mått: 240 x 158 mm SM.1 / Spegelglas EP.1 / Pergamon DK.1 / Ädelvit / Mattförkromad SE.5 / , plexiglas Grönt glas SI.1 / Vitt glas / Blankförkromad FR.1 / Star white KB.1 / Blank-/mattförkromad GH.5 / Borstat stål FW.1 / Borstat stål KA.1 / Blank-/mattförkromad EP.1 / Pergamon DW.1 / Svart RAL / Eget inlägg SQ.1 / Umbra glas / Mattförkromad / Bahamabeige DT.1 / Mässing DW.5 / , glas Svart RAL SJ.1 / Svart glas DT.1 / Mässing (färg) CG.1 / Manhattan GM.1 / Satinox Geberit insats för wc-rengöringsblock ( ) är ett praktiskt tillbehör till spolplattorna Geberit Sigma01,10, 20 och 50. På Sigma40 är den redan inbyggd. Vid varje spolning fördelas de aktiva substanserna i wc-rengöringsblocket i toaletten och motverkar smuts och kalkavlagringar SQ.5 / , glas Umbra GM.1 / Satinox FB.1 / Agais SD.5 / , glas Spegelglas 26 27

15 Litet är smartare. Spolplattor till Geberit Omega inbyggnadsfixturer. Omega spolplattor och spolknappar är kompatibla med Omega inbyggnadsfixturer. 1 82/98 cm Omega20 Mått: 212 x 142 mm KJ.1 / Vit/blankfkr KK.1 / Vit/guld KL.1 / Vit/mattfkr Omega30 Mått: 212 x 142 mm KJ.1 / Vit/blankfkr KK.1 / Vit/guld KL.1 / Vit/mattfkr Omega60 Plan med väggen Funktion dubbelspolning Mått: 184 x 114 mm SI.1 / Vit GH.1 / Material: rostfritt stål Borstat stål SQ.1 / Umbra Omega01 remote Funktion: pneumatisk Ø 100 mm / Alpinvit / Mattförkromad / Blankförkromad Omega01 remote single flush Funktion: pneumatisk Ø 94 mm Kräver montagemutter Omega10 remote Funktion: pneumatisk Ø 100 mm KJ.1 / Blankfkr/vit KK.1 / Guld/vit KH.1 / Mattfkr/blankfkr KN.1 / Blankfkr/mattfkr Spolknappar Funktion: pneumatisk / Alpinvit KA.1 / Blank-/mattförkromad Mått: 108 x 108 mm / Blankförkromad Ø 80 mm / Blankförkromad / Alpinvit Funktion: enkelspolning Ø 62 mm KN.1 / Matt-/blankfkr KN.1 / Matt-/blankfkr SJ.1 / Svart Omega70 remote Mått: 112 x 50 mm / Alpinvit KW.1 / Borstat stål / Blankförkromad / Mattförkromad Ø 62 mm KH.1 / Blank-/mattfkr KH.1 / Blank-/mattfkr SI.2 / Vit / Mattförkromad KM.1 / Blankfkr/svart KM.1 / Svart/blankfkr KM.1 / Svart/blankfkr FW.2 / Material: rostfritt stål Borstat stål SQ.2 / Umbra / Blankförkromad SJ.2 / Svart 28 29

16 Praktiska tillbehör. Reservdelar och tillbehör till Geberit inbyggnadsfixturer. Väggbeslag nedtill Hörnbeslag upptill Klosettböj Skena, 2 st á 3 m Täckplåt Insats för WC-rengöringsblock Används för att fästa inbyggnadsfixtur i vägg nära golv. Kan justeras från 130 till 200 mm. Används vid montering av inbyggnadsfixturer i ett hörn. Kompatibel med samtliga fixturer. Används till avloppsrör, toaletter med vågrätt avlopp med mera. A Används för uppbyggnad av en installationsvägg då det placeras flera fixturer sida vid sida Placeras mellan toaletten och den avslutande väggbeklädnaden - i borstat rostfritt stål. Passar inbyggnadsfixturer Sigma (ej hörnmodell) med spolplattorna Sigma 01/10/20/50. d1 K H d / / / (90 d 90 mm, d1 90 mm) (90 d 110 mm, d1 90 mm) / / Tvärstag för små toalettskålar Excentrisk anslutningssats Klosettanslutningsrör Vinkelbeslag för stomvägg Ljuddämpningssats Används som stöd för små toalettskålar med en anliggningsyta på mindre än 170 mm. Används när toaletten ska justeras uppåt/nedåt med 25 mm efter att väggens beklädnad är klar. d1 Används till avloppsrör, toaletter med vågrätt avlopp med mera. Används för att fästa inbyggnadsfixtur i stomvägg med stolpavstånd Mm Monteras som ljudisolering mellan vägghängd WC-stol och vägg. 40 d d d1 D 42 K l L / / (d 90 mm, d1 45 mm) / (d 110 mm, d1 45 mm) / (d 90 mm, d1 90 mm) / (d 110 mm, d1 90 mm) / / Monteringssats överdel till skena Förlängd PEHanslutningssats Förlängningssats för spolplattor till cistern UP200 och UP230 Monteringsförlängare för väggbeslag, överdel och monteringssats för skena WC-rengöringsblock Används för att fästa inbyggnadsfixturen i skena Används till exempel när konstruktionen framför inbyggnadsfixturen är tjockare än 90 mm. Längd 300 mm. Används vid förlängning av tryckstänger och monteringsbultar vid förmurning på högst 180 mm. Används vid förlängning av övre väggbeslag och monteringssats för skena mm. Motverkar smuts och kalkavlagringar i cistern och WC-skål. 220 M / / / /

17 Teknisk Information Mått och ritningar. Geberit inbyggnadsfixturer. 500 ø PEX 15/ ø PEX 15/ ø PEX 15/ ø PEX 15/16 180/ / ø PEX 15/16 180/ / / Sigma standard Sigma smal Omega 82 cm Omega 98 cm Sigma DuoFresh Sigma justerbar höjd / / / / / / Höjd 112 cm, bredd 50 cm Höjd 112 cm, bredd 42,5 cm Höjd 82 cm, bredd 50 cm Höjd 98 cm, bredd 50 cm Höjd 112 cm, bredd 50 cm Höjd 112 cm, bredd 42,5 cm Kompatibel med spolplattor Sigma, Tango, Bolero Kompatibel med spolplattor Sigma, Tango, Bolero Kompatibel med spolplattoromega Kompatibel med spolplattor Omega Kompatibel med spolplattor Sigma, Tango, Bolero Kompatibel med spolplattor Sigma, Tango, Bolero 32 33

18 Teknisk Information R½ ø PEX 15/16 mm / / /Fixturer / /Spolplattor / /Inspiration / Ø PEX 15/16 max Sigma hörnmodell / Höjd 112 cm, bredd cm Kompatibel med spolplattor Sigma, Tango, Bolero 8 Sigma armstöd / Höjd 112 cm, bredd cm Kompatibel med spolplattor Sigma, Tango, Bolero 9 Sigma Sanbloc Höjd 112 cm, bredd 47 cm Kompatibel med spolplattor Sigma, Tango, Bolero Armstöd ingår ej 34 35
