1 Kvalitet bakom väggen. Geberit inbyggnadsfixturer

2 Redo för framtidens badrum. 2

3 Fulländad funktion. De som monterade Geberit inbyggnadscistern 1964 var före sin tid. Och det är de fortfarande; våra WC-system är utrustade för att motsvara morgondagens standarder. Det är inte konstigt att mer än 60 miljoner Geberit inbyggnadscisterner och spolplattor har monterats över hela världen under de senaste 50 åren. 3

4 4

5 Innehållsförteckning Geberit inbyggnadsfixturer Sigma Omega DuoFresh integrerad luktutsugning Justerbar höjd Hörnmodell För armstöd Sanbloc för inmurning GIS installationssystem Geberit spolplattor och spolknappar Till Sigma inbyggnadsfixturer Till Omega inbyggnadsfixturer Tillbehör Geberit reservdelar och tillbehör Teknisk information Mått och ritningar för Geberit inbyggnadsfixturer

6 Lösningar för moderna badrum. Geberit inbyggnadsfixturer. 6

7 50 år Framgångsrik Den inbyggda tekniken har använts med framgång i 50 år. 60 miljoner Beprövad Erfarenheter från mer än 60 miljoner monteringar tillgodogörs Geberits produkter. 25 år Hållbar Tillgången på reservdelar garanteras i 25 år. Tillförlitlig Grundliga tester säkerställer tillförlitlighet och säkerhet. Vattentät Inga dolda skarvar då spolröret är svetsat till cisternen. Detta förhindrar vattenläckage. Stabil Vikten av den vägghängda wc:n bärs inte av väggen utan av installationselementet. Geberit Sigma 12 cm (UP320) WS ,0 l 5,0 / 4,0 l 7

8 Kvalitet bakom väggen. Geberit Sigma inbyggnadsfixtur. Höjd 112 cm Spolning framifrån Passar spolplattorna Sigma Vattenanslutning höger-/ vänster-/ovanifrån Övre och nedre väggbeslag ingår Geberit Sigma WC-fixtur med en konstruktionshöjd på 112 cm passar snabba och enkla monteringar i halvhöga eller rumshöga väggar eller skiljeväggar. Geberit inbyggnadsfixturer är välkända för sin unika kvalitet och säkra funktion. Alla cisterner läckagetestas innan de levereras. 25 års reservdelsgaranti ger långsiktig trygghet. Går att få med dubbelspolning, spola/stopp-funktion eller stor spolmängd. Reducerad vattenförbrukning Geberits WC-fixtur Sigma kan också begränsas till 4,5 liter, vilket gör den till ett perfekt alternativ för den som vill reducera sin vattenförbrukning. Tack vare det har den alltid rankats högt av WELLmärkningen (Water Efficiency Label). Geberit Sigma smal modell För trånga utrymmen finns även inbyggnadsfixturen i en smalare variant, endast 42,5 cm bred - perfekt för små gästtoaletter. WC-fixtur Sigma standard Art. nr / RSK nr WC-fixtur Sigma smal modell (B: 42,5 cm)* Art. nr / RSK nr *OBS! Nedre väggfästen ( ) beställs separat 8

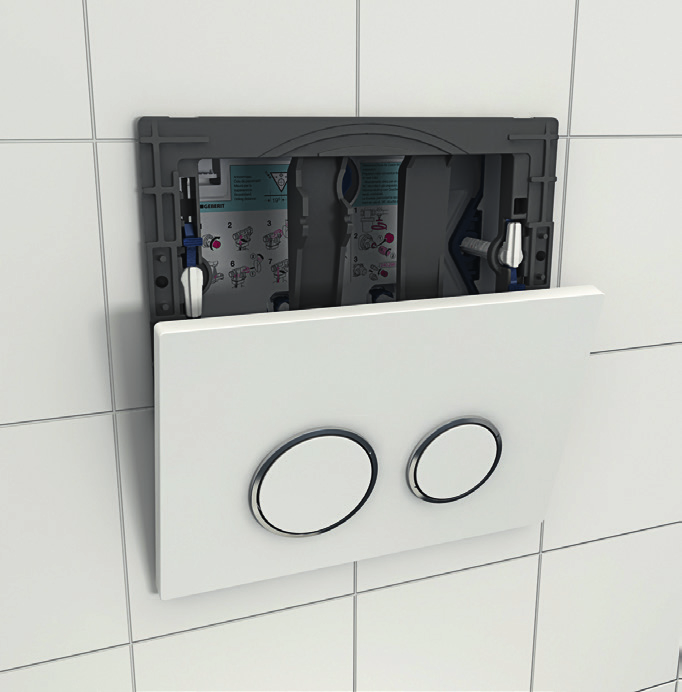

9 1 2 Verktygslös montering av spolplattan. 1 Demontera montageboxen 2 Kapa montageboxens sidor 1-2 mm innanför färdig väggbeklädnad 3 Demontera skyddslocket 4 Innan drifttagning ska vattenröret renspolas 5 Montera lyftkonsolen 6 Montera spolplattans monteringsram 7 Vrid de vita låsbultarna 90 och tryck ned/upp de blå låssprintarna 8 Montera spolplattan

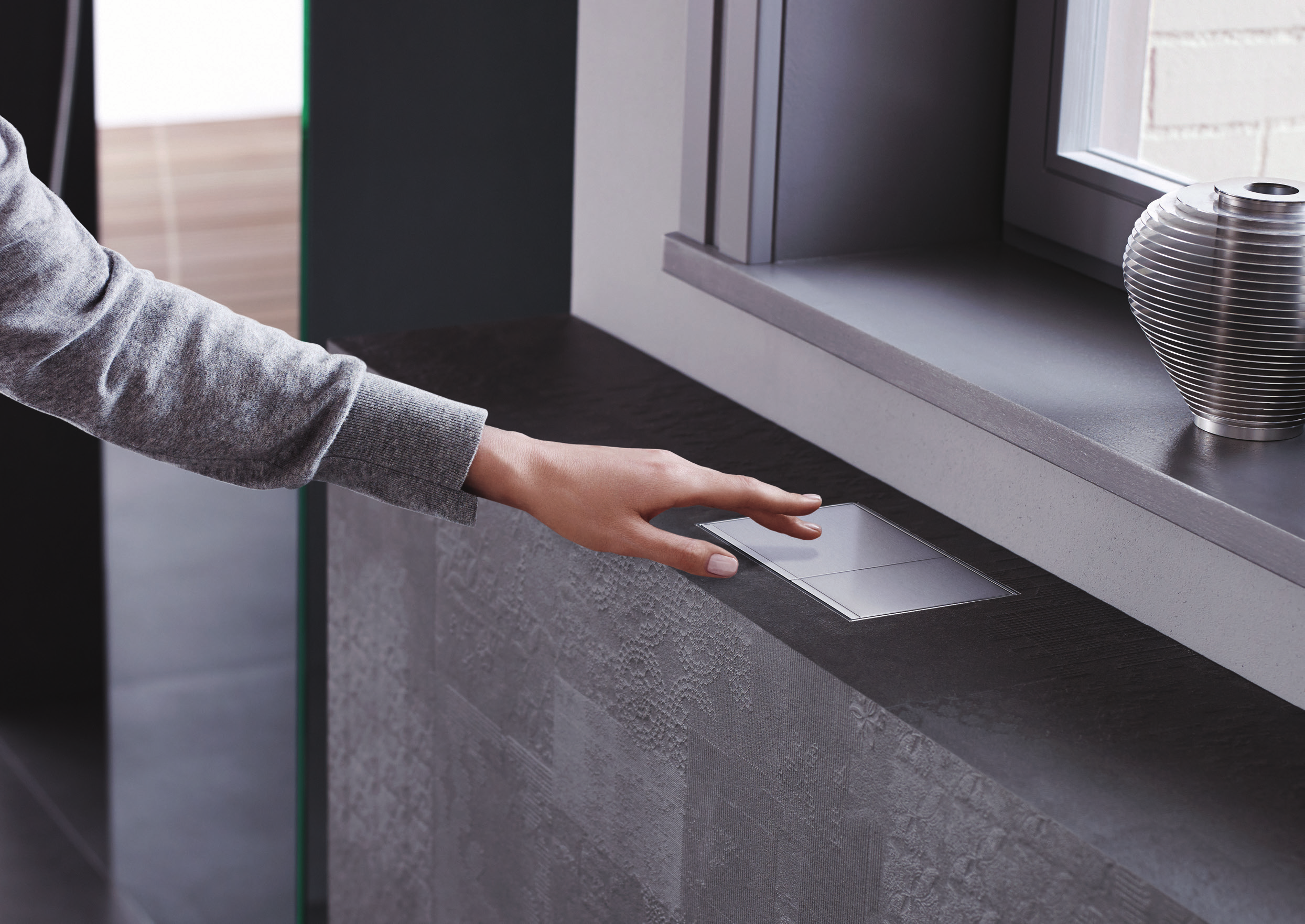

10 Låga krav på utrymme, hög flexibilitet. Geberit Omega inbyggnadsfixtur. Höjd 82 eller 98 cm Spolning framifrån eller ovanifrån Passar spolplattorna Omega Vattenanslutning från vänster Övre och nedre väggbeslag ingår 10 Vid montering av en vägghängd WC under ett fönster eller ett lutande tak är cisternens monteringshöjd kritisk. vägg. Beroende på konstruktion kan spolplattan anslutas på cisternens frameller ovansida. Inga särskida verktyg krävs för att montera cisternen eller spolplattan Geberit Omega inbyggnads cistern kan monteras i höjd 82 cm eller 98 cm och erbjuder enastående spolprestanda varje gång. En vattensnål dubbelspolning bevarar värdefulla resurser och hjälper cisternen att uppnå full effektivitet Kompakta spolplattor Tack vare den reducerade serviceöppningen (180 x 110 mm) kan det på cisternen monteras små, eleganta spolplattor som Geberits spolplatta Omega 20, 30 eller Geberits insänkta spolplatta Omega 60. Dessutom erbjuder Omega 01, 10 och 70 med fjärrmanövrerad spolning alternativet att placera spolplattan fritt inom två meters omkrets från cisternen. Manövrering fram-/ovanifrån Geberit Omega inbyggnadscistern är förenlig med nästan varje montering framför

11 1 1 WC-fixtur Omega H: 82 cm Art. nr / RSK nr WC-fixtur Omega H:98 cm Art. nr / RSK nr De små, kompakta spolplattorna öppnar för nya designalternativ (på bilden visas Geberit Omega60 spolplatta med bredd 184 mm och höjd 114 mm). 3 Två möjliga monteringshöjder erbjuder maximal flexibilitet

12 Ta bort oönskade lukter. Geberit Sigma inbyggnadsfixtur med DuoFresh. Höjd 112 cm Spolning framifrån Endast kompatibel med spolplatta Sigma40 Geberit DuoFresh fångar lukter direkt inne i WC-stolen som renas med ett kolfilter dolt bakom spolplattan. Systemet fungerar oberoende av andra ventilationssystem. Tillhörande spolplatta i tre färger Den tillhörande spolplattan Geberit Sigma40 finns att få i glas eller plast och i tre färger. Den erbjuder snabb och enkel åtkomst till hjärtat i Geberit DuoFreshsystemet. Elanslutning krävs Vattenanslutning från vänster Systemets hemlighet är dold bakom väggen: med en knapptryckning dras luften direkt in i WC-stolen och renas med hjälp av ett kolfilter. Övre väggbeslag ingår, nedre väggbeslag ( ) beställs separat Fräsch cistern och WC-stol Den gångjärnsförsedda spolplattan ger enkel åtkomst till filtret och insatsen för WC-rengöringsblock - för extra fräschhet och badrumshygien med varje spolning. WC-fixtur Sigma med DuoFresh Art. nr / RSK nr OBS! WC-skål ingår ej. Spolplatta Sigma40 beställs separat. 12

13 3a 1 WC-fixtur med integrerat luktutsug: en innovativ lösning för ökad komfort i badrummet. 1 Installationsvägg Anslut avlopp och vatten. Installera strömkabel mellan transformator och WC-fixtur. 3b 2 Väggbeklädnad Efter väggbeklädnad är på plats kan spolplattan Sigma40 och styrenheten installeras. 3 Slutmontering Installera Geberit spolplatta Sigma40 verktygslöst. Anslut sedan strömförsörjningen och placera den medföljande styrenheten. Sätt kolfiltret på plats. Geberit DuoFresh är driftklar. 3c 2 3d 3e 13

14 Anpassa höjden efter montering. Geberit Sigma inbyggnadsfixtur med justerbar höjd. Höjd 112 cm Spolning framifrån Passar spolplattorna Sigma Vattenanslutning bakifrån/ovanifrån Övre väggbeslag ingår Nu är det möjligt att anpassa toalettens sitthöjd efter användaren efter att fixturen har monterats i väggen. Inbyggnadsfixturen monteras på samma sätt som alla andra fixturer från Geberit med fyra fästpunkter. Den särskilda skärformen i styropor ser till att utskärningen för spol- och avloppsrören blir tillräckligt stor för att klara höjdjusteringen. Justera höjden upp till 8 cm Med Geberit fixtur för höjdjustering kan WC-stolens sitthöjd justeras med upp till 8 cm. För att vara helt exakt kan du ställa in toalettens sitthöjd från minst 41 cm till högst 49 cm över golvet. WC-fixtur Sigma med justerbar höjd Art. nr / RSK nr OBS! WC-skål ingår ej 14

15 1 2 1 Höjden justeras med en justerskruv som är placerad bakom spolplattan. Genom att ta av spolplattan är det enkelt att justera toalettens höjd med upp till 8 cm. 2 Mellan toaletten och den avslutande väggbeklädnaden placeras en täckplåt i borstat rostfritt stål (beställs separat) som täcker utskärningen. 15

16 Spara plats i badrummet. Geberit Sigma inbyggnadsfixtur för hörntoaletter. Höjd 112 cm Spolning framifrån Passar spolplattorna Sigma Vattenanslutning bakifrån Ej kompatibel med Geberit insats för rengöringsblock Sigma hörnfixtur är en mycket bra lösning när man inte vill inreda sitt badrum på ett traditionellt sätt. De många placeringsmöjligheterna och det breda urvalet av spolplattor innebär att hörnfixuren uppfyller personliga önskemål i många badrum. Sigma hörnfixtur gör det möjligt att enkelt installera en vägghängd toalett i ett hörn eller fristående ut från väggen om kunden vill ha en alldeles speciell lösning. A 39,6 40,3 41,0 41,7 42,4 43,1 43,8 44,5 45,2 45,9 46,6 B 56,0 57,0 58,0 59,0 60,0 61,0 62,0 63,0 64,0 65,0 66,0 C 28,0 28,5 29,0 29,5 30,0 30,5 31,0 31,5 32,0 32,5 33,0 Flexibel bredd Eftersom hörnfixturens bredd kan justeras cm är det oftast inte något problem att ställa det framför ett fallrör och låta det ingå i den färdiga lösningen. Eller att justera bredden så att den passar med kakelplattornas mått. Alternativ hörnlösning med låg fixtur Om man inte vill ha en hörnlösning med höjden 112 cm är det möjligt att montera hörnbeslag på Omega inbyggnadsfixturer med höjden 82 eller 98 cm. 47,3 48,0 48,7 49,5 50,2 50,9 51,6 52,3 53,0 53,7 67,0 68,0 69,0 70,0 71,0 72,0 73,0 74,0 75,0 76,0 33,5 34,0 34,5 35,0 35,5 36,0 36,5 37,0 37,5 38,0 C A B Beroende på hur mycket hörnfixturens sidoskenor A dras ut vid montering, varierar måtten B, C enligt tabell. WC-fixtur Sigma hörnmodell Art. nr / RSK nr

17 Montering 1 Markera rätt placering och fäst fixturen i vägg och golv. Dra ut de inbyggda, utdragbara skenorna till rätt position och fäst dem i väggen. 2 Anslut vatten och avlopp. 3 Skruva fast gipsskivor, varpå fixturen är klar för den avslutande väggbeklädnaden i form av kakel eller liknande. 4 Justera monteringsramen när väggbeklädnaden är klar och sätt fast spolplattan. 17

18 För speciella behov. Geberit Sigma inbyggnadsfixtur för armstöd. Höjd 112 cm Spolning framifrån Passar spolplattorna Sigma Vattenanslutning bakifrån/ovanifrån Övre väggbeslag ingår Inbyggnadsfixturen används i badrum där det behövs armstöd. Det extra breda elementet på 88 cm möjliggör montering av armstöd på de förmonterade plywoodskivorna. Beröringsfria spolplattor Geberits beröringsfria spolplattor möjliggör helautomatisk spolning eller spolning med hjälp av en inbyggd fjärrkontroll i armstöden. WC-fixtur Sigma för armstöd Art. nr / RSK nr OBS! WC-skål och armstöd ingår ej 18

19 Sigma10IR - beröringsfri spolning Geberit Sigma10IR med beröringsfri teknik har utformats speciellt för användning i privata hem. Denna modell finns också tillgänglig i rostfritt stål och sex olika plastvarianter. Alla de beröringsfria spolplattorna Geberit Sigma10IR är utrustade med vattenbesparande dubbelspolning. Beroende på kundens önskemål, kan elektroniken i dessa spolplattor drivas av en nätanslutning eller genom två 1,5 V batterier. Sigma80 - beröringsfri spolning I stället för två knappar av olika storlek har spolplattan Sigma80 två ljusfält. Ljusfälten kan visa en av fem olika färger, vilket gör det möjligt för användaren att anpassa färgen efter egen personlig smak. Dessutom kan Sigma80 programmeras så att spolningen aktiveras automatiskt varje gång toaletten har använts. 19

20 Perfekt för inmurning. Geberit Sigma Sanbloc inbyggnadsfixtur. Höjd 112 cm Spolning framifrån Passar spolplattorna Sigma Vattenanslutning vänster-/ovanifrån För inmurning ROT-projekt eller nybyggnad. Geberits Sanbloc inbyggnadsfixtur för vägghängda toaletter lämpar sig lika bra för bådadera. Det som kännetecknar Geberit Sanbloc är att fixturen är mycket lämplig för inmurning. Det kan vara en fördel om det är ont om utrymme eftersom cisternen blir en del av väggen. Geberit Sanbloc har en speciell yta som gör det möjligt att kakla direkt på fixturen utan förarbete. Eftersom cisternen är inkapslad i lättbetong har den dessutom ljuddämpande egenskaper. Montering i lätta skiljeväggar Om du vill utnyttja de ljuddämpande egenskaperna i andra sammanhang går det även att montera Geberit Sanbloc i lätta skiljeväggar. Fixturer för alla lösningar Fixturen finns med manövrering uppifrån eller framifrån för wc, urinal och bidé. Vid användning i brandväggar finns det en Sanbloc-fixtur som är godkänd för BS90/EI90-byggnadsdel. WC-fixtur Sigma Sanbloc Art. nr / RSK nr

21 1 2 1 Montering Välj placering av WC-fixturen och säkerställ rätt postionering. Använd bifogade vinklar och nedre vinklar för fastsättning mot golv och bakomliggande vägg. 2 Anslutningar Anslut vatten- och avloppsrör. 3 Inmurning Mura upp installationsväggen. 4 Väggbeklädnad Placera lämplig väggbeklädnad, kakel eller puts på stenväggen

22 Kompletta installationsväggar. Geberit installationssystem GIS. Installationssystemet Geberit GIS är det universella monteringssystemet för nybyggnad och ROT-projekt. Installationsväggen GIS från Geberit kan prefabriceras för att därefter monteras på plats. Det är ofta en stor fördel om man ska bygga eller renovera många badrum med samma installationer. Geberit GIS-systemet kan användas för uppbyggnad av skiljeväggar, installationsväggar ut från andra väggar, fristående väggar eller väggar framför befintliga väggar. Flexibiliteten innebär att det går att inreda badrum på många olika sätt. Fixturer för alla lösningar Till GIS finns det WC-fixturer med manövrering såväl uppifrån/ framifrån som framifrån och tvättställsfixturer, urinalfixturer samt bidéfixturer. Vägg med inbyggda installationer Installationsväggen fungerar som skiljevägg och skapar mer plats i badrummet. Den individuella lösningen Installationsväggen byggs vinkelrätt mot en vägg och kan fungera som rumsavdelare. Placering mellan två väggar Installationsväggen placeras i en nisch som skiljer toaletten från de övriga installationerna. Serieuppställning Installationsväggen består av flera fixturer som exempelvis toalett- och tvättställsfixturer. Monteras mot en vägg. Avslutas med en hylla. 22

23 Till skillnad från de andra installationssystemen från Geberit består Geberit GIS av profiler som klickas ihop med ett profilförband. Dessutom finns det våtrumsskivor för beklädnad av den färdiga installationsväggen. 23

24 I en klass för sig. Spolplattor till Geberit Sigma inbyggnadsfixturer. Sigma01 Funktion: dubbelspolning Mått: 246 x 164 mm Sigma10 Funktion: enkelspolning Mått: 246 x 164 mm / Alpinvit KJ.5 / Vit/blankfkr/vit Sigma spolplattor är kompatibla med Sigma inbyggnadsfixturer / Blankförkromad KK.5 / Vit/guld/vit 112 cm / Mattförkromad KL.5 / Vit/matt-/mattfkr KA.5 / Blank-/mattförkromad KM.5 / Svart/blankfkr/svart DW.5 / Svart RAL KH.5 / Blank-/matt-/blankfkr DT.5 / Mässing (färg) KN.5 / Matt-/blank-/mattfkr SN.5 / Material: rostfritt stål Matt-/blank-/mattfkr 24

25 Sigma10IR Sigma20 Sigma30 Sigma30 enkelspolning Funktion: beröringsfri spolning Mått: 246 x 164 mm Kräver installationssats Funktion: dubbelspolning Dimensioner: 246 x 164 mm Funktion: dubbelspolning Dimensioner: 246 x 164 mm Funktion: enkelspolning Dimensioner: 246 x 164 mm x.KL.1* Vit/mattfkr KJ.1 / Vit/blankförkromad KJ.1 / Vit/blankförkromad KJ.1 / Material: metall Vit x.KJ.1* Vit/blankfkr KK.1 / Vit/förgylld KK.1 / Vit/förgylld KY.1 / Material: metall Blankförkromad xSN.1* Material: borstat stål Matt-/blankfkr KL.1 / Vit/mattförkromad KL.1 / Vit/mattförkromad KX.1 / Material: metall Borstad krom x.KN.1* Matt-/blankfkr KM.1 / Svart KM.1 / Svart / Material: metall Förgylld x.KH.1* Blank-/mattfkr KH.1 / Blankförkromad KH.1 / Blankförkromad x.KM.1* Svart/blankfkr KN.1 / Mattförkromad KN.1 / Mattförkromad SW.5 (batteri) SW.5 (el) Material: rostfritt stål Borstat/blankfkr/borstat SN.1 / Material: rostfritt stål Borstat stål * xx.x elanslutning xx.x batteri Se konsumentprislista för RSK nr. 25

26 Sigma40 /DuoFresh Sigma50 Sigma60 Sigma70 Med integrerad luktutsugning Till inbyggnadsfixtur Mått: 266 x 182 mm Funktion: dubbelspolning Mått: 246 x 164 mm Plan med väggen Monteras före kakling Mått: 221 x 139 mm Funktion: dubbelspolning Mått: 240 x 158 mm SI.1 / KQ.1 / Vit/borstad aluminium / Material: metall, plexiglas Alpinvit Material: glas Vit SI.1 / Material: glas Vitt glas KR.1 / Svart/borstad aluminium / Material: metall Blankförkromad GH.1 / Material: metall Borstat stål FW.1 / Material: metall Borstat stål SI.1 / Material: glas Vitt glas/borstad aluminium SE.5 / Material: metall, plexiglas Grönt glas SJ.1 / Material: glas Svart SQ.1 / Material: glas Umbra glas SQ.1 / Material: glas Umbra glas/borstad aluminium GH.5 / Material: metall Borstat stål SQ.1 / Material: glas Umbra SJ.1 / Material: glas Svart glas Sigma SJ.1 / Material: glas Svart glas/borstad aluminium DW.5 / Material: metall, glas Svart RAL 9005 Funktion: beröringsfri spolning Mått: 247 x 164 mm Kräver installationssats SQ.5 / Material: metall, glas Umbra SG.1 / Material: glas Svart glas SD.5 / Material: metall, glas Rökfärgat spegelglas SM.1 / Material: glas Spegelglas / Material: metall Eget inlägg 26

27 Fäll ut spolplattan, sätt i blocket och stäng igen. Precis så enkelt är det att få flera veckors hygienisk fräschhet med insatsen för WC-rengöringsblock (RSK nr ). Insatsen kan beställas som tillval och passar till Geberit spolplattor 01, 10, 20, 30 och 50 i Sigma-serien. Den leder WC-rengöringsblocket genom en ränna till en fast position under vattnets yta i cisternen. Väl på plats löses blocket upp långsamt och garanterar hygien och renlighet i hela WC-stolen vid varje spolning, samtidigt som den avger en fräsch doft. 27

28 Litet är smartare. Spolplattor till Geberit Omega inbyggnadsfixturer. Omega01 remote Funktion: pneumatisk Ø 100 mm Omega10 remote Funktion: pneumatisk Ø 100 mm / Alpinvit KJ.1 / Vit Omega spolplattor och spolknappar är kompatibla med Omega inbyggnadsfixturer / Mattförkromad KK.1 / Vit/förgylld 82/98 cm / Blankförkromad KH.1 / Blankförkromad 1 Omega01 remote enkelspolning Funktion: pneumatisk Ø 94 mm Kräver montagemutter KN.1 / Mattförkromad / Alpinvit KM.1 / Svart / Mattförkromad / Blankförkromad 28

29 Omega20 Omega30 Omega60 Omega70 remote Plan med väggen Funktion: dubbelspolning Mått: 212 x 142 mm Funktion: dubbelspolning Mått: 212 x 142 mm Funktion dubbelspolning Mått: 184 x 114 mm Funktion: dubbelspolning Mått: 112 x 50 mm SI.2 / Material: glas Vit KJ.1 / Vit/blankfkr KJ.1 / Vit/blankfkr SI.1 / Material: glas Vit FW.2 / Material: rostfritt stål KK.1 / Vit/guld KK.1 / Vit/guld GH.1 / Material: rostfritt stål Borstat stål Borstat stål SQ.2 / Material: glas Umbra KL.1 / Vit/mattfkr KL.1 / Vit/mattfkr SQ.1 / Material: glas Umbra SJ.2 / Material: glas KN.1 / Matt-/blankfkr KN.1 / Matt-/blankfkr SJ.1 / Material: glas Svart Svart KH.1 / Blank-/mattfkr KH.1 / Blank-/mattfkr KM.1 / Svart/blankfkr KM.1 / Svart/blankfkr 29

30 Praktiska tillbehör. Reservdelar och tillbehör till Geberit inbyggnadsfixturer. Väggbeslag nedtill Används för att fästa inbyggnadsfixtur i vägg nära golv. Kan justeras från 130 till 200 mm. Hörnbeslag upptill Används vid montering av inbyggnadsfixturer i ett hörn. Kompatibel med samtliga fixturer. Klosettböj Används till avloppsrör, toaletter med vågrätt avlopp med mera. d1 K d / / / (90 d 90 mm, d1 90 mm) (90 d 110 mm, d1 90 mm) Tvärstag för små toalettskålar Används som stöd för små toalettskålar med en anliggningsyta på mindre än 170 mm. Excentrisk anslutningssats Används när toaletten ska justeras uppåt/nedåt med 25 mm efter att väggens beklädnad är klar. d1 Klosettanslutningsrör Används till avloppsrör, toaletter med vågrätt avlopp med mera. d d d1 D K l L / / (d 110 mm, d1 45 mm) / (d 90 mm, d1 45 mm) / (d 90 mm, d1 90 mm) / (d 110 mm, d1 90 mm) Monteringssats överdel till skena Används för att fästa inbyggnadsfixturen i skena Förlängd PEHanslutningssats Används till exempel när konstruktionen framför inbyggnadsfixturen är tjockare än 90 mm. Längd 300 mm. Förlängningssats för spolplattor till cistern UP200 och UP300 Används vid förlängning av tryckstänger och monteringsbultar vid förmurning på högst 180 mm / /

31 Skena till fixturer, 2 st á 3 m Används för uppbyggnad av en installationsvägg då det placeras flera fixturer sida vid sida Insats för WC-rengöringsblock Passar inbyggnadsfixturer Sigma (ej hörnmodell) med spolplattorna Sigma 01/10/20/50. Ljuddämpningssats Monteras som ljudisolering mellan vägghängd WC-stol och vägg / / / Vinkelbeslag för stomvägg Används för att fästa inbyggnadsfixtur i stomvägg med stolpavstånd Mm WC-rengöringsblock Motverkar smuts och kalkavlagringar i cistern och WC-skål / / Monteringsförlängare för väggbeslag, överdel och monteringssats för skena Används vid förlängning av övre väggbeslag och monteringssats för skena mm. Täckplåt till fixtur med justerbar höjd Placeras mellan toaletten och den avslutande väggbeklädnaden - i borstat rostfritt stål. 220 M /

32 Teknisk Information Mått och ritningar. Geberit inbyggnadsfixturer. 500 ø PEX 15/ ø PEX 15/ / / ø PEX 15/16 180/ Sigma standard / Höjd 112 cm, bredd 50 cm Kompatibel med spolplattor Sigma 2 Sigma smal / Höjd 112 cm, bredd 42,5 cm Kompatibel med spolplattor Sigma 3 Omega 82 cm / Höjd 82 cm, bredd 50 cm Kompatibel med spolplattor Omega 32

33 ø PEX 15/ ø PEX 15/16 180/ / Omega 98 cm / Höjd 98 cm, bredd 50 cm Kompatibel med spolplattor Omega 5 Sigma DuoFresh / Höjd 112 cm, bredd 50 cm Kompatibel med spolplattor Sigma 6 Sigma justerbar höjd / Höjd 112 cm, bredd 42,5 cm Kompatibel med spolplattor Sigma 33

34 Teknisk Information R½ ø PEX 15/16 mm / / Ø PEX 15/16 max Sigma hörnmodell / Höjd 112 cm, bredd cm Kompatibel med spolplattor Sigma 8 Sigma armstöd / Höjd 112 cm, bredd cm Kompatibel med spolplattor Sigma 9 Sigma Sanbloc Höjd 112 cm, bredd 47 cm Kompatibel med spolplattor Sigma Armstöd ingår ej 34

35 /Fixturer / /Showroom / /Inspiration / 35

36 Geberit AB Folketshusgatan Bromölla T F order.se@geberit.com SE/06.15 by Geberit AB
