1 MARLEY AVRINNING för hus och hem

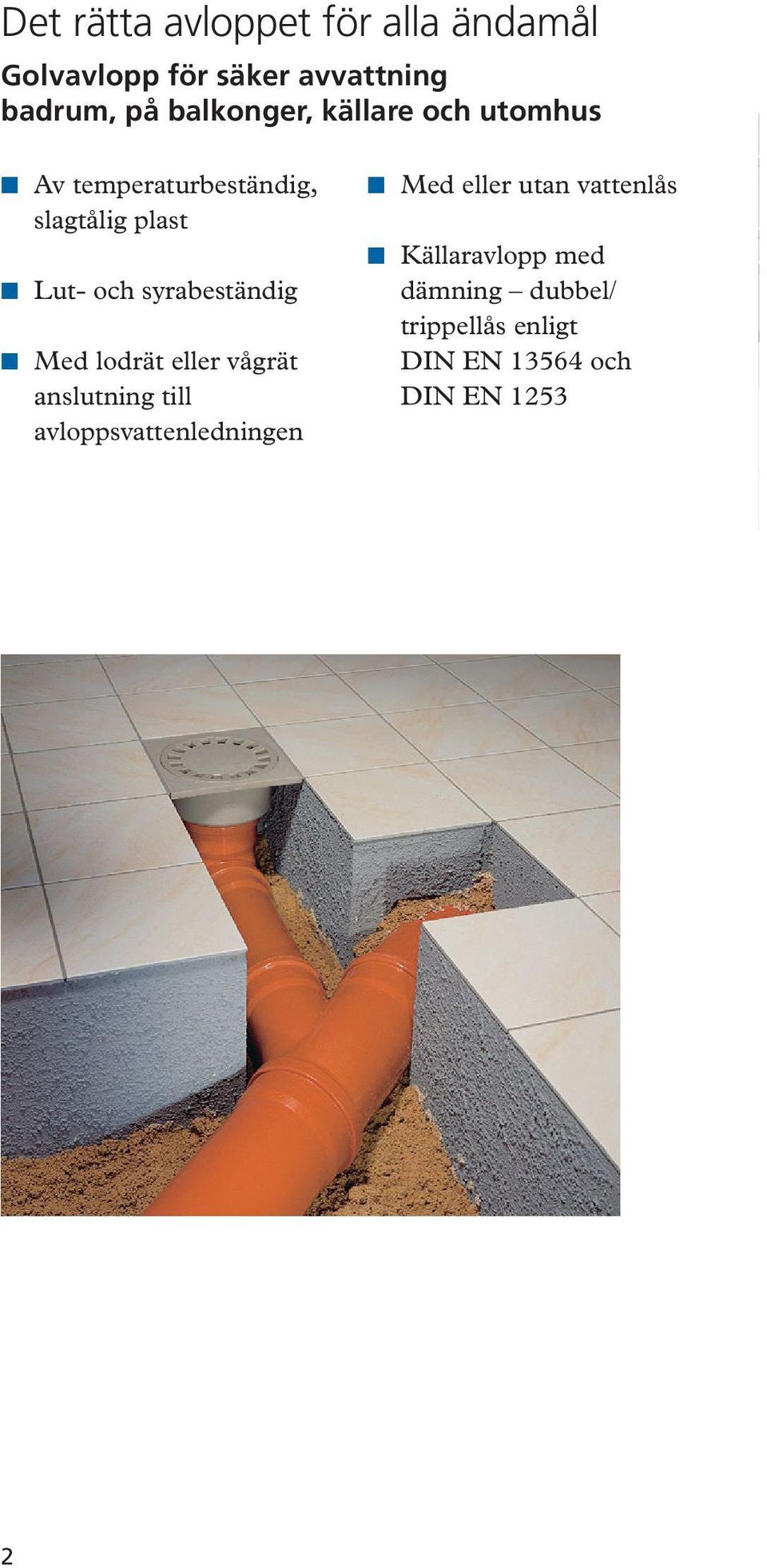

2 Det rätta avloppet för alla ändamål Golvavlopp för säker avvattning badrum, på balkonger, källare och utomhus Av temperaturbeständig, slagtålig plast Lut- och syrabeständig Med lodrät eller vågrät anslutning till avloppsvattenledningen Med eller utan vattenlås Källaravlopp med dämning dubbel/ trippellås enligt DIN EN och DIN EN

3 Badrums-, golv- och takavrinning 100 x 100 mm Vågrät anslutning till HT DN 50 DIN EAN-nr Tillopp 40 mm 100 mm 218 mm 100x100 mm Bygghöjd 115 mm Tillopp 40 mm Stålgaller V2A Kan kortas var 4:e mm Tätningsgummi Skyddskåpa under monteringstiden Vattenlås- Klockventil Kulled, kan justeras mm Ø 50 mm passande till HT DN 50 Avrinningskapacitet 1,8 l/s 128 mm 185 mm Badrumsavlopp, förkromat 100 x 100 mm eller 150 x 150 mm Lodrät anslutning till HT DN 50 (muff) 100 x 100 mm: EAN-nr x150 mm: EAN-nr /150 mm 100/150 mm Monteringsdjup 95 mm ø 97 mm Passar till HT DN 50 Avrinningskapacitet 0,6 l/s vid dimension 100 x 100 mm Avrinningskapacitet 0,65 l/s vid dimension 150 x 150 mm 3

4 Källaravlopp med vridbar överdel 150 x150 mm Vågrät anslutning till HT DN 110 (muff): EAN-nr Vågrät anslutning till HT DN 75 (muff): EAN-nr x 150 mm Täckgaller Vridbar ram (170 mm inbyggd) Vattenlås med tätningsgummi (kan avlägsnas vid rengöring) Slamhink Källaravlopp med vridbar överdel och tillopp DN mm ø 135 mm 84 mm Tillopp Passar till HT DN 75 (endast vid utförande nedtill) Avlopp Passar till HT DN 110 = avrinningskapacitet 1,41 l/sek. Passar till HT DN 75 = avrinningskapacitet 1,14 l/sek. 150 x150 mm Tillopp HT-rör DN 75 (spetsände) Vågrät anslutning till HT DN 110 (muff): EAN-nr Vågrät anslutning till HT DN 75 (muff): EAN-nr Uppsats för källaravlopp Höjd 100 mm För utjämning vid olika monteringshöjder EAN-nr mm Stålgaller för källaravlopp 150 x150 mm EAN-nr x 150 mm 4

5 Hus- och gårdsavrinning 198 x 198 mm Lodrät anslutning Belastning 1,5 t enligt DIN Till HT DN 75 (muff): EAN-nr Till HT DN 110 (muff): EAN-nr mm 198 mm Monteringsdjup 125 mm ø 166 ø 170 Passar till HT DN 75 Avrinningskapacitet 0,8 l/s Passar till HT/markrör DN 110 Avrinningskapacitet 1,0 l/s Hus- och gårdsavrinning 100 x 100 eller 247 x 247 mm Lodrät anslutning Bel. 1,5 t enligt DIN x 100 mm till HT DN 50 (muff): EAN-nr x 247 mm till HT/markrör DN 110 (muff): EAN-nr /247 mm Monteringsdjup 95 mm för DN mm för DN 110 ø 96 ø /247 mm passar till HT DN 50 Avrinningskapacitet 0,6 l/s Passar till HT/markrör DN 110 Avrinningskapacitet 1,2 l/s 5

6 Balkongavrinning 100 x100 mm Vågrät eller lodrät anslutning till HT DN 50 Vågrät anslutning: EAN-nr Avrinningskapacitet 1,3 l/s Lodrät anslutning: EAN-nr Avrinningskapacitet 1,9 l/s 100 x100 mm Stålgaller V2A 100 mm Kan kortas var 4:e mm 190 mm Tätningsgummi Skyddskåpa under monteringstiden Kulled, kan justeras vågrätt eller lodrätt 0-20 Monteringsdjup 115 mm Monteringsdjup 165 mm 155 mm Ø 50 mm passande till HT DN 50 Regnstanklås RSK 2000 För enkel och snabb rengöring av stuprör Förhindrar tilltäppning av regnvattenledningar och dräneringskistor Anslutning för stuprör ytterdiameter med gallerrost extra avvattning av förseglade ytor Stuprörsinsats DN x 157 mm Höjd 197 mm Monteringsdjup 330 mm Lodrät anslutning Inkl. markrörsböj DN och lövuppsamlare EAN-nr Stuprörsinlopp DN 105 Galler Vattenlås 380 Lövuppsamlare 157 Stuprörsinsats DN 90 Täckplatta 197 Markrörsböj DN

7 Källaravlopp med dämning dubbel-/trippellås a b Monteringsdjup 223 mm Avrinningskapacitet 1,6 l/s Förhindrar återrinning av avloppsvatten vid uppdämning i avloppsnätet 1. Automatiskt verkande klotlås 2. Manuell spärrning 3. Självstängande dämningsventil (tillbehör) 196 x 268 mm Anslutning till HT/ markrör DN 110 PA-I 3363 EAN-nr Källaravlopp med dämning dubbel-/trippellås är en märkesprodukt försedd med kvalitetsmärkning. Den är underkastad löpande granskning enligt DIN EN och DIN EN Tillbehör: a. Uppsats, höjd = 100 mm, EAN-nr b. Kontrollrör för regelbunden funktionskontroll enligt DIN 1997/del 1, EAN-nr
