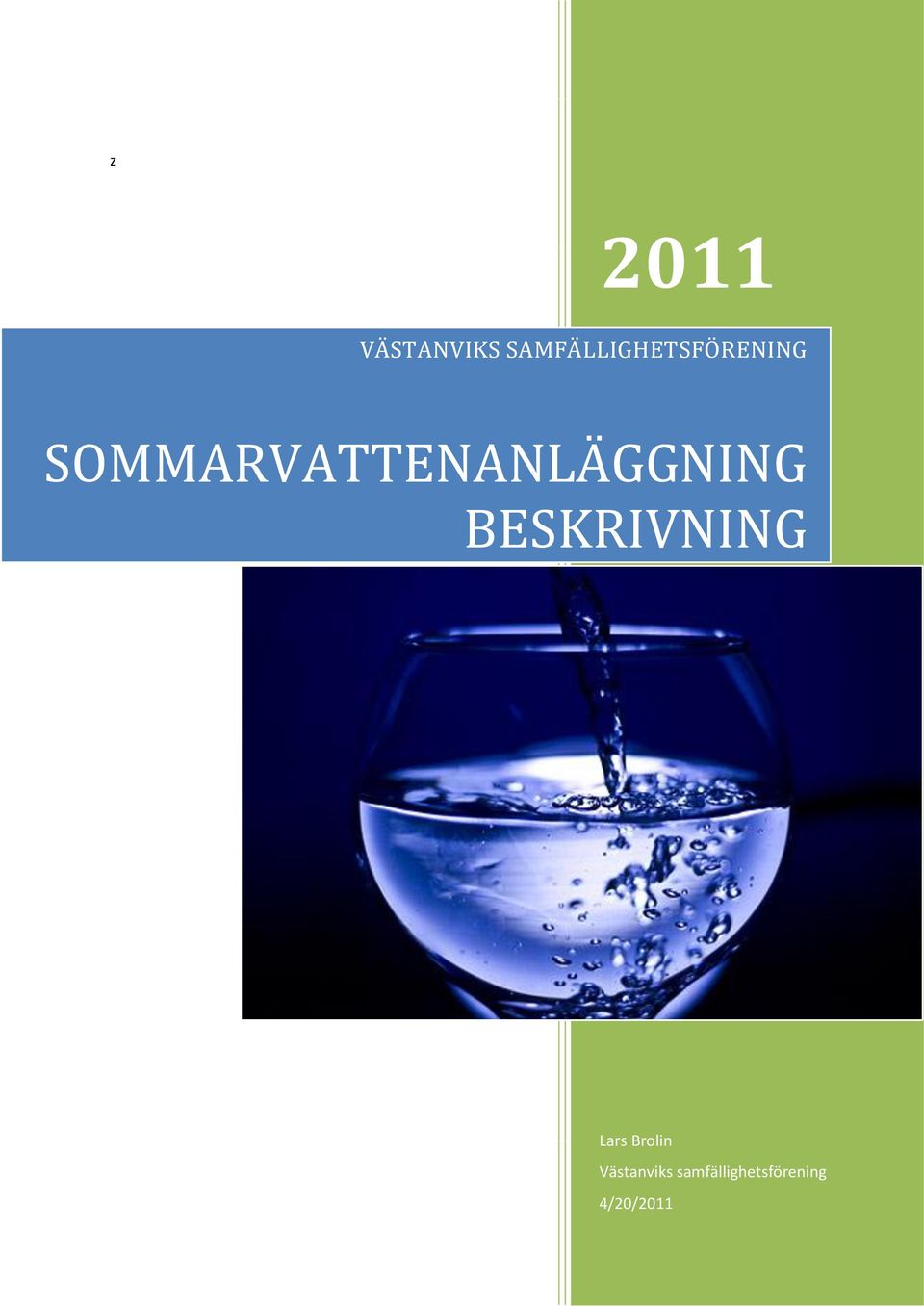

1 z 2011 VÄSTANVIKS SAMFÄLLIGHETSFÖRENING SOMMARVATTENANLÄGGNING BESKRIVNING Lars Brolin Västanviks samfällighetsförening 4/20/2011

2 Innehåll Innehåll... 2 ANLÄGGNINGSBESKRIVNING... 3 Vattentäkter... 3 Distributionsledningar... 4 Gemensamma tappställen/vintertappställen... 5 Klubbhus... 5 SKÖTSEL OCH UNDERHÅLL... 5 ANLÄGGNINGSSTATUS... 5 Uttagsbrunnar... 6 Vattenverk... 6 Distributionsledningar... 7 ARBETSSKYDDSFRÅGOR... 7 VATTENKVALITE... 7 VATTENTILLGÅNG/FÖRBRUKNING... 8 RESTRIKTIONER... 9 SPAR PÅ VATTEN... 9 INFORMATION KONTAKT

3 ANLÄGGNINGSBESKRIVNING Västanviks samfällighetsförening har vattendistributionsanläggningar som förses områdets 436 fastigheter med sommarvatten vid fastighetsgränsen under perioden 27 april till 15 oktober. Under resterande del av året kan vatten hämtas i dunk vid tappkran på de två vattenverken. Föreningen har två vattentäkter med var sitt vattenverk som vardera förser i stort sett halva området med vatten. Vattenverken benämns Norra vattenverket respektive Södra vattenverket. Norra vattenverket är beläget vid slutet av Trekantsvägen och är byggt i början av 1970-talet. Det södra vattenverket är några år yngre och beläget vid Morkullevägen. Vattentäkter Norra Den södra vattentäkten utgörs av ytligt belägna sandformationer. Vattentäkten är skyddad genom servitutsbelastningar på de 46 fastigheter som är belägna på vattentäkten. (Inom vattentäktsområdet finns inga markbäddar eller infiltrationsanläggningar.) Södra Den norra vattentäkten utgörs av dels en ytligt beläget sandformation dels en bergrundsformation därunder. Vattentäkten utgör ett skyddsområde för Vattentäkt vid Västanvik Stortorp 1:2 Norrtälje kommun. Vattenskyddsområdet berör primärt 15 fastigheter som är belägna på vattentäkten för vilka det finns restriktioner. (Inom vattentäktsområdet finns inga markbäddar eller infiltrationsanläggningar.) Uttagsbrunnar Norra I norra vattentäkten finns två sandfilterbrunnar som vardera är cirka 4,5 m djupa och försedda med dränkbara pumpar. Dessa producerar normalt cirka 1 respektive 0,5 m 3 vatten per timme vid god vattentillgång. Dessa kompletteras med en bergborrad brunn på cirka 30 m djup med en produktion på cirka 1 m 3 vatten per timme. Uttaget av vatten från sandfilterbrunnarna sker från de övre vattenlagren i marken som inte direkt påverka grundvattennivån i bergrunden som kan medföra risk för saltvatteninträngning. Södra I södra området finns en sandfilterbrunn med ett djup på cirka 4,5 m och en bergborrad brunn på cirka 90 m. Dessa producerar normalt cirka 3,2 respektive 0,6 m 3 per timme vid god vattentillgång. 3

4 Vattenverk De två vattenverken har en likartad utformning med en stor vattenreservoar och ett stort pumprum på cirka 50 m 2 som inrymmer pumpar, reningsutrustning och tillhörande el och styrutrustning. Byggnaderna är av trä med rödmålade fasader och grundlagda på ett betongfundament och försedda med plåtbelagda sadeltak. Vattenverken är automatiserade och styrs på nivåer i buffertbassängen och utgående vattenledningstryck. Uppgifter om flöden och tryck samlas in automatiskt och lagras för att möjliggöra uppföljning och statistik. Aktuella värden kan av driftansvariga övervakas via internet och larm skickas ut till ansvarigas mobiltelefoner vid driftstörningar. Anläggningarna kan köras på tidur under perioder med vattenransonering. Norra Norra vattenverket är anslutet till tre uttagsbrunnar. Det uppumpade vattnet renas från järn och avhärdas innan det pumpas till en buffertbassäng på cirka 120 m 3. Buffertbassängen har stor betydelse under sommarsäsongen för att utjämna mellan brunnsuttag och efterfrågan på vatten. Vatten levereras ut på nätet med hjälp av två distributionspumpar via en hydrofor samt ett UV-aggregat. UV-aggregatet ska säkerställa en låg halt av mikroorganismer i det utlevererade vattnet. Södra Södra vattenverket har en likartad uppbyggnad som norra vattenverket. Verket är anslutet till två uttagsbrunnar. Vattnet har en god kvalité och någon reningsutrustning erfordras ej utan pumpas direkt till en buffertbassäng på cirka 120 m 3. Buffertbassängen har stor betydelse under sommarsäsongen för att utjämna mellan brunnsuttag och efterfrågan på vatten. Vatten levereras ut på nätet med hjälp av två distributionspumpar via en hydrofor samt ett UV-aggregat. UV-aggregatet ska säkerställa en låg halt av mikroorganismer i det utlevererade vattnet. Distributionsledningar Vattnet distribueras ut från respektive vattenverk till fastighetsgränsen hos varje ansluten fastighet. Ledningarna är markförlagda och är utförda i plast. Huvudledningarna i södra området är i viss utsträckning förlagda frostfritt men huvuddelen av alla ledningar ligger på ett begränsat och icke frostfritt djup. I flera fall på enbart 0,3 meters djup. Ledningarna i området är försedda med ventilbrunnar i så att nätet kan sektioneras av vid påsättning och reparation. På lämpliga ställen finns avtappningsventiler så att vatten kan dräneras ut ur ledningen vid avställning och reparation. Ventilbrunnarna är utmärkta i terrängen. Serviceledningarna till respektive fasighet avslutas strax utanför fastighetsgräns med en vattenkran på en stolpe. Normalt är dessa placerade så att två fastigheter försörjs från en stolpe med var sin kran. Föreningen ansvarar för kran samt för fäste mot fastighetsägarens slang. Totalt sett cirka 230 stolpar och 436 kranar. 4

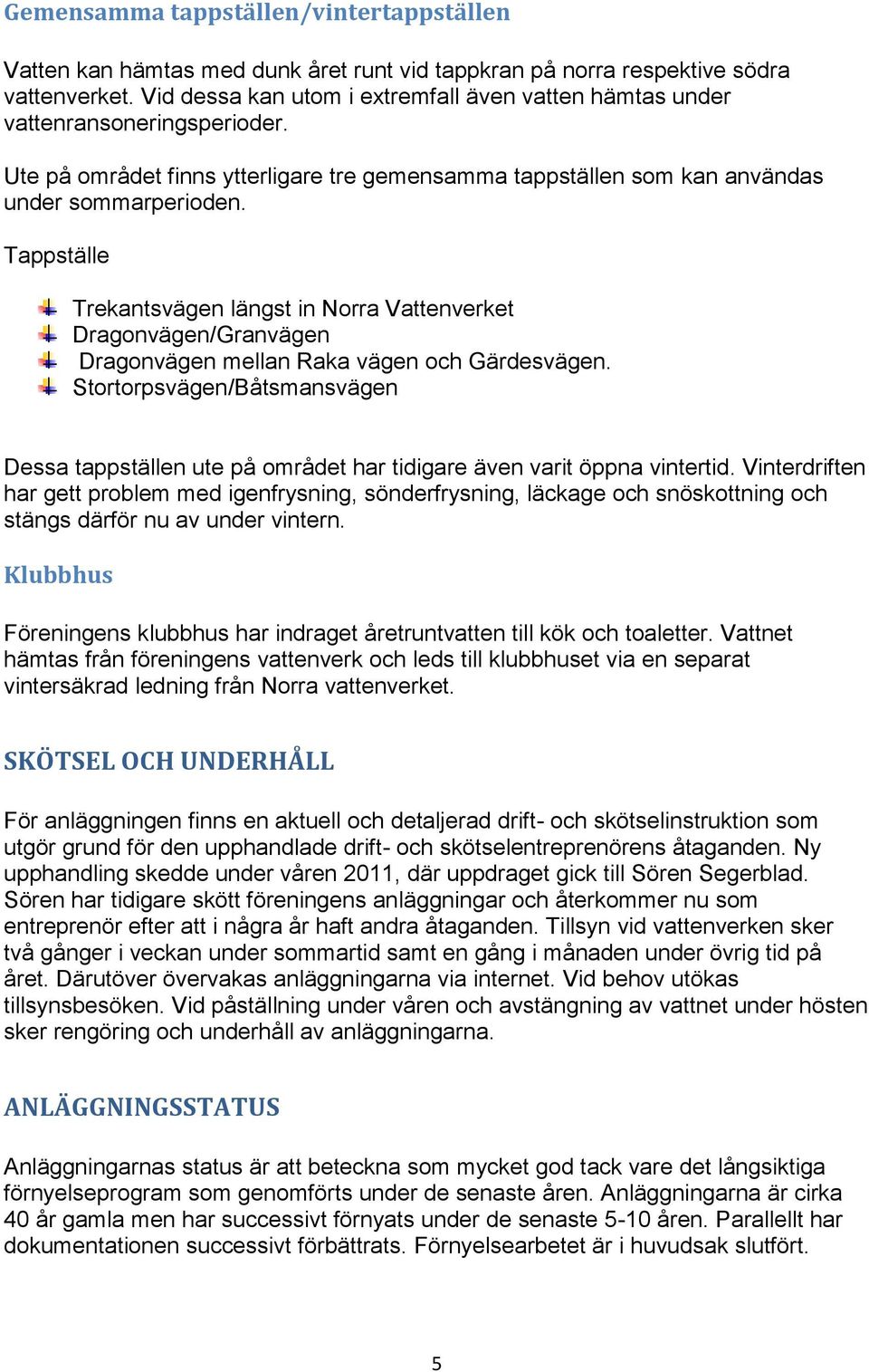

5 Gemensamma tappställen/vintertappställen Vatten kan hämtas med dunk året runt vid tappkran på norra respektive södra vattenverket. Vid dessa kan utom i extremfall även vatten hämtas under vattenransoneringsperioder. Ute på området finns ytterligare tre gemensamma tappställen som kan användas under sommarperioden. Tappställe Trekantsvägen längst in Norra Vattenverket Dragonvägen/Granvägen Dragonvägen mellan Raka vägen och Gärdesvägen. Stortorpsvägen/Båtsmansvägen Dessa tappställen ute på området har tidigare även varit öppna vintertid. Vinterdriften har gett problem med igenfrysning, sönderfrysning, läckage och snöskottning och stängs därför nu av under vintern. Klubbhus Föreningens klubbhus har indraget åretruntvatten till kök och toaletter. Vattnet hämtas från föreningens vattenverk och leds till klubbhuset via en separat vintersäkrad ledning från Norra vattenverket. SKÖTSEL OCH UNDERHÅLL För anläggningen finns en aktuell och detaljerad drift- och skötselinstruktion som utgör grund för den upphandlade drift- och skötselentreprenörens åtaganden. Ny upphandling skedde under våren 2011, där uppdraget gick till Sören Segerblad. Sören har tidigare skött föreningens anläggningar och återkommer nu som entreprenör efter att i några år haft andra åtaganden. Tillsyn vid vattenverken sker två gånger i veckan under sommartid samt en gång i månaden under övrig tid på året. Därutöver övervakas anläggningarna via internet. Vid behov utökas tillsynsbesöken. Vid påställning under våren och avstängning av vattnet under hösten sker rengöring och underhåll av anläggningarna. ANLÄGGNINGSSTATUS Anläggningarnas status är att beteckna som mycket god tack vare det långsiktiga förnyelseprogram som genomförts under de senaste åren. Anläggningarna är cirka 40 år gamla men har successivt förnyats under de senaste 5-10 åren. Parallellt har dokumentationen successivt förbättrats. Förnyelsearbetet är i huvudsak slutfört. 5

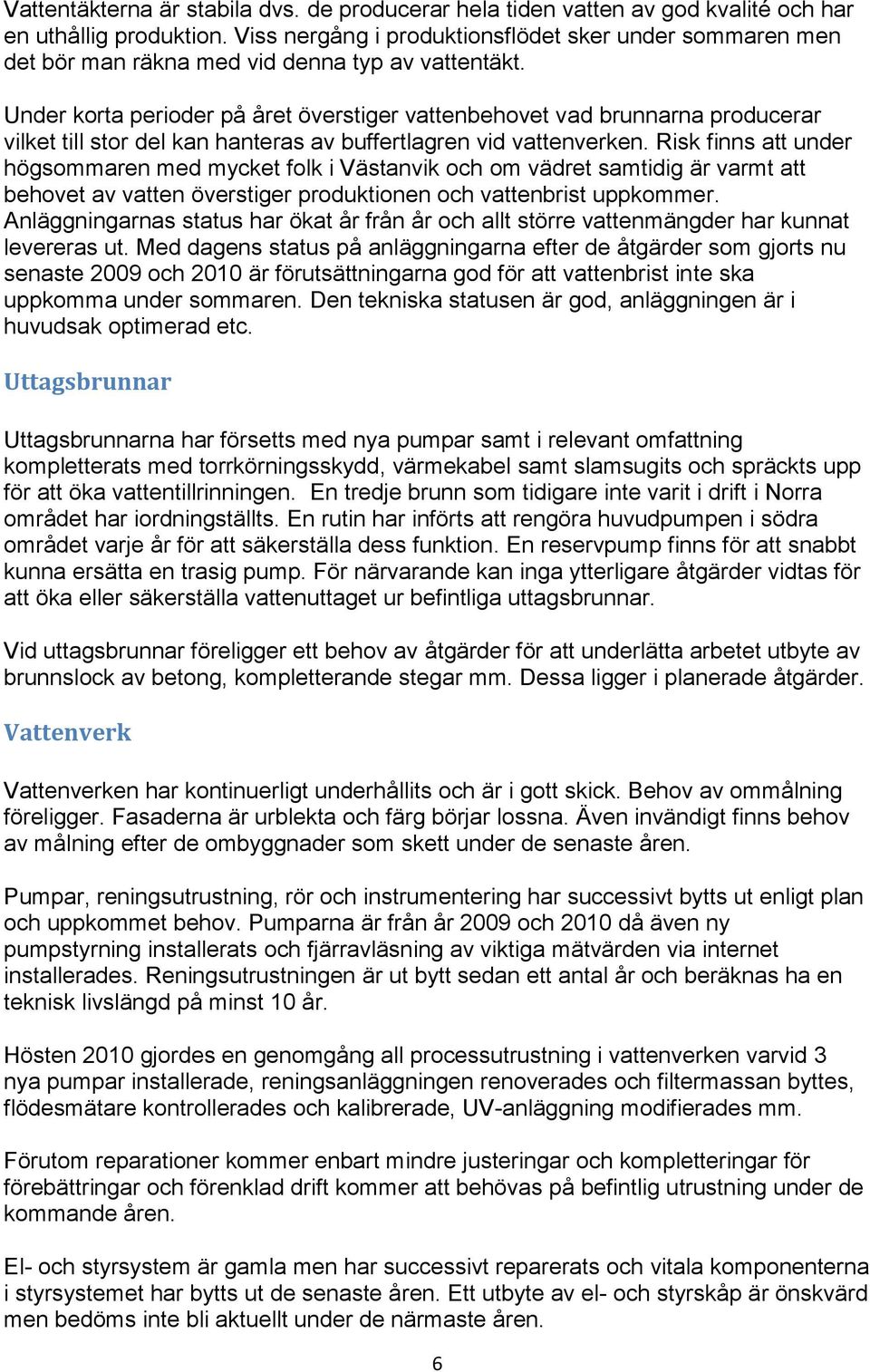

6 Vattentäkterna är stabila dvs. de producerar hela tiden vatten av god kvalité och har en uthållig produktion. Viss nergång i produktionsflödet sker under sommaren men det bör man räkna med vid denna typ av vattentäkt. Under korta perioder på året överstiger vattenbehovet vad brunnarna producerar vilket till stor del kan hanteras av buffertlagren vid vattenverken. Risk finns att under högsommaren med mycket folk i Västanvik och om vädret samtidig är varmt att behovet av vatten överstiger produktionen och vattenbrist uppkommer. Anläggningarnas status har ökat år från år och allt större vattenmängder har kunnat levereras ut. Med dagens status på anläggningarna efter de åtgärder som gjorts nu senaste 2009 och 2010 är förutsättningarna god för att vattenbrist inte ska uppkomma under sommaren. Den tekniska statusen är god, anläggningen är i huvudsak optimerad etc. Uttagsbrunnar Uttagsbrunnarna har försetts med nya pumpar samt i relevant omfattning kompletterats med torrkörningsskydd, värmekabel samt slamsugits och spräckts upp för att öka vattentillrinningen. En tredje brunn som tidigare inte varit i drift i Norra området har iordningställts. En rutin har införts att rengöra huvudpumpen i södra området varje år för att säkerställa dess funktion. En reservpump finns för att snabbt kunna ersätta en trasig pump. För närvarande kan inga ytterligare åtgärder vidtas för att öka eller säkerställa vattenuttaget ur befintliga uttagsbrunnar. Vid uttagsbrunnar föreligger ett behov av åtgärder för att underlätta arbetet utbyte av brunnslock av betong, kompletterande stegar mm. Dessa ligger i planerade åtgärder. Vattenverk Vattenverken har kontinuerligt underhållits och är i gott skick. Behov av ommålning föreligger. Fasaderna är urblekta och färg börjar lossna. Även invändigt finns behov av målning efter de ombyggnader som skett under de senaste åren. Pumpar, reningsutrustning, rör och instrumentering har successivt bytts ut enligt plan och uppkommet behov. Pumparna är från år 2009 och 2010 då även ny pumpstyrning installerats och fjärravläsning av viktiga mätvärden via internet installerades. Reningsutrustningen är ut bytt sedan ett antal år och beräknas ha en teknisk livslängd på minst 10 år. Hösten 2010 gjordes en genomgång all processutrustning i vattenverken varvid 3 nya pumpar installerade, reningsanläggningen renoverades och filtermassan byttes, flödesmätare kontrollerades och kalibrerade, UV-anläggning modifierades mm. Förutom reparationer kommer enbart mindre justeringar och kompletteringar för förebättringar och förenklad drift kommer att behövas på befintlig utrustning under de kommande åren. El- och styrsystem är gamla men har successivt reparerats och vitala komponenterna i styrsystemet har bytts ut de senaste åren. Ett utbyte av el- och styrskåp är önskvärd men bedöms inte bli aktuellt under de närmaste åren. 6

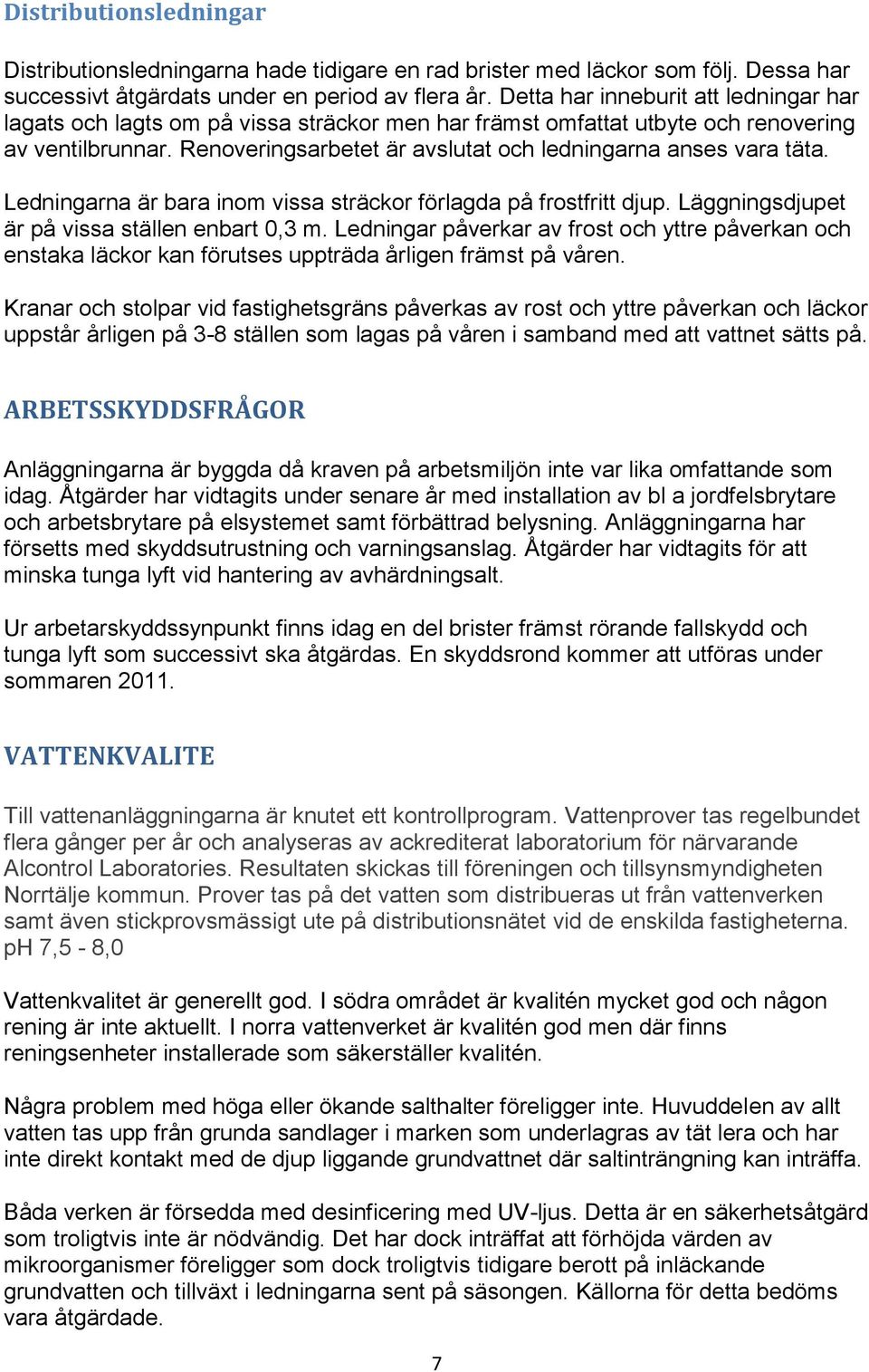

7 Distributionsledningar Distributionsledningarna hade tidigare en rad brister med läckor som följ. Dessa har successivt åtgärdats under en period av flera år. Detta har inneburit att ledningar har lagats och lagts om på vissa sträckor men har främst omfattat utbyte och renovering av ventilbrunnar. Renoveringsarbetet är avslutat och ledningarna anses vara täta. Ledningarna är bara inom vissa sträckor förlagda på frostfritt djup. Läggningsdjupet är på vissa ställen enbart 0,3 m. Ledningar påverkar av frost och yttre påverkan och enstaka läckor kan förutses uppträda årligen främst på våren. Kranar och stolpar vid fastighetsgräns påverkas av rost och yttre påverkan och läckor uppstår årligen på 3-8 ställen som lagas på våren i samband med att vattnet sätts på. ARBETSSKYDDSFRÅGOR Anläggningarna är byggda då kraven på arbetsmiljön inte var lika omfattande som idag. Åtgärder har vidtagits under senare år med installation av bl a jordfelsbrytare och arbetsbrytare på elsystemet samt förbättrad belysning. Anläggningarna har försetts med skyddsutrustning och varningsanslag. Åtgärder har vidtagits för att minska tunga lyft vid hantering av avhärdningsalt. Ur arbetarskyddssynpunkt finns idag en del brister främst rörande fallskydd och tunga lyft som successivt ska åtgärdas. En skyddsrond kommer att utföras under sommaren VATTENKVALITE Till vattenanläggningarna är knutet ett kontrollprogram. Vattenprover tas regelbundet flera gånger per år och analyseras av ackrediterat laboratorium för närvarande Alcontrol Laboratories. Resultaten skickas till föreningen och tillsynsmyndigheten Norrtälje kommun. Prover tas på det vatten som distribueras ut från vattenverken samt även stickprovsmässigt ute på distributionsnätet vid de enskilda fastigheterna. ph 7,5-8,0 Vattenkvalitet är generellt god. I södra området är kvalitén mycket god och någon rening är inte aktuellt. I norra vattenverket är kvalitén god men där finns reningsenheter installerade som säkerställer kvalitén. Några problem med höga eller ökande salthalter föreligger inte. Huvuddelen av allt vatten tas upp från grunda sandlager i marken som underlagras av tät lera och har inte direkt kontakt med de djup liggande grundvattnet där saltinträngning kan inträffa. Båda verken är försedda med desinficering med UV-ljus. Detta är en säkerhetsåtgärd som troligtvis inte är nödvändig. Det har dock inträffat att förhöjda värden av mikroorganismer föreligger som dock troligtvis tidigare berott på inläckande grundvatten och tillväxt i ledningarna sent på säsongen. Källorna för detta bedöms vara åtgärdade. 7

8 Resultat från analyser anslås på anslagstavlorna vid respektive vattenverk. VATTENTILLGÅNG/FÖRBRUKNING Vattentillgången är relativt god och stabil. Kapaciteten i sandfilterbrunnarna är beroende av grundvattennivån i området. Normalt sjunker grundvattennivån under sommaren vilket leder till att kapaciteten hos brunnarna långsamt avtar och produktionen minskar med 30-50%. Under huvuddelen av året är vattentillgången mer än tillräcklig för de behov som föreligger. Under sommaren ökar antalet människor i Västanvik och därmed vattenuttagen. Från midsommar och under juli månade nyttjas buffertlagren för att kontinuerligt ta ut vatten från brunnarna och kunna distribuera ut detta efter behov. Vattenförbrukningen ökar kraftigt under varma perioder och speciellt om de har längre varaktighet. Vid regnväder sjunker förbrukningen omgående kraftig. Vid längre värmeperioder under juli överstiger behovet tillgången på vatten främst under helger. Om buffertlagren inte räcker till tillgrips ransonering och vattnet stängs av under vissa förbestämda tidperioder som går på tidur. Vatten finns alltid att hämta med dunk vid vattenverken. Vattenbrist kan ibland uppstå pga. hög vattenförbrukning, låg vattentillströmning i brunnar eller tekniskt fel i vattenverk. När förbrukningen är större än tillrinningen och risk finns att vattnet inte räcker till om inte förbrukningen minskar informeras om detta med anslag vid infarterna. Viktigt att alla då sparar på vattnet. Vid tidpunkter då vattnet inte räcker till införs planerade vattenavstängningar under delar av dygnet. I dessa fall stängs vattnet av enligt ett fast schema enligt följande princip. I första hand tillämpas nattavstängning kl Vid behov utökas ned dagavstängning kl Om så krävs införs även morgonavstängning och Kvällsavstängning kl Vid vattenavstängningar ska det normalt gå att hämta vatten i dunk vid tappkranarna på vattenverken. Avstängning eller ransonering kan även ha samband med problem med pumpar e dyl i vattenverken. Genom de åtgärder som har genomförts under senare år beräknas anläggningarna ha en hög tillgänglighet och avstängningar av detta skäl bedöms som mindre sannolikt under kommande år. 8

9 Den automatiska datainsamlingen samt fjärrövervakning av vattenverken som togs i drift sommaren 2010 ger bättre möjligheter att följa och planera driften vilket minskar risken för vattenavstängningar. Inför sommaren 2011 har en strategi för att styra och nyttja olika brunnar på bästa sätt tagits fram baserat på b la de uppgifter som samlades in föregående säsong. De brunnar som har mest uthållig produktion används mest och pumptiden ska hållas så lång som möjligt. Denna ska förhoppningsvis medföra att de vattentillgångar som vi har kan nyttjas på bästa sätt. Ett prognosverktyg för prognoser har även det tagits fram inför sommaren 2011 av vattentillgång under en kommande vecka under höglast tid har även tagit fram för att förutsäga vattensituationen på en veckas sikt så att onödiga avstängningar undviks. RESTRIKTIONER Sommarvattnet är främst avsett att användas för hushållsändamål mat och dryck samt för hygien och rengöring. Vattning av blommor och i trädgård måste ske med omdöme. Det är inte tillåtet att: fylla större pooler och dammar med vatten (> 1 m 3 ). bevattna gräsmattor och trädgårdsland med vattenspridare. använda större mängder vatten för annat ändamål kylning, befuktning e. dyl. Vid tillfälligt behov av att ta ut stora vattenmängder kan vattenansvarig ge tillåtelse efter att ha kontrollerat tillgångsituationen på vatten. SPAR PÅ VATTEN Var extra försiktigt med vattnet och undvik stora uttag under midsommarhelgen och under varma sommarveckor då vattensystemet är högt belastat. Det finns många goda skäl till att inte använda onödigt mycket vatten. Att spara behöver inte betyda att man ska minska på hygien och bekvämlighet. Nedan presenteras några användbara tips Samla regnvatten i stora tunnor för bevattning. Vid handisk använd sköljbalja och skölj inte under rinnande vatten. Vid maskindisk diska med full maskin. Ta inte med dig din gamla vattenslukande diskmaskin eller tvättmaskin till fritidshuset. En gammal 9

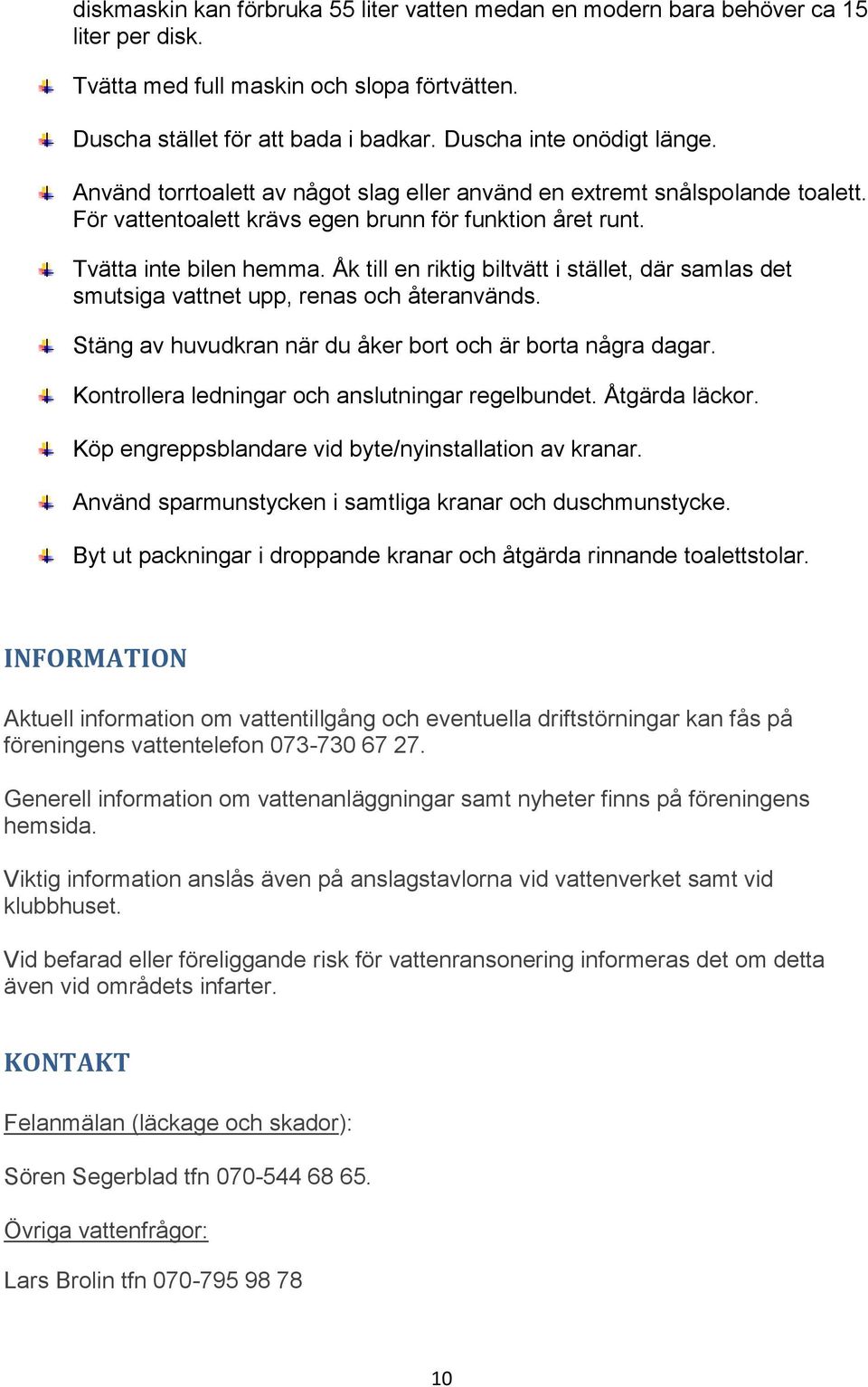

10 diskmaskin kan förbruka 55 liter vatten medan en modern bara behöver ca 15 liter per disk. Tvätta med full maskin och slopa förtvätten. Duscha stället för att bada i badkar. Duscha inte onödigt länge. Använd torrtoalett av något slag eller använd en extremt snålspolande toalett. För vattentoalett krävs egen brunn för funktion året runt. Tvätta inte bilen hemma. Åk till en riktig biltvätt i stället, där samlas det smutsiga vattnet upp, renas och återanvänds. Stäng av huvudkran när du åker bort och är borta några dagar. Kontrollera ledningar och anslutningar regelbundet. Åtgärda läckor. Köp engreppsblandare vid byte/nyinstallation av kranar. Använd sparmunstycken i samtliga kranar och duschmunstycke. Byt ut packningar i droppande kranar och åtgärda rinnande toalettstolar. INFORMATION Aktuell information om vattentillgång och eventuella driftstörningar kan fås på föreningens vattentelefon Generell information om vattenanläggningar samt nyheter finns på föreningens hemsida. Viktig information anslås även på anslagstavlorna vid vattenverket samt vid klubbhuset. Vid befarad eller föreliggande risk för vattenransonering informeras det om detta även vid områdets infarter. KONTAKT Felanmälan (läckage och skador): Sören Segerblad tfn Övriga vattenfrågor: Lars Brolin tfn
