1 Skötsel, instruktioner och felsökning. Felsökning / justering / kontroll / rengöring av WellZone O 3 Kompressorns membran töjs ut och pumpeffekten avtar om mottrycket överstiger 0,3 Bar under en längre tid. Detta sker vid för hög grundvattennivå, igensatt munstycke eller membranens ålder. Rörsystemet bör regleras i borrad brunn om grundvattennivån ändras (ex.vis vår och höst). Justering görs endast då ingen tappat vatten under de senaste timmarna.(pga att vattennivån sjunker vid tappning). Tips! Vid mycket varierande vattennivå kan filtret i grävd brunn kan förses med en liten boj ca 1,5 m ovanför nederdelen av filtret som då alltid håller filtret på rätt vattennivå. OBS! Om trycket ej sjunker ner till nästan 0, när luftmunstycket lyfts upp och pumpen går, är det igensatt. Om osäker? Rengör. Snabbkoll av funktion. 1. Bryt strömmen. Manometertrycket skall stå kvar. Då är skåpet tätt. 2. Slå på strömmen. Täpp till utluften genom att vika slangen. Trycket skall nu gå upp till ca Bar. Om så är fallet ger luftpumpen rätt tryck med rätt slaglängd = OK. Om snabbkollen EJ ger ovan resultat utför nedanstående. Kontroll av funktion. A. Kontroll av skåp görs genom att lossa utgående luftslang. Håll fingret på nippeln och kontrollera att trycket stiger till ca 0,4-0,5 Bar efter ca 8-10 sek. Håll kvar fingret och stäng av skåpet. Lufttrycket får nu endast sjunka lite och därefter stanna. Om trycket ej går upp och/eller om trycket fortsätter att sjunka, läcker skåpet och den troligaste orsaken är att pumpens membran töjts ut pga för högt mottryck eller blivit otäta. Öppna skåpet och kontrollera slangarna. Sätt ett finger på slangändarna som går från kompressor till lampan. Ett ordentligt tryck skall byggas upp under ca 4-6 sekunder och ett ordentligt "pys" skall höras då man släpper. Om inget tryck, se nedan. Håll filtret rent! (vattnet tar fel väg om smutsig filterduk i grävd brunn och då uteblir reningseffekten). Rengör även luftmunstycket B. Kontrollera även UV-lampan. Kan ha slocknat eller läckage. C. Munstycket rengöres med litet citronsyra utrört i varmt vatten (10-20%) eller med saltsyra. Viktigt att kontrollera detta. D. Borrad brunn. Lossa det gråa PVC-locket, dra upp luftslangen ur röret och rengör luftmunstycket. E. Grävd brunn. Lyft upp filtret. Är filterduken ren?! Om ej, skall den rengöras med normalt vattentryck, ej högtryck. Läckande brunn skall tätas 3-6 månader efter installation. Funktionsgarantin gäller ej orenheter som lera, grus, jord, humus eller dylikt som kommer in i form av inläckage och som då stör de andra värdena och funktionen. Justering av kompressor 1. Tag av kompressorlocket. Vid uttöjda membran står armarna inåt och magneterna är relativt nära varandra och skall då justeras. Armarna skall vara parallella!

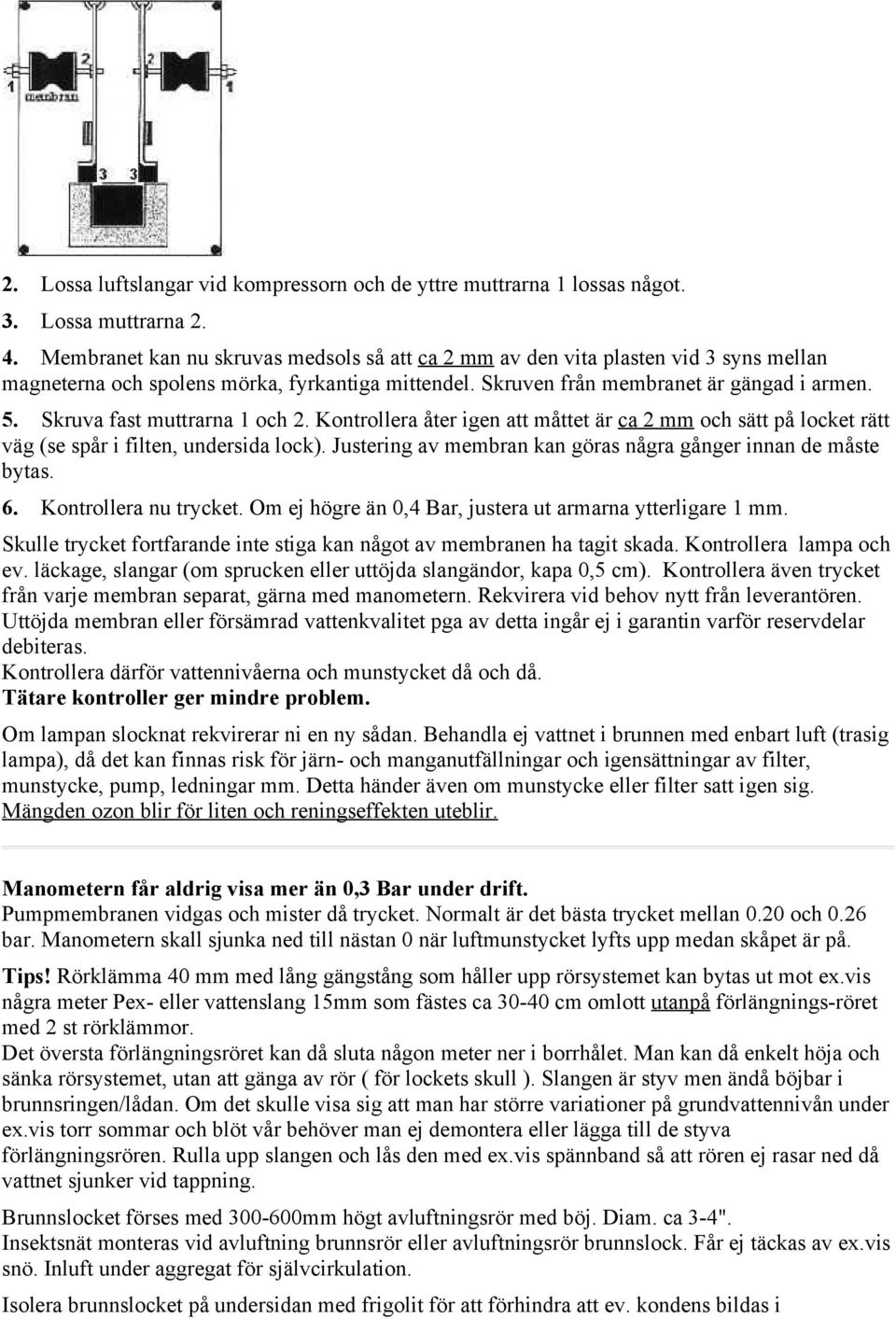

2 2. Lossa luftslangar vid kompressorn och de yttre muttrarna 1 lossas något. 3. Lossa muttrarna Membranet kan nu skruvas medsols så att ca 2 mm av den vita plasten vid 3 syns mellan magneterna och spolens mörka, fyrkantiga mittendel. Skruven från membranet är gängad i armen. 5. Skruva fast muttrarna 1 och 2. Kontrollera åter igen att måttet är ca 2 mm och sätt på locket rätt väg (se spår i filten, undersida lock). Justering av membran kan göras några gånger innan de måste bytas. 6. Kontrollera nu trycket. Om ej högre än 0,4 Bar, justera ut armarna ytterligare 1 mm. Skulle trycket fortfarande inte stiga kan något av membranen ha tagit skada. Kontrollera lampa och ev. läckage, slangar (om sprucken eller uttöjda slangändor, kapa 0,5 cm). Kontrollera även trycket från varje membran separat, gärna med manometern. Rekvirera vid behov nytt från leverantören. Uttöjda membran eller försämrad vattenkvalitet pga av detta ingår ej i garantin varför reservdelar debiteras. Kontrollera därför vattennivåerna och munstycket då och då. Tätare kontroller ger mindre problem. Om lampan slocknat rekvirerar ni en ny sådan. Behandla ej vattnet i brunnen med enbart luft (trasig lampa), då det kan finnas risk för järn- och manganutfällningar och igensättningar av filter, munstycke, pump, ledningar mm. Detta händer även om munstycke eller filter satt igen sig. Mängden ozon blir för liten och reningseffekten uteblir. Manometern får aldrig visa mer än 0,3 Bar under drift. Pumpmembranen vidgas och mister då trycket. Normalt är det bästa trycket mellan 0.20 och 0.26 bar. Manometern skall sjunka ned till nästan 0 när luftmunstycket lyfts upp medan skåpet är på. Tips! Rörklämma 40 mm med lång gängstång som håller upp rörsystemet kan bytas ut mot ex.vis några meter Pex- eller vattenslang 15mm som fästes ca cm omlott utanpå förlängnings-röret med 2 st rörklämmor. Det översta förlängningsröret kan då sluta någon meter ner i borrhålet. Man kan då enkelt höja och sänka rörsystemet, utan att gänga av rör ( för lockets skull ). Slangen är styv men ändå böjbar i brunnsringen/lådan. Om det skulle visa sig att man har större variationer på grundvattennivån under ex.vis torr sommar och blöt vår behöver man ej demontera eller lägga till de styva förlängningsrören. Rulla upp slangen och lås den med ex.vis spännband så att rören ej rasar ned då vattnet sjunker vid tappning. Brunnslocket förses med mm högt avluftningsrör med böj. Diam. ca 3-4". Insektsnät monteras vid avluftning brunnsrör eller avluftningsrör brunnslock. Får ej täckas av ex.vis snö. Inluft under aggregat för självcirkulation. Isolera brunnslocket på undersidan med frigolit för att förhindra att ev. kondens bildas i

3 ozonslangen. (frysrisk). Lätta på locket om för varmt. Ventilera väl. Felsökning Wellzone O 3 Inget tryck vid drift! Membran trasiga pga. gamla, för högt mottryck, läckage, helt igensatt munstycke Öppna skåpet och kontrollera luftpumpen, läckage slangar, lampa, manometer, membran mm enligt blanketten kontroll felsökning. Ventilera väl! Oljud pump = åtgärda omgående. Normalt tryck vid drift, men trycket stiger inte till > 0,35 Bar vid test (vikt slang). Manometern trasig, manometerfästets hål igensatta, helt igensatt luftmunstycke. Byt manometer om felet ej avhjälpts efter rengöring och kontroll av skåp och luftmunstycket, (gänga ej dra av från slang ). Spruckna Membran. Fuktig luft (vatten-ytan för nära, <0,5-1m), dålig ventilation, för varmt sommartid, högt mottryck. Bygg låda ovanför brunnen med god ventilation (inluft under skåp o utluft högt). Notera skiftande vatten-nivå. Lätta på locket sommartid om varmt! (fukt) Trycket sjunker inte trots att luftmunstycket dras upp. Igensatt luftmunstycke, trasig manometer. Rengör luftmunstycket (se även nedan) eller byt manometer (manometern skall reagera snabbt!) Vattnet blir inte rent trots att allting kontrollerats - tryck, läckage, luftmunstycke, manometern. Ny anläggning 0-4 månader. Filter duken i grävd brunn ej rengjorts. UV-lampan för gammal (Viktigt byta i tid!!) eller trasig.! (Se kontrollöga framsida av skåp, svårt se i dagsljus). För låg vattennivå i brunnen (>80cm?) Filtrerduken skall spolas med vatten för fullt genomlopp. Test: dra upp filtrets översida (röret)

4 exakt till vattenytan. Vattnet skall välla ut och bilda en cm rund våg. Om ej; rengör även filtrerduken med syra och hett vatten om övrigt fungerar utan anmärkning. Om ny anläggning - vänta (se nästa rad). > 20 cm vatten ovan filter!? Vattnet färgat eller har skiftande färg och partiklar dag från dag de första månaderna eller efter långt uppehåll. Det behandlade vattnet gör rent vattenledningssystemet från gammalt elände. Positivt. Om olägenheter med partiklar eller grumlighet - installera patronfilter. Försök att rengöra hydrofor mm. Vattnet har blivit bättre, men efter 3-5 månader finns det fortfarande en gulaktig, klar färg kvar som inte försvinner i ett glas på flera dagar. Vattnet innehåller humus (COD-mn) och järn som organiskt bundet järn. Vid ogynnsamma fall räcker inte ozongasen till för att knäcka denna bindning helt. Sänd oss en beskrivning på hur vattnet sett ut, ändrat sig under tiden samt 1,5 liter vatten i en PET-flaska. Fungerande anläggning 1-2 mån! Vi kör då vattnet genom bl.a. humusmassa, kol, grus för att visuellt se vad som finns kvar och vilka åtgärder som behövs. Organiskt bundet järn löser vi med ett humusfilter som polerar bort humusämnen som även innehåller även Fe, Mn. Reningen fungerar inte i mindre borrhål eller mindre brunn, mindre bassäng... Radonhalten ej minskat med 50-95% Uttaget är för stort eller för snabbt i förhållande till bufferten (vatten- mängd), orenheter. Detta kan ändras under årens lopp av många olika anledningar. Wellzone omsätter liter per timme, men pga. dessa olika faktorer måste man även ta hänsyn till tidsfaktorn. Om för litet borrhål - installera betongringar eller tank bredvid borrhålet och pumpa över vattnet för att få större buffert. Detta har informerats om före inköp om vi erhållit information om rätt antal fastigheter, lantbruk, samfällighet mm. Utöka antalet anläggningar om vi börjat med "minimiantal". > 3 st radonprov krävs för att erhålla ett ung. genomsnittsvärde. Komplettera med fläkt i borrhålet, kol... Rengjort? Rätt tryck? Vattnet är rent men innehåller bakterier. Troligen inläckage infiltration om e-coli. Heterotrofa eller koliforma oftast om in läckage ytvatten eller nygrävd brunn. Minimeras normalt med endast Wellzone rening). Om e-coli - ta reda på orsaken! Installera UV-rör inne. Alla anläggningar med bakterier skall kloreras enl. våra instruktioner vid start av reningen. UV-lampan i Wellzone bytes oftare om bakterier. 1-1,5 år. UV-lampan (ozongeneratorn) producerar ozon (O 3 ) under drift. Det mesta ombildas till OH-radikaler. Denna mix luktar som klor och är inte hälsovådlig i den koncentration som finns vid normal drift. UV-lampan går sällan sönder (slocknar). Om het stopp någonstans. Åtgärda omg. a/ Lätta på tak eller lock om sol! Dra ur kontakt om längre stopp. UV-lampans effekt minskar med tiden och då minskar även mängden av de oxiderande ämnena. Ozonproduktionen är

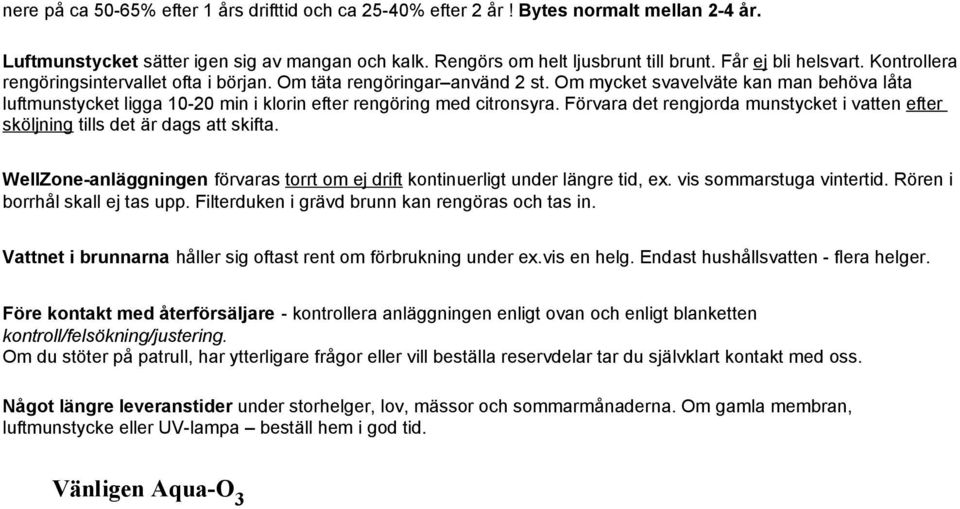

5 nere på ca 50-65% efter 1 års drifttid och ca 25-40% efter 2 år! Bytes normalt mellan 2-4 år. Luftmunstycket sätter igen sig av mangan och kalk. Rengörs om helt ljusbrunt till brunt. Får ej bli helsvart. Kontrollera rengöringsintervallet ofta i början. Om täta rengöringar använd 2 st. Om mycket svavelväte kan man behöva låta luftmunstycket ligga min i klorin efter rengöring med citronsyra. Förvara det rengjorda munstycket i vatten efter sköljning tills det är dags att skifta. WellZone-anläggningen förvaras torrt om ej drift kontinuerligt under längre tid, ex. vis sommarstuga vintertid. Rören i borrhål skall ej tas upp. Filterduken i grävd brunn kan rengöras och tas in. Vattnet i brunnarna håller sig oftast rent om förbrukning under ex.vis en helg. Endast hushållsvatten - flera helger. Före kontakt med återförsäljare - kontrollera anläggningen enligt ovan och enligt blanketten kontroll/felsökning/justering. Om du stöter på patrull, har ytterligare frågor eller vill beställa reservdelar tar du självklart kontakt med oss. Något längre leveranstider under storhelger, lov, mässor och sommarmånaderna. Om gamla membran, luftmunstycke eller UV-lampa beställ hem i god tid. Vänligen Aqua-O 3
