1 Introduktion till Pixopolis Book Designer v 1.4 Kjell Post (info@pixbookdesign.com) 1 Inledning Pixopolis Book Designer (i fortsättningen benämnd Pbd) är en uppsättning funktionsmakron med tillhörande Javascriptkod för Adobe Photoshop som gör det möjligt att snabbt och effektivt göra layout för böcker och collage. 2 Systemkrav Denna bruksanvisning och distribution är avsedd för Adobe Photoshop CS2 eller CS3. Det spelar ingen roll om du kör i Mac- eller Windows-miljö. Du bör ha en viss vana att arbeta i Photoshop eftersom själva poängen med Pbd är att alla Photoshop-kommandon finns tillgängliga under arbetets gång. 1

2 3 Installation OBS: Om du använder Windows Vista måste du först högerklicka på Photoshopikonen och välja Run as administrator innan du kör installationsscriptet nedan. När installationen är klar kan du återigen högerklicka på Photoshop-ikonen och ta bort Run as administrator. Packa upp den zip-fil du fått och starta sedan Photoshop. Välj File>Scripts>Browse... och navigera till PBD-install.jsx i katalogen jsx i den uppackade zip-filen. När du laddar detta script kopieras alla övriga jsx-filer in i Photoshops bibliotek och ett fönster kommer upp: Om detta fönster visas har installationen gått bra. Kontakta mig direkt om det misslyckas redan här. Sänd mig sedan ett med de två raderna och du kommer att få en.atn-fil tillbaks, skräddarsydd för just din maskin och dess inställningar. Om du i framtiden byter operativsystem eller Photoshop-version kan du höra av dig till mig så genererar jag en ny.atn-fil. När du har.atn-filen kan du dubbelklicka på den så att den laddas in i Photoshops action-palett. (Om det av någon anledning inte fungerar att dubbelklicka kan du också gå till Action-paletten, klicka på dess meny i övre högra hörnet (under krysset) och välja Load Actions. Navigera sedan till din.atn-fil och ladda in den.) Välj Button Mode i Actionpalettens meny och du bör ha en uppsättning färgglada knappar liknande bilden på första sidan. Efter installationen av jsx-scripten måste du starta om Photoshop och Bridge. Vid omstart kommer Bridge eventuellt att fråga dig om du vill aktivera det som just installerats. 2

3 4 Boksidor En bok produceras genom att göra layout för ett uppslag i taget. Pixopolis trycker i olika format (Square, Hardcover, etc) och det finns därför funktioner för att skapa tomma uppslag och omslag för de olika bokformaten. Längre fram i denna manual kommer vi att ge lite tips för de olika boktyperna. Du kan också starta med ett eget blankt dokument för att t ex göra ett tackkort i A4-format. Observera att när uppslagen lämnas in för tryck så används normalt inte första uppslagets vänstra sida, ej heller sista uppslagets högra sida. Använder du Pixopolis pixgen kommer du att kunna ladda in dina färdiga JPEG-filer och se resultatet innan du gör beställningen. Börja med att skapa en blankt uppslag genom att trycka på New och välj den boktyp du tänker använda. För uppslagen spelar det ingen roll hur många sidor boken är men när du skapar omslag måste du också ange sidantalet för att Pbd ska kunna visa var ryggen kommer att hamna. För att underlätta designarbetet rekommenderar jag att du arbetar i fullskärmsläge tryck på F-knappen tills du inte ser fönsterramarna. I fullskärmsläge är det betydligt lättare att hantera de kontrollpunkter som Photoshop lägger ut när bilder ska skalas om. För uppslag visas stödlinjerna som anger var mitten på uppslaget är, samt den del av ytterkanten som kan skäras bort. För utfallande bakgrundsbilder rekommenderas att använda hela uppslaget men i extremfall kan alltså de yttersta 35 pixlarna kapas helt. Det innebär att om ytterkanten ska användas bör den inte innehålla något intressant utan helst bestå av en relativt monoton bakgrund. För omslag visas även stödlinjer för bokens rygg vars bredd (för vissa böcker) bestäms av hur många sidor din bok innehåller. Personligen tycker jag det är enklast att skapa omslaget när bokens innehåll är klart. Gå nu över till Bridge och markera de bilder som ska finnas med på siduppslaget. Högerklicka och välj Pixopolis > Add image(s) to book och bilderna placeras efter en stund som lager ovanpå den blanka sidan. (Om du saknar Pixopolis-menyn har något gått snett i installationen kontakta mig.) Om du, efter att ha valt Pixopolis > Add image(s) to book får ett meddelande av typen This functionality may not be available in this version of Photoshop beror det på att Photoshop är i ett visst läge som förhindrar import, t ex att du arbetar med en lagermask eller är i snabbmaskläget. Du kan importera alla bilder som Photoshop förstår: JPEG, GIF, Photoshops egna PSD-filer, etc. Enklast är om alla bilder är färdigbehandlade och tillplattade innan du designar boken eftersom 3

4 Pbd inte är lämpat för t ex RAW-konvertering eller svartvita konverteringar, även om det går. När bilderna läggs på den blanka sidan omvandlas de till s k smarta objekt, en finess som introducerades i Photoshop CS2. Smarta objekt tillåter dig att förminska och förstora bilderna hur mycket du vill utan att kvalitén går förlorad. Givetvis bör du inte dra för mycket i bilderna eftersom bilden upplösning sätter gränser för vad som ser bra ut i tryck. Som du kommer att märka hamnar importerade bilder lite överallt på sidan när de importeras. Det beror på att deras position slumpas ut. I sällsynta fall händer det att den importerade bilden hamnar helt utanför sidan. Detta beror, såvitt jag kan se, på en bug i Photoshop som jag hittills inte lyckats programmera mig runt. Det går dock att dra in bilden på sidan igen. Innan vi går vidare med designarbetet måste jag också skriva något om färgrymder. I Pbd är alla mallar i färgrymden srgb IEC Dina bilder är eventuellt lagrade i en annan färgrymd, kanske den något större Adobe RGB. Beroende på hur du har ställt in Photoshop kommer du att få konverteringsfrågor när du importerar filer från Bridge, se Photoshop-menyn Edit>Color Settings... men se till att denna konvertering sker så att du håller dig till srgb. I dagsläget blir trycket en aning bättre hos Pixopolis om man själv konverterar till CMYK-profilen FOGRA 27. Men för att slippa huvudbry om vilken färgrymd som använts var rekommenderar jag ändå att du sparar alla sidor i srgb och sedan, när boken är klar, kopierar alla sidorna till en ny katalog och batch-konverterar dessa till FOGRA 27. Hemsidan för Pbd har en FAQ som beskriver hur detta görs. Om du vill ha fullständig kontroll över färger och kontrast rekommenderar jag dig att använda s k soft proofing och justera dina srgb-bilder innan de används i boken för att se att konverteringen till FOGRA 27 sker utan överraskningar. Såvida du inte gör en bok om solnedgångar på Hawaii är det förmodligen överdrivet men vill du läsa mer om soft proofing så finns en artikel om detta på Pbd:s hemsida. 5 Funktioner Nu tillbaks till boklayouten! Det absolut första du skall göra är att trycka på V (Move Tool) och kryssa i Auto Select Layer uppe i vänstra hörnet. Photoshop kommer nu att automatiskt markera det lager vars bild du klickar på vilket gör det möjligt att släpa runt bilderna på sidan. Klicka också på en bild för att markera att det är den du vill utföra en operation på. När du t ex vill skala om eller rotera en bild behöver du först bara klicka på bilden. (Du ser att motsvarande lager är aktivt i lagerpaletten). Tryck sedan Cmd-T (Ctrl-T i Windows) och kontrollpunkter placeras ut där du kan dra eller vrida bilden. Kom ihåg att hålla ned shift-tangenten för att bibehålla bildens proportioner. Om bilden du ska skala om är (mycket) större än sidan kan det hända att kontrollpunkterna du vill dra i befinner sig långt utanför sidan. Tryck då Cmd-0 (Ctrl-0 i Windows) för att zooma ut. Det är i dessa situationer man helst ska befinna sig i fullskärmsläget. 4

5 Du kan när som helst gå tillbaks till Bridge, välja fler bilder och plocka in dessa på siduppslaget. Vi går nu igenom de funktioner som finns i Action-paletten. About Pixopolis Book Designer Presenterar ett fönster med information om installationen, användbart när du rapporterar fel. New Öppnar en dialog där du skapar ett blankt uppslag eller omslag, baserat på boktyp (och eventuellt sidantal). Sidantalet behöver du bara ange när du skapar ett blankt omslag. Om du vill låsa stödlinjerna, välj View > Lock Guides. Kom ihåg att arbeta i fullskärmsläge (F) för att underlätta layoutarbetet. Ett bokomslag där stödlinjerna använts för att sätta bokens ryggtext. White Background, Black Background Sätter bakgrunden till antingen vitt eller svart. Detta är användbart i kombination med en utfallande bild som görs genomskinlig (se Opaque-kommandot) Vertical Gradient Background, Horizontal Gradient Background Använder de aktuella bak- och förgrundsfärgerna för att göra en övergång. Vanligast är att låta dessa vara svart och vitt (tryck D), eller tvärtom (tryck X för att växla). Liksom föregående kommando är detta användbart när en bild täcker hela sidan. 5

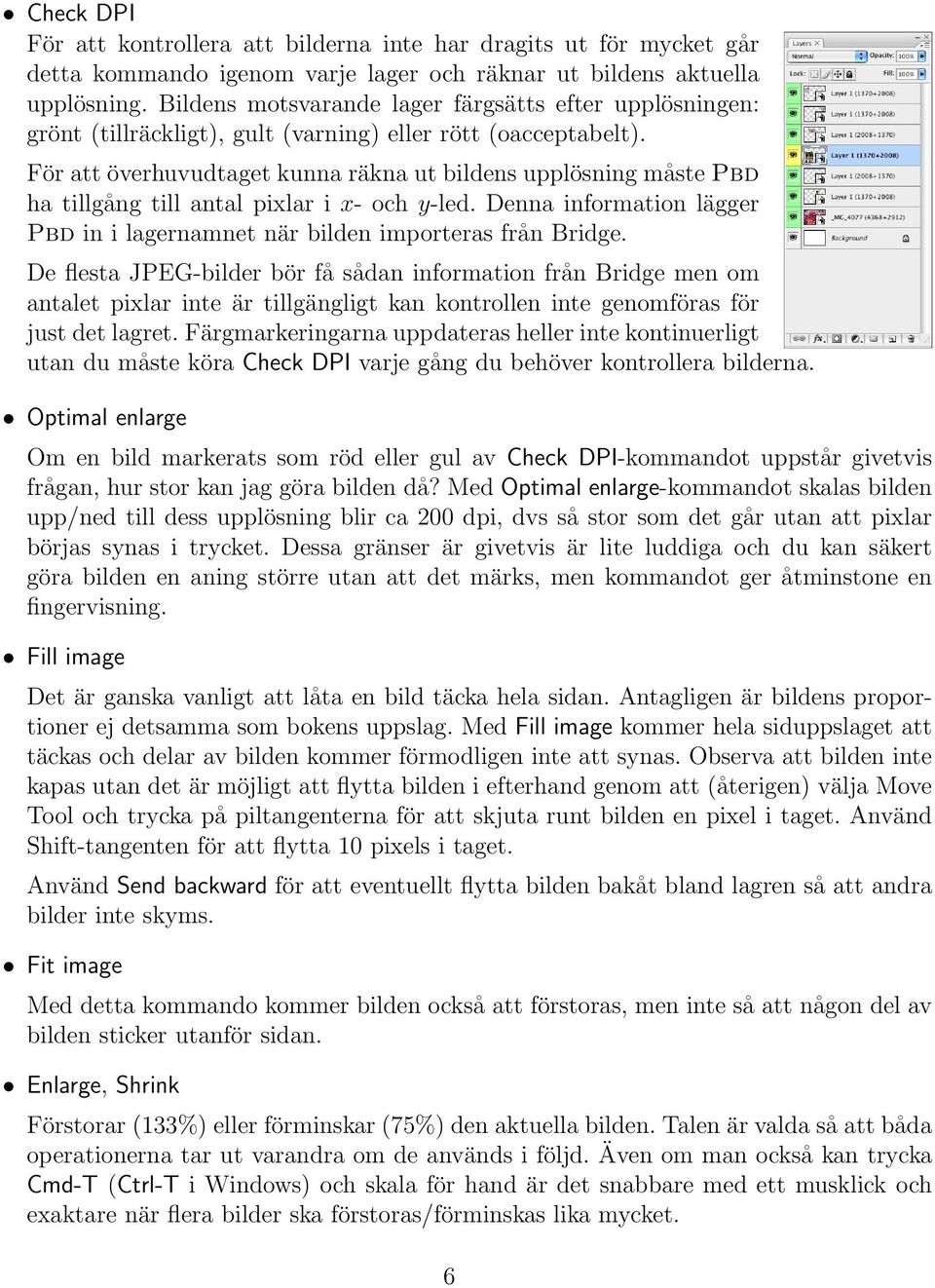

6 Check DPI För att kontrollera att bilderna inte har dragits ut för mycket går detta kommando igenom varje lager och räknar ut bildens aktuella upplösning. Bildens motsvarande lager färgsätts efter upplösningen: grönt (tillräckligt), gult (varning) eller rött (oacceptabelt). För att överhuvudtaget kunna räkna ut bildens upplösning måste Pbd ha tillgång till antal pixlar i x- och y-led. Denna information lägger Pbd in i lagernamnet när bilden importeras från Bridge. De flesta JPEG-bilder bör få sådan information från Bridge men om antalet pixlar inte är tillgängligt kan kontrollen inte genomföras för just det lagret. Färgmarkeringarna uppdateras heller inte kontinuerligt utan du måste köra Check DPI varje gång du behöver kontrollera bilderna. Optimal enlarge Om en bild markerats som röd eller gul av Check DPI-kommandot uppstår givetvis frågan, hur stor kan jag göra bilden då? Med Optimal enlarge-kommandot skalas bilden upp/ned till dess upplösning blir ca 200 dpi, dvs så stor som det går utan att pixlar börjas synas i trycket. Dessa gränser är givetvis är lite luddiga och du kan säkert göra bilden en aning större utan att det märks, men kommandot ger åtminstone en fingervisning. Fill image Det är ganska vanligt att låta en bild täcka hela sidan. Antagligen är bildens proportioner ej detsamma som bokens uppslag. Med Fill image kommer hela siduppslaget att täckas och delar av bilden kommer förmodligen inte att synas. Observa att bilden inte kapas utan det är möjligt att flytta bilden i efterhand genom att (återigen) välja Move Tool och trycka på piltangenterna för att skjuta runt bilden en pixel i taget. Använd Shift-tangenten för att flytta 10 pixels i taget. Använd Send backward för att eventuellt flytta bilden bakåt bland lagren så att andra bilder inte skyms. Fit image Med detta kommando kommer bilden också att förstoras, men inte så att någon del av bilden sticker utanför sidan. Enlarge, Shrink Förstorar (133%) eller förminskar (75%) den aktuella bilden. Talen är valda så att båda operationerna tar ut varandra om de används i följd. Även om man också kan trycka Cmd-T (Ctrl-T i Windows) och skala för hand är det snabbare med ett musklick och exaktare när flera bilder ska förstoras/förminskas lika mycket. 6

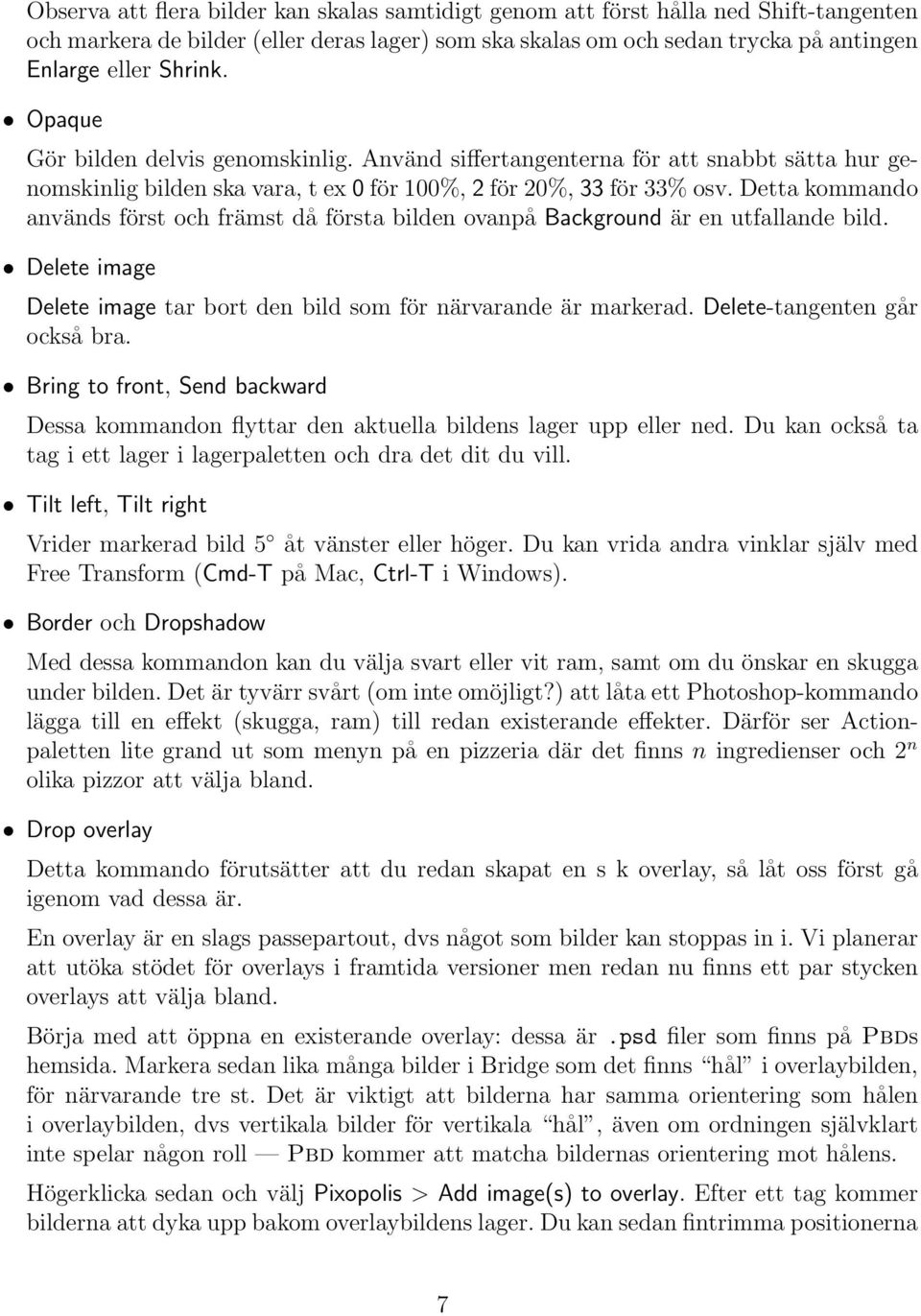

7 Observa att flera bilder kan skalas samtidigt genom att först hålla ned Shift-tangenten och markera de bilder (eller deras lager) som ska skalas om och sedan trycka på antingen Enlarge eller Shrink. Opaque Gör bilden delvis genomskinlig. Använd siffertangenterna för att snabbt sätta hur genomskinlig bilden ska vara, t ex 0 för 100%, 2 för 20%, 33 för 33% osv. Detta kommando används först och främst då första bilden ovanpå Background är en utfallande bild. Delete image Delete image tar bort den bild som för närvarande är markerad. Delete-tangenten går också bra. Bring to front, Send backward Dessa kommandon flyttar den aktuella bildens lager upp eller ned. Du kan också ta tag i ett lager i lagerpaletten och dra det dit du vill. Tilt left, Tilt right Vrider markerad bild 5 åt vänster eller höger. Du kan vrida andra vinklar själv med Free Transform (Cmd-T på Mac, Ctrl-T i Windows). Border och Dropshadow Med dessa kommandon kan du välja svart eller vit ram, samt om du önskar en skugga under bilden. Det är tyvärr svårt (om inte omöjligt?) att låta ett Photoshop-kommando lägga till en effekt (skugga, ram) till redan existerande effekter. Därför ser Actionpaletten lite grand ut som menyn på en pizzeria där det finns n ingredienser och 2 n olika pizzor att välja bland. Drop overlay Detta kommando förutsätter att du redan skapat en s k overlay, så låt oss först gå igenom vad dessa är. En overlay är en slags passepartout, dvs något som bilder kan stoppas in i. Vi planerar att utöka stödet för overlays i framtida versioner men redan nu finns ett par stycken overlays att välja bland. Börja med att öppna en existerande overlay: dessa är.psd filer som finns på Pbds hemsida. Markera sedan lika många bilder i Bridge som det finns hål i overlaybilden, för närvarande tre st. Det är viktigt att bilderna har samma orientering som hålen i overlaybilden, dvs vertikala bilder för vertikala hål, även om ordningen självklart inte spelar någon roll Pbd kommer att matcha bildernas orientering mot hålens. Högerklicka sedan och välj Pixopolis > Add image(s) to overlay. Efter ett tag kommer bilderna att dyka upp bakom overlaybildens lager. Du kan sedan fintrimma positionerna 7

8 genom att flytta runt bilderna, helst med piltangenterna så att bilderna bara flyttas längs en riktning. Du kommer att märka att Pbd skalar ned bilden för att passa hålet. Pbd skalar däremot inte upp bilden om den skulle vara för liten, det ansvaret vilar istället på dig. Du kan flytta omkring bilderna bakom hålen med Move Tool men kontrollera gärna i 100% att det inte är några retsamma glipor mellan hålen och bildernas ytterkanter. Pbd försöker vara smart när det gäller placeringen av bilderna. Om du har en overlay med hål i både vertikal- och höjdled kommer Pbd att försöka matcha de inkommande bilderna med hålen. Du meddelas dessutom om inget lämpligt hål hittas. Du behöver inte fylla upp alla hålen på en gång utan kan fylla på efterhand. När du är klar med din overlay trycker du på Drop overlay. Din overlay plattas då till och släpps ned som ett smart objekt på sidan du arbetar med. Det man inte kan göra är att backa tillbaks i History-listan för att ta bort en bild, eller trycka på Delete image. Om du vill ta bort en bild måste du göra File>Revert och importera in bilderna igen från Bridge. Du kan skapa egna overlays, givetvis. Det som är speciellt med dessa är att bakgrundslagret ska vara aktivt när du sparar.psd-filen och lagernamnet måste innehålla ordet overlay samt att det ska finnas en bana (eng. path) för varje hål. Fogra 27 Denna funktion är inte tänkt att användas under designarbetet utan anropas istället när alla sidor skall batch-konverteras till CMYK-färgprofilen FOGRA 27. Mer om hur detta går till går att läsa på Pbds hemsida. 8

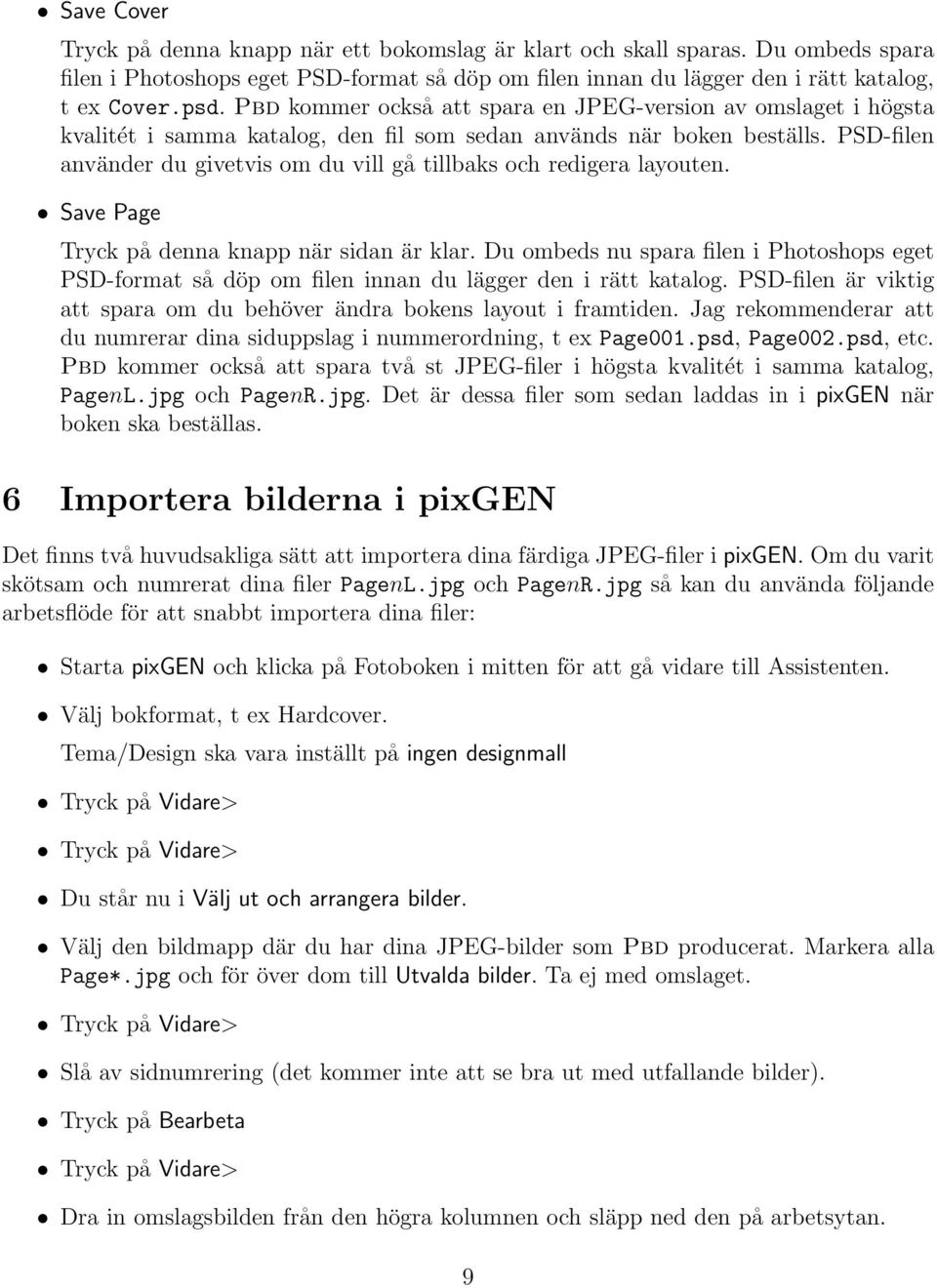

9 Save Cover Tryck på denna knapp när ett bokomslag är klart och skall sparas. Du ombeds spara filen i Photoshops eget PSD-format så döp om filen innan du lägger den i rätt katalog, t ex Cover.psd. Pbd kommer också att spara en JPEG-version av omslaget i högsta kvalitét i samma katalog, den fil som sedan används när boken beställs. PSD-filen använder du givetvis om du vill gå tillbaks och redigera layouten. Save Page Tryck på denna knapp när sidan är klar. Du ombeds nu spara filen i Photoshops eget PSD-format så döp om filen innan du lägger den i rätt katalog. PSD-filen är viktig att spara om du behöver ändra bokens layout i framtiden. Jag rekommenderar att du numrerar dina siduppslag i nummerordning, t ex Page001.psd, Page002.psd, etc. Pbd kommer också att spara två st JPEG-filer i högsta kvalitét i samma katalog, PagenL.jpg och PagenR.jpg. Det är dessa filer som sedan laddas in i pixgen när boken ska beställas. 6 Importera bilderna i pixgen Det finns två huvudsakliga sätt att importera dina färdiga JPEG-filer i pixgen. Om du varit skötsam och numrerat dina filer PagenL.jpg och PagenR.jpg så kan du använda följande arbetsflöde för att snabbt importera dina filer: Starta pixgen och klicka på Fotoboken i mitten för att gå vidare till Assistenten. Välj bokformat, t ex Hardcover. Tema/Design ska vara inställt på ingen designmall Tryck på Vidare> Tryck på Vidare> Du står nu i Välj ut och arrangera bilder. Välj den bildmapp där du har dina JPEG-bilder som Pbd producerat. Markera alla Page*.jpg och för över dom till Utvalda bilder. Ta ej med omslaget. Tryck på Vidare> Slå av sidnumrering (det kommer inte att se bra ut med utfallande bilder). Tryck på Bearbeta Tryck på Vidare> Dra in omslagsbilden från den högra kolumnen och släpp ned den på arbetsytan. 9

10 Gör nu Beställa > Förhandsgranska för att kontrollera att allt ser rätt ut. Gör till sist Beställa > Beställa bok och följ instruktionerna. Om du av händelse inte numrerat filerna ordentligt kommer ovanstående steg inte att lägga in sidorna i rätt ordning. Du kan då lägga in bilderna manuellt i pixgen: Starta pixgen och klicka på Fotoboken i mitten för att gå vidare till Assistenten. Välj bokformat, t ex Hardcover. Avbryt assistenten. Navigera till katalogen där du har dina JPEG-bilder. Dra in omslag och bilder för hand. Förhandsgranska och beställ som ovan. 7 Tips och råd för olika Pixopolisböcker Här följer nu lite praktiska tips om vad man ska tänka på när man arbetar med de olika boktyperna som Pixopolis erbjuder. Jag rekommenderar att du besöker för att läsa mer om den bok du tänker arbeta med. 7.1 Hardcover, Square och Pocket Böckerna Hardcover, Square och Pocket horizontal/vertical är av samma typ men av varierande mått. Siduppslagen är lämpat för utfallande bilder eftersom det inte blir någon glipa i mitten. Speciellt sidorna 8/9, 16/17, 24/25 osv är särskilt lämpade för utfallande bilder det är på dessa uppslag man ser tråden i mitten. För sidorna i dessa böcker gäller att de yttersta 35 pixlarna kan kapas av tryckeriet, något som indikeras av stödlinjerna när du skapar ett blankt uppslag. Ryggen på pärmen är olika bred beroende på hur många sidor din bok innehåller. Man kan med fördel använda en utfallande bild över hela omslaget eftersom alternativet att använda olika bilder för framoch baksida innebär att man måste ha en skarv någonstans. Om skarven inte ligger exakt längs ryggens ena kant kommer det att se lite konstigt ut. Omslagets yttersta 188 pixels viks dessutom in runt pärmen så undvik att placera ansikten, text, m m längs ytterkanten. 10

11 7.2 Light Light-boken är enkel att arbeta med eftersom det saknas pärm omslaget och siduppslagen är ihophäftade. Det enda du behöver tänka på är att de yttersta 35 pixlarna kan kapas, både på omslaget och siduppslagen. Det finns ingen rygg på pärmen men man bör inte räkna med att omslaget viks exakt på mitten. 7.3 Helix Helix-boken har en spiralbindning och eftersom det blir en 15 mm glipa mellan vänster och höger sida rekommenderas inte utfallande bilder över hela uppslaget. Stödlinjerna för siduppslagets mitt består av två linjepar där varje linjepar visar den spalt där hålen placeras. Liksom de andra böckerna gäller att de yttersta 35 pixlarna kan kapas av tryckeriet, något som indikeras av stödlinjer. Pärmens rygg är 15 mm oavsett sidantal. Ytterdelarna av omslaget (16 mm) viks in runt kanten och kommer inte att synas. 7.4 Giant, Square XL Böckerna Giant och Square XL använder fyra st kromade bokbindarskruvar för att hålla ihop sidorna. Square XL kan i skrivande stund bara beställas via den tyska versionen av pixgen och leveranstiden är lite längre. Man bör undvika detaljrika bilder på omslaget till Giant och Square XL eftersom de plottas och inte trycks. Siduppslagen kan göras utfallande men man bör inte placera text, ansikten osv i mitten eftersom tryckeriet lägger till den del av papperet som försvinner ned i marginalen, se bilden till höger. Delar av omslaget viks runt kanten, vilket innebär att 16 mm i varje ytterkant av omslaget inte kommer att synas på utsidan. 11
