1 Oavsett om det rör sig om tillgångsmöjligheter för tillfälliga och permanenta arbetsplatser, stor flexibilitet vid rumsutformningen eller hög säkerhet vid dataöverföring och eneriförsörjning: Med Modul 45-programmet, uttagsbox och flexkanaler från OBO är alla typer av kontorsarbetsplatser alltid försörjda på bästa sätt. Det modulärt uppbyggda sortimentet av förstklassiga komponenter för både data- och kommunikationsnät och även för starkströmskabeldragning kan konfigureras individuellt och kan användas på flera sätt. Anslutningslösningar för ledningsdragningskanaler och Consolidation Point, insticksanslutningar för enkel omplacering, raffinerad styrning för alla tilledningar, kabel- och överlängder liksom diverse tillbehör för renare övergångar till den bestående infrastrukturen resulterar i ett högpresterande helhetspaket för helt individuella lösningar. 488 LFS

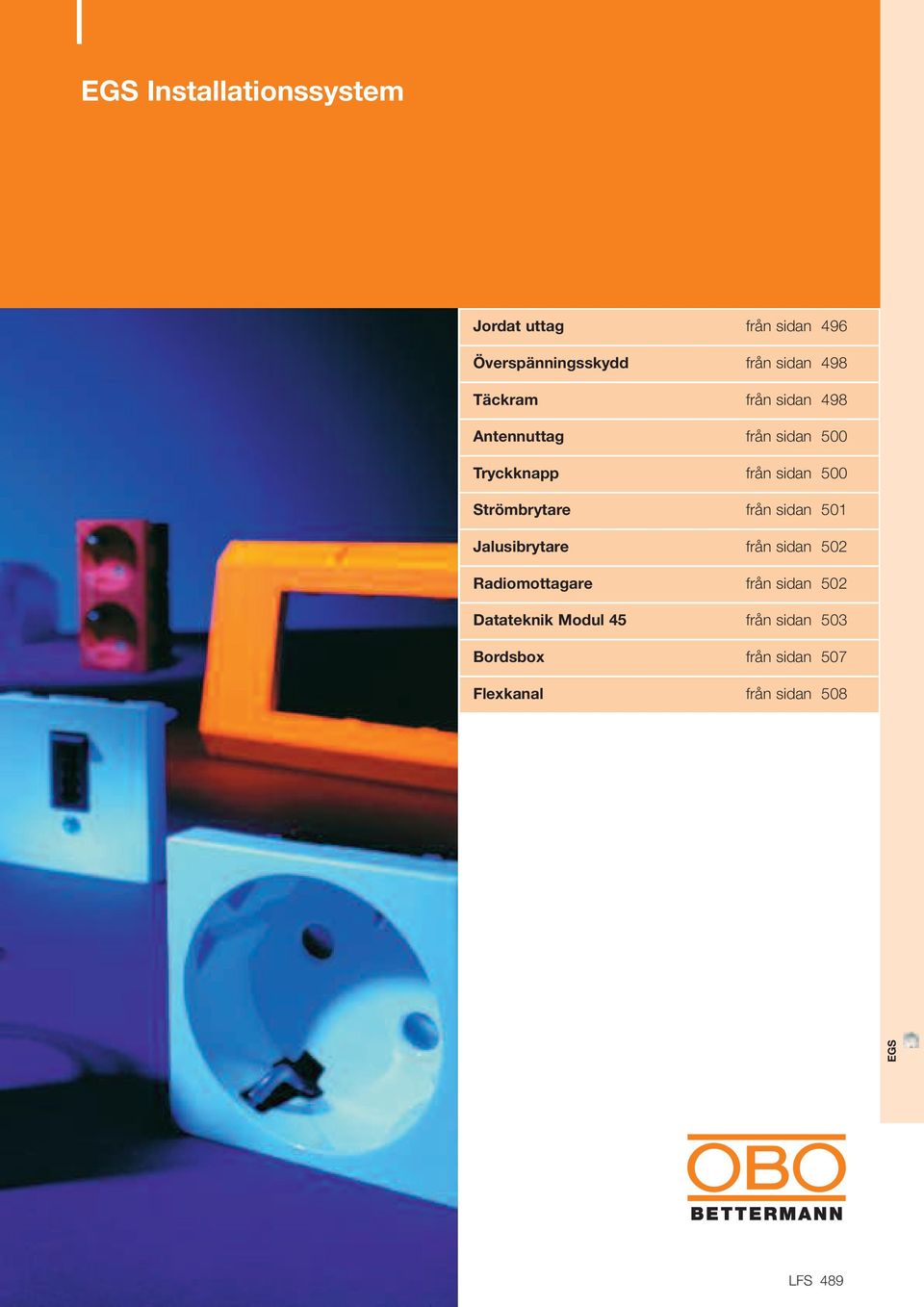

2 EGS Jordat uttag från sidan 496 Överspänningsskydd från sidan 498 Täckram från sidan 498 Antennuttag från sidan 500 Tryckknapp från sidan 500 Strömbrytare från sidan 501 Jalusibrytare från sidan 502 Radiomottagare från sidan 502 Datateknik Modul 45 från sidan 503 Bordsbox från sidan 507 Flexkanal från sidan 508 EGS LFS 489

3 Flexibel och formskön Kabelförläggnings-lösningen för moderna kontorslandskap 490 LFS

4 Allt ingår Uttagsboxen kan bestyckas individuellt med data- och kommunikationsanslutningar, uttag och brytare i Modul 45-programmet. Boxen med sin svängda form kan beställas i transparent, helvit, blå, ljusgrå, grön, antracit, orange och aluminiumfärg. I kombination med flexkanalen uppstår en såväl visuellt som tekniskt tilltalande lösning. På god väg: Flexkanal Flexkanalen från OBO är det idealiska valet överallt där kablar måste dras ordnat och skyddat. Enstaka element kan kombineras eller skiljas åt helt utan verktyg. Kablar kan sättas in i kanalen även i efterhand: det är bara att trycka in dem. En smidig sak särskilt i samband med uttagsboxen. LFS 491

5 Alltid rätt, för varje spår Modul 45-program Vad du än har för önskemål Antingen om det är dataöverföring eller energiförsörjning: Med Modul 45-programmet är du helgarderad. Uttag, brytare, antennuttag, datateknik och även överspänningsskydd gör det här systemet till ett allroundsystem vid elinstallation. I olika utföranden Uttagen finns i vitt, rött, grönt, orange och aluminiumlook samt i enkelt, dubbelt och tredubbelt utförande. Vad du än vill installera och vart du än vill installera det: Med OBO lyckas du utan problem och snabbt. Väl skyddad ÜSS-45-modulerna är överspänningsskydd/nätfinskydd av typ 3 (klass D) för skydd av slutförbrukare mot transienter. En kompakt enhet med varistorer och gasavledare ger ett optimalt skydd även för mycket små utrymmen. Om avledaren slutar fungera indikeras detta både akustiskt eller visuellt beroende på utförande. 492 LFS

6 Anpassningsmöjlighet EGS apparatdosa Modul 45 kan utan problem monteras med apparatdosorna eller adapterlösningarna i installationskanalerna och ISS uttagsstavar med 80 mm-öppning. Den passande täckramen ger en optisk harmoni: Kunden kan välja mellan en kantig version; ADR 80, eller en avrundad version, S990. Modul 45 med ADR 80 täckram Med de räta vinklarna blir den till det rätta valet om man vill få en klar, kantig och funktionell utformning: Täckramen ADR 80 för täckning av Modul-45-apparatdosor vid installlation i GEK kanalen. Den här täckramen finns tillgänglig i versionerna fack. Modul 45 med s 990 täckram Om man vill ha en mjukare utformning rekommenderar vi Modul-45- inbyggnadskomponenter i GEK installationskanal-en och ISS uttagsstavar med 80 mm-överdel för täckramarna S990 med kanter som är avrundade uppåt och nedåt. S 990 täckramar finns även tillgängliga i utförandena fack. LFS 493

7 Nya möjligheter vid multibygge Ny flexibilitet 494 LFS

8 Koncept med en framtid Med Modul 45-programmet kan installationer när som helst anpassas till nya omständigheter. Brytare och uttag klickas bara fast och är också flexibla vid ändringar i efterhand. Enheterna går att flytta med ett enkelt handgrepp. Textfält I programmet finns även täckramar med textfält. Mervärde tack vare större utrymme Installationsutrymmet blir mycket större för ytterligare kablar och ledningar än vid standardinstallationer. Detta tack vare att adapterlösningen fästs direkt på överdelskonturen på GEK-K kanalen av plast och den kompakta tekniken hos modul 45. Universell konstruktion Tack vare apparatdosan för Modul 45-tekniken kan de här apparatdosorna utan problem även monteras in i GEK-S installationskanaler av stålplåt, GEK-A installationskanaer av aluminium och uttagsstavar. Apparatdosan snäpps fast i överdelskonturen Flexibel Oavsett vilken anslutningsmodul du monterar: Alla passar i datatekniksmodulen. Framtidssäker Vid ombyggnad av systemet i efterhand måste bara anslutningsmodulerna bytas, grundkomponenten förblir den samma. Garantier Vid konstruktion med alla komponter från företaget R&M ger vi 5 års garanti för produkterna, 20 års garanti för systemet och livslång garanti för applikationerna. LFS 495

9 Jordat uttag 45 PVC SKSD 90 RW 1 Uttag 1 fack rakt helvit E SKSD 90 OR 1 Uttag 1 fack rakt orange SKSD 90 GN 1 Uttag 1 fack rakt grön SKSD 90 RT 1 Uttag 1 fack rakt röd SKSD 90 AL 1 Uttag 1 fack rakt alu-lackerad Jordat uttag med förhöjt beröringsskydd PVC SKSD 90 RW 2 Uttag 2 fack rakt helvit E SKSD 90 OR 2 Uttag 2 fack rakt orange SKSD 90 GN 2 Uttag 2 fack rakt grön SKSD 90 RT 2 Uttag 2 fack rakt röd SKSD 90 AL 2 Uttag 2 fack rakt alu-lackerad Jordat uttag med förhöjt beröringsskydd Jordat uttag 33 PVC SKSD 90 RW 3 Uttag 3 fack rakt helvit SKSD 90 OR 3 Uttag 3 fack rakt orange SKSD 90 GN 3 Uttag 3 fack rakt grön SKSD 90 RT 3 Uttag 3 fack rakt röd SKSD 90 AL 3 Uttag 3 fack rakt alu-lackerad Jordat uttag med förhöjt beröringsskydd PVC SKSD 33 RW 1 Uttag 1 fack 33 snett helvit SKSD 33 OR 1 Uttag 1 fack 33 snett orange SKSD 33 GN 1 Uttag 1 fack 33 snett grön SKSD 33 RT 1 Uttag 1 fack 33 snett röd SKSD 33 AL 1 Uttag 1 fack 33 snett alu-lackerad Jordat uttag med förhöjt beröringsskydd PVC SKSD 33 RW 2 Uttag 2 fack 33 snett helvit SKSD 33 OR 2 Uttag 2 fack 33 snett orange SKSD 33 GN 2 Uttag 2 fack 33 snett grön SKSD 33 RT 2 Uttag 2 fack 33 snett röd SKSD 33 AL 2 Uttag 2 fack 33 snett alu-lackerad Jordat uttag dubbelt 33 med förhöjt beröringsskydd Jordat uttag med jordstift. PVC SKSD 33 RW 3 Uttag 3 fack 33 snett helvit SKSD 33 OR 3 Uttag 3 fack 33 snett orange SKSD 33 GN 3 Uttag 3 fack 33 snett grön SKSD 33 RT 3 Uttag 3 fack 33 snett röd SKSD 33 AL 3 Uttag 3 fack 33 snett alu-lackerad Jordat uttag med förhöjt beröringsskydd PVC SKSF 90 RW 1 Uttag 1 fack rakt helvit SKSF 90 OR 1 Uttag 1 fack rakt orange SKSF 90 GN 1 Uttag 1 fack rakt grön SKSF 90 RT 1 Uttag 1 fack rakt röd SKSF 90 AL 1 Uttag 1 fack rakt alu-lackerad Uttag-jordningsstift, med förhöjt beröringsskydd. 498 LFS

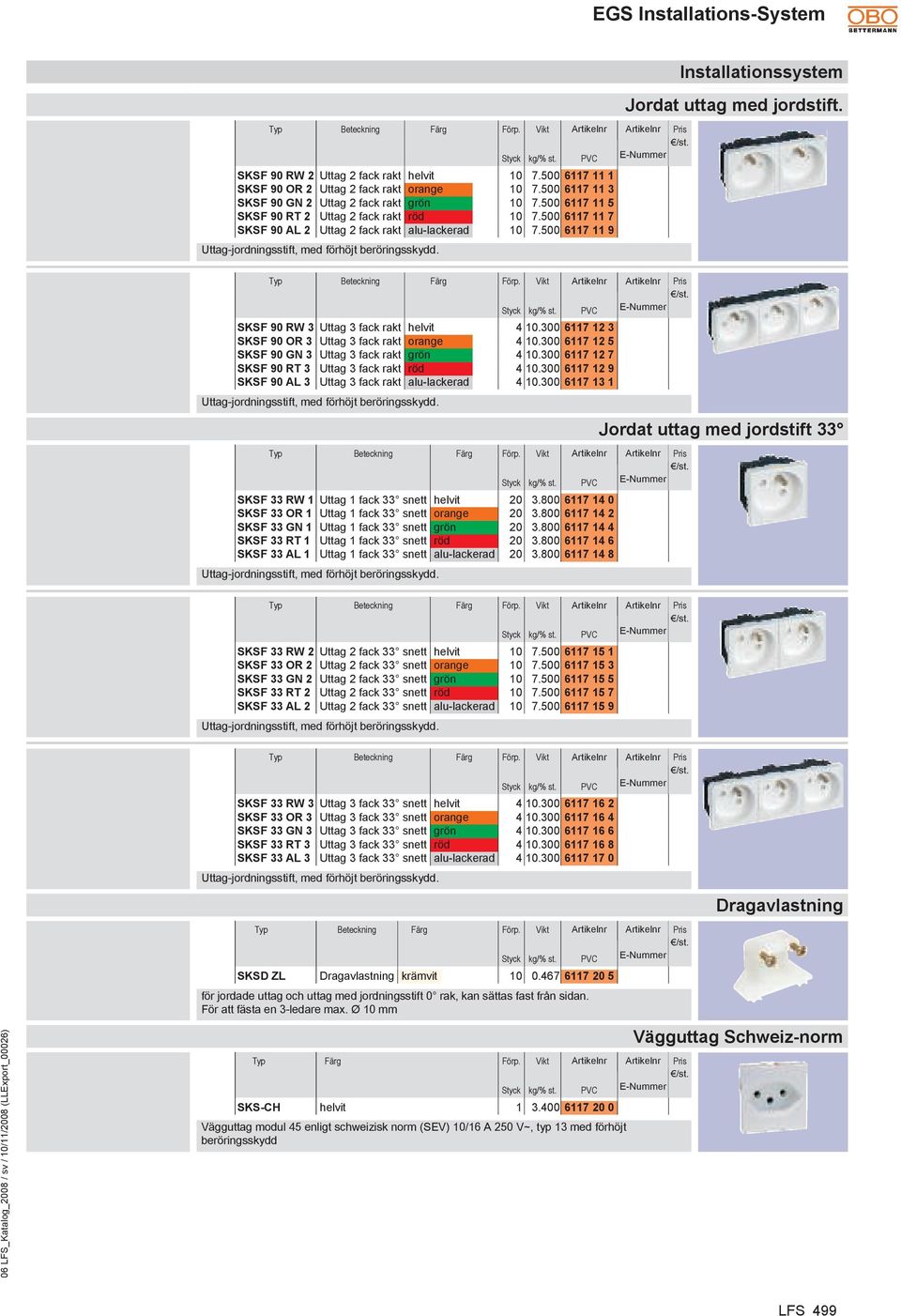

10 SKSF 90 RW 2 Uttag 2 fack rakt helvit SKSF 90 OR 2 Uttag 2 fack rakt orange SKSF 90 GN 2 Uttag 2 fack rakt grön SKSF 90 RT 2 Uttag 2 fack rakt röd SKSF 90 AL 2 Uttag 2 fack rakt alu-lackerad Uttag-jordningsstift, med förhöjt beröringsskydd. Uttag-jordningsstift, med förhöjt beröringsskydd. Styck kg/% st. SKSF 90 RW 3 Uttag 3 fack rakt helvit SKSF 90 OR 3 Uttag 3 fack rakt orange SKSF 90 GN 3 Uttag 3 fack rakt grön SKSF 90 RT 3 Uttag 3 fack rakt röd SKSF 90 AL 3 Uttag 3 fack rakt alu-lackerad Uttag-jordningsstift, med förhöjt beröringsskydd. Styck kg/% st. PVC SKSF 33 RW 1 Uttag 1 fack 33 snett helvit SKSF 33 OR 1 Uttag 1 fack 33 snett orange SKSF 33 GN 1 Uttag 1 fack 33 snett grön SKSF 33 RT 1 Uttag 1 fack 33 snett röd SKSF 33 AL 1 Uttag 1 fack 33 snett alu-lackerad Uttag-jordningsstift, med förhöjt beröringsskydd. Styck kg/% st. PVC SKSF 33 RW 2 Uttag 2 fack 33 snett helvit SKSF 33 OR 2 Uttag 2 fack 33 snett orange SKSF 33 GN 2 Uttag 2 fack 33 snett grön SKSF 33 RT 2 Uttag 2 fack 33 snett röd SKSF 33 AL 2 Uttag 2 fack 33 snett alu-lackerad Styck kg/% st. PVC PVC Jordat uttag med jordstift. Jordat uttag med jordstift 33 SKSF 33 RW 3 Uttag 3 fack 33 snett helvit SKSF 33 OR 3 Uttag 3 fack 33 snett orange SKSF 33 GN 3 Uttag 3 fack 33 snett grön SKSF 33 RT 3 Uttag 3 fack 33 snett röd SKSF 33 AL 3 Uttag 3 fack 33 snett alu-lackerad Uttag-jordningsstift, med förhöjt beröringsskydd. SKSD ZL Dragavlastning krämvit Styck kg/% st. för jordade uttag och uttag med jordningsstift 0 rak, kan sättas fast från sidan. För att fästa en 3-ledare max. Ø 10 mm PVC PVC PVC SKS-CH helvit Vägguttag modul 45 enligt schweizisk norm (SEV) 10/16 A 250 V~, typ 13 med förhöjt beröringsskydd Dragavlastning Vägguttag Schweiz-norm LFS 499

11 W A R R A N T Y EGS Installations-System Överspänningsskydd modul 45 YEARS P R O D U C T ÜSS 45-A Överspänningsskydd modul 45 helvit E ÜSS 45-A Överspänningsskydd modul 45 alu-lackerad ÜSS 45-O Överspänningsskydd modul 45 helvit E ÜSS 45-O Överspänningsskydd modul 45 alu-lackerad För stationär installation i Rapid-45-kanaler, installationskanal-inbyggnader och golvssystem. Version -O med optisk funktionsindikering Snabb och enkel montering Liten bredd på 22,5 mm Användning: Installationen av denna enhet, som ska utföras av en elektriker, säkrar inte bara uttag, utan kan även användas för skydd av uttagskombinationer. Täckram för GEK-K Överspänningsskyddsenhet typ 3 (klass D) enligt VDE 0675 del 6-11 (DIN EN ) Mått a mm PC ADR 45/1 helvit ADR 45/1 alu-lackerad Täckram för ADT K 45/1 Mått a Mått b mm mm PC ADR 45/2 helvit ADR 45/2 alu-lackerad Täckram för ADT K45/2/3. Mått a Mått b mm mm PC ADR 45/3 helvit ADR 45/3 alu-lackerad Täckram för ADT K45/2/3. Täckram S990 för GEK-S och GEK-A PC S990-AF1 helvit S990-AF1 ljusgrå Täckram modul 45 PC S990-AF2 krämvit S990-AF2 helvit S990-AF2 ljusgrå Täckram modul 45 PC S990-AF3 krämvit S990-AF3 helvit S990-AF3 ljusgrå Täckram modul LFS

12 Täckram modul 45 med textfält. Täckram modul 45 med textfält. Täckram S990 för GEK-S och GEK-A med textfält S990-AFB1 krämvit S990-AFB1 helvit S990-AFB1 ljusgrå Täckram modul 45 med textfält. S990-AFB2 krämvit S990-AFB2 helvit S990-AFB2 ljusgrå PC S990-AFB3 krämvit S990-AFB3 helvit S990-AFB3 ljusgrå Täckram modul 45, kantigt utförande. PC S990-AR1 Täckram 1x helvit S990-AR1 Täckram 1x alu-lackerad Täckram modul 45, kantigt utförande. PC S990-AR2 Täckram 2x helvit S990-AR2 Täckram 2x alu-lackerad Täckram modul 45, kantigt utförande. S990-AR3 Täckram 3x helvit S990-AR3 Täckram 3x alu-lackerad ADR 80/1 Täckram helvit ADR 80/1 Täckram alu-lackerad Täckram för inbyggnadskomponenter från Aura-kopplingssystemet, kantigt utförande. PC Täckram Aura-program S990-AR80/1 Täckram 1x helvit S990-AR80/1 Täckram 1x alu-lackerad Täckram för inbyggnadskomponenter från Aura-systemet. Centrumplatta 50 x 50 mm, för anslutningsdosor från Brand Rex, BTR, Panduit, Reichle De Massari, Molex Telegärtner osv. för täckram för Aura strömbrytarsystem typ ADR80/1 och S990- AR80/1. ZP 80/1 Centrumplatta helvit ZP 80/1 Centrumplatta alu-lackerad LFS 501

13 Blindskydd PVC BD 45 1/1 Blindlock 1/1-modul helvit BD 45 1/1 Blindlock 1/1-modul alu-lackerad PVC BD 45 1/2 Blindlock 1/2-modul helvit BD 45 1/2 Blindlock 1/2-modul alu-lackerad Antennuttag ANT / 45-E helvit ANT / 45-E alu-lackerad Enkeldosa BK Frekvensområden: TV: 5 68/ MHz FM: 87,5 108 MHz Dämpning: 10 db, levereras med slutmotstånd. ANT / 45-D helvit ANT / 45-D alu-lackerad Genomgångsdosa BK Frekvensområden: TV: 5 68/ MHz FM: 87,5 108 MHz Dämpning: 14 db, anslutning av högst 4 TV-uttag. ANT / 45 helvit ANT / 45 AL alu-lackerad Enkeldosa SAT Teledosa system TAE Frekvensområden: TV: 5-68/ MHz FM: 87,5-108 MHz SAT: MHz Dämpning: >2 db PVC TAE/45 6F Telefon-anslutningsdosa helvit TAE/45 6F Telefon-anslutningsdosa alu-lackerad Telefon-anslutningsdosa Tryckknapp med 1 växlande kontakt Tryckknapp med namnskylt TA Knapp helvit TA Knapp alu-lackerad TA/NA Knapp helvit TA/NA Knapp alu-lackerad LFS

14 AS Brytare helvit AS Brytare alu-lackerad Brytare AS/K Brytare helvit AS/K Brytare alu-lackerad Brytare för belysning med LED WS Växelbrytare helvit WS Växelbrytare alu-lackerad Trappomkastare WS/K Växelbrytare helvit WS/K Växelbrytare alu-lackerad Trappomkastare för belysning med LED WS/NA Växelbrytare helvit WS/NA Växelbrytare alu-lackerad Trappomkastare med namnskylt WS/45 Trappomkastare helvit WS/45 Trappomkastare alu-lackerad Trappomkastare AS/45 Frånkopplare, 2-polig helvit AS/45 Frånkopplare, 2-polig alu-lackerad polig brytare Brytare 2-polig för belysning med LED AS/45/K Frånkopplare, 2-polig helvit AS/45/K Frånkopplare, 2-polig alu-lackerad AS/45/NA Frånkopplare, 2-polig helvit AS/45/NA Frånkopplare, 2-polig alu-lackerad Brytare 2-polig med namnskylt LFS 503

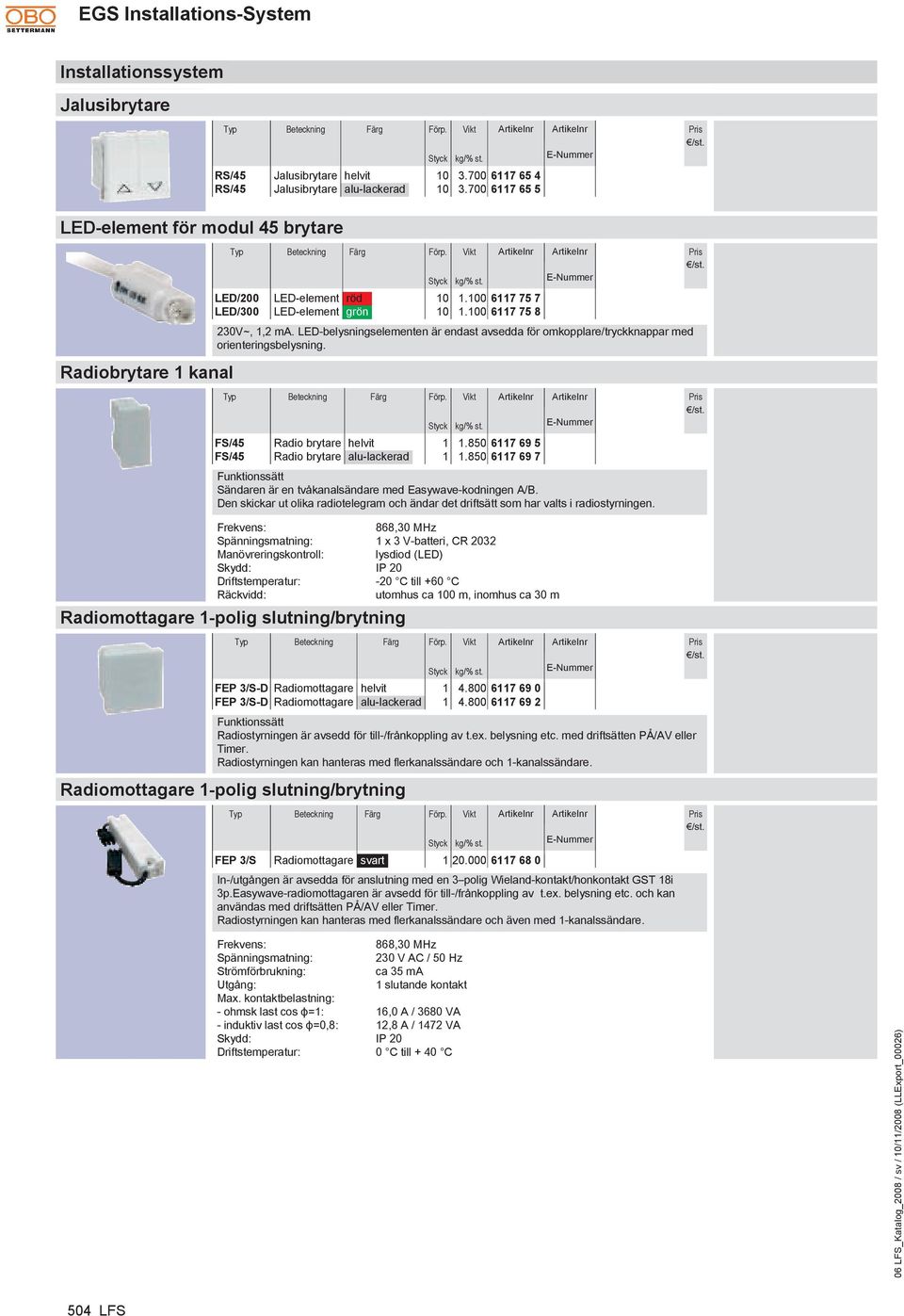

15 Jalusibrytare RS/45 Jalusibrytare helvit RS/45 Jalusibrytare alu-lackerad LED-element för modul 45 brytare Radiobrytare 1 kanal LED/200 LED-element röd LED/300 LED-element grön V~, 1,2 ma. LED-belysningselementen är endast avsedda för omkopplare/tryckknappar med orienteringsbelysning. FS/45 Radio brytare helvit FS/45 Radio brytare alu-lackerad Funktionssätt Sändaren är en tvåkanalsändare med Easywave-kodningen A/B. Den skickar ut olika radiotelegram och ändar det driftsätt som har valts i radiostyrningen. Frekvens: 868,30 MHz Spänningsmatning: 1 x 3 V-batteri, CR 2032 Manövreringskontroll: lysdiod (LED) Skydd: IP 20 Driftstemperatur: -20 C till +60 C Räckvidd: utomhus ca 100 m, inomhus ca 30 m Radiomottagare 1-polig slutning/brytning FEP 3/S-D Radiomottagare helvit FEP 3/S-D Radiomottagare alu-lackerad Funktionssätt Radiostyrningen är avsedd för till-/frånkoppling av t.ex. belysning etc. med driftsätten PÅ/AV eller Timer. Radiostyrningen kan hanteras med flerkanalssändare och 1-kanalssändare. Radiomottagare 1-polig slutning/brytning FEP 3/S Radiomottagare svart In-/utgången är avsedda för anslutning med en 3 polig Wieland-kontakt/honkontakt GST 18i 3p.Easywave-radiomottagaren är avsedd för till-/frånkoppling av t.ex. belysning etc. och kan användas med driftsätten PÅ/AV eller Timer. Radiostyrningen kan hanteras med flerkanalssändare och även med 1-kanalssändare. Frekvens: 868,30 MHz Spänningsmatning: 230 V AC / 50 Hz Strömförbrukning: ca 35 ma Utgång: 1 slutande kontakt Max. kontaktbelastning: - ohmsk last cos ϕ=1: 16,0 A / 3680 VA - induktiv last cos ϕ=0,8: 12,8 A / 1472 VA Skydd: IP 20 Driftstemperatur: 0 C till + 40 C 504 LFS

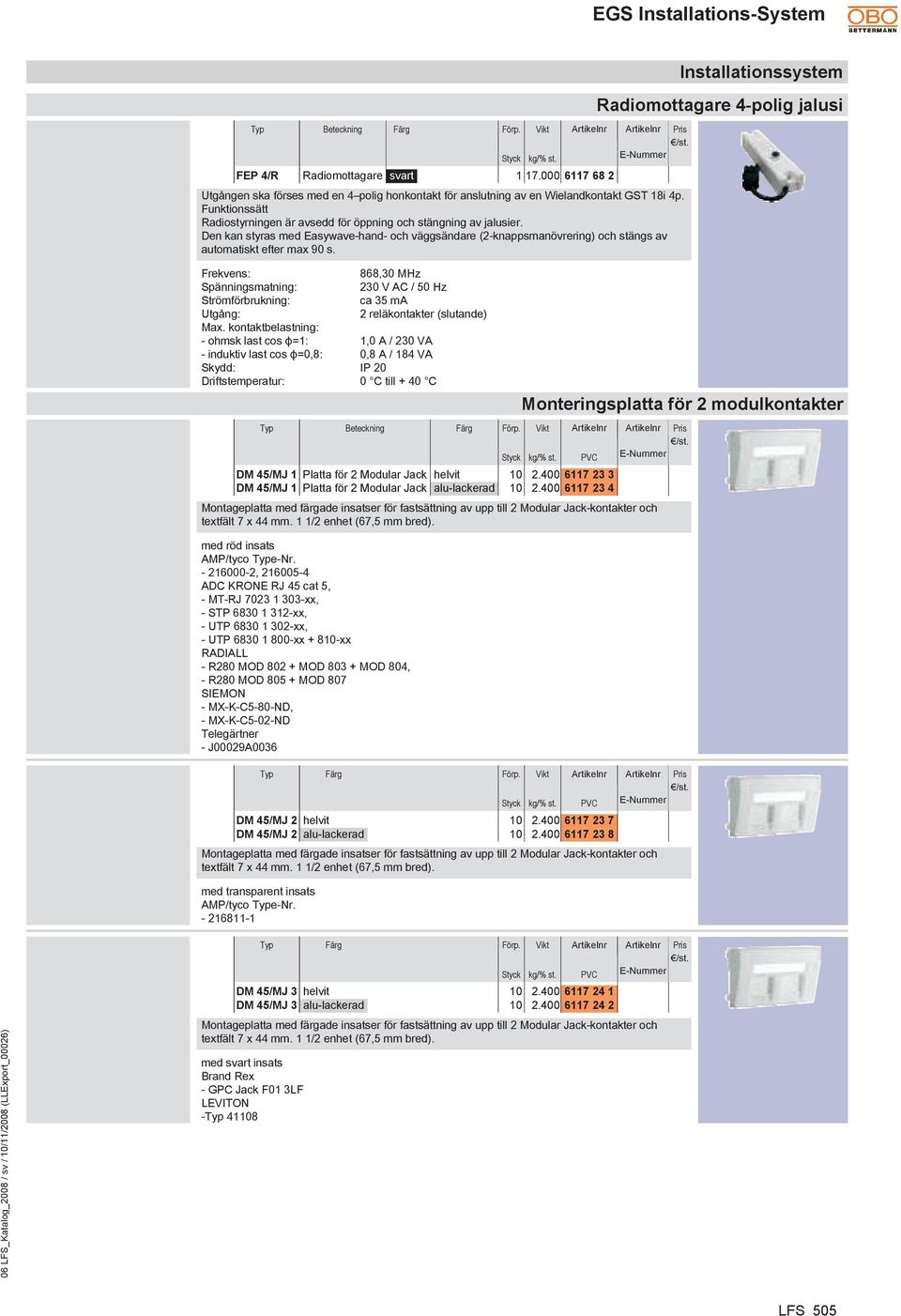

16 FEP 4/R Radiomottagare svart Utgången ska förses med en 4 polig honkontakt för anslutning av en Wielandkontakt GST 18i 4p. Funktionssätt Radiostyrningen är avsedd för öppning och stängning av jalusier. Den kan styras med Easywave-hand- och väggsändare (2-knappsmanövrering) och stängs av automatiskt efter max 90 s. Frekvens: 868,30 MHz Spänningsmatning: 230 V AC / 50 Hz Strömförbrukning: ca 35 ma Utgång: 2 reläkontakter (slutande) Max. kontaktbelastning: - ohmsk last cos ϕ=1: 1,0 A / 230 VA - induktiv last cos ϕ=0,8: 0,8 A / 184 VA Skydd: IP 20 Driftstemperatur: 0 C till + 40 C med röd insats AMP/tyco e-nr , ADC KRONE RJ 45 cat 5, - MT-RJ xx, - STP xx, - UTP xx, - UTP xx xx RADIALL - R280 MOD MOD MOD 804, - R280 MOD MOD 807 SIEMON - MX-K-C5-80-ND, - MX-K-C5-02-ND Telegärtner - J00029A Radiomottagare 4-polig jalusi Monteringsplatta för 2 modulkontakter PVC DM 45/MJ 1 Platta för 2 Modular Jack helvit DM 45/MJ 1 Platta för 2 Modular Jack alu-lackerad Montageplatta med färgade insatser för fastsättning av upp till 2 Modular Jack-kontakter och textfält 7 x 44 mm. 1 1/2 enhet (67,5 mm bred). PVC DM 45/MJ 2 helvit DM 45/MJ 2 alu-lackerad Montageplatta med färgade insatser för fastsättning av upp till 2 Modular Jack-kontakter och textfält 7 x 44 mm. 1 1/2 enhet (67,5 mm bred). med transparent insats AMP/tyco e-nr PVC DM 45/MJ 3 helvit DM 45/MJ 3 alu-lackerad Montageplatta med färgade insatser för fastsättning av upp till 2 Modular Jack-kontakter och textfält 7 x 44 mm. 1 1/2 enhet (67,5 mm bred). med svart insats Brand Rex - GPC Jack F01 3LF LEVITON LFS 505

17 Monteringsplatta för 2 modulkontakter PVC DM 45/MJ 4 helvit DM 45/MJ 4 alu-lackerad Montageplatta med färgade insatser för fastsättning av upp till 2 Modular Jack-kontakter och textfält 7 x 44 mm. 1 1/2 enhet (67,5 mm bred). med gul insats AMP/tyco e-nr x cat cat 5e cat5e x x cat cat 6, cat 5e x x cat 5e x x cat3 RJ x x cat 5e till till 4 - MTRJ MTRJ ASYCO - Cat 5e/6 SFTP Kerpen - E-Line 600 GG45 cat 6 med Keystone-clip nr 9ZE20009 Nexans - alla LENmark-Modular Jacks med Keystone-clip nr N PVC DM 45/MJ 5 helvit DM 45/MJ 5 alu-lackerad Montageplatta med färgade insatser för fastsättning av upp till 2 Modular Jack-kontakter och textfält 7 x 44 mm. 1 1/2 enhet (67,5 mm bred). med grön insats AVAYA Anixter Systimax (Lucent Technologies) - M11 en M100 (unitloop) - MPS100E cat 5, - MPS200E + MGS 400 cat 6 Quante Volition RJ 45 (Qmax) - P28770AB, P28771AB - P28772AB R&M - R30511,-2,-3,-4 med adapter PVC DM 45/MJ 7 helvit DM 45/MJ 7 alu-lackerad Montageplatta med färgade insatser för fastsättning av upp till 2 Modular Jack-kontakter och textfält 7 x 44 mm. 1 1/2 enhet (67,5 mm bred). med orangefärgad insats BTR - UTP 130A 10-I cat 5/6 DANCHIEF A/B cat 5 Hubbel - HXJ 5 EBU + UTP PANDUIT Keyst. - Cat 5E KJ5E88Txx, - Cat 6 KJ688Txx RADIALL - R280 MOD R280 MOD 811 PVC DM 45/MJ 9 helvit DM 45/MJ 9 alu-lackerad Montageplatta med färgade insatser för fastsättning av upp till 2 Modular Jack-kontakter och textfält 7 x 44 mm. 1 1/2 enhet (67,5 mm bred). med brun insats SIEMON - MX6-FS 506 LFS

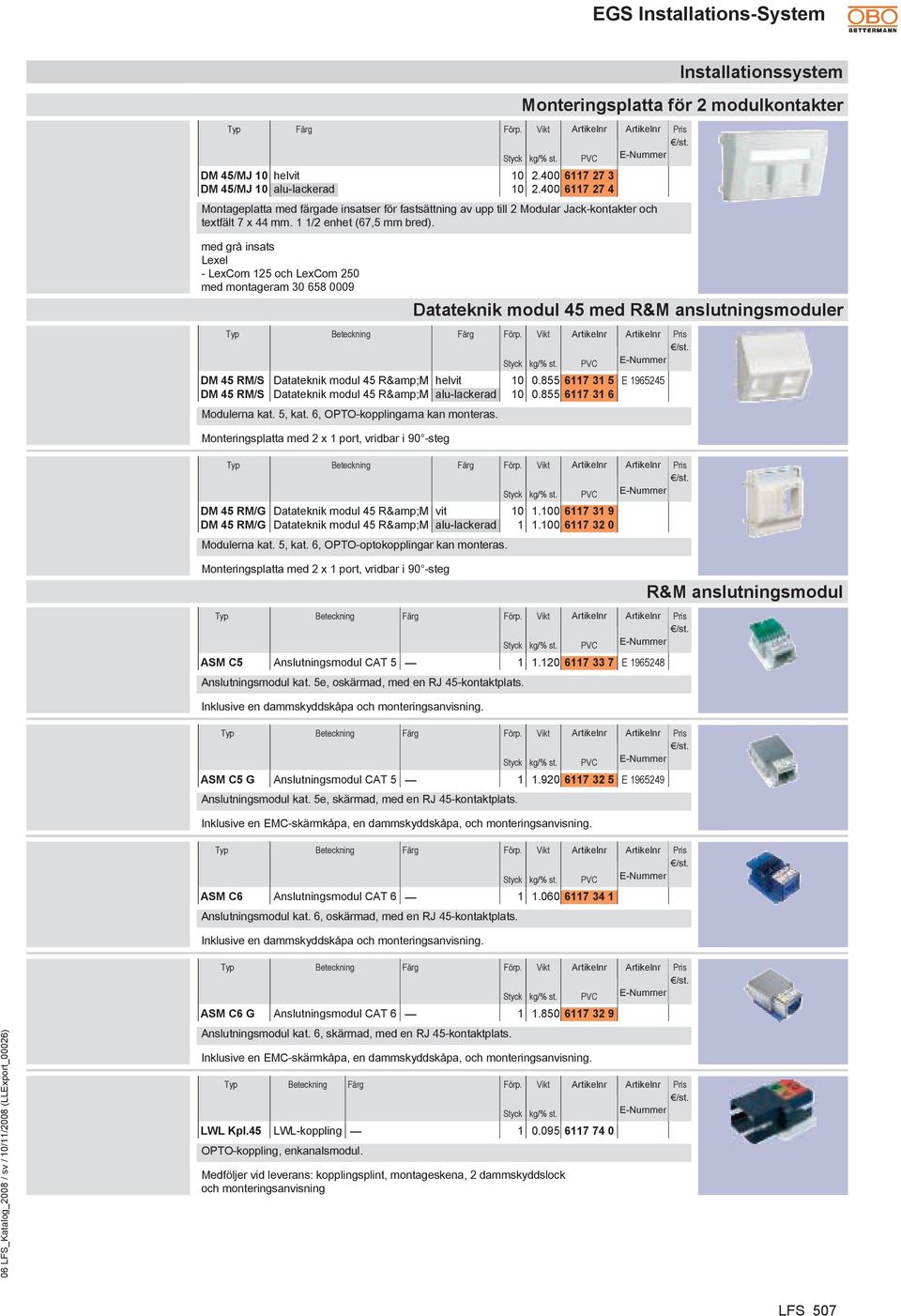

18 Montageplatta med färgade insatser för fastsättning av upp till 2 Modular Jack-kontakter och textfält 7 x 44 mm. 1 1/2 enhet (67,5 mm bred). med grå insats Lexel - LexCom 125 och LexCom 250 med montageram Monteringsplatta för 2 modulkontakter PVC DM 45/MJ 10 helvit DM 45/MJ 10 alu-lackerad Monteringsplatta med 2 x 1 port, vridbar i 90 -steg Datateknik modul 45 med R&M anslutningsmoduler PVC DM 45 RM/S Datateknik modul 45 R&M helvit E DM 45 RM/S Datateknik modul 45 R&M alu-lackerad Modulerna kat. 5, kat. 6, OPTO-kopplingarna kan monteras. PVC DM 45 RM/G Datateknik modul 45 R&M vit DM 45 RM/G Datateknik modul 45 R&M alu-lackerad Modulerna kat. 5, kat. 6, OPTO-optokopplingar kan monteras. Monteringsplatta med 2 x 1 port, vridbar i 90 -steg PVC ASM C5 Anslutningsmodul CAT E Anslutningsmodul kat. 5e, oskärmad, med en RJ 45-kontaktplats. Inklusive en dammskyddskåpa och monteringsanvisning. PVC ASM C5 G Anslutningsmodul CAT E Anslutningsmodul kat. 5e, skärmad, med en RJ 45-kontaktplats. Inklusive en EMC-skärmkåpa, en dammskyddskåpa, och monteringsanvisning. PVC ASM C6 Anslutningsmodul CAT Anslutningsmodul kat. 6, oskärmad, med en RJ 45-kontaktplats. Inklusive en dammskyddskåpa och monteringsanvisning. R&M anslutningsmodul PVC ASM C6 G Anslutningsmodul CAT Anslutningsmodul kat. 6, skärmad, med en RJ 45-kontaktplats. Inklusive en EMC-skärmkåpa, en dammskyddskåpa, och monteringsanvisning. LWL Kpl.45 LWL-koppling OPTO-koppling, enkanalsmodul. Medföljer vid leverans: kopplingsplint, montageskena, 2 dammskyddslock och monteringsanvisning LFS 507

19 Dammskyddskåpa Dammskydd-nippel. Förbindningsskydd Nyckelskydd Insticksskydd Kodning B för RJ45 Safe Clip KLP. BL Dammskyddskåpa blå KLP. GN Dammskyddskåpa grön KLP. RT Dammskyddskåpa röd KLP. GE Dammskyddskåpa gul Dammskyddskåpa för förslutning och kodning, för datateknik modul typ DM 45/3, DM 45 RM/4. STAUB. SCH. Gångjärns-dammskydd vit STAUB. SCH. Gångjärns-dammskydd grön STAUB. SCH. Gångjärns-dammskydd röd Dammskydd och färgkodning för dosor, med ledbart lock. PP A U E / SCH. Förbindningsskydd grön A U E / SCH. Anslutningsförbindningsskydd röd A U E / SCH. Anslutningsförbindningsskydd krämvit Skyddshylsan Plug Guard för dosor och rangeringsfält. Med de patenterade produkterna är nätverksförbindningarna garanterat säkra. Skyddshylsan Plug Guard kan bara lossas med den passande nyckeln typ: Sch. A u E. Det finns ingen risk för att anslutningskabeln ska avlägsnas av misstag. På så vis höjs nätets driftsäkerhet. SCHL A/E Nyckel ur-isättningsskydd gul Nyckel för skyddshylsan Plug Guard. Anslutningsförbindningar med Jack Guard kan lossas med nyckeln för skyddet. VERS. A/E Insticksskydd svart Jack Guard insticksskydd för dosor. Med den nyutvecklade Jack Guard kan även en auktoriserad åtkomst till anslutningspunkterna genomföras. Jack Guard kan bara säkras med den tillhörande nyckeln typ: Sch. A u E. Installation i efterhand på Plug Guard utan verktyg. COD. B RJ 45 Kodning B för RJ 45 grå Kodning "B" för RJ 45-kontakt med färgkod: gul, brun, lila, vit. Kitet består av kodningsclip och kodningsram och kan monteras in direkt efteråt. Genom att låsa upp och vrida kodningsdelen kan en annan färg visas i indikeringsfönster. Det innebär att samma kodning ger fyra olika kodningsmöjligheter. Tilldelningen av färgerna för de olika användningsområdena är valfri. Mellandelen fungerar som anpassning och får endast användas med vissa kontakttyper (DDK, AMP). SC / RK Safe Clip grön SC / RK Safe Clip röd koderna för Safe Clip gör det möjligt att genom färg markera och identifiera kabeln antingen, för stiftbeläggning eller för överföring av en nätverkstjänst. koderna kan sättas fast på brytskydden. Vid ändringar kan färgkoderna enkelt bytas ut. De kan monteras direkt i efterhand utan verktyg på kablar. 508 LFS

20 CP/RK C 5G / 2 CP korsad kabel grå CP/RK C 5G / 7,5 CP korsad kabel grå CP/RK C 5G / 10 CP korsad kabel grå CP/RK C 5G / 15 CP korsad kabel grå Kabel kat. 5e skärmad för överföringsfrekvenser upp till 100 MHz. Det är möjligt att skilja kablarna åt med färger och identifiera överföringssträckorna med olika färgkoder. (t.ex. Safe Clip osv.) Patch-kablarna används allt oftare som kablage i byggnader. Kablarna är föreningslänken mellan avsändaren och mottagaren. De finns att beställa i olika längder och erbjuds i både skärmad och oskärmad version. OBO Bettermann erbjuder ett fullständigt sortiment för kat. 5e-komponenter. CP/RK C 6G / 2 CP korsad kabel grå CP/RK C 6G / 7,5 CP korsad kabel grå CP/RK C 6G / 10 CP korsad kabel grå CP/RK C 6G / 15 CP korsad kabel grå Kat. 6 kabel skärmad för överföringsfrekvenser upp till 250 MHz. Det är möjligt att skilja Patch-kablarna åt med färger och identifiera överföringssträckorna med olika färgkoder. (t.ex. Safe Clip osv.) Datakablar används alltmer ofta vid den öppna kabeldragningen i byggnader. Kablarna är föreningslänken mellan centrala avsändaren och mottagaren. De finns att beställa i olika längder och erbjuds i både skärmad och oskärmad version. OBO Bettermann erbjuder ett fullständigt sortiment för kat. 6-komponenter. PVC / KL DSK. 4 GER. Bordsbox transparent PVC DSK. 4 GER. Bordsbox för 4 enheter blå DSK. 4 GER. Bordsbox för 4 enheter grön DSK. 4 GER. Bordsbox för 4 enheter orange DSK. 4 GER. Bordsbox för 4 enheter helvit DSK. 4 GER. Bordsbox för 4 enheter ljusgrå DSK. 4 GER. Bordsbox för 4 enheter antracitgrå DSK. 4 GER. Bordsbox för 4 enheter alu-lackerad Bordsbox tom avsedd för flexibel montering av 4 enheter modul 45 (45 x 45 mm), t.ex el-teledatauttag. Med öppningar på sidorna och den bakre väggen för anslutning av flexkanalen. Dragavlastningen och flexkanalhållaren är redan monterade. Mått: B 184 x H 59 x T 148 mm CP-patchkabel CAT5 CP-patchkabel CAT6 Uttagsbox PVC / KL DSK. 8 GER. Bordsbox för 8 enheter transparent PVC DSK. 8 GER. Bordsbox för 8 enheter blå DSK. 8 GER. Bordsbox för 8 enheter grön DSK. 8 GER. Bordsbox för 8 enheter orange DSK. 8 GER. Bordsbox för 8 enheter helvit DSK. 8 GER. Bordsbox för 8 enheter ljusgrå DSK. 8 GER. Bordsbox för 8 enheter antracitgrå DSK. 8 GER. Bordsbox för 8 enheter alu-lackerad Bordsbox tom avsedd för flexibel montering av 8 enheter modul 45 (45 x 45 mm), t.ex el-teledatauttag. Med öppningar på sidorna och den bakre väggen för anslutning av flexkanalen. Dragavlastningen och flexkanalhållaren är redan monterade. Mått: B 184 x H 59 x T 148 mm LFS 509

21 Flexkanal Flexkanalhållare Längd mm m kg/% m PVC FLK SW Flexkanal 1000 svartgrå FLK LGR Flexkanal 1000 ljusgrå FLK WS Flexkanal 1000 krämvit FLK BL Flexkanal 1000 ultramarinblå FLK GE Flexkanal 1000 gul FLK RT Flexkanal 1000 röd Leder kablarna till skrivbordet på ett ordnat och skyddat sätt. Förbinder uttagsboxen med fönsterbänkskanalen eller med golvboxen. Integrerad delning. Kanalen består av två slitsar: 2 kablar med en diameter på 8,5 mm eller 2 kablar med en diameter på 7,5 mm eller 4 kablar med en diameter på 7,0 mm eller 5 kablar med en diameter på 6,0 PVC FLK HL ljusgrå Flexkanalhållaren kan användas som start- eller slutstycke och kan skruvas på. /m Fastsättning Tejpremsor. Kardborreband Kabelgenomföring Golvskena PVC FLK Hl. antracitgrå Flexkanalen kan monteras direkt på hållaren och går att skruva fast. Alu FLK Bef. alu-lackerad Flexkanalen hängs upp på fästbygeln. För skruvar med försänkt huvud. FLK Kl. Flexkanal-klisterremsor krämvit Tejp för fastsättning av flexkanalen, mått 10 x 50 mm. PVC KLB. Dsk. Kardborreband Deskbox Avsedd för fastsättningen av uttagsboxarna på eller under skrivbordet. PVC FLK Kab D antracitgrå Kabelutgång för fräsning, diameter 95 mm, komplett med T-stycke. Längd mm PVC FLK BS 1 Flexkanal-golvskena 1000 antracitgrå FLK BS 2 Flexkanal-golvskena 2000 antracitgrå Flexkanalen trycks in direkt i golvskenan. Den dubbelsidiga rampen minskar snubbelrisken. Bredd 100 mm 510 LFS

22 T-stycke för matning. FLK T antracitgrå PVC T-stycke LFS 511
