Montage innervägg. Montageanvisningar och anslutningsdetaljer. innervägg

Transkript

1 Montage innervägg Montageanvisningar och anslutningsdetaljer innervägg

2

3 Innehåll Montage Knauf Danogips System Innervägg SORTIMENT OCH TILLBEHÖR...0. Skivor Skenor, reglar och övriga profiler Skruv MONTAGE AV SKENOR MONTAGE AV REGLAR DÖRRAR, ÖPPNINGAR OCH SKJUTDÖRR AKUSTIKPROFIL BEARBETNING AV SKIVOR HANTERING AV SKIVOR MED HÄNSYN TILL FUKT MONTAGE AV GIPSSKIVOR LIMMONTAGE LIMMONTAGE BEFINTLIGA VÄGGAR FUNKTIONSVÄGGAR Montage av Safeboard..... Montage av inbrottsskydd Montage av AQUAPANEL..... BÖJDA GIPSSKIVOR HÖRN OCH ANSLUTNINGAR BRAND OCH LJUDTÄTNING...0. NEDBÖJNING, RÖRELSER OCH TELESKOPANSLUTNINGAR VVS-INSTALLATIONER ELDOSOR INSPEKTIONSLUCKOR ANSLUTNINGSDETALJER Väggrupp E 00 Mx Väggrupp E 0 Mx Väggrupp E 0 M Väggrupp E 0 Mx Väggrupp E 0 Mx Väggrupp E 0 Mx Väggrupp Z 00 Mx Väggrupp D 0 Mx Väggrupp D 0 Mx MONTAGE INNERVÄGG KNAUF DANOGIPS

4 Montage Knauf Danogips system innervägg Inledning Knauf Danogips Montage Innervägg är en montageanvisning för våra produkter inom System Innervägg. Montageanvisningen är en komplett vägledning med detaljerad information för att säkerställa korrekt montage. Anvisningen tar även upp förhållandena kring montagearbetet, ger tips, råd och rekommendationer för både tiden före och under själva byggprocessen. Knauf Danogips Montage Innervägg är avsedd att användas som underlag såväl ute på byggarbetsplatser som i utbildningssammanhang, och riktar sig främst till entreprenörer som monterar Knauf Danogips innerväggssystem på professionell basis. Alla lösningar som presenteras i denna anvisning är baserade på en rad olika godkännanden och tester samt Knauf Danogips långa erfarenhet av att utveckla lättbyggnadssystem. För att uppnå önskade och beskrivna egenskaper för monterade innerväggar är det viktigt att följa anvisningarna exakt samt att anslutande byggnadsdelar uppfyller ställda krav. Närmare specifikationer för Knauf Danogips sortiment och systemlösningar finns i separata produktöversikter och datablad på För att underlätta projektering, hantering och montage får bilder och ritningar reproduceras förutsatt att materialet återges i sin helhet och utan ändringar samt att ursprungskällan tydligt framgår. Upplysningar och detaljer i Montage Innervägg förutsätts vara korrekta men ska inte betraktas som garantier medförande ansvar för Knauf Danogips GmbH. Användandet av denna anvisning fråntar inte användaren eget ansvar. Knauf Danogips GmbH förbehåller sig rätten att göra ändringar i sortiment, produkter, anvisningar, lösningar och specifikationer utan föregående avisering. KNAUF DANOGIPS GMBH RESERVERAR SIG FÖR ÄNDRINGAR OCH EVENTUELLA TRYCKFEL. SENASTE UTGÅVAN FINNS TILLGÄNGLIG PÅ KNAUF DANOGIPS GMBH 08 MONTAGE INNERVÄGG KNAUF DANOGIPS

5 Sortiment och tillbehör Skivor, skenor, reglar, profiler och skruv MONTAGE INNERVÄGG SORTIMENT.0.

6 Sortiment Skivor Classic Board Normalgipsskiva för invändig beklädnad. Försänkta kartongklädda långkanter. Raka skurna kortkanter. Brandteknisk materialklass: A-s,d0. Skruv: Vanlig gipsskruv typ Base. Light Board Normalgipsskiva med lägre vikt för invändig beklädnad. Försänkta kartongklädda långkanter. Raka skurna kortkanter. Brandteknisk materialklass: A-s,d0. Skruv: Vanlig gipsskruv typ Base. Reno Board Yt-/renoveringsgipsskiva för invändig beklädnad. Försänkta kartongklädda långkanter. Raka skurna kortkanter. Brandteknisk materialklass: A-s,d0. Solid Board Hårdgipsskiva för invändig beklädnad. Försänkta kartongklädda långkanter. Raka skurna kortkanter. Brandteknisk materialklass: A-s,d0. Skruv: Gipsskruv för hård gips typ Cresco. Ultra Board Specialgipsskiva med förstärkta egenskaper. Försänkta kartongklädda långkanter. Raka skurna kortkanter. Brandteknisk materialklass: A-s,d0. Skruv: Gipsskruv för hård gips typ Cresco. Safeboard Gipsskiva typ F enligt EN0 med strålskyddande egenskaper. Kärna av gips och bariumsulfat, ytskikt av kartong. Halvrunda kartongklädda långkanter och skurna raka kortkanter. Ska användas ihop med Safeboard spackel samt strålskyddskapsel (bakom installationer). Brandegenskap: A-s, d0. Skruv: Gipsskruv för hård gips typ Cresco. Secura Board Brandskyddsgipsskiva för invändig beklädnad. Försänkta kartongklädda långkanter. Raka skurna kortkanter. Brandteknisk materialklass: A-s,d0. Skruv: Gipsskruv för hård gips typ Cresco vid stål 0, mm, annars Base. Fireboard Obrännbar specialgipsskiva för inklädnader av bl.a. balk och pelare med minimala byggmått. Skivan har raka glasfiberklädda långkanter och rakskurna kortkanter. Brandteknisk materialklass: A. Skruv: Vanlig gipsskruv typ Base. Humidboard.0 Oorganisk våtrumsgipsskiva för invändig beklädnad. Försänkta glasfiberklädda långkanter. Raka skurna kortkanter. Brandteknisk materialklass: A-s,d0. Skruv: Vanlig gipsskruv typ Base..0. MONTAGE INNERVÄGG SORTIMENT

7 Sortiment Skivor AQUAPANEL Indoor Cementbaserad våtrumsskiva för våtrum och fuktutsatta invändiga miljöer. Runda glasfiberklädda långkanter och rakskurna kortkanter. Även formatsågad. Brandteknisk materialklass: A. Skruv: Maxiskruv. Surface Board Normalgipsskiva med fyra försänkta kanter för invändig beklädnad. Försänkta kartongklädda långkanter. Försänkta skurna kortkanter. Brandteknisk materialklass: A-s,d0. Skruv: Vanlig gipsskruv typ Base. 8 mm smyginklädnad Formatsågad 8 mm gipsskiva för invändig beklädnad (ex. fönstersmygar). Raka skurna lång- och kortkanter. Brandteknisk materialklass: A-s,d0. Skruv: Vanlig gipsskruv typ Base. Curvex Fabriksböjda gipselement, perfekt för t.ex runda vägghörn, pelarinklädnader och välvda tak. Tillverkas av sammanlimmade,0 mm skivor. Elementböjar kan beställas från 0 till 80 samt S-form. Skruv: Vanlig gipsskruv typ Base. Mitex Fabrikstillverkade vikbara gipsskivor. Snabb och smidig lösning för knivskarpa kant- och hörnavslut. Går att få i vinklar från Tillverkas av vanliga gipsskivor. Skruv: Vanlig gipsskruv typ Base. MONTAGE INNERVÄGG SORTIMENT.0.

8 Sortiment Skenor, reglar och övriga profiler Skena SK/SKP Skena SK/SKP med /90/9/00 mm fläns. Högre flänshöjd speciellt lämplig för att underlätta vid skivmontering, teleskopering samt vid vid flytavjämning. För anslutning mot golv, tak och väggar i icke bärande innerväggar eller som kantskena vid innertak. Skarv utförs kant i kant. Skena SKP är försedd med mm polyetenduk. Plåttjocklek: 0, mm och 0, mm. Skena SKT Skena med tätlist, mm fläns och fyra tätlister. För anslutning mot golv, tak och väggar i icke bärande innerväggar eller som kantskena vid innertak. Skarv utförs kant i kant. Plåttjocklek: 0, mm. Förstärkningsskena FSKP/FSK Förstärkningsskena med 0 mm resp. 00 mm fläns. För anslutning mot golv, tak och väggar när förstärkningsregel används i icke bärande och bärande innerväggar. Förstärkningsskenorna är även lämpliga vid teleskopering. Skenan kan inte kapas i profilkap utan kapning utförs med vinkelslip el. motsvarande. Skarv utförs kant i kant. Plåttjocklek:, mm. TSK/TSKP Teleskopskenor Teleskopskena för anslutning mot bjälklag och takkonstruktioner i icke bärande innerväggar. Vid ljudkrav DnT,w (R w) > 0 db används skena med polyetenduk TSKP. Vid nedböjning 0 mm används skena med flänshöjd 0/0. Vid nedböjning 80 mm används skena med höjd 0 /0. Skarv utförs kant i kant. Plåttjocklek:,0 mm och,0 mm (TSK 9/0 TSK /0). Skena med urklipp SKU Skena med 0 mm urklipp i ändarna för att förenkla infästning/montage till regel över dörr och andra väggöppningar. Beställningslängden är öppningsbredd adderat med det totala urklippet 80 mm. Längd 890 mm passar till 8M, längd 990 mm passar till 9M osv. Plåttjocklek: 0, mm. Böjbar skena/profil SK 0/0 och UEF Böjbar profil för anslutning mot golv och tak i böjda icke bärande innerväggar. Skarv utförs kant i kant. SK 0/0 ar en vinkelprofil vilket innebär att st vinkelprofiler bildar en skena. Plåttjocklek: 0, mm. UEF är en färdig skena. Plåttjocklek: 0, mm..0. MONTAGE INNERVÄGG SORTIMENT

9 Sortiment Skenor, reglar och övriga profiler Multiregel MR Allround-regel för icke bärande innerväggar, som kombinerar ljudregelns goda ljudegenskaper med standardregelns kostnadseffektivitet. Skarvbar och försedd med kabelhål. Plåttjocklek: 0, mm. Standardregel R Standardregel för icke bärande innerväggar samt fribärande undertak. Skarvbar och försedd med kabelhål. Plåttjocklek: 0, mm. Profilen levereras i standardlängd. Vid speciallängd gäller MR. Akustikregel AR Akustikregel för icke bärande innerväggar med mycket höga ljudkrav, speciellt vid enkelstommar. Försedd med kabelhål. Plåttjocklek: 0, mm. Profilen levereras i standardlängd. Vid speciallängd min. volym 000 lm. Förstärkningsregel FR Förstärkningsregel för icke bärande såväl som bärande innerväggar samt för fribärande undertak. För höga och stabilitetskrävande väggar samt infästning av tunga dörrar. Kan skarvas vid icke bärande innerväggar*. Regeln har inga kabelhål. Plåttjocklek:, mm. Dörregel DR Dörregel med mm plywood för infästning av dörrkarm vid lätta inner dörrar. För väggar med standardreglar, akustikreglar och multireglar. Plywooden är monterad på utsidan av dörregelns liv och har längd 00 mm. Plåttjocklek: 0, mm. Sekundärprofil S/S För diktmonterade eller nedpendlade innertak, samt påsalning av innerväggar. Plåttjocklek: 0,/0,7 mm. AP Akustikprofil Profil med fjädrande effekt för effektiv ljudreduktion i bjälklag samt innervägg. Åtgång: Ca, lpm/m för s0 mm. Plåttjocklek: 0, mm. Vinkelprofil H/HP Vinkelprofil med 0 mm flänsar för 90 hörnkonstruktioner i innerväggar och vid brandinklädnad. HP är mittperforerad för varierande vinklar. Plåttjocklek: 0, mm. * Kapning med vinkelslip el. motsvarande. Beställning rekommenderas dock i färdig längd. MONTAGE INNERVÄGG SORTIMENT.0.

10 Sortiment Skenor, reglar och övriga profiler L-Profil L-profil ar lämplig t.ex. vid teleskopanslutning av innervägg mot tak. Plåttjocklek: 0, mm. Hörnregel HR & HRT Hörnregel för 90 graders innerhörn och T-hörn i icke bärande innerväggar. Utvikta 7, mm kantveck. HRT är försedd med två tätlister. Plåttjocklek: 0, mm. Kortlingsbeslag KB Kortlingshållare för montage av mm plywood som kortling mellan innerväggsreglar. Dubbelhäftande tejp på baksida för att underlätta vid montering. Plåttjocklek: 0, mm. T-Skarv För skarvning av gipsskivor då understöd av skarvar saknas. Plåttjocklek: 0, mm. Avslutningslist J/JL Avslutningslist för mm gipsskivor. J är olackerad och ohålad avslutningslist. J L är vitlackerad ohålad. Plåttjocklek: 0, mm. Hörnskydd HSK Perforerat vinkel hörnskydd för utvändiga hörn. Underlättar vid spackling samt skyddar hörnet mot stötar och slag. Plåttjocklek: 0, mm..0. MONTAGE INNERVÄGG SORTIMENT

11 Sortiment Skenor, reglar och övriga profiler Väggklammer VK Klammer till innerväggar med saxad regelstomme och för mm distans. Fästs vid fri regelfläns vid golv och takskena för att stabilisera regel. Åtgång st/regel. Plåttjocklek: 0,9 mm. Plåtband PB/VPB Plåtband på rulle för förstärkning/ kortling mellan reglar. Plåttjocklek 0, mm (PB 00 ) och 0,7 mm (PB0 och PB00) VPB Vikbart plåtband på rulle för användning som förstärkning i hörnlösningar. Plåtbandet viks till önskad vinkel. Plåttjocklek: 0, mm. Inbrottsplåt IPB/IPBH Plåt för mekaniskt inbrottsskydd i innerväggar. IBPH är försedd med skruvhål för att underlätta montage. Håldiameter, mm med avstånd 0 mm från plåtkant till centrum hål. Plåttjocklek:,0 mm och,0 mm (IBPH -9-). PD mm cellpolyetenduk på rulle för tätning mellan stålprofiler och anslutande golv, väggar och tak. Tjocklek: mm. GT Tätlist av EPDM-gummi på rulle för tätning mellan stålprofiler och anslutande golv, väggar och tak. Skarvplåt SKD Skarvplåt för skarvning av gipsskiva över dörröppning i linje med öppningens kanter. Minimerar risken för sprickbildning. Tillsammans med beställning av färdigt gipsöverstycke (DÖS) kan mängden gipsspill minimeras. Plåttjocklek: 0, mm. MONTAGE INNERVÄGG SORTIMENT.0.7

12 Sortiment Skenor, reglar och övriga profiler Isolerhållare För montering/fasthållning av 0-9 mm tjock isolering i innerväggar. Baksida är försedd med dubbelhäftande tejp. Åtgång: st/regelfack för isoleringsskiva i full längd annars st/isoleringsskiva. Plåttjocklek: 0, mm. Montagelim Stål & Trä För montage av gipsskivor på reglar av stål eller trä. Patron 0, l. Åtgång: 0, liter till m² eller 0-0 ml/m². Akustisk tätmassa vit For fogning mellan gipsskivor och andra byggnadsdelar i vägg- golv-, och takanslutningar. Möjliggör en tät konstruktion. Ska inte förväxlas med särskilt avsedd brandfogmassa vid t.ex. genomföringar. Övermålningsbar efter torkning. Patron 0, l. Vit. Åtgång: 0, liter per lpm fog..0.8 MONTAGE INNERVÄGG SORTIMENT

13 Sortiment Skruv Base Gipsskruv för stålstomme (max mm). Base är avsedd för Classic Board, Secura Board, Surface Board, Ceiling Board, Secura Ceiling Board och Humidboard.0. Ytbeläggning: Svartfosfaterad Åtgång: Inre skivlag 7 skruv/m². Yttre skivlag 0 skruv/m². Bits: PH. Finns även bandad. Base+ Gipsskruv med borrspets för stålstomme (0,7 upp till,0 mm). Base+ är avsedd för Classic Board, Secura Board, Surface Board, Ceiling Board, Secura Ceiling Board och Humidboard.0. Ytbeläggning: Svartfosfaterad Åtgång: Inre skivlag 7 skruv/m². Yttre skivlag 0 skruv/m². Bits: PH. Finns även bandad. Base W Gipsskruv för trästomme. Base W är avsedd för Classic Board, Secura Board, Surface Board, Ceiling Board, Secura Ceiling Board och Humidboard.0. Ytbeläggning: Elförzinkad Åtgång: Inre skivlag 7 skruv/m². Yttre skivlag 0 skruv/m². Bits: PH. Finns även bandad. Cresco Hårdgipsskruv med motgänga för stål (max mm). Avsedd för Solid Board, Safeboard och Ultra Board. Ytbeläggning: Svartfosfaterad Åtgång: Inre skivlag 7 skruv/m². Yttre skivlag 0 skruv/m². Bits: PH. Finns även bandad. Cresco F Hårdgipsskruv med motgänga för trästomme samt montage av golvgipsskivor mot spånskiva. Avsedd för Solid Board, Safe Board och Step Board. Ytbeläggning: Elförzinkad Åtgång: Inre skivlag 7 skruv/m². Yttre skivlag 0 skruv/m². Bits: PH. GG Skruven är avsedd för montage av gipsbaserade byggskivor på varandra utan behov av underliggande regelstomme. Används med fördel ihop med Knauf Danogips Limsystem. Ytbeläggning: Elförzinkad Åtgång: - Bits: PH. Maxiskruv Specialskruv för montage av AQUA PANEL i trä- eller stålstomme (max 0,7 mm). Korrosionsklass: C. Åtgång: -8 st/m. Bits: PH. Finns även bandad. Maxiskruv med borrspets Specialskruv för montage av AQUA PANEL i stålstomme (max 0,7-,0 mm). Korrosionsklass: C. Åtgång: -8 st/m. Bits: PH. Finns även bandad. Mech Skruv för sammanfogning av stålprofiler (max x,0 mm). Ytbeläggning: Åtgång: - Bits: PH MONTAGE INNERVÄGG SORTIMENT.0.9

14 Sortiment Skruv Mill Skruv för montage av socklar, lister samt träbaserade skivor på stål- (max,0 mm) eller trästomme. Ytbeläggning: Gulförzinkad/ Fosfaterad. Åtgång: - Bits: PH. Finns även bandad. Mill + Skruv för montage av socklar, lister samt träbaserade skivor på stål (max, mm). Ytbeläggning: Gulförzinkad Åtgång: - Bits: PH..0.0 MONTAGE INNERVÄGG SORTIMENT

15 Montage av skenor MONTAGE INNERVÄGG SKENOR.0.

16 Montage av skenor Före montering av stålstomme kontrolleras att underlaget är rent och slätt. Linjer för väggplacering slås ut och skenorna placeras efter dessa. Vilken infästningsmetod som skall användas för tak- och golvskenor avgörs av omgivande konstruktioners utformning. Vid frågor kontakta Knauf Danogips. * Väggens ljudklassning bestämmer utformning av detaljer, se anpassning för respektive vägg på Max 00 mm L Skenorna kapas med plåtsax eller profilkap. Om plåtsax används börja med att klippa sidofänsarna, vika profilen och klipp sedan livet/botten på skenan. Eventuellt kan polytenduken med fördel skäras till med kniv. Tak- och golvskena fästs mot underlaget, max s00 mm. Beroende på underlag används t.ex. skjutspik, spikplugg, skruvplugg eller expander. Mot tak av gipsskiva fästs skenan i takets stomme. Där detta inte är möjligt används fästdon för skiva t.ex. expander. Skenor skarvas ände mot ände. Min. mm Vid hörn placeras skenorna mot varandra i vinkel, alternativt lämnas mellanrum för montage av skivor*. T-skarvning av skenor utförs lämpligast enligt ovanstående, alternativt lämnas mellanrum för montage av skivor.* I väggkonstruktioner med dubbel regelstomme skall skenorna monteras med ett mellanrum på minst mm. Om regel används i anslutningen till andra byggnadsdelar istället för skena skall denna förses med polyetenduk vid ljudkrav 0 db (R w). Infästning vid ljudkrav: Regel eller skena fästs enbart på ena sidan om spalten*. Väggar med åtskilda stommar. Infästning s00 om båda sidorna spalten. Kom ihåg ljudtätning med fogmassa eller torr fogtätning*..0. MONTAGE INNERVÄGG SKENOR

17 Montage innervägg Anteckningar MONTAGE INNERVÄGG KNAUF DANOGIPS

18 Montage innervägg Anteckningar MONTAGE INNERVÄGG KNAUF DANOGIPS

19 Montage av reglar MONTAGE INNERVÄGG REGLAR.0.

20 Montage av reglar Företrädesvis används reglar i hel längd, och regeln bör vara ca 0 mm kortare än aktuell vägghöjd för att underlätta montaget samt kunna ta upp toleranser. För rörelser i bjälklaget större än 8 mm hänvisas till teleskopanslutningar. 0 mm Reglarna placeras mellan golv- och takskenans flänsar och vrids i läge. Låt regeln stå på skenans botten för bättre lastupptagning. mm L Väggklammer vid saxad regelstomme Vid saxad stomme är regelbredden smalare än skenans bredd. Regeln skall därför kompletteras med väggklammer vid golv och tak enligt bild. L 0 mm Sammanfogning av skena och regel Sammanfogning av reglar till skena kan utföras med Fixertång eller plåtskruv. Stålprofiler med större godstjocklek sammanfogas med skruv med borrspets. Skarvning av MR-regel Hela längder bör användas, men vid behov kan reglar med asymmetriska flänsar skarvas genom s.k. boxning. Överlappningen bör vara minst 00 mm eller enligt tabell. Flänsarna sammanfogas med plåtskruv enligt tabell. Skarvpunkterna förskjuts från regel till regel enligt fig. SKARVNING AV MULTIREGEL MR Skarvning av förstärkningsreglar (FR) Förstärkningsreglar i bärande väggar får inte skarvas. Vid icke bärande väggar bör hela längder användas, men vid behov kan förstärkningsreglar skarvas enligt följande: Omlottläggningen (L) skall vara minst 000 mm. Förstärkningsreglarna sammanfogas med 8 st montageskruvar (Mech ), st i vardera änden av skarven. Skruvarna fästs i profilens omvikta kant och sitter därför inte i vägen för efterföljande skivmontage. Regel (B) mm Längd (L) mm Antal skruv (st) x x x x x x.0. MONTAGE INNERVÄGG REGLAR

21 Montage av reglar a a a a a a a a a Placering av reglar Normalt centrumavstånd är 0 mm och 00 mm, mindre regelavstånd kan förekomma vid ex. våtrumsväggar, höga väggar och väggar med böjd form. Vid dörrhål och andra öppningar skall reglarna placeras så att skivskarvar ej sammanfaller med öppningskant. Regelskarvar skall placeras så att reglar intill varandra ej har skarvarna på samma ställe (se blå pilar). Reglarna får inte ha bucklor eller utbuktningar, eftersom detta kan minska profilernas styrka. a: Regelavstånd s0 mm, även över dörr, till 900 mm breda skivor. a a a a a a a Extra genomföringshål Knauf Danogips reglar (utom förstärkningsregel FR) har som standard genomföringshål i båda ändar. Extra eller större håltagningar kan utföras, dock skall anvisningar enligt ritning nedan följas. b b x b b x b b x b b a: Regelavstånd s00 mm, även över dörr, till 00 mm breda skivor. MONTAGE INNERVÄGG REGLAR.0.

22 Montage innervägg Anteckningar MONTAGE INNERVÄGG KNAUF DANOGIPS

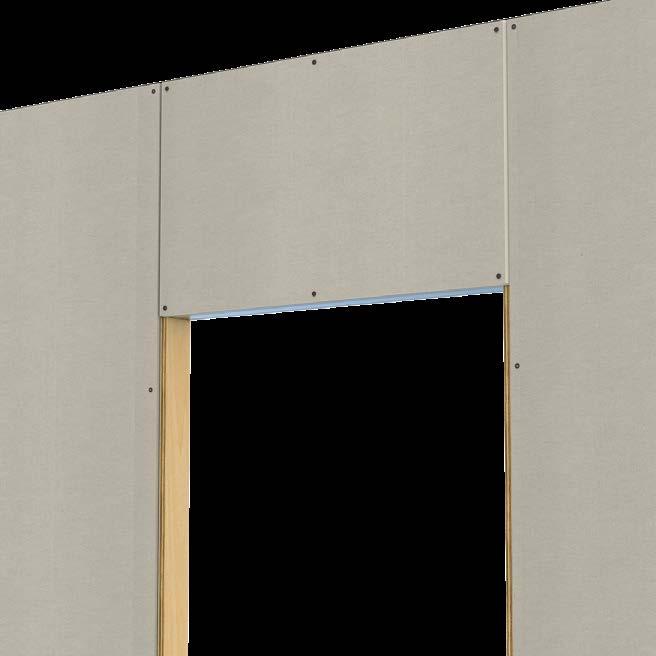

23 Dörrar, öppningar och skjutdörr Montageanvisning MONTAGE INNERVÄGG DÖRRAR, ÖPPNINGAR OCH SKJUTDÖRR.0.

24 Dörrar, öppningar och skjutdörr Montageanvisning I väggar med trästomme utnyttjas stommen i vanliga fall för infästning av karmar mm. Håll ett lämpligt avstånd till karmen, så att det blir plats för kilar och eventuell drevning. Väggar med stålstomme måste förstärkas vid öppningarna, antingen med hjälp av blindkarmar, träreglar, förstärkningsreglar eller kombinationer av dessa beroende på belastningen. Kortlingar/överstycken i väggar med stål- eller trästomme görs lämpligast med färdig öppningsskena SKU, alternativt tillverkas kortlingen av en uppklippt skenprofil, flänsarna klipps upp, så att profilen kan vikas, sidostyckena bör vara minst 00 mm. Kortlingar i stål fästs med profilskruv för avsedd plåttjocklek till stålregelstommen. Om träkortling används skall denna fästas till stål- eller trästommen med ändamålsenlig skruv eller spik. Skena med urklipp SKU Skena med 0 mm urklipp i ändarna för att förenkla infästning/montage till regel över dörr och andra väggöppningar. SKU monteras i överkant på öppning och fästs till regelflänsarna med profilskruv. För skarvning av gipsskivor över öppningar kompletteras med regelbitar. TIPS! Undvik problem: Montera in förstärkning bakom skivorna för infästning av t.ex. dörrstängare eller extra förstärkning bredvid fönster för montage av t.ex. gardinstång etc. Detta görs lämpligast med plåtband PB 00 eller träregel/kloss. Exempel på uppklippt skena med sidoflänsar på min. 00 mm..0. MONTAGE INNERVÄGG DÖRRAR, ÖPPNINGAR OCH SKJUTDÖRR

25 Dörrar, öppningar och skjutdörr Montageanvisning Planering i tid ger mindre spill Vid öppningar i väggar bör det yttre lagret gips, med vissa undantag, alltid skarvas ovan eller under öppningen inte i linje med karmreglarna. Därför är det viktigt att montera extra regel/reglar. 00 TIPS! Knauf Danogips erbjuder färdiga formatsågade gipsöverstycken till dörrar eller som över- och understycken vid fönster. 00 Exempel på placering av regelstomme runt öppning vid ett eller flera lager gips. 00 Dörröverstycke Min. 00 mm Placering av dörröverstycke När fler lager gips monteras kan gipsspillbitar med fördel användas i första skivlag, antingen som överstycken eller som understycken vid öppningar. Vid flera lager gipsskivor monteras passbitarna i de inre lagren enligt bilden. Vid flera lager gipsskivor fullskruvas det yttersta lagret enligt bilden. MONTAGE INNERVÄGG DÖRRAR, ÖPPNINGAR OCH SKJUTDÖRR.0.

26 Dörrar, öppningar och skjutdörr Montageanvisning SKD Skarvplåt för skarvning av gipsskivor vid öppningar Skarvplåt SKD Vid konstruktioner med ett lager gips, där skivorna monteras i linje med öppningen, skall SKD skarvplåt eller likvärdig användas som stöd för passbitarna. SKD skarvplåt ökar stabiliteten och minimerar risken för sprickbildning. Skarvplåten fästs med dubbelhäftande tejp på reglarna över öppningen och gipsskivorna fästs enligt skruvanvisningen. Dock rekommenderas alltid att försöka placera skivskarvar ovanför eller under öppningen. Infästning av dörreglar För montage av lätta dörrar används normalt vanliga reglar förstärkta med plywood eller träläkt. Till tunga dörrar används förstärkningsreglar FR som fästs med vinkelbeslag. Även förstärkningsreglar kan förstärkas med plywood eller träregel. Infästning av vinkelbeslag görs genom skenan vid golv och tak. Regeln fästs till vinkelbeslaget med montageskruv. Dörrar i väggar genom nedpendlat undertak Om tunga dörrar byggs in i väggar som går genom nedpendlat innertak, kan det bli nödvändigt att styva av väggen för att undvika vibrationer i innertaket. Avstyvningen görs med en förstärkningsprofil, en kraftig läkt eller liknande, som monteras motsatt dörrbladet. Avstyvningen utförs på väggsidan motsatt dörrbladet..0. MONTAGE INNERVÄGG DÖRRAR, ÖPPNINGAR OCH SKJUTDÖRR

27 Dörrar, öppningar och skjutdörr Exempel på förstärkning vid montage av dörrkarmar Generellt:. Spalten drevas med mineralull vid ljud- och brandkrav.. Fogmassa med bottenstopp om en eller två sidor beroende av ljudkrav.. Dörrkarm fästs enligt AMA Hus och tillverkarens anvisningar.. Vid montage av ljud- eller brandklassade dörrar skall dörrleverantörens anvisningar följas. Lätt innerdörr i 0 vägg Innerdörr med träram och lätt fyllning som belagts med mm skiva på båda sidor Dörregel DR med mm plywood Stålregel typ MR Tillkapad träregel, tjocklek min. 8 mm Stålregel typ MR Träregel Träregel Tung innerdörr i 0 vägg Innerdörr av massivträ eller stål Förstärkningsregel FR (min. 70 mm regel) Tillkapad plywood, tjocklek min. mm. Förstärkningsregel FR fästs med vinkelbeslag (godstjocklek.0 mm) i tak och golv. Förstärkningsregel FR (min. 70 mm regel) Tillkapad plywood, tjocklek min. mm Förstärkningsregel FR fästs med vinkelbeslag (godstjocklek.0 mm) i tak och golv. MONTAGE INNERVÄGG DÖRRAR, ÖPPNINGAR OCH SKJUTDÖRR.0.

28 Dörrar, öppningar och skjutdörr Exempel på förstärkning vid montage av dörrkarmar Lätt innerdörr i 0 vägg Innerdörr med träram och lätt fyllning som belagts med mm skiva på båda sidor Dörregel DR med mm plywood Stålregel typ MR Tillkapad träregel, tjocklek min. 8 mm Stålregel typ MR Träregel Lätt innerdörr i 0 vägg Innerdörr med träram och lätt fyllning som belagts med mm skiva på båda sidor Träregel Träregel Väggregel, min. tjocklek 8 mm. Bredd anpassas efter regelstommens bredd + inre skivlagrens samlade tjocklek Tung innerdörr i 0 vägg Innerdörr av massivträ eller stål Förstärkningsregel FR (min. 70 mm regel) Tillkapad plywood, tjocklek min. mm Förstärkningsregel FR fästs med vinkelbeslag (godstjocklek.0 mm) i tak och golv. Förstärkningsregel FR (min. 70 mm regel) Tillkapad plywood, tjocklek min. mm Förstärkningsregel FR fästs med vinkelbeslag (godstjocklek.0 mm) i tak och golv..0. MONTAGE INNERVÄGG DÖRRAR, ÖPPNINGAR OCH SKJUTDÖRR

29 Dörrar, öppningar och skjutdörr Väggar med skjutdörr Skjutdörrar kan byggas in i enkelvägg, dubbelvägg samt påsalningsvägg. Normalt krävs ett hålrum på minst 0 mm. Måtten kan skilja beroende på dörrfabrikat. I den del av väggen där dörrbladet ska passera fritt finns inte plats för vanliga reglar, istället används sekundärprofil S /8 samt R som monteras på max s00 mm. Stommen förstärks med genomgående förstärkningsreglar FR på båda sidorna av dörrhålet. Förstärkningsregel FR används även som dörröverliggare. Profilerna fästs ihop med profilskruv. Konstruktionsprincip för skjutdörr i innervägg MR 0 FR 0 S S S S S S FR 0 MR 0 R eller UD 8/7 A A B B a a a a = max. 00 mm Max. 800 mm Avslutning vid karmsida med dörrfoder Snitt A A Snitt B B Alternativ avslutning vid karmsida där dörrfoder bytts ut med avslutningslist J Snitt A A Snitt B B MONTAGE INNERVÄGG DÖRRAR, ÖPPNINGAR OCH SKJUTDÖRR.0.7

30 Montage innervägg Innervägg Anteckningar MONTAGE INNERVÄGG KNAUF DANOGIPS

31 Akustikprofil Montage på vägg MONTAGE INNERVÄGG AKUSTIKPROFIL.0.

32 Akustikprofil Montage på vägg Montaget måste utföras noggrant för att önskad ljudisolering ska uppnås. Därför är det viktigt att följande beaktas: Akustikprofil AP monteras på centrumavstånd s00 mm vid regelavstånd s0 mm. Vid regelavstånd s00 mm gäller centrumavstånd s00 mm för profilen. Det är viktigt att skarvning av profilen utförs i enlighet med anvisningarna nedan för att säkerställa produktens funktion och prestanda. Infästning av tyngre föremål är ej lämpligt i vägg med akustikprofilen. Renovering: Akustikprofil AP lämpar sig även väl för befintliga väggar. Dock bör befintliga gipsskivor eller andra byggskivor avlägsnas så att profilen monteras direkt mot regelstommen för att uppnå bästa resultat. Akustikprofil AP är tilltänkt för max två skivlag, antingen x, mm Classic Board eller, mm Classic Board + mm Secura Board Förskjutna regelskarvar / Akustikprofil AP monteras horisontellt på centrumavstånd enligt nedanstående tabell. Profilskarvarna bör förskjutas i förhållande till varandra. CENTRUMAVSTÅND FÖR AKUSTIKPROFIL AP (Gäller för dubbla skivlager*) Befintlig stomme 900 mm skiva 00 mm skiva Längs montage Tvärs montage Längs montage Tvärs montage s0 mm s0 mm s00 mm s00 mm s00 mm s00 mm s0 mm s0 mm s00 mm s0 mm *Vid lager gips monteras akustikprofilen på max s00 mm.0. MONTAGE INNERVÄGG AKUSTIKPROFIL

33 Akustikprofil Montage på vägg Fäst Akustikprofil AP till stommen genom de förborrade hålen. Detta säkerställer att profilen förblir fjädrande efter skivmontaget. Om skruven placeras mittemellan de förborrade hålen kan ljudisoleringen försämras. Profilerna får inte ligga omlott vid skarvning (förutom läppen) då försämras ljudisoleringen kraftigt. Skarvning görs kant i kant och alltid över regel. Profilen fästs till stommen med Umbo skruv eller likvärdigt i de förborrade hålen. Profilskarvarna förskjuts min. ett regelfack i förhållande till varandra. Första laget gipsskivor fästs med skruv för ett lag gips på stål och andra laget med skruv för två lag gips på stål. Skruven får inte vara så lång att den riskerar att nå stommen och orsaka en ljudbrygga. Akustikprofilen närmast golvet monteras så att den kan skruvas till syllen. Gipsskivorna monteras med ett avstånd på minst 0 mm till golvet. Spalten tätas med elastisk fogmassa, sockellist bör limmas mot gipsskivorna. Om gipsskivorna ställs mot golvet kommer profilen att pressas mot reglarna och ljudisoleringen försämras kraftigt. MONTAGE INNERVÄGG AKUSTIKPROFIL.0.

34 Montage innervägg Anteckningar MONTAGE INNERVÄGG KNAUF DANOGIPS

35 Bearbetning av skivor System innervägg MONTAGE INNERVÄGG BEARBETNING AV SKIVOR.0.

36 Bearbetning av skivor Skivhantering och bearbetning av gipsskivor Lyft skivorna från paketet, dra inte. Undvik att framsideskartongen rivs sönder cigarrullning. Låt enbart lång-/ kortkanten vila mot den undre skivan. Bär gipsskivorna vertikalt. Använd bärhandtag. Undvik kantstötning, sätt aldrig ned skivornas hörn mot underlaget. Skär genom framsideskartongen med gipskniv, använd med fördel skivvinkel eller rättskiva. Använd enbart blyertspenna för att rita på skivan. Knäck sedan skivan över en kant och skär genom baksideskartongen från ovan- eller undersidan. Vid utskärningar för öppningar utförs det kortare snittet med fintandad såg innan det längre snittet görs med gipskniv. Smala remsor kapas enklast med kantskärare, som skär genom framoch baksideskartongen samtidigt. Om stora mängder ska kapas, kan det vara en fördel att måttbeställa. Hål utförs enklast med dosfräs eller fintandad sticksåg innan skivan monteras. Håltagningen för eldosor kan även görs med Hole-In-One magnetverktyg efter skivan är monterad. Använd rasp, kniv eller sandpapper för att jämna snittytorna..0. MONTAGE INNERVÄGG BEARBETNING AV SKIVOR

37 Bearbetning av skivor Bearbetning av gipsskivor och reparation samt hantering av syntetfiberklädda skivor Kortkanter och skurna långkanter som senare skall spacklas fasas till ett djup av - mm före montaget. Använd ev. Fashyvel, kniv eller sandpapper. Håll rent på arbetsplatsen, dammsugning är att föredra. Syntetfiberklädda skivor Reparation Om en skiva blir skadad är det oftast enklast att byta ut den mot en ny. Om skivan redan är monterad och skadan inte kan lagas med spackelmassa eller gipsbruk, så kan skivan repareras genom att en bit gipsskiva fälls in. Skär ut en trekant med fasade kanter. Lägg denna trekant på det skadade stället och rita av den. Skär ut hålet i skivan med hjälp av sticksåg. Se till att kanterna lutar. Justera tills trekanten passar. Klistra sedan fast trekantsbiten med gipsbruk. När bruket stelnat spacklas skadan på normalt sätt. Humidboard.0 Skivorna har en yta av syntetfiberväv som kan verka irriterande vid hudkontakt. Handskar rekommenderas därför vid hantering av skivorna. Det kan även vid behov vara lämpligt med tät klädsel. Säkerhetsdatablad finns på Minska dammbildning Damm kan uppstå vid bearbetning av skivorna. Detta gäller främst vid mekanisk bearbetning. Använd verktyg som har anslutning till dammutsug. Håll rent på arbetsplatsen Vid städning av arbetsplatsen och då det förekommer damm rekommenderar vi dammsugning för att förhindra att dammet sprids. Undvik blåsning med tryckluft. Lyft skivorna från paketet. Om skivorna dras över varandra kan det uppstå damm. Låt enbart lång-/kortkanten vila mot den undre skivan. Bär gipsskivorna vertikalt. Använd bärhandtag. Skivorna bearbetas på samma sätt som vanliga gipsskivor. YTTERLIGARE INFORMATION OM ARBETSMILJÖ OCH PERSONLIG SKYDDSUTRUSTNING FINNS PÅ ARBETSMILJÖVERKET, MONTAGE INNERVÄGG BEARBETNING AV SKIVOR.0.

38 Bearbetning av skivor Hantering av AQUAPANEL cementbaserade skivor Transport och förvaring Transportera alltid AQUAPANEL -skivorna upprättstående på en skivtransportör eller på en lastpall med hjälp av en gaffeltruck. Bär alltid skivorna stående på kant. Använd gärna bärhandtag. Stora format skall alltid bäras av två personer. Var försiktig så att skivornas hörn och kanter inte skadas när de lastas av. Underlaget bör vara starkt nog att bära skivornas vikt. En lastpall med AQUAPANEL -skivor (inkl. förpackningsmaterial) belastar golvet med en tyngd på 900 till 70 kg. Lagra alltid skivorna på plant underlag, under tak eller väderskyddade under presenning med ventilation. Skivor som blivit fuktiga, torkas på båda sidorna innan de används. Låt skivorna acklimatiseras till omgivningens klimatförhållanden före montage. Obs! Material- och underlagstemperatur samt omgivande luft bör ej understiga + C. Lyft skivan av pallen, dra inte..0. MONTAGE INNERVÄGG BEARBETNING AV SKIVOR

39 Bearbetning av skivor Hantering av AQUAPANEL cementbaserade skivor Sågning, kapning och håltagning AQUAPANEL -skivorna kapas i första hand med gipskniv. Markera snitt och skär igenom framsidans glasfiberarmering (sida med text) en två gånger. Knäck skivan mot en kant och skär baksidans glasfiberarmering. Vid tillpassning med kniv måste knivbladet bytas oftare jämfört med tillpassning av en gipsskiva. Alternativt kan fog svans användas. Önskas en skarp kant används en lågvarvig cirkelsåg med kopplad damsugare avsedd för sågning av cementskivor. Vid håltagning för eldosor används dosfräsar med hårdmetallskär avsedda för cementskivor För större håltagning används sticksåg eller hålsåg med hårdmetalltänder. Hålet bör vara 0 mm större än genomföringen och tätas med godkänd fogmassa. MONTAGE INNERVÄGG BEARBETNING AV SKIVOR.0.

40 Montage innervägg Anteckningar MONTAGE INNERVÄGG KNAUF DANOGIPS

41 Hantering av skivor med hänsyn till fukt Anvisningar utarbetade av arbetsgrupp inom Nordisk Gipsskiveförening 7 MONTAGE INNERVÄGG HANTERING AV SKIVOR MED HÄNSYN TILL FUKT 7.0.

42 Hantering av skivor med hänsyn till fukt Lagring inomhus och utomhus LAGRING INOMHUS Lagring av gipsskivor inomhus rekommenderas Skivorna skall ligga på plant underlag av strö med högst 00 mm avstånd. Om paketen staplas skall ströerna ligga rakt över varandra. Skivorna skall skyddas mot direkt solljus, fukt och åverkan. Eventuell fukt skall snabbt ventileras bort. Lagring i icke-färdig byggnad Skivorna ska lagras på ett sådant sätt att de inte utsätts för fritt vatten. Om emballaget inte täcker paketens botten får fritt vatten på bjälklaget förekomma endast under kortare tid och då endast om skivorna är lagrade på bockar eller liknande. Uttorkningen av byggfukt från t.ex. betong måste styras. Om byggnaden är tillräckligt ventilerad är det inga problem. I tät byggnad behöver normalt styrd ventilation eller avfuktning ordnas. LAGRING UTOMHUS Mellanlagring högst dagar Kortvarig mellanlagring av torra icke plastemballerade skivor under presenning på hårdgjord yta kan ske under högst dagar. Mellanlagring längre tid Vid lagring mer än - dagar ska paketen vara plastemballerade. Kontrollera minst gång/dag att fukt inte samlas i paketen. Plastemballerade paket (med plasthuv) kan lagras under presenning på hårdgjord yta under längre tid. Knauf Danogips Transportemballage är ej avsett för lagring under längre tid, skall i så fall kompletteras med Knauf Danogips Plasthuv. Regnvatten får ej samlas under paketen (särskilt viktigt om plasten inte täcker botten på paketen). Presenningarna ska ordnas enligt anvisningarna så att markfukt kan torka ut (särskilt viktigt om plasten inte täcker botten på paketen). Lagring under presenning på icke hårdgjord yta (t.ex. på vanlig mark) ska undvikas. Om det ändå måste göras ska åtgärder vidtas så att paketen skyddas mot markfukt och mot kontakt med marken. Förbättra ergonomin och flexibiliteten med Transport-/skivvagn. Ett perfekt hjälpmedel där du både transporterar material genom trånga utrymmen och får ett arbetsbord för tillpassning av skivmaterial. KNAUF DANOGIPS HAR FLER HJÄLPMEDEL SOM UNDERLÄTTAR ARBETET, SE HELA SORTIMENTET PÅ KNAUFDANOGIPS.SE 7.0. MONTAGE INNERVÄGG HANTERING AV SKIVOR MED HÄNSYN TILL FUKT

43 Hantering av skivor med hänsyn till fukt Anvisningar utarbetade av arbetsgrupp inom Nordisk Gipsskiveförening Anvisningar för hantering av gipsskivor under byggskedet och bruksskedet med hänsyn till fukt.. BAKGRUND Gipsskivor är ett delvis organiskt material. Som de flesta organiska material kan gipsskivor mögla under fuktiga förhållanden. Vid fuktskador ska fuktkällan elimineras och eventuella mögelangripna gipsskivor bytas ut. Beslut att inte byta ut mögliga skivor ska baseras på särskild bedömning. Rätt hanterade och korrekt använda gipsskivor möglar inte.. TRANSPORTER Transporter ska utföras med täckta bilar så att gipsskivorna är torra efter transporten oavsett väder.. LASTNING OCH LOSSNING Om lastning eller lossning sker vid regnväder ska detta utföras så att skivorna utsätts för ett minimum av regn. Exempel på åtgärder: Låt ej paketen stå ute. Gör provisorisk täckning under truck- eller krantransport mellan bil och lager. Gör uppehåll i lastning/lossningen vid kraftig nederbörd. Beställ plastemballerade paket. De små regnmängder skivorna ändå utsätts för kan torka utan speciella åtgärder i lager eller i byggnad.. LAGRING.. Lagring inomhus i t.ex. uppvärmda utrymmen eller normala kallager rekommenderas... Kortvarig mellanlagring av torra skivor under presenning på hårdgjord yta kan ske under högst dagar... Plastemballerade paket kan lag ras under presenning på hårdgjord yta längre tid. Regnvatten får ej samlas under paketen (speciellt viktigt om plasten ej täcker botten på paketen). Presenningarna ska ordnas enligt anvisningarna så att markfukt kan torka ut (speciellt viktigt om plasten ej täcker botten på paketen)... Lagring under presenning på icke hårdgjord yta (t.ex. vanlig mark) ska undvikas. Om det ändå måste göras ska åtgärder vidtas så att paketen skyddas mot markfukt och mot kontakt med marken. Vid lagring mer än - dagar ska paketen vara plastemballerade... Lagring i icke färdig byggnad.... Skivorna ska lagras på ett sådant sätt att de inte utsätts för fritt vatten. Om emballaget ej täcker paketens botten får fritt vatten på bjälklaget förekomma endast under kortare tid och då endast om skivorna är lagrade på bockar eller liknande.... Uttorkningen av byggfukt från t.ex. betong måste styras. Om byggnaden är tillräckligt ventilerad är det inga problem. I tät byggnad behöver normalt styrd ventilation eller avfuktning ordnas. Se även... MONTERING AV INVÄNDIGA SKIVOR.. Byggnaden ska vara tät och torr. Det innebär att: Det ska inte läcka vatten uppifrån genom bjälklag. Det ska inte stå vatten på golvet. Det får inte regna in genom fönsteröppningar eller andra fasadöppningar. Uttorkningen av byggfukt ska ske så inte RF blir alltför hög. Generellt bör RF icke överstiga 80 %. Uppvärmning behöver normalt kombineras med avfuktning eller styrd ventilation. Om det bildas kondens på kalla ytor som t.ex. insida vindskyddsskiva är det ett tecken på att luftfuktigheten är farligt hög... Gipsskivor på väggar bör lyftas -0 mm från golvet. Detta ger en ökad säkerhet mot nedblötning av gipsskivorna om det trots allt skulle bli vatten på golvet. Observera att denna åtgärd inte skyddar eventuella träsyllar i väggen.. MONTERING AV VINDSKYDDS SKIVOR.. Lyft skivorna 0 mm från bjälklag (där så är aktuellt). Det minskar den tid under vilken skivornas kortkanter är i kontakt med vatten... Monterade vindskyddsskivor tål att exponeras för väder och vind under en begränsad period. Exponeringstiden framgår av produktblad för respektive typ av vindskyddskiva. Under gynnsamma förhållanden kan skivan sitta exponerad längre tid. I kraftigt slagregnsutsatta lägen bör kortare exponeringstid än tre månader väljas. En förutsättning är att vindskyddsskivorna har möjlighet att torka när det inte regnar... När vindskyddsskivor är monterade i kombination med ett eller flera fuktkänsliga material (t.ex. träreglar i ytterväggen, komplett vägg med isolering m.m. eller träbjälklag) måste åtgärder vidtagas under byggskedet ANVISNINGARNA HAR UTARBETATS AV EN ARBETSGRUPP INOM NORDISK GIPSSKIVEFÖRENING (JULI 0). MONTAGE INNERVÄGG HANTERING AV SKIVOR MED HÄNSYN TILL FUKT 7.0.

44 Hantering av skivor med hänsyn till fukt Anvisningar utarbetade av arbetsgrupp inom Nordisk Gipsskiveförening så att dessa material eller komponenter ej blir våta. Exempel på åtgärder: Täck in byggnaden. Täta alla anslutningar mot andra konstruktioner på ett fuktsäkert sätt. Skär ej bort vindskyddsskivorna vid fasadöppningar förrän detaljen kan göras fuktsäker... När vindskyddsskivor är monterade i kombination med enbart fuktokänsliga material (t.ex. enbart stålreglar och betong) behöver åtgärder enligt punkt. inte vidtagas... Vatten (från slagregn eller tak) får inte rinna längs ytan på vindskyddsskivorna ner i delvis monterad fasad (t.ex. skalmur med isolering i luftspalten)... Vid öppningar som används för materialtransporter bör kanterna på vindskyddsskivorna skyddas mot mekaniska skador. 7. PREFABRICERADE ELEMENT Förtillverkade element ska skyddas och monteras så att vatten inte kan tränga in i elementet och att inte ingående material blir nedblötta. På element som monterats i byggnad får vindskyddsskivorna utsättas för regn. Se även punkt.. 8. TILLFÄLLIG NEDBLÖTNING AV INVÄNDIGA SKIVOR Generellt gäller att skivor som är fuktiga eller våta har nedsatt mekanisk hållfasthet. Nedan beskrivs sätt att torka skivor som blivit tillfälligt nedblötta i måttlig omfattning. Innan torkade skivor byggs in alternativt konstruktionerna färdigställs måste man kontrollera att inte skivorna tagit skada av nedblötningen i form av t.ex. kartongsläpp, mögelangrepp eller deformationer. 8.. Skivor i paket Om paket utsatts för endast lite vatten och torkförhållandena är goda kan skivorna tillåtas torka i paketet Om paketet utsatts för mer vatten eller torkförhållandena är mindre goda måste paketet delas och skivorna torka individuellt, förvara skivorna plant. Ett sätt att torka skivorna kan vara att montera dem på en innervägg. Skivorna monteras då på väggens ena sida och endast med enkelt lag. Sedan skivorna torkat kan väggen byggas färdigt. Innan skivorna torkat har de nedsatt mekanisk hållfasthet och ska hanteras med hänsyn till detta. Spackling och ytbehandling får ej påbörjas förrän skivorna är torra Mycket våta skivor kasseras Mögelskadade skivor kasseras. 8.. Monterade skivor 8... Skivor på vägg kan torka på plats om de ges goda torkförhållanden. Det förutsätter i regel att det är skivor enbart på väggens ena sida och bara i ett lag. Väggar med skivor på båda sidor och/eller flera lag måste i regel demonteras helt eller delvis så att skivorna kan torka snabbt och man kan inspektera väggens insida. Väggar med träreglar ska alltid demonteras så att reglarna kan inspekteras. Alternativt kan de nedre delarna av gipsskivorna skäras bort om fuktskadan är begränsad dit. Notera dock att vatten kan stiga kapillärt ganska högt i en gipsskiva Skivor i tak bör demonteras. Dels för att man ska kunna inspektera utrymmet ovanför skivorna och dels därför att de ändå sannolikt kommer att behöva bytas på grund av nedböjningar orsakade av fukten i kombination med skivornas egenvikt. 8.. Mögelskadat material som träreglar, skivor, mineralull m.m. byts ut. Vidta de skyddsåtgärder som mögelskadan motiverar. 9. DRIFT OCH UNDERHÅLL 9.. Tvätta inte golv med rikligt med vatten om inte detaljer utförts för att tillåta detta (t.ex. uppvikta plastmattor mot väggar och trösklar som golvsockel och dörrfoder som ej når till golv). 9.. Se till att ventilationen är tillräcklig så att kondens på kalla ytor undviks (undantaget våtrumsanpassade utrymmen). 9.. Se till att tätskikt i våtrum inte skadas. 9.. Se till att vatten inte läcker in genom tak eller fasader. 9.. Om ett läckage eller en fuktskada har uppstått, åtgärda orsaken omedelbart. Undersök nedblötningens omfattning och sörj för snabb uttorkning. Byt fuktkänsligt material som inte kan torka ut tillräckligt snabbt för att förhindra mögelpåväxt på detta eller på material i dess närhet. Byt ut mögelskadat material. Visa respekt för hälsoriskerna med mögelskadat material. Vidta de skyddsåtgärder som motiveras av skadans art och omfattning. ANVISNINGARNA HAR UTARBETATS AV EN ARBETSGRUPP INOM NORDISK GIPSSKIVEFÖRENING (JULI 0) MONTAGE INNERVÄGG HANTERING AV SKIVOR MED HÄNSYN TILL FUKT

45 Montage innervägg Anteckningar MONTAGE INNERVÄGG KNAUF DANOGIPS

46 Montage innervägg Anteckningar MONTAGE INNERVÄGG KNAUF DANOGIPS

47 Montage av gipsskivor Gäller även Humidboard Montage av Safeboard och AQUAPANEL Indoor, se separat anvisning 8 MONTAGE INNERVÄGG MONTAGE AV GIPSSKIVOR 8.0.

48 Montage av gipsskivor Generellt Generellt vid montage av gipsskivor även Humidboard Skivor kan monteras stående (vertikalt) eller liggande (horisontellt). Stående skivor ska i det yttre skivlaget monteras oskarvade mellan golv och tak där vägghöjden understiger,0 m. Skivkanterna läggs tätt intill varandra, de skall dock inte pressas eller stötas hårt samman. Skivorna skarvas över regel. Mellanrum mellan skivorna får inte överstiga mm. Vid kortkantsskarvar skall skivkanterna vara fasade, alternativt används Surface Board med samtliga fyra kanter försänkta. För montage av Safeboard och AQUA PANEL Indoor, se separat anvisning. Montage Gipsskivorna monteras med de kartongklädda långkanterna över regel företrädelsevis kant i kant. Vid brandklassad vägg får mellanrum mellan skivorna max. vara mm. Om större mellanrum uppstår skall dessa tätas med gipsbruk, gäller alla lager. Skuren rak kant bör inte placeras mot försänkt kant. Placera företrädesvis skurna raka kanter vid golv- vägg- och hörnavslutningar. Kortkanter och skurna långkanter som skall spacklas fasas med fashyvel, kniv eller sandpaper till ett djup av - mm. Fasade skivskarvar skall monteras med - mm mellanrum för efterföljande spacklingen av skarven. Montageriktning Tandning mellan gipsskivor kan uppstå om skivorna monteras i fel riktning med hänsyn till stålreglarnas flänsar. Fasning ca x mm Kom ihåg! Innan spackling kan det vara en fördel att grunda de fasade kanterna för att förhindra kantresning. Mer information om spackling finns på samt i YBG. För att förhindra tandning, skall montage utföras enligt följande:. Reglar monteras så att flänsar pekar åt samma håll.. Gipsskivor monteras i rätt riktning (mot regelns öppning) enligt figuren. T-skarv - mm PB00 Alla kortkantskarvar skall ha stöd av reglar, T-skarv eller plåtband PB00. Vid ett lag gipsskivor underbyggs kortkantsfogen lämpligast med T-skarv. Vid två eller fler lager gips används plåtband PB00. Dilatationsfogar i innerväggar Gips är ett stabilt material med mycket små rörelser men på grund av förändringar i temperatur och luftfuktighet skall väggfält större än meter kompletteras med vertikala dilatationsfogar. Se till att både gipsskivorna och bakomliggande konstruktion bryts. Fogen mellan skivorna i yttre lagret kan fyllas med elastisk fogmassa. Hålrummet mellan reglarna kompletteras eventuellt med mineralull beroende på brand- och ljudkrav, se aktuell väggtyp. Avslutningslist J kan med fördel användas i yttre lagrets skarv. Avslutningslist J Elastisk fogmassa Beakta skruvens placering Viktigt: Vid skruvning i Multiregel MR och Akustikregel AR är det viktigt att beakta skruvlängden och skruvens placering. Om skruven är för lång eller placeras för nära upphöjningarna i regellivet kan den kortsluta regeln och därmed försämra väggens ljudreducerande förmåga. 0 mm Dilationsfog MR/AR 8.0. MONTAGE INNERVÄGG MONTAGE AV GIPSSKIVOR

49 Montage av gipsskivor Placering av skivor Skivorna kan monteras liggande eller stående på regelstommen. Skivornas kapas i rätt längd, cirka 0- mm kortare än den totala vägghöjden. A Regelfack Regelfack A Stående montage (upp till,0 meter) Vid stående montage monteras skivorna i regelns riktning, med långkanterna över regeln. Vid vägghöjd upp till,0 m bör skivorna monteras fullhöjd utan kortkantsskarvar. Vid flera lag skivor förskjuts lagen min. ett regelfack. B Stående montage (över,0 meter) Skarvning i höjdled Långkanter skarvas över regel. I det yttre skivlagret skall kortkantarna ha stöd av T-skarv eller plåtband PB00. Vid väggar med flera skivlager skall kortkantsskarvarna förskjutas min 0 mm. Inre skivlag Yttre skivlag B Inre skivlag C a T-skarv eller Bandstål PB00 Min. 0 mm Yttre skivlag Bandstål PB00 Regelfack a *Bitarna av Bandstål PB00 kan eventuellt beställas färdigkapade anpassad till skivbredd. Detta montage ger mindre spill och skapar samtidigt goda förutsättningar för en stabil vägg med förbättrade ljudoch brandegenskaper. C Stabil vägg, bra egenskaper och mindre spill Alternativt kan första lagret monteras liggande i förband med kortkantsskarv över regel. Yttersta lagret monteras stående i förband med bitar* av plåtband PB00 bak horisontella skarvar, långkanter skarvas över regel. D Regelfack D Liggande montage Vid liggande montage monteras skivorna tvärs på vertikala reglar. Alla kortkanter skall skarvas över regel. Vid flera lager skall skivorna förskjutas enligt ritning. Regelfack Liggande montage, lager Normalt är det inte nödvändigt med underlag bakom långkantsfogar tvärs underlaget, men vid brandklassade väggar med lager gips skall alla skarvar understödjas med T-kortling eller plåtband PB00. Inre skivlag Min. 0 mm Yttre skivlag MONTAGE INNERVÄGG MONTAGE AV GIPSSKIVOR 8.0.

50 Montage av gipsskivor Placering av skivor TIPS! Vid höga väggar med kortkantsskarvar används med fördel Surface Board, med samtliga fyra kanter försänkta, för att erhålla optimala förutsättningar för en slät skarvspackling. T-skarv eller Bandstål PB00 Inre skivlag Min. 0 mm Surface Board med försänkta kanter Yttre skivlag Regelfack Öppningar Skivor skall tillpassas så att skarven faller in över öppningarna. Monteras flera lager skivor, gäller denna anvisning endast det yttersta (synliga) laget skivor. Med hänsyn till spacklingsarbetet bör skarvar utföras med försänkta kartongklädda långkanter mot varandra. Min. 00 mm Yttre skivlag När fler lager gips monteras kan man med fördel använda gipsspillbitar i första skivlag, antingen som överstycken eller som understycken vid öppningar. För korrekt montage av dörröverstycke se även avsnitt Dörrar och öppningar. Spillbit över öppningar i första skivlag 8.0. MONTAGE INNERVÄGG MONTAGE AV GIPSSKIVOR

51 Montage av gipsskivor Skruvning av gipsskivor Samtliga skivlag ska fästas i regelstommen vid montage med skruv och oavsett skivtyp. För samtliga väggkonstruktioner gäller att yttersta skivlag skruvas 00 mm längs skivans kanter och 00 mm inne på skivan. För inre skivlag tillåts glesare skruvning med 00 mm längs kanter och inne på skivan. Om plywood används bakom gipsskivorna ska gipsskivorna dock alltid skruvas i regelstommen. Knauf Danogips rekommendation är att i första hand inte använda hela träbaserade skivor direkt bakom gipsskivor, använd i stället Knauf Danogips kortlingsbeslag i kombination med plywoodkortling. Vid krav på stomstabilisering kan tätare skruvavstånd erfordras. Skruvavstånd till kant Från kartongklädd kant minst 0 mm (även fasad kant). Från skuren kant minst mm. Se till att skivorna ligger an mot underlaget innan infästning, försök inte pressa skivan på plats med skruv. Det är viktigt att skruvarna skruvas in precis så långt att de kryper ner en aning i kartongen men samtidigt inte så mycket att de bryter igenom kartongen. Rätt försänkning av skruven gör det enklare för efterföljande spackling. Inskruvning görs med skruvdragare med djupjustering inställt till 0,,0 mm. Min. 0 mm Min. mm Använd rätt skruv till rätt skiva För att väggens statik- och brandegenskaper ska uppfyllas gäller skruv enligt tabellen nedan. Stomme SKRUVTABELLER FÖR KNAUF DANOGIPS REKOMMENDERADE SKRUVTYPER Multiregel MR* Akustikregel AR* Regel R Förstärkningsregel FR Träregel T Skivtyp Skruv/lag lag lag lag lag Skruv/lag lag lag lag lag Skruv/lag lag lag lag lag Classic Board Base 8 7 Base Base W 0 0 Solid Board Cresco 7 Cresco+ 8 Cresco F Secura Board Cresco** 7 Base Base W 0 Surface Board Base 8 7 Base Base W 0 0 Safeboard Cresco 7 Base Cresco F Ceiling Board Base 8 7 Base Base W 0 0 Secura Ceiling Board Cresco** 7 Base Base W 0 Plywood Mill 8 Mill+ 8 Mill 8 Humidboard.0 Base 8 7 Base Base W 0 0 Ultra Board Cresco Cresco+ Cresco F *Viktigt att beakta skruvlängden, användning av för lång skruv kan kortsluta regeln och därmed försämra väggens ljudreducerande förmåga. **Gipsskruv för hård gips typ Cresco vid stål 0, mm, annars Base. MONTAGE INNERVÄGG MONTAGE AV GIPSSKIVOR 8.0.

52 Montage av gipsskivor Skruvning av gipsskivor Skruvning vid stående montage på vertikal regel Regelavstånd s0 alt. s00 mm Innersta skivlager fästs s00 mm i alla reglar. Yttersta skivlag fästs längs kanterna s00 mm i reglarna och s00- mm i topp och bottenskenan. Inne på skivan fästs på max s00 mm i alla reglar /00 00/ Skruvning vid liggande montage Regelavstånd s0 mm eller s00 mm Innersta skivlager fästs till alla reglar med ett avstånd som motsvarar halva skivbredden. Yttersta skivlag fästs s00 mm längs kortkanterna och s00- mm i topp och bottenskenan. Inne på skivan fästs på max s00 mm i alla reglar. ½ a ½ a a 0/00 0/00 00/ Skruvning av stående skiva på liggande underlag Gälller exempelvis för insida yttervägg med tilläggsisoleringsprofiler PZ- och PU (se Montage Yttervägg ). Centrumavstånd för horisontella tilläggsisoleringsprofiler är max 00 mm vid ett lag, mm gipsskiva respektive max 00 mm för två eller flera lag, mm gipsskiva. Inre skivlag/lagret fästs till alla reglar med ett avstånd som motsvarar halva skivbredden. Yttersta skivlag fästs s00- mm i topp och bottenskenan. Inne på skivan fästs på max s00 mm i alla reglar. Om enbart ett lager gips monteras skall alla skarvar ha stöd av regel, T-skarv eller Plåtband PB ½ a a 00 00/00 00/ 8.0. MONTAGE INNERVÄGG MONTAGE AV GIPSSKIVOR

53 Montage innervägg Anteckningar MONTAGE INNERVÄGG KNAUF DANOGIPS

54 Montage innervägg Anteckningar MONTAGE INNERVÄGG KNAUF DANOGIPS

55 Limmontage System innervägg 9 MONTAGE INNERVÄGG LIMMONTAGE 9.0.

56 Limmontage Montering av gipsskivor på stål och trä Limmontage Knauf Danogips gipsskivor kan limmas på stål- eller träregelstomme med Knauf Danogips Montagelim Stål & Trä. Knauf Danogips Limssystem kan användas för alla icke-bärande innerväggar med brandkrav upp till EI 0. Allmänt Gipsskivor som limmas på stål- eller trästomme med Knauf Danogips Limsystem innebär ett snabbare montage samt en förbättrad ergonomi och arbetsmiljö. Dessutom ökar väggens stabilitet och vägghöjd. Användbara skivtyper Samtliga Knauf Danogips kartongklädda gipsskivor är godkända för montage med Knauf Danogips Montagelim Stål & Trä. Stomme Montera stålregel- eller träregelstommen på traditionellt sätt (skenor och reglar i anslutningar, skruvas eller spikas fast med max s00 mellan infästningarna). Vid ljudkrav över 0 db används skenor med polyeten och vid ljudkrav över db används även akustisk tätning med Montagelim eller Akustisk tätmassa. Reglar fästs i skena s0/s00 mm beroende av skivbredd och montageriktning. Skenor och reglar skall vara rena och torra samt fria från damm, fett och olja för att uppnå bästa resultat. Rengör vid behov med T-sprit (röd), använd inte lacknafta eller dylikt för rengöring. För att förhindra tandning av skivskarvar vid montage på stålstomme, skall montaget utföras enligt följande:. Reglar monteras så att flänsar pekar åt samma håll.. Gipsskivor monteras i riktning mot regelns öppning enligt figuren. Knauf Danogips Montagelim Stål & Trä Knauf Danogips Montagelim Stål & Trä appliceras med hand-, batteri- eller trycksluftsdriven fogspruta. Till batteridriven fogspruta och handfogspruta används den vita pipen/munstycket. Limsträngen ska vara ca - mm tjock. Lämpligt är att lägga på lim för - skivor i taget. Klipp eller skär av limförpackningen strax under manteln i ena änden, placera förpackningen i fogsprutan och placera därefter pipen på förpackningen och skär upp ett hål på - mm i pipen. Vänd fogsprutan nedåt och skaka den en gång så att limförpackningen ansluter ordentligt mot pipen, vilket minskar risken för läckage. Limmet kan läggas på upp till 0 min före skivmontaget. Kontrollera att skinnbildning inte uppstår under montaget, förändring kan ske vid olika temperaturer och RF. Limmet bör förvaras i rumstemperatur före användning. Åtgången på lim är beroende av vilken diameter som limsträngen får (bl.a. koordinationen mellan hastigheten på fogsprutan och hastigheten på montörens rörelser vid applicering av limmet). Åtgången kan uppskattningsvis beräknas till mellan och 0 m²/00 ml. Följande formel kan användas för att teoretiskt beräkna åtgången för en vägg med höjden H (m) och längden L (m) med reglar på s0 mm och 900 mm breda gipsskivor: ((H x L) x 0,0) + (0,0 x L) = åtgång i liter. Montagelimet är härdat efter timmar och gipsskiveväggen uppnår först då sina egenskaper med avseende på stabilitet, ljud och brand. Limmet skall förvaras frostfritt. Lämplig appliceringstemperatur är minst + 0 C. Limmet går dock att applicera ned till lägst - C vid omedelbart montage av skivan. Dock bör limmet då hålla rumstemperatur. Limmets hållbarhet är ca månader. Limhantering Limrester tvättas bort med tvål och vatten. Fogsprutan bör rengöras efter användning. Tips! För att undvika härdning av limmet i fogsprutans pipa vid kortare avbrott i montagearbetet (upp till ca ett dygn) gör du så här: Fyll en hink med ca - cm vatten, placera fogsprutan i hinken med pipen nedåt i vattnet. Kontrollera så att mängden vatten är ok, endast halva pipen skall täckas med vatten MONTAGE INNERVÄGG LIMMONTAGE

57 Limmontage Montering av gipsskivor på stål och trä Limning Applicera lim på reglar och skenor enligt figuren. På skenor och reglar utan skivskarv görs limsträngen rak. På regel där gipsskivorna skarvas görs limsträngen vågig (ca 00 mm mellan vågtoppar) alternativt utförs limningen med två raka vertikala strängar (vågig limsträng medför snabbare applicering och lägre limåtgång). Rak limsträng Vågig limsträng vid skivskarv Rak limsträng Första laget gipsskivor Applicera lim på reglar och skenor enligt fig.. Börja montera gipsskiva mot stommen med skivkant på den första raka limsträngen vid väggstart, nästa skarv läggs en vågig limsträng på. Skivorna monteras i riktning mot reglarnas profilöppningar. MONTAGE INNERVÄGG LIMMONTAGE 9.0.

58 Limmontage Montering av gipsskivor på stål och trä Fäst första skivlag med gipsskruv enligt följande: st skruv på s0 mm i golvskena skruv på s0 mm i takskena Skruv s900 mm (h) i varje regel* 0 0 Skruvlängd för mm skiva vid skivlag eller som första skivlag vid dubbla skivlag: Stålstomme: skruvlängd min. mm Trästomme: skruvlängd min. mm h Vågig limsträng vid skivskarv *För vägghöjd upp till,7 m uppfyller 9 skruv/ skiva ( skruv i golvskena / skruv i takskena / skruv på ca halva vägghöjden) systemets brandkrav på upp till EI 0. Knauf Danogips rekommenderar dock skruv framför 9 skruv för att minska risken för eventuell utböjning av skiva. h Andra laget gipsskivor Andra lagets gipsskivor monteras så att skivskarvarna förskjuts i förhållande till första laget. Applicera lim direkt på första lagets gipsskivor, gör en vågig limsträng vid skarvarna i andra laget och gör en rak limsträng något förskjuten från centrum på andra lagets skivor, se figur. Observera att limsträngen inte ska läggas i skivans försänkning, lägg den några mm in på skivan från försänkningen. Vågig limsträng vid skivskarv h Fäst skivorna med gipsskruv för två lag (minst mm lång för stålstomme och minst mm lång för trästomme) och enligt följande: st i golvskena st takskena st med start 0 mm (h/) räknat från golv och sedan per 900 mm uppåt på reglarna, se figur. Rak limsträng placeras vid försänkningen h h/ Anm. Genom att fästa skruvarna fördelade enligt ovan minskas risken för eventuella utböjningar (tandning) av skivorna MONTAGE INNERVÄGG LIMMONTAGE

59 Montage innervägg Anteckningar MONTAGE INNERVÄGG KNAUF DANOGIPS

60 Montage innervägg Anteckningar MONTAGE INNERVÄGG KNAUF DANOGIPS

61 Limmontage befintliga väggar Renovering av inomhusväggar 0 MONTAGE INNERVÄGG LIMMONTAGE BEFINTLIGA VÄGGAR 0.0.

62 Limmontage befintliga väggar Renovering av inomhusväggar Renovering inomhus Om befintliga väggar bestående av t.ex. betong, tegel, lättbetong och liknande ska kläs in med gipsskivor utan föregående regling kan detta göras med monteringsgipsbruk Perlfix. Perlfix monteringsgipsbruk Snabbhärdande montagebruk som också kan användas som spackel och fungerar utmärkt till både, Classic Board och, mm Reno Board. Bruket appliceras i tjocklek från mm upp till ca mm på underlaget. Underlag Underlaget bör vara rent och fast. Nygjuten fuktig betong eller fuktiga tegelytor är inte lämpliga underlag för Perlfix. Större ojämnheter bör tas bort. Blanka icke sugande ytor förbehandlas med Betokontakt. Starkt sugande underlag förbehandlas med Knauf Danogips Primer Gul, utspädd :. Installationer av exempelvis eldosor m.m. bör monteras innan skivmontaget. Blandning Torrbruket blandas med rent vatten. Häll först vattnet i en hink, strö i torrbruket och blanda med hjälp av en motordriven visp, tills en smidig konsistens erhålls. Till kg Perlfix går det ca, liter vatten. Bearbetningstiden är ca. en halvtimme, beroende på temperatur, ventilation och relativ luftfuktighet. Tänk på att använda rena hinkar och verktyg, rester från tidigare Perlfix finns i kg säckar. blandningar, förkortar öppentiden väsentligt. Skivskarv Applicering av Perlfix Lägg skivorna på ett plant underlag med baksidan uppåt. Perlfixet appliceras på skivornas baksida med t.ex. en murslev. Gör klar en skiva åt gången. Lägg en sträng Perlfix längs skivans långkanter, i övrigt klickar med ca 00-0 mm avstånd vid mm skiva, och ca 00 mm vid mm skiva. Vid större ursparningar läggs en sträng Perlfix runt hela kanten MONTAGE INNERVÄGG LIMMONTAGE BEFINTLIGA VÄGGAR

63 Limmontage befintliga väggar Renovering av inomhusväggar Skivskarv Ojämna underlag På mycket ojämna underlag kan det vara en fördel att montera remsor av gips innan gipsskivorna monteras. Gipsremsorna monteras med ett centrumavstånd på max 00 mm vid mm skiva och max 00 mm vid mm skiva. Efteråt limmas gipsskivorna mot remsorna med hjälp av monteringsgipsbruk eller montagelim. Vid jämnare underlag kan Perlfix appliceras på baksidan av skivorna med den släta sidan av en bredtandad spackel, som därefter vänds och trycks genom brukslagret. Underlagets jämnhet bestämmer vilken tandstorlek som skall väljas, normalt -0 mm. MONTAGE INNERVÄGG LIMMONTAGE BEFINTLIGA VÄGGAR 0.0.

64 Limmontage befintliga väggar Renovering av inomhusväggar Montering av gipsskiva Montaget går lättare om skivorna är ca 0 mm kortare än vägghöjden. Gipsskivor bör inte stå direkt på golvet och aldrig på betonggolv. För att undvika detta utplaceras gipsskivebitar eller dylikt som skivorna kan stå på till dess härdningen är klar, vilket tar ca ett dygn. Sätt upp en skiva åt gången och knacka den på plats. Skivorna fixeras mot underlaget med skivhållare. Tryck upp mot taket och fixera fast med trälist eller kilar, tills bruket har härdat. Slå försiktigt skivorna på plats med en gummihammare. Kontrollera löpande att skivorna står i lod och livar med varandra. Efterjustering görs efter några minuter, använd en rätskiva. Arbetstemperatur/-klimat: Rums- och underlagstemperaturen bör ej underskrida +0 C. Anmärkning! Var uppmärksam på att ljudisoleringen kan försämras på grund av den smala luftspalt som uppstår mellan ojämna underlag och gipsskivan, resonanser kan framkomma MONTAGE INNERVÄGG LIMMONTAGE BEFINTLIGA VÄGGAR

65 Montage innervägg Anteckningar MONTAGE INNERVÄGG KNAUF DANOGIPS

66 Montage innervägg Anteckningar MONTAGE INNERVÄGG KNAUF DANOGIPS

67 Funktionsväggar Montage av Knauf Danogips Safeboard. MONTAGE INNERVÄGG FUNKTIONSVÄGGAR SAFEBOARD..

68 Funktionsväggar Montage av Knauf Danogips Safeboard Egenskaper, hantering och behandling Safeboard Kartongklädd gipsskiva som är lämpad för alla rum som behöver utföras med strålavskärmning för att skydda personer utanför röntgenrummet. Exempel: Tandläkarmottagningar, veterinärkliniker, sjukhus eller vårdföretag. Hantering Skivorna hanteras och bearbetas likt vanliga kartongklädda gipsskivor Se Hantering av kartongklädda gipsskivor Montage Safeboard har skivformat x 00 mm som standard, vilket innebär att vid regelstomme på centrumavstånd s0 mm monteras skivorna tvärs stommen (liggande montage). Längden på skivorna tillpassas så att alla kortkanter får underlag. Kortkantsfogar ska alltid förskjutas. Skivorna ska alltså monteras med dessa fogar i förband. När flera lag skivor ska monteras ska alltid fogarna förskjutas från skivlag till skivlag. Detta gäller både långkantsoch kortkantsfogar. Skivskarvar Alla skivskarvar av Safeboard ska spacklas med Safeboard spackel för att skydda mot röntgen strålning. Detta gäller oberoende av var i skivkonstruktionen som skivorna är placerade, det vill säga även undre skivlag ska vara spacklade. Kortkanter och tillpassade kanter för Safeboard ska fasas. I övrigt hänvisas till produktblad för Safeboard spackel. Ytbehandling Safeboard har halvrunda långkanter vilket kräver bredspackling vid högre krav på ytsläthet. Därför rekommenderas att montera ett yttre skivlag med antingen Classic Board, Reno Board eller Solid Board beroende på styrkebehovet. Dessa skivor har försänkta långkanter och skall således ytbehandlas enligt Knaufs generella anvisningar. Skruvmontage Skruv för hårdgips (Cresco) används och med tillräckligt tryck med låg has tig het för att säkerställa infästningen. Skivorna skall alltid ligga an mot underlaget. Försök inte pressa dem på plats med hjälp av skruven. Avstånd till kartongklädd kant skall vara 0- mm samt till icke-kartongklädd kant -0 mm. Inskruvning görs med elskruvdragare, försänk skruven 0,-,0 mm. SKRUVAVSTÅND FÖR SAFEBOARD (VÄGG) Skruvavstånd (mm) liggande montage, regelavstånd s0 mm Inre skiva/skivor Yttre skiva Inne på skivan Längs skivans kanter Inne på skivan Längs skivans kanter Minst skruv per regel (00) Minst skruv per regel (00) dock vid anslutning till golv, vägg och tak Minst skruv per regel () Yttre lager gips för ytbehandling (Classic Board, Reno Board eller Solid Board) skruvas enligt ordinära anvisningar s00 inne på skivan och s00 längs kanterna... MONTAGE INNERVÄGG FUNKTIONSVÄGGAR SAFEBOARD

69 Funktionsväggar Montage av Knauf Danogips Safeboard Uppbyggnad av vägg med blyekvivalens,0 mm EXEMPEL PÅ UPPBYGGNAD AV VÄGG MED BLYEKVIVALENS PÅ MINST,0 MM Skivor totalt Blyekvivalens beroende på strålningsintensitet Safeboard Ytskiva ,,,,,0 För dimensionering av blyekvivalens för Safeboard, hänvisas till projekteringsanvisning eller Knauf Danogips Manual. För ytterligare information om vägghöjd, ljud och brandkrav för respektive vägg hänvisas till väggtypöversikt på S S S S: Safeboard spackel Anslutning mot andra byggnadsdelar Anslutningar av Safeboard skivor till andra byggnadsdelar såsom tak, golv, väggar etc. ska utföras med tätning med Safeboard spackel. S S S S: Safeboard spackel Skruvavstånd enligt tabell Anslutning till gipsvägg Anslutningar mellan Safeboard-skivorna tätas med Safeboard spackel. S S S S S: Safeboard spackel Anslutning mot dörrkarm Godkänd dörrkonstruktion enligt anvisningar från dörrleverantör. Safe boardskivans anslutning mot karm tätas med Safeboard spackel. L: 80 mm D: 8 mm Strålskyddskapsel bakom eldosa Strålskyddskap sel av bly monterad bakom eldosa. Bly kapseln kan täcka upp till st eldosor. Kapseln fästs i gips skivorna med st gipsskruv. S S: Safeboard spackel Hörn 90 Anslutningar mellan Safeboard-skivorna tätas med Safeboard spackel. MONTAGE INNERVÄGG FUNKTIONSVÄGGAR SAFEBOARD..

70 Funktionsväggar Montage av Knauf Danogips Safeboard Uppbyggnad av vägg med blyekvivalens,0 mm EXEMPEL PÅ UPPBYGGNAD AV VÄGG MED BLYEKVIVALENS PÅ MINST,0 MM Skivor totalt Blyekvivalens beroende på strålningsintensitet Safeboard Ytskiva ,,9,8,8,0 För dimensionering av blyekvivalens för Safeboard, hänvisas till projekteringsanvisning. För ytterligare information om vägghöjd, ljud och brandkrav för respektive vägg hänvisas till väggtypöversikt på S S S S: Safeboard spackel Anslutning mot andra byggnadsdelar Anslutningar av Safeboard skivor till andra byggnadsdelar såsom tak, golv, väggar etc. ska utföras med tätning med Safeboard spackel. S S S S S: Safeboard spackel Skruvavstånd enligt tabell Anslutning till gipsvägg Anslutningar mellan Safeboard-skivorna tätas med Safeboard spackel. S S S S S S: Safeboard spackel Anslutning mot dörrkarm Godkänd dörrkonstruktion enligt anvisningar från dörrleverantör. Safe boardskivans anslutning mot karm tätas med Safeboard spackel. L: 80 mm D: 8 mm Strålskyddskapsel bak eldosor Strålskyddskap sel av bly monterad bak eldosa. Bly kapseln kan täcka upp till st eldosor. Kapseln fästs i gipsskivorna med st gipsskruv. S S S: Safeboard spackel Hörn 90 Anslutningar mellan Safeboard-skivorna tätas med Safeboard spackel... MONTAGE INNERVÄGG FUNKTIONSVÄGGAR SAFEBOARD

71 Funktionsväggar Montage av Knauf Danogips Safeboard Installationer och genomföringar Installationer i Safeboard-väggar Om inte strålskyddskapsel av bly används monteras extra Safeboardskivor bak installationerna i regelfackets bredd enligt nedanstående skiss. Extra Safeboard-skivor i regelfack med installationer Horisontellt snitt A A Min. 00 mm Extra Safeboardskivor bakom installationer A A Min. 00 mm Viktigt att de extra Safeboard-skivorna monteras tätt till golv oberoende av installationsplacering i höjdled. Viktigt att de extra skivorna motsvarar den tjocklek som försvinner vid håltagningen (i detta fall skivor). Genomföringar Genomföringar i väggkonstruktionen ska normalt utföras på vägghöjd över, m. Om primärstrålningen riktas högre upp på väggen än, m ska genomföringar utföras högre upp. Säkring av genomföringen kan utföras enligt illustrationen. Väggsnitt Safeboard Safeboard Hålrum i vägg fylls med mineralull beroende på ljudkrav MONTAGE INNERVÄGG FUNKTIONSVÄGGAR SAFEBOARD..

72 Montage innervägg Anteckningar MONTAGE INNERVÄGG KNAUF DANOGIPS

73 Funktionsväggar Montage av inbrottsskydd. MONTAGE INNERVÄGG FUNKTIONSVÄGGAR INBROTTSSKYDD..

74 Funktionsväggar Montage av väggar med mekaniskt inbrottsskydd Svenska Stöldskyddsföreningen redovisar i SSF 00: exempel på konstruktionsprinciper för att uppnå skyddsklasserna, och. I många fall måste dock inbrottsskyddet dimensioneras för det specifika objektet och i samråd med försäkringsbolaget. Observera att vid utförande av vägg med mekaniskt inbrottsskydd är det viktigt att väggen ansluter tätt till bärande golv och takbjälklag och inte till exempelvis ett nedpendlat undertak då det finns risk för att utrymmet mellan undertaket och väggen används som krypväg vid inbrottsförsök. Vid höga väggar skall stålplåten monteras till en höjd på min. meter enligt SSF 00:. Stålplåten monteras på väggens insida då det starkaste skiktet i konstruktionen skall vara innerst mot lokalen (inbrottsskyddet långt från angriparen). Knauf Danogips redovisar två väggtyper som uppfyller kraven för skyddsklass och enligt provningsstandard SSF 07:. För andra varianter och skyddsklassar hänvisas till SSF... MONTAGE INNERVÄGG FUNKTIONSVÄGGAR INBROTTSSKYDD

75 Funktionsväggar Montage av SP-godkända väggar med mekaniskt inbrottsskydd Väggtyp: E MR 70/70 IIFe/II M0. Godkännande rapport P077 Plåten kläms fast mellan skena och regel SKP 70/90 00 SKP 70/90 MR 70 s mm Inbrottsplåt Inre skivlag Yttre skivlag Horisontell plåtskarv med 0 mm överlapp Min. 0 mm SKP 70/90 00 Plåten kläms fast mellan skena och regel 00 Skena för golv, tak och anslutningar SKP 70/90 fästs till underlaget på max. s00 mm. Beroende på underlaget används t.ex. skjutspik, spikplugg, skruvplugg eller expander. Se även avsnitt Montage av skenor. Multi regel MR 70 monteras s mm. På ena sidan stommen monteras inbrottsplåt IBPH,0 mm. Plåten kläms fast mellan skena och regel vid både golv, vägg och takanslutningar och fästs med skruv B08 s00 mm. Vid vertikala anslutningar kompletteras med extra Multiregel MR 70 för att säkerställa låsningen, se bild t.h. Inbrottsplåten skarvas kant i kant över regel och fästs till stommen med skruv B08 s00 mm längs kanterna och s00 mm i fält. Horisontella skarvar omlottläggs min. 0 mm och fästs med montageskruv B08 s00 mm. På båda väggsidorna monteras st, mm Solid Board med skruv för hård gipsskiva. Första lagret, mm Solid Board fästs med skruv Cresco max s00 mm. Andra lagret, mm Solid Board fästs med skruv Cresco max s00 mm längs ytterkanter och s00 mm inne på skivan. Väggregel VÄGGBESKRIVNING Väggtyp: E MR 70/70 IIFe/II M0 Multiregel MR 70 s mm Skena för golv, tak och anslutningar Skena SKP 70/90 Inbrottsplåt sida Skruv för inbrottsplåt Skivlag och (båda sidor väggen) Skruv för skivlag (inre lagret) Skruv för skivlag (yttre lagret) IBPH,0 mm B08 s00 mm, mm Solid Board Cresco s00 mm Cresco s00/s00 mm Mot anslutande vertikala öppningar kläms plåten mellan skena SKP 70/90 och en extra instoppad Multiregel MR 70. MONTAGE INNERVÄGG FUNKTIONSVÄGGAR INBROTTSSKYDD..

76 Funktionsväggar Montage av SP-godkända väggar med mekaniskt inbrottsskydd Väggtyp: E FR 70/70 AAFe/AA M0. Godkännande rapport P077-0 FSKP 70/0 00 FR 70 s mm 00 Inbrottsplåt Inre skivlag Yttre skivlag Horisontell plåtskarv med 0 mm överlapp Min. 0 mm Plåten kläms fast mellan skena och regel (enbart mot golv) 00 Skena för golv, tak och anslutningar FSKP 70/0 fästs till underlaget på max. s00 mm. Beroende på underlaget används t.ex. skjutspik, spikplugg, skruvplugg eller expander. Se även avsnitt Montage av skenor. Förstärkningsregel FR 70 monteras s mm. På en sida monteras inbrottsplåt IBPH,0 mm som skarvas kant i kant över regel och fästs till stommen med skruv B08 s00 mm längs kanterna och s00 mm i fält. Stålplåten kläms fast mellan golvskena och regel i väggens nederkant och låses fast med skruv B08 s00 mm. Horisontella skarvar omlottläggs min. 0 mm och fästs med montageskruv B08 s00 mm. På båda väggsidorna monteras st, mm Classic Board med gipsskruv med borrspets Base+. Första lagret, mm Classic Classic Board fästs med skruv Base+ max s00 mm. Väggregel VÄGGBESKRIVNING Väggtyp: E MR 70/70 IIFe/II M0 Förstärkningsregel FR 70 s mm Skena för golv, tak och anslutningar Förstärkningsskena FSKP 70/0 Inbrottsplåt sida Skruv för inbrottsplåt Skivlag och (båda sidor väggen) Skruv för skivlag (inre lagret) Skruv för skivlag (yttre lagret) IBPH,0 mm B08 s00 mm, mm Classic Board Base+ s00 mm Base+ 0 s00/s00 mm Andra lagret, mm Classic Board fästs med skruv Base+ 0 max s00 mm längs ytterkanter och s00 mm inne på skivan... MONTAGE INNERVÄGG FUNKTIONSVÄGGAR INBROTTSSKYDD

77 Montage innervägg Anteckningar MONTAGE INNERVÄGG KNAUF DANOGIPS

78 Montage innervägg Anteckningar MONTAGE INNERVÄGG KNAUF DANOGIPS

79 Funktionsväggar Montage av AQUAPANEL Indoor. MONTAGE INNERVÄGG FUNKTIONSVÄGGAR AQUAPANEL INDOOR..

80 Funktionsväggar Montage av AQUAPANEL Indoor Bearbetning av skivor Se kapitel, Hantering av skivor under avsnittet om AQUAPANEL cementbaserade skivor. Regelstomme Regelstommen kan vara av stål eller trä. För bästa resultat rekommenderas Knauf Danogips stålreglar eftersom dessa inte rör sig eller vrids på grund av krympning eller fuktangrepp. Regelstomme i våtrum Stålregelstomme Vid kaklade konstruktioner rekommenderas alltid minst 70 mm stålregelstomme. Om mm regelstomme används bör denna utföras med Förstärkningsregel FR. Stålregelstommen monteras enligt anvisningar i kapitel och Montage av Skenor och Reglar. Träregelstomme Träregelkonstruktioner är tillåtna enligt Byggkeramikrådet (BKR) och Svensk våtrumskontroll (GVK) men Knauf Danogips rekommenderar att i första hand använda stålregelstomme på grund av risken för rörelser i konstruktionen. Om träreglar ska användas bör dimensionen vara minst x70 mm. I väggar mellan våtutrymmen bör dock träregelstomme helt undvikas p.g.a. risken för mikrobiell påväxt. Kortlingar av massivträ eller träbaserade skivor kan dock användas för infästning. Skivor Skivorna monteras liggande mot regelstomme max s00 mm eller stående mot regelstommen max s0 mm. Skivorna monteras i ett eller flera skivlag och uppfyller även vid skivlag och regelstomme s00 mm branschregler för våtrum och med beklädnad med kakel. Vid schaktväggar ska dock alltid konstruktion utföras med minst dubbla skivlag. Väg in skivorna! Liggande montage, regelstomme s00 mm. Skiva: 900 x 00, 900 x 00. Stående montage, regelstomme s0 mm. Skiva: 900 x 00, 900 x 00 eller 900 x MONTAGE INNERVÄGG FUNKTIONSVÄGGAR AQUAPANEL INDOOR

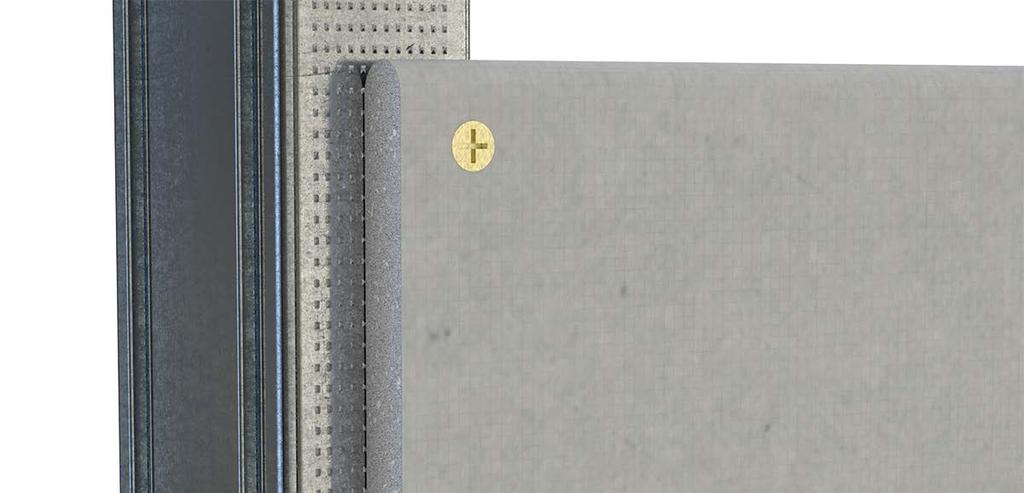

81 Funktionsväggar Montage av AQUAPANEL Indoor Stomme SKRUVTABELLER FÖR KNAUF DANOGIPS REKOMMENDERADE SKRUVTYPER Multiregel MR* Akustikregel AR* Regel R Förstärkningsregel FR Träregel T Skivtyp Skruv/lag lag lag lag Skruv/lag lag lag Skruv/lag lag lag AQUAPANEL Indoor Maxiskruv 9 Maxiskruv med borrspets 9 Maxiskruv 9 *Viktigt att beakta skruvlängden, användning av för lång skruv kan kortsluta regeln och därmed försämra väggens ljudreducerande förmåga. mm från kant mm från kant 0 mm Se till att skivornas överkanter är vågräta och att skarvarna placeras mitt på reglarnas flänsar, använd vattenpass. Skivorna fästs med AQUAPANEL Maxiskruv. Skivornas framsida (slät sida med text) skall vara vänd in mot rummet. Skivan skall ligga an mot underlaget vid fastsättning. Pressa den inte på plats. Skruvavstånd längs skivans kanter samt inne på skivan max. s0 mm. Skruvavstånd till skivkant mm. Skivorna skall förskjutas så att det inte uppstår kryss mellan långkanter och kortkanter. Skruven försänks så att skruvhuvudet ligger plant med skivans yta. Kort- och långkanstskarvar mellan skivor skall limmas med AQUAPANEL Indoor Foglim För att säkerställa god vidhäftning skall skivkanter rengörs före limning. Använd pensel eller borste som fuktats i rent vatten. Applicera AQUAPANEL Foglim på skivans lång- och kortkanter som skall ansluta till nästa skiva. Limmet skall appliceras i en obruten sträng. Limmängden skall vara så stor att den trycks ut ur fogen när nästa skiva monteras. Tryck fast nästa skiva ordentligt i limsträngen och fäst sedan med skruv till regelstommen. MONTAGE INNERVÄGG FUNKTIONSVÄGGAR AQUAPANEL INDOOR..

82 Funktionsväggar Montage av AQUAPANEL Indoor I konstruktioner där tätskikt av duk/folie/matta ska användas är det endast nödvändigt att limma skarvar som inte är understödda. Därtill gäller att skall enbart våtrumsmatta användas (ingen kakelbeklädnad) skall väggens alla skarvar först spacklas med Fogspackel Vit för ett efterföljande heltäckande lager tunnputs. Se avsnitt Alternativt montage på nästa sida.. Observera! Applicering av lim skall göras innan nästas skiva monteras. Överflödigt lim tas bort efter det att limmet har härdat. Montage av efterföljande skivor Min. 00 mm Liggande montage Montera efterföljande skivor och säkerställ att dessa är korrekt riktade horisontellt och vertikalt. För att undvika krysskarvar skall efterföljande rader förskjutas minst ett regelfack (förband). Skivorna fästs till stommen med Maxiskruv, överflödigt lim avlägsnas efter härdning. Skarvar längs golv, vägg och tak kompletteras med elastisk fogmassa. Stående montage Montera efterföljande skivor och säkerställ att dessa är korrekt riktade horisontellt och vertikalt. Vid höga väggar eller mindre format på skivor får start- och slutbiten inte vara mindre än 00 mm på höjden. Även här monteras skivorna i förband så krysskarvar inte förekommer. Skivorna fästs till stommen med Maxiskruv, överflödigt lim avlägsnas efter härdning. Rörelsefogar i konstruktion med limmade skarvar utförs med maximalt intervall på 7, meter... MONTAGE INNERVÄGG FUNKTIONSVÄGGAR AQUAPANEL INDOOR

83 Funktionsväggar Montage av AQUAPANEL Indoor Alternativt montage AQUAPANEL Indoor Fogspackel och tunnputs vit med Fogremsa (0 cm). Om väggen skall tunnputsas skall skivorna monteras med ett mellanrum på - mm för efterföljande skarvspackling. AQUAPANEL Indoor Foglim skall inte användas. Använd distansklotsar för att hålla - mm mellanrum mellan skivorna. Skruven placeras min mm från kant. Samtliga fogar spacklas med AQUA PANEL Indoor Fogspackel/Tunnputs vit. Rörelsefogar i konstruktion med spacklade skarvar utförs med maximalt intervall på meter. Bädda in AQUAPANEL fogremsa (0 cm) över samtliga fogar och täck med ett tunt lager AQUAPANEL Indoor Fogspackel/Tunnputs vit. Konditionering och förbehandling av AQUAPANEL Indoor innan ytbehandling inkl. plattsättning Innan ytbehandling med puts eller plattsättning ska skivorna konditioneras (anpassas till den temperatur och luftfuktighet som gäller för det aktuella utrymmet). Beroende på temperatur och relativ luftfuktighet kan det ta några dygn innan skivan är lämplig för ytbehandling. Okulär vägledning är att en torr skiva är ljusgrå medan en blöt skiva är mörkgrå. Skivor ska primas med AQUAPANEL Indoor Primer innan ytbehandling. Temperaturen ska vara minst + C vid primning. Mer information finns att tillgå i skriften Ytbehandling av AQUAPANEL Indoor. MONTAGE INNERVÄGG FUNKTIONSVÄGGAR AQUAPANEL INDOOR..

84 Funktionsväggar Montage av AQUAPANEL Indoor Böjda väggar AQUAPANEL Indoor kan enkelt böjas. Använd Knauf Danogips uppklippta skenor SK0/0 eller böjbara skenor UEF 70/0 eller 9/0. Montera skenorna med önskad radie och fäst regeln i skenan. Maximalt regelavstånd s00 mm. Tips! Innan skivan monteras ska den förböjas. Detta görs lättast genom att fixera ena änden samtidigt som man böjer skivan fram och tillbaka med andra änden. På så sätt bryts skivans kärna och blir därmed flexibel och kan böjas till önskad radie. De fina sprickor som uppstår påverkar inte skivans egenskaper. Konkav form, konvex form t Max s00 mm radie r α framsida t α radie r framsida 900 mm 00 mm Skivtjocklek Böjradie för AQUAPANEL Cementskiva Indoor t Bredd 900 mm, 00 mm, mm 000 mm Böjutförande L Vinkel α 90 Alla vinklar upp till α mm 00 mm 900 mm 00 mm Radie 000 mm.. MONTAGE INNERVÄGG FUNKTIONSVÄGGAR AQUAPANEL INDOOR

85 Montage innervägg Anteckningar MONTAGE INNERVÄGG KNAUF DANOGIPS

86 Montage innervägg Anteckningar MONTAGE INNERVÄGG KNAUF DANOGIPS

87 Böjda gipsskivor System innervägg MONTAGE INNERVÄGG BÖJDA GIPSSKIVOR.0.

88 Böjda gipsskivor Montage av skenor och reglar Böjning av gipsskivor Böjda vägg- och takkonstruktioner utförs med standardgipsskivor, som antigen böjs direkt på byggplatsen eller levereras som fabriksböjda element. Montaget gäller väggar, men samma metod kan användas till innertak, pelare m.m. Vid mycket små radier rekommenderas fabriksböjda element, Curvex, för bästa resultat. Dessa kan erhållas ända ner till 00 mm radie. Curvex Centrum Färdig skena, UEF Sk 0/0 eller H0/0 Montage av skenor Märk ut placeringen av utvändig radie på golv och tak. Placera därefter ut skenorna. Golv- och takskena görs enkelt med UEF färdig skena. Alternativt används vinkelprofiler, antingen den uppklippta SK 0/0 eller H0/0 som klipps enligt tabellen nedan. Börja med att montera den yttre profilen, använd aktuell regel som avståndsmarkering för placering av inre profil. Skenorna skruvas, spikas eller skjuts fast var 0 00 mm (gäller samtliga alternativ). REGELAVSTÅND OCH EV. UPPKLIPPNING AV SKENFLÄNSAR* Regelavstånd (mm), mm Reno Board, mm Classic Board Radie förböjd ej förböjd förböjd ej förböjd Skena klippt per > 00 mm 00 mm 00 mm 00 mm 00 mm 0 mm mm 00 mm 00 mm 00 mm 00 mm 0 mm mm 00 mm 0 mm 00 mm 0 mm 0 mm mm 00 mm 0 mm 00 mm 0 mm 0 mm mm 00 mm 0 mm 00 mm 0 mm mm 00 mm 0 mm 00 mm 0 mm mm 00 mm 00 mm 00 mm 0 mm mm 0 mm mm mm 0 mm mm *Alt. används färdigböjda skenor typ UEF eller SK0/0.0. MONTAGE INNERVÄGG BÖJDA GIPSSKIVOR

89 Böjda gipsskivor Montage av skenor och reglar Montage av reglar Denna anvisning är förbehållen montage på stålreglar, men träreglar kan användas på samma sätt. Regelavstånden beror på bågens radie och om man skall montera skivor som är förböjda eller inte, se tabellen. Stålreglarna fästs i båda sidor till golvoch takskenan med profilskruv avsedd för ändamålet. Om skivorna skall bockas direkt mot stommen måste komplettering göras med plåtband PB 00 på ungefär halva regelhöjden för att stabilisera underlaget. Plåtband PB00 Regelavstånd enligt tabell Min. 00 mm Vid stående montage av böjda gipsväggar kompletteras med extra reglar vid skivskarvar för att jämna ut skillnaden på båglängden mellan väggens ut- och invändiga sida, alternativt kan skivorna kapas till. Exempel på placering av reglar vid prefabricerade element är vägg med runt hörn eller vägg med kvartcirkel. Bågens raka anslutningsdel skall vara minst 00 mm. MONTAGE INNERVÄGG BÖJDA GIPSSKIVOR.0.

90 Böjda gipsskivor Fuktning av skivor Fuktiga skivor är lättare att böja än torra. När skivorna har torkat behåller de den nya formen., mm Classic Board kan böjas ner till en radie av 00 mm utan fuktning och ner till 000 mm vid fuktning samt försiktig hantering. Vid mindre radier bör, mm Reno Board användas, denna kan utan fuktning böjas ner till en radie av 00 mm och vid fuktning ner till 00 mm. Vid mindre radier måste skivorna förbockas över mall innan de monteras, se tabell. Tvärböjd Längsböjd Det är något lättare att böja skivorna på tvären än på längden. Vid mindre radier är vertikalt skivmontage lättare, men det kan vara svårt att få vertikala skarvar jämna om inte skivorna förbockas. Horisontellt montage gör det lättare att spackla skarvarna, och är bäst vid större radier. Vertikal Horisontell Fuktning av skivor Även om det är möjligt att böja torra skivor i stora radier direkt mot stommen bör kärnan vara fuktig. Skivorna bör därför lagras några dagar i ett rum med relativt hög fuktighet före monteringen. I de allra flesta fall är det dock nödvändigt att fukta skivorna, och detta gäller alltid för skivor som skall förböjas. Se tabellen. REKOMMENDATIONER FÖR FUKTNING OCH FÖRBÖJNING AV GIPSSKIVOR, mm Reno Board, mm Classic Board Fuktad Torr Fuktad Torr Radie (mm) Tvärböjd Längsböjd Tvärböjd Längsböjd Tvärböjd Längsböjd Tvärböjd Längsböjd X X X X X X X X X X X Lätt att böja och montera. Möjlig att böja. Montage ska utföras med försiktighet. Inte möjligt/aktuellt att böja. (Vid 00> r>00 mm rekommenderas Curvex.) 0 = Förböjning rekommenderas. X = Förböjning är nödvändigt..0. MONTAGE INNERVÄGG BÖJDA GIPSSKIVOR

91 Böjda gipsskivor Böjning av skivor Applicera vatten om båda sidor av skivan. Använd t.ex. en roller eller svamp. Vattnet ska tillåtas att dra in i skivorna i minimum en halvtimme. Packa gärna skivorna in i plast för att bibehålla fukten. Om stora mängder gipsskivor skall förbockas kan det underlätta om man tillverkar en balja med läkt och plast där skivorna doppas i. Efteråt packas de in i plast. De fuktiga gipsskivorna kan formas/böjas flera timmar senare. Fuktiga skivor hanteras med försiktighet. För att minska risken för mögelpåväxt under processen bör skivorna snabbt torkas efter att önskad radie har uppnåtts. Säkerställ god ventilation med stort luftombyte och relativ hög temperatur. Skivorna kan med fördel förbockas och torkas i god tid innan montage. Tips! Använd lite tvål (diskmedel) i vattnet för att bryta ytspänningen. Det gör att kartongen absorberar vattnet och skivan mjukgörs snabbare. Förbockning utan mall Om längden som skall böjas bara är en del av skivan kan arbetet göras utan mall. Metoden är bäst för skivor som skall monteras horisontellt. Ställ upp den fuktade skivan mot en vägg och tryck försiktigt på den övre delen tills rätt böjning uppnåtts. Säkra golvänden så att skivan inte glider. Räkna med minst en timmes torktid innan skivan kan monteras. Metoden böjning mot vägg utan mall passar bäst för liggande montage. Förbockning av skivor över mall Mallen skall ha samma radie som den aktuella bågen. Stommen görs av plywood, spånskiva eller liknande med ett avstånd på max 00 mm och inklädnaden görs av plywood eller smal läkt. Fäst den fuktade skivan vid mallens ena sida med hjälp av läkt, t.ex. 0 x 00 mm som spänns fast med skruvtvingar. Tryck gipsskivan försiktigt mot mallen med hjälp av en annan läkt. Börja på den fixerade sidan och dra läkten långsamt över skivan. Fäst den sedan i den andra änden av mallen med läkt och skruvtvingar. Om man skall använda två lag skivor till en och samma båge kan man bocka två skivor åt gången. Innan de färdigböjda skivorna monteras eller eventuellt lagras skall de torka på mallen i ca timmar. Säkerställ god ventilation med stort luftombyte och relativt hög temperatur. Torktiden kan minskas något med hjälp av varmluftsfläkt eller liknande. MONTAGE INNERVÄGG BÖJDA GIPSSKIVOR.0.

92 Böjda gipsskivor Skivmontage Skivmontage Börja alltid montera skivorna på utsidan av den böjda väggen. Förböjda och helt torra skivor monteras som vanliga gipsskivor. Använd alltid skruv även där skivorna monteras mot trästomme. Börja skruva i mitten och fortsätt ut mot sidorna. Se rekommenderat skruvavstånd för fuktig respektive torr skiva i tabellen nedan. Böjning direkt mot reglarna Börja med att fästa skivan och tryck försiktigt skivan på plats. Var extra försiktig vid skruvning av fuktig skiva då det är lätt att dra igenom. A C Oavsett vilken monteringsmetod som används bör skarvar mellan stående monterade skivor, med mindre radier, hållas tillfälligt på plats med t.ex. en 0 x 00 mm läkt. Kila fast läkten i toppen och i botten. Låt gärna läkten sitta i minst ett dygn. Vid stående montage med mindre radier hålls skarvarna tillfälligt på plats med en fastkilad läkt mellan golv och tak. B A B Min. 0 mm C B C A C B A Flera lag. Vid böjning av gipsskivan direkt mot stommen ger liggande montering utan kortkanskarv i den böjde delen det bästa resultatet. Vid efterföljande lager förskjuts långkantsskarvarna min 0 mm och kortkanstskarvarna min. ett regelfack. SKRUVAVSTÅND Max skruvavstånd Fuktig skiva Torr skiva A Vid långkant 00 mm 00 mm B Vid kortkant 0 mm 00 mm C Inne på skivan 00 mm 00 mm Min. 0 mm från skivkant med/utan kartong. Vågrätt skivmontering. Lodrätt skivmontering. Spackling av böjda konstruktioner För spackling av skivor i böjda konstruktioner hänvisas till Ytbehandling av Gipsskivor YBG. Generellt skall böjda väggar spacklas som raka gipskonstruktioner. Det krävs dock extra tid för spackling och slipning. Det faktiska spackelarbetet utförs med en mjuk gummi- eller plastspackel. För små radier krävs helspackling av ytan för att uppnå den bästa finishen. FÖR BÖJNING AV AQUAPANEL INDOOR, SE SEPARAT ANVISNING..0. MONTAGE INNERVÄGG BÖJDA GIPSSKIVOR

93 Montage innervägg Anteckningar MONTAGE INNERVÄGG KNAUF DANOGIPS

94 Montage innervägg Anteckningar MONTAGE INNERVÄGG KNAUF DANOGIPS

95 Hörn och anslutningar System innervägg MONTAGE INNERVÄGG HÖRN OCH ANSLUTNINGAR.0.

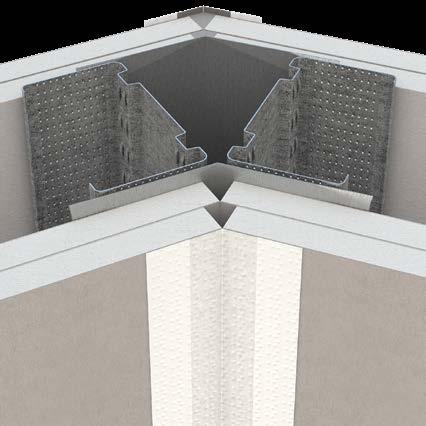

96 Hörn och anslutningar Innerhörn, ytterhörn och anslutningar Allt material rör sig, även gips. För att minimera och till viss del kontrollera eventuell sprickbildning i anslutningen till andra byggnadsdelar rekommenderas att använda nedanstående spackelprofiler. Innerhörn 90 Ytterhörn 90 Innerhörnprofil Las Vegas Spackelhörnprofil för förstärkning av inåtgående gipsskivehörn i 90. Profilen fästs direkt i spackel exempelvis med Pro Spray Plus, för hand eller med Hopper (appliceringsverktyg för spackel). Se generell beskrivning sidan.0.. Ytterhörnprofil Dallas Spackelhörnrprofil för förstärkning av utåtgående gipsskivehörn i 90. Profilen fästs direkt i spackel exempelvis med Pro Spray Plus, för hand eller med Hopper (appliceringsverktyg för spackel). Se generell beskrivning sidan.0.. Hörnskydd HSK (stålprofil) Hörnskyddslist HSK fästs enklast med hjälp av Clinch-On. Verktyget pressar små taggar på hörnskyddslisten in i gipsskivorna. Taggarna håller listen på plats, men det är fortfarande spacklet som klarar den slutliga fixeringen. Alternativ infästning görs med skruv eller spik. Innan spacklingen måste profilens flänsar ligga väl an mot gipsskivorna på bägge sidor av hörnet. Inner- och ytterhörn variabel vinkel Alu Flex Metal Tape Spackelhörnremsa för förstärkning av utåt- och inåtgående gipsskivehörn i variabel vinkel. Alu Flex Metal Tape monteras med stålinlägget mot skivorna. Kapa till aktuell längd och förbocka över en skarp kant till rätt vinkel. Profilen fästs direkt i spackel exempelvis med Pro Spray Plus för hand. Se generell beskrivning sidan.0.. Variabel ytterhörn Variabel innerhörn.0. MONTAGE INNERVÄGG HÖRN OCH ANSLUTNINGAR

97 Hörn och anslutningar Avslutningar Avslutningar Avslutningslist JL JL vitlackerad avslutningslist ger en arkitektonisk snygg och ren avslutning av gipsskivor t.ex. mot tak, golv och dörrar. Vid hörn geras profilen och pressas sedan in över skivkanterna innan skivorna monteras, säkra gärna med några enstaka skruv in i skena eller regel enligt bild. Skall ej spacklas. L-profil Göppinger Spackelhörn 90 profil för förstärkning av kantavslut på gipsskiva. Perfekt även när man vill få till raka avslut vid t.ex. golv och tak utan lister. Profilen fästs direkt i spackel exempelvis med Pro Spray Plus för hand eller med Hopper. Se generell beskrivning sidan.0.. MONTAGE INNERVÄGG HÖRN OCH ANSLUTNINGAR.0.

98 Hörn och anslutningar Verktyg och arbetsgång Verktyg för montage av spackelhörnprofiler Generellt Kapa aktuell hörnprofil i önskad längd. För vertikala hörn skall profilen vara 0 mm kortare än vägghöjden. Applicera spackelmassa antingen för hand eller med Hopper spackeldispenser. Placera profilen mot underlaget och tryck sedan fast med rullverktyg eller spackel. Vid inner- och ytterhörn trycks profilen ända upp mot taket. Eventuell skarvning av spackelprofiler görs kant i kant. Överflödig spackelmassa tas bort med spackel. Efterföljande spackelbehandling görs enligt generell beskrivning i Ytbehandling av gipsskivor, YBG. Arbetsgång med Hopper Spackeldispenser Hopper spackeldispenser. Ställ in membranen. Fyll på med spackel. För listen genom Hopper med jämn hastighet. Använd verktyg för inner- eller ytterhörn. Tryck till. Pressa ut överflödigt spackel på sidorna för hand. Hörnet färdigställs i de steg som behövs. YTTERLIGARE INFORMATION OM SPACKELPROFILERNA FINNS PÅ RESPEKTIVE PRODUKTBLAD, KNAUFDANOGIPS.SE FÖR SPACKLING AV GIPSSKIVOR GENERELLT SE YTBEHANDLING AV GIPSSKIVOR, YBG, KNAUFDANOGIPS.SE.0. MONTAGE INNERVÄGG HÖRN OCH ANSLUTNINGAR

99 Montage innervägg Anteckningar MONTAGE INNERVÄGG KNAUF DANOGIPS

100 Montage innervägg Anteckningar MONTAGE INNERVÄGG KNAUF DANOGIPS

101 Brand och ljudtätning System innervägg MONTAGE INNERVÄGG BRAND OCH LJUDTÄTNING.0.

102 Brand och ljudtätning System innervägg Brand Lätta innerväggar med Knauf Danogips byggskivor skyddar effektivt mot brand. Det är viktigt att väggarna monteras korrekt enligt Knauf Danogips anvisningar med skivorna tätt monterade mot andra byggnadsdelar. För väggar med installationer, genomföringar samt särskilt brandskydd skall de specifika anvisningarna för tätning med godkänd brandfogmassa följas noga. För tätning mot rök- och brandgaser är det tillräckligt att foga med Akustisk tätmassa. Ljudtätning För att ge tillräcklig täthet där ljudisoleringen har betydelse skall anslutningar förses med akustisk tätmassa eller torr fogtätning. Vid anslutningar mellan gipsskiveväggar fås normalt tillräcklig ljudtäthet genom rätt utfört spacklingsarbete. Akustisk tätmassa: Vid flera lag skivor utförs fogningen bäst i det innersta, ej synliga skivlagret. Med fogdjupet på mm bör fogbredden vara ca 0 mm. Till ljudisolerande väggar gäller normalt följande regler. Ljudkrav < 0 db (R w) Skena SK. Ingen polyetenduk, ingen fogning. Ljudkrav db (R w) Skena SKP (polyetenduk). Ingen fogning. Ljudkrav db (R w) Skena SKP med fogning på en väggsida eller med torr fogtätning med skena SKT. Ljudkrav > db (R w) Skena SKP med fogning på båda väggsidorna eller torr fogtätning med skena SKT..0. MONTAGE INNERVÄGG BRAND OCH LJUDTÄTNING

103 Brand och ljudtätning Installation Tänk på! Använd alltid akustisk tätmassa vid ojämna anslutningsytor. En svag anslutning ger en kraftig försämring av den totala ljudisoleringen. Installationer Generellt Om rör, kanaler och installationer dras igenom brand och ljudklassade konstruktioner skall de specifika anvisningarna för tätning med godkänd brandfogmassa följas noga. Viktigt att fogbredden är dimensionerad efter den rörelse som är förväntad i konstruktionen och efter den rörelseförmåga vald fogmassa har. Knauf Danogips rekommenderar att följa tillverkarnas anvisningar. Brandtätning Vid hålltagning i brandklassade väggar skall spalten mellan skivmaterial, rör och kanaler, etc. tätas med ett testat och godkänt brandtätningssystem. Vid större håltagningar rekommenderas att komplettera med stomme runt håltagningen som stöd för eventuell drevning, bottningslist samt fogmassa. Ljudtätning Ventilationskanaler och rör som förs genom väggar försämrar ljudisoleringen. Tätning utförs med bottningslist och Knauf Danogips Akustisk Fogmassa. För att minska ljudtransmissionen genom elinstallationer, som monteras i ljudklassade väggar, skall eldosorna var förskjutna minst ett regelfack. Ytterligare information om dosor, se kap. 7. Stomme runt håltagningen som stöd för brandtätning Vid större håltagningar kompletteras med stomme runt installationen som stöd för brandtätningen. Ljudtätning kring VP-rör med fogmassa och bottningslist. MONTAGE INNERVÄGG BRAND OCH LJUDTÄTNING.0.

104 Montage innervägg Anteckningar MONTAGE INNERVÄGG KNAUF DANOGIPS

105 Nedböjning Rörelser (teleskopanslutningar) MONTAGE INNERVÄGG NEDBÖJNING.0.

106 Nedböjning Rörelser (teleskopanslutningar) Vid större nedböjningar i bjälklag och takkonstruktioner skall anslutningarna utföras med teleskopanslutningar. Nedan visas exempel på montage av teleskopanslutningar för enkel respektive dubbel regelstomme. Generella anvisningar Samtliga teleskopanslutningar från och med 0 mm nedböjning förses med horisontella plåtband PB00 för skruvning av gips i överkant vägg. Större nedböjningar Detaljerna visar anslutningar med förstärkningsskena FSK och teleskopskena TSK för respektive 0 och 0 mm nedböjning. För nedböjning 80 mm finns TSK 9/0 och 0/0. För nedböjning 0 mm finns FSK 70/00, 9/00 och 0/00. Särskilt lämplig för schaktvägg och dubbelstomme. Anslutning med förstärkningsskena FSK/FSKP Väggtyp: E 0. Brandklass: EI0. Flänshöjd 0 för 0 mm nedböjning. Flänshöjd 00 för 0 mm nedböjning.. Förstärkningsskena FSKP fästs till underlaget enligt generella anvisningar för montage av skenor.. x, mm Knauf Danogips skivor. Remsor 0+0 skruvas i FSKP-profil s00 mm för yttersta lagret. Se till att skruven inte sammanfallar med reglarna.. Anläggningsytan mellan regeln och skenans fläns skall vara min 0 mm. Regeln får inte fästas i skenan.. Horisontellt plåtband PB00, monteras min. 0 mm (0 mm) under skenans fläns. Plåtbandet fästs till varje regel med st profilskruv.. Skivorna fästs i reglar samt plåtband PB00 med skruv enligt Knauf Danogips anvisningar. Reglarna skall ha en anläggningsyta på min. 0 mm i förstärkningsskenan..0. MONTAGE INNERVÄGG NEDBÖJNING

107 Nedböjning Rörelser (teleskopanslutningar) Anslutning med förstärkningsskena FSK/FSKP Väggtyp: E 0. Brandklass: EI0. Flänshöjd 0 för 0 mm nedböjning. Flänshöjd 00 för 0 mm nedböjning.. Förstärkningsskena med polyetenduk FSKP fästs till underlaget enligt generella anvisningar för montage av skenor.. Vinkelprofil LP /0 fästs till underlaget på samma sätt som skenorna.. x, mm Knauf Danogips skivor om varje sida. Remsor min. h = 00 mm skruvas i vinkelprofil s00 mm för yttersta lagret.. Anläggningsytan mellan regeln och skenans fläns skall vara min 0 mm. Regeln får inte fästas i skenan.. Horisontellt plåtband PB00, monterad min. 0 mm (0 mm) under skenans fläns, plåtbandet fästs till varje regel med st profilskruv.. Skivorna fästs i reglar samt plåtband PB00 med skruv enligt Knauf Danogips anvisningar. MONTAGE INNERVÄGG NEDBÖJNING.0.

108 Nedböjning Rörelser (teleskopanslutningar) Anslutning med förstärkningsskena FSK/FSKP Väggtyp: E 0. Brandklass: EI0. Flänshöjd 0 för 0 mm nedböjning. Flänshöjd 00 för 0 mm nedböjning.. Förstärkningsskena FSKP fästs till underlaget enligt generella anvisningar för montage av skenor.. Gipsremsa 0 mm skruvas i FSKP-profil s00 mm. Se till att skruven inte sammanfallar med reglarna.. Anläggningsytan mellan regeln och skenans fläns skall vara min 0 mm. Regeln får inte fästas i skenan.. Horisontellt plåtband PB00, monteras min. 0 mm (0 mm) under skenans fläns. Plåtbandet fästs till varje regel med st profilskruv.. Skivorna fästs i reglar samt plåtband PB00 med skruv enligt Knauf Danogips anvisningar.. Eventuellt akustisk tätmassa (enligt väggens ljudklass). Reglarna skall ha en anläggningsyta på min. 0 mm. i förstärkningsskenan..0. MONTAGE INNERVÄGG NEDBÖJNING

109 Nedböjning Rörelser (teleskopanslutningar) Anslutning med teleskopskena TSK/TSKP Väggtyp: E 0. Brandklass: EI0. Flänshöjd 0 för 0 mm nedböjning. Flänshöjd 0 för 80 mm nedböjning.. Teleskopskena med polyetenduk TSKP fästs till underlaget enligt generella anvisningar för montage av skenor.. x, mm Knauf Danogips skivor. Remsor min. h = 00 mm skruvas i TSKP -profil s00 mm för yttersta lagret.. Knauf Danogips regel avslutas 0 mm innan skenans botten, regeln får inte fästas i skenan.. Horisontellt plåtband PB00, monterad min. 0 mm (80 mm) under skenans fläns. Plåtbandet fästs till varje regel med st. profilskruv.. Skivorna fästs i reglar samt plåtband PB00 med skruv enligt Knauf Danogips anvisningar.. Eventuellt akustisk tätmassa (enligt väggens ljudklass). Reglarna skall ha en anläggningsyta på min. 0 mm. i teleskopskenan. MONTAGE INNERVÄGG NEDBÖJNING.0.

110 Nedböjning Rörelser (teleskopanslutningar) Anslutning med förstärkningsskena FSK/FSKP Väggtyp: D 0. Brandklass: EI0. Flänshöjd 0 för 0 mm nedböjning. Flänshöjd 00 för 0 mm nedböjning.. Förstärkningsskena med polyetenduk FSKP fästs till underlaget enligt generella anvisningar för montage av skenor.. Vinkelprofil LP /0 eller likvärdig fästs till bjälklaget på samma sätt som skenorna.. x, mm remsor min. h = 00 mm av Knauf Danogips skiva om varje sida. Remsorna skruvas i vinkelprofil s00 mm för yttersta lagret.. Knauf Danogips regel avslutas 0 mm innan skenans botten. Regeln får inte fästas i skenan.. Horisontellt plåtband PB00, monterad min 0 mm (0 mm) under skenans fläns. Plåtbandet fästs till varje regel med st. profilskruv.. Skivorna fästs i reglar samt plåtband PB00 med skruv enligt Knaufs Danogips anvisningar. 7. Drevning med mineralull 8. På insidan kompletteras reglarna med horisontellt monterad T-skarv eller hattprofil S på max s00 mm för att styva av flänsarna. T-skarven eller hattprofilarna monteras förskjutna så kontakt mellan stommarna inte uppstår. Även regelstommen skall förskjutas mm för att underlätta montage av de horisontella profilerna Dilatationsfogar i innerväggar Gips är ett stabilt material med mycket små rörelser (ca 0, mm/m vid en relativ luftfuktighet mellan 0-90 %). Dock skall man vid långa väggar med större längd eller utsträckning än 0- meter komplettera med dilatationsfogar. Tänk på att alla skivlager samt bakomliggande konstruktion skall brytas. Fogen mellan skivorna kan fyllas med elastisk fogmassa. Avslutningslist JL Avslutningslist JL, som är synlig, är här använd som avslutningsprofil. Önskas ett spacklat kantavslut kan L-profil Göppingar rekommenderas. FÖR MER INFORMATION SE DETALJER FÖR RESPEKTIVE VÄGGTYP..0. MONTAGE INNERVÄGG NEDBÖJNING

111 Montage innervägg Anteckningar MONTAGE INNERVÄGG KNAUF DANOGIPS

112 Montage innervägg Anteckningar MONTAGE INNERVÄGG KNAUF DANOGIPS

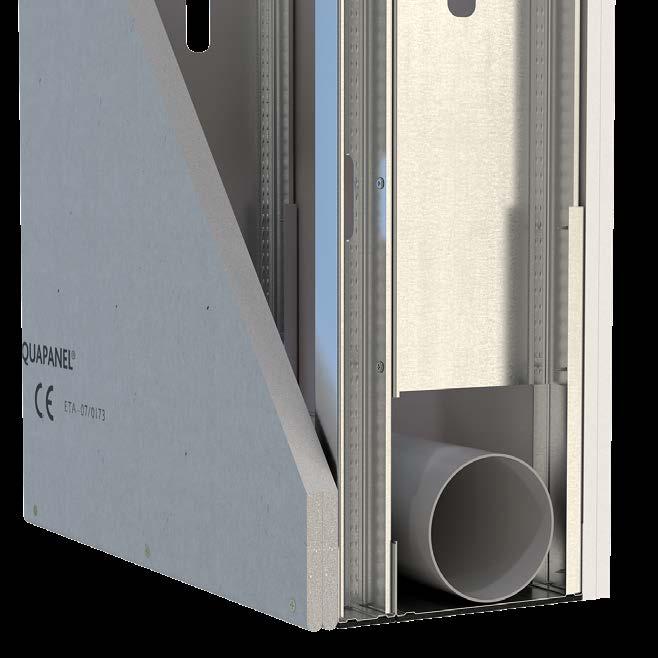

113 VVS-installationer System innervägg MONTAGE INNERVÄGG VVS-INSTALLATIONER.0.

114 VVS-installationer Generella anvisningar Installationsväggar för enkelsidigt WC-montage Vid montage av vägghängt sanitetsporslin och rostfri inredning måste väggen konstrueras för att göra plats för rördragning, fixtur samt vattencistern. Tillverkarna har ofta färdiga fixturer samt rekommendationer om minsta fria mått inne i bakomvarande väggstomme. Finns inte dessa uppgifter visas nedan exempel på lösningar för montage av fixtur i stålregelstomme, samma princip gäller även för trästomme. Generella anvisningar Knauf Danogips rekommenderar att alltid, även i vanliga WC utan dusch/bad samt WC i våtzon, använda oorganiska våtrumsskivor typ AQUAPANEL Indoor eller Humidboard.0 i väggar med inbyggda WC på grund av risken för kondens och/eller läckage från spolcisternen. Stomme och skivbeklädnader monteras enligt generella anvisningar. Installationsväggar för enkelsidigt WC-montage med horisontell avloppsdragning Väggtjocklek: mm (invändigt 0 mm fritt). Ljudklass: / db*. Max vägghöjd: 000 mm x, mm Knauf Danogips våtrumsskiva. Med våtrumsskiva avses i första hand AQUAPANEL Indoor och Humidboard.0.. mm Multiregel*.. 0 mm Multiregel*. Reglar kapas i lämplig höjd ovan för rördragningen.. Primärprofil P vid varje avkapad regel.. Avloppsrör ø 0 mm.. Regelavslutning. 7. x, mm Classic Board. *) Om fixtur används skall reglar på båda sidor fixtur vara förstärkningsregel FR. Anmärkning: Reglar/profiler/skenor sammanfogas med montageskruv. Vägghängd toalett monteras i egen fixtur enligt tillverkarens anvisningar. Knauf Danogips rekommenderar att montera förstärkningsreglar FR om båda sidorna av fixturen för ökad stabilitet. Fixturen fästs till förstärkningsreglarna med montageskruv. *) Den högre angivna ljudklassen uppnås genom komplettering av väggkonstruktion med mm mineralullsisolering samt dubbla skivlag AQUA PANEL Indoor..0. MONTAGE INNERVÄGG VVS-INSTALLATIONER

115 VVS-installationer Installationsväggar för dubbelsidigt WC-montage Installationsväggar för dubbelsidigt WC-montage med horisontell avloppsdragning Väggtjocklek: 00 mm (invändigt 0 mm fritt). Ljudklass: / db*. Max vägghöjd: 000 mm. Remsa av 00 mm våtrumsskiva.. x, mm Knauf Danogips våtrumsskiva. Med våtrumsskiva avses i första hand AQUAPANEL Indoor och Humidboard.0.. mm Multiregel*.. Horisontell förbindning mellan reglar max s800 mm, utförs antingen med S eller remsor av våtrumsskiva.. Avloppsrör ø 0 mm.. Skena SKP, dimensioneras efter behov. *) Om fixtur används skall reglar på båda sidor fixtur vara förstärkningsregel FR. Anmärkning: Reglar/profiler/skenor sammanfogas med montageskruv. Vägghängd toalett monteras i egen fixtur enligt tillverkarens anvisningar. Knauf Danogips rekommenderar att montera förstärkningsreglar FR om båda sidorna av fixturen för ökad stabilitet. Fixturen fästs till förstärkningsreglarna med montageskruv. *) Den högre angivna ljudklassen uppnås genom komplettering av väggkonstruktion med mm mineralullsisolering samt dubbla skivlag AQUA PANEL Indoor. MONTAGE INNERVÄGG VVS-INSTALLATIONER.0.

116 VVS-installationer Inbyggnadsfixturer Installationsvägg för enkelsidigt WC-montage, horisontell avloppsdragning Tätskiktet (grönt) ska vara obrutet bakom och under WC-cisternen i installationsväggen. Bottnen i installationsväggen ska konstrueras med fall och utlopp så att eventuellt vattenläckage blir synligt. Välj placering av WC-fixturen och säkerställ rätt positionering. Montera fixturen mot golv och bakomliggande vägg enligt tillverkarens anvisningar. På båda sidor om fixturen monteras Förstärkningsregel för extra stabilitet. Förstärkningsregel och fixtur sammanfogas med montageskruv. Reglar/profiler/skenor sammanfogas med montageskruv. Anmärkning: Installationsschakt/vägg med spolcistern skall förses med serviceöppning. Installationsvägg med inbyggnadsfixturer Exempel på installationsvägg med olika typer av inbyggnadsfixturer. Knauf Danogips rekommenderar att montera förstärkningsreglar på båda sidorna om fixtur som skall ta upp extra laster, exempelvis fixtur för vägghängd toalett och vägghängt handfat. Fixtur och traverser monteras enligt tillverkarens anvisningar. Komplettering med kortling i trä med kortlingsbeslag Kortlingsbeslag monteras på regel av trä eller stål med förmonterad dubbelhäftande tejp. Efter fixering kompletteras med st. skruv i varje beslag. Remsa av Plywood monteras mellan beslagen. Om större skiva används, kompletteras med ytterligare kortlings beslag (se bild). Inga skruvar behöver normalt användas. Plywooden kläms mellan profil och gipsskiva. Användningsområden: Lättare inredning som skåp, spegel, duschvägg, handdukstork etc..0. MONTAGE INNERVÄGG VVS-INSTALLATIONER

117 Montage innervägg Anteckningar MONTAGE INNERVÄGG KNAUF DANOGIPS

118 Montage innervägg Anteckningar MONTAGE INNERVÄGG KNAUF DANOGIPS

119 Eldosor System innervägg 7 MONTAGE INNERVÄGG ELDOSOR 7.0.

120 Eldosor Montage av godkända dosor i regelväggar Dosa monterad med skivfästen. Dosa monterad med regelfäste. Generellt om montage av godkända dosor i regelväggar Anvisningen är enbart en guide med minimikrav. Knauf Danogips rekommenderar att alltid följa leverantörens anvisningar. Ljud: I ljudklassade väggar rekommenderas att använda dosor som är testade av RISE. Enligt RISE skall dessa inte märkbart försämra väggens ljudisolerande egenskaper jämfört med en vägg utan dosor. Det är dock viktigt att installationen utförs korrekt samt att man isolerar ordentligt bakom dosorna. I väggar med höga ljudkrav som oftast är konstruerade med dubbel- eller saxad stomme rekommenderas att montera dosorna med regelfästen, detta för att undvika vibrationsöver föring i konstruktionen. I rum med sekretesskrav tillåts inte apparatdosor i väggen. Dosor bör undvikas i lägenhetsskiljande väggar. Distansfästen skall vid krav på ljudisolering vara utformade så ljudöverföring begränsas. Läs mer om installationer i ljudklassade innerväggar i våra projekteringsanvisningar. Brand: Dosor och tillhörande fästen skall vara typgodkända och klassade i minst samma brandklass som väggen. Utrymmet mellan dosbotten och motstående skiva ska drevas noggrant med stenullsisolering. Dosmontage: Dosorna monteras antingen med regelfäste eller med skivfästen mellan motstående skivor. Dosor monterade på ömse sidor av väggen ska placeras med minst 00 mm inbördes avstånd. Hål för dosorna borras med anpassad dosfräs/hålsåg, efterbeabetning av borrhålen är inte tillåtet. Centrering av dosan i borrhålet skall eftersträvas MONTAGE INNERVÄGG ELDOSOR

121 Eldosor Montage av dosor i brandklassad regelvägg Montage av dosor i brandklassad regelvägg EI 0 Gäller för stål- och träreglar. Föreskriven vägg ska utföras med minst 70 mm regelstomme. Regelfack med apparatdosor isoleras med stenull med densitet på min. 8 kg/m i hela regelfackets bredd och höjd. Isoleringen skall tillpassas med ett övermått på -0 mm så att skivorna pressas mot stommen. Stål- eller träregel Min. 00 mm Utrymmet mellan dosbotten och motstående skiva ska vara väl drevat med stenull Montage av dosor i brandklassad regelvägg EI 0 Gäller för stål- och träreglar. Föreskriven vägg ska utföras med minst 70 mm regelstomme. Regelfack med dosor isoleras med stenull med densitet på min. 8 kg/ m i hela regelfackets bredd och höjd. Isoleringen skall tillpassas med ett övermått på -0 mm så att skivorna pressas mot stommen. Min. 00 mm x, mm gipsskiva Stål- eller träregel Utrymmet mellan dosbotten och motstående skiva ska vara väl drevat med stenull Montering i väggar som inte ska helisoleras Om inte regelfacket fullisoleras krävs följande åtgärder: Full utfyllnad med isolering på bredden, i höjdled (över och under) ska isoleringen täcka dosorna med minst 00 mm. Isoleringen avgränsas och fasthålls av regelkortling. Om avstånd mellan dosa och anslutande golv eller tak är mindre än 00 mm godtas en mindre täckande isoleringsmängd. Min. 00 mm Min. 00 mm Kortling MONTAGE INNERVÄGG ELDOSOR 7.0.

122 Eldosor Fastsättning av dosor Direktmontage på baksida skiva Montering på baksida skiva med skivfäste Vägg med inre skiva i plywood. Dosan spikas i plywooden genom spikkanalerna*. Dosan skruvas eller limmas direkt mot skivan*. Skivfästen fästs på dosan. Skruva genom hålen på skivfästet*. Skivfäste (70, 9 eller 0 mm) fästs på dosan. Skruva genom hålen på skivfästet*. Montering på regel med regelfäste Montering på träregel Beslaget spikas direkt på regel. Skruvas på stålregel eller skruvas/spikas på träregel*. Regelfästen är oftast försedd med vikbara flikar som viks ner t.ex. vid bredare dörrfoder. På 70 mm regel spikas dosan enklast genom skruvkanalerna*. På mm regel kan det vara trångt att spika. Fäst istället med skråskruvning*. *Fastsättning med skruv, spik eller lim enligt leverantörens anvisningar MONTAGE INNERVÄGG ELDOSOR

123 Montage innervägg Anteckningar MONTAGE INNERVÄGG KNAUF DANOGIPS

124 Montage innervägg Anteckningar MONTAGE INNERVÄGG KNAUF DANOGIPS

125 Inspektionsluckor System innervägg 8 MONTAGE INNERVÄGG INSPEKTIONSLUCKOR 8.0.

126 Inspektionsluckor Montage Om luckorna är bredare än ett regelfack eller hamnar mitt över en regel, kan det vara en fördel att förbereda stommen med eventuella avväxlingar innan skivorna monteras. Utskärningsmått (hålmåttet) är samma som beställningsmått. Inspektionslucka Standard (plåt) Lucka i plåt monteras snabbt och enkelt i regelstommen, montageanvisning finns även på förpackningen. Luckan kan också monteras i mur- och betongväggar men då med ett speciellt inmurningsfäste. Ta ut luckan av förpackningen. Skär ut håltagningsmallen ur kartongen. Rita av mallen där luckan skall sitta. Inspektionslucka Push-up Såga upp hålet efter markeringen och avlägsna överblivet skivmaterial. Passa in ramen i hålet, pressa inte eftersom detta kan leda till problem. Montera ramen med bifogade fästbleck (lika många per sida). Tryck in luckan och vrid om låsanordningen. Inspektionslucka Push-up monteras även den snabbt och enkelt. Efter montering/spackling är luckan klar för målning, tapetsering eller plattsättning beroende på önskad ytfinish. Ta ut luckan av förpackningen. Skär ut håltagningsmallen ur kartongen. Rita av mallen där luckan skall sitta. Såga upp hålet efter markeringen och avlägsna överblivet skivmaterial. Öppna luckan och ta bort luckan från aluminiumsramen. Stoppa in ramen diagonalt genom hålet, pressa inte eftersom detta kan leda till problem. Ramen fästs med skruv genom skivbeklädnaden in i ramen. Skruva inte i hörnen, utan enbart i mittsektionen. Använd lika många skruv per sida som skivbeklädnaden i luckan är fäst med per sida. Använd skruv med borrspets. Innan spackling av mellanrummet mellan ramen och gipsen är det viktigt att först kontrollera att luckan mekaniskt fungerar utan att gå på. När spacklet är torrt kan luckan monteras i ramen igen med hjälp av de fjädrande hållarna, stäng luckan och tryck tills ett klickande ljud hörs. Avlägsna luckan igen före spackling. Ytbehandling av luckan utförs som övriga väggen innan den placeras i ramen MONTAGE INNERVÄGG INSPEKTIONSLUCKOR

127 Montage innervägg Anteckningar MONTAGE INNERVÄGG KNAUF DANOGIPS

128 Montage innervägg Anteckningar MONTAGE INNERVÄGG KNAUF DANOGIPS

129 Anslutningsdetaljer System Innervägg 9 MONTAGE INNERVÄGG ANSLUTNINGSDETALJER 9.0.

130 Anslutningsdetaljer Beskrivning och exempel Här redovisas i enkel form de vanligaste förekommande anslutningsdetaljerna för olika typer av lätta icke bärande innerväggar. Detaljerna är anpassade efter ljudklass (db) samt konstruktionstyp och är därför oberoende av typ av regel och skivmaterial. Typ av regel, skena samt skivor anges i varje väggs väggbeskrivning som finns att hämta på vår hemsida. Detaljer som inte är beskrivna här samt originaldetaljer med komplett information finns att ladda ner från vår hemsida. Exempel på system, egenskaper, väggtyp och detaljer finns på under fliken Byggsystem. VÄG GRUPPER Väggrupp E 00 Mx Väggrupp E 0 Mx Väggrupp E 0 M0 0 Väggrupp E 0 Mx Väggrupp E 0 Mx 8 Väggrupp E 0 Mx Väggrupp Z 0 Mx 7 Väggrupp D 0 Mx Väggrupp D 0 Mx. Välj system och egenskaper... FÖRKLARING E = Enkelstomme Z = Sicksack-stomme D = Dubbelstomme 0 = Ett lager skiva om båda sidor av stommen 00 = Två lager skiva om en sida av stommen 0 = Två lager skiva om båda sidor av stommen 0 = Tre lager skiva om båda sidor av stommen M0 = Inget minerallull Mx = Med minerallull Siffrorna, 0,, 8,, 7,, = decibeltal (db). Välj väggtyp... EXEMPEL : E 0 M0 0 Enkelstomme. Två lager skivmaterial om båda sidor stommen. Ingen minerallull. Ljudklass R w 0 db : E 0 Mx 8 Enkelstomme. Två lager skivmaterial om båda sidor stommen. Med minerallull. Ljudklass R w 8 db. Välj detalj MONTAGE INNERVÄGG ANSLUTNINGSDETALJER

131 Ljudtätning Akustisk tätmassa Ljudtätning För att ge tillräcklig täthet där ljudisoleringen har betydelse skall anslutningar förses med akustisk tätmassa eller torr fogtätning. Vid anslutningar mellan gipsskiveväggar fås normalt tillräcklig ljudtäthet genom rätt utfört spacklingsarbete. Akustisk tätmassa: Vid flera lag skivor utförs fogningen bäst i det innersta, ej synliga skivlagret. Med fogdjupet på mm bör fogbredden vara ca 0 mm. Till ljudisolerande väggar gäller normalt följande regler. Ljudkrav < 0 db (R w) Skena SK. Ingen polyetenduk, ingen fogning. Ljudkrav db (R w) Skena SKP (polyetenduk). Ingen fogning. Ljudkrav db (R w) Skena SKP med fogning på en väggsida eller med torr fogtätning med skena SKT. Ljudkrav > db (R w) Skena SKP med fogning på båda väggsidorna eller torr fogtätning med skena SKT. Tänk på! Använd alltid akustisk tätmassa vid ojämna anslutningsytor. En svag anslutning ger en kraftig försämring av den totala ljudisoleringen. MONTAGE INNERVÄGG ANSLUTNINGSDETALJER 9.0.

132 Väggrupp E 00 Mx Brandklass: EI 0 Ljudklass: R w db.. Mx_ Ytterhörn. x, mm Knauf Danogips skivor. Knauf Danogips regel. Knauf Danogips skena med polyetenduk SKP. Ev. hörnskydd.. Mx_ Innerhörn. x, mm Knauf Danogips skivor. Knauf Danogips skena med polyetenduk SKP. Ev. skarvremsa. Hörnregel HR.. Mx_ Hörn >90. x, mm Knauf Danogips skivor. Knauf Danogips regel. VPB 00 Vikbart plåtband. Ev. Multiflex-tejp. Vid brandkrav fylls med spackel på båda lager. Knauf Danogips skena med polyetenduk SKP Mx_ Golvanslutning. x, mm Knauf Danogips skivor. Knauf Danogips regel. Knauf Danogips skena med polyetenduk SKP. Golv på mark min. 0 mm betong eller 7 mm lättbetong. Infästningspunkterna för skenor får ej överstiga 00 mm.. Mx_ Anslutning mot bjälklag. x, mm Knauf Danogips skivor. Knauf Danogips regel. Knauf Danogips skena med polyetenduk SKP. Bjl.-nedböjning max. 0 mm. Vid brandkrav kompletteras med godkänd brandfogmassa. Knauf Danogips regel avslutas mm innan skenans botten. Betongbjälklaget skall hålla minst samma ljudklass som väggen 7. Skivorna fästs endast i reglarna min. 0 mm under skenans fläns med Knauf Danogips skruv. Vid brandkrav kompletteras med horisontellt Plåtband PB00 mm under skenans fläns för fullskruvning i överkant gipsskiva. 8. Infästningspunkterna för skenor får ej överstiga s00 mm 9.0. MONTAGE INNERVÄGG ANSLUTNINGSDETALJER

133 Väggrupp E 00 Mx Brandklass: EI 0 Ljudklass: R w db 7.. Mx_ Anslutning mot undertak a Brandklass:. Primärprofil P, s00 mm. Sekundärprofil S /8 s00 mm., mm Knauf Danogips skiva. Knauf Danogips regel. Knauf Danogips skena med polyetenduk SKP. x, mm Knauf Danogips skivor 7. Knauf Danogips skruv, s00 mm. Alternativt expanderplugg s00 mm om ej regel Anmärkning: Anslutningens brandklass begränsas av undertakets brandklass... Mx_ Anslutning mot undertak b Brandklass:. Primärprofil P, s00 mm. Sekundärprofil S /8 s00 mm., mm Knauf Danogips skiva. Knauf Danogips regel. Knauf Danogips skena med polyetenduk SKP. x, mm Knauf Danogips skivor 7. Knauf Danogips skruv, s00 mm. Anmärkning: Anslutningens brandklass begränsas av undertakets brandklass... Mx_ Vägganslutning. x, mm Knauf Danogips skivor. Knauf Danogips skena med polyetenduk SKP. Massiv vägg min. 70 mm betong, 7 mm lättbetong eller 0 mm tegel med fyllda fogar. Infästningspunkterna för skenor får ej överstiga 00 mm Mx_ Vägganslutning a. x, mm Knauf Danogips skivor. Knauf Danogips skena med polyetenduk SKP. Lätt vägg skall hålla minst samma ljudklass som gipsväggen. Expanderplugg s00 mm om ej regel. Ev. skarvremsa.. Mx_ Vägganslutning b. x, mm Knauf Danogips skivor. Knauf Danogips skena med polyetenduk SKP. Lätt vägg skall hålla minst samma ljudklass som gipsväggen. Knauf Danogips skruv, s00 mm.. Ev. skarvremsa.. Mx_ Anslutning mot betongbalk. x, mm Knauf Danogips skivor. Knauf Danogips regel. Knauf Danogips skena med polyetenduk SKP. Nedböjning max. 0 mm. Vid brandkrav kompletteras med godkänd brandfogmassa. Knauf Danogips regel avslutas mm innan skenans botten. Betongbalken skall hålla minst samma ljudklass som väggen 7. Skivorna fästs endast i reglarna min. 0 mm under skenans fläns med Knauf Danogips skruv. Vid brandkrav kompletteras med horisontellt Plåtband PB00 mm under skenas fläns för fullskruvning i överkant gipsskiva. 8. Infästningspunkterna för skenor får ej överstiga s00 mm MONTAGE INNERVÄGG ANSLUTNINGSDETALJER 9.0.

134 Väggrupp E 00 Mx Brandklass: EI 0 Ljudklass: R w db.. Mx_ Anslutning mot betongpelare a. Knauf Danogips skena med polyetenduk SKP. x, mm Knauf Danogips skivor. Vinkelprofil H 0/0. Ev. hörnskydd. Infästningspunkterna för skenor får ej överstiga s00 mm.. Mx_ Anslutning mot betongpelare b. Knauf Danogips skena med polyetenduk SKP. x, mm Knauf Danogips skivor. Infästningspunkterna för skenor får ej överstiga s00 mm 9.0. MONTAGE INNERVÄGG ANSLUTNINGSDETALJER

135 Väggrupp E 0 Mx Brandklass: EI 0 Ljudklass: R w db 7.. Mx_ Hörn., mm Knauf Danogips skiva. Knauf Danogips regel. Knauf Danogips skena med polyetenduk SKP. Ev. hörnskydd. Ev. skarvremsa. Hörnregel HR.. Mx_ Hörn >90., mm Knauf Danogips skiva. Knauf Danogips regel. VPB 00 Vikbart plåtband. Ev. Multiflex-tejp. Vid brandkrav fylls med spackel. Knauf Danogips skena med polyetenduk SKP 7. Ev. skarvremsa.. Mx_ Hörn., mm Knauf Danogips skiva. Knauf Danogips regel. Knauf Danogips skena med polyetenduk SKP. Ev. hörnskydd. Ev. skarvremsa.. Mx_ Golvanslutning., mm Knauf Danogips skiva. Knauf Danogips regel. Knauf Danogips skena med polyetenduk SKP. Golv på mark min: 0 mm betong eller 7 mm lättbetong. Infästningspunkterna för skena får ej överstiga s00 mm.. Mx_ Anslutning mot bjälklag. Bjl.-nedböjning max. 0 mm. Springan kompletteras med akustisk tätmassa om båda sidorna, alt. godkänd brandfogmassa vid brandkrav.. Knauf Danogips regel avslutas mm innan skenans botten. Betongbjälklaget skall hålla minst samma ljudklass som väggen. Skivorna fästs endast i reglarna min. 0 mm under skenans fläns med Knauf Danogips skruv. Vid brandkrav kompletteras på båda sidorna med horisontellt Plåtband PB00 mm under skenas fläns för fullskruvning i överkant gipsskiva.. Infästningspunkterna för skenor får ej överstiga s00 mm.. Mx_ Anslutning mot bjälklag Teleskop, nedböjning max 0 mm.. Knauf Danogips förstärkningsskena med polyetenduk FSKP. x, mm Knauf Danogips skivor. Remsor skruvas i FSKP-profil s00 mm för yttersta lagret, skruven får inte sammanfalla med reglarna. Regel avslutas 0 mm innan skenans botten, regeln får inte fästas i skenan.. Horisontellt Plåtband PB00, monterad min. 0 mm under skenans fläns, plåtbandet fästs till varje regel med st profilskruv.. Skivorna fästs i reglar samt Plåtband PB00 med Knauf Danogips skruv enligt Knauf Danogips anvisningar.. Betongbjälklaget skall hålla minst samma ljudklass som väggen MONTAGE INNERVÄGG ANSLUTNINGSDETALJER 9.0.7

136 Väggrupp E 0 Mx Brandklass: EI 0 Ljudklass: R w db.. Mx_ Anslutning mot undertak a Brandklass:. Primärprofil P, s00 mm. Sekundärprofil S /8 s00 mm., mm Knauf Danogips skiva. Knauf Danogips regel. Knauf Danogips skena med polyetenduk SKP. Knauf Danogips skruv s00 mm. Alternativt expanderplugg s00 mm om ej regel. Anmärkning: Anslutningens brandklass begränsas av undertakets brandklass... Mx_ Anslutning mot undertak b Brandklass:. Primärprofil P, s00 mm. Sekundärprofil S /8 s00 mm., mm Knauf Danogips skiva. Knauf Danogips regel. Knauf Danogips skena med polyetenduk SKP. Knauf Danogips skruv s00 mm. Anmärkning: Anslutningens brandklass begränsas av undertakets brandklass... Mx_ Vägganslutning., mm Knauf Danogips skiva. Knauf Danogips skena med polyetenduk SKP. Massiv vägg min. 70 mm betong, 7 mm lättbetong eller 0 mm tegel med fyllda fogar.. Infästningspunkterna för skenor får ej överstiga s00 mm Anmärkning: Ljud- och brandklass förutsätter att väggtyp upfyller klassen... Mx_ Vägganslutning a., mm Knauf Danogips skiva. Knauf Danogips skena med polyetenduk SKP. Lätt vägg skall hålla minst samma ljudklass som gipsväggen. Expanderplugg s00 mm om ej regel. Ev. skarvremsa.. Mx_ Vägganslutning b., mm Knauf Danogips skiva. Knauf Danogips skena med polyetenduk SKP. Lätt vägg skall hålla minst samma ljudklass som gipsväggen. Knauf Danogips skruv s00 mm.. Ev. skarvremsa.. Mx_ Anslutning mot betongbalk. Nedböjning max. 0 mm. Springan kompletteras med akustisk tätmassa om båda sidorna, alt. godkänd brandfogmassa vid brandkrav.. Knauf Danogips regel avslutas mm innan skenans botten. Betongbalken skall hålla minst samma ljudklass som väggen. Skivorna fästs endast i reglarna min. 0 mm under skenans fläns med skruv. Vid brandkrav kompletteras om båda sidorna med horisontellt Plåtband PB00 mm under skenas fläns för fullskruvning i överkant gipsskiva.. Infästningspunkterna för skenor får ej överstiga s00 mm MONTAGE INNERVÄGG ANSLUTNINGSDETALJER

137 Väggrupp E 0 Mx Brandklass: EI 0 Ljudklass: R w db.. Mx_ Anslutning betongpelare a. Knauf Danogips skena med polyetenduk SKP., mm Knauf Danogips skiva. Vinkelprofil H 0/0. Ev. hörnskydd. Infästningspunkterna för skenor får ej överstiga s00 mm.. Mx_ Anslutning betongpelare b. Knauf Danogips skena med polyetenduk SKP., mm Knauf Danogips skiva. Infästningspunkterna för skenor får ej överstiga s00 mm MONTAGE INNERVÄGG ANSLUTNINGSDETALJER 9.0.9

138 Väggrupp E 0 M0 0 Brandklass: EI 0 Ljudklass: R w 0 db M0_0 Hörn. x, mm Knauf Danogips skivor. Knauf Danogips regel. Knauf Danogips skena med polyetenduk SKP alt. skena med torr fogtätning SKT. Ev. hörnskydd. Ev. skarvremsa. Hörnregel HR.. M0_0 Hörn >90. x, Knauf Danogips skivor. Knauf Danogips regel. VPB 00 Vikbart plåtband. Ev. Multiflex-tejp. Vid brandkrav fylls med spackel. Knauf Danogips skena med polyetenduk SKP alt. skena med torr fogtätning SKT 7. Ev. skarvremsa.. M0_0 Hörn. x, mm Knauf Danogips skivor. Knauf Danogips regel. Knauf Danogips skena med polyetenduk SKP alt. skena med torr fogtätning SKT. Ev. hörnskydd. Ev. skarvremsa. Springa -0 mm 7. Akustisk tätmassa 7.. M0_0 Golvanslutning. x, mm Knauf Danogips skivor. Knauf Danogips regel. Knauf Danogips skena med polyetenduk SKP alt. skena med torr fogtätning SKT. Massivt golv min. 00 mm betong. Akustisk tätmassa.. M0_0 Anslutning mot bjälklag. Bjl.-nedböjning max. 0 mm. Springan kompletteras med akustisk tätmassa om båda sidorna, alt. godkänd brandfogmassa vid brandkrav.. Knauf Danogips regel avslutas mm innan skenans botten. Bjälklag min: 80 mm håldäckselement eller 0 mm betong. Skivorna fästs endast i reglarna min. 0 mm under skenans fläns med Knauf Danogips skruv. Vid brandkrav kompletteras på båda sidorna med horisontellt Plåtband PB00 mm under skenans fläns för fullskruvning i överkant gipsskiva... M0_0 Anslutning mot bjälklag Teleskop, nedböjning max 0 mm.. Knauf Danogips förstärkningsskena med polyetenduk FSKP. Vinkelprofil LP /0. x, mm Knauf Danogips skivor om varje sida. Remsor min. h = 00 mm skruvas i vinkelprofil s00 mm för yttersta lagret. Regel avslutas 0 mm innan skenans botten, regeln får inte fästas i skenan.. Bjälklag min: 80 mm håldäckselement eller 0 mm betong. Horisontellt Plåtband PB00, monterad min. 0 mm under skenans fläns, plåtbandet fästs till varje regel med st profilskruv. 7. Skivorna fästs i reglar samt Plåtband PB00 med skruv enligt Knauf Danogips anvisningar MONTAGE INNERVÄGG ANSLUTNINGSDETALJER

139 Väggrupp E 0 M0 0 Brandklass: EI 0 Ljudklass: R w 0 db M0_0 Anslutning mot bjälklag Teleskop, nedböjning max 0 mm.. Knauf Danogips teleskopskena med polyetenduk TSKP. x, mm Knauf Danogips skivor. Remsor min. h = 00 mm skruvas i TSKP -profil s00 mm för yttersta lagret. Knauf Danogips regel avslutas 0 mm innan skenans botten, regeln får inte fästas i skenan.. Bjälklag min: 80 mm håldäckselement eller 0 mm betong. Akustisk tätmassa. Horisontellt Plåtband PB00, monterad min. 0 mm under skenans fläns, plåtbandet fästs till varje regel med st profilskruv. 7. Skivorna fästs i reglar samt Plåtband PB00 med skruv enligt Knauf Danogips anvisningar...7 M0_0 Anslutning mot TRP-bjälklag Teleskop, nedböjning max 0 mm.. Knauf Danogips teleskopskena med polyetenduk TSKP fästs s00 mm mot tak. x, mm Knauf Danogips skivor. Remsor min. h = 00 mm skruvas i TSKP -profilen s00 mm för yttersta lagret. Knauf Danogips regel avslutas 0 mm innan skenans botten, regeln får inte fästas i skenan.. Plåtband PB 00 max. s00 mm i underkant profilbotten för infästning av takskena mellan profilbottnarna. Plåtbandet fästs med profilskruv.., mm Secura Board brandskyddsskiva, b = min. 00 mm i hela väggens längd, fästs till TRP-plåtens profilbottnar med Knauf Danogips skruv s00 mm. Om inte gipsskivan täcker hela takytan kompleteras nedåtvända rillor med stenullsstavar, volymvikt 70 kg/m³, b = min. 00 mm 7. Akustisk tätmassa 8. Horisontellt Plåtband PB00, monterad min. 0 mm under skenans fläns, plåtbandet fästs till varje regel med st profilskruv. 9. Skivorna fästs i reglar samt Plåtband PB00 med skruv enligt Knauf Danogips anvisningar...8 M0_0 Anslutning mot TRP-bjälklag Teleskop, nedböjning max 0 mm.. Knauf Danogips teleskopskena med polyetenduk TSKP, fästs i TRP-plåtens profilbottnar på max s00 mm. x, mm Knauf Danogips skiva. Remsor min. h=00 mm skruvas i TSKP -profilen s00 mm för yttersta lagret. Knauf Danogips regel avslutas 0 mm innan skenans botten, regeln får inte fästas i skenan.. Längs hela väggens längd med en bredd på min. 00 mm fästs en, mm Secura Board brandskyddsskiva till TRP-plåtens profilbottnar med skruv max. s00 mm. Längs hela väggens längd med en bredd av min. 00 mm isoleras nedåtvända rillor med stenullsstavar, volymvikt 70 kg/m³. Akustisk tätmassa 7. Horisontellt Plåtband PB00, monterad min. 0 mm under skenans fläns, plåtbandet fästs till varje regel med st profilskruv. 8. Skivorna fästs i reglar samt Plåtband PB00 med skruv enligt Knauf Danogips anvisningar. MONTAGE INNERVÄGG ANSLUTNINGSDETALJER 9.0.

140 Väggrupp E 0 M0 0 Brandklass: EI 0 Ljudklass: R w 0 db.. M0_0 Anslutning mot undertak a Brandklass:. Primärprofil P, s00 mm. Sekundärprofil S /8 s0 mm. Knauf Danogips skena med polyetenduk SKP alt. skena med torr fogtätning SKT. Knauf Danogips skruv s00 mm. Alternativt expanderplugg s00 mm om ej regel. Brandklass EI 0: x, mm Knauf Danogips skivor + mm heltäckande mineralull. Alt., mm Knauf Danogips skiva +, mm Secura Board (ytterst). Brandklass El 0: x, mm Secura Board.. Akustisk tätmassa Anmärkning: Anslutningens brandklass begränsas av undertakets brandklass. Anslutningens ljudklass är inte beroende av mineralull i undertaket... M0_0 Anslutning mot undertak b Brandklass:. Primärprofil P, s00 mm. Sekundärprofil S /8 s0 mm. Knauf Danogips skena med polyetenduk SKP alt. skena med torr fogtätning SKT. Knauf Danogips skruv s00 mm. Alternativt expanderplugg s00 mm om ej regel. Brandklass EI 0: x, mm Knauf Danogips skivor + mm heltäckande mineralull. Alt., mm Knauf Danogips skiva +, mm Secura Board (ytterst). Brandklass El 0: x, mm Secura Board.. Akustisk tätmassa Anmärkning: Anslutningens brandklass begränsas av undertakets brandklass. Anslutningens ljudklass är inte beroende av mineralull i undertaket... M0_0 Vägganslutning. Massiv vägg min. 00 mm betong eller 0 mm tegel med fyllda fogar. Akustisk tätmassa M0_0 Vägganslutning a. x, mm Knauf Danogips skivor. Knauf Danogips skena med polyetenduk SKP alt. skena med torr fogtätning SKT. Lättvägg skall hålla minst samma ljudklass som gipsväggen. Expanderplugg s00 mm om ej regel. Ev. skarvremsa. Akustisk tätmassa.. M0_0 Vägganslutning b. x, mm Knauf Danogips skivor. Knauf Danogips skena med polyetenduk SKP alt. skena med torr fogtätning SKT. Lättvägg skall hålla minst samma ljudklass som gipsväggen. Knauf Danogips skruv s00 mm i regel. Ev. skarvremsa. Akustisk tätmassa.. M0_0 Anslutning mot betongbalk. x, mm Knauf Danogips skivor. Knauf Danogips regel. Knauf Danogips skena med polyetenduk SKP alt. skena med torr fogtätning SKT. Nedböjning max. 0 mm. Springan kompletteras med akustisk tätmassa om båda sidorna, alt. godkänd brandfogmassa vid brandkrav.. Knauf Danogips regel avslutas mm innan skenans botten. Betongbalken skall hålla minst samma ljudklass som väggen 7. Skivorna fästs endast i reglarna min. 0 mm under skenans fläns med Knauf Danogips skruv. Vid brandkrav kompletteras om båda sidor med horisontellt Plåtband PB00 mm under skenans fläns för fullskruvning i överkant gipsskiva. 8. Infästningspunkterna för skenor får ej överstiga s00 mm 9.0. MONTAGE INNERVÄGG ANSLUTNINGSDETALJER

141 Väggrupp E 0 M0 0 Brandklass: EI 0 Ljudklass: R w 0 db.. M0_0 Anslutning betongpelare a. Knauf Danogips skena med polyetenduk SKP alt. skena med torr fogtätning SKT. x, mm Knauf Danogips skivor. Vinkelprofil H 0/0. Ev. hörnskydd. Infästningspunkterna för skenor får ej överstiga s00 mm. Akustisk tätmassa.. M0_0 Anslutning betongpelare b. Knauf Danogips skena med polyetenduk SKP alt. skena med torr fogtätning SKT. x, mm Knauf Danogips skivor. Infästningspunkterna för skenor får ej överstiga s00 mm. Akustisk tätmassa MONTAGE INNERVÄGG ANSLUTNINGSDETALJER 9.0.

142 Väggrupp E 0 Mx Brandklass: EI 0 Ljudklass: R w db 7.. Mx_ Hörn. x, mm Knauf Danogips skivor. Knauf Danogips regel. Knauf Danogips skena med polyetenduk SKP alt. skena med torr fogtätning SKT. Ev. hörnskydd. Ev. skarvremsa. Hörnregel HR.. Mx_ Hörn >90. x, Knauf Danogips skivor. Knauf Danogips regel. VPB 00 Vikbart plåtband. Ev. Multiflex-tejp. Vid brandkrav fylls med spackel. Ev. skarvremsa.. Mx_ Hörn. x, mm Knauf Danogips skivor. Knauf Danogips regel. Knauf Danogips skena med polyetenduk SKP alt. skena med torr fogtätning SKT. Ev. hörnskydd. Ev. skarvremsa. Slits -0 mm 7. Akustisk tätmassa 7.. Mx_ Golvanslutning. x, mm Knauf Danogips skivor. Knauf Danogips regel. Knauf Danogips skena med polyetenduk SKP alt. skena med torr fogtätning SKT. Massivt golv min. 0 mm betong. Infästningspunkterna för skenor får ej överstiga s00 mm. Akustisk tätmassa.. Mx_ Anslutning mot bjälklag. Bjl.-nedböjning max. 0 mm. Springan kompletteras med akustisk tätmassa om båda sidorna, alt. godkänd brandfogmassa vid brandkrav.. Knauf Danogips regel avslutas mm innan skenans botten. Bjälklag min: 80 mm håldäckselement eller 0 mm betong. Skivorna fästs endast i reglarna min. 0 mm under skenans fläns med Knauf Danogips skruv. Vid brandkrav kompletteras om båda sidorna med horisontellt Plåtband PB00 mm under skenans fläns för fullskruvning i överkant gipsskiva... Mx_ Anslutning mot bjälklag Teleskop, nedböjning max 0 mm.. Knauf Danogips förstärkningsskena med polyetenduk FSKP. Vinkelprofil LP /0. x, mm Knauf Danogips skivor om varje sida. Remsor min. h = 00 mm skruvas i vinkelprofil s00 mm för yttersta lagret. Knauf Danogips regel avslutas 0 mm innan skenans botten, regeln får inte fästas i skenan.. Bjälklag min: 80 mm håldäckselement eller 0 mm betong. Horisontellt Plåtband PB00, monterad min. 0 mm under skenans fläns, plåtbandet fästs till varje regel med st profilskruv. 7. Skivorna fästs i reglar samt Plåtband PB00 med skruv enligt Knauf Danogips anvisningar MONTAGE INNERVÄGG ANSLUTNINGSDETALJER

143 Väggrupp E 0 Mx Brandklass: EI 0 Ljudklass: R w db Mx_ Anslutning mot bjälklag Teleskop, nedböjning max 0 mm.. Knauf Danogips teleskopskena med polyetenduk TSKP. x, mm Knauf Danogips skivor. Remsor min. h = 00 mm skruvas i TSKP -profil s00 mm för yttersta lagret.. Knauf Danogips regel avslutas 0 mm innan skenans botten, regeln får inte fästas i skenan.. Bjälklag min: 80 mm håldäckselement eller 0 mm betong. Akustisk tätmassa. Horisontellt Plåtband PB00, monterad min. 0 mm under skenans fläns, plåtbandet fästs till varje regel med st profilskruv. 7. Skivorna fästs i reglar samt Plåtband PB00 med skruv enligt Knauf Danogips anvisningar...7 Mx_ Anslutning mot TRP-bjälklag Teleskop, nedböjning max 0 mm.. Knauf Danogips teleskopskena med polyetenduk TSKP fästs s00 mm mot tak.. x, mm Knauf Danogips skivor. Remsor min. h = 00 mm skruvas i TSKP -profilen s00 mm för yttersta lagret.. Knauf Danogips regel avslutas 0 mm innan skenans botten, regeln får inte fästas i skenan.. Plåtband PB00 max. s00 mm i underkant profilbotten för infästning av takskena mellan profilbottnarna. Plåtbandet fästs med profilskruv.., mm Secura Board brandskyddsskiva, b = min. 00 mm i hela väggens längd, fästs till TRP-plåtens profilbottnar med Knauf Danogips skruv s00 mm. Om inte gipsskivan täcker hela takytan kompleteras nedåtvända rillor med stenullsstavar, volymvikt 70 kg/m³, b = min. 00 mm 7. Akustisk tätmassa 8. Horisontellt Plåtband PB00, monterad min. 0 mm under skenans fläns, plåtbandet fästs till varje regel med st profilskruv. 9. Skivorna fästs i reglar samt Plåtband PB00 med Knauf Danogips skruv enligt Knauf Danogips anvisningar. Anmärkning: Anslutningens ljudklass kan begränsas av TRP-bjälklaget...8 Mx_ Anslutning mot TRP-bjälklag Teleskop, nedböjning max 0 mm.. Knauf Danogips teleskopskena med polyetenduk TSKP, fästs i TRP-plåtens profilbottnar på max s00 mm. x, mm Knauf Danogips skivor. Remsor min. h=00 mm skruvas i TSKP -profilen s00 mm för yttersta lagret. Knauf Danogips regel avslutas 0 mm innan skenans botten, regeln får inte fästas i skenan.. Längs hela väggens längd med en bredd på min. 00 mm fästs en, mm Secura Board brandskyddsskiva till TRP-plåtens profilbottnar med Knauf Danogips skruv max. s00 mm. Längs hela väggens längd med en bredd av min. 00 mm isoleras nedåtvända rillor med stenullsstavar, volymvikt 70 kg/m³. Akustisk tätmassa 7. Horisontellt Plåtband PB00, monterad min. 0 mm under skenans fläns, plåtbandet fästs till varje regel med st profilskruv. 8. Skivorna fästs i reglar samt Plåtband PB00 med Knauf Danogips skruv enligt Knauf Danogips anvisningar. Anmärkning: Anslutningens ljudklass kan begränsas av TRP-bjälklaget. MONTAGE INNERVÄGG ANSLUTNINGSDETALJER 9.0.

144 Väggrupp E 0 Mx Brandklass: EI 0 Ljudklass: R w db.. Mx_ Anslutning mot undertak a Brandklass:. Primärprofil P, s00 mm. Sekundärprofil S /8 s0 mm. Knauf Danogips skena med polyetenduk SKP alt. skena med torr fogtätning SKT. Knauf Danogips skruv s00 mm. Alt. expanderplugg s00 mm om ej regel. Brandklass EI 0: x, mm Knauf Danogips skivor + mm heltäckande mineralull. Alt., mm Knauf Danogips skiva +, mm Secura Board (ytterst). Brandklass EI 0: x, mm Secura Board.. Akustisk tätmassa Anmärkning: Anslutningens brandklass begränsas av undertakets brandklass. Anslutningens ljudklass är inte beroende av mineralull i undertaket... Mx_ Anslutning mot undertak b Brandklass:. Primärprofil P, s00 mm. Sekundärprofil S /8 s0 mm. Knauf Danogips skena med polyetenduk SKP alt. skena med torr fogtätning SKT. Knauf Danogips skruv s00 mm. Alt. expanderplugg s00 mm om ej regel. Brandklass EI 0: x, mm Knauf Danogips skivor + mm heltäckande mineralull. Alt., mm Knauf Danogips skiva +, mm Secura Board (ytterst). Brandklass EI 0: x, mm Secura Board.. Akustisk tätmassa Anmärkning: Anslutningens brandklass begränsas av undertakets brandklass. Anslutningens ljudklass är inte beroende av mineralull i undertaket... Mx_ Anslutning mot bjälklag Brandklass:. Brandklass EI 0: x, mm Knauf Danogips skivor + mm heltäckande mineralull. Alt., mm Knauf Danogips skiva +, mm Secura Board (ytterst). Brandklass EI 0: x, mm Secura Board.. Bärprofil. Akustisk tätmassa. Betongbjälklag Anmärkning: Anslutningens brandklass begränsas av undertakets brandklass... Mx_ Anslutning mot undertak a Brandklass:. Primärprofil P, s00 mm. Sekundärprofil S /8 s00 mm., mm Knauf Danogips skiva, med min. 0 mm slits. Alt. x, mm Knauf Danogips skivor utan slits.. Knauf Danogips skruv s00 mm i zick zack. Alt. expanderplugg s00 mm om ej regel. Akustisk tätmassa Anmärkning: Anslutningens brandklass begränsas av undertakets brandklass... Mx_ Anslutning mot undertak b Brandklass:. Primärprofil P, s00 mm. Sekundärprofil S /8 s00 mm., mm Knauf Danogips skiva, med min. 0 mm slits. Alt. x, mm Knauf Danogips skivor utan slits.. Knauf Danogips skruv s00 mm. Alt. expanderplugg s00 mm om ej regel. Akustisk tätmassa Anmärkning: Anslutningens brandklass begränsas av undertakets brandklass... Mx_ Vägganslutning. Massiv vägg min. 0 mm betong eller 0 mm tegel med fyllda fogar. Infästningspunkterna för skenor får ej överstiga s00 mm. Akustisk tätmassa 9.0. MONTAGE INNERVÄGG ANSLUTNINGSDETALJER

145 Väggrupp E 0 Mx Brandklass: EI 0 Ljudklass: R w db 7.. Mx_ Vägganslutning a. x, mm Knauf Danogips skivor. Knauf Danogips skena med polyetenduk SKP alt. skena med torr fogtätning SKT. Lättvägg skall hålla minst samma ljudklass som gipsväggen. Expanderplugg s00 mm om ej regel. Ev. skarvremsa. Akustisk tätmassa.. Mx_ Vägganslutning b. x, mm Knauf Danogips skivor. Knauf Danogips skena med polyetenduk SKP alt. skena med torr fogtätning SKT. Lättvägg skall hålla minst samma ljudklass som gipsväggen. Knauf Danogips skruv s00 mm.. Ev. skarvremsa. Akustisk tätmassa.. Mx_ Anslutning mot betongbalk. x, mm Knauf Danogips skivor. Knauf Danogips skena med polyetenduk SKP alt. skena med torr fogtätning SKT. Nedböjning max. 0 mm. Springan kompletteras med akustisk tätmassa om båda sidorna, alt. godkänd brandfogmassa vid brandkrav.. Knauf Danogips regel avslutas mm innan skenans botten. Betongbalken skall hålla minst samma ljudklass som väggen. Skivorna fästs endast i reglarna min. 0 mm under skenans fläns med Knauf Danogips skruv. Vid brandkrav kompletteras om båda sidorna med horisontellt Plåtband PB00 mm under skenans fläns för fullskruvning i överkant gipsskiva. 7. Infästningspunkterna för skenor får ej överstiga s00 mm.. Mx_ Anslutning betongpelare a. Knauf Danogips skena med polyetenduk SKP alt. skena med torr fogtätning SKT. x, mm Knauf Danogips skivor. Vinkelprofil H 0/0. Ev. hörnskydd. Infästningspunkterna för skenor får ej överstiga s00 mm. Akustisk tätmassa.. Mx_ Anslutning betongpelare b. Knauf Danogips skena med polyetenduk SKP alt. skena med torr fogtätning SKT. x, mm Knauf Danogips skivor. Infästningspunkterna för skenor får ej överstiga s00 mm. Akustisk tätmassa MONTAGE INNERVÄGG ANSLUTNINGSDETALJER 9.0.7

146 Väggrupp E 0 Mx 8 Brandklass: EI 0 Ljudklass: R w 8 db 7.. Mx_8 Hörn. x, mm Knauf Danogips skivor. Knauf Danogips regel. Knauf Danogips skena med polyetenduk SKP alt. skena med torr fogtätning SKT. Ev. hörnskydd. Ev. skarvremsa. Hörnregel HR.. Mx_8 Hörn >90. x, Knauf Danogips skivor. Knauf Danogips regel. VPB 00 Vikbart plåtband. Ev. Multiflex-tejp. Vid brandkrav fylls med spackel. Ev. skarvremsa.. Mx_8 Hörn. x, mm Knauf Danogips skivor. Knauf Danogips regel. Knauf Danogips skena med polyetenduk SKP alt. skena med torr fogtätning SKT. Ev. hörnskydd. Ev. skarvremsa. Slits -0 mm 7. Akustisk tätmassa Mx_8 Golvanslutning. x, mm Knauf Danogips skivor. Knauf Danogips regel. Knauf Danogips skena med polyetenduk SKP alt. skena med torr fogtätning SKT. Massivt golv min. 0 mm betong. Infästningspunkterna för skenor får ej överstiga s00 mm. Akustisk tätmassa på två sidor.. Mx_8 Anslutning mot bjälklag. x, mm Knauf Danogips skivor. Knauf Danogips regel. Knauf Danogips skena med polyetenduk SKP alt. skena med torr fogtätning SKT. Bjl.-nedböjning max. 0 mm. Springan kompletteras med akustisk tätmassa om båda sidorna alt. godkänd brandfogmassa vid brandkrav.. Knauf Danogips regel avslutas mm innan skenans botten. Bjälklag min: 80 mm håldäckselement eller 0 mm betong 7. Skivorna fästs endast i reglarna min. 0 mm under skenans fläns med Knauf Danogips skruv. Vid brandkrav EI 0 kompletteras om båda sidorna med horisontellt Plåtband PB00 mm under skenans fläns för fullskruvning i överkant gipsskiva. 8. Infästningspunkterna för skenor får ej överstiga s00 mm.. Mx_8 Anslutning mot bjälklag Teleskop, nedböjning max 0 mm.. Knauf Danogips förstärkningsskena med polyetenduk FSKP. Vinkelprofil LP /0. x, mm Knauf Danogips skivor om varje sida. Remsor min. h = 00 mm skruvas i vinkelprofil s00 mm för yttersta lagret. Knauf Danogips regel avslutas 0 mm innan skenans botten, regeln får inte fästas i skenan.. Bjälklag min: 80 mm håldäckselement eller 0 mm betong. Horisontellt Plåtband PB00, monterad min. 0 mm under skenans fläns, plåtbandet fästs till varje regel med st profilskruv. 7. Skivorna fästs i reglar samt Plåtband PB00 med Knauf Danogips skruv enligt Knauf Danogips anvisningar MONTAGE INNERVÄGG ANSLUTNINGSDETALJER

147 Väggrupp E 0 Mx 8 Brandklass: EI 0 Ljudklass: R w 8 db Mx_8 Anslutning mot bjälklag Teleskop, nedböjning max 0 mm.. Knauf Danogips teleskopskena med polyetenduk TSKP. x, mm Knauf Danogips skivor. Remsor min. h = 00 mm skruvas i TSKP - profil s00 mm för yttersta lagret. Knauf Danogips regel avslutas 0 mm innan skenans botten, regeln får inte fästas i skenan.. Bjälklag min: 80 mm håldäckselement eller 0 mm betong. Horisontellt Plåtband PB00, monterad min. 0 mm under skenans fläns, plåtbandet fästs till varje regel med st profilskruv.. Skivorna fästs i reglar samt Plåtband PB00 med Knauf Danogips skruv enligt Knauf Danogips anvisningar. 7. Akustisk tätmassa om två sidor..7 Mx_8 Anslutning mot TRP-bjälklag Teleskop, nedböjning max 0 mm.. x, mm Knauf Danogips skiva. Knauf Danogips teleskopskena med polyetenduk TSKP fästs s00 mm mot tak. x, mm Knauf Danogips skivor alt. x mm Secura Board brandskyddskiva. Remsor min. h = 00 mm skruvas i TSKP -profilen s00 mm för yttersta lagret.. Knauf Danogips regel avslutas 0 mm innan skenans botten, regeln får inte fästas i skenan.. Plåtband PB 00 max. s00 mm i underkant profilbotten för infästning av takskena mellan profilbottnarna. Plåtbandet fästs med profilskruv.. x, mm Knauf Danogips skivor, b = min. 00 mm i hela väggens längd, fästs till TRP-plåtens profilbottnar med Knauf Danogips skruv s00 mm 7. Om inte gipsskivan täcker hela takytan kompleteras nedåtvända rillor med stenullsstavar, volymvikt 70 kg/m³, b = min. 00 mm 8. Akustisk tätmassa om två sidor 9. Min. 0 mm slits 0. Horisontellt Plåtband PB00, monterad min. 0 mm under skenans fläns, plåtbandet fästs till varje regel med st profilskruv.. Skivorna fästs i reglar samt Plåtband PB00 med Knauf Danogips skruv enligt Knauf Danogips anvisningar.. Infästningspunkterna för skenor får ej överstiga s00 mm. Anmärkning: Anslutningens ljudklass kan begränsas av TRP-bjälklaget...8 Mx_8 Anslutning mot TRP-bjälklag Teleskop, nedböjning max 0 mm.. Knauf Danogips teleskopskena med polyetenduk TSKP, fästs i TRP-plåtens profilbottnar på max s00 mm. x, mm Knauf Danogips skivor. Remsor min. h=00 mm skruvas i TSKP -profilen s00 mm för yttersta lagret. Knauf Danogips regel avslutas 0 mm innan skenans botten, regeln får inte fästas i skenan.. Längs hela väggens längd med en bredd på min. 00 mm fästs x, mm Knauf Danogips skiva till TRP-plåtens profilbottnar med Knauf Danogips skruv max. s00 mm. Längs hela väggens längd med en bredd av min. 00 mm isoleras nedåtvända rillor med stenullsstavar, volymvikt 70 kg/m³. Akustisk tätmassa om två sidor 7. Min. 0 mm slits 8. Horisontellt Plåtband PB00, monterad min. 0 mm under skenans fläns, plåtbandet fästs till varje regel med st profilskruv. 9. Skivorna fästs i reglar samt Plåtband PB00 med Knauf Danogips skruv enligt Knauf Danogips anvisningar. 0. Infästningspunkterna för skenor får ej överstiga s00 mm. Anmärkning: Anslutningens ljudklass kan begränsas av TRP-bjälklaget. MONTAGE INNERVÄGG ANSLUTNINGSDETALJER 9.0.9

148 Väggrupp E 0 Mx 8 Brandklass: EI 0 Ljudklass: R w 8 db Mx_8 Anslutning mot undertak a Brandklass:. Primärprofil P, s00 mm. Sekundärprofil S /8 s0 mm. Brandklass EI 0: x, mm Knauf Danogips skivor + mm heltäckande mineralull. Alt., mm Knauf Danogips skiva +, mm Secura Board (ytterst). Brandklass EI 0: x, mm Secura Board.. x, mm Knauf Danogips skivor. Knauf Danogips regel. Knauf Danogips skena med polyetenduk SKP alt. skena med torr fogtätning SKT 7. Knauf Danogips skruv s0 mm. 8. Akustisk tätmassa om två sidor 9. Min. 0 mm slits Anmärkning: Anslutningens brandklass begränsas av undertakets brandklass... Mx_8 Anslutning mot undertak b Brandklass:. Primärprofil P, s00 mm. Sekundärprofil S /8 s0 mm. Brandklass EI 0: x, mm Knauf Danogips skivor + mm heltäckande mineralull. Alt., mm Knauf Danogips skiva +, mm Secura Board (ytterst). Brandklass EI 0: x, mm Secura Board.. x, mm Knauf Danogips skivor. Knauf Danogips regel. Knauf Danogips skena med polyetenduk SKP alt. skena med torr fogtätning SKT 7. Knauf Danogips skruv s0 mm. Alternativt expanderplugg s0 mm om ej regel 8. Akustisk tätmassa om två sidor 9. Min. 0 mm slits Anmärkning: Anslutningens brandklass begränsas av undertakets brandklass... Mx_8 Anslutning mot bjälklag Brandklass:. Brandklass EI 0: x, mm Knauf Danogips skivor + mm heltäckande mineralull. Alt., mm Knauf Danogips skiva +, mm Secura Board (ytterst). Brandklass EI 0: x, mm Secura Board. x, mm Knauf Danogips skivor. Bärprofil. Knauf Danogips skena med polyetenduk SKP alt. skena med torr fogtätning SKT. Infästningspunkterna för skenor får ej överstiga s00 mm. Akustisk tätmassa om båda sidor 7. Bjälklag min: 80 mm håldäckselement eller 0 mm betong Anmärkning: Anslutningens brandklass begränsas av undertakets brandklass Mx_8 Vägganslutning. x, mm Knauf Danogips skivor. Knauf Danogips skena med polyetenduk SKP alt. skena med torr fogtätning SKT. Massiv vägg min. 0 mm betong eller 0 mm tegel med fyllda fogar. Infästningspunkterna för skenor får ej överstiga s00 mm. Akustisk tätmassa om båda sidorna.. Mx_8 Vägganslutning a. x, mm Knauf Danogips skivor. Knauf Danogips skena med polyetenduk SKP alt. skena med torr fogtätning SKT. Lättvägg skall hålla minst samma ljudklass som gipsväggen. Expanderplugg s00 mm om ej regel. Ev. skarvremsa. Akustisk tätmassa på två sidor 7. Min. 0 mm slits.. Mx_8 Vägganslutning b. x, mm Knauf Danogips skivor. Knauf Danogips skena med polyetenduk SKP alt. skena med torr fogtätning SKT. Lättvägg skall hålla minst samma ljudklass som gipsväggen. Knauf Danogips skruv s00 mm.. Ev. skarvremsa. Akustisk tätmassa på två sidor 7. Min. 0 mm slits MONTAGE INNERVÄGG ANSLUTNINGSDETALJER

149 Väggrupp E 0 Mx 8 Brandklass: EI 0 Ljudklass: R w 8 db Mx_8 Vägganslutning. x, mm Knauf Danogips skivor. Knauf Danogips regel. Ev. skarvremsa. Hörnregel HR. Minst ett regelfack fylls med mineralull.. Mx_8 Vägganslutning. Lätt yttervägg med slitsade profiler. 9. mm Knauf Danogips vindskyddskiva. x, mm Knauf Danogips skivor. Knauf Danogips regel. Ev. skarvremsa. Hörnregel HR 7. Diffusionsspärr vid yttervägg fortsätter min. 00 mm in i tvärvägg.. Mx_8 Vägganslutning. x, mm Knauf Danogips skivor. Knauf Danogips regel. Knauf Danogips skena med polyetenduk SKP alt. skena med torr fogtätning SKT. Akustisk tätmassa på två sidor. Ev. skarvremsa. Min. 0 mm slits Mx_8 Anslutning mot betongbalk. x, mm Knauf Danogips skivor. Knauf Danogips regel. Knauf Danogips skena med polyetenduk SKP alt. skena med torr fogtätning SKT. Nedböjning max. 0 mm. Springan kompletteras med akustisk tätmassa om båda sidorna, alt. godkänd brandfogmassa vid brandkrav.. Knauf Danogips regel avslutas mm innan skenans botten. Betongbalken skall hålla minst samma ljudklass som väggen 7. Skivorna fästs endast i reglarna min. 0 mm under skenans fläns med Knauf Danogips skruv. Vid brandkrav kompletteras om båda sidorna med horisontellt Plåtband PB00 mm under skenans fläns för fullskruvning i överkant gipsskiva. 8. Infästningspunkterna för skenor får ej överstiga s00 mm.. Mx_8 Anslutning betongpelare a. Knauf Danogips skena med polyetenduk SKP alt. skena med torr fogtätning SKT. x, mm Knauf Danogips skivor. Vinkelprofil H 0/0. Ev. hörnskydd. Infästningspunkterna för skenor får ej överstiga s00 mm. Akustisk tätmassa.. Mx_8 Anslutning betongpelare b. Knauf Danogips skena med polyetenduk SKP alt. skena med torr fogtätning SKT. x, mm Knauf Danogips skivor. Infästningspunkterna för skenor får ej överstiga s00 mm. Akustisk tätmassa MONTAGE INNERVÄGG ANSLUTNINGSDETALJER 9.0.

150 Väggrupp E 0 Mx Brandklass: EI 0 Ljudklass: R w db 7.. Mx_ Hörn. x, mm Knauf Danogips skivor. Knauf Danogips regel. Ev. hörnskydd. Ev. skarvremsa. Hörnregel HR.. Mx_ Hörn >90. x, Knauf Danogips skivor. Knauf Danogips regel. VPB 00 Vikbart plåtband. Ev. Multiflex-tejp. Vid brandkrav fylls med spackel. Ev. skarvremsa.. Mx_ Golvanslutning. x, mm Knauf Danogips skivor. Knauf Danogips regel. Knauf Danogips skena med polyetenduk SKP alt. skena med torr fogtätning SKT. Massivt golv min. 90 mm betong med stomfog. Infästningspunkterna för skenor får ej överstiga s00 mm. Akustisk tätmassa på två sidor 7. Genomgående stomfog, min. 0 mm fylld med mineralull Mx_ Anslutning mot bjälklag. Bjl.-nedböjning max. 0 mm. Springan kompletteras med akustisk tätmassa om båda sidorna, alt. godkänd brandfogmassa vid brandkrav.. Knauf Danogips regel avslutas mm innan skenans botten. Bjälklag min: 80 mm håldäckselement eller 0 mm betong. Skivorna fästs endast i reglarna min. 0 mm under skenans fläns med Knauf Danogips skruv. Vid brandkrav kompletteras om båda sidorna med horisontellt Plåtband PB00 mm under skenans fläns för fullskruvning i överkant gipsskiva... Mx_ Anslutning mot bjälklag Teleskop, nedböjning max 0 mm.. Knauf Danogips förstärkningsskena med polyetenduk FSKP. Vinkelprofil LP /0. x, mm Knauf Danogips skivor om varje sida. Remsor min. h = 00 mm skruvas i vinkel profil s00 mm för yttersta lagret. Knauf Danogips regel avslutas 0 mm innan skenans botten, regeln får inte fästas i skenan.. Bjälklag min: 0 mm betong eller 80 mm håldäckselement. Horisontellt Plåtband PB00, monterad min. 0 mm under skenans fläns, plåtbandet fästs till varje regel med st profilskruv. 7. Skivorna fästs i reglar samt Plåtband PB00 med Knauf Danogips skruv enligt Knauf Danogips anvisningar... Mx_ Anslutning mot bjälklag Teleskop, nedböjning max 0 mm.. Knauf Danogips teleskopskena med polyetenduk TSKP. x, mm Knauf Danogips skivor. Remsor min. h = 00 mm skruvas i TSKP - profil s00 mm för yttersta lagret. Knauf Danogips regel avslutas 0 mm innan skenans botten, regeln får inte fästas i skenan.. Bjälklag min: 80 mm håldäckselement eller 0 mm betong. Akustisk tätmassa om två sidor. Horisontellt Plåtband PB00, monterad min. 0 mm under skenans fläns, plåtbandet fästs till varje regel med st profilskruv. 7. Skivorna fästs i reglar samt Plåtband PB00 med Knauf Danogips skruv enligt Knauf Danogips anvisningar MONTAGE INNERVÄGG ANSLUTNINGSDETALJER

151 Väggrupp E 0 Mx Brandklass: EI 0 Ljudklass: R w db Mx_ Anslutning mot TRP-bjälklag Teleskop, nedböjning max 0 mm.. Knauf Danogips teleskopskena med polyetenduk TSKP fästs s00 mm mot tak. x, mm Knauf Danogips skivor. Remsor min. h = 00 mm skruvas i TSKP -profilen s00 mm för yttersta lagret.. Knauf Danogips regel avslutas 0 mm innan skenans botten, regeln får inte fästas i skenan.. Plåtband PB 00 max. s00 mm i underkant profilbotten för infästning av takskena mellan profilbottnarna. Plåtbandet fästs med profilskruv.. x, mm Knauf Danogips skivor, b = min. 00 mm i hela väggens längd, fästs till TRP-plåtens profilbottnar med Knauf skruv s00 mm. Om inte gipsskivan täcker hela takytan kompleteras nedåtvända rillor med stenullsstavar, volymvikt 70 kg/m³, b = min. 00 mm 7. Horisontellt Plåtband PB00, monterad min. 0 mm under skenans fläns, plåtbandet fästs till varje regel med st profilskruv. 8. Skivorna fästs i reglar samt Plåtband PB00 med Knauf Danogips skruv enligt Knauf Danogips anvisningar. 9. Akustisk tätmassa om två sidor 0. Min. 0 mm slits Anmärkning: Anslutningens ljudklass kan begränsas av TRP-bjälklaget... Mx_ Anslutning mot TRP-bjälklag Teleskop, nedböjning max 0 mm.. Knauf Danogips teleskopskena med polyetenduk TSKP, fästs i TRP-plåtens profilbottnar på max s00 mm. x, mm Knauf Danogips skivor. Remsor min. h=00 mm skruvas i TSKP - profilen s00 mm för yttersta lagret. Knauf Danogips regel avslutas 0 mm innan skenans botten, regeln får inte fästas i skenan.. Längs hela väggens längd med en bredd på min. 00 mm fästs x, mm Knauf Danogips skiva till TRP-plåtens profilbottnar med Knauf Danogips skruv max. s00 mm. Längs hela väggens längd med en bredd av min. 00 mm isoleras nedåtvända rillor med stenullsstavar, volymvikt 70 kg/m³. Horisontellt Plåtband PB00, monterad min. 0 mm under skenans fläns. Plåtbandet fästs till varje regel med st profilskruv. 7. Skivorna fästs i reglar samt Plåtband PB00 med Knauf Danogips skruv enligt Knauf Danogips anvisningar. 8. Akustisk tätmassa om två sidor 9. Min. 0 mm slits Anmärkning: Anslutningens ljudklass kan begränsas av TRP-bjälklaget. MONTAGE INNERVÄGG ANSLUTNINGSDETALJER 9.0.

152 Väggrupp E 0 Mx Brandklass: EI 0 Ljudklass: R w db Slits.. Mx_ Anslutning mot undertak a Brandklass:. Primärprofil P, s00 mm. Sekundärprofil S /8 s0 mm. Brandklass EI 0: x, mm Knauf Danogips skivor. Alt., mm Knauf Danogips skiva +, mm Secura Board (ytterst). Brandklass EI 0: x, mm Secura Board.. mm heltäckande mineralull. Knauf Danogips vinkelprofil H 0/0 Anmärkning: Anslutningens brandklass begränsas av undertakets brandklass... Mx_ Anslutning mot undertak a Brandklass:. Primärprofil P, s00 mm. Sekundärprofil S /8 s0 mm. Brandklass EI 0: x, mm Knauf Danogips skivor. Alt., mm Knauf Danogips skiva +, mm Secura Board (ytterst). Brandklass EI 0: x, mm Secura Board.. mm heltäckande mineralull. Knauf Danogips vinkelprofil H 0/0 Anmärkning: Anslutningens brandklass begränsas av undertakets brandklass... Mx_ Vägganslutning. x, mm Knauf Danogips skivor. Knauf Danogips skena med polyetenduk SKP alt. skena med torr fogtätning SKT. Massiv vägg min. 0 mm betong eller 0 mm tegel med puts eller fyllda fogar. Akustisk tätmassa om båda sidorna Mx_ Anslutning mot bjälklag Brandklass:. Brandklass EI 0: x, mm Knauf Danogips skivor + mm heltäckande mineralull. Alt., mm Knauf Danogips skiva +, mm Secura Board (ytterst). Brandklass EI 0: x, mm Secura Board. x, mm Knauf Danogips skivor. Bärprofil. Knauf Danogips regel. Knauf Danogips skena med polyetenduk SKP alt. skena med torr fogtätning SKT. Akustisk tätmassa om båda sidor 7. Bjälklag min: 80 mm håldäckselement eller 0 mm betong 8. Min. mm heltäckande mineralull Anmärkning: Anslutningens brandklass begränsas av undertakets brandklass... Mx_ Vägganslutning a. x, mm Knauf Danogips skivor. Knauf Danogips regel. Ev. skarvremsa. Hörnregel HR. Hålrummet fyll med mineralull.. Mx_ Vägganslutning b. x, mm Knauf Danogips skivor. Knauf Danogips regel. Ev. skarvremsa. Hörnregel HR. Minst ett regelfack fylls med mineralull 9.0. MONTAGE INNERVÄGG ANSLUTNINGSDETALJER

153 Väggrupp E 0 Mx Brandklass: EI 0 Ljudklass: R w db 7.. Mx_ Vägganslutning. Lätt yttervägg med slitsade profiler. 9. mm Knauf Danogips vindskyddskiva. x, mm Knauf Danogips skivor. Knauf Danogips regel. Ev. skarvremsa. Hörnregel HR 7. Diffusionsspärr vid yttervägg fortsätter min. 00 mm in i tvärvägg.. Mx_ Vägganslutning. x, mm Knauf Danogips skivor. Knauf Danogips regel. Hörnprofil LP /0. Akustisk tätmassa på två sidor. Ev. skarvremsa. Min. 0 mm slits.. Mx_ Anslutning mot betongbalk. Knauf Danogips skena med polyetenduk SKP alt. skena med torr fogtätning SKT. Nedböjning max. 0 mm. Springan kompletteras med godkänd akustisk tätmassa om båda sidorna, alt. godkänd brandfogmassa vid brandkrav.. Knauf Danogips regel avslutas mm innan skenans botten. Betongbalken skall hålla minst samma ljudoch brandklass som väggen. Skivorna fästs endast i reglarna min. 0 mm under skenans fläns med Knauf Danogips skruv. Vid brandkrav kompletteras om båda sidorna med horisontellt Plåtband PB00 mm under skenans fläns för fullskruvning i överkant gipsskiva... Mx_ Anslutning betongpelare a. Knauf Danogips skena med polyetenduk SKP alt. skena med torr fogtätning SKT. x, mm Knauf Danogips skivor. Vinkelprofil H 0/0. Ev. hörnskydd. Infästningspunkterna för skenor får ej överstiga s00 mm. Akustisk tätmassa.. Mx_ Anslutning betongpelare b. Knauf Danogips skena med polyetenduk SKP alt. skena med torr fogtätning SKT. x, mm Knauf Danogips skivor. Infästningspunkterna för skenor får ej överstiga s00 mm. Akustisk tätmassa MONTAGE INNERVÄGG ANSLUTNINGSDETALJER 9.0.

154 Väggrupp Z 0 Mx 7 Brandklass: EI 0 Ljudklass: R w 7 db 7.. Mx_7 Hörn a. x, mm Knauf Danogips skivor. Knauf Danogips regel i sicksack. Knauf Danogips regel. Ev. Hörnskydd. Ev. Skarvremsa. Hörnregel HR 7.. Mx_7 Hörn b. x, mm Knauf Danogips skivor. Knauf Danogips regel i sicksack. Knauf Danogips regel. Ev. hörnskydd. Ev. skarvremsa 7.. Mx_7 Hörn >90. x, Knauf Danogips skivor. Knauf Danogips regel i sicksack, Obs! Ej kontakt. VPB 00 Vikbart plåtband. Ev. hörnskydd. Vid brandkrav fylls med spackel. Ev. skarvremsa Mx_7 Golvanslutning. x, mm Knauf Danogips skivor. Knauf Danogips regel i sicksack. Knauf Danogips skena med polyetenduk SKP alt. skena med torr fogtätning SKT. Massivt golv min. 0 mm betong med stomfog. Infästningspunkterna för skenor får ej överstiga s00 mm. Akustisk tätmassa på två sidor 7. Väggklammer VK vid varje regel (i golv och takskena) 8. Stomfog, min. 0 mm fylld med mineralull. 7.. Mx_7 Anslutning mot bjälklag a. x, mm Knauf Danogips skivor. Knauf Danogips regel i sicksack. Knauf Danogips skena med polyetenduk SKP alt. skena med torr fogtätning SKT. Bjl.-nedböjning max. 0 mm. Springan kompletteras med akustisk tätmassa om båda sidorna, alt. godkänd brandfogmassa vid brandkrav.. Knauf Danogips regel avslutas mm innan skenans botten. Väggklammer VK vid varje regel (i golv och takskena) 7. Bjälklag min: 80 mm håldäckselement eller 0 mm betong 8. Skivorna fästs endast i reglarna min. 0 mm under skenans fläns med Knauf Danogips skruv. Vid brandkrav kompletteras om båda sidorna med horisontellt Plåtband PB00 mm under skenans fläns för fullskruvning i överkant gipsskiva. 9. Infästningspunkterna för skenor får ej överstiga s00 mm 7.. Mx_7 Anslutning mot bjälklag b. x, mm Knauf Danogips skivor. Knauf Danogips regel i sicksack. Knauf Danogips skena med polyetenduk SKP alt. skena med torr fogtätning SKT. Väggklammer VK vid varje regel (i golv och takskena). Bjälklag min: 80 mm håldäckselement eller 0 mm betong.. Infästningspunkterna för skenor får ej överstiga s00 mm 7. Akustisk tätmassa om båda sidor Anmärkning: Anslutningens ljud- och brandklass är inte beroende av övergolv MONTAGE INNERVÄGG ANSLUTNINGSDETALJER

155 Väggrupp Z 0 Mx 7 Brandklass: EI 0 Ljudklass: R w 7 db Mx_7 Anslutning mot undertak Brandklass:. Primärprofil P, s00 mm. Sekundärprofil S /8 s0 mm. Brandklass EI 0: x, mm Knauf Danogips skivor. Alt., mm Knauf Danogips skiva +, mm Secura Board (ytterst). Brandklass EI 0: x, mm Secura Board.. 70 mm heltäckande mineralull. Drevning med mineralull. x, mm Knauf Danogips skivor 7. Knauf Danogips regel i sicksack 8. Min. 0 mm slits 9. Väggklammer VK i varje regel (vid golv- och takskena) 0. Akustisk tätmassa om två sidor Anmärkning: Anslutningens brandklass begränsas av undertakets brandklass. 7.. Mx_7 Anslutning mot bjälklag Brandklass:. Brandklass EI 0: x, mm Knauf Danogips skivor + mm Secura Board (ytterst). Brandklass EI 0: x, mm Secura Board.. x, mm Knauf Danogips skivor. Bärprofil. Knauf Danogips regel i sicksack. Knauf Danogips skena med polyetenduk SKP alt. skena med torr fogtätning SKT. Infästningspunkterna för skenor får ej överstiga s00 mm 7. Akustisk tätmassa om två sidor 8. Bjälklag min: 80 mm håldäckselement eller 0 mm massiv betong 9. Min. mm heltäckande mineralull 0. Väggklammer VK i varje regel (vid golv- och takskena) Anmärkning: Anslutningens brandklass begränsas av undertakets brandklass. 7.. Mx_7 Anslutning mot bjälklag. x, mm Knauf Danogips skivor. Bärprofil. Knauf Danogips regel i sicksack. Knauf Danogips skena med polyetenduk SKP alt. skena med torr fogtätning SKT. Infästningspunkterna för skenor får ej överstiga s00 mm. Akustisk tätmassa om två sidor 7. Bjälklag min: 80 mm håldäckselement eller 0 mm massiv betong 8. Väggklammer VK i varje regel (vid golv- och takskena) 9. Min. x, mm Knauf Danogips skiva Mx_7 Vägganslutning. x, mm Knauf Danogips skivor. Knauf Danogips regel i sicksack. Knauf Danogips skena med polyetenduk SKP alt. skena med torr fogtätning SKT. Massiv vägg min. 0 mm betong eller 0 mm tegel med puts eller fyllda fogar. Infästningspunkterna för skenor får ej överstiga s00 mm. Akustisk tätmassa om båda sidorna 7. Väggklammer VK i varje regel (vid golv- och takskena) 7.. Mx_7 Vägganslutning a. x, mm Knauf Danogips skivor. Knauf Danogips regel i sicksack. Ev. skarvremsa. Hörnregel HR. Knauf Danogips regel. Minst ett regelfack fylls med mineralull 7.. Mx_7 Vägganslutning b. x, mm Knauf Danogips skivor. Knauf Danogips regel i sicksack. Ev. skarvremsa. Hörnregel HR. Knauf Danogips regel. Minst ett regelfack fylls med mineralull MONTAGE INNERVÄGG ANSLUTNINGSDETALJER 9.0.7

156 Väggrupp Z 0 Mx 7 Brandklass: EI 0 Ljudklass: R w 7 db Mx_7 Vägganslutning a. Lätt yttervägg med slitsade profiler. 9. mm Knauf Danogips vindskyddskiva. x, mm Knauf Danogips skivor. Knauf Danogips regel i sicksack. Ev. skarvremsa. Hörnregel HR 7. Diffusionsspärr vid yttervägg fortsätter min. 00 mm in i tvärvägg Mx_7 Vägganslutning b. Lätt yttervägg med slitsade profiler. 9. mm Knauf Danogips vindskyddskiva. x, mm Knauf Danogips skivor. Knauf Danogips regel i sicksack. Ev. skarvremsa. Hörnregel HR 7. Diffusionsspärr vid yttervägg fortsätter min. 00 mm in i tvärvägg 7.. Mx_7 Vägganslutning. x, mm Knauf Danogips skivor. Knauf Danogips regel i sicksack. Knauf Danogips skena med polyetenduk SKP alt. skena med torr fogtätning SKT. Massiv vägg min. 0 mm betong eller 00 mm tegel med puts eller fyllda fogar. Min. 0 mm spalt fylld med mineralull. Min. 70 mm mineralull 7. Infästningspunkterna för skenor får ej överstiga s00 mm 8. Akustisk tätmassa om båda sidorna 9. Väggklammer VK i varje regel (vid golv- och takskena) Mx_7 Anslutning mot betongbalk. x, mm Knauf Danogips skivor. Knauf Danogips regel i sicksack. Knauf Danogips skena med polyetenduk SKP alt. skena med torr fogtätning SKT. Nedböjning max. 0 mm. Springan kompletteras med Akustisk tätmassa om båda sidorna, alt. godkänd brandfogmassa vid brandkrav.. Knauf Danogips regel avslutas mm innan skenans botten. Betongbalken skall hålla minst samma ljudoch brandklass som väggen 7. Skivorna fästs endast i reglarna min. 0 mm under skenans fläns med Knauf Danogips skruv. Vid brandkrav kompletteras om båda sidorna med horisontellt Plåtband PB00 mm under skenas fläns för fullskruvning i överkant gipsskiva. 8. Infästningspunkterna för skenor får ej överstiga s00 mm 9. Väggklammer VK i varje regel (vid golv- och takskena) 7.. Mx_7 Anslutning betongpelare a. Knauf Danogips regel i sicksack. Knauf Danogips skena med polyetenduk SKP alt. skena med torr fogtätning SKT. x, mm Knauf Danogips skivor. Vinkelprofil H 0/0. Ev. hörnskydd. Infästningspunkterna för skenor får ej överstiga s00 mm 7. Akustisk tätmassa 7.. Mx_7 Anslutning betongpelare b. Knauf Danogips regel i sicksack. Knauf Danogips skena med polyetenduk SKP alt. skena med torr fogtätning SKT. x, mm Knauf Danogips skivor. Infästningspunkterna för skenor får ej överstiga s00 mm. Akustisk tätmassa MONTAGE INNERVÄGG ANSLUTNINGSDETALJER

157 Väggrupp D 0 Mx Brandklass: EI 0 Ljudklass: R w db Mx_ Hörn. x, mm Knauf Danogips skivor. Knauf Danogips regel. Ev. Hörnskydd. Ev. Skarvremsa. Hörnregel HR 8.. Mx_ Hörn >90. x, Knauf Danogips skivor. Knauf Danogips regel. VPB 00 Vikbart plåtband. Ev. Multiflex-tejp. Vid brandkrav fylls med spackel. Ev. skarvremsa 8.. Mx_ Golvanslutning. x, mm Knauf Danogips skivor. Knauf Danogips regel. Knauf Danogips skena med polyetenduk SKP alt. skena med torr fogtätning SKT. Platta på mark min.: 0 betong. Infästningspunkterna för skenor får ej överstiga s00 mm. Akustisk tätmassa på två sidor 7. Stomfog, min. 0 mm fylld med mineralull Mx_ Anslutning mot bjälklag Teleskop, nedböjning max 0 mm.. x, mm Knauf Danogips skivor. Knauf Danogips förstärkningsskena med polyetenduk FSKP. Vinkelprofil LP /0 eller likvärdig. x, mm remsor min. h = 00 mm av Knauf Danogips skiva om varje sida. Remsorna skruvas i vinkelprofil s00 mm för yttersta lagret. Knauf Danogips regel avslutas 0 mm innan skenans botten, regeln får inte fästas i skenan.. Bjälklag min: 80 mm håldäckselement eller 0 mm betong 7. Horisontellt Plåtband PB00, monterad min 0 mm under skenans fläns, plåtbandet fästs till varje regel med st profilskruv. 8. Skivorna fästs i reglar samt Plåtband PB00 med Knauf Danogips skruv enligt Knauf Danogips anvisningar. 9. Mineralull 8.. Mx_ Anslutning mot bjälklag. Nedpendlad Knauf Danogips innertak med min. x, mm Knauf Danogips skivor + mm heltäckande mineralull.. Bjälklag min: 80 mm håldäckselement eller 0 mm betong. Knauf Danogips regel avslutas 0 mm innan skenans botten. Knauf Danogips skena med polyetenduk SKP alt. skena med torr fogtätning SKT. Infästningspunkterna för skenor får ej överstiga s00 mm. Akustisk tätmassa om två sidor 8.. Mx_ Vägganslutning. x, mm Knauf Danogips skivor. Knauf Danogips skena med polyetenduk SKP alt. skena med torr fogtätning SKT. Massiv vägg min. 0 mm betong eller 0 mm tegel med puts eller fyllda fogar. Infästningspunkterna för skenor får ej överstiga s00 mm. Akustisk tätmassa om båda sidor MONTAGE INNERVÄGG ANSLUTNINGSDETALJER 9.0.9

158 Väggrupp D 0 Mx Brandklass: EI 0 Ljudklass: R w db Mx_ Vägganslutning. x, mm Knauf Danogips skivor. Knauf Danogips regel. Hörnregel HR 0/0 alternativt HRT 0/0. Ev. skarvremsa 8.. Mx_ Vägganslutning. x, mm Knauf Danogips skivor. Knauf Danogips regel. Knauf Danogips skena med polyetenduk SKP alt. skena med torr fogtätning SKT. Akustisk tätmassa om två sidor. Gips slitsas min. mm. Min. mm slits mellan skenorna 7. Ev. skarvremsa 8.. Mx_ Vägganslutning. Lätt yttervägg med horisontell påsalningsprofil PZ s0 mm för tilläggsisolering. Diffusionsspärr. Horisontell påsalningsprofil PZ s0 mm för tilläggsisolering. För brandkrav EI 0 isoleras med stenull ut till närmaste stående ytterväggsregel.. x, mm Knauf Danogips skivor. Vinkelprofil H 0/0 7. Knauf Danogips regel fästs till påsalningsprofiler och tak- och golvskenor med profilskruv. 8. Påsalningsprofilerna slitsas min. mm 9. Ev. skarvremsa Mx_ Vägganslutning. Lätt yttervägg med mm horisontell påsalningsprofil s0 mm för tilläggsisolering. Diffusionsspärr. För brandkrav EI 0 isoleras med stenull ut till närmaste stående ytterväggsregel. x, mm Knauf Danogips skivor. Knauf Danogips skena med polyetenduk SKP alt. skena med torr fogtätning SKT. Akustisk tätmassa på två sidor 7. Knauf Danogips regel 8. Påsalningsprofilerna och gips slitsas min. mm. 9. Ev. skarvremsa 8.. Mx_ Anslutning mot betongbalk. Knauf Danogips skena med polyetenduk SKP alt. skena med torr fogtätning SKT. Nedböjning max. 0 mm. Springan kompletteras med akustisk tätmassa om båda sidorna, alt. godkänd brandfogmassa vid brandkrav.. Knauf Danogips regel avslutas mm innan skenans botten. Balk min. 00 mm betong (balken skall hålla minst samma ljud- och brandklass som väggen). Skivorna fästs endast i reglarna min. 0 mm under skenans fläns med Knauf Danogips skruv. Vid brandkrav kompletteras om båda sidorna med horisontellt Plåtband PB00 mm under skenas fläns för fullskruvning i överkant gipsskiva.. Infästningspunkterna för skenor får ej överstiga s00 mm 8.. Mx_ Anslutning betongpelare a. Knauf Danogips regel. Knauf Danogips skena med polyetenduk SKP alt. skena med torr fogtätning SKT. x, mm Knauf Danogips skivor. Ev. hörnskydd. Infästningspunkterna för skenor får ej över stiga s00 mm.. Akustisk tätmassa MONTAGE INNERVÄGG ANSLUTNINGSDETALJER

159 Väggrupp D 0 Mx Brandklass: EI 0 Ljudklass: R w db 8.. Mx_ Anslutning betongpelare b. Knauf Danogips regel. Knauf Danogips skena med polyetenduk SKP alt. skena med torr fogtätning SKT. x, mm Knauf Danogips skivor. Infästningspunkterna för skenor får ej överstiga s00 mm. Akustisk tätmassa MONTAGE INNERVÄGG ANSLUTNINGSDETALJER 9.0.

160 Väggrupp D 0 Mx Brandklass: EI 90 Ljudklass: R w db Mx_ Hörn. x, mm Knauf Danogips skivor. Knauf Danogips regel. Ev. hörnskydd. Ev. skarvremsa. Hörnregel HR 9.. Mx_ Hörn >90. x, Knauf Danogips skivor. Knauf Danogips regel. VPB 00 Vikbart plåtband. Ev. Multiflex-tejp. Vid brandkrav fylls med spackel. Ev. skarvremsa 9.. Mx_ Golvanslutning. x, mm Knauf Danogips skivor. Knauf Danogips regel. Knauf Danogips skena med polyetenduk SKP alt. skena med torr fogtätning SKT. Platta på mark min.: 0 betong. Infästningspunkterna för skenor får ej överstiga s00 mm. Akustisk tätmassa på två sidor 7. Stomfog, min. 0 mm fylld med mineralull Mx_ Anslutning mot bjälklag Teleskop: nedböjning max 0 mm. x, mm Knauf Danogips skivor. Knauf Danogips förstärkningsskena med polyetenduk FSKP. Vinkelprofil LP /0 eller likvärdig. x, mm remsor min. h = 00 mm av Secura Board om varje sida. Remsorna skruvas i vinkelprofil s00 mm för yttersta lagret. Knauf Danogips regel avslutas 0 mm innan skenans botten, regeln får inte fästas i skenan.. Bjälklag min: 80 mm håldäckselement eller 0 mm 7. Horisontellt Plåtband PB00, monterad min. 0 mm under skenans fläns, plåtbandet fästs till varje regel med st profilskruv. 8. Skivorna fästs i reglar samt Plåtband PB00 med Knauf Danogips skruv enligt Knauf Danogips anvisningar. 9. Infästningspunkterna för skenor får ej överstiga s00 mm 0. Mineralull 9.. Mx_ Anslutning mot bjälklag. Nedpendlad Knauf Danogips innertak med min. x, mm Knauf Danogips skivor + mm heltäckande mineralull.. Bjälklag min: 80 mm håldäckselement eller 0 mm betong. Knauf Danogips regel avslutas 0 mm innan skenans botten. Knauf Danogips skena med polyetenduk SKP alt. skena med torr fogtätning SKT. Infästningspunkterna för skenor får ej överstiga s00 mm. Akustisk tätmassa om två sidor 9.. Mx_ Anslutning mot bjälklag. x, mm Knauf Danogips skivor. Bjälklag min: 80 mm håldäckselement eller 0 mm betong. Knauf Danogips skena med polyetenduk SKP alt. skena med torr fogtätning SKT. Infästningspunkterna för skenor får ej överstiga s00 mm. Akustisk tätmassa om två sidor. Bjälklaget kompleteras eventuellt med övergolv eller flytande golv, exempelvis GIFA floor Anmärkning: Anslutningens ljudklass är inte beroende av övergolv. Brandklassen förutsätter att bjälklaget uppfyller klassen MONTAGE INNERVÄGG ANSLUTNINGSDETALJER

161 Väggrupp D 0 Mx Brandklass: EI 90 Ljudklass: R w db Mx_ Vägganslutning. x, mm Knauf Danogips skivor. Knauf Danogips skena med polyetenduk SKP alt. skena med torr fogtätning SKT. Massiv vägg min. 0 mm betong eller 0 mm tegel med puts eller fyllda fogar. Min. 7 mm mineralull. Mi. 0 mm spalt fylld med mineralull. Infästningspunkterna för skenor får ej överstiga s00 mm 7. Akustisk tätmassa om båda sidor 9.. Mx_ Vägganslutning. x, mm Knauf Danogips skivor. Knauf Danogips regel. Hörnregel HR 0/0 alternativt HRT 0/0. Ev. skarvremsa 9.. Mx_ Vägganslutning. x, mm Knauf Danogips skivor. Knauf Danogips regel. Knauf Danogips skena med polyetenduk SKP alt. skena med torr fogtätning SKT. Akustisk tätmassa om två sidor. Gips och golv- och takskena slitsas min. mm. Ev. skarvremsa Mx_ Vägganslutning. Lätt yttervägg med horisontell påsalningsprofil PZ s0 mm för tilläggsisolering. Diffusionsspärr. Horisontell påsalningsprofil PZ s0 mm för tilläggsisolering. För brandkrav EI 90 isoleras med stenull ut till närmaste stående ytterväggsregel. För brandkrav EI 90 isoleras med stenull i anslutande fack. x, mm Knauf Danogips skivor 7. Vinkelprofil H 0/0 mellan första och andra lagret gips 8. Knauf Danogips regel fästs till påsalningsprofiler och tak- och golvskenor med profilskruv. 9. Påsalningsprofilerna slitsas min. mm 0. Ev. skarvremsa 9.. Mx_ Vägganslutning. Lätt yttervägg med mm horisontell påsalningsprofil s0 mm för tilläggsisolering. Diffusionsspärr. För brandkrav EI 90 isoleras med stenull ut till närmaste stående ytterväggsregel. x, mm Knauf Danogips skivor. Knauf Danogips skena med polyetenduk SKP alt. skena med torr fogtätning SKT. Akustisk tätmassa på två sidor 7. Knauf Danogips regel 8. Påsalningsprofilerna och gips slitsas min. mm. 9. Ev. skarvremsa 9.. Mx_ Vägganslutning. x, mm Knauf Danogips skivor. Knauf Danogips regel. Knauf Danogips skena med polyetenduk SKP alt. skena med torr fogtätning SKT. Massiv vägg min. 80 mm betong eller 0 mm tegel med puts eller fyllda fogar. Påbyggnadsvägg med min. 0 mm mineralull. Infästningspunkterna för skenor får ej överstiga s00 mm. 7. Akustisk tätmassa på två sidor 8. Ev. skarvremsa MONTAGE INNERVÄGG ANSLUTNINGSDETALJER 9.0.

162 Väggrupp D 0 Mx Brandklass: EI 90 Ljudklass: R w db 9.. Mx_ Anslutning mot betongbalk. Knauf Danogips skena med polyetenduk SKP alt. skena med torr fogtätning SKT. Nedböjning max. 0 mm. Springan kompletteras med akustisk tätmassa om båda sidorna, alt. godkänd brandfogmassa vid brandkrav.. Knauf Danogips regel avslutas mm innan skenans botten. Balk min. 00 mm betong (balken skall hålla minst samma ljud- och brandklass som väggen). Skivorna fästs endast i reglarna min. 0 mm under skenans fläns med Knauf Danogips skruv. Vid brandkrav kompletteras om båda sidorna med horisontellt Plåtband PB00 mm under skenans fläns för fullskruvning i överkant gipsskiva.. Infästningspunkterna för skenor får ej överstiga s00 mm 9.. Mx_ Anslutning betongpelare a. Knauf Danogips regel. Knauf Danogips skena med polyetenduk SKP alt. skena med torr fogtätning SKT. x, mm Knauf Danogips skivor. Ev. hörnskydd. Infästningspunkterna för skenor får ej överstiga s00 mm. Akustisk tätmassa 9.. Mx_ Anslutning betongpelare b. Knauf Danogips regel. Knauf Danogips skena med polyetenduk SKP alt. skena med torr fogtätning SKT. x, mm Knauf Danogips skivor. Infästningspunkterna för skenor får ej överstiga s00 mm. Akustisk tätmassa 9.0. MONTAGE INNERVÄGG ANSLUTNINGSDETALJER
