1 Stålprofiler

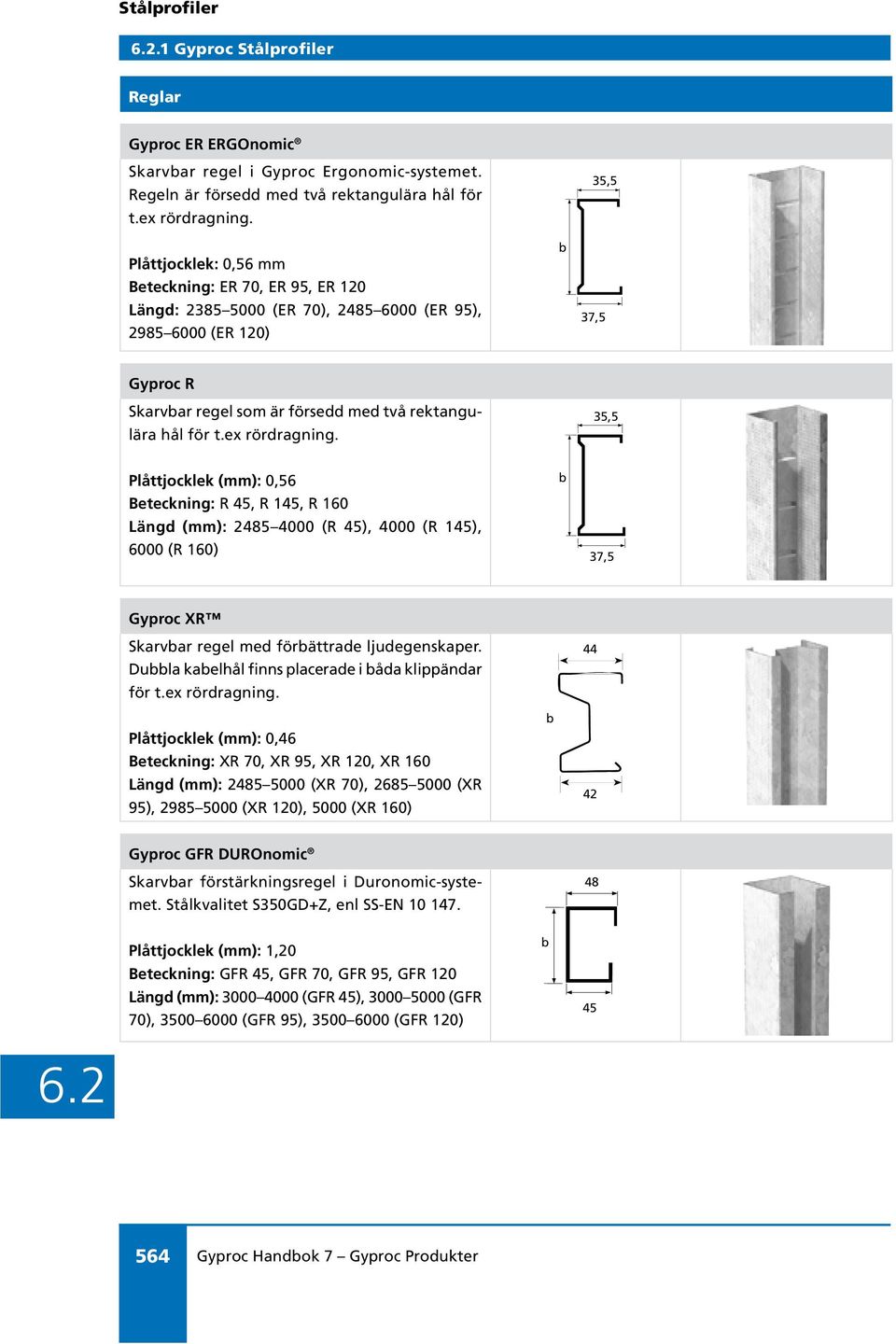

2 .1 Gyproc Stålprofiler Reglar Gyproc ER ERGOnomic Skarvar regel i Gyproc Ergonomic-systemet. Regeln är försedd med två rektangulära hål för t.ex rördragning. Plåttjocklek: 0,56 mm Beteckning: ER 70, ER 95, ER 120 Längd: (ER 70), (ER 95), (ER 120) 35,5 37,5 Gyproc R Skarvar regel som är försedd med två rektangulära hål för t.ex rördragning. 35,5 Beteckning: R 45, R 145, R 160 Längd (mm): (R 45), 4000 (R 145), 6000 (R 160) 37,5 Gyproc XR Skarvar regel med förättrade ljudegenskaper. Dula kaelhål finns placerade i åda klippändar för t.ex rördragning. 44 Plåttjocklek (mm): 0,46 Beteckning: XR 70, XR 95, XR 120, XR 160 Längd (mm): (XR 70), (XR 95), (XR 120), 5000 (XR 160) 42 Gyproc GFR DUROnomic Skarvar förstärkningsregel i Duronomic-systemet. Stålkvalitet S350GD+Z, enl SS-EN Plåttjocklek (mm): 1,20 Beteckning: GFR 45, GFR 70, GFR 95, GFR (GFR 45), (GFR 70), (GFR 95), (GFR 120) Gyproc Handok 7 Gyproc Produkter

3 Gyproc RU och Gyproc ERU Regeln är urklippt för montage mot träsyll och/ eller hammarand. Regeln är försedd med två rektangulära hål för t.ex rördragning. 35,5 Beteckning: RU 45-1, ERU 70-1 Längd: Levereras i projektanpassade längder 37,5 Gyproc DR Regel för lätta innerdörrar. Dörregel med plywood för infästning av dörrkarm med karmskruv. Plywood med tjocklek 24 mm är monterad på utsidan av stålregelns liv. Beteckning: DR 70 Längd (mm): 2985 Gyproc EP ERGOnomic Gyproc EP ingår i Ergonomic-systemet. Profilen är försedd med hål för att underlätta vertikal rördragning. 30 Beteckning: EP 70, EP 95, EP 120 Längd (mm): 905 Skenor Gyproc SK 30 mm flänshöjd. 30 Beteckning: SK 45, SK 70, SK 95 Längd (mm): 2500 Gyproc SK mm flänshöjd. Plåttjocklek (mm): 0,60 Beteckning: SK 45/60, SK 70/60, SK 95/60, SK 120/60, SK 145/60, SK 160/60 60 Längd (mm): 2500 Gyproc Handok 7 Gyproc Produkter 565

4 Gyproc SK mm flänshöjd. Plåttjocklek (mm): 0,60 Beteckning: SK 45/100, SK 70/100, SK 95/100 Längd (mm): Gyproc SKP Med polyeten, 30 mm flänshöjd. Beteckning: SKP 45, SKP 70, SKP 95, SKP 120, SKP 145, SKP 160 Längd (mm): Gyproc SKP 60 Med polyeten, 60 mm flänshöjd. Plåttjocklek (mm): 0,60 Beteckning: SKP 45/60, SKP 70/60, SKP 95/60, SKP 120/60, SKP 145/60, SKP 160/60 Längd (mm): Gyproc SKU Urklippt färdig avväxling för dörröverstycke. Beteckning: SKU 70/8, SKU 70/9 Längd (mm): 898 (SKU 70/8), 998 (SKU 70/9) 30 Gyproc GFS DUROnomic Förstärkningsskena, 60 mm flänshöjd i Duronomic-systemet för teleskopanslutningar och ärande väggar. Stålkvalitet S350GD+Z, enl SS- EN Plåttjocklek (mm): 1,20 Beteckning: GFS 45, GFS 70, GFS 95, GFS 120 Längd (mm): Gyproc Handok 7 Gyproc Produkter

5 Profiler till Gyproc Akustikvägg Gyproc AVU Profil för horisontellt montage till Gyproc Akustikvägg. Beteckning: AVU 30, AVU 42, AVU 45 Gyproc AVZ Profil för horisontellt montage till Gyproc Akustikvägg. Beteckning: AVZ 30, AVZ 42, AVZ 45 Kantprofiler Gyproc AC ACOUnomic Kantprofil i Acounomic-systemet. Med EPDM tätlister, 40 mm flänshöjd. Beteckning: AC 45/40, AC 70/40, AC 95/40, AC 120/40, AC 145/40 40 Gyproc AC 60 ACOUnomic Kantprofil i Acounomic-systemet. Med EPDM tätlister, 60 mm flänshöjd. Plåttjocklek (mm): 0,60 Beteckning: AC 45/60, AC 70/60, AC 95/60, AC 120/60, AC 145/60, AC 160/60 60 Gyproc AC-X2 ACOUnomic Kantprofil i Acounomic-systemet, avsedd för duel stomme. Med EPDM tätlister, 40 resp 60 mm flänshöjd. (AC 70/40-X2) 0,60 (AC 70/60-X2, AC 95/60-X2) Beteckning: AC 70/40-X2, AC 70/60-X2, AC 95/60-X2 40/60 Gyproc Handok 7 Gyproc Produkter 567

6 Gyproc AC-T ACOUnomic Kantprofil i Acounomic-systemet, för teleskopanslutningar. Med EPDM tätlister, 60 mm flänshöjd. 60 Plåttjocklek (mm): 0,60 Beteckning: AC 70/60-T, AC 95/60-T, AC 120/60-T Hörnprofiler Gyproc AC-H ACOUnomic Hörnprofil i Acounomic-systemet med EPDM tätlister. Hörnprofilen är avsedd för hörnlösningar. 60 Beteckning: AC 50-H, AC 60-H 60 Gyproc H Hörnprofil. Beteckning: H 50/ Gyproc HR Hörnregel. Beteckning: HR 60/60, Gyproc VH Variael hörnprofil. Profil med variael vinkel för hörnlösningar, levereras förockad 90, lätt att anpassa till alla tänkara hörnvinklar. 50 Beteckning: VH Gyproc Handok 7 Gyproc Produkter

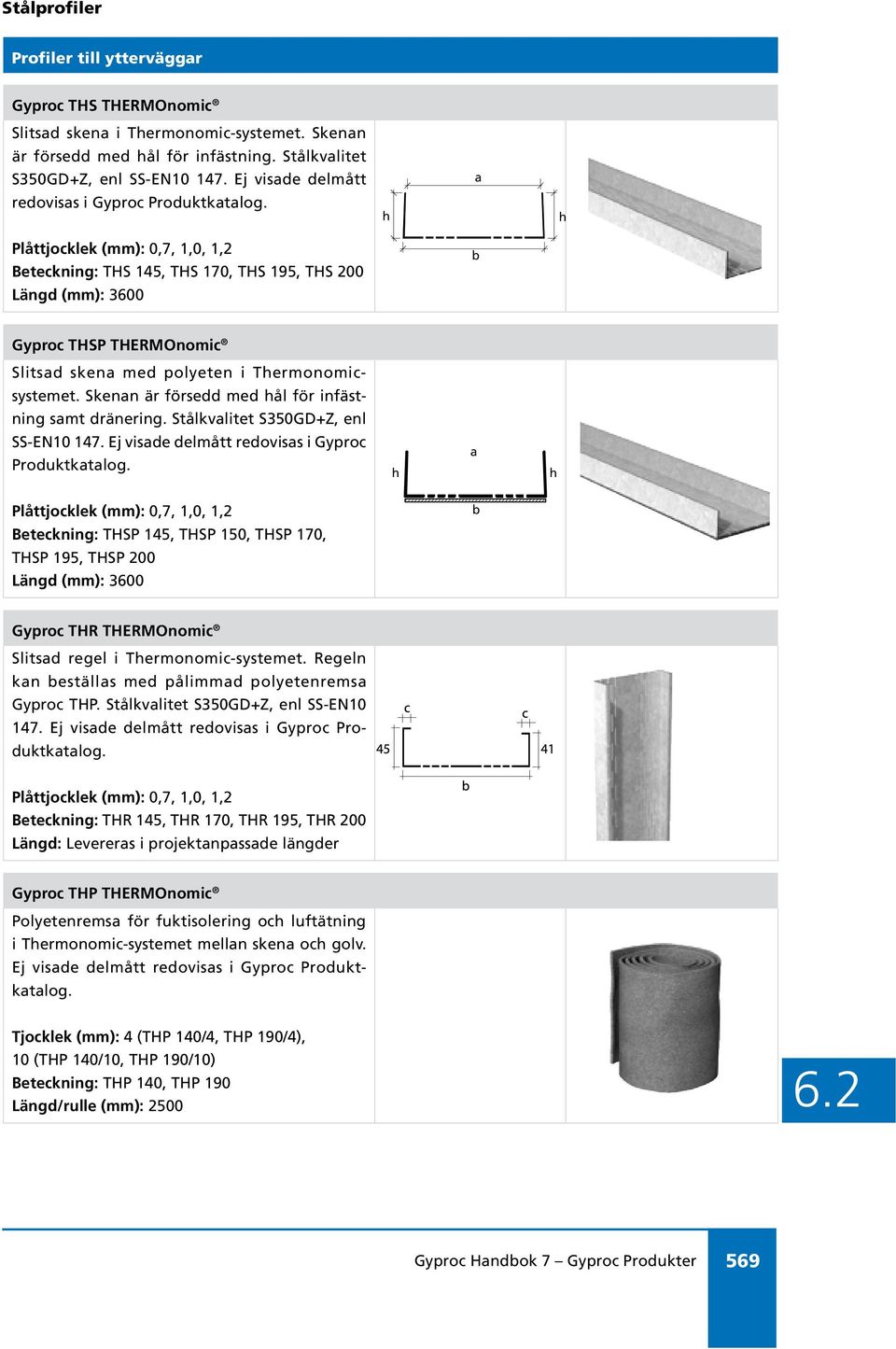

7 Profiler till ytterväggar Gyproc THS THERMOnomic Slitsad skena i Thermonomic-systemet. Skenan är försedd med hål för infästning. Stålkvalitet S350GD+Z, enl SS-EN Ej visade delmått a redovisas i Gyproc Produktkatalog. h h Plåttjocklek (mm): 0,7, 1,0, 1,2 Beteckning: THS 145, THS 170, THS 195, THS 200 Längd (mm): 3600 Gyproc THSP THERMOnomic Slitsad skena med polyeten i Thermonomicsystemet. Skenan är försedd med hål för infästning samt dränering. Stålkvalitet S350GD+Z, enl SS-EN Ej visade delmått redovisas i Gyproc Produktkatalog. h a h Plåttjocklek (mm): 0,7, 1,0, 1,2 Beteckning: THSP 145, THSP 150, THSP 170, THSP 195, THSP 200 Längd (mm): 3600 Gyproc THR THERMOnomic Slitsad regel i Thermonomic-systemet. Regeln kan eställas med pålimmad polyetenremsa Gyproc THP. Stålkvalitet S350GD+Z, enl SS-EN Ej visade delmått redovisas i Gyproc Produktkatalog. Plåttjocklek (mm): 0,7, 1,0, 1,2 Beteckning: THR 145, THR 170, THR 195, THR 200 Längd: Levereras i projektanpassade längder Gyproc THP THERMOnomic Polyetenremsa för fuktisolering och luftätning i Thermonomic-systemet mellan skena och golv. Ej visade delmått redovisas i Gyproc Produktkatalog. Tjocklek (mm): 4 (THP 140/4, THP 190/4), 10 (THP 140/10, THP 190/10) Beteckning: THP 140, THP 190 Längd/rulle (mm): 2500 Gyproc Handok 7 Gyproc Produkter 569

8 Gyproc THT THERMOnomic Tryckfördelningsplåt används mot Thermonomicsystemet vid infästning av skena i jälklag i de fall polyetenremsa monteras under skenan. 40 Plåttjocklek (mm): 2,0 Beteckning: THT 80 Dimension (mm): 40x80 80 Gyproc THK THERMOnomic Kopplingseslag i Thermonomic-systemet till förstärkning av regel vid golv och tak. 20 Plåttjocklek (mm): 0,7 Beteckning: THK 145, THK 170, THK 195, THK 200 Dimension (mm): 139x37 (THK 145), 164x37 (THK 170), 189x37 (THK 195), 194x37 (THK 200) Gyproc THI THERMOnomic Infästningsplåt i Thermonomic-systemet för infästning av karm till regel. 140 Plåttjocklek (mm): 1,5 Beteckning: THI 140 Dimension (mm): 50x Gyproc THZ THERMOnomic Z-profil i Thermonomic-systemet. Plåttjocklek (mm): 0,7 Beteckning: THZ 45, THZ Gyproc THU THERMOnomic U-profil i Thermonomic-systemet. 30 Plåttjocklek (mm): 0,7 Beteckning: THU 45, THU Gyproc Handok 7 Gyproc Produkter

9 Profiler till ståljälklag Gyproc C-profil TCA Profilen är producerad i speciellt normerat stål med snäva toleranser, anpassad för Gyproc TCA jälklag. Ej visade delmått redovisas i Gyproc Produktkatalog. h1 c Plåttjocklek (mm): 1,2, 1,5, 2,0, 2,5, 3,0 Beteckning: C 100, C 150, C 200, C 250, C 300 Längd (mm): Upp till h2 c Gyproc U-profil TCA Profilen är producerad i speciellt normerat stål med snäva toleranser, anpassad för Gyproc TCA jälklag. Ej visade delmått redovisas i Gyproc Produktkatalog. Plåttjocklek (mm): 1,2, 2,0 Beteckning: U 100, U 150, U 200, U 250, U 300 Längd (mm): Upp till h Gyproc TP TCA Trapetsplåt ingår i Gyproc TCA jälklag. Ej visade delmått redovisas i Gyproc Produktkatalog. Plåttjocklek (mm): 0,6 (TCA 20), 0,7 (TCA 45) Beteckning: TP 20, TP 45 Längd: Levereras i projektanpassade längder Gyproc F TCA Filt TCA-filt i geotextilmaterial, placeras mellan C- /U-profiler och trapetsplåten för att förhindra "knarrljud". Dimension (mm): 100x0,3 Beteckning: F 100 TCA Längd (mm): 100 Gyproc V TCA Vinkeleslag som ingår i Gyproc TCA jälklag. Plåttjocklek (mm): 3,0 Beteckning: V 100, V 150, V 200, V 250, V 300 Dimension (mm): 100x55x90 (V 100), 150x55x90 (V 150), 200x70x90 (V 200), 250x70x90 (V 250), 300x70x90 (V 300) Gyproc Handok 7 Gyproc Produkter 571

10 Profiler till inner-, undertak och takprofiler Gyproc AP För användning i l.a lägenhetsskiljande jälklag. Ej visade delmått redovisas i Gyproc Produktkatalog. Beteckning: AP 25 Längd (mm): Gyproc P Primär Primärprofil. Ej visade delmått redovisas i Gyproc Produktkatalog. Plåttjocklek (mm): 0,90 Beteckning: P 45 Längd (mm): Gyproc S 25 Sekundärprofil. Ej visade delmått redovisas i Gyproc Produktkatalog., 0,7 Beteckning: S 25/85, S 25/85/0,7 Längd (mm): 3800 Gyproc S 45 Sekundärprofil. Ej visade delmått redovisas i Gyproc Produktkatalog., 0,7 Beteckning: S 45/80, S 45/80/0,7 Längd (mm): Gyproc Handok 7 Gyproc Produkter

11 Gyproc GK system Gyproc GK Bärprofil Bärprofil till stålstomme i 1 eller 2 nivåer. Plåttjocklek (mm): 0,6 Beteckning: GK 1 Längd (mm): 4000 Gyproc GK Tvärprofil Monteras mellan ärprofiler vid stålstomme i 1 nivå. Plåttjocklek (mm): 0,6 Beteckning: GK 1, GK 2, GK 3, GK 4, GK 5 Längd (mm): 4000 (GK 1), 1135 (GK 2), 835 (GK 3), 535 (GK 4), 1735 (GK 5) Gyproc GK-C Kantskena Kantskena mot anslutande väggar vid 1 eller 2 nivåer. Plåttjocklek (mm): 0,6 Beteckning: GK-C Gyproc GK 20 Skarveslag Används till längdskarvning av Gyproc GK 1 profiler. Plåttjocklek (mm): 0,5 Beteckning: GK 20 Längd (mm): 80 Gyproc GK 21 Kopplingseslag Används för sammankoppling av ärskena och tvärskena vid 1 nivå. Plåttjocklek (mm): 1,0 Beteckning: GK 21 Gyproc GK 22 Kopplingseslag Används för sammankoppling av ärskena och tvärskena vid 2 nivåer. Plåttjocklek (mm): 1,0 Beteckning: GK 22 Gyproc Handok 7 Gyproc Produkter 573

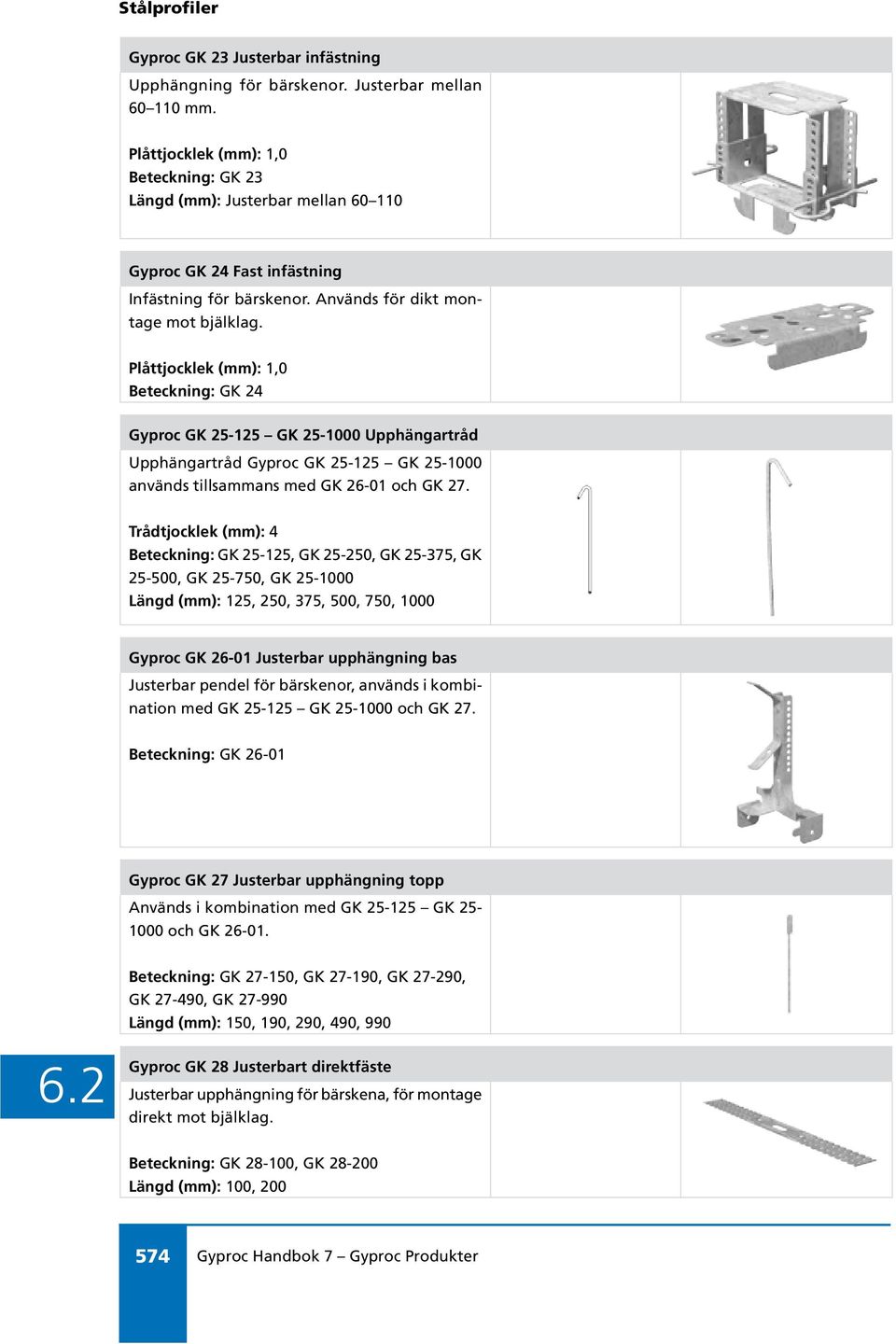

12 Gyproc GK 23 Justerar infästning Upphängning för ärskenor. Justerar mellan mm. Plåttjocklek (mm): 1,0 Beteckning: GK 23 Längd (mm): Justerar mellan Gyproc GK 24 Fast infästning Infästning för ärskenor. Används för dikt montage mot jälklag. Plåttjocklek (mm): 1,0 Beteckning: GK 24 Gyproc GK GK Upphängartråd Upphängartråd Gyproc GK GK används tillsammans med GK och GK 27. Trådtjocklek (mm): 4 Beteckning: GK , GK , GK , GK , GK , GK Längd (mm): 125, 250, 375, 500, 750, 1000 Gyproc GK Justerar upphängning as Justerar pendel för ärskenor, används i komination med GK GK och GK 27. Beteckning: GK Gyproc GK 27 Justerar upphängning topp Används i komination med GK GK och GK Beteckning: GK , GK , GK , GK , GK Längd (mm): 150, 190, 290, 490, 990 Gyproc GK 28 Justerart direktfäste Justerar upphängning för ärskena, för montage direkt mot jälklag. Beteckning: GK , GK Längd (mm): 100, Gyproc Handok 7 Gyproc Produkter

13 Gyproc GK 29 Fjädersprint Används för GK 23, GK och GK 27. Plåttjocklek (mm): 0,6 Beteckning: GK 29 Gyproc GK 30 Isolator Virationsdämpare av gummi för förättring av ljudisoleringen vid takkonstruktioner. Används tillsammans med GK 23 eller GK 28. Beteckning: GK 30 Profiler för randisolering Gyproc HA Anslutningsprofil Specialprofil för inklädnad av stålpelare och stålalkar. 35 Beteckning: HA 25/ Gyproc L-profil Specialprofil för inklädnad av stålpelare och stålalkar. 50 Beteckning: L 12/50 Längd (mm): Gyproc BFL Balkflänsprofil Till HEA, HEB, IPE och HEM. Plåttjocklek (mm): 0,5 Beteckning: BFL 8-10, BFL 10-12, BFL 12-14, BFL 14-16, BFL 16-18, BFL Längd (mm): Gyproc PHL Pelarhörnprofil Till VKR-rör. Specialprofil för inklädnad av stålpelare och stålalkar. Plåttjocklek (mm): 0,5 Beteckning: PHL Längd (mm): 2000 Gyproc Handok 7 Gyproc Produkter 575

14 Avslutningsprofiler Gyproc J Avslutningsprofil O står för olackerat, L står för lackerat. Plåttjocklek (mm): 0,5 Beteckning: J 13 O, J 13 L Längd (mm): 2450, ,5 13,5 Gyproc KS Kantskydd Perforerad spackelprofil för ett eller två lag Gyproc Gipsskivor. Förzinkad matt yta med god vidhäftning. 23 Plåttjocklek (mm): 0,45 Beteckning: KS 13, KS 15, KS 26 Längd (mm): 2400 (KS 13), Profiler till öjda former Gyproc HB Böjd takprofil Används vid öjda takkonstruktioner. Tillverkas konkav eller konvex och i önskad radie. Plåttjocklek (mm): 0,9 Beteckning: HB 40/30 Längd (mm): 2500 Gyproc SKB Böjar skena Används två och två som golv- och takskena vid öjda väggar. 30 Beteckning: SKB 40/30 Längd (mm): Gyproc Handok 7 Gyproc Produkter

15 Övriga profiler och tillehör Gyproc VK Väggklammer Till delad (saxad) regelstomme. Plåttjocklek (mm): 0,9 Beteckning: VK 25 Dimension (mm): 25x25 Gyproc HS Hörnskydd För utåtgående 90 hörn som ska spacklas över. Beteckning: HS 29, HS 39 Längd (mm): 2450, Gyproc T-kortling Används l.a under långkantsfogar vid tvärsmontering av 12,5 mm Gyproc Gipsskivor på regelstomme. Beteckning: T 50/10 Längd (mm): 2400, Gyproc VPB Böjart plåtand Variael vinkel till hörnlösningar, levereras som plant and, lätt att anpassa till alla tänkara hörnvinklar. Beteckning: VPB 50/50 Längd (mm): 5000 Gyproc PB Plåtand Används l.a som kortlingsplåt mellan reglar. (PB 100), 0,7 (PB 300) Beteckning: PB 100, PB 300 Längd (m/rulle): 50 (PB 100), 25 (PB 300) Gyproc Handok 7 Gyproc Produkter 577

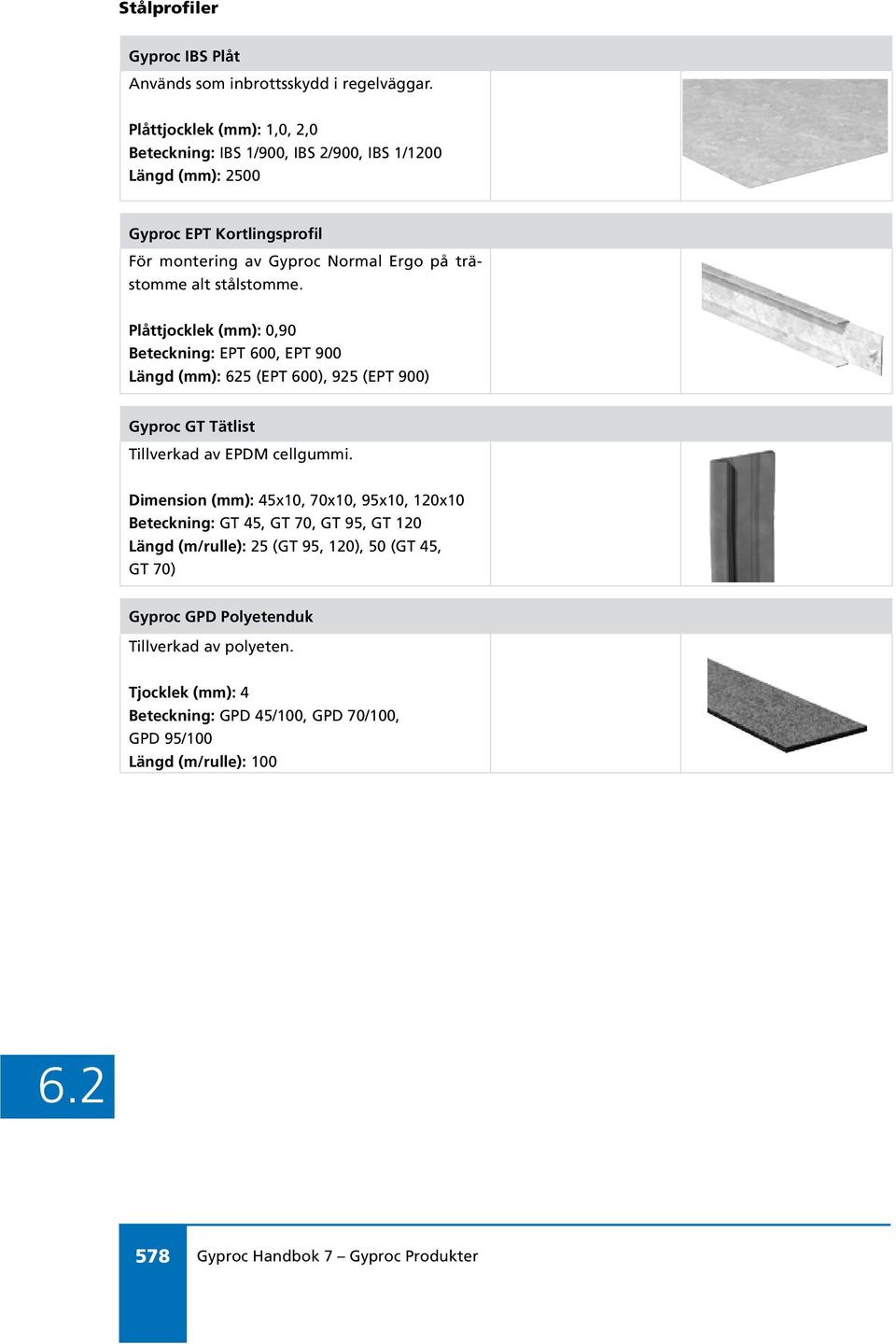

16 Gyproc IBS Plåt Används som inrottsskydd i regelväggar. Plåttjocklek (mm): 1,0, 2,0 Beteckning: IBS 1/900, IBS 2/900, IBS 1/1200 Längd (mm): 2500 Gyproc EPT Kortlingsprofil För montering av Gyproc Normal Ergo på trästomme alt stålstomme. Plåttjocklek (mm): 0,90 Beteckning: EPT 600, EPT 900 Längd (mm): 625 (EPT 600), 925 (EPT 900) Gyproc GT Tätlist Tillverkad av EPDM cellgummi. Dimension (mm): 45x10, 70x10, 95x10, 120x10 Beteckning: GT 45, GT 70, GT 95, GT 120 Längd (m/rulle): 25 (GT 95, 120), 50 (GT 45, GT 70) Gyproc GPD Polyetenduk Tillverkad av polyeten. Tjocklek (mm): 4 Beteckning: GPD 45/100, GPD 70/100, GPD 95/100 Längd (m/rulle): Gyproc Handok 7 Gyproc Produkter

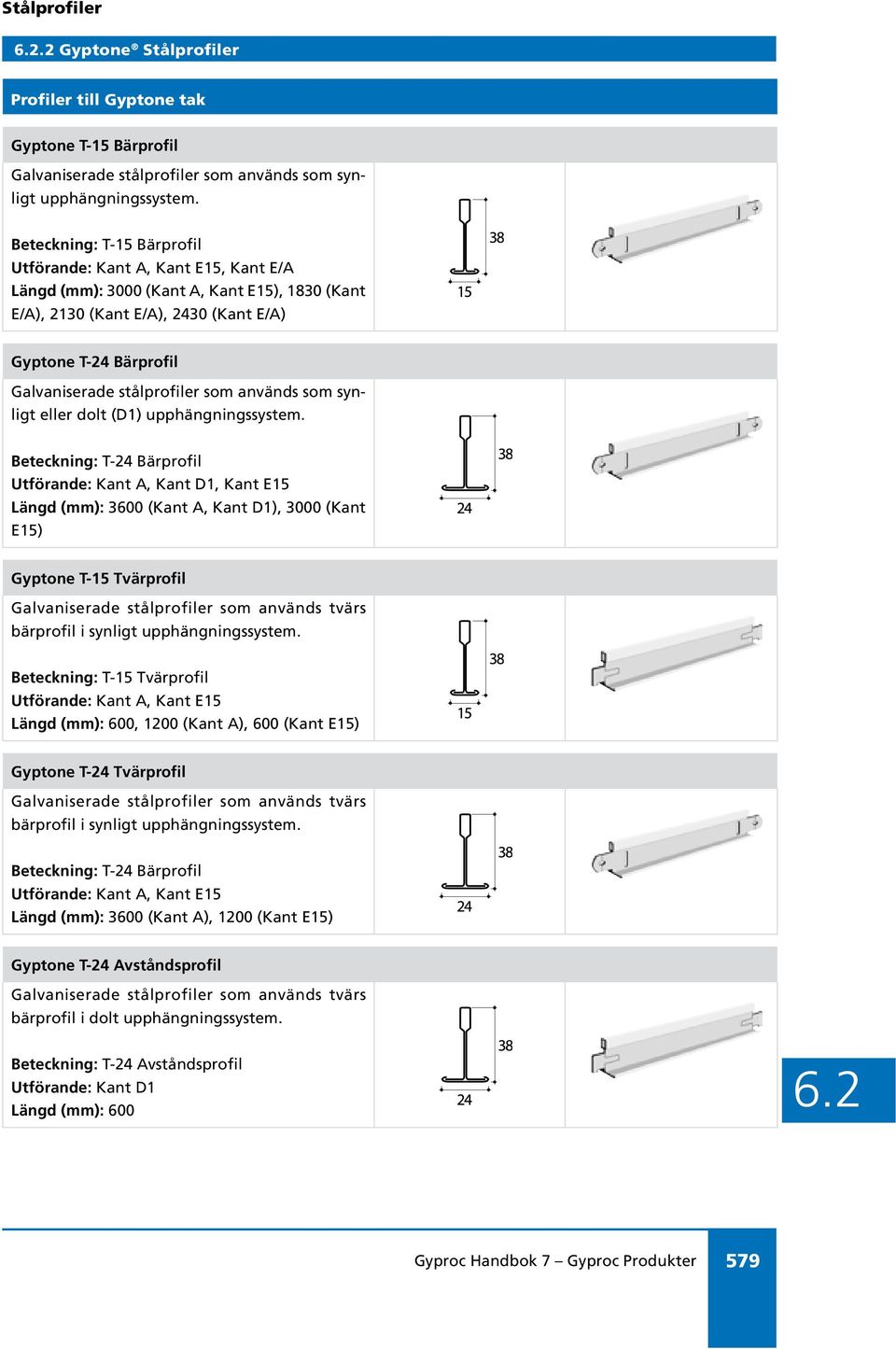

17 .2 Gyptone Stålprofiler Profiler till Gyptone tak Gyptone T-15 Bärprofil Galvaniserade stålprofiler som används som synligt upphängningssystem. Beteckning: T-15 Bärprofil Utförande: Kant A, Kant E15, Kant E/A (Kant A, Kant E15), 1830 (Kant E/A), 2130 (Kant E/A), 2430 (Kant E/A) Gyptone T-24 Bärprofil Galvaniserade stålprofiler som används som synligt eller dolt (D1) upphängningssystem. Beteckning: T-24 Bärprofil Utförande: Kant A, Kant D1, Kant E15 Längd (mm): 3600 (Kant A, Kant D1), 3000 (Kant E15) Gyptone T-15 Tvärprofil Galvaniserade stålprofiler som används tvärs ärprofil i synligt upphängningssystem. Beteckning: T-15 Tvärprofil Utförande: Kant A, Kant E15 Längd (mm): 600, 1200 (Kant A), 600 (Kant E15) Gyptone T-24 Tvärprofil Galvaniserade stålprofiler som används tvärs ärprofil i synligt upphängningssystem. Beteckning: T-24 Bärprofil Utförande: Kant A, Kant E15 Längd (mm): 3600 (Kant A), 1200 (Kant E15) Gyptone T-24 Avståndsprofil Galvaniserade stålprofiler som används tvärs ärprofil i dolt upphängningssystem. Beteckning: T-24 Avståndsprofil Utförande: Kant D1 Längd (mm): 600 Gyproc Handok 7 Gyproc Produkter 579

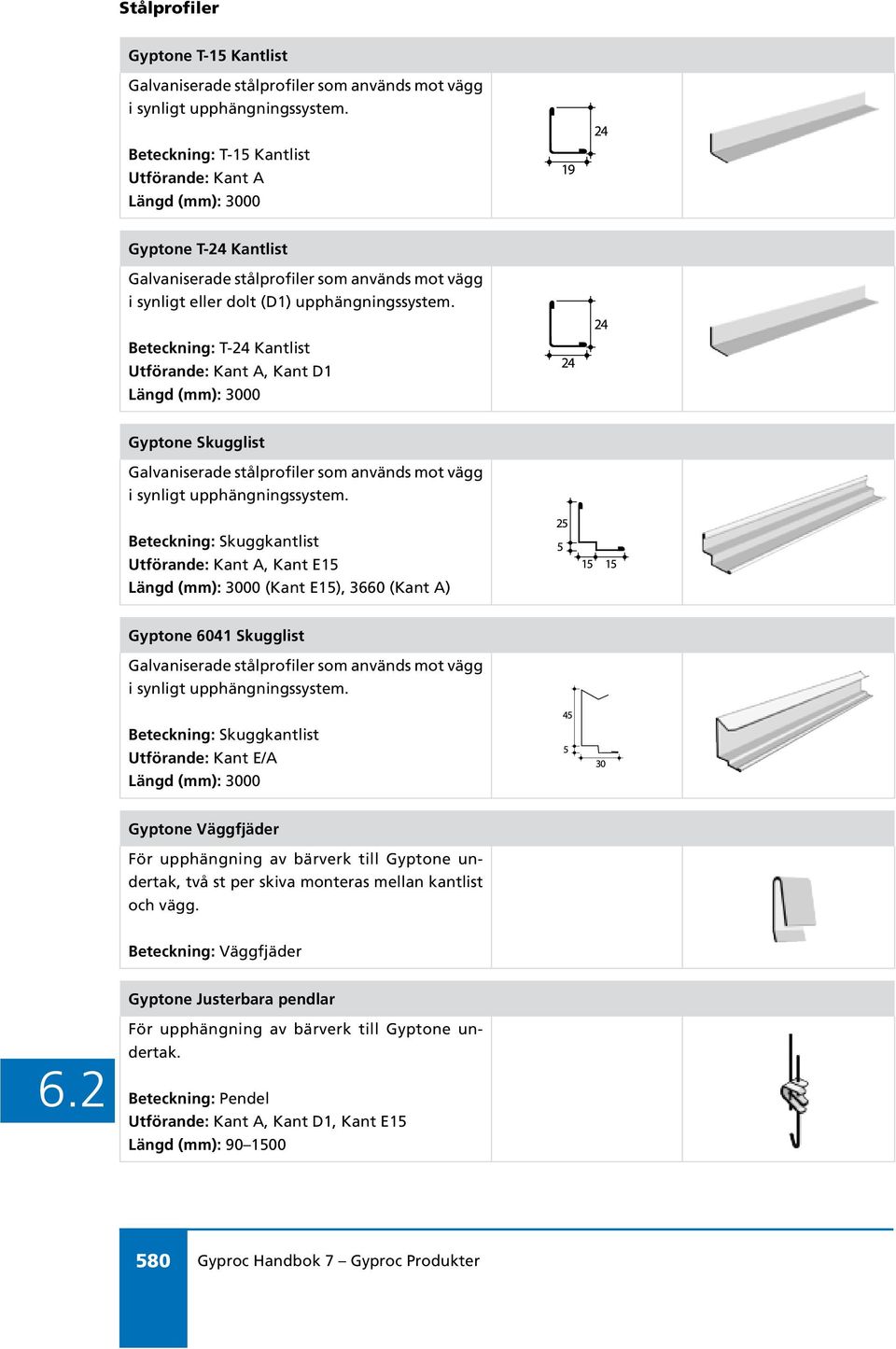

18 Gyptone T-15 Kantlist Galvaniserade stålprofiler som används mot vägg i synligt upphängningssystem. Beteckning: T-15 Kantlist Utförande: Kant A Gyptone T-24 Kantlist Galvaniserade stålprofiler som används mot vägg i synligt eller dolt (D1) upphängningssystem. Beteckning: T-24 Kantlist Utförande: Kant A, Kant D1 Gyptone Skugglist Galvaniserade stålprofiler som används mot vägg i synligt upphängningssystem. Beteckning: Skuggkantlist Utförande: Kant A, Kant E15 (Kant E15), 3660 (Kant A) Gyptone 6041 Skugglist Galvaniserade stålprofiler som används mot vägg i synligt upphängningssystem. Beteckning: Skuggkantlist Utförande: Kant E/A Gyptone Väggfjäder För upphängning av ärverk till Gyptone undertak, två st per skiva monteras mellan kantlist och vägg. Beteckning: Väggfjäder Gyptone Justerara pendlar För upphängning av ärverk till Gyptone undertak. Beteckning: Pendel Utförande: Kant A, Kant D1, Kant E15 Längd (mm): Gyproc Handok 7 Gyproc Produkter
