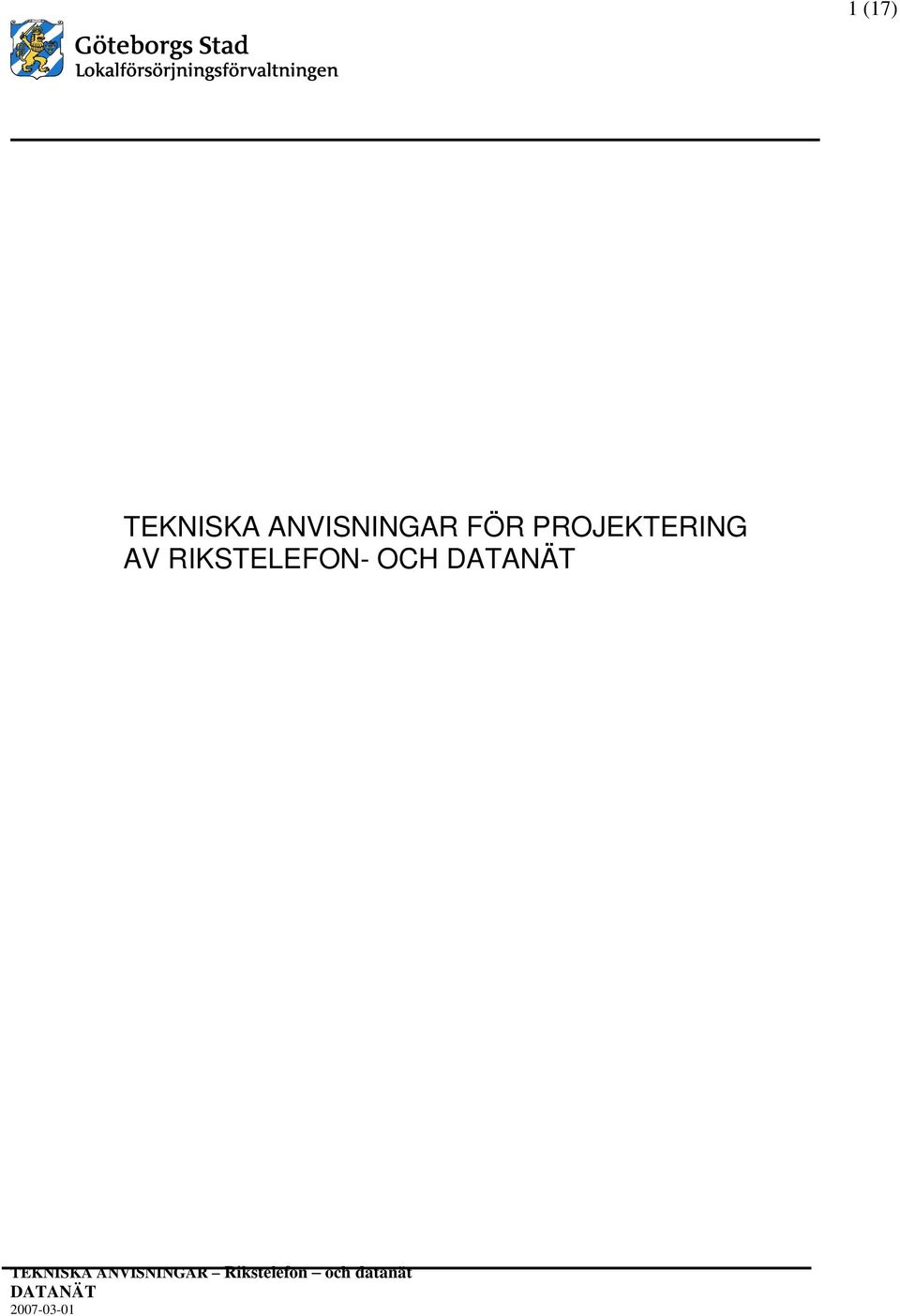

TEKNISKA ANVISNINGAR FÖR PROJEKTERING AV RIKSTELEFON- OCH DATANÄT

Transkript

1 1 (17) FÖR PROJEKTERING AV RIKSTELEFON- OCH

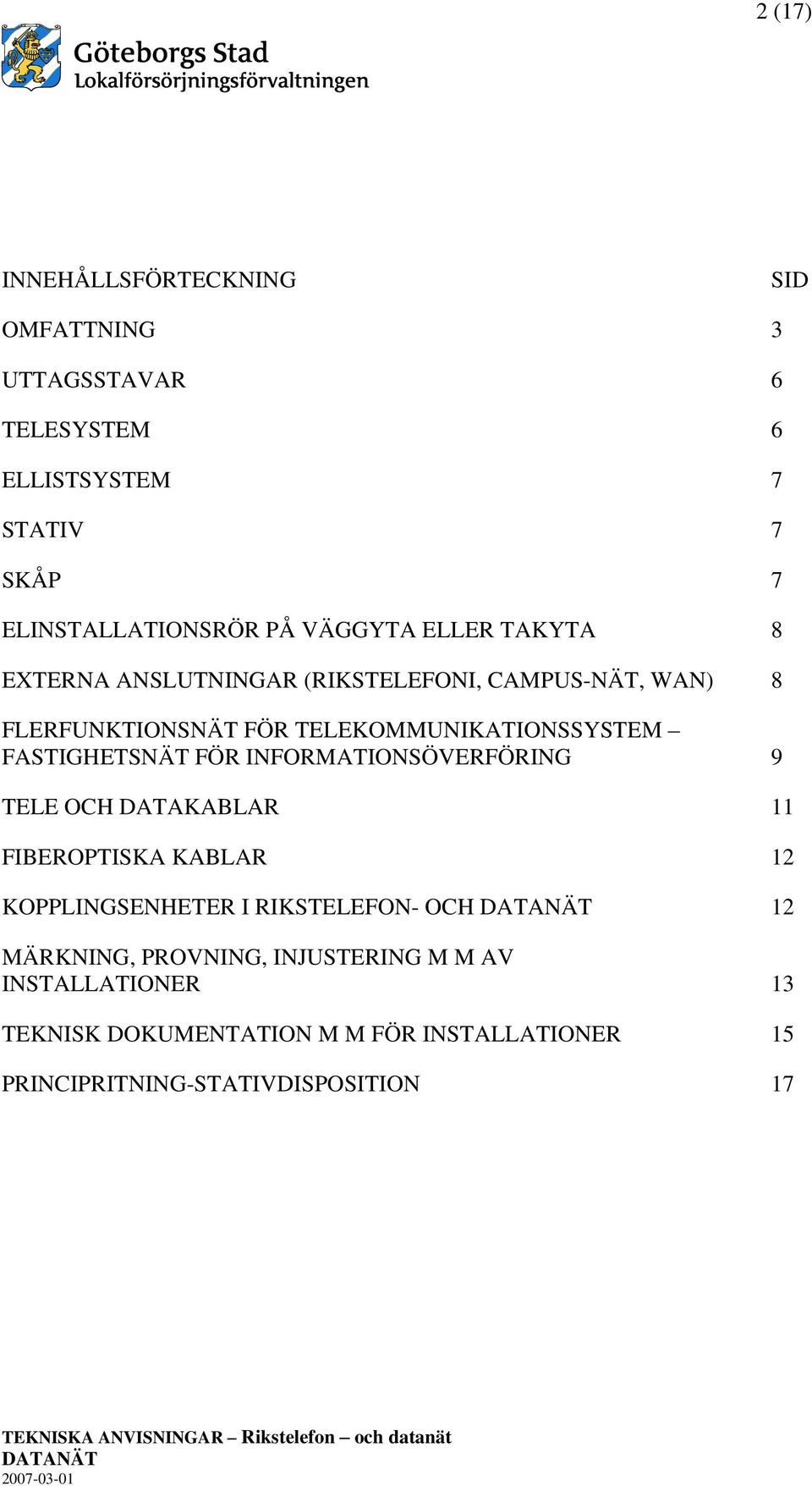

2 2 (17) INNEHÅLLSFÖRTECKNING SID OMFATTNING 3 UTTAGSSTAVAR 6 TELESYSTEM 6 ELLISTSYSTEM 7 STATIV 7 SKÅP 7 ELINSTALLATIONSRÖR PÅ VÄGGYTA ELLER TAKYTA 8 EXTERNA ANSLUTNINGAR (RIKSTELEFONI, CAMPUS-NÄT, WAN) 8 FLERFUNKTIONSNÄT FÖR TELEKOMMUNIKATIONSSYSTEM FASTIGHETSNÄT FÖR INFORMATIONSÖVERFÖRING 9 TELE OCH DATAKABLAR 11 FIBEROPTISKA KABLAR 12 KOPPLINGSENHETER I RIKSTELEFON- OCH 12 MÄRKNING, PROVNING, INJUSTERING M M AV INSTALLATIONER 13 TEKNISK DOKUMENTATION M M FÖR INSTALLATIONER 15 PRINCIPRITNING-STATIVDISPOSITION 17

3 3 (17) OMFATTNING Inom byggnaden/byggnaderna skall ett strukturerat kabelsystem för telefoni och data installeras Class E enligt senast gällande standard (SS-EN med dess annex och hänvisade standarder) samt anvisningar enligt nedan. Om man i vissa delar eller byggnader behåller befintligt datanät bör man hålla sig till det fabrikat/system som är vanligast förekommande. Om det dessutom finns en certifiering på det befintliga datanätet skall en komplettering göras med samma fabrikat/system och befintlig certifieringen uppdateras/kompletteras. Vid kompletteringar i skärmade nät skall kontroll alltid göras av jordning av stativ och paneler så att detta uppfyller systemleverantörs anvisningar. Personals kvalifikationer Entreprenören eller antagen underentreprenör skall vara certifierad för offererat system. I enighet med vår referens certifierad enligt Systimax SCS enligt koncept Gigaspeed Solutions. Exempelvis skall minst ledandemontör/arbetsledare ha genomgått installationsutbildning (3-5 dagar) och vara personligt certifierad. Dessutom skall delaktig projektledare eller likvärdig ha genomgått påbyggnadskurs (3-5 dagar) i design/projektering/systemuppbyggnad. Övrig installationspersonal skall ha erforderlig information/utbildning av installationsanvisningarna för offererat system. Detta för att kvalitén i installationerna blir tillgodosett. Garantikrav Entreprenören skall utöver normal installationsgaranti lämna 20 års systemgaranti (komponent-, applikationsgaranti och eventuell EMC-garanti) från systemleverantören. Detta innebär bland annat att entreprenören skall svarar för att materielval och installationsanvisningar till alla delar stämmer överens med de förutsättningar som systemleverantören ställer krav. Garanti och certifiering skall omfatta hela kabelsystemet (både koppar och fiber) och skall ges direkt till LFF av systemleverantören. Referenstyp Extended Product and Applications Assurance Warranty. Teleservis/WAN-anslutning Från överlämningspunkt/punkter för allmänt telenät/datanät skall förläggning och anslutning av inkommande försörjningsledningar ske för telefon- och datatrafik.

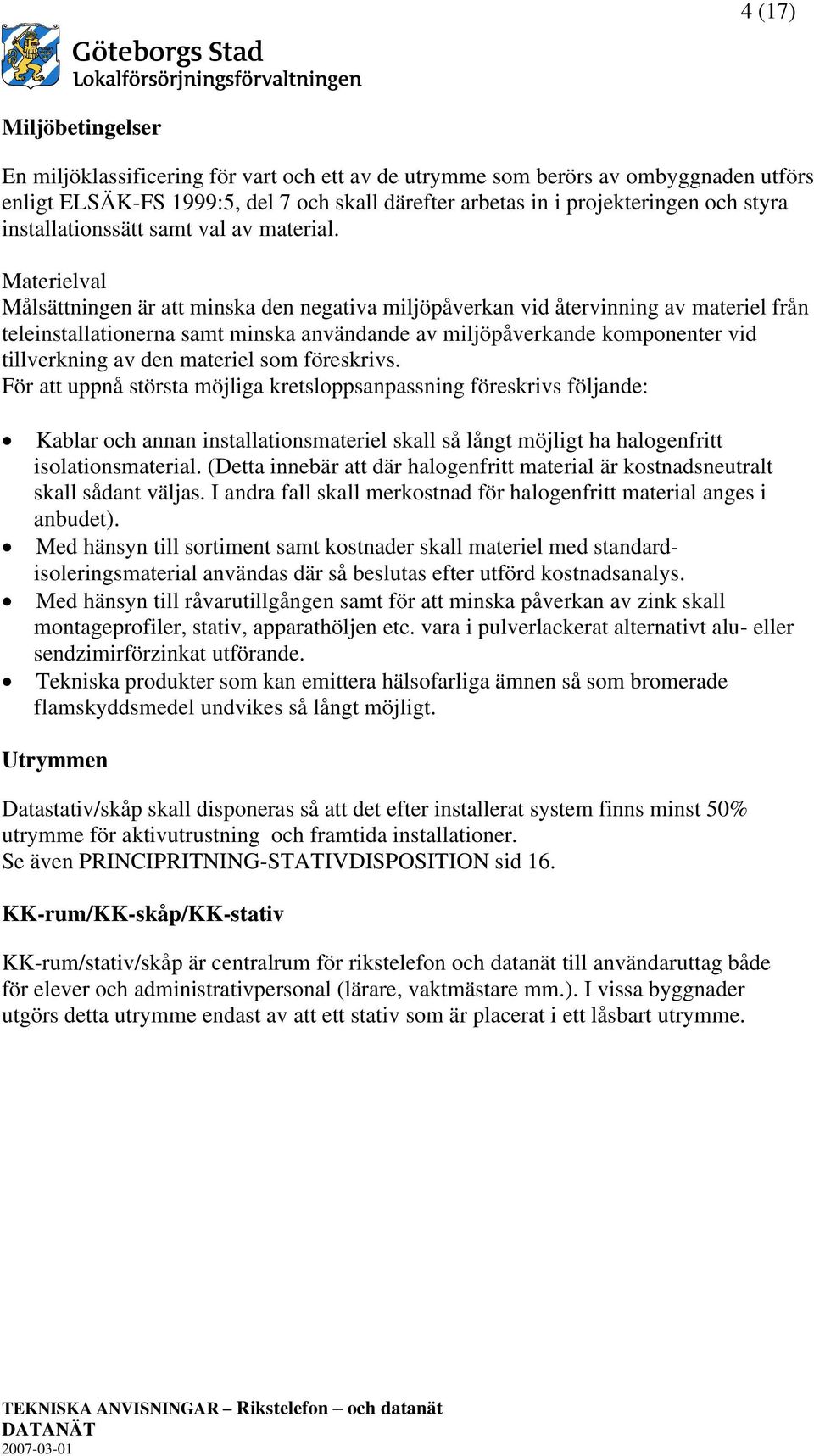

4 4 (17) Miljöbetingelser En miljöklassificering för vart och ett av de utrymme som berörs av ombyggnaden utförs enligt ELSÄK-FS 1999:5, del 7 och skall därefter arbetas in i projekteringen och styra installationssätt samt val av material. Materielval Målsättningen är att minska den negativa miljöpåverkan vid återvinning av materiel från teleinstallationerna samt minska användande av miljöpåverkande komponenter vid tillverkning av den materiel som föreskrivs. För att uppnå största möjliga kretsloppsanpassning föreskrivs följande: Kablar och annan installationsmateriel skall så långt möjligt ha halogenfritt isolationsmaterial. (Detta innebär att där halogenfritt material är kostnadsneutralt skall sådant väljas. I andra fall skall merkostnad för halogenfritt material anges i anbudet). Med hänsyn till sortiment samt kostnader skall materiel med standardisoleringsmaterial användas där så beslutas efter utförd kostnadsanalys. Med hänsyn till råvarutillgången samt för att minska påverkan av zink skall montageprofiler, stativ, apparathöljen etc. vara i pulverlackerat alternativt alu- eller sendzimirförzinkat utförande. Tekniska produkter som kan emittera hälsofarliga ämnen så som bromerade flamskyddsmedel undvikes så långt möjligt. Utrymmen Datastativ/skåp skall disponeras så att det efter installerat system finns minst 50% utrymme för aktivutrustning och framtida installationer. Se även PRINCIPRITNING-STATIVDISPOSITION sid 16. KK-rum/KK-skåp/KK-stativ KK-rum/stativ/skåp är centralrum för rikstelefon och datanät till användaruttag både för elever och administrativpersonal (lärare, vaktmästare mm.). I vissa byggnader utgörs detta utrymme endast av att ett stativ som är placerat i ett låsbart utrymme.

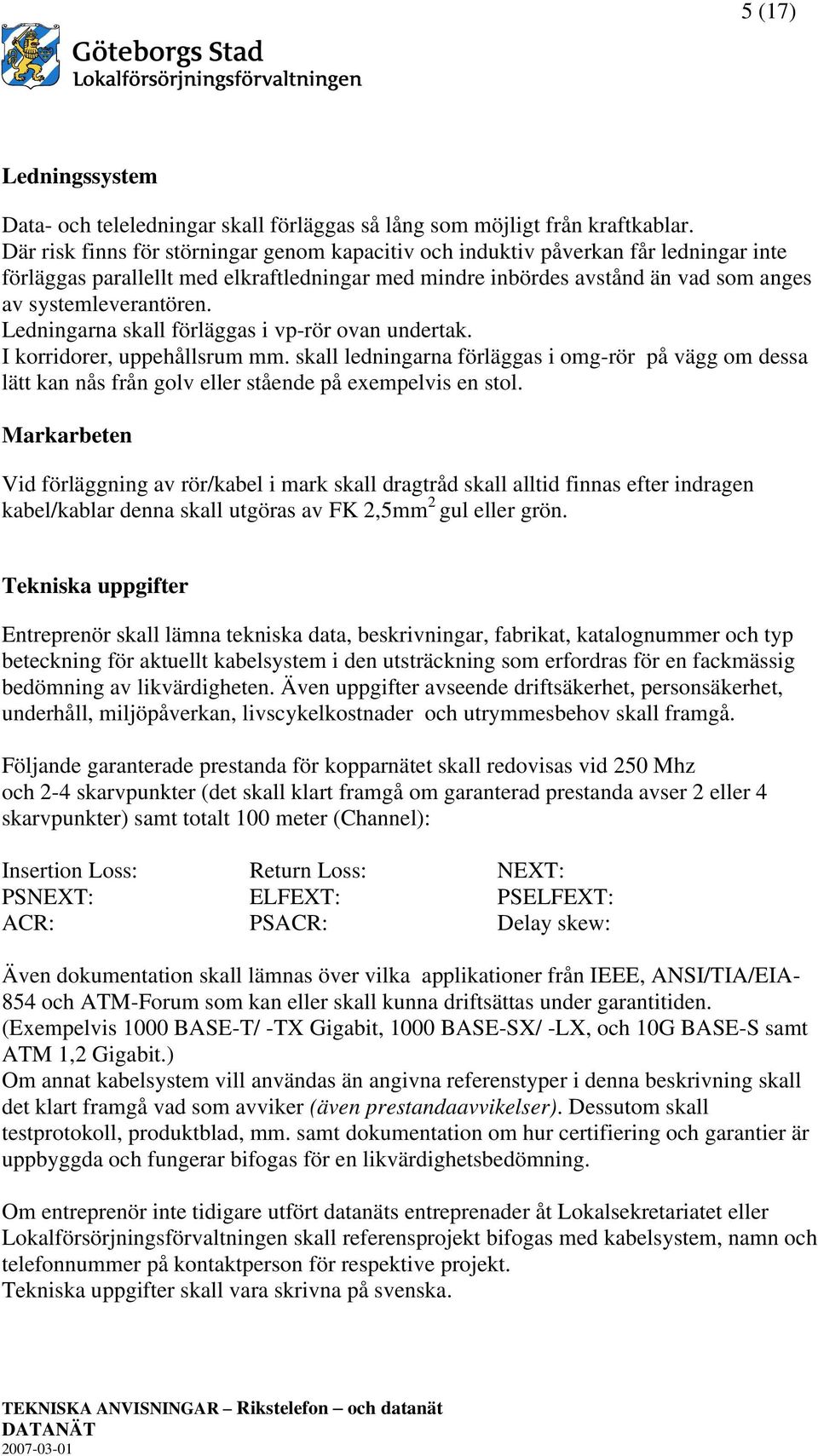

5 5 (17) Ledningssystem Data- och teleledningar skall förläggas så lång som möjligt från kraftkablar. Där risk finns för störningar genom kapacitiv och induktiv påverkan får ledningar inte förläggas parallellt med elkraftledningar med mindre inbördes avstånd än vad som anges av systemleverantören. Ledningarna skall förläggas i vp-rör ovan undertak. I korridorer, uppehållsrum mm. skall ledningarna förläggas i omg-rör på vägg om dessa lätt kan nås från golv eller stående på exempelvis en stol. Markarbeten Vid förläggning av rör/kabel i mark skall dragtråd skall alltid finnas efter indragen kabel/kablar denna skall utgöras av FK 2,5mm 2 gul eller grön. Tekniska uppgifter Entreprenör skall lämna tekniska data, beskrivningar, fabrikat, katalognummer och typ beteckning för aktuellt kabelsystem i den utsträckning som erfordras för en fackmässig bedömning av likvärdigheten. Även uppgifter avseende driftsäkerhet, personsäkerhet, underhåll, miljöpåverkan, livscykelkostnader och utrymmesbehov skall framgå. Följande garanterade prestanda för kopparnätet skall redovisas vid 250 Mhz och 2-4 skarvpunkter (det skall klart framgå om garanterad prestanda avser 2 eller 4 skarvpunkter) samt totalt 100 meter (Channel): Insertion Loss: Return Loss: NEXT: PSNEXT: ELFEXT: PSELFEXT: ACR: PSACR: Delay skew: Även dokumentation skall lämnas över vilka applikationer från IEEE, ANSI/TIA/EIA- 854 och ATM-Forum som kan eller skall kunna driftsättas under garantitiden. (Exempelvis 1000 BASE-T/ -TX Gigabit, 1000 BASE-SX/ -LX, och 10G BASE-S samt ATM 1,2 Gigabit.) Om annat kabelsystem vill användas än angivna referenstyper i denna beskrivning skall det klart framgå vad som avviker (även prestandaavvikelser). Dessutom skall testprotokoll, produktblad, mm. samt dokumentation om hur certifiering och garantier är uppbyggda och fungerar bifogas för en likvärdighetsbedömning. Om entreprenör inte tidigare utfört datanäts entreprenader åt Lokalsekretariatet eller Lokalförsörjningsförvaltningen skall referensprojekt bifogas med kabelsystem, namn och telefonnummer på kontaktperson för respektive projekt. Tekniska uppgifter skall vara skrivna på svenska.

6 6 (17) UTTAGSSTAVAR OCH UTTAGSBOXAR Uttagsstavar Uttagsstav skall innerhålla 4 st. dubbla 230V-uttag samt 4 st. datauttag. 230V-uttagen skall anslutas två och två till uttag i tak med sladd (fri ände min 3,0 m) och stickproppar. Datauttagen skall anslutas till uttagen i tak med sladd (fri ände min 3,0 m) och anslutningskontakt ( RJ 45 propp ). Datauttag, kabel och rekommenderad kabellängd samt anslutningskontakt skall vara enligt systemleverantörens anvisningar så att systemkraven uppfylls gemensamt med övriga anläggningen. Vägguttag högst 16A för allmänbruk Vid stativ placeras uttagen vertikalt på vägg med början ca 800 över golv på respektive sida av stativ. Uttagen placeras med inbördes avstånd för att undvika blockering av angränsande uttag vid anslutning av batteriadapters etc. Dessa uttag märkes med skylt DATAKRAFT. I dataskåp monteras uttagslist i aluminium med min 7 st. uttagsmöjligheter. Uttagslist placeras i bakkant på nedre delen av skåpet med anpassning till ev. svängbar ram så att enkel betjäning medges. TELESYSTEM Utförande- och funktionskrav Installationerna skall utföras enligt gällande elförskrifter samt i övrigt enligt god fackmannapraxis, med referens till EL AMA 98. Utrustningar Uttag och apparater skall ha täckplatta med god förankring (fast skruvad) om inte annat särskilt överenskommes. Ledningssystem Multimode-kablar skall uppfylla kraven enligt SS-EN /OM3 prestanda. I ställ skall ledningar kopplas upp på uttagspaneler och fiberboxar. TP-ledningar skall buntas på kabelstegar med löst åtdragna nylonstrips med max c:a st. ledningar i respektive bunt. Buntning skall ske provisoriskt under arbete med ledningsförläggning och slutligt innan undertak monteras. Buntning skall vara logiskt utförd med hänsyn till den byggnadsdel som ledningarna avser.

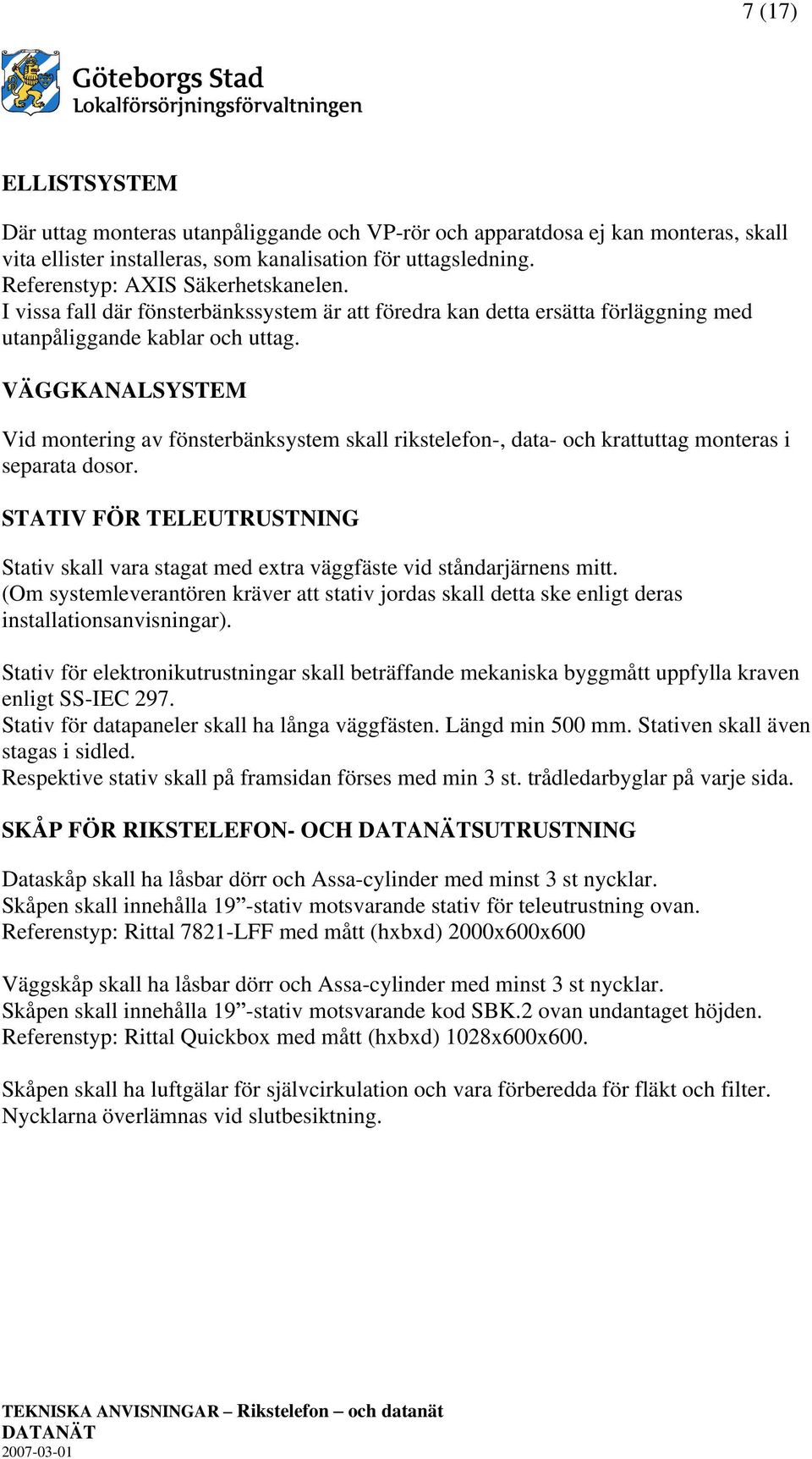

7 7 (17) ELLISTSYSTEM Där uttag monteras utanpåliggande och VP-rör och apparatdosa ej kan monteras, skall vita ellister installeras, som kanalisation för uttagsledning. Referenstyp: AXIS Säkerhetskanelen. I vissa fall där fönsterbänkssystem är att föredra kan detta ersätta förläggning med utanpåliggande kablar och uttag. VÄGGKANALSYSTEM Vid montering av fönsterbänksystem skall rikstelefon-, data- och krattuttag monteras i separata dosor. STATIV FÖR TELEUTRUSTNING Stativ skall vara stagat med extra väggfäste vid ståndarjärnens mitt. (Om systemleverantören kräver att stativ jordas skall detta ske enligt deras installationsanvisningar). Stativ för elektronikutrustningar skall beträffande mekaniska byggmått uppfylla kraven enligt SS-IEC 297. Stativ för datapaneler skall ha långa väggfästen. Längd min 500 mm. Stativen skall även stagas i sidled. Respektive stativ skall på framsidan förses med min 3 st. trådledarbyglar på varje sida. SKÅP FÖR RIKSTELEFON- OCH SUTRUSTNING Dataskåp skall ha låsbar dörr och Assa-cylinder med minst 3 st nycklar. Skåpen skall innehålla 19 -stativ motsvarande stativ för teleutrustning ovan. Referenstyp: Rittal 7821-LFF med mått (hxbxd) 2000x600x600 Väggskåp skall ha låsbar dörr och Assa-cylinder med minst 3 st nycklar. Skåpen skall innehålla 19 -stativ motsvarande kod SBK.2 ovan undantaget höjden. Referenstyp: Rittal Quickbox med mått (hxbxd) 1028x600x600. Skåpen skall ha luftgälar för självcirkulation och vara förberedda för fläkt och filter. Nycklarna överlämnas vid slutbesiktning.

8 8 (17) ELINSTALLATIONSRÖR PÅ VÄGGYTA ELLER TAKYTA Rör eller plastslang skall förläggas mellan stege/ränna och platsutrustning/uttag. Dessa skall fästas på varaktigt sätt i respektive ände (och dessemellan) så att ledning i röret ej kan skadas mekaniskt eller genom kallflytning. Vid korsning av vattenrör, ventilationskanaler, mm. skall ledningar och VP-rör förläggas över dessa installationer. OBSERVERA att ledningar eller VP-rör får ej fästas på vattenrör eller ventilationskanaler eller i dess pendlar. EXTERNA ANSLUTNINGAR (RIKSTELEFONI, CAMPUS-NÄT, WAN) System och funktioner Försörjningskabel (flerparskabel) för rikstelefoni förläggs mellan Telias överlämningspunkt och respektive stativ/skåp. (Detta görs lämpligen med försörjningsledning från överlämningspunkt till huvudstativ/skåp och där ifrån via flerparskablar till respektive stativ/skåp. Korskopplingskablar i huvudstativ skall levereras och monteras/anslutas. Försörjningskabel (WAN) dras från Telias överlämningspunkt (för datatrafik) fram till huvud -stativ/skåp nedan benämnd matarkabel WAN. Med WAN avses förbindelser från extern part. Med Campus-nät avses även stamnät (backbone) mellan respektive stativ/skåp inom samma byggnad. Observera att respektive optokabel skall kontakteras i egen optofiberpanel i stativ. Detta skall utföras på fackmässigt sätt med fullvärdigt mekaniskt skydd för frilagda fiber. Märkning med varningstext laser skall ske av samtliga fiberkablar var 20:e meter samt vid rörmynningar vid förläggning i rör. Reservlängd skall lämnas på minst 5 meter vid stativen/skåpen och om möjligt vid överlämningspunkt. Vid anslutning till optofiberpanel skall kabeln förläggas förbi under boxen (i slinga eller som ett U ) innan anslutning till boxen sker. Vid montering av flera stativ/skåp i samma rum skall korskopplingspanelerna för ADM-, pedagogiskt- och nät för fastighetsservice fördelas mellan de olika stativen/skåpen.

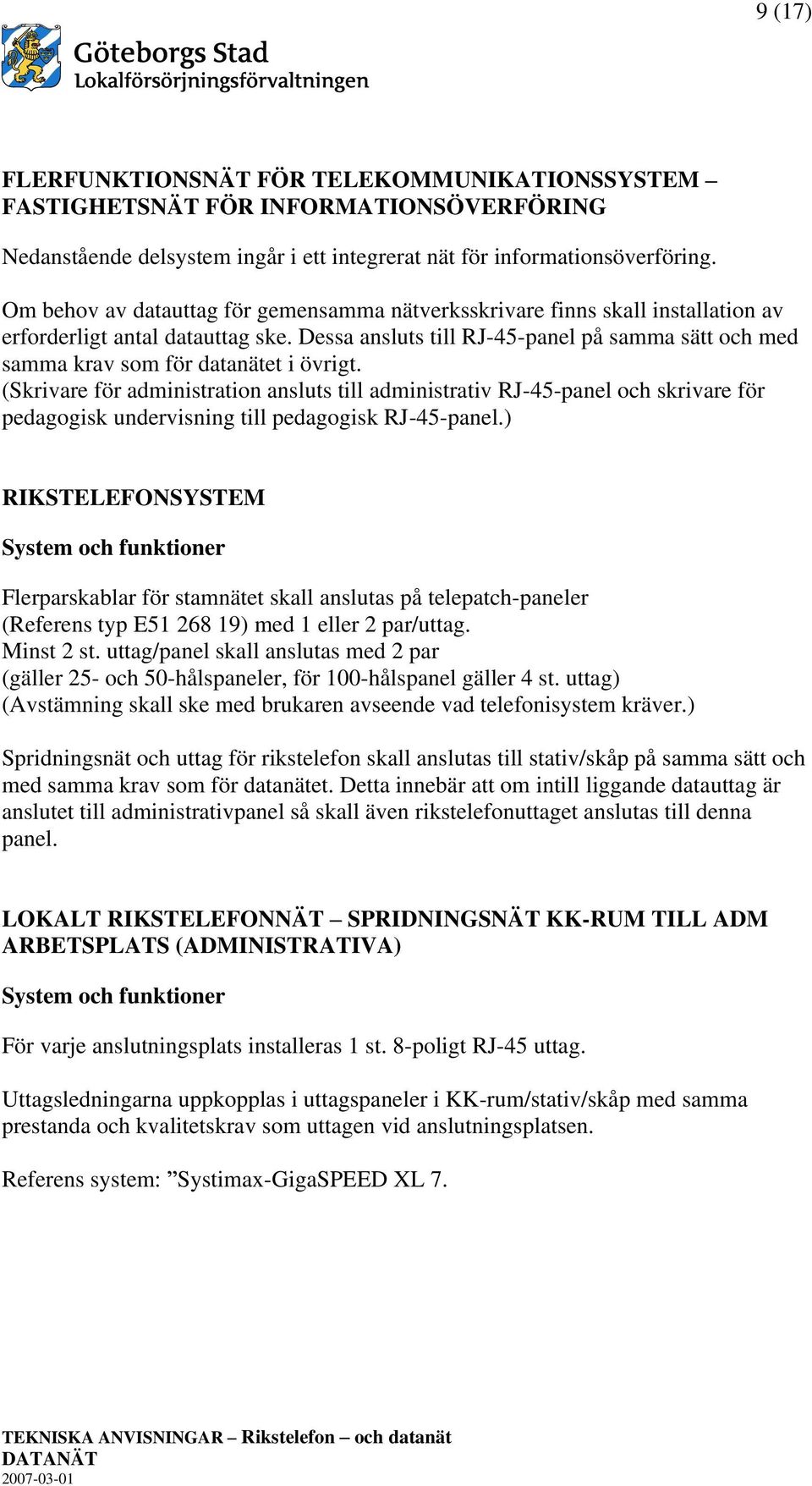

9 9 (17) FLERFUNKTIONSNÄT FÖR TELEKOMMUNIKATIONSSYSTEM FASTIGHETSNÄT FÖR INFORMATIONSÖVERFÖRING Nedanstående delsystem ingår i ett integrerat nät för informationsöverföring. Om behov av datauttag för gemensamma nätverksskrivare finns skall installation av erforderligt antal datauttag ske. Dessa ansluts till RJ-45-panel på samma sätt och med samma krav som för datanätet i övrigt. (Skrivare för administration ansluts till administrativ RJ-45-panel och skrivare för pedagogisk undervisning till pedagogisk RJ-45-panel.) RIKSTELEFONSYSTEM System och funktioner Flerparskablar för stamnätet skall anslutas på telepatch-paneler (Referens typ E ) med 1 eller 2 par/uttag. Minst 2 st. uttag/panel skall anslutas med 2 par (gäller 25- och 50-hålspaneler, för 100-hålspanel gäller 4 st. uttag) (Avstämning skall ske med brukaren avseende vad telefonisystem kräver.) Spridningsnät och uttag för rikstelefon skall anslutas till stativ/skåp på samma sätt och med samma krav som för datanätet. Detta innebär att om intill liggande datauttag är anslutet till administrativpanel så skall även rikstelefonuttaget anslutas till denna panel. LOKALT RIKSTELEFONNÄT SPRIDNINGSNÄT KK-RUM TILL ADM ARBETSPLATS (ADMINISTRATIVA) System och funktioner För varje anslutningsplats installeras 1 st. 8-poligt RJ-45 uttag. Uttagsledningarna uppkopplas i uttagspaneler i KK-rum/stativ/skåp med samma prestanda och kvalitetskrav som uttagen vid anslutningsplatsen. Referens system: Systimax-GigaSPEED XL 7.

10 10 (17) LOKALT SPRIDNINGSNÄT KK-RUM TILL ADM ARBETSPLATS (ADMINISTRATIVA) System och funktioner För varje anslutningsplats installeras 1 st. 8-poligt RJ-45 uttag. Uttagsledningarna uppkopplas i uttagspaneler i KK-rum/stativ/skåp med samma prestanda och kvalitetskrav som uttagen vid anslutningsplatsen. Där det ur ekonomisk eller installationssynpunkt är fördelaktigare att montera två styck datauttag i samma täckplatta får detta göras om installationsanvisningarna uppfylls. Referens system: Systimax-GigaSPEED XL 7. Nätet skall vara helt bakåtkompatibelt med kategori 5, Class D, så att applikationer anpassade till standard SS-EN Class D kan utnyttja nätet utan specialanpassningar. LOKALT SPRIDNINGSNÄT KK-RUM TILL STUDIEPLATS FÖR ELEVER (PEDAGOGISKA) System och funktioner Nätet skall till alla delar uppfylla samma kvalitetskrav som gäller för lokalt datanät, vilket redovisas under Lokaltdatanät-spridningsnät KK-rum till ADM arbetsplats ovan. I hemvist installeras 2-3 st. 8-poligt RJ-45 uttag. I klassrum installeras 4-6 st. 8-poligt RJ-45 uttag. I grupprum installeras 1-2 st. 8-poligt RJ-45 uttag. I Bibliotek och datarum skall antalet uttag anpassas till verksamheten samt möbleringen.

11 11 (17) LOKALT SPRIDNINGSNÄT KK-RUM TILL UTTAG FÖR FASTIGHETSSERVICE Nätet skall till alla delar uppfylla samma kvalitetskrav som gäller för lokalt datanät, vilket redovisas under Lokaltdatanät-spridningsnät KK-rum till ADM arbetsplats ovan. 1 st. 8-poligt RJ-45 uttag monteras vid strategiska driftpunkter i anläggningen (apparat-, fläktrum, elmätare samt brand- och inbrottslarmcentraler). Om möjligt skall uttag placeras dolt i samma kapsling/skåp som inbrotts- eller brandlarmcentralen. LOKALT MATARKABEL-WAN Optofiberkabel skall vara av typ GASLBDUV (3x4 ribbon) 10/125 eller likvärdigt samt minst ett band (4 st. fiber) skall kontakteras i ODF-boxar både vid överlämningspunkt och i huvudstativ. ODF-boxarna skall vara avsedda för aktuell placering LOKALA STAMNÄT (BACKBONE) System och funktioner Stamnätet förbinder skolans respektive KK-rum/stativ/skåp med varandra. Detta skall om möjligt byggas upp som ett stjärn-nät. Fiberkablarna skall bestå av OM3 fiber för Multimode avsedd för aktuell förläggningsmiljö. OM2- fiber får förläggas vid kortare längder om OM3-prestanda kan garanteras. Referenstyp: SYSTIMAX LazrSPEED 150, 300 och 550. TELE OCH DATAKABLAR Spridningsledningarna mellan RJ-45-panelerna och respektive uttag skall installeras enligt tillverkarens/leverantörens anvisningar. Referenstyp: Systimax 3071 E

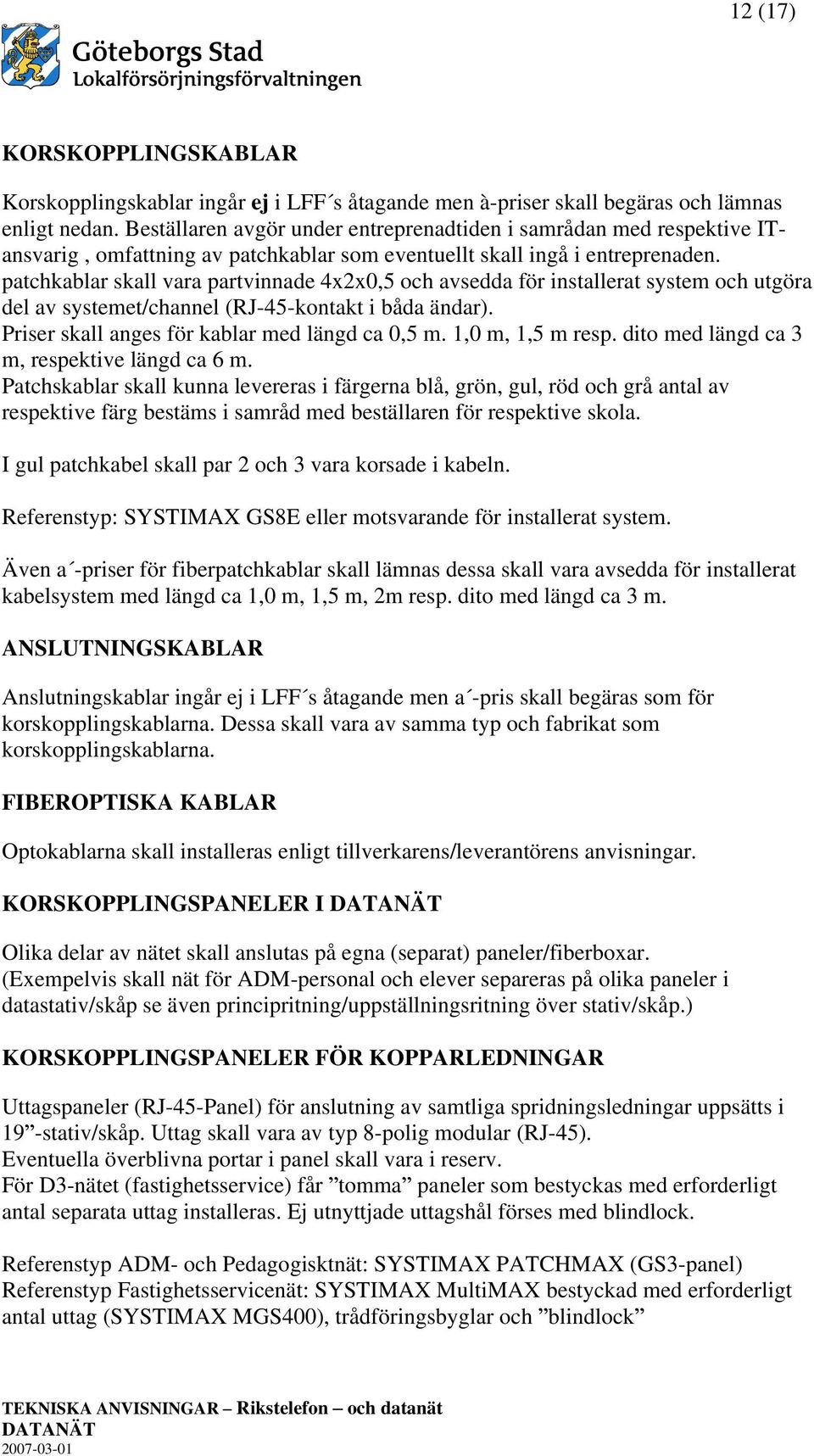

12 12 (17) KORSKOPPLINGSKABLAR Korskopplingskablar ingår ej i LFF s åtagande men à-priser skall begäras och lämnas enligt nedan. Beställaren avgör under entreprenadtiden i samrådan med respektive ITansvarig, omfattning av patchkablar som eventuellt skall ingå i entreprenaden. patchkablar skall vara partvinnade 4x2x0,5 och avsedda för installerat system och utgöra del av systemet/channel (RJ-45-kontakt i båda ändar). Priser skall anges för kablar med längd ca 0,5 m. 1,0 m, 1,5 m resp. dito med längd ca 3 m, respektive längd ca 6 m. Patchskablar skall kunna levereras i färgerna blå, grön, gul, röd och grå antal av respektive färg bestäms i samråd med beställaren för respektive skola. I gul patchkabel skall par 2 och 3 vara korsade i kabeln. Referenstyp: SYSTIMAX GS8E eller motsvarande för installerat system. Även a -priser för fiberpatchkablar skall lämnas dessa skall vara avsedda för installerat kabelsystem med längd ca 1,0 m, 1,5 m, 2m resp. dito med längd ca 3 m. ANSLUTNINGSKABLAR Anslutningskablar ingår ej i LFF s åtagande men a -pris skall begäras som för korskopplingskablarna. Dessa skall vara av samma typ och fabrikat som korskopplingskablarna. FIBEROPTISKA KABLAR Optokablarna skall installeras enligt tillverkarens/leverantörens anvisningar. KORSKOPPLINGSPANELER I Olika delar av nätet skall anslutas på egna (separat) paneler/fiberboxar. (Exempelvis skall nät för ADM-personal och elever separeras på olika paneler i datastativ/skåp se även principritning/uppställningsritning över stativ/skåp.) KORSKOPPLINGSPANELER FÖR KOPPARLEDNINGAR Uttagspaneler (RJ-45-Panel) för anslutning av samtliga spridningsledningar uppsätts i 19 -stativ/skåp. Uttag skall vara av typ 8-polig modular (RJ-45). Eventuella överblivna portar i panel skall vara i reserv. För D3-nätet (fastighetsservice) får tomma paneler som bestyckas med erforderligt antal separata uttag installeras. Ej utnyttjade uttagshål förses med blindlock. Referenstyp ADM- och Pedagogisktnät: SYSTIMAX PATCHMAX (GS3-panel) Referenstyp Fastighetsservicenät: SYSTIMAX MultiMAX bestyckad med erforderligt antal uttag (SYSTIMAX MGS400), trådföringsbyglar och blindlock

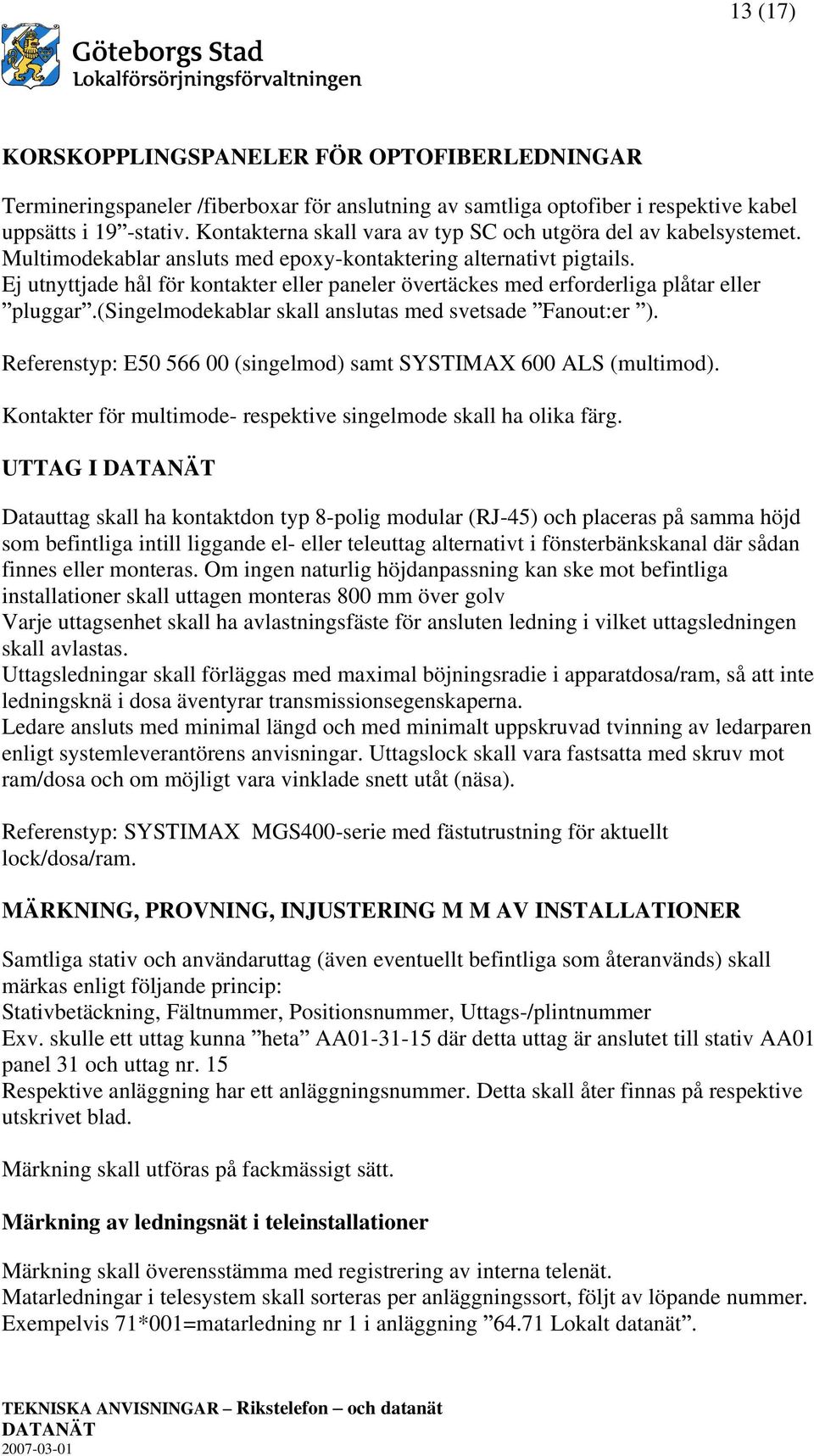

13 13 (17) KORSKOPPLINGSPANELER FÖR OPTOFIBERLEDNINGAR Termineringspaneler /fiberboxar för anslutning av samtliga optofiber i respektive kabel uppsätts i 19 -stativ. Kontakterna skall vara av typ SC och utgöra del av kabelsystemet. Multimodekablar ansluts med epoxy-kontaktering alternativt pigtails. Ej utnyttjade hål för kontakter eller paneler övertäckes med erforderliga plåtar eller pluggar.(singelmodekablar skall anslutas med svetsade Fanout:er ). Referenstyp: E (singelmod) samt SYSTIMAX 600 ALS (multimod). Kontakter för multimode- respektive singelmode skall ha olika färg. UTTAG I Datauttag skall ha kontaktdon typ 8-polig modular (RJ-45) och placeras på samma höjd som befintliga intill liggande el- eller teleuttag alternativt i fönsterbänkskanal där sådan finnes eller monteras. Om ingen naturlig höjdanpassning kan ske mot befintliga installationer skall uttagen monteras 800 mm över golv Varje uttagsenhet skall ha avlastningsfäste för ansluten ledning i vilket uttagsledningen skall avlastas. Uttagsledningar skall förläggas med maximal böjningsradie i apparatdosa/ram, så att inte ledningsknä i dosa äventyrar transmissionsegenskaperna. Ledare ansluts med minimal längd och med minimalt uppskruvad tvinning av ledarparen enligt systemleverantörens anvisningar. Uttagslock skall vara fastsatta med skruv mot ram/dosa och om möjligt vara vinklade snett utåt (näsa). Referenstyp: SYSTIMAX MGS400-serie med fästutrustning för aktuellt lock/dosa/ram. MÄRKNING, PROVNING, INJUSTERING M M AV INSTALLATIONER Samtliga stativ och användaruttag (även eventuellt befintliga som återanvänds) skall märkas enligt följande princip: Stativbetäckning, Fältnummer, Positionsnummer, Uttags-/plintnummer Exv. skulle ett uttag kunna heta AA där detta uttag är anslutet till stativ AA01 panel 31 och uttag nr. 15 Respektive anläggning har ett anläggningsnummer. Detta skall åter finnas på respektive utskrivet blad. Märkning skall utföras på fackmässigt sätt. Märkning av ledningsnät i teleinstallationer Märkning skall överensstämma med registrering av interna telenät. Matarledningar i telesystem skall sorteras per anläggningssort, följt av löpande nummer. Exempelvis 71*001=matarledning nr 1 i anläggning Lokalt datanät.

14 14 (17) Märkning av platsutrustningar i teleinstallationer Märkning utförs enligt SS Märkning skall även ske av fast monterade uttag och utrustningar som ej är placerade i montagestativ. Märkning av uttag görs om möjligt med textremsa bakom transparent märklist på uttaget. Uttag ovan undertak (eller som på annat sätt är dolt) skall förses med extra märkskylt, tydligt läsbar av person stående på golvet vid skylten. Skyltning för teleinstallationer I på samtliga fiberboxar uppsättas varningsanslag för laserljus. Respektive uttagspanel skall märkas med skylt ADM, PEDAGOGISKT respektive FASTIGHETSSERVICE. Vid dörr till rum där KK-stativ/skåp placerats skall skylt med stativ betäckning monteras på utsidan vid dörrkarm i gemensam linje i överkant karm och skylt. Text skall vara svart på vit botten min 10mm hög och graverad alternativt i papper/plast utförande monterad i transparant hållare. Skylt/hållare skall fastsättas på varaktigt sätt. Provning av telesystem Egenprovning skall utföras och dokumenteras med för ändamålet avsett och godkänt datorbaserat mätinstrument för TP-kablar (level 3-instrument) och optofiberkablarna enligt senast gällande standard SS-EN , (Class E/Cat. 6 och Class OF-300, OF-500 respektive OF-2000/Cat. OM3 och OS1). För kopparnätet gäller att mätningarna skall mätas som permanent link samt minst 5 % skall även mätas som channel med patchkablar (tot. 10 m) ingående i installerat system dock minst 2 st. uttag/kk-stativ/skåp. Optokablar (multimod) mätes med db-mätning alternativt OTDR-mätning inom våglängdsbanden 850 nm och 1300 nm. OTDR-mätning skall ske av singelmod-fiber från överlämningspunkt till huvudstativ inom våglängdsbanden 1310 nm och 1550 nm. Följande minimikrav gäller vid OTDR-mätning: Dämpningen i fibern får inte överstiga kabel leverantörens värden + 0,4 db för varje kontakt inklusive eventuell svets. Insertion Loss överstiga 0,15 db för svetsen och 0,25 db i kontakten (medelvärde mätt i bägge riktningarna). Return Loss får inte understiga 40 db i kontakterna. Beställaren skall beredas möjlighet att medverka vid provningstillfällena.

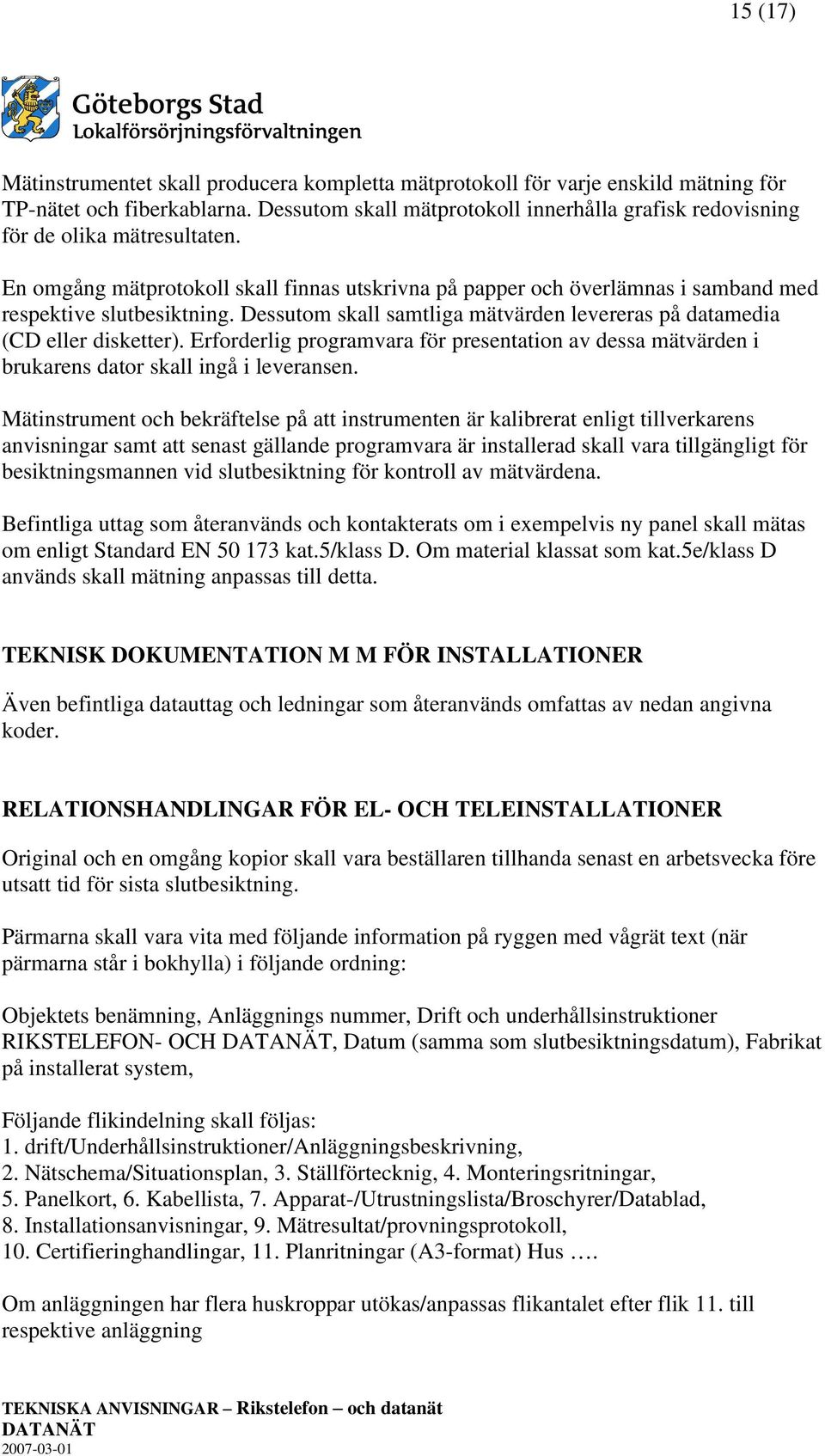

15 15 (17) Mätinstrumentet skall producera kompletta mätprotokoll för varje enskild mätning för TP-nätet och fiberkablarna. Dessutom skall mätprotokoll innerhålla grafisk redovisning för de olika mätresultaten. En omgång mätprotokoll skall finnas utskrivna på papper och överlämnas i samband med respektive slutbesiktning. Dessutom skall samtliga mätvärden levereras på datamedia (CD eller disketter). Erforderlig programvara för presentation av dessa mätvärden i brukarens dator skall ingå i leveransen. Mätinstrument och bekräftelse på att instrumenten är kalibrerat enligt tillverkarens anvisningar samt att senast gällande programvara är installerad skall vara tillgängligt för besiktningsmannen vid slutbesiktning för kontroll av mätvärdena. Befintliga uttag som återanvänds och kontakterats om i exempelvis ny panel skall mätas om enligt Standard EN kat.5/klass D. Om material klassat som kat.5e/klass D används skall mätning anpassas till detta. TEKNISK DOKUMENTATION M M FÖR INSTALLATIONER Även befintliga datauttag och ledningar som återanvänds omfattas av nedan angivna koder. RELATIONSHANDLINGAR FÖR EL- OCH TELEINSTALLATIONER Original och en omgång kopior skall vara beställaren tillhanda senast en arbetsvecka före utsatt tid för sista slutbesiktning. Pärmarna skall vara vita med följande information på ryggen med vågrät text (när pärmarna står i bokhylla) i följande ordning: Objektets benämning, Anläggnings nummer, Drift och underhållsinstruktioner RIKSTELEFON- OCH, Datum (samma som slutbesiktningsdatum), Fabrikat på installerat system, Följande flikindelning skall följas: 1. drift/underhållsinstruktioner/anläggningsbeskrivning, 2. Nätschema/Situationsplan, 3. Ställförtecknig, 4. Monteringsritningar, 5. Panelkort, 6. Kabellista, 7. Apparat-/Utrustningslista/Broschyrer/Datablad, 8. Installationsanvisningar, 9. Mätresultat/provningsprotokoll, 10. Certifieringhandlingar, 11. Planritningar (A3-format) Hus. Om anläggningen har flera huskroppar utökas/anpassas flikantalet efter flik 11. till respektive anläggning

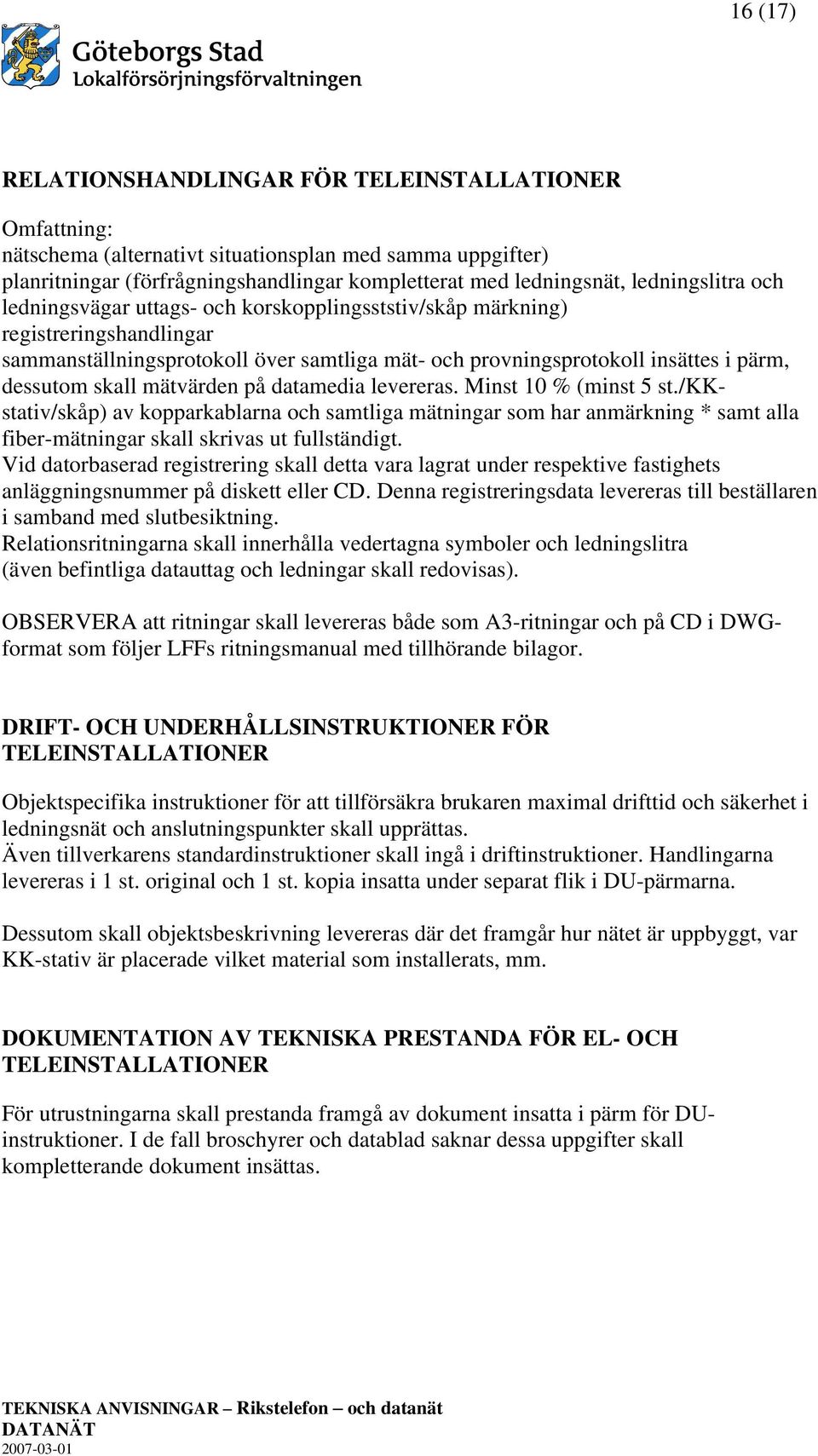

16 16 (17) RELATIONSHANDLINGAR FÖR TELEINSTALLATIONER Omfattning: nätschema (alternativt situationsplan med samma uppgifter) planritningar (förfrågningshandlingar kompletterat med ledningsnät, ledningslitra och ledningsvägar uttags- och korskopplingsststiv/skåp märkning) registreringshandlingar sammanställningsprotokoll över samtliga mät- och provningsprotokoll insättes i pärm, dessutom skall mätvärden på datamedia levereras. Minst 10 % (minst 5 st./kkstativ/skåp) av kopparkablarna och samtliga mätningar som har anmärkning * samt alla fiber-mätningar skall skrivas ut fullständigt. Vid datorbaserad registrering skall detta vara lagrat under respektive fastighets anläggningsnummer på diskett eller CD. Denna registreringsdata levereras till beställaren i samband med slutbesiktning. Relationsritningarna skall innerhålla vedertagna symboler och ledningslitra (även befintliga datauttag och ledningar skall redovisas). OBSERVERA att ritningar skall levereras både som A3-ritningar och på CD i DWGformat som följer LFFs ritningsmanual med tillhörande bilagor. DRIFT- OCH UNDERHÅLLSINSTRUKTIONER FÖR TELEINSTALLATIONER Objektspecifika instruktioner för att tillförsäkra brukaren maximal drifttid och säkerhet i ledningsnät och anslutningspunkter skall upprättas. Även tillverkarens standardinstruktioner skall ingå i driftinstruktioner. Handlingarna levereras i 1 st. original och 1 st. kopia insatta under separat flik i DU-pärmarna. Dessutom skall objektsbeskrivning levereras där det framgår hur nätet är uppbyggt, var KK-stativ är placerade vilket material som installerats, mm. DOKUMENTATION AV TEKNISKA PRESTANDA FÖR EL- OCH TELEINSTALLATIONER För utrustningarna skall prestanda framgå av dokument insatta i pärm för DUinstruktioner. I de fall broschyrer och datablad saknar dessa uppgifter skall kompletterande dokument insättas.

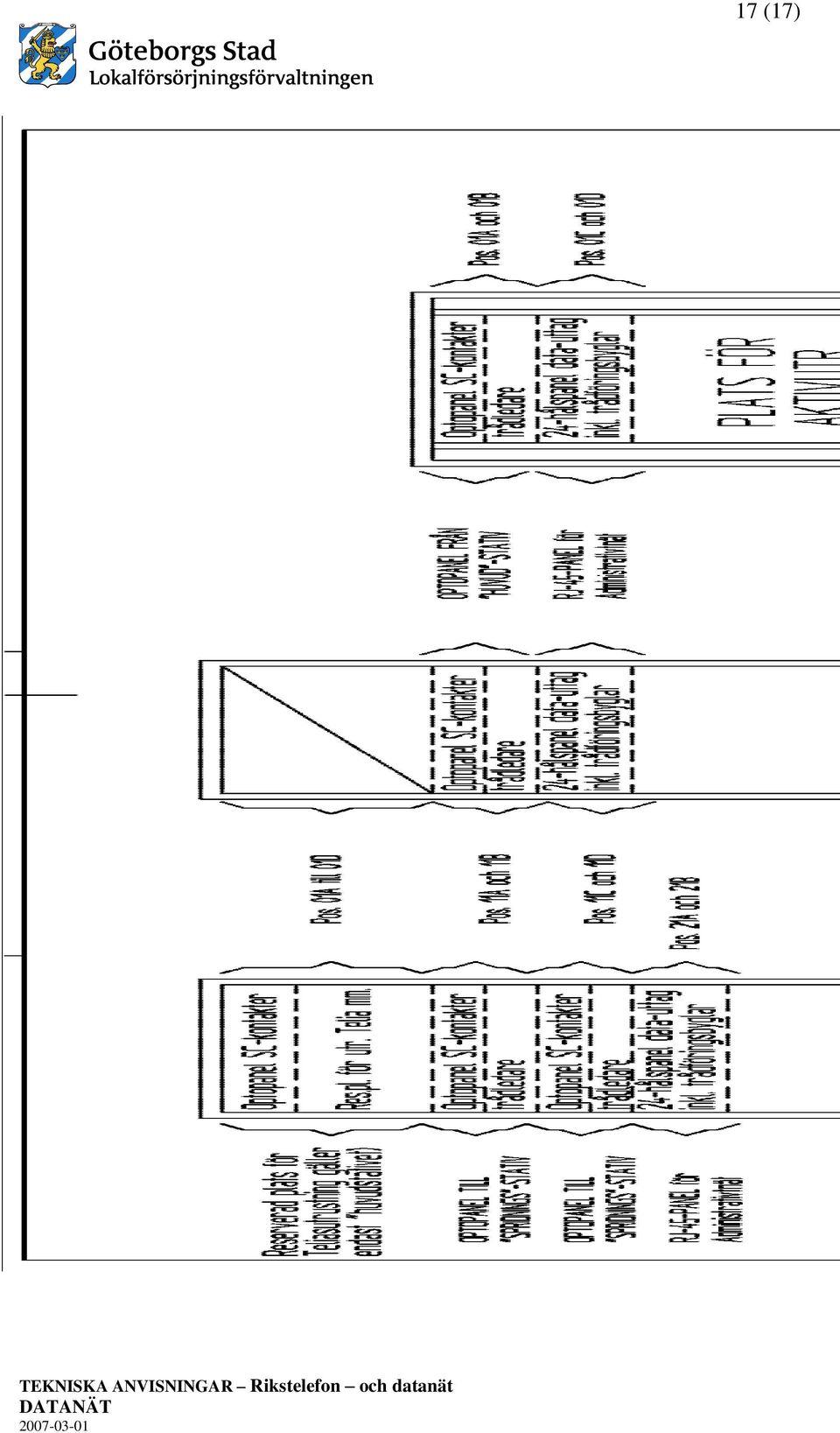

17 17 (17)
