1 Instruktion för signering och uppmärkning TM av mikro och multidukter vid Ribbonet installationer Ericssonql Sidan 1 av 7

2 Innehåll Installationsanvisning För Ribbonet TM Avseende Signering Och Uppmärkning. 1 ALLMÄNT 3 2 GRUNDLÄGGANDE REGLER FÖR BENÄMNING AV MIKRO- OCH MULTIDUKTER Märkning Av Multidukt, Mikrodukter, Fiberkabel Och Fiber 4 3 SIGNERING AV FIBERUTTAG 5 4 BENÄMNING OCH NUMRERING Benämning Och Numrering I Förbindningsskåp (Exempelvis I NCD ) ODF 5 5 FÖRKLARINGAR PÅ FÖRKORTNINGAR 6 6 EXEMPEL PÅ RITNINGSTEXTER OCH SYMBOLER 7 Bilaga 1/ innehåller: 1 EXEMPEL PÅ IFYLLANDE AV MONTERINGSRITNING Monteringsritning, Första Sidan Monteringsritning, Blad 2 (Adressregister) 2 2 EXEMPEL PÅ IFYLLANDE AV DISPOSITIONS LISTOR Kontor Och Bostäder Med En Multidukt Kontor Och Bostäder Med Två Multidukter Kontor Och Bostäder Med Multidukter Direkt Mot ODF Villainstallation Med En Multidukt Villainstallation Med Två Multidukter Inkommande Fiberkabel Mot Utgående Multidukt Inkommande Multidukt Mot Utgående Multidukt 21 3 MONTERINGSRITNING OCH DISPOSITION BLANKETT Ericssonql Sidan 2 av 7

3 1 ALLMÄNT Detta dokument utgör tillsammans med bilaga 1/ en anvisning hur signering och uppmärkning av mikro samt multidukter skall utföras vid Ribbonet installationer. Bilagan visar exempel på olika installationer och hur man i de olika fallen fyller i dispositions listorna. 2 GRUNDLÄGGANDE REGLER FÖR BENÄMNING AV MIKRO- OCH MULTIDUKTER Principen för benämning av mikro och multidukter skall vara att den dukt som går längst ut från förbindningsskåpet skall alltid benämnas A. Mikro / multidukt B blir därefter den dukt som sen sträcker sig näst längst ut i nätet osv. Se figur 1 på sidan 4. I det fall flera mikro / multidukter har samma installationsväg ut från skåpet skall de benämnas i en följd, t.ex. A, B och C.) innan man fortsätter att benämna nästa installationsväg med D, E etc. Den dukt som går längst ut från förbindningsskåpet skall alltid installeras längst ut till höger och längst in mot väggen i samtliga inomhusskåp och kommer att benämnas Dukt: A. Den kund som ligger längst ut i nätet skall alltid installeras i den mikrodukt som har lägsta nummer i multidukten. Detta därför att mikrodukten med det lägsta numret ligger i kärnan och högsta numret i ytterlagret på multidukterna. På så sätt grenas ytterlagrets mikrodukter först, vilket är naturligt. Om en multidukt är installerad ut från skåpet och är skarvad mot ytterligare multidukter så benämns den multidukt som går ut från skåpet med t.ex. A och den dukt som är inskarvad mot A dukten och går längst ut i nätet benämns A- 1 medan den kortare av dessa två inskarvade benämns A-2. Skulle ytterligare multidukter skarvas in benämns dessa A-1-1 osv. Om en multidukt är installerad mellan två förbindningsskåp så försök att placera båda ändarna i samma position (genomföringshål). Vid eventuell konflikt skall Mu-D benämnas från det skåp som är närmast noden. Se figur 1. Ericssonql Sidan 3 av 7

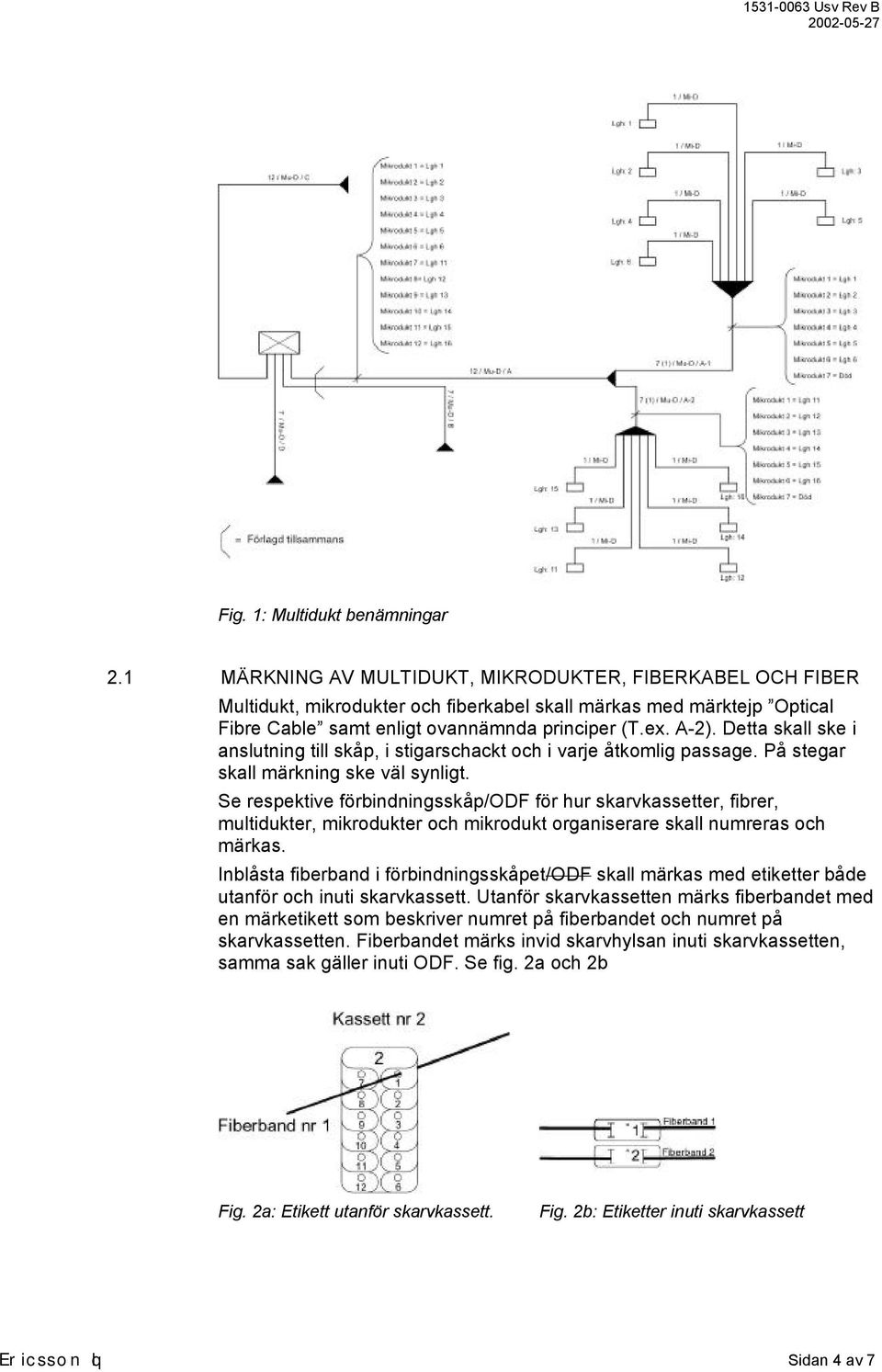

4 Fig. 1: Multidukt benämningar 2.1 MÄRKNING AV MULTIDUKT, MIKRODUKTER, FIBERKABEL OCH FIBER Multidukt, mikrodukter och fiberkabel skall märkas med märktejp Optical Fibre Cable samt enligt ovannämnda principer (T.ex. A-2). Detta skall ske i anslutning till skåp, i stigarschackt och i varje åtkomlig passage. På stegar skall märkning ske väl synligt. Se respektive förbindningsskåp/odf för hur skarvkassetter, fibrer, multidukter, mikrodukter och mikrodukt organiserare skall numreras och märkas. Inblåsta fiberband i förbindningsskåpet/odf skall märkas med etiketter både utanför och inuti skarvkassett. Utanför skarvkassetten märks fiberbandet med en märketikett som beskriver numret på fiberbandet och numret på skarvkassetten. Fiberbandet märks invid skarvhylsan inuti skarvkassetten, samma sak gäller inuti ODF. Se fig. 2a och 2b Fig. 2a: Etikett utanför skarvkassett. Fig. 2b: Etiketter inuti skarvkassett Ericssonql Sidan 4 av 7

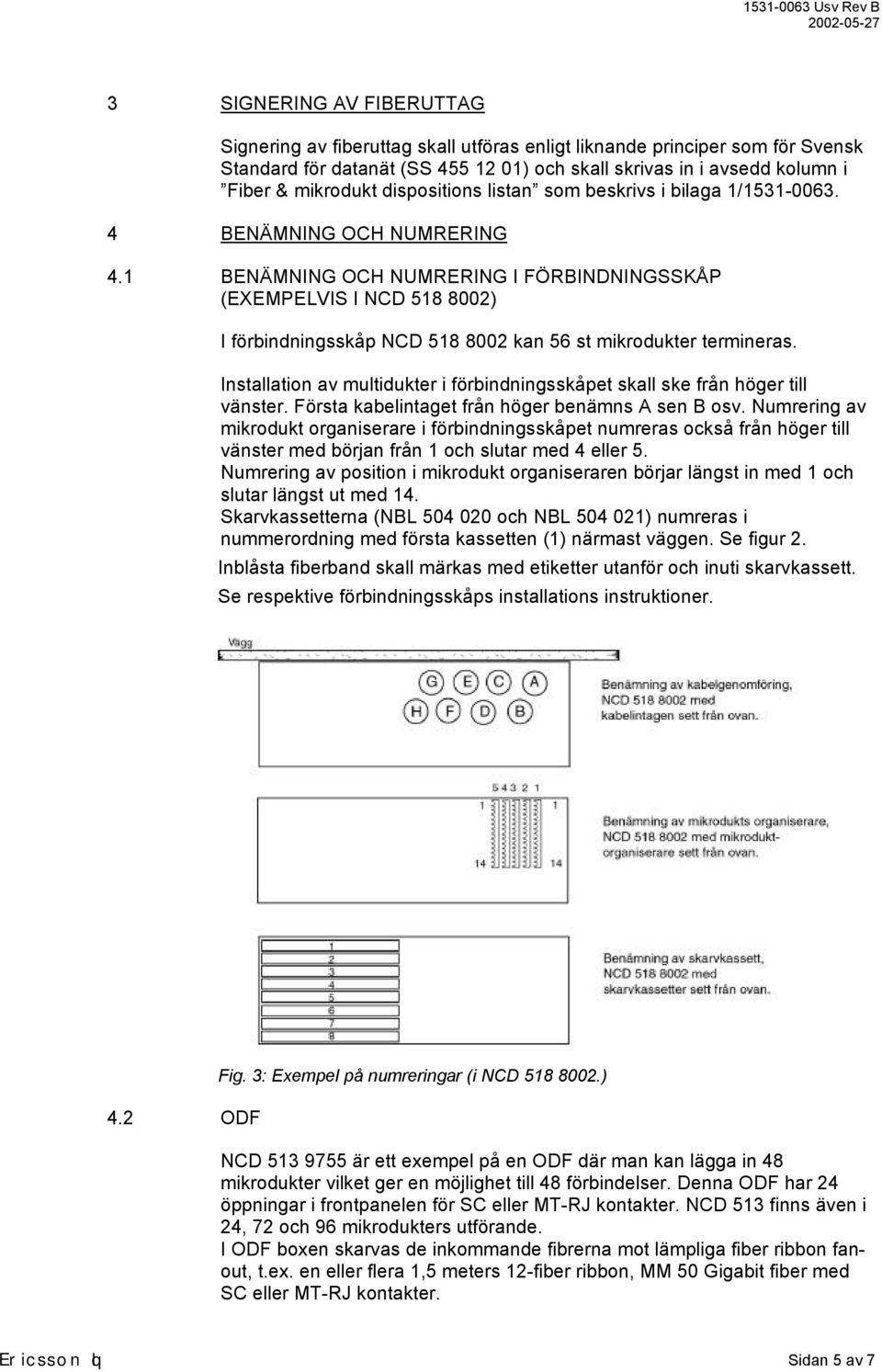

5 3 SIGNERING AV FIBERUTTAG Signering av fiberuttag skall utföras enligt liknande principer som för Svensk Standard för datanät (SS ) och skall skrivas in i avsedd kolumn i Fiber & mikrodukt dispositions listan som beskrivs i bilaga 1/ BENÄMNING OCH NUMRERING 4.1 BENÄMNING OCH NUMRERING I FÖRBINDNINGSSKÅP (EXEMPELVIS I NCD ) I förbindningsskåp NCD kan 56 st mikrodukter termineras. Installation av multidukter i förbindningsskåpet skall ske från höger till vänster. Första kabelintaget från höger benämns A sen B osv. Numrering av mikrodukt organiserare i förbindningsskåpet numreras också från höger till vänster med början från 1 och slutar med 4 eller 5. Numrering av position i mikrodukt organiseraren börjar längst in med 1 och slutar längst ut med 14. Skarvkassetterna (NBL och NBL ) numreras i nummerordning med första kassetten (1) närmast väggen. Se figur 2. Inblåsta fiberband skall märkas med etiketter utanför och inuti skarvkassett. Se respektive förbindningsskåps installations instruktioner. 4.2 ODF Fig. 3: Exempel på numreringar (i NCD ) NCD är ett exempel på en ODF där man kan lägga in 48 mikrodukter vilket ger en möjlighet till 48 förbindelser. Denna ODF har 24 öppningar i frontpanelen för SC eller MT-RJ kontakter. NCD 513 finns även i 24, 72 och 96 mikrodukters utförande. I ODF boxen skarvas de inkommande fibrerna mot lämpliga fiber ribbon fanout, t.ex. en eller flera 1,5 meters 12-fiber ribbon, MM 50 Gigabit fiber med SC eller MT-RJ kontakter. Ericssonql Sidan 5 av 7

6 I de fall när Multi/Mikro dukter installeras direkt in i en ODF bör man förändra dispositionslistan (se kapitel (8) på så sätt att kolumnen för FO Org i förbindningfältet ersättas med texten Stativ/Box. Vad det gäller placeringen av mikrodukterna i ODF så läggs två lager i samma mikroduktsorganiserare med lager 1 underst, se respektive ODFs instruktion t.ex NCD Inblåsta fiberband skall märkas med etiketter inuti ODF:en. Följ alltid monteringsritningen vad det gäller den exakta placeringen för ODF samt dess tillbehör i stativet. Ett schematiskt exempel visas i figur 4 nedan på hur fiberkablar och multidukter installeras in i 6 st termineringsenheter (ODF) som i sin tur är placerade i ett stativ (fält). Fig. 4: Schematiskt exempel på ett fält Monteringsritning Se ett exempel på monteringsritning på sidan 8 i bilaga 1/ FÖRKLARINGAR PÅ FÖRKORTNINGAR Mi-D = Mikrodukt (En singel mikrodukt) Mu-D = Multidukt (En dukt som innehåller två eller flera mikrodukter) Ericssonql Sidan 6 av 7

7 12 (4 ) / Mu-D / A 12 står för antalet mikrodukter i multidukten ( 4 ) Betecknar antalet döda mikrodukter i multidukten (döda mikrodukter är samtliga dukter som är tomma och ej är terminerade i förbindningsskåp eller i en skarv. Mu-D = Står för multidukt A är benämningen på dukten och talar om att den är installerad i kabelingång A i förbindningsskåpet 1 / Mi-D Res = 1 st mikrodukt från förbindningsskåp i reserv, mikrodukten skall vara installerad i mikrodukts organiseraren i förbindningsskåpet för att benämnas reserv (om ej så skall den registreras som döda mikrodukter). 6 EXEMPEL PÅ RITNINGSTEXTER OCH SYMBOLER Fig. 5: Skarv som betecknar att tre multiduktkablar har skarvats ihop samt att 1 mikrodukt ligger i reserv. Fig. 6: Skarv som betecknar att en multiduktkabel har inskarvats på hel multidukt. Fig. 7: Rakskarv som betecknar att två multiduktkablar har skarvats mot varandra. Fig. 8: Symboler för Växel, förbindningsskåp och användarnod med rumsnummer eller gatuadress. Ericssonql Sidan 7 av 7
