1 In Car Video IVSC Bruks- och monteringsanvisning

2 INNEHÅLLSFÖRTECKNING Allmänt Monterings- och säkerhetsanvisningar Tillbehör Bifogade detaljer Till/Från Tillkoppling av signalstyrdonet Frånkoppling av signalstyrdonet Inställningar Extern omkopplare skärm (figur 2) Anslutning skärm Infraröd fjärrstyrning Funktioner Inställningar för Audio OUT Montering Monterings- och säkerhetsanvisningar Anslutning plus Kopplad plus Säkring (fuse) Anslutning minus (jord) Tekniska data Utrustning Anslutningsbilder

3 ALLMÄNT Allmänt Tack för att Du valt en produkt från Blaupunkt. Vi hoppas att Du kommer få stor glädje av din nya apparat. Vänligen läs igenom denna bruksanvisning innan Du börjar använda ditt nyförvärv. Vi redaktörer på Blaupunkt strävar målmedvetet efter att utforma översiktliga och lättförståeliga bruksanvisningar. Skulle emellertid ändå oklarheter dyka upp, ber vi dig ta kontakt med din fackhandel eller med kundtjänsten i ditt land. Telefonnumret står på baksidan av denna bruksanvisning. För produkter köpta inom Europeiska unionen ger vi en tillverkargaranti. Villkoren för vårt garantiåtagande publiceras på och kan beställas på följande adress: Blaupunkt GmbH Hotline Robert Bosch Str. 200 D Hildesheim Tyskland Monterings- och säkerhetsanvisningar Vänligen läs igenom följande anvisningar noggrant innan Du ansluter signalstyrdonet. Under hela monteringen och anslutningen skall batteriets minuspol vara lossad. Fordonstillverkarens säkerhetsanvisningar skall härvid iakttas (krockkudde, larm, färddator, startspärr osv). Se vid borrning av hål till att inget kablage eller annan fordonsdel skadas. Montera apparaten på plats där signalstyrdonet kan skruvas fast ordentligt, där den inte är i vägen för föraren och inte utgör en säkerhetsrisk för föraren eller passagerare vid häftig inbromsning, t.ex. i nödsituation. Fjärrstyrningen får inte monteras inom område dit utlösande krockkudde (förar, passagerar- el. sidokudde) expanderar och inte heller i område dit huvud, knä el. dyl. kan nå i samband med tvär inbromsning eller annan nödsitutation. Om apparaten skall monteras med dubbelsidig tejp eller liknande, åligger det kunden att kontrollera att monteringsplatsen därtill är lämplig, att monteringsytan ger tillräcklig bärkraft och att monteringen även i allt övrigt ger felfri och säker funktion. Tillbehör Vi rekommenderar användning av tillbehör godkänt av Blaupunkt. ENGLISH DEUTSCH FRANÇAIS ITALIANO NEDERLANDS SVENSKA ESPAÑOL PORTUGUÊS DANSK 43

4 BIFOGADE DETALJER Bifogade detaljer Med signalstyrdonet följer samtliga nedan uppräknade detaljer. Kontrollera att leveransen är fullständig. Kontakta säljaren omedelbart om någon detalj skulle saknas. Signalstyrdon Till/Från TILL/FRÅN Tillkoppling av signalstyrdonet Signalstyrdonet tillkopplas av ansluten basenhet via den kopplade plusledningen "+12 V Ignition" (tändning). Frånkoppling av signalstyrdonet Signalstyrdonet frånkopplas av ansluten basenhet via den kopplade plusledningen "+12 V Ignition" (tändning). Anslutningskabel Skruvar Infraröd fjärrstyrning Infraröd mottagare Bruks- och monteringsanvisning 44

5 INSTÄLLNINGAR Inställningar Extern omkopplare skärm (figur 2) Omkopplare i läge höger: Ingen extern skärm är ansluten. Omkopplare i läge vänster: Blaupunkt navigeringsskärm (RGB) ansluten via Y-kabel ( ). Anslutning skärm Obs! Vid utgången FRONT, LEFT, RIGHT och OVERHEAD kan valfritt antingen det 8-poliga eller det 13-poliga hylstaget användas. INFRARÖD FJÄRRSTYRNING Infraröd fjärrstyrning Funktioner Med bifogad fjärrstyrning kan såväl signalstyrdonet som bildskärmarna kontrolleras. När en enskild eller samtliga bildskärmar skall styras samtidigt, sker detta genom en kombination av knapptryckningar. Först väljs önskad skärm (FRONT/LEFT/RIGHT-OVER- HEAD eller ALL) och därefter önskad funktion. Valet av skärm förblir aktivt tills en annan skärm väljs (med någon av knapparna FRONT/LEFT/ RIGHT-OVERHEAD eller ALL). ENGLISH DEUTSCH FRANÇAIS ITALIANO 1 POWER 2 3 NAVI MUTE 4 NEDERLANDS < BOOSTER AUDIO CH VOL CH 5 SVENSKA ; : 9 8 FRONT LEFT ALL RIGHT OVERHEAD IVRC 05 ESPAÑOL PORTUGUÊS 7 6 DANSK 45

6 INFRARÖD FJÄRRSTYRNING 1 POWER Kopplar vald(a) bildskärm(ar) Till eller Från. 2 NAVI Väljer navigeringssystemets bildskärm. 3 VOL Ökar volym för vald bildskärm (ej för utgången Audio OUT). VOL Sänker volym för vald bildskärm (ej för utgången Audio OUT). 4 MUTE Dämpar bort ljudet för samtliga anslutna skärmar och för utgången Audio OUT. 5 CH / Väljer insignal (ljud-/bildkälla) för vald bildskärm. 6 RIGHT Väljer den högra bildskärmen. 7 OVERHEAD Väljer den övre bildskärmen. 8 ALL Väljer alla bildskärmar. 9 LEFT Väljer den vänstra bildskärmen. : FRONT Väljer den främre bildskärmen. Inställningar för Audio OUT ; AUDIO CH / Väljer insignal (ljud-/bildkälla) för utgången Audio OUT. Obs! Insignalens volymnivå måste vara reglerbar. < BOOSTER Ställer in förstärkningen (gain 0 db eller 10 db) för Audio OUT [ / ]. 46

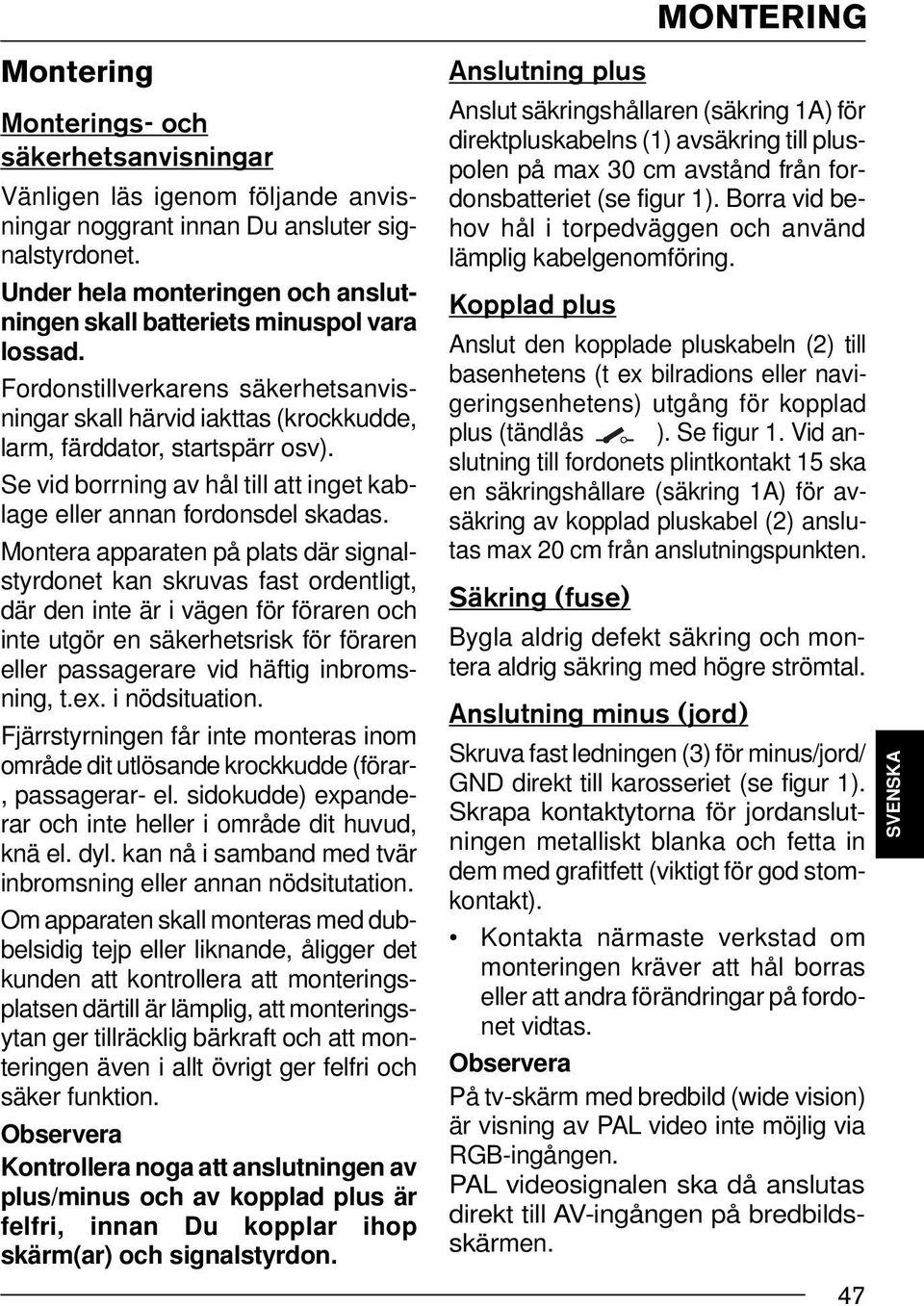

7 Montering Monterings- och säkerhetsanvisningar Vänligen läs igenom följande anvisningar noggrant innan Du ansluter signalstyrdonet. Under hela monteringen och anslutningen skall batteriets minuspol vara lossad. Fordonstillverkarens säkerhetsanvisningar skall härvid iakttas (krockkudde, larm, färddator, startspärr osv). Se vid borrning av hål till att inget kablage eller annan fordonsdel skadas. Montera apparaten på plats där signalstyrdonet kan skruvas fast ordentligt, där den inte är i vägen för föraren och inte utgör en säkerhetsrisk för föraren eller passagerare vid häftig inbromsning, t.ex. i nödsituation. Fjärrstyrningen får inte monteras inom område dit utlösande krockkudde (förar-, passagerar- el. sidokudde) expanderar och inte heller i område dit huvud, knä el. dyl. kan nå i samband med tvär inbromsning eller annan nödsitutation. Om apparaten skall monteras med dubbelsidig tejp eller liknande, åligger det kunden att kontrollera att monteringsplatsen därtill är lämplig, att monteringsytan ger tillräcklig bärkraft och att monteringen även i allt övrigt ger felfri och säker funktion. Observera Kontrollera noga att anslutningen av plus/minus och av kopplad plus är felfri, innan Du kopplar ihop skärm(ar) och signalstyrdon. MONTERING Anslutning plus Anslut säkringshållaren (säkring 1A) för direktpluskabelns (1) avsäkring till pluspolen på max 30 cm avstånd från fordonsbatteriet (se figur 1). Borra vid behov hål i torpedväggen och använd lämplig kabelgenomföring. Kopplad plus Anslut den kopplade pluskabeln (2) till basenhetens (t ex bilradions eller navigeringsenhetens) utgång för kopplad plus (tändlås ). Se figur 1. Vid anslutning till fordonets plintkontakt 15 ska en säkringshållare (säkring 1A) för avsäkring av kopplad pluskabel (2) anslutas max 20 cm från anslutningspunkten. Säkring (fuse) Bygla aldrig defekt säkring och montera aldrig säkring med högre strömtal. Anslutning minus (jord) Skruva fast ledningen (3) för minus/jord/ GND direkt till karosseriet (se figur 1). Skrapa kontaktytorna för jordanslutningen metalliskt blanka och fetta in dem med grafitfett (viktigt för god stomkontakt). Kontakta närmaste verkstad om monteringen kräver att hål borras eller att andra förändringar på fordonet vidtas. Observera På tv-skärm med bredbild (wide vision) är visning av PAL video inte möjlig via RGB-ingången. PAL videosignalen ska då anslutas direkt till AV-ingången på bredbildsskärmen. 47 ENGLISH DEUTSCH FRANÇAIS ITALIANO NEDERLANDS SVENSKA ESPAÑOL PORTUGUÊS DANSK

8 TEKNISKA DATA Tekniska data Video in composite video, 1,0 Vpp, 75 ohm Audio in 0-1,0 Vrms, 20 Hz - 20 khz (utan förstärkning) 0-0,3 Vrms, 20 Hz - 20 khz (med förstärkning) RGB in (videosignal) 0,7 Vpp, 75 ohm RGB in (synk. composite) 0,7 Vpp, 75 ohm Video ut composite video, 1,0 Vpp, 75 ohm Audio ut 0-1,0 Vrms, 20 Hz - 20 khz RGB ut (videosignal) 0,7 Vpp, 75 ohm RGB ut (synk. composite) 1,0 Vpp, 75 ohm Strömförsörjning DC 12 V, +/- 10%, max 5 A Drifttemperatur -20 till +70 Celsius Dimensioner 205 x 45 x 146 mm (b x h x d) Utrustning 5 ingångar audio RCA-hylstag 4 ingångar video RCA-hylstag 1 ingång RGB 15-polig D-sub hylsa 4 utgångar bildskärm composite video, audio vä/hö, styrning, 3-polig (8-polig) hylsa, med kraft, jord och kopplad plus 1 utgång RGB 15-polig D-sub stickpropp 1 utgång audio RCA-hylstag 10 db förstärkning Från/Till Konvertering RGB till CCVS CCVS till RGB Infraröd fjärrstyrning Infraröd mottagare Ingång kraft: 4-polig stickpropp Apparathus i metall 48

9 Anschlussbilder Connection diagrams Schéma électrique Schemi di allacciamento Aansluittekeningen Anslutningsbilder Esquemas de conexión Esquemas de ligação Tilslutningsskemaer 12V Fig. 1 CH1 CH3 DC 12V IN Ext-monitor IR RGB-IN CH5 AUDIO-IN CH2 CH4 +12V Ignition (2) (1) +12V Permanent (Batterie, battery) (3) Masse / GND 72

10 Fig. 2 CH1 CH3 DC 12V IN Ext-monitor IR RGB-IN CH5 AUDIO-IN ENGLISH DEUTSCH CH2 CH4 Fig. 3 Audio in-right Audio in-left Video in Externer Monitorschalter IR-Empfänger (Eingang) IR receiver in FRANÇAIS ITALIANO RGB OUT FRONT LEFT RIGHT OVERHEAD MONITOR MONITOR MONITOR MONITOR Audio OUT R (right) (left) Audio OUT L NEDERLANDS SVENSKA ESPAÑOL IVMS 5802 IVMS 6502 IVMR 9002 Navi- Monitor PORTUGUÊS IVMR 1042 DANSK 73

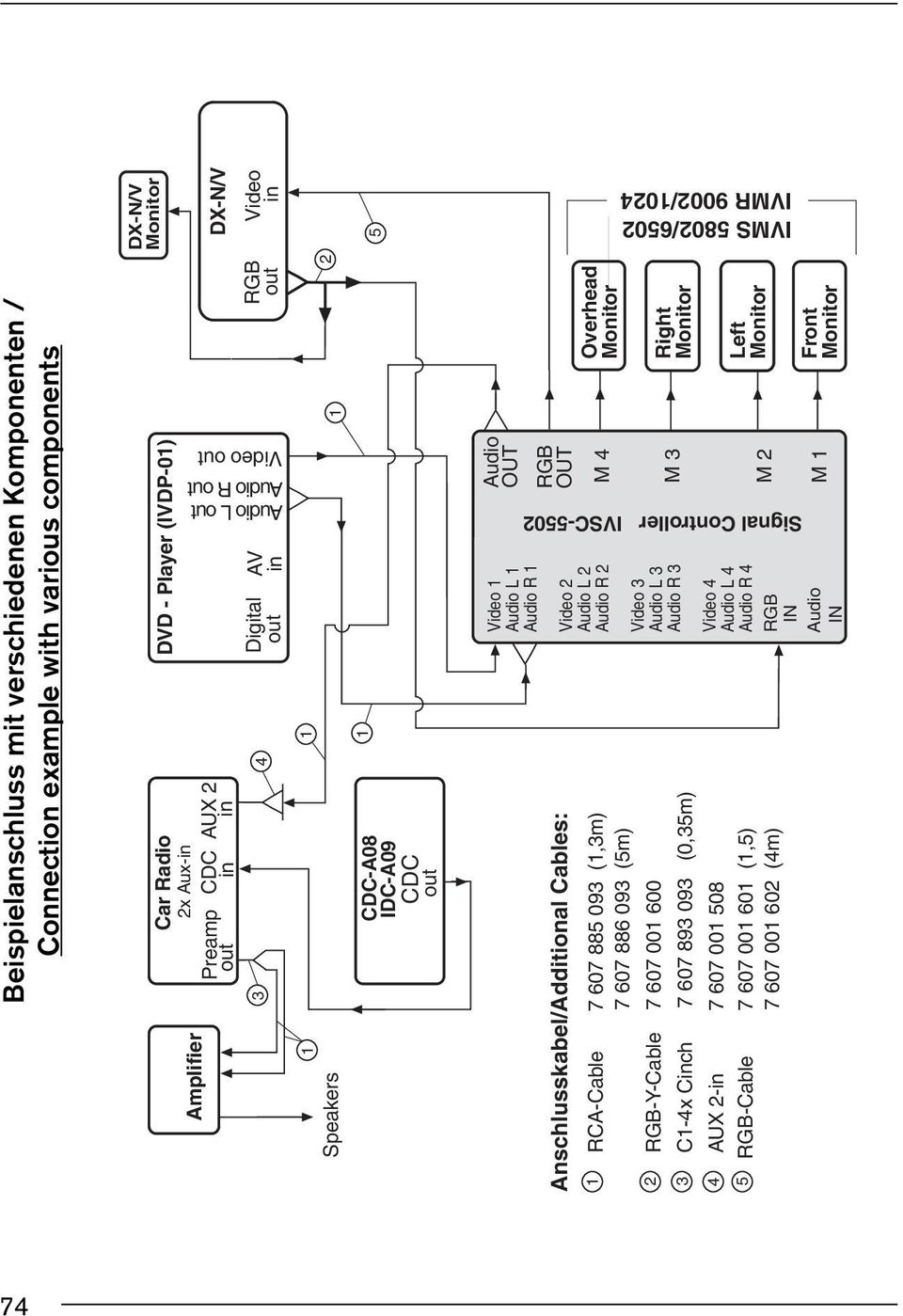

11 DX-N/V Monitor DX-N/V Video in 5 IVMS 5802/6502 IVMR 9002/1024 Beispielanschluss mit verschiedenen Komponenten / Connection example with various components Amplifier 3 Preamp out Car Radio 2x Aux-in CDC in AUX 2 in 4 DVD - Player (IVDP-01) Video out Digital out AV in RGB out Audio L out Audio R out Speakers 1 CDC-A08 IDC-A09 CDC out Video 1 Audio L 1 Audio R 1 Signal Controller IVSC-5502 Anschlusskabel/Additional Cables: 1 RCA-Cable (1,3m) (5m) 2 RGB-Y-Cable C1-4x Cinch (0,35m) 4 AUX 2-in RGB-Cable (1,5) (4m) Video 2 Audio L 2 Audio R 2 Video 3 Audio L 3 Audio R 3 Video 4 Audio L 4 Audio R 4 RGB IN Audio IN Audio OUT RGB OUT M 4 M 3 M 2 M 1 Overhead Monitor Right Monitor Left Monitor Front Monitor 74

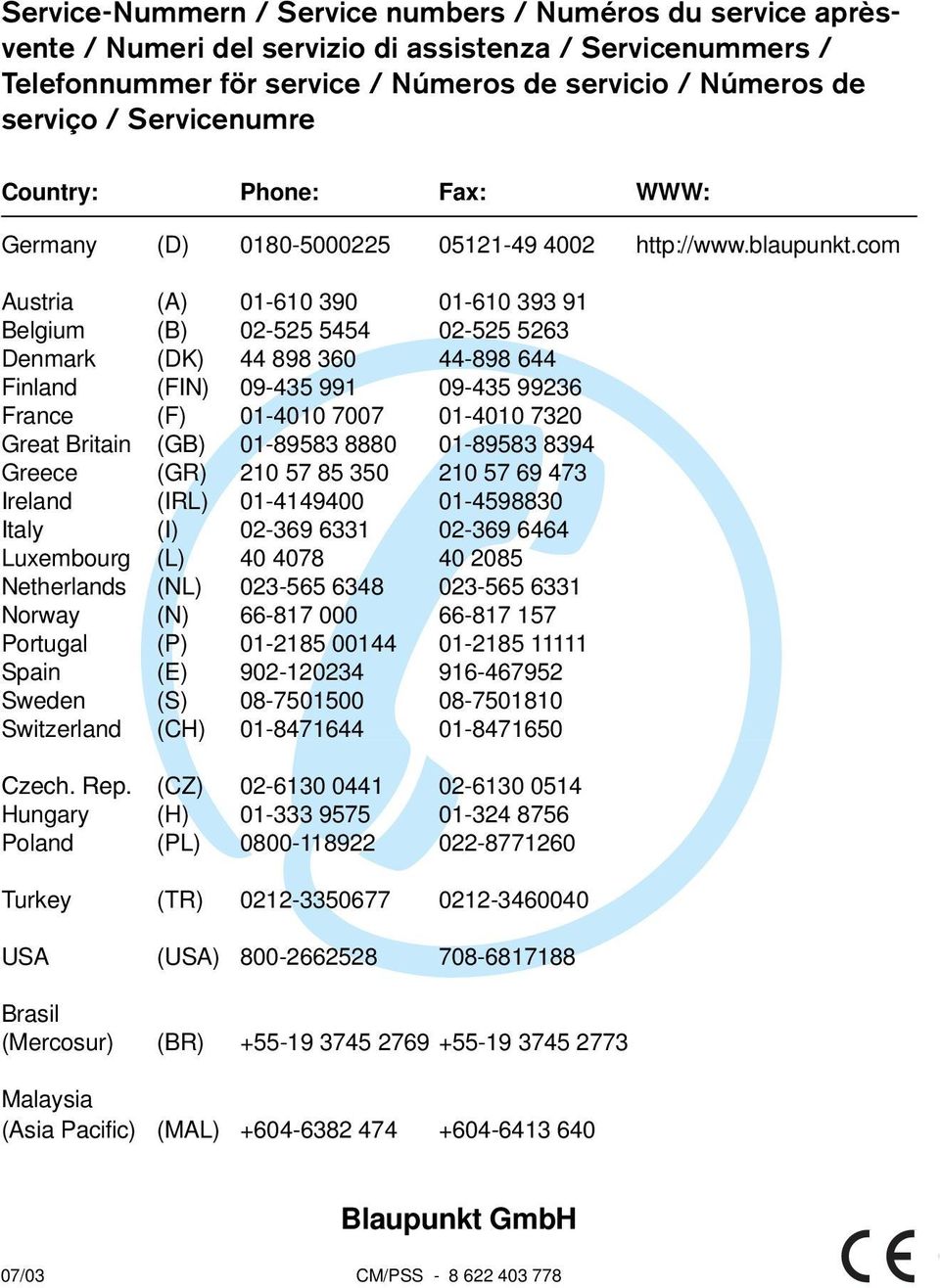

12 Service-Nummern / Service numbers / Numéros du service aprèsvente / Numeri del servizio di assistenza / Servicenummers / Telefonnummer för service / Números de servicio / Números de serviço / Servicenumre Country: Phone: Fax: WWW: Germany (D) Austria (A) Belgium (B) Denmark (DK) Finland (FIN) France (F) Great Britain (GB) Greece (GR) Ireland (IRL) Italy (I) Luxembourg (L) Netherlands (NL) Norway (N) Portugal (P) Spain (E) Sweden (S) Switzerland (CH) Czech. Rep. (CZ) Hungary (H) Poland (PL) Turkey (TR) USA (USA) Brasil (Mercosur) (BR) Malaysia (Asia Pacific) (MAL) Blaupunkt GmbH 07/03 CM/PSS
