FM-AM TUNER wide vision

Transkript

1 Navigation FM-AM TUNER wide vision Monteringsanvisning

2 Säkerhetsanvisningar Varning Var vänlig läs följande anvisningar noggrant innan du kopplar in apparaten. Under montering och anslutning skall kabeln till batteriets minuspol vara borttagen. Följ säkerhetsanvisningarna från fordonstillverkaren (krockkudde, larmsystem, färddator, startspärr). Fäst apparaten ordentligt med medföljande hållare så att den inte kan komma loss inne i bilen vid en olycka. Använd särskilt tåliga kablar med ett tvärsnitt om minst 0,75 mm 2 avsedda speciellt för installation i bil när du ansluter drivspänning, den permanenta strömförsörjningen för minnet och kabeln till jord. Se till att inga metallföremål (mynt, nålar, verktyg etc.) kan komma in i apparaten och orsaka kortslutningar. Stäng genast av apparaten vid lukt- eller rökutveckling och uppsök en Blaupunk-handlare. Observera Beakta följande försiktighetsåtgärder för att din apparat alltid skall fungera oklanderligt: Apparaten får endast matas med 12 V likström med minuspolen ansluten till jord. Avlägsna inte den övre eller undre delen av höljet. Skydda apparaten mot direkt solbelysning, för höga temperaturer, fukt, vatten och damm. Se upp vid byte av säkring så att värdet på säkringen stämmer med uppgifterna på apparaten. Säkringar med felaktigt värde kan orsaka fel eller medföra skada på apparaten. Bryt först strömmen innan du byter en säkring för att förhindra kortslutningar. Använd endast medföljande skruvar för monteringen. För långa eller för tjocka skruvar kan skada apparaten. DEUTSCH FRANÇAIS ITALIANO ENGLISH NEDERLANDS SVENSKA DANSK ESPAÑOL PORTUGUÊS 57

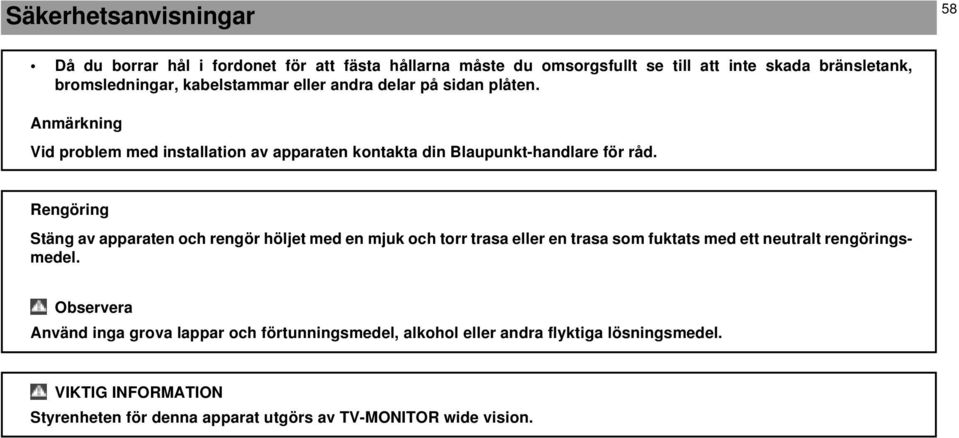

3 Säkerhetsanvisningar 58 Då du borrar hål i fordonet för att fästa hållarna måste du omsorgsfullt se till att inte skada bränsletank, bromsledningar, kabelstammar eller andra delar på sidan plåten. Anmärkning Vid problem med installation av apparaten kontakta din Blaupunkt-handlare för råd. Rengöring Stäng av apparaten och rengör höljet med en mjuk och torr trasa eller en trasa som fuktats med ett neutralt rengöringsmedel. Observera Använd inga grova lappar och förtunningsmedel, alkohol eller andra flyktiga lösningsmedel. VIKTIG INFORMATION Styrenheten för denna apparat utgörs av TV-MONITOR wide vision.

4 Tillbehör 1 2 x 2 4 x 3 4 x 4 2 x 5 1 x 6 1 x 7 1 x 8 1 x Observera Använd endast detta originaltillbehör för att undvika skador på din bilradio. Använd endast ovan uppräknade tillbehör som levereras med apparaten. Tips för monteringen 1. Ta bort tändningsnyckeln och kabeln från batteriets minuspol för att undvika kortslutningar. 2. Koppla in kablarna till in- och utgångarna på de olika apparaterna. 3. Koppla in kabelstammen till högtalaranslutningarna. 4. Anslut stickproppen B på kabelstammen till fordonets högtalaranslutning. DEUTSCH FRANÇAIS ITALIANO ENGLISH NEDERLANDS SVENSKA DANSK ESPAÑOL PORTUGUÊS 59

5 60 5. Anslut stickproppen A till fordonets permanent anslutna pluspol. 6. Montera apparaten. 7. Anslut minuspolen till batteriet. 8. Tryck på reset-tangenten. Observera Om ISO-anslutningar inte används i din bil, kontakta då din Blaupunkt-handlare. Använd övergångsadaptern för antennanslutningen (ISO-JASO) endast om det finns en ISO-kontakt på antennkabeln. Förvissa dig om att alla kabelanslutningar är korrekt utförda genom att föra in stickproppen i kontaktdonet så att den fastnar. Om tändningslåset i din bil inte har något -läge eller tändkabeln är ansluten till en permanent strömkälla som t. ex. en batterikabel, är strömförsörjningen av apparaten inte kopplad till tändningen (dvs den slås inte på och av tillsammans med tändningen). Om du vill koppla strömförsörjningen av apparaten till tändningen anslut då tändkabeln till en strömkälla som kan slås på och av med tändningsnyckeln. Om säkringen går sönder, kontrollera först om kabeln är kortsluten. Ersätt sedan den trasiga säkringen med en hel säkring med samma värde. Se till att inga kabeländar som inte är anslutna kan komma i kontakt med karossen. För att förhindra kortslutningar avlägsna inte några skyddande höljen från kabeländar eller kontakter. Anslut högtalarnas båda poler till apparatens högtalarutgångar. Anslutning av högtalarens minuspol till karossen kan medföra driftstörningar eller skador på elektroniken. Kontrollera efter monteringen att bromsljus, blinkers och vindrutetorkare fungerar utan anmärkning. Isolera kablar som inte är anslutna med isoleringsband eller liknande material. Vid drift stiger temperaturen på apparatens hölje. Därför skall den inte monteras så att värmekänsliga föremål som plaster och människor kan komma i kontakt med den. Montera inte apparaten under en matta eftersom denna kan försvåra att värmen leds bort och därigenom förorsaka skador på apparaten. Montera apparaten så att värmen lätt leds bort. Lägg inga föremål på apparaten sedan den monterats. Montera apparaten så att styrningen av fordonet inte kan påverkas negativt.

6 DAB FM ANTENNA TV MONITOR CHANGER TO 5L I/F TO MZ-BUS FRONT SPEAKER REAR SPEAKER SUB WOOFER SLAVE UNIT Montering Anslutningsschema Varning För att undvika brand genom kortslutning av den röda spänningskabeln eller den gula permanenta pluskabeln mot fordonets jord, anslut som princip spänningskabeln via en säkring. Utgång för vänster fram (vit) Utgång för vänster bak (vit) / utgång med mfast nivå vänster (vit) Utgång för höger bak (röd) / utgång med fast nivå höger (röd) Utgång för höger fram (röd) PREOUT REAR/NON-FAD FRONT Antenningång UKV/MV ANTENNA INPUT PREOUT REAR/NON-FAD FRONT POWER Anmärkning: Stick aldrig in något föremål i säkringshållaren. Antennövergångsadapter (ISO-JASO) (tillbehör 8) Antennkabel (ISO) Anslutningsdon A Anslutningsdon B (5,5 m) Anslutningskabel (5,5 m) (tillbehör 5) ILLUMI Antennkabel (tillbehör 6) Anmärkning: För att undvika biljud får kabeln inte förläggas i närhet av strömkretsen. Styrledning för automatisk belysning (orange) Spänningsförsörjningskabel (röd) +12V Till kopplingslisten på styrande apparat Vid användning av separat effektförstärkare anslut till denna strömstyrkontakt. Tel.-mute (dämpning av ljudet vid telefonsamtal) (aktiv låg) När ingen anslutning görs, isolera oskyddade kablar. P.CONT TEL MUTE Säkring (3A) Säkring (10A) Styrledning för strömförsörjningen (blå/ vit) Till batteriets pluspol permanent ansluten kabel (gul) +12V Kabel för dämpning av ljudet vid telefonsamtal (brun) Jordkabel (svart) till karossen DEUTSCH FRANÇAIS ITALIANO ENGLISH NEDERLANDS SVENSKA DANSK ESPAÑOL PORTUGUÊS 61

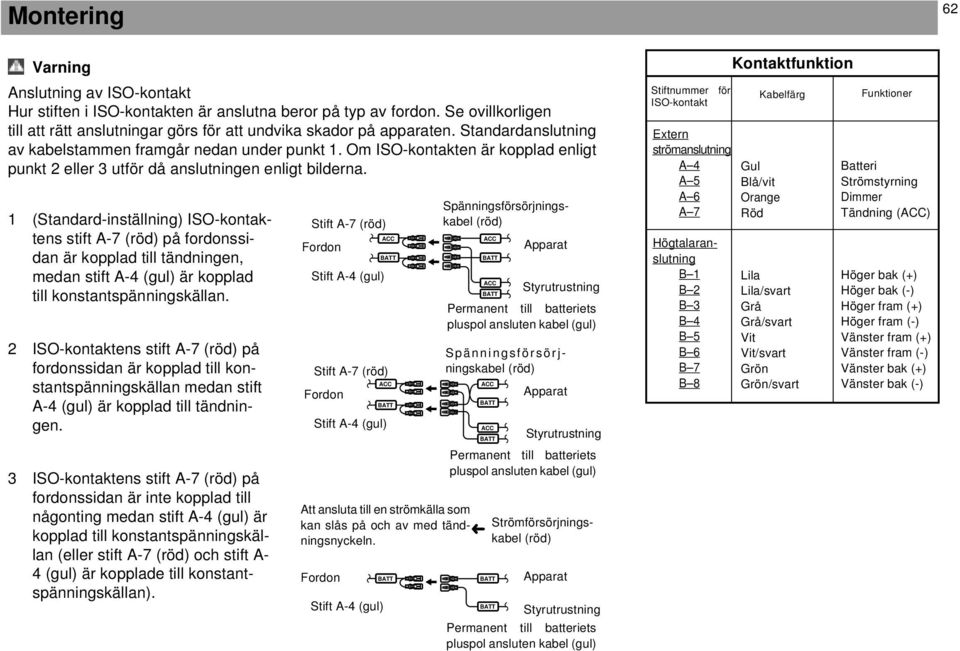

7 62 Varning Anslutning av ISO-kontakt Hur stiften i ISO-kontakten är anslutna beror på typ av fordon. Se ovillkorligen till att rätt anslutningar görs för att undvika skador på apparaten. Standardanslutning av kabelstammen framgår nedan under punkt 1. Om ISO-kontakten är kopplad enligt punkt 2 eller 3 utför då anslutningen enligt bilderna. 1 (Standard-inställning) ISO-kontaktens stift A-7 (röd) på fordonssidan är kopplad till tändningen, medan stift A-4 (gul) är kopplad till konstantspänningskällan. 2 ISO-kontaktens stift A-7 (röd) på fordonssidan är kopplad till konstantspänningskällan medan stift A-4 (gul) är kopplad till tändningen. 3 ISO-kontaktens stift A-7 (röd) på fordonssidan är inte kopplad till någonting medan stift A-4 (gul) är kopplad till konstantspänningskällan (eller stift A-7 (röd) och stift A- 4 (gul) är kopplade till konstantspänningskällan). Stift A-7 (röd) Fordon Stift A-4 (gul) Stift A-7 (röd) Fordon Stift A-4 (gul) Att ansluta till en strömkälla som kan slås på och av med tändningsnyckeln. Fordon Stift A-4 (gul) Spänningsförsörjningskabel (röd) Apparat Styrutrustning Permanent till batteriets pluspol ansluten kabel (gul) Spänningsförsörjningskabel (röd) Apparat Styrutrustning Permanent till batteriets pluspol ansluten kabel (gul) Strömförsörjningskabel (röd) Apparat Styrutrustning Permanent till batteriets pluspol ansluten kabel (gul) Stiftnummer för ISO-kontakt Extern strömanslutning A 4 A 5 A 6 A 7 Högtalaranslutning B 1 B 2 B 3 B 4 B 5 B 6 B 7 B 8 Kontaktfunktion Kabelfärg Gul Blå/vit Orange Röd Lila Lila/svart Grå Grå/svart Vit Vit/svart Grön Grön/svart Funktioner Batteri Strömstyrning Dimmer Tändning () Höger bak (+) Höger bak (-) Höger fram (+) Höger fram (-) Vänster fram (+) Vänster fram (-) Vänster bak (+) Vänster bak (-)

8 Om styrutrustningen utgörs av TV-MONITOR WIDE VISION Styrutrustning (extratillbehör) TV-MONITOR WIDE VISION Anslutning för TravelPilot DX-N ANTENNA INPUT PREOUT POWER REAR/NON-FAD FRONT DAB FM ANTENNA TV MONITOR CHANGER FRONT SPEAKER REAR SPEAKER SUB WOOFER SLAVE UNIT IN M 4 OUT NAV I / F TO 5L I/F TO MZ-BUS Förlängningskabel (5,5 m) (tillbehör 7) CD-växlare DEUTSCH FRANÇAIS ITALIANO ENGLISH NEDERLANDS SVENSKA DANSK ESPAÑOL PORTUGUÊS 63

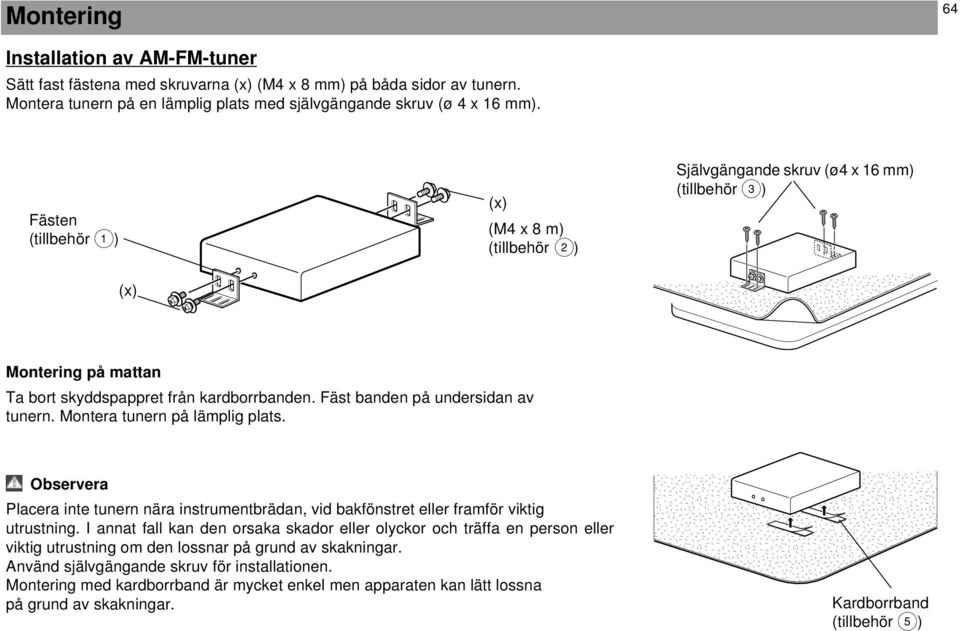

9 64 Installation av AM-FM-tuner Sätt fast fästena med skruvarna (x) (M4 x 8 mm) på båda sidor av tunern. Montera tunern på en lämplig plats med självgängande skruv (ø 4 x 16 mm). Fästen (tillbehör 1) (x) Montering på mattan Ta bort skyddspappret från kardborrbanden. Fäst banden på undersidan av tunern. Montera tunern på lämplig plats. Observera Placera inte tunern nära instrumentbrädan, vid bakfönstret eller framför viktig utrustning. I annat fall kan den orsaka skador eller olyckor och träffa en person eller viktig utrustning om den lossnar på grund av skakningar. Använd självgängande skruv för installationen. Montering med kardborrband är mycket enkel men apparaten kan lätt lossna på grund av skakningar. (x) (M4 x 8 m) (tillbehör 2) Självgängande skruv (ø4 x 16 mm) (tillbehör 3) ;;;;;;; ;;;;;;; ;;;;;;; ;;;;;;; ;;;;;;; Kardborrband (tillbehör 5)

10 Felsökning Ibland kan handhavandefel var orsaken till att apparaten inte fungerar. Läs därför nedanstående översikt, innan apparaten lämnas till reparation. Kanske kan felet enkelt åtgärdas. Apparaten kan inte slås på. SYMPTOM MÖJLIG ORSAK ÅTGÄRD Trasig säkring. Kontrollera kabeln med avseende på kortslutning och ersätt säkringen med en ny med samma värden. Inget ljud eller för låg volym. Apparaten reagerar inte på knapptryckningar. Dålig ljudkvalitet (distorsion, störningar). Dålig radiomottagning När tändningen stängts av raderas stationsminnet. Ljuddämpningsfunktionen (mute) är inkopplad. Fader och/eller balans är ställd i ytterläge. Anslutningskabeln eller kabelstammen är inte korrekt ansluten. Mikrodatorn fungerar inte riktigt. En högtalarkabel är kortsluten av en skruv. Högtalarna är inte rätt anslutna. Fordonets antenn är inte utdragen. Anslutningen för styrning av motorantennen är inte rätt gjord. Negativt inflytande på bruset från nätkabel eller liknande. Kabeln för permanent plusspänning är inte rätt ansluten. Kabeln för permanent plusspänning och ledningen för av tändningen styrd plusspänning är inte rätt anslutna. Stäng av ljuddämpningsfunktionen. Ställ in fader och balans riktigt. Kontrollera kabelanslutningarna (se kapitlet Anslutningsschema ). Tryck på reset-tangenten. Kontrollera högtalarkablarna. Anslut plus och minus korrekt för högtalarna. Dra ut antennen fullständigt. Anslut kabeln riktigt (se kapitlet Anslutningsschema ). Antennkabeln får aldrig installeras i närheten av nätkabeln. Anslut kabeln riktigt (se kapitlet Anslutningsschema ). Anslut kabeln riktigt (se kapitlet Anslutningsschema ). DEUTSCH FRANÇAIS ITALIANO ENGLISH NEDERLANDS SVENSKA DANSK ESPAÑOL PORTUGUÊS 65

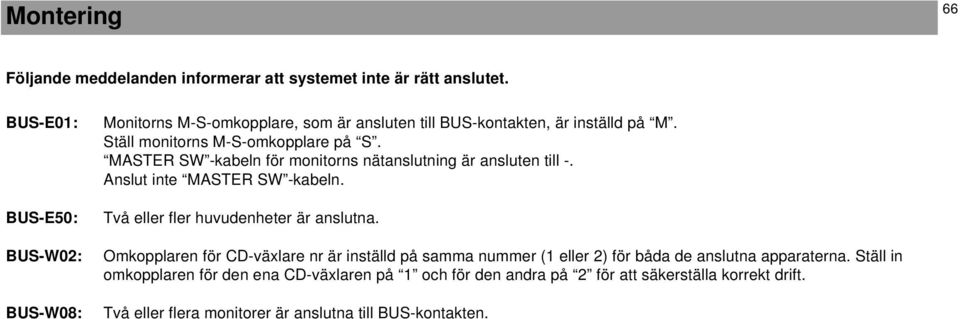

11 66 Följande meddelanden informerar att systemet inte är rätt anslutet. BUS-E01: BUS-E50: BUS-W02: BUS-W08: Monitorns M-S-omkopplare, som är ansluten till BUS-kontakten, är inställd på M. Ställ monitorns M-S-omkopplare på S. MASTER SW -kabeln för monitorns nätanslutning är ansluten till -. Anslut inte MASTER SW -kabeln. Två eller fler huvudenheter är anslutna. Omkopplaren för CD-växlare nr är inställd på samma nummer (1 eller 2) för båda de anslutna apparaterna. Ställ in omkopplaren för den ena CD-växlaren på 1 och för den andra på 2 för att säkerställa korrekt drift. Två eller flera monitorer är anslutna till BUS-kontakten.

12 Tekniska data Tekniska data Tekniska data kan ändras utan särskild hänvisning. UKW-tuner Frekvensband (avstämningssteg: 50 khz)... 87,5 MHz - 108,0 MHz Känslighet (brusavstånd 26 db)... 0,7 µv/75 Ω Känslighetströskel (brusavstånd = 46 db) 1,6 µv/75 Ω Ljudfrekvensområde (±3,0 db) Hz - 15 khz Brusspänningsavstånd (MONO) db Selektivitet (DIN) (±400 khz) db Kanalseparation (1 khz) db MW-tuner Frekvensband (avstämningssteg: 9 khz) khz khz Känslighet (brusavstånd 20 db) µv Förstärkare Max. uteffekt W x 4 Kontinuerlig effekt (DIN45324, +B = 14,4V) W x 4 Bas- och diskantreglering Bas: Hz ±10 db Diskant:...10 khz ±10 db Nivå och impedans hos förförstärkarutgången... 4 V / 10 kω (vid återgivning av en CD-skiva) Förförstärkarimpedans Ω Allmänt Driftspänning... 14,4 V (11-16 V tillåts) Strömförbrukning A Inbyggnadsmått x 40 x 148 mm Vikt g LW-tuner Frekvensband khz khz Känslighet (brusavstånd 20 db) µv DEUTSCH FRANÇAIS ITALIANO ENGLISH NEDERLANDS SVENSKA DANSK ESPAÑOL PORTUGUÊS 67
