1 ARCTIC MINERALS Prospekteringen i Finland tom juni 2019 Sammanställt av VD Krister Söderholm

2 2 Arctic Minerals år 2019 År 2018 var första året för Arctic Mineral med den nya inriktningen på verksamheten i Finland, vilket möjliggjordes genom förvärvet av Norrbotten Exploration AB. Arctic Minerals-koncernen består numera av moderbolaget Arctic Minerals med de två dotterbolagen Arctic Gold AB och Norrbotten Exploration AB. Arctic Minerals aktie är listad på Nasdaq OMX First North, Stockholm, med kortnamnet ARCT. Certified Adviser är Partner Fondkommission AB (telefon , Mer information om bolaget finns på Norrbotten Exploration AB Norrbotten Exploration AB är inriktad på prospektering i mellersta och norra Finland och verksamheten är i första hand inriktad mot basmetallerna koppar och zink. Guld kvarstår som en viktig metall och är självklart något som beaktas vid prospekteringen. Norrbotten Exploration AB grundades av Peter Walker, geolog och gruventreprenör från England, tillsammans med John Pedersen, gruv- och prospekteringsgeolog från Danmark. Peter Walker är tidigare grundare och VD för Scandinavian Minerals Ltd och ansvarade för förvärvet och utvecklingen av Kevitsa koppar-nickel-platina gruvan i norra Finland. Tillsammans med Krister Söderholm, då general manager för Kevitsa, utvecklades projektet tills det år 2008 såldes till First Quantum Minerals för 281 MCAD. Kevitsa-gruvan ägs och drivs idag av Nya Boliden AB och är en av Europas största basmetallgruvor. Peter Walker är sedan hösten 2017 ordförande och Krister Söderholm sedan hösten 2018 VD i Arctic Minerals. Arctic Gold AB Utöver vad som ovan redovisats om Norrbotten Exploration AB, innehar Arctic Gold mineralrättigheter i Bidjovaggefältet i Finnmark i Nordnorge. Förutom i årsredovisningen 2018 beskrivs verksamheten i Norge på bolagets hemsida, under rubriken projekt. Gruvnäringen och prospekteringen i Finland Finland har en lång gruvhistoria och dess berggrund är rikt på både bas- och ädelmetaller. Ett stort antal gruvor har tidigare drivits av företag som Outokumpu Oy och Rautaruukki Oy, vilka producerat t.ex. koppar, zink, nickel, krom, kobolt, vanadin, guld och järn. I dag, med undantag för Outokumpus Kemi-kromgruva, drivs nästan alla större gruvor av internationella företag som Agnico Eagle Ltd och Nya Boliden AB. I dag producerar Finland betydande mängder koppar, nickel, zink, krom och guld samt industrimineral som talk, apatit (fosfor) och karbonatsten. Efter det att Outokumpu Oy drog sig tillbaka från gruvverksamheten under 1990-talet låg gruvverksamheten i Finland tillfälligt på en lägre nivå. Under senare år har gruvornas antal ökat så, att år 2018 fanns 46 gruvor, som sorterar under finska gruvlagen. Det finns idag flera betydande metallgruvor i Finland, ofta i utländskt ägo, till exempel Agnico Eagle's guldgruva i Kittilä, som är Europas största guldgruva och Nya Bolidens Kevitsagruva (nickel, koppar, kobolt, platina, palladium, guld) i Sodankylä. Finland är idag tillsammans med Sverige de största guldproducenterna i Europa. Den tidigare Talvivaara-gruvan har återuppstått under namnet Terrafame, nu ett metallkombinat som i framtiden förutom nickel, zink och koppar också kommer att tillverka halvfabrikat för batteri-industrin, samt uran. Många av finska gruvorna öppnades i perioden och var sedan länge kända fyndigheter men förbättrad teknik och bättre anrikningsmetoder möjliggjorde ett öppnande av gruvorna. Totala brytningen av malm i Finland år 2018 var 49 milj ton och gruvbranchen sysselsätter ca 7000 personer. Fig. 1 visar gruvorna i Finland 2018.

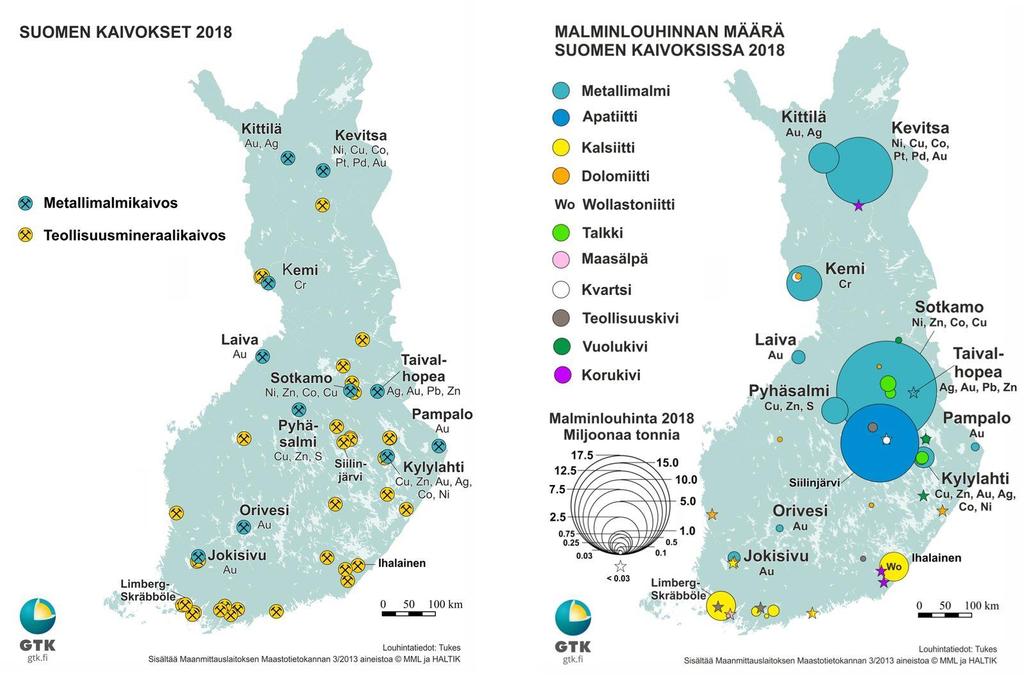

3 3 Fig. 1. Gruvorna i Finland Kartan till vänster visar metallgruvorna som blå cirklar, industrimineralgruvorna som orange cirklar. Kartan till höger visar malmproduktionens storlek i milj. ton /år. De senaste åren prospekteringsvolymen i Finland ökat och några viktiga upptäckter har gjorts t ex Sakatti koppar-nickel förekomsten (Anglo American Ltd) i Sodankylä och Rompas-Rajapalot guldfyndigheterna (Mawson Resources Ltd) i Peräpohjaområdet i finska Lappland. Det förväntas att ytterligare undersökningar kommer att leda till fler upptäckter genom användande av modern teknik, framförallt geofysik. I Finland anses potentialen att hitta s.k. batterimineral vara bättre än i andra nordiska länder och flera projekt för vidareförädling av råvaror för batterier har påbörjats (Norzink, Terrafame, Keliber). Fig. 2 visar vilka områden som är mest attraktiva för malmletningsföretagen i juni Arctic Minerals projekt i Finland Arctic Minerals har genom sitt dotterbolag Norrbotten Exploration AB (NEAB) förvärvat en stor och värdefull prospekteringsdatabas från ett företag, som innehåller omfattande geologiska, geokemiska och geofysiska data för stora delar av centrala Finland och södra finska Lappland. Under 2018 förvärvade bolaget också annan data från GTK, vilket inkluderas i tidigare databaser och används för nya tolkningar och planering av nästa steg i prospekteringen. Arctic Minerals använder denna databas, liksom data från GTK (Geologiska forskningscentralen), för att hitta nya mineraliseringar. Denna nytolkning av befintliga data utförs av GTK och finska konsultbolag och bidrar till att identifiera specifika mål för detaljuppföljning, t.ex. genom kärnborrning.

4 4 Fig. 2. De mest attraktiva områdena för prospektering efter metaller i Finland. Malmletningstillstånd Förbehåll / reservering för prospektering Under 2018 koncentrerades prospekteringen till två huvudområden i Finland: Till Brahestad- Ladoga malmbältet (ibland kallat "Central Finland Ore Belt"), och till det sk. Peräpohja skifferbältet, se Fig. 3. Under första halvåret tillkom ett tredje område i Kiiiminki, beläget nordost om Uleåborg i mellersta Finland, se Fig. 9. Genom Norrbotten Exploration förfogar koncernen över 8 förbehåll / reservationer för malmletning, omfattande 3280 km 2 mark med stor potential för upptäckt av nya fyndigheter, se Fig. 3. Som en jämförelse kan nämnas att Gotlands yta är 3184 km 2. Målet för 2018 var att identifiera områden för vilka man ansöker om malmletningstillstånd för utförande av detaljerade fältarbeten, inkluderande diamantborrning. Bolaget informerade hösten

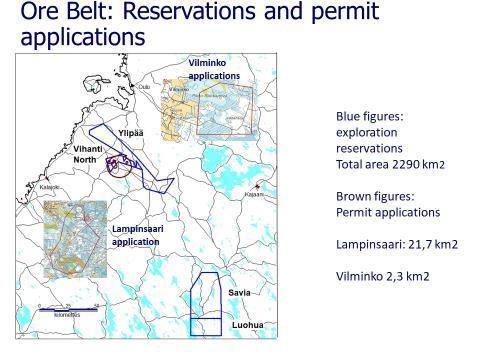

5 och senast att nu har identifierats totalt tre objekt för kärnborrning, Vihanti mot djupet, Vilminko och Kuuhkamo, i Vihanti-området i Brahestad-Ladoga malmbältet. I mars 2019 ansökte bolaget om två malmletningstillstånd i Vihanti-området i Brahestad-Ladoga malmbältet, täckande de tre planerade borrobjekten. Dessa förväntas beviljas under hösten Målområdet Kiiminki Fig. 3. De två för Arctic Minerals AB viktigaste malmbältena, kompletterat med det tredje målområdet dvs Kiiminki-området. Förbehåll och malmletningstillstånd i Finland Ett förbehåll/reservation för prospektering är en specifik finsk term. Den innebär att innehavaren har rätt att "förundersöka" reserverade områden under en period av två år och under den tiden med förtur kunna ansöka om malmletningstillstånd. Ett förbehåll medger datautvärdering och begränsat fältarbete enligt allemansrätten. Förbehållen gäller två år från den dag de ansöks, varför läget kontinuerligt förändras i och med att vissa förbehåll går ut men kontinuerligt söks också nya.

6 6 Ett malmletningstillstånd tillåter ett mer ingående fältarbete t.ex. markgeofysik och kärnborrning. Enligt finska gruvlagen kan ett prospekteringsbolag utföra dylika fältarbeten också utan malmletningstillstånd, med markägarens tillstånd. I centrala Finland hade Arctic Minerals via NEAB vid slutet av 2018 förbehåll/reservationer för prospektering som täckte 4265 km 2 i Brahestad-Ladoga malmbältet (ibland kallat "Central Finland Ore Belt"), se Fig. 1. Dessa förbehåll låg huvudsakligen i området mellan den nuvarande Pyhäsalmi koppar-zink-pyrit gruvan och den tidigare länge producerande Vihanti-zink gruvan, som lades ned Målet med prospekteringen i Pyhäsalmi-Vihantiområdet är att hitta betydande koppar- och zinkmalmer, ev. innehållande också bly, silver och guld. Tre av förbehållen förföll i mars 2019 så, att i slutet av juni fanns kvar två förbehåll på totalt 1192 km 2. Enligt planen söktes i stället för de utgångna förbehållen i mars 2019 två malmletningstillstånd, kallade Lampinsaari och Vilminko och täckande totalt 24 km 2, från Tukes-myndigheten. Fig. 4 nedan visar de två gällande förbehållen och de två sökta malmletningstillståndens läge i Vihanti-området. Resultat i prospekteringen i Brahestad-Ladoga malmbälte Såsom bolaget tidigare informerat, var prospekteringen under 2018 framgångsrik och bolaget har informerat att det har identifierat sina första prospekteringsobjekt att undersökas genom kärnborrning inom Vihanti förbehåll för prospektering. Området ligger söder om den år 1992 nedlagda Vihanti zink-gruvan, ca 40 km sydost om Brahestad. Vihanti-gruvan var i produktion i Outokumpu Oy:s regi från 1952 till 1992 och producerade då ca 28 miljoner ton massiv - semimassiv sulfidmalm med genomsnittshalterna 5,3 % zink, 0,5 % koppar, 0,4 g/t guld, 21,8 g/t silver och 0,4 % bly. Orsaken till gruvans nedläggning var att malmen var utbruten och att metallpriserna vid den tidpunkten var låga. De planerade första borrhålen i de tre nedan beskrivna borrobjekten baserar sig i huvudsak på detaljerad tolkning av befintliga geofysiska data. Fig 4. Bolaget hade i april 2019 tre gällande förbehåll i Brahestad-Ladoga malmbältet, visat i bilden i blått. Vid slutet av juni 2019 fanns två gällande förbehåll, täckande totalt 1192 km 2. Två sökta malmletningstillstånd, kallade Vilminko och Lampinsaari, visas i brunt.

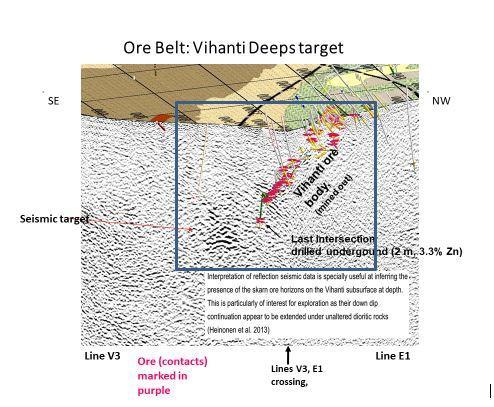

7 7 Borrobjektet Vihanti, mot djupet Första prospekterings- och borrobjektet "Vihanti mot djupet", identifierades genom tolkning av seismiska geodata tidigare insamlade av GTK (Finska Geologiska forskningscentralen). Den nya undersökningen visar en klar seismisk anomali på ett djup av ca 1000 m sydväst om den nedlagda Vihanti gruvan och som en fortsättning av malmzonen längs stupningen mot djupet. Anomalin är av det slag som kan förväntas, då massiv sulfidmalm förekommer. Fig 5 visar borrobjektet Vihanti mot djupet, i fortsättningen mot djupet från den utbrutna Vihanti/Lampinsaari-malmen. Några år före Vihanti gruvans nedläggning borrade Outokumpu Oy ett diamantborrhål, se Fig. 5, som startade från djupaste delarna av gruvan. I detta borrhål påvisades fyra zoner med semimassiv sulfidmalm, både i början av hålet och nära slutet. Dessa malmskärningar ligger lateralt ca m från ytterkanten av den nu identifierade seismiska anomalin. Fig 5. Borrobjektet Vihanti mot djupet, i fortsättningen mot djupet från den utbrutna Vihanti/ Lampinsaari-malmen. Den förväntade nya malmen ligger där med rött markerats Seismic target. På bilden visas också läget på sista lovande borrhålet i närheten. Borrobjektet Vilminko Vilminko prospekteringsobjekt är beläget ca 10 km öster om objektet "Vihanti mot djupet", jämför Fig. 4. I detta område visar GTK:s geodata en magnetisk anomali sammanfallande med en seismisk anomali, på ett djup av ca 200 m under markytan, se Fig 6. GTK har tidigare borrat flera diamantborrhål i området, men dessa var för korta för att nå fram till detta borrobjekt. Arctic Minerals avser att undersöka Vilminko prospekteringsobjekt genom kärnborrning, till att börja med genom två borrhål, bägge borrade till ett djup av ca 500 m.

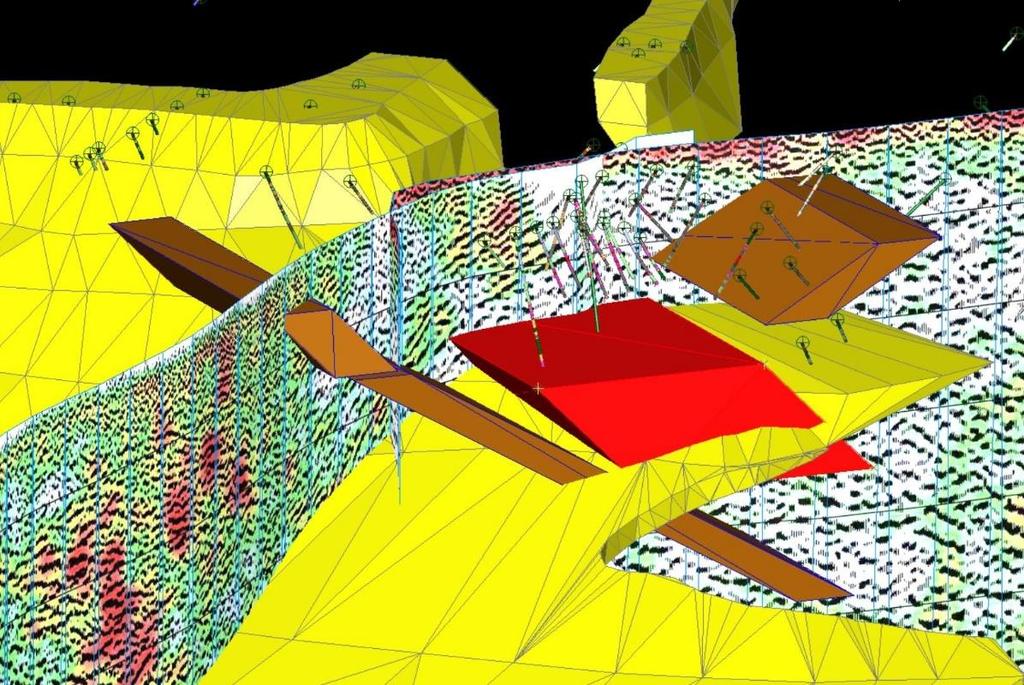

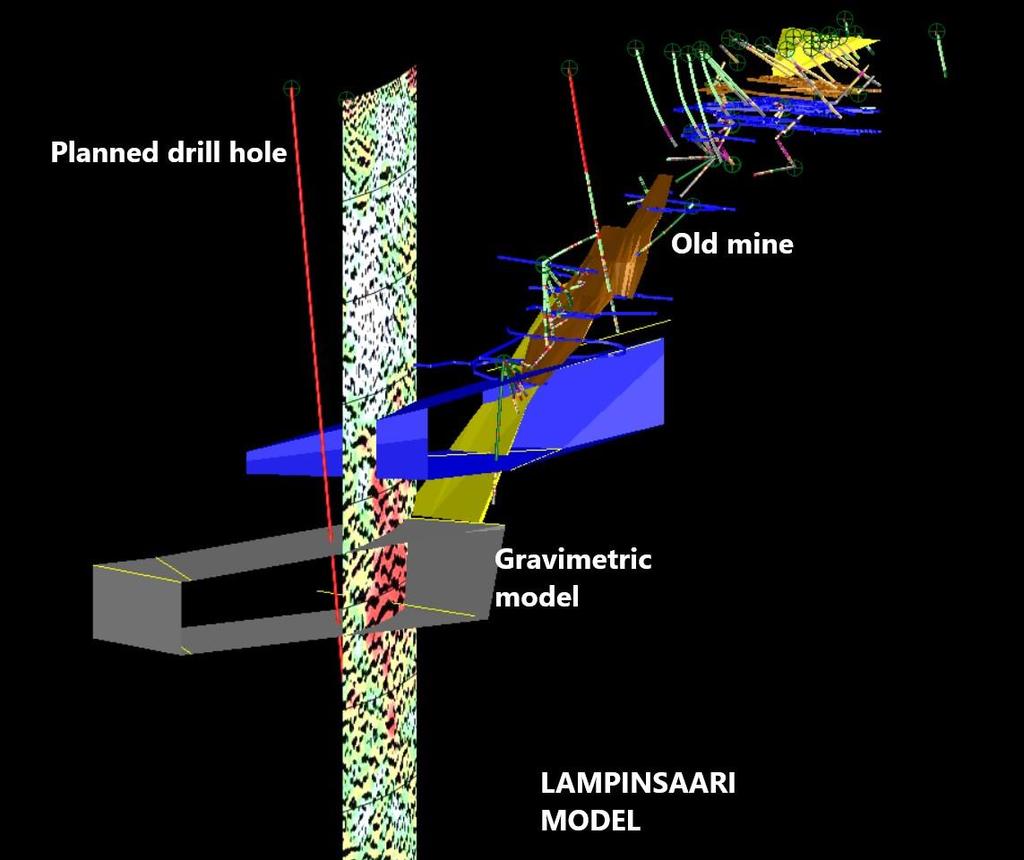

8 8 Fig. 6. En geofysisk modell av borrobjektet Vihanti mot djupet och det planerade borrhålet. Den tunga gravimetriska kroppen markerat med grått skall genomborras med ett djupt borrhål. Fig. 6. Vilminko borrobjekt. Objektet har identifierats genom att kombinera en geologisk modell med geofysik. Den gravimetriska kroppen - mineralisering? - visas i rött.

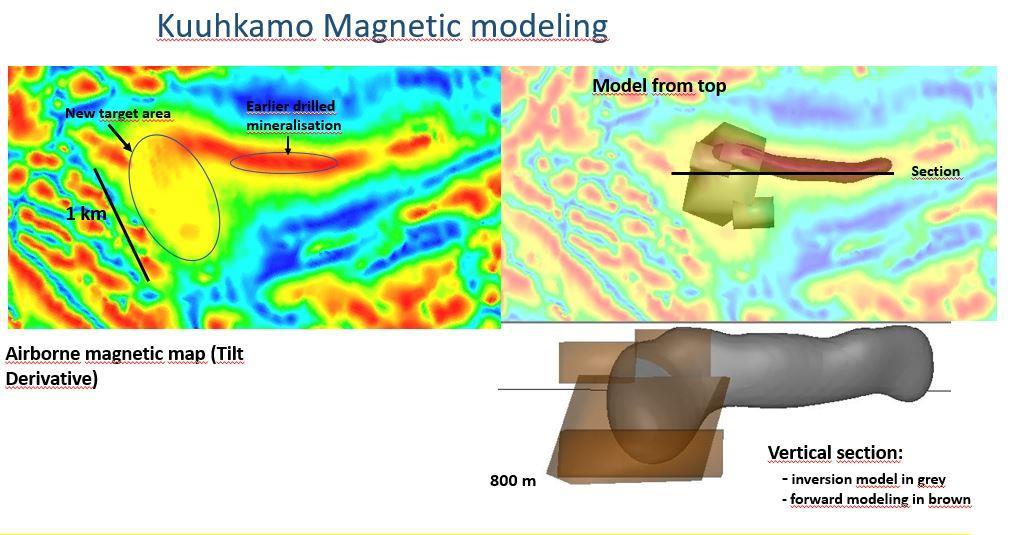

9 9 Borrobjektet Kuuhkamo Kuuhkamo, beläget ca 5 km söder om den nedlagda Vihanti-gruvan har tidigare undersökts av Outokumpu Oy på 1980-talet och GTK 20 år senare. De bästa malmskärningarna vid kärnborrningarna då var 11,2 meter hållande 4,5% zink och 0,2 % koppar samt 16,7 meter med zinkhalten 3,9%. I Outokumpu-rapporten ansågs malmskärningarna vara de bästa sedan upptäckten av Vihantimalmen på 1960-talet. Fig 7. visar en ny tolkning av geofysiken över borrobjektet Kuuhkamo. Magnetisk modell av Kuuhkamo Fig 7. Borrobjekt Kuuhkamo, beläget ca 5 km söder om nedlagda Vihanti-gruvan. En ny tolkning av tidigare geofysik gjort av prospekteringschef Risto Pietilä visar det antagna läget och geometrin på Kuuhkamo-mineraliseringen. Arctic Minerals informerade i mars 2019 att det nu har ingåtts ett avtal med en erfaren entreprenör för att utföra geofysiska markmätningar för att lokalisera borrobjekten och optimera borrplatserna. Markmätningarna skall utföras under sommaren 2019 och inkluderar gravimetritriska, magnetiska och elektromagnetiska mätningar. För mer information om planerade borrhål i Vihanti-området, liksom om planerad geofysik, se också bolagets hemsida under projekt, Exploring for copper in Finland, en bildserie på engelska, bilderna 8 tom 13. Resultat i prospekteringen i Peräpohja skifferbälte Bolaget har tidigare informerat att prospekteringen och speciellt fältarbetet i Peräpohja under 2018 var framgångsrikt. Lovande kopparhalter, tillsammans med förhöjda halter av silver och guld, påträffades i flera provtagningspunkter. Prospekteringsarbetena påbörjades 2017 i de centrala delarna av Peräpohja skifferbälte och koncentrerades under 2018 till de centrala och södra delarna av skifferbältet. Kopparmineraliseringar har påträffats i fast berg på flera platser. Under 2018 togs 22 prov från dessa berghällar. I totalt 11 av dessa prov påträffades mineraliseringar typiska för Zambia-typens SCC-förekomster.

10 10 Genomsnittshalterna i dessa prov var 1,3 % koppar, 11 gram silver per ton och 0,2 gram guld per ton. Det rikaste provet innehöll 4,5 % koppar och 59 gram silver per ton. Ett antal lösblock analyserades också: det bästa av dessa, i en kvartsitbergart, innehöll 5,25 % koppar, 0,4 gram guld per ton och 12 gram silver per ton. Majoriteten av de kopparbärande proven togs från kvartsithällar. De påträffade kopparmineraliseringarna styrker bolagets uppfattning att Peräpohja skifferbälte visar stora likheter med Koppar-bältet i Zambia, ett av världens viktigaste områden för produktion av koppar och av kobolt. Bolaget anser att Peräpohja skifferbälte representerar ett mycket attraktivt målområde för vidare prospektering. Förutom potentialen för Zambia-typens malmer, påträffades under fältsäsongen 2018 också kopparmineraliseringar i dolomit- och i basaltbergarter. Det rikaste provet togs från ett lösblock på ca ett ton av bergarten basalt, som anses vara lokalt och det innehöll 3,5 % koppar. Denna upptäckt tyder på att det finns potential också för en annan typ av stratiforma kopparmalmer i Peräpohja, nämligen "vulkaniska red-bed-typen", ofta med vulkaniska bergarter såsom basalt som värdbergart. Exempel på sådana vulkaniska red-bed kopparförekomster är White Pine (Michigan, USA) och Mantos Blancos (Chile). Borrkärnor från tidigare borrade diamantborrhål i Peräpohja-området har också genomgåtts också och vid behov analyseras delar av borrkärnorna på t.ex. koppar, kobolt, silver och guld. Fältsäsongen 2019 Bolagets ledning har gjort ett prospekteringsprogram för att följa upp de lovande resultaten under fältsäsongen Sommaren 2019 arbetar i Peräpohja-området två geologer och en geologie-studerande med provtagningar och karteringar, med målet att identifiera objekt för mer detaljerad prospektering. Prospekteringschefen Risto Pietilä och chefsgeologen Peter Wulff har en lång erfarenhet av prospektering, inte minst i subarktiska förhållanden. Fältarbeten i Peräpohja området påbörjades planenligt i maj, genast efter snösmältningen. Fältarbetena består av geologisk rekognosering i de mest malmkritiska målområdena och letning efter mineralisering av valda malmtyper i berghällar och i lösblock. Ett viktigt arbete sommaren 2019 är geokemisk provtagning i valda malmkritiska målområden. Vid utgången av juni 2019 har första geokemiska proven från A-zonen (översta delen av jordmånen under humuszonen) skickats till labororatorium för analysering av koppar och några andra viktiga grundämnen och metaller. Första resultaten förväntas redan under sommaren 2019 och alla analyser och sammanställningar blir klara under hösten Vidare har bolaget, med anledning av senaste fältsäsongens positiva resultat, ansökt om och blivit beviljad nya mineralrättigheter i Peräpohja-området: På Fig. 8 visas fem gällande förbehåll för prospektering, täckande totalt 1282 km 2. Det ansökta malmletningstillståndet, kallat Kulmala, visas vid pilen i svart. Målmetallerna i Peräpohja-området är främst koppar och guld. Geologiska forskningscentralen i Finland (GTK) har utfört en systematisk geokemisk provtagning över hela Finland unikt i Norden. Resultaten av denna provtagning genomgås under sommaren 2019 av bolagets prospekteringsteam och resultaten utnyttjas för att identifiera de mest lovande delområdena i de i detta skede ännu mycket vidsträckta reserverade områdena. Senare väljs mindre områden för mer detaljerade undersökningar och provtagningar och, förutsatt att

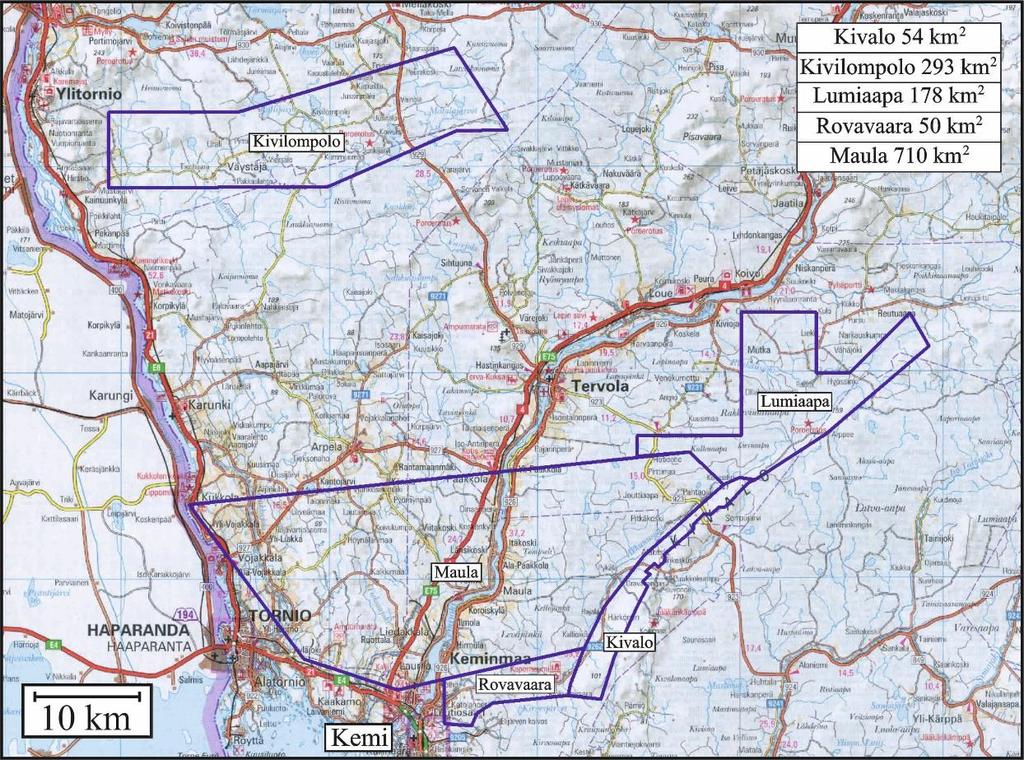

11 11 resultaten motiverar det, ansöker bolaget om malmletningstillstånd, vilka är avsevärt mindre än förbehållen. Fig. 8. Arctic Minerals AB hade i slutet av juni 2019 i sydvästra finska Lappland fem förbehåll på totalt 1282 km 2 dvs förbehållen Maula, Rovavaara, Kivilompolo, Lumiaapa och Kivalo. Ett första ansökt malmletningstillstånd, kallat Kulmala, visas vid pilen i svart. För mer information om utförd och planerad prospektering i Peräpohja, se bolagets hemsida under projekt, Exploring for copper in Finland, en bildserie på engelska, bilderna bilderna Målområdet Kiiminki nordost om Uleåborg I april 2019 informerade Arctic Minerals att ny prospekteringspotential för kobolt och andra batterimetaller har identifierats i Kiiminki-området i Finland och ett första objekt är identifierat för kärnborrning. Bolaget ansökte därför om ett förbehåll, täckande ett område på 802 km 2 i Kiiminki-området, beläget nordost om staden Uleåborg i Finland. Bolaget har också identifierat ett första objekt för kärnborrning i detta område,se Fig. 9. Bolaget har som mål att i Kiiminki-området främst hitta kobolt- och kopparförekomster men området har också en god potential att innehålla förekomster med zink, bly och guld. Kobolt är som känt en viktig metall för batterier, speciellt i litium-jon-typens batterier och också i andra batterier i tex eldrivna fordon. Koppar används också i sådana batterier, liksom i elektriska motorer och i kablar i både eldrivna och andra fordon och maskiner. Användningen av zink i batterier är välkänt, både i alkalibatterier och i zink-luft batterier.

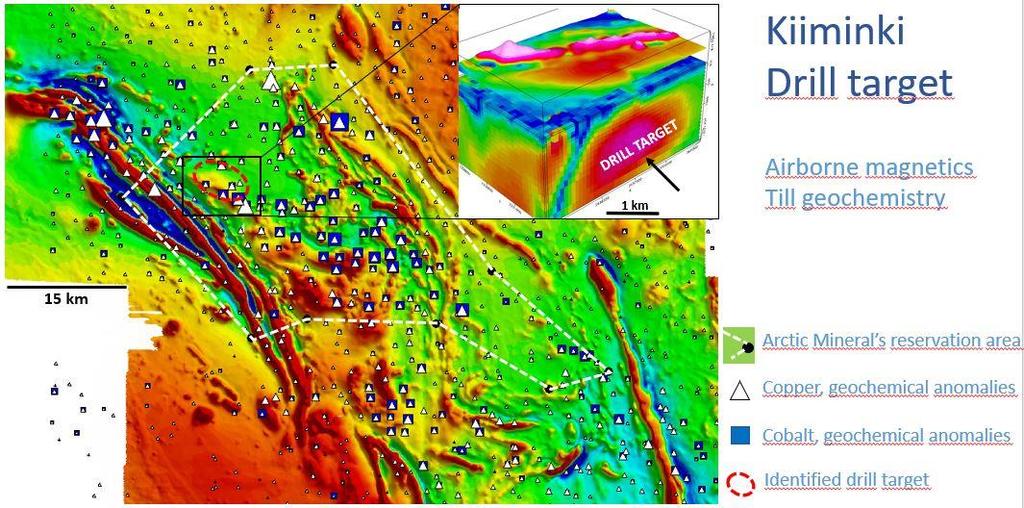

12 12 Fig. 9. Kiiminki målområde nordost om Uleåborg. Förbehållet visas vistreckat, koboltanaomalier visas som blå rektanglar, kopparanomalier som vita trianglar. Området för det första planerade kärnborrhålet har markerats med röd oval och visas också som 3d-bild uppe till höger på bilden. Bolaget identifierade Kiiminki-områdets potential genom detaljerade studier av geokemiska, geofysiska och annan geodata tillgängliga på GTK (Geologiska forskningscentralen i Finland). Endast en begränsad prospektering har utförts i Kiiminki-området i modern tid men i området finns rikligt med geokemiska kobolt-, koppar-, zink-, bly- och guldanomalier. Orsakerna till dessa anomalier har inte hittils kunnat förklaras. Speciellt ett område inom det sökta förbehållet i Kiiminki visar en tydlig geokemisk kobolt-kopparanomali, som sammanfaller med en magnetisk anomali, se Fig. 9. Denna med rött visade anomali har valts till bolagets första objekt för kärnborrning i Kiiminki. Prospekteringen kommer under fältsäsongen 2019 att fokuseras på att identifiera också andra borrobjekt i området. För mer information om utförd och planerad prospektering i Finland, liksom kommande resultat, se bolagets hemsida under projekt, Exploring for copper in Finland, en bildserie på engelska, bild 17. Bolaget informerar också systematiskt om erhållna resultat i delårs- och årsrapporter och genom pressmeddelanden på bolagets hemsida. NASDAQ OMX First North Från och med den 29 november 2010 handlas Arctic Minerals aktie på Nasdaq OMX First North, Stockholm under beteckningen ARCT med ISIN-koden SE
