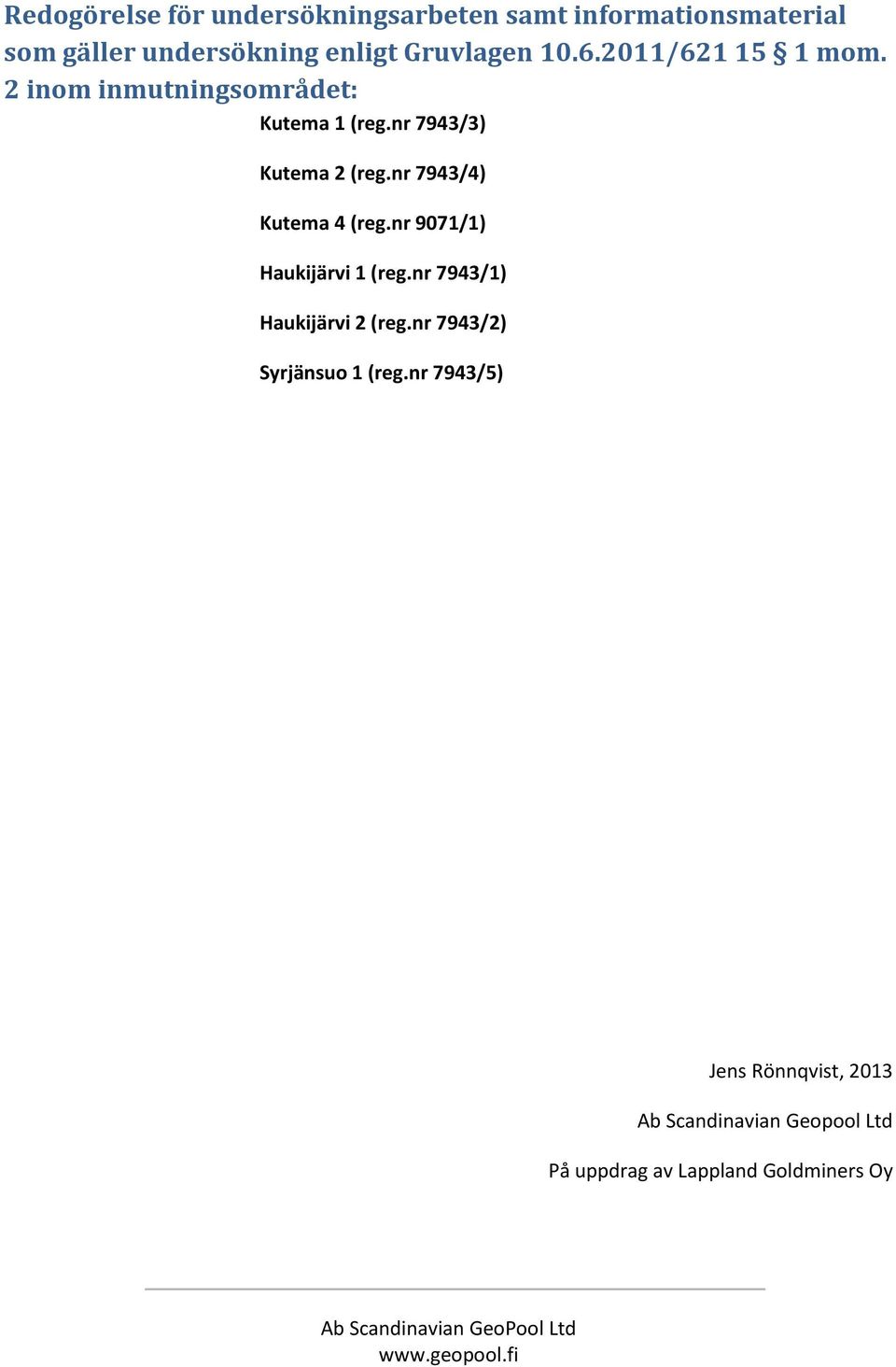

1 Redogörelse för undersökningsarbeten samt informationsmaterial som gäller undersökning enligt Gruvlagen / mom. 2 inom inmutningsområdet: Kutema 1 (reg.nr 7943/3) Kutema 2 (reg.nr 7943/4) Kutema 4 (reg.nr 9071/1) Haukijärvi 1 (reg.nr 7943/1) Haukijärvi 2 (reg.nr 7943/2) Syrjänsuo 1 (reg.nr 7943/5) Jens Rönnqvist, 2013 Ab Scandinavian Geopool Ltd På uppdrag av Lappland Goldminers Oy

2 Innehållsförteckning Inledning... 2 Beskrivning av malmletningsområdet... 3 Utförda undersökningar... 3 Moränprovtagning... 3 Berggrundskartering... 4 Resultat... 4 Geologi... 7 Undersökta områdets mineralreserver och uppskattning av områdets malmpotential... 7 Förteckning över insamlat analys-, undersöknings-, miljö- och kartmaterial... 8 Uppgifter om borrhål och erhållna borrkärnor och deras läge samt tolkningar och analyser av dem... 8 Förslag till arkivering av de borrkärnor som ska sändas till det riksomfattande borrkärnearkivet, som Geologiska forskningscentralen förvaltar... 8 Väsentliga resultat av anrikningsprov och andra undersökningar som har utförts för att klarlägga fyndighetens användbarhet... 8 Specificerat sammandrag av malmletningskostnaderna Litteraturförteckning... 9 Inledning Lappland Goldminers Oy har den 24/ ansökt om att de sex undersökningstillstånd som ingår i denna rapport skall upphöra. Denna rapport beskriver de arbeten som utförts i området och skall beaktas som en enligt Gruvlagen / mom. 2 omnämnd redogörelse. 2 / 9

3 Beskrivning av malmletningsområdet Det rapporterade området finns i Orivesi kommun i Mellersta Finland. En topografisk karta med gränser utritade för de olika områdena kan ses i Figur 1. Malmletningsområdet består av sex olika inmutningsområden: Kutema 1 (reg.nr 7943/3); Kutema 2 (reg.nr 7943/4); Kutema 4 (reg.nr 9071/1); Haukijärvi 1 (reg.nr 7943/1); Haukijärvi 2 (reg.nr 7943/2); Syrjänsuo 1 (reg.nr 7943/5). Figur 1 Karta över det rapporterade området. Utförda undersökningar Moränprovtagning Ett omfattande moränprovtagnings program genomfördes år 2005 och Vid provtagningen användes både spade och en typ av provtagningsspett kilkka. Det provtagna materialet är insamlat från ca 0,2-1m djup. Moränprovtagningen utfördes av Northern Lion Gold Oy. Provtagningspunkterna är framställda i Figur / 9

4 Figur 2 Provtagningspunkter i området. Berggrundskartering Berggrunden har karterats i området i två omgångar. Den första karteringen utfördes av Northern Lion Gold Oy under sommaren I Lappland Goldminers regi utfördes en kartering år Den senare karteringen utfördes endast i inom Kutema och Haukijärvi inmutningarna. De bergartsprover som samlades in av Northern Lion Gold har analyserats. Resultat Resultaten från den första omgången av moränprovtagning är framställda i Figur 3 och Figur 4, ur resultatet framgår att den mest distinkta guldanomalin finns i Haukijärvi området. Men generellt är guldhalterna låga. På basen av dessa resultat undersöktes Haukijärvi området närmare med tätare moränprovtagning med hjälp av spade. Dessa resultat är framställda i Figur 5. Från samma område togs ett berggrundsprov från en häll som vid analys gav 4696,5ppb Au. Bergarten har beskrivits som en plagioklasporfyrit med kvarts, biotit och magnetit. Provet är taget från en häll som är 1x1m stor. Resultaten från bergundskartering gjort i området presenteras i Figur 6 och Figur 7. Den provtaging som gjordes år 2005 innefattar även provtagning av block samt provtagning av berggrund i botten av undersökningsgropar grävda med spade. Som tidigare nämnt är det mest intressanta fyndet hittat i Haukijärvi 2, var även en tätare morän provtagning utfördes. I västra kanten av Kutema 2 området hittades en berghäll som vid analys uppvisade förhöjda bly värden (0,75ppm). Berghällen ligger i kontakten av plagioklasporfyrit och felsiskskiffer (glimmerskiffer). I kontakten finns mycket kvarts med mindre mängd biotit samt sulfidmineral, även rikligt med järnoxid har rapporterats. Inga 4 / 9

5 väsentliga guld halter har framkommit ur analysdata från vare sig morän eller berggrunds prov i Kutema 1-4 området. Figur 3 Morän från undersökningsgrop, provtagningsdjup ca 1m. Figur 4 Morän provtaget med hjälp av "kilkka" en typ av provtagningspett, även spade har användts. 5 / 9

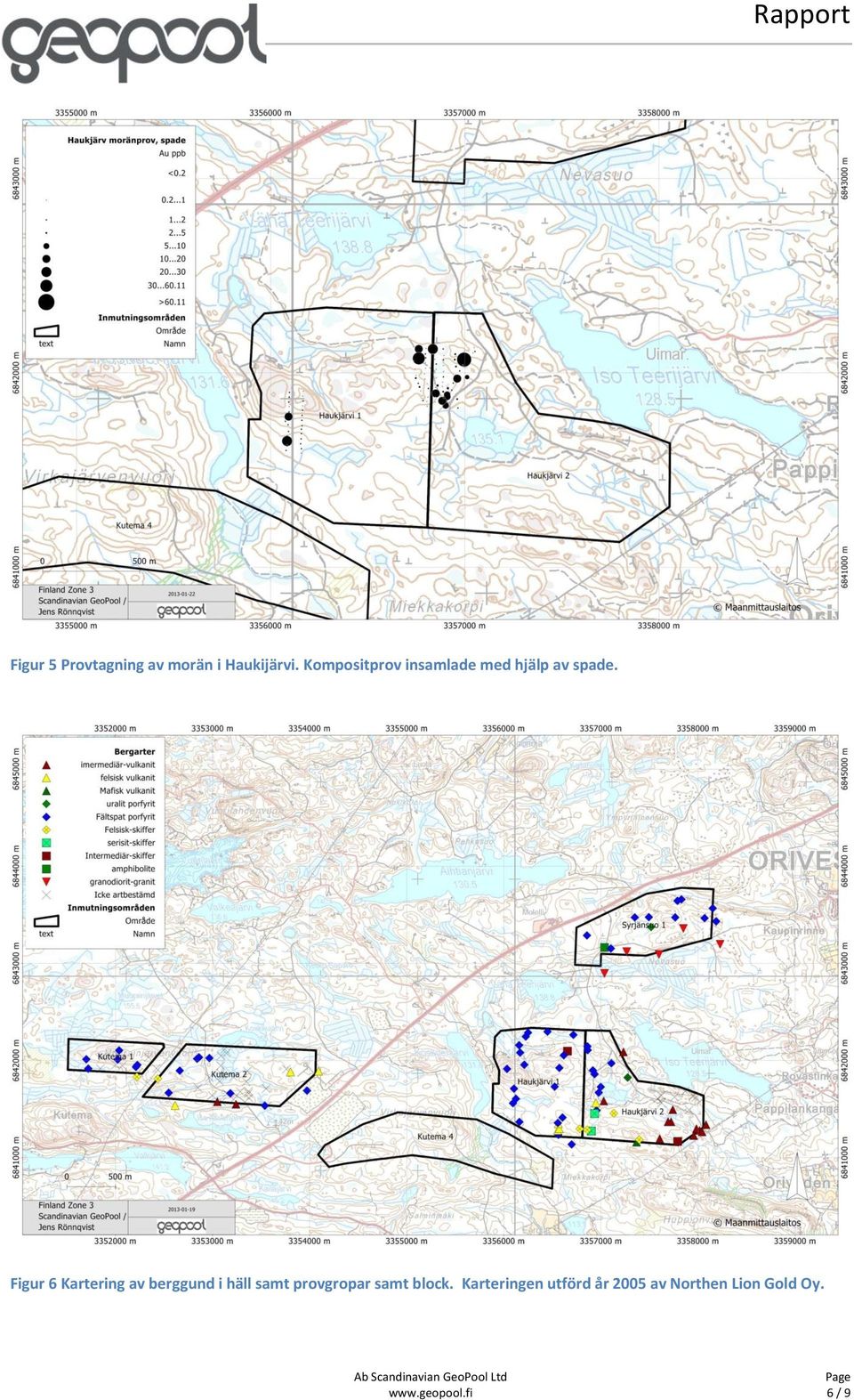

6 Figur 5 Provtagning av morän i Haukijärvi. Kompositprov insamlade med hjälp av spade. Figur 6 Kartering av berggund i häll samt provgropar samt block. Karteringen utförd år 2005 av Northen Lion Gold Oy. 6 / 9

7 Figur 7 Geologisk kartering utförd sommaren 2008 (Backman & Grindgärds, 2008) Från kartering utförd 2008 har fyra bergartstyper särskilts. Största delen av området består av en kvarts-fältspatporfyr. I östra delen av området har några berghällar karterats som felsiskmetavulkanit samt amfibolit. I västra delen av det karterade området övergår kvartsfältspatporfyriten till en glimmerskiffer. Kvarts-fältspatporfyren är skiffrig i samma riktning som glimmerskiffern. Ställvis är det svårt att särskilja glimmerskiffern från porfyriten. Sulfider har observerats på flertal ställen runt hela det karterade området, endast i de centralda delarna av området (kutema 4) är bergarterna sulfidfattiga. Kvartsgångar förekommer ofta som 0,5-1cm breda gångar eller linser, dessa har observerats över hela området. Ett flertal skjuvzoner har observerats i området. Dessa finns främst i Haukijärvi 1 och Haukijärvi 2. Det berggrundsprov med högst guldhalt är insamlat från området var skjuvzoner har karterats. I området Kutema 2:s sydöstra hörna har en skjuvzon observerats. Undersökta områdets mineralreserver och uppskattning av områdets malmpotential Ingen uppskattning på mineralreserver har gjorts i området. Största delen av undersökningarna utgörs av moränprovtagning samt ytbergs-provtagning. Ingen berggrundsborrning har utförts i området. Berggrunden under den svaga morän guldanomali som identifierats är svagt sulfid mineraliserat och låga men svagt anomala guldvärden har påvisats i berggrunden. Halterna är dock för låga för att det finns skäl att fortsätta undersökningarna. 7 / 9

8 Förteckning över insamlat analys-, undersöknings-, miljö- och kartmaterial Allt tillgängligt data som insamlats från rapporteras enligt uppgifter som fram kommer i Tabell 1. Tabell 1 Förteckning över insamlat data Data Fil namn Format Analysresultat, morän Kutema_kilkka_assays_2006 Tabel (excel) Analysresultat, bergprov Kutema_rock_assays_2005 Tabel (excel) Analysresultat, morän Kutema_till_sample_assays_2005 Tabel (excel) Analysresultat, morän Haukjärvi_kilkka_sample_assays_2005 Tabel (excel) Analysresultat, bergprov Haukjärvi_rock_sample_assays_2005 Tabel (excel) Analysresultat, morän Haukjärvi_spade_trench_sample_assays_2005 Tabel (excel) Analysresultat, morän Haukjärvi_spadeline_assays_2006 Tabel (excel) Analysresultat, morän Syrjansuo_kilkka_sample_assays_2005 Tabel (excel) Analysresultat, bergprov Syrjansuo_rock_assays_2005 Tabel (excel) Karteringsrapport sum_kutema Text (word) Uppgifter om borrhål och erhållna borrkärnor och deras läge samt tolkningar och analyser av dem Ingen borrning utförd i området. Förslag till arkivering av de borrkärnor som ska sändas till det riksomfattande borrkärnearkivet, som Geologiska forskningscentralen förvaltar Ingen borrning utförd i området. Väsentliga resultat av anrikningsprov och andra undersökningar som har utförts för att klarlägga fyndighetens användbarhet Inga anrikningsförsök har genomförts, inga övriga undersökningar har utförts. Specificerat sammandrag av malmletningskostnaderna. Inga uppgifter om kostnader finns tillgängligt från de undersökningar som utförts av Northern Lion Gold. Det vill säga tiden före 2008 då äganderätten övergick till Lappland Goldminers. 8 / 9

9 Under tiden har berghällskartering utförts samt genomgång av data. Malmletningskostanderna för detta är cirka Litteraturförteckning M. Backman, A. Grindgärds. (2008). Karteringsrapport. Opublicerat material. 9 / 9
