1 WIKING MINERAL AB ÅRSREDOVISNING 2008 Årsredovisning 2008

2 innehållsförteckning Wiking Mineral i korthet... 1 vd har ordet... 2 affärsidé, vision och strategi... 4 Mineralprospektering... 6 Prospekteringsprojekt Ägareförhållanden och aktieinformation förvaltningsberättelse räkenskapstabeller Noter styrelse och företagsledning revisionsberättelse definitioner viktiga datum 12 maj 2009: Årsstämma 12 maj 2009: delårsrapport kvartal 1, januari mars augusti 2009: delårsrapport kvartal 2, januari juni 2009 Wiking mineral ab Årsredovisning 2008

3 Wiking mineral i korthet Wiking Mineral AB (publ) bedriver prospektering med målet att finna brytvärda gruvfyndigheter och vara en framgångsrik aktör inom svensk mineral- och gruvnäring. Bolagets projektportfölj bestod vid årsskiftet 2008/2009 av 43 undersökningstillstånd om hektar med inriktning på guld och basmetaller. verksamheten är i huvudsak koncentrerad till s kelleftefältet och Bergslagen. Wiking mineral har cirka aktieägare och bolagets aktier är upptagna till handel på Aktietorget under kortnamnet WIKM. historik 2005 Wiking mineral ab registreras den 25 januari 2005 vpc-anslutning 2006 två nyemissioner om sammanlagt 30 mkr notering på aktietorget den 15 maj 2006 Bolagets prospekteringsverksamhet påbörjades 2007 Förvärv av Noble Metals Exploration AB nyemission om 20 mkr Chefsgeolog mats Willdén från Boliden ab anställd Fusion mellan Wiking Mineral och helägda dotterbolag 2008 Mineraltillgång påvisad i Bunsås Upptäckt av Långträskfyndigheten Avyttring av undersökningstillstånd på uran Wiking mineral ab Årsredovisning

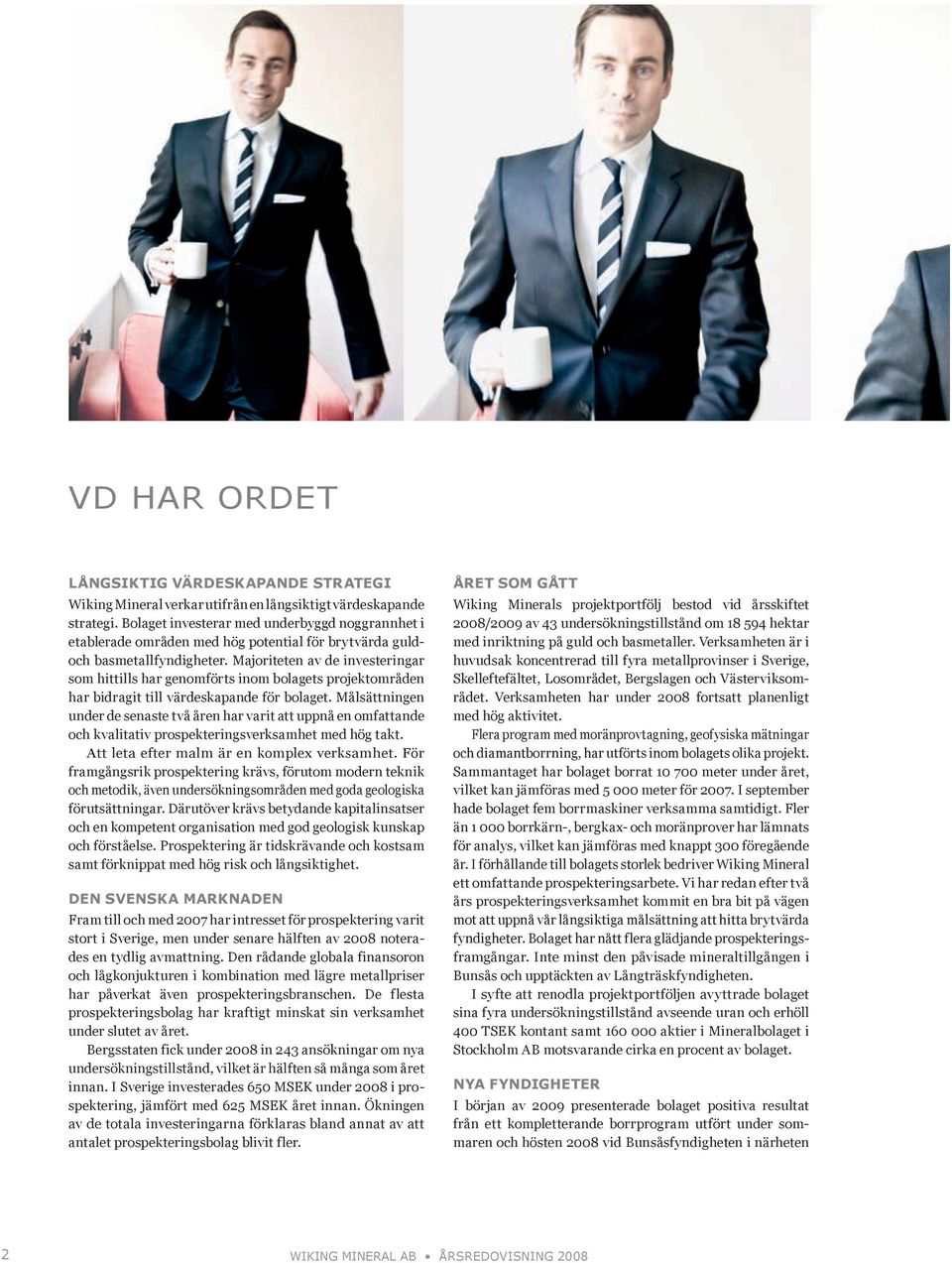

4 vd har ordet LÅngsiktig värdeskapande strategi Wiking Mineral verkar utifrån en långsiktigt värdeskapande strategi. Bolaget investerar med underbyggd noggrannhet i etablerade områden med hög potential för brytvärda guldoch basmetallfyndigheter. Majoriteten av de investeringar som hittills har genomförts inom bolagets projektområden har bidragit till värdeskapande för bolaget. Målsättningen under de senaste två åren har varit att uppnå en omfattande och kvalitativ prospekteringsverksamhet med hög takt. Att leta efter malm är en komplex verksamhet. För framgångsrik prospektering krävs, förutom modern teknik och metodik, även undersökningsområden med goda geologiska förutsättningar. Därutöver krävs betydande kapitalinsatser och en kompetent organisation med god geologisk kunskap och förståelse. Prospektering är tidskrävande och kostsam samt förknippat med hög risk och långsiktighet. den svenska marknaden Fram till och med 2007 har intresset för prospektering varit stort i Sverige, men under senare hälften av 2008 noterades en tydlig avmattning. Den rådande globala finansoron och lågkonjukturen i kombination med lägre metallpriser har påverkat även prospekteringsbranschen. De flesta prospek teringsbolag har kraftigt minskat sin verksamhet under slutet av året. Bergsstaten fick under 2008 in 243 ansökningar om nya undersökningstillstånd, vilket är hälften så många som året innan. I Sverige investerades 650 MSEK under 2008 i prospektering, jämfört med 625 MSEK året innan. Ökningen av de totala investeringarna förklaras bland annat av att antalet prospekteringsbolag blivit fler. Året som gått Wiking Minerals projektportfölj bestod vid årsskiftet 2008/2009 av 43 undersökningstillstånd om hektar med inriktning på guld och basmetaller. Verksamheten är i huvudsak koncentrerad till fyra metallprovinser i Sverige, Skelleftefältet, Losområdet, Bergslagen och Västerviksområdet. Verksamheten har under 2008 fortsatt planenligt med hög aktivitet. Flera program med moränprovtagning, geofysiska mätningar och diamantborrning, har utförts inom bolagets olika projekt. Sammantaget har bolaget borrat meter under året, vilket kan jämföras med meter för I september hade bolaget fem borrmaskiner verksamma samtidigt. Fler än borrkärn-, bergkax- och moränprover har lämnats för analys, vilket kan jämföras med knappt 300 föregående år. I förhållande till bolagets storlek bedriver Wiking Mineral ett omfattande prospekteringsarbete. Vi har redan efter två års prospekteringsverksamhet kommit en bra bit på vägen mot att uppnå vår långsiktiga målsättning att hitta brytvärda fyndigheter. Bolaget har nått flera glädjande prospekteringsframgångar. Inte minst den påvisade mineraltillgången i Bunsås och upptäckten av Långträskfyndigheten. I syfte att renodla projektportföljen avyttrade bolaget sina fyra undersökningstillstånd avseende uran och erhöll 400 TSEK kontant samt aktier i Mineralbolaget i Stockholm AB motsvarande cirka en procent av bolaget. nya fyndigheter I början av 2009 presenterade bolaget positiva resultat från ett kompletterande borrprogram utfört under sommaren och hösten 2008 vid Bunsåsfyndigheten i närheten 2 Wiking mineral ab Årsredovisning 2008

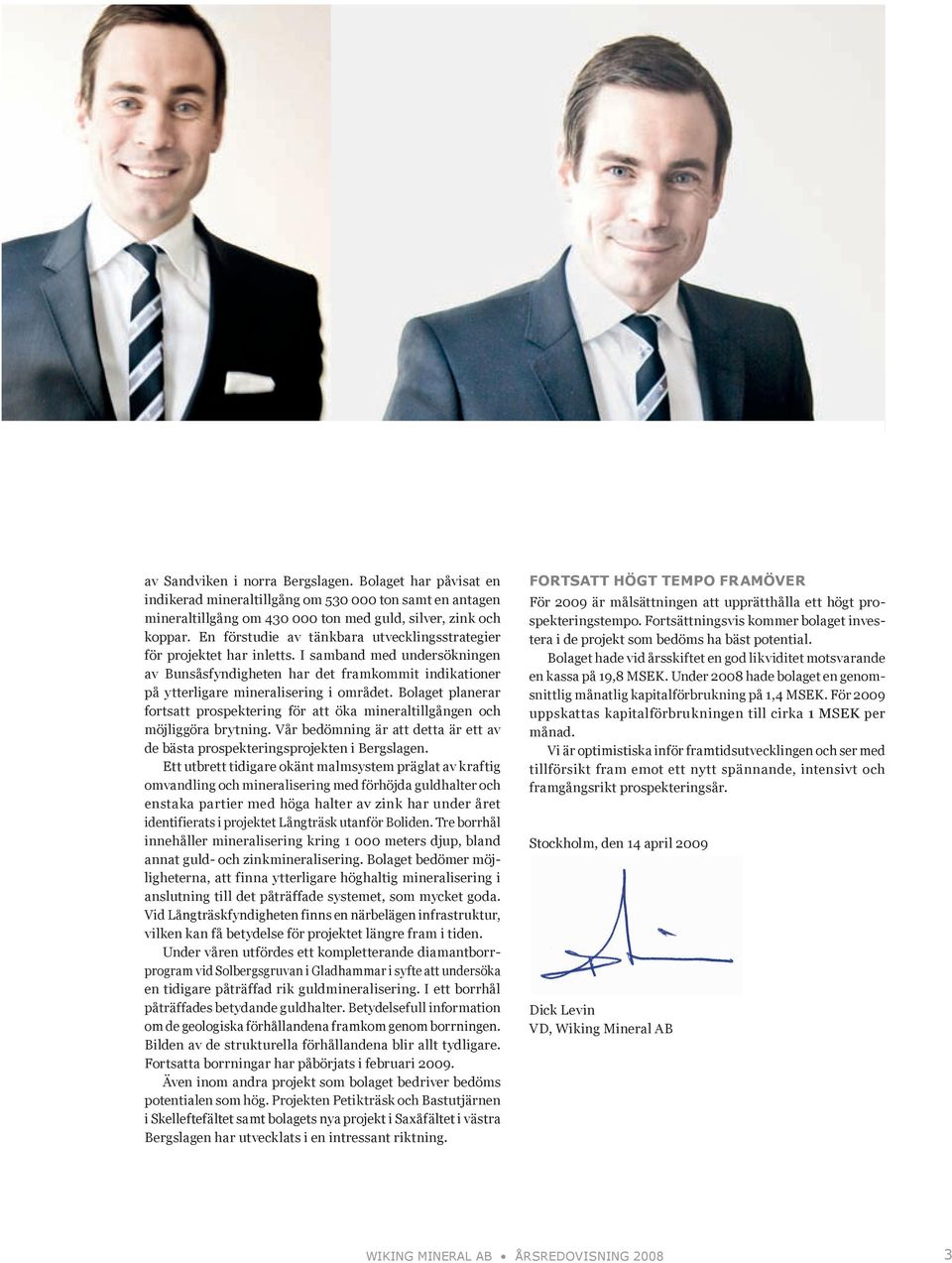

5 av Sandviken i norra Bergslagen. Bolaget har påvisat en indikerad mineraltillgång om ton samt en antagen mineraltillgång om ton med guld, silver, zink och koppar. En förstudie av tänkbara utvecklingsstrategier för projektet har inletts. I samband med undersökningen av Bunsåsfyndigheten har det framkommit indikationer på ytterligare mineralisering i området. Bolaget planerar fortsatt prospektering för att öka mineraltillgången och möjliggöra brytning. Vår bedömning är att detta är ett av de bästa prospekteringsprojekten i Bergslagen. Ett utbrett tidigare okänt malmsystem präglat av kraftig omvandling och mineralisering med förhöjda guldhalter och enstaka partier med höga halter av zink har under året identifierats i projektet Långträsk utanför Boliden. Tre borrhål innehåller mineralisering kring meters djup, bland annat guld- och zinkmineralisering. Bolaget bedömer möjligheterna, att finna ytterligare höghaltig mineralisering i anslutning till det påträffade systemet, som mycket goda. Vid Långträskfyndigheten finns en närbelägen infrastruktur, vilken kan få betydelse för projektet längre fram i tiden. Under våren utfördes ett kompletterande diamantborrprogram vid Solbergsgruvan i Gladhammar i syfte att undersöka en tidigare påträffad rik guldmineralisering. I ett borrhål påträffades betydande guldhalter. Betydelsefull information om de geologiska förhållandena framkom genom borrningen. Bilden av de strukturella förhållandena blir allt tydligare. Fortsatta borrningar har påbörjats i februari Även inom andra projekt som bolaget bedriver bedöms potentialen som hög. Projekten Petikträsk och Bastutjärnen i Skelleftefältet samt bolagets nya projekt i Saxåfältet i västra Bergslagen har utvecklats i en intressant riktning. fortsatt högt tempo framöver För 2009 är målsättningen att upprätthålla ett högt prospekteringstempo. Fortsättningsvis kommer bolaget investera i de projekt som bedöms ha bäst potential. Bolaget hade vid årsskiftet en god likviditet motsvarande en kassa på 19,8 MSEK. Under 2008 hade bolaget en genomsnittlig månatlig kapitalförbrukning på 1,4 MSEK. För 2009 uppskattas kapitalförbrukningen till cirka 1 MSEK per månad. Vi är optimistiska inför framtidsutvecklingen och ser med tillförsikt fram emot ett nytt spännande, intensivt och framgångsrikt prospekteringsår. Stockholm, den 14 april 2009 Dick Levin VD, Wiking Mineral AB Wiking mineral ab Årsredovisning

6 affärsidé, vision och strategi affärsidé Wiking minerals affärsidé är att genom framgångsrik mineralprospektering skapa värden åt aktieägarna. vision Wiking mineral skall genom prospekteringsverksamhet med god avkastning och stabil tillväxt vara en ledande aktör inom svensk mineral- och gruvnäring. strategi Wiking minerals affärsstrategi är att: investera kompetens och resurser i områden med potential för fyndigheter av bas- och ädelmetaller i sverige. Bedriva en systematisk och långsiktig prospekteringsverksamhet. arbeta i ett mindre antal strategiskt utvalda geografiska områden. stimulera entreprenörskap och kreativt tänkande bland både anställda och konsulter. sträva efter kostnadseffektiva prospekteringslösningar. 4 Wiking mineral ab Årsredovisning 2008

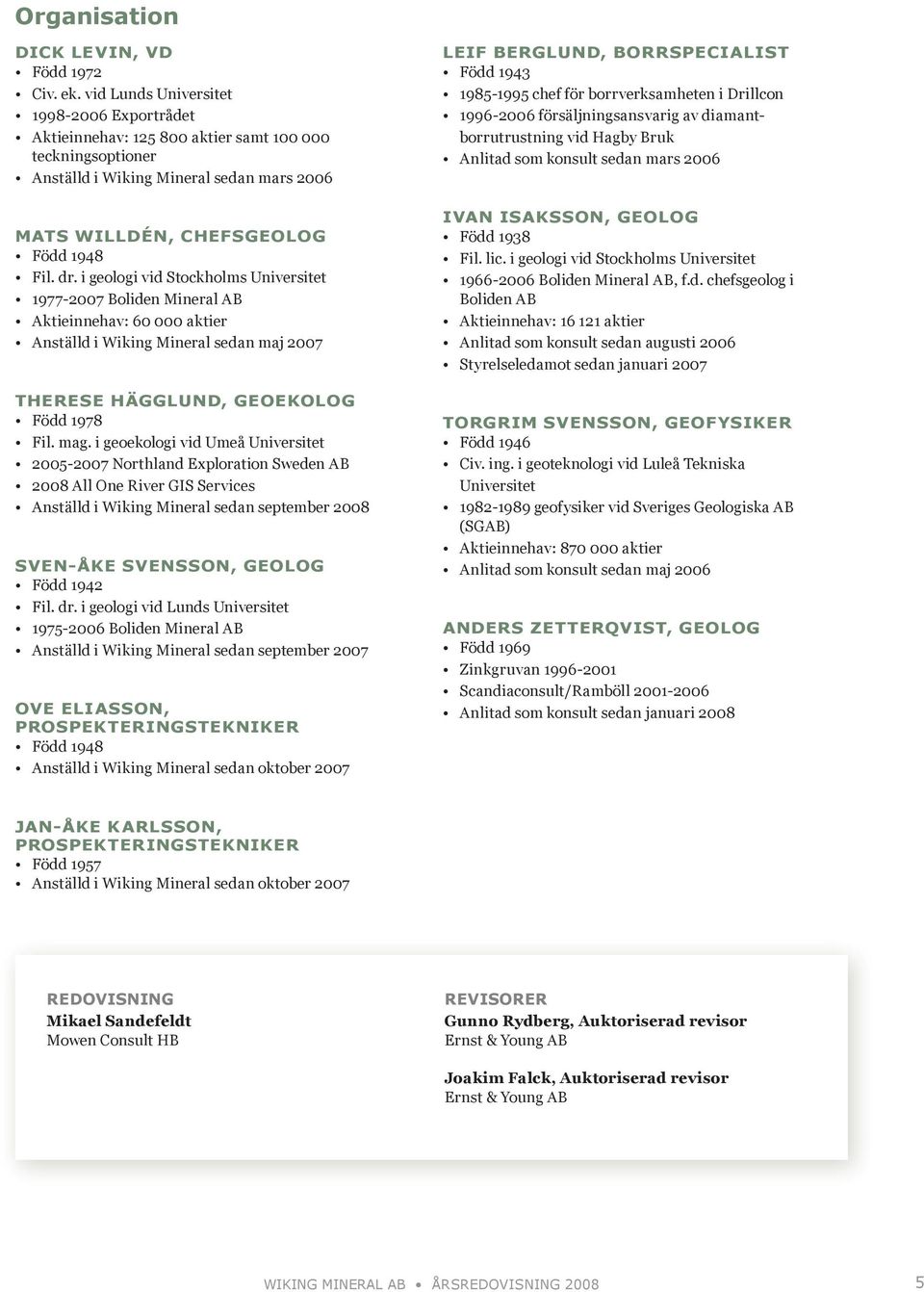

7 organisation dick Levin, vd Född 1972 Civ. ek. vid Lunds Universitet Exportrådet Aktieinnehav: aktier samt teckningsoptioner Anställd i Wiking Mineral sedan mars 2006 mats WiLLdén, chefsgeolog Född 1948 Fil. dr. i geologi vid Stockholms Universitet Boliden Mineral AB Aktieinnehav: aktier Anställd i Wiking Mineral sedan maj 2007 therese hägglund, geoekolog Född 1978 Fil. mag. i geoekologi vid Umeå Universitet Northland Exploration Sweden AB 2008 All One River GIS Services Anställd i Wiking Mineral sedan september 2008 sven-åke svensson, geolog Född 1942 Fil. dr. i geologi vid Lunds Universitet Boliden Mineral AB Anställd i Wiking Mineral sedan september 2007 ove eliasson, prospekteringstekniker Född 1948 Anställd i Wiking Mineral sedan oktober 2007 Leif BergLund, BorrspeciaList Född chef för borrverksamheten i Drillcon försäljningsansvarig av diamantborrutrustning vid Hagby Bruk Anlitad som konsult sedan mars 2006 ivan isaksson, geolog Född 1938 Fil. lic. i geologi vid Stockholms Universitet Boliden Mineral AB, f.d. chefsgeolog i Boliden AB Aktieinnehav: aktier Anlitad som konsult sedan augusti 2006 Styrelseledamot sedan januari 2007 torgrim svensson, geofysiker Född 1946 Civ. ing. i geoteknologi vid Luleå Tekniska Universitet geofysiker vid Sveriges Geologiska AB (SGAB) Aktieinnehav: aktier Anlitad som konsult sedan maj 2006 anders Zetterqvist, geolog Född 1969 Zinkgruvan Scandiaconsult/Ramböll Anlitad som konsult sedan januari 2008 Jan-Åke karlsson, prospekteringstekniker Född 1957 Anställd i Wiking Mineral sedan oktober 2007 redovisning Mikael Sandefeldt Mowen Consult HB revisorer Gunno Rydberg, Auktoriserad revisor Ernst & Young AB Joakim Falck, Auktoriserad revisor Ernst & Young AB Wiking mineral ab Årsredovisning

8 mineralprospektering Wiking Mineral är ett mineralprospekteringsbolag med fokus på att hitta fyndigheter med guld och basmetaller. Prospektering efter malm är en komplex och tidskrävande verksamhet associerad med hög risk, kostsamma investeringar och långsiktighet. Prospekteringsprocessen präglas av hög komplikationsgrad samtidigt som informationsunderlaget oftast är begränsat. Wiking Mineral använder olika typer av prospekteringsmetoder, såsom geologisk fältkartering, blockletning, geokemisk provtagning, geofysiska mätningar och diamantborrning. Bolaget bedriver flera parallella projekt, från traditionell ytnära prospektering till avancerad djupprospektering. För en framgångsrik prospektering krävs, förutom bra teknik och metodik, även undersökningsområden med goda geologiska förutsättningar, kapital och framför allt en kompetent organisation med god geologisk kunskap och förståelse. prospekteringsmetoder geologisk fältkartering I sökandet efter nya malmfyndigheter karteras berggrunden för att säkrare kunna bedöma var olika typer av malmfyndigheter kan finnas. Prospektering kräver gedigen geologisk kunskap. Även lång erfarenhet, mod, kreativitet och ett väl utvecklat 3D-seende är goda egenskaper hos en framgångsrik prospektör. Geologerna arbetar med komplexa analysmodeller för att bedöma fyndigheters potential. Geologer ställs inför många svåra frågor som kräver svar, såsom hur olika bergarter bildats, hur mineraliseringar uppträder och hur de har uppstått. Kartering av berggrunden i ett område innebär att befintliga berghällar undersöks och dokumenteras med avseende på bland annat bergartstyp, strukturer och förekomsten av malmmineral. Från hällar med intressant mineralisering Kartering av berggrunden i Losområdet Moränprover tas prov med hammare. Proverna analyseras på laboratorium för bestämning av den kemiska sammansättningen. Den insamlade geologiska informationen sammanställs i databaser och presenteras i form av kartor för tolkning och analys. Fältkartering medför ingen eller mycket begränsad miljöpåverkan. För att kunna studera berghällarna bättre är det ibland nödvändigt att frigöra dessa från täckande lager av lavar och mossor. BLockLetning Blockletning är en kostnadseffektiv prospekteringsmetod. Många av de gruvor som har startats i Sverige under 1900-talet har påträffats genom blockletning. Sverige har vid flera tillfällen varit täckt av stora inlandsisar. Den senaste nedisningen avslutades för cirka år sedan. I samband med inlandsisens rörelse rycktes material loss från berggrunden och transporterades iväg tillsammans med isen för att slutligen utgöra en del av ett moränlager. Fynd av mineraliserade block med exempelvis koppar och zink i moränen indikerar förekomsten av en närbelägen fyndighet i berggrunden. Blockens utseende och position tillsammans med isräfflor på berghällar ger oss värdefull kunskap om blockens ursprung, det vill säga fyndighetens läge. Liksom i samband med fältkartering medför blockletning ingen eller mycket begränsad miljöpåverkan. geokemisk provtagning Den största delen av berggrunden i Sverige överlagras av morän som består av sönderkrossad berggrund transporterad av inlandsisen. Genom att analysera moränen kemiskt med avseende på främst metalliska element kan områden med förhöjda halter, så kallade anomalier, påträffas. Anomalierna avspeglar förhöjda metallhalter i den närbelägna berggrunden som i dessa områden kan innehålla ekonomiskt intressanta fyndigheter. Geokemisk moränprovtagning är ett bra komplement till blockletning och geologisk kartläggning. Metoden är billig och lämplig vid rekognoserande undersökningar av större områden. Provtagningen utförs punktvis längs linjer eller 6 Wiking mineral ab Årsredovisning 2008

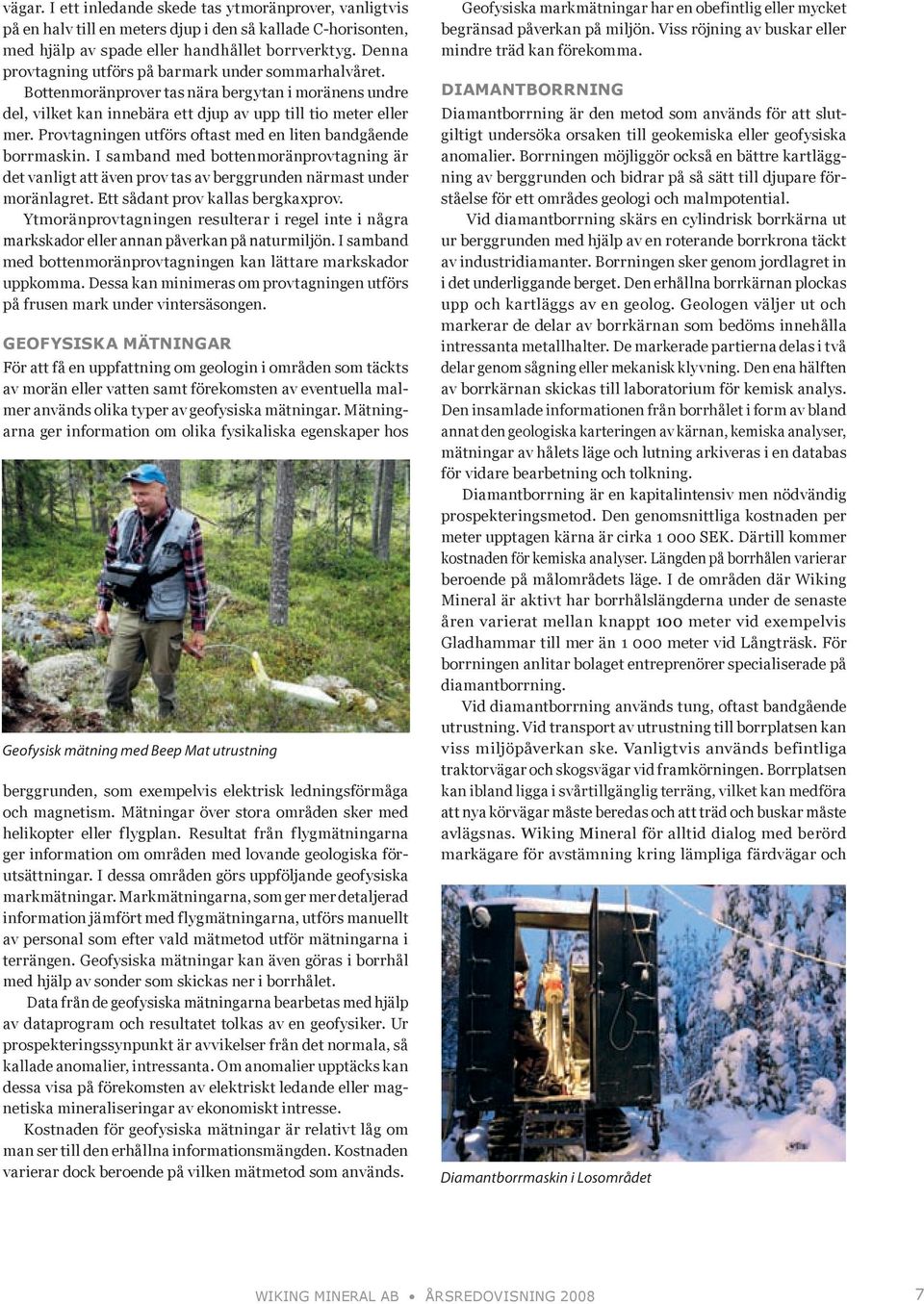

9 vägar. I ett inledande skede tas ytmoränprover, vanligtvis på en halv till en meters djup i den så kallade C-horisonten, med hjälp av spade eller handhållet borrverktyg. Denna provtagning utförs på barmark under sommarhalvåret. Bottenmoränprover tas nära bergytan i moränens undre del, vilket kan innebära ett djup av upp till tio meter eller mer. Provtagningen utförs oftast med en liten bandgående borrmaskin. I samband med bottenmoränprovtagning är det vanligt att även prov tas av berggrunden närmast under moränlagret. Ett sådant prov kallas bergkaxprov. Ytmoränprovtagningen resulterar i regel inte i några markskador eller annan påverkan på naturmiljön. I samband med bottenmoränprovtagningen kan lättare markskador uppkomma. Dessa kan minimeras om provtagningen utförs på frusen mark under vintersäsongen. geofysiska mätningar För att få en uppfattning om geologin i områden som täckts av morän eller vatten samt förekomsten av eventuella malmer används olika typer av geofysiska mätningar. Mätningarna ger information om olika fysikaliska egenskaper hos Geofysisk mätning med Beep Mat utrustning berggrunden, som exempelvis elektrisk ledningsförmåga och magnetism. Mätningar över stora områden sker med helikopter eller flygplan. Resultat från flygmätningarna ger information om områden med lovande geologiska förutsättningar. I dessa områden görs uppföljande geofysiska markmätningar. Markmätningarna, som ger mer detaljerad information jämfört med flygmätningarna, utförs manuellt av personal som efter vald mätmetod utför mätningarna i terrängen. Geofysiska mätningar kan även göras i borrhål med hjälp av sonder som skickas ner i borrhålet. Data från de geofysiska mätningarna bearbetas med hjälp av dataprogram och resultatet tolkas av en geofysiker. Ur prospekteringssynpunkt är avvikelser från det normala, så kallade anomalier, intressanta. Om anomalier upptäcks kan dessa visa på förekomsten av elektriskt ledande eller magnetiska mineraliseringar av ekonomiskt intresse. Kostnaden för geofysiska mätningar är relativt låg om man ser till den erhållna informationsmängden. Kostnaden varierar dock beroende på vilken mätmetod som används. Geofysiska markmätningar har en obefintlig eller mycket begränsad påverkan på miljön. Viss röjning av buskar eller mindre träd kan förekomma. diamantborrning Diamantborrning är den metod som används för att slutgiltigt undersöka orsaken till geokemiska eller geofysiska anomalier. Borrningen möjliggör också en bättre kartläggning av berggrunden och bidrar på så sätt till djupare förståelse för ett områdes geologi och malmpotential. Vid diamantborrning skärs en cylindrisk borrkärna ut ur berggrunden med hjälp av en roterande borrkrona täckt av industridiamanter. Borrningen sker genom jordlagret in i det underliggande berget. Den erhållna borrkärnan plockas upp och kartläggs av en geolog. Geologen väljer ut och markerar de delar av borrkärnan som bedöms innehålla intressanta metallhalter. De markerade partierna delas i två delar genom sågning eller mekanisk klyvning. Den ena hälften av borrkärnan skickas till laboratorium för kemisk analys. Den insamlade informationen från borrhålet i form av bland annat den geologiska karteringen av kärnan, kemiska analyser, mätningar av hålets läge och lutning arkiveras i en databas för vidare bearbetning och tolkning. Diamantborrning är en kapitalintensiv men nödvändig prospekteringsmetod. Den genomsnittliga kostnaden per meter upptagen kärna är cirka SEK. Därtill kommer kostnaden för kemiska analyser. Längden på borrhålen varierar beroende på målområdets läge. I de områden där Wiking Mineral är aktivt har borrhålslängderna under de senaste åren varierat mellan knappt 100 meter vid exempelvis Gladhammar till mer än meter vid Långträsk. För borrningen anlitar bolaget entreprenörer specialiserade på diamantborrning. Vid diamantborrning används tung, oftast bandgående utrustning. Vid transport av utrustning till borrplatsen kan viss miljöpåverkan ske. Vanligtvis används befintliga traktorvägar och skogsvägar vid framkörningen. Borrplatsen kan ibland ligga i svårtillgänglig terräng, vilket kan medföra att nya körvägar måste beredas och att träd och buskar måste avlägsnas. Wiking Mineral för alltid dialog med berörd markägare för avstämning kring lämpliga färdvägar och Diamantborrmaskin i Losområdet Wiking mineral ab Årsredovisning

10 Diamantborrmaskin vid Långträsk placering av borrhål. Till borrningen behövs vatten som hämtas från närliggande sjö eller vattendrag. Borrningen som sådan medför ett visst buller från borrmaskinen. Vid avslutat borrprogram görs en besiktning av borrplatsen i samråd med markägaren. Eventuella skador av träd regleras ekonomiskt. För bolaget är det av yttersta vikt att borrplatsen städas upp och återställs i sitt ursprungliga skick. Det enda som lämnas kvar på borrplatsen är ett uppstickande rör som markerar var borrhålet har utförts. Kvarlämnat borrhål miljöpolicy Wiking Minerals verksamhet innefattar hela kedjan av prospekteringsverksamhet från blockletning och geologisk kartläggning via geofysiska markmätningar och geokemisk provtagning till diamantborrning. En stor del av arbetena utförs av konsulter med anknytning till bolaget. Såväl Wiking Mineral som konsulter skall arbeta på ett miljömässigt riktigt sätt enligt gällande lagar och förordningar med målsättningen att i möjligaste mån undvika mark- och miljöskador i samband med arbetets utförande. Det ses som ett starkt samhällsintresse att mineral kan tillvaratas och brytas. Det ökade materiella behovet i världen har medfört en stigande efterfrågan på metaller som i sin tur lett till att prospektering utgör ett allt större allmänt Utsikt över Myssfallet intresse. I Sverige regleras mineralprospektering av Minerallagen (1991:45) som syftar till att upprätthålla en livskraftig gruvindustri. De senaste årens fokus på miljöfrågor har resulterat i en väl utformad miljölagstiftning i Sverige. Miljöbalken (1998:808) syftar till att skydda vår miljö samtidigt som den värnar om en hållbar ekonomisk utveckling. Det innebär bland annat att områden med malmfyndigheter av riksintresse skyddas mot åtgärder som påtagligt skulle försvåra utvinningen av dessa. I enlighet med Miljöbalkens allmänna hänsynsregler skall all prospekteringsverksamhet bedrivas med aktsamhet för att minimera skador på människors hälsa och miljö. Förutom Minerallagen och Miljöbalken regleras prospekteringsverksamheten av ytterligare ett antal lagar. Prospekteringsarbeten på ett område får ske först efter att tillstånd beviljats av Bergmästaren genom ett medgivande av ett undersökningstillstånd över området. Arbeten sker därefter i samråd med berörda markägare enligt en upprättad arbetsplan. Inom undersökningstillståndet får arbeten utföras endast med hänsyn tagen till de miljöregler som gäller för det aktuella området. Om en undersökning strider mot gällande lagstiftning kan en ansökan om dispens ske hos Länsstyrelsen. I sammanhanget är också Länsstyrelsen den myndighet som bedriver tillsyn och kontroll för att säkerställa att samtliga bestämmelser efterföljs av prospekteringsföretagen. Graden av påverkan på miljön beror på typen av undersökningsmetod samt den aktuella naturmiljöns värde. Somliga områden är extra skyddsvärda eftersom de hyser livsmiljöer med känsliga växt och djurarter alternativt höga kultur- eller rekreationsvärden. I sådana områden råder olika typer av restriktioner som måste beaktas. I sin verksamhet följer Wiking Mineral de riktlinjer för god miljöpraxis vid prospektering som tagits fram av SveMin (Föreningen för gruvor, mineral- och metallproducenter i Sverige). 8 Wiking mineral ab Årsredovisning 2008

11 kategorisering av mineraltillgångar Wiking Mineral följer och rapporterar mineraltillgångar och malmreserver enligt de rekommendationer som SveMin har antagit och som baseras på det kanadensiska policydokumentet National Instrument, NI Där beskrivs hur företag som är engagerade i prospektering, utveckling och mineralutvinning bör informera aktiemarknaden rörande prospekteringsresultat, mineraltillgångar och malmreserver. Beräkning och kategorisering av mineraltillgångar och malmreserver är teoretisk och utgår från omfattande provborrningar, statistiska analyser och modellstudier. Det är först vid eventuell brytning som mineraliseringens mängd och form mer exakt kan verifieras. Kategorisering av en mineraltillgång avgörs utifrån graden av geologisk kännedom och tillförlitlighet. Den kan klassificeras som antagen, indikerad eller känd. En mineraltillgång har ännu inte bevisats vara ekonomiskt utvinningsbar, men innehåller en ansamling mineral med potential för kommersiell utvinning. En malmreserv är en mineraltillgång som kan brytas och förädlas enligt uppställda lönsamhetskrav baserade på brytnings- och anrikningstekniska undersökningar samt en lönsam hetsstudie. Skillnaden mellan en mineraltillgång och en malmreserv avgörs således av graden av ekonomisk kännedom. Mineraltillgång Malmreserv Borrkärna från Bunsås med zinkmineralisering Ökad grad av geologisk kännedom och tillförlitlighet KÄND INDIKERAD ANTAGEN gruvverksamhet BEVISAD SANNOLIK Ökad grad av ekonomisk kännedom Bolagets långsiktiga målsättning är att påvisa ekonomiskt utvinningsbara fyndigheter. Det är viktigt att bolaget har en realistisk och balanserad syn på verksamheten. En fullbordad prospekteringsframgång består av en lång kedja av händelser. Huruvida en fyndighet i slutändan är ekonomiskt lönsam eller inte är en komplex frågeställning. Det är många variabler som påverkar, såsom metallpriser, metallhalter, produktionsvolym, malmkroppens geometri, investeringskostnader, transportkostnader, anrikningsutbyten m.m. För att fastställa en fyndighets ekonomiska värde krävs en fullständig lönsamhetskalkyl. Att påbörja gruvverksamhet är en krävande process och det kan därför dröja innan prospekteringsverksamhet leder till ett positivt kassaflöde och börjar generera vinst. Skulle bolaget påvisa brytvärda malmförekomster, föreligger det olika alternativ för bolaget att kommersialisera projekten. Ett alternativ kan vara att sälja projektet till ett gruvbolag, som har intresse av att utveckla projektet till en producerande gruva. Det finns både inhemska och internationella bolag, som kan vara tänkbara köpare av framgångsrika prospekteringsprojekt. Wiking Mineral har även alternativet att, i egen regi eller i samarbete, starta gruvproduktion. Bolaget tar ställning till frågan utifrån rådande förutsättningar då det blir aktuellt. Wiking mineral ab Årsredovisning

12 ProsPekteringsProjekt Wiking Minerals projektportfölj bestod vid årsskiftet 2008/2009 av 43 undersökningstillstånd om sammanlagt hektar. Undersökningstillstånden är huvudsakligen tagna på guld (Au), silver (Ag), koppar (Cu), zink (Zn) och bly (Pb). Bolaget har även ett antal undersökningstillstånd avseende tenn (Sn) och sällsynta jordartsmetaller (REE). Wiking Minerals undersökningstillstånd är koncentrerade till fyra geografiska områden i Sverige, Skelleftefältet, Losområdet, Bergslagen och Västerviksområdet. skelleftefältet LosomrÅdet norra BergsLagen västra BergsLagen västerviksområdet skelleftefältet Skelleftefältet utgör en av Sveriges mest betydande malmprovinser. Området, som består av vulkaniska bergarter, innehåller ett stort antal påträffade sulfidfyndigheter med zink, koppar, bly, guld och silver. Fyndigheternas storlek och metallhalt varierar. Tonnaget hos de största fyndigheterna uppgår till miljoner ton. Den första betydelsefulla prospekteringsframgången i Skelleftefältet var fyndet av Kristinebergsmalmen År 1924 påträffades Bolidenmalmen som lade grunden till skapandet av Bolidenbolaget samt en lång, och fortfarande pågående, period med framgångsrik prospektering och etablering av en gruvindustri. skelleftefältet Malå Kristineberg Kristineberg Maurliden petikträsk Norsjö Renström BastutJärnen Boliden LÅngträsk Sulfidfyndighet Undersökningstillstånd Wiking Mineral AB Skellefteå 0 25 km Skelleftefältet med Wiking Minerals undersökningstillstånd 10 Wiking mineral ab Årsredovisning 2008

13 Kankberg Renstöm Åkulla Östra BoLidenomrÅdet BastutJärnen Boliden Boliden Långsele Sulfidfyndighet Undersökningstillstånd Wiking Mineral AB Projektområde Långdal LÅngträsk 0 5 km Wiking Minerals undersökningstillstånd i Bolidenområdet Prospekteringen har över tiden ändrat karaktär från att inledningsvis fokuserat på att hitta ytnära fyndigheter till att alltmer rikta blicken mot djupet. Erfarenheten från den pågående gruvbrytningen samt resultatet av olika geologiska studier tyder på att möjligheten att hitta malm på ett djup av mer än meter är mycket god. I fas med den tilltagande inriktningen mot djupprospektering har nya, främst geofysiska, metoder utvecklats för att indikera sulfidfyndigheter. Förståelsen för den geologiska utvecklingen i Skelleftefältet förbättras successivt, vilket gagnar möjligheten till en framgångsrik prospektering. Ett resultat av detta är insikten om fältets guldpotential, bland annat avseende möjligheten att hitta sulfidfattiga guldmineraliseringar av ekonomiskt intresse. Wiking Mineral är för närvarande verksamt i Skelleftefältets östra och centrala delar. I det guldrika Bolidenområdet i fältets östra del innehar bolaget en stark position med ett flertal undersökningstillstånd samt de pågående projekten vid Långträsk och Bastutjärnen. I fältets centrala område pågår prospektering i projektet Petikträsk. BastutJärnen Bastutjärnen är beläget på undersökningstillstånden Gillervattnet nr 1 och 2 mellan guldfyndigheterna Kankberg/Östra Åkulla och Boliden. Guldprospektering har tidigare ej utförts i området. Under våren och sommaren 2008 genomförde Wiking Mineral ett program med provtagning av bottenmorän och bergkax i områdets östra del. Ett antal guldanomalier med upp till 29 ppb Au erhölls i bottenmoränen. Liknande anomalier med upp till 33 ppb Au identifierades i berggrunden, som i huvudsak består av sur vulkanit med utbredd omvandling och spridd svavelkisimpregnation. Guldanomalierna säkerställdes genom kompletterande morän och kaxprovtagning samt diamantborrning under hösten Borrkärnorna från diamantborrningen innehåller olika omvandlingstyper som påminner om de som påträffats vid intilliggande kända guldfyndigheter. Resultatet av de gjorda provtagningarna bekräftar potentialen för guld vid Bastutjärnen. Under vintern 2009 har ett program med provtagning av bottenmorän och bergkax påbörjats i den västra delen av projektområdet. Resultatet kommer att utgöra grund för den fortsatta guldprospekteringen vid Bastutjärnen. Wiking mineral ab Årsredovisning

14 A 2000 W 1500 W 1000 W 500 W B Schakt 0 m Långselemalmen Ort 500 m LTR 1 LÅNGSELE-LÅNGTRÄSK Vertikalprojektion Långträskfyndigheten LTR diamantborrhål Wiking Mineral LTR 5 LTR 2 LTR 4 LTR 3 LTR pågående diamantborrhål Wiking Mineral Äldre borrhål Mineralisering i omvandlingszon Mineralisering i skifferzon LTR 6 Vertikalprojektion Långträsk Långträsk Långträsk är beläget strax sydväst om den tidigare brutna Långselemalmen. Geologin i området omfattar den ur malmsynpunkt intressanta övergångszonen mellan vulkaniter och sediment i Skelleftefältet. En sammanställning av geologin i borrhål från Långsele- gruvan, utförd av Wiking Mineral, visade på potential för en tidigare okänd djupliggande malmzon omkring 400 meter söder om Långselemalmen. För att undersöka potentialen i området beslutade bolaget att borra omkring meter långa borrhål från markytan mot målområdet. Borrningen, som påbörjades i slutet av 2007, pågår fortfarande under våren Totalt har fem borrhål om sam- manlagt meter slutförts. Borrningen har resulterat i upptäckten av en fyndighet innehållande guld, silver och zink. Mineraliseringen uppträder i omvandlade vulkaniska bergarter samt i överlagrande skiffer. Skiffern innehåller bitvis hög halt av svavelkis i anslutning till omvandlingen. Zonen med omvandling och mineralisering utgör en del av ett tidigare okänt malmsystem. Långträskfyndigheten består av en 600 meter lång zon med sulfidmineralisering på omkring meter djup. Fyndigheten är endast glest undersökt och ej begränsad i sidled eller mot djupet. Den påträffade mineraliseringen innehåller svavelkis med förhöjda guldhalter (i genom- snitt upp till 0,3 g/t Au). Decimeterbreda zoner med hög zinkhalt har påträffats. Möjligheten att hitta ytterligare 7,201,250 N 7,200,750 N 7,200,250 N A 1,711,500 E 2500 W Långselemalmen Schakt 2000 W LTR 6 LTR 1 LÅNGSELE-LÅNGTRÄSK LTR 2 Horisontalprojektion Diamantborrhål Wiking Mineral AB LTR 5 Pågående borrhål Wiking Mineral AB Mineralisering i omvandlingszon och skifferzon Långselemalmen dagen, 410m, 600m nivå Horisontalprojektion Långträsk Dagen 1500 W 600 m nivå Långträskfyndigheten 1000 m nivå 410 m nivå LTR W 1,711,500 E Läge för vertikalprojektion Långträsket B LTR m 12 Wiking mineral ab Årsredovisning 2008

15 höghaltig mineralisering i anslutning till malmsystemet vid Långträsk bedöms som god. Borrningen vid Långträsk är ett djupprospekteringsprojekt. Ett eventuellt framtida gruvprojekt i området kan dra nytta av en god befintlig infrastruktur. Det finns bland annat ett schakt ner till 670 meters djup i den närbelägna men nu nerlagda Långselegruvan. Bolidens närliggande anrikningsverk i Boliden kan vara en potentiell mottagare av en framtida bruten malm. petikträsk Petikträsk är beläget i Norsjö och Skellefteå kommuner i mellersta Skelleftefältet. Geologin karaktäriseras av Jörngranit i nordost och vulkaniska bergarter i sydväst. Potentialen för fyndigheter med guld och koppar anses vara god längs Jörngranitens randzon. Nära granitkontakten, cirka tio kilometer i riktning mot nordväst, återfinns den guldrika Holmtjärnfyndigheten. På samma avstånd i motsatt riktning återfinns flera fyndigheter med koppar och guld. I isrörelseriktningen strax utanför bolagets projektområde har guldförande sulfidmalmsblock påträffats med okänt moderklyft. Ett rekognoserande program med provtagning av bottenmorän och bergkax genomfördes av bolaget under våren Förhöjda guld och arsenikhalter (upp till 12 ppb Au samt 0,16 % As) påträffades i bottenmoränen i områdets nordvästra del. Kaxprovtagningen visade att norra delen av undersökningstillståndet Petikträsk nr 1 består av grovkornig kvarts eller fältspatporfyr. Porfyren är mestadels kloritomvandlad samt i Holmtjärn Maurliden Norrliden petikträsk Svansele Jörn Sulfidfyndighet Undersökningstillstånd Wiking Mineral AB 0 5 km nordost bitvis blekt och silicifierad. Utseendet liknar de blockfynd med guld som påträffats i isrörelseriktningen strax utanför projektområdet. Kaxproven innehöll inga tydligt förhöjda ädeleller basmetallhalter. Resultatet av gjorda provtagningar och karteringar bekräftar potential för guldmineralisering, framförallt i projektområdets nordöstra del. Under 2008 ansökte och beviljades Wiking Mineral ett nytt undersökningstillstånd nordost om det tidigare undersökningsområdet. Under vintern 2009 utfördes ett program med elektromagnetiska och magnetiska mätningar i projektområdets norra del. Avsikten var att indikera zoner med guldförande sulfidmineralisering. Flera anomala zoner påträffades. Ett program med diamantborrning planeras för att undersöka dessa. Kartering av borrkärnor i SGU s borrkärnarkiv i Malå Wiking mineral ab Årsredovisning

16 LosomrÅdet Losområdet är beläget cirka 50 kilometer väster om Ljusdal, mellan Bergslagen i syd och Skelleftefältet i norr. Geologin i området består av vulkaniska och sedimentära bergarter intruderade av olika graniter. Ett antal små järn och kopparfyndigheter som påträffats har periodvis varit föremål för brytning förr i tiden. Under 1700 talet bröts en koboltfyndighet vid Loosgruvan i områdets centrala del. Potentialen att hitta ekonomiskt intressanta järn och kopparfyndigheter i Losområdet anses vara begränsad till följd av resultatet från prospekteringskampanjer genomförda under 1900 talets senare del. I början av 2000 talet påträffades, med utgångspunkt från ett blockfynd, en fyndighet med mineralisering bestående av guld, arsenik och koppar vid Hässjaberg i områdets västra del. Mineraliseringen utgör en ny typ som aldrig tidigare påträffats i Losområdet. Hässjabergsfyndigheten undersöktes under 2008 av Wiking Mineral. Fyndigheten är för liten för att kunna exploateras. De geologiska förhållandena vid fyndigheten gör dock att bolaget bedömer möjligheten till fynd av ytterligare guldmineralisering av Hässjabergstyp som god. Wiking Mineral har beviljats undersökningstillstånd för en stor Los LosÅmrÅdet Hässjaberg 0 5 km areal i Losområdet. Utgångspunkten har varit förekomsten av guldmineraliseringen vid Hässjaberg. Den planerade prospekteringen är av green field karaktär med inriktningen att, med hjälp av främst morängeokemisk provtagning, på ett kostnadseffektivt sätt söka nya guldfyndigheter i området. Jan-Åke Karlsson och Mats Willdén går igenom dagens undersökningsarbeten 14 Wiking mineral ab Årsredovisning 2008

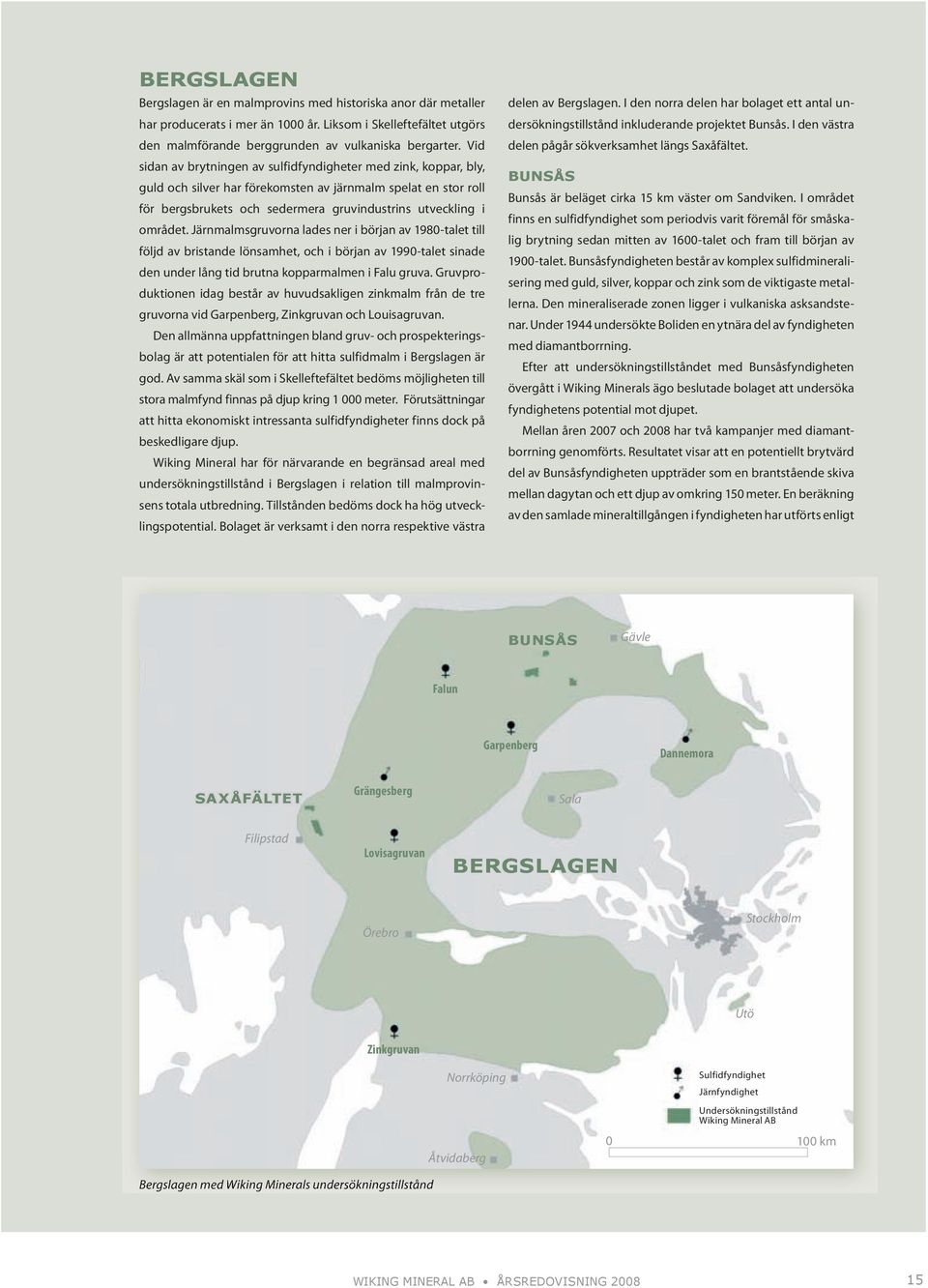

17 Bergslagen Bergslagen är en malmprovins med historiska anor där metaller har producerats i mer än 1000 år. Liksom i Skelleftefältet utgörs den malmförande berggrunden av vulkaniska bergarter. Vid sidan av brytningen av sulfidfyndigheter med zink, koppar, bly, guld och silver har förekomsten av järnmalm spelat en stor roll för bergsbrukets och sedermera gruvindustrins utveckling i området. Järnmalmsgruvorna lades ner i början av 1980-talet till följd av bristande lönsamhet, och i början av 1990-talet sinade den under lång tid brutna kopparmalmen i Falu gruva. Gruvproduktionen idag består av huvudsakligen zinkmalm från de tre gruvorna vid Garpenberg, Zinkgruvan och Louisagruvan. Den allmänna uppfattningen bland gruv- och prospekteringsbolag är att potentialen för att hitta sulfidmalm i Bergslagen är god. Av samma skäl som i Skelleftefältet bedöms möjligheten till stora malmfynd finnas på djup kring meter. Förutsättningar att hitta ekonomiskt intressanta sulfidfyndigheter finns dock på beskedligare djup. Wiking Mineral har för närvarande en begränsad areal med undersökningstillstånd i Bergslagen i relation till malmprovinsens totala utbredning. Tillstånden bedöms dock ha hög utvecklingspotential. Bolaget är verksamt i den norra respektive västra delen av Bergslagen. I den norra delen har bolaget ett antal undersökningstillstånd inkluderande projektet Bunsås. I den västra delen pågår sökverksamhet längs Saxåfältet. Bunsås Bunsås är beläget cirka 15 km väster om Sandviken. I området finns en sulfidfyndighet som periodvis varit föremål för småskalig brytning sedan mitten av 1600-talet och fram till början av 1900-talet. Bunsåsfyndigheten består av komplex sulfidmineralisering med guld, silver, koppar och zink som de viktigaste metallerna. Den mineraliserade zonen ligger i vulkaniska asksandstenar. Under 1944 undersökte Boliden en ytnära del av fyndigheten med diamantborrning. Efter att undersökningstillståndet med Bunsåsfyndigheten övergått i Wiking Minerals ägo beslutade bolaget att undersöka fyndighetens potential mot djupet. Mellan åren 2007 och 2008 har två kampanjer med diamantborrning genomförts. Resultatet visar att en potentiellt brytvärd del av Bunsåsfyndigheten uppträder som en brantstående skiva mellan dagytan och ett djup av omkring 150 meter. En beräkning av den samlade mineraltillgången i fyndigheten har utförts enligt Bunsås Gävle Falun Garpenberg Dannemora saxåfältet Grängesberg Sala Filipstad Lovisagruvan Bergslagen Örebro Stockholm Utö Zinkgruvan Norrköping Åtvidaberg Sulfidfyndighet Järnfyndighet Undersökningstillstånd Wiking Mineral AB km Bergslagen med Wiking Minerals undersökningstillstånd Wiking mineral ab Årsredovisning

18 Åshammar BunsÅsomrÅdet Bunsåsfyndigheten Storvik 0 5 km En utsliten och en ny diamantborrkrona polygonmetoden. Resultatet uppgår till följande: Indikerad mineraltillgång om ton med 0,4 g/t Au, 24 g/t Ag, 0,5 % Cu och 2,0 % Zn Antagen mineraltillgång om ton med 0,3 g/t Au, 10 g/t Ag, 0,5 % Cu och 1,8 % Zn Bolaget utvärderar möjligheten till lönsam brytning av Bunsåsfyndigheten. En preliminär genomgång av olika brytningsscenarier visar denna utvecklingspotential. Det krävs emellertid fortsatta undersökningar och uppgradering av den antagna mineraltillgången. Bolaget planerar därför ett kompletterande program med diamantborrning. Borrning planeras även för att undersöka potentialen att hitta nya fyndigheter i området. Tanken är att sådana fyndigheter tillsammans med Bunsåsfyndigheten skulle kunna skapa en förbättrad grund för ett beslut om gruvutveckling i området. I början av 2009 ingick Wiking Mineral ett avtal med Nordic Resources avseende ett samarbete kring prospektering på bolagens närliggande undersökningstillstånd Bunsås nr 2 och Bunsåsfältet nr 1. För Wiking Minerals del har storleken på undersökningsområdet i Bunsås härigenom ökat från 16 till 740 hektar. Efter ingånget avtal äger Wiking Mineral 75 procent och Nordic Resources 25 procent av det gemensamma projektet. BUNSÅS Geologisk vertikalprofil BN0810 BN0809 BN0701 BN0801 BUNSÅS Vertikalprofil med zink och kopparhalter BN0810 BN0809 BN0701 BN m 50 m 58,1 m 58,1 m 100 m 100 m FeS2 Indikerad och antagen mineraltillgång 133,45 m 150 m 133,45 m 150 m Läge spridd ZnS 200 m 200 m 215,8 m LEGEND Morän 215,8 m 317,2 m Diorit Sericitomvandling Kompakt magnetkis FeS/FeS2, CuFeS2, ZnS, PbS mineralisering Antofyllitomvandling Tuff Asksandsten 317,2 m LEGEND Metallhalter i borrkärna 1,0 % Cu 2,0 % Zn Andesit Skjuvzon Geologisk vertikalprofil Vertikalprofil med zink och kopparhalter 16 Wiking mineral ab Årsredovisning 2008

19 3D-bild av Bunsåsfyndigheten Samarbetet innebär en effektivisering av de båda bolagens verksamheter och därigenom en större möjlighet att hitta nya fyndigheter. Wiking Mineral kommer som operatör att leda de framtida undersökningarna. som innehöll silverrik blyglans. Gemensamt för både järn och sulfidfyndigheterna är att de uppträder i eller i nära anslutning till kalkstenen i området. Wiking Mineral täcker med sina undersökningstillstånd en ur malmsynpunkt intressant del av Saxåfältet. Under 2008 har bolaget påbörjat geologiska rekognoseringar i området. Kom pletterande geofysiska markmätningar har utförts på två objekt, Myssfallet i norr och Gruvåsen i söder. En bergskärpning vid Myssfallet innehåller zinkmineralisering med höga halter zink och bly. Mineraliseringens utbredning mot djupet och i sidled är okänd. Den geofysiska mätningen visade en utbredd magnetisk anomali som sannolikt orsakats av magnetit förande kalksten. Ett borrprogram planeras för att undersöka om den magnetiska anomalin innehåller zinkmineralisering. Vid Gruvåsen förekommer flera skärpningar med zink och bly mineralisering i kalksten. Mineral iseringen i skärpen uppträder vanligtvis i form av tunna finkorniga streck med låg genomsnitt lig metallhalt. I en isolerad grävgrop uppträder en metertjock zon med medelkornig komplex sulfidmineralisering som vid analys gav 24,5 % Zn, 10,7 % Pb, 0,4 % Cu och 94 g/t Ag. Zonen sammanfaller med en cirka 200 meter lång elektromagnetisk anomali. Ett borrprogram för att undersöka anomalin planeras. saxåfältet Saxåfältet är beläget cirka 15 kilometer nordost om Filipstad i Värmland. Det aktuella undersökningsområdet ligger längs den västra skänkeln av en nordsydligt strykande synklinal struktur. Geologin i området består av sura vulkaniska bergarter överlagrade av kalksten, grönstenar och finkorniga sedimentära bergarter. Mysfallet Nordmark saxåfältet Hällefors Persberg Gruvåsen Filipstad 0 5 km Gruvverksamheten i området präglas av gamla anor. Både järnoch sulfidfyndigheter med zink, bly och varierande mängd silver har brutits i området. Järnmalmsbrytning har historiskt sett varit mer betydelsefull än brytningen av sulfidmalm. Den mest kända järnfyndigheten är Långbansgruvan som, förutom järn, innehöll mangan. Bland sulfidfyndigheterna kan nämnas Lahällgruvan Vy över Saxåområdet Wiking mineral ab Årsredovisning

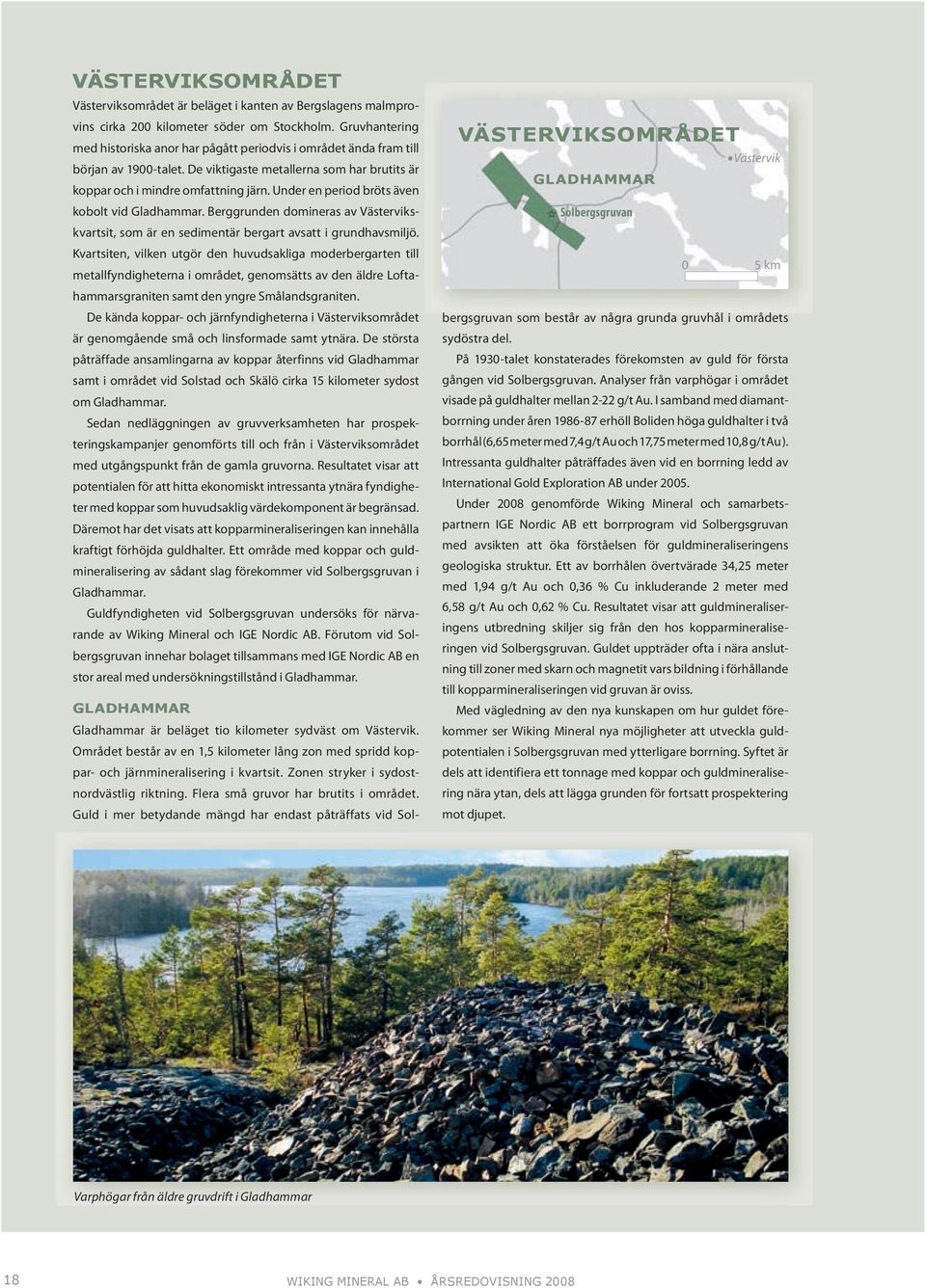

20 VÄSTErVIKS OmrÅdET VÄSTErVIKSOmrÅdET Västerviksområdet är beläget i kanten av Bergslagens malmprovins cirka 200 kilometer söder om Stockholm. Gruvhantering med historiska anor har pågått periodvis i området ända fram till början av 1900-talet. De viktigaste metallerna som har brutits är koppar och i mindre omfattning järn. Under en period bröts även kobolt vid Gladhammar. Berggrunden domineras av Västervikskvartsit, som är en sedimentär bergart avsatt i grundhavsmiljö. Kvartsiten, vilken utgör den huvudsakliga moderbergarten till metallfyndigheterna i området, genomsätts av den äldre Loftahammarsgraniten samt den yngre Smålandsgraniten. De kända koppar- och järnfyndigheterna i Västerviksområdet är genomgående små och linsformade samt ytnära. De största påträffade ansamlingarna av koppar återfinns vid Gladhammar samt i området vid Solstad och Skälö cirka 15 kilometer sydost om Gladhammar. Sedan nedläggningen av gruvverksamheten har prospekteringskampanjer genomförts till och från i Västerviksområdet med utgångspunkt från de gamla gruvorna. Resultatet visar att potentialen för att hitta ekonomiskt intressanta ytnära fyndigheter med koppar som huvudsaklig värdekomponent är begränsad. Däremot har det visats att kopparmineraliseringen kan innehålla kraftigt förhöjda guldhalter. Ett område med koppar och guldmineralisering av sådant slag förekommer vid Solbergsgruvan i Gladhammar. Guldfyndigheten vid Solbergsgruvan undersöks för närvarande av Wiking Mineral och IGE Nordic AB. Förutom vid Solbergsgruvan innehar bolaget tillsammans med IGE Nordic AB en stor areal med undersökningstillstånd i Gladhammar. Gladhammar Gladhammar är beläget tio kilometer sydväst om Västervik. Området består av en 1,5 kilometer lång zon med spridd koppar- och järnmineralisering i kvartsit. Zonen stryker i sydostnordvästlig riktning. Flera små gruvor har brutits i området. Guld i mer betydande mängd har endast påträffats vid Sol- Västervik Gladhammar Solbergsgruvan 0 5 km bergsgruvan som består av några grunda gruvhål i områdets sydöstra del. På 1930-talet konstaterades förekomsten av guld för första gången vid Solbergsgruvan. Analyser från varphögar i området visade på guldhalter mellan 2-22 g/t Au. I samband med diamantborrning under åren erhöll Boliden höga guldhalter i två borrhål (6,65 meter med 7,4 g/t Au och 17,75 meter med 10,8 g/t Au ). Intressanta guldhalter påträffades även vid en borrning ledd av International Gold Exploration AB under Under 2008 genomförde Wiking Mineral och samarbetspartnern IGE Nordic AB ett borrprogram vid Solbergsgruvan med avsikten att öka förståelsen för guldmineraliseringens geologiska struktur. Ett av borrhålen övertvärade 34,25 meter med 1,94 g/t Au och 0,36 % Cu inkluderande 2 meter med 6,58 g/t Au och 0,62 % Cu. Resultatet visar att guldmineraliseringens utbredning skiljer sig från den hos kopparmineraliseringen vid Solbergsgruvan. Guldet uppträder ofta i nära anslutning till zoner med skarn och magnetit vars bildning i förhållande till kopparmineraliseringen vid gruvan är oviss. Med vägledning av den nya kunskapen om hur guldet förekommer ser Wiking Mineral nya möjligheter att utveckla guldpotentialen i Solbergsgruvan med ytterligare borrning. Syftet är dels att identifiera ett tonnage med koppar och guldmineralisering nära ytan, dels att lägga grunden för fortsatt prospektering mot djupet. Varphögar från äldre gruvdrift i Gladhammar 18 Wiking mineral ab Årsredovisning 2008

21 Bottenmorän- och bergkaxprovtagning i Petikträsk Undersökningstillstånd TILLSTÅND ÄGANDE AREAL (HA) LÖPER UT MINERALER OMRÅDE Bersummen nr 1 67% REE Västerviks kommun, Kalmar län Bjurvattnet nr 1 100% Au, Cu, Zn Skellefteå kommun, Västerbottens län Bjurvattnet nr 4 100% Au, Cu, Zn Skellefteå kommun, Västerbottens län Bjurvattnet nr 5 100% Au, Cu, Zn Skellefteå kommun, Västerbottens län Bjurvattnet nr 6 100% Au, Cu, Zn Skellefteå kommun, Västerbottens län Bjurvattnet nr 7 100% Au, Cu, Zn Skellefteå kommun, Västerbottens län Bjurvattnet nr 8 100% Au, Cu, Zn Skellefteå kommun, Västerbottens län Bjurvattnet nr 9 100% Au, Cu, Zn Skellefteå kommun, Västerbottens län Bjurvattnet nr % Au, Cu, Zn Skellefteå kommun, Västerbottens län Bjurvattnet nr % Cu Skellefteå kommun, Västerbottens län Bjurvattnet nr % Cu Skellefteå kommun, Västerbottens län Bjurvattnet nr % Cu Skellefteå kommun, Västerbottens län Bunsås nr 2 75% Au, Ag, Cu, Zn Sandvikens kommun, Gävleborgs län Bunsåsfältet nr 1 75% Au, Ag, Cu, Zn Sandvikens kommun, Gävleborgs län Gillervattnet nr 1 100% Au, Cu, Zn Skellefteå kommun, Västerbottens län Gillervattnet nr 2 100% Au, Cu, Zn Skellefteå kommun, Västerbottens län Gladhammar nr 1 50% Au, Ag, Co, Cu, Zn, Pd Västerviks kommun, Kalmar län Gladhammar nr 2 50% Au, Ag, Co, Cu, Zn, Pd Västerviks kommun, Kalmar län Gladhammar nr 3 50% Au, Ag, Co, Cu, Zn, Pd Västerviks kommun, Kalmar län Gocksen nr 2 100% Au, Cu, Ni Gävle kommun, Gävleborgs län Gustavsberg nr 1 67% REE Västerviks kommun, Kalmar län Gösken nr 1 100% Zn, Pb, Ag Hofors kommun, Gävleborgs län Hyttmarken nr 1 100% Pb, Zn Sandvikens kommun, Gävleborgs län Hässjaberg nr 3 100% Au, Co, Cu, Pd, Ni Ljusdals kommun, Gävleborgs län Hässjaberg nr 4 100% Au Ljusdals Kommun, Gävleborgs län Hässjaberg nr 5 100% Au Ljusdals kommun, Gävleborgs län Hässjaberg nr 6 100% Au Ljusdals kommun, Gävleborgs län Kanan nr 1 100% Cu Vilhelmina kommun, Västerbottenslän Klockartorpet 67% REE Västerviks kommun, Kalmar län Nordmark nr 2 100% Cu, Pb, Zn Filipstads kommun, Värmlands län Nordmark nr 3 100% Cu, Pb, Zn Filipstads kommun, Värmlands län Nordmark nr 6 100% Cu, Pb, Zn Ljusnarsbergs kommun, Örebro län Nordmark nr 7 100% Au Filipstads kommun, Värmlands län Petikträsk nr 1 100% Au, Cu, Zn Norsjö och Skellefteå kommuner, Västerbottens län Petikträsk nr 2 100% Cu Norsjö och Skellefteå kommuner, Västerbottens län Räggen nr 1 100% Au, Sn, W Bräcke kommun, Jämtlands län Silleråsen nr 2 100% Cu, Au, As Härjedalens k., Jämtlands l, Ljusdals k., Gävleborgs l. Storstreck 100% Cu, Pd, Zn Hofors kommun, Gävleborgs län Sågmur nr 2 100% Zn, Pb, Ag Sandvikens kommun, Gävleborgs län Trostad 67% REE Västerviks kommun, Kalmar län Wiking Minerals undersökningstillstånd per den 31 mars 2009 Wiking mineral ab Årsredovisning

22 ÄgarförhÅllanden och aktieinformation ägarförhållanden Wiking Mineral hade aktieägare per den 31 mars I tabellen nedan redovisas information beträffande de största aktieägarna i Wiking Mineral per samma datum. Styrelsen känner inte till att det finns något aktieägaravtal mellan bolagets aktieägare eller att bolaget ägs eller kontrolleras direkt eller indirekt av någon enskild part. Alla aktier har lika röstvärde. kursutveckling och handel Under perioden 1 januari 31 december 2008 har (9 045) avslut gjorts och ( ) aktier omsatts till ett totalt värde av SEK ( ). Genomsnittskursen ligger runt 2,10 SEK (2,01). I genomsnitt har 18 (36) avslut gjorts och ( ) aktier omsatts per dag under året. Andel röster Antal aktier och kapital, % Robur Försäkring ,8 Familjen Brinkmann ,7 Sawann Invest AB ,1 Edelfors A/S ,7 Brinkmannska Familjestiftelsen ,4 Claes Levin med bolag ,2 Nordnet Pensionsförsäkring AB ,0 Jonas Frodhe Aktiebolag ,6 Valorlife Life Insurance Company ,1 Avanza Pension ,7 Greenshoe AB ,5 Övriga aktieägare ,2 Totalt aktiekapital I tabellen nedan redovisas förändringar i Wiking Minerals aktiekapital sedan bildandet fram till utgången av räkenskapsår Samtliga aktier har betalats med likvida medel. Ökning Ökning Totalt antal av aktie- aktie- Kvot- Datum aktier kapital kapital värde 2005 Bildande , Nyemission , Split , Nyemission , Nyemission , Apportemission ,02 1) Nyemission i samband med att bolaget omvandlades till ett publikt aktiebolag. 2) Riktad nyemission till begränsat antal investerare som tillförde bolaget SEK. 3) Riktad nyemission inför notering på AktieTorget som tillförde bolaget SEK. 4) Apportemission i samband med förvärvet av Nomex, ökade bolagets egna kapital med SEK. 20 Wiking mineral ab Årsredovisning 2008
