Figurbilaga. UV Mitt, dokumentation av fältarbetsfasen 2000:8

Transkript

1 Figurbilaga UV Mitt, dokumentation av fältarbetsfasen 2000:8 Fig. 1. Utdrag ur Topografiska kartans blad 11 I SV med undersökningsområdets läge markerat. Skala 1: En senneolitisk boplats vid Gröndal 87

2 Fig. 2. Utdrag ur Ekonomiska kartans blad 11I 3e med undersökningsområdet, boplatsen vid Gröndal, RAÄ 199 och RAÄ 241 markerat. Skala 1: En senneolitisk boplats vid Gröndal

3 Fig. 3. Flygfoto över undersökningslokalen under pågående arbete. Foto: Tommy Säfström. En senneolitisk boplats vid Gröndal 89

4 Fig. 4. Plan över undersökningsområdet med delområden markerade. Skala 1: En senneolitisk boplats vid Gröndal

5 Fig. 5. Plan över delområde I med undersökta rutor markerade samt de geologiska förhållandena. Skala 1:500. En senneolitisk boplats vid Gröndal 91

6 Fig. 6. Plan över delområde II med undersökta rutor markerade samt de geologiska förhållandena. Skala 1: En senneolitisk boplats vid Gröndal

7 Fig. 7. Plan över delområde III med undersökta rutor markerade samt de geologiska förhållandena. Skala 1: En senneolitisk boplats vid Gröndal 93

8 Fig. 8. Plan över delområde IV med undersökta rutor markerade samt de geologiska förhållandena. Skala 1: En senneolitisk boplats vid Gröndal

9 Fig. 9. Plan över delområde V med undersökta rutor markerade samt de geologiska förhållandena. Skala 1:600. En senneolitisk boplats vid Gröndal 95

10 F1044 F1044 F3177 F4239 F4239 Fig. 10. Fyndteckning av F1044, retuscherat avslag, F3177, pilspets med urnupen bas samt F4239, bipolärt avslag. Skala 1:1. Teckningar: Alicja Grenberger. F4607 F1874 Fig. 11. Fyndteckningar av olika typer av magrad keramik, F4607 (rödmagrat gods) samt F1874 (kvartsmagrat gods med snedställda streck på mynningen). Skala 1:1. Teckning: Anna Bergman. 96 En senneolitisk boplats vid Gröndal

11 Fig. 12. Fyndteckning av F873, rabbig keramik. Skala 1:1. Teckning: Anna Bergman. F3041 F732 Fig. 13. Fyndteckningar på olika typer av tvärsnoddsornerad keramik. F3041 exempel på tvärsnoddsdekor med tre parallella vinkelband samt F732 exempel på vinkelband på mynningens insida (t h) och horisontella tvärsnoddslinjer på halsen (t v). Skala 1:1. Teckning: Anna Bergman) En senneolitisk boplats vid Gröndal 97

12 F4518 F4677 F3142 F4869 F3937 Fig. 14. Fyndteckningar på olika typer av linjedekor. F4518 exempel på parallella linjer, F3142 exempel på linjedekor i vinkelband samt F3937 exempel på linjedelor av korta, tvärställda streck mellan två horisontella linjer. Skala 1:1. Teckning: Anna Bergman. F3376 Fig. 15. Fyndteckningar på olika typer av intryck/stämpeldekor. F4677 exempel på kamtandsliknande intryck på mynning och grunda ovaler i rader på halsen, F4869 exempel på grunda, runda intryck på skuldra och buk samt F3376 exempel på kantiga intryck på buken. Skala 1:1. Teckning: Anna Bergman 98 En senneolitisk boplats vid Gröndal

13 F3139 F1740 F4313 Fig. 16. Fyndteckningar på olika typer av vulstdekor. F3139 exempel på pålagd vulst strax under mynningen, F1740 ytterligare exempel på pålagd vulst under mynningskanten samt F4313 exempel på vulst som ej gått att avgöra om den är pålagd eller ej. Skala 1:1.Teckning: Anna Bergman. En senneolitisk boplats vid Gröndal 99

14 F3781 F4115 F4725 F3394 Fig. 17. Fyndteckningar på kombinationer av flera dekortyper. F3781 exempel på svampliknande intryck stämplat på mynningskanten och insidan kombinerat med horisontell tvärsnodd på halsen. F4115 exempel på nagelintryvck på insidan av mynningen, tvärsnoddsdekor i streck på mynningskanten och tvärsnoddsdekor horisontellt på halsen. F4725 och F3394 exempel på intyck tillsammans med linjedekor. Skala 1:1. Teckning: Anna Bergman. 100 En senneolitisk boplats vid Gröndal

15 Fig. 18. Exempel på olika typer av mynningsutseende: A tillplattad, B intyckt, C rundad och D avsmalnande. Exempel på olika typer av kärlformer: 1 rak,2 inåtböjdoch 3 utåtböjd. Teckning: Anna Bergman. Fig. 19. Exempel på olika typer av förtjockade mynningar (F3055, F1484 och F2494). Teckning: Anna Bergman. Fig. 20. Fyndteckningar på olika typer av bottenutseende. F4790 exempel på rak botten, F3823 exempel på utåtböjd bottenprofil. Teckning: Anna Bergman. En senneolitisk boplats vid Gröndal 101

16 F1896 och F3996 F3837 F En senneolitisk boplats vid Gröndal

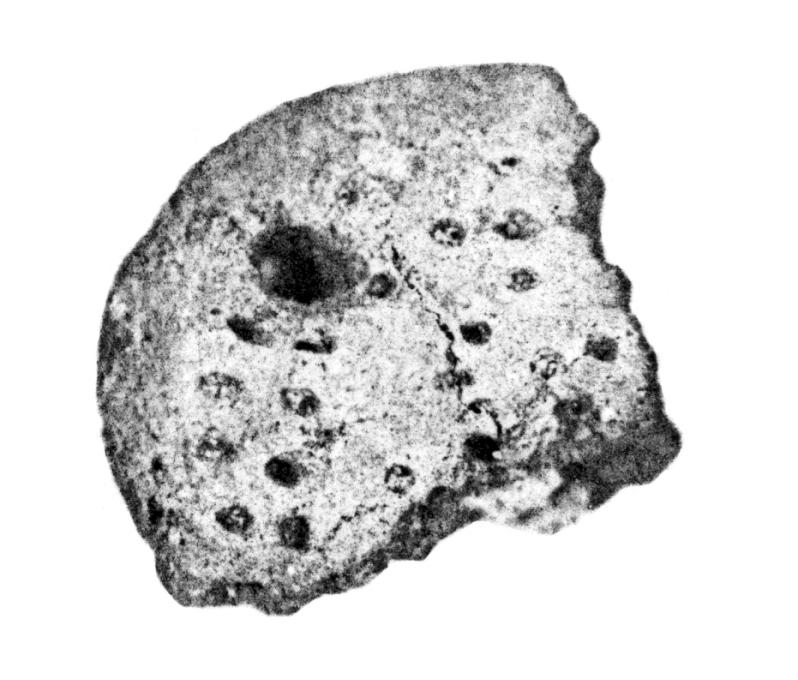

17 F3071 F4252 F3254 Fig. 21. Fyndteckningar på olika typer av kärlprofiler. Motstående sida: F1396+F3996 exempel på ett rundat kärl med inåtböjd mynning med intryckta streck på mynningskanten. F3837 exempel på intryckt, rak mynningskant. F3182 exempel på ett rundat kärl med utåtsvängd mynning och skarp S-formad profil. Ovan: F3071 exempel på ett kärl med mjukt svängd, S-formad profil och tillplattad, utåtsvängd mynningskant. F4252 exempel på ett rakväggat kärl med eroderad yta. F3254 exempel på skärvor från ett fat. Skala 1:1.Teckning: Anna Bergman. Fig. 22. F3025, amulettliknande föremål. Skala 1:1. En senneolitisk boplats vid Gröndal 103

18 104 En senneolitisk boplats vid Gröndal Fig. 23. Ett urval av de påträffade yxorna, överst F4021, till vänster F1454 och F1269, till höger F1166 och F1261 samt underst i bild F1885. Foto: Louise Evanni.

19 Fig. 24. Tolkningsplan över möjlig huslämning, från delområde III. Skala 1:100. En senneolitisk boplats vid Gröndal 105

20 A ) Brun moig sand 2) Gul moig sand A ) Grå moig sand med humus 3) Brun moig sand A ) Grå moig sand 2) Brun moig sand 0 1 m Fig. 25. Profiler över stolphålen A13663, A13673 och A Skala 1: En senneolitisk boplats vid Gröndal

21 Fig. 26. Långprofil genom delområde IV. Skala 1:40. (Figuren fortsätter på nästa sida) 1. Mörkbrun, siltig sand med torvinslag 2. Brungul flammig, siltig sand 3. Gul, siltig sand 4. Brun siltig sand med småsten 5. Flammig, siltig sand med sotinslag 6. Grå lera 7. Tvärsnitt genom A Gulbrun morän 9. Mörkbrun mylla och sand 10.Gult morängrus En senneolitisk boplats vid Gröndal 107

22 1. Mörkbrun, siltig sand med torvinslag 2. Brungul flammig, siltig sand 3. Gul, siltig sand 4. Brun siltig sand med småsten 5. Flammig, siltig sand med sotinslag 6. Grå lera 7. Tvärsnitt genom A Gulbrun morän 9. Mörkbrun mylla och sand 10.Gult morängrus 108 En senneolitisk boplats vid Gröndal Fig. 26. Långprofil genom delområde IV. Skala 1:40.

23 Fig. 27. Plan över A56514; kulturlager med möjlig huslämning inom delområde IV. Skala 1:50. En senneolitisk boplats vid Gröndal 109

24 A56514 A ) Moig mörk sand 2) Sand med enstaka småsten A ) Moig mörk sand med enstaka kolfragment 2) Sand med enstaka småsten A ) Mörk moig sand med enstaka skärvsten 2) Sand med enstaka småsten A ) Mörk moig sand, något sotig, med enstaka skärvsten 2) Sand 3) Siltigt grus A ) Mörk moig sand 2) Sand A ) Mörk moig sand med enstaka kolfragment 2) Sand A ) Mörk moig sand 2) Sand 0 1 m Fig. 28. Profiler över stolphålen A56300, A56351, A56362, A56412, A56433, A56442 samt A Skala 1: En senneolitisk boplats vid Gröndal

25 Fig. 29. Tolkningsplan över A6, möjligt grophus eller nedsänkt golv i ett större hus inom delområde V. Skala 1:50. En senneolitisk boplats vid Gröndal 111

26 A Mörkgrå sand med enstaka sotstrimmor 2. Brungrå sand 3. Steril sand A Mörkgrå sand med inslag av sot 2. Grå sand 3. Steril sand A Mörkgrå sotig sand med inslag av bränd lera och enstaka skärvstenar 2. Brungrå sand 3. Steril sand A14280+A Gråbrun sand 2. Steril sand A Gråsvart sand med stänk och klumpar av bränd lera, enstaka mindre skärvstenar 2. Mörkgrå sand med sotinslag 3. Steril sand A Brungrå sand med vaga sotstrimmor, enstaka skärvstenar samt inslag av bränd lera 2. Vagt gråstrimmig sand 3. Steril sand A A Mörkgrå sand med enstaka skärvstenar samt inslag av bränd lera 2. Brun, något lerblandad sand samt enstaka skärvstenar 3. Brun, svagt kulturpåverkad sand, något gråstrimmig 4. Brungrå, strimmig sand 0 1 m Fig. 30. Profiler över anläggningarna A13865, A13883, A13900, A14437, A14280+A14385, A54465 samt A54485+A54708, skala 1: En senneolitisk boplats vid Gröndal

27 C:\ProgramFiles\oxcal3\Intcal98.14c OxCal v3.0dcubr:4sd:12prob[chron] Ua ±80BP Ua ±80BP Ua ±75BP Ua ±80BP Ua ±80BP Ua ±70BP Ua ±70BP Ua ±70BP Ua ±70BP Ua ±70BP Ua ±75BP Ua ±60BP Ua ±55BP Ua ±55BP Ua ±85BP Ua ±70BP GrN ±25BP GrN ±25BP Ua ±60BP GrN ±20BP GrN ±20BP Ua ±60BP Ua ±65BP Ua ±65BP 4000BC 3000BC 2000BC 1000BC BC/AD 1000AD 2000AD Kalenderår Fig. 31. Diagram över kalibrerade 14 C-dateringar. Ett och två sigma. En senneolitisk boplats vid Gröndal 113

28 Figurförteckning 1. UtdragurTopografiska kartans blad 11ISVmed undersökningsområdets läge markerat. Skala 1: Utdrag ur Ekonomiska kartans blad 11I 3e med undersökningsområdet, boplatsen vid Gröndal, RAÄ 199 och RAÄ 241, markerat. Skala 1: Flygfoto över undersökningslokalen under pågående arbete. Foto:Tommy Säfström Plan över undersökningsområdet med delområden markerade, skala 1: Plan över delområde Imed undersökta rutor markerade samtdegeologiska förhållandena, skala 1: Plan över delområde II med undersökta rutor markerade samtdegeologiska förhållandena, skala 1: Plan över delområde III med undersökta rutor markerade samtdegeologiska förhållandena, skala 1: Plan över delområde IV med undersökta rutor markerade samtdegeologiska förhållandena, skala 1: Plan över delområde Vmed undersökta rutor markerade samt degeologiska förhållandena, skala 1: Fyndteckning av F1044, retuscherat avslag, F3177, pilspets med urnupen bas samt F4239, bipolärt avslag(tecknat av Alicja Grenberger) Fyndteckningar av olika typer av magrad keramik, F4607 (rödmagrat gods) samt F1874 (kvartsmagrat gods med snedställda streckpåmynningen) Fyndteckning av F873, rabbig keramik (tecknat av Anna Bergman) Fyndteckningar på olika typer av tvärsnoddsornerad keramik. F3041 exempel på tvärsnoddsdekor med tre parallella vinkelband samt F732 exempel på vinkelband på mynningens insida (t h) och horisontella tvärsnoddslinjer på halsen, tv(tecknat av Anna Bergman) Fyndteckningar på olika typeravlinjedekor. F4518 exempel på parallella linjer, F3142 exempel på linjedekor i vinkelband samt F3937 exempel på linjedelor av korta, tvärställda streck mellan två horisontella linjer (tecknat av Anna Bergman) Fyndteckningar på olika typer av intryck/stämpeldekor. F4677 exempel på kamtandsliknande intryck påmynning och grunda ovaler i rader på halsen, F4869 exempel på grunda, runda intryck påskuldra och buk samt F3376 exempel på kantiga intryckpåbuken.(tecknat av Anna Bergman) Fyndteckningar på olika typer av vulstdekor. F3139 exempel på pålagdvulst strax under mynningen, F1740 ytterligare exempel på pålagdvulst under mynningskanten samt F4313 exempel på vulst som ejgått att avgöra om den är pålagdellerej(tecknat av Anna Bergman) Fyndteckningar på kombinationer av flera dekortyper. F3781 exempel på svampliknande intryck stämplat på mynningskanten och insidan kombinerat med horisontell tvärsnodd på halsen. F4115 exempel på nagelintryvck på insidan av mynningen, tvärsnoddsdekor i streck påmynningskanten och tvärsnoddsdekor horisontellt på halsen. F4725 och F3394 exempel på intyck tillsammans med linjedekor. Skala 1:1. Teckning: Anna Bergman En senneolitisk boplats vid Gröndal

29 18. Exempel på olika typer av mynningsutseende:a tillplattad,b intyckt,c rundad och D avsmalnande. Exempel på olika typer av kärlformer: 1 rak,2 inåtböjd och 3 utåtböjd.teckning: Anna Bergman Exempel på olika typer av förtjockade mynningar (F3055, F1484 och F2494). Teckning: Anna Bergman Fyndteckningar på olika typer av bottenutseende. F4790 exempel på rak botten, F3823 exempel på utåtböjd bottenprofil.teckning: Anna Bergman Fyndteckningar på olika typer av kärlprofiler.motstående sida: F1396+F3996 exempel på ett rundat kärl med inåtböjd mynningmed intryckta streckpåmynningskanten. F3837 exempelpåintryckt, rak mynningskant. F3182 exempel på ett rundat kärl med utåtsvängd mynning och skarp S-formad profil. Ovan: F3071 exempel på ett kärl med mjukt svängd,s-formad profil och tillplattad,utåtsvängd mynningskant. F4252 exempel på ett rakväggat kärl med eroderad yta. F3254 exempel på skärvor från ett fat.skala 1:1.Teckning: Anna Bergman F3025, amulettliknande föremål Ett urval av de påträffade yxorna, överst F4021, till vänster F1454 och F1269, till höger F1166 och F1261 samt underst i bild F1885. Foto: Louise Evanni Tolkningsplan över möjlig huslämning, från delområde III. Skala 1: Profiler över stolphålen A13663, A13673 och A Skala 1: Långprofil genom delområde IV. Skala 1: Plan över A56514; kulturlager med möjlig huslämning inom delområde IV. Skala 1: Profiler över stolphålen A56300, A56351, A56362, A56412, A56433, A56442 samt A Skala 1: Tolkningsplan över A6, möjligt grophus eller nedsänkt golv i ett större hus inom delområde V. Skala 1: Profiler över anläggningarna A13865, A13883, A13900, A14437, A14280+A14385, A54465 samt A54485+A Skala 1: Diagram över kalibrerade 14 C-dateringar. Ett och två sigma En senneolitisk boplats vid Gröndal 115
