Åker Äng Skog Bygräns Hägnad Väg Vattendrag Markslagsgräns, åker äng Markslagsgräns, äng skog Bebyggelse Gård, torp

Transkript

1 Fig. 1. Undersökningsområdet i Frotorp markerat på utdrag ur Topografiska kartans blad 9E Askersund NO. Skala 1: Fig. 1 är godkänd ur sekretessynpunkt för spridning. Lantmäteriverket (LMV dnr /651). RAÄ 220 Fig. 2. Undersökningsområdet markerat på utdrag ur Ekonomiska kartans blad 9E 9j Viby. Skala 1: Fig. 2 är godkänd ur sekretessynpunkt för spridning. Lantmäteriverket (LMV dnr /651). 76 Bönderna i Frotorp spår av aktiviteter från trattbägartid och bronsålder äldre järnålder

2 T Åker Äng Skog Bygräns Hägnad Väg Vattendrag Markslagsgräns, åker äng Markslagsgräns, äng skog Bebyggelse Gård, torp Torp Fig. 3. Historiskt kartöverlägg över Frotorps ägor år 1796 samt delar av de intilliggande ägorna. Undersökningsområdet är markerat med grått. Skala 1: Kartöverlägg av Åsa Elmesiöö. Fig. 5. Långschaktet A4644:1. Fotot taget uppifrån drumlinen mot väster. I schaktkanten kan man se kolluviet som den mörka horisonten i sluttningens nedre del. Foto: Maria Broberg (U3061:78). Bönderna i Frotorp spår av aktiviteter från trattbägartid och bronsålder äldre järnålder 77

3 0 50 m Fig. 4. Översiktlig schaktplan. Av planen framgår undersökningens olika delar, läget för drumlinen, lokalvägen och samtliga inmätta anläggningar och diken. Skala 1: Bönderna i Frotorp spår av aktiviteter från trattbägartid och bronsålder äldre järnålder

4 0 20 m Fig. 6. Plan över stenåldersområdet med samtliga inmätta anläggningar. Anlägggningar som närmare disskuteras i texten har markerats med respektive anläggningsnummer. Skala 1:500. Bönderna i Frotorp spår av aktiviteter från trattbägartid och bronsålder äldre järnålder 79

5 Fig. 8. Den centrala delen av stenåldersområdet med kulturlagret A11712 markerat. Skala 1: m Fig. 7. Översikt efter avbaning av områdets västra del. Foto från öster av Britta Rosborg (U3061:5). Fig. 9. Åsa Gillberg och Magnus Behrencreutz utför inmätningar av prover väster om drumlinen. Foto från norr av Tomas Eriksson (U3061:49). 80 Bönderna i Frotorp spår av aktiviteter från trattbägartid och bronsålder äldre järnålder

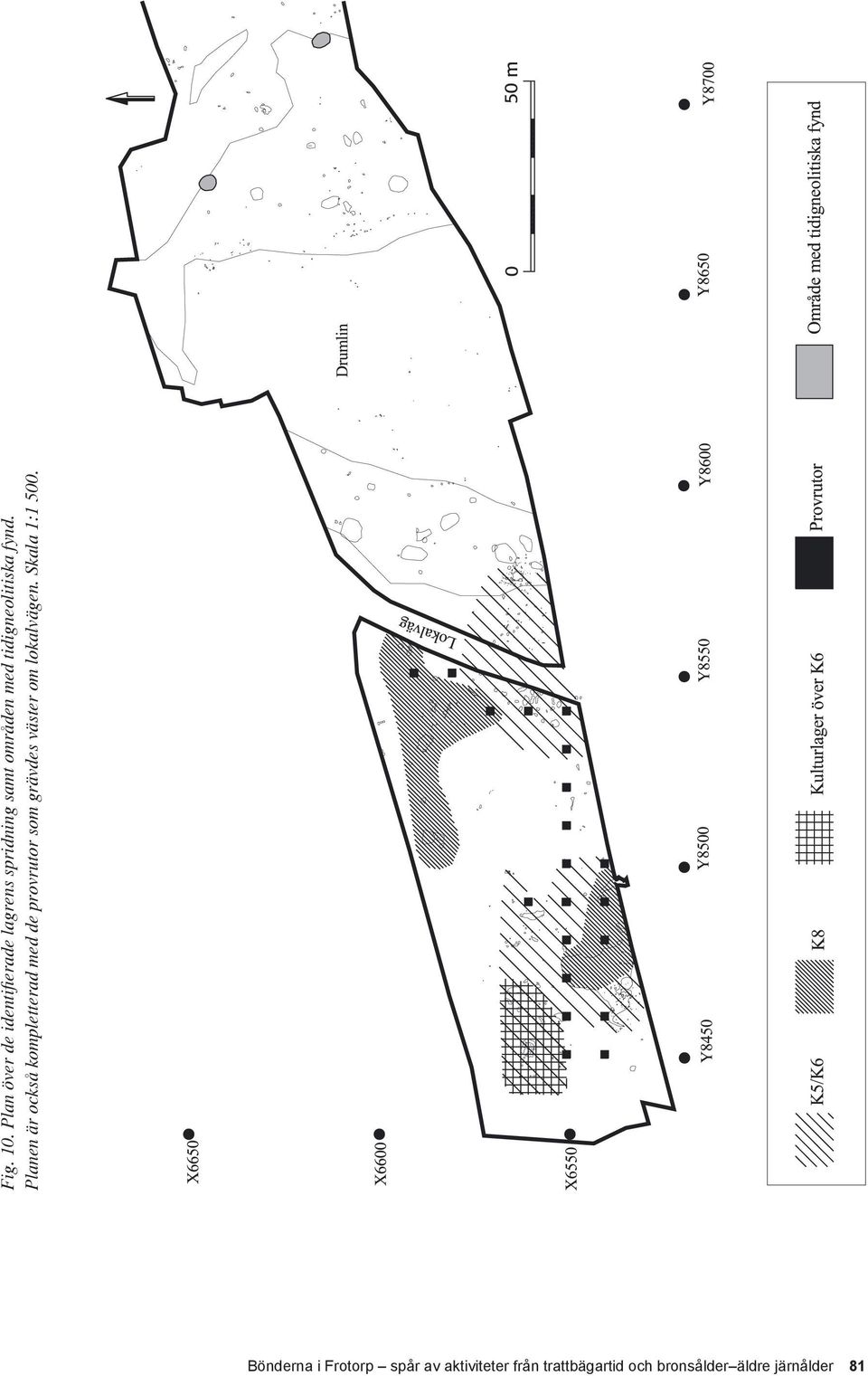

6 Fig. 10. Plan över de identifierade lagrens spridning samt områden med tidigneolitiska fynd. Planen är också kompletterad med de provrutor som grävdes väster om lokalvägen. Skala 1: m Bönderna i Frotorp spår av aktiviteter från trattbägartid och bronsålder äldre järnålder 81

7 Fig. 11. Plan över den västra delen av undersökningsområdet. Anläggningar knutna till den tidigneolitiska aktiviteten i området fanns i huvudsak i väster. Anläggningar knutna till bronsålder och anläggningar med osäker datering fanns i anslutning till lokalvägen. Dessa ytor har rastrerats. Skala 1: m Fig. 12. Exempel på stolphål från stenåldersområdet. A4349, A9910, A10330, A11067, A12078 samt A12358 i profil. A12358 daterades på träkol till BC och var en av få daterade anläggningen på stenåldersområdet som var yngre än trattbägarfasen. Anläggningen har också skurit en då befintlig härd A Skala 1: Bönderna i Frotorp spår av aktiviteter från trattbägartid och bronsålder äldre järnålder

8 Fig. 14. Tvärsnitt genom kulturlagret A11712 i nordsydlig riktning. Den södra delen, A11820, upptas av den cirkelformade struktur som tolkats som ett golvlager. I ett avsnitt av profilen, under härden A9819 mellan X6540 och X6542, är stratigrafin under kulturlagret (K6) fastställd. Skala 1:40. Fig. 13. Exempel på några störhål från stenåldersområdet. A10547 och A11606 samt A9282 i profil. Träkol i A9282 är daterat till BC. Skala 1:40. Fig. 16. Exempel på vad som betecknats som en kulturlagerrest, A6819 i profil. En svacka i markytan där kulturlager bevarats. I det här fallet med fynd av flinta, keramik samt sot och kollinser. Fynden, keramiken spridd i hela lagret och flintan i en koncentration i anläggningens södra del, antyder att svackan är betingad av någon aktivitet på platsen. En analys av ett kolprov i anslutning till flintkoncentrationen angav en datering till BC. Skala 1:40. Fig. 15. Exempel på härdar från stenåldersområdet, A5831 och A5719 i plan och profil. Träkol ur A5831 är daterat till BC. Skala 1:40. Bönderna i Frotorp spår av aktiviteter från trattbägartid och bronsålder äldre järnålder 83

9 84 Bönderna i Frotorp spår av aktiviteter från trattbägartid och bronsålder äldre järnålder Fig. 17. A4400. Anläggningen har dokumenterats i tre profiler, A4400:1, A4400:2 och A4400:3. Profilernas relativa läge är angivet på planskissen. A4400 har utnyttjats som en referensyta för flera naturvetenskapliga analyser, 14 C, makrofossil, och kvartärgeologisk. A4400:2 är den djupprofil som gjordes för den kvartärgeologiska analysen. Position och typ av prov (analyserat) är markerade på profilerna A4400:1 och A4400:3. I några fall har kolprover frampreparerats ur jordprover för makrofossilanalys. Skala 1:40.

10 Fig. 18. Plan och profiler över den U-formade ränna som tolkats som resterna av en hyddkonstruktion samt de anläggningar som knutits till denna. Plan skala 1:60, profiler skala 1: m Bönderna i Frotorp spår av aktiviteter från trattbägartid och bronsålder äldre järnålder 85

11 Fig. 19. A5668 i profil. Profilritningen är kompletterad med den djupprofil som gjordes för den kvartärgeologiska analysen. Skala 1: m Fig. 20. Plan över den mest anläggningstäta delen av den tidigneolitiska boplatsen. Den anläggningar och kulturlager som omnämns i texten har markerats med respektive anläggningsnummer. Skala 1: Bönderna i Frotorp spår av aktiviteter från trattbägartid och bronsålder äldre järnålder

12 0 10 m Fig. 21. Plan över kulturlagret A11712 och de rutor som grävdes i detta. Skala 1:250. Fig. 22. Kulturlagret A11712 i samband med rutgrävningen. Foto av Britta Rosborg (U3061:6). Bönderna i Frotorp spår av aktiviteter från trattbägartid och bronsålder äldre järnålder 87

13 Fig. 23. Plan över den tidigneolitiska keramikens spridning (mängd) inom undersökningsområdet. Skala 1: m Fig. 24. Exempel på olika dekorer (F19, F76, F89, F95, F728, F864) Teckning: Thomas Eriksson. Skala 1:1. 88 Bönderna i Frotorp spår av aktiviteter från trattbägartid och bronsålder äldre järnålder

14 Fig. 25. Det förmodade bottenfragmentet F1069. Teckning: Thomas Eriksson. Skala 1:1. Fig. 26. Olika typer av tidigneolitiska kärl. Exempel på trattbägare, lerskivor, hankkärl samt skål. (Ur: Nielsen, P.O De første bønder.) Publicerad med tillstånd från författaren. Bönderna i Frotorp spår av aktiviteter från trattbägartid och bronsålder äldre järnålder 89

15 Fig. 27. Del av hank F380. Teckning Thomas Eriksson. Skala 1:1. F380 F1152 Fig. 28. Exempel på skulderfragment, som är sammanfogat av flera delar (F53, F110, F1152). Dessutom syns det odekorerade mynningsfragmentet F56. Teckning Thomas Eriksson. Skala 1:1. 90 Bönderna i Frotorp spår av aktiviteter från trattbägartid och bronsålder äldre järnålder

16 Fig. 29. Exempel på lerskivefragment. Vid varje fragment har angivits respektive fyndnummer samt variant. A (F26), B (F968), C (F130). Teckning Thomas Eriksson. Skala 1:1. Fig. 30. Diagram med dekortyper från olika lokaler. Ur: Från Bergslag och bondebygd Årsbok för Örebro läns hembygdsförbund och Stiftelsen Örebro läns museum. Bönderna i Frotorp spår av aktiviteter från trattbägartid och bronsålder äldre järnålder 91

17 0 50 m Fig. 31. Spridning av flinta inom hela undersökningsområdet. Förekomst ej vikt. Skala 1: Bönderna i Frotorp spår av aktiviteter från trattbägartid och bronsålder äldre järnålder

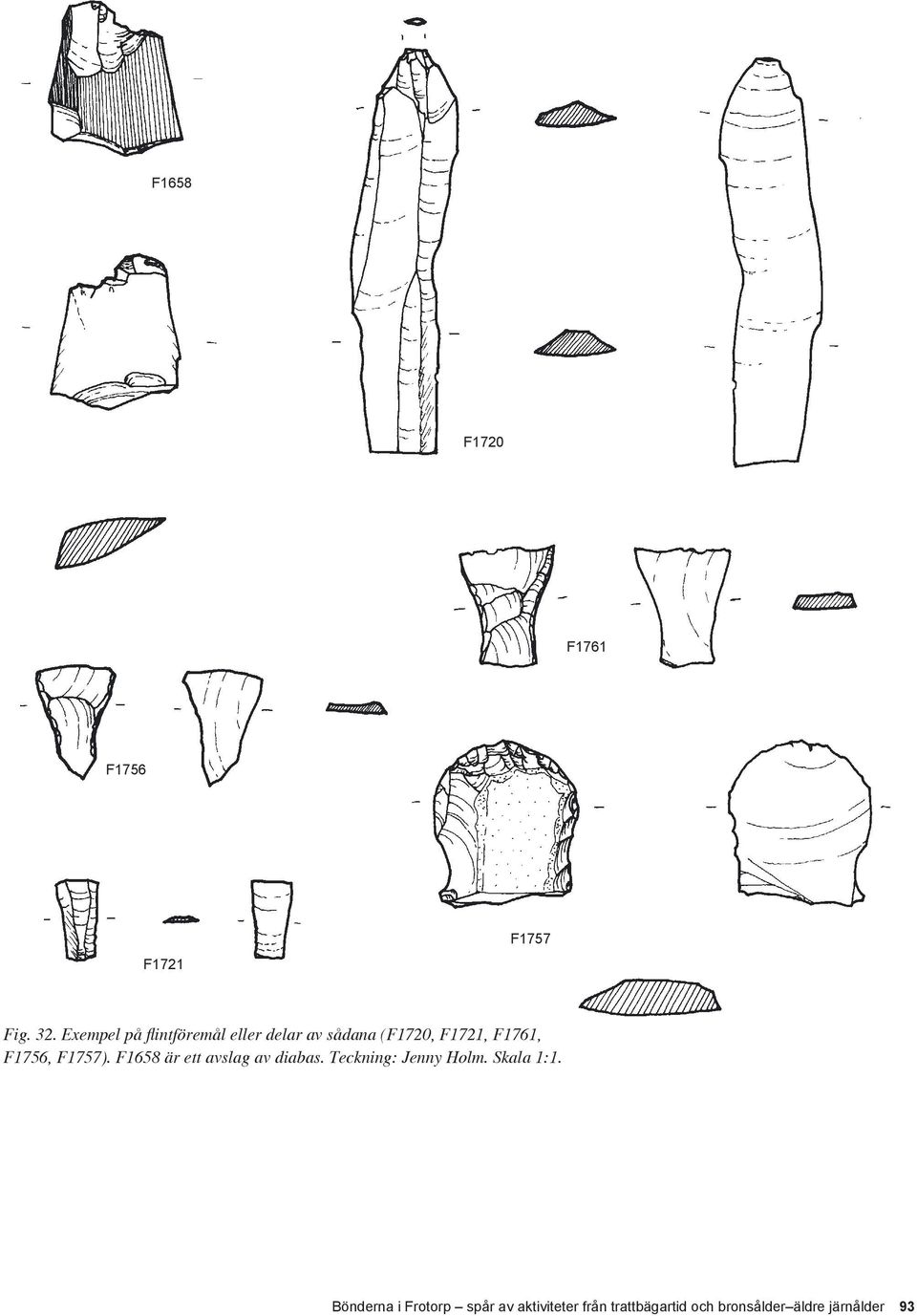

18 F1658 F1720 F1761 F1756 F1721 F1757 Fig. 32. Exempel på flintföremål eller delar av sådana (F1720, F1721, F1761, F1756, F1757). F1658 är ett avslag av diabas. Teckning: Jenny Holm. Skala 1:1. Bönderna i Frotorp spår av aktiviteter från trattbägartid och bronsålder äldre järnålder 93

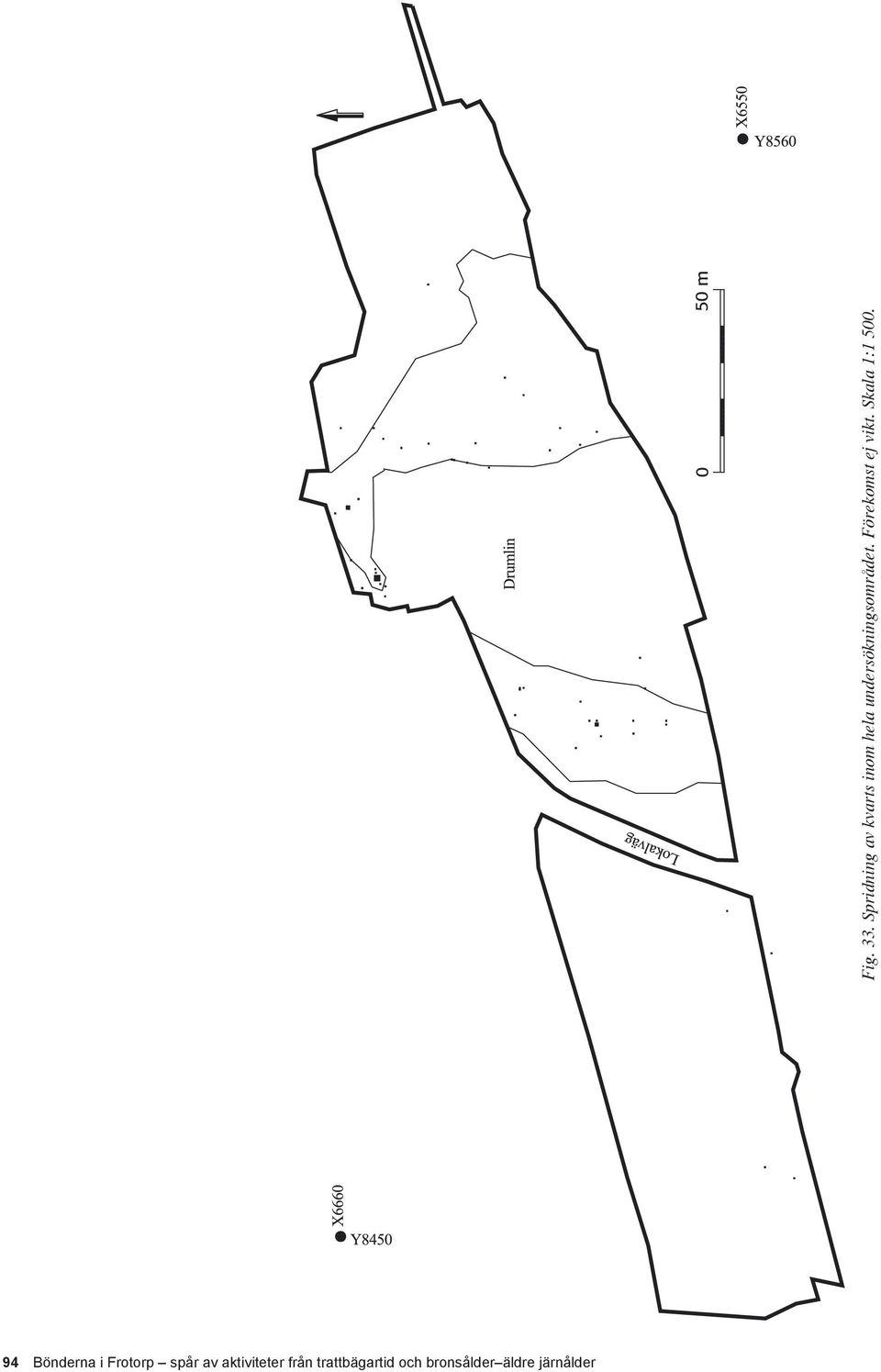

19 0 50 m Fig. 33. Spridning av kvarts inom hela undersökningsområdet. Förekomst ej vikt. Skala 1: Bönderna i Frotorp spår av aktiviteter från trattbägartid och bronsålder äldre järnålder

20 0 50 m Fig. 34. Spridning av kvartsit inom hela undersökningsområdet. Förekomst ej vikt. Skala 1: Bönderna i Frotorp spår av aktiviteter från trattbägartid och bronsålder äldre järnålder 95

21 Fig. 35. Sammanfattande pollendiagram samt summa kolpartiklar och organiskt kol i den analyserade lagerföljden från Vibysjön. Notera den markanta ökningen av kulturväxter (cultivated plants, weeds, ruderal plants, pasture/meadow plants) och träkolspartiklar (charcoal particles) i zon VI-4 (Ur Karlsson & Risberg 1997:fig 19). Fig. 36. Översikt efter avbaning av kulturlager väster om drumlinen. Foto från nordväst av Tomas Eriksson (U3061:3). 96 Bönderna i Frotorp spår av aktiviteter från trattbägartid och bronsålder äldre järnålder

22 0 5 m Fig. 37. Plan över bronsåldersområdet med samtliga inmätta anläggningar. Anlägggningar som närmare diskuteras i texten har markerats med respektive anläggningsnummer. Skala 1:200. Fig. 38. Två av härdarna från härdområdet, A4932 och A3987, i profil. Det framgår att anläggningarna har väsentligt skilda karaktärer. A4932 kan närmast ses som en härdgrop och A3987 verkar vara en nästan utplånad och översandad härd som överlagrats av yngre anläggningar (bl.a. A3979). Kolprover i anläggningarna har daterats till äldre och mellersta bronsålder. Skala 1:40. Bönderna i Frotorp spår av aktiviteter från trattbägartid och bronsålder äldre järnålder 97

23 0 50 m Fig. 39. Plan över odlingsområdet med samtliga inmätta anläggningar. Skala 1: Bönderna i Frotorp spår av aktiviteter från trattbägartid och bronsålder äldre järnålder

24 0 50 m Fig. 40. Plan över odlingsområdet med samtliga provrutor markerade. Skala 1: Bönderna i Frotorp spår av aktiviteter från trattbägartid och bronsålder äldre järnålder 99

25 Fig. 41. Plan över odlingsområdet med de bevarade odlingslagren markerade samt de långprofiler som drogs genom dessa. Till de långprofiler som omnämns i texten har angivits respektive profilnummer. Skala 1: m 100 Bönderna i Frotorp spår av aktiviteter från trattbägartid och bronsålder äldre järnålder

26 Fig. 42. A4689 var beteckningen på odlingslagret på drumlinens västra sida. Figuren visar de två djupprofiler, A4689:3 och A4689:4, intill den södra schaktkanten som gjordes i odlingslagret för den geostratigrafiska analysen. De olika kulturlagerkaraktärerna som fastställts inom odlingsområdet, K1 K6, framgick tydligt i profilerna. Skala 1:40. Fig. 44. Översiktsbild över drumlinens västra sida där odlingslagret, A4689, tydligt syns. Den mörkare ytan i bildens förgrund utgör kulturlagret, A11712, på den centrala boplatsdelen inom stenåldersområdet. Foto av Thomas Eriksson (U3061:2). Fig. 43. Profil A4689:3. Av fotot framgår odlingslagrets mäktighet samt de olika kulturlagerkaraktärerna. Foto av Dan Fagerlund. Bönderna i Frotorp spår av aktiviteter från trattbägartid och bronsålder äldre järnålder 101

27 Fig. 47. Stenlager i provruta X6580 Y8592. Foto av Magnus Behrencreutz (U3061:8). Fig. 48. Stenrad på drumlinens västra sluttning. Stenarna har tolkats som en terrasskant till en av parcellerna. Foto av Dan Fagerlund (U3061:59). 102 Bönderna i Frotorp spår av aktiviteter från trattbägartid och bronsålder äldre järnålder

28 Fig. 45. Den södra, A4689:1, av de två långprofiler som grävdes i odlingslagret på drumlinens västra sida. Positionen för de prover som analyserats för markkemisk- och makrofossil analys finns angiven på ritningen (stapel 1 3). Skala 1:50. Bönderna i Frotorp spår av aktiviteter från trattbägartid och bronsålder äldre järnålder 103

29 Fig. 46. Den norra, A4689:2, av de två långprofiler som grävdes i odlingslagret på drumlinens västra sida. Skala 1: Bönderna i Frotorp spår av aktiviteter från trattbägartid och bronsålder äldre järnålder

30 (Nedan) Fig. 50. Exempel på stolphål inom odlingsområdet, A8608, A9993, A8735 samt A8704 i profil. A8608 och A9993 påträffades under odlingslagret i den sydvästra delen och A8735 och A8704 på den övre delen av drumlinens östra sluttning. Skala 1:40. Fig. 49. Långprofil, A4644:1, i odlingslagret på drumlinens östra sida. Skala 1:50. Bönderna i Frotorp spår av aktiviteter från trattbägartid och bronsålder äldre järnålder 105
