1 1 Schneider Electric 0

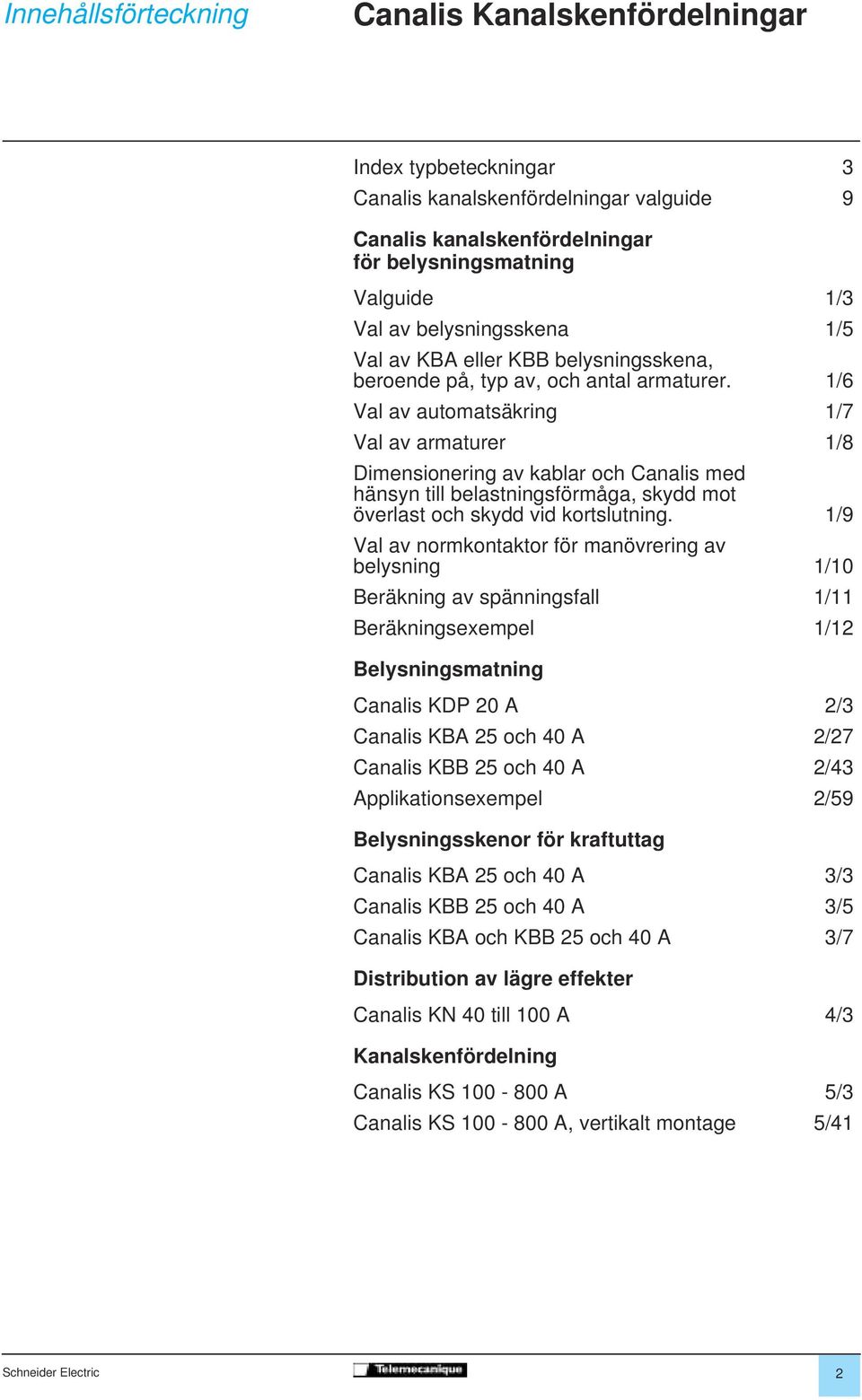

2 Innehållsförteckning Canalis Kanalskenfördelningar Index typbeteckningar 3 Canalis kanalskenfördelningar valguide 9 Canalis kanalskenfördelningar för belysningsmatning Valguide 1/3 Val av belysningsskena 1/5 Val av KBA eller KBB belysningsskena, beroende på, typ av, och antal armaturer. 1/6 Val av automatsäkring 1/7 Val av armaturer 1/8 Dimensionering av kablar och Canalis med hänsyn till belastningsförmåga, skydd mot överlast och skydd vid kortslutning. 1/9 Val av normkontaktor för manövrering av belysning 1/10 Beräkning av spänningsfall 1/11 Beräkningsexempel 1/12 Belysningsmatning Canalis KDP 20 A 2/3 Canalis KBA 25 och 40 A 2/27 Canalis KBB 25 och 40 A 2/43 Applikationsexempel 2/59 Belysningsskenor för kraftuttag Canalis KBA 25 och 40 A 3/3 Canalis KBB 25 och 40 A 3/5 Canalis KBA och KBB 25 och 40 A 3/7 Distribution av lägre effekter Canalis KN 40 till 100 A 4/3 Kanalskenfördelning Canalis KS A 5/3 Canalis KS A, vertikalt montage 5/41 Schneider Electric 2

3 Index typbeteckningar KBA KBA-25AA4 Ändinmatning + ändavslutning 2/38 KBA-25EA203 Skenelement 25 A 2/38 KBA-25EA402 Skenelement 25 A 2/38 KBA-25EA403 Skenelement 25 A 2/38 KBA-25EB203 Skenelement 25 A 2/38 KBA-25EB403 Skenelement 25 A 2/38 KBA-40AA4 Ändinmatning + ändavslutning 2/38 KBA-40EA203 Skenelement 40 A 2/38 KBA-40EA403 Skenelement 40 A 2/38 KBA-40EF400 Flexibel längd 40 A 2/38 KBA-40EF402 Flexibel längd 40 A 2/38 KBA-40EL202 Skenelement 25 and 40 A 2/38 KBA-40EL402 Skenelement 25 och 40 A 2/38 KBA-40EV002 Tom kapsling 2/38, 2/54, 3/14 KBA-40SL4 Ändinmatning + ändavslutning 2/38 KBA-40ZSU Universalfäste med vajer 2/38 KBA-40ZU Universalfäste 2/38 KBB KBB-25EA403 Skenelement 25 A 2/54, 3/14 KBB-25EA443 Skenelement 25 A 2/54, 3/14 KBB-40AA44 Inmatningslåda 2/54, 3/14 KBB-40EA402 Skenelement 25 A 2/54, 3/14 KBB-40EA402 Skenelement 40 A 2/54, 3/14 KBB-40EA403 Skenelement 40 A 2/54, 3/14 KBB-40EA442 Skenelement 25 A 2/54, 3/14 KBB-40EA442 Skenelement 40 A 2/54, 3/14 KBB-40EA443 Skenelement 40 A 2/54, 3/14 KBB-40EF440 Flexibelt element 2/54, 3/14 KBB-40EF442 Flexibelt element 2/54, 3/14 KBB-40SL44T Inmatningslåda option T 2/54, 3/14 KBB-40YA44 Skarvblock 2/54, 3/14 KBB-40ZC Grissvanskrok 2/38, 2/54, 3/14 KBB-40ZC5 Öppen ögla för armatur 2/38, 2/54 KBB-40ZC6 Ring för armatur 2/38, 2/54 KBB-40ZGU Kabelfäste 2/38, 2/54 KBB-40ZMP Distans 2/54, 3/14 KBB-40ZS Klipptång 2/38, 2/54 KBB-40ZSU Universalfäste med vajer 2/54 KBB-40ZU Universalfäste 2/54, 3/14 KBC KBC-10CB20 KBC-10CC211 KBC-10CC21Z KBC-10CC21Z KBC-10CS101 KBC-10CS201 Stickproppar 10 A, 2P+PE, utan kabel med fasval 2/23, 2/39, 2/55 10A, 2P+PE, med kabel H05-VVF 3 x 1.5 mm2 och fasval 2/23, 2/39, 2/55 Stickproppar 10 A, 2-pol + PE med kabel H05-VVF 3 X 1.5 mm2 och fasval 2/39, 2/55 Stickproppar 10A, 2P+PE, med kabel H05-VVF 3 x 1.5 mm2 och fasval 2/23 Stickproppar 10 A, 2-pol + PE med kabel H05-VVF 3 x 1.5 mm2 utan fasval 2/23, 2/39, 2/55 Stickproppar 10A, 2P+PE med kabel H05-VVF3+1,5mm2 utan fasval 2/23, 2/39, 2/55 KBC-10CS301 KBC-10DA20 KBC-10DA21Z KBC-10MT20 KBC-10MT21Z KBC-10SA20 KBC-10SA21Z KBC-10VV20 Stickproppar 10A, 2P+PE med kabel H05-VVF3+1,5mm2 utan fasval 2/23, 2/39, 2/55 Stickproppar 10 A för belysningsstyrning utan kabel 2/23 Stickproppar 10 A för belysningsstyrning med kabel H05-VVF, 3 x1,5mm2 och fasval + hylskontakt GST18i3 2/23 Stickproppar 10 A för belysningsstyrning utan kabel 2/23 Stickproppar 10 A för belysningsstyrning med kabel H05-VVF, 3 x1,5mm2 och fasval + hylskontakt GST18i3 2/23 Stickproppar 10 A för belysningsstyrning utan kabel 2/23 Stickproppar 10 A för belysningsstyrning med kabel H05-VVF, 3 x1,5mm2 och fasval + hylskontakt GST18i3 2/23 Stickproppar 10 A för belysningsstyrning utan kabel 2/23 KBC-10VV21Z Stickproppar 10 A för belysningsstyrning med kabel H05-VVF, 3 x1,5mm2 och fasval + hylskontakt GST18i3 2/23 KBC-16AZ01 Kontaktdon 2/40, 2/54 KBC-16AZ1 KBC-16AZ2 KBC-16AZ3 Mekanisk spärr för uttagsöppning 2/24, 2/39, 2/55 Mekanisk spärr för uttagsöppning 2/24, 2/39, 2/55 Mekanisk spärr för uttagsöppning 2/24, 2/39, 2/55 KBC-16CB21 Stickproppar 16 A 1-fas, L + N + PE, med fasval 2/24, 2/40, 2/54 KBC-16CB40 Stickproppar 3-fas, 3L + N + PE 2/40, 2/54 KBC-16CF21 Stickproppar 16 A 1-fas, L + N + PE, med fasval 2/24, 2/40, 2/54 KBC-16CF40 Stickproppar 3-fas, 3L + N + PE 2/40, 2/54 KBC-16CP2 Stickproppar med uttag 2P + PE, 10/16 A 2/40, 2/54 KBC-16ZB Uttagstätning 2/24, 2/39, 2/55 KBC-16ZC Fästbygel 2/40, 2/54 KBZ KBZ-30VP01 Lås för förgreningsdon 2/20, 2/21 KBZ-31FC010 Sladdställ för KDP 2/20 KBZ-31FC030 Sladdställ för KDP 2/20 KBZ-31FC050 Sladdställ för KDP 2/20 KBZ-31FM020 Sladdställ för KDP 2/20 KBZ-31FM030 Sladdställ för KDP 2/20 KBZ-31FM040 Sladdställ för KDP 2/20 KBZ-31FM050 Sladdställ för KDP 2/20 KBZ-31FM070 Sladdställ för KDP 2/20 KBZ-31FM090 Sladdställ för KDP 2/20 KBZ-31MC010 Sladdställ för KDP 2/20 KBZ-32BA12 Förgreningsdon för KDP 2/20, 2/21 KBZ-32BA15 Förgreningsdon för KDP 2/20, 2/21 KBZ-32PFR2 Hylskontakt 2/20, 2/21 KBZ-32PMR2 Stickkontakt 2/20, 2/21 KDP KDP-20AA4 Inmatningslåda 2/20, 2/21 KDP-20EB2024 Skenelement 2/20 KDP-20EB2024X Halogenfritt skenelement 2/21 KDP-20EB2192 Skenelement 2/20 3 Schneider Electric

4 KDP-20EB2192X Halogenfritt skenelement 2/21 KDP-20EB4024 Skenelement 2/20 KDP-20EB4024X Halogenfritt skenelement 2/21 KDP-20EB4192 Skenelement 2/20 KDP-20EB4192X Halogenfritt skenelement 2/21 KDP-20EE2024 Skenelement 2/20 KDP-20EE2024X Halogenfritt skenelement 2/21 KDP-20EE2192 Skenelement 2/20 KDP-20EE2192X Halogenfritt skenelement 2/21 KDP-20EE4024 Skenelement 2/20 KDP-20EE4024X Halogenfritt skenelement 2/21 KDP-20EE4192 Skenelement 2/20 KDP-20EE4192X Halogenfritt skenelement 2/21 KDP-Z10 Klämma för I-balk 2/20, 2/21 KDP-Z10 Klämma för kabelränna 2/20, 2/21 KDP-Z11 Klämma för I-balk 2/20, 2/21 KDP-Z12 Klämma för I-balk 2/20, 2/21 KDP-Z13 Klämma för I-balk 2/20, 2/21 KDP-Z14 Klämma för nätränna 2/20, 2/21 KDP-Z20 Klämma för trä eller betong 2/20, 2/21 KDP-Z21 Klämma för trä eller betong 2/20, 2/21 KDP-Z30 Klipp- och avskalningsverktyg 2/20, 2/21 KDP-Z31 Ändskivor 2/20, 2/21 KNA KNA-01CD2 L + N + PE uttagsdon med fasval 4/17 KNA-01CP12D KNA-02CM54 KNA-02CM54A06SE KNA-02CM54A10SE KNA-02CM54A15SE KNA-02CM54A20SE L + N + PE uttagsdon med 2-vägs vägguttag (2P + PE) 10/16 A 4/17 Uttagsdon och uttagslådor för Uttagsdon och uttagslådor för Uttagsdon och uttagslådor för Uttagsdon och uttagslådor för Uttagsdon och uttagslådor för KNA-02CM54A25SE Uttagsdon och uttagslådor för KNA-02SD4 3L + N + PE uttagslåda med frånskiljare 4/17 KNA-03AZ10 Kodstift 4/19 KNA-03AZ20 Kodstift 4/19 KNA-03AZ30 Kodstift 4/19 KNA-03AZ40 Kodstift 4/19 KNA-03SM416 KNA-03SM42X7 KNA-03SM47 KNA-03SM47A10MSE KNA-03SM47A15MSE Uttagslåda med frånskiljare för Uttagslåda med frånskiljare för Uttagslåda med frånskiljare för Uttagslåda med frånskiljare för Uttagslåda med frånskiljare för KNA-03SM47A20MSE Uttagslåda med frånskiljare för KNA-03SM47A216SE 3L + N + PE uttagslåda med CEE-uttag 4/17 KNA-03SM47A25MSE Uttagslåda med frånskiljare för KNA-03SM47A32MSE Uttagslåda med frånskiljare för KNA-03SM47A32SE Uttagsdon och uttagslådor för KNA-03SM47A416SE 3L + N + PE uttagslåda med CEE-uttag 4/17 KNA-04EA430 Skenelement - 3L + N + PE 4/14 KNA-04ED430 Skenelement - 3L + N + PE 4/14 KNA-06AB4 Ändinmatning 4/14 KNA-06BT4 Mittinmatning 4/14 KNA-06EA430 Skenelement - 3L + N + PE 4/14 KNA-06ED420 Skenelement - 3L + N + PE 4/14 KNA-06ED430 Skenelement - 3L + N + PE 4/14 KNA-06EF4 Flexibla högkantselement 4/14 KNA-06LF4 Flexibla vinklar högkant 4/14 KNA-06YA4 Skarvblock 4/14 KNA-10AB4 Ändinmatning 4/14 KNA-10BT4 Mittinmatning 4/14 KNA-10EA430 Skenelement - 3L + N + PE 4/14 KNA-10ED420 Skenelement - 3L + N + PE 4/14 KNA-10ED430 Skenelement - 3L + N + PE 4/14 KNA-10EF4 Flexibla högkantselement 4/14 KNA-10LF4 Flexibla vinklar högkant 4/14 KNA-10YA4 Skarvblock 4/14 KNA-10ZA1 Universalfäste 4/14, 4/16 KNA-10ZA2 Väggfäste för högkantsmontage 4/14, 4/16 KNA-10ZG20 Uppfästningsdon för kabelränna 4/14, 4/16 KNE KNE-02YC13 Tätningssats för KNA och KNT-02CM54 4/22 KNE-03YC14 Tätningssats för KNA-02SD4 och KNA-03SX47 4/22 KNE-03YC15 Tätningssats för KNA-03SM47 4/22 KNE-03YC2X7 Tätningssats för KNA-03SM42X7 4/22 KNE-06EF4 Flexibelt högkantselement, damm och vattenskyddat 4/22 KNE-06LF4 Flexibel högkantsvinkel, damm och vattenskyddad 4/22 KNE-06YB1 Tätningstillbehör för inmatningslådor 4/22 KNE-10EF4 Flexibelt högkantselement, damm och vattenskyddat 4/22 KNE-10LF4 Flexibel högkantsvinkel, damm och vattenskyddad 4/22 KNE-10YA1 Skarvtätning 4/22 KNE-10YA2 Uttagstätning 4/22 KNE-10YB1 Tätningstillbehör för inmatningslådor 4/22 KNT KNT-03AZ01 Kontakt för styrkrets 4/19 KNT-03SM47AM22SE Uttagslåda för belysningsmatning 4/20 KNT-03SM47AM44SE Uttagslåda för belysningsmatning 4/20 KNT-04EA430 Skenelement - 3L + N + PE 4/16 KNT-04ED430 Skenelement - 3L + N + PE 4/16 KNT-06AB4 Ändinmatning 4/16 KNT-06BT4 Mittinmatning 4/16 KNT-06EA430 Skenelement - 3L + N + PE 4/16 KNT-06ED420 Skenelement - 3L + N + PE 4/16 KNT-06ED430 Skenelement - 3L + N + PE 4/16 KNT-06EF4 Flexibelt högkantselement 4/16 Schneider Electric 4

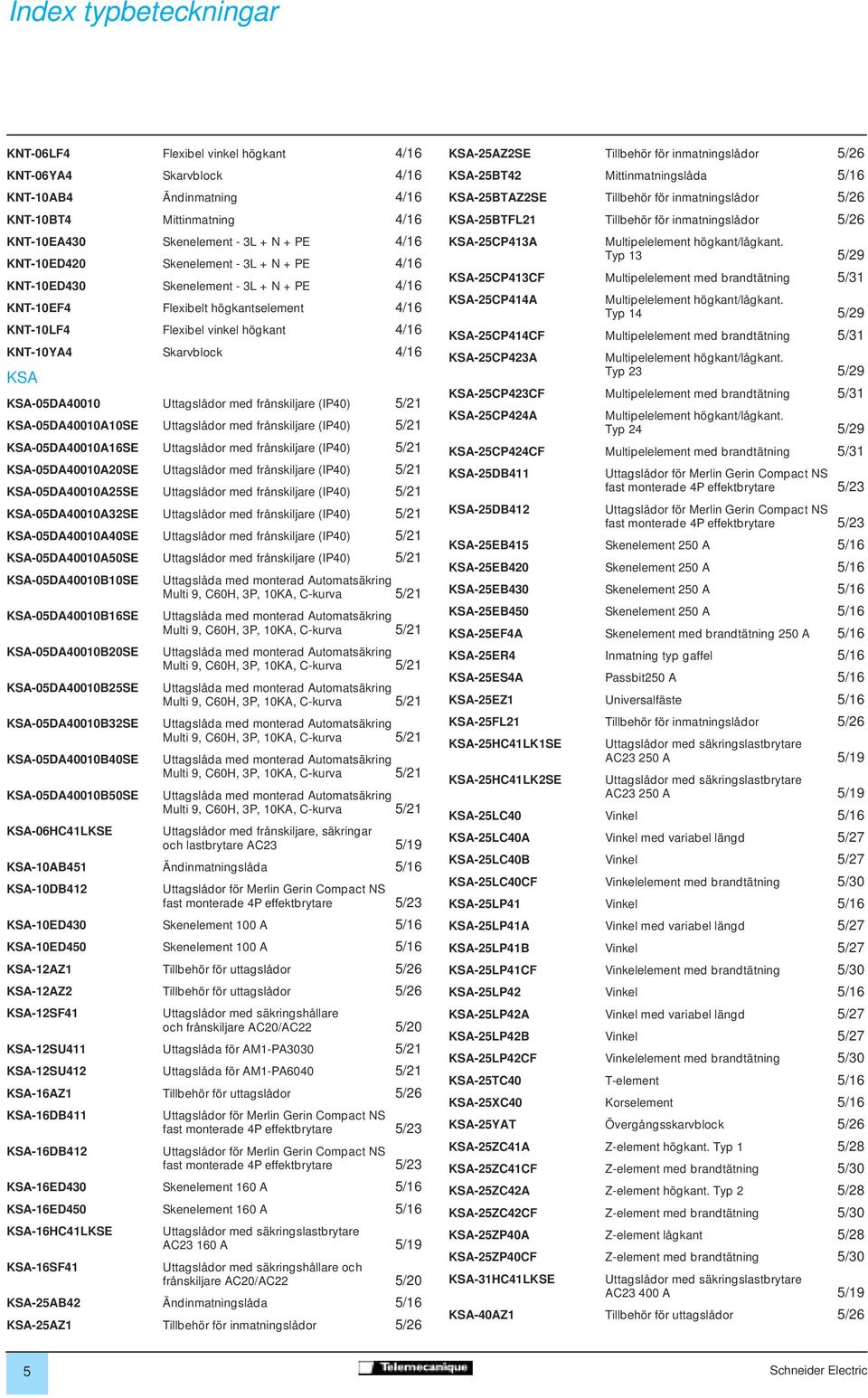

5 Index typbeteckningar KNT-06LF4 Flexibel vinkel högkant 4/16 KNT-06YA4 Skarvblock 4/16 KNT-10AB4 Ändinmatning 4/16 KNT-10BT4 Mittinmatning 4/16 KNT-10EA430 Skenelement - 3L + N + PE 4/16 KNT-10ED420 Skenelement - 3L + N + PE 4/16 KNT-10ED430 Skenelement - 3L + N + PE 4/16 KNT-10EF4 Flexibelt högkantselement 4/16 KNT-10LF4 Flexibel vinkel högkant 4/16 KNT-10YA4 Skarvblock 4/16 KSA KSA-05DA40010 Uttagslådor med frånskiljare (IP40) 5/21 KSA-05DA40010A10SE Uttagslådor med frånskiljare (IP40) 5/21 KSA-05DA40010A16SE Uttagslådor med frånskiljare (IP40) 5/21 KSA-05DA40010A20SE Uttagslådor med frånskiljare (IP40) 5/21 KSA-05DA40010A25SE Uttagslådor med frånskiljare (IP40) 5/21 KSA-05DA40010A32SE Uttagslådor med frånskiljare (IP40) 5/21 KSA-05DA40010A40SE Uttagslådor med frånskiljare (IP40) 5/21 KSA-05DA40010A50SE Uttagslådor med frånskiljare (IP40) 5/21 KSA-05DA40010B10SE KSA-05DA40010B16SE KSA-05DA40010B20SE KSA-05DA40010B25SE KSA-05DA40010B32SE KSA-05DA40010B40SE KSA-05DA40010B50SE Uttagslåda med monterad Automatsäkring Multi 9, C60H, 3P, 10KA, C-kurva 5/21 Uttagslåda med monterad Automatsäkring Multi 9, C60H, 3P, 10KA, C-kurva 5/21 Uttagslåda med monterad Automatsäkring Multi 9, C60H, 3P, 10KA, C-kurva 5/21 Uttagslåda med monterad Automatsäkring Multi 9, C60H, 3P, 10KA, C-kurva 5/21 Uttagslåda med monterad Automatsäkring Multi 9, C60H, 3P, 10KA, C-kurva 5/21 Uttagslåda med monterad Automatsäkring Multi 9, C60H, 3P, 10KA, C-kurva 5/21 Uttagslåda med monterad Automatsäkring Multi 9, C60H, 3P, 10KA, C-kurva 5/21 KSA-06HC41LKSE Uttagslådor med frånskiljare, säkringar och lastbrytare AC23 5/19 KSA-10AB451 Ändinmatningslåda 5/16 KSA-10DB412 fast monterade 4P effektbrytare 5/23 KSA-10ED430 Skenelement 100 A 5/16 KSA-10ED450 Skenelement 100 A 5/16 KSA-12AZ1 Tillbehör för uttagslådor 5/26 KSA-12AZ2 Tillbehör för uttagslådor 5/26 KSA-12SF41 Uttagslådor med säkringshållare och frånskiljare AC20/AC22 5/20 KSA-12SU411 Uttagslåda för AM1-PA3030 5/21 KSA-12SU412 Uttagslåda för AM1-PA6040 5/21 KSA-16AZ1 Tillbehör för uttagslådor 5/26 KSA-16DB411 fast monterade 4P effektbrytare 5/23 KSA-16DB412 fast monterade 4P effektbrytare 5/23 KSA-16ED430 Skenelement 160 A 5/16 KSA-16ED450 Skenelement 160 A 5/16 KSA-16HC41LKSE Uttagslådor med säkringslastbrytare AC A 5/19 KSA-16SF41 Uttagslådor med säkringshållare och frånskiljare AC20/AC22 5/20 KSA-25AB42 Ändinmatningslåda 5/16 KSA-25AZ1 Tillbehör för inmatningslådor 5/26 KSA-25AZ2SE Tillbehör för inmatningslådor 5/26 KSA-25BT42 Mittinmatningslåda 5/16 KSA-25BTAZ2SE Tillbehör för inmatningslådor 5/26 KSA-25BTFL21 Tillbehör för inmatningslådor 5/26 KSA-25CP413A Multipelelement högkant/lågkant. Typ 13 5/29 KSA-25CP413CF Multipelelement med brandtätning 5/31 KSA-25CP414A Multipelelement högkant/lågkant. Typ 14 5/29 KSA-25CP414CF Multipelelement med brandtätning 5/31 KSA-25CP423A Multipelelement högkant/lågkant. Typ 23 5/29 KSA-25CP423CF Multipelelement med brandtätning 5/31 KSA-25CP424A Multipelelement högkant/lågkant. Typ 24 5/29 KSA-25CP424CF Multipelelement med brandtätning 5/31 KSA-25DB411 fast monterade 4P effektbrytare 5/23 KSA-25DB412 fast monterade 4P effektbrytare 5/23 KSA-25EB415 Skenelement 250 A 5/16 KSA-25EB420 Skenelement 250 A 5/16 KSA-25EB430 Skenelement 250 A 5/16 KSA-25EB450 Skenelement 250 A 5/16 KSA-25EF4A Skenelement med brandtätning 250 A 5/16 KSA-25ER4 Inmatning typ gaffel 5/16 KSA-25ES4A Passbit250 A 5/16 KSA-25EZ1 Universalfäste 5/16 KSA-25FL21 Tillbehör för inmatningslådor 5/26 KSA-25HC41LK1SE Uttagslådor med säkringslastbrytare AC A 5/19 KSA-25HC41LK2SE Uttagslådor med säkringslastbrytare AC A 5/19 KSA-25LC40 Vinkel 5/16 KSA-25LC40A Vinkel med variabel längd 5/27 KSA-25LC40B Vinkel 5/27 KSA-25LC40CF Vinkelelement med brandtätning 5/30 KSA-25LP41 Vinkel 5/16 KSA-25LP41A Vinkel med variabel längd 5/27 KSA-25LP41B Vinkel 5/27 KSA-25LP41CF Vinkelelement med brandtätning 5/30 KSA-25LP42 Vinkel 5/16 KSA-25LP42A Vinkel med variabel längd 5/27 KSA-25LP42B Vinkel 5/27 KSA-25LP42CF Vinkelelement med brandtätning 5/30 KSA-25TC40 T-element 5/16 KSA-25XC40 Korselement 5/16 KSA-25YAT Övergångsskarvblock 5/26 KSA-25ZC41A Z-element högkant. Typ 1 5/28 KSA-25ZC41CF Z-element med brandtätning 5/30 KSA-25ZC42A Z-element högkant. Typ 2 5/28 KSA-25ZC42CF Z-element med brandtätning 5/30 KSA-25ZP40A Z-element lågkant 5/28 KSA-25ZP40CF Z-element med brandtätning 5/30 KSA-31HC41LKSE Uttagslådor med säkringslastbrytare AC A 5/19 KSA-40AZ1 Tillbehör för uttagslådor 5/26 5 Schneider Electric

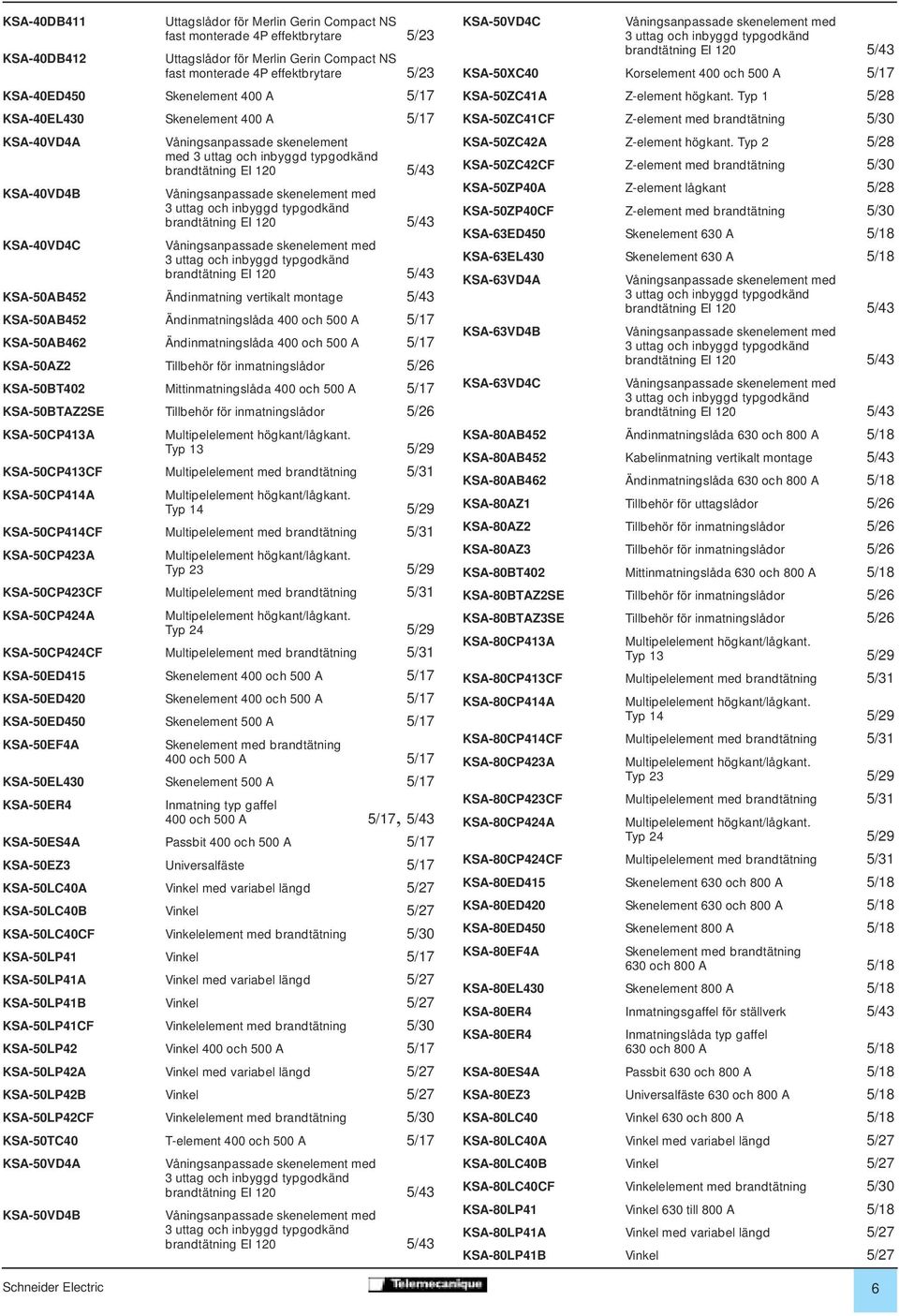

6 KSA-40DB411 Schneider Electric fast monterade 4P effektbrytare 5/23 KSA-40DB412 fast monterade 4P effektbrytare 5/23 KSA-40ED450 Skenelement 400 A 5/17 KSA-40EL430 Skenelement 400 A 5/17 KSA-40VD4A KSA-40VD4B Våningsanpassade skenelement med 3 uttag och inbyggd typgodkänd brandtätning EI 120 5/43 Våningsanpassade skenelement med 3 uttag och inbyggd typgodkänd brandtätning EI 120 5/43 KSA-40VD4C Våningsanpassade skenelement med 3 uttag och inbyggd typgodkänd brandtätning EI 120 5/43 KSA-50AB452 Ändinmatning vertikalt montage 5/43 KSA-50AB452 Ändinmatningslåda 400 och 500 A 5/17 KSA-50AB462 Ändinmatningslåda 400 och 500 A 5/17 KSA-50AZ2 Tillbehör för inmatningslådor 5/26 KSA-50BT402 Mittinmatningslåda 400 och 500 A 5/17 KSA-50BTAZ2SE Tillbehör för inmatningslådor 5/26 KSA-50CP413A Multipelelement högkant/lågkant. Typ 13 5/29 KSA-50CP413CF Multipelelement med brandtätning 5/31 KSA-50CP414A Multipelelement högkant/lågkant. Typ 14 5/29 KSA-50CP414CF Multipelelement med brandtätning 5/31 KSA-50CP423A Multipelelement högkant/lågkant. Typ 23 5/29 KSA-50CP423CF Multipelelement med brandtätning 5/31 KSA-50CP424A Multipelelement högkant/lågkant. Typ 24 5/29 KSA-50CP424CF Multipelelement med brandtätning 5/31 KSA-50ED415 Skenelement 400 och 500 A 5/17 KSA-50ED420 Skenelement 400 och 500 A 5/17 KSA-50ED450 Skenelement 500 A 5/17 KSA-50EF4A Skenelement med brandtätning 400 och 500 A 5/17 KSA-50EL430 Skenelement 500 A 5/17 KSA-50ER4 Inmatning typ gaffel 400 och 500 A 5/17, 5/43 KSA-50ES4A Passbit 400 och 500 A 5/17 KSA-50EZ3 Universalfäste 5/17 KSA-50LC40A Vinkel med variabel längd 5/27 KSA-50LC40B Vinkel 5/27 KSA-50LC40CF Vinkelelement med brandtätning 5/30 KSA-50LP41 Vinkel 5/17 KSA-50LP41A Vinkel med variabel längd 5/27 KSA-50LP41B Vinkel 5/27 KSA-50LP41CF Vinkelelement med brandtätning 5/30 KSA-50LP42 Vinkel 400 och 500 A 5/17 KSA-50LP42A Vinkel med variabel längd 5/27 KSA-50LP42B Vinkel 5/27 KSA-50LP42CF Vinkelelement med brandtätning 5/30 KSA-50TC40 T-element 400 och 500 A 5/17 KSA-50VD4A KSA-50VD4B Våningsanpassade skenelement med 3 uttag och inbyggd typgodkänd brandtätning EI 120 5/43 Våningsanpassade skenelement med 3 uttag och inbyggd typgodkänd brandtätning EI 120 5/43 KSA-50VD4C Våningsanpassade skenelement med 3 uttag och inbyggd typgodkänd brandtätning EI 120 5/43 KSA-50XC40 Korselement 400 och 500 A 5/17 KSA-50ZC41A Z-element högkant. Typ 1 5/28 KSA-50ZC41CF Z-element med brandtätning 5/30 KSA-50ZC42A Z-element högkant. Typ 2 5/28 KSA-50ZC42CF Z-element med brandtätning 5/30 KSA-50ZP40A Z-element lågkant 5/28 KSA-50ZP40CF Z-element med brandtätning 5/30 KSA-63ED450 Skenelement 630 A 5/18 KSA-63EL430 Skenelement 630 A 5/18 KSA-63VD4A KSA-63VD4B Våningsanpassade skenelement med 3 uttag och inbyggd typgodkänd brandtätning EI 120 5/43 Våningsanpassade skenelement med 3 uttag och inbyggd typgodkänd brandtätning EI 120 5/43 KSA-63VD4C Våningsanpassade skenelement med 3 uttag och inbyggd typgodkänd brandtätning EI 120 5/43 KSA-80AB452 Ändinmatningslåda 630 och 800 A 5/18 KSA-80AB452 Kabelinmatning vertikalt montage 5/43 KSA-80AB462 Ändinmatningslåda 630 och 800 A 5/18 KSA-80AZ1 Tillbehör för uttagslådor 5/26 KSA-80AZ2 Tillbehör för inmatningslådor 5/26 KSA-80AZ3 Tillbehör för inmatningslådor 5/26 KSA-80BT402 Mittinmatningslåda 630 och 800 A 5/18 KSA-80BTAZ2SE Tillbehör för inmatningslådor 5/26 KSA-80BTAZ3SE Tillbehör för inmatningslådor 5/26 KSA-80CP413A Multipelelement högkant/lågkant. Typ 13 5/29 KSA-80CP413CF Multipelelement med brandtätning 5/31 KSA-80CP414A Multipelelement högkant/lågkant. Typ 14 5/29 KSA-80CP414CF Multipelelement med brandtätning 5/31 KSA-80CP423A Multipelelement högkant/lågkant. Typ 23 5/29 KSA-80CP423CF Multipelelement med brandtätning 5/31 KSA-80CP424A Multipelelement högkant/lågkant. Typ 24 5/29 KSA-80CP424CF Multipelelement med brandtätning 5/31 KSA-80ED415 Skenelement 630 och 800 A 5/18 KSA-80ED420 Skenelement 630 och 800 A 5/18 KSA-80ED450 Skenelement 800 A 5/18 KSA-80EF4A Skenelement med brandtätning 630 och 800 A 5/18 KSA-80EL430 Skenelement 800 A 5/18 KSA-80ER4 Inmatningsgaffel för ställverk 5/43 KSA-80ER4 Inmatningslåda typ gaffel 630 och 800 A 5/18 KSA-80ES4A Passbit 630 och 800 A 5/18 KSA-80EZ3 Universalfäste 630 och 800 A 5/18 KSA-80LC40 Vinkel 630 och 800 A 5/18 KSA-80LC40A Vinkel med variabel längd 5/27 KSA-80LC40B Vinkel 5/27 KSA-80LC40CF Vinkelelement med brandtätning 5/30 KSA-80LP41 Vinkel 630 till 800 A 5/18 KSA-80LP41A Vinkel med variabel längd 5/27 KSA-80LP41B Vinkel 5/27 6

7 Index typbeteckningar KSA-80LP41CF Vinkelelement med brandtätning 5/30 KSA-80LP42 Vinkel 630 och 800 A 5/18 KSA-80LP42A Vinkel med variabel längd 5/27 KSA-80LP42B Vinkel 5/27 KSA-80LP42CF Vinkelelement med brandtätning 5/30 KSA-80TC40 T-element 630 och 800 A 5/18 KSA-80VD4A KSA-80VD4B Våningsanpassade skenelement med 3 uttag och inbyggd typgodkänd brandtätning EI 120 5/43 Våningsanpassade skenelement med 3 uttag och inbyggd typgodkänd brandtätning EI 120 5/43 KSA-80VD4C Våningsanpassade skenelement med 3 uttag och inbyggd typgodkänd brandtätning EI 120 5/43 KSA-80XC40 Korselement 630 och 800 A 5/18 KSA-80YB2 Plombering/blockering 5/26 KSA-80ZC41A Z-element högkant. Typ 1 5/28 KSA-80ZC41CF Z-element med brandtätning 5/30 KSA-80ZC42A Z-element högkant. Typ 2 5/28 KSA-80ZC42CF Z-element med brandtätning 5/30 KSA-80ZP40A Z-element lågkant 5/28 KSA-80ZP40CF Z-element med brandtätning 5/30 KSB KSB-25FA3 Ändavslutning 5/16 KSB-25YB4 Skarvblock 5/26 KSB-50FA2 Ändavslutning 400 och 500 A 5/17 KSB-50FA2 Ändavslutning vertikalt montage 5/43 KSB-50YB4 Skarvblock 5/26 KSB-80FA2 Ändavslutning 630 och 800 A 5/18 KSB-80FA2 Ändavslutning vertikalt montage 5/43 KSB-80YB4 Skarvblock 5/26 KSBLIXTSKYLT Varningsskylt 5/26 KSE KSE-02SD41 Uttagslådor med säkringshållare och frånskiljare AC20/AC22 5/20 KSE-05DA4 Uttagslåda för normapparater 5/22 KSE-05DA4A10SE KSE-05DA4A16SE KSE-05DA4A20SE KSE-05DA4A25SE KSE-05DA4A32SE KSE-05DA4A40SE KSE-05DA4A50SE KSE-05DA4B10SE KSE-05DA4B16SE KSE-05DA4B20SE KSE-05DA4B25SE KSE-05DA4B32SE KSE-05DA4B40SE KSE-05DA4B50SE KSE-06SD41 KSE-06SD41T1ASE KSE-06SD41T2ASE KSE-06SD41T3ASE Uttagslådor med säkringshållare och frånskiljare AC20/AC22 5/20 Uttagslådor med uttag säkrade var för sig av Uttagslådor med uttag säkrade var för sig av Uttagslådor med uttag säkrade var för sig av KSE-06SD41T4ASE Uttagslådor med uttag säkrade var för sig av KSE-10DB40030SE Uttagslåda för normapparater 5/22 KSE-10SD41 KSE-16DB411 KSE-16DD411 KSE-16DD412 KSE-16SF41 Uttagslådor med säkringshållare och frånskiljare AC20/AC22 5/20 fast monterade 4P effektbrytare IP54 5/24 fast monterade 4P effektbrytare IP54 5/24 fast monterade 4P effektbrytare IP54 5/24 Uttagslådor med säkringshållare och frånskiljare AC20/AC22 5/20 KSE-25DB411 fast monterade 4P effektbrytare IP54 5/24 KSE-25YA2 Skarvtätning IP54 5/25 KSE-25YA3 Skarvtätning IP54 5/25 KSE-40DB411 KSE-40DD411 fast monterade 4P effektbrytare IP54 5/24 fast monterade 4P effektbrytare IP54 5/24 KSE-40DD412 fast monterade 4P effektbrytare IP54 5/24 KSE-50BTFL21 Tillbehör för inmatningslådor 5/26 KSE-50FL21 Tillbehör för inmatningslådor 5/26 KSE-50YA2 Skarvtätning IP54 5/25 KSE-80BTFL21 Tillbehör för inmatningslådor 5/26 KSE-80FL21 Tillbehör för inmatningslådor 5/26 KSE-80YA2 Skarvtätning IP54 5/25 KSE-80YB2 IP54 tillbehör för högkantsmonterade skenor 5/25 KSE-80YB2 Uttagstätning IP54 5/25 KSO KSOMÄTSTRÖM Varningsskylt 5/26 KV0 KV0-50ER41001 KV-KS 400 och 500 A 5/17 KV0-80ER41001 KV-KS 630 och 800 A 5/18 KVO-25ER41001 KV/KS förbindning 5/16 NS NS100H40VSE NS160H100VSE NS160H160VSE NS400STR23SEVSE fast monterade 4P effektbrytare IP54 5/24 fast monterade 4P effektbrytare IP54 5/24 fast monterade 4P effektbrytare IP54 5/24 fast monterade 4P effektbrytare IP54 5/24 7 Schneider Electric

8 Schneider Electric 8

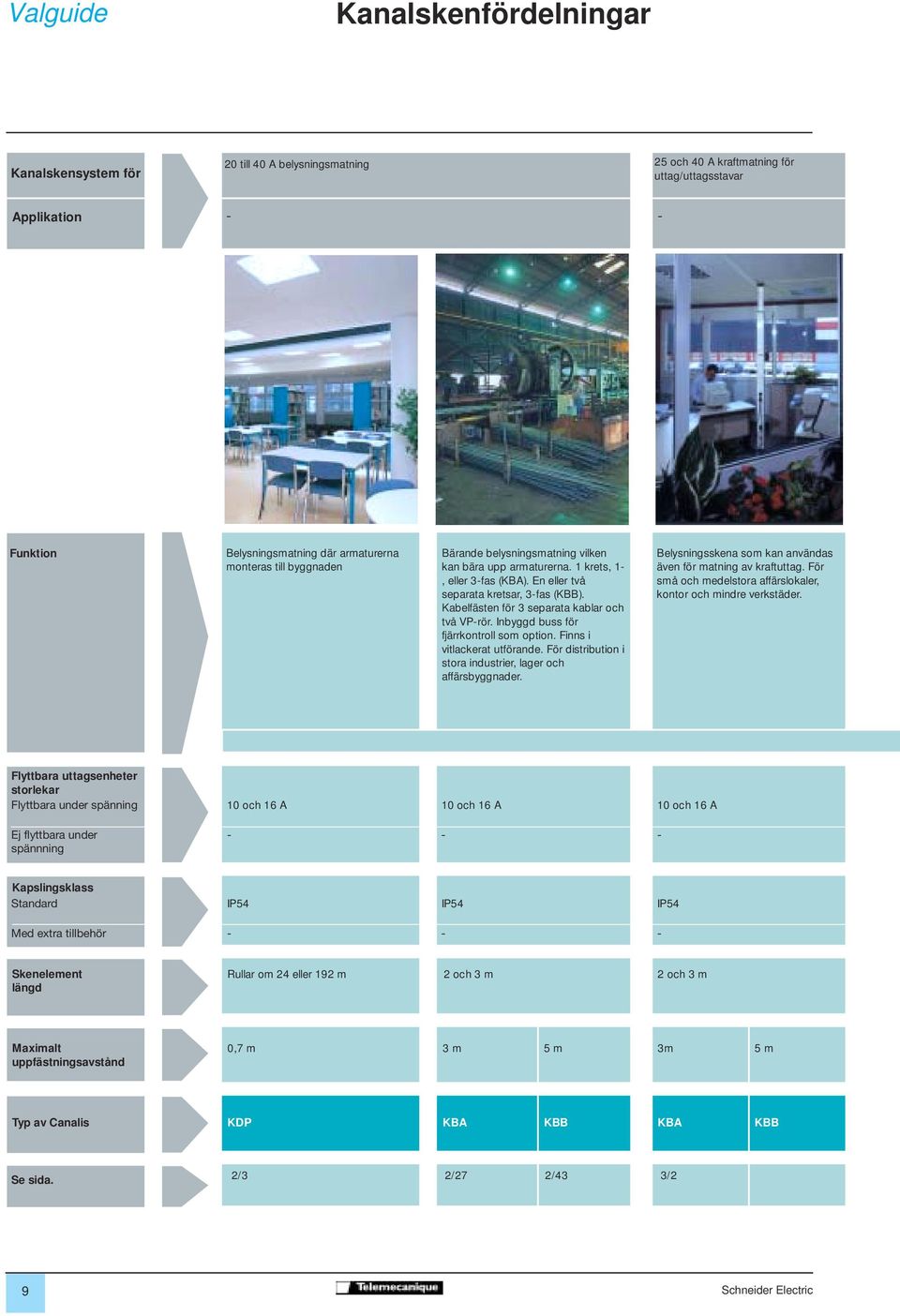

9 Valguide Kanalskenfördelningar Kanalskensystem för 20 till 40 A belysningsmatning 25 och 40 A kraftmatning för uttag/uttagsstavar Applikation - - Funktion Belysningsmatning där armaturerna monteras till byggnaden Bärande belysningsmatning vilken kan bära upp armaturerna. 1 krets, 1-, eller 3-fas (KBA). En eller två separata kretsar, 3-fas (KBB). Kabelfästen för 3 separata kablar och två VP-rör. Inbyggd buss för fjärrkontroll som option. Finns i vitlackerat utförande. För distribution i stora industrier, lager och affärsbyggnader. Belysningsskena som kan användas även för matning av kraftuttag. För små och medelstora affärslokaler, kontor och mindre verkstäder. Flyttbara uttagsenheter storlekar Flyttbara under spänning 10 och 16 A 10 och 16 A 10 och 16 A Ej flyttbara under spännning Kapslingsklass Standard IP54 IP54 IP54 Med extra tillbehör Skenelement Rullar om 24 eller 192 m 2 och 3 m 2 och 3 m längd Maximalt 0,7 m 3 m 5 m 3m 5 m uppfästningsavstånd Typ av Canalis KDP KBA KBB KBA KBB Se sida. 2/3 2/27 2/43 3/2 9 Schneider Electric

10 40 till 100 A distribution 100 till 800 A distribution 1000 till 5000 A distribution Förbindningar Distribution Förbind- Distribution - Låg Hög Vånings- ningar Låg Hög Våningsrörlighet rörlighet element rörlighet rörlighet element Kanalskenfördelning i två versioner: -KNA: 3L + N + PE distribution -KNT: kraftdistribution + fjärrkontroll via integrerade manöverströmbanor av ex. belysningsmatningar. Detta system har ett stort utbud av uttagslådor, vinklar och flexibla element. Kanalskenfördelning lämplig för: -överföring eller förbindning, -låg, eller hög, rörlighet av belastningar på horisontella skenor, -vertikal fördelning i industri, lagerbyggnader, affärslokaler, lasarett och kontor. 16 till 40 A till 400 A till 160 till 25 till 400 A 630 A 400 A och och till 160 till 400 till 160 till A 400 A 1250 A 1000 A 1250 A 1000 A IP41 IP52 IP52 IP52 IP52 IP52 IP52 IP31 IP52 IP31 IP52 IP54 IP54 IP54 IP54 IP54 IP54 IP54 - IP54 - IP54 2 och 3 m 4 m och 4 m och 3 och 5 m 1, 2 och 3 m 4 m och 2 och 3 och 2 och 3 och passbitar passbitar passbitar och passbitar passbitar 4 m 5 m 4 m 5 m 3 m 4 m 4 m 3 m 4 m 3 m 3 m 4,5 m 3 m 4,5 m 3 m KN KV KV KS KV KT KT KH KT KH KT 4/2 Se katalog KV/KT 5/2 Se katalog KV/KT och (KH) eller kontakta närmaste försäljningskontor. Schneider Electric 10

11 1/1 Schneider Electric 0

12 Innehållsförteckning Kanalskenfördelningar för belysning Valguide kanalskenfördelningar för belysning Valguide 1/3 Val av belysningsskena 1/5 Val av KBA eller KBB belysningsskena, beroende på, typ av, och antal armaturer. 1/6 Val av automatsäkring 1/7 Val av armaturer 1/8 Dimensionering av kablar och Canalis med hänsyn till belastningsförmåga, skydd mot överlast och skydd vid kortslutning. 1/9 Val av normkontaktor för manövrering av belysning 1/10 Beräkning av spänningsfall 1/11 Beräkningsexempel 1/12 1 Schneider Electric 1/2

13 Valguide Kanalskenfördelningar för belysning 1 Applikation Små och mellanstora industrier, verkstäder, kontor och affärslokaler Flexibel kanalskenfördelning för 20 A belysningsmatning Funktion Belysningsmatning där armaturerna monteras direkt till byggnaden. Antal aktiva ledare 2 eller 4 Kapslngsklass IP54 Längd skenelement 24 eller 192 m rulle Maximalt uppfästningsavstånd 0,7 m Utförande PVC eller Halogenfritt Uttag Avstånd Ström Typ av stickpropp 1,5 eller 3 m 10 och 16 A 2P, 10 A, med 80 cm kabel och fast polaritet 2P, 10 A, med fasval och 1 m kabel 2P, 16 A, med fasval för säkring typ NF 3P, 16 A, för säkring typ NF Typ av kanalskenfördelning Canalis KDP Se sidan 2/3 För utförligare information se sid 1/5 1/3 Schneider Electric

14 Större industrier och affärslokaler. För tunga och och/eller många armaturer 1 Kanalskenfördelning för 25 och 40 A belysningsmatning Belysningsmatning där armaturerna bärs upp av kanalskenfördelningen. Fjärrkontroll som option. 2 eller 4 2 till 8 i en, eller två kretsar med 2 eller 4 aktiva ledare. IP54 2 eller 3 m 3 m 5 m Galvaniserad (Vitlackerat utförande som option) 1 m eller 1,5 m 1 m 10 och 16 A 10 och 16 A 2P, 10 A, med 80 cm kabel och fast polaritet 2P, 10 A, med fasval och 1 m kabel 2P, 16 A, med fasval för säkring typ NF 3P, 16 A, för säkring typ NF Canalis KBA Canalis KBB 2/27 2/43 Schneider Electric 1/4

15 Valguide Kanalskenfördelningar för belysning Val av belysningsskena 1 Val av belysningsskena; bärande eller icke bärande. Armaturen kan hängas upp direkt till byggnaden Välj Canalis KDP Armaturen måste bäras upp av kanalskenfördelningen Välj Canalis KBA eller KBB Kapslingsklass: IP54 som standard 1/5 Schneider Electric

16 Valguide Kanalskenfördelningar för belysning Val av KBA eller KBB belysningsskena,beroende på, typ av, och antal armaturer. Upphängningsavståndet är beroende av antal, och vikt på armaturer likväl som byggnadens konstruktion. Tabellen nedan anger maximalt tillåten vikt (kg) fördelat mellan två upphängningspunkter och en tillåten nedböjning av skenan 1/500. Vid upphängning av punktlaster (gasurladdningslampor) skall tabellens värde multipliceras med faktorn 0,6. 1 a Maximal vikt ( kg) Typ Uppfästningsavstånd m (a) Maximat vikt ( kg) KBA EA/EB EL KBB 1 krets a = upphängningsavstånd 2 kretsar Tabellen nedan visar möjliga avstånd mellan fästpunkter i m vid en tillåten nedböjning av 1/350, beroende på armaturtyp och deras placering. Lysrörsarmaturer utan raster Armatur Tätt placerade Glest placerade Placerade långt isär Placerade vid fästpunkt Effekt Vikt per armatur W kg Möjligt avstånd i m KBA KBB KBA KBB KBA KBB KBA KBB 1 x x x x Lysrörsarmaturer med raster Armatur Tätt placerade Glest placerade Placerade långt isär Placerade vid fästpunkt Effekt Vikt per armatur W kg Möjligt avstånd i m KBA KBB KBA KBB KBA KBB KBA KBB 1 x x x x Lysrörsarmaturer med hög kapslingsklass Armatur Tätt placerade Glest placerade Placerade långt isär Placerade vid fästpunkt Effekt Vikt per armatur W kg Möjligt avstånd i m KBA KBB KBA KBB KBA KBB KBA KBB 1 x x x x Urladdninngslampor Armatur Placerad mellan två fästpunkter Placerad intill fästpunkt Effekt Vikt per armatur W kg Möjligt avstånd i m KBA KBB KBA KBB Schneider Electric 1/6

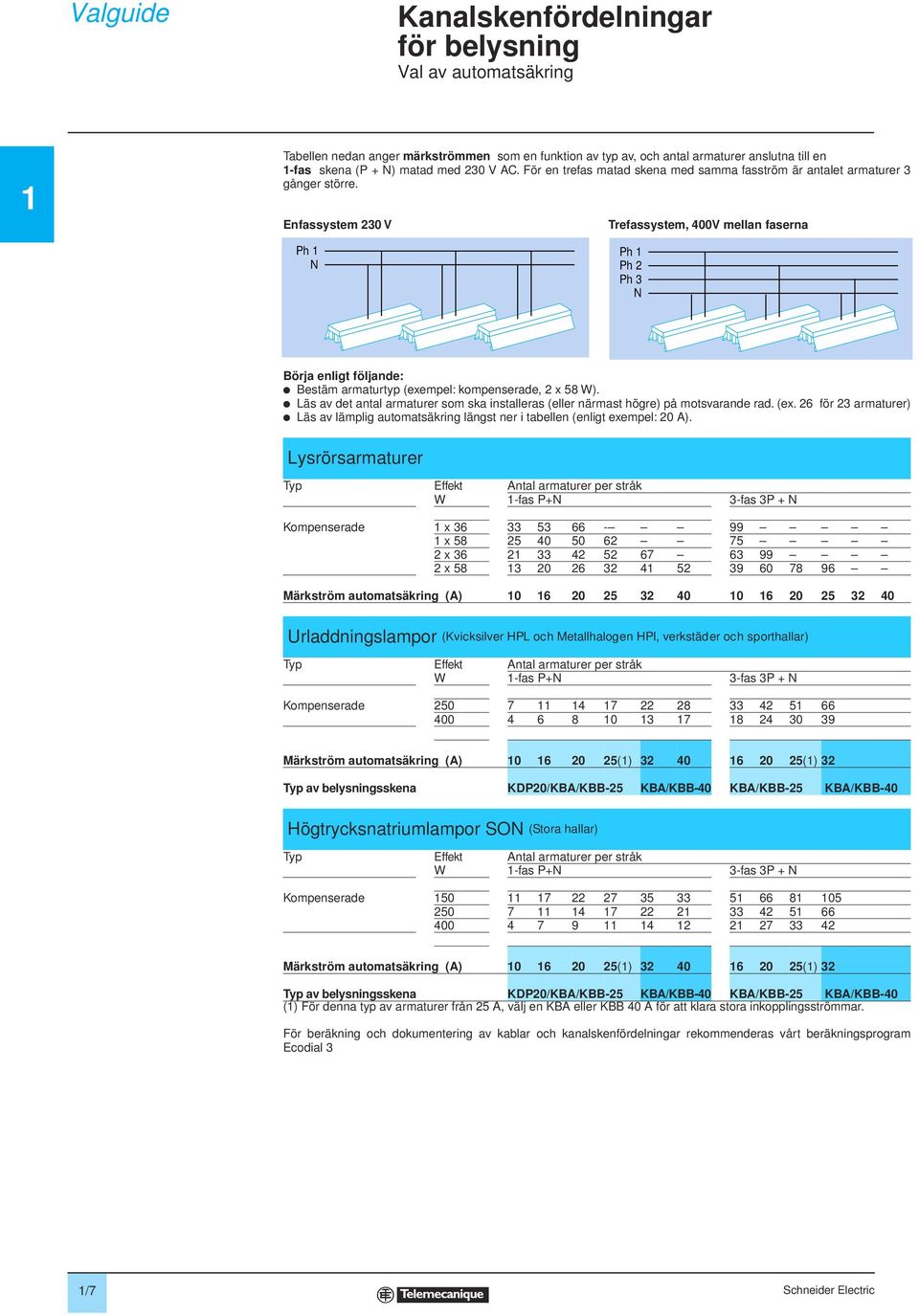

17 Valguide Kanalskenfördelningar för belysning Val av automatsäkring 1 Tabellen nedan anger märkströmmen som en funktion av typ av, och antal armaturer anslutna till en 1-fas skena (P + N) matad med 230 V AC. För en trefas matad skena med samma fasström är antalet armaturer 3 gånger större. Enfassystem 230 V Trefassystem, 400V mellan faserna Ph 1 N Ph 1 Ph 2 Ph 3 N Börja enligt följande: p Bestäm armaturtyp (exempel: kompenserade, 2 x 58 W). p Läs av det antal armaturer som ska installeras (eller närmast högre) på motsvarande rad. (ex. 26 för 23 armaturer) p Läs av lämplig automatsäkring längst ner i tabellen (enligt exempel: 20 A). Lysrörsarmaturer Typ Effekt Antal armaturer per stråk W 1-fas P+N 3-fas 3P + N Kompenserade 1 x x x x Märkström automatsäkring (A) Urladdningslampor (Kvicksilver HPL och Metallhalogen HPI, verkstäder och sporthallar) Typ Effekt Antal armaturer per stråk W 1-fas P+N 3-fas 3P + N Kompenserade Märkström automatsäkring (A) (1) (1) 32 Typ av belysningsskena KDP20/KBA/KBB-25 KBA/KBB-40 KBA/KBB-25 KBA/KBB-40 Högtrycksnatriumlampor SON (Stora hallar) Typ Effekt Antal armaturer per stråk W 1-fas P+N 3-fas 3P + N Kompenserade Märkström automatsäkring (A) (1) (1) 32 Typ av belysningsskena KDP20/KBA/KBB-25 KBA/KBB-40 KBA/KBB-25 KBA/KBB-40 (1) För denna typ av armaturer från 25 A, välj en KBA eller KBB 40 A för att klara stora inkopplingsströmmar. För beräkning och dokumentering av kablar och kanalskenfördelningar rekommenderas vårt beräkningsprogram Ecodial 3 1/7 Schneider Electric

18 Valguide Kanalskenfördelningar för belysning Val av armaturer Lysrörsarmaturer för interiör och industri Industriarmaturer för lysrör har i regel ett lite robustare utförande och högre kapslingsklass. Det senare erfordras framför allt inom trä och textilindustri samt livsmedelsindustrin. Interiörarmaturerna har ofta bättre bländskydd och kan därför även komma till användning inom exempelvis elektronikindustrin där man ställer höga kvalitetskrav på belysningen. Lysrörsarmaturen kan monteras på valfri höjd. 1 Armaturer för högtryckslampor används vid stora takhöjder (över 6 meter) och i växthus (högtrycksnatrium). Anslutning av armaturer Av serviceskäl är det lämpligt att stickproppsansluta armaturerna så att de lätt kan tas ned utan att man mörklägger stora områden. Det är också viktigt att belysningen kan anpassas till varje arbetsplats s. k. funktionsanpassad belysning, och att belysningen finns där den behövs mest. Detta sänker kostnaderna och ger en bättre miljö. Med armaturer placerade på bästa sätt i förhållande till arbetsställen, kan behovet av antalet armaturer kraftigt minskas. Färre armaturer kräver mindre energi och minskar behovet av klimatkyla sommartid. Genom att använda Canalis belysningsskenor får du en funktionsanpassad belysningsinstallation. Schneider Electric 1/8

19 Valguide Kanalskenfördelningar för belysning Dimensionering av kablar och Canalis med hänsyn till belastningsförmåga, skydd mot överlast och skydd vid kortslutning. 1 Med hjälp av nedanstående tabell kan man välja följande, med hänsyn till den typ av skydd mot överbelastning som används (automatsäkring eller säkringar): p Lämplig typ av kanalskenfördelning. p Dimensionering av matande kabel med hänsyn till förläggning på stege av metall. B-förläggning. Förläggning i luft vid 25 C omgivningstemperatur. Fast förlagda ledningar i ett lager. SS Med avstånd mellan kablar. Utan avstånd mellan kablar d 2d d Kabel och Canalis skyddade med automatsäkring Merlin Gerin typ C60, C-kurva Märkström Typ av Canalis PVC kabel kanalskenfördelning Med Utan avstånd avstånd (antal kablar) A mm 2 mm 2 mm 2 mm 2 10 KDP-20, KBA-25, KBB KDP-20, KBA-25, KBB KDP-20, KBA-25, KBB KBA-25, KBB KBA-40, KBB KBA-40, KBB Skyddade med säkringar Märkström Typ av Canalis PVC kabel kanalskenfördelning Med Utan avstånd avstånd (antal kablar) A mm 2 mm 2 mm 2 mm 2 10 KDP-20, KBA-25, KBB KDP-20, KBA-25, KBB KDP-20, KBA-25, KBB KBA-25, KBB KBA-40, KBB Viktigt: Vid val av säkring måste även hänsyn tagas till utgående anslutningslednings area, om dessa ej är individuellt avsäkrade på kanalskenfördelningen. Normalt avsäkras en belysningsskena 16 A när utgående anslutningsledningar är 1,5 mm 2 (1). Erfordras större avsäkring kan alternativt Canalis KBB med dubbla kretsar användas. Detta kan bli aktuellt vid matning av stora effektkrävande urladdningslampor. Vid matning av många belysningsskenor och framförallt där matande kablar blir långa, bör en Canalis matningsskena förläggas. Utlösningsvillkoret måste kontrolleras vid stora kabellängder. Spänningsfall inverkar kraftigt på belysningsstyrkan, Väljes en matarskena får man större flexibilitet och behovet av utrymmeskrävande belysningscentraler på väggarna försvinner. (1) Enligt nuvarande föreskrifter får belysningsarmaturer försäkras max 40 A. 1/9 Schneider Electric

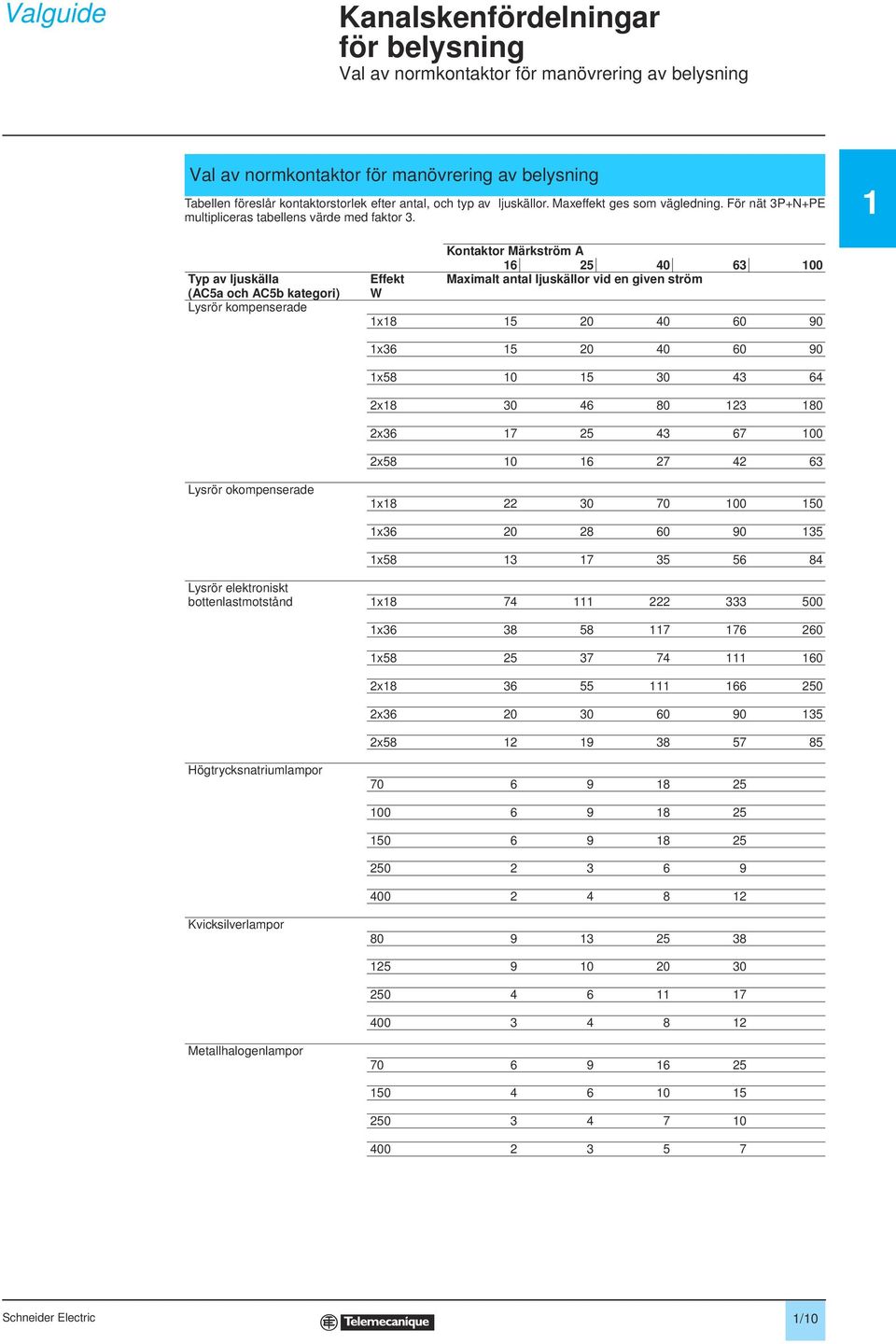

20 Valguide Kanalskenfördelningar för belysning Val av normkontaktor för manövrering av belysning Val av normkontaktor för manövrering av belysning Tabellen föreslår kontaktorstorlek efter antal, och typ av ljuskällor. Maxeffekt ges som vägledning. För nät 3P+N+PE multipliceras tabellens värde med faktor 3. 1 Typ av ljuskälla (AC5a och AC5b kategori) Lysrör kompenserade Effekt W Kontaktor Märkström A Maximalt antal ljuskällor vid en given ström 1x x x x x x Lysrör okompenserade 1x x x Lysrör elektroniskt bottenlastmotstånd 1x x x x x x Högtrycksnatriumlampor Kvicksilverlampor Metallhalogenlampor Schneider Electric 1/10

21 Valguide Kanalskenfördelningar för belysning Beräkning av spänningsfall 1 Spänningsfall i matningskabel (koppar) cos φ = 0.8 Tabellen nedan ger enfas spänningsfall vid slutet av matningskabeln till en Canalis belysningsskena. Spänningsfallet vid trefas fås genom att multiplicera spänningsfallet för enfas, enligt tabell, med en faktor 0,866. Belastningsströmmen Ib och längden väljs exakt eller närmast högre värde. Kabel- Ib A Ledningens längd area m mm 2 A x x x x x Spänningsfall i Canalis kanalskenfördelning cos φ = 0.8 Tabellen nedan ger enfas spänningsfall vid slutet av ett Canalis stråk (jämnt fördelad belastning). Spänningsfallet vid trefas fås genom att multiplicera spänningsfallet för enfas, taget ur tabellen, med en faktor 0,866. Belastningsströmmen Ib och längd väljs exakt eller närmast högre värde. Canalis Ib Stråkets längd m A KDP KBA KBB KBA KBB Omvandling av spänningsfall Spänning Spänningsfall % V /11 Schneider Electric

22 Valguide Kanalskenfördelningar för belysning Beräkningsexempel Exempel : En byggnad med en yta på 1800m2 som kräver materiel med kapslingsklass IP54. Åtta längder à 40 m, med 13 armaturer 2x58 W. p Möjligt upphängningsavstånd: 4,5 m 1 Belysningsmatning Val av belysningsskena; bärande eller icke bärande Kapslingsklass IP54, icke bärande L Kapslingsklass IP 54 bärande Välj Canalis KDP Välj Canalis KBA eller KBB Välj KBA eller KBB belysningsskenor beroende på typ av, och antal, armaturer Lysrörsarmaturer med hög kapslingsklass (se tabell på sid 1/6) Armatur Tätt placerade Glest placerade Placerade långt isär Placerade vid fästpunkt Effekt Vikt W kg KBA KBB KBA KBB KBA KBB KBA KBB 1 x x x x Uppfästningsavstånd 4,5 m - lämplig belysningsskena: Canalis KBB. Val av automatsäkring Lysrörsarmaturer (se tabell sid 1/7) Typ Effekt Antal armaturer per stråk W Enfas (P+N) Trefas (3P + N) Kompenserade 1 x x x x Automatsäkring Märkström (A) armaturer 2x58 W - lämplig automatsäkring: 10 A Kraven för installationen uppfylls av KBB25 med försäkring 10 A, det är dock lämpligt att välja 16 A för att kunna komplettera med fler armaturer vid behov. Schneider Electric 1/12

23 Valguide Kanalskenfördelningar för belysning Beräkningsexempel 1 Skydd mot överlast Industriarmaturer Beräknad Isc (d) 15 ka Automatsäkring Kabel (25 m) Längsta matning Canalis KBB (40 m) Lämpligt skydd av kretsen är Merlin Gerin automatsäkring typ C60H (C-kurva ) Märk- Typ av PVC kabel ström belysningsskena Gles Tät förläggning förläggning (antal kablar) A mm 2 mm 2 mm 2 mm 2 10 KDP-20, KBA-25,KBB KDP-20, KBA-25,KBB KDP-20, KBA-25, KBB Val : C60H automatsäkring, C-kurva, 16 A, 5 x 2.5 mm2 kabel. Canalis KBB25 Beräkning av spänningsfall Spänningsfall i matningskabel (tabell sid 1/11) Ledar- Belastnings- Kabellängd area ström m mm 2 A x x Spänningsfall i kanalskenfördelning (tabell sid 1/11) Belastnings- Stråklängd Typ av ström m Canalis A KDP KBA KBB Drift- Spänningsfall % spänning% % 6 7 % V 0.7 V 1.2 V 2.3 V 3.5 V 4.6 V 5.8 V 6.9 V 8.1 V 9.2 V 10 V 12 V 14 V 16 V 18 V 21 V 23 V Spänningsfall i matande kabel L = 25m, säkrad 16 A,1.5 mm2) är 9,6 V. Spänningsfall i canalis KBA25 säkrad 16 A, L = 40m är 4.2 V. Totala spänningsfallet 9,6 + 4,2 V = 13,8 V. Spänningsfall 6% är för högt enligt gällande norm. Lösning : Välj kabel 2,5mm2. Spänningsfallet blir nu 5,8 + 4,2 V = 10 V, vilket ger spänningsfall 4,5 %. För att minska spänningsfallet ytterligare kan matarkabeln ersättas av en matarskena. Canalis och automatsäkringar Tabellen nedan anger lämplig säkring alt. automatsäkring beroende av kortslutningsström. Typ av Automatsäkringar Säkringar Canalis Isc (d) (beräknad Isc) beräknad Isc (ka) 10 ka 15 ka 20 ka 25 ka 50 ka 50 ka KDP-20 C60N20 C60H20 C60L20 C60L20 20 A g1 KBA-25, KBB-25 C60N25 C60H25 C60L25 C60L25 NC100LH25 20 A g1 KBA-40, KBB-40 C60N40 C60H40 C60L40 C60L40 NC100LH40 32 A g1 Välj C60H för 15 ka 1/13 Schneider Electric

24 1 Schneider Electric 1/14
