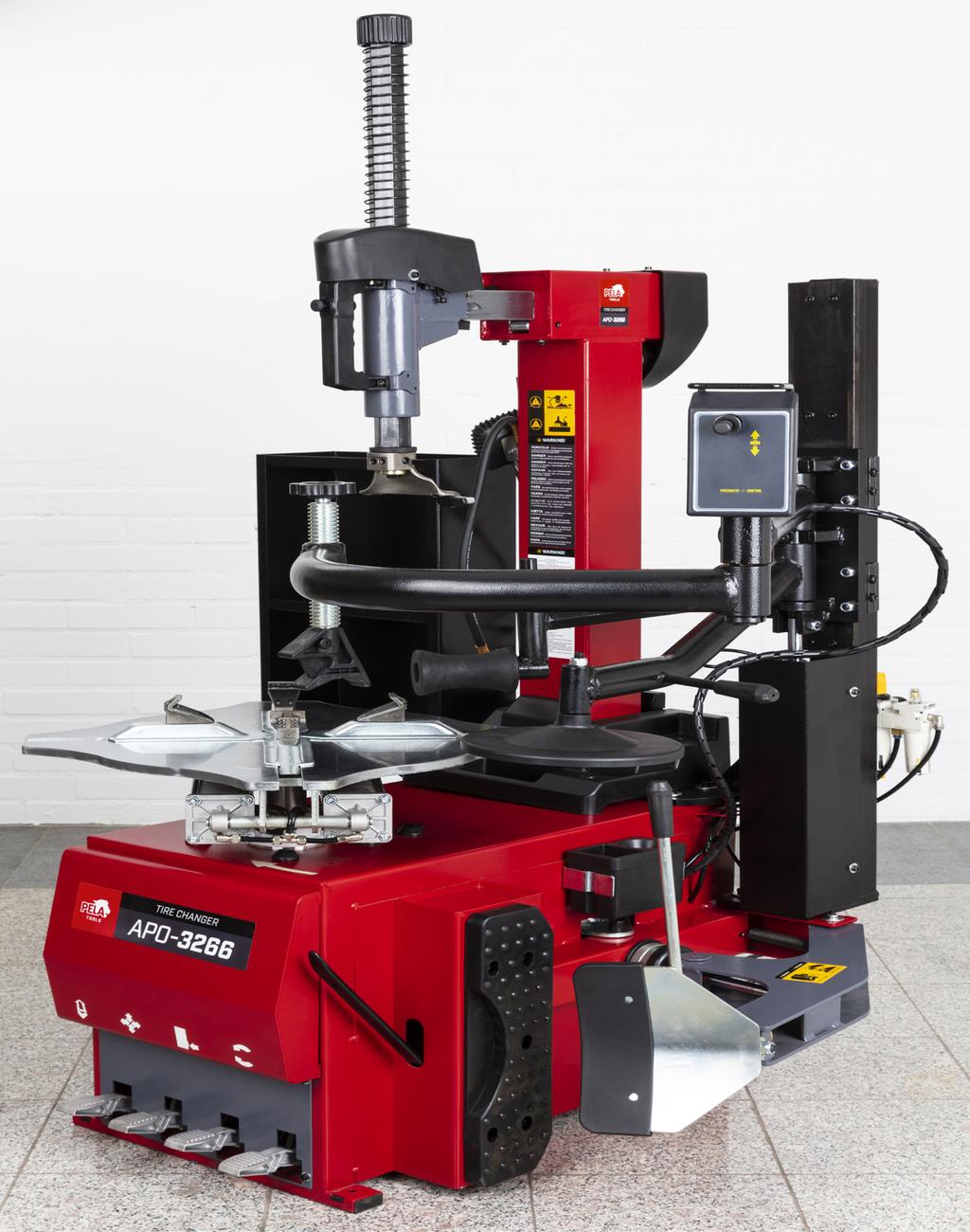

1 Däckmaskin Modell APO-3266 Artikelnummer

2 Om Verktygsboden: Vi har arbetat med verktyg och maskiner sedan mitten av åttiotalet. Vår marknad är Sverige och Borås är vår bas. Här finns kvm butik och huvudkontor med 30 medarbetare som har fått vara med om en fantastisk resa, en resa som bara blir roligare och rolig are. Sedan 2007 finns vår distanshandelsverksamhet, verkstad och produktutveckling i Borgstena med lokaler på kvm. Vi jobbar för att ge kompetent service som tillför mervärde och sparar tid för dig som kund. Vi ser fram emot nya kontakter! 2003 startade vi vårt eget varumärke PELA. Vår idé och tanke var att själva kunna ta fram och vidareutveckla det vi sålde och framför allt att hoppa över ett mellanled för att kunna sälja kvalitetsprodukter till väldigt bra priser. Att valet var rätt visar sig tydligt i företagets utveckling som är fantastisk. Garanti: Vi lämnar 1 års garanti vid fabrikations eller materialfel från det ursprungliga inköpsdatumet. Spara alltid din faktura som gäller som garantisedel. Varan ska inte ha utsatts för onormal användning eller vanvård och garantin omfattar inte slitagedelar och förbrukningsvaror. Garantin gäller inte om felet beror på en olyckshändelse efter att du fått varan eller om du låtit bli att följa skötsel- och serviceanvisningar. Verktygsboden förbehåller sig rätten att reparera varan eller byta ut den. Reklamation: Enligt konsumentköplagen har du 3 år på dig att reklamera ett ursprungligt fel på en vara. Du måste lämna ett meddelande om felet inom skälig tid efter det att du har upptäckt det. När garantitiden har gått ut är det köparen som ska bevisa att felet fanns från början. Kontaktinformation: Verktygsboden Erfilux AB Källbäcksrydsgatan 1 SE Borås Telefon: Mejl: verkstad@verktygsboden.se 2

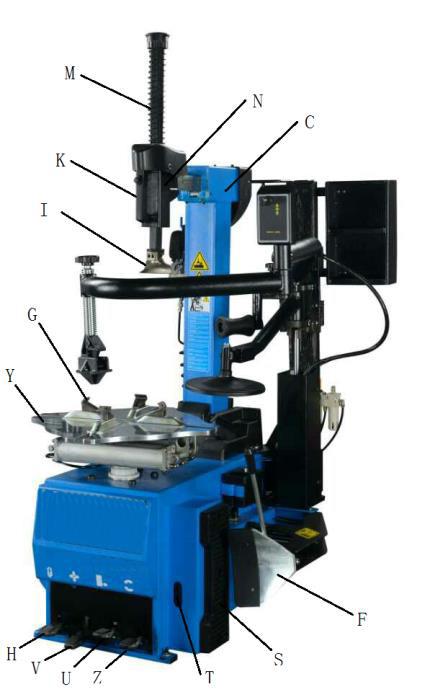

3 DÄCKMASKIN INSTRUKTIONSMANUAL INDEX SIDA 1. Introduktion 2 2. Säkerhetsvarningar 2 3. Tekniska data 3 4 Transport 3 5 Uppackning och inspektion 3 6 Krav på arbetsutrymme 3 7 Position och installation 4 8 Elektriska- och pneumatiska kopplingar 4 9 Justering av drift Lossa däck från klinchen Lossa däck från fälgen Montera däck på fälgen 5 10 Hjälparm Tekniska data Säkerhetsregler Installation Transport Uppackning Krav på arbetsyta Montering Användning Fästning av däck Nedmontering av däck Montering av däck 8 11 Fyllning av däck 8 12 Flytta maskinen 8 13 Underhåll 9 14 Felsökning Sprängskisser Kopplingsschema Pneumatisk ritning 24 3

4 Däckväxlare Varning Denna bruksanvisning är viktig för maskinen, var god läs den noggrant före installation och användning. Den är också viktig för säker användning och underhåll av maskinen. Var god behåll den här handboken i god ordning för fortsatt underhåll av maskinen. 1. Introduktion: Användningsområde: Den automatiska däckväxlaren är speciellt utformad för demontering/montering av däck från hjulfälgar. Varning: Använd endast maskinen för ändamål för vilken den är konstruerad, använd den inte för andra ändamål. Tillverkaren är inte ansvarig för någon skada eller skada orsakad av bristande efterlevnad av dessa föreskrifter. Säkerhetsföreskrifter: Användning av denna maskin är speciellt reserverad för utbildade och kvalificerade yrkespersoner, de som redan har läst introduktonsmanualen noggrant, eller någon som har erfarenhet av liknande maskiner. Eventuella förändringar bortom användningsområdet av denna maskin är inte tillåtet utan tillverkarens tillstånd. Det kan leda till funktionsfel och skada på maskinen och då gäller inte garantin längre. Om vissa delar är skadade, var god ersätt dem enligt reservdelslistan. (OBS: Garantin är ett år efter tillverkarens leveransdatum. Garantin gäller inte de lättbrutna delarna). 2. Säkerhetsanvisningar: 01 Placera inte händerna under monterings-/demonteringshuvudet under drift. 02 Placera inte händerna mellan gapen under operationen; 03 Placera inte händerna på däckets fälg när du demonterar av däcket; 04 Se till och kontrollera att systemet är utrustat med en bra jordkrets; 05 Placera inte fötterna mellan klinschpressen och maskinen under driften. 06 Säkerhetsanvisningar, varningsdekaler. Säkerhetsvarningsetiketter 4

5 Varning: När säkerhetsvarningsetiketterna är slitna eller försvunnit, vänligen återställ dem i tid! Låt inte maskinen användas när säkerhetsvarningsetiketterna saknas eller är ofullkomliga. Tillåt inte att några föremål döljaer säkerhetsvarningsetiketterna. Kunder kan själv fästa varningsetiketterna (som bilden ovan) vid alla nödvändiga positioner. 3. Tekniska data Fastsättning av fälg, utsida mm (12~24") Fastsättning av fälg, insida mm (10~21") Max. däckdiameter 1143 mm (45") Max. däckbredd 406 mm (16") Arbetstryck 8-10 bar Strömförsörjning 110V (1ph)/ 220V (1ph)/ 380V (3ph) Valfri motoreffekt 0.75/0.55/1.1 kw Max. vridstyrka (monteringsbord) 1078 N m Yttermått 1130*900*1030 mm Ljudnivå <75dB Obs: De ovan nämnda måttförhållanden av fälgar grundar sig på plåtfälgar. Aluminiumfälgar är tjockare än plåtfälgar, så de ovan nämnda måttförhållandena finns endast för att ge en bild av maskinen. 4. Transport: Vid transport ska maskinen finnas med originalförpackning och placeras enligt märket på förpackningen. För den redan förpackade maskinen ska hanteras med en gaffeltruck med motsvarande tonnage för lastning och lossning. Platsen för att infoga gafflarna visas i fig 1 5. Uppackning och inspektion: Dra loss nitar som är fastsätta i pallen och lossa kartongen och plastskydden. Se till att alla delar som nämnts i reservdelslistan finns i paketet. Om några delar inte finns eller har skadats, använd inte maskinen utan kontakta distributören genast. 5

6 6. Arbetsplatsens krav: Fig 1 Bild 1 Bild Fig 2 Fig Bild 3 3 Välj arbetsplats i enlighet med säkerhetsbestämmelserna. Anslut strömförsörjningen och luftkällan enligt bruksanvisningen. Arbetsplatsen bör vara väl luftkonditionerad. För att maskinen skall kunna fungera, krävs det en arbetsplats med minst utrymme på varje sida som visas som Fig. 2. Om du installerar den utomhus måste den skyddas med tak mot regn och solsken. Varning: Den motoriserade maskinen får inte användas i ett explosivt utrymme 7. Placering och installation: 1) Förberedelse av verktyg 2) Placera svänggångjärnen (3, bild 3) på stammen (1, bild 3) med 4 skruvar (M12), träd luftslangen (2, bild 3) genom hålet i pelaren. Dra åt 4 låsmuttrar (8, bild 3). 3) Sätt bulten (9, bild 3) i hålen i både pelare och den lutande cylinderarmen (11, bild 3), dra åt den med en låsmutter (10, bild 3). 4) Skruva loss de två bultarna på det vänstra locket och ta bort locket, anslut luftslangen (2, bild 3) som tidigare nämnts till sidhålen som styr den lutande 5-greniga ventilen. Sätt tillbaka det vänstra locket. 5) Fäst plastkåpan (7, bild 3) med två bultar (4, bild 3). 6) Montera plastkåpan (5, bild 3) pelaren med skruv (6, bild 3). Fig 4 Bild 4.

7 8. El- och pneumatiska anslutningar Varning: Före montering och koppling var säker på att spänningskällan motsvarar maskinens tekniska data. All el- och pneumatiska anslutningar måste ske av en professionell elektriker. Anslut den pneumatiska kopplingen som finns på höger sida av maskinen till den pneumatiska källan. Elnätet som maskinen ansluts till, måste vara skyddad med proppar och en ordentlig jordning. Montera jordfelsbrytaren till huvudströmkällan. Skjutningsströmmen måste sättas på 30 ma. Varning: Maskinen har ingen stickkontakt. Användaren måste själv montera en kontakt på mer än 16 A, som motsvarar maskinens spänning.. 9. Justering av drift: Lutningspedal (H) Vändpedal av monteringsbord (Z) Pedal av fastsättningshakor (V) Pedal av klinchpress (U) Observera: nedanstående operation hänvisas till Fig 4 Tryck på vändpedal av monteringsbord (Z), monteringsbordet (Y) roterar medurs Lyft upp (Z), monteringsbordet (Y) roterar moturs. Tryck på pedalen av klinchpressen (U) för att få klinchpressen (R) att trycka på däcket; släpp pedalen (U) för att få pressen (R) att gå tillbaka till sin originella positio Tryck pedalen av hakorna (V) för att få fastsättningshakorna på monteringsbordet (G) att öppna sig tryck pedalen igen för att stänga dom (G). När pedalen ligger i medelpositionen, ska hakorna ligga på plats. Lyft tryckluftslåsknappen (K) för att låsa horisontala armen (N) och armen av monteringshuvudet (M). Tryck på lutningspedalen (H) för at få pelaren (C) att luta bakåt; lyft på pedalen för att få pelaren tillbaka till övre position. 7

8 Däckbytesoperationen består av tre delar: 1) Demontering av klinchen. 2) Demontering av däcket från fälgen. 3) Montering av däcket på fälgen. Varning: Använd inte maskinen om du är klädd i lösa kläder. Kom ihåg att använda skyddsglasögon, handskar och säkra skor. Se till att däcket är helt tomt och lossa alla däckvikter från fälgen. [9.1. Att lossa däck från klinchen Kontrollera att det inte finns luft i däcket. Sätt däcket emot gummikudden (S). Tryck klinchpressen (F) mot klinchen på ca 10 mm från fälgens kant (Bild 5). Tryck på pedalen av klinchpressen (U) för att trycka pressen på däcket. Repetera detsamma på flera punkter av däcket på båda sidor för att få loss klinchen från fälgen Att lossa däck från fälgen Bild 5. Se till att alla däckvikter har tagits bort från fälgen och att däcket är komplett tömt på luft innan du lossar däcket. Lägg till smörjfett (eller motsvarande smörjmedel) på däckets klinch. Om fett inte användas, kan maskinen skada däcket eller till och med orsaka att det går sönder. Sätt fast fälgen med fastsättningshakarna beroende på dess måttförhållanden: a) Att låsa fälgen från yttersidan: Använd pedalen (V) för att röra de fyra hakarna (G) på monteringsbordet (Y) till lämplig punkt beroende på fälgens storlek. Sätt däcket på monteringsbordet, håll i fälgen och tryck på hakarnas pedal (V) tills fälgen är stabilt fastsätt i hakarna. b) Att låsa fälgen från insidan: Rör hakarna (G) till stängd position i mitten av monteringsbordet. Sätt däcket på monteringsbordet och tryck på pedalen (V) som öppnar hakarna, för att öppna hakarnas position och låsa fälgen på plats. Varning: Se till att däcket är ordentligt fastsatt på plats i hakarna före den följande åtgärden. 8

9 Sänk den vertikala armen (M) tills monterings-/demonteringshuvudet (I) befinner sig bredvid kanten på fälgen, vrid den pneumatiska låsningsknappen (K) för att låsa den vertikala och horisontella armen (M) i läge och styra avståndet från monterings-/demonteringshuvudet till kanten på hjulfälgen ca 2-3 mm. Driv däckjärnen (T) mellan däckets klinch och främre ändan av monteringshuvudet (I) och lyft klinchen på monteringshuvudet så som I bild 6. Varning: Kedjor, armband, lösa kläder och motsvarande kan orsaka fara för användaren nära roterande delar. Bild 6 Tryck på pedalen av monteringsbordet (Z) medan du håller däckjärnen på plats, för att vända monteringsbordet (Y) medurs tills klinchen har komplett släppt från däckets fälg. För att lösa den andra klinchen, använd däckjärnen för att lyfta upp däcket och lossa däcket från fälgen. Tryck på lutningsspaken (H) för att vända i lutande position bakom pelaren och ta bort däcket från monteringsbordet Montering av däck: Varning: Se till att däck och fälg är av samma storlek före monteringen. För att undvika skador på däcket, smörj däckets klinch och fälgens kant med fett som rekommenderats av tillverkaren. Sätt däcket på fälgen. Varning: När du griper fälgen med fastsättningshakor, sätt inte dina händer på fälgen för att undvika skador under åtgärden. Bild 7 Vänd armen av monteringshuvudet bakåt, sätt däcket på fälgen och vänd monteringshuvudet tillbaka ovanför däcket så som när däcket lossas. Sätt däckets nedre klinch på bakre delen av monteringshuvudet från ena sidan, och under främre delen av huvudet från andra sidan. Tryck på däcket antingen för hand eller med hjälparmen och vänd monteringsbordet för att sätta däckets nedre klinch på fälgen. Repetera åtgärden med övre klinchen för att komplettera monteringen (Bild 7). 10. Hjälp Arm 066 (tillval) Hjälparm 066 är en hjälpanordning för däckväxlare, den används för att avmontera och montera däck. Innan någon operation av den här maskinen krävs, uppmanas operatören att läsa igenom bruksanvisningen noggrant. Låt bli att försök med några operationer som inte anges i den. Tillverkaren ansvarar inte för skada eller skador orsakad av felaktig drift. Vänligen håll bruksanvisningen till hands för konsultation. 9

10 10.1 Tekniska data Arbetstryck Vikt Paketdimension Ljudnivå 8~10 bar 100kg 1550*310*550mm LpA<75dB Säkerhets regler Användning av denna apparat är tillåtet endast för en professionell person eller en person som har läst igenom bruksanvisningen och har erfarenhet av maskiner. Denna apparat får användas endast med våra däckmaskiner, och vi ger ingen garanti, att den fungerar med andra däckmaskiner. Producenten tar inget ansvar för modifieringar som användaren gör på maskinen Installation Bild 8 Lägga märke till! Installationen av denna hjälpanordning ska utföras av professionell personal. Koppla bort enheten från strömförsörjningen och luftkällan före montering Transport Flytta enheten med en gaffeltruck som illustreras på bild Uppackning Vid uppackning, kontrollera och säkerställ att alla delar som finns på förpackningslistan ingår. Om några delar saknas eller är skadade, vänligen kontakta återförsäljaren. Var vänlig håll paketet utom räckhåll för barn Arbetsplatsbehov Bild 9 visar minsta avstånd (cm) från väggarna efter montering av denna hjälpanordning. Vänligen välj rätt plats för att installera den. Notera att avståndet skall vara minst 500 mm från alla riktningar för drift. Bild 9 10

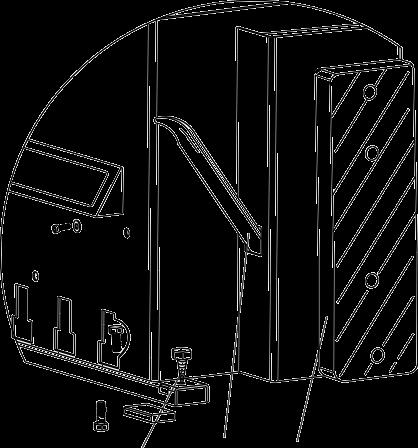

11 Montering 1) Koppla från däckväxlaren från nätaggregat och luftkälla. 2) Montera 066-hjälparmen till motsvarande placering på maskinkroppen i "1" -området med lämplig bult. (reserverat monteringshål) (bild 10) 3) Anslut luftslangen till motsvarande fog genom kroppens bakre hål. Bild 11 10,4. Användning Bild 10 Montering och demontering av stora platta däck är svårt arbete. Med hjälp av 066 hjälper armen till att montera/demontera däcket från däckets klinch och gör operationen enklare. Det är en bra hjälp för däckväxlaren Montera däcken Lossa klinchen enligt handboken. Kläm däcket utifrån, dra åt motsvarande pedal för att öppna hakarna. Sätt däcket på monteringsbordet. Tryck på motsvarande pedal för att stänga hakarna tills de ligger nära fälgen Demontering av däcken 1). Normalt är däcket tätt fastsatt på fälgen. Lossa däcket med däckviktsrullar först, eller använd klichpressen. Dra hjälparmen ovanför däcket. Sätt däckviktsrullarna ovanför däcken så att de inte rör det. Lägg ned däckviktsrullar för att trycka däcket nedåt. Tryck på pedalen som roterar monteringsbordet. Lossa klinchen av däcket (Bild 11). Varning: Smörj däckviktsrullar (övre) och klinchar före operationen. 11

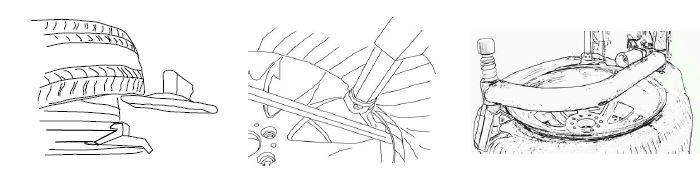

12 Bild 12 Bild 13 Bild 14 2). Demontering av övre klinchen a) Flytta monteringshuvudet nära kanten av fälgen, vrid däckets tryckarm för att flytta däckets pressblock ovanför däcket, tryck på växelhandtaget för att trycka in däcket och sätt in lyftarmen i mellanrummet mellan däck och fälg, häng sedan klinchen på monteringshuvudet. (Fig 12, 13) b) Lyft hjälparmen, vrid däckets tryckhuvud mot motsatt. Tryck på däcket med växelhandtaget för att skapa tillräckligt med utrymme. c) Tryck på pedalen för monteringsbordet så att det roterar. Med hjälp av däckets tryckhuvud är den övre däckspärren lossad. d) Lyft hjälparmmen för att flytta däckpressblocket till sin arbetsställning. 3). Demontering av nedre klinchen Vrid däckviktsrullen och flytta det under däcket, men rör inte det med fälgen. (Fig 13) Tryck på pedalen av monteringsbordet för att rotera bordet, under tiden lyft hjälparmen gradvis för att lossa däcket och demontera nedre klinchen. Varning: Däckviktsrullen kan inte användas för alla däck, vissa däck behöver att man gör följande: Flytta monteringshuvudet ovanför fälgen. Sätt i lyftarmen i avståndet mellan den nedre däckklinchen och fälgen, häng däcket på monteringshuvudet (bild 13). Tryck på pedalen av monteringsbordet för att rotera bordet. Med hjälp av monteringshuvudet lossas däcket helt Montering av däcket Smörj däckklinchen och vrid monteringsbordet, montera bottenklinchen med monteringshuvudet. Dra ut sexkantstången, tryck på den övre klinchen under monteringshuvudet 5 mm med däckpressningsvalsen, vrid den roterande armen och flytta däckets pressblock ovanför däcket. Rör inte vid fälgen i operationen, annars kan det orsaka skador på fälgen på grund av friktion. Tryck på pedalen för att rotera monteringsbordet och däckpressningsblocket, sänk hjälparmen för att trycka på däcket under fälgen. Montera däcket med monteringshuvudet. Var uppmärksam på säkerheten under drift. 12

13 11. Pumpa däcket: Viktigt: Det är väldigt farligt under uppblåsningsoperationen, ta det försiktigt och var uppmärksampå att det kan bli farligt om det kommer till problem med däck eller fälg. Den möjliga explosionen går då utåt och den stora kraften kan orsaka skada eller död hos operatören eller folket runt. Däck kan explodera på grund av följande: 1) Hjulkanten och däcket är inte av samma storlek; 2) Däcket eller hjulfälgen är skadad; 3) Trycket på däckinflationen är över max. tryck rekommenderat av tillverkaren; 4) Operatören misslyckas med att följa säkerhetsföreskrifterna. Bild 15 Vänligen använd följande sätt: 1) Ta bort ventilkåpan från ventilspindeln; 2) Kontrollera att luftmunstycket är helt nedtryckt över ventilspindelns gängor. 3) Kontrollera att däck och hjulfälg är av samma storlek; 4) Smörj både däckklinchen och hjulkanten, ytterligare smörjning krävs vid behov. 5) Blåsa upp däcken med paus, vid uppblåsning, kontrollera trycket som anges på tryckmätaren. Kontrollera även om klinchen är fast eller inte. Upprepa operationen ovan tills klinchen är fastsatt; du behöver särskilda steg vid uppblåsning av konvex fälg eller dubbel konvex fälg. 6) Fortsätt blåsa upp och kontrollera lufttrycket ofta tills det uppnår det önskade trycket. Obs! Överstig aldrig max. tryck från däcktillverkaren. Håll händerna och din kropp borta från uppblåsbara däck. Endast specialutbildade personer får utföra operationerna, tillåt inte andra att använda eller vara nära däckväxlaren. 12. Flytta maskinen: Använd gaffeltruck för att flytta maskinen. Koppla från däckväxlaren från elnätet och den pneumatisk luftförsörjningen, lyft basplattan och sätt i gaffeltruckarnas fötter. Montera sedan däckväxlaren till en ny position och fixera den ordentligt. Obs! Den plats som valts för att fixa däckväxlaren måste uppfylla säkerhetsföreskrifterna. 13

14 13. Underhåll: Varning: Endast professionella personer kan göra underhåll. För att förlänga maskinens liv underhåll maskinen noggrant enligt bruksanvisningen. Annars kommer det att påverka tillförlitligheten hos maskinen eller till och med skada operatören och andra i närheten. Varning: Innan du utför underhåll, koppla från däckväxlaren från elnätet, strömförsörjning och pneumatisk luftförsörjning, och tryck ner hakarna så att de är öppna och stäng monteringsbordets pedal. Trampa 3 ~ 4 gånger för att evakuera all tryckluft från maskinen. Skadade delar måste bytas ut av professionella Bild 16 personer med reservdelar som tillhandahålls av tillverkaren. - Rengör maskinen en gång varje dag efter arbetet. Rengör smuts på monteringsbor det med dieselolja en gång per vecka och smörj glidorna och klämmorna. - Efterföljande underhåll måste ske minst en gång per månad: Kontrollera oljenivån i oljemattningsmaskinen, fyll på med SAE30 # olja om det behövs. Skruva av med insexnyckel (E). Baserat på anslutning av tryckluft, tryck först upp hakarna och trampa på pedalen till monteringsbordet 5-6 gånger, och kontrollera om olja faller ner i oljebägaren. För kontinuerlig drift, tryck två gånger varje gång, släpp ner ett oljedropp, i annat fall justera skruven (D) som kontrollerar att oljan går in (Fig 16) - Som visas i Figur 16-1, när du funnit att det finns lite vatten i koppen, tryck upp dräneringensventilen för att tömma vatten med Bild 16.1 fingrarna. Släpp fingret efter att du dränerat vattnet, dräneringsventilen stängs automatiskt. Obs! Efter de första 20 dagarna ska du dra åt hakarna med åtdragningsskruvarna (B) på monteringsbordet (Fig 17) Obs! Om monteringsbordet förlorar ström, kontrollera om bältet är spänt enligt följande steg: Ta bort den vänstra sidokåpan genom att skruva loss skruvarna. Justera två skruvar på motorstödet, behåll ett lämpligt avstånd mellan Bild 17 motorstöd och motorbas. Dra åt skruvarna för bältesspänning. (Fig 18) Varning: Koppla loss maskinen från elnätet och pneumatiskt nätaggregat. Obs! Om vertikalarmen inte är låst eller inte uppfyller kravet om 2-3 mm från botten av monterings-/demonteringshuvud till fälgen, justera hexagonal låsplatta, (bild19) och justera (X). 14

15 Obs! För att uppnå tillförlitligheten av hakar och klinchbrytarspjäll, använd följande sätt för att hålla ventilerna rena: 1. Ta bort maskinhuvudets vänstra sidokåpa genom att skruva loss de två skruvarna; 2. Lossa ventilens ljuddämpare (A) som tillhör hakarnas öppna- och stängpedal och klinchbromspedalen (Fig 20) 3. Rengör ljuddämparna med tryckluft, var god ersätt den med hänvisning till reservdelslistan om den är skadad (Fig 23) Bild 18 Bild 19 Bild Felsökningstabell: Problem Orsak Lösning Monteringsbordet roterar bara in en riktning eller kan inte rotera. Medan montering av däcket, låses bordet inte på plats; Hakarna öppnar/ stänger långsamt; Monteringsbordet låser däcket på plats på fel sätt 1. Backningsbrytaren trasig. 2. Drivrem trasig 3. Motor funktionsfel 1. Luftläckage 2. Cylindern fungerar inte. 3. Slitna hakar. 4. Cylinderns tätningsringar har bryts. 1. Byt ut 2. Byt ut remmen 3. Kontrollera strömförsörjningen till motorn. Byt ut motorn. 1. Kontrollera alla delar av tryckluftsystemet. 2. Byt cylinderns kolv. 3. Byt hakarna. 4. Ersätt dem. Monteringshuvudet rör alltid fälgen under monteringen Pedalen av klinchpressen och hakarna går inte tillbaka till sin originella position 1. Låsplattan är dåligt justerad eller fel. 2. Skruvarna lösa. Hjälparmen kan inte låsas vertikalt. 1. Pedalens fjäder trasig. 1. Byt fjäder. 1. Byt plattan eller justera den. 2. Kläm fast skruvarna. Ersätt låsplattan. Klinchpressen är svår att använda 1. Ljuddämpare blockerad. 2. Tätningsringen i klinchpressens cylinder trasig. 1. Rensa eller byt den. 2. Byt den. 15

16 15. Reservdelsbeställning 1, Först samla de skadade delarna eller produktproverna som ska lagras och bekräfta mängden delar. 2, För att undvika misstag, bekräfta specifikationen av de delar som behöver bytas ut. Bekräftelse enligt följande: Enligt användningsområdet och positionen för delarna, hitta motsvarande kod från sprängskissen och notera hela koden (avsnitt 16). För kunder med många modeller, om samma tillbehör finns till olika modeller, kan ERP-informationskodningen visa olika serienummer, till exempel lyftarm: ERP informationskodning är C , serienumret i olika modeller, visar eller andra former av seriernummer som tillhör samma tillbehör. Till exempel måste vi köpa spett, eftersom spettet alltid placeras inuti, så vi lokaliserar sprängskissen enligt nedan: Se siffran "12" från figuren, hitta sedan alla meddelanden från listan och notera dem. Som följande figur Notera informationen 3, Samla informationen om produkterna till exempel: 16

17 4, Kontakta vår reservdelsavdelning för att bekräfta beställningsinformationen. 5, Bekräfta att beställningsinformationen är korrekt, så att beställningen med hänsyn till tillgång och efterfrågan levereras till dig i rätt tid. Särskilt tillkännagivande Företaget förbehåller sig rätten att ändra delspecifikationerna utan föregående meddelande. Företaget modifierar och förbättrar produkterna, men har inte skyldighet för produkterna som har utgått från fabriken 16. Lista på reservdelar som är förbrukningsvaror Anmärkning: Delarna i den här listan är reservdelar som är förbrukningsvaror, om du har andra reservdelsbeställningar vänligen kontrollera användarhandboken om tillbehör. 17

18 17. Sprängskisser: 17. Exploded drawing: CX Machine body B Grounding screw M6x CX Pedal front cover 12 C Lifting lever CX A Left attach board C Bead breaker arm rubber 4 B Hex socket head bolt C M6 10 Oil-water box 5 B Flat washer Hex socket head bolt 16 B Ø6*14*1.2 M8x20 6 B Outer hex bolt M8x25 17 B Flat washer Ø8*17*1.5 7 CX Head board CX Tilting seat 9 C Rubber foot buffer C Tilting protect cover C Rubber foot buffer 18

19 B07# #

20 79 S Quick union 1/8-Ø C Tilting cylinder piston rod 80 C Locking cylinder plate 148 B Self-locking nut M8 81 CX #N/A C Tilting cylinder cover without 82 B S V seal Ø20*28* C Horizontal arm locking spring C #N/A CX Slide arm block 152 B Nut ( silver ) M12*1.5*7 85 B Outer hex bolt M8* C Tilting cylinder barrel 86 B Self-locking nut M8 154 S Straight union 1/8-Ø6 87 B Self-locking nut M C Titling cylinder cover with 88 B Flat CX Tilting cylinder piston rod 89 B C Titling cylinder rubber sheath 90 C Locking spacer 159 B Flat washer 10*40* C Slide arm protective rear cover 161 B Self-locking nut M B M10* B Outer hex bolt M B M8* CX Hex locking board C C hose guide C CW Complete titling cylinder C Slide arm protective front cover #N/A 119 B Hex socket head bolt M10* C #N/A C Vertical arm cap C Column protection cover C Vertical arm spring 176 B Cross head screw 5* C Shock absorber 177 CX Column shaft 129 B Hex socket head bolt M #N/A P guide pulley C #N/A 131 B Hex socket head bolt M S V seal Ø50*60* S T-union 1/ S #N/A CX Vertical arm 185 B Hex socket head bolt M C Vertical arm washer CX Locking cylinder cover Ø B07# CW Complete Mount/demount head S #N/A 136 CX Mount/demount head protection 190 C Pneumatic handle switch plate 137 B Outer hex bolt M C Pneumatic handle valve rod C Mount/demount head 7# 192 C Pneumatic valve rod cap C Mount/demount head flat 193 C Pneumatic handle cover C Hex pin 194 C Pneumatic handle spacer C Mount/demount head protector 141 B Hex socket head bolt M12* S O seal 7.5* CW Complete Pneumatic locking switch 196 B Snap ring Ø8 143 B Hex socket head bolt M S Straight union 1/8-Ø6 145 S O seal Ø68.26* C Hex locking board spring C Tilting cylinder threaded #N/A S O S O seal Ø68.26* S Y S O- 20

21 202E-201 CX Turntable assembly 202 CX Jaw sliding plate(optional) 221A-203 CX A Jaw cap assembly C Jaw CX Big washer 206 B Spring washer Ø B Outer hex bolt M C Turntable cap 221A-209 CX Connection rod assembly CX Square turntable CX Square turntable washer 212 B Snap ring Ø65(shaft) 221A-214 CX A Jaw slide guide with pin 215 B B Snap ring Ø12(shaft) 217 B B Hex socket head bolt M12 40 Teeth locking washer Ø B Flat washer Ø12X30X CX Connection rod nut 221A-221 CX A C C C Jaw slide guide without pin615a Threaded connection rod 393 Clamping cylinder piston rod 400 Clamping cylinder cover without handle 225 S Straight union 1/8"-Ø8 226 S V seal Ø20*28* S O- seal 63* C Clamping cylinder piston Ø B B Nut M12X7X C Clamping cylinder barrel S O- seal Ø19.6X C Clamping cylinder cover with handle 234 S Quick union 1/8-Ø8 235 B Self-locking nut M CW Complete clamping cylinder C Jaw's protector 21

22 22 202E-237 CW Complete turntable

23 C Bead breaker arm spring CX Enlarge bead breaker arm B Hex socket head boltm CX Bead breaker pin 302 B Self-locking nut M CX Bead breaker cylinder rotating pin 303 S Union (90 ) 1/4-Ø8 325 B B Nut M16* B Self-locking nut M B Flat washer Ø16*28*2 327 B Flat washer Ø8*30*3 306 S O-seal Ø 16* B Spring washer Ø8 307 S O-seal Ø 20* B Outer hex bolt M8* S O-seal 180x5 330 S Straight union 1/8"-Ø CX Bead breaker cylinder cover assembly 331 S O- seal Ø19.6X C Bead breaker cylinder Enlarge bead breaker arm CX piston rod rotating washer Enlarge bead breaker arm 311 S V-seal 185X168X CX rotating shaft C Bead breaker cylinder piston CW Complete bead breaker cylinder CX Bead breaker cylinder barrel 350 CW Bead breaker cylinder exhaust valve 314 B Hex socket head bolt M6* S Union (90 )1/8-Ø CX Bead breaker shovel Bead breaker cylinder exhaust 352 C assembly valve cover Hex socket head bolt 316 B M C Seal washer 317 B Nut M16* C Bidirectional seal 318 U Guide belt 355 C Bead breaker cylinder exhaust valve barrel 319 B Spring washer Ø S Muffler 320 B Snap ring Ø S Straight union 1/4- Ø S O-seal Ø173.4x C Bead breaker shovel protection cover(optional) 23

24 24

25 C Reverse switch pedal 429 B Flat washer Ø C way valve pedal(right) 430 B Cross head screw M4* C way valve pedal(left) C Reverse switch handle 405 B Snap ring Ø12(shaft) 432 B Self-locking nut M6 406 B B Flat washer Ø3 407 B Cross head screw M4X B Cross head screw M3X B Flat washer Ø CX Pedal connection rod 409 B Self-locking nut M4 436 B Self-locking nut M8 410 B Self-locking nut M8 437 CX Pedal front shaft 411 B B Nut M C Cam connection rod 439 C Pedal twist spring C Pedal support board 440 B Hex socket head bolt M C Pedal Spring 441 B Hex socket head bolt M8x C Cam 442 S Union (90 )1/8-Ø C Cam washer 443 S Quick union 1/8-Ø6 417 B Hex socket head bolt M S Quick T-union1/8-2* Ø B Flat washer Ø C way valve barrel (right) 420 B Cross head self-tapping screw 2.9* C way valve cover CX Cam cover 452 B Cross head ST2.9* CW Complete 5-way valve for clamping cylinder 453 S Muffler 1/8" C Reverse switch cover CX way valve rod 425 B Nut M C way valve rod spacer S Reverse switch 457 S O seal 12*20*4 427 B Hex socket head bolt M S Throttle valve 428 B Flat washer Ø 6X12X1 470 CW Complete tilting 5-way valve 25

26 C Gear box lower cover 502 S Bearing S C Gear Belt pulley 505 B Outer hex bolt M8x B Key washer C Worm rod 508 S Bearing C Worm gear shaft C Worm gear CZ Worm gear shaft spacer 512 B Outer hex bolt M B Spring washer Ø B Pin 6X B Flat washer Ø10*20*2 516 B Hex socket head bolt M B Flat washer Ø6*14* C Gear box upper cover 519 B Key washer B Key washer S O-ring Ø 30* C Oil resistant seal CW Complete gear box A04 S T-union 3* Ø 8 A44 B Hex socket head bolt M6 16 A48 S Quick T-union CX Rotating valve casing S O-seal 59.9X CX Rotating valve mandrel 537 S Hose 5.5* Ø 8 A41 S Straight union 1/8-Ø8 548 B Hex socket head bolt M4X CW Complete Rotating valve 26

27 C Gear Belt pulley 601-MC Motor 220V/50HZ 601-MY Motor 220v CX Motor Belt pulley 603 B Hex socket head bolt M S Tyre changer belt A B Outer hex bolt M8X B Flat washer Ø8*30* S S B Flat washer Ø10*20*2 614 C Motor rubber washer CX Motor support 617 B Spring washer Ø C Motor rubber washer W 701 S Inflating gun indicator 702 C Helical hose 703 S Notch nut 704 S Straight union 1/4-1/4 705 B Flat washer Ø S Pressure adjust valve(optional) 707 S Quick union 1/4-Ø8 708 Complete inflating gun 802 S Quick nozzle 811 S oil fog maker 813 S Union (90 ) 820 CW Complete oil fog maker

28 ctro ctrn ctpp ctos ctot ctpq ctrm ctov ctou 28

29 F6601 CX Column assembly F5628 B M5*10 Hex socket head screw F5602 CX Guide Rail F5629 B Hex socket head screw M10*25 F5603 B Hex socket head screw M8*25 F5630 B Cross head screw M4*16 F6607 CX Support assembly F5601 C Handle cover for Bead breaker shovel F5609 CX Junction plate of cylinder Hexagon socket head bolt F5632 B cover M12*55 F6610 C Raise-fall cylinder 006 F5633 C Shaft F6611 CX Clamping cylinder barrel F5634 C Pentagon handle M10 F5615 B Self-locking nut M6 F6635 CX Arm seat assembly 066 F5616 B Hex screw M6*30 F6645 C Tire pressing pulley 008 F5617 C Pin for tire pressing head F6649 CX Roller support assembly F5618 C Tire pressing head (Upper) F6650 CX Tyre pressing rod assembly 066 F5619 B Lock washer F5651 B Flat washer Ø8*30*3 F5620 B Round nut M27 F6658 P Pin F5621 CX Rotating arm assembly 2 F5660 C adjust Handle F6622 CX Rotating arm assembly 1 F5655 C Tire lifting roller F5623 C Control valve protection cover F5656 B Flat washer Ø10*20*2 F5624 B Cross head screw M4X30 F726 B hex head bolt M10*60 F5625 B Nut M4 F727 CX Frictional washer (inside) F5626 S Handle valve F728 U Frictional guide washer F5627 CX Control panel assembly F729 CX Friction plate isolation block F5600 CX Tool box F733 B Self-locking nut M10 F5657 B Hex socket head screw M10*25 F734 CX Frictional washer(outside) F752 B Hex nut M8 F750 Side frictional washer F751 B Hex socket head screw M8*25 29

30 18. Kopplingsschema 19. Pneumatisk ritning 30
