1 Uppdrag nr. 18U0399 Markteknisk undersökningsrapport - Geoteknik Södra skogstorp, Eskilstuna kommun. Bjerking AB Strandbodgatan 1, Uppsala. Hornsgatan 174, Stockholm. Växel bjerking.se

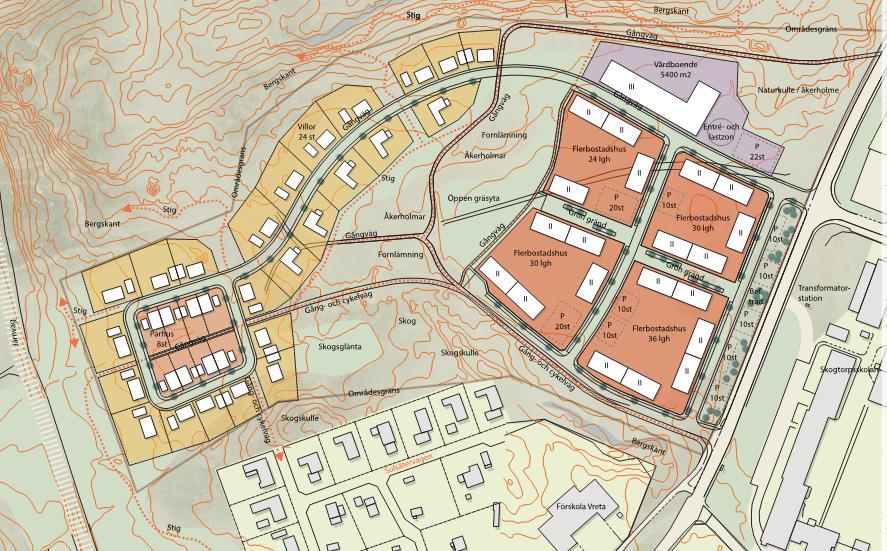

2 Uppdrag nr. 18U0399 Sida 1 (7) Markteknisk undersökningsrapport - Geoteknik Uppdragsnamn: Södra Skogstorp, Eskilstuna kommun Uppdragsgivare Uppsala Akademinförvaltning KB Göran Johansson Vår handläggare Sorena Aghili Datum Objekt Bjerking AB har på uppdrag av Uppsala Akademiförvaltning KB utfört en geoteknisk utredning inför projektering av nytt bostadsområde i Södra Skogstorp, Eskilstuna kommun. Mall: test Version: Status: [Publicering - state] Dokument: 18U0399 Markteknisk Undersökningsrapport Stockholm.docx Sparat: :15 Figur 1: Ungefärligt undersökt område markerat med streckad gränslinje. Bild från Eniro Ändamål Syftet med uppdraget har varit att klarlägga geotekniska förhållanden och förutsättningar av gator och VA-ledningar inför detaljplan. 3 Underlag för undersökningen Följande handlingar har utgjort underlag för undersökningen: Jordartskarta från SGU, hämtad Ledningsunderlag från ledningskollen.se. Modellfiler o Skogstorp centrum_0314 daterad o VA_Karta_Södra Skogstorp daterad Bjerking AB Box Postnr Ort Telefon Fax Org.nr F-skattebevis

3 Uppdrag nr. 18U0399 Sida 2 (7) o VA_Karta_Södra Skogstorp daterad Platsbesök av handläggande geotekniker Styrande dokument Denna rapport ansluter till SS-EN 1997 med tillhörande nationell bilaga enligt Boverkets föreskrifter och allmänna råd om tillämpning av europeiska konstruktionsstandarder (Eurokoder), BFS 2013:10, EKS 9. Se tabell 1-3. Tabell 1: Standard eller annat styrande dokument för fältundersökningar Undersökningsmetod Geoteknisk undersökning och provning - Provtagning genom borrnings- och utgrävningsmetoder och grundvattenmätningar; Del 1: Tekniskt utförande Geoteknisk fälthandbok. Allmänna råd och metodbeskrivningar Standard eller annat styrande dokument SS-EN-ISO SGF Rapport 1:2013 CPT - Spetstryckssondering SS-EN-ISO Vingförsök Övriga, ej Europastandarder SGF Rapport 2:93 & SS-EN ISO Trycksondering SGF Rapport 1:2013 Jord-bergsondering SGF Rapport 4:2012 Tabell 2: Standard eller annat styrande dokument för planering och redovisning Undersökningsmetod Eurokod 7: Dimensionering av geokonstruktioner; Del 2: Marktekniska undersökningar Geoteknisk fälthandbok. Allmänna råd och metodbeskrivningar Standard eller annat styrande dokument SS-EN SGF Rapport 1:2013 Beteckningssystem SGF och BGS Beteckningssystem för geotekniska utredningar 2001:2 Bjerking AB

4 Uppdrag nr. 18U0399 Sida 3 (7) Tabell 3: Standard eller annat styrande dokument för laboratorieundersökningar Undersökningsmetod Jordartsbenämning och klassificering Materialtyp och tjälfarlighetsklass Standard eller annat styrande dokument SS-EN ISO AMA 13 Anläggning Vattenkvot Fd SS Konflytgräns Fd SS Skjuvhållfasthet, konförsök Fd SS Geoteknisk kategori Undersökningar är utförda i enlighet med Geoteknisk kategori 2. 6 Befintliga förhållanden 6.1 Topografi Marknivån i de sonderade punkterna varierar mellan + 28,2 och + 38,9. De högsta nivåerna har registrerats i norra delen av undersökningsområdet. 6.2 Ytbeskaffenhet Marken i området utgörs av grönområden som består av gräsytor och skogspartier. 6.3 Befintliga konstruktioner Befintliga konstruktioner utgörs av fotbollsplan, dagvattendiken, trumma och järnvägsspår som finns väster om undersökningsområdet. 7 Positionering Utsättning av sonderingspunkter och inmätning av området har utförts av mätansvarig Benny Näsman, Lina Elfström och Besmir Gjonaj med GPS instrument och totalstation. Mätningarna har utförts i mätklass B enligt Geoteknisk Fälthandbok - SGF Rapport 1:2013. Höjdsystem: RH2000 Koordinatsystem: SWEREF Geotekniska fältundersökningar 8.1 Geoteknisk utrustning Sondering och provtagning har utförts med borrbandvagn utrustad med fältdator för insamling av undersökningsdata i digitalt format. Följande borrfordon och sonder har använts: Borrfordon Geotech 607 nr kalibrerad GM 75 nr kalibrerad CPT-sonder Bjerking AB

5 Uppdrag nr. 18U0399 Sida 4 (7) Geotech CPT-sond 4240, kalibrerad Utförda sonderingar 1 CPT-sonderingar för utvärdering av jordlagerföljd i lösa jordar. 1 vingförsök för bestämning av lerans odränerade skjuvhållfasthet. 21 jord/bergsonderingar för kontroll av jordlager samt bergets överyta. 20 trycksonderingar för kontroll av lösa jordars mäktighet och karaktär. 8.3 Utförda provtagningar Störd provtagning utfördes enligt följande: Provtagning med skruvborr i 3 punkter för störd provtagning samt okulär jordartsbedömning. 8.4 Undersökningsperiod Geoteknisk sondering och provtagning har utförts under april månad Kompletterande provtagning har utförts under maj månad Fältingenjör Fältarbetet utfördes av fältgeotekniker Timmy Widholm och Denny Widholm. 8.6 Provhantering Jordprover har hanterats i enlighet med SGF Rapport 1: Inrapporterade observationer och iakttagelser Artesiskt grundvatten vid punkt 18B19 Block förekommer vid skruvprovtagnin. 9 Geotekniska laboratorieundersökningar Laboratorieundersökningar har utförts på Sweco Geolab i Stockholm under ledning av Per Carlsson. 9.1 Utförda undersökningar Omfattningen av laboratorieundersökningar framgår nedan. 7 jordartsklassificering av störda prover har utförts för fastställande av materialtyp och tjälfarlighetsklass. 5 rutinanalyser av störda prover för bestämning av jordart, vattenkvot och konflytgräns samt fastställande av materialtyp och tjälfarlighetsklass. 9.2 Provförvaring Skruvprover har förvarats på Sweco Geolab i provpåsar i +20 C. Proverna sparas i sex månader från provtagningsdatum. 10 Hydrogeologiska undersökningar Installation av 2 grundvattenrör för kontroll av grundvattnets trycknivå. Grundvattenrören har installerats i jordlager under eventuellt förekommande lera. Vattennivån i röret antas motsvara vattentrycket omkring filterspetsen. Grundvattenobservationer har utförts i grundvattenrör, 18B19_GV och 18B39_GV som installerades Funktionskontroll är utförd på samtliga rör. Bjerking AB

6 Uppdrag nr. 18U0399 Sida 5 (7) Tabell 4: Information om nivå för rörtopp och filternivå. Grundvattenrör Rörtopp Rörlängd inkl filter [m] Spetsnivå Marknivå 18B19_GV +34,5 5,5 +29,0 +33,5 18B39_GV +36,6 4,5 +32,1 +35,6 Tabell 5: Registrerade grundvattenobservationer. Grundvattenrör Marknivå Datum Nivå GVY Anmärkning 18B19_GV +33, Ej stabiliserad , ,7 15B39_GV +35, Ej stabiliserad , ,3 11 Sammanställning av härledda värden 11.1 Utvärdering och korrigering Odränerad skjuvhållfasthet utvärderad från vingförsök har korrigerats enligt rekommendation i SGI Information 3 (SGI, 2007). Utvärdering av CPT-sonderingar har utförts med datorprogrammet Conrad Version (SGI, 2006) enligt rekommendation i SGI Information 15 (SGI, 2015) Indexegenskaper Indexegenskaper redovisas i bilaga 1 (rutinundersökning av störda prover) Odränerad skjuvhållfasthet Sammanställning av odränerad skjuvhållfasthet härledd från CPT-sondering och vingförsök, kan ses i figur 2. Bjerking AB

7 Djup [m] Uppdrag nr. 18U0399 Sida 6 (7) Djup 0 Korrigerad odränerad skjuvhållfasthet [kpa] ,5 1 1,5 2 2,5 3 3,5 4 4,5 5 Vb 18B66 CPT 18B67 Figur 2: Sammanställning av odränerad skjuvhållfasthet. 12 Värdering av undersökning 12.1 Generellt Den geotekniska undersökningen utfördes utan några större problem. En del planerade provpunkter kunde inte utföras på grund av hinder ute på fält (träd, block och arkeologi). 13 Redovisning Utförda undersökningar redovisas på bilagor och ritningar enligt SGF/BGS beteckningssystem version 2001:2 (se och SGF Beteckningsblad (dat ) enligt SS-EN ISO Bilagor Bilaga 1 Jordprovsanalys störda prover (1 sida) Bilaga 2 Vingborrprotokoll (1 sida) Bilaga 3 Utvärderade CPT-sonderingar (5 sidor) Bilaga 4 SGU Jordartskarta (2 sidor) Bjerking AB

8 Uppdrag nr. 18U0399 Sida 7 (7) 13.2 Ritningar Ritning Innehåll Skala (A1) Datum G Planritning 1: G Planritning 1: G Profil 1:100/1: G Profil 1:100/1: Bjerking AB Granskad av Sorena Aghili Telefon: sorena.aghili@bjerking.se Jens Torsteinsrud Bjerking AB

9

10

11

12

13 Bilaga 1, Sida 1 av 1

14 Uppdrag nr. 18U0399 Sida 1 (1) Bilaga 2 - Vingborrprotokoll Uppdragsnamn Södra skogstorp, Eskilstuna kommun. Dagvatten och VA-utredning. Provtagningsdatum Vingens dimension: 110 x x x 80 mm (Välj en av vs 1,2 och 3) Borrpunkt Ostörd hållfasthet Omrörd hållfasthet Sensivitet Anmärkning Djup (m) Avl(a) (mm) Mv τ f (kpa) Avl (a) (mm) Mvr τ γ (kpa) S t = τ f τ γ 18B ,5 60,8 60,8 42,9 Mall: VS Uppdrag Version: 1.3 Status: Godkänd Dokument: 18U0399 Bilaga 2 - Vingborrprotokoll.docx Sparat: :45 Bjerking AB Box Uppsala Telefon Fax Org.nr F-skattebevis

15 Bilaga 3, Sida 1 av 5 CPT-sondering utförd enligt EN ISO Förborrningsdjup Start djup Stopp djup Grundvattennivå 3,00 m 3,00 m 3,82 m 1,00 m Referens Nivå vid referens Förborrat material Geometri my (RH2000) 29,90 m Fyllning Normal Vätska i filter Hydrualolja Borrpunktens koord. Utrustning Geotech Sond nr 4240 Projekt Projekt nr Plats Borrhål Datum Husby-Vreta 18U0399 eskilstuna 18B Spetstryck q t (MPa) Friktion f t (kpa) Portryck u, u o, u (kpa) Friktionskvot R ft (%) Portrycksparameter B q 0,0 0,2 0,4 0,6 0,8 1, ,0 0,5 1,0 1,5 0,0 Lutning (grader) ,5 1,0 1,5 Djup (m) 2,0 2,5 3,0 U o U 3,5 U o U o U o U o U U U U J:\2018\18U0399\G\CPT\18B67.CPW

16 Bilaga 3, Sida 2 av 5 CPT-sondering utvärderad enligt SGI Information 15 rev.2007 Referens Nivå vid referens Grundvattenyta Startdjup my (RH2000) 29,90 m 1,00 m 3,00 m Förborrningsdjup Förborrat material Utrustning Geometri 3,00 m Fyllning Geotech Normal Utvärderare Datum för utvärdering Sorena Aghili Projekt Projekt nr Plats Borrhål Datum Husby-Vreta 18U0399 eskilstuna 18B ,0 Klassificering Odränerad skjuvhållfasthet τ fu (kpa) Friktionsvinkel ( o ) Relativ lagringstäthet I D (%) Modul (MPa) ,010 0,5 1,0 Mg[saclGr] 1,5 x o + Svensk empiri Lunne, överkonsoliderad Lunne, normalkonsoliderad Djup (m) 2,0 2,5 Mg[saclGr] 3,0 ej utv. pga S`vo = 0 EL HOC x 3,5 Cl vl NC (x) (x) J:\2018\18U0399\G\CPT\18B67.CPW

17 Bilaga 3, Sida 3 av 5 CPT-sondering utvärderad enligt SGI Information 15 rev.2007 Referens Nivå vid referens Grundvattenyta Startdjup my (RH2000) 29,90 m 1,00 m 3,00 m Förborrningsdjup Förborrat material Utrustning Geometri 3,00 m Fyllning Geotech Normal Utvärderare Datum för utvärdering Sorena Aghili Projekt Projekt nr Plats Borrhål Datum Husby-Vreta 18U0399 eskilstuna 18B ,0 Klassificering Effektivtryck (kpa) Odränerad skjuvhållfasthet τ fu (kpa) ,5 1,0 Mg[saclGr] 1,5 Djup (m) 2,0 2,5 Mg[saclGr] 3,0 ej utv. pga S`vo = 0 EL HOC x 3,5 Cl vl NC (x) (x) J:\2018\18U0399\G\CPT\18B67.CPW

18 Bilaga 3, Sida av 5 C P T - sondering Projekt Husby-Vreta 18U0399 Förborrningsdjup Startdjup Stoppdjup Grundvattenyta Referens Nivå vid referens Kalibreringsdata Spets 4240 Datum Areafaktor a 0,843 Areafaktor b 0 Skalfaktorer 3,00 m 3,00 m 3,82 m 1,00 m my (RH2000) 29,90 m Förborrat material Geometri Vätska i filter Operatör Utrustning x Inre friktion O c Inre friktion O f Cross talk c 1 Cross talk c 2 Portryck Friktion Spetstryck OmrådeFaktor Område Faktor Område Faktor 0,0 kpa 0,0 kpa 0 0 Plats Borrhål Datum Fyllning Normal Hydrualolja Timmy Widholm Geotech Portryck registrerat vid sondering Nollvärden, kpa Före Efter Diff Korrigering Portryck Friktion Spetstryck eskilstuna 18B Portryck Friktion Spetstryck 228,20 229,10 0,90 124,40 124,80 0,40 6,82 6,80-0,02 (ingen) (ingen) (ingen) Bedömd sonderingsklass CPT-2 Använd skalfaktorer vid beräkning Portrycksobservationer Skiktgränser Klassificering Djup (m) 1,00 Portryck (kpa) Djup (m) Djup (m) Från Till 2,00 2,00 2,00 3,00 2,00 3,00 3,00 3,50 Densitet (ton/m 3 ) 1,90 1,90 1,90 Flytgräns 0,38 0,53 0,42 Jordart Mg[saclGr] Mg[saclGr] Anmärkning J:\2018\18U0399\G\CPT\18B67.CPW

19 C P T - sondering Projekt Husby-Vreta 18U0399 Djup (m) Från Till 1,00 2,00 2,00 3,00 3,20 3,40 3,60 1,00 2,00 2,00 3,00 3,20 3,40 3,60 3,71 Klassificering Mg[saclGr] Mg[saclGr] Mg[saclGr] ej utv. pga S`vo = 0 Cl EL Cl vl Cl vl HOC NC NC ρ t/m 3 1,90 1,90 1,90 1,60 1,60 w L τ fu kpa 0,38 0,42 0,42 7,8 (17,6) (17,9) Plats Borrhål Datum 0,0 0,0 0,0 9,3 20,5 23,9 27,7 30,1 eskilstuna 18B ,0-5,0-10,0-5,7-0,5 0,9 2,7 3,5 99,7 Bilaga 3, Sida 5 av Sida 1 av 1 φ σ vo σ' vo σ' c OCR I D E M OC M NC o kpa kpa kpa % MPa MPa MPa 106,44 1,00 1,00 J:\2018\18U0399\G\CPT\18B67.CPW

20 Bilaga 4, Sida 1 av , ' Jordartskarta Vilsta Berga HÄLLBYBRUNN 1: : ESKILSTUNA H Jordartskarta 1: : visar jordarternas utbredning i eller nära markytan samt förekomsten av block i markytan. Ytliga jordlager med en mäktighet som understiger en halv till en meter redovisas i vissa fall. Även underliggande jordlager, t.ex. isälvssediment under lera, redovisas i vissa fall, men någon systematisk kartläggning av dessa har inte gjorts. Även vissa landformer, såsom moränbacklandskap, moränryggar och flygsanddyner redovisas. Jordarterna indelas efter bildningsätt och kornstorlekssammansättning. Jordartskarta 1: : visar information ur det SGU anger som databasprodukten Jordarter 1: : I denna produkt ingår jordartskartor framställda med olika metoder och anpassade för olika presentationsskalor. Kortfattad information om karteringsmetod för det aktuella kartutsnittet och lämplig presentationsskala med hänsyn till kartans noggrannhet ges på sidan två av detta dokument. Observera att det som är lämplig skala kan avvika från det valda kartutsnittets skala. För ytterligare information om jordarter, jordlagerföljder, jorddjup m.m. hänvisas till eller SGUs kundtjänst. 30,91 orsökna Skogstorp E E E Vretahagen Krön på isälvsavlagring Glacial lera Moränrygg Isälvssediment Blockrik yta Sandig morän Storblockig yta Urberg Tunt eller osammanhängande ytlager av torv Fyllning Underliggande lager av morän Underliggande lager av isälvssediment Husby-Rekarne Mossetorv Kärrtorv Svämsediment, ler--silt ' Sveriges geologiska undersökning (SGU) Underliggande lager av lera--silt Valsäng Ryningsberg Husby 32,02 ån ndevad Huvudkontor: Box Uppsala Tel: E-post: kundservice@sgu.se Svallsediment, grus Hy Jätteblock Hyndevadstrand Denna karta är automatiskt framställd ifrån SGUs databas med id-nr:wsuhkt0esk 0 0,2 0,4 0,6 0,8 Skala 1: ,0 km Topografiskt underlag: Ur GSD-Terrängkartan Lantmäteriet Rutnät i svart anger koordinater i SWEREF 99 TM. Gradnät i brunt anger latitud och longitud i referenssystemet SWEREF99. Gyttjelera (eller lergyttja) Postglacial lera Postglacial finsand Postglacial sand

21 Bilaga 4, Sida 2 av 2 Berga Vilsta 20, Jordartskarta HÄLLBYBRUNN ESKILSTUNA rsökna 59 20' 30, ' Kartläggningen har skett med olika metoder och skiftande geografiskt underlag samt för presentationsskalor från 1: till 1: Detta gör att det finns stora skillnader i kvalitet inom kartan, både vad gäller lägesnoggrannhet och jordarternas indelning. De skillnader i karteringsmetod som tillämpats vid kartläggningen redovisas genom att informationen har delats in i olika karttyper (2 5) i täckningskartan. Gemensamt för alla karttyper är att jordartsobservationerna i fält i huvudsak görs på ca en halv meters djup, dvs. under matjord och jordmån. Informationen bygger på kartläggningar som påbörjades på 1960-talet och pågår än idag. Den tidiga informationen har digitaliserats från tryckta kartunderlag. Resultatet från många kartläggningar har publicerats som tryckta kartor inom SGUs serier Ae, Ak och K och till dessa finns ofta kartbladsbeskrivningar utgivna, vilka innehåller kompletterande information om arbetsmetoder och geologiska förhållanden. Information om dessa beskrivningar finns på Denna karta är automatiskt framställd ifrån SGUs databas med id-nr:wsuhkt0esk Hyndevadstrand Hyndevadån Ryningsberg Sveriges geologiska undersökning (SGU) Huvudkontor: Box Uppsala Tel: E-post: kundservice@sgu.se Husby-Rekarne 32,02 Husby 0 0,2 0,4 0,6 0,8 1,0 km Skala 1: Vretahagen Skogstorp Valsäng 585 Topografiskt underlag: Ur GSD-Terrängkartan Lantmäteriet Rutnät i svart anger koordinater i SWEREF 99 TM. Gradnät i brunt anger latitud och longitud i referenssystemet SWEREF99. Arboga Köping Kungsör Torshälla Hällbybrunn Eskilstuna Strängnäs Malmköping Åkers Styckebruk Fältkartläggning med detaljerad digital höjdmodell som underlag. Lämplig presentationsskala: 1: (karttyp 2). Flygbildstolkning med detaljerad digital höjdmodell som underlag samt fältkontroller i huvudsak längs vägnätet. Lämplig presentationsskala: 1: (karttyp 3). Fältkartläggning på varierande kartunderlag. Lämplig presentationsskala: 1: (karttyp 4). Flygbildstolkning samt fältkontroller i huvudsak längs vägnätet. Lämplig presentationsskala: 1: (karttyp 5).
