1 ASSA ABLOY Entrance Systems

2 Copyright och friskrivningsklausul Innehållet i denna skrift har sammanställts med största möjliga noggrannhet, men ASSA ABLOY Entrance Systems tar trots detta inte något ansvar för eventuella skador som kan uppstå på grund av fel eller saknad information i denna skrift. Vi förbehåller oss rätten att göra lämpliga tekniska ändringar utan att det meddelas i förväg. Inga rättigheter kan tas i anspråk utifrån innehållet i detta dokument. Kulörguider: Kulörskillnader kan uppstå beroende på olika tryck- och publiceringsmetoder. ASSA ABLOY, Besam, Crawford, Megadoor och Albany, som ord och logotyper, är exempel på varumärken som ägs av ASSA ABLOY Entrance Systems eller företag inom ASSA ABLOY Group. Copyright ASSA ABLOY Entrance Systems AB Ingen del av denna skrift får kopieras eller publiceras genom scanning, utskrift, kopiering, mikrofilmning eller någon annan process utan att skriftligt tillstånd först inhämtats från ASSA ABLOY Entrance Systems. Alla rättigheter förbehålles. 2

3 Tekniska fakta Funktioner Storlekar - lastbrygga höjd Storlekar - nominell längd* Storlekar - nominell bredd Vertikalt arbetsområde 600, 700, 800, 900 mm 2000, 2500, 3000, 3500, 4000, 4500 mm 1750, 2000, 2200, 2250 mm Ovanför kajnivå: Under kajnivå: Tårplåt på plattform 8 mm (8/10) Ytbehandling Standard: Tillval: Styrenhet Styrenhet för lastbrygga Styrning av port Styrning av vädertätning Fel och serviceindikator mm mm RAL 5010 RAL 3002 RAL 6005 RAL 9005 Varmgalvaniserad * Andra storlekar kan fås på begäran Prestanda Lastkapacitet: 6 ton (60kN) Max. punktbelastning 6,5 N / mm² (8 mm tårplåt) Motorhydraulenhet 1,1kW Matning från nätet 400V 3-fas, 230V 3-fas Styrskåp, skyddsklass IP54 Tillåtna oljetyper Crawford standardhydraulolja (-20 C C) Crawford hydraulolja för låg temperatur (-30 C C) Crawford biohydraulolja (-20 C C) Magnetventiler 24V/DC 18W S1 Ytbehandling målningsklass 1 80 µm Korrosivitetsklass C2 M enl. DIN EN ISO Ytbehandling målningsklass µm Korrosivitetsklass C3 M enl. DIN EN ISO Galvaniserad ytbehandling Varmgalvaniserad 80 µm Korrosivitetsklass C4 & C5-I M enl. DIN EN ISO

4 Innehåll Copyright och friskrivningsklausul...2 Tekniska fakta...3 Innehåll Beskrivning Allmänt Tillämpning Arbetssätt Översikt Standard Tillval Teleskopisk läpp Läppmaterial Läpptyp Läppalternativ Avfasad läpp Plattform Tjocklek för tårplåten på plattformen EPDM-tätning Frontskyddsduk Halkskydd/ljuddämpning Yta Målning Varmgalvaniserad Ramar - anslutning till byggnad T-lastbryggsram för ingjutning i betong T lastbryggsram för ingjutning i betong W-lastbryggsram för svetsning F - platt ram för svetsning P - gropram för svetsning B - ingjutningsram Dockningsstyrsystem Docking LA TD Docking DLA TD Docking LSA TD Docking DLSA TD Övervakningssystem Energibesparing Förbättrad säkerhet Dock management Facility management Utrustning Buffertar Crawford DE6090E Eye Crawford DE6090WC Hjulkloss Crawford DE6090TS Trafikljussystem Crawford DE6090DL Dock light Heavy Duty LED Parkeringsguider Crawford DE6090DI Dock-IN

5 2. Urvalsguide Lastningskapacitet enligt EN Beräknad last Axelbelastning Dynamisk last Välj lastkapacitet Exempel Välj lastbryggans längd Beräkningen Exempel Nominell bredd Fritt utrymme under läppen Stålläpp Aluminiumläpp Specifikationer Mått Plattformens tjocklek Kontrollenheter Mått Funktioner CEN-prestanda Säkerhetskrav enligt europeisk standard EN Bygg- och utrymmeskrav Elektriska förberedelser Gropförberedelser T - ram + T-ram W-ram F-ram P-ram B-ram Service Index

6 1. Beskrivning 1.1 Allmänt Tillämpning teledock är den optimala effektivitetslösningen i applikationer för allmän industri och logistik. Den teleskopiska läppen fyller säkert avståndet mellan bryggan och flaket. teledocksystemet uppfyller standardkraven för de flesta lastningssituationer och uppfyller gällande regler och föreskrifter enligt europeisk standard EN Arbetssätt Manövrering av teledock baseras på den elektrohydauliska teleskopiska läppen, kontrollerad av en halvautomatisk styrenhet. När lastbryggan lyfts skjuts läppen ut och placeras sedan när lastbryggan sänks ned igen säkert på fordonsflaket. Efter lastning eller lossning, lyfts lastbryggan igen, läppen dras in och plattformen återställs automatiskt till dess viloposition, d.v.s. i ramphöjd Översikt Standard Ramar - anslutning till byggnaden: Tillval P-ram [gropram] Yta Färg RAL 5010 Hydraulisk utrustning Läpp Ramar - anslutning till byggnaden Hydraulenhet med lågt ljud Två hydraullyftcylindrar En hydraulläppcylinder Stålläpp Avfasad 40 mm Läpplängd 500 mm T-200 ram W-ram [ram för svetsning] F-ram [platt ram för svetsning] P-ram [gropam, max NL=3000] B-ram [boxram] Yta Färg RAL 3002, RAL 6005 eller RAL 9005 Varmgalvaniserad Hydraulisk utrustning Tillval för läpp Energi & ergonomi Lågtemperaturolja Bioolja Läpplängd 1000 mm Läpplängd 345 mm - Ergonomisk läpp Stålläpp fasad, 100 mm Aluminiumläpp 2 indragbara läppsegment Fasad läpp EPDM-tätning Frontduk Halkskydd/bullerdämpning 1) ns plattform 2) Teleskopisk läpp 3) ns ram 4) Tåskydd 5) Varningsremsor 6) Hydraulisk enhet 7) Lyftcylindrar 8) Cylinder för teleskopisk läpp 9) Buffertar (tillval) 10) Urtag för bakgavellift 11) Styrenhet Beskrivning 6

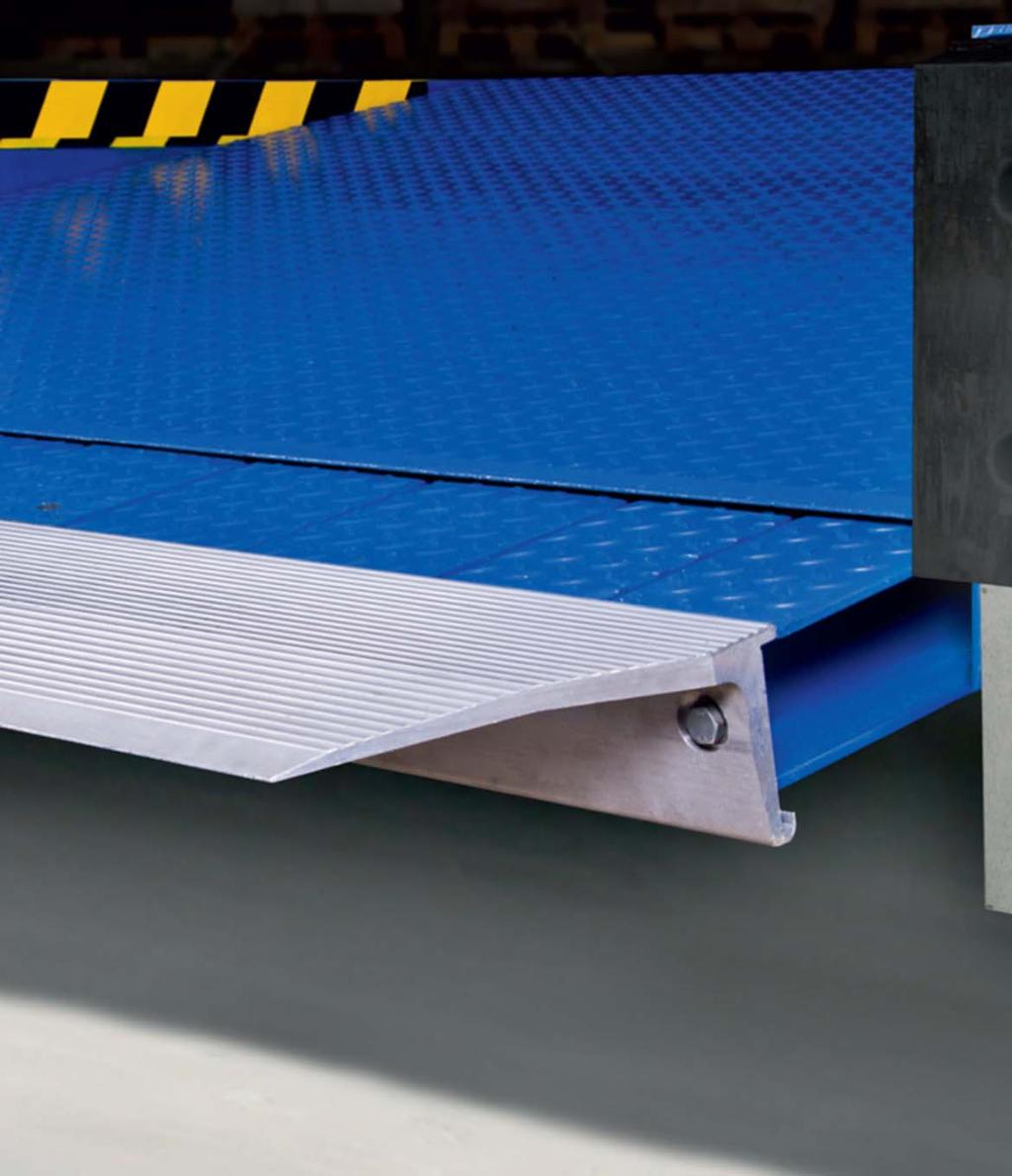

7 1.2 Teleskopisk läpp Läppmaterial Stål teleskopisk läpp Aluminium teleskopisk läpp Läpptyp Standardläpp Ergonomisk läpp Stålet teleskopisk läpp är konstruerat för användning av tung lastutrustning. Det har hög hållbarhet, samtidigt som det ger en medelkomfort. Aluminiumet teleskopisk läpp är konstruerat för att ge maximal bekvämlighet för lastutrustning med låg vikt. När standardläppen är utökad är det alltid en kant från läppen till plattformen på lastbryggan Längden på läppen är 500 mm eller mm När den ergonomiska läppen är helt utskjuten är den på samma nivå som lastbryggans plattform. På grund av den mjuka stötfria passagen motverkas stötbelastning. Maximalt buffertdjup är 100 mm. Längden på läppen är 345 mm Läppalternativ Standard teleskopisk läpp Avsmalnande teleskopisk läpp självjusterande sidosegment Avfasad läpp Standard teleskopisk läpp är en enkel rektangulär läpp för fordon av standardstorlek. En snedkapad teleskopisk läpp säkerställer att läppen når lastbilens flak, även när den inte är parkerad i exakt centrumposition. Förhindrar skador på lastbilen och avbrott i dockningsproceduren. s = 100 mm För tillämpningar för fordon med olika bredd kan teleskopisk läpp utrustas med 2 självjusterande sidosegment. På varje sida finns ett 140 mm brett segment som skjuts in när ett mindre fordon lastar av/ på. Standardstålläppen har en avfasning på 40 mm. Alternativt kan läppen fasas av 100 mm och är utformad för att ge maximal komfort och en mjuk övergång från läppen. Beskrivning 7

8 1.3 Plattform Tjocklek för tårplåten på plattformen Tårplåten på 8 mm (8/10) är konstruerad för lastning och lossning med vanliga gaffeltruckar med fyra lufthjul. Den lämpar sig också för hantering av utrustning med hög punktbelastning, som till exempel elektriska palltruckar EPDM-tätning För att täta mellanrummet mellan lastbryggan och gropen, kan en EPDM-tätning fabriksmonteras mellan den flexibla plattformen och ram. Genom att reducera drag i byggnaden, förbättras arbetsförhållanden och energibesparingar ökar. 1.4 Yta Målning Färger ns standardyta är målad. Standardfärg är: RAL 5010 Tillgängliga färger: RAL 3002 RAL 6005 RAL Standard målningsklass Om lastbryggan används på landsbygden, är standardytan: Målningsklass 1; 80 µm fabriksmålad för korrosivitetsklass C2 M Frontskyddsduk En PVC-frontskyddsduk på plattformen motverkar drag och smuts under lastbryggan Målningsklasser Om lastbryggan är avsedd för användning i ett stads- eller industriområde, eller i ett kustområde, kan det vara lämpligt att välja en alternativ målningsklass med ökad korrosionsbeständighet C3 M. Målningsklass 3; 160 µm fabriksmålad för korrosivitetsklass C3 M Varmgalvaniserad För att öka korrosionsbeständigheten till C4 för salta kustområden eller C5-I för aggressiva eller fuktiga miljöer, kan lastbryggan levereras med varmgalvaniserade (80 µm) ståldelar Halkskydd/ljuddämpning Genom att lägga på en ytbehandling av polyuretan på läppen och plattformen blir ytan halkfri och dämpningen av ljud ökar. Effekten blir en mjuk och smidig yta för utrustning som är inte är så slittåliga. PU-ytbehandlingen tål stötar, värme och de flesta typer av kemikalier och har en hög belastningskapacitet. Beskrivning 8

9 1.5 Ramar - anslutning till byggnad Ramen är lastbryggans anslutningspunkt till byggnaden och ett stadigt stöd för lastbryggan. teledock finns att få med olika ramtyper. Ramen kan bäddas in i betong eller monteras med skruvar eller genom svetsning. Alla ramar visas med urtag för bilens bakgavellift. Lastbryggorna finns även tillgängliga utan fördjupning för lyftens bakstycke T-lastbryggsram för ingjutning i betong T-ramen installeras i ett steg. n är direkt ingjuten i betong W-lastbryggsram för svetsning W-ramen är utformad för att svetsas fast direkt på golvplattan. Svetspunkterna kan slipas bort om ramen flyttas i framtiden F - platt ram för svetsning F-ramen är utformad för att kunna svetsa fast lastbryggan direkt på golvplattan. Svetspunkterna kan slipas bort om ramen flyttas i framtiden T lastbryggsram för ingjutning i betong Den bakre vertikala delen av T-200 ramen är förlängd från 100 mm till 200 mm för att förbättra situationen under processen med att bearbeta betongen i byggnadens golv när spalten i lastbryggans betonggrop inte helt stämmer med vår gropritning. T-ram (standard) 100 mm T-ram (standard) 200 mm Beskrivning 9

10 1.5.5 P - gropram för svetsning ns P-ram är konstruerad för att vila på en hård betongplatta i gropens bakkant. Resten av lastbryggan är svetsad i gropkanten. Detta leder till snabb installation och byte. NL B - ingjutningsram B-ramen är utformad för att fungera som ingjutningsform. Därför behövs inte komplicerat och dyrt formsättningsarbete. Beskrivning 10

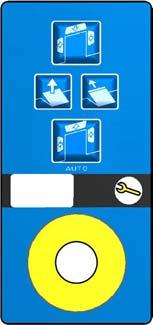

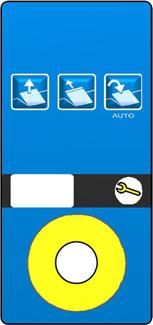

11 1.6 Dockningsstyrsystem Docking LA TD Docking DLA TD Tryck på dödmansgreppknappen om du vill hissa upp plattformen. Dödmansgrepp för att kunna placera läppen på lastbilens flak. Knappen Automatisk impuls används när du vill att lastbryggan ska återgå till parkeringsläge. Huvudströmbrytare eller nödstoppsknapp. Gränssnitt för att inkludera Crawford Eye och/eller hjulkloss. Tryck på dödmansgreppknappen om du vill hissa upp plattformen. Dödmansgrepp för att kunna placera läppen på lastbilens flak. Knappen Automatisk impuls används när du vill att lastbryggan ska återgå till parkeringsläge. Huvudströmbrytare eller nödstoppsknapp. Gränssnitt för att inkludera Crawford Eye och/eller hjulkloss. Konstruerad för att manövrera en takskjutport i dockningsstationen Docking LSA TD Docking DLSA TD Tryck på dödmansgreppknappen om du vill hissa upp plattformen. Dödmansgrepp för att kunna placera läppen på lastbilens flak. Knappen Automatisk impuls används när du vill att lastbryggan ska återgå till parkeringsläge. Huvudströmbrytare eller nödstoppsknapp. Gränssnitt för att inkludera Crawford Eye och/eller hjulkloss. Konstruerad för manövrering av en uppblåsbar vädertätning i dockningsstationen. Tryck på dödmansgreppknappen om du vill hissa upp plattformen. Dödmansgrepp för att kunna placera läppen på lastbilens flak. Knappen Automatisk impuls används när du vill att lastbryggan ska återgå till parkeringsläge. Huvudströmbrytare eller nödstoppsknapp. Gränssnitt för att inkludera Crawford Eye och/eller hjulkloss. Konstruerad för att manövrera en takskjutport och en vädertätning i dockningsstationen. Beskrivning 11

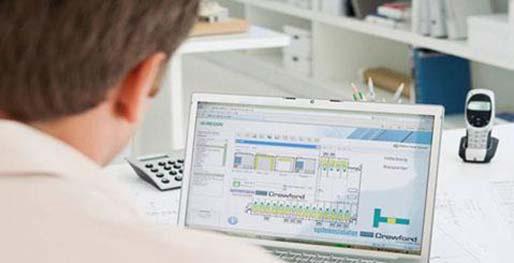

12 1.7 Övervakningssystem Som tillval för alla våra produkter, kan ett Crawford Monitoring System installeras Detta system gör den dagliga verksamheten effektiv och säker. Alla portar och dockningsstationer är anslutna till Crawford Monitoring Systems server, vilket ger möjlighet att kontrollera, övervaka och rapportera ett stort antal aspekter i en anläggning. 1.8 Utrustning Buffertar Buffertar är placerade framför lastbryggan för att absorbera energin från ett fordon som avsiktligt eller oavsiktligt krockar med byggnaden. Buffertarna finns tillgängliga i olika storlekar, olika modeller och med gummi, stålplatta och fjäderfunktion RS Tillämpning RS-bufferten är den ekonomiska lösningen för dockningsstationer där fordon av samma storlek lastar och lossar Energibesparing Ett övervakningssystem minskar energikostnaderna och bidrar till en bättre miljö. Det kostar energi varje gång en port öppnas. Om en port är öppen utan att någon lastbil står vid lastbryggan kostar det ännu mer energi. Ett Crawford Monitoring System kontrollerar automatiskt att ingen port öppnas om det inte står någon lastbil vid lastbryggan och kan till och med ställas in för att stänga porten om en aktivitet blir fördröjd Förbättrad säkerhet Det är en självklar rutin att stänga och låsa portar. Att kontrollera detta manuellt kan dock vara tidskrävande i en stor anläggning. Ett Crawford Monitoring System kan automatiskt säkerställa att alla portar är stängda och låsta när de behöver vara det. Det kan också aktivera alla portar och lås från en fjärransluten plats, och ge en översikt över byggnadens situation i realtid Dock management Ett bra sätt att öka trafikhastigheten och därmed effektiviteten i en logistikanläggning är att minska den tid som ingen lastbil eller fel lastbil vid en lastbrygga. Ett Crawford övervakningssystem visar i realtid vilka lastbryggor som är upptagna och lediga, och hur länge. Det gör det möjligt att reservera lastbryggor för dockningsaktiviteter och informera förare via SMS. Eftersom det sammanställer information från kameror och andra datakällor (RFID, kortläsare o.s.v.) uppdateras systemet i realtid Facility management Crawford Monitoring System ger en servicestatus i realtid för alla dina port- och dockningsbehov. Om en felkod ges meddelas Crawfords serviceorganisation automatiskt så att de snabbt kan åtgärda problemet. Annan underhållsinformation kan enkelt integreras, vilket ytterligare minskar de generella kostnaderna RB RB med stålfrontplatta Tillämpning RB-bufferten är stor, fast och av gummi. Det är en universell lösning för skydd av byggnader och fordon. Tillgängliga djup: 90 mm 140 mm Tillämpning RB-bufferten med stålskydd på framsidan ökar skyddet för byggnaden och förlänger livslängden på bufferten. Tillgängliga djup: 90 mm 140 mm Beskrivning 12

13 RB med stålfront och topplatta Tillämpning RB-bufferten med stålframsida och topplatta är utformad för fordon med höga flak, som till exempel containers Stålfjäderbuffert 800 Tillämpning 800 mm stålfjäderbufferten är konstruerad för tillämpningar där fordon generellt är högre än ramphöjd. Tillgängliga djup: 90 mm 140 mm EBF Crawford DE6090E Eye EBH Stålfjäderbuffert 600 Tillämpning EBF-bufferten är den perfekta lösningen för dockningsstationer där fordonen förväntas göra betydande vertikala ändringar av upphängningen vid på- och avlastning. Den här bufferten följer fordonets vertikala rörelser. Tillgängliga djup: 90 mm 140 mm Tillämpning EBH-bufferten är den perfekta lösningen för dockningsstationer där fordonsnivån ändras vid avoch pålastning. Denna buffert kan justeras vertikalt genom en "utlösningsanordning". Tillgängliga djup: 90 mm 140 mm Tillämpning Stålfjäderbufferten är det perfekta skyddet för ramp såväl som själva fordonet. Crawford Eye är ett elektroniskt, givarbaserat dockningssystem som mäter avståndet mellan fordonet och byggnaden. Detta underlättar för föraren att parkera vid dockningsstationen, men det blir även lättare att upptäcka objekt eller personer bakom fordonet Crawford DE6090WC Hjulkloss Hjulklossindikatorn har en givare som registrerar fordonets position och som är ansluten till lastbryggans kontrollpanel. Om inget fordon registreras, blockeras dockningsstationen av säkerhetsskäl. Dessutom förhindrar hjulklossen fordonet från att röra sig vid lastning/ lossning Crawford DE6090TS Trafikljussystem Trafikljussystemet har en givare ovanför lastbryggan som mäter närvaron av ett fordon eller så är det en hjulkloss som registrerar fordonet. Om det inte finns något fordon (lastbryggan är ledig), är trafikljuset rött på insidan, medan utsidan är grön. Trafikljuset kan också kombineras med en hjulkloss, Crawford Eye eller port-/lastbryggsförregling. Beskrivning 13

14 1.8.5 Crawford DE6090DL Dock light Heavy Duty LED Parkeringsguider Crawford DE6090DI Dock-IN Dock-IN White Eftersom dockningsbelysningen ofta är ett känsligt objekt i dockningsområdet, är den mycket tåliga Dock Light Heavy Duty LED den perfekta lösningen för att ge ljus till lastbils- och dockningsområdet. Den är konstruerad för de mest krävande miljöerna och motstår hårda stötar från t.ex. en rörlig gaffeltruck utan att bli skadad. Den här visuella hjälpredan gör det enklare att parkera fordonet och minskar risken för kollisioner. Speciellt lämpligt för dockningssystem med breda lastbryggsläppar och buffertskydd. Parkeringsguiderna kan sättas fast med bultar eller gjutas i betong i golvet framför lastbryggan. Crawford Dock-IN erbjuder en komplett serie inbacknings- och trafikljus som riktar in lastbilen mot lastkajen för att göra dockningsproceduren enkel och säker. Crawford Dock-IN baseras på modern LED-teknik och står för hög tillförlitlighet och låg energiförbrukning. Crawford Dock-IN White består av två vita LED-ljuslister. Den är konstruerad för att hjälpa till att vägleda lastbilen till lastkajen. Crawford Dock-IN White erbjuder mycket bättre och säkrare visuell hjälp än vita ränder målade på vädertätningen eller asfalten. Monterade på väggen är de alltid tydligt synliga, mindre exponerade för förslitning och inte dolda av smuts och snö! Dock-IN Red Dock-IN White & Red Tillval / Tillgängligt Crawford Dock-IN Red är ett trafikljussystem som består av en röd LED-ljuslist, en sensor för lastbilsavkänning och ett styrskåp för trafikljus. Sensorn känner av när lastbilen är i rätt läge, väldigt nära kajen. Det röda LED-ljuset slår TILL för att ge signal till lastbilsföraren att stanna och låta lastbilen rulla mot bufferten i lägsta hastighet, utan skaderisk. Systemet inkluderar en förreglingsfunktion för styrskåpets funktioner på lastkajen som endast kan aktiveras när lastbilen är på plats och det röda LED-ljuset är TILL. Crawford Dock-IN White & Red är den optimala kombinationen av båda system för enkel och säker dockning. De vita LEDljusen ger ett visuellt mål och de röda LED-ljusen positionerar lastbilen på rätt avstånd från kajen. De vita inbacknings LEDljusen slås av när lastbilen detekteras och samtidigt slår det röda LED-ljuset TILL. Crawford Dock-IN White & Red vägleder lastbilsföraren på bästa sätt för en enkel och säker dockning. Indikeringsljus invändigt, inbyggt i 950-styrskåp. Ett grönt LED-ljus i styrskåpet indikerar att styrskåpets funktioner är aktiverade. Operatören på lastkajen vet exakt när han kan börja lasta eller lossa. Det gröna LED-ljuset hjälper till att spara energi och styra hela lastprocessen. Andra röd LED-list En andra röd LED-list kan läggas till för att ha ett rött LEDtrafikljus på båda sidor om lastkajen. Detta är ett alternativ för terminaler med vänster- och högerstyrda internationella lastbilar. Hjulklossanslutning För att öka säkerheten är det möjligt att ansluta Crawford hjulklossen till trafikljusfunktionen Crawford Dock-IN Red eller Crawford Dock-IN White and Red. Styrskåpet kommer att vara förreglat tills lastbilen detekteras och hjulklossen är på plats. Obs: Se till att LED-ljuslisterna inte är täckta av vädertätningen. Lägsta möjliga lastbil är max mm under sensorläget. Beskrivning 14

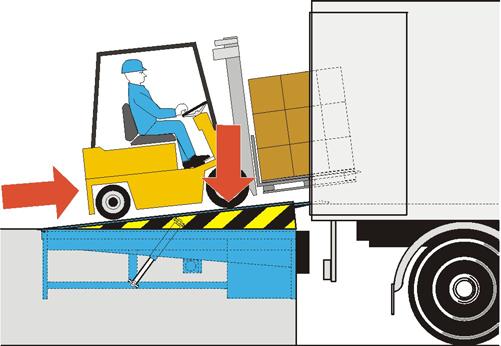

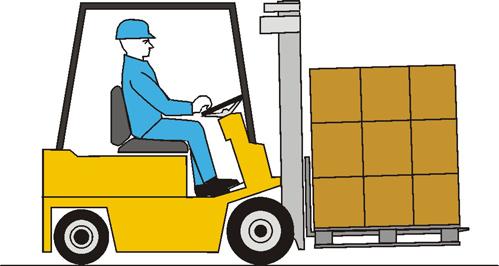

15 2. Urvalsguide 2.1 Lastningskapacitet enligt EN 1398 EN 1398 beskriver tre nyckeldefinitioner om laster Dynamisk last Den dynamiska lasten är rörelsen på den beräknade lasten och trycket på lastningsplattformen som orsakas när gaffeltrucken rör sig Beräknad last Den beräknade lasten är totalvikten av godset, gaffeltrucken och föraren Axelbelastning Axelbelastningen skall mätas över två rektangulära kontaktytor med ett lateralt avstånd på 1 m. Dessa ytor gäller endast om de aktuella förhållandena inte kräver en högre belastning. Storleken på markyta [mm²] hämtas från hjulbelastning [N] delat med två [N/mm²]. Förhållandet för det rektangulära avtrycket är W:L = 3: Välj lastkapacitet Lastkapaciteten på en lastbrygga måste alltid vara högre än den beräknade lasten Exempel Vikt för en gaffeltruck kg Godsvikt kg Förarens vikt 100 kg Total vikt/beräknad last kg Lämplig lastkapacitet för kg/60kn lastbryggan 6 ton (60kN) DL6020T teledock har som standard en tårplåt med 8 mm (8/10). I ritningen visas mätningar för en lastbrygga med en lastkapacitet på 60kN. Urvalsguide 15

16 2.3 Välj lastbryggans längd När du ska avgöra längden på lastbryggan kan du mäta den maximala höjdskillnaden mellan truckens lyftandordning och lastbryggans nivå. Därefter bestämmer du vilka fordon som används och tar reda på i vilken maximal lutning som fordonet kan användas. 2.5 Fritt utrymme under läppen Stålläpp Fordon Max lutning Rullbur 3% Handtruck för pallar 3% Elektrisk palltruck 7% Gaffeltruck (batteri) 10% Gaffeltruck (bensin) 15% Beräkningen Min. lastbryggslängd = höjdskillnad/lutning (%) Exempel Fordon: Elektrisk palltruck (max. 7 % lutning) Flakhöjd: mm Kajhöjd: mm Aluminiumläpp Skillnaden mellan flakhöjd och kajhöjd = 175 mm 175 mm / 7% = 2500 mm lastbryggslängd 2.4 Nominell bredd teledock finns tillgängliga med en nominell bredd på mm, mm, mm eller mm. Korrekt nominell bredd måste vara minst 700 mm bredare än det lastande fordonet. 255 Urvalsguide 16

17 3. Specifikationer 3.1 Mått 3.2 Plattformens tjocklek Tjocklek Max. punktbelastning 8 mm 6,5 N/mm² LE NL OL GL NW LE LH A B Nominell längd Total längd Längd på lutning Nominell bredd Läppförlängning ns höjd Arbetsområde ovanför lastbryggans nivå Arbetsområde under lastbryggans nivå Mått Vertikalt arbetsområde 60 kn LE 500 LE 1000 LE 345 NL LH A B A B A B Nominell bredd (NW) 1750, 2000, 2200, 2250mm för alla storlekar. Specifikationer 17

18 3.3 Kontrollenheter Mått 950-serien Funktioner Funktioner inkluderar LA- TD DSA- TD LSA- TD DLSA -TD Hålldonsknapp Stäng (hålldon) Impulsautoknapp Läpp ut (hålldon) Huvudströmbrytare Nödstoppknapp 400V 230V Indikator för underhåll 3-siffrig display Minnesfunktion Anslutning till Crawford Monitoring System BUS-nätverksgränssnitt Crawford eye Hjulkloss Styrning av port Styrning av vädertätning Standard Tillval / Tillgängligt Specifikationer 18

19 4. CEN-prestanda 4.1 Säkerhetskrav enligt europeisk standard EN 1398 Nödstoppsknapp. Säkerhetsventiler blockerar sänkningsrörelse efter max. 6% av den nominella längden för lastbryggan. Två lyftcylindrar ser till att lastbryggan stoppas i horisontalt läge. Flytande läge. Plattformstorsion. Lateral avvikelse på minst 3% av nominell bredd. Tåskyddsplåt täcker öppning mellan plattform och grop i lastbryggans högsta läge. Arbetsområdets lutning max. 12,5% (~7 ). Varningsremsor på sidoplåtar och på ram (svart/gul). CEN-prestanda 19

20 5. Bygg- och utrymmeskrav 5.1 Elektriska förberedelser 1 Styrenhet (ingår i leveransen) 2 Kanal för ledningsdragning, intern diameter 70, vinklar <45 (av andra) 3 Matning från nätet: Huvudsäkring: Motoreffekt: 3 / N / PE AC 50 Hz 400V 3-fas, 230V 3-fas D0 10 A gl 1,1 kw 4 Kabel: 7 x 0,75 mm² 5 Motorkabel: 4 x 1,5 mm² 6 Valbar säkerhetsbrytare till takskjutporten för att inaktivera lastbryggan när porten är stängd* *Icke-standard Bygg- och utrymmeskrav 20

21 5.2 Gropförberedelser Det här avsnittet visar vilka förberedelser av gropen som krävs för varje ramtyp till teledock T - ram + T-ram 200 Med urtag för bakgavelhiss Utan urtag för bakgavelhiss W-ram Med urtag för bakgavelhiss Utan urtag för bakgavelhiss Bygg- och utrymmeskrav 21

22 5.2.3 F-ram Med urtag för bakgavelhiss Utan urtag för bakgavelhiss P-ram Med urtag för bakgavelhiss Utan urtag för bakgavelhiss Bygg- och utrymmeskrav 22

23 5.2.5 B-ram Med urtag för bakgavelhiss Utan urtag för bakgavelhiss Bygg- och utrymmeskrav 23

24 6. Service Program för förebyggande underhåll och moderniseringstjänster Dina entréer är en del av ditt affärsflöde, så det finns all anledning att se till att de är väl fungerande. ASSA ABLOY Entrance Systems erbjuder dig ett underhållsprogram och en moderniseringsexpertis du kan lita på. Vårt underhållsprogram och våra moderniseringstjänster backas upp av en omfattande expertis för alla slags industriportar och dockningssystem, oavsett varumärke. Till ditt förfogande står ett team med dedikerade experttekniker, som under årtionden har arbetat med underhåll och service och skapat nöjda kunder. Program för förebyggande underhåll Vår ständiga målsättning är minimering av tidsförluster, energiförluster och oväntade problem. Vår serviceorganisation ger dig support dygnet runt för underhåll av alla industriportar och dockningssystem, oavsett varumärke. Om du vill befinna dig ett steg före ett eventuellt driftsstopp, utforska vår produktportfölj med Pro-Active Care planer. Naturligtvis erbjuder vi entréuppgraderingar som passar dina specifika önskemål och affärsbehov. Pro-Active Care - Underhållsplaner som passar din verksamhet Regelbundet underhåll kan förlänga livslängden för din utrustning och hjälper till att förebygga oväntade problem. Våra tekniker anländer på plats utrustade med kompetens och verktyg för att underhålla alla automatiserade entréer, oavsett varumärke. Pro-Active Bronze Grunden för alla Pro-Active planer bygger på tryggheten att veta att din utrustning inspekteras regelbundet och certifieras för såväl säkerhet som för optimal prestanda. Det inkluderar ett antal planerade besök på anläggningen beroende på dina behov. Alla oplanerade servicesamtal under kontraktstiden (inklusive arbete, resor och reservdelar) faktureras som speciella Pro-Active Care priser. Pro-Active Silver Denna plan erbjuder alla fördelar för Pro-Active Bronze med den ytterligare fördelen att arbete och resor inkluderas för servicesamtal under vanlig kontorstid. Den enda extra kostnaden gäller de ytterligare reservdelar som kan krävas under kontraktstiden. Pro-Active Gold Denna plan ger ett ultimat skydd för din automatiska entréinvestering. Det inkluderar alla fördelar med Pro-Active Silver, plus byte av alla nödvändiga delar under en oplanerad reparation eller under ett planerat underhållsbesök. Pro- Active Gold är ett utmärkt sätt att budgetera dina årliga utgifter för automatiska portar. Pro-Active Tailor-Flex Vårt mest flexibla underhålls- och serviceerbjudande. Pro- Active Care planen utformas av dig, vår kund. Med planen kan du balansera dina budgetmål mot din verkliga budget och den erbjuder även möjlighet att lägga till eller ta bort ett antal underhållselement för att passa dina budgetmål, samtidigt som din övergripande prestanda och säkerhetsbehov uppfylls. Modernisering Dina entréer är en långsiktig investering, varifrån du alltid vill ha det bästa. Produkter utvecklas över tid, så gör även regleringar och din verksamhet. Låt oss hjälpa dig öka dina energibesparingar och uppfylla dagens standarder. Vi erbjuder rådgivning och moderniseringspaket för föråldrade installationer, detta säkerställer att din investering klarar kraven och presterar optimalt under många år framöver. Reaktiv service Korrigerande Säkerhetskontroll Pro-Active Bronze Pro-Active Care Pro-Active Silver Pro-Active Gold Pro-Active Tailor Flex Andra skräddarsydda behov som svarstid, information om prestanda och avancerad användarutbildning Utbyte av slitna delar enligt ett förebyggande utbytesprogram för förbrukningsartiklar Utbyte av reservdelar vid haverier Rese- och arbetskostnader för ytterligare utryckningsbesök Förebyggande underhållsbesök 1-4 gånger om året Rese- och arbetskostnader för förebyggande underhållsbesök Svarstid och prioritet vid utryckningar <24 timmar Förebyggande, planerat underhåll som uppfyller de mest krävande standarderna på marknaden Säkerhets- och kvalitetskontroller enligt gällande normer och bestämmelser Dokumentation av testresultat Dokumentation som genereras på plats av utrustningens status, utvärdering och tillhandahållen service Välutbildade professionella tekniker med stor kunskap, modern utrustning och rätt reservdelar* Vår hotline till kundtjänst = Ingår som standard = Tillgänglig till specialpris * Välutrustade servicebilar med original- och nya reservdelar Service 24

25 Index Numerics 2 självjusterande sidosegment Docking DLA TD Docking DLSA TD Docking LA TD Docking LSA TD A Allmänt...6 Aluminium teleskopisk läpp...7 Aluminiumläpp Arbetssätt...6 Avfasad läpp...7 Avsmalnande teleskopisk läpp...7 Axelbelastning B B - ingjutningsram Beräknad last Beräkningen Beskrivning...6 B-ram Buffertar Bygg- och utrymmeskrav C CEN-prestanda Copyright och friskrivningsklausul...2 Crawford DE6090DI Dock-IN Crawford DE6090DL Dock light Heavy Duty LED Crawford DE6090E Eye Crawford DE6090TS Trafikljussystem 13 Crawford DE6090WC Hjulkloss D Dock management Dock-IN Red Dock-IN White Dock-IN White & Red Dockningsstyrsystem Dynamisk last E EBF EBH Elektriska förberedelser Energibesparing EPDM-tätning...8 Ergonomisk läpp...7 Exempel... 15, 16 F F - platt ram för svetsning...9 Facility management Färger...8 Förbättrad säkerhet F-ram Fritt utrymme under läppen Frontskyddsduk...8 Funktioner...3, 18 G Gropförberedelser H Halkskydd/ljuddämpning...8 K Kontrollenheter L Läppalternativ...7 Läppmaterial...7 Läpptyp...7 Lastningskapacitet enligt EN M Målning...8 Målningsklasser...8 Mått... 17, 18 N Nominell bredd O Översikt...6 Övervakningssystem P P - gropram för svetsning Parkeringsguider Plattform...8 Plattformens tjocklek P-ram Prestanda...3 R Ramar - anslutning till byggnad...9 RB RB med stålfront och topplatta RB med stålfrontplatta RS S Säkerhetskrav enligt europeisk standard EN Service Specifikationer Stål teleskopisk läpp...7 Stålfjäderbuffert Stålfjäderbuffert Stålläpp Standard...6 Standard målningsklass...8 Standard teleskopisk läpp...7 Standardläpp...7 T T lastbryggsram för ingjutning i betong...9 T - ram + T-ram Tekniska fakta...3 Teleskopisk läpp...7 Tillämpning...6 Tillval...6 Tillval / Tillgängligt Tjocklek för tårplåten på plattformen 8 T-lastbryggsram för ingjutning i betong 9 U Urvalsguide Utrustning

26 V Välj lastbryggans längd Välj lastkapacitet Varmgalvaniserad...8 W W-lastbryggsram för svetsning...9 W-ram Y Yta

27 27

28 ASSA ABLOY Entrance Systems är en ledande leverantör av automatiska entrélösningar för ett effektivt flöde av varor och människor. Med våra globalt erkända varumärken Besam, Crawford, Megadoor och Albany, erbjuder vi produkter och tjänster som uppfyller slutanvändarnas behov av en trygg, säker, bekväm och hållbar drift. ASSA ABLOY Entrance Systems är en division inom ASSA ABLOY. assaabloyentrance.com Q2, ASSA ABLOY Entrance Systems assaabloyentrance.com
