1 ASSA ABLOY Entrance Systems

2 Copyright och friskrivningsklausul Innehållet i denna skrift har sammanställts med största möjliga noggrannhet, men ASSA ABLOY Entrance Systems tar trots detta inte något ansvar för eventuella skador som kan uppstå på grund av fel eller saknad information i denna skrift. Vi förbehåller oss rätten att göra lämpliga tekniska ändringar utan att det meddelas i förväg. Inga rättigheter kan tas i anspråk utifrån innehållet i detta dokument. Kulörguider: Kulörskillnader kan uppstå beroende på olika tryck- och publiceringsmetoder. ASSA ABLOY, Besam, Crawford, Albany och Megadoor, som ord och logotyper, är exempel på varumärken som ägs av ASSA ABLOY Entrance Systems eller företag inom ASSA ABLOY Group. Copyright ASSA ABLOY Entrance Systems AB Ingen del av denna skrift får kopieras eller publiceras genom scanning, utskrift, kopiering, mikrofilmning eller någon annan process utan att skriftligt tillstånd först inhämtats från ASSA ABLOY Entrance Systems. Alla rättigheter förbehålles. 2

3 Tekniska fakta Funktioner 100kN 150kN Storlekar - lastbrygga höjd 700, 800, 900 mm 700, 800 mm Storlekar - nominell längd 2000, 2500, 3000, 3500, 4000, 4500 mm 2000, 2500, 3000 mm Storlekar - nominell bredd 2000, 2200 mm 2000, 2200 mm Vertikalt arbetsområde - över kajnivå Vertikalt arbetsområde - under kajnivå Tårplåt på plattform 8 mm (8/10) 10 mm (10/12) Ytbehandling Standard: Tillval: RAL 5010 RAL 3002 RAL 6005 RAL 9005 Varmgalvaniserad Styrskåp Styrenhet för lastbrygga Styrning av port Styrning av vädertätning Fel och serviceindikator * Andra storlekar kan fås på begäran Prestanda 100kN 150kN Lastkapacitet 10 ton 15 ton Max. punktbelastning 6,5 N / mm 2 6,5 N / mm 2 Motorhydraulenhet 1,5 kw 1,5 kw Matning från nätet 400V 3-fas, 230V 3-fas Styrskåp, skyddsklass IP54 Tillåtna oljetyper ASSA ABLOY standardhydraulolja ( -20 C C) ASSA ABLOY hydraulolja för låg temperatur ( -30 C C) ASSA ABLOY biohydraulolja ( -20 C C) Magnetventiler 24V/DC 18W S1 Ytbehandling målningsklass 1 80 µm Korrosivitetsklass C2 M enl. DIN EN ISO Ytbehandling målningsklass µm Korrosivitetsklass C3 M enl. DIN EN ISO Galvaniserad ytbehandling Varmgalvaniserad 80 µm Korrosivitetsklass C4 & C5-I M enl. DIN EN ISO

4 Innehåll Copyright och friskrivningsklausul...2 Tekniska fakta...3 Innehåll Beskrivning Allmänt Tillämpning Arbetssätt Översikt Standard Tillval Teleskopisk läpp Läppmaterial Läppalternativ Plattform Tjocklek för tårplåten på plattformen EPDM-tätning Halkskydd/ljuddämpning Yta Målning Varmgalvaniserad Ramar - anslutning till byggnad T-lastbryggsram för ingjutning i betong W-lastbryggsram för svetsning Dockningsstyrsystem Docking LA TD Docking DLA TD Docking LSA TD Docking DLSA TD Övervakningssystem Energibesparing Förbättrad säkerhet Dock management Facility management Utrustning Buffertar ASSA ABLOY DE6090E Eye ASSA ABLOY DE6090WC Hjulkloss ASSA ABLOY DE6090TLS Trafikljussystem ASSA ABLOY DE6090DL Dock light Heavy Duty LED Parkeringsguider ASSA ABLOY DE6090DI Dock-IN Autodock

5 2. Urvalsguide Lastningskapacitet enligt EN Beräknad last Axelbelastning Dynamisk last Välj lastkapacitet Exempel Välj lastbryggans längd Beräkningen Exempel Nominell bredd Fritt utrymme under läppen Stålläpp Specifikationer Mått Plattformens tjocklek Kontrollenheter Mått Funktioner CEN-prestanda Säkerhetskrav enligt europeisk standard EN Bygg- och utrymmeskrav Elektriska förberedelser Gropförberedelser T-ram W-ram B-ram Service Index

6 1. Beskrivning 1.1 Allmänt Tillämpning teledock är den optimala effektivitetslösningen i applikationer för allmän industri och logistik. Den teleskopiska läppen fyller säkert avståndet mellan bryggan och flaket. teledocksystemet uppfyller standardkraven för de flesta lastningssituationer och uppfyller gällande regler och föreskrifter enligt europeisk standard EN Arbetssätt Manövrering av teledock baseras på den elektrohydauliska teleskopiska läppen, kontrollerad av en halvautomatisk styrenhet. När lastbryggan lyfts skjuts läppen ut och placeras sedan när lastbryggan sänks ned igen säkert på fordonsflaket. Efter lastning eller lossning, lyfts lastbryggan igen, läppen dras in och plattformen återställs automatiskt till dess viloposition, d.v.s. i ramphöjd Översikt Standard Ramar - anslutning till byggnaden: Tillval T-ram (fiskbenad ram) Yta Målning RAL 5010 Hydraulisk utrustning Läpp Ramar - anslutning till byggnad Yta Hydraulisk utrustning Tillval för läpp Energi och ergonomi Hydraulenhet med lågt ljud Två hydraullyftcylindrar En hydraulläppcylinder Läpplängd 500 mm Stålläpp W-ram [ram för svetsning] B-ram [ingjutningsram] Målning RAL 3002, RAL 6005 eller RAL 9005 Varmgalvaniserad Lågtemperaturolja Bioolja Läpplängd mm Konisk läpp s = 125 mm EPDM-tätning Halkskydd/ljuddämpning 1) ns plattform 2) Teleskopisk läpp 3) ns ram 4) Sidoplåtar 5) Varningsremsor 6) Hydraulenhet 7) Lyftcylindrar 8) Cylinder för teleskopisk läpp 9) Buffertar (tillval) 10) Urtag för bakgavellift 11) Styrenhet Beskrivning 6

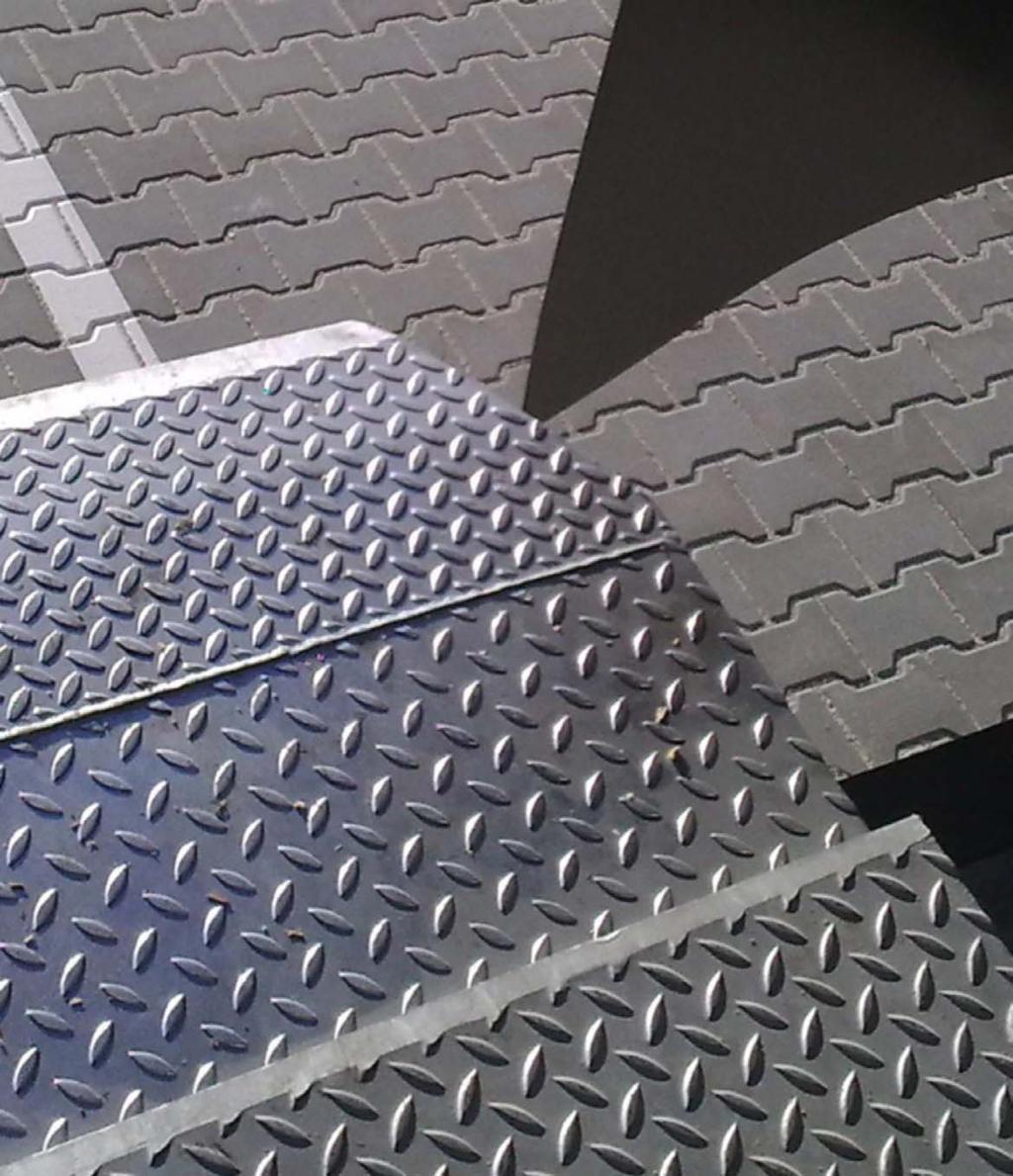

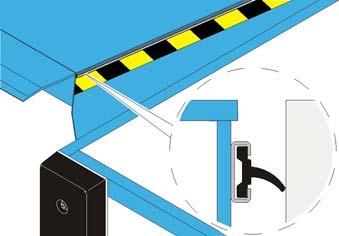

7 1.2 Teleskopisk läpp Läppmaterial Stål teleskopisk läpp Läppalternativ Standard teleskopisk läpp Stålet teleskopisk läpp är konstruerat för användning av tung lastutrustning. Det har hög hållbarhet, samtidigt som det ger en medelkomfort. 1.3 Plattform Tjocklek för tårplåten på plattformen 10 mm (10/12) Tårplåten är konstruerad för lastning och lossning med vanliga gaffeltruckar med fyra luftfyllda gummihjul. Den lämpar sig också för hantering av utrustning med hög punktbelastning, som till exempel elektriska palltruckar EPDM-tätning För tätning av glappet mellan lastbrygga och grop, kan en EPDM-tätning installeras på fabrik mellan den flexibla plattformen och ramen. Genom att minska draget in till byggnaden förbättras arbetsförhållandena och det går att minska på energikostnaderna. Standard teleskopisk läpp är en enkel rektangulär läpp för fordon av standardstorlek Avsmalnande teleskopisk läpp En snedkapad teleskopisk läpp säkerställer att läppen når lastbilens flak, även när den inte är parkerad i exakt centrumposition. Förhindrar skador på lastbilen och avbrott i dockningsproceduren. s = 125 mm Halkskydd/ljuddämpning Genom att lägga på en ytbehandling av polyuretan på läppen och plattformen blir ytan halkfri och dämpningen av ljud ökar. Effekten blir en mjuk och smidig yta för utrustning som är inte är så slittåliga. PU-ytbehandlingen tål stötar, värme och de flesta typer av kemikalier och har en hög belastningskapacitet. Beskrivning 7

8 1.4 Yta Målning Färger ns standardyta är målad. Standardfärg är: Tillgängliga färger: RAL 5010 RAL 3002 RAL Ramar - anslutning till byggnad Ramen är lastbryggans anslutningspunkt till byggnaden och ett stadigt stöd för lastbryggan. teledock 100 finns att få med olika ramtyper. Ramen kan gjutas in i betong eller monteras med skruvar eller genom svetsning. Alla ramar visas med urtag för bakgavelhiss. Lastbryggorna finns även tillgängliga utan urtag för bilens bakgavelhiss T-lastbryggsram för ingjutning i betong T-ramen installeras i ett steg. n är direkt ingjuten i betong. RAL Standard målningsklass Om lastbryggan används på landsbygden, är standardytan: Målningsklass 1; 80 µm fabriksmålad för korrosivitetsklass C2 M Målningsklasser Om lastbryggan är avsedd för användning i ett stads- eller industriområde, eller i ett kustområde, kan det vara lämpligt att välja en alternativ målningsklass med ökad korrosionsbeständighet C3 M. Målningsklass 3; 160 µm fabriksmålad för korrosivitetsklass C3 M Varmgalvaniserad För att öka korrosionsbeständigheten till C4 för salta kustområden eller C5-I för aggressiva eller fuktiga miljöer, kan lastbryggan levereras med varmgalvaniserade (80 µm) ståldelar W-lastbryggsram för svetsning W-ramen är utformad för att svetsas fast direkt på golvplattan. Svetspunkterna kan slipas bort om ramen flyttas i framtiden. Beskrivning 8

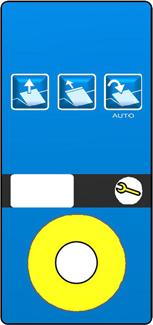

9 1.6 Dockningsstyrsystem Docking LA TD Docking DLA TD Tryck på dödmansgreppknappen om du vill hissa upp plattformen. Dödmansgrepp för att kunna placera läppen på lastbilens flak. Knappen Automatisk impuls används när du vill att lastbryggan ska återgå till parkeringsläge. Huvudströmbrytare eller nödstoppsknapp. Gränssnitt för att inkludera ASSA ABLOY Eye och/eller hjulkloss. Tryck på dödmansgreppknappen om du vill hissa upp plattformen. Dödmansgrepp för att kunna placera läppen på lastbilens flak. Knappen Automatisk impuls används när du vill att lastbryggan ska återgå till parkeringsläge. Huvudströmbrytare eller nödstoppsknapp. Gränssnitt för att inkludera ASSA ABLOY Eye och/eller hjulkloss. Konstruerad för att manövrera en takskjutport i dockningsstationen Docking LSA TD Docking DLSA TD Tryck på dödmansgreppknappen om du vill hissa upp plattformen. Dödmansgrepp för att kunna placera läppen på lastbilens flak. Knappen Automatisk impuls används när du vill att lastbryggan ska återgå till parkeringsläge. Huvudströmbrytare eller nödstoppsknapp. Gränssnitt för att inkludera ASSA ABLOY Eye och/eller hjulkloss. Konstruerad för manövrering av en uppblåsbar vädertätning i dockningsstationen. Tryck på dödmansgreppknappen om du vill hissa upp plattformen. Dödmansgrepp för att kunna placera läppen på lastbilens flak. Knappen Automatisk impuls används när du vill att lastbryggan ska återgå till parkeringsläge. Huvudströmbrytare eller nödstoppsknapp. Gränssnitt för att inkludera ASSA ABLOY Eye och/eller hjulkloss. Konstruerad för att manövrera en takskjutport och en vädertätning i dockningsstationen. Beskrivning 9

10 1.7 Övervakningssystem Som tillval för alla våra produkter, kan ett ASSA ABLOY Monitoring System installeras. Detta system gör den dagliga verksamheten effektiv och säker. Alla portar och dockningsstationer är anslutna till ASSA ABLOY Monitoring Systems server, vilket ger möjlighet att kontrollera, övervaka och rapportera ett stort antal aspekter i en anläggning Energibesparing Ett övervakningssystem minskar energikostnaderna och bidrar till en bättre miljö. Det kostar energi varje gång en port öppnas. Om en port är öppen utan att någon lastbil står vid lastbryggan kostar det ännu mer energi. Ett ASSA ABLOY Monitoring System kontrollerar automatiskt att ingen port öppnas om det inte står någon lastbil vid lastbryggan och kan till och med ställas in för att stänga porten om en aktivitet blir fördröjd Förbättrad säkerhet Det är en självklar rutin att stänga och låsa portar. Att kontrollera detta manuellt kan dock vara tidskrävande i en stor anläggning. Ett ASSA ABLOY Monitoring System kan automatiskt säkerställa att alla portar är stängda och låsta när de behöver vara det. Det kan också aktivera alla portar och lås från en fjärransluten plats, och ge en översikt över byggnadens situation i realtid Dock management Ett bra sätt att öka trafikhastigheten och därmed effektiviteten i en logistikanläggning är att minska den tid som ingen lastbil eller fel lastbil befinner sig vid en lastbrygga. Ett ASSA ABLOY Monitoring System visar i realtid vilka lastbryggor som är upptagna och lediga, och hur länge. Det gör det möjligt att reservera lastbryggor för dockningsaktiviteter och informera förare via SMS. Eftersom det sammanställer information från kameror och andra datakällor (RFID, kortläsare o.s.v.) uppdateras systemet i realtid Facility management ASSA ABLOY Monitoring System ger en servicestatus i realtid för alla dina port- och dockningsbehov. Om en felkod ges meddelas ASSA ABLOY Entrance Systems serviceorganisation automatiskt så att de snabbt kan åtgärda problemet. Annan underhållsinformation kan enkelt integreras, vilket ytterligare minskar de generella kostnaderna. Beskrivning 10

11 1.8 Utrustning Buffertar Buffertar är placerade framför lastbryggan för att absorbera energin från ett fordon som avsiktligt eller oavsiktligt krockar med byggnaden. Buffertarna finns tillgängliga i olika storlekar, olika modeller och med gummi, stålplatta och fjäderfunktion RS RB Tillämpning RS-bufferten är den ekonomiska lösningen för dockningsstationer där fordon av samma storlek lastar och lossar RB med stålfront och topplatta RB med stålkonstruktion Tillämpning RB-bufferten med stålframsida och topplatta är utformad för fordon med höga flak, som till exempel containers. Tillgängliga djup: 90 mm 140 mm Tillämpning Buffert i RB med stålkonstruktion är utformad för att skapa ett säkerhetsspel mellan din lastbrygga med 1000 mm teleskopisk läpp och lastbilen. Tillämpning RB-bufferten är stor, fast och av gummi. Det är en universell lösning för skydd av byggnader och fordon. Tillgängliga djup: 90 mm 140 mm RB med stålfrontplatta Tillämpning RB-bufferten med stålskydd på framsidan ökar skyddet för byggnaden och förlänger livslängden på bufferten RB med stålkonstruktion och frontplatta av stål Tillämpning Buffert i RB med stålkonstruktion är utformad för att skapa ett säkerhetsspel mellan din lastbrygga med 1000 mm teleskopisk läpp och lastbilen. Frontskyddsplattan i stål ökar byggnadsskyddet och buffertens livslängd. Tillgängliga djup: 90 mm 140 mm Beskrivning 11

12 EBH EBF Stålfjäderbuffert Stålfjäderbuffert 600 Tillämpning EBH-bufferten är den perfekta lösningen för dockningsstationer där fordonsnivån ändras vid avoch pålastning. Denna buffert kan justeras vertikalt genom en "utlösningsanordning". Tillgängliga djup: 90 mm 140 mm Tillämpning EBF-bufferten är den perfekta lösningen för dockningsstationer där fordonen förväntas göra betydande vertikala ändringar av upphängningen vid på- och avlastning. Den här bufferten följer fordonets vertikala rörelser. Tillgängliga djup: 90 mm 140 mm Tillämpning 800 mm stålfjäderbufferten är konstruerad för tillämpningar där fordon generellt är högre än ramphöjd. Tillämpning Stålfjäderbufferten är det perfekta skyddet för ramp såväl som själva fordonet ASSA ABLOY DE6090E Eye ASSA ABLOY DE6090WC Hjulkloss ASSA ABLOY DE6090TLS Trafikljussystem ASSA ABLOY Eye är ett elektroniskt, givarbaserat dockningssystem som mäter avståndet mellan fordonet och byggnaden. Detta underlättar för föraren att parkera vid dockningsstationen, men det blir även lättare att upptäcka objekt eller personer bakom fordonet. Hjulklossindikatorn har en givare som registrerar fordonets position och som är ansluten till lastbryggans kontrollpanel. Om inget fordon registreras, blockeras dockningsstationen av säkerhetsskäl. Dessutom förhindrar hjulklossen fordonet från att röra sig vid lastning/ lossning. Trafikljussystemet har en givare ovanför lastbryggan som mäter närvaron av ett fordon eller så är det en hjulkloss som registrerar fordonet. Om det inte finns något fordon (lastbryggan är ledig), är trafikljuset rött på insidan, medan utsidan är grön. Trafikljuset kan också kombineras med en hjulkloss, ASSA ABLOY Eye eller port-/lastbryggsförregling ASSA ABLOY DE6090DL Dock light Heavy Duty LED Eftersom dockningsbelysningen ofta är ett känsligt objekt i dockningsområdet, är den mycket tåliga Dock Light Heavy Duty LED den perfekta lösningen för att ge ljus till lastbils- och dockningsområdet. Den är konstruerad för de mest krävande miljöerna och motstår hårda stötar från t.ex. en rörlig gaffeltruck utan att bli skadad. Beskrivning 12

13 1.8.6 Parkeringsguider ASSA ABLOY DE6090DI Dock-IN Autodock Dock-IN White Dock-IN Red Den här visuella hjälpredan gör det enklare att parkera fordonet och minskar risken för kollisioner. Speciellt lämpligt för dockningssystem med breda lastbryggsläppar och buffertskydd. Parkeringsguiderna kan sättas fast med bultar eller gjutas i betong i golvet framför lastbryggan. ASSA ABLOY Dock-IN erbjuder en komplett serie inbackningsoch trafikljus som riktar in lastbilen mot lastkajen för att göra dockningsproceduren enkel och säker. ASSA ABLOY Dock-IN baseras på modern LED-teknik och står för hög tillförlitlighet och låg energiförbrukning. ASSA ABLOY Dock-IN White består av två vita LED-ljuslister. Den är konstruerad för att hjälpa till att vägleda lastbilen till lastkajen. ASSA ABLOY Dock-IN White erbjuder mycket bättre och säkrare visuell hjälp än vita ränder målade på vädertätningen eller asfalten. Monterade på väggen är de alltid tydligt synliga, mindre exponerade för förslitning och inte dolda av smuts och snö! ASSA ABLOY Dock-IN Red är ett trafikljussystem som består av en röd LED-ljuslist, en sensor för lastbilsavkänning och ett styrskåp för trafikljus. Sensorn känner av när lastbilen är i rätt läge, väldigt nära kajen. Det röda LED-ljuset slår TILL för att ge signal till lastbilsföraren att stanna och låta lastbilen rulla mot bufferten i lägsta hastighet, utan skaderisk. Systemet inkluderar en förreglingsfunktion för styrskåpets funktioner på lastkajen som endast kan aktiveras när lastbilen är på plats och det röda LED-ljuset är TILL Dock-IN White & Red Tillval / Tillgängligt ASSA ABLOY Dock-IN White & Red är den optimala kombinationen av båda system för enkel och säker dockning. De vita LED-ljusen ger ett visuellt mål och de röda LED-ljusen positionerar lastbilen på rätt avstånd från kajen. De vita inbacknings LED-ljusen slås av när lastbilen detekteras och samtidigt slår det röda LED-ljuset TILL. ASSA ABLOY Dock-IN White & Red vägleder lastbilsföraren på bästa sätt för en enkel och säker dockning. Indikeringsljus invändigt, inbyggt i 950-styrskåp. Ett grönt LED-ljus i styrskåpet indikerar att styrskåpets funktioner är aktiverade. Operatören på lastkajen vet exakt när han kan börja lasta eller lossa. Det gröna LED-ljuset hjälper till att spara energi och styra hela lastprocessen. Andra röd LED-list En andra röd LED-list kan läggas till för att ha ett rött LEDtrafikljus på båda sidor om lastkajen. Detta är ett alternativ för terminaler med vänster- och högerstyrda internationella lastbilar. Hjulklossanslutning För att öka säkerheten är det möjligt att ansluta ASSA ABLOY hjulklossen till trafikljusfunktionen ASSA ABLOY Dock-IN Red eller ASSA ABLOY Dock-IN White and Red. Styrskåpet kommer att vara förreglat tills lastbilen detekteras och hjulklossen är på plats. Obs! Se till att LED-ljuslisterna inte är täckta av vädertätningen. Lägsta möjliga lastbil är max mm under sensorläget. Beskrivning 13

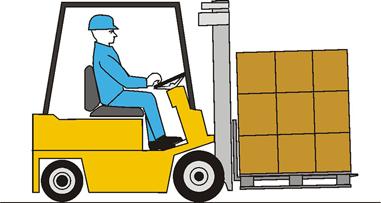

14 2. Urvalsguide 2.1 Lastningskapacitet enligt EN1398 EN 1398 beskriver tre nyckeldefinitioner om laster Beräknad last Den beräknade lasten är totalvikten av godset, gaffeltrucken och föraren Axelbelastning Axelbelastningen skall mätas över två rektangulära kontaktytor med ett lateralt avstånd på 1 m. Dessa ytor gäller endast om de aktuella förhållandena inte kräver en högre belastning. Storleken på markyta [mm²] hämtas från hjulbelastning [N] delat med två [N/mm²]. Förhållandet för det rektangulära avtrycket är W:L = 3:2. I ritningen visas mätningar för en lastbrygga med en lastkapacitet på 100 kn eller 150 kn Dynamisk last Den dynamiska lasten är rörelsen på den beräknade lasten och trycket på lastningsplattformen som orsakas när gaffeltrucken rör sig. 2.2 Välj lastkapacitet Lastkapaciteten på en lastbrygga måste alltid vara högre än den beräknade lasten Exempel 100kN 150kN Vikt för en gaffeltruck kg kg Godsvikt kg kg Förarens vikt 100 kg 100 kg Total vikt/beräknad last kg kg Lämplig lastkapacitet för lastbryggan 2.3 Välj lastbryggans längd När du ska avgöra längden på lastbryggan kan du mäta den maximala höjdskillnaden mellan truckens lyftandordning och lastbryggans nivå. Därefter bestämmer du vilka fordon som används och tar reda på i vilken maximal lutning som fordonet kan användas Beräkningen Min. lastbryggslängd = höjdskillnad/lutning (%) Exempel kg / 100kN Fordon Max lutning Rullbur 3% Handtruck för pallar 3% Elektrisk palltruck 7% Gaffeltruck (batteri) 10% Gaffeltruck (bensin) 15% Fordon: Flakhöjd: Kajhöjd: Skillnaden mellan flakhöjd och kajhöjd = 175 mm 175 mm / 7% = 2500 mm lastbryggslängd kg / 150kN Elektrisk palltruck (max. 7 % lutning) mm mm 2.4 Nominell bredd teledock finns att få med en nominell bredd på 2000 mm eller 2200 mm. Korrekt nominell bredd måste vara bredare med minst 700 mm än det bredaste lastfordonet. Urvalsguide 14

15 2.5 Fritt utrymme under läppen Stålläpp Urvalsguide 15

16 3. Specifikationer 3.1 Mått Mått Vertikalt arbetsområde 150kN LE 500 mm LE mm NL OL GL LH A B A B 2000 NL + LE NL+(LE ) 2500 NL + LE NL+(LE NL + LE NL+(LE NL OL GL NW LE LH A B Nominell längd Total längd Längd på lutning Nominell bredd Läppförlängning ns höjd Arbetsområde ovanför lastbryggans nivå Arbetsområde under lastbryggans nivå Nominell bredd (NW): 2 000, mm. 3.2 Plattformens tjocklek Tjocklek Max. punktbelastning 8 mm (8/10) 6,5 N / mm 2 10 mm (10/12) 6,5 N / mm 2 Mått Vertikalt arbetsområde 100kN LE = 500 mm LE = 1000mm NL OL GL LH A B A B 2000 NL + LE NL+(LE ) 2500 NL + LE NL+(LE NL + LE NL+(LE NL + LE NL+(LE NL + LE NL+(LE NL + LE NL+(LE Nominell bredd (NW) : 2 000, mm. Specifikationer 16

17 3.3 Kontrollenheter Mått 950-serien Funktioner Funktioner inkluderar LA- TD DSA- TD LSA- TD DLSA -TD Hålldonsknapp Stäng (hålldon) Impulsautoknapp Läpp ut (hålldon) Huvudströmbrytare Nödstoppknapp 400V 230V Indikator för underhåll 3-siffrig display Minnesfunktion Anslutning till ASSA ABLOY Monitoring System BUS-nätverksgränssnitt ASSA ABLOY eye Hjulkloss Styrning av port Styrning av vädertätning Standard Tillval / Tillgängligt Specifikationer 17

18 4. CEN-prestanda 4.1 Säkerhetskrav enligt europeisk standard EN 1398 Nödstoppsknapp. Säkerhetsventiler blockerar sänkningsrörelse efter max. 6% av den nominella längden för lastbryggan. Två lyftcylindrar ser till att lastbryggan stoppas i horisontalt läge. Flytande läge. Plattformstorsion. Lateral avvikelse på minst 3% av nominell bredd. Tåskyddsplåt täcker öppning mellan plattform och grop i lastbryggans högsta läge. Arbetsområdets lutning max. 12,5% (~7 ). Varningsremsor på sidoplåtar och på ram (svart/gul). CEN-prestanda 18

19 5. Bygg- och utrymmeskrav 5.1 Elektriska förberedelser 1 Styrskåp (ingår i leveransen) 2 Kanal för ledningsdragning, intern diameter 70, vinklar <45 (av andra) 3 Matning från nätet: Huvudsäkring: Motoreffekt: 3/N/PE AC 50 Hz 400V 3-fas, 230V 3-fas D0 10 A gl 1,5 kw 4 Kabel: 7 x 0,75 mm² 5 Motorkabel: 4 x 1,5 mm² 6 Valbar säkerhetsbrytare till takskjutporten för att inaktivera lastbryggan när porten är stängd* *Icke-standard Bygg- och utrymmeskrav 19

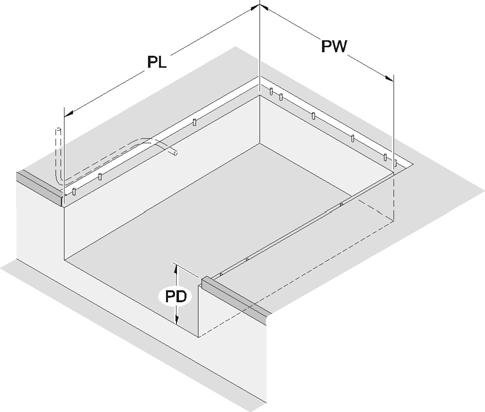

20 5.2 Gropförberedelser Det här avsnittet visar vilka förberedelser av gropen som krävs för varje ramtyp till teledock T-ram Med urtag för bakgavelhiss Utan urtag för bakgavelhiss Gropritning för 100 kn Gropritning för 150 kn W-ram Med urtag för bakgavelhiss Gropritning för 100 kn Gropritning för 150 kn Utan urtag för bakgavelhiss Gropritning för 100 kn Gropritning för 150 kn Gropritning för 100 kn Gropritning för 150 kn Bygg- och utrymmeskrav 20

21 5.2.3 B-ram NL+90 NW+220 LH NW NW+300 NW+120 NL+90 Bygg- och utrymmeskrav 21

22 6. Service Program för förebyggande underhåll och moderniseringstjänster Dina entréer är en del av ditt affärsflöde, så det finns all anledning att se till att de är väl fungerande. ASSA ABLOY Entrance Systems erbjuder dig ett underhållsprogram och en moderniseringsexpertis du kan lita på. Vårt underhållsprogram och våra moderniseringstjänster backas upp av en omfattande expertis för alla slags industriportar och dockningssystem, oavsett varumärke. Till ditt förfogande står ett team med dedikerade experttekniker, som under årtionden har arbetat med underhåll och service och skapat nöjda kunder. Program för förebyggande underhåll Vår ständiga målsättning är minimering av tidsförluster, energiförluster och oväntade problem. Vår serviceorganisation ger dig support dygnet runt för underhåll av alla industriportar och dockningssystem, oavsett varumärke. Om du vill befinna dig ett steg före ett eventuellt driftsstopp, utforska vår produktportfölj med Pro-Active Care planer. Naturligtvis erbjuder vi entréuppgraderingar som passar dina specifika önskemål och affärsbehov. Pro-Active Care - Underhållsplaner som passar din verksamhet Regelbundet underhåll kan förlänga livslängden för din utrustning och hjälper till att förebygga oväntade problem. Våra tekniker anländer på plats utrustade med kompetens och verktyg för att underhålla alla automatiserade entréer, oavsett varumärke. Pro-Active Bronze Grunden för alla Pro-Active planer bygger på tryggheten att veta att din utrustning inspekteras regelbundet och certifieras för såväl säkerhet som för optimal prestanda. Det inkluderar ett antal planerade besök på anläggningen beroende på dina behov. Alla oplanerade servicesamtal under kontraktstiden (inklusive arbete, resor och reservdelar) faktureras som speciella Pro-Active Care priser. Pro-Active Silver Denna plan erbjuder alla fördelar för Pro-Active Bronze med den ytterligare fördelen att arbete och resor inkluderas för servicesamtal under vanlig kontorstid. Den enda extra kostnaden gäller de ytterligare reservdelar som kan krävas under kontraktstiden. Pro-Active Gold Denna plan ger ett ultimat skydd för din automatiska entréinvestering. Det inkluderar alla fördelar med Pro-Active Silver, plus byte av alla nödvändiga delar under en oplanerad reparation eller under ett planerat underhållsbesök. Pro- Active Gold är ett utmärkt sätt att budgetera dina årliga utgifter för automatiska portar. Pro-Active Tailor-Flex Vårt mest flexibla underhålls- och serviceerbjudande. Pro- Active Care planen utformas av dig, vår kund. Med planen kan du balansera dina budgetmål mot din verkliga budget och den erbjuder även möjlighet att lägga till eller ta bort ett antal underhållselement för att passa dina budgetmål, samtidigt som din övergripande prestanda och säkerhetsbehov uppfylls. Modernisering Dina entréer är en långsiktig investering, varifrån du alltid vill ha det bästa. Produkter utvecklas över tid, så gör även regleringar och din verksamhet. Låt oss hjälpa dig öka dina energibesparingar och uppfylla dagens standarder. Vi erbjuder rådgivning och moderniseringspaket för föråldrade installationer, detta säkerställer att din investering klarar kraven och presterar optimalt under många år framöver. Reaktiv service Korrigerande Säkerhetskontroll Pro-Active Bronze Pro-Active Care Pro-Active Silver Pro-Active Gold Pro-Active Tailor Flex Andra skräddarsydda behov som svarstid, information om prestanda och avancerad användarutbildning Utbyte av slitna delar enligt ett förebyggande utbytesprogram för förbrukningsartiklar Utbyte av reservdelar vid haverier Rese- och arbetskostnader för ytterligare utryckningsbesök Förebyggande underhållsbesök 1-4 gånger om året Rese- och arbetskostnader för förebyggande underhållsbesök Svarstid och prioritet vid utryckningar <24 timmar Förebyggande, planerat underhåll som uppfyller de mest krävande standarderna på marknaden Säkerhets- och kvalitetskontroller enligt gällande normer och bestämmelser Dokumentation av testresultat Dokumentation som genereras på plats av utrustningens status, utvärdering och tillhandahållen service Välutbildade professionella tekniker med stor kunskap, modern utrustning och rätt reservdelar* Vår hotline till kundtjänst = Ingår som standard = Tillgänglig till specialpris * Välutrustade servicebilar med original- och nya reservdelar Service 22

23 Index Numerics 950 Docking DLA TD Docking DLSA TD Docking LA TD Docking LSA TD...9 A Allmänt...6 Arbetssätt...6 ASSA ABLOY DE6090DI Dock-IN Autodock ASSA ABLOY DE6090DL Dock light Heavy Duty LED ASSA ABLOY DE6090E Eye ASSA ABLOY DE6090TLS Trafikljussystem ASSA ABLOY DE6090WC Hjulkloss.12 Avsmalnande teleskopisk läpp...7 Axelbelastning B Beräknad last Beräkningen Beskrivning...6 B-ram Buffertar Bygg- och utrymmeskrav C CEN-prestanda Copyright och friskrivningsklausul...2 D Dock management Dock-IN Red Dock-IN White Dock-IN White & Red Dockningsstyrsystem...9 Dynamisk last E EBF EBH Elektriska förberedelser Energibesparing EPDM-tätning...7 Exempel F Facility management Färger...8 Förbättrad säkerhet Fritt utrymme under läppen Funktioner...3, 17 G Gropförberedelser H Halkskydd/ljuddämpning...7 K Kontrollenheter L Läppalternativ...7 Läppmaterial...7 Lastningskapacitet enligt EN M Målning...8 Målningsklasser...8 Mått... 16, 17 N Nominell bredd O Översikt...6 Övervakningssystem P Parkeringsguider Plattform...7 Plattformens tjocklek Prestanda...3 R Ramar - anslutning till byggnad...8 RB RB med stålfront och topplatta RB med stålfrontplatta RB med stålkonstruktion RB med stålkonstruktion och frontplatta av stål RS S Säkerhetskrav enligt europeisk standard EN Service Specifikationer Stål teleskopisk läpp...7 Stålfjäderbuffert Stålfjäderbuffert Stålläpp Standard...6 Standard målningsklass...8 Standard teleskopisk läpp...7 T Tekniska fakta...3 Teleskopisk läpp...7 Tillämpning...6 Tillval...6 Tillval / Tillgängligt Tjocklek för tårplåten på plattformen 7 T-lastbryggsram för ingjutning i betong 8 T-ram U Urvalsguide Utrustning V Välj lastbryggans längd Välj lastkapacitet Varmgalvaniserad...8 W W-lastbryggsram för svetsning...8 W-ram Y Yta

24 ASSA ABLOY Entrance Systems är en ledande leverantör av automatiska entrélösningar för ett effektivt flöde av varor och människor. Med våra globalt erkända varumärken Besam, Crawford, Albany och Megadoor, erbjuder vi produkter och tjänster som uppfyller slutanvändarnas behov av en trygg, säker, bekväm och hållbar drift. ASSA ABLOY Entrance Systems är en division inom ASSA ABLOY. assaabloyentrance.com Q3, ASSA ABLOY Entrance Systems assaabloyentrance.com
