1 ASSA ABLOY Entrance Systems

2 Copyright och friskrivningsklausul Innehållet i denna skrift har sammanställts med största möjliga noggrannhet, men ASSA ABLOY Entrance Systems tar trots detta inte något ansvar för eventuella skador som kan uppstå på grund av fel eller saknad information i denna skrift. Vi förbehåller oss rätten att göra lämpliga tekniska ändringar utan att det meddelas i förväg. Inga rättigheter kan tas i anspråk utifrån innehållet i detta dokument. Kulörguider: Kulörskillnader kan uppstå beroende på olika tryck- och publiceringsmetoder. ASSA ABLOY, Besam, Crawford, Megadoor och Albany, som ord och logotyper, är exempel på varumärken som ägs av ASSA ABLOY Entrance Systems eller företag inom ASSA ABLOY Group. Copyright ASSA ABLOY Entrance Systems AB Ingen del av denna skrift får kopieras eller publiceras genom scanning, utskrift, kopiering, mikrofilmning eller någon annan process utan att skriftligt tillstånd först inhämtats från ASSA ABLOY Entrance Systems. Alla rättigheter förbehålles. 2

3 Tekniska fakta Funktioner Storlekar - nominell längd* Storlekar - nominell bredd Storlekar - lastbrygga bredd Vertikalt arbetsområde Skyddsplatta på plattform Ytbehandling: Styrskåp Styrenhet för lastbrygga Portmanövrering Styrenhet för vädertätning Fel & serviceindikator * Andra storlekar kan fås på begäran Prestanda 2000, 2450, 3000 mm 3300, 3500, mm 2000, mm Ovanför kajnivå: Under kajnivå: Standard: Tillval: Standard: Tillval: mm mm Tjocklek: 6 mm (6/8) Tjocklek: 8 mm (8/10) RAL 5010 RAL 3002 RAL 6005 RAL 9005 Varmgalvaniserad Lastkapacitet: 6 ton (60kN) Max. punktbelastning: 1,3 N / mm² (6 mm tårplåt) Motorhydraulenhet: 0,75 kw Matning från nätet: 400V 3-fas, 230V 3-fas Styrskåp, skyddsklass: IP 54 Tillåtna oljetyper: Crawford standardhydraulolja (-20 C C) Crawford hydraulolja för låg temperatur (-30 C C) Crawford biohydraulolja (-20 C C) Magnetventiler: 24V/DC 18W S1 Ytbehandling målningsklass 1: 80 µm Korrosivitetsklass C2 M enl. DIN EN ISO Ytbehandling målningsklass 3: 160 µm Korrosivitetsklass C3 M enl. DIN EN ISO Galvaniserad ytbehandling: Varmgalvaniserad 80 µm Korrosivitetsklass C4 & C5-I M enl. DIN EN ISO

4 Innehåll Copyright och friskrivningsklausul...2 Tekniska fakta...3 Innehåll Beskrivning Allmänt Tillämpning Driftläge Översikt Standard Tillval Svängbar läpp Läppalternativ Läpputförande Plattform Plattformstjocklek Tåskyddsplåtar Halkskydd/ljuddämpning Yta Målning Varmgalvaniserad Installationsvinklar vinkel (standard) vinkel vinkel vinkel vinkel vinkel vinkel Dockningsstyrsystem Docking L SD Docking LA SD Docking DL SD Docking DLA SD Docking LS SD Docking LSA SD Docking DLS SD Docking DLSA SD Övervakningssystem Energibesparing Förbättrad säkerhet Dock management Facility management Utrustning Buffertar Crawford DE6090E Eye Crawford DE6090WC Hjulkloss Crawford DE6090TS Trafikljussystem Crawford DE6090DL Dock light Heavy Duty LED Parkeringsguider Crawford DE6090DI Dock-IN Autodock

5 2. Urvalsguide Lastningskapacitet enligt EN Beräknad last Axelbelastning Dynamisk last Välj lastkapacitet Exempel Välj lämplig tjocklek för skyddsplattan på plattformen Hanteringsutrustning för trafiksituationer Exempel Välj lastbryggans längd Beräkningen Exempel Nominell bredd Specifikationer Mått Plattformens tjocklek Kontrollenheter Mått Funktioner CEN-prestanda Säkerhetskrav enligt europeisk standard EN Bygg- och utrymmeskrav Elektriska förberedelser Sätt att installera Stålplintar Betongplintar Väggfästanordningar Ytterligare utrustning vid installation Stödfästen Lyftögla Service Index

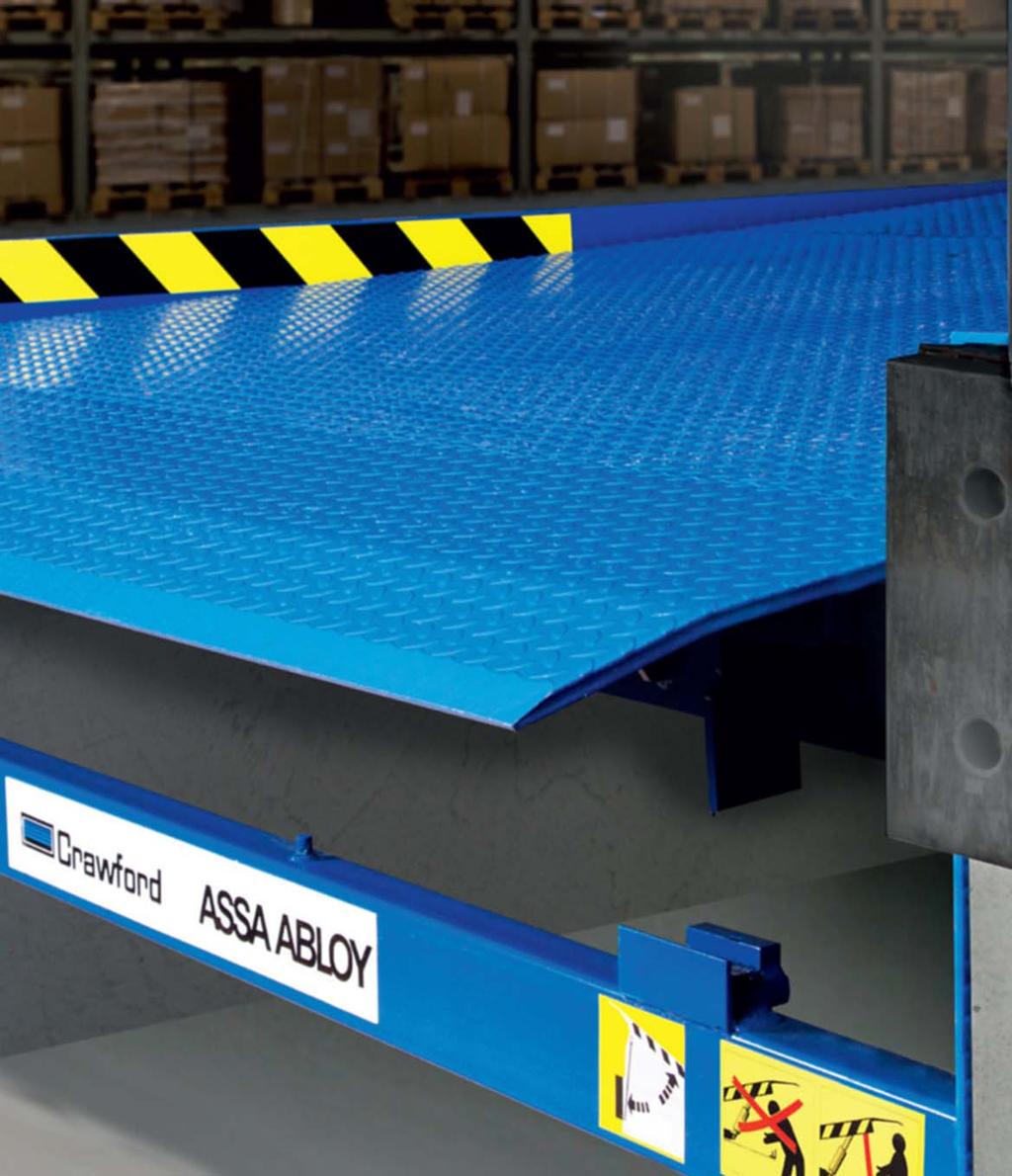

6 1. Beskrivning 1.1 Allmänt Tillämpning swing autodock är en externt installerad lastbrygga med eget stöd som passar perfekt för tillämpningar på byggnader där det inte finns plats att installera en lastbrygga i själva byggnaden. Crawford DL6010SA swing autodock-systemet uppfyller kraven för de flesta olika slags lastningar och följer de regler som finns i den europeiska standarden EN Driftläge Den svängbara läppen överbryggar avståndet mellan kajen och lastbilens flak. När lastbryggan höjs, svänger läppen ut och lastbryggan sänks försiktigt ned mot lastbilens flak. Efter lastning eller avlastning höjs lastbryggan igen, läppen sänks ned och plattformen återgår till parkeringsläge, det vill säga till kajnivå Översikt Standard Yta Färg RAL 5010 Hydraulisk utrustning Läpp Installationsvinkel Tillval Hydraulenhet med lågt ljud Två hydraullyftcylindrar En hydraulläppcylinder Läpplängd 400 mm Avfasad 40 mm Böjd läpp Yta Färg RAL 3002, RAL 6005 eller RAL 9005 Varmgalvaniserad Hydraulisk utrustning Läppalternativ Lågtemperaturolja Bioolja Läpplängd 500 mm Avfasad 100 mm Rak läpp 2 nedfällbara delar Snedkapad läpp Energi och Halkskydd/ljuddämpning ergonomi Installationsvinklar 45 / / /105 1 ns plattform 2 Den svängbara läppen ns ram 5 Tåskyddsplåtar 6 Varningsremsor 7 Hydraulenhet 8 Lyftcylindrar 9 Cylinder för svängbar läpp 10 Buffertar (tillval) 11 Urtag för bakgavellift 12 Styrenhet Beskrivning 6

7 1.2 Svängbar läpp Läppalternativ Standard svängbar läpp Snedkapad svängbar läpp Nedfällbara delar Standard svängbar läpp är en enkel rektangulär läpp för fordon av standardstorlek. En snedkapad svängbar läpp säkerställer att läppen når lastbilens flak, även när den inte är parkerad i exakt centrumposition. Förhindrar skador på lastbilen och avbrott i dockningsproceduren. s = 125 mm Ser till att svängbar läpp når lastbilens kant genom att fälla ned en av de yttre delarna eller båda när lastbilen är mindre än normalt, eller inte parkerad i exakt centrumposition. Förhindrar skador på lastbilen och avbrott i dockningsproceduren. Finns endast tillgänglig för 60 kn. Z = 125 mm Läpputförande Böjd läpp Rak läpp Avfasad läpp Den böjda standardsvängbara läppen av stål svängbar läpp säkerställer en mjuk övergång till lastbilsflaket både ovanför och under kajnivå. Förhindrar snubbelolyckor enligt EN En rak stål-svängbar läpp svängbar läpp säkerställer en mjuk övergång när lastbilens flak befinner sig under eller i nivå med dockningsnivån. Förhindrar snubbelolyckor enligt EN Standardstålläppen har en avfasning på 40 mm. Alternativt kan läppen fasas av 100 mm och är utformad för att ge maximal komfort och en mjuk övergång från läppen. Beskrivning 7

8 1.3 Plattform Plattformstjocklek Skyddsplattan på 6 mm (6/8) är utformad för lastning och avlastning med gaffeltruckar med fyra hjul. Det går också att få en skyddsplatta på 8 mm (8/10) för utrustning med höga belastningspunkter som till exempel elektriska palltruckar. Eventuella deformationer på plattformen påverkar inte lastbryggans funktion Tåskyddsplåtar n är standardutrustad med tåskyddsplåtar (stålplattor) mellan plattformen och ramen. Fotlisten förhindrar att fötter kommer i kläm när lastbryggan sänks. 1.4 Yta Målning Färger ns standardyta är målad. Standardfärg är: RAL 5010 Tillgängliga färger: RAL 3002 RAL 6005 RAL Halkskydd/ljuddämpning Genom att lägga på en ytbehandling av polyuretan på läppen och plattformen blir ytan halkfri och dämpningen av ljud ökar. Effekten blir en mjuk och smidig yta för utrustning som är inte är så slittåliga. PU-ytbehandlingen tål stötar, värme och de flesta typer av kemikalier och har en hög belastningskapacitet Standard målningsklass Om lastbryggan används på landsbygden, är standardytan: Målningsklass 1; 80 µm fabriksmålad för korrosivitetsklass C2 M Målningsklasser Om lastbryggan är avsedd för användning i ett stads- eller industriområde, eller i ett kustområde, kan det vara lämpligt att välja en alternativ målningsklass med ökad korrosionsbeständighet C3 M. Målningsklass 3; 160 µm fabriksmålad för korrosivitetsklass C3 M Varmgalvaniserad För att öka korrosionsbeständigheten till C4 för salta kustområden eller C5-I för aggressiva eller fuktiga miljöer, kan lastbryggan levereras med varmgalvaniserade (80 µm) ståldelar. Beskrivning 8

9 1.5 Installationsvinklar På grund av sin installationskonstruktion kan Crawford DL6010SA swing autodock installeras i vinkel för att reducera det nödvändiga parkeringsutrymmet framför byggnaden vinkel vinkel (standard) vinkel vinkel vinkel vinkel vinkel Beskrivning 9

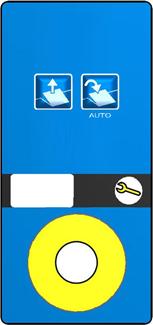

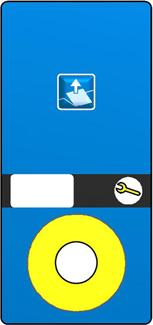

10 1.6 Dockningsstyrsystem Docking L SD Dödmansgrepp för att kunna placera läppen på lastbilens flak. Hålldonsknapp som sätter tillbaka lastbryggan i parkeringsläge. Huvudströmbrytare eller nödstoppsknapp. Gränssnitt för att inkludera Crawford Eye och/eller hjulkloss Docking DL SD Konstruerad för att manövrera en takskjutport i dockningsstationen. Dödmansgrepp för att kunna placera läppen på lastbilens flak. Hålldonsknapp för att återföra lastbryggan i viloläge. Huvudströmbrytare. Gränssnitt för att inkludera Crawford Eye och/eller hjulkloss Docking LA SD Dödmansgrepp för att kunna placera läppen på lastbilens flak. Knappen Automatisk impuls används när du vill att lastbryggan ska återgå till parkeringsläge. Huvudströmbrytare eller nödstoppsknapp. Gränssnitt för att inkludera Crawford Eye och/eller hjulkloss Docking DLA SD Utformad för att styra en takskjutport o/e uppblåsbar vädertätning. Dödmansgrepp för att kunna placera läppen på lastbilens flak. Knappen Automatisk impuls används när du vill att lastbryggan ska återgå till parkeringsläge. Huvudströmbrytare eller nödstoppsknapp. Gränssnitt för att inkludera Crawford Eye och/eller hjulkloss. Beskrivning 10

11 Docking LS SD Docking LSA SD Konstruerad för manövrering av en uppblåsbar vädertätning i dockningsstationen. Dödmansgrepp för att kunna placera läppen på lastbilens flak. Hålldonsknapp för att återföra lastbryggan i viloläge. Huvudströmbrytare. Gränssnitt för att inkludera Crawford Eye och/eller hjulkloss. Konstruerad för manövrering av en uppblåsbar vädertätning i dockningsstationen. Utformad för att styra en takskjutport o/e uppblåsbar vädertätning. Dödmansgrepp för att kunna placera läppen på lastbilens flak. Knappen Automatisk impuls används när du vill att lastbryggan ska återgå till parkeringsläge. Huvudströmbrytare eller nödstoppsknapp. Gränssnitt för att inkludera Crawford Eye och/eller hjulkloss. Konstruerad för manövrering av en uppblåsbar vädertätning i dockningsstationen Docking DLS SD Docking DLSA SD Konstruerad för manövrering av en takskjutport och en vädertätning i dockningsstationen. Dödmansgrepp för att kunna placera läppen på lastbilens flak. Hålldonsknapp för att återföra lastbryggan i viloläge. Huvudströmbrytare. Gränssnitt för att inkludera Crawford Eye och/eller hjulkloss. Konstruerad för att manövrera en takskjutport och en vädertätning i dockningsstationen. Utformad för att styra en takskjutport o/e uppblåsbar vädertätning. Dödmansgrepp för att kunna placera läppen på lastbilens flak. Knappen Automatisk impuls används när du vill att lastbryggan ska återgå till parkeringsläge. Huvudströmbrytare eller nödstoppsknapp. Gränssnitt för att inkludera Crawford Eye och/eller hjulkloss. Konstruerad för att manövrera en takskjutport och en vädertätning i dockningsstationen. Beskrivning 11

12 1.7 Övervakningssystem Som tillval för alla våra produkter, kan ett Crawford Monitoring System installeras Detta system gör den dagliga verksamheten effektiv och säker. Alla portar och dockningsstationer är anslutna till Crawford Monitoring Systems server, vilket ger möjlighet att kontrollera, övervaka och rapportera ett stort antal aspekter i en anläggning. 1.8 Utrustning Buffertar Buffertar är placerade framför lastbryggan för att absorbera energin från ett fordon som avsiktligt eller oavsiktligt krockar med byggnaden. Buffertarna finns tillgängliga i olika storlekar, olika modeller och med gummi, stålplatta och fjäderfunktion RS Tillämpning RS-bufferten är den ekonomiska lösningen för dockningsstationer där fordon av samma storlek lastar och lossar Energibesparing Ett övervakningssystem minskar energikostnaderna och bidrar till en bättre miljö. Det kostar energi varje gång en port öppnas. Om en port är öppen utan att någon lastbil står vid lastbryggan kostar det ännu mer energi. Ett Crawford Monitoring System kontrollerar automatiskt att ingen port öppnas om det inte står någon lastbil vid lastbryggan och kan till och med ställas in för att stänga porten om en aktivitet blir fördröjd Förbättrad säkerhet Det är en självklar rutin att stänga och låsa portar. Att kontrollera detta manuellt kan dock vara tidskrävande i en stor anläggning. Ett Crawford Monitoring System kan automatiskt säkerställa att alla portar är stängda och låsta när de behöver vara det. Det kan också aktivera alla portar och lås från en fjärransluten plats, och ge en översikt över byggnadens situation i realtid Dock management Ett bra sätt att öka trafikhastigheten och därmed effektiviteten i en logistikanläggning är att minska den tid som ingen lastbil eller fel lastbil vid en lastbrygga. Ett Crawford övervakningssystem visar i realtid vilka lastbryggor som är upptagna och lediga, och hur länge. Det gör det möjligt att reservera lastbryggor för dockningsaktiviteter och informera förare via SMS. Eftersom det sammanställer information från kameror och andra datakällor (RFID, kortläsare o.s.v.) uppdateras systemet i realtid Facility management Crawford Monitoring System ger en servicestatus i realtid för alla dina port- och dockningsbehov. Om en felkod ges meddelas Crawfords serviceorganisation automatiskt så att de snabbt kan åtgärda problemet. Annan underhållsinformation kan enkelt integreras, vilket ytterligare minskar de generella kostnaderna RB RB med stålfrontplatta Tillämpning RB-bufferten är stor, fast och av gummi. Det är en universell lösning för skydd av byggnader och fordon. Tillgängliga djup: 90 mm 140 mm Tillämpning RB-bufferten med stålskydd på framsidan ökar skyddet för byggnaden och förlänger livslängden på bufferten. Tillgängliga djup: 90 mm 140 mm Beskrivning 12

13 RB med stålfront och topplatta EBF Crawford DE6090E Eye Tillämpning RB-bufferten med stålframsida och topplatta är utformad för fordon med höga flak, som till exempel containers. Tillgängliga djup: 90 mm 140 mm Tillämpning EBF-bufferten är den perfekta lösningen för dockningsstationer där fordonen förväntas göra betydande vertikala ändringar av upphängningen vid på- och avlastning. Den här bufferten följer fordonets vertikala rörelser. Tillgängliga djup: 90 mm 140 mm Crawford Eye är ett elektroniskt, givarbaserat dockningssystem som mäter avståndet mellan fordonet och byggnaden. Detta underlättar för föraren att parkera vid dockningsstationen, men det blir även lättare att upptäcka objekt eller personer bakom fordonet Crawford DE6090WC Hjulkloss Hjulklossindikatorn har en givare som registrerar fordonets position och som är ansluten till lastbryggans kontrollpanel. Om inget fordon registreras, blockeras dockningsstationen av säkerhetsskäl. Dessutom förhindrar hjulklossen fordonet från att röra sig vid lastning/ lossning Crawford DE6090TS Trafikljussystem Crawford DE6090DL Dock light Heavy Duty LED Parkeringsguider Trafikljussystemet har en givare ovanför lastbryggan som mäter närvaron av ett fordon eller så är det en hjulkloss som registrerar fordonet. Om det inte finns något fordon (lastbryggan är ledig), är trafikljuset rött på insidan, medan utsidan är grön. Trafikljuset kan också kombineras med en hjulkloss, Crawford Eye eller port-/lastbryggsförregling. Eftersom dockningsbelysningen ofta är ett känsligt objekt i dockningsområdet, är den mycket tåliga Dock Light Heavy Duty LED den perfekta lösningen för att ge ljus till lastbils- och dockningsområdet. Den är konstruerad för de mest krävande miljöerna och motstår hårda stötar från t.ex. en rörlig gaffeltruck utan att bli skadad. Den här visuella hjälpredan gör det enklare att parkera fordonet och minskar risken för kollisioner. Speciellt lämpligt för dockningssystem med breda lastbryggsläppar och buffertskydd. Parkeringsguiderna kan sättas fast med bultar eller gjutas i betong i golvet framför lastbryggan Crawford DE6090DI Dock-IN Autodock Crawford Dock-IN erbjuder en komplett serie inbackningsoch trafikljus som riktar in lastbilen mot lastkajen för att göra dockningsproceduren enkel och säker. Crawford Dock-IN baseras på modern LED-teknik och står för hög tillförlitlighet och låg energiförbrukning. Beskrivning 13

14 Dock-IN White Dock-IN Red Dock-IN White & Red Crawford Dock-IN White består av två vita LED-ljuslister. Den är konstruerad för att hjälpa till att vägleda lastbilen till lastkajen. Crawford Dock-IN White erbjuder mycket bättre och säkrare visuell hjälp än vita ränder målade på vädertätningen eller asfalten. Monterade på väggen är de alltid tydligt synliga, mindre exponerade för förslitning och inte dolda av smuts och snö! Crawford Dock-IN Red är ett trafikljussystem som består av en röd LED-ljuslist, en sensor för lastbilsavkänning och ett styrskåp för trafikljus. Sensorn känner av när lastbilen är i rätt läge, väldigt nära kajen. Det röda LED-ljuset slår TILL för att ge signal till lastbilsföraren att stanna och låta lastbilen rulla mot bufferten i lägsta hastighet, utan skaderisk. Systemet inkluderar en förreglingsfunktion för styrskåpets funktioner på lastkajen som endast kan aktiveras när lastbilen är på plats och det röda LED-ljuset är TILL. Crawford Dock-IN White & Red är den optimala kombinationen av båda system för enkel och säker dockning. De vita LEDljusen ger ett visuellt mål och de röda LED-ljusen positionerar lastbilen på rätt avstånd från kajen. De vita inbacknings LEDljusen slås av när lastbilen detekteras och samtidigt slår det röda LED-ljuset TILL. Crawford Dock-IN White & Red vägleder lastbilsföraren på bästa sätt för en enkel och säker dockning Tillval / Tillgängligt Indikeringsljus invändigt, inbyggt i 950-styrskåp. Ett grönt LED-ljus i styrskåpet indikerar att styrskåpets funktioner är aktiverade. Operatören på lastkajen vet exakt när han kan börja lasta eller lossa. Det gröna LED-ljuset hjälper till att spara energi och styra hela lastprocessen. Andra röd LED-list En andra röd LED-list kan läggas till för att ha ett rött LEDtrafikljus på båda sidor om lastkajen. Detta är ett alternativ för terminaler med vänster- och högerstyrda internationella lastbilar. Hjulklossanslutning För att öka säkerheten är det möjligt att ansluta Crawford hjulklossen till trafikljusfunktionen Crawford Dock-IN Red eller Crawford Dock-IN White and Red. Styrskåpet kommer att vara förreglat tills lastbilen detekteras och hjulklossen är på plats. Obs: Se till att LED-ljuslisterna inte är täckta av vädertätningen. Lägsta möjliga lastbil är max mm under sensorläget. Beskrivning 14

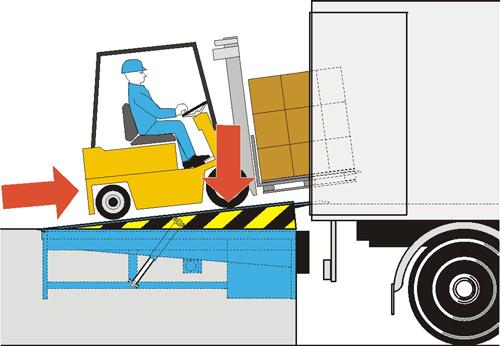

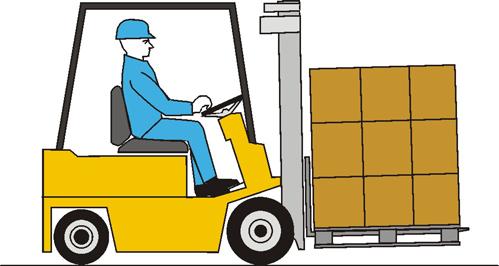

15 2. Urvalsguide 2.1 Lastningskapacitet enligt EN 1398 EN 1398 beskriver tre nyckeldefinitioner om laster Dynamisk last Den dynamiska lasten är rörelsen på den beräknade lasten och trycket på lastningsplattformen som orsakas när gaffeltrucken rör sig Beräknad last Den beräknade lasten är totalvikten av godset, gaffeltrucken och föraren Axelbelastning Axelbelastningen skall mätas över två rektangulära kontaktytor med ett lateralt avstånd på 1 m. Dessa ytor gäller endast om de aktuella förhållandena inte kräver en högre belastning. Storleken på markyta [mm²] hämtas från hjulbelastning [N] delat med två [N/mm²]. Förhållandet för det rektangulära avtrycket är W:L = 3: Välj lastkapacitet Lastkapaciteten på en lastbrygga måste alltid vara högre än den beräknade lasten Exempel Vikt för en gaffeltruck Godsvikt Förarens vikt Total vikt/beräknad last Lämplig lastkapacitet för lastbryggan kg kg 100 kg kg kg/60kn I ritningen visas mätningar för en lastbrygga med en lastkapacitet på 60kN. Urvalsguide 15

16 2.3 Välj lämplig tjocklek för skyddsplattan på plattformen DL6010SA swing autodock på 6 ton (60kN) är utrustad med en skyddsplatta på 6 mm (6/8) som standard. Det går även att få en skyddsplatta på 8 mm (8/10). 2.5 Nominell bredd swing autodock finns att få med en nominell bredd på mm eller mm. Korrekt nominell bredd måste vara bredare med minst 700 mm än det bredaste lastfordonet Hanteringsutrustning för trafiksituationer Varje hanteringsutrustning för trafiksituationer skapar en viss punktbelastning på lastbryggan beroende på hjulens kontaktyta. Den typiska gaffeltrucken med fyra hjul har en lägre punktbelastning än elektriska truckar med små hårda hjul Exempel Fordon 2.4 Välj lastbryggans längd När du ska avgöra längden på lastbryggan kan du mäta den maximala höjdskillnaden mellan truckens lyftandordning och lastbryggans nivå. Därefter bestämmer du vilka fordon som används och tar reda på i vilken maximal lutning som fordonet kan användas Beräkningen Min. lastbryggslängd = höjdskillnad/lutning (%) Exempel Beräkna d last Punktb elastnin g Skydd splatta Lastkapa citet: Rullbur 750 kg Medium 6 mm 60 kn Handtruck för pallar kg Hög 8 mm 60 kn Elektrisk palltruck kg Hög 8 mm 60 kn Gaffeltruck kg Medium 6 mm 60 kn Fordon Max lutning Rullbur 3% Handtruck för pallar 3% Elektrisk palltruck 7% Gaffeltruck (batteri) 10% Gaffeltruck (bensin) 15% Fordon: Flakhöjd: Kajhöjd: Elektrisk palltruck (max. 7 % lutning) mm mm Skillnaden mellan flakhöjd och kajhöjd = 175 mm 175 mm / 7% = 2500 mm lastbryggslängd Urvalsguide 16

17 3. Specifikationer 3.1 Mått 3.2 Plattformens tjocklek Tjocklek Max. punktbelastning 6 mm 1,3 N / mm 2 8 mm 6,5 N / mm 2 NL Nominell längd OL Totallängd GL Längd på lutning NW Nominell bredd LL ns längd LH ns höjd A Arbetsområde ovanför kajnivå B Arbetsområde under kajnivå DH Lastkajens höjd DW Portbredd NW (AD) Nominell bredd med Autodock (inkl. sidopaneler) L Avstånd mellan plintar OW (AD) Totalbredd Autodock = NW(AD) - 20 Mått Vertikalt arbetsområde LL 400 LL 500 NL OL GL LH A B A B 2000 NL+350 NL NL+335 NL NL+350 NL Nominell bredd NW 2000, 2200 Nominell bredd NW (AD) 3300, 3500, 3600 Specifikationer 17

18 3.3 Kontrollenheter Mått 950-serien Funktioner L SD LA SD DL SD DLA SD LS SD LSA SD DLS SD DLSA SD Hålldonsknapp Impulsautoknapp Huvudströmbrytare Nödstoppknapp 400 V 230 V Indikator för underhåll 3-siffrig display Minnesfunktion Anslutning till Crawford Monitoring System BUS-nätverksgränssnitt Crawford eye Hjulkloss Portmanövrering Styrning av vädertätning Standard Tillval / Tillgängligt Specifikationer 18

19 4. CEN-prestanda 4.1 Säkerhetskrav enligt europeisk standard EN 1398 Nödstoppsknapp. Säkerhetsventiler blockerar sänkningsrörelse efter max. 6% av den nominella längden för lastbryggan. Två lyftcylindrar ser till att lastbryggan stoppas i horisontalt läge. Flytande läge. Plattformstorsion. Lateral avvikelse på minst 3% av nominell bredd. Tåskyddsplåt täcker öppning mellan plattform och grop i lastbryggans högsta läge. Arbetsområdets lutning max. 12,5% (~7 ). Varningsremsor på sidoplåtar och på ram (svart/gul). CEN-prestanda 19

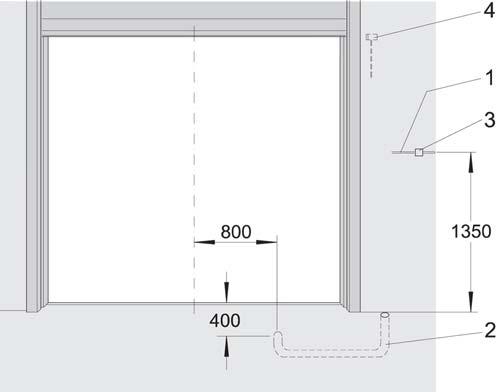

20 5. Bygg- och utrymmeskrav 5.1 Elektriska förberedelser 5.2 Sätt att installera Stålplintar 1 Matning från nätet: Huvudsäkring: Motoreffekt: 3 / N / PE AC 50 Hz 230/400V D0 10 A gl 0,75 kw 2 Kanal för ledningsdragning, intern diameter 70, vinklar <45 (av andra) 3 Huvudströmbrytare*: Endast för styrskåp med nödstopp 4 Valbar säkerhetsbrytare till takskjutporten för att inaktivera lastbryggan när porten är stängd* * icke-standard Betongplintar Väggfästanordningar Bygg- och utrymmeskrav 20

21 5.3 Ytterligare utrustning vid installation Stödfästen Fästanordningarna som finns som tillval måste användas om det inte är möjligt att svetsa fast sidoenheterna längs hela sidan på dockningskanten. Fästanordningarna stöder enbart autodock-sidoenheterna. Kemiska ankare M16 levereras tillsammans med fästanordningarna Lyftögla Lyftöglorna som finns som tillval används för att säkra en avmonteringsbar container eller lastbil som behöver stöd av ett sträckband. Bygg- och utrymmeskrav 21

22 6. Service Program för förebyggande underhåll och moderniseringstjänster Dina entréer är en del av ditt affärsflöde, så det finns all anledning att se till att de är väl fungerande. ASSA ABLOY Entrance Systems erbjuder dig ett underhållsprogram och en moderniseringsexpertis du kan lita på. Vårt underhållsprogram och våra moderniseringstjänster backas upp av en omfattande expertis för alla slags industriportar och dockningssystem, oavsett varumärke. Till ditt förfogande står ett team med dedikerade experttekniker, som under årtionden har arbetat med underhåll och service och skapat nöjda kunder. Program för förebyggande underhåll Vår ständiga målsättning är minimering av tidsförluster, energiförluster och oväntade problem. Vår serviceorganisation ger dig support dygnet runt för underhåll av alla industriportar och dockningssystem, oavsett varumärke. Om du vill befinna dig ett steg före ett eventuellt driftsstopp, utforska vår produktportfölj med Pro-Active Care planer. Naturligtvis erbjuder vi entréuppgraderingar som passar dina specifika önskemål och affärsbehov. Pro-Active Care - Underhållsplaner som passar din verksamhet Regelbundet underhåll kan förlänga livslängden för din utrustning och hjälper till att förebygga oväntade problem. Våra tekniker anländer på plats utrustade med kompetens och verktyg för att underhålla alla automatiserade entréer, oavsett varumärke. Pro-Active Bronze Grunden för alla Pro-Active planer bygger på tryggheten att veta att din utrustning inspekteras regelbundet och certifieras för såväl säkerhet som för optimal prestanda. Det inkluderar ett antal planerade besök på anläggningen beroende på dina behov. Alla oplanerade servicesamtal under kontraktstiden (inklusive arbete, resor och reservdelar) faktureras som speciella Pro-Active Care priser. Pro-Active Silver Denna plan erbjuder alla fördelar för Pro-Active Bronze med den ytterligare fördelen att arbete och resor inkluderas för servicesamtal under vanlig kontorstid. Den enda extra kostnaden gäller de ytterligare reservdelar som kan krävas under kontraktstiden. Pro-Active Gold Denna plan ger ett ultimat skydd för din automatiska entréinvestering. Det inkluderar alla fördelar med Pro-Active Silver, plus byte av alla nödvändiga delar under en oplanerad reparation eller under ett planerat underhållsbesök. Pro- Active Gold är ett utmärkt sätt att budgetera dina årliga utgifter för automatiska portar. Pro-Active Tailor-Flex Vårt mest flexibla underhålls- och serviceerbjudande. Pro- Active Care planen utformas av dig, vår kund. Med planen kan du balansera dina budgetmål mot din verkliga budget och den erbjuder även möjlighet att lägga till eller ta bort ett antal underhållselement för att passa dina budgetmål, samtidigt som din övergripande prestanda och säkerhetsbehov uppfylls. Modernisering Dina entréer är en långsiktig investering, varifrån du alltid vill ha det bästa. Produkter utvecklas över tid, så gör även regleringar och din verksamhet. Låt oss hjälpa dig öka dina energibesparingar och uppfylla dagens standarder. Vi erbjuder rådgivning och moderniseringspaket för föråldrade installationer, detta säkerställer att din investering klarar kraven och presterar optimalt under många år framöver. Reaktiv service Korrigerande Säkerhetskontroll Pro-Active Bronze Pro-Active Care Pro-Active Silver Pro-Active Gold Pro-Active Tailor Flex Andra skräddarsydda behov som svarstid, information om prestanda och avancerad användarutbildning Utbyte av slitna delar enligt ett förebyggande utbytesprogram för förbrukningsartiklar Utbyte av reservdelar vid haverier Rese- och arbetskostnader för ytterligare utryckningsbesök Förebyggande underhållsbesök 1-4 gånger om året Rese- och arbetskostnader för förebyggande underhållsbesök Svarstid och prioritet vid utryckningar <24 timmar Förebyggande, planerat underhåll som uppfyller de mest krävande standarderna på marknaden Säkerhets- och kvalitetskontroller enligt gällande normer och bestämmelser Dokumentation av testresultat Dokumentation som genereras på plats av utrustningens status, utvärdering och tillhandahållen service Välutbildade professionella tekniker med stor kunskap, modern utrustning och rätt reservdelar* Vår hotline till kundtjänst = Ingår som standard = Tillgänglig till specialpris * Välutrustade servicebilar med original- och nya reservdelar Service 22

23 Index Numerics 105 vinkel vinkel vinkel vinkel vinkel vinkel vinkel (standard) Docking DL SD Docking DLA SD Docking DLS SD Docking DLSA SD Docking L SD Docking LA SD Docking LS SD Docking LSA SD A Allmänt...6 Avfasad läpp...7 Axelbelastning B Beräknad last Beräkningen Beskrivning...6 Betongplintar Böjd läpp...7 Buffertar Bygg- och utrymmeskrav C CEN-prestanda Copyright och friskrivningsklausul...2 Crawford DE6090DI Dock-IN Autodock 13 Crawford DE6090DL Dock light Heavy Duty LED Crawford DE6090E Eye Crawford DE6090TS Trafikljussystem 13 Crawford DE6090WC Hjulkloss D Dock management Dock-IN Red Dock-IN White Dock-IN White & Red Dockningsstyrsystem Driftläge...6 Dynamisk last E EBF Elektriska förberedelser Energibesparing Exempel... 15, 16 F Facility management Färger...8 Förbättrad säkerhet Funktioner...3, 18 H Halkskydd/ljuddämpning...8 Hanteringsutrustning för trafiksituationer I Installationsvinklar...9 K Kontrollenheter L Läppalternativ...7 Läpputförande...7 Lastningskapacitet enligt EN Lyftögla M Målning...8 Målningsklasser...8 Mått... 17, 18 N Nedfällbara delar...7 Nominell bredd O Översikt...6 Övervakningssystem P Parkeringsguider Plattform...8 Plattformens tjocklek Plattformstjocklek...8 Prestanda...3 R Rak läpp...7 RB RB med stålfront och topplatta RB med stålfrontplatta RS S Säkerhetskrav enligt europeisk standard EN Sätt att installera Service Snedkapad svängbar läpp...7 Specifikationer Stålplintar Standard...6 Standard målningsklass...8 Standard svängbar läpp...7 Stödfästen Svängbar läpp...7 T Tåskyddsplåtar...8 Tekniska fakta...3 Tillämpning...6 Tillval...6 Tillval / Tillgängligt U Urvalsguide Utrustning

24 V Väggfästanordningar Välj lämplig tjocklek för skyddsplattan på plattformen Välj lastbryggans längd Välj lastkapacitet Varmgalvaniserad...8 Y Yta...8 Ytterligare utrustning vid installation 21 24
