2 Innehållsförteckning 1 Allmänt Introduktion Enhetens funktioner Konfiguration Användargränssnitt Startsidan och allmän användning Regulatorns driftlägen Flödesbild Larm Ändra och spara inställningar Trender Kalibrering av skärmen och ändring av tid och datum Grundläggande inställningar Tappvarmvatten (grundläggande inställningar) Värmekretsar (grundläggande inställningar) Fjärrvärme (grundläggande inställningar) GSM-larm Pumpar Servicemenyn Tappvarmvatten (servicemenyn) v

3 4.2 Värmekretsar (servicemenyn) Fjärrvärme (servicemenyn) Larminställningar Konfigurationsmenyn Manuell styrning Återställning till fabriksinställningar Justering Standardinställningar Modbus-register Kopplingsschema Inställningsprotokoll v

4 1 ALLMÄNT Den här handboken är avsedd för version 1.98 av programvaran för fjärrvärmeregulatorn Genius. 1.1 INTRODUKTION Genius är en mångsidig och lättanvänd regulator för tex en fjärrvärmecentral. Färgskärmen med grafiska symboler och pekfunktion gör Genius mycket lättanvänd. De många gränssnitten för anslutning av tillbehör ger en mängd olika expansionsmöjligheter: Enheten för fjärranslutning (extra tillbehör) gör det möjligt att ansluta Genius till Internet och styra enheten via en webbläsare på en mobiltelefon, surfplatta eller dator med en Internetanslutning. När larminställningarna i Genius är aktiverade kan enheten för fjärranslutning skicka ett larm till en valfri e- postadress. Genius kan även utrustas med ett GSM-modem (extra tillbehör) som gör det möjligt att skicka larm till ett valfritt mobiltelefonnummer. Modbus-protokollet kan dessutom användas för att ansluta Genius till ett Fidelix-system för byggnadsautomation. Standardgränssnittet för Modbus-RTU gör det även möjligt att använda enheten som en del av andra system. De exempel som visas i den här handboken avser en fjärrvärmecentral med två kretsar och värmeväxlare för tappvarmvatten och en värmekrets. Genius kan även användas i en konfiguration med tre kretsar där två värmekretsar används. Styrningen av de båda värmekretsarna är identisk och samma funktioner är tillgängliga för båda värmekretsarna. Ett undantag är rumskompensation som endast kan aktiveras för värmekrets 1. Funktionen för rumskompensation kräver att skärmen kan monteras i det rum där funktionen ska användas. Funktionen för rumskompensation gör att regulatorn kan anpassa rumstemperaturen med hänsyn till uppvärmningseffekten från en eldstad eller infallande solljus, eller med hänsyn till kyleffekten från vinden. Regulatorn kan styra upp till tre kretsar och antalet värmekretsar väljs vid konfigurationen av systemet. v

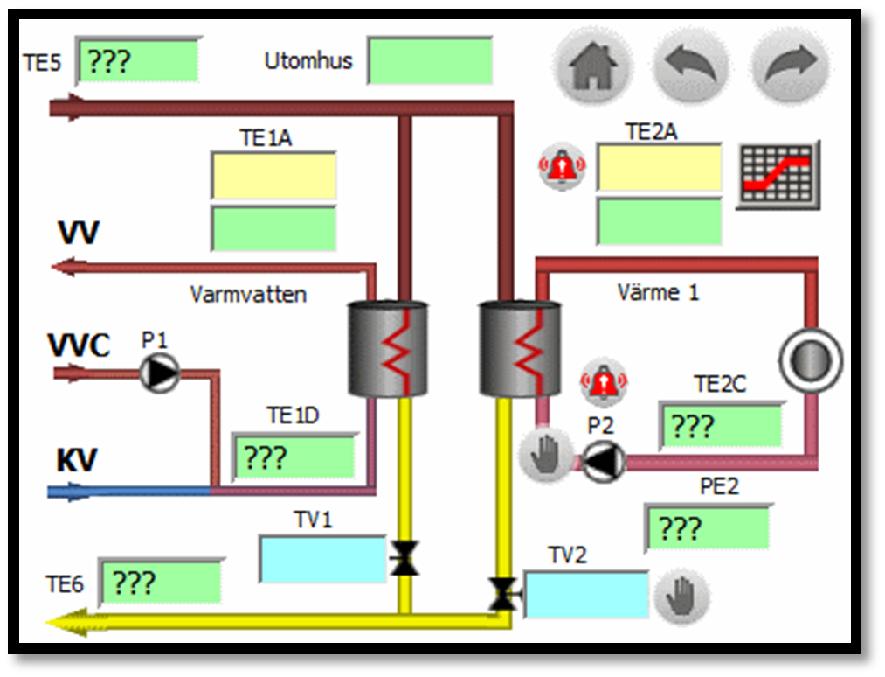

5 1.1 ENHETENS FUNKTIONER De punktmarkeringar som används i beskrivningen av enhetens funktioner visas i flödesbilden (sid. 8) och kopplingsschemat (sid. 28). REGLERING AV TAPPVARMVATTEN Information från mätsensorn TE1A används för att reglera styrventilen TV1 och hålla tappvarmvattentemperaturen konstant. FÖRUTSÄGANDE REGLERING AV TAPPVARMVATTEN Systemet reagerar på snabba förändringar i förbrukningen genom att reglera styrventilen TV1 efter temperaturförändringarna i returtemperaturen vid TE1D för VVC. REGLERING AV VÄRMEKRETSAR Information från mätsensor TE2A respektive TE3A används för att reglera styrventilerna (TV2, TV3) och hålla framledningstemperaturen till inställt värde. En reglerkurva anpassar börvärdet till utomhustemperaturen. RETURVATTENGRÄNS Läget för ventilen (TV2, TV3) begränsas om temperaturen hos returvattnet till fjärrvärmesystemet vid TE6 är högre än den inställda temperaturgränsen. STYRNING AV PUMPAR Cirkulationspumpen för tappvarmvatten är i konstant drift och pumparna för värmekretsarna styrs automatiskt enligt inställningarna för sommarstopp (om inte pumparna är inställda på manuell styrning). v

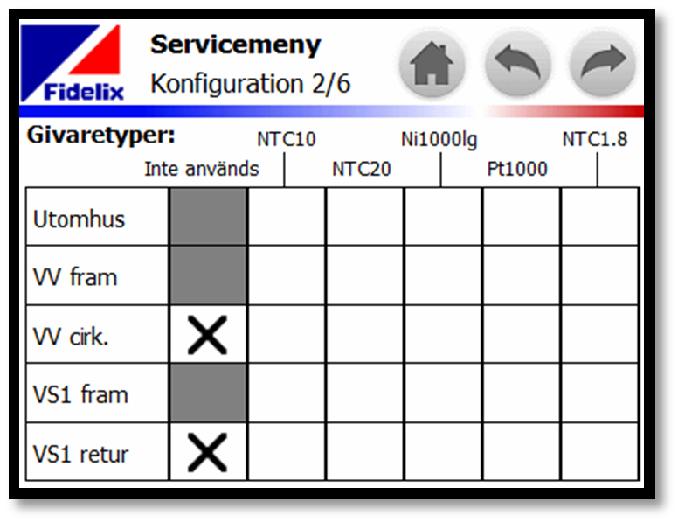

6 1.2 KONFIGURATION Du konfigurerar systemet genom att definiera alla installerade givare och ställdon och ställer in värmekretsens reglerkurva. Konfigurationsalternativen skiljer sig från fabriksinställningarna och du definierar till exempel de installerade givartyperna via konfigurationsmenyn. En detaljerad beskrivning av konfigurationsmenyn finns på sidan 19 och anslutningarna för värmestyrningen beskrivs på sidan 28. När konfigurationen har slutförts kontrollerar du att värmekretsarna och styrningen av tappvarmvattnet fungerar korrekt. Kontrollera att regleringen av framvattentemperaturen i värmekretsen fungerar korrekt och att vattnet håller den inställda temperaturen. Kontrollera att regleringen av tappvarmvattentemperaturen är stabil när alla vattenkranar är stängda och att systemet svarar tillräckligt snabbt på förändringar i förbrukningen (d.v.s. när en vattenkran öppnas och stängs). Framledningstemperaturen bör inte avvika kraftigt från börvärdet när en kran öppnas och stängs. Den faktiska tappvarmvattentemperaturen bör dock inte under några förhållanden avvika mer än tio grader från det inställda värdet. En detaljerad beskrivning av hur du justerar funktionen finns på sidan 22. v

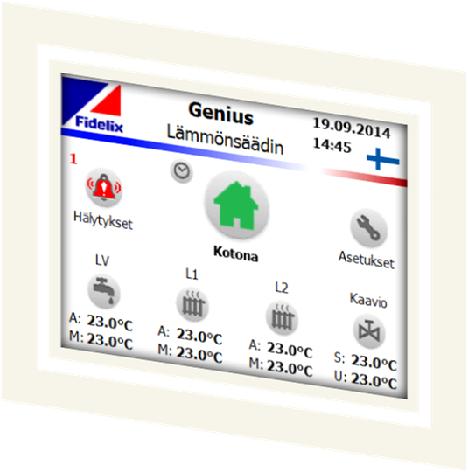

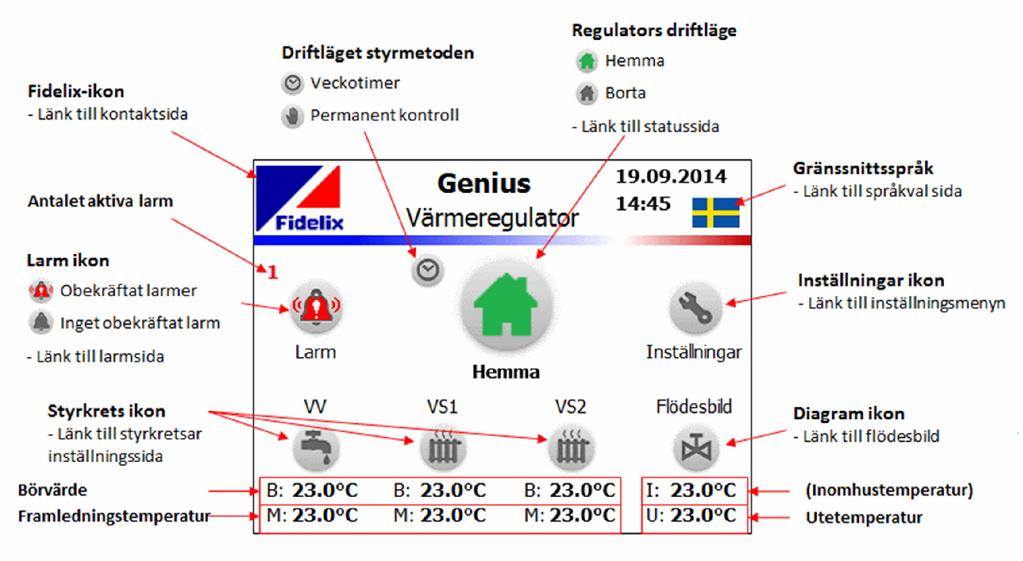

7 2 ANVÄNDARGRÄNSSNITT Genius fjärrvärmeregulator styrs via en pekskärm med ett grafiskt användargränssnitt. Användargränssnittets huvudmenyer och de grundläggande funktionerna beskrivs nedan. 2.1 STARTSIDAN OCH ALLMÄN ANVÄNDNING Startsidan innehåller information om regulatorns grundläggande inställningar. Den visar till exempel information om vilket driftläge Hemma/Borta som används, larminformation samt börvärden och ärvärden för respektive krets framledningstemperatur. Tryck på en ikon för att öppna en önskad undermeny. Överst på samtliga undermenyer finns en ikon för startsidan som direkt tar dig tillbaka till startskärmen och en bakåtpil som tar dig tillbaka till föregående sida. Om du har öppnat en undermeny som innehåller flera sidor visas även en framåtknapp möjligt att bläddra till nästa sida. som gör det v

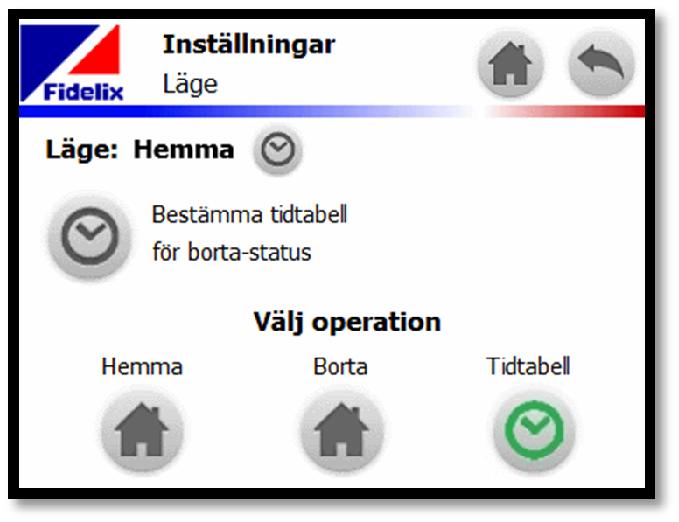

8 2.2 REGULATORNS DRIFTLÄGEN Regulatorn är utrustad med en reglerfunktion som gör det möjligt att sänka framledningstemperaturen för att spara energi. När läget Hemma är valt är regulatorn i normal drift enligt de inställda värdena och styrkurvan. När läget Borta är valt sänks börvärdet för tappvarmvatten och värmekretsarna enligt inställningen för läget Borta (fabriksinställningen är 5 C). Värdet för sänkningen kan ändras via värmekretsens servicemeny (sid. 15, 15). Du ändrar driftläge genom att trycka på ikonen för driftläge på startsidan. På statussidan kan du antingen välja ett fast läge för Hemma eller Borta eller välja att använda en tidsstyrd växling av driftläget (Auto). Tryck på klockikonen i mitten av skärmens vänstersida för att konfigurera enhetens tidschema. Tidschemat ger dig möjlighet att programmera de tider och dagar då driftlägena Hemma/Borta ska användas. Värdet 1 (läge) aktiverar driftläget Borta och värdet 0 återställer enheten till driftläget Hemma. 2.3 FLÖDESBILD Tryck på flödesbildikonen för att öppna sidan med flödesbilden. Symboler som visas i flödesbilden: Mätpunkt: Börvärde: Reglersignal: Styrning av pump av: på: Kvitterat inaktivt larm: Kvitterat aktivt larm: Okvitterat aktivt larm: Information om manuell drift: Enhetens funktioner beskrivs på sidan 5. v

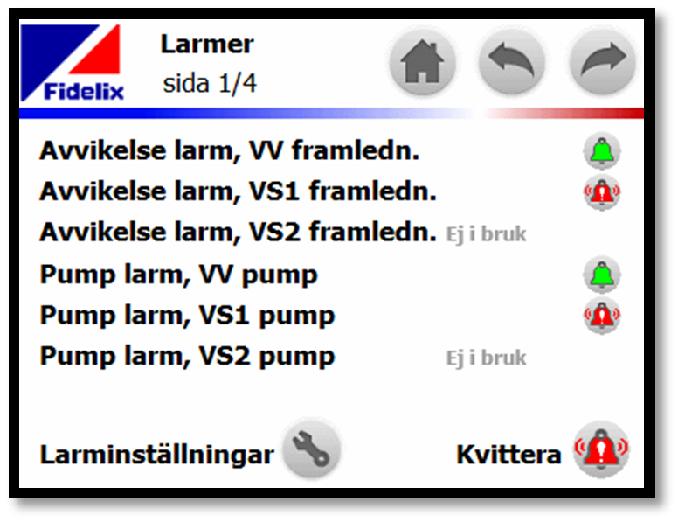

9 2.4 LARM Larmikonen på huvudmenyn är grå i normalläget. Om det finns okvitterade larm växlar ikonen i stället till röd färg. Antalet aktiva larm visas med röda siffror bredvid larmikonen. Tryck på larmikonen för att visa larmsidan där du kan kontrollera statusen för de olika larmen. Larmpunkterna har fyra lägen: Inget aktivt larm: Okvitterat inaktivt larm: Kvitterat aktivt larm: Okvitterat aktivt larm: Enheten har fem olika typer av larm: - Avvikelselarm: framledningstemperaturen har avvikit från det börvärdet under en lång period (fabriksinställningarna för larmgräns: 10 K avvikelse, 30 sek. fördröjning för VV, 120 sek. fördröjning för L1/L2) - Pumplarm: pumpens status avviker från driftordern eller så är summalarmet från pumpen aktivt - Trycklarm: trycket i värmekretsen är för lågt eller för högt (fabriksinställningar för larmgräns: undre gräns: 1 bar; övre gräns: 4 bar). Du kan ange olika typer av varningar och larmgränser för trycklarmen. - Larm för givarfel: ett fel har uppstått i anslutningen, kablaget eller sensorn. - Larm för frysrisk: temperaturen i värmekretsens returvatten ligger under larmgränsen (temperaturgräns: 5 C, 30 sek. fördröjning) Du kan kvittera larmen genom att peka på kvitteringsknappen längst ned på skärmen. Du kan ändra larminställningarna genom att peka på ikonen för larminställningar servicemenyn för att kunna ändra larminställningarna (se sid. 15).. Du måste ange ett lösenord för v

10 2.5 ÄNDRA OCH SPARA INSTÄLLNINGAR När du ändrar något av de inställda värdena sparar enheten värdena i det interna minnet inom 60 sekunder efter att den senaste ändringen gjorts. Om strömförsörjningen till enheten bryts läses de senast lagrade inställningarna in i enhetens minne för att driften ska kunna återgå till normalläge igen när strömförsörjningen återställs. 2.6 TRENDER Du kan visa korttidstrend för mätningarna och styrpunkterna i användargränssnittet genom att peka på en mätpunkt eller ett värde. Du kan till exempel enkelt visa trendkurvan för värmekretsens framledningstemperatur genom att peka på ett mätvärde som visas på startsidan. Du kan även skala om visningen av trendkurvan till ett önskat intervall genom att ange min- och maxgränser i de fält som visas på sidan. Trenden uppdateras var femte minut. 2.7 KALIBRERING AV SKÄRMEN OCH ÄNDRING AV TID OCH DATUM Starta kalibreringen genom att peka på och hålla kvar fingret på en valfri punkt på skärmen under minst tio sekunder. Du kalibrerar sedan skärmen genom att peka på de blå korsen så exakt som möjligt (vi rekommenderar inte att du pekar med ett finger). När du har slutfört kalibreringen kan du även ändra systemets tid och datum. Du ändrar inställningarna genom att peka direkt på respektive fält. Vi rekommenderar att du kalibrerar skärmen om den inte verkar fungera korrekt vid normal användning. 3 GRUNDLÄGGANDE INSTÄLLNINGAR v

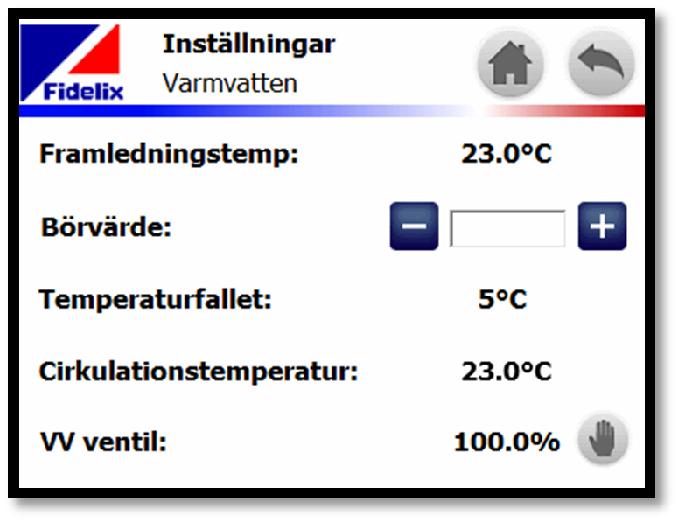

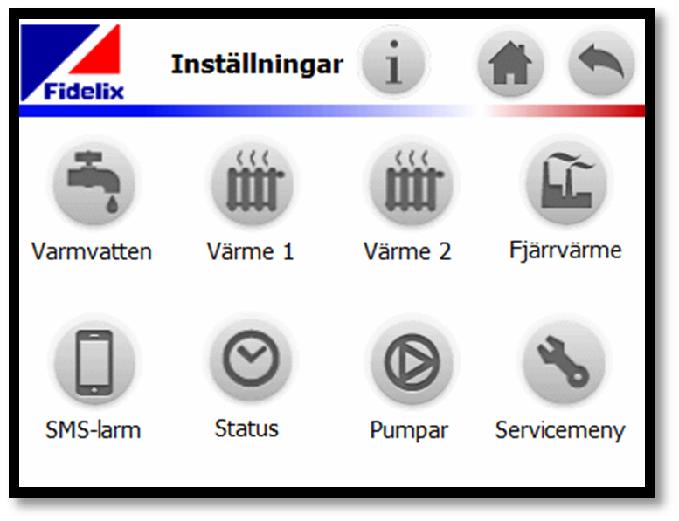

11 Enhetens inställningar är uppdelade i två användanivåer. Den grundläggande användarnivån ger möjlighet att göra begränsade ändringar medan de utökade inställningarna görs via servicemenyn. Börja med att gå igenom enhetens grundläggande inställningar. Du öppnar inställningsmenyn genom att peka på inställningsikonen på huvudmenyn. Du kan även gå direkt till inställningssidorna för systemets olika kretsar genom att peka på respektive ikon på huvudmenyn. 3.1 TAPPVARMVATTEN (GRUNDLÄGGANDE INSTÄLLNINGAR) Du öppnar inställningssidan för tappvarmvattenkretsen genom att peka på vattenikonen på inställningsmenyn eller startsidan. Inställningssidan visar framvattentemperaturen, det inställda värdet för framledningstemperatur, temperatursänkning (0 C i läget Hemma), cirkulationvattentemperatur VVC (om funktionen är aktiverad), aktuellt ventilläge och symbol för manuell styrning av ställdonet (om manuell styrning är aktiverad). Du kan ändra börvärdet för tappvarmvatten med hjälp av - och -knapparna eller peka på börvärdesfältet och ange värdet via en numerisk knappsats direkt. Ändringar av inställningen för temperatursänkning och justering av tappvarmvattenkretsen görs via servicemenyn (sid. 15). v

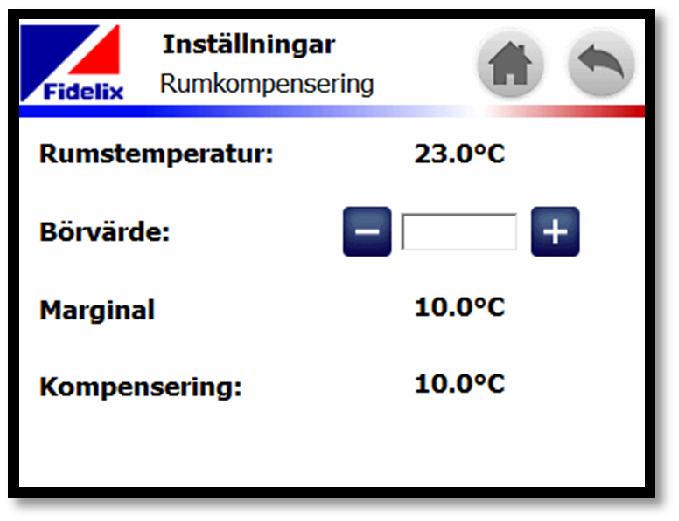

12 3.2 VÄRMEKRETSAR (GRUNDLÄGGANDE INSTÄLLNINGAR) Du öppnar inställningssidan för en värmekrets genom att peka på radiatorsymbolen på inställningsmenyn eller startsidan. Inställningssidan visar framledningstemperaturen, börvärdet för framledningstemperaturen, utomhustemperaturen, returledningstemperaturen (om funktionen är aktiverad), systemtrycket (om funktionen är aktiverad), ventilläget, symbol för manuell styrning av ställdonet (om manuell styrning är aktiverad) och eventuell parallellförskjutning av värmekurvan. Du kan ändra inställningen för parallellförskjutning av värmekurvan med hjälp av - och -knapparna eller peka på börvärdesfältet och ange värdet via en numerisk knappsats direkt. Själva reglerkurvan ändras inte vid parallellförskjutning men inställningen kan användas för att höja eller sänka börvärdet för framledningstemperaturen. Du kan ändra reglerkurvan för en värmekrets genom att peka på kurvsymbolen i flödesbilden eller på inställningssidan. Läs av reglerkurvan för att kontrollera det inställda värdet (Y-axeln) för kretsens framvattentemperatur vid olika utomhustemperaturer (Xaxeln). Du kan justera kurvan genom att välja önskad brytpunkt. När du väljer en punkt växlar den färg och visas i rött. Du kan sedan ändra värdet för den aktuella punkten med pilarna. Du sparar ändringarna genom att peka på OK-knappen eller avbryter dem genom att peka på X-knappen. En lämplig grundinställning för en reglerkurva till golvvärme är (+20 = 20, +5 = 24, 0 = 26, -5 = 28, -20 = 32) En lämplig grundinställning för en reglerkurva till en radiatorkrets om utetemperatur och framledningstemperatur är förinställda är (+20 = 20, +5 = 35, 0 = 40, -5 = 45, -20 = 60) Ändringar av inställningen för temperatursänkning och justering av värmekretsen görs via servicemenyn (sid. 15). v

13 Om ett fel uppstår i utomhustemperaturgivaren som är ansluten till Genius används börvärdet för framledning som motsvarar en utomhustemperatur av 0 C på reglerkurvan som börvärde för värmekretsen (fabriksinställningen är 29 C). Om ett fel däremot uppstår i framledningsgivaren för värmekretsen justeras värmesystemet till 25 C med hänsyn till returledningstemperaturen (och den integrationstid som används för justeringen ökas tiofalt). RUMSKOMPENSATION Rumskompensation kan användas i värmekrets 1. Om funktionen för rumskompensation har aktiverats (se sid. 19) öppnar du sidan med inställningar för rumskompensationen genom att peka på symbolen för rumskompensation. Inställningssidan visar rumstemperaturen, det börvärdet för rumstemperatur samt värdena för differens och kompensation. Du kan ändra inställningen för rumstemperatur med hjälp av - och -knapparna eller peka på börvärdesfältet och ange värdet via en numerisk knappsats direkt. Ändringar av värdena som används vid beräkningen av rumskompensation görs via servicemenyn (se sid. 15). Rumskompenseringen justerar framledningsbörvärdet genom att ta hänsyn till den påverkan som en eldstad, väderförändringar eller andra faktorer kan ha på rumstemperaturen. 3.3 FJÄRRVÄRME (GRUNDLÄGGANDE INSTÄLLNINGAR) Du öppnar inställningssidan för fjärrvärme genom att peka på fjärrvärmeikonen på inställningsmenyn. Inställningssidan visar framledningstemperaturen (om funktionen har aktiverats), returledningstemperaturen (om funktionen har aktiverats), ventilernas läge, eventuella symboler för manuell styrning och eventuell påverkan för begränsning av returledningstemperatur (om funktionen har aktiverats). Inställningarna för begränsning av returledningstemperatur görs via servicemenyn (se sid. 17). v

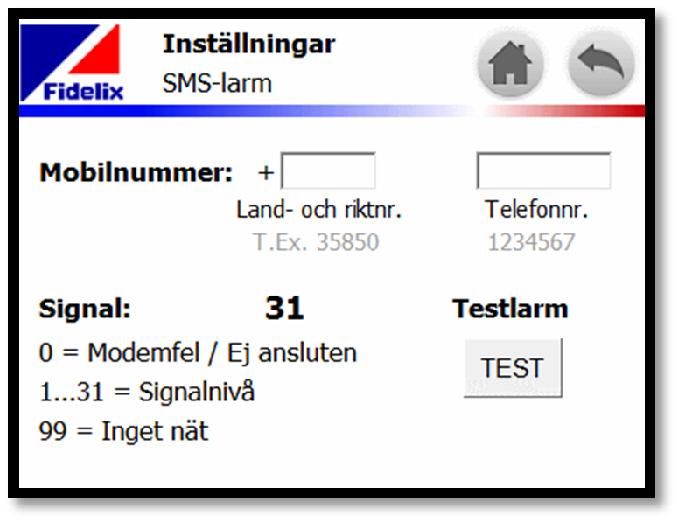

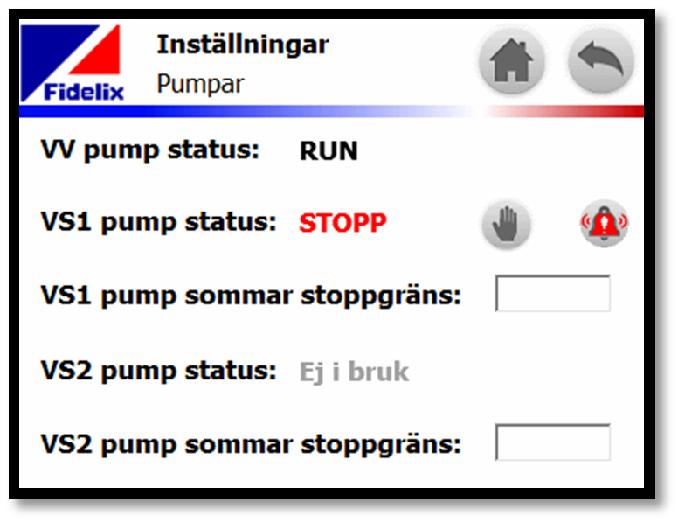

14 3.4 GSM-LARM Du öppnar sidan för GSM-larm genom att peka på symbolen för GSMlarm på inställningsmenyn. Du måste ange ett larmnummer genom att peka på fältet för larmtelefonnummer. Ett SMS skickas till det angivna numret när ett larm aktiveras eller återgår i enheten. Du kan kontrollera GSM-modemets funktion genom att peka på Testknappen för larm. GSM-modemet är ett extra tillbehör som kan köpas tillsammans med enheten eller beställas separat i efterhand. Modemet levereras utan SIM-kort. 3.5 PUMPAR Du öppnar inställningssidan för pumpar genom att peka på pumpsymbolen på inställningsmenyn. Sidan visar pumparnas status, eventuella larm och symboler för manuell styrning samt värmekretsarnas inställningar för sommarstopp. Till värmekretsarnas pumpar finns en funktion för sommarstopp. Om utomhustemperaturen överstiger gränsvärdet för sommarstopp och ventilen är stängd (inget värmebehov finns) stoppas pumpen efter fem minuter. Pumpen startar igen när utomhustemperaturen faller en grad under gränsvärdet för sommarstopp eller när ventilen öppnas mer än 5 % (värmebehov finns). Pumpen motionkörs regelbundet en minut varje dygn för att motverka igensättning. Du kan ändra gränserna genom att peka på fältet för gränsvärdet för sommarstopp. Manuell styrning av pumparna kan endast göras via servicemenyn (se sid. 19). v

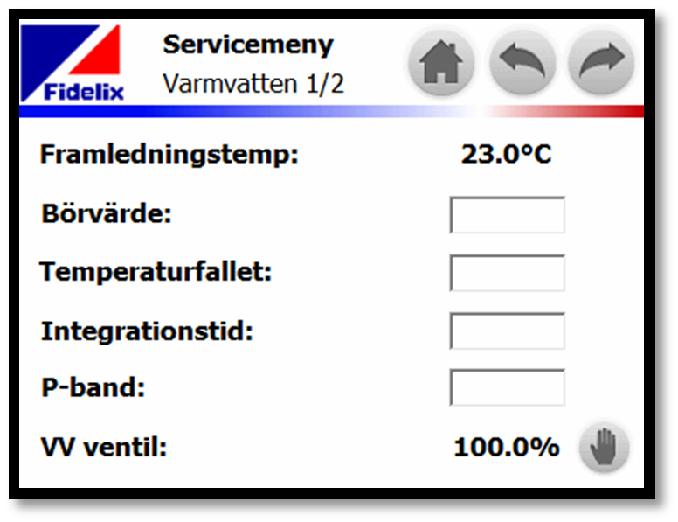

15 4 SERVICEMENYN Du öppnar servicemenyn genom att peka på serviceikonen huvudmenyn. Lösenordet för servicemenyn är 2. på Inställningar som är mer omfattande än de grundläggande användarinställningarna görs via servicemenyn. Inställningarna på servicemenyn behöver vanligtvis bara ändras vid konfigurationen av systemet eller i samband med en justering av enheten. En detaljerad beskrivning av hur du justerar funktionen finns på sidan TAPPVARMVATTEN (SERVICEMENYN) Du öppnar servicemenyns inställningar för tappvarmvattenkretsen genom att peka på vattensymbolen på servicemenyn. Serviceinställningarna är uppdelade på två sidor. Den första sidan ger dig möjlighet att ändra börvärdet för framledning, justera sänkningen för läget Borta och justera regulatorinställningarna genom att ändra P-band och integrationstiden. Den förutsägande regleringen för tappvarmvatten kan ändras på menyns andra sida. Styrningen av enheten vid ändringar i förbrukningen regleras med hjälp av förutsägelser som görs med hjälp av temperaturändringar i cirkulationsvattnet (VVC) under justeringen. Den förutsägande regleringen för tappvarmvatten kan justeras genom att du ändrar P- bandet och värdet för maximal påverkan. Mer information om hur du justerar inställningarna för tappvarmvatten finns på sidan VÄRMEKRETSAR (SERVICEMENYN) v

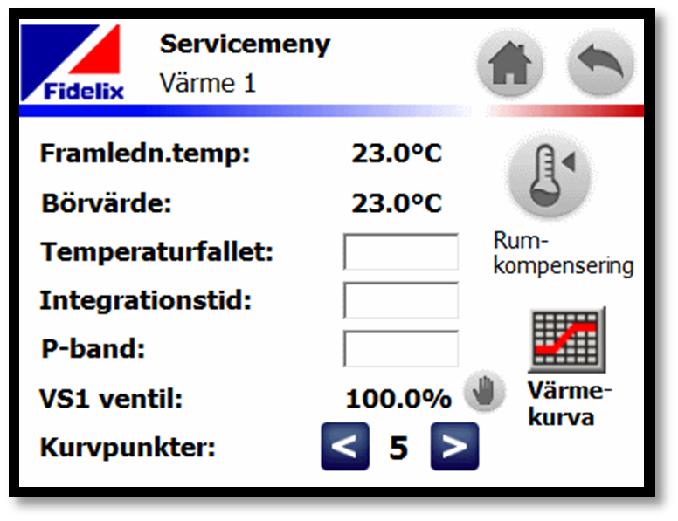

16 Du öppnar servicemenyns inställningar för en värmekrets genom att peka på symbolen för värmekretsen på servicemenyn. Du kan justera sänkningen för läget Borta och justera regulatorinställningarna genom att ändra P-bandet och integrationstiden på servicesidan. Du kan använda på pilknapparna för att ange om en reglerkurva med fem, sju eller nio punkter ska användas för värmekretsen. Du kan ändra reglerkurvans gränser genom att peka på symbolen för konverteringstabellen. En beskrivning av hur du ändrar reglerkurvan finns på sidan 12 i kapitlet om grundläggande inställningar. Mer information om hur du justerar inställningarna finns på sidan 22. RUMSKOMPENSATION Om funktionen för rumskompensation har aktiverats (se sidan 19) kan du ändra serviceinställningarna för rumskompensationen genom att peka på symbolen för rumskompensation (gäller endast L1- kretsen). Differensen är avvikelsen mellan börvärdet och rumstemperaturen. Kompensationen är ett värde för hur mycket framledningstemperaturen ändras till följd av denna differens. Värdeparen differens/kompensation är två värden som påverkar kompensationen och kan justeras separat i positiv och negativ riktning. v

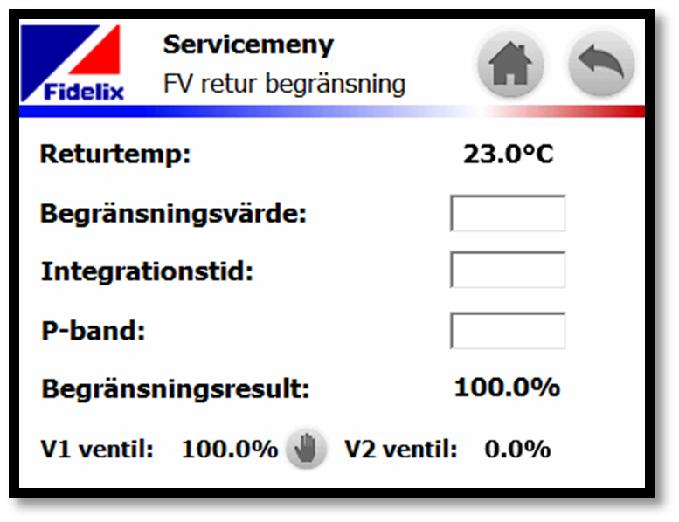

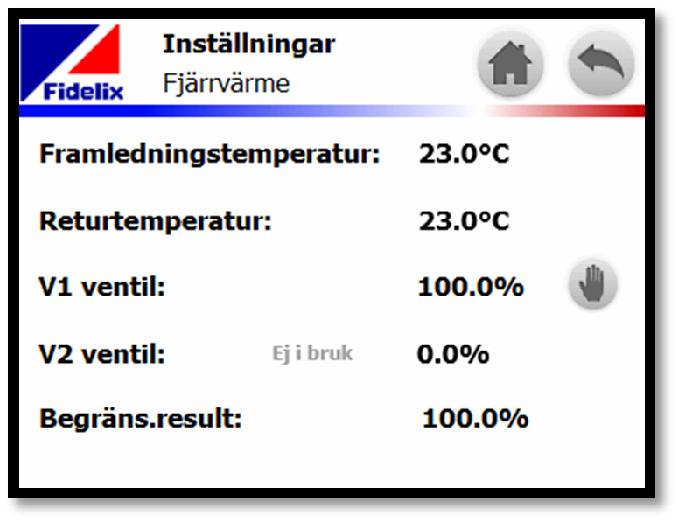

17 4.3 FJÄRRVÄRME (SERVICEMENYN) Du öppnar serviceinställningssidan för fjärrvärme genom att peka på fjärrvärmeikonen på servicemenyn. Inställningssidan visar framledningstemperaturen (om funktionen har aktiverats), returledningstemperaturen (om funktionen har aktiverats), ventilernas läge, eventuella symboler för manuell styrning och ev påverkan från begränsningsfunktionen av returtemperaturen (om funktionen har aktiverats). Om begränsning av returtemperaturen har aktiverats (se sid. 19) kan du ändra gränsvärdena genom att peka på inställningssymbolen i skärmens nedre högra hörn. Begränsningen av returtemperaturen till fjärrvärmesystemet ser till att returledningstemperaturen håller sig inom ett valt intervall genom att stänga värmekretsens ventiler. Du kan justera gränsvärdet och regleringen genom att ändra P-bandet och integrationstiden på inställningssidan. v

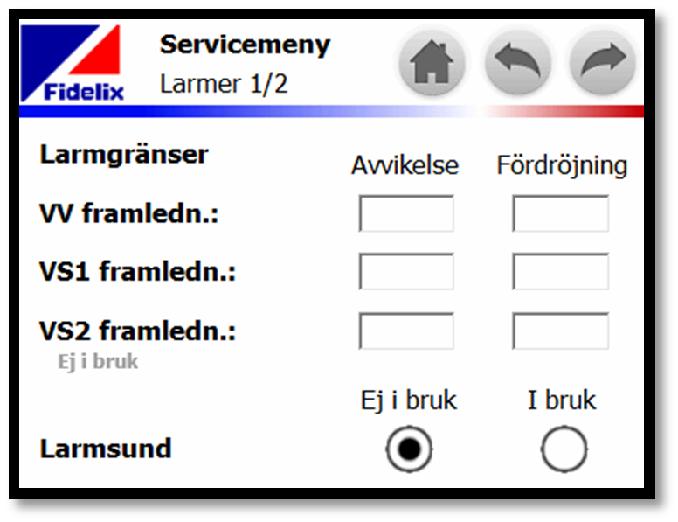

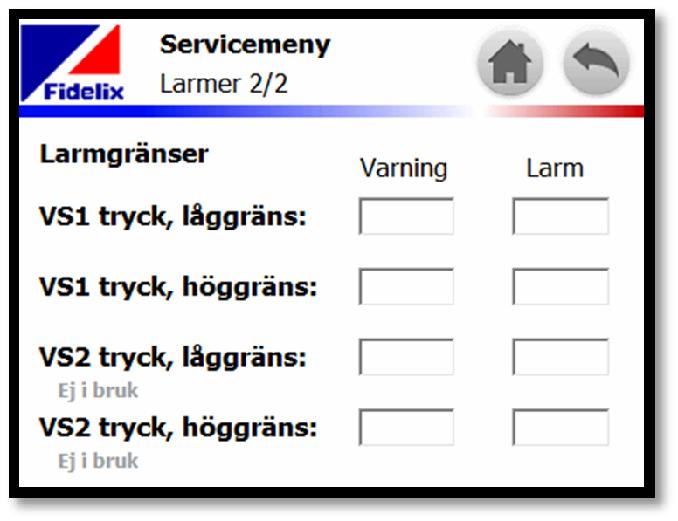

18 4.4 LARMINSTÄLLNINGAR Du öppnar inställningssidan för larm genom att peka på larmsymbolen på servicemenyn. Du kan ange gränsvärden för avvikelselarm på den första sidan. Avvikelselarmet aktiveras när framledningstemperaturen avviker från inställt börvärde mer än inställt gränsvärde under en längre tidsperiod än den angivna. Larmsidan ger dig även valmöjlighet att använda en larmsignal. Larmgränserna för värmekretsen anges på den andra larmsidan. Du kan ange ett nedre och övre gränsvärde för varje krets systemtryck och välja separata varnings- och larmgränser för. Fördröjningen för trycklarm är 30 sekunder. v

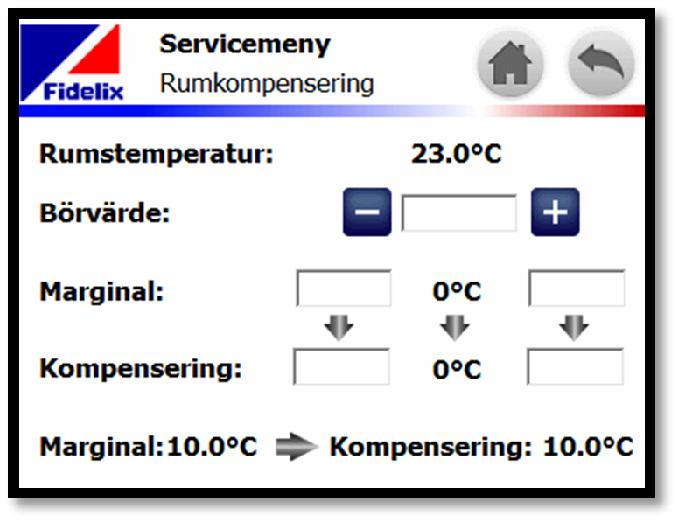

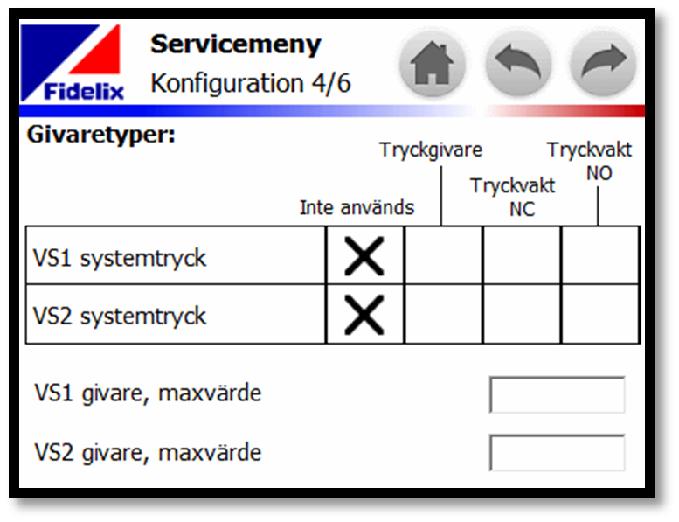

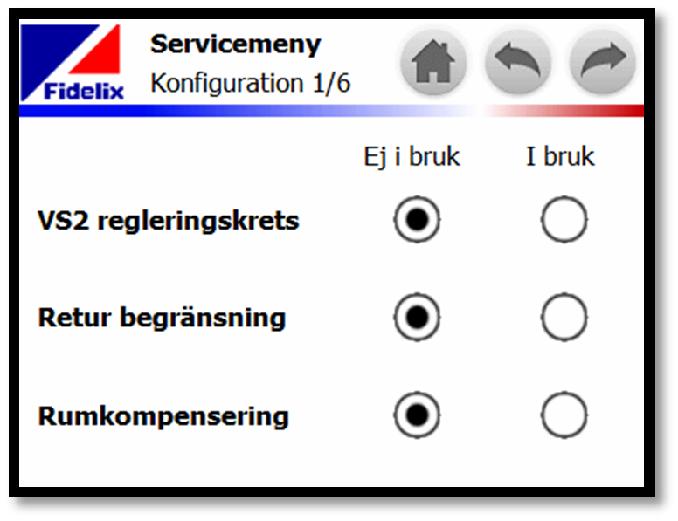

19 4.5 KONFIGURATIONSMENYN Du öppnar konfigurationsmenyn genom att peka på konfigurationssymbolen på servicemenyn. På konfigurationsmenyns första sida kan du även ange att en andra värmekrets (L2) är tillgänglig, om du vill aktivera begränsningar för returtemperatur och/eller aktivera funktionen för rumskompensation (L1). Om du väljer att aktivera värmekretsen L2 läggs ytterligare ett flödesbild till för denna värmekrets och mätvärdena för L2 läggs till på startsidan. När du har slutfört konfigurationen kan du sedan även ändra inställningarna för den andra värmekretsen. Sidorna 2 och 3 på konfigurationsmenyn används för att ange vilka givartyper som används för mätningarna. De sensortyper som kan väljas är NTC10, NTC20, Ni1000-LG, Pt1000 och NTC1.8(TAC). Du väljer givartyper genom att göra kryssmarkeringar i tabellen med givare och mätningar. Du gör en kryssmarkering i en ruta genom att peka på rutan. De rutor som inte kan väljas är gråmarkerade. Sensorerna för utomhustemperatur, tappvarmvatten och framvatten för värmekretsen L1 är alla nödvändiga för driften av regulatorn och kan därför inte inaktiveras. Du gör de grundläggande inställningarna för tryckgivare på sidan 4 i konfigurationsmenyn. Du kan välja mellan att använda en 0 10 V tryckgivare eller tryckströmbrytare av typen NC eller NO. Du kan även ange max mätvärde för tryckgivarna, vilket ska motsvara tryckvärdet vid en spänning på 10 V. v

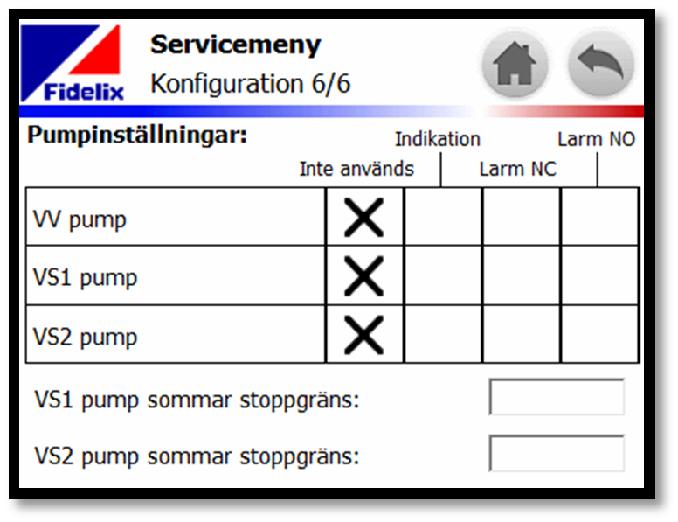

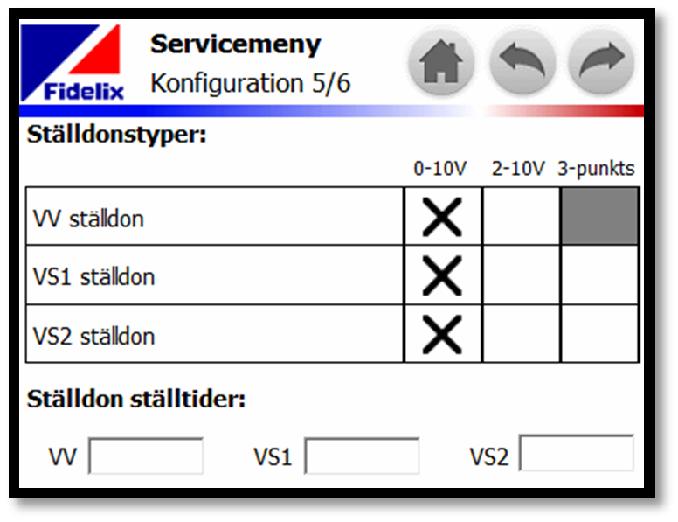

20 På sidan 5 anger du vilka typer av ställdon som används. Styrspänningarna 0 10 V eller 2 10 V kan användas för ställdonet för tappvarmvatten (LV). Du kan även använda ett trevägs ställdon för värmekretsarna (L1 och L2). Om du använder ett treläges ställdon måste du även ange en gångtid (ställtid, 0-100%) för ställdonet. För ställdon med 0-10V signal behöver inte gångtiden fyllas i, men om långsamma ställdon används till varmvattenkretsen, kan gångtiden hjälpa till att förbättra reglerförloppet. Du gör inställningarna för pumpar på sidan 6 i konfigurationsmenyn. Driftindikering för pumparna är inaktiverad i fabriksinställningarna. Du kan välja en indikering (via tex kontaktor) eller en larmkontakt med av typen NC eller NO som driftinindikering. Du kan även ange utetemperaturgräns för sommarstopp av värmekretsarnas pumpar. v

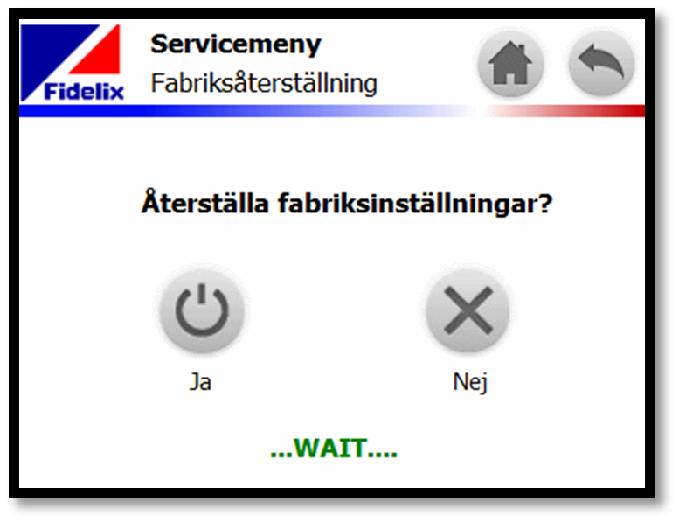

21 4.6 MANUELL STYRNING Du öppnar menyn för manuell styrning genom att peka på symbolen för manuell styrning på servicemenyn. Den första sidan ger dig möjlighet att styra ventilernas ställdon. Du måste ändra ställdonets driftläge till manuell styrning innan du kan ange manuell utsignal. Symbolen för automatisk/manuell styrning växlar mellan de båda lägena varje gång du pekar på knappen. Autosymbolen du har valt automatisk styrning och handsymbolen har valt manuell styrning. anger att anger att du När du har valt läget för manuell styrning kan du ange den reglersignal som ska skickas till ställdonet genom att peka på fältet för styrsignal. Om du väljer läget för automatisk styrning igen ändras reglersignalen tillbaka till det värde som används för automatisk styrning. Den andra sidan ger dig möjlighet att styra pumparna. Även pumparnas driftläge måste ändras till manuell styrning innan du kan börja styra dem manuellt med hjälp av start- och stoppknapparna. De knappar som har en markerad (fylld) mittdel anger valt läge. 4.7 ÅTERSTÄLLNING TILL FABRIKSINSTÄLLNINGAR Du öppnar sidan genom att peka på symbolen för återställning till fabriksinställningar på servicemenyn. När du väljer att göra en återställning till fabriksinställningar uppmanar enheten dig att bekräfta ditt val. En återställning till fabriksinställningarna raderar alla ändringar som har gjorts i enheten och återställer alla gjorda inställningar och konfigurationsinställningar. Den här åtgärden kan vara användbar om du vill göra om konfigurationen av enheten. Återställningen är permanent och kan inte ångras. v

22 5 JUSTERING Innan du justerar en krets måste du först justera reglerkurvan (se sid. 12). Du justerar regulatorn genom att ändra integrationstiden och P-bandet för respektive krets. P-bandet anger vilken temperaturskillnad som medför att ventilen öppnas eller stängs. Ett P-band med värdet 150 innebär att en avvikelse på 150 grader från börvärdet ändrar ventilens läge 100 %. En ändring av avvikelsen för framledningstemperaturen med 1,5 grad gör alltså att ventilernas läge flyttas 1 %. Inställningen för integration (I-tid) korrigerar avvikelsen för regleringen till dess att avvikelsen har eliminerats. Justeringen av integrationen innebär att gångtiden anpassas enligt förhållandet för regleringen till en integrationstid. Det innebär att om den avvikelse på 1,5 grad som beräknades i exemplet ovan motsvarar en ändring av utsignalen 1 % korrigerar den inställning av I-tiden (38 sekunder), som utgör integrationstiden, i regleravvikelsen på 38 sekunder. Om inställningen blir instabil har du troligen valt en för kraftig inställningsfaktor eller en för kort integrationstid. Du kan öka stabiliteten genom att öka P-bandet och/eller förlänga integrationstiden. Om justeringen inte når det inställda värdet inom rimlig tid har du troligen valt en otillräcklig justeringsfaktor eller en för lång integrationstid. Du kan då göra justeringen kraftigare genom att minska P-bandet och/eller förkorta integrationstiden. För att får den förutsägande VV-regleringsfunktionen att fungera korrekt, måste du se till att VVC-flödet är tillräckligt. VVC-flödet måste vara minst 30% av det nominella flödet för varmvattenkretsen. VVC-kretsen bör mätas upp och ev justeras vid installationen. En enkel kontroll kan också göras genom att kontrollera VVCtemperaturen enligt följande: 1) När en tappkran öppnas ska VVC-temperaturen öka markant (minst 20 grader) innan tilloppstemperaturen hinner sjunka. 2) När tappkranen stängs ska VVC-temperaturen öka till nästan samma som tilloppstemperaturen innan tilloppstemperaturen ökar ytterligare. 3) Om bägge dessa alternativ stämmer in på anläggningen, kan man anta att flödet är fullt tillräckligt i VVCkretsen. Den förutsägande regleringen av tappvarmvatten utförs på följande sätt. Om den förutsägande regleringen inte är tillräckligt kraftfull är inställningsområdet för stort eller maxgränsen för låg. Du kan öka inställningsfaktorn v

23 genom att minska P-bandet eller öka maxgränsen. Om inställningsfaktorn är för kraftfull kan du minska den genom att öka P-bandet och/eller minska maxgränsen. v

24 6 STANDARDINSTÄLLNINGAR Regulatorns driftläge Styrsätt för driftläge Driftläge (om veckotimern är inaktiverad) Värde Auto/veckotimer Hemma Tappvarmvatteninställningar (VV) Värde VV, framledningstemperatur, inställt värde 58 C VV, framledningsreglering, P-band 90 C VV, framledningsreglering, integrationstid (I-tid) 70 sek. VV, framledningsreglering, sänkning vid status Borta 5 C P-band för den förutsägande regleringen 140 C Maximal påverkan för den förutsägande regleringen 50 % Inställningar för värmekretsar Värde L1/L2, framledningsreglering, P-band 150 C L1/L2, framledningsreglering, integrationstid (I-tid) 38 sek. L1/L2, framledningsreglering, sänkning vid status Borta 5 C L1/L2, framledningsreglering, parallellförskjutning 0 C L1/L2, framledningsreglering, antal punkter på reglerkurvan 5 L1/L2, cirkulationspump, gräns för sommarstopp 19 C Styrning av pumpar LV, cirkulationspump, driftläge LV, cirkulationspump, styrning L1/L2, cirkulationspump, driftläge L1/L2, cirkulationspump, styrning Värde Auto På Auto Enligt inställning för sommarstopp Styrning av ventiler Värde LV-ventil, driftläge Auto LV-ventil, styrsignal 0.0 % L1/L2, driftläge för ventil Auto L1-/L2-ventil, styrsignal 0.0 % Rumskompensation Värde Rumstemperatur, börvärde 21,0 C Rumskompensation, differens 1, gränsvärde -5,0 C Rumskompensation, differens 2, gränsvärde 5,0 C Rumskompensation, kompensation 1, börvärde 2,0 C Rumskompensation, kompensation 2, börvärde -10,0 C v

25 Larmgränser Värde LV, framledning, gräns för avvikelselarm 10,0 C LV, framledning, fördröjning för avvikelselarm 30 sek. L1/L2, framledning, gräns för avvikelselarm 10,0 C L1/L2, framledning, fördröjning för avvikelselarm 120 sek. L1/L2, tryckvarning, undre gräns 1,0 bar L1/L2, tryckvarning, övre gräns 4,0 bar L1/L2, trycklarm, undre gräns 1,0 bar L1/L2, trycklarm, övre gräns 4,0 bar Konfigurationsinställningar Värde L2, reglerkrets 2 Används ej FJV, temperaturbegränsning returledning Används ej L1, rumskompensation Används ej Utomhustemperatur, givartyp NTC10 LV, framledningstemperatur, givartyp NTC10 LV, cirkulationsvattentemperatur (VVC), givartyp Används ej L1, framledningstemperatur, givartyp NTC10 L1, returledningstemperatur, givartyp Används ej L2, framledningstemperatur, givartyp L2, kretsen inaktiverad L2, returledningstemperatur, givartyp L2, kretsen inaktiverad FJV, framledningstemperatur, givartyp Används ej FJV, returledningstemperatur, givartyp Används ej L1, systemtryck, givartyp Används ej L1, systemtryck, maxtryck för tryckgivare 10,0 bar L2, systemtryck, givartyp Används ej L2, systemtryck, maxtryck för tryckgivare 10,0 bar LV-ventil, typ av ställdon 0 10 V L1-ventil, typ av ställdon 0 10 V L2-ventil, typ av ställdon L2, kretsen inaktiverad LV-ventil, gångtid (treläges) 15 sek. L1-ventil, gångtid (treläges) 30 sek. L2-ventil, gångtid (treläges) 30 sek. LV, cirkulationspump, driftindikering Används ej L1, cirkulationspump, driftindikering Används ej L2, cirkulationspump, driftindikering L2, kretsen inaktiverad v

26 Reglerkurva ; ; 28-3; ; ; v

27 7 MODBUS-REGISTER Genius har en inbyggd galvaniskt isolerad Modbus-kommunikationsport (RS-485), som kan användas för att ansluta enheten till andra system för byggnadsautomation. Hjälp för användande av modbusregistren finns tillgänglig från Fidelix tekniska support. v

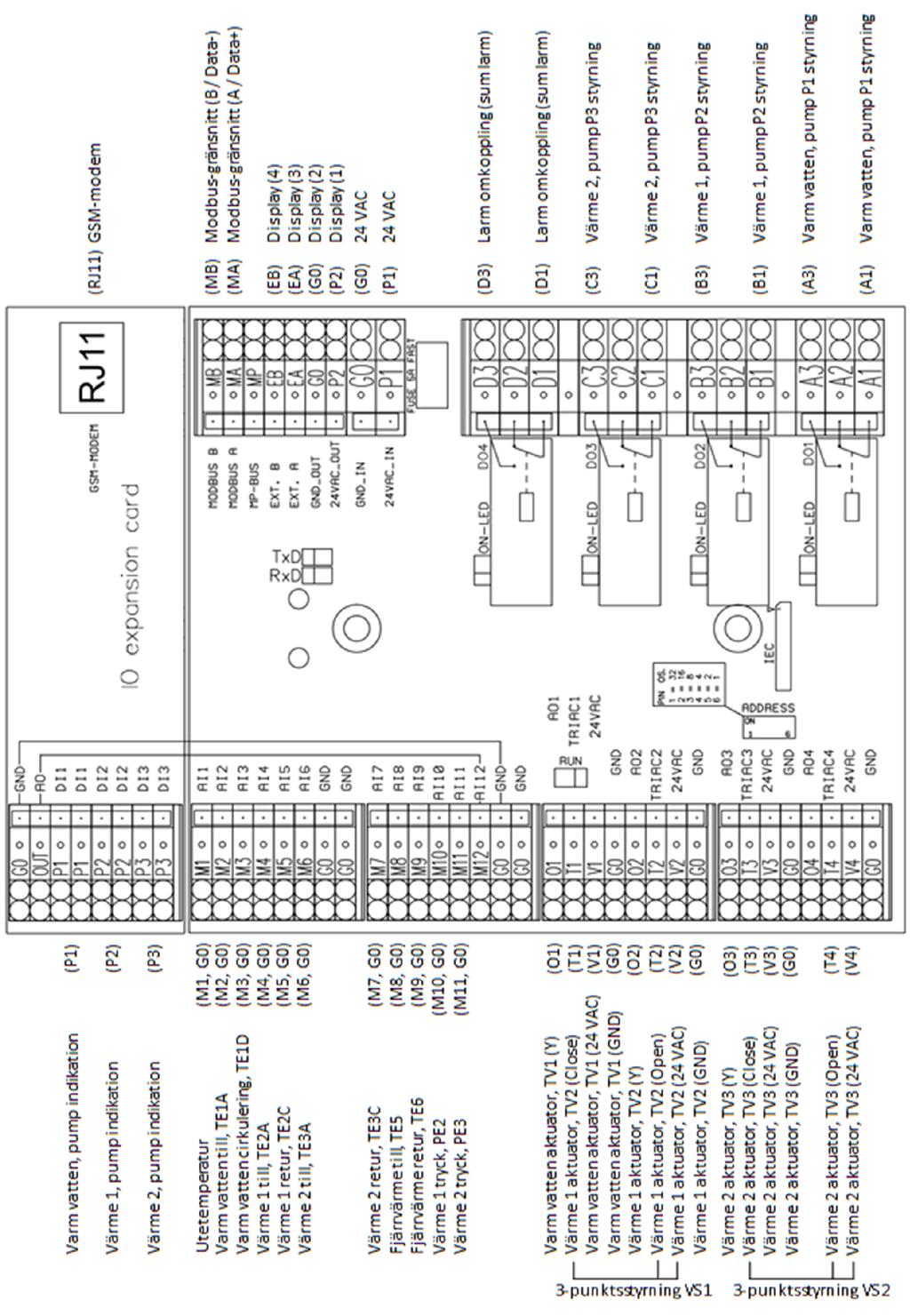

28 8 KOPPLINGSSCHEMA v

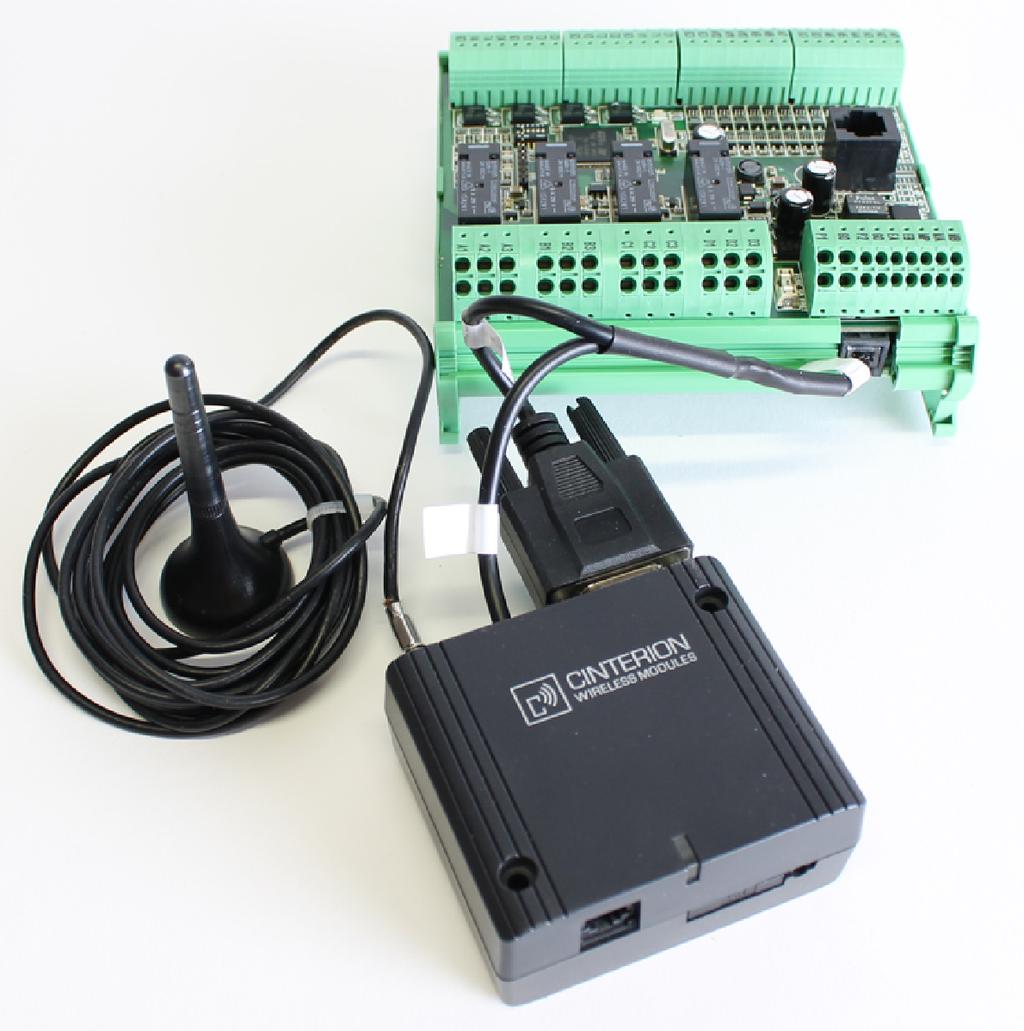

29 GSM-modemet ansluts enligt bilden nedan. Anslut kabelns ena ände till Genius-enheten och den andra änden till GSM-modemet. Skruva fast antennanslutningen på GSM-modemet. v

30 INSTÄLLNINGSPROTOKOLL Fastighet Adress Fjärrvärmeleverantör INSTÄLLNINGSPROTOKOLL Kund nr Justerad av inköparen Telefon Datum Leverantör, reglerutrustning Styrkrets Tappvarmvatten, VV Styrkrets Värmekrets 1, VS1 Styrkrets Värmekrets 2, VS2 Leverantör Tillverkare Leverantör Tillverkare Leverantör Tillverkare Regler central Typ Typ Typ Regler Regler Tillverkare Fidelix Tillverkare Tillverkare central Fidelix central Fidelix Typ Genius Typ Genius Typ Genius Ställdon Tillverkare Ställdon Tillverkare Ställdon Tillverkare Typ Typ Typ Ventil Tillverkare Ventil Tillverkare Ventil Tillverkare DN/kvs DN/kvs DN/kvs Inställning och justering av värden Inställning och justering av värden Inställning och justering av värden Inställt värde o C Parallellförskjutnin o C Parallellförskjutnin o C Sänkning o C Sänkning o C Sänkning o C P-band o C P-band o C P-band o C I-tid sek. I-tid sek. I-tid sek. P-omr. för förutsäg o C Max. förutsägande % Telefon Max. förutsägande sek. Särskilda åtgärder: Observerade fel vid installationen: Utomhustemperatur Framvattentemperatur Utomhustemperatur Framvattentemperatur o C o C o C o C o C o C o C o C o C o C o C o C o C o C o C o C o C o C o C o C Drifttemperaturer vid inspektionstillfället, o C Fjärrvärmevatten VV Framledning Cirkulationsvatten VVCKallvatten Framledning o C Retur C Begr.börvärde o C Värmekrets 1 Framledning Retur Primär retur Tryckkontrollventiler för slutet fjärrvärmesystem Värmekrets 2 Framledning Retur Primär retur Framledning bar Retur bar Leverantörsrepresentant, reglerutrustning Lufttemperatur utomhus o C v
