1 Användar- och underhållshandbok för ThinkCentre M720s Energy Star-maskintyper: 10ST, 10SU, 10SV, 10TR, 10U6 och 10U7

2 Anm: Innan du använder den här informationen och produkten är det viktigt att du har läst och förstått Handbok med viktig produktinformation och Bilaga A Anmärkningar på sidan 69. Första utgåvan (Juni 2018) Copyright Lenovo MEDDELANDE OM BEGRÄNSADE RÄTTIGHETER: Om data eller programvara regleras av ett GSA-avtal (General Services Administration) omfattas all användning, reproduktion och spridning av begränsningar enligt avtal nr GS-35F

3 Innehåll Kapitel 1. Översikt Framsidan Baksida Systemkort Maskintyp och modellmärkning Kapitel 2. Specifikationer Kapitel 3. Datorlås Låsa datorkåpan Aktivera eller inaktivera e-låset Montera en låskabel av Kensington-typ Ansluta en smart kabelklämma Kapitel 4. Byta ut maskinvara Innan du byter ut maskinvara Beskrivning av FRU-komponenter (inklusive CRUkomponenter) FRU-komponenternas placering (inklusive CRUkomponenter) Byta ut tangentbordet eller det trådlösa tangentbordet Byta ut musen eller den trådlösa musen Byta ut nätsladden Byta ut dammskyddet Byta ut det vertikala stativet Ta bort datorkåpan Byta ut frontplattan Byta ut den optiska enheten Byta ut lagringsenheten Byta ut en minnesmodul Byta ut ett PCI Express-kort Byta ut Wi-Fi-kortet Byta ut M.2-SSD-enheten Byta ut hållaren för M.2 SSD-enheten (solid state drive) Byta ut nätaggregatet Byta ut Wi-Fi-antennerna Byta ut den inbyggda högtalaren Byta ut kabeln till den upplysta röda punkten Byta ut temperaturavkänningen Byta ut den främre I/O-hållaren Byta ut strömbrytaren Byta ut kortläsarkortet Byta ut kylfläns- och fläktmodulen Byta ut processorn Byta ut knappcellsbatteriet Byta ut e-låset Byta ut omkopplaren för kåpa Byta ut systemkortet och chassit Slutföra bytet av delar Bilaga A. Anmärkningar Bilaga B. Varumärken Copyright Lenovo 2018 i

4 ii Användar- och underhållshandbok för ThinkCentre M720s

5 Kapitel 1. Översikt Det här kapitlet innehåller grundläggande information som hjälper dig att komma igång med datorn. Framsidan Anm: Din datormodell kan skilja sig något från bilden i det här avsnittet. Bild 1. Framsidan Copyright Lenovo

6 1 Utmatnings-/stängningsknapp för optisk enhet (tillval) 2 Aktivitetsindikator för optisk enhet (tillval) 3 Indikator för lagringsenhetens aktivitet 4 Kortläsarplats (tillval) 5 Strömbrytare 6 Strömindikator 7 Mikrofonkontakt (tillval) 8 Headset-kontakt 9 Type-C USB 3.1 Gen 1-port 10 USB 3.1 Gen 1-portar (2) 11 USB 3.1 Gen 2-portar (2) 12 Upplyst röd punkt 13 Inbyggd högtalare 1 Utmatnings-/stängningsknapp för optisk enhet (tillval) Används för att mata ut den optiska enheten. När du placerat en skiva i facket trycker du på ut/- inmatningsknappen för att stänga facket. 2 Aktivitetsindikator för optisk enhet (tillval) Indikatorn lyser när den optiska enheten används. 3 Indikator för lagringsenhetens aktivitet Indikatorn lyser när lagringsenheten används. 4 Kortläsarplats (tillval) Används för att läsa data från ett kompatibelt minneskort. 5 Strömbrytare Används för att starta datorn. När du inte kan stänga av datorn via operativsystemet kan du hålla in strömbrytaren i minst fyra sekunder för att stänga av datorn. 6 Strömindikator Indikatorn lyser när datorn är påslagen. 7 Mikrofonkontakt (tillval) Används för anslutning av en mikrofon till datorn om du vill spela in ljud eller använda datorn via programvara för taligenkänning. 8 Headsetkontakt Används för att ansluta ett headset eller hörlurar till datorn. 9 Type-C USB 3.1 Gen 1-port (tillval) Används för att ansluta en Type-C USB 3.1-kompatibel enhet. 10 USB 3.1 Gen 1-portar Används för att ansluta en USB-kompatibel enhet. För optimal dataöverföring bör du ansluta en USB 3.1 Gen 1-enhet till en USB 3.1 Gen 2- eller USB 3.1 Gen 1-port i stället för till en USB 2.0-port. 11 USB 3.1 Gen 2-portar 2 Användar- och underhållshandbok för ThinkCentre M720s

7 Används för att ansluta en USB-kompatibel enhet. För optimal dataöverföring bör du ansluta en USB 3.1 Gen 2-enhet till en USB 3.1 Gen 2-port i stället för till en USB 3.1 Gen 1- eller USB 2.0-port. 12 Upplyst röd punkt Indikatorn lyser när datorn är påslagen. 13 Inbyggd högtalare (tillval) Används för att lyssna till ljuden från datorn utan att använda headset eller hörlurar. Baksida Anm: Din datormodell kan skilja sig något från bilden i det här avsnittet. Bild 2. Baksida Kapitel 1. Översikt 3

8 1 Linjeutgång för ljud 2 VGA-utgång 3 DisplayPort 1.2-utgångar (2) 4 USB 2.0-kontakt 5 USB 2.0-kontakter (3) 6 Serieport 7 Kontakter för PS/2-tangentbord och mus (tillval) 8 Ethernetport 9 Säkerhetslåsplats 10 Uttag för hänglås 11 PCI Express-kortområde 12 Urtag för smart kabelklämma (2) (tillval) 13 Anslutning för nätsladd 1 Linjeutgång för ljud Används till att skicka ljudsignaler från datorn till externa ljudenheter, exempelvis stereohögtalare med egen strömförsörjning, hörlurar eller multimedietangentbord. För att ansluta ett stereosystem eller en extern inspelningsenhet ansluter du en kabel mellan enhetens ljudingång och datorns ljudutgång. Anm: Om datorn har både en ljudutgång och en headset- eller hörlurskontakt ska du alltid använda headseteller hörlurskontakten för hörlurar och headset. Hörlurskontakten kan inte användas till headsetmikrofoner. 2 VGA-utgång Skickar bild- och ljudsignaler från datorn till en annan bildenhet, till exempel en bildskärm. 3 DisplayPort 1.2-utgångar Skickar ljud- och bildsignaler från datorn till en annan ljud- eller bildenhet, till exempel en högpresterande bildskärm. 4 USB 2.0-port Används för att ansluta en enhet som kräver USB 2.0-anslutning. Anm: USB 2.0-porten stöder funktionen Smart power. Om du ansluter ett Lenovo-rekommenderat USB 1.1- tangentbord till den här porten kan du starta datorn eller väcka den från S4-viloläge genom att trycka på Alt +P. Kontrollera att du använder ett Lenovo-rekommenderat tangentbord som stöder funktionen Smart Power On. 5 USB 2.0-portar Används för att ansluta en enhet som kräver USB 2.0-anslutning. 6 Serieport Används för att ansluta ett externt modem, en seriell skrivare eller någon annan enhet med seriell kontakt. 7 Kontakter för PS/2-tangentbord och mus (tillval) Används för att ansluta ett tangentbord, en mus, en styrkula eller andra pekdon som har en PS/2-kontakt. 8 Ethernetport Används för att ansluta en Ethernetkabel för nätverksåtkomst. 9 Säkerhetslåsplats 4 Användar- och underhållshandbok för ThinkCentre M720s

9 Används för att fästa en låskabel av Kensington-typ. 10 Fäste för hänglås Används för att fästa ett hänglås. 11 PCI Express-kortområde För att förbättra datorns prestanda kan du ansluta PCI Express-kort i detta område. Kontakterna i området kan variera beroende på datormodell. 12 Urtag för smart kabelklämma (tillval) Används för att sätta fast en smart kabelklämma. 13 Strömkontakt Används till att ansluta nätsladden till datorn för strömförsörjning. Systemkort Anm: Ytterligare beskrivningar av komponenterna finns i Framsidan och Baksida. Bild 3. Systemkort Kapitel 1. Översikt 5

10 1 Elkontakt (4-stifts) 2 Kontakt för processorfläkt 3 Kontakt för strömbrytare 4 Kontakt för intern högtalare 5 Kontakt 2 för extra fläkt 6 Elkontakt (10-stifts) 7 Kontakt 1 för extra fläkt 8 SATA-elkontakter (2) 9 Bygel för återställning/radering av CMOS (Complementary Metal Oxide Semiconductor) 10 SATA 3.0-kontakter (3) 11 Plats för M.2 SSD-enhet 12 M.2-Wi-Fi-kortplats 13 Kontakt för temperaturavkänning 14 Kontakt för upplyst röd punkt 15 Främre USB 2.0-port 16 Parallellport 17 Serieport (COM2) 18 Platser för PCI Express x1-kort (2) 19 Plats för PCI Express x16-grafikkort 20 Kontakt för systemfläkt 21 E-låskontakt 22 Processorsockel 23 Omkopplare för kåpa (intrångsindikator) 24 Knappcellsbatteri 25 Minneskortplats (DIMM1) 26 Minneskortplats (DIMM2) 27 Minneskortplats (DIMM3) 28 Minneskortplats (DIMM4) 29 Kontakt för tangentbord och mus Maskintyp och modellmärkning Datorns maskintyp och modellbeteckning identifierar datorn. När du kontaktar Lenovos support får du snabbare hjälp om du anger maskintypen och modellen så att supportteknikern kan identifiera datorn. Etiketten med maskintyp och modellbeteckning finns på datorn, enligt bilden. Bild 4. Maskintyp och modellmärkning 6 Användar- och underhållshandbok för ThinkCentre M720s

11 Kapitel 2. Specifikationer Nätaggregat Nätaggregat på 180 W med automatisk avkänning av nätspänningen Nätaggregat på 210 W med automatisk avkänning av nätspänningen Nätaggregat på 260 W med automatisk avkänning av nätspänningen Lagringsenheter 3,5-tumslagringsenhet (tillval) 2,5-tumslagringsenhet (tillval) M.2 SSD-enhet (tillval) Videofunktioner Det inbyggda grafikkortet har stöd för följande: DisplayPort 1.2-utgång VGA-utport Ljudfunktioner Det inbyggda ljudkortet stöder följande: Ljudutgång Headset-kontakt Inbyggd högtalare Mikrofonkontakt (tillval) Det separata ljudkortet (tillval) ger en förbättrad ljudupplevelse och utökad kapacitet. I/O-funktioner (Input/Output) Ljudkontakter (ljudutgång, headset och mikrofon) Kortläsarplats (tillval) VGA-utport Ethernetport PS/2-tangentbordskontakt (tillval) PS/2-muskontakt (tillval) Serieportar USB-portar (USB 2.0, USB 3.1 och USB 3.1 Type-C) VGA-utport Fack och kortplatser för utbyggnad Kortläsare (tillval) Minneskortplatser Plats för M.2 SSD-enhet Optisk enhet (tillval) PCI Express x1-kortplatser Copyright Lenovo

12 PCI Express x16-grafikkortplats Lagringsfack Nätverksfunktioner Ethernetnätverk Trådlöst nätverk (tillval) Bluetooth (tillval) Fysiska mått Bredd: 92,5 mm Höjd: 343,5 mm Djup: 290,5 mm Vikt (utan emballage) Maximal konfiguration vid leverans: 6 kg 8 Användar- och underhållshandbok för ThinkCentre M720s

13 Kapitel 3. Datorlås Det här kapitlet innehåller anvisningar om hur du låser datorn med låsanordningarna för att hålla datorn skyddad. Låsa datorkåpan Genom att låsa datorns kåpa förhindrar du att obehöriga personer kommer åt datorns insida. Datorn har ett fäste för hänglås så att du kan låsa fast datorns kåpa. Bild 5. Låsa datorkåpan Aktivera eller inaktivera e-låset Datorn kan vara utrustad med ett säkerhetslås som skydd mot obehörig manipulering av de interna komponenterna. Med hjälp av e-låset kan du låsa eller låsa upp datorkåpan mekaniskt. Så här aktiverar eller inaktiverar du e-låset: 1. Starta eller starta om datorn. 2. Innan Windows startas trycker du ned och släpper upp F1- eller Fn+F1-tangenten upprepade gånger tills programmet Setup Utility öppnas. 3. Klicka på Security Electronic Lock för att aktivera eller inaktivera e-låset. 4. Tryck på F10 eller Fn+F10 för att spara ändringarna och starta om datorn. Anm: Ändringarna börjar inte gälla förrän inställningen har sparats och datorn har startats om. Copyright Lenovo

14 Bild 6. Aktivera eller inaktivera e-låset Montera en låskabel av Kensington-typ Du kan använda ett kabellås av Kensington-typ för att låsa fast datorn vid till exempel ett skrivbord. Låskabeln sitter fast i säkerhetslåsplatsen på datorns baksida. Beroende på vilken typ du har valt kan låskabeln användas med nyckel eller kod. Kabellåset låser även knapparna som används till att öppna datorns kåpa. Den här typen av lås används ofta till bärbara datorer. Du kan beställa en sådan låskabel direkt från Lenovo genom att söka efter Kensington på: Bild 7. Montera en låskabel av Kensington-typ Ansluta en smart kabelklämma En smart kabelklämma kan användas för att skydda enheter, till exempel tangentbord och mus, genom att låsa enhetskablarna till datorn. Den smarta kabelklämman ansluts till låskabelplatserna på datorns baksida. Så här installerar du en smart kabelklämma: 1. Sätt in snäpplåset 1 i låskabelöppningen Sätt i kablarna som du vill låsa i skårorna på den smarta kabelklämman. 3. Tryck in snäpplåset 2 i låskabelöppningen 3 tills det klickar på plats. 10 Användar- och underhållshandbok för ThinkCentre M720s

15 Bild 8. Ansluta en smart kabelklämma Kapitel 3. Datorlås 11

16 12 Användar- och underhållshandbok för ThinkCentre M720s

17 Kapitel 4. Byta ut maskinvara Det här kapitlet innehåller anvisningar om hur du byter ut datorns maskinvara. Innan du byter ut maskinvara Obs: Öppna inte datorn och påbörja inte reparationer innan du har läst detta avsnitt och Handbok med viktig produktinformation. Anmärkningar innan du byter ut maskinvara Använd endast komponenter som tillhandahålls av Lenovo. När du installerar eller byter ut ett tillbehör ska du följa anvisningarna i den här handboken tillsammans med anvisningarna som medföljer tillbehöret. I de flesta områden i världen kräver Lenovo att defekta CRU-komponenter. Du får information om detta tillsammans med CRU-delen eller ett par dagar efteråt. Hantera enheter som är känsliga för statisk elektricitet Öppna inte den antistatiska skyddsförpackningen som innehåller den nya delen innan du tagit bort den trasiga del som ska bytas och är klar att installera den nya enheten. Statisk elektricitet är visserligen ofarlig för dig, men den kan allvarligt skada datorkomponenter och tillbehör. När du hanterar tillbehör och andra datorkomponenter bör du vidta följande säkerhetsåtgärder för att undvika skador från statisk elektricitet. Begränsa dina rörelser. Rörelser kan orsaka statisk elektricitet. Hantera alltid datorns tillbehör och komponenter varsamt. Håll alltid PCI/PCIe-kort, minnesmoduler, systemkort och processorer i kanterna. Vidrör aldrig exponerade ledningar. Se till att ingen annan rör tillbehören eller de andra datorkomponenterna. Håll den antistatiska skyddsförpackningen som innehåller delen mot metallocket till en kortplats eller mot någon annan omålad metallyta på datorn i minst två sekunder. Det minskar statisk elektricitet från förpackningen och din kropp innan du installerar eller byter ut en del. Om det är möjligt ska du ta ut den nya delen ur den antistatiska förpackningen och installera den direkt, utan att lägga delen ifrån dig. Om det inte går, placerar du den antistatiska förpackningen på en plan och slät yta. Lägg sedan delen ovanpå förpackningen. Placera inte delen på datorkåpan eller någon annan metallyta. Beskrivning av FRU-komponenter (inklusive CRU-komponenter) FRU-komponenter (Field Replaceable Units) är delar av datorn som kan uppgraderas eller byta ut av en utbildad tekniker. FRU-komponenterna inbegriper alla CRU-komponenter. Mer information om FRU, till exempel artikelnummer på FRU-komponenter och datormodeller som stöds, finns på: CRU-komponenter (Customer Replaceable Unit) är datordelar som användaren själv kan uppgradera eller byta ut. CRU-komponenter med självservice: Du kan enkelt installera CRU-komponenter med självservice. Komponenterna kan vara fristående eller sitta fast med snäpplås eller upp till två skruvar. Exempel på CRU-komponenter med självservice är tangentbordet, musen och eventuella USB-enheter. Du ansvarar själv för bytet av alla CRU-komponenter med självservice. Copyright Lenovo

18 CRU-komponenter med tillvalsservice: Hanteringen av CRU-komponenter med tillvalsservice kräver viss teknisk kunnighet och enkla verktyg (till exempel skruvmejsel). Sådana komponenter är isolerade inuti datorn. De är vanligtvis dolda bakom en lucka som hålls på plats med fler än två skruvar. För att komma åt komponenten måste du lossa skruvarna och panelen. CRU-komponenter med tillvalsservice kan tas bort och installeras av användaren eller av en servicetekniker från Lenovo under garantitiden. Innan du byter ut FRU-komponenter Läs igenom följande innan du byter ut en FRU-komponent: Endast certifierad och utbildad personal får utföra service på datorn. Läs igenom alla anvisningar för byte av en FRU-komponent innan du byter ut komponenten. Var mycket försiktig då du utför skrivoperationer som att kopiera, spara eller formatera. Ordningen på enheterna i datorn som du utför service på kan ha ändrats. Data eller program kan skrivas över om du väljer fel hårddisk. Byt endast ut en FRU-komponent mot en FRU-komponent av rätt modell. Kontrollera att enhetens modellbeteckning och FRU-artikelnumret är korrekta när du byter ut en FRUkomponent. FRU-komponenter ska inte bytas ut på grund av ett enstaka fel som inte upprepas. Enstaka fel kan uppstå av olika anledningar, som kosmisk strålning, elektrostatisk urladdning eller programvarufel, som inte har något att göra med maskinvarudefekter. Överväg endast att byta ut en FRUkomponent när ett problem återkommer. Rensa felloggen och kör testet igen om du misstänker att en FRU-komponent är defekt. Byt inte ut FRU-komponenten om felet inte återkommer. Byt endast ut en defekt FRU-komponent. FRU-komponenternas placering (inklusive CRU-komponenter) Anmärkningar: Vissa av komponenterna är tillval. Kontakta en Lenovo-servicetekniker om du vill byta ut en komponent som inte finns med i listan nedan. En lista över telefonnummer till Lenovos support hittar du på: 14 Användar- och underhållshandbok för ThinkCentre M720s

19 Bild 9. Hitta FRU-komponenter CRU-komponenter med självservice CRU-komponenter med tillvalsservice Icke-CRU-komponenter 1 Datorkåpa 10 Wi-Fi-kort 3 Kylfläns- och fläktmodul 2 PCI Express-kort 11 Wi-Fi-kortskydd 4 Processor 6 Minnesmodul 36 Nätaggregat 5 Systemkort 8 Kylfläns för M.2 SSD-enhet 37 E-lås 7 Knappcellsbatteri Kapitel 4. Byta ut maskinvara 15

20 CRU-komponenter med självservice CRU-komponenter med tillvalsservice Icke-CRU-komponenter 9 M.2 SSD-enhet 15 Strömbrytare 12 Hållare för M.2 SSD-enhet 16 Främre I/O-hållare 13 Konsol för optisk enhet 17 Kabel till lagringsenhet 14 Optisk enhet 18 Kortläsare 23 Frontplatta 19 Kabel till optisk enhet 24 Dammskydd 20 Inbyggd högtalare 25 Tangentbord 21 Temperatursensor 26 Mus 22 Kabel till upplyst röd punkt 27 Vertikalt stativ 35 Chassi 28 Nätsladd 38 Omkopplare för kåpa (intrångsindikator) 29 Sekundär lagringsenhet 39 Wi-Fi-antenner 30 Ram för sekundär lagringsenhet 31 Hållare för sekundär lagringsenhet 32 Primär lagringsenhet 33 Lagringskonverterare 34 Hållare för primär lagringsenhet Byta ut tangentbordet eller det trådlösa tangentbordet Anm: Det trådlösa tangentbordet finns endast tillgängligt för vissa modeller. Byta ut tangentbordet 1. Stäng av datorn och koppla bort alla nätsladdar från vägguttagen. 2. Koppla bort den gamla tangentbordskabeln från datorn. 3. Anslut ett nytt tangentbord till lämplig kontakt på datorn. Bild 10. Byta ut tangentbordet Byta ut det trådlösa tangentbordet 1. Koppla bort USB-dongeln från datorn och ta bort det gamla trådlösa tangentbordet. 2. Ta ut det nya trådlösa tangentbordet ur paketet. 3. Öppna batteriluckan och sätt i två AAA-batterier enligt polaritetsindikatorerna. 16 Användar- och underhållshandbok för ThinkCentre M720s

21 Bild 11. Byta ut det trådlösa tangentbordet 4. Ta ut USB-dongeln från facket på tangentbordet eller på den trådlösa musen och anslut den till en ledig USB-port på datorn. 5. Stäng locket till facket. Tangentbordet är klart att användas. Byta ut musen eller den trådlösa musen Anm: Den trådlösa musen är bara tillgänglig för vissa modeller. Byta ut musen 1. Stäng av datorn och koppla bort alla nätsladdar från vägguttagen. 2. Koppla bort den gamla muskabeln från datorn. 3. Anslut en ny mus till lämplig kontakt på datorn. Bild 12. Byta ut musen Byta ut den trådlösa musen 1. Koppla bort USB-kortet från datorn. Ta sedan bort den gamla trådlösa musen. 2. Ta upp den nya trådlösa musen ur förpackningen. 3. Öppna batteriluckan och sätt i två AAA-batterier enligt polaritetsindikatorerna. Kapitel 4. Byta ut maskinvara 17

22 Bild 13. Öppna batterifacket Bild 14. Ta ut USB-dongeln Bild 15. Ansluta USB-dongeln till en USB-port Bild 16. Installera batterier i musen 18 Användar- och underhållshandbok för ThinkCentre M720s

23 Bild 17. Stänga batterifackets lock Bild 18. Skjuta strömbrytaren till läget PÅ. Anmärkningar: Den gröna LED-indikatorn anger att musen är klar att användas. Om LED-indikatorn blinkar med gult sken är batteriet på väg att ta slut. Skjut strömbrytaren till läget AV när du inte använder musen för att maximera batteriets livstid. Efter att du har kopplat bort USB-dongeln från datorn och förvarar du den i facket på den trådlösa musen eller i facket på tangentbordet. Byta ut nätsladden Obs: Öppna inte datorn och påbörja inte reparationer innan du har läst Handbok med viktig produktinformation. 1. Ta ut alla medier ur enheterna och stäng av alla anslutna enheter och datorn. 2. Koppla bort alla nätsladdar från eluttagen och koppla bort alla kablar som är anslutna till datorn. 3. Byt ut nätsladden. Anm: Nätsladden kan se annorlunda ut än den på bilden. Kapitel 4. Byta ut maskinvara 19

24 Bild 19. Ta bort nätsladden Bild 20. Installera nätsladden Byta ut dammskyddet Anm: Dammskyddet är en tillvalskomponent. Obs: Öppna inte datorn och påbörja inte reparationer innan du har läst Handbok med viktig produktinformation. 1. Ta ut alla medier ur enheterna och stäng av alla anslutna enheter och datorn. 2. Koppla bort alla nätsladdar från eluttagen och koppla bort alla kablar som är anslutna till datorn. 3. Byt ut dammskyddet. Bild 21. Ta bort dammskyddet 20 Användar- och underhållshandbok för ThinkCentre M720s

25 Bild 22. Installera dammskyddet Byta ut det vertikala stativet Anm: Det vertikala stativet är bara tillgängligt på vissa modeller. Obs: Öppna inte datorn och påbörja inte reparationer innan du har läst Handbok med viktig produktinformation. 1. Ta ut alla medier ur enheterna och stäng av alla anslutna enheter och datorn. 2. Koppla bort alla nätsladdar från eluttagen och koppla bort alla kablar som är anslutna till datorn. 3. Byt ut det vertikala stativet. Bild 23. Ta bort det vertikala stativet Kapitel 4. Byta ut maskinvara 21

26 Bild 24. Sätta tillbaka det vertikala stativet Ta bort datorkåpan Anm: Se till att e-låset är upplåst i programmet Setup Utility innan du öppnar datorkåpan. Se Datorlås. Obs: Öppna inte datorn och påbörja inte reparationer innan du har läst Handbok med viktig produktinformation. Varning: Stäng av datorn och vänta i flera minuter tills datorn har svalnat innan du öppnar datorkåpan. 1. Ta ut alla medier ur enheterna och stäng av alla anslutna enheter och datorn. 2. Koppla bort alla nätsladdar från eluttagen och koppla bort alla kablar som är anslutna till datorn. 3. Lås upp eventuella låsanordningar som håller fast datorkåpan. 4. Ta bort dammskyddet. Se Byta ut dammskyddet på sidan Ta bort datorkåpan. Bild 25. Ta bort datorkåpan 22 Användar- och underhållshandbok för ThinkCentre M720s

27 6. Slutför bytet av delar. Se Slutföra bytet av delar på sidan 66. Byta ut frontplattan Obs: Öppna inte datorn och påbörja inte reparationer innan du har läst Handbok med viktig produktinformation. 1. Ta bort datorkåpan. Se Ta bort datorkåpan på sidan Sätt tillbaka frontplattan. Bild 26. Ta bort frontplattan Bild 27. Installera frontplattan 3. Slutför utbytet. Se Slutföra bytet av delar på sidan 66. Byta ut den optiska enheten Obs: Öppna inte datorn och påbörja inte reparationer innan du har läst Handbok med viktig produktinformation. 1. Ta bort datorkåpan. Se Ta bort datorkåpan på sidan Ta bort frontplattan. Se Byta ut frontplattan på sidan 23. Kapitel 4. Byta ut maskinvara 23

28 3. Koppla bort signal- och strömkontakten från den optiska enheten. 4. Byt ut den optiska enheten. Bild 28. Ta bort den optiska enhetsmodulen Bild 29. Ta bort den optiska enhetens hållare Bild 30. Installera den optiska enhetshållaren 24 Användar- och underhållshandbok för ThinkCentre M720s

29 Bild 31. Installera den optiska enhetsmodulen 5. Anslut signal- och strömkontakten till den nya optiska enheten. 6. Slutför bytet av delar. Se Slutföra bytet av delar på sidan 66. Byta ut lagringsenheten Obs: Öppna inte datorn och påbörja inte reparationer innan du har läst Handbok med viktig produktinformation. Byta ut den primära 3,5-tumslagringsenheten 1. Ta bort datorkåpan. Se Ta bort datorkåpan på sidan Ta bort frontplattan. Se Byta ut frontplattan på sidan Koppla bort lagringsenhetens kablar från systemkortet. 4. Byt ut den primära 3,5-tumslagringsenheten. Anm: Tänk på att koppla bort eller ansluta lagringsenhetens kablar under åtgärden. Bild 32. Öppna facket Kapitel 4. Byta ut maskinvara 25

30 Bild 33. Ta bort den primära 3,5-tumslagringsenheten Bild 34. Ta bort den primära 3,5-tumslagringsenhetens hållare Bild 35. Installera den primära 3,5-tumslagringsenhetens hållare 26 Användar- och underhållshandbok för ThinkCentre M720s

31 Bild 36. Installera den primära 3,5-tumslagringsenheten Bild 37. Stänga facket 5. Anslut lagringsenhetens kablar till systemkortet. 6. Slutför bytet av delar. Se Slutföra bytet av delar på sidan 66. Byta ut den primära 2,5-tumslagringsenheten 1. Ta bort lagringsenhetskonverteraren med den primära 2,5-tumslagringsenheten. Se Byta ut den primära 3,5-tumslagringsenheten. 2. Byt ut den primära 2,5-tumslagringsenheten i lagringsenhetskonverteraren. Kapitel 4. Byta ut maskinvara 27

32 Bild 38. Ta bort den primära 2,5-tumslagringsenheten från lagringskonverteraren Bild 39. Installera den nya primära 2,5-tumslagringsenheten i lagringskonverteraren 3. Slutför bytet av delar. Se Slutföra bytet av delar på sidan 66. Byta ut den sekundära 2,5-tumslagringsenheten 1. Ta bort datorkåpan. Se Ta bort datorkåpan på sidan Ta bort frontplattan. Se Byta ut frontplattan på sidan Byt ut den sekundära 2,5-tumslagringsenheten. Anm: Tänk på att koppla bort eller ansluta lagringsenhetens kablar under åtgärden. 28 Användar- och underhållshandbok för ThinkCentre M720s

33 Bild 40. Öppna facket Bild 41. Ta bort den sekundära 2,5-tumslagringsenheten Bild 42. Ta bort den sekundära 2,5-tumslagringsenhetens hållare Kapitel 4. Byta ut maskinvara 29

34 Bild 43. Ta bort den sekundära 2,5-tumslagringsenhetens ram Bild 44. Installera den sekundära 2,5-tumslagringsenhetens ram Bild 45. Installera den sekundära 2,5-tumslagringsenhetens hållare 30 Användar- och underhållshandbok för ThinkCentre M720s

35 Bild 46. Installera den sekundära 2,5-tumslagringsenheten Bild 47. Stänga facket 4. Slutför bytet av delar. Se Slutföra bytet av delar på sidan 66. Byta ut en minnesmodul Obs: Öppna inte datorn och påbörja inte reparationer innan du har läst Handbok med viktig produktinformation. Anmärkningar: Se till att spärrarna vid minneskortplatsen är lossade. Var noga med att följa installationsordningen för minnesmodulerna som visas i följande illustration. Kapitel 4. Byta ut maskinvara 31

36 Bild 48. Installationsordning för minnesmoduler 1. Ta bort datorkåpan. Se Ta bort datorkåpan på sidan Ta bort frontplattan. Se Byta ut frontplattan på sidan Byt ut en minnesmodul. Anm: Passa in minnesmodulen i kortplatsen och tryck ned den i båda ändar så att spärrarna låses på plats med ett klick. Bild 49. Öppna facket 32 Användar- och underhållshandbok för ThinkCentre M720s

37 Bild 50. Ta bort minnesmodulen Bild 51. Installera minnesmodulen Bild 52. Stänga facket 4. Slutför bytet av delar. Se Slutföra bytet av delar på sidan 66. Byta ut ett PCI Express-kort Obs: Öppna inte datorn och påbörja inte reparationer innan du har läst Handbok med viktig produktinformation. 1. Ta bort datorkåpan. Se Ta bort datorkåpan på sidan 22. Kapitel 4. Byta ut maskinvara 33

38 2. Ta bort frontplattan. Se Byta ut frontplattan på sidan Byt ut ett PCI Express-kort. Anm: När du tar bort PCI Express-kortet trycker du in spärren för att lossa den från kortplatsen. Ta sedan försiktigt bort kortet från kortplatsen. Bild 53. Öppna facket Bild 54. Ta bort PCI Express-kortet Anm: När du installerar PCI Express-kort trycker du ned den bakre delen av kortet tills spärren låses på plats med ett klick. 34 Användar- och underhållshandbok för ThinkCentre M720s

39 Bild 55. Installera PCI Express-kortet Bild 56. Stänga facket 4. Slutför bytet av delar. Se Slutföra bytet av delar på sidan 66. Byta ut Wi-Fi-kortet Obs: Öppna inte datorn och påbörja inte reparationer innan du har läst Handbok med viktig produktinformation. 1. Ta bort datorkåpan. Se Ta bort datorkåpan på sidan Ta bort frontplattan. Se Byta ut frontplattan på sidan Byt ut Wi-Fi-kortet. Kapitel 4. Byta ut maskinvara 35

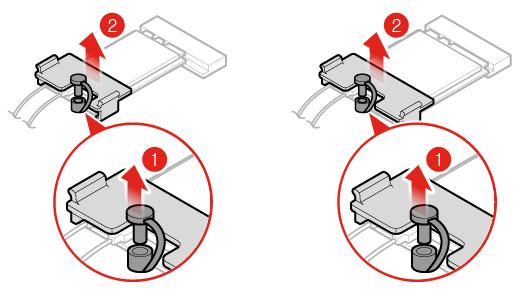

40 Bild 57. Öppna facket Bild 58. Ta bort Wi-Fi-kortskyddet (typ 1 och typ 2) Bild 59. Koppla från Wi-Fi-antennerna och ta bort Wi-Fi-kortet (typ 1 och typ 2) 36 Användar- och underhållshandbok för ThinkCentre M720s

41 Bild 60. Installera Wi-Fi-kortet och ansluta Wi-Fi-antennerna (typ 1 och typ 2) Bild 61. Installera Wi-Fi-kortskyddet (typ 1 och typ 2) Bild 62. Stänga facket 4. Slutför bytet av delar. Se Slutföra bytet av delar på sidan 66. Byta ut M.2-SSD-enheten Obs: Öppna inte datorn och påbörja inte reparationer innan du har läst Handbok med viktig produktinformation. 1. Ta bort datorkåpan. Se Ta bort datorkåpan på sidan Ta bort frontplattan. Se Byta ut frontplattan på sidan Se följande anvisningar för att byta ut M.2 SSD-enheten (solid state drive) beroende på datormodellen. Typ 1 Kapitel 4. Byta ut maskinvara 37

42 Bild 63. Öppna facket Bild 64. Ta bort M.2 SSD-enhetens kylfläns 38 Användar- och underhållshandbok för ThinkCentre M720s

43 Bild 65. Lossa klämman för M.2 SSD-enheten Bild 66. Ta bort M.2 SSD-enheten Bild 67. Installera M.2 SSD-enheten Kapitel 4. Byta ut maskinvara 39

44 Bild 68. Fästa klämman för M.2 SSD-enheten Bild 69. Installera M.2 SSD-enhetens kylfläns Bild 70. Stänga facket Typ 2 40 Användar- och underhållshandbok för ThinkCentre M720s

45 Bild 71. Öppna facket Bild 72. Ta bort M.2 SSD-enhetens kylfläns Kapitel 4. Byta ut maskinvara 41

46 Bild 73. Lossa klämman för M.2 SSD-enheten Bild 74. Ta bort M.2 SSD-enheten Bild 75. Installera M.2 SSD-enheten 42 Användar- och underhållshandbok för ThinkCentre M720s

47 Bild 76. Fästa klämman för M.2 SSD-enheten Bild 77. Installera M.2 SSD-enhetens kylfläns Bild 78. Stänga facket 4. Slutför bytet av delar. Se Slutföra bytet av delar på sidan 66. Kapitel 4. Byta ut maskinvara 43

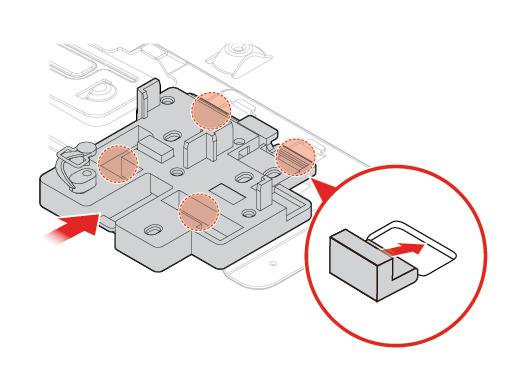

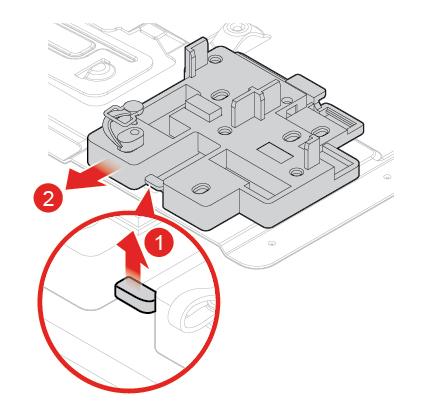

48 Byta ut hållaren för M.2 SSD-enheten (solid state drive) Obs: Öppna inte datorn och påbörja inte reparationer innan du har läst Handbok med viktig produktinformation. 1. Ta bort datorkåpan. Se Ta bort datorkåpan på sidan Ta bort frontplattan. Se Byta ut frontplattan på sidan Ta bort M.2 SSD-enheten. Se Byta ut M.2-SSD-enheten på sidan Byt ut hållaren för M.2 SSD-enheten. Bild 79. Ta bort M.2 SSD-hållaren Bild 80. Installera M.2 SSD-hållaren 5. Slutför bytet av delar. Se Slutföra bytet av delar på sidan 66. Byta ut nätaggregatet Obs: Öppna inte datorn och påbörja inte reparationer innan du har läst Handbok med viktig produktinformation. 44 Användar- och underhållshandbok för ThinkCentre M720s

49 Det finns visserligen inga delar som kan röra sig inuti datorn när du har kopplat bort nätsladden, men följande varning krävs med tanke på din säkerhet och för korrekt UL-certifiering (Underwriters Laboratories). Varning: Rörliga delar - fara. Se till att inte fingrar eller andra kroppsdelar kommer i vägen. Varning: Ta aldrig av kåpan från ett nätaggregat eller en del som är försedd med följande etikett. Komponenter med den här etiketten har hög spänning, strömstyrka och energinivå. Det finns inga utbytbara delar inuti dessa komponenter. Kontakta en servicetekniker vid misstanke om problem med en sådan del. 1. Ta bort datorkåpan. Se Ta bort datorkåpan på sidan Ta bort frontplattan. Se Byta ut frontplattan på sidan Byt ut nätaggregatet. Anm: Tänk på att koppla bort eller ansluta kablarna till nätaggregatet under åtgärden. Bild 81. Öppna facket Kapitel 4. Byta ut maskinvara 45

50 Bild 82. Ta bort nätaggregatet Bild 83. Installera nätaggregatet Bild 84. Stänga facket 4. Slutför bytet av delar. Se Slutföra bytet av delar på sidan 66. Byta ut Wi-Fi-antennerna Obs: Öppna inte datorn och påbörja inte reparationer innan du har läst Handbok med viktig produktinformation. 46 Användar- och underhållshandbok för ThinkCentre M720s

51 Byta ut den främre Wi-Fi-antennen 1. Ta bort datorkåpan. Se Ta bort datorkåpan på sidan Ta bort frontplattan. Se Byta ut frontplattan på sidan Ta vid behov bort lagringsenheten. Se Byta ut lagringsenheten på sidan Byt ut den främre Wi-Fi-antennen. Bild 85. Ta bort den främre Wi-Fi-antennen Bild 86. Installera den främre Wi-Fi-antennen 5. Slutför bytet av delar. Se Slutföra bytet av delar på sidan 66. Byta ut den bakre Wi-Fi-antennen 1. Ta ut alla medier ur enheterna och stäng av alla anslutna enheter och datorn. 2. Koppla bort alla nätsladdar från eluttagen och koppla bort alla kablar som är anslutna till datorn. 3. Byt ut den bakre Wi-Fi-antennen. Kapitel 4. Byta ut maskinvara 47

52 Bild 87. Ta bort den bakre Wi-Fi-antennen Bild 88. Installera den bakre Wi-Fi-antennen Byta ut den inbyggda högtalaren Obs: Öppna inte datorn och påbörja inte reparationer innan du har läst Handbok med viktig produktinformation. 1. Ta bort datorkåpan. Se Ta bort datorkåpan på sidan Ta bort frontplattan. Se Byta ut frontplattan på sidan Koppla bort den inbyggda högtalarkabeln från systemkortet. 4. Byt ut den inbyggda högtalaren. 48 Användar- och underhållshandbok för ThinkCentre M720s

53 Bild 89. Öppna facket Bild 90. Ta bort den inbyggda högtalaren Bild 91. Installera den inbyggda högtalaren Kapitel 4. Byta ut maskinvara 49

54 Bild 92. Stänga facket 5. Anslut den interna högtalarens kabel till systemkortet. 6. Slutför bytet av delar. Se Slutföra bytet av delar på sidan 66. Byta ut kabeln till den upplysta röda punkten Obs: Öppna inte datorn och påbörja inte reparationer innan du har läst Handbok med viktig produktinformation. 1. Ta bort datorkåpan. Se Ta bort datorkåpan på sidan Ta bort frontplattan. Se Byta ut frontplattan på sidan Koppla bort kabeln för den upplysta röda punkten från systemkortet. 4. Byt ut den upplysta röda punkten. Bild 93. Öppna facket 50 Användar- och underhållshandbok för ThinkCentre M720s

55 Bild 94. Ta bort höljet Bild 95. Ta bort kabeln till den upplysta röda punkten Bild 96. Installera kabeln till den upplysta röda punkten Kapitel 4. Byta ut maskinvara 51

56 Bild 97. Sätta fast höljet Bild 98. Stänga facket 5. Anslut kabeln för den upplysta röda punkten till systemkortet. 6. Slutför bytet av delar. Se Slutföra bytet av delar på sidan 66. Byta ut temperaturavkänningen Obs: Öppna inte datorn och påbörja inte reparationer innan du har läst Handbok med viktig produktinformation. 1. Ta bort datorkåpan. Se Ta bort datorkåpan på sidan Ta bort frontplattan. Se Byta ut frontplattan på sidan Koppla bort temperaturgivarkabeln från systemkortet. 4. Byt ut temperaturavkänningen. 52 Användar- och underhållshandbok för ThinkCentre M720s

57 Bild 99. Öppna facket Bild 100. Ta bort temperaturavkänningen Bild 101. Installera temperaturavkänningen Kapitel 4. Byta ut maskinvara 53

58 Bild 102. Stänga facket 5. Anslut kabeln för den nya temperaturavkänningen till systemkortet. 6. Slutför bytet av delar. Se Slutföra bytet av delar på sidan 66. Byta ut den främre I/O-hållaren Obs: Öppna inte datorn och påbörja inte reparationer innan du har läst Handbok med viktig produktinformation. 1. Ta bort datorkåpan. Se Ta bort datorkåpan på sidan Ta bort frontplattan. Se Byta ut frontplattan på sidan Koppla bort strömbrytar- och kortläsarkabeln från systemkortet. 4. Byt ut den främre I/O-hållaren. Bild 103. Ta bort den främre I/O-hållaren 54 Användar- och underhållshandbok för ThinkCentre M720s

59 Bild 104. Installera den främre I/O-hållaren 5. Anslut strömbrytar- och kortläsarkabeln till systemkortet. 6. Slutför bytet av delar. Se Slutföra bytet av delar på sidan 66. Byta ut strömbrytaren Obs: Öppna inte datorn och påbörja inte reparationer innan du har läst Handbok med viktig produktinformation. 1. Ta bort datorkåpan. Se Ta bort datorkåpan på sidan Ta bort frontplattan. Se Byta ut frontplattan på sidan Ta bort den främre I/O-hållaren. Se Byta ut den främre I/O-hållaren på sidan Byt ut strömbrytaren. Bild 105. Ta bort strömbrytaren Kapitel 4. Byta ut maskinvara 55

60 Bild 106. Installera strömbrytaren 5. Anslut strömbrytarkabeln till systemkortet. 6. Slutför bytet av delar. Se Slutföra bytet av delar på sidan 66. Byta ut kortläsarkortet Obs: Öppna inte datorn och påbörja inte reparationer innan du har läst Handbok med viktig produktinformation. 1. Ta bort datorkåpan. Se Ta bort datorkåpan på sidan Ta bort frontplattan. Se Byta ut frontplattan på sidan Ta bort den främre I/O-hållaren. Se Byta ut den främre I/O-hållaren på sidan Byt ut kortläsarkortet. Bild 107. Ta bort kortläsaren 56 Användar- och underhållshandbok för ThinkCentre M720s

61 Bild 108. Ta bort kortläsarkortet Bild 109. Installera kortläsarkortet Bild 110. Installera kortläsaren 5. Anslut kortläsarkabeln till systemkortet. 6. Slutför bytet av delar. Se Slutföra bytet av delar på sidan 66. Byta ut kylfläns- och fläktmodulen Obs: Öppna inte datorn och påbörja inte reparationer innan du har läst Handbok med viktig produktinformation. Varning: Kylflänsen och fläktmodulen kan bli mycket varma. Stäng av datorn och vänta cirka fem minuter tills datorn svalnat innan du tar av kåpan. Kapitel 4. Byta ut maskinvara 57

62 1. Ta bort datorkåpan. Se Ta bort datorkåpan på sidan Ta bort frontplattan. Se Byta ut frontplattan på sidan Koppla loss kabeln till processorns fläkt från systemkortet. 4. Byt ut kylfläns- och fläktmodulen. Bild 111. Öppna facket Bild 112. Ta bort kylfläns- och fläktmodulen 58 Användar- och underhållshandbok för ThinkCentre M720s

63 Bild 113. Installera kylfläns- och fläktmodulen Bild 114. Stänga facket 5. Anslut processorfläktens kabel till systemkortet. 6. Slutför bytet av delar. Se Slutföra bytet av delar på sidan 66. Byta ut processorn Obs: Öppna inte datorn och påbörja inte reparationer innan du har läst Handbok med viktig produktinformation. Varning: Kylflänsen och processorn kan bli mycket varma. Innan du öppnar datorkåpan stänger du av datorn och väntar i flera minuter tills datorn har svalnat. 1. Ta bort datorkåpan. Se Ta bort datorkåpan på sidan Ta bort frontplattan. Se Byta ut frontplattan på sidan Koppla bort e-låskabeln från systemkortet om det behövs. 4. Byt ut processorn. Anmärkningar: Processorn och sockeln kan se annorlunda ut än den på bilden. Kapitel 4. Byta ut maskinvara 59

64 Håll bara i processorns kanter. Rör inte guldkontakterna på undersidan. Se till att inte tappa någonting på processorsockeln när den är oskyddad. Sockelns stift måste hållas så rena som möjligt. Bild 115. Låsa upp processorsockelhållaren Bild 116. Vrida processorsockelhållaren uppåt Bild 117. Ta bort processorn 60 Användar- och underhållshandbok för ThinkCentre M720s

65 Bild 118. Installera processorn Bild 119. Vrida processorsockelhållaren nedåt Bild 120. Låsa processorsockelhållaren 5. Slutför bytet av delar. Se Slutföra bytet av delar på sidan 66. Byta ut knappcellsbatteriet Obs: Öppna inte datorn och påbörja inte reparationer innan du har läst Handbok med viktig produktinformation. Kapitel 4. Byta ut maskinvara 61

66 Anm: I ett särskilt minne i datorn finns uppgifter om datum, klockslag och inställningar för inbyggda funktioner, t.ex. tilldelningar för parallellkontakterna (konfigurationer). Ett knappcellsbatteri bevarar den här informationen när datorn är avstängd. Knappcellsbatteriet behöver inte laddas upp eller underhållas, men det har en begränsad livslängd. Om knappcellsbatteriet tar slut försvinner all information om datum, klockslag och konfiguration (inklusive lösenord). Ett felmeddelande visas när du slår på datorn. För att byta ut knappcellsbatteriet, 1. Ta bort datorkåpan. Se Ta bort datorkåpan på sidan Ta bort frontplattan. Se Byta ut frontplattan på sidan Byt ut knappcellsbatteriet. Bild 121. Öppna facket Bild 122. Trycka på metallfliken med hjälp av en skruvmejsel Bild 123. Ta bort knappcellsbatteriet 62 Användar- och underhållshandbok för ThinkCentre M720s

67 Bild 124. Placera knappcellsbatteriet Bild 125. Trycka ned knappcellsbatteriet så att det sätts på plats med ett klick Bild 126. Stänga facket 4. Slutför bytet av delar. Se Slutföra bytet av delar på sidan 66. Information om hur uttjänta batterier ska kasseras finns i avsnittet Information om litiumknappcellsbatterier i Säkerhets- och garantiinformation. Byta ut e-låset Obs: Öppna inte datorn och påbörja inte reparationer innan du har läst Handbok med viktig produktinformation. Anm: För att lossa skruvarna krävs ett särskilt verktyg (T15-stjärnnyckel). 1. Ta bort datorkåpan. Se Ta bort datorkåpan på sidan Koppla bort e-låskabeln från systemkortet. 3. Byt ut e-låset. Kapitel 4. Byta ut maskinvara 63

68 Bild 127. Ta bort e-låset Bild 128. Installera e-låset 4. Anslut e-låskabeln till systemkortet. 5. Slutför bytet av delar. Se Slutföra bytet av delar på sidan 66. Byta ut omkopplaren för kåpa Obs: Öppna inte datorn och påbörja inte reparationer innan du har läst Handbok med viktig produktinformation. 1. Ta bort datorkåpan. Se Ta bort datorkåpan på sidan Koppla bort omkopplarens kabelanslutning från systemkortet. 3. Byt ut omkopplaren för kåpa. 64 Användar- och underhållshandbok för ThinkCentre M720s

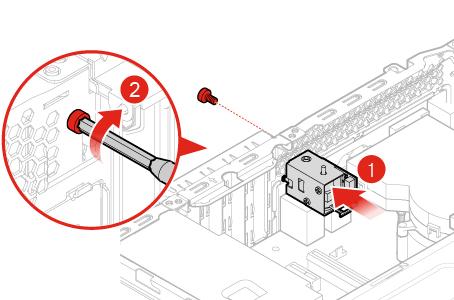

69 Bild 129. Ta bort omkopplaren för kåpa på Bild 130. Installera omkopplaren för kåpan 4. Anslut kabeln för den nya omkopplaren för kåpan till systemkortet. 5. Slutför bytet av delar. Se Slutföra bytet av delar på sidan 66. Byta ut systemkortet och chassit Obs: Öppna inte datorn och påbörja inte reparationer innan du har läst Handbok med viktig produktinformation. 1. Ta bort datorkåpan. Se Ta bort datorkåpan på sidan Ta bort frontplattan. Se Byta ut frontplattan på sidan Ta bort den främre I/O-hållaren. Se Byta ut den främre I/O-hållaren på sidan Ta bort alla minnesmoduler. Se Byta ut en minnesmodul på sidan Ta bort kylfläns- och fläktmodulen. Se Byta ut kylfläns- och fläktmodulen på sidan Ta bort processorn. Se Byta ut processorn på sidan Ta bort alla PCI Express-kort. Se Byta ut ett PCI Express-kort på sidan Ta bort Wi-Fi-kortet. Se Byta ut Wi-Fi-kortet på sidan Ta bort M.2 SSD-enheten. Se Byta ut M.2-SSD-enheten på sidan Notera kabeldragningen och kabelanslutningarna och koppla sedan loss alla kablar från systemkortet. Se Systemkort på sidan Byt ut systemkortet och chassit. Anm: Håll systemkortet försiktigt i kanterna. Kapitel 4. Byta ut maskinvara 65

70 Bild 131. Ta bort systemkortet Bild 132. Installera systemkortet 12. Dra kablarna som du kopplade bort från det trasiga systemkortet och anslut sedan kablarna till det nya systemkortet. 13. Slutför bytet av delar. Se Slutföra bytet av delar på sidan 66. Slutföra bytet av delar När du är klar med installationen eller utbytet av alla delar måste du sätta på datorns kåpa och ansluta alla kablar igen. Så här sätter du tillbaka datorns kåpa och ansluter kablarna till datorn: 1. Kontrollera att du har satt tillbaka alla delar på rätt sätt och att det inte finns några verktyg eller lösa skruvar kvar i datorn. 66 Användar- och underhållshandbok för ThinkCentre M720s

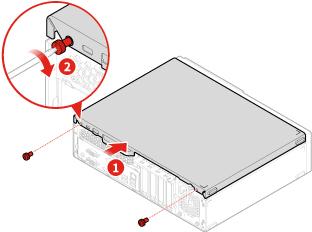

71 2. Kontrollera att alla kablar är rätt dragna innan du sätter tillbaka datorkåpan. Dra kablarna på säkert avstånd från chassits gångjärn och sidor så att de inte kommer i vägen när datorns kåpa ska sättas tillbaka. 3. Sätt tillbaka datorkåpan. Bild 133. Sätta tillbaka datorns kåpa 4. Placera datorn i ett upprätt läge. 5. Om det finns en låsanordning använder du den för att låsa datorn. 6. Anslut de externa kablarna och nätsladdarna till motsvarande kontakter på datorn. Kapitel 4. Byta ut maskinvara 67

72 68 Användar- och underhållshandbok för ThinkCentre M720s

73 Bilaga A. Anmärkningar Lenovo kanske inte erbjuder de produkter, tjänster eller funktioner som beskrivs i det här dokumentet i alla länder. Ta kontakt med närmaste Lenovo-återförsäljare om du vill veta vilka produkter och tjänster som finns där du bor. Hänvisningar till Lenovos produkter (innefattar även program och tjänster) betyder inte att bara Lenovos produkter får användas. Under förutsättning att intrång i Lenovos immateriella eller andra skyddade rättigheter inte sker, får funktionellt likvärdiga produkter, program eller tjänster användas i stället för motsvarande produkt från Lenovo. Däremot vilar ansvaret för utvärdering och kontroll av funktionen hos andra produkter, program eller tjänster hos användaren. Lenovo kan ha patent eller ha ansökt om patent på produkter som nämns i detta dokument. Dokumentet ger ingen licens till sådana patent. Skriftliga frågor om licenser kan skickas till: Lenovo (United States), Inc Think Place - Building One Morrisville, NC U.S.A. Attention: Lenovo Director of Licensing LENOVO TILLHANDAHÅLLER DENNA PUBLIKATION I BEFINTLIGT SKICK UTAN GARANTIER AV NÅGOT SLAG, VARE SIG UTTRYCKTA ELLER UNDERFÖRSTÅDDA, INKLUSIVE, MEN INTE BEGRÄNSAT TILL, UNDERFÖRSTÅDDA GARANTIER AVSEENDE INTRÅNG I UPPHOVSRÄTT, ALLMÄN BESKAFFENHET ELLER LÄMPLIGHET FÖR ETT VISST ÄNDAMÅL. I vissa länder är det inte tillåtet att undanta uttalade eller underförstådda garantier i vissa transaktioner, vilket innebär att ovanstående kanske inte gäller. Informationen kan innehålla fel av teknisk eller typografisk natur. Informationen uppdateras regelbundet och ändringarna införs i nya utgåvor. Lenovo kan när som helst göra förbättringar eller ändringar i de produkter och/eller program som beskrivs i den här publikationen, utan föregående meddelande. De produkter som beskrivs i det här dokumentet är inte avsedda för användning vid transplantationer eller andra livsuppehållande tillämpningar där försämrad funktion kan leda till personskada eller dödsfall. Den information som finns i det här dokumentet varken påverkar eller ändrar Lenovos produktspecifikationer och garantier. Ingenting i detta dokument utgör en uttrycklig eller underförstådd licens eller indemnitetsförklaring under Lenovos eller annan parts immateriella rättigheter. All information i dokumentet har erhållits i specifika miljöer och är avsedd som en illustration. Resultaten i andra operativmiljöer kan variera. Lenovo förbehåller sig rätten att fritt använda och distribuera användarnas synpunkter. Hänvisningarna till andra webbplatser än Lenovos egna görs endast i informationssyfte och Lenovo ger inga som helst garantier beträffande dessa platser. Material som finns på dessa webbplatser ingår inte i materialet som hör till denna Lenovo-produkt och användning av sådana webbplatser sker på kundens eget ansvar. Alla prestandauppgifter som omnämns här har tagits fram i en kontrollerad miljö. Resultaten i andra operativmiljöer kan variera något. Vissa mätningar har gjorts på system under utveckling och det finns ingen garanti att dessa mätresultat kommer att bli desamma på allmänt tillgängliga system. Dessutom har vissa mätresultat uppskattats genom extrapolering. De faktiska resultaten kan variera. De som använder det här dokumentet bör bekräfta de data som gäller den egna miljön. Copyright Lenovo

74 70 Användar- och underhållshandbok för ThinkCentre M720s

75 Bilaga B. Varumärken Följande är varumärken som tillhör Lenovo i USA och/eller andra länder: Lenovo Lenovo-logotypen ThinkCentre ThinkCentre-logotypen DisplayPort är ett varumärke som tillhör Video Electronics Standards Association. Andra namn på företag, produkter och tjänster kan vara varumärken eller näringskännetecken som tillhör andra parter. Copyright Lenovo

76 72 Användar- och underhållshandbok för ThinkCentre M720s
