1 Användar- och underhållshandbok för M920t Energy Star-maskintyper: 10SF, 10SG, 10SH, 10TM, 10U0 och 10U1

2 Anm: Innan du använder den här informationen och produkten är det viktigt att du har läst och förstått Handbok med viktig produktinformation och Bilaga A Anmärkningar på sidan 69. Första utgåvan (Juni 2018) Copyright Lenovo MEDDELANDE OM BEGRÄNSADE RÄTTIGHETER: Om data eller programvara regleras av ett GSA-avtal (General Services Administration) omfattas all användning, reproduktion och spridning av begränsningar enligt avtal nr GS-35F

3 Innehåll Kapitel 1. Översikt Framsidan Baksida Systemkort Maskintyp och modellmärkning Kapitel 2. Specifikationer Kapitel 3. Datorlås Aktivera eller inaktivera e-låset Låsa datorkåpan Montera en låskabel av Kensington-typ Sätta fast låskabel Kapitel 4. Byta ut maskinvara Innan du byter ut maskinvara Beskrivning av FRU-komponenter (inklusive CRUkomponenter) FRU-komponenternas placering (inklusive CRUkomponenter) Byta ut nätsladden Ta bort datorkåpan Byta ut frontplattan Vrida enhetsmodulen uppåt och nedåt Byta ut datorhandtaget Byta ut den optiska enheten Byta ut strömbrytaren Byta ut kortläsaren Byta ut den främre I/O-hållaren Byta ut den främre fläkten Byta ut den upplysta röda punkten Byta ut temperaturavkänningen Byta ut den inbyggda högtalaren Byta ut lagringsenheten Byta ut minnesmodulen Byta ut knappcellsbatteriet Byta ut ett PCI Express-kort Byta ut M.2-lagringsenheten Byta ut hållaren för M.2-lagringsenheten Byta ut Wi-Fi-kortet Byta ut Wi-Fi-antennerna Byta ut kylfläns- och fläktmodulen Byta ut nätaggregatet Byta ut processorn Byta ut e-låset Byta ut omkopplaren för kåpa Byta ut den bakre fläkten Byta ut systemkortet Slutföra bytet av delar Bilaga A. Anmärkningar Bilaga B. Varumärken Copyright Lenovo 2018 i

4 ii Användar- och underhållshandbok för M920t

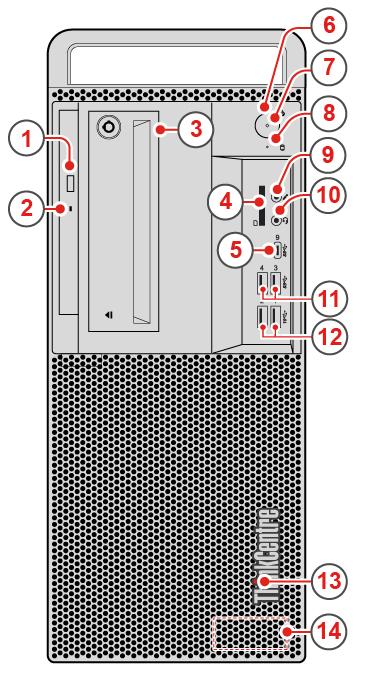

5 Kapitel 1. Översikt Det här kapitlet innehåller grundläggande information som hjälper dig att komma igång med datorn. Framsidan Anm: Din datormodell kan skilja sig något från bilden i det här avsnittet. Bild 1. Framsidan 1 Utmatnings-/stängningsknapp för optisk enhet (tillval) 2 Statusindikator för optisk enhet (tillval) 3 Lagringschassi för främre åtkomst 4 Kortläsarplats (tillval) 5 USB 3.1 Gen 1 Type-C-port 6 Strömbrytare 7 Strömindikator 8 Indikator för lagringsenhetens aktivitet 9 Mikrofonkontakt 10 Headset-kontakt 11 USB 3.1 Gen 1-portar (2) 12 USB 3.1 Gen 2-portar (2) 13 Upplyst röd punkt 14 Inbyggd högtalare 1 Utmatnings-/stängningsknapp för optisk enhet Copyright Lenovo

6 Används för att mata ut den optiska enheten. När du har placerat en skiva i facket trycker du på ut/- inmatningsknappen för att stänga facket. 2 Statusindikator för optisk enhet Indikatorn lyser när den optiska enheten används. 3 Lagringschassi för främre åtkomst Används för att komma åt lagringsenheten som kan bytas under drift. 4 Plats för kortläsare Används för att läsa data från ett kompatibelt minneskort. 5 USB 3.1 Gen 1 Type-C-port Används för att ansluta en USB-kompatibel enhet, till exempel tangentbord, mus, skanner, skrivare eller handdator. För optimal dataöverföring bör du ansluta en USB 3.1 Gen 1-enhet till en USB 3.1 Gen 1-port i stället för en USB 2.0-port. 6 Strömbrytare Används för att starta datorn. När du inte kan stänga av datorn via operativsystemet kan du hålla in strömbrytaren i minst fyra sekunder för att stänga av datorn. 7 Strömindikator Indikatorn lyser när datorn är påslagen. 8 Indikator för lagringsenhetens aktivitet Indikatorn lyser när lagringsenheten används. 9 Mikrofonkontakt Används för att ansluta en mikrofon till datorn. Du kan använda mikrofonen för att spela in ljud eller interagera med datorn via programvara för taligenkänning. 10 Headsetkontakt Används för att ansluta ett headset till datorn. 11 USB 3.1 Gen 1-portar Används för att ansluta en USB-kompatibel enhet. För optimal dataöverföring bör du ansluta en USB 3.1 Gen 1-enhet till en USB 3.1 Gen 2- eller USB 3.1 Gen 1-port i stället för till en USB 2.0-port. 12 USB 3.1 Gen 2-portar Används för att ansluta en USB-kompatibel enhet. För optimal dataöverföring bör du ansluta en USB 3.1 Gen 2-enhet till en USB 3.1 Gen 2-port i stället för till en USB 3.1 Gen 1- eller USB 2.0-port. 13 Upplyst röd punkt Indikatorn lyser när datorn är påslagen. 2 Användar- och underhållshandbok för M920t

7 14 Inbyggd högtalare Används för att lyssna till ljuden från datorn utan att använda headset eller hörlurar. Baksida Anm: Din datormodell kan skilja sig något från bilden i det här avsnittet. Bild 2. Baksida 1 Linjeutgång för ljud 2 VGA-utgång 3 DisplayPort 1.2-utgång 4 USB 3.1 Gen 1-port 5 USB 3.1 Gen 1-portar (3) 6 Anslutning för nätsladd 7 Serieport 8 PS/2-muskontakt (tillval) 9 PS/2-tangentbordskontakt (tillval) 10 Ethernetport 11 Lock till bakre Wi-Fi-antenn 12 Seriekontakt (tillval) 13 Uttag för hänglås 14 Urtag för smart kabelklämma (2) 15 PCI-Express-kortområde (olika kort har olika kontakter) 16 Säkerhetslåsplats 1 Linjeutgång för ljud Används till att skicka ljudsignaler från datorn till externa ljudenheter, exempelvis stereohögtalare med egen strömförsörjning, hörlurar eller multimedietangentbord. För att ansluta ett stereosystem eller en extern inspelningsenhet ansluter du en kabel mellan enhetens ljudingång och datorns ljudutgång. Kapitel 1. Översikt 3

8 Anm: Om datorn har både en ljudutgång och en headset- eller hörlurskontakt ska du alltid använda headsetkontakten eller hörlurskontakten för hörlurar eller headset. Hörlurskontakten kan inte användas till headsetmikrofoner. 2 VGA-utgång Skickar bild- och ljudsignaler från datorn till en annan bildenhet, till exempel en bildskärm. 3 DisplayPort 1.2-utgång Skickar ljud- och bildsignaler från datorn till en annan ljud- eller bildenhet, till exempel en högpresterande bildskärm. 4 USB 3.1 Gen 1-port Används för att ansluta en USB-kompatibel enhet. För optimal dataöverföring bör du ansluta en USB 3.1 Gen 1-enhet till en USB 3.1 Gen 2- eller USB 3.1 Gen 1-port i stället för till en USB 2.0-port. Denna port har stöd för funktionen Smart Power On som innebär att du kan starta datorn eller väcka den från S4-viloläge genom att trycka Alt+P på tangentbordet. Du kan aktivera eller stänga av funktionen Smart Power med programmet Setup Utility. Mer information finns i Handbok med viktig produktinformation. 5 USB 3.1 Gen 1-portar Används för att ansluta en USB-kompatibel enhet. För optimal dataöverföring bör du ansluta en USB 3.1 Gen 1-enhet till en USB 3.1 Gen 2- eller USB 3.1 Gen 1-port i stället för till en USB 2.0-port. 6 Strömkontakt Används till att ansluta nätsladden till datorn för strömförsörjning. 7 Serieport Används för att ansluta ett externt modem, en seriell skrivare eller någon annan enhet med seriell kontakt. 8 PS/2-port för mus Används för att ansluta en mus, styrkula eller andra pekdon som har musport av PS/2-typ. 9 PS/2-port för tangentbord Används för att ansluta ett tangentbord som har en tangentbordskontakt av PS/2-typ (Personal System/2). 10 Ethernetport Används för att ansluta en Ethernetkabel för nätverksåtkomst. 11 Lock till bakre Wi-Fi-antenn Används för att skydda den bakre Wi-Fi-antennen, som är ett tillval. 12 Serieport Används för att ansluta ett externt modem, en seriell skrivare eller någon annan enhet med seriell kontakt. 13 Fäste för hänglås Används för att fästa ett hänglås. 4 Användar- och underhållshandbok för M920t

9 14 Urtag för smart kabelklämma Används för att sätta fast en smart kabelklämma. 15 PCI-Express-kortområde Du kan förbättra datorns prestanda genom att ansluta PCI-Express-kort i det här området. Kontakterna i området kan variera beroende på datormodell. 16 Säkerhetslåsplats Används för att fästa en låskabel av Kensington-typ. Systemkort Anm: Ytterligare beskrivningar av komponenterna finns i Framsidan på sidan 1 och Baksida på sidan 3. Bild 3. Systemkort 1 Strömkontakt (4 stift) 2 Kontakt för processorfläkt 3 Minneskortplats (DIMM1) 4 Minneskortplats (DIMM2) 5 Minneskortplats (DIMM3) 6 Minneskortplats (DIMM4) 7 Kontakt för strömbrytarkort 8 Kontakt för intern högtalare 9 Strömkontakt (10 stift) 10 SATA-strömkontakt 11 SATA-strömkontakt 12 Extra fläktkontakt 13 SATA 3.0-kontakt 14 SATA 3.0-kontakt Kapitel 1. Översikt 5

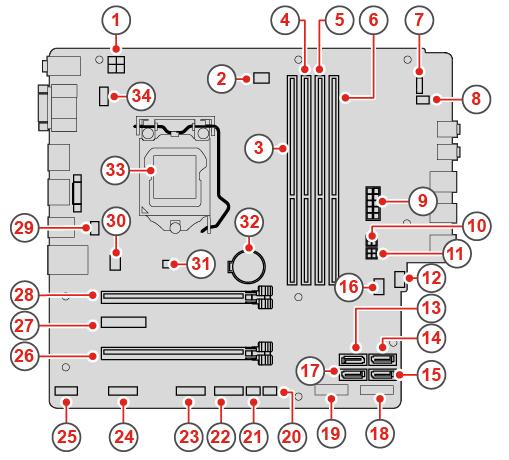

10 15 SATA 3.0-kontakt 16 Bygel för rensning av CMOS 17 SATA 3.0-kontakt 18 M.2-lagringsenhetsplats 19 M.2 Wi-Fi-kortplats 20 Kontakt för temperaturavkänning 21 Kontakt för upplyst röd punkt 22 Främre USB 2.0-port 23 Främre USB 2.0-port 24 Seriekontakt (tillval) 25 Thunderbolt-kontakt 26 PCI Express-kortplats (fysisk länkbredd x16, flexibel länkbredd x4, x1) 27 PCI Express x1-kortplats 28 PCI Express x16-grafikkortplats 29 E-låskontakt 30 Kontakt för systemfläkt 31 Indikator för kåpa på 32 Knappcellsbatteri 33 Processorsockel 34 Kontakt för PS/2-tangentbord och mus Maskintyp och modellmärkning Datorns maskintyp och modellbeteckning identifierar datorn. När du kontaktar Lenovos support får du snabbare hjälp om du anger maskintypen och modellen så att supportteknikern kan identifiera datorn. Etiketten med maskintyp och modellbeteckning finns på datorns sida, enligt bilden. Bild 4. Maskintyp och modellmärkning 6 Användar- och underhållshandbok för M920t

11 Kapitel 2. Specifikationer Nätaggregat Nätaggregat på 180 W med automatisk avkänning av nätspänningen Nätaggregat på 250 W med automatisk avkänning av nätspänningen Nätaggregat på 400 W med automatisk avkänning av nätspänningen Lagringsenheter Upp till fyra SATA-lagringsenheter (inklusive en hot swap-lagringsenhet) och en M.2-lagringsenhet Videofunktioner Det inbyggda grafikkortet har stöd för följande: DisplayPort-utgång VGA-utgång Det separata grafikkortet (tillval) ger en förbättrad videoupplevelse och utökad kapacitet. Ljudfunktioner Det inbyggda ljudkortet har stöd för följande: Ljudutgång Headsetkontakt Inbyggd högtalare Mikrofonkontakt Det separata ljudkortet (tillval) ger en förbättrad ljudupplevelse och utökad kapacitet. I/O-funktioner (Input/Output) Ljudkontakter (ljudutgång, headset och mikrofon) Kortläsarplats (tillval) Bildskärmskontakter (DisplayPort-utgång och VGA-utgång (tillval)) Ethernetport PS/2-tangentbordskontakt (tillval) PS/2-muskontakt (tillval) Serieport USB-portar Fack och kortplatser för utbyggnad Kortläsare (tillval) Minneskortplats Optisk enhet (tillval) PCI Express-kortplats (fysisk länkbredd x16; flexibel länkbredd x4, x1) PCI Express x1-kortplats PCI Express x16-grafikkortplats Lagringsfack Copyright Lenovo

12 Nätverksfunktioner Ethernetnätverk Trådlöst nätverk (tillval) Bluetooth (tillval) Fysiska mått Bredd: 165,0 mm (6,5 tum) Höjd: 410,3 mm (16,2 tum) Djup: 321,4 mm (12,7 tum) Vikt (utan emballage) Maximal konfiguration vid leverans: 10,0 kg 8 Användar- och underhållshandbok för M920t

13 Kapitel 3. Datorlås Det här kapitlet innehåller anvisningar om hur du låser datorn med låsanordningarna för att hålla datorn skyddad. Aktivera eller inaktivera e-låset Datorn kan vara utrustad med ett säkerhetslås som skydd mot obehörig manipulering av de interna komponenterna. Med hjälp av e-låset kan du låsa eller låsa upp datorkåpan mekaniskt. Så här aktiverar eller inaktiverar du e-låset: 1. Starta eller starta om datorn. 2. Innan Windows startas trycker du ned och släpper upp F1- eller Fn+F1-tangenten upprepade gånger tills programmet Setup Utility öppnas. 3. Klicka på Security Electronic Lock för att aktivera eller inaktivera e-låset. 4. Tryck på F10 eller Fn + F10 för att spara ändringarna och starta om datorn. Anm: Ändringarna börjar inte gälla förrän inställningen har sparats och datorn har startats om. Bild 5. Aktivera eller inaktivera e-låset Copyright Lenovo

14 Låsa datorkåpan Genom att låsa datorns kåpa förhindrar du att obehöriga personer kommer åt datorns insida. Datorn har ett fäste för hänglås så att du kan låsa fast datorns kåpa. Bild 6. Låsa datorkåpan 10 Användar- och underhållshandbok för M920t

15 Montera en låskabel av Kensington-typ Du kan använda ett kabellås av Kensington-typ för att låsa fast datorn vid till exempel ett skrivbord. Låskabeln sitter fast i säkerhetslåsplatsen på datorns baksida. Beroende på vilken typ du har valt kan låskabeln användas med nyckel eller kod. Kabellåset låser även knapparna som används till att öppna datorns kåpa. Den här typen av lås används ofta till bärbara datorer. Du kan beställa en sådan låskabel direkt från Lenovo genom att söka efter Kensington på: Bild 7. Montera en låskabel av Kensington-typ Kapitel 3. Datorlås 11

16 Sätta fast låskabel En låskabel kan användas för att säkra anordningar som till exempel tangentbord och mus genom att låsa enheternas kablar till datorn. Låskabeln sitter fast i låskabelöppningen på datorns baksida. Så här installerar du låskabeln: 1. Sätt in snäpplåset 1 i låskabelöppningen Dra kablarna du vill låsa genom hålen i låskabeln. 3. Tryck in snäpplåset 2 i låskabelöppningen 3 tills det klickar på plats. Bild 8. Sätta fast låskabel 12 Användar- och underhållshandbok för M920t

17 Kapitel 4. Byta ut maskinvara Det här kapitlet innehåller anvisningar om hur du byter ut datorns maskinvara. Innan du byter ut maskinvara Obs: Öppna inte datorn och påbörja inte reparationer innan du har läst detta avsnitt och Handbok med viktig produktinformation. Anmärkningar innan du byter ut maskinvara Använd endast komponenter som tillhandahålls av Lenovo. När du installerar eller byter ut ett tillbehör ska du följa anvisningarna i den här handboken tillsammans med anvisningarna som medföljer tillbehöret. I de flesta områden i världen kräver Lenovo att defekta CRU-komponenter. Du får information om detta tillsammans med CRU-delen eller ett par dagar efteråt. Hantera enheter som är känsliga för statisk elektricitet Öppna inte den antistatiska skyddsförpackningen som innehåller den nya delen innan du tagit bort den trasiga del som ska bytas och är klar att installera den nya enheten. Statisk elektricitet är visserligen ofarlig för dig, men den kan allvarligt skada datorkomponenter och tillbehör. När du hanterar tillbehör och andra datorkomponenter bör du vidta följande säkerhetsåtgärder för att undvika skador från statisk elektricitet. Begränsa dina rörelser. Rörelser kan orsaka statisk elektricitet. Hantera alltid datorns tillbehör och komponenter varsamt. Håll alltid PCI/PCIe-kort, minnesmoduler, systemkort och processorer i kanterna. Vidrör aldrig exponerade ledningar. Se till att ingen annan rör tillbehören eller de andra datorkomponenterna. Håll den antistatiska skyddsförpackningen som innehåller delen mot metallocket till en kortplats eller mot någon annan omålad metallyta på datorn i minst två sekunder. Det minskar statisk elektricitet från förpackningen och din kropp innan du installerar eller byter ut en del. Om det är möjligt ska du ta ut den nya delen ur den antistatiska förpackningen och installera den direkt, utan att lägga delen ifrån dig. Om det inte går, placerar du den antistatiska förpackningen på en plan och slät yta. Lägg sedan delen ovanpå förpackningen. Placera inte delen på datorkåpan eller någon annan metallyta. Beskrivning av FRU-komponenter (inklusive CRU-komponenter) FRU-komponenter (Field Replaceable Units) är delar av datorn som kan uppgraderas eller byta ut av en utbildad tekniker. FRU-komponenterna inbegriper alla CRU-komponenter. Mer information om FRU, till exempel artikelnummer på FRU-komponenter och datormodeller som stöds, finns på: CRU-komponenter (Customer Replaceable Unit) är datordelar som användaren själv kan uppgradera eller byta ut. CRU-komponenter med självservice: Du kan enkelt installera CRU-komponenter med självservice. Komponenterna kan vara fristående eller sitta fast med snäpplås eller upp till två skruvar. Exempel på CRU-delar med självservice är tangentbordet, musen och eventuella USB-enheter. Du ansvarar själv för bytet av alla CRU-komponenter med självservice. Copyright Lenovo

18 CRU-komponenter med tillvalsservice: Hanteringen av CRU-komponenter med tillvalsservice kräver viss teknisk kunnighet och enkla verktyg (till exempel skruvmejsel). Sådana komponenter är isolerade inuti datorn. De är vanligtvis dolda bakom en lucka som hålls på plats med fler än två skruvar. För att komma åt komponenten måste du lossa skruvarna och panelen. CRU-komponenter med tillvalsservice kan tas bort och installeras av användaren eller av en servicetekniker från Lenovo under garantitiden. Innan du byter ut FRU-komponenter Läs igenom följande innan du byter ut en FRU-komponent: Endast certifierad och utbildad personal får utföra service på datorn. Läs igenom alla anvisningar för byte av en FRU-komponent innan du byter ut komponenten. Var mycket försiktig då du utför skrivoperationer som att kopiera, spara eller formatera. Ordningen på enheterna i datorn som du utför service på kan ha ändrats. Data eller program kan skrivas över om du väljer fel hårddisk. Byt endast ut en FRU-komponent mot en FRU-komponent av rätt modell. Kontrollera att enhetens modellbeteckning och FRU-artikelnumret är korrekta när du byter ut en FRUkomponent. FRU-komponenter ska inte bytas ut på grund av ett enstaka fel som inte upprepas. Enstaka fel kan uppstå av olika anledningar, som kosmisk strålning, elektrostatisk urladdning eller programvarufel, som inte har något att göra med maskinvarudefekter. Överväg endast att byta ut en FRUkomponent när ett problem återkommer. Rensa felloggen och kör testet igen om du misstänker att en FRU-komponent är defekt. Byt inte ut FRU-komponenten om felet inte återkommer. Byt endast ut en defekt FRU-komponent. FRU-komponenternas placering (inklusive CRU-komponenter) Anmärkningar: Vissa av följande komponenter är tillval. Kontakta en Lenovo-servicetekniker om du vill byta ut en komponent som inte finns med i listan nedan. En lista över telefonnummer till Lenovos support hittar du på: 14 Användar- och underhållshandbok för M920t

19 Bild 9. FRU-komponenternas placering (inklusive CRU-komponenter) CRU-komponenter med självservice CRU-komponenter med tillvalsservice Icke-CRU-komponenter 2 Knappcellsbatteri 29 Nätaggregat 1 Kylfläns- och fläktmodul 4 Minnesmodul 32 E-lås 3 Processor 6 M.2-lagringsenhet 36 Wi-Fi-kortskydd 5 Systemkort 8 Konsol för optisk enhet 37 Wi-Fi-kort 7 Kabel till optisk enhet Kapitel 4. Byta ut maskinvara 15

20 CRU-komponenter med självservice CRU-komponenter med tillvalsservice Icke-CRU-komponenter 9 Optisk enhet 11 Datorhandtag 10 Lagringschassi för främre åtkomst 13 Främre I/O-hållare 12 Frontplatta 14 Kortläsare 19 Hållare för intern lagringsenhet 15 Strömbrytare 20 Hållare för extern lagringsenhet 16 Wi-Fi-antenner och lock till bakre antenn 21 2,5-tums- eller 3,5- tumslagringsenhet 17 Temperatursensor 22 Lagringsenhetskonverterare 18 Upplyst röd punkt 23 Tangentbord 26 Kabel till lagringsenhet 24 Mus 27 Främre fläkt 25 Nätsladd 28 Inbyggd högtalare 30 PCI ExpressCard 31 Chassi 34 Hållare för M.2-lagringsenhet 33 Indikator för kåpa på 38 Datorkåpa 35 Bakre fläkt Byta ut nätsladden Obs: Öppna inte datorn och påbörja inte reparationer innan du har läst Handbok med viktig produktinformation. 1. Ta ut alla medier ur enheterna och stäng av alla anslutna enheter och datorn. Koppla bort alla nätsladdar från vägguttagen och koppla bort alla kablar från datorn. 2. Byt ut nätsladden. 16 Användar- och underhållshandbok för M920t

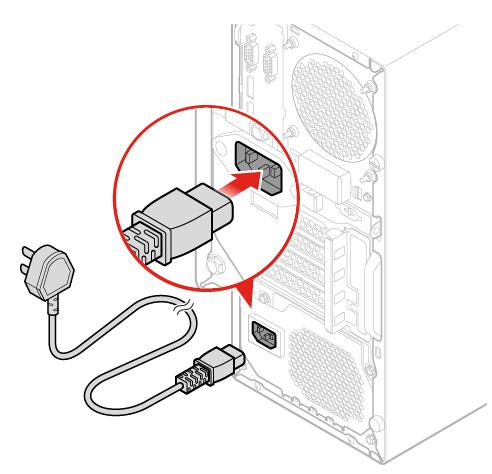

21 Bild 10. Ta bort nätsladden Bild 11. Installera nätsladden Ta bort datorkåpan Obs: Öppna inte datorn och påbörja inte reparationer innan du har läst Handbok med viktig produktinformation. Varning: Innan du öppnar datorkåpan stänger du av datorn och väntar i flera minuter tills datorn har svalnat. Kapitel 4. Byta ut maskinvara 17

22 1. Ta ut alla medier ur enheterna och stäng av alla anslutna enheter och datorn. Koppla bort alla nätsladdar från vägguttagen och koppla bort alla kablar från datorn. 2. Lås upp eventuella låsanordningar som håller fast datorkåpan. 3. Ta bort datorkåpan. Bild 12. Ta bort datorkåpan 4. Slutför bytet av delar. Se Slutföra bytet av delar på sidan 67. Byta ut frontplattan Obs: Öppna inte datorn och påbörja inte reparationer innan du har läst Handbok med viktig produktinformation. 1. Ta ut alla medier ur enheterna och stäng av alla anslutna enheter och datorn. Koppla bort alla nätsladdar från vägguttagen och koppla bort alla kablar från datorn. 2. Ta bort datorkåpan. Se Ta bort datorkåpan på sidan Sätt tillbaka frontplattan. 18 Användar- och underhållshandbok för M920t

23 Bild 13. Ta bort frontplattan Bild 14. Installera frontplattan 4. Slutför utbytet. Se Slutföra bytet av delar på sidan 67. Vrida enhetsmodulen uppåt och nedåt Obs: Öppna inte datorn och påbörja inte reparationer innan du har läst Handbok med viktig produktinformation. 1. Ta ut alla medier ur enheterna och stäng av alla anslutna enheter och datorn. Koppla bort alla nätsladdar från vägguttagen och koppla bort alla kablar från datorn. Kapitel 4. Byta ut maskinvara 19

24 2. Ta bort datorkåpan. Se Ta bort datorkåpan på sidan Ta bort frontplattan. Se Byta ut frontplattan på sidan Vrid enhetsmodulen uppåt och nedåt. Bild 15. Svänga enhetsfacket uppåt Bild 16. Vrida enhetsmodulen nedåt 5. Sätt tillbaka de borttagna delarna. Slutför bytet enligt anvisningarna i Slutföra bytet av delar på sidan 67. Byta ut datorhandtaget Obs: Öppna inte datorn och påbörja inte reparationer innan du har läst Handbok med viktig produktinformation. 20 Användar- och underhållshandbok för M920t

25 1. Ta ut alla medier ur enheterna och stäng av alla anslutna enheter och datorn. Koppla bort alla nätsladdar från vägguttagen och koppla bort alla kablar från datorn. 2. Ta bort datorkåpan. Se Ta bort datorkåpan på sidan Ta bort frontplattan. Se Byta ut frontplattan på sidan Byt ut datorhandtaget. Bild 17. Ta bort datorhandtaget Bild 18. Sätta fast datorhandtaget 5. Sätt tillbaka de borttagna delarna. Slutför bytet enligt anvisningarna i Slutföra bytet av delar på sidan 67. Kapitel 4. Byta ut maskinvara 21

26 Byta ut den optiska enheten Obs: Öppna inte datorn och påbörja inte reparationer innan du har läst Handbok med viktig produktinformation. 1. Ta ut alla medier ur enheterna och stäng av alla anslutna enheter och datorn. Koppla bort alla nätsladdar från vägguttagen och koppla bort alla kablar från datorn. 2. Ta bort datorkåpan. Se Ta bort datorkåpan på sidan Ta bort frontplattan. Se Byta ut frontplattan på sidan Koppla loss signal- och elkabeln från den optiska enheten. 5. Byt ut den optiska enheten. Tunn optisk enhet Bild 19. Ta bort den optiska enheten Bild 20. Ta bort den optiska enhetens hållare 22 Användar- och underhållshandbok för M920t

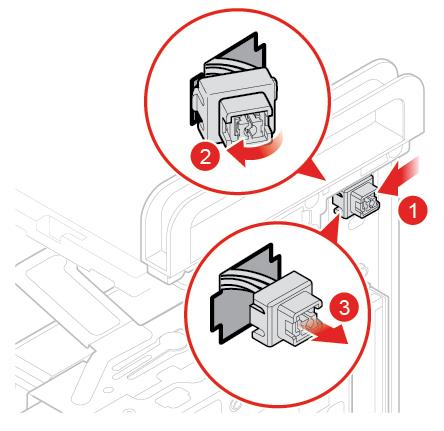

27 Bild 21. Installera den optiska enhetshållaren Bild 22. Installera den optiska enheten 6. Anslut signal- och elkabeln till den nya optiska enheten. 7. Sätt tillbaka de borttagna delarna. Slutför bytet enligt anvisningarna i Slutföra bytet av delar på sidan 67. Byta ut strömbrytaren Obs: Öppna inte datorn och påbörja inte reparationer innan du har läst Handbok med viktig produktinformation. 1. Ta ut alla medier ur enheterna och stäng av alla anslutna enheter och datorn. Koppla bort alla nätsladdar från vägguttagen och koppla bort alla kablar från datorn. 2. Ta bort datorkåpan. Se Ta bort datorkåpan på sidan Ta bort frontplattan. Se Byta ut frontplattan på sidan Sväng facket till den optiska enheten uppåt. Se Vrida enhetsmodulen uppåt och nedåt på sidan Koppla bort strömbrytarkabeln från systemkortet. 6. Byt ut strömbrytaren. Kapitel 4. Byta ut maskinvara 23

28 Bild 23. Ta bort strömbrytaren Bild 24. Installera strömbrytaren 7. Anslut strömbrytarens nya kabel till systemkortet. 8. Sätt tillbaka de borttagna delarna. Slutför bytet enligt anvisningarna i Slutföra bytet av delar på sidan 67. Byta ut kortläsaren Obs: Öppna inte datorn och påbörja inte reparationer innan du har läst Handbok med viktig produktinformation. 1. Ta ut alla medier ur enheterna och stäng av alla anslutna enheter och datorn. Koppla bort alla nätsladdar från vägguttagen och koppla bort alla kablar från datorn. 2. Ta bort datorkåpan. Se Ta bort datorkåpan på sidan Ta bort frontplattan. Se Byta ut frontplattan på sidan Användar- och underhållshandbok för M920t

29 4. Sväng facket till den optiska enheten uppåt. Se Vrida enhetsmodulen uppåt och nedåt på sidan Koppla loss kabeln till kortläsaren från systemkortet. 6. Byt ut kortläsaren. Varning: Håll bara i kortläsarens kanter. Vidrör inte kortläsarens kretskort. Bild 25. Ta bort kortläsaren Bild 26. Installera kortläsaren 7. Anslut den nya kortläsarkabeln till systemkortet. 8. Sätt tillbaka de borttagna delarna. Slutför bytet enligt anvisningarna i Slutföra bytet av delar på sidan 67. Kapitel 4. Byta ut maskinvara 25

30 Byta ut den främre I/O-hållaren Obs: Öppna inte datorn och påbörja inte reparationer innan du har läst Handbok med viktig produktinformation. 1. Ta ut alla medier ur enheterna och stäng av alla anslutna enheter och datorn. Koppla bort alla nätsladdar från vägguttagen och koppla bort alla kablar från datorn. 2. Ta bort datorkåpan. Se Ta bort datorkåpan på sidan Ta bort frontplattan. Se Byta ut frontplattan på sidan Byt ut den främre I/O-hållaren. Bild 27. Ta bort den främre I/O-hållaren Bild 28. Installera den främre I/O-hållaren 26 Användar- och underhållshandbok för M920t

31 5. Anslut kabeln för den nya främre I/O-hållaren till systemkortet. 6. Sätt tillbaka de borttagna delarna. Slutför bytet enligt anvisningarna i Slutföra bytet av delar på sidan 67. Byta ut den främre fläkten Obs: Öppna inte datorn och påbörja inte reparationer innan du har läst Handbok med viktig produktinformation. 1. Ta ut alla medier ur enheterna och stäng av alla anslutna enheter och datorn. Koppla bort alla nätsladdar från vägguttagen och koppla bort alla kablar från datorn. 2. Ta bort datorkåpan. Se Ta bort datorkåpan på sidan Ta bort frontplattan. Se Byta ut frontplattan på sidan Sväng facket till den optiska enheten uppåt. Se Vrida enhetsmodulen uppåt och nedåt på sidan Koppla bort kabeln till fläkten på framsidan från systemkortet. 6. Byt ut fläkten på framsidan. Bild 29. Ta bort den främre fläkten Kapitel 4. Byta ut maskinvara 27

32 Bild 30. Installera den främre fläkten 7. Anslut kabeln för den nya fläkten på framsidan till systemkortet. 8. Sätt tillbaka de borttagna delarna. Slutför bytet enligt anvisningarna i Slutföra bytet av delar på sidan 67. Byta ut den upplysta röda punkten Obs: Öppna inte datorn och påbörja inte reparationer innan du har läst Handbok med viktig produktinformation. 1. Ta ut alla medier ur enheterna och stäng av alla anslutna enheter och datorn. Koppla bort alla nätsladdar från vägguttagen och koppla bort alla kablar från datorn. 2. Ta bort datorkåpan. Se Ta bort datorkåpan på sidan Ta bort frontplattan. Se Byta ut frontplattan på sidan Sväng facket till den optiska enheten uppåt. Se Vrida enhetsmodulen uppåt och nedåt på sidan Koppla bort kabeln för den upplysta röda punkten från systemkortet. 6. Byt ut den upplysta röda punkten. 28 Användar- och underhållshandbok för M920t

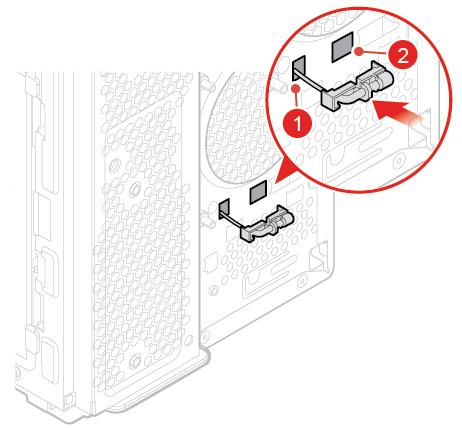

33 Bild 31. Ta bort den upplysta röda punkten Bild 32. Installera den upplysta röda punkten 7. Anslut kabeln för den upplysta röda punkten till systemkortet. 8. Sätt tillbaka de borttagna delarna. Slutför bytet enligt anvisningarna i Slutföra bytet av delar på sidan 67. Byta ut temperaturavkänningen Obs: Öppna inte datorn och påbörja inte reparationer innan du har läst Handbok med viktig produktinformation. 1. Ta ut alla medier ur enheterna och stäng av alla anslutna enheter och datorn. Koppla bort alla nätsladdar från vägguttagen och koppla bort alla kablar från datorn. 2. Ta bort datorkåpan. Se Ta bort datorkåpan på sidan Ta bort frontplattan. Se Byta ut frontplattan på sidan Sväng facket till den optiska enheten uppåt. Se Vrida enhetsmodulen uppåt och nedåt på sidan 19. Kapitel 4. Byta ut maskinvara 29

34 5. Koppla bort temperaturgivarkabeln från systemkortet. 6. Byt ut temperaturavkänningen. Bild 33. Ta bort temperaturavkänningen Bild 34. Installera temperaturavkänningen 7. Anslut kabeln för den nya temperaturavkänningen till systemkortet. 8. Sätt tillbaka de borttagna delarna. Slutför bytet enligt anvisningarna i Slutföra bytet av delar på sidan 67. Byta ut den inbyggda högtalaren Obs: Öppna inte datorn och påbörja inte reparationer innan du har läst Handbok med viktig produktinformation. 1. Ta ut alla medier ur enheterna och stäng av alla anslutna enheter och datorn. Koppla bort alla nätsladdar från vägguttagen och koppla bort alla kablar från datorn. 30 Användar- och underhållshandbok för M920t

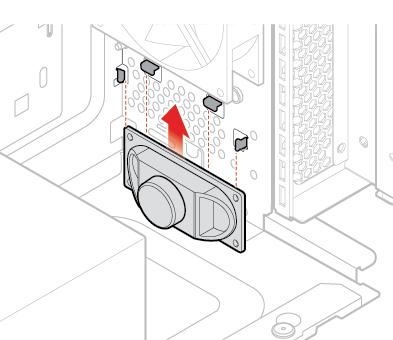

35 2. Ta bort datorkåpan. Se Ta bort datorkåpan på sidan Ta bort frontplattan. Se Byta ut frontplattan på sidan Sväng facket till den optiska enheten uppåt. Se Vrida enhetsmodulen uppåt och nedåt på sidan Koppla bort den inbyggda högtalarkabeln från systemkortet. 6. Byt ut den inbyggda högtalaren. Bild 35. Ta bort den inbyggda högtalaren Bild 36. Installera den inbyggda högtalaren 7. Anslut den nya inbyggda högtalarens kabel till systemkortet. 8. Sätt tillbaka de borttagna delarna. Slutför bytet enligt anvisningarna i Slutföra bytet av delar på sidan 67. Byta ut lagringsenheten Obs: Öppna inte datorn och påbörja inte reparationer innan du har läst Handbok med viktig produktinformation. Kapitel 4. Byta ut maskinvara 31

36 Byta ut 3,5-tumslagringsenheten i det primära eller sekundära lagringsenhetsfacket 1. Ta ut alla medier ur enheterna och stäng av alla anslutna enheter och datorn. Koppla bort alla nätsladdar från vägguttagen och koppla bort alla kablar från datorn. 2. Ta bort datorkåpan. Se Ta bort datorkåpan på sidan Ta bort frontplattan. Se Byta ut frontplattan på sidan Om du byter ut 3,5-tumslagringsenheten i det sekundära lagringsenhetsfacket ska du vrida enhetsmodulen utåt. Se Vrida enhetsmodulen uppåt och nedåt på sidan Koppla loss signal- och elkabeln från lagringsenheten. 6. Byt ut 3,5-tums-lagringsenheten. 3,5-tumslagringsenheten i det primära lagringsenhetsfacket Bild 37. Ta bort hållaren till den inre lagringsenheten Bild 38. Ta bort lagringsenheten 32 Användar- och underhållshandbok för M920t

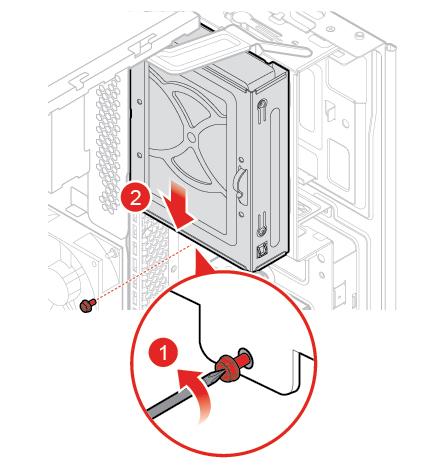

37 Bild 39. Sätta in lagringsenheten Bild 40. Installera hållaren till den inre lagringsenheten 3,5-tumslagringsenheten i det sekundära lagringsenhetsfacket Kapitel 4. Byta ut maskinvara 33

38 Bild 41. Ta bort hållaren till den yttre lagringsenheten Bild 42. Ta bort hållaren till den inre lagringsenheten Bild 43. Ta bort lagringsenheten 34 Användar- och underhållshandbok för M920t

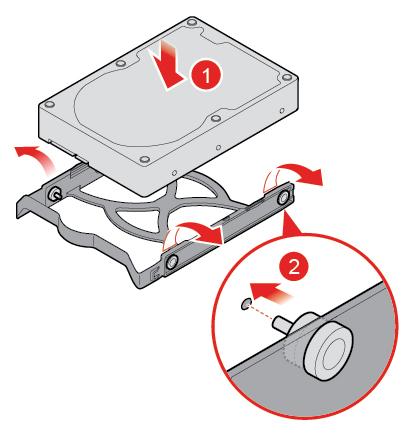

39 Bild 44. Sätta in lagringsenheten Bild 45. Installera hållaren till den inre lagringsenheten Kapitel 4. Byta ut maskinvara 35

40 Bild 46. Installera hållaren till den yttre lagringsenheten 7. Anslut signal- och elkabeln till den nya 3,5-tumslagringsenheten. 8. Sätt tillbaka de borttagna delarna. Slutför bytet enligt anvisningarna i Slutföra bytet av delar på sidan 67. Byta 3,5-tumslagringsenheten i lagringschassit för främre åtkomst 1. Byt ut 3,5-tumslagringsenheten i lagringsenhetsutrymmet med matning framifrån. Bild 47. Öppna lagringschassit för främre åtkomst 36 Användar- och underhållshandbok för M920t

41 Bild 48. Ta bort hållaren till den inre lagringsenheten Bild 49. Ta bort lagringsenheten Kapitel 4. Byta ut maskinvara 37

42 Bild 50. Sätta in lagringsenheten Bild 51. Installera hållaren till den inre lagringsenheten 38 Användar- och underhållshandbok för M920t

43 Bild 52. Installera lagringschassit för främre åtkomst Byta ut 2,5-tumslagringsenheten i lagringsenhetskonverteraren 1. Ta bort lagringskonverteraren med 2,5-tumslagringsenheten. Se Byta ut 3,5-tumslagringsenheten i det primära eller sekundära lagringsenhetsfacket eller Byta ut 3,5-tumslagringsenheten i lagringsenhetsutrymmet med matning framifrån. 2. Byt ut 2,5-tumslagringsenheten i lagringsenhetskonverteraren. Bild 53. Ta bort lagringsenheten Kapitel 4. Byta ut maskinvara 39

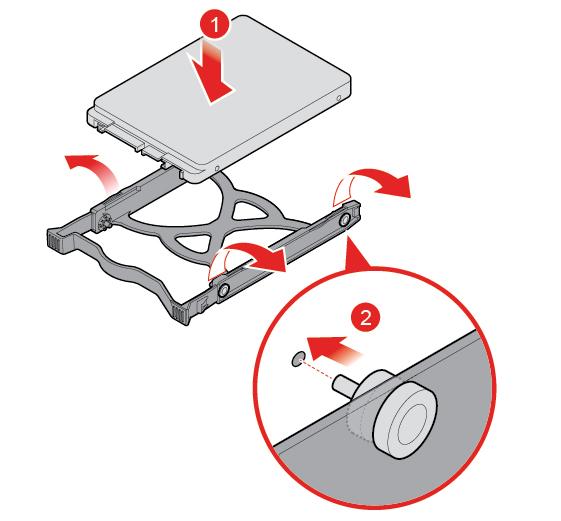

44 Bild 54. Sätta in lagringsenheten 3. Sätt tillbaka lagringsenhetskonverteraren med 2,5-tumslagringsenheten. Se Byta ut 3,5- tumslagringsenheten i det primära eller sekundära lagringsenhetsfacket eller Byta ut 3,5- tumslagringsenheten i lagringsenhetsutrymmet med matning framifrån. Byta ut 2,5-tumslagringsenheten i det tertiära enhetsfacket 1. Ta ut alla medier ur enheterna och stäng av alla anslutna enheter och datorn. Koppla bort alla nätsladdar från vägguttagen och koppla bort alla kablar från datorn. 2. Ta bort datorkåpan. Se Ta bort datorkåpan på sidan Ta bort frontplattan. Se Byta ut frontplattan på sidan Om du byter ut 3,5-tumslagringsenheten i det sekundära lagringsenhetsfacket ska du vrida enhetsmodulen utåt. Se Vrida enhetsmodulen uppåt och nedåt på sidan Koppla loss signal- och elkabeln från lagringsenheten. 6. Byt ut 2,5-tumslagringsenheten i det tertiära enhetsfacket. Bild 55. Ta bort hållaren till den yttre lagringsenheten 40 Användar- och underhållshandbok för M920t

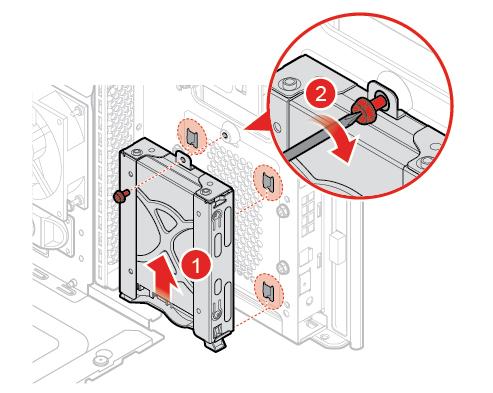

45 Bild 56. Ta bort hållaren till den inre lagringsenheten Bild 57. Ta bort lagringsenheten Kapitel 4. Byta ut maskinvara 41

46 Bild 58. Sätta in lagringsenheten Bild 59. Installera hållaren till den inre lagringsenheten 42 Användar- och underhållshandbok för M920t

47 Bild 60. Installera hållaren till den yttre lagringsenheten 7. Anslut signal- och elkabeln till den nya 2,5-tumslagringsenheten. 8. Sätt tillbaka de borttagna delarna. Slutför bytet enligt anvisningarna i Slutföra bytet av delar på sidan 67. Byta ut minnesmodulen Obs: Öppna inte datorn och påbörja inte reparationer innan du har läst Handbok med viktig produktinformation. Var noga med att följa installationsordningen för minnesmodulerna som visas i följande illustration. Bild 61. Installationsordning för minnesmoduler 1. Ta ut alla medier ur enheterna och stäng av alla anslutna enheter och datorn. Koppla bort alla nätsladdar från vägguttagen och koppla bort alla kablar från datorn. Kapitel 4. Byta ut maskinvara 43

48 2. Ta bort datorkåpan. Se Ta bort datorkåpan på sidan Ta bort frontplattan. Se Byta ut frontplattan på sidan Sväng facket till den optiska enheten uppåt. Se Vrida enhetsmodulen uppåt och nedåt på sidan Byt ut minnesmodulen. Bild 62. Ta bort minnesmodulen Bild 63. Installera minnesmodulen 6. Sätt tillbaka de borttagna delarna. Slutför bytet enligt anvisningarna i Slutföra bytet av delar på sidan 67. Byta ut knappcellsbatteriet Obs: Öppna inte datorn och påbörja inte reparationer innan du har läst Handbok med viktig produktinformation. I ett särskilt minne i datorn finns uppgifter om datum, klockslag och inställningar för inbyggda funktioner, t. ex. tilldelningar för parallellkontakterna (konfigurationer). Ett knappcellsbatteri bevarar den här informationen när datorn är avstängd. Knappcellsbatteriet behöver inte laddas upp eller underhållas, men det har en begränsad livslängd. Om knappcellsbatteriet tar slut försvinner all information om datum, klockslag och konfiguration (inklusive lösenord). Ett felmeddelande visas när du slår på datorn. För att byta ut knappcellsbatteriet, 1. Ta ut alla medier ur enheterna och stäng av alla anslutna enheter och datorn. Koppla bort alla nätsladdar från vägguttagen och koppla bort alla kablar från datorn. 2. Ta bort datorkåpan. Se Ta bort datorkåpan på sidan Användar- och underhållshandbok för M920t

49 3. Ta bort frontplattan. Se Byta ut frontplattan på sidan Sväng facket till den optiska enheten uppåt. Se Vrida enhetsmodulen uppåt och nedåt på sidan Byt ut knappcellsbatteriet. Bild 64. Ta bort knappcellsbatteriet Bild 65. Ta bort knappcellsbatteriet Bild 66. Installera knappcellsbatteriet Bild 67. Installera knappcellsbatteriet 6. Sätt tillbaka de borttagna delarna. Slutför bytet enligt anvisningarna i Slutföra bytet av delar på sidan 67. Information om hur uttjänta batterier ska kasseras finns i avsnittet i Information om litiumknappcellsbatterier i Säkerhets- och garantiinformation. Kapitel 4. Byta ut maskinvara 45

50 Byta ut ett PCI Express-kort Obs: Öppna inte datorn och påbörja inte reparationer innan du har läst Handbok med viktig produktinformation. 1. Ta ut alla medier ur enheterna och stäng av alla anslutna enheter och datorn. Koppla bort alla nätsladdar från vägguttagen och koppla bort alla kablar från datorn. 2. Ta bort datorkåpan. Se Ta bort datorkåpan på sidan Ta bort frontplattan. Se Byta ut frontplattan på sidan Sväng facket till den optiska enheten uppåt. Se Vrida enhetsmodulen uppåt och nedåt på sidan Byt ut ett PCI Express-kort. Bild 68. Ta bort ett PCI ExpressCard Anm: Om kortet hålls på plats av en spärr trycker du spärren 1 enligt bilden tills spärren lossnar. Ta försiktigt bort kortet från kortplatsen. 46 Användar- och underhållshandbok för M920t

51 Bild 69. Installera ett PCI ExpressCard 6. Sätt tillbaka de borttagna delarna. Slutför bytet enligt anvisningarna i Slutföra bytet av delar på sidan 67. Byta ut M.2-lagringsenheten Obs: Öppna inte datorn och påbörja inte reparationer innan du har läst Handbok med viktig produktinformation. 1. Ta ut alla medier ur enheterna och stäng av alla anslutna enheter och datorn. Koppla bort alla nätsladdar från vägguttagen och koppla bort alla kablar från datorn. 2. Ta bort datorkåpan. Se Ta bort datorkåpan på sidan Ta bort frontplattan. Se Byta ut frontplattan på sidan Sväng facket till den optiska enheten uppåt. Se Vrida enhetsmodulen uppåt och nedåt på sidan Byt ut M.2-lagringsenheten. Typ 1 Bild 70. Dra ut plastfästet Kapitel 4. Byta ut maskinvara 47

52 Bild 71. Ta bort hållaren för den optiska enheten Bild 72. Installera hållaren för den optiska enheten Bild 73. Installera den optiska enheten Typ 2 48 Användar- och underhållshandbok för M920t

53 Bild 74. Dra ut plastfästet Bild 75. Ta bort den optiska enhetens hållare Bild 76. Installera hållaren till den optiska enheten Kapitel 4. Byta ut maskinvara 49

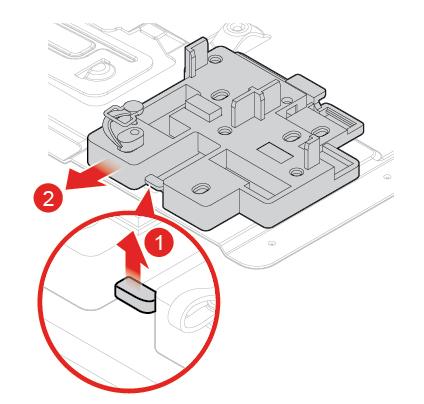

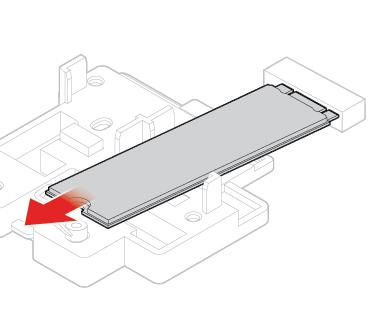

54 Bild 77. Installera den optiska enheten 6. Sätt tillbaka de borttagna delarna. Slutför bytet enligt anvisningarna i Slutföra bytet av delar på sidan 67. Byta ut hållaren för M.2-lagringsenheten Obs: Öppna inte datorn och påbörja inte reparationer innan du har läst Handbok med viktig produktinformation. 1. Ta ut alla medier ur enheterna och stäng av alla anslutna enheter och datorn. Koppla bort alla nätsladdar från vägguttagen och koppla bort alla kablar från datorn. 2. Ta bort datorkåpan. Se Ta bort datorkåpan på sidan Ta bort frontplattan. Se Byta ut frontplattan på sidan Sväng facket till den optiska enheten uppåt. Se Vrida enhetsmodulen uppåt och nedåt på sidan Ta bort M.2-lagringsenheten. 6. Byt ut hållaren för M.2-lagringsenheten. Bild 78. Ta bort hållaren för M.2-lagringsenheten 50 Användar- och underhållshandbok för M920t

55 Bild 79. Installera hållaren för M.2-lagringsenheten 7. Sätt tillbaka de borttagna delarna. Slutför bytet enligt anvisningarna i Slutföra bytet av delar på sidan 67. Byta ut Wi-Fi-kortet Obs: Öppna inte datorn och påbörja inte reparationer innan du har läst Handbok med viktig produktinformation. 1. Ta ut alla medier ur enheterna och stäng av alla anslutna enheter och datorn. Koppla bort alla nätsladdar från vägguttagen och koppla bort alla kablar från datorn. 2. Ta bort datorkåpan. Se Ta bort datorkåpan på sidan Ta bort frontplattan. Se Byta ut frontplattan på sidan Sväng facket till den optiska enheten uppåt. Se Vrida enhetsmodulen uppåt och nedåt på sidan Byt ut Wi-Fi-kortet. Typ 1 Bild 80. Ta bort Wi-Fi-kortskyddet Kapitel 4. Byta ut maskinvara 51

56 Bild 81. Koppla bort antennerna Bild 82. Ta bort Wi-Fi-kortet Bild 83. Installera Wi-Fi-kortet 52 Användar- och underhållshandbok för M920t

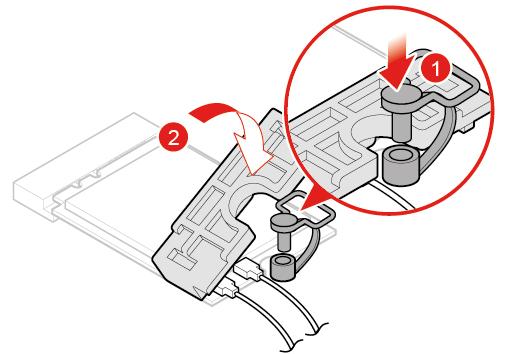

57 Bild 84. Ansluta antennerna Bild 85. Installera Wi-Fi-kortskyddet Typ 2 Bild 86. Ta bort Wi-Fi-kortskyddet Kapitel 4. Byta ut maskinvara 53

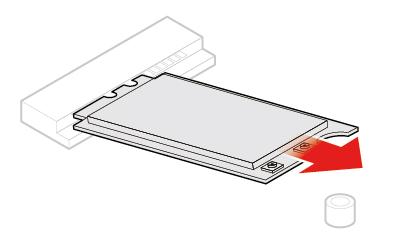

58 Bild 87. Koppla bort antennerna Bild 88. Ta bort Wi-Fi-kortet Bild 89. Installera Wi-Fi-kortet Bild 90. Ansluta antennerna 54 Användar- och underhållshandbok för M920t

59 Bild 91. Installera Wi-Fi-kortskyddet 6. Sätt tillbaka de borttagna delarna. Slutför bytet enligt anvisningarna i Slutföra bytet av delar på sidan 67. Byta ut Wi-Fi-antennerna Obs: Öppna inte datorn och påbörja inte reparationer innan du har läst Handbok med viktig produktinformation. 1. Ta ut alla medier ur enheterna och stäng av alla anslutna enheter och datorn. Koppla bort alla nätsladdar från vägguttagen och koppla bort alla kablar från datorn. 2. Ta bort datorkåpan. Se Ta bort datorkåpan på sidan Ta bort frontplattan. Se Byta ut frontplattan på sidan Sväng facket till den optiska enheten uppåt. Se Vrida enhetsmodulen uppåt och nedåt på sidan Koppla bort antennkablarna från Wi-Fi-kortet. 6. Byt ut Wi-Fi-antennerna. Främre Wi-Fi-antenn Bild 92. Ta bort Wi-Fi-antennen Kapitel 4. Byta ut maskinvara 55

60 Bild 93. Installera Wi-Fi-antennen Bakre Wi-Fi-antenn Bild 94. Ta bort locket till den bakre Wi-Fi-antennen 56 Användar- och underhållshandbok för M920t

61 Bild 95. Ta bort Wi-Fi-antennen Bild 96. Installera Wi-Fi-antennen Kapitel 4. Byta ut maskinvara 57

62 Bild 97. Installera locket till den bakre Wi-Fi-antennen 7. Sätt tillbaka de borttagna delarna. Slutför bytet enligt anvisningarna i Slutföra bytet av delar på sidan 67. Byta ut kylfläns- och fläktmodulen Obs: Öppna inte datorn och påbörja inte reparationer innan du har läst Handbok med viktig produktinformation. Varning: Kylflänsen och fläktmodulen kan bli mycket varma. Innan du öppnar datorkåpan stänger du av datorn och väntar i flera minuter tills datorn har svalnat. 1. Ta ut alla medier ur enheterna och stäng av alla anslutna enheter och datorn. Koppla bort alla nätsladdar från vägguttagen och koppla bort alla kablar från datorn. 2. Ta bort datorkåpan. Se Ta bort datorkåpan på sidan Ta bort frontplattan. Se Byta ut frontplattan på sidan Sväng facket till den optiska enheten uppåt. Se Vrida enhetsmodulen uppåt och nedåt på sidan Koppla loss kabeln till kylfläns- och fläktmodulen från systemkortet. 6. Byt ut kylfläns- och fläktmodulen. 58 Användar- och underhållshandbok för M920t

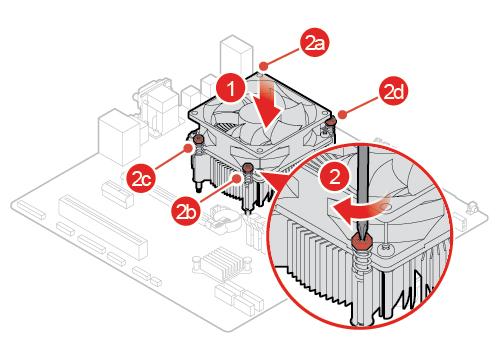

63 Bild 98. Ta bort kylfläns- och fläktmodulen Bild 99. Installera kylfläns- och fläktmodulen 7. Anslut kabeln till den nya kylfläns- och fläktmodulen till systemkortet. 8. Sätt tillbaka de borttagna delarna. Slutför bytet enligt anvisningarna i Slutföra bytet av delar på sidan 67. Byta ut nätaggregatet Obs: Öppna inte datorn och påbörja inte reparationer innan du har läst Handbok med viktig produktinformation. Det finns visserligen inga delar som kan röra sig inuti datorn när du har kopplat bort nätsladden, men följande varning krävs med tanke på din säkerhet och för korrekt UL-certifiering (Underwriters Laboratories). Varning: Ta aldrig av kåpan från ett nätaggregat eller en del som är försedd med följande etikett. Komponenter som är märkta med denna dekal innehåller farliga spännings-, ström- och energinivåer. Det finns inga utbytbara delar inuti dessa komponenter. Kontakta en servicetekniker vid misstanke om problem med en sådan del. 1. Ta bort datorkåpan. Se Ta bort datorkåpan på sidan 17. Kapitel 4. Byta ut maskinvara 59

64 2. Ta bort frontplattan. Se Byta ut frontplattan på sidan Ta bort den optiska enheten. Se Byta ut den optiska enheten på sidan Ta bort lagringsenhetshållaren. Se Byta ut lagringsenheten på sidan Koppla bort nätaggregatets kabel från systemkortet. 6. Byt ut nätaggregatet. Bild 100. Ta bort nätaggregatet Bild 101. Installera nätaggregatet 7. Anslut det nya nätaggregatets kabel till systemkortet. 8. Sätt tillbaka alla borttagna delar. Slutför bytet enligt anvisningarna i Slutföra bytet av delar på sidan 67. Byta ut processorn Obs: Öppna inte datorn och påbörja inte reparationer innan du har läst Handbok med viktig produktinformation. Varning: 60 Användar- och underhållshandbok för M920t

65 Kylflänsen och processorn kan bli mycket varma. Innan du öppnar datorkåpan stänger du av datorn och väntar i flera minuter tills datorn har svalnat. 1. Ta bort datorkåpan. Se Ta bort datorkåpan på sidan Ta bort frontplattan. Se Byta ut frontplattan på sidan Vrid enhetsmodulen utåt. Se Vrida enhetsmodulen uppåt och nedåt på sidan Ta bort kylfläns- och fläktmodulen. Se Byta ut kylfläns- och fläktmodulen på sidan Koppla bort alla kablar och sladdar från systemkortet. 6. Byt ut processorn. Anmärkningar: Processorn och sockeln kan se annorlunda ut än den på bilden. Håll bara i processorns kanter. Rör inte guldkontakterna på undersidan. Se till att inte tappa någonting på processorsockeln när den är oskyddad. Sockelns stift måste hållas så rena som möjligt. Bild 102. Lossa hållaren Bild 103. Vrida sockeln uppåt Bild 104. Ta bort processorn Kapitel 4. Byta ut maskinvara 61

66 Bild 105. Installera processorn Bild 106. Vrida sockeln nedåt Bild 107. Sätta fast hållaren 7. Sätt tillbaka alla kablar som har kopplats loss från systemkortet. 8. Sätt tillbaka de borttagna delarna. Slutför bytet enligt anvisningarna i Slutföra bytet av delar på sidan Användar- och underhållshandbok för M920t

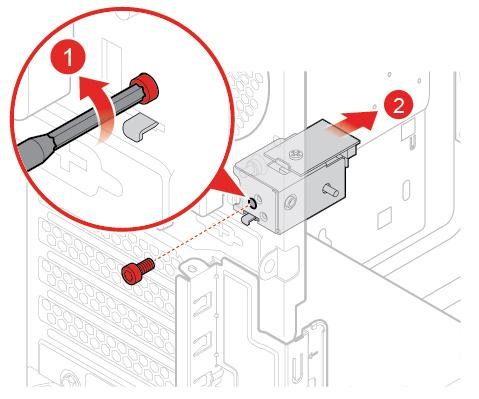

67 Byta ut e-låset Obs: Öppna inte datorn och påbörja inte reparationer innan du har läst Handbok med viktig produktinformation. Anm: För att lossa skruvarna krävs ett särskilt verktyg (T15-stjärnnyckel). 1. Ta ut alla medier ur enheterna och stäng av alla anslutna enheter och datorn. Koppla bort alla nätsladdar från vägguttagen och koppla bort alla kablar från datorn. 2. Ta bort datorkåpan. Se Ta bort datorkåpan på sidan Koppla bort e-låskabeln från systemkortet. 4. Byt ut e-låset. Bild 108. Ta bort e-låset Bild 109. Installera e-låset 5. Sätt tillbaka de borttagna delarna. Slutför bytet enligt anvisningarna i Slutföra bytet av delar på sidan 67. Kapitel 4. Byta ut maskinvara 63

68 Byta ut omkopplaren för kåpa Obs: Öppna inte datorn och påbörja inte reparationer innan du har läst Handbok med viktig produktinformation. 1. Ta ut alla medier ur enheterna och stäng av alla anslutna enheter och datorn. Koppla bort alla nätsladdar från vägguttagen och koppla bort alla kablar från datorn. 2. Ta bort datorkåpan. Se Ta bort datorkåpan på sidan Ta bort frontplattan. Se Byta ut frontplattan på sidan Sväng facket till den optiska enheten uppåt. Se Vrida enhetsmodulen uppåt och nedåt på sidan Koppla bort omkopplarens kabelanslutning från systemkortet. 6. Byt ut omkopplaren för kåpa. Bild 110. Ta bort omkopplaren för kåpa på Bild 111. Installera omkopplaren för kåpan 64 Användar- och underhållshandbok för M920t

69 7. Anslut den nya omkopplarens kabel till systemkortet. 8. Sätt tillbaka de borttagna delarna. Slutför bytet enligt anvisningarna i Slutföra bytet av delar på sidan 67. Byta ut den bakre fläkten Obs: Öppna inte datorn och påbörja inte reparationer innan du har läst Handbok med viktig produktinformation. 1. Ta ut alla medier ur enheterna och stäng av alla anslutna enheter och datorn. Koppla bort alla nätsladdar från vägguttagen och koppla bort alla kablar från datorn. 2. Ta bort datorkåpan. Se Ta bort datorkåpan på sidan Ta bort frontplattan. Se Byta ut frontplattan på sidan Sväng facket till den optiska enheten uppåt. Se Vrida enhetsmodulen uppåt och nedåt på sidan Koppla bort den kabeln till den bakre fläkten från systemkortet. 6. Byt ut den bakre fläkten. Bild 112. Ta bort den bakre fläkten Kapitel 4. Byta ut maskinvara 65

70 Bild 113. Installera den bakre fläkten 7. Anslut kabeln för den nya bakre fläkten till systemkortet. 8. Sätt tillbaka de borttagna delarna. Slutför bytet enligt anvisningarna i Slutföra bytet av delar på sidan 67. Byta ut systemkortet Obs: Öppna inte datorn och påbörja inte reparationer innan du har läst Handbok med viktig produktinformation. 1. Ta ut alla medier ur enheterna och stäng av alla anslutna enheter och datorn. Koppla bort alla nätsladdar från vägguttagen och koppla bort alla kablar från datorn. 2. Ta bort datorkåpan. Se Ta bort datorkåpan på sidan Ta bort frontplattan. Se Byta ut frontplattan på sidan Ta bort strömbrytaren. Se Byta ut strömbrytaren på sidan Ta bort den främre I/O-hållaren. Se Byta ut den främre I/O-hållaren på sidan Sväng facket till den optiska enheten uppåt. Se Vrida enhetsmodulen uppåt och nedåt på sidan Ta bort alla minnesmoduler. Se Byta ut minnesmodulen på sidan Ta bort kylfläns- och fläktmodulen. Se Byta ut kylfläns- och fläktmodulen på sidan Ta bort processorn. Se Byta ut processorn på sidan Ta bort alla PCI Express-kort. Se Byta ut ett PCI Express-kort på sidan Ta bort Wi-Fi-kortet. Se Byta ut Wi-Fi-kortet på sidan Ta bort M.2-lagringsenheten. Se Byta ut M.2-lagringsenheten på sidan Notera kabeldragningen och kabelanslutningarna och koppla sedan loss alla kablar från systemkortet. Se Systemkort på sidan Användar- och underhållshandbok för M920t

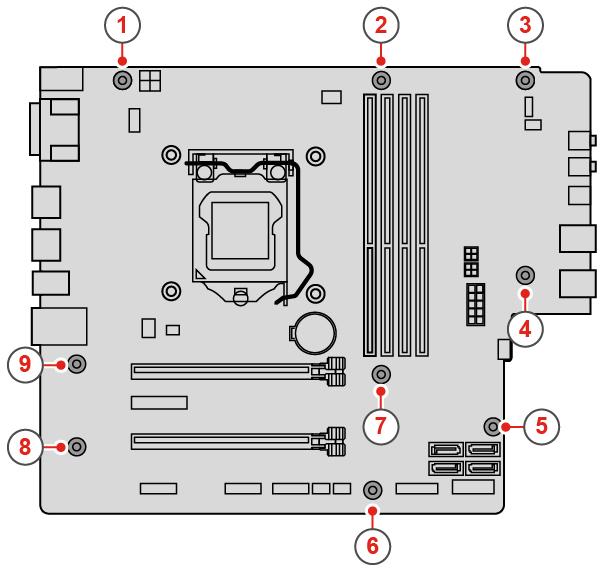

71 14. Byt ut systemkortet. Anmärkningar: Siffrorna i följande bild visar skruvarnas placering, inte i vilken ordning de ska tas bort och sättas tillbaka. Håll systemkortet försiktigt i kanterna. Bild 114. Ta bort systemkortet 15. Dra kablarna som du kopplade bort från det trasiga systemkortet och anslut sedan kablarna till det nya systemkortet. Se Systemkort på sidan Sätt tillbaka de borttagna delarna. Slutför bytet enligt anvisningarna i Slutföra bytet av delar på sidan 67. Slutföra bytet av delar När du är klar med installationen eller utbytet av alla delar måste du sätta på datorns kåpa och ansluta alla kablar igen. Så här sätter du tillbaka datorns kåpa och ansluter kablarna till datorn: 1. Kontrollera att du har satt tillbaka alla delar på rätt sätt och att det inte finns några verktyg eller lösa skruvar kvar i datorn. 2. Kontrollera att alla kablar är rätt dragna innan du sätter tillbaka datorkåpan. Dra kablarna på säkert avstånd från chassits gångjärn och sidor så att de inte kommer i vägen när datorns kåpa ska sättas tillbaka. Kapitel 4. Byta ut maskinvara 67

72 3. Sätt tillbaka datorkåpan. Bild 115. Sätta tillbaka datorns kåpa 4. Placera datorn i ett upprätt läge. 5. Om det finns en låsanordning använder du den för att låsa datorn. 6. Anslut de externa kablarna och nätsladdarna till motsvarande kontakter på datorn. 68 Användar- och underhållshandbok för M920t

73 Bilaga A. Anmärkningar Lenovo kanske inte erbjuder de produkter, tjänster eller funktioner som beskrivs i det här dokumentet i alla länder. Ta kontakt med närmaste Lenovo-återförsäljare om du vill veta vilka produkter och tjänster som finns där du bor. Hänvisningar till Lenovos produkter (innefattar även program och tjänster) betyder inte att bara Lenovos produkter får användas. Under förutsättning att intrång i Lenovos immateriella eller andra skyddade rättigheter inte sker, får funktionellt likvärdiga produkter, program eller tjänster användas i stället för motsvarande produkt från Lenovo. Däremot vilar ansvaret för utvärdering och kontroll av funktionen hos andra produkter, program eller tjänster hos användaren. Lenovo kan ha patent eller ha ansökt om patent på produkter som nämns i detta dokument. Dokumentet ger ingen licens till sådana patent. Skriftliga frågor om licenser kan skickas till: Lenovo (United States), Inc Think Place - Building One Morrisville, NC U.S.A. Attention: Lenovo Director of Licensing LENOVO TILLHANDAHÅLLER DENNA PUBLIKATION I BEFINTLIGT SKICK UTAN GARANTIER AV NÅGOT SLAG, VARE SIG UTTRYCKTA ELLER UNDERFÖRSTÅDDA, INKLUSIVE, MEN INTE BEGRÄNSAT TILL, UNDERFÖRSTÅDDA GARANTIER AVSEENDE INTRÅNG I UPPHOVSRÄTT, ALLMÄN BESKAFFENHET ELLER LÄMPLIGHET FÖR ETT VISST ÄNDAMÅL. I vissa länder är det inte tillåtet att undanta uttalade eller underförstådda garantier i vissa transaktioner, vilket innebär att ovanstående kanske inte gäller. Informationen kan innehålla fel av teknisk eller typografisk natur. Informationen uppdateras regelbundet och ändringarna införs i nya utgåvor. Lenovo kan när som helst göra förbättringar eller ändringar i de produkter och/eller program som beskrivs i den här publikationen, utan föregående meddelande. De produkter som beskrivs i det här dokumentet är inte avsedda för användning vid transplantationer eller andra livsuppehållande tillämpningar där försämrad funktion kan leda till personskada eller dödsfall. Den information som finns i det här dokumentet varken påverkar eller ändrar Lenovos produktspecifikationer och garantier. Ingenting i detta dokument utgör en uttrycklig eller underförstådd licens eller indemnitetsförklaring under Lenovos eller annan parts immateriella rättigheter. All information i dokumentet har erhållits i specifika miljöer och är avsedd som en illustration. Resultaten i andra operativmiljöer kan variera. Lenovo förbehåller sig rätten att fritt använda och distribuera användarnas synpunkter. Hänvisningarna till andra webbplatser än Lenovos egna görs endast i informationssyfte och Lenovo ger inga som helst garantier beträffande dessa platser. Material som finns på dessa webbplatser ingår inte i materialet som hör till denna Lenovo-produkt och användning av sådana webbplatser sker på kundens eget ansvar. Alla prestandauppgifter som omnämns här har tagits fram i en kontrollerad miljö. Resultaten i andra operativmiljöer kan variera något. Vissa mätningar har gjorts på system under utveckling och det finns ingen garanti att dessa mätresultat kommer att bli desamma på allmänt tillgängliga system. Dessutom har vissa mätresultat uppskattats genom extrapolering. De faktiska resultaten kan variera. De som använder det här dokumentet bör bekräfta de data som gäller den egna miljön. Copyright Lenovo

74 70 Användar- och underhållshandbok för M920t

75 Bilaga B. Varumärken Följande är varumärken som tillhör Lenovo i USA och/eller andra länder: Lenovo Lenovo-logotypen DisplayPort och Mini DisplayPort är varumärken som tillhör Video Electronics Standards Association. Termerna HDMI och HDMI High-Definition Multimedia Interface är varumärken eller registrerade varumärken som tillhör HDMI Licensing LLC i USA eller andra länder. Andra namn på företag, produkter och tjänster kan vara varumärken eller näringskännetecken som tillhör andra parter. Copyright Lenovo

76 72 Användar- och underhållshandbok för M920t
