LCD-skärm Användarhandbok M2700HD. Välkommen

Storlek: px
Starta visningen från sidan:

Download "LCD-skärm Användarhandbok M2700HD. Välkommen"

Transkript

1 LCD-skärm Användarhandbok M2700HD Välkommen

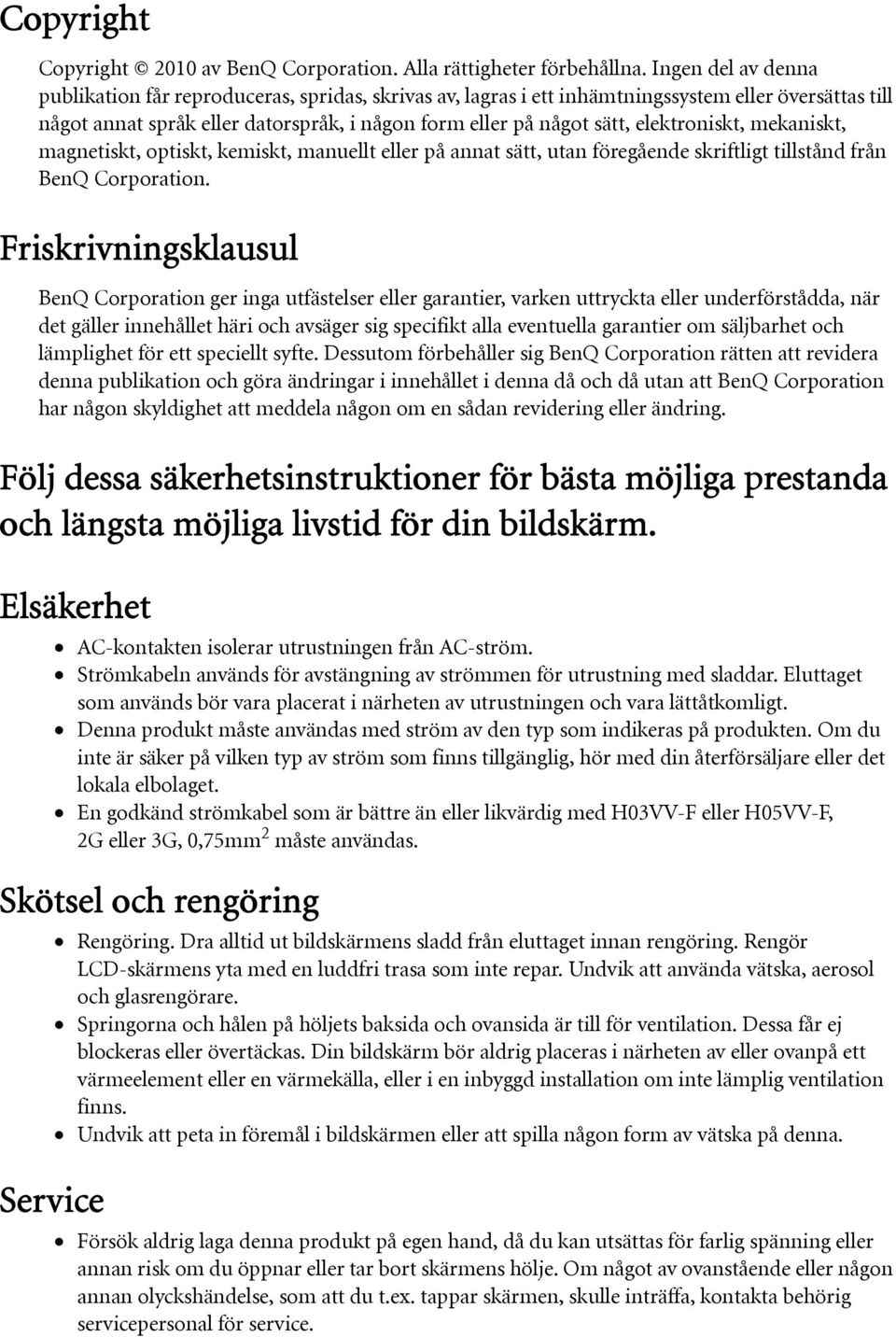

2 Copyright Copyright 2010 av BenQ Corporation. Alla rättigheter förbehållna. Ingen del av denna publikation får reproduceras, spridas, skrivas av, lagras i ett inhämtningssystem eller översättas till något annat språk eller datorspråk, i någon form eller på något sätt, elektroniskt, mekaniskt, magnetiskt, optiskt, kemiskt, manuellt eller på annat sätt, utan föregående skriftligt tillstånd från BenQ Corporation. Friskrivningsklausul BenQ Corporation ger inga utfästelser eller garantier, varken uttryckta eller underförstådda, när det gäller innehållet häri och avsäger sig specifikt alla eventuella garantier om säljbarhet och lämplighet för ett speciellt syfte. Dessutom förbehåller sig BenQ Corporation rätten att revidera denna publikation och göra ändringar i innehållet i denna då och då utan att BenQ Corporation har någon skyldighet att meddela någon om en sådan revidering eller ändring. Följ dessa säkerhetsinstruktioner för bästa möjliga prestanda och längsta möjliga livstid för din bildskärm. Elsäkerhet AC-kontakten isolerar utrustningen från AC-ström. Strömkabeln används för avstängning av strömmen för utrustning med sladdar. Eluttaget som används bör vara placerat i närheten av utrustningen och vara lättåtkomligt. Denna produkt måste användas med ström av den typ som indikeras på produkten. Om du inte är säker på vilken typ av ström som finns tillgänglig, hör med din återförsäljare eller det lokala elbolaget. En godkänd strömkabel som är bättre än eller likvärdig med H03VV-F eller H05VV-F, 2G eller 3G, 0,75mm 2 måste användas. Skötsel och rengöring Rengöring. Dra alltid ut bildskärmens sladd från eluttaget innan rengöring. Rengör LCD-skärmens yta med en luddfri trasa som inte repar. Undvik att använda vätska, aerosol och glasrengörare. Springorna och hålen på höljets baksida och ovansida är till för ventilation. Dessa får ej blockeras eller övertäckas. Din bildskärm bör aldrig placeras i närheten av eller ovanpå ett värmeelement eller en värmekälla, eller i en inbyggd installation om inte lämplig ventilation finns. Undvik att peta in föremål i bildskärmen eller att spilla någon form av vätska på denna. Service Försök aldrig laga denna produkt på egen hand, då du kan utsättas för farlig spänning eller annan risk om du öppnar eller tar bort skärmens hölje. Om något av ovanstående eller någon annan olyckshändelse, som att du t.ex. tappar skärmen, skulle inträffa, kontakta behörig servicepersonal för service.

3 Innehåll Copyright... 2 Friskrivningsklausul... 2 Komma igång... 4 Lär känna din bildskärm... 7 Bildskärmen framifrån...7 Bildskärmen bakifrån...7 Lär känna fjärrkontrollen... 8 Bildskärmen framifrån...8 Installera batteriet...9 Hur man monterar bildskärmen Hur man tar loss stativet...17 Få ut mesta möjliga av din BenQ bildskärm Hur man installerar bildskärmen på en ny dator...19 Hur man uppgraderar bildskärmen på en existerande dator...20 Hur man installerar på Windows 7-system...21 Hur man installerar på Windows Vista-system...22 Hur man installerar på Windows XP-system...23 Bildoptimering Hur man justerar bildskärmen Kontrollpanelen...25 Snabbknappläget...26 Huvudmenyläget...27 Felsökning Vanliga frågor och svar...41 Behöver du mer hjälp?...43

4 1. Komma igång När du packar upp bildskärmen, se till att följande finns med i förpackningen. Om något saknas eller är skadat, kontakta inköpsstället för att byta ut artikeln ifråga. BenQ LCD-bildskärm Skärmstativ Snabbstartguide CD-ROM Fjärrkontroll Skruvmejsel 4 skruvar 4 Komma igång

5 Strömkabel (Bilden kan skilja sig något från den produkt som säljs i din region) Videokabel: D-Sub Ljudkabel USB-kabel Videokabel: DVI-D (Tillvalstillbehör för modeller med DVI-ingångar, säljs separat) Videokabel: HDMI (Tillvalstillbehör för modeller med HDMI-ingångar, säljs separat) Videokabel: Komponentvideo (Tillvalstillbehör för modeller med komponentvideoingångar, säljs separat) Videokabel: Kompositvideo (Tillvalstillbehör för modeller med kompositvideoingångar, säljs separat) Komma igång 5

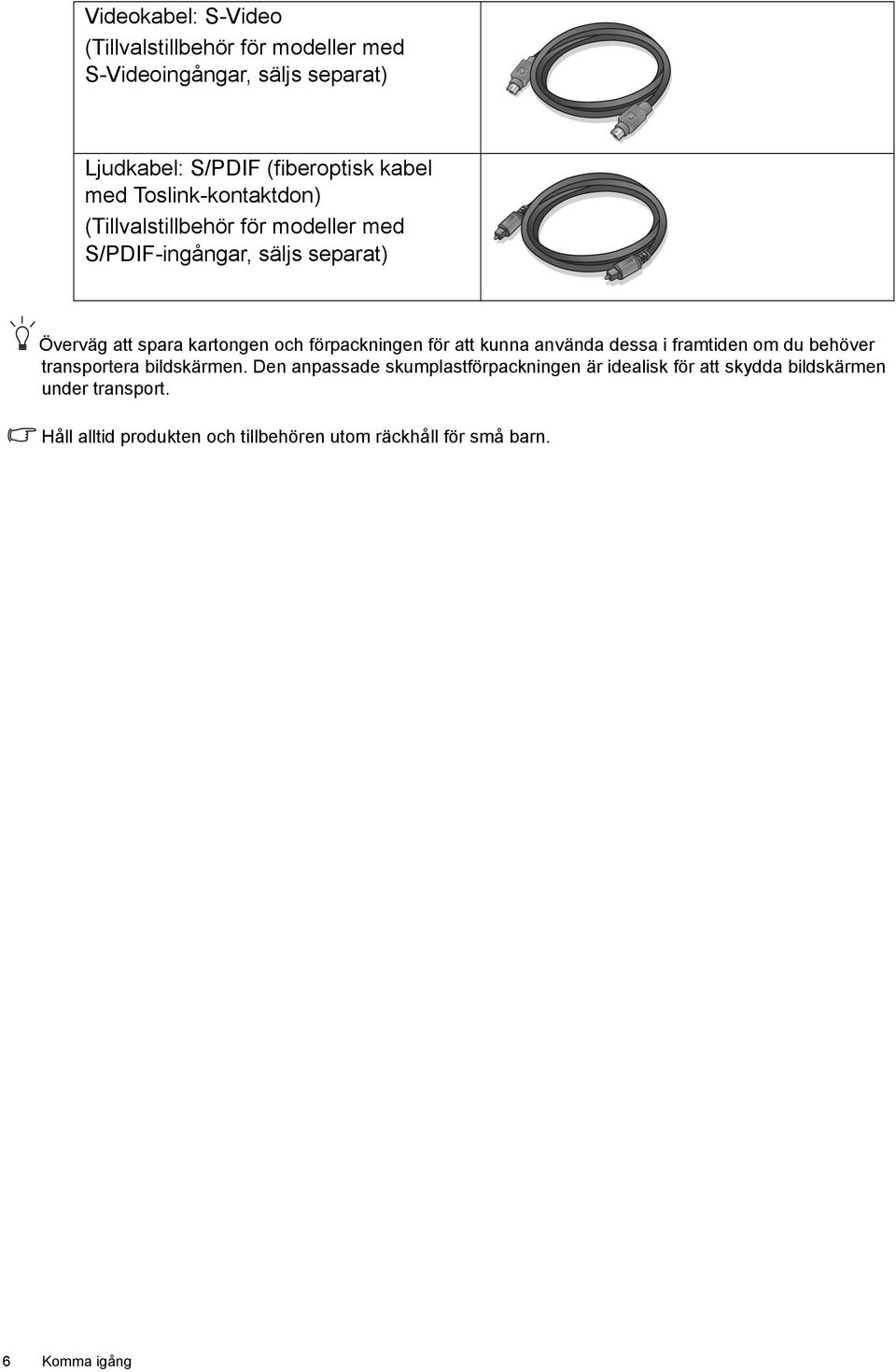

6 Videokabel: S-Video (Tillvalstillbehör för modeller med S-Videoingångar, säljs separat) Ljudkabel: S/PDIF (fiberoptisk kabel med Toslink-kontaktdon) (Tillvalstillbehör för modeller med S/PDIF-ingångar, säljs separat) Överväg att spara kartongen och förpackningen för att kunna använda dessa i framtiden om du behöver transportera bildskärmen. Den anpassade skumplastförpackningen är idealisk för att skydda bildskärmen under transport. Håll alltid produkten och tillbehören utom räckhåll för små barn. 6 Komma igång

7 2. Lär känna din bildskärm Bildskärmen framifrån 1. Kontrollknappar 2. Av/på-knapp 3. Sensor för fjärrkontroll 4. Högtalare 5. Hörlursuttag 6. USB-port x 2 (nerströms; anslutning till usb-enheter) Bildskärmen bakifrån 7. Ingång för strömkabel ( ) 8. Linjeingång och linjeutgång ( ) 9. S/PDIF-ingång ( ) 10.Kabelklämma 11.Ljudingångar ( ) 12.Kompositvideo och 19 S-Videoingångar ( ) 13.HDMI-ingång x 2 ( / ) 14.DVI-D-ingång ( ) D-Sub-ingång ( ) 16.Komponentvideoingång ( ) 17.USB-port x 1 (uppströms; anslutning till dator) 18.USB-port x 2 (nerströms; anslutning till usb-enheter) 19.Låsknapp Ovanstående diagram kan variera beroende på modell. Lär känna din bildskärm 7

8 3. Lär känna fjärrkontrollen Bildskärmen framifrån Av/på-knapp (Power) Sätta på eller stänga av strömmen. 2. Ljudlägesknapp (Audio mode) Växla mellan olika ljudlägen. 3. Tyst-knapp (Mute) Tysta ljudet. 4. Navigeringsknappar Justera inställningar eller gå till olika undermenyer. 5. Menyknapp (Menu) Aktivera huvudmenyn för OSD och gå tillbaka till föregående meny. 6. Lägesdemoknapp (Senseye) Växla mellan olika Senseye-lägen. 7. Bildförhållandeknapp (Aspect) Justerar bildförhållandet. 8. Färgknapp (Color) Justera färg. 9. Ljusstyrkaknapp (Brightness) Justerar balansen mellan ljusa och mörka nyanser. 10.Ingångskällknapp (Input) Växla mellan de olika videosignalerna som kan vara anslutna till skärmen. 11. Volym upp-knapp Höjer volymen. 12.Volym ned-knapp Sänker volymen. 13.Enter-knapp Öppna undermenyer och välja alternativ. 14.Avsluta-knapp (Exit) Avsluta OSD. 15.Autojustering av/på-knapp Justera vertikal position, fas, horisontell position och pixelklocka automatiskt. 16.Kontrast-knapp (Contrast) Justerar graden av skillnad mellan mörker och ljus. OSD = On Screen Display. 8 Lär känna fjärrkontrollen

9 Installera batteriet 1. Vänd fjärrkontrollen upp och ned. Tryck spärren längst ned på fjärrkontrollen åt höger. Fortsätt hålla i spärren och dra ut batterihållaren Placera ett 3V litiumbatteri (köps separat) i batterihållaren vänt åt rätt håll. Kontrollera att batteriets pluspol (+) är vänd uppåt. CR Skjut tillbaka batterihållaren in i fjärrkontrollen. Nu är fjärrkontrollen färdig att användas. CR2025 Lär känna fjärrkontrollen 9

10 4. Hur man monterar bildskärmen Om datorn är på måste du stänga av den innan du fortsätter. Sätt inte i strömkabeln eller sätt på strömmen till bildskärmen förrän du instrueras att göra detta. 1. Sätt fast skärmstativet. Var försiktig så att du inte skadar bildskärmen. Om bildskärmens yta placeras på ett föremål som t.ex. en häftapparat eller en mus, kan glaset gå sönder eller LCD-substratet skadas, vilket upphäver garantin. Att släpa runt bildskärmen på skrivbordet kan repa eller skada bildskärmens hölje och kontroller. Skydda bildskärmen genom att rensa en plan, öppen plats på ditt skrivbord och lägga något mjukt på skrivbordet, som t.ex. bildskärmens förpackningspåse, för att skydda skärmen. Lägg ner bildskärmen försiktigt med skärmen nedåt på den ren och plan, skyddad yta. Samtidigt som du håller bildskärmen stadigt mot skrivbordet, dra upp skärmstativets arm, utan att låta denna gå emot skärmen. Rikta in sockeln på skärmfoten mot armens ände och tryck sedan ihop dem mot varandra. Dra åt skruvarna på undersidan av skärmens fot (med den medföljande skruvmejseln) som på bilden. Använd den medföljande skruvmejseln enbart för att dra åt eller skruva loss skruvarna. Felaktig användning av skruvmejseln kan medföra allvarlig personskada eller skada på produkten. Prova att försiktigt dra isär delarna igen för att kontrollera att de har satts ihop ordentligt. Lyft försiktigt på bildskärmen, vänd på den och sätt den upprätt på sitt stativ på en jämn och plan yta. 10 Hur man monterar bildskärmen

11 Håll alltid i både vänster och höger sida av bildskärmen när du flyttar eller vinklar den (Bild I) eller i överdelen av bildskärmen och bildskärmens stativ (Bild II). Det är förbjudet att hålla i bildskärmens nedre del (Bild III) eftersom det kan skada skärmens nedre del. I II III Du bör placera bildskärmen och vinkla den så att reflexer från andra ljuskällor minimeras. -5 O ~ +20 O Hur man monterar bildskärmen 11

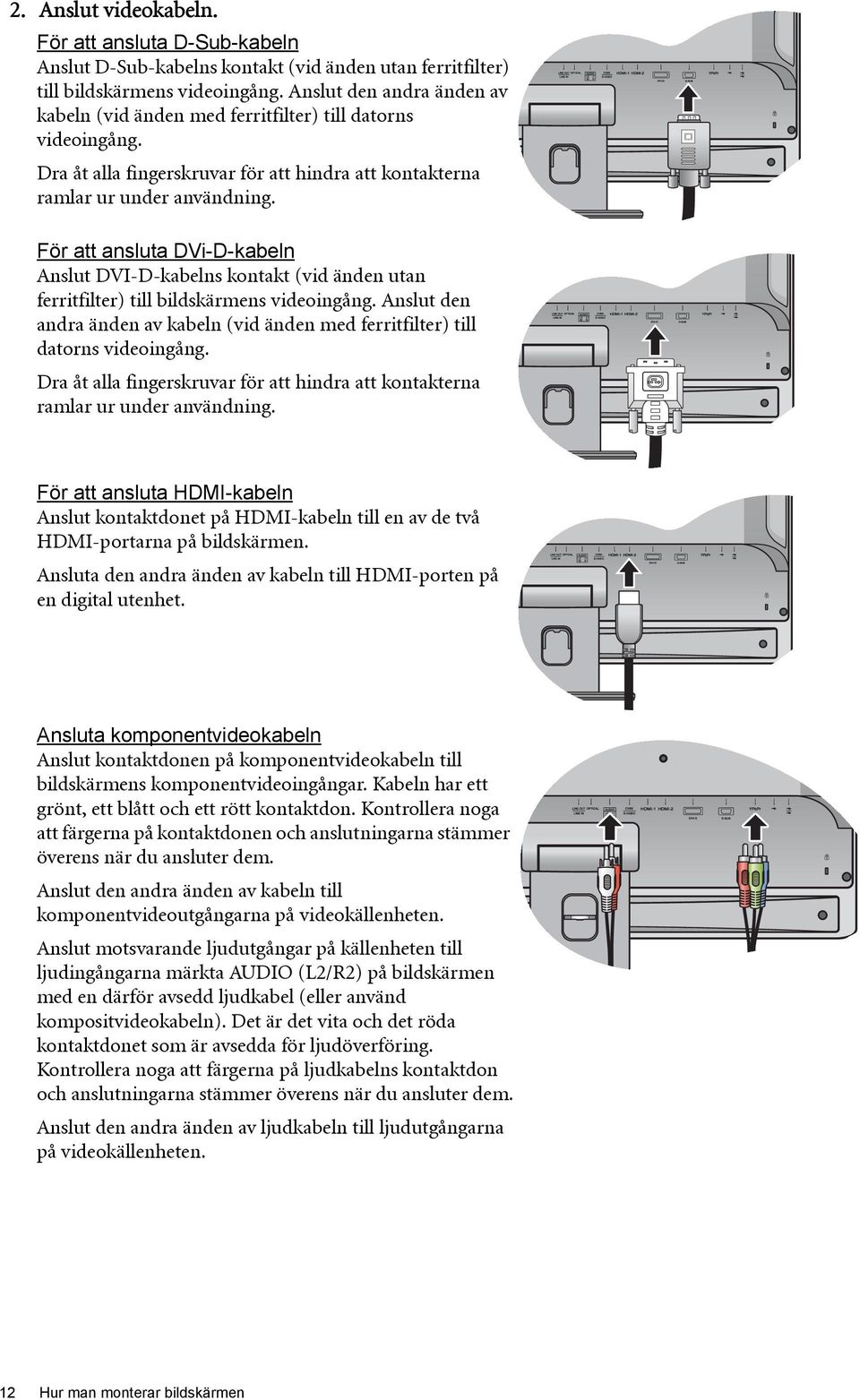

12 2. Anslut videokabeln. För att ansluta D-Sub-kabeln Anslut D-Sub-kabelns kontakt (vid änden utan ferritfilter) till bildskärmens videoingång. Anslut den andra änden av kabeln (vid änden med ferritfilter) till datorns videoingång. Dra åt alla fingerskruvar för att hindra att kontakterna ramlar ur under användning. För att ansluta DVi-D-kabeln Anslut DVI-D-kabelns kontakt (vid änden utan ferritfilter) till bildskärmens videoingång. Anslut den andra änden av kabeln (vid änden med ferritfilter) till datorns videoingång. Dra åt alla fingerskruvar för att hindra att kontakterna ramlar ur under användning. För att ansluta HDMI-kabeln Anslut kontaktdonet på HDMI-kabeln till en av de två HDMI-portarna på bildskärmen. Ansluta den andra änden av kabeln till HDMI-porten på en digital utenhet. Ansluta komponentvideokabeln Anslut kontaktdonen på komponentvideokabeln till bildskärmens komponentvideoingångar. Kabeln har ett grönt, ett blått och ett rött kontaktdon. Kontrollera noga att färgerna på kontaktdonen och anslutningarna stämmer överens när du ansluter dem. Anslut den andra änden av kabeln till komponentvideoutgångarna på videokällenheten. Anslut motsvarande ljudutgångar på källenheten till ljudingångarna märkta AUDIO (L2/R2) på bildskärmen med en därför avsedd ljudkabel (eller använd kompositvideokabeln). Det är det vita och det röda kontaktdonet som är avsedda för ljudöverföring. Kontrollera noga att färgerna på ljudkabelns kontaktdon och anslutningarna stämmer överens när du ansluter dem. Anslut den andra änden av ljudkabeln till ljudutgångarna på videokällenheten. 12 Hur man monterar bildskärmen

13 Ansluta kompositvideokabeln Anslut det gula kontaktdonet på kompositvideokabeln till bildskärmens kompositvideoingång. Anslut den andra änden av kabeln till kompositvideoutgången på videokällenheten. Anslut motsvarande ljudutgång på källenheten till ljudingångarna märkta AUDIO (L1/R1) på bildskärmen med de vita och röda kontaktdonen på kompositvideokabeln. Kontrollera noga att färgerna på ljudkabelns kontaktdon och anslutningarna stämmer överens när du ansluter dem. Anslut den andra änden av ljudkabeln till ljudutgångarna på videokällenheten. Ansluta S-Videokabeln Anslut kontaktdonet på S-Videokabeln till bildskärmens S-Videoingång. Anslut den andra änden av kabeln till S-Videoutgången på videokällenheten. Anslut motsvarande ljudutgångar på källenheten till ljudingångarna märkta AUDIO (L1/R1) på bildskärmen med en därför avsedd ljudkabel (eller använd kompositvideokabeln). Det är det vita och det röda kontaktdonet som är avsedda för ljudöverföring. Kontrollera noga att färgerna på ljudkabelns kontaktdon och anslutningarna stämmer överens när du ansluter dem. Anslut den andra änden av ljudkabeln till ljudutgångarna på videokällenheten. Den videokabel som medföljer i förpackningen och illustrationerna till höger kan variera beroende på LCD-modell. 3. Anslut ljudkabeln Ansluta ingående ljudsignal Anslut den medföljande ljudkabeln mellan uttaget på bildskärmens baksida (Line In) och datorns ljudutgång. Om videokällan är komponentvideo, kompositvideo eller S-Video, se: Ansluta komponentvideokabeln på sidan 12. Ansluta kompositvideokabeln på sidan 13. Ansluta S-Videokabeln på sidan 13. Hur man monterar bildskärmen 13

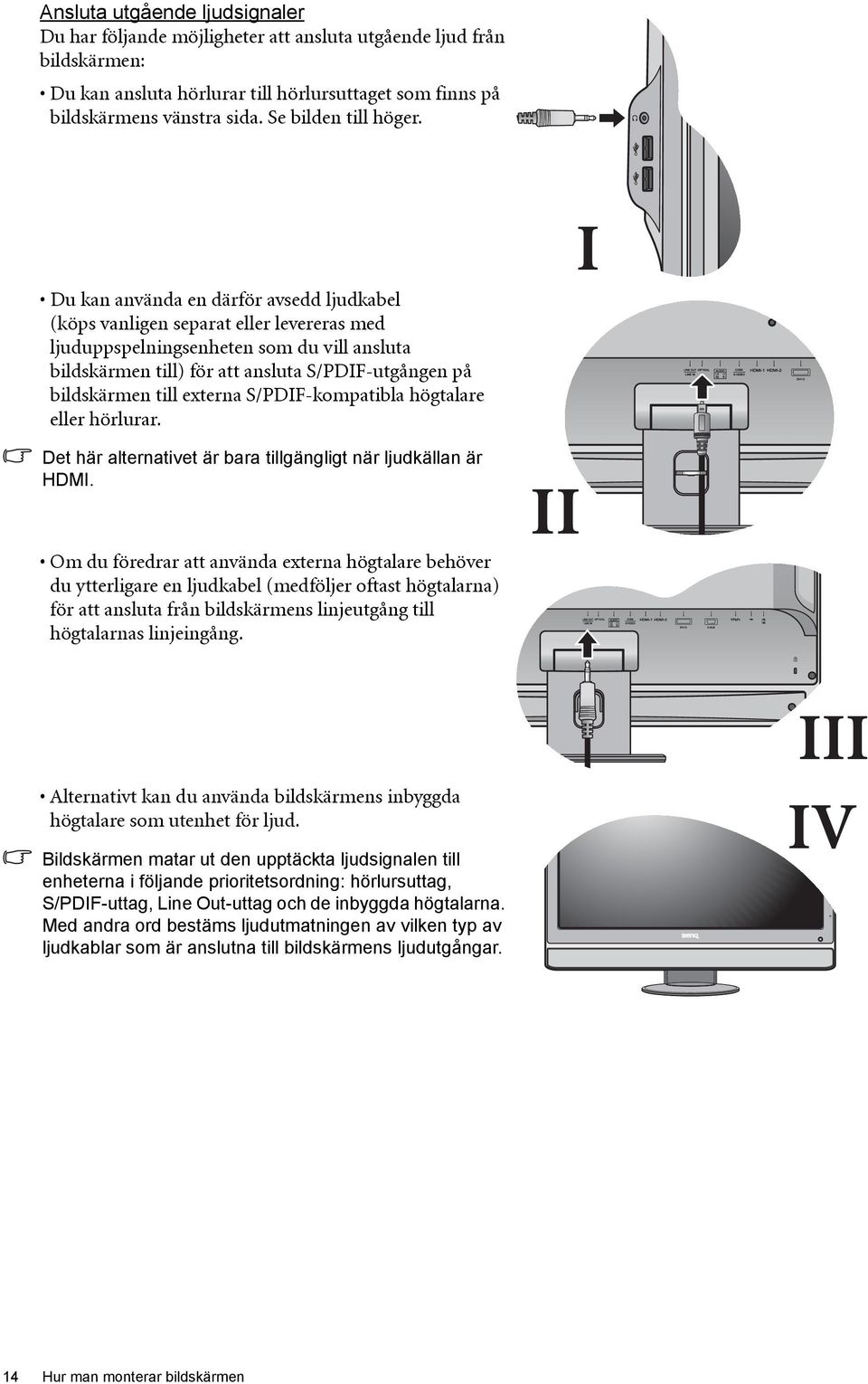

14 Ansluta utgående ljudsignaler Du har följande möjligheter att ansluta utgående ljud från bildskärmen: Du kan ansluta hörlurar till hörlursuttaget som finns på bildskärmens vänstra sida. Se bilden till höger. Du kan använda en därför avsedd ljudkabel (köps vanligen separat eller levereras med ljuduppspelningsenheten som du vill ansluta bildskärmen till) för att ansluta S/PDIF-utgången på bildskärmen till externa S/PDIF-kompatibla högtalare eller hörlurar. Det här alternativet är bara tillgängligt när ljudkällan är HDMI. Om du föredrar att använda externa högtalare behöver du ytterligare en ljudkabel (medföljer oftast högtalarna) för att ansluta från bildskärmens linjeutgång till högtalarnas linjeingång. II I Alternativt kan du använda bildskärmens inbyggda högtalare som utenhet för ljud. Bildskärmen matar ut den upptäckta ljudsignalen till enheterna i följande prioritetsordning: hörlursuttag, S/PDIF-uttag, Line Out-uttag och de inbyggda högtalarna. Med andra ord bestäms ljudutmatningen av vilken typ av ljudkablar som är anslutna till bildskärmens ljudutgångar. III IV 14 Hur man monterar bildskärmen

15 4. Ansluta USB-enheter. I. Anslut USB-kabeln från datorn till bildskärmen (till uppströms USB-porten på baksidan). Uppströms USB-kabeln överför information mellan datorn och USB-enheter som är anslutna till bildskärmen. I PDIF-OUT TV OUT SDIF-OUT II. Anslut USB-enheter via andra USB-portar (nerströms) på bildskärmen. De här nerströms USB-portarna överför information mellan anslutna USB-enheter och uppströmsporten. Se bilden till höger. II III. Du kan ansluta ytterligare två usb-enheter till usb-portarna (nerströms) som sitter på bildskärmens vänstra sida. Se bilden till höger. III 5. Anslut strömkabeln till bildskärmen. Sätt i ena änden av strömkabeln i det uttag som är betecknat 'POWER IN' på bildskärmens baksida. Anslut inte den andra änden till eluttag riktigt ännu. 6. Dra kablarna via kabelklämman. Lossa på klämman som håller fast kablarna genom att klämma ihop den inåt som bilden visar. Hur man monterar bildskärmen 15

16 Sätt ihop kablarna och sätt tillbaka klämman över dessa för att hålla kablarna ordentligt på plats bakom bildskärmens stativ. 7. Anslut till och sätt på strömmen. Sätt in den andra änden av strömkabeln i ett eluttag och sätt på bildskärmen. Bilden kan skilja sig något från den produkt som säljs i din region. Slå på bildskärmen genom att trycka på av/på-knappen på bildskärmens högra sida. Sätt på datorn också och följ instruktionerna i avsnitt 5: Få ut mesta möjliga av din BenQ bildskärm på sidan 18 för att installera programvaran för bildskärmen. 16 Hur man monterar bildskärmen

17 Hur man tar loss stativet 1. Förbered bildskärmen och platsen omkring denna. Stäng av bildskärmen och strömmen innan du drar ut strömkabeln. Stäng av datorn innan du drar ut bildskärmens signalkabel. Skydda skärmen genom att rensa en plan, öppen plats på ditt skrivbord och lägga något mjukt som t.ex. en handduk på skrivbordet för att skydda skärmen, innan du lägger ned denna med skärmen nedåt på en ren och plan, skyddad yta. 2. Skruva loss skruvarna under skärmens fot (med den medföljande skruvmejseln) och ta bort skärmens fot som på bilden. Hur man monterar bildskärmen 17

18 5. Få ut mesta möjliga av din BenQ bildskärm För att få ut mesta möjliga av dina nya BenQ platta LCD-bildskärm i färg, bör du installera den anpassade drivrutinsprogramvaran för BenQ LCD-bildskärmen som finns på CD-ROM-skivan för BenQ LCD-bildskärmen. De omständigheter under vilka du ansluter och installerar din BenQ LCD-bildskärm kommer att avgöra vilken process du behöver följa för att installera drivrutinsprogramvaran för BenQ LCD-bildskärmen. Dessa omständigheter beror på vilken version av Microsoft Windows som du använder, och om du ansluter bildskärmen och installerar programvaran på en ny dator (utan existerande drivrutinsprogramvara för bildskärm), eller om du uppgraderar en existerande installation (som redan har en existerande drivrutinsprogramvara för bildskärm) med en nyare bildskärm. I vilket som helst av dessa fall, varje gång efter att du sätter på datorn (efter att du anslutit bildskärmen till din dator), kommer Windows automatiskt att känna igen den nya (eller annorlunda) maskinvaran, och kommer att starta guiden Ny maskinvara har hittats för denna. Följ guidens instruktioner tills den ber dig att välja en bildskärmsmodell. Klicka då på knappen Har disk, sätt i CD-ROM-skivan för BenQ LCD-bildskärmen och välj lämplig bildskärmsmodell. Om du vill ha mer information och stegvisa anvisningar för en automatisk (ny) installation eller en uppgraderingsinstallation (befintlig), se: Hur man installerar bildskärmen på en ny dator på sidan 19. Hur man uppgraderar bildskärmen på en existerande dator på sidan 20. Om du behöver ett användarnamn och ett lösenord för att logga in på din Windows-dator, måste du vara inloggad som administratör eller medlem av administratörens grupp för att kunna installera drivrutinsprogramvaran för bildskärmen. Dessutom, om din dator är ansluten till ett nätverk som kräver säker anslutning, kan policyinställningar för nätverket hindra dig från att installera programvaran på din dator. 18 Få ut mesta möjliga av din BenQ bildskärm

19 Hur man installerar bildskärmen på en ny dator Denna instruktion ger dig detaljer för hur man väljer och installerar drivrutinsprogramvaran för BenQ LCD-bildskärmen på en ny dator som aldrig tidigare har haft en bildskärmsdrivrutin installerad. Denna instruktion är endast lämplig för datorer som inte har använts förut och för vilka BenQ LCD-bildskärmen är den första bildskärmen någonsin som ansluts. Om du lägger till BenQ LCD-bildskärmen till en existerande dator som redan har haft en annan bildskärm ansluten till denna (och som har en drivrutinsprogramvara installerad), bör du inte följa dessa instruktioner. Du bör i stället följa instruktionerna Hur man uppgraderar bildskärmen på en existerande dator. 1. Följ instruktionerna i Hur man monterar bildskärmen på sidan 10. När Windows startas, kommer systemet automatiskt att detektera den nya bildskärmen och starta Guiden Ny maskinvara har hittats. Följ uppmaningarna tills alternativet Installera drivrutiner för maskinvara visas. 2. Sätt i CD-ROM-skivan för BenQ LCD-bildskärmen i datorns CD-enhet. 3. Kryssa för alternativet Sök efter en lämplig drivrutin för min enhet och klicka på Nästa. 4. Kryssa för alternativet CD-ROM-enheter (avmarkera alla andra alternativ) och klicka på Nästa. 5. Se efter så att guiden har valt korrekt namn för din bildskärm och klicka på Nästa. 6. Klicka på Slutför. 7. Starta om datorn. Få ut mesta möjliga av din BenQ bildskärm 19

20 Hur man uppgraderar bildskärmen på en existerande dator Denna instruktion ger dig detaljer för hur man manuellt uppgraderar den existerande drivrutinsprogramvaran för bildskärmen på din Microsoft Windows-dator. I skrivande stund har den testats för att vara kompatibel med operativsystemen Windows XP, Windows Vista och Windows 7. Drivrutinen för BenQ LCD-bildskärmen för din modell kan mycket väl fungera perfekt med andra versioner av Windows; BenQ har emellertid inte, i skrivande stund, testat denna drivrutin på andra versioner av Windows och kan inte garantera att den fungerar på dessa system. Att installera drivrutinsprogramvaran för bildskärmen involverar att välja lämplig informationsfil (.inf) på CD-ROM-skivan för BenQ LCD-bildskärmen för den specifika bildskärmsmodell som är ansluten och låta Windows installera motsvarande drivrutinsfiler från CD-skivan. Du behöver bara styra Windows i rätt riktning. Windows har en guide för uppgradering av drivrutiner för att automatisera denna uppgift och guida dig genom filval och installationsprocessen. Se: Hur man installerar på Windows 7-system på sidan 21. Hur man installerar på Windows Vista-system på sidan 22. Hur man installerar på Windows XP-system på sidan Få ut mesta möjliga av din BenQ bildskärm

21 Hur man installerar på Windows 7-system 1. Öppna Egenskaper för bildskärm. Gå till Start, Kontrollpanelen, Maskinvara och ljud, Enheter och skrivare och högerklicka på din bildskärms namn i menyn. Alternativt kan du högerklicka på skrivbordet och välja Anpassa, Bildskärm, Enheter och skrivare och högerklicka på din bildskärms namn i menyn. 2. Klicka på fliken Maskinvara. 3. Klicka på Allmän PnP-bildskärm och sedan på knappen Egenskaper. 4. Klicka på fliken Drivrutin och knappen Uppdatera drivrutin. 5. Sätt i CD-ROM-skivan för BenQ LCD-bildskärmen i datorns CD-enhet. 6. I fönstret Uppdatera drivrutinsprogramvara välj alternativet Sök efter drivrutinsprogramvara i min dator. 7. Klicka på Bläddra och navigera till följande katalog: d:\benq_lcd\drivrutin\ (där d är den bokstav som står för CD-ROM-enheten). Den bokstav som betecknar din CD-enhet kan skilja sig från den i exemplet ovan beroende på ditt system det kan vara D: eller E: eller F: etc. 8. Välj korrekt mappnamn för din bildskärm bland de som finns med på listan över drivrutiner, och klicka på Nästa. Detta kommer att kopiera och installera lämpliga drivrutinsfiler för bildskärmen till din dator. 9. Klicka på Stäng. Du kan bli ombedd att starta om datorn efter att drivrutinsuppdateringen har slutförts. Få ut mesta möjliga av din BenQ bildskärm 21

22 Hur man installerar på Windows Vista-system 1. Öppna Bildskärmsinställningar. Högerklicka på skrivbordet och välj Anpassa från popupmenyn. Välj Bildskärmsinställningar från fönstret Anpassa utseende och ljud. Fönstret Bildskärmsinställningar kommer att visas. 2. Klicka på knappen Avancerade inställningar. Fönstret Egenskaper för allmän PnP-bildskärm kommer att visas. 3. Klicka på fliken Bildskärm och knappen Egenskaper. 4. Klicka på Fortsätt i fönstret Användarkontokontroll. 5. Klicka på fliken Drivrutin och knappen Uppdatera drivrutin. 6. Sätt i CD-ROM-skivan för BenQ LCD-bildskärmen i datorns CD-enhet. 7. I fönstret Uppdatera drivrutinsprogramvara välj alternativet Sök efter drivrutinsprogramvara i min dator. 8. Klicka på Bläddra och navigera till följande katalog: d:\benq_lcd\drivrutin\ (där d är den bokstav som står för CD-ROM-enheten). Den bokstav som betecknar din CD-enhet kan skilja sig från den i exemplet ovan beroende på ditt system det kan vara D: eller E: eller F: etc. 9. Välj korrekt mappnamn för din bildskärm bland de som finns med på listan över drivrutiner, och klicka på Nästa. Detta kommer att kopiera och installera lämpliga drivrutinsfiler för bildskärmen till din dator. 10. Klicka på Stäng. Du kan bli ombedd att starta om datorn efter att drivrutinsuppdateringen har slutförts. 22 Få ut mesta möjliga av din BenQ bildskärm

23 Hur man installerar på Windows XP-system 1. Öppna Egenskaper för bildskärm. Den snabbaste genvägen till Egenskaper för bildskärm är genom Windows skrivbord. Högerklicka på skrivbordet och välj Egenskaper från popupmenyn. Du kan också använda Windows meny för att gå till Egenskaper för bildskärm som finns i Kontrollpanelen. I Windows XP-versionen finns Kontrollpanelen direkt i menyn för Start. Vilka menyalternativ som visas beror på vilken typ av vy som har valts för ditt system. I den klassiska vyn, klicka på Start, Kontrollpanelen och Bildskärm. I kategorivyn, klicka på Start, Kontrollpanelen, Utseende och teman, Ändra bildskärmens upplösning. Fönstret Egenskaper för bildskärm kommer att visas. 2. Klicka på fliken Inställningar och knappen Avancerat. Fönstret Avancerade egenskaper för bildskärm kommer att visas. 3. Klicka på fliken Bildskärm och välj Plug and Play-bildskärm från listan. Om det bara finns en bildskärm i listan kommer denna redan ha valts åt dig. 4. Klicka på knappen Egenskaper. Fönstret Egenskaper för bildskärm kommer att visas. Om drivrutinstillverkaren listas som BenQ och modellen matchar din nya bildskärm, är de lämpliga drivrutinerna redan installerade och du behöver inte göra någonting mer. Gå ur dessa fönster med avbryt. Om BenQ emellertid inte är listad som tillverkare och korrekt modell inte visas för närvarande kommer du att vara tvungen att fortsätta med dessa instruktioner. 5. Klicka på fliken Drivrutin och knappen Uppdatera drivrutin. Guiden Uppdatering av maskinvara kommer att visas. Följ guidens instruktioner och observera stegen nedan: 6. Sätt i CD-ROM-skivan för BenQ LCD-bildskärmen i CD-enheten på den dator som du har anslutit bildskärmen till. 7. Kryssa för alternativet Installera från en lista eller en specifik plats och klicka på Nästa. 8. Kryssa för alternativet Sök efter den bästa drivrutinen på dessa platser och kryssa även för Sök efter flyttbara media, och klicka sedan på Nästa. Vänta medan guiden söker efter drivrutiner och CD:n för BenQ LCD-bildskärmen som satts in i steg 6. När guiden är klar bör den ha hittat och valt den BenQ-drivrutin på CD:n som är lämplig för din bildskärmsmodell. 9. Välj (klicka en gång) korrekt namn för din bildskärm bland de som finns med på listan över drivrutiner på CD:n och klicka sedan på knappen Nästa. Detta kommer att kopiera och installera lämpliga drivrutinsfiler för bildskärmen till din dator. 10. Klicka på Slutför. Detta kommer att stänga guiden och ta dig tillbaka till fönstret Egenskaper för bildskärm. 11. Klicka på Stäng, OK, och OK. Detta kommer att stänga fönstret Egenskaper för bildskärm. Du kan bli ombedd att starta om datorn efter att drivrutinsuppdateringen har slutförts. Få ut mesta möjliga av din BenQ bildskärm 23

24 6. Bildoptimering Det enklaste sättet att uppnå en optimal bild från en analog (D-Sub) ingång är att använda knappfunktionen AUTO. Tryck på knappen AUTO för att optimera den bild som för närvarande visas på skärmen. När du ansluter en digital videoutgång genom att använda en digital (DVI eller HDMI) kabel till din bildskärm, kommer knappen AUTO och funktionen Autojustering att inaktiveras eftersom bildskärmen då automatiskt kommer att visa bästa möjliga bild. Se till att det anslutna grafikkortet på din dator är inställt på den ursprungliga upplösningen för bildskärmen när du använder knappfunktionen AUTO. Om du vill kan du alltid justera bildskärmens geometriska inställningar manuellt genom att använda menyalternativen för geometri. För att hjälpa dig med denna uppgift erbjuder BenQ ett verktyg för bildtest som du kan använda för att kontrollera bildens färg, gråskala och linjeövertoning. 1. Kör auto.exe för testprogrammet från CD-ROM-skivan. Du kan också använda någon annan bild, som t.ex. skrivbordet för ditt operativsystem. Vi rekommenderar emellertid att du använder auto.exe. När du kör auto.exe kommer ett testmönster att visas på bilden. 2. Tryck på knappen AUTO på bildskärmen. 3. Tryck på knappen MENU för att komma åt bildskärmens OSD-meny. 4. Använd knapparna eller för att välja BILDVISNING och tryck på ENTER-knappen för att gå in på menyn. 5. Om du lägger märke till en vertikal störning (som skimrande vertikala linjer), tryck på knapparna eller för att välja Pixelklocka och tryck på ENTER-knappen. Tryck sedan på knapparna eller för att justera bildskärmen tills störningen försvinner. 6. Om du lägger märke till en horisontell störning, tryck på knapparna eller för att välja Fasning och tryck på ENTER-knappen. Tryck sedan på knapparna eller för att justera bildskärmen tills störningen försvinner. 24 Bildoptimering

25 7. Hur man justerar bildskärmen Kontrollpanelen AUTO: Justera vertikal position, fas, horisontell position och pixelklocka automatiskt. 2. MENU-knappen: Aktivera huvudmenyn för OSD och gå tillbaka till föregående meny eller gå ur OSD. 3. /Volymknappen: För justering uppåt/öka. Denna knapp är snabbknapp för Volym. 4. /Lägesknappen: För justering nedåt/minska. Denna knapp är snabbknapp för Läge. 5. ENTER-knappen: Gå till undermenyer och välja alternativ. Denna knapp är också snabbknapp för Ingång. 6. Strömförsörjning: Sätta på eller stänga av strömmen. OSD = On Screen Display. Snabbknapparna kommer att visa en graderad skala för justering av värde för respektive inställning och kommer endast att fungera när OSD-menyn inte visas. Det som visas när man trycker på en snabbknapp kommer att försvinna efter några sekunder om inga knappar används. Se Snabbknappläget på sidan 26. Hur man justerar bildskärmen 25

26 Snabbknappläget Bildskärmens knappar fungerar som snabbknappar för att ge direktåtkomst till vissa funktioner när ingen meny visas på bilden. Snabbknappar för Volym Tryck på -knappen för att visa Volymindikatorerna. Om du trycker fler gånger på knappen höjas medan knappen volymen. kommer volymen att kommer att sänka För att stänga av ljudet, håll snabbknappen för Volym nedtryckt i 3 sekunder. För att aktivera ljudet igen, håll snabbknappen för Volym nedtryckt i ytterligare 3 sekunder. Snabbknapp för läge Tryck upprepade gånger på knappen för att växla mellan huvudfönstrets 6 lägen: Standard, Film, Spel, Foto, srgb och Eko. Inställningarna kommer att börja gälla omedelbart. Se även Bildläge på sidan 32. Snabbknapp för Ingång (ej tillgängligt för modeller som bara är analoga) Tryck på ENTER-knappen för att växla mellan olika videosignalingångar för datorn som kan anslutas till din bildskärm. Inställningarna kommer att börja gälla omedelbart. Se även Ingång på sidan Hur man justerar bildskärmen

27 Huvudmenyläget Du kan använda OSD-menyn för att justera alla inställningar för din bildskärm. Tryck på MENU-knappen för att visa följande huvudmeny för OSD Det finns fem huvudmenyer för OSD: 1. Bildvisning DISPLAY Auto Adjustment H. Position V. Position Pixel Clock Phase Move MODE: Standard ENTER Select MENU Exit 2. Bild 3. Avancerad bild 4. Ljud 5. System Använd knapparna (upp) eller (ner) för att markera ett menyalternativ och tryck på ENTER-knappen för att gå till inställningar för menyalternativet. OSD-menyns språk kan skilja sig från den produkt som säljs i din region, se Språk på sidan 38 under OSD-inställningar för mer detaljer. För mer information om varje meny, se följande sidor: Bildvisningsmenyn på sidan 28 Bild menyn på sidan 30 Avancerad bild menyn på sidan 32 Ljud menyn på sidan 35 Systemmenyn på sidan 37 Hur man justerar bildskärmen 27

28 Bildvisningsmenyn 1. Tryck på MENU-knappen för att visa huvudmenyn. DISPLAY Auto Adjustment H. Position V. Position Pixel Clock Phase MODE: Standard 2. Tryck på knapparna eller för att välja BILDVISNING och tryck sedan på ENTER-knappen för att gå in på menyn. 3. Tryck på knapparna eller för att flytta markeringen till ett menyalternativ och tryck sedan på ENTER-knappen för att välja detta alternativ. Move ENTER Select MENU Exit 4. Tryck på knapparna eller för att göra justeringar och val. 5. För att gå tillbaka till föregående meny, tryck på knappen MENU. Alternativ Funktion Åtgärd Inställningsområde Autojustering Optimerar och justerar bildskärmsinställningarn a automatiskt för dig. AUTO -knappen är en snabbknapp för denna funktion. Tryck på ENTER-knappen för att välja detta alternativ och göra justeringar. När du ansluter en digital videoutgång genom att använda en digital (DVI eller HDMI) kabel till din bildskärm, kommer knappen AUTO och funktionen Autojustering att inaktiveras. 28 Hur man justerar bildskärmen

29 H.Pos V.Pos Pixelklocka Justerar den horisontella positionen för skärmens bild. Justerar den vertikala positionen för skärmens bild. Justerar pixelklockans frekvens för att synkronisera denna med videosignalen för den analoga ingången. Gäller inte för digital ingångssignal. Tryck på knapparna eller för att justera värdet. 0 till till till 100 Fasning Se även: Bildoptimering på sidan 24. Justerar tidsinställning av pixelklockans fasläge för att synkronisera denna med videosignalen för den analoga ingången. Gäller inte för digital ingångssignal. 0 till 63 Se även: Bildoptimering på sidan 24. Hur man justerar bildskärmen 29

30 Bild menyn 1. Tryck på MENU-knappen för att visa huvudmenyn. PICTURE Brightness Contrast Sharpness Gamma Color AMA MODE: Standard 2.2 ON 2. Tryck på knapparna eller för att välja BILD och tryck sedan på ENTER-knappen för att gå in på menyn. 3. Tryck på knapparna eller för att flytta markeringen till ett menyalternativ och tryck sedan på ENTER-knappen för att välja detta alternativ. Move ENTER Select MENU Back 4. Tryck på knapparna eller för att göra justeringar och val. 5. För att gå tillbaka till föregående meny, tryck på knappen MENU. Alternativ Funktion Åtgärd Inställningsområde Ljusstyrka Justerar balansen mellan 0 till 100 Tryck på knappen för ljusa och mörka nyanser. att öka ljusstyrkan och Kontrast Skärpa Justerar graden av skillnad mellan mörker och ljus. Justerar skärpa och synlighet för kanterna på föremålen på bilden tryck på knappen för att minska ljusstyrkan. Tryck på knappen för att öka kontrasten och tryck på knappen för att minska kontrasten. Tryck på knappen för att förbättra skarpheten för bilden och tryck på knappen för att ge bilden en mjukare effekt. 0 till till 5 Ovanstående alternativ för Ljusstyrka, Kontrast och Skärpa är endast tillgängliga i Standardläge. Gamma (Tillgängligt när Bildläge är inställt på Standard eller Eko) Justerar luminansen i tonen. Standardvärdet är 2,2 (standardvärde för Windows). Färg - Tryck på ENTER för att gå in på färgmenyn. Menyn Färg är endast tillgänglig i Standardläge. Tryck på knappen för att öka gammavärdet (mörkare ton) och tryck på knappen för att minska gammavärdet (ljusare ton). 1,8 ~ 2,6 30 Hur man justerar bildskärmen

31 Normal Blåaktig Rödaktig Anv.läge Tillåter visning av video och stillbilder med naturliga färger. Detta är den fabriksinställda färgen. Ger bilden en kall färg och är fabriksinställd på datorbranschens vita standardfärg. Ger bilden en varm färg och är fabriksinställd på tidningspapprens vita standardfärg. Anpassar bildens färgnyans Blandningen av röda, gröna och blå färger kan ändras för att uppnå önskad färgnyans för bilden. Om du minskar på en eller flera av färgerna kommer dess respektive påverkan på bildens färgnyans att minskas; om du t.ex. minskar bildens blå nivå kommer bilden gradvis att bli mer gulaktig. Om du minskar på grönt, kommer bilden att få en mer rosaaktig ton. Färgton: Justerar graden av hur vi uppfattar färger. Färgmättnad: Justerar färgernas renhetsgrad. Tryck på eller -knappen för att välja detta alternativ. Tryck på knapparna eller och ENTER för att välja Röd, Grön, eller Blå. Använd sedan knapparna eller för att göra färgjusteringarna. Tryck på - eller -knappen för att justera värdet. Tryck på - eller -knappen för att justera värdet. Röd (0 till 100) Grön (0 till 100) Blå (0 till 100) 0 till till 100 De ovan nämnda alternativen Färgton och Färgmättnad är bara tillgängliga om signalkällan är komponentvideo eller HDMI. Återst. färg Återställer Anv.läge Tryck på knapparna anpassade färginställningar till eller för att ändra fabriksinställningar. inställningarna. Tryck på knappen MENU för att gå ur färgmenyn. AMA Förbättrar responstiden Tryck på knapparna för grånivån för LCD-panelen. eller för att ändra inställningarna. JA NEJ PÅ AV Hur man justerar bildskärmen 31

32 Avancerad bild menyn 1. Tryck på MENU-knappen för att visa huvudmenyn. PICTURE ADVANCED Picture Mode Senseye Demo Dynamic Contrast Display Mode HDMI RGB PC Range Move 5 MODE: Standard Standard OFF RGB(16~235) ENTER Select MENU Exit 2. Tryck på knapparna eller för att välja AVANCERAD BILD och tryck sedan på ENTER-knappen för att gå in på menyn. 3. Tryck på knapparna eller för att flytta markeringen till ett menyalternativ och tryck sedan på ENTER-knappen för att välja detta alternativ. 4. Tryck på knapparna eller för att göra justeringar och val. 5. För att gå tillbaka till föregående meny, tryck på knappen MENU. Alternativ Funktion Åtgärd Inställningsområde Bildläge Väljer det bildläge som Tryck på knapparna Standard passar bäst för den typ av eller för att Film bilder som visas på ändra inställningarna. Spel bildskärmen. Foto Standard - för vanlig PC-applikation. srgb Film - för visning av Eko videor. Spel - avsett för tv-spel. Foto - för visning av stillbilder. srgb för bättre färgmatchning med kringutrustning, som t.ex. skrivare, digitala stillbildskameror, etc. Eko avsett för att spara el med låg energiförbrukning genom att använda lägsta möjliga ljusstyrkeinställningar för alla program som körs. 32 Hur man justerar bildskärmen

33 Lägesdemo Dynamisk kontrast (tillgängligt när Bildläge är inställt på Film, Spel eller Foto) Bildvisningsläge Visar en förhandsgranskning av bilden med det läge som valts i Bildläge. Bilden kommer att delas in i två fönster; det vänstra fönstret visar bilden med standardläget medan den högra visar bilden med det läge som specificerats. Denna funktion detekterar automatiskt fördelningen av en visuell signal och skapar sedan optimal kontrast för denna. Denna funktion erbjuds för att göra det möjligt att visa andra bildförhållanden än 16:9 utan geometrisk distorsion. Overscan -förstorar bilden något. Använd denna funktion för att dölja irriterande kanter som visas runt bilden. Hel - förminskar bilden för att fylla hela bildskärmen. Idealiskt för bilder med förhållandet 16:9. Bildförhållande - Bilden visas utan geometrisk distorsion och fyller så mycket som möjligt av bildskärmen. Bilder med bildförhållandet 16:9 kommer att fylla bildskärmen horisontellt medan bilder med bildförhållandet 4:3 kommer att fylla bilden vertikalt. Tryck på knapparna eller för att ändra inställningarna. Tryck på ENTER-knappen för att välja detta alternativ. Tryck på - eller för att ändra inställningarna. Tryck på knapparna eller för att ändra inställningarna. Alternativen under Bildvisningsläge kommer att vara olika beroende på källan för ingångssignalen. PÅ AV 0 till 5 När signalkällan kommer från en DVIeller D-sub-källa och bilden inte har ett brett bildförhållande: Hel Bildförhållande 1:1 eller När signalkällan kommer via HDMI, komponentvideo, kompositvideo, eller S-Video: Overscan Hel Bildförhållande 1:1 1:1 Prikaže vhodno sliko v njeni izvorni locljivosti, brez prilagoditve. Hur man justerar bildskärmen 33

34 HDMI RGB PC-område (tillgängligt endast när HDMI-ingången används) Avgör färgskalornas omfång. Ställ in ett alternativ som överensstämmer med inställningen för RGB-område på den anslutna HDMI-enheten. Tryck på ENTER-knappen för att välja detta alternativ. Tryck på knapparna för att ändra inställningarna. eller RGB (0 ~ 255) RGB (16 ~ 235) 34 Hur man justerar bildskärmen

35 Ljud menyn AUDIO Audio Mode Volume Mute Audio Advanced Audio Select EmbracingSound MODE: Standard Standard 10 OFF Auto Detect ON Move MENU Back 1. Tryck på MENU-knappen för att visa huvudmenyn. 2. Tryck på knapparna eller för att välja LJUD och tryck sedan på ENTER-knappen för att gå in på menyn. 3. Tryck på knapparna eller för att flytta markeringen till ett menyalternativ och tryck sedan på ENTER-knappen för att välja detta alternativ. 4. Tryck på knapparna eller för att göra justeringar och val. 5. För att gå tillbaka till föregående meny, tryck på knappen MENU. Alternativ Funktion Åtgärd Inställningsområde Ljudläge Låter användaren välja Tryck på knapparna Standard ljudläge. eller för att Rock ändra inställningarna. Pop Spel Film Volym Justerar ljudvolymen. Tryck på knappen för att öka volymen och tryck på knappen 0 ~ 100 för att minska volymen. Tyst Stänger av ljudet. Tryck på knapparna Ljud avancerat (tillgängligt när Ljudläge är inställt på Standard) Val av ljud Justerar den högre eller lägre ljudfrekvensen. Låt användaren välja ljudkälla eller låt bildskärmen detektera denna automatiskt. eller för att ändra inställningarna. Tryck på knapparna eller för att ändra inställningarna. Tryck på knapparna eller för att ändra inställningarna. PÅ AV Diskant Bas Automatisk detektering AV-ljud 1 AV-ljud 2 Datorns ljud Hur man justerar bildskärmen 35

36 EmbracingSound Sätta på eller stänga av EmbracingSound. Tekniken EmbracingSound förstärker bildskärmens ljudutmatning. Tryck på knapparna eller för att ändra inställningarna. PÅ AV (både menyerna Ljudläge och Ljud avancerat kommer att inaktiveras) 36 Hur man justerar bildskärmen

37 Systemmenyn SYSTEM Input OSD Settings DDC/CI CEC Source Auto Switch Information Reset All Move MODE: Standard D-sub OFF OFF MENU Back 1. Tryck på MENU-knappen för att visa huvudmenyn. 2. Tryck på knapparna eller för att välja SYSTEM och tryck sedan på ENTER-knappen för att gå in på menyn. 3. Tryck på knapparna eller för att flytta markeringen till ett menyalternativ och tryck sedan på ENTER-knappen för att välja detta alternativ. 4. Tryck på knapparna eller för att göra justeringar och val. 5. För att gå tillbaka till föregående meny, tryck på knappen MENU. Alternativ Funktion Åtgärd Inställningsområde Ingång Använd detta för att ändra D-sub (VGA) Tryck på knapparna ingången till den som DVI lämpar sig för din typ av eller för att ändra videokabelanslutning. inställningarna. HDMI 1 HDMI 2 S-Video Kompositvideo Komponentvideo OSD-inställn. - Tryck på ENTER för att gå in på OSD-inställningsmenyn. Hur man justerar bildskärmen 37

38 Språk Ställer in menyspråk för OSD. Tryck på knapparna eller för att ändra inställningarna. English Français Deutsch Italiano Español Polski 日 本 語 De språkalternativ som visas på din OSD kan skilja sig från de som visas till höger, beroende på den produkt som säljs i din region. Česky 繁 體 中 文 Magyar 简 体 中 文 SICG/BiH/ CRO Română Nederlands Русский Svenska H.Pos V.Pos Visningstid Justerar OSD-menyns horisontella position. Justerar OSD-menyns vertikala position. Justerar OSD-menyns visningstid. Tryck på knapparna eller för att ändra inställningarna. Português 0 till till sek. 10 sek. 15 sek. 20 sek. 25 sek. 30 sek. 38 Hur man justerar bildskärmen

39 OSD-lås Hindrar att bildskärmsinställningarna råkar ändras oavsiktligt. När denna funktion är aktiverad kommer OSD-kontroller och snabbknappkommandon att inaktiveras. Tryck på knapparna eller för att ändra inställningarna. För att låsa upp OSD-kontrollerna när OSD är låst, tryck och håll ned 'MENU'-knappen i 15 sekunder för att gå till alternativet 'OSD-lås' och göra ändringar. Du kan också använda knapparna eller för att välja 'NEJ' i undermenyn 'OSD-lås' från menyn 'OSD-inställn.', så kommer alla OSD-kontroller återigen att bli tillgängliga. Tryck på MENU för att gå ur menyn OSD-inställn. DDC/CI* Gör det möjligt att göra inställningar för bildskärmen genom programvaran på datorn. Tryck på ENTER-knappen för att välja detta alternativ. Tryck på knapparna eller för att ändra inställningarna. CEC När den här funktionen är aktiverad går bildskärmen att slå av och på med fjärrkontrollen till den anslutna multimedieenheten via HDMI-anslutningen. För att det ska fungera måste den anslutna enheten också stödja funktionen CEC (Consumer Electronics Control). Tryck på ENTER-knappen för att välja detta alternativ. Tryck på knapparna eller för att ändra inställningarna. JA NEJ PÅ AV PÅ AV Hur man justerar bildskärmen 39

40 Autom. källsökning (funktionen är tillgänglig med källor anslutna via D-sub, DVI eller HDMI) Information När den här funktionen är aktiverad kommer D-sub, DVI och HDMI-portarna att finnas med bland de ingångar som kan väljas automatiskt. Om funktionen inte är aktiverad kan källorna nedast väljas genom att välja motsvarande ingång eller snabbknapp. Visar nuvarande inställningar för egenskaper för bildskärm. Tryck på ENTER-knappen för att välja detta alternativ. Tryck på knapparna eller för att ändra inställningarna. Om källan är Komponentvideo, Kompositvideo eller S-Video är alternativet inaktiverat. PÅ AV Ingång Aktuell upplösning Optimal upplösning (bäst med bildskärmen) Återställ allt Återställer alla inställningar för läge, färg och geometri till fabriksinställningar. Tryck på knapparna eller för att ändra inställningarna. Modellnamn JA NEJ *DDC/CI, förkortning för Display Data Channel/Command Interface, som utvecklats av Video Electronics Standards Association (VESA). DDC/CI-kapacitet tillåter att bildskärmskontroller skickas via programvaran för fjärrdiagnostik. 40 Hur man justerar bildskärmen

41 8. Felsökning Vanliga frågor och svar Bilden är suddig: Läs instruktionerna i länken "Justera bildskärmens upplösning" på CD:n, och välj sedan korrekt upplösning och uppdateringsfrekvens och gör justeringar baserat på dessa instruktioner. Hur använder du din VGA förlängningskabel? Ta bort förlängningskabeln för detta test. Är bilden skarp nu? Om inte, optimera bilden genom att gå igenom instruktionerna i avsnittet "Justera uppdateringsfrekvensen" i länken "Justera bildskärmens upplösning". Det är normalt att bilden blir suddig på grund av överföringsförlust vid användning av förlängningskablar. Du kan minimera denna förlust genom att använda en förlängningskabel med bättre överföringskvalitet eller med en inbyggd booster. Blir bilden bara suddig vid upplösningar som är lägre än den ursprungliga (maximala) upplösningen? Läs instruktionerna i länken "Justera bildskärmens upplösning" på CD:n. Välj den ursprungliga upplösningen. Pixelfel ses på bilden: En eller flera pixlar är permanent svart(a), en eller flera pixlar är permanent vit(a), eller flera pixlar är permanent röd(a), grön(a), blå eller någon annan färg. Gör rent LCD-skärmen. Stäng av skärmen och sätt på den igen. Detta är pixlar som permanent är på eller av och är en naturligt defekt som inträffar med LCD-teknologi. Bilden har felaktig färgsättning: Den är gul, blå eller rosa. Välj MENY > BILD > Färg > Återställ färg, och välj sedan "JA" i meddelanderutan "Varning" för att återställa färginställningarna till fabriksinställningar. Om bilden fortfarande inte är korrekt och OSD också har felaktig färgsättning, betyder det att en av de tre huvudfärgerna saknas i insignalen. Kontrollera nu signalkabelns kontakt. Om något av stiften är böjt eller av, kontakta din återförsäljare för support. Ingen bild ses: Är uppmaningen på bildskärmen upplyst i grönt? Om LED är upplyst i grönt och meddelandet "Utanför intervallet" visas på bildskärmen, betyder detta att du använder ett bildvisningsläge som denna bildskärm inte har stöd för. Ändra inställningen till något av de lägen som stöds. Läs avsnittet "Förinställda bildvisningslägen" från länken "Justera bildskärmens upplösning". Felsökning 41

42 En stillbild med en svag skugga syns på bildskärmen: Aktivera strömhanteringsfunktionen för att låta din dator och bildskärm gå till läget för låg strömförbrukning ("sleep") när dessa inte används aktivt. Använd skärmsläckare för att hindra att bilden hålls kvar. Är uppmaningen på bildskärmen upplyst i orange? Om LED är upplyst i orange är strömhanteringsläget aktivt. Tryck på vilken knapp som helst på datorns tangentbord eller flytta på musen. Om detta inte hjälper, kontrollera signalkabelns kontakt. Om något av stiften är böjt eller av, kontakta din återförsäljare för support. Är uppmaningen på bildskärmen inte upplyst alls? Kontrollera eluttaget, den externa strömförsörjningen och strömknappen. Bilden är förvanskad, blixtrar eller flimrar: Läs instruktionerna i länken "Justera bildskärmens upplösning" på CD:n, och välj sedan korrekt upplösning och uppdateringsfrekvens och gör justeringar baserat på dessa instruktioner. Du kör bildskärmen med dess ursprungliga upplösning, men bilden är ändå förvanskad. Bilder från olika ingångskällor kan visas förvanskade eller utdragna på bildskärmen när denna körs med dess ursprungliga upplösning. För attt få optimal bildvisningsprestanda för varje typ av ingångskälla kan du använda funktionen "Bildvisningsläge" för att ställa in lämpligt bildförhållande för ingångskällorna. Se Bildvisningsläge på sidan 33 för detaljer. Bilden är förskjuten i en riktning: Läs instruktionerna i länken "Justera bildskärmens upplösning" på CD:n, och välj sedan korrekt upplösning och uppdateringsfrekvens och gör justeringar baserat på dessa instruktioner. OSD-kontrollerna går ej att komma åt: För att låsa upp OSD-kontrollerna när OSD är låst, tryck och håll ned "MENU"-knappen i 15 sekunder för att gå till alternativet "OSD-lås" och göra ändringar. Du kan också använda knapparna eller för att välja "NEJ" i undermenyn "OSD-lås" från menyn "OSD-inställn." (under SYSTEM), så kommer alla OSD-kontroller återigen att bli tillgängliga. Inget ljud hörs från de inbyggda högtalarna: Kontrollera att önskad kabel för ingående ljudsignaler är korrekt ansluten. Se Ansluta ingående ljudsignal på sidan 13 för mer information. Höj volymen (volymen kan vara avstängd eller för låg). Koppla från eventuella hörlurar och/eller externa högtalare. (Om de är anslutna till bildskärmen så stängs ljudet från de inbyggda högtalarna av automatiskt.) Det hörs inget ljud från de anslutna externa högtalarna: Koppla från eventuella hörlurar (om hörlurarna är anslutna till bildskärmen). Kontrollera att OPTICAL eller Line Out (beroende på vilken ljudöverföringskabel som de ansluta högtalarna använder) är korrekt ansluten. Om de externa högtalarna får ström via USB-anslutningen kontrollerar du att USB-anslutningen är korrekt. Höj volymen (volymen kan vara avstängd eller för låg) på de externa högtalarna. 42 Felsökning

43 Det går inte att stänga av ljudet: Starta om datorn. Uppdatera drivrutinen för grafik och/eller ljud. En eller flera USB-enheter fungerar inte: Kontrollera att USB-portarna uppströms och nerströms är korrekt anslutna. Om det finns en tillgänglig drivrutin för USB-enheten ska den installeras. Behöver du mer hjälp? Om dina problem kvarstår efter att du rådfrågat denna bruksanvisning, kontakta ditt inköpsställe eller skicka ett e-postmeddelande till oss på: Felsökning 43
