Helping Hand -Ett hjälpmedel i köket

Transkript

1 Helping Hand -Ett hjälpmedel i köket Av: Jesper Nilsson, Markus Bylesjö, Pär Bergström. Grupp K Hemsida:

2 Problem Att bara kunna använda sig av en hand kan ge upphov till många svårigheter i varierande situationer. En av dem är fallet med att röra/vispa i pannor på spisen eftersom för kraftiga rörelser resulterar i att pannan börjar rotera eller glider av plattan. Vi ville därför försöka ta fram ett hjälpmedel som håller pannan på plats på spisen. Kravspecifikation Vi började med att, tillsammans med vår kontaktperson/uppdragsgivare, ta fram en kravspecifikation för produkten. Efter ett mycket givande möte med kontaktpersonen kunde vi enas om att slutprodukten skulle ha följande egenskaper: Vara enkel att använda. Efter att produkten sitter på plats ska den gå använda utan tidskrävande procedurer varje gång. Ska inte försvåra städning av spisen. Stabil. Produkten får inte kännas instabil och ranglig. Diskret. Produkten ska helst inte störa helhetsintrycket eller ta upp onödigt stora ytor i köket. Billig att köpa. Anpassningsbar. Produkten ska gå flytta mellan olika typer av spisar och fungera till de flesta varianter av kokkärl. Produktlösningar Vi började nu skissa på olika alternativ. Till att börja med försökte vi skapa en lösning som skulle klara alla fyra plattor samtidigt. Detta skulle vara en stor fördel utrymmesmässigt. Vi upptäckte dock att det skulle bli mycket svårt att genomföra i praktiken om konstruktionen samtidigt skulle vara stabil, eftersom utrymmet på spisen är mycket begränsat. Efter att ha förkastat ett antal olika varianter på liknande sätt kunde vi till slut enas om den lösning vi trodde mest på. Konstruktionen består av ett väggfäste, en huvudstång och två justerbara armar (se bild nedan). Fästet skruvas fast i väggen bakom spisen och med en fästskruv sätts huvudstången fast i väggfästet. Längst fram på huvudstången finns en justerbar skruv som stabiliserar hela konstruktionen. Bilden visar hur Helping Hand generellt är uppbyggd.

3 Från huvudstången går två stycken justerbara armar som löper ända fram till spisens plattor. På pannan limmas ett litet metallöra fast. I detta metallöra fäster sedan den justerbara armen för att hålla pannan på plats (se bild nedan). Bilden visar hur den justerbara armen fäster i pannan. Nu startade arbetet med att välja material, finjustera alla lösningar och ta fram en skiss för att kunna bygga en prototyp av produkten. När skisserna var färdiga skickade vi dem till tillverkaren, som gav oss ett pris för att tillverka produkten och gjorde ett prototypexemplar för vidare utprovning. Vidareutveckling Ett problem med produkten kan vara användning tillsammans med ett stekjärn. Vi har inte kunnat testa detta i praktiken, men stekjärn har generellt sätt mycket låga och kraftigt lutade sidor. Detta gör att det är mycket svårt att fästa metallöronen på ett fungerande sätt. En ytterligare utveckling kan vara valet av lim eller möjligen finna ett alternativt sätt att fästa metallöronen på pannorna. Ett område som kräver mycket ytterliggare arbete, om produkten ska kunna produceras i större skala, är valen av material och lim. Vi har i nuläget bara tagit fram en prototyp i dimensioner som teoretiskt verkar rimliga och tagit fram ett lim som i teorin ska fungera väl. Produktbeskrivning lim Den nuvarande versionen av produkten kräver att metallörat fästs i pannan med lim. Värmen som utvecklas från pannan är här en försvårande faktor, men efter lite efterforskningar fann vi hitta lim som ska klara dessa påfrestningar.

4 Konstruktionslim 540 flytande skruv Beskrivning Mycket starkt och snabbt lösningsmedelsburet montagelim baserat på neoprenpolymer. Egenskaper Hugger direkt/snabbfixerande Mycket starkt förband Utfyllande och tätande Limmar även på fuktiga och mindre rena ytor Köld- och värmebeständigt (-40 C-200 C) Åldringsbeständigt Vattenbeständigt Klarar olja, salter samt utspädda oorganiska syror och baser Användningsområde Flytande skruv För såväl enkel limning som kontaktlimning Kan användas såväl ute som inne i de flesta väderlekar Limmar dekor, list, panel, takskivor, kakel, dosor, läkt, parkett, socklar m m Fäster mot trä, gips, träfiber, sten, betong, puts, tegel, plåt etc. Tekniska data Applikationstemp. u/ö [ C] 5/30 Densitet [kg/dm³] 1,2 Lagringsbest. [månader] Rengöring 24. (Lagras torrt och svalt) Etylacetat eller thinner

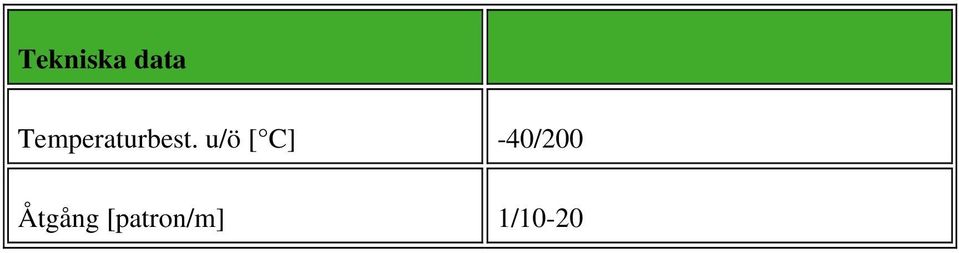

5 Tekniska data Temperaturbest. u/ö [ C] -40/200 Åtgång [patron/m] 1/10-20
