1 Inlämning etapp 4 IKOT 2011 Grupp B.5 INNEHÅLL Inlämning av etapp 4 IKOT Louise Fransson Helena Hellerqvist André Liljegren Martin Johansson Katrin Wahlstedt Handledare: Joakim Johansson

2 Innehållsförteckning 4.1 Inventera kända koncept och idéer Kända koncept och idéer... 3 Koncept 1: Hidden Helpers, Asko Cylinda... 3 Koncept 2: Tvättkorg på hjul, Ikea... 4 Koncept 3: Vanlig Mangelkorg, IKEA... 5 Koncept 4: Tvättvagn, PODAB... 6 Koncept 5: Kasse med handtag, IKEA Alternativa lösningar som uppfyller huvudfunktionen... 8 Variant Variant Variant Variant Variant Variant Variant Referenslösning Förklaring Skisser Funktionsmodell Funktionsmodell Styrkor och svagheter i produkten

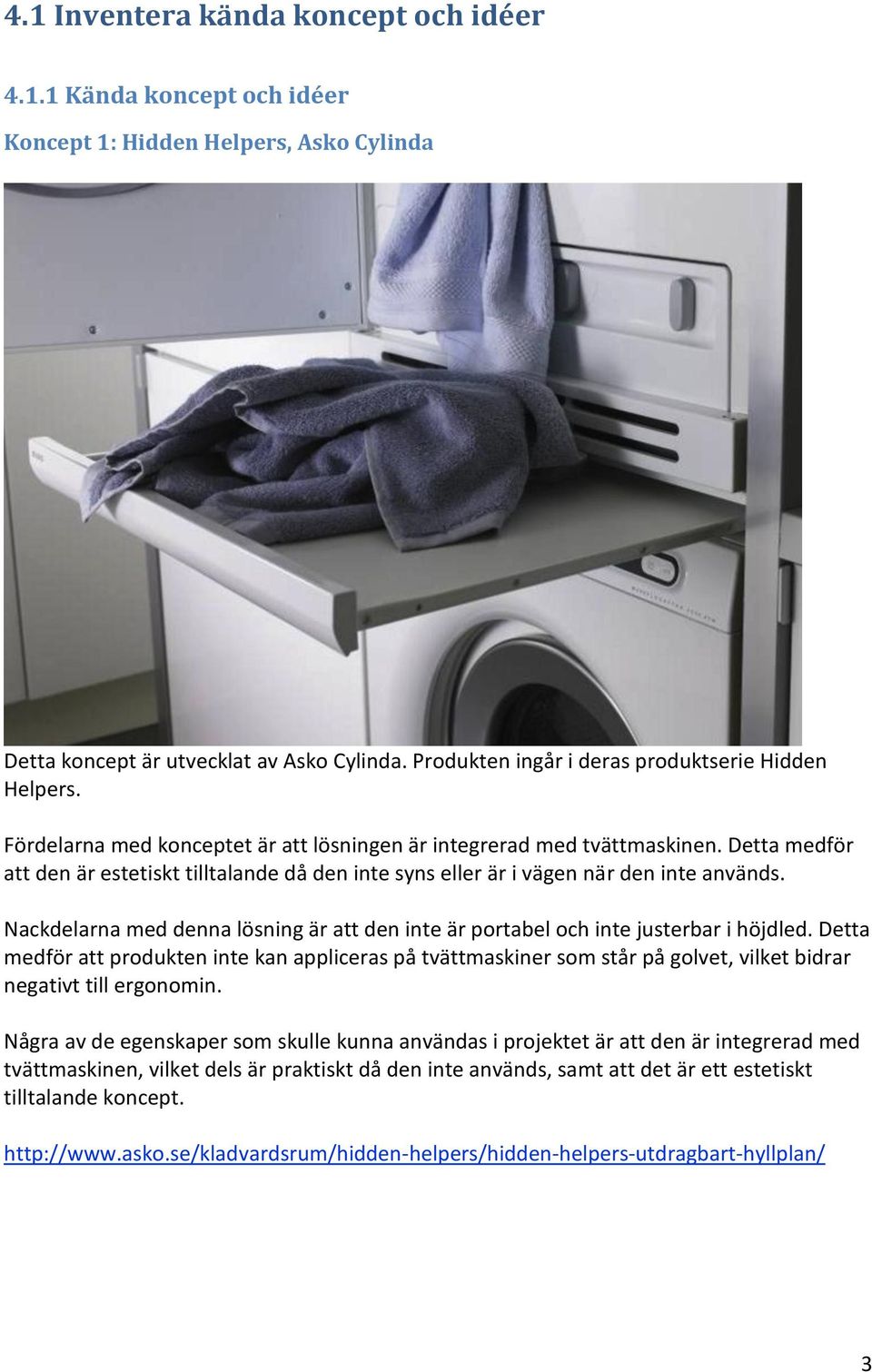

3 4.1 Inventera kända koncept och idéer Kända koncept och idéer Koncept 1: Hidden Helpers, Asko Cylinda Detta koncept är utvecklat av Asko Cylinda. Produkten ingår i deras produktserie Hidden Helpers. Fördelarna med konceptet är att lösningen är integrerad med tvättmaskinen. Detta medför att den är estetiskt tilltalande då den inte syns eller är i vägen när den inte används. Nackdelarna med denna lösning är att den inte är portabel och inte justerbar i höjdled. Detta medför att produkten inte kan appliceras på tvättmaskiner som står på golvet, vilket bidrar negativt till ergonomin. Några av de egenskaper som skulle kunna användas i projektet är att den är integrerad med tvättmaskinen, vilket dels är praktiskt då den inte används, samt att det är ett estetiskt tilltalande koncept. 3

4 Koncept 2: Tvättkorg på hjul, Ikea Denna produkt ska i första hand fungera som tvättkorg för smutstvätt. Den har dock egenskaper som skulle kunna användas till att lösa huvudfunktionen till projektets problem. Fördelarna som lösningen har är att den är portabel. Eftersom den har hjul är den väldigt enkelt att förflytta mellan tvättmaskin och upphängning. Nackdelarna med denna produkt är flera, dels är den väldigt hög vilket medför att den inte passar tvättmaskiner som står direkt på golvet. En annan nackdel är att den tar stor plats då den inte används. Detta koncept skulle kunna vidareutvecklas på olika sätt. Några av de saker som skulle kunna ändras är möjlighet att justera höjden på produkten, vilket skulle möjliggöra användning till tvättmaskiner som står på golvet. Förutom detta skulle korgen kunnas göras mindre djup och istället öka ytan. På så vis skulle produkten kunna ta mindre plats då den inte används. 4

5 Koncept 3: Vanlig Mangelkorg, IKEA Denna produkt är inte särskilt avancerad och är en av de lösningar som förmodligen används av flest personer i nuläget. Det är en väldigt billig lösning men samtidigt som den har väldigt få egenskaper som gör den lättanvänd. Fördelarna med detta koncept är att den är anpassad för tvättmaskiner som både står direkt på golvet samt högre upp. Handtagen på sidan gör att den är portabel, dock är den inte ergonomisk då den måste lyftas från golvet. Nackdelarna med denna produkt är att den tar stor plats när den inte används. Denna produkt är inte möjlig att integrera. 5

6 Koncept 4: Tvättvagn, PODAB Denna produkt används främst i tvättstugor i lägenheter men har egenskaper som löser huvudfunktionen. Fördelarna med denna lösning är att den är portabel och billig. Den är lätt att hantera och kan föras nära tvättmaskinen. Nackdelarna med denna lösning är att den tar stor plats när den inte används. Den är dessutom inte ergonomiskt utformad då den inte är anpassningsbar i höjdled. Förutom detta är den inte anpassad till tvättmaskiner som står direkt på golvet. 6

7 Koncept 5: Kasse med handtag, IKEA Denna produkt är en av de lättaste lösningarna till huvudfunktionen. Den kan lätt skjutas under tvättmaskinen så att ingen tvätt hamnar på golvet. Fördelarna med denna lösning är att den är lätt och portabel, och inte tar någon plats när den inte används. Nackdelarna med lösningen är att den inte anpassad till tvättmaskiner som står på en höjd, utan användaren får hålla i kassen. Dessutom är den inte ergonomiskt utformad eftersom alla lyft görs från golvet. 7

8 4.1.2 Alternativa lösningar som uppfyller huvudfunktionen Ett första steg vid konceptgenerering är att utvärdera, förfina och kombinera redan existerande lösningar som löser huvudfunktionen. Detta ger en bra idé om vad som finns på marknaden och underlättar vid framtagning av referenslösningen. Variant 1 Denna lösning går ut på att kombinera egenskaperna från Hidden Helper samt tvättkorg på hjul. Konceptet består av en lösning som är integrerad i tvättmaskinen. Produkten har hjul, och dras ut från under maskinen. Detta medför att produkten är portabel. Ovandelen består av en avlastningsyta av plast med små kanter. Med hjälp av två handtag på sidan kan produkten justeras i höjdled. Det ska finnas tre lägen till vilket den kan justeras. Variant 2 Koncept två består av en kombination av Hidden Helper och mangelkorg. Lösningen dras ut ovanför eller under tvättmaskinen men till skillnad från Hidden Helper hakar den in i spår för att kunna regleras i höjdled. Dessutom har den tilläggsfunktionen, mangelkorg vilket medför att den vid användning fungerar som tvättkorg då skivan består av en ihopfällbar korg och en ram. Lösningen blir portabel genom att ramen kan tas av skenorna. Variant 3 Det tredje konceptet bygger på en kombination av Hidden Helper och mangelkorg. Tanken med produkten är att den dras ut underifrån och ställs in i höjdled med en strykbrädeskonstruktion, det vill säga benen sitter korsade. Dessa ben sitter i sin tur fast i 8

9 skenor, det vill säga själva utdragningen sker på skenor. Avlastningsytan skall ha små kanter så att tvätten inte trillar av. Dessutom ska en liten korg vara fäst i ena kortsidan avsedd för småsaker, så som strumpor och underkläder. Denna korg ligger på avlastningsytan i förvaringsstadiet och fälls ut vid användning. Detta för att minska storleken på produkten. Variant 4 Det fjärde konceptet bestå av en kombination av kasse med handtag och tvättvagn. Lösningen fungerar på så sätt att en avtagbar styvare kasse appliceras på en ram med hjul. Detta medför att produkten blir portabel på två sätt. Det första genom att den kan lyftas av vagnen och bäras. Det andra genom att vagnen har hjul och kan förflyttas lätt och mer ergonomiskt för användaren. Variant 5 Koncept fem är en utveckling av Hidden Helper konceptet och en vanlig tvättkorg. På sidan av tvättmaskinen/tumlaren sitter det en arm som kan skjutas upp och ner i ett spår. På armen sitter det en sorteringsskiva. Armen fälls ut mot användaren så att skivan fälls ner framför tvättmaskinen. På så sätt får man en sorteringsyta framför öppningen. Skivan kan sedan höjas upp så att man får en mer ergonomisk arbetsställning. Dessutom finns det en integrerad korg på skivan, så att mer tvätt får plats. 9

10 Variant 6 Sjätte konceptet bygger på en vidareutveckling av vanlig mangelkorg, kasse med handtag och tvättvagn för bättre uppfyllande av huvudfunktionen. Produkten bygger på att krokar fästs antingen/både ovanför eller/och nedanför tvättmaskinen, som kassen sedan fästs i. Detta beroende på om maskinen står på golvet eller på en höjd. Mangelkorgen förses med förstärkta hål och bärkassen med förstärkta handtag, så att de klarar tvättens tyngd. Variant 7 Denna lösning är en vidareutveckling av Asko Cylindas Hidden Helper. Konceptet går ut på att en avlastningsyta som är integrerad ovanför/nedanför maskinen dras ut, precis som en vanlig Hidden Helper. Tillägget är att den, då den är utdragen, hakar i spår på båda sidor av tvättmaskinen och därigenom kan ställas in i höjdled. 10

11 4.2 Referenslösning Förklaring En referenslösning är en kombination av alla de bästa funktionerna hos redan existerande produkter på marknaden. Om det färdiga projektet inte lika bra eller bättre än referenslösning så är det ingen idé att tillverka den. Den valda referenslösningen består av en kombination av egenskaper från tre olika produkter. Dessa tre är produktserien Hidden Helpers från Asko Cylinda, Tvättkorg på hjul från Ikea samt mangelkorg från Ikea. Viktiga egenskaper för referenslösningen är att den är integrerad, ställbar i höjdled, lätt att rengöra, har kapacitet för en hel tvätt, portabel samt lång livslängd. Vald referenslösning är en låda som förvaras under tvättmaskinen. På undersidan av lådan sitter det hjul. Då den skall användas rullas den ut framför tvättmaskinen. Höjden skall kunna justeras med hjälp av teleskoprör. Lådan skall ha en stor bottenarea med låga kanter för att ingen tvätt skall trilla av. För att lådan skall hålla länge är det viktigt att välja rätt material, eftersom det är en väldigt fuktig miljö passar det dåligt med korrosiva metaller eller tyg. Någon typ av hårdplast borde kunna stå emot miljöns påverkan. För att öka mobiliteten skall lådan ligga i en ram och kunna lösgöras från denna på ett smidigt sätt. Skisser 11

12 4.2.2 Funktionsmodell Funktionsmodell För att lättare identifiera lösningen på ett problem samt höja kundvärdet ställer man upp en funktionsmodell. Modellen koncentrerar sig främst på problemets viktigaste funktionella delsystem och beskriver dess logiska uppgifter. Både önskade och oönskade funktioner finns med och den svarta ramen innehåller alternativ på delar och funktioner som hjälper till att lösa problemet. Nedan är en funktionsmodell baserad på referenslösningen framtagen tidigare. 12

13 4.2.4 Styrkor och svagheter i produkten För att få en överblick över vilka delar som är svaga respektive starka i produkten har det gjorts en tabell. På så sätt är det lätt att se vilka delar av produkten som vi behöver jobba extra mycket på. Starka delar Avlastningsyta: Lätt att rengöra Stor yta Hjul: Ger produkten mobilitet Teleskoprör: Möjliggör justering i höjdled vilket förbättrar ergonomin Kanter: Undviker att tvätten ramlar ner Svaga delar Teleskoprör: Kan göra avlastningsytan instabil Kanter: Försvårar rengöring av avlastningsytan Användning: Många moment för att använda produkten 13
