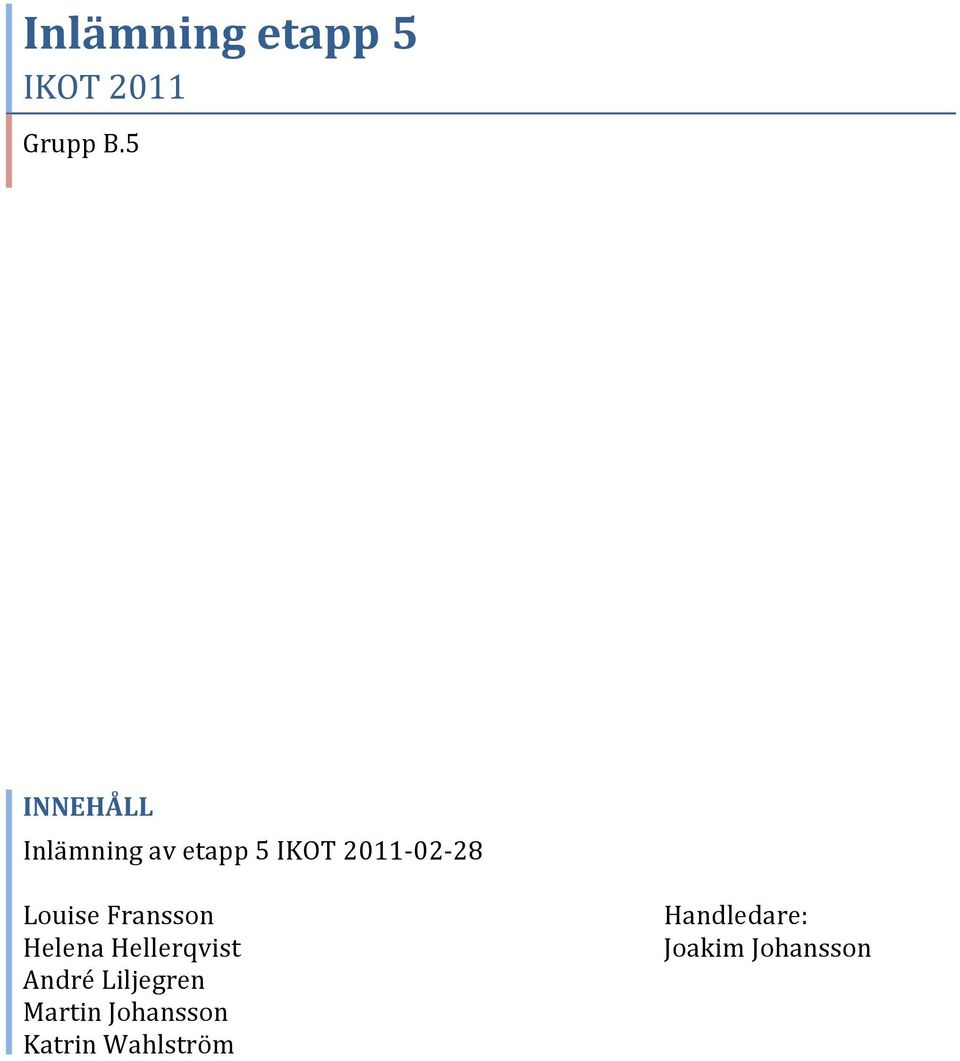

1 Inlämning etapp 5 IKOT 2011 Grupp B.5 INNEHÅLL Inlämning av etapp 5 IKOT Louise Fransson Helena Hellerqvist André Liljegren Martin Johansson Katrin Wahlström Handledare: Joakim Johansson

2 Innehåll 5.1 Funktionell modulering Brainstorming Vidareutveckla koncept Utvärderingsmatriser Pugh-matris Kesselring Valt koncept Konceptalternativ C : Kontorsstolsupphöjning F : Lucka med utdragbar platta... 14

3 5.1 Funktionell modulering Funktionell modellering är en ingenjörsmässig metod som används vid nyskapande av koncept för att skapa ett högre kundvärde. Den består av sex strategier. Med hjälp av dessa strategier skapas olika lösningar för att lösa problemet kring att tvätten hamnar på golvet i en Cylina tvättmaskin/torktumlare. De olika strategierna är reuse, refine, reduce, reinforce, reform och replace. Reuse Denna strategi består av att använda sig av gamla lösningar. Detta görs för att undvika att uppfinna hjulet igen. På så vis slipper man lägga onödig tid på saker som redan finns. Detta är den process som är billigast samt sparar mest tid. Refine Denna strategi består av att förfina komponenter istället för att ta bort eller addera till befintliga. Detta görs genom att optimera olika delar så att huvudfunktioner och tilläggsfunktioner bättre blir uppfyllda. Reduce Denna strategi består av att ta bort de delar som utför stödfunktioner som är svaga genom att de uppfyller funktioner som inte är relevanta för huvudfunktionen, är dyra, associerade med negativa eller oönskade funktioner, är opålitliga. Reducering görs för att bidra till att produkten blir mer kostnadseffektiv och därmed höjer kundvärdet. Reinforce Denna strategi involverar att behålla existerande delar intakta så länge som möjligt. Dessutom lägga till nya delsystem eller nya komponenter för att höja kundvärdet. Frågan är dock om det höjder kundvärdet, då varje delsystem eller komponent ökar kostnaderna. Reform Denna Strategi syftar till att huvudfunktionen utförs på ett effektivare sätt. Den viktigaste komponenten eller delsystemet tas bort eller byts ut, dvs. huvudfunktionen byts ut. Det är dessutom önskvärt om oönskade funktioner elimineras. Replace Denna del består av att det delsystemet helt byts ut eller tas bort. Detta medför en högre kostnad, men också ett högre kundvärde i slutändan. De fyra första delarna används på den befintliga produkten. De syftar till att göra mindre förbättringar för att höja kundvärdet. De två andra delar handlar om att helt skapa någonting nytt genom att göra större ändringar. För att komma på nya koncept utgår vi ifrån de lösningar som redan finns. Genom att applicera re-loopen på dessa produkter, och ha vår målformulering i åtanke, kan vi analysera vad vi vill behålla och ta bort från befintliga produkter på marknaden.

4 Hidden Helper: Reuse: Estetiken (integrerad modul) och utdragsfunktionen Refine: Utdragningsplattan Byta material Stabilare Tåla mer tyngd Reform: Addera komponenter så att plattan kan justeras i höjdled Tvättkorg på hjul: Reuse: Hjul Reduce: Djupet på korgen Reform: Kunna justera benen i höjdled Integrera i modul till tvättmaskinen Mangelkorg: Reuse: Portabel med handtag Reinforce: Materialbyte för bättre hållfasthet lägre vikt Reform: Integrera i modul till tvättmaskin Tvättvagn: Reuse: Mobiliteten Refine: Minska vikt Reform: Integrera i modul till tvättmaskin Höj- och sänkbar Kasse med handtag: Refine: Gör handtagen mer upphängnings vänliga. T.ex. för Upphängning i modul Mindre prassligt material Hål där fukt kan komma ut Reinforce: Styvare material Reform: Hård ram högst upp för enklare in- och urlastning Brainstorming A: Utsugningskoncept Fungerar genom att ett lättrörligt platsrör fästs runt mynningen på tvättmaskinen. Den fungerar sedan så att tvätten sugs ut ur tvättmaskinen och hamnar i tvättkorgen. B: Drag- och vik Fungerar som så att en dubbelvikt lucka är integrerad i en modul ovanför tvättmaskinen/torktumlaren. Denna dras sedan ut och fälls ner som ett L (vid profilvy) över tvättmaskinsluckan. Luckan som är in mot tvättmaskinen/torktumlaren har en vid öppning så att tvätten kan lassas ut på den andra luckan som är parallell med golvet.

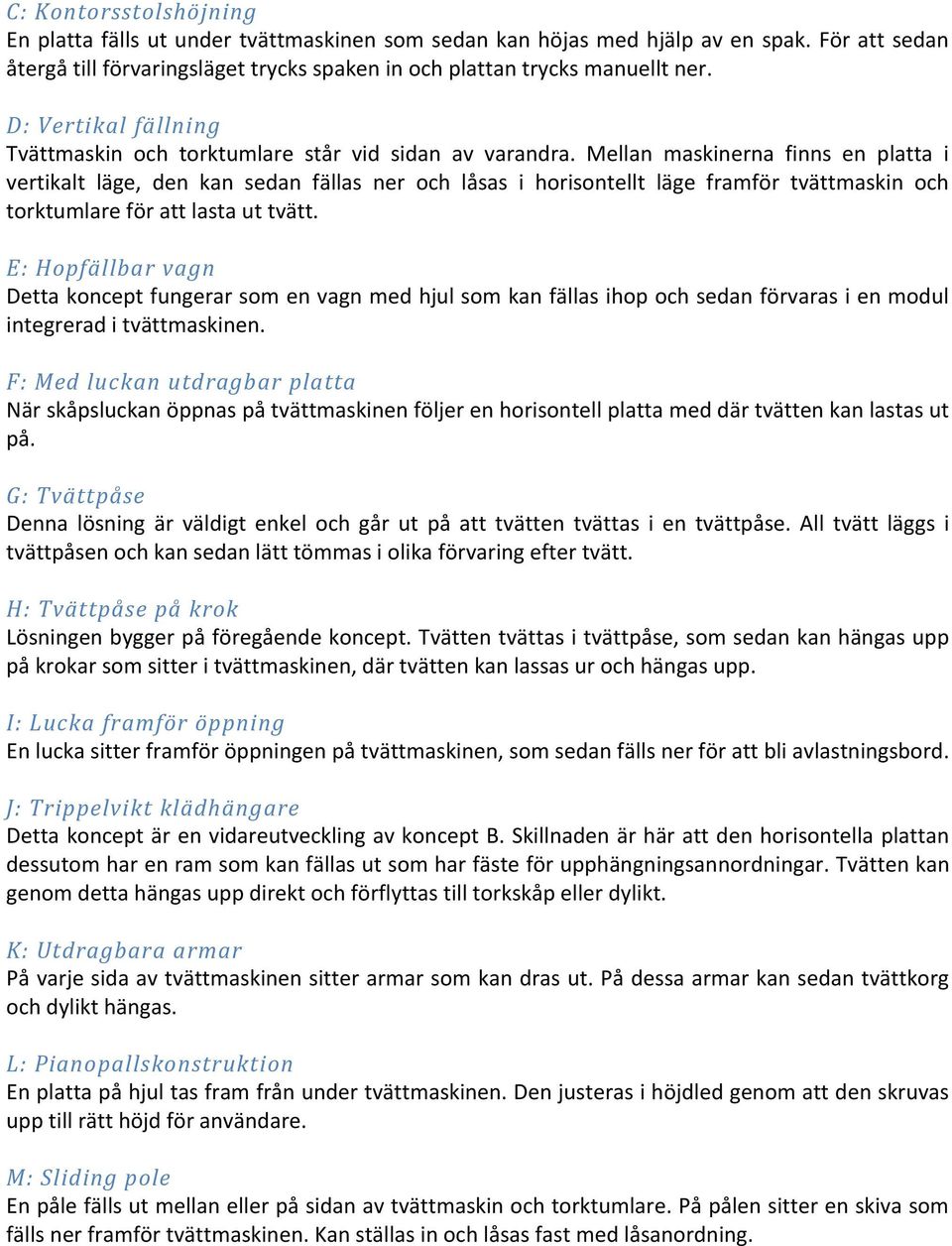

5 C: Kontorsstolshöjning En platta fälls ut under tvättmaskinen som sedan kan höjas med hjälp av en spak. För att sedan återgå till förvaringsläget trycks spaken in och plattan trycks manuellt ner. D: Vertikal fällning Tvättmaskin och torktumlare står vid sidan av varandra. Mellan maskinerna finns en platta i vertikalt läge, den kan sedan fällas ner och låsas i horisontellt läge framför tvättmaskin och torktumlare för att lasta ut tvätt. E: Hopfällbar vagn Detta koncept fungerar som en vagn med hjul som kan fällas ihop och sedan förvaras i en modul integrerad i tvättmaskinen. F: Med luckan utdragbar platta När skåpsluckan öppnas på tvättmaskinen följer en horisontell platta med där tvätten kan lastas ut på. G: Tvättpåse Denna lösning är väldigt enkel och går ut på att tvätten tvättas i en tvättpåse. All tvätt läggs i tvättpåsen och kan sedan lätt tömmas i olika förvaring efter tvätt. H: Tvättpåse på krok Lösningen bygger på föregående koncept. Tvätten tvättas i tvättpåse, som sedan kan hängas upp på krokar som sitter i tvättmaskinen, där tvätten kan lassas ur och hängas upp. I: Lucka framför öppning En lucka sitter framför öppningen på tvättmaskinen, som sedan fälls ner för att bli avlastningsbord. J: Trippelvikt klädhängare Detta koncept är en vidareutveckling av koncept B. Skillnaden är här att den horisontella plattan dessutom har en ram som kan fällas ut som har fäste för upphängningsannordningar. Tvätten kan genom detta hängas upp direkt och förflyttas till torkskåp eller dylikt. K: Utdragbara armar På varje sida av tvättmaskinen sitter armar som kan dras ut. På dessa armar kan sedan tvättkorg och dylikt hängas. L: Pianopallskonstruktion En platta på hjul tas fram från under tvättmaskinen. Den justeras i höjdled genom att den skruvas upp till rätt höjd för användare. M: Sliding pole En påle fälls ut mellan eller på sidan av tvättmaskin och torktumlare. På pålen sitter en skiva som fälls ner framför tvättmaskinen. Kan ställas in och låsas fast med låsanordning.

6 N: Lutande ben Denna lösning fungerar på tvättmaskiner som står vid sida om varandra. Lösningen fungerar som så att en låda dra ut mellan tvätt- och torkmaskin om dess ben lutas åt ena hållet hamnar avlastningsplattan framför en maskinens öppning. Lutas benen åt andra hållet hamnar avlastningsplattan framför den andra maskinens öppning. O: Lyftkransarm En ställning är förvarad under/ovanför/vid sidan av tvättmaskinen. Denna ställning fungerar som så att metallstänger med leder regleras i höjdled och sidled för att passa användare. Denna anordning har en korg fäst vid änden som sätts framför mynningen på tvättmaskinen för att kunna lasta ur tvätt. Den kan sedan regleras ytterligare så att användaren kan sortera i korgen. P: Låda på hjul med fjäderupphöjning En låda med hjul på är integrerad under tvättmaskinen. För att lådan ska höjas upp för att passa tvättmaskinen, trycker användaren manuellt på plattan så att den stiger i höjdled. För att sedan bestämma höjden, trycker användaren ytterligare en gång, för att låsa plattan. Tidigare Koncept Q: Låda på hjul En låda på hjul dras ut ur en modul under tvättmaskinen, som sedan kan justeras i höjdled för att passa användare och tvättmaskin R: Låda som hakar i spår En låda dras ut från under eller ovanför tvättmaskinen, denna låda hakar sedan i spår så att den kan justeras i höjdled. S: Korsade ben Två skenor dras ut från under tvättmaskinen. På dessa skenor sitter det ben, som genom att de är korsade kan justeras i höjdled, som en strykbräda. T: Vagn med ramkonstruktion En avtagbar styvare kasse appliceras på en ram på hjul. Denna lösning är portabel på två sätt, kassen är portabel och vagnen flyttbar. U: Platta från sidan På sidan av tvättmaskinen/tumlaren sitter det en arm som kan skjuts upp och ner i ett spår. Från armen fälls det ut en sorteringsskiva framför tvättmaskinen. På skivan sitter det dessutom en liten tvättkorg för sortering av strumpor och underkläder. V: Krokar för mangelkorg Genom krokar fästa en i modul under tvättmaskinen kan mangelkorgen hängas upp för uppfångning av tvätt. Mangelkorgen förses med förstärka hål så att den klarar tyngden. W: Sorteringsskiva som hakar i spår Ovanför eller under tvättmaskinen finns en lucka med en platta inuti. Denna platta dras ut och hakar i spår, så att den kan justeras i höjdled.

7 X: Referenslösningen En låda som förvaras under tvättmaskinen. På undersidan av lådan sitter det hjul. Den är justerbar i höjdled med hjälp av teleskoprör för att passa användare och maskin. 5.2 Vidareutveckla koncept B: Drag- och vik I en modul ovanpå tvättmaskinen ligger en dubbelvikt platta som man kan dra ut på ett par skenor. Dubbelvikta plattan fälls då ner vertikalt och vecklar ut sig så att en platta lägger sig horisontellt. Den vertikala plattan har ett hål i sig för öppningen på maskinen. Istället för bara en skiva kan där vara en ram där korg eller säck kan fästas. C: Kontorsstolshöjning En låda dras ut under tvättmaskinen där det finns ett plan som kan höjas upp. Vid sidan av planet finns en spak som vid drag gör att planet åker upp, likt en kontorsstol. För att sedan få tillbaka plattan till ursprungsläget drar man i spaken samtidigt som man trycker ner plattan. För att det ska bli lättare att lasta in och ut ur tvättmaskinen har inte plattan en helt rektangulär utformning.

8 F: Luckan med utdragbar platta Tvättmaskinen är inbyggd i en hidden helper -modul. Då skåpsluckan öppnas följer en kvartscirkelformad horisontal yta med ut. Denna sitter fast i luckans nederdel. För att få bättre arbetshöjd kan skåpet stå på en låda/skåp där man kan förvara tvättmedel och liknande. Den rengörs genom att det sitter en borste eller en skrapa under tvättmaskinen, så att det rengörs när den dras ut. K: Utdragbara armar På varje sida av tvättmaskinen/torktumlaren sitter en utdragbar arm. När armarna är utdragna kan man fästa tvättkorg/tvättpåse på armarna. Tillbehören kan köpas till efter behov. När man är klar lyfts tvättkorgen ner och armarna skjuts in. M: Sliding pole En stolpe förs ut mellan tvättmaskin och torktumlare eller från sidan beroende på förhållandet mellan tvättmaskin och torktumlare. På stolpen sitter en vridbar hållare med en skiva som kan fällas ner. Skivan skjuts sedan till ett läge där den sitter framför tvättmaskinen. När tvätten är

9 urlastad kan sedan skivan vridas runt respektive ställas in i höjdled till en position framför torktumlaren. Rätt höjd ställs in med hjälp av en lossningsspak. När spaken är lossad kan hållaren vridas och justeras. P: Låda på hjul med fjäderupphöjning En sorteringsyta är justerbar i höjdled och finns i ett skåp bredvid och under maskinen. Denna lösning är portabel då den är på hjul och måste föras fram till rätt plats. Höjden justeras med hjälp av fjädrar i ställningen plattan är fastsatt på. Genom att trycka till någonstans på ytan börjar den stiga. När rätt höjd är nådd trycks plattan till igen och låses i det läget. U: Platta från sidan Vid sidan av tvättmaskinen eller torktumlaren finns ett smalt skåp. I skåpet finns en skiva fastmonterad på en arm. Skivan kan fällas ut från vertikalt läge ner till horisontellt. Armen är fäst i en upphängningsanordning som gör den justerbar i höjdled, vilket medför möjlighet att välja arbetshöjd. I skivan kan det vid intresse finnas en nätkorg eller dylikt för sortering.

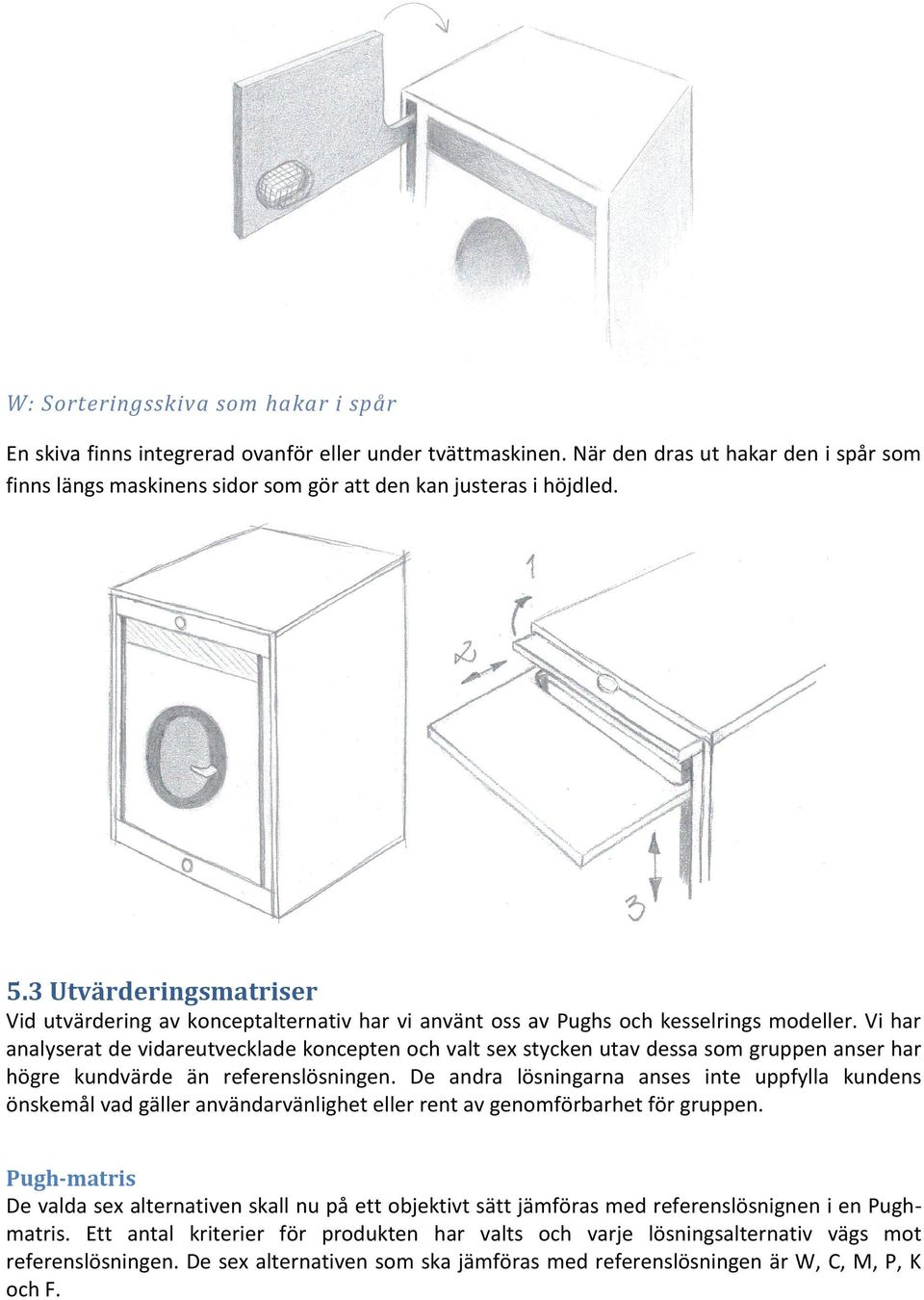

10 W: Sorteringsskiva som hakar i spår En skiva finns integrerad ovanför eller under tvättmaskinen. När den dras ut hakar den i spår som finns längs maskinens sidor som gör att den kan justeras i höjdled. 5.3 Utvärderingsmatriser Vid utvärdering av konceptalternativ har vi använt oss av Pughs och kesselrings modeller. Vi har analyserat de vidareutvecklade koncepten och valt sex stycken utav dessa som gruppen anser har högre kundvärde än referenslösningen. De andra lösningarna anses inte uppfylla kundens önskemål vad gäller användarvänlighet eller rent av genomförbarhet för gruppen. Pugh-matris De valda sex alternativen skall nu på ett objektivt sätt jämföras med referenslösnignen i en Pughmatris. Ett antal kriterier för produkten har valts och varje lösningsalternativ vägs mot referenslösningen. De sex alternativen som ska jämföras med referenslösningen är W, C, M, P, K och F.

11 Kriterier Antal moment för användare: Antal olika moment som användare måste genomföra i samband med avlastning ur tvättmaskinen, ju färre desto bättre. Estetiskt utformad: Produkten ska vara tilltalande och passa in med resterande delar i tvättstugan. Kostnad: En uppskattning om produktens tillverkningskostnad och driftskostnad är högre eller lägre jämfört med referensen. Miljövänlig: Det är viktigt att produkten är miljövänlig i alla aspekter. Användarvänlighet: Hur väl den är anpassad till kunden, här vägs även ergonomi in. Livslängd: Hur lång livslängd produkten antas ha. Antal komponenter: Fler komponenter medför att produkten blir mer komplicerad. Dessutom förvärras risken för problem vid både tillverkning och vid användning med ökat antal komponenter. Stabilitet: Hur stabilt produkten sitter, både infälld och utfälld. Hur bra klarar den en hel maskin med blöt tvätt utan att bli ranglig jämfört med referensen. Pughmatris Lösningar Kriterier Ref W C M P K F Antal steg för användaren x Estetiskt utformad x Kostnad x Miljövänlig x Användarvänlighet x Livslängd x Antal komponenter x Stabilitet x Antal Antal Antal Nettovärde Rangordning Går vidare Nej Ja Ja Ja Nej Nej Ja Kesselring Ur Pugh-matrisen har två alternativ eliminerats, P och K, som visade sig vara sämre än referenslösningen. De resterande alternativen vidareanalyseras. De olika kriterierna viktas nu, från ett till fem, där fem är viktigast. Dessa värden multipliceras sedan med hur väl vi anser att koncepten uppfyller varje enskilt kriterium. Genom att kriterierna viktas fås en rättvisare jämförelse mellan koncepten. T ex. anser gruppen att användarvänlighet är viktigare än att den är estetiskt utformad vilket medför att konceptet med hög användarvänlighet gynnas i jämförelse.

12 Kriterierna är i stort sett samma som dem i Pugh-matrisen, det som skiljer dem åt är att genomförbarhet har lagts till. Detta är ett mått på hur väl den tänkta idén förväntas fungera i praktiken. Kesselringmatris W C F M Kriterium W V Max V T V T V T V T Tot Rel.tot 1 1 0,73 0,73 0,73 0,73 Medel 5 18,8 3,67 14,1 3,67 14,44 3,67 13,2 3,67 14 Median Rangord Beslut 5.4 Valt koncept Det valda konceptet är M sliding pole. Trots att den kom trea i kesselringmatrisen, så anser gruppen att det är den lösning med störst utvecklingsmöjligheter och flest kundvärde höjande funktioner. Konceptet består av en modul som står vid sidan om tvättmaskinen. I modulen sitter en utdragbar vertikal stång med fästen uppe och nere. På stången sitter en hållare med en avlastningsyta. Ytan kan fällas upp så att den får plats i modulen. Fördelarna med detta koncept är att den, som nämnts, tidigare är väldigt flexibel med avseende på olika tvättstugor. Den kan dels rotera runt en vertikal axel samt ställas i höjdled. På så vis är det möjligt att den kan appliceras både på två maskiner som står ovanpå varandra och två maskiner som står vid sidan om varandra. Dessutom fungerar den till ett torkskåp om maskinerna står ovanpå varandra. Då det bara att svänga runt skivan till skåpet. En annan fördel med konceptet är att de flesta komponenter redan finns på marknaden, fast inte till en sådan här produkt. Standardiserade komponenter blir oftast billigare än specialtillverkade. Nackdelarna med konceptet är att det kan vara ont om plats i tvättstugan för en modul som sitter vid sidan om tvättmaskinen. En annan nackdel är att konceptet måste finnas i två utförande för att kunna fungera för tvättmaskiner som står ovanpå varandra. Dock är den i detta avseende bättre än de andra koncepten vi har utvecklat, detta är en bidragande anledning till att vi valde sliding pole.

13 5.4.1 Konceptalternativ C : Kontorsstolsupphöjning Konceptet Kontorsstolsupphöjning som vann kesselringsmatrisen är ett av de två koncepten som är kvar efter sista rensningen som möjliga alternativ ifall det visar sig att det nu valda konceptet inte är genomförbart. Lösningen sitter i en låda under tvättmaskinen/torktumlaren. Lådan dras ut och via en pneumatisk cylinder kan en avlastningsyta höjas upp till en passande arbetshöjd. Viktigt i lösningen är att fästena i lådan och i avlastningsytan är breda så att konstruktionen blir stabil. På avlastningsytan sitter det en ram runt kanterna för att hålla kvar tvätten. Nackdelar med produkten är att den blir lite klumpig. Dessutom är pneumatiska pumpar relativt dyra. Det kan även bli svårt att få den tillräckligt låg när den ska in under tvättmaskinen om den samtidigt ska kunna skjutas upp till en passande arbetshöjd efter det att tvätten har lastats ur. Positivt är att lösningen blir robust och ger en känsla av kvalité. Ur en ergonomisk synvinkel är den väldigt bra. Användare som har svårt för tunga lyft och att böja sig ner behöver bara trycka ner spaken när de vill höja upp den till en nivå där de lätt kan lasta ur maskinen eller

14 hänga upp tvätten. Anledningen till att idén inte skrotas helt är framförallt de ergonomiska aspekterna och dess känsla av kvalité. Den är dock inte förstahandsvalet på grund av prisbilden och att den är lite klumpig. F : Lucka med utdragbar platta Konceptet lucka med utdragbar platta kom sist i kesselringsmatrisen men trots detta valde vi att ha den som ett av två konceptalternativ. Konceptet fungerar som så att tvättmaskinen/torktumlaren har en lucka. När denna lucka dras ut följer en platta med ut som ligger horisontellt ut från maskinen. Denna platta sitter fast i luckans nederdel och den rengörs genom att det sitter en borste eller skrapa under maskinen. Plattan är ordentligt fäst i luckan och är tillverkad i ett hållfast material, vilket medför att den är stabil och klarar mycket tvätt. Fördelarna med detta koncept är att det är en väldigt enkel lösning. Den löser huvudfunktionen på ett bra sätt och är användarvänlig. Dessutom uppskattar vi att den är billig att tillverka. Genom dessa kriterier har den ett högt kundvärde. Nackdelarna med detta koncept är att den inte är justerbar i höjdled. Detta bidrar negativt till ergonomin. Dessutom går den inte att ställa undan när den inte används, utan kan komma att vara i vägen. Anledningen till att konceptet inte skrotas helt är att lösningen är väldigt enkel och att den har ett högt kundvärde genom att den är lätt att använda.
